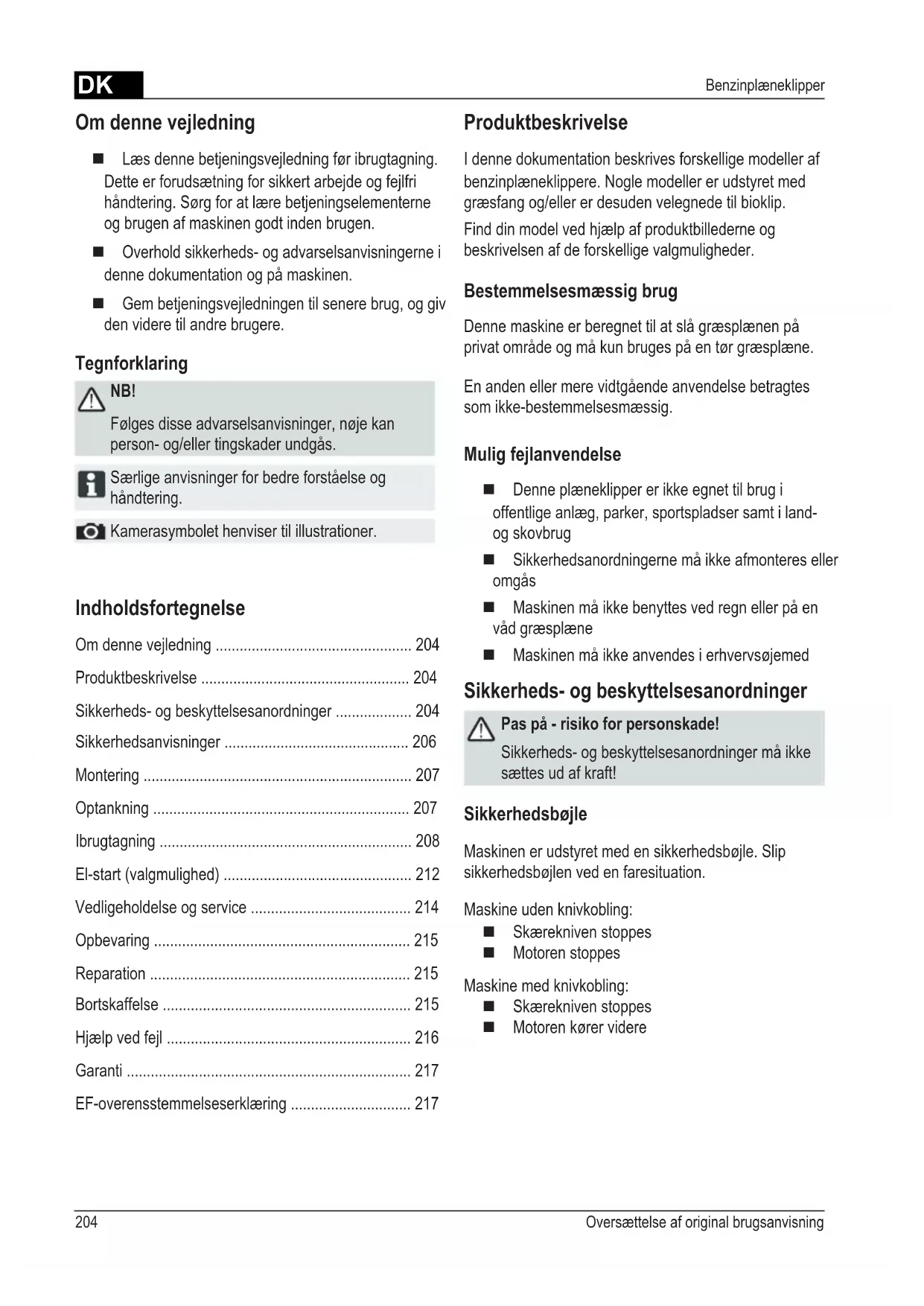

BRUGSANVISNING Classic 4.62 P-A AL-KO

DK: Brugsanvisning 204

S: Bruksanvisning ....218

N: Bruksanvisning 232

Læs denne betjeningsvejledning før ibrugtagning. Dette er forudsætning for sikkert arbejde og fejlfri håndtering. Sørg for at lære betjeningselementerne og brugen af maskinen godt inden brugen.
■ Overhold sikkerheds- og advarselsanvisningerne i denne dokumentation og på maskinen.
Gem betjeningsvejledningen til senere brug, og giv den videre til andre brugere.

Tegnforklaring

NB!

Følges disse advarselsanvisninger, nøje kan person- og/eller tingskader undgås.

Kamerasymbolet henviser til illustrationer.

Indholdsfortegnelse

Om denne vejledning 204

Produktbeskrivelse 204

Sikkerheds- og beskyttelsesanordninger 204

Sikkerhedsanvisninger 206

Montering 207

Optankning 207

Ibrugtagning 208

EI-start (valgmulighed) 212

I denne dokumentation beskrives forskellige modeller af benzinplæneklippere. Nogle modeller er udstyret med græsfang og/eller er desuden velegnede til bioklip.

Find din model ved hjælp af produktbillederne og beskrivelsen af de forskellige valgmuligheder.

Bestemmelsesmæssig brug

Denne maskine er beregnet til at slå græsplænen på privat område og må kun bruges på en tør græsplæne.

En anden eller mere vidtgående anvendelse betragtes som ikke-bestemmelsesmæssig.

Mulig fejlanvendelse

Denne plæneklipper er ikke egnet til brug i offentlige anlæg, parker, sportspladser samt i land- og skovbrug
■ Sikkerhedsanordningerne må ikke afmonteres eller omgås
■ Maskinen må ikke benyttes ved regn eller på en våd græsplæne
■ Maskinen må ikke anvendes i erhvervsøjemed

Sikkerheds- og beskyttelsesanordninger

Pas på - risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Sikkerhedsbøjle

Maskinen er udstyret med en sikkerhedsbøjle. Slip sikkerhedsbøjlen ved en faresituation.

Maskine uden knivkobling:

■ Skærekniven stoppes
■ Motoren stoppes

■ Skærekniven stoppes
■ Motoren kører videre

Prelklap

Prelklappen beskytter mod dele, der slynges ud.

1 Startsnor 9 Indstilling af klippehøjde*
2 Start, Stop* 10 Knivkobling*
3 Hjuldrev* 11 Variogear*
4 Sikkerhedsbøjle 12 Brugsvejledning
5 Ergonomisk højdeindstilling* 13 Udkastelement*
6 Benzinstandsvisning* 14 Lukkeklap*
7 Prelklap* 15 Biosæt*
8 Græsfang* * alt efter udførelse

Symboler på maskinen

	NB!Særlig forsigtighed ved håndtering.		Træk stikket til tændrøret ud, før du arbejder på skæret.
	Læs brugsanvisningen før ibrugtagning! Løsn motordn
	Hold uvedkommende væk fra fareområdet! Kobl hjuldri
	Hold hænder og fødder væk fra skæreværket!		Fastgasindstilling Start / Stop.
	Hold afstand til fareområdet.

Ekstrasymboler ved maskiner med el-start

	NB! Fare for strømstød.
	Hold tilslutningsledningen væk fra skæreknivene.
	Afbryd altid maskinen fra nettet, når der udføres vedligeholdelsesarbejde, eller hvis ledningen er beskadiget.

Sikkerhedsanvisninger

NB!

Anvend kun maskinen i teknisk fejlfri stand!

Pas på - risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Forsigtig - brandfare!

Opbevar ikke maskinen i bygninger, hvor benzindampe kan komme i kontakt med gnister eller åben ild!

Hold området omkring motor, udstødning, batterikasse og brændstoftank frit for græsrester.

■ Hold uvedkommende væk fra fareområdet
■ Maskinføreren eller brugeren er ansvarlig for personskader og materielle skader
■ Børn eller andre personer, der ikke kender brugsvejledningen, må ikke bruge maskinen
■ Overhold de lokale bestemmelser vedrørende mindstealderen for personer, der betjener med maskinen
■ Brug ikke hækkeklipperen under påvirkning af alkohol, euforiserende stoffer eller lægemidler
■ Bær hensigtsmæssigt arbejdstøj
Lange bukser
Solidt og skridsikkert fodtøj
Høreværn

Når du arbejder på skråninger!

- Klip altid på tværs af skråninger, aldrig op- og nedad

• Klip ikke på skråninger, der hælder mere end 20°
  Vær særlig forsigtig, när der vendes

Arbejd kun, när der er tilstrækkeligt dagslys eller kunstig belysning

■ Hold krop, lemmer og tøj væk fra klippeværket

■ Overhold de landsspecifikke bestemmelser for, hvornår plæneklipperen må bruges

■ Lad ikke en driftsklar maskine være uden opsyn

■ Brug aldrig maskinen, hvis beskyttelsesanordninger/beskyttelsesgitter er beskadiget

Brug aldrig maskinen, uden at beskyttelsesanordningerne er sat ordentligt på (f.eks.: preklap, græsfanganordninger)

■ Kontrollér maskinen for beskadigelser før brug, udskift beskadigede dele, før maskine bruges igen

■ Sluk motoren, vent, til maskinen er gået helt i stå, og træk stikket til tændrøret ud

Når du går væk fra maskinen
Når der opstår fejl
Når blokeringer fjernes
Før tilstopninger fjernes
■ Efter kontakt med fremmedlegemer
Hvis der optræder fejl eller usædvanlige vibrationer på maskinen

Undersøg plæneklipperen for beskadigelser, og udfør de påkrævede reparationer, før du starter motoren igen og arbejder med plæneklipperen.

■ Sæt stikket til tændrøret på, og start motoren
■ Efter at fejlen er afhjulpet (se fejlskema), og maskinen er kontrolleret
■ Efter rengøring af maskinen

■ Gennemgå terrænet, der skal klippes, grundigt, fjern alle fremmedlegemer

Vær særligt opmærksom, när plæneklipperen vendes, eller när du trækker plæneklipperen ind mod dig

■ Klip ikke hen over forhindringer (f.eks. grene, trærødder)

■ Fjern kun bioklip, när der er slukket fuldstændigt for maskinen

Frakobl motoren/skærekniven, när du krydser et område, der ikke skal klippes
■ Løft eller bør aldrig maskinen, mens motoren er i gang
■ Spis eller drik ikke, mens der fyldes benzin eller motorolie på
■ Indånd ikke benzindampe
■ Kør med maskinen i skridttempo
■ Kontrollér inden brugen, og møtrikker, skruer og bolte sidder fast

Montering

Følg vedlagte monteringsvejledning.

NB!

Tag først maskinen i brug, när monteringen er fuldstændig.

Optankning

Før idrifttagning skal du tanke plæneklipperen op.

Benzin og olie er ekstremt antændelige!

Overhold altid den medfølgende betjeningsvejledning fra motorproducenten.

Driftsmidler

	Benzin Motorolie
Type normalbenzin/blyfri		se motorproducentens anvisninger
Påfyldningsmængde	se motorproducentens anvisninger	ca. 0,6 l

Sikkerhed

Advarsel!

Lad aldrig motoren køre i lukkede rum. Fare for forgiftning!

■ Benzin og olie må kun opbevares i dertil egnede beholdere
■ Benzin og olie må kun påfyldes/tømmes, mens motoren er kold og under åben himmel
■ Fyld ikke benzin og olie på, mens motoren er i gang
■ Overfyld ikke tanken (benzin udvider sig)
■ Ryg ikke, när der tankes op
- Åbn ikke dækslet til tanken, mens motoren er i gang eller varm
■ Udskift en/et evt. beskadiget tank/dæksel
■ Luk altid dækslet til tanken omhyggeligt
■ Hvis der løbet benzin ud:
Start ikke motoren
■ Undgå tændingsforsøg
Rengør maskinen
■ Hvis der er løbet motorolie ud:
Start ikke motoren
Sug spildt motorolie op med oliebindemiddel eller klude, og bortskaf den spildte olie miljømæssigt korrekt
Rengør maskinen

Spildolie må ikke:

■ bortskaffes med normalt affald
■ Hældes i kloakken eller på jorden

Vi anbefaler at aflevere gammel olie i en lukket beholder på genbrugsstationen eller et serviceværksted.

Påfyldning af benzin

1. Skru tankdækslet af, og anbring det på et rent sted.
2. Påfyld benzin ved hjælp af en tragt.
3. Rengør og luk åbningen til tankpåfyldningen omhyggeligt.

Påfyldning af motorolie

1. Skru oliepåfyldningsdækslet af, anbring dækslet på et rent sted.
2. Påfyld olie ved hjælp af en tragt.
3. Rengør og luk oliepåfyldningsåbningen omhyggeligt.

Ibrugtagning

NB!

Maskinen må ikke benyttes, hvis skæreværket eller fastgørelsesdele er løse, beskadiget eller slidte! Udfør altid en visuel kontrol før idrifttagning.

Kamerasymbolet på følgende sider henviser til illustrationerne, side 4–7.

Indstilling af klippehøjde

Pas på - risiko for personskade!

Klippehøjden må kun indstilles, mens motoren er slået fra, og skærekniven står stille.

• Indstil altid alle hjul på samme klippehøjde.
• Indstillingen af klippehøjden er afhængig af modellen.

Centralindstilling (1)

1. Hold knappen til den centrale højdeindstilling inde (1/1).

Tryk håndgrebet til den centrale højdeindstilling nedad, hvis du ønsker kortere græs (1/2)
Træk håndtaget til den centrale højdeindstilling opad, hvis du ønsker længere græs (1/2)
Trinvisning af den centrale højdeindstilling (1/3)

1. Slip knappen ved den ønskede klippehøjde.

Akselindstilling eller centralindstilling (2, 3)

1. Tryk oplåsningsarmen til siden, og hold den der.
2. Tryk armen til venstre eller højre til den ønskede klippehøjde.
3. Lad armen gå i lås.
4. Vær opmærksom på, at alle hjul har den samme låseposition.

Hurtigindstilling af enkelthjul eller akselindstilling (4)

1. Tryk oplåsningsarmen til siden, og hold den der.
2. Tryk armen til venstre eller højre til den ønskede klippehøjde.
3. Lad armen gå i lås.
4. Vær opmærksom på, at alle hjul har den samme läseposition.

Indstilling af enkelthjul (6)

1. Løsn hjulbolten.
2. Stik hjulbolten ind i hullet til den ønskede klippehøjde.
3. Spænd hjulbolten.
4. Vær opmærksom på, at alle hjul har samme hulposition.

Central akselindstilling (6)

1. Læg begge tommelfingre på enderne af akslerne.
2. Anbring fingrene under klippehuset.
3. Træk aksen ud af den nuværende kærv til den ønskede klippehøjde med tommelfingrene.
4. Træk akslen hen foran kærven til den ønskede klippehøjde med begge tommelfingre, og lad den gå i lås.
5. Vær opmærksom på, at alle hjul har samme låseposition.

Klipning med græsfang

Pas på - risiko for personskade!

Græsfanget må kun tages af og sættes på, når motoren er slukket, og skærekniven står stille.

1. Løft preklappen og sæt græsfanget i holderen (8).

Fyldningsviser

Fyldningsviseren trykkes opad af luftstrømmen under klipningen (7a).

hvis græsfanget er fyldt, hviler fyldningsviseren på boksen til græsfanget (7b). Græsfanget skal tømmes.

Tømning af græsfanget

1. Løft preklappen.
2. Løft græsfanget af, og træk det bagud ( 8).
3. Tømning af græsfanget.
4. Løft preklappen, og sæt græsfanget på holderen igen (8).

Klipning uden græsfang

NB!

Der må kun klippes, hvis drejefjederen til preklappen uden græsfang fungerer.

Preklappen fjedrer ind på plæneklipperhuset. Afklippet kastes på denne måde bagud forneden.

Bioklip med bioklipsæt (valgmulighed)

Ved bioklip opsamles det afklippede græs ikke, men bliver liggende på plænen. Bioklippet beskytter græsplænen mod at blive udtørret, og forsyner plænen med næringsstoffer.

De bedste resultater opnås med en jævn afklip på ca. 2 cm. Kun ungt græs med blødt bladvæv rådner hurtigt.

■ Græshøjde før bioklip: Maks. 8 cm
■ Græshøjde efter bioklip: Min. 4 cm

Tilpas ganghastigheden efter bioklippet, gå ikke for hurtigt.

Påsætning af bioklipsæt

Pas på - risiko for personskade!

Monter eller fjern kun bioklipsættet, når motoren er slukket, og skærekniven står stille.

1. Aftagning af græsfanget ( 8).
2. Løft preklappen, og sæt bioklipsættet på udkastkanalen (9). Låsen skal gå i hak.

Hvis bioklipsættet ikke går i lås, kan bioklipsættet og skærekniven tage skade.

Aftagning af bioklipsættet

1. Løft preklappen.
2. Frigør låsen på bioklipsættet ( 10/1).
3. Træk bioklipsættet ud ( 10/2).

Klipning med sideudkast (valgmulighed)

Pas på - risiko for personskade!

Sideudkastet må kun tages af og sættes på, når der er slukket for motoren, og skærekniven står stille.

Påsætning af sideudkast

1. Fjern græsfanget, og sæt bioklipsættet på.
2. Klap afdækningen til sideudkastet op, og hold den der (11/1).
3. Påsætning af sideudkastkanalen ( 11/2).
4. Luk afdækningen langsomt. Afdækningen sikrer sideudkastkanalen mod af falde af.

Aftagning af sideudkastet

1. Klap afdækningen til sideudkastet op, og hold den der (☐ 11/1).
2. Fjern sideudkastet, og luk afdækningen ( 11/2).

Indstilling af gribehøjde (valgmulighed)

Knapindstilling

1. Hold begge knapper på øverste styr inde, og indstil den ønskede position (☐ 12/1).
2. Slip knapperne, så det øverste styr går i lås.

Klemindstilling

1. Hold fast i bøjlen, og løsn begge klemmer (12/2).
2. Sæt bøjlen i den ønskede position
3. Luk klemmerne.

Start af motor

Forsigtig - fare for forgiftning!

Lad aldrig motoren køre i lukkede rum.

Pas på - risiko for personskade!

Pas på ikke at vælte maskinen, når du starter den.

• Motoren må kun startes, når kniven er monteret (kniven tjener som svingmasse)
• Når en driftsvarm motor startes: brug IKKE primerknappen eller choker
• Foretag ikke ændringer på regulatorindstillingen på motoren

■ Start ikke maskinen, hvis en af følgende dele ikke afdækker udkastkanalen:

Græsfang
Preklap
Bioklipsæt

■ Vær særlig opmærksom, när du trykker på startknappen - overhold producentanvisningerne

■ Sørg for, at holde dine fødder i tilstrækkelig afstand fra skæret

■ Start maskinen, hvor græsset er lavt

Positionsmærke på maskinen:

Choker*Til Fra
Fastgasindstilling*Start Stop
Fastgasindstillingmed choker*
Variogear*Hurtig Langsom
Knivkobling*Til Fra

* alt efter udførelse

Manuel start

uden fastgasindstilling, med choker

Choker
Til	Fra

1. Indstil chokeren på position 1 ( 10/1).
2. Træk sikkerhedsbøjlen op mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt ud i startsnoren, og lad den derefter rulle langsomt ind igen (18).
4. Når motoren er varmet op (ca. 15–20 sekunder), stilles chokeren på position 2 (13/2).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastighed.

uden fastgasindstilling, med primer (16)

1. Tryk på primerknappen 3x, med et tidsinterval på ca. 2 sekunder (16). Tryk 5x på primerknappen, hvis temperaturen er på under 10 °C.
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (18).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastighed.

uden fastgasindstilling, uden primer/choker

1. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
2. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (18).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastighed.

med fastgasindstilling, med choker

Fastgasindstilling med choker

1. Stil gashåndtaget på position (14/1).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (18).
4. Når motoren er varmet op (ca. 15–20 sekunder), stilles gashåndtaget på en position mellem 🎨 og 🎥 (4/2).

med fastgasindstilling, uden primer/choker

FastgasindstillingStart Stop

1. Stil gashåndtaget på position (201).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) - Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (18).
4. Når motoren er varmet op (ca. 15–20 sekunder), stilles gashåndtaget på en position mellem 🎨 og 🎩 (☐0).

1. Stil gashåndtaget på position (2011).
2. Tryk 3x på primerknappen, i et tidsinterval på ca. 2 sekunder (16). Tryk 5x på primerknappen, hvis temperaturen er på under 10 °C.
3. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) - Sikkerhedsbøjlen går ikke i lås.
4. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (18).
5. Når motoren er i gang, stilles gashåndtaget i en position mellem 📋 og for at indstille det ønskede motoromdrejningstal (20).

El-start (valgmulighed)

1. Stil gashåndtaget på position „START“ ( 15/1).
2. Tryk 3x på primerknappen, i et tidsinterval på ca. 2 sekunder (16). Tryk 5x på primerknappen, hvis temperaturen er på under 10 °C.
3. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
4. Drej tændingsnøglen helt mod højre i tændingslåsen (19).
5. Når motoren er i gang, slippes tændingsnøglen (springer tilbage til position „0“).
6. Stil gashåndtaget på en position mellem 📋 og 📋 for at indstille det ønskede motoromdrejningstal (15/2).

El-start uden primer/choker (15)

1. Stil gashåndtaget på position „START“ ( 15/1).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) – Sikkerhedsbøjlen går ikke i lås.
3. Drej tændingsnøglen helt mod højre i tændingslåsen (19).
4. Når motoren er i gang, slippes tændingsnøglen (springer tilbage til position „0“).
5. Stil gashåndtaget i en position mellem 📄 og 🌐 for at indstille det ønskede motoromdrejningstal (15/2).

Knivkobling (valgmulighed)

Knivkobling Til

Fra

Skærekniven kan kobles til og fra med knivkoblingen, mens motoren kører videre.

Tilkobling af skærekniven

1. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) - Sikkerhedsbøjlen går ikke i lås.

2. Skub koblingsarmen væk fra kroppen ( 21/1) - Skærekniven kobles til.

Frakobling af skærekniven.

1. Slip sikkerhedsbøjlen ( 25).
2. Skærekniven kobles fra.
3. Koblingsarmen går i hvilestilling (21/2).

Sluk motoren

Maskine uden knivkobling

1. Stil gashåndtaget på position 📄 (20/2)
2. Slip sikkerhedsbøjlen ( 25).
3. Motoren slukkes.

Forsigtig: Fare for alvorlige snitsår!

Motoren kan have efterløb. Kontrollér, at motoren står stille, efter at der er slukket for den.

1. Slip sikkerhedsbøjlen ( 15).

2. Stil gashåndtaget på position (20/2).

3. Motoren slukkes.

Forsigtig: Fare for alvorlige snitsår!

Motoren kan have efterløb. Kontrollér, at motoren står stille, efter at der er slukket for den.

Hjuldrev (valgmulighed) (2)

NB!

Tilkobl kun drevet, mens motoren er i gang.

Tilkobling af hjuldrev

1. Tryk drevindkoblingsbøjlen ind mod det øverste styr, og hold den der (22) – Drevindkoblingsbøjlen går ikke i lås.
2. Hjuldrevet kobles til.

Frakobling af hjuldrevet

1. Slip drevindkoblingsbøjlen ( 24).
2. Hjuldrevet kobles fra.

Variogear (Speed Control) (valgmulighed)

Variogear

Hurtig Langsom

Med variogearet kan plæneklipperens kørehastighed ændres trinløst.

NB!

Tryk kun på håndtaget, mens motoren er i gang. Tilkobling uden motordrev, kan beskadige drevmekanismen.

■ Hvis der ønskes en højere hastighed, trækkes håndtaget (23) i retning (3/2)
■ Hvis der ønskes en lavere hastighed, trækkes håndtaget (23) i retning (23/1)

Tilpas altid kørehastigheden efter terrænets og plænens tilstand.

• Sluk altid for motoren før vedligeholdelse og pleje, og træk stikket til tændrøret ud.
• Motoren kan have efterløb. Kontrollér, at motoren står stille, efter at der er slukket for den.
• Brug altid arbejdshandsker, når du udfører vedligeholdelses- og plejearbejde på sværdet!

■ Kontrollér altid græsfanget med jævne mellemrum for funktion og slitage.
■ Rengør altid maskinen efter brug
■ Skyl ikke maskinen med vand Indtrængende vand kan forårsage fejl (tændingsanlæg, karburator)
■ Kontrollér skærekniven for beskadigelser med jævne mellemrum
■ Udskift altid defekte lydpotter

Skråstilling af plæneklipperen

■ karburatoren/luftfilteret pege opad (26)
■ tændrøret pege opad (27)

Følg motorproducentens betjeningsvejledning!

Efterslibning/udskiftning af skærekniven

Døve eller beskadigede skæreknive må kun skærpes/udskiftes af et servicested eller af et autoriseret specialfirma
■ Efterslebne skæreknive skal være afbalanceret

NB!

Knive, der ikke er afbalanceret, forårsager kraftige vibrationer og beskadiger plæneklipperen.

Opladning af startbatteri (valgmulighed)

Startbatteriet er vedligeholdelsesfrit, og oplades normalt af plæneklipperen.

I særlige tilfælde skal batteriet oplades af brugeren:

■ Før første idrifttagning af plæneklipperen
■ Ved afladning, før vinterpause eller ved længere stilstandstider (> 6 måneder)

1. Tag opladeren ud af batterikassen.
2. Adskil batterikablet fra motorkablet ( 28).
3. Forbind batterikablet med opladerkablet ( 29).
4. Tilslut opladeren til strømnettet. Strømnettets spænding skal stemme overens med opladerens driftsspænding.

Opladningstiden er på ca. 36 timer. Brug kun medfølgende originale oplader.

NB!

• Lad kun startbatteriet op i tørre, velventilerede rum.
• Sæt ikke plæneklipperen i gang under opladningen.

Motorpleje

Skift af motorolie

1. Hold en egnet beholder parat til at opfange olien.
2. Lad al olie løbe ud af oliepåfyldningsåbningen, eller sug den op.

Bortskaf brugt motorolie miljørigtigt!

Vi anbefaler at aflevere gammel olie i en lukket beholder på genbrugsstationen eller et serviceværksted.

Brugt olie må ikke

■ bortskaffes med normalt affald
- hældes i kloakken eller afløbet
- hældes på jorden

Udskiftning af luftfilteret

■ Følg motorproducentens anvisninger.

Udskiftning af tændrør

■ Følg motorproducentens anvisninger.

Hjuldrev (valgmulighed)

Justering af bowden-træk

Hvis hjuldrevet ikke kan kobles til og fra, mens motoren er i gang-, skal det pågældende bowden-træk efterjusteres.

NB!

Bowden-trækket må kun justeres, mens motoren er slukket.

1. Drej justeringsdelen på bowden-trækket i pilens retning (30).
2. Start motoren, og kobl hjuldrevet til for at kontrollere justeringen.
3. Hvis hjuldrevet stadig ikke virker, skal plæneklipperen bringes hen til et servicested eller autoriseret specialfirma.

Smøring af tanddrevet

■ Smør tanddrevet på drivakslen med jævne mellemrum med sprayolie

Opbevar ikke maskinen i nærheden af åben ild eller varmekilder.

■ Lad motoren køle af
Klap det øverste styr ind for at spare plads (31, 32)
■ Opbevar maskinen tørt og utilgængeligt for børn og uvedkommende personer
■ Opbevar startbatteriet frostfrit
■ Genoplad startbatteriet med jævne mellemrum
■ Tømnings af benzintanken
■ Træk stikket til tændrøret ud

Reparation

Udtjente maskiner og brugte batterier må ikke bortskaffes som husholdningsaffald!

Emballagen, maskinen og tilbehøret er fremstillet af genbrugsmaterialer og skal bortskaffes på en forsvarlig måde.

Hjælp ved fejl

NB!

Kniv og motoraksel må ikke rettes ud.

Fejl Løsning
Motoren starter ikke▪ Påfyldning af benzin▪ Stil gashåndtaget på „Start“▪ Træk chokeren ud▪ Tryk motorafbryderbøjlen mod det øverste styr▪ Kontrollér tændrør, udskift eventuelt▪ Rengør luftfilter▪ Drej plæneklipperkniven frit▪ Genoplad startbatteriet▪ Start på et sted, hvor græsset er slået
Motorydelsen falder▪ Korriger klippehøjden▪ Slib/udskift plæneklipperkniven▪ Rengør udkastkanal/hus▪ Rengør luftfilter.▪ Nedsæt arbejdshastigheden
Urent snit▪ Slib/udskift plæneklipperkniven▪ Korriger klippehøjden
Græsfanget fyldes ikke nok▪ Korriger klippehøjden▪ Lad græsplænen tørre▪ Slib/udskift plæneklipperkniven▪ Rengør græsfangets gitter▪ Rengør udkastkanal/hus
Hjuldrevet fungerer ikke▪ Efterjuster bowden-trækket▪ Kilerem defekt▪ Kontakt kundeservice/værksted▪ Smuds i hjuldrevet, tag tandremmen og gearet af▪ Smør friløbene (drevtandhul og drivaksel) med sprayolie
Hjulene kører ikke rundt, selvom drevet er slået til	▪ Efterspænd hjulbolte▪ Hjulnavn defekt▪ Kilerem defekt▪ Kontakt kundeservice/værksted
Maskinen vibrerer usædvanligt meget	▪ Kontrollér kniven

Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstående tabel eller du ikke selv kan udbedre den.

Det er altid påkrævet at lade en fagmand udføre kontrol:

■ hvis der er kørt på en forhindring
■ hvis motoren standser øjeblikkeligt
■ ved skader på drevet
■ hvis kileremmen er defekt.
■ hvis kniven er bøjet
■ hvis motorakslen er bøjet

■ se monteringsvejledning

Garanti

Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i det land, hvor maskinen er købt.

Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:

■ Korrekt behandling af maskinen
■ lagttagelse af betjeningsvejledningen
■ Anvendelse af originale reservedele

■ Reparationsforsøg på maskinen
■ Tekniske ændringer på maskinen
■ Ikke-bestemmelsesmæssig anvendelse (f.eks. erhvervsmæssig eller kommunal anvendelse)

Garantien omfatter ikke:

■ Lakskader, der skyldes normal slitage
■ Sliddele, der på reservedelskortet er mærket med ramme XXXXX (X)

Forbrændingsmotorer – disse er omfattet af særlige garantibestemmelser fastsat af den pågældende motorproducent

I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indflydelse på købers ved lov fastsatte garantikrav over for sælger.

Om denna handbok

Maskinen får endast tas i drift efter fullständig montering.

Tankning

■ se monteringsanvisning

Garanti

Spesielle henvisninger for bedre forståelighet og håndtering.

Kamerasymbolet henviser til bilder.

Innhold

Om denne håndboken 232

Produktbeskrivelse 232

Sikkerhets- og beskyttelsesanordninger 232

Sikkerhetsanvisninger 234

Montering 235

Tanking 235

Sikkerhets- og beskyttelsesanordninger

Sikkerhetsanvisninger

Advarsel!

Før igangsetting må man fylle bensin på gressklipperen.

Vedlikehold - Brannfare!

Bensin og olje er meget lettantennelig!

	Bensin Motorolje
Typer normalb	bensin / blyfri	se henvisningene fra motorprodusenten
Fyllemengde	se henvisningene fra motorprodusenten	ca. 0,6 l

Sikkerhet

Advarsel!

Motoren må aldri gå i lukkede rom. Fare for forgiftning!

■ Hvis det har lekket motorolje:

Tilpass skritthastigheten til bioklipping, ikke gå for fort.

Hvis bioklippesettet ikke går i lås, kan bioklippesettet og skjærekniven bli skadet.

Fjerne bioklippesettet

1. Løft opp Beskyttelsesdeksel.
2. Løsne låsen på bioklippesettet ( 10/1).
3. Trekk ut bioklippesettet ( 10/2).

Klippe med sideutkast (opsjon)

Motoren må aldri gå i lukkede rom.

Ikke vipp apparatet när du starter det.

Ikke start apparatet hvis utkastkanalen ikke er tildekket med en av de følgende delene:

■ Start maskinen der gresset er kort

Turtallregulering er ikke mulig.

uten Gasspak, med primer (16)

Turtallregulering er ikke mulig.

uten Gasspak, uten primer/choke

Turtallregulering er ikke mulig.

1. Ta laderen ut av batterikassen.
2. Koble batterikabelen fra motorkabelen ( 28).
3. Koble batterikabelen til laderkabelen ( 29).
4. Koble laderen til strømnettet. Spenningen til strømnettet må stemme over ens med driftsspenningen til laderen.

Ladetiden er ca. 36 timer.

• Lad starterbatteriet kun i tørre, godt luftede rom.
• Ikke ta i bruk gressklipperen under ladingen.

Motorpleie

Skifte motorolje

■ Følg henvisningene til motorprodusenten.

Bytte tennplugger

■ Følg henvisningene til motorprodusenten.

Hjuldrift (opsjon)

Hvis hjuldriften ikke lenger kan kobles inn- eller ut när motoren går, må wiretrekket justeres.

Advarsel!

■ Sakkyndigekontroller er alltid nødvendig:

Utelukket fra garantien:
