Toote tüüp	2-ukseline külmik-sügavkülmik
Kaubamärk	Samsung
Mudel	RB38C775CSR
Neto kogumaht	Umbes 380 L
Mõõtmed (K × L × S)	2030 × 595 × 668 mm
Netokaal	Umbes 75 kg
Toide	220–240 V ~ 50 Hz
Kliimaklass	SN-T
Külmutusaine	R600a
Peamised funktsioonid	Mitmevooluline jahutus, LED-valgustus, elektrooniline temperatuuri reguleerimine
Hooldus ja puhastamine	Puhasta ukse tihendeid ja sisemust pehme lapiga ja neutraalse pesuvahendiga. Enne puhastamist ühenda seade vooluvõrgust.
Ohutus	Enne mis tahes sekkumist ühenda seade vooluvõrgust. Volitamata remont tühistab garantii. Hingede vahetamisel kanna kaitsekindaid.
Varuosad ja parandatavus	Kasutaja poolt vahetatavad osad: käepidemed, ukse tihendid, sahtlid, hinged. Hingede vahetamiseks on vaja kahte inimest. Ostke osi saidilt samsung.com.
Üldteave	208-leheküljeline kasutusjuhend on saadaval mitmes keeles. Mudeli kood asub toote all vasakul ribakoodi sildil.

Korduma kippuvad küsimused - RB38C775CSR SAMSUNG

Kuidas vahetada külmiku käepidet?

Eemaldage kruvikaaned lamepeaga kruvikeerajaga, seejärel eemaldage kruvid Phillipsi kruvikeerajaga. Eemaldage käepide ja pange kruvikaaned tagasi aukudesse. Uue käepideme paigaldamiseks järgige vastupidist protseduuri, pingutades kruvisid korralikult.

Kuidas pöörata uste avamissuunda?

Ühendage seade vooluvõrgust. Vajadusel eemaldage esmalt käepidemed. Eemaldage ülemine kate, ühendage kaablid lahti, eemaldage ülemine, keskmine ja alumine hing vastavas järjekorras, hoides uksi kindlalt. Pöörake osad ümber ja pange tagasi vastupidises järjekorras. Toiming nõuab kahte inimest.

Kust saab osta Samsungi külmiku varuosasid?

Külastage veebisaiti samsung.com, sisestage oma mudeli kood (nt RB38C775CSR), et kontrollida saadaolevaid osi. Mudeli kood kuvatakse toote all vasakul ribakoodi sildil.

Kuidas vahetada ukse tihendit?

Avage uks ja eemaldage vana tihend. Kinnitage uus tihend, veendudes, et tihendi ja ukse vahel ei ole tühimikku. Vale paigaldus võib põhjustada külma õhu leket.

Kuidas eemaldada ja uuesti paigaldada sahtleid?

Sahtli eemaldamiseks tõstke õrnalt esiosa ja libistage see enda poole. Uuesti paigaldamiseks järgige vastupidist protseduuri, veendudes, et see on korralikult rööbastes.

Kas ma saan ise oma külmikut parandada?

Ainult kasutusjuhendis mainitud osi (käepidemed, tihendid, sahtlid, hinged) võib kasutaja ise vahetada. Kõik muud remonditööd peab tegema Samsungi volitatud spetsialist, vastasel juhul garantii tühistatakse.

Milliseid tööriistu on vaja hingede vahetamiseks?

Vajalikud tööriistad (ei ole kaasas): Phillipsi kruvikeeraja, lamepea kruvikeeraja, 11 mm mutrivõti, 10 mm pesavõti, 8 mm pesavõti ja 10 mm mutrivõti.

Kuidas teada saada oma mudeli täpset koodi?

Mudeli kood kuvatakse toote all vasakul ribakoodi sildil. See võib sisaldada tärne, mis varieeruvad versiooniti.

Mida teha, kui uks ei sulgu korralikult?

Kontrollige, et ukse tihend on korralikult paigaldatud ja ilma tühimikuta. Veenduge, et hinged on kindlalt kinnitatud ja uks pole viltu. Kui probleem püsib, võtke ühendust tehnilise teenindusega.

Kas on võimalik muuta uste avamissuunda?

Jah, juhend kirjeldab uste ümberpööramise täielikku protseduuri. See nõuab hingede ja uste lahtivõtmist ning seda tuleb teha ettevaatlikult. Soovitatav on toiming kahe inimesega.

KASUTUSJUHEND RB38C775CSR SAMSUNG

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Kūlastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung üksköik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

Külmiku tegelik välimus ja elementide nimekiri võivad erineda söltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend
03 Sahtel 04 Käepidemed (ainult teatud mudelitel)
05 Keskmine hing 06 Triipkoodi silt
07 Alumine hing

Eesti

Käepideme asendamine

Mudeli nimi näeb välja selline: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

See, mis tärnide asemel on, vöib söltuvalt mudelist erineda.

Tärn(id) mudeli koodis viitavad mudeli variandile ja võivad mudeli koodis asendada (0-9) või (A-Z).

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
• Käepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Vajalikud tööriistad (pole kaasas)

Käepidemete eemaldamine

MÄRKUS

See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

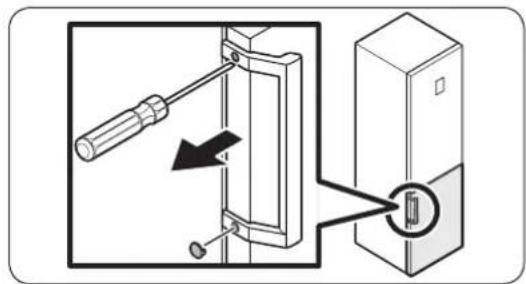

1. Kasutage kruvikatete eemaldamiseks lamepeakruvikeerajat.

2. Pärast käepideme eemaldamist kinnitage kruvikatted tagasi kruviaukudele.

3. Kasutage kruvide ja käepideme eemaldamiseks ristpeakruvikeerajat.

MÄRKUS

Kasutage neid kruvisid käepideme vastasküljele kinnitamiseks.

1. Paigaldage uus käepide lahtivõtmise suunistele vastupidises järjekorras.

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm öhk külmikust välja tulla.

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse küljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

Sahtli eemaldamiseks

Töstke veidi sahtli esiotsa ja libistage see välja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti

10 mm padrunvõti 8 mm padrunvõti 10 mm mutrivõti

Eesti

Uksepoolsuse vahetamine

MÄRKUS

Käepidemega mudelite puhul vahetage köigepealt käepideme asend. (Üksikasjaliku teabe saamiseks vt jaotist „Käepideme asendamine (kangkäepidemega mudelitel)“.)

1. Kui uks on suletud, eemaldage ristpeakruvikeerajaga ülemise katte (A) kinnituskruvid.

2. Töstke ülemine kate (A) örnalt üles ja asetage see külmkapi otsa.

- Olge ülemise katte (A) töstmisel ettevaatlik. Selle alla on kinnitatud juhe.

1. Eemaldage peamise katte alt hoidikust juhe ja juhtmeühendused.

Ärge tömmake ühendusi liiga kövasti.

1. Ühendage juhtmeühendus (A) lahti.

1. Eemaldage padrunvõtmega (8 mm) ülemise hinge (A) kinnituskruvid.

ETTEVAATUST!

Külmiku ukse kukkumise vältimiseks hoidke seda kruvide eemaldamise ajal tugevasti kinni.

1. Avage külmiku uks ja seejärel tõstke seda, et see keskmiselt hingelt eemaldada. Hoidke ust kindlas kohas.

ETTEVAATUST!

Uks on raske. Kahjustuste või vigastuste vältimiseks olge ukse eemaldamisel väga ettevaatlik.

1. Avage sügavkülmiku uks ja seejärel eemaldage padrunvõtmega (8 mm) alumise hinge (A) kinnituskruvid.

Eesti

1. Kui sügavkülmiku uks toetub alumisele hingele (A), tömmake aeglaselt alumist hinge (A), et see külmiku all olevast hoidikust välja võtta. Kui alumine hing (A) on hoidikust välja võetud, eemaldage see sügavkülmiku ukse küljest ja seejärel tömmake sügavkülmiku uks alla, et see keskmiselt hingelt (B) eemaldada.

ETTEVAATUST!

Sügavkülmiku ukse kukkumise vältimiseks hoidke seda keskmiselt hingelt (B) eemaldamise ajal tugevasti kinni.

1. Eemaldage ristpeakruvikeeraja ja padrunvõtmega (10 mm) keskmise hinge (A) kinnituskruvid.

2. Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks
