RB38C674CSA - Külmik SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Külmik-sügavkülmik
Bränd	Samsung
Mudel	RB38C674CSA
Mõõtmed (K x L x S)	1860 x 595 x 658 mm
Kogumaht	350 L
Külmiku maht	250 L
Sügavkülmiku maht	100 L
Toiteallikas	220-240 V, 50 Hz
Kliimaklass	SN-T
Jahutuse tüüp	Ventileeritud (No Frost)
Valgustus	LED
Eriomadused	Avatud ukse häire, digitaalne ekraan
Kasutaja poolt vahetatavad osad	Käepidemed (mõned mudelid), tihendid, sahtlid, hinged
Vahetamiseks vajalikud tööriistad	Ristpeakruvikeeraja, lameda peaga kruvikeeraja, 8/10/11 mm mutrivõtmed
Uste ümberpööramine	Võimalik, vajab 2 inimest
Hooldus	Regulaarne puhastus, automaatne sulatamine
Müratase	35 dB (hinnanguline)
Netokaal	72 kg (hinnanguline)
Energiaklass	E (hinnanguline)
Garantii	Tingimuslik, soovitatav remont volitatud teeninduse poolt

Korduma kippuvad küsimused - RB38C674CSA SAMSUNG

Kuidas vahetada külmiku käepidet ?

Kasutage lameda peaga kruvikeerajat, et eemaldada kruvide katted, seejärel ristpeakruvikeerajat kruvide lahtikeeramiseks. Eemaldage käepide ja paigaldage uus vastupidises järjekorras. Pingutage kruvid tugevasti ja kontrollige, et käepideme ja ukse vahel ei oleks tühimikku.

Kuidas eemaldada ukse tihendit ?

Avage uks ja eemaldage tihend, tõmmates seda õrnalt. Uue paigaldamiseks kinnitage uus tihend, veendudes, et tihendi ja ukse vahel pole tühimikku, et vältida külma õhu leket.

Kuidas eemaldada sahtlit ?

Tõstke õrnalt sahtli esiosa ja libistage see välja. Uuesti paigaldamiseks järgige vastupidist protseduuri, veendudes, et see on korralikult rööpasse paigaldatud.

Kuidas pöörata külmiku uksi ümber ?

Ümberpööramine vajab kahte inimest. Ühendage seade vooluvõrgust lahti, eemaldage vajadusel käepidemed, seejärel demonteerige ülemine, keskmine ja alumine hing vastavalt juhendi sammudele. Pange uuesti kokku vastupidises järjekorras, veendudes, et kaablite ühendused on korralikult ühendatud.

Milliseid tööriistu on vaja osade vahetamiseks ?

Vajalikud tööriistad (ei ole kaasas) on: ristpeakruvikeeraja, lameda peaga kruvikeeraja, 11 mm mutrivõti, 10 mm pesamutrivõti, 8 mm pesamutrivõti ja 10 mm mutrivõti.

Kas ma saan hinged ise vahetada ?

Jah, kuid see nõuab äärmist ettevaatust, kuna uksed on rasked. Soovitatav on pöörduda professionaalse tehnilise teeninduse poole. Kandke kaitsekindaid ja asetage papp põrandale, et vältida kriimustusi.

Kuidas ühendada kaablite ühendus lahti hinge demonteerimisel ?

Tõstke õrnalt ülemist katet, seejärel ühendage lahti selle all olev kaablite ühendus. Ärge tõmmake liiga tugevalt ühendustel, et neid mitte kahjustada.

Mida teha, kui külmiku uks demonteerimise ajal maha kukub ?

Selle vältimiseks hoidke ust tugevalt kruvide eemaldamise ajal. Uks on raske, olge ettevaatlik. Kui see kukub, võib see põhjustada vigastusi või kahjustusi.

Milliseid osi saab kasutaja ise vahetada ?

Vahetatavad osad on piiratud käepidemetega (mõned mudelid), tihenditega, sahtlitega ja hingedega. Kõik muud remonditööd peab tegema Samsungi sertifitseeritud teenusepakkuja.

Kuidas leida mudeli koodi osade tellimiseks ?

Mudeli kood on toote välisküljel ja vöötkoodi sildil all vasakul. Külastage Samsungi osade ostu saiti ja sisestage see kood, et kontrollida saadaolevaid osi.

KASUTUSJUHEND RB38C674CSA SAMSUNG

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Kūlastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung üksköik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

Külmiku tegelik välimus ja elementide nimekiri võivad erineda söltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend
03 Sahtel 04 Käepidemed (ainult teatud mudelitel)
05 Keskmine hing 06 Triipkoodi silt
07 Alumine hing

Eesti

Käepideme asendamine

Mudeli nimi näeb välja selline: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

See, mis tärnide asemel on, vöib söltuvalt mudelist erineda.

Tärn(id) mudeli koodis viitavad mudeli variandile ja võivad mudeli koodis asendada (0-9) või (A-Z).

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
• Käepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Vajalikud tööriistad (pole kaasas)

Käepidemete eemaldamine

MÄRKUS

See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

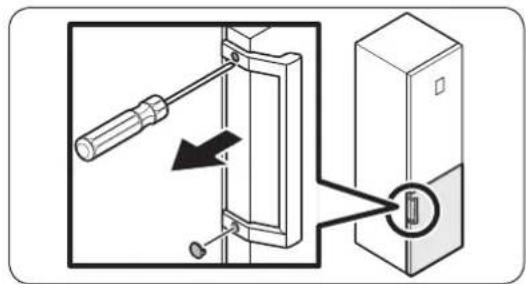

1. Kasutage kruvikatete eemaldamiseks lamepeakruvikeerajat.

2. Pärast käepideme eemaldamist kinnitage kruvikatted tagasi kruviaukudele.

3. Kasutage kruvide ja käepideme eemaldamiseks ristpeakruvikeerajat.

MÄRKUS

Kasutage neid kruvisid käepideme vastasküljele kinnitamiseks.

1. Paigaldage uus käepide lahtivõtmise suunistele vastupidises järjekorras.

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm öhk külmikust välja tulla.

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse küljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

Sahtli eemaldamiseks

Töstke veidi sahtli esiotsa ja libistage see välja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti

10 mm padrunvõti 8 mm padrunvõti 10 mm mutrivõti

Eesti

Uksepoolsuse vahetamine

MÄRKUS

Käepidemega mudelite puhul vahetage köigepealt käepideme asend. (Üksikasjaliku teabe saamiseks vt jaotist „Käepideme asendamine (kangkäepidemega mudelitel)“.)

1. Kui uks on suletud, eemaldage ristpeakruvikeerajaga ülemise katte (A) kinnituskruvid.

2. Töstke ülemine kate (A) örnalt üles ja asetage see külmkapi otsa.

- Olge ülemise katte (A) töstmisel ettevaatlik. Selle alla on kinnitatud juhe.

1. Eemaldage peamise katte alt hoidikust juhe ja juhtmeühendused.

Ärge tömmake ühendusi liiga kövasti.

1. Ühendage juhtmeühendus (A) lahti.

1. Eemaldage padrunvõtmega (8 mm) ülemise hinge (A) kinnituskruvid.

ETTEVAATUST!

Külmiku ukse kukkumise vältimiseks hoidke seda kruvide eemaldamise ajal tugevasti kinni.

1. Avage külmiku uks ja seejärel tõstke seda, et see keskmiselt hingelt eemaldada. Hoidke ust kindlas kohas.

ETTEVAATUST!

Uks on raske. Kahjustuste või vigastuste vältimiseks olge ukse eemaldamisel väga ettevaatlik.

1. Avage sügavkülmiku uks ja seejärel eemaldage padrunvõtmega (8 mm) alumise hinge (A) kinnituskruvid.

Eesti

1. Kui sügavkülmiku uks toetub alumisele hingele (A), tömmake aeglaselt alumist hinge (A), et see külmiku all olevast hoidikust välja võtta. Kui alumine hing (A) on hoidikust välja võetud, eemaldage see sügavkülmiku ukse küljest ja seejärel tömmake sügavkülmiku uks alla, et see keskmiselt hingelt (B) eemaldada.

ETTEVAATUST!

Sügavkülmiku ukse kukkumise vältimiseks hoidke seda keskmiselt hingelt (B) eemaldamise ajal tugevasti kinni.

1. Eemaldage ristpeakruvikeeraja ja padrunvõtmega (10 mm) keskmise hinge (A) kinnituskruvid.

2. Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks

Eesti
