MANUAL DE USUARIO RB38C674CSA SAMSUNG
Manual de mantenimiento del usuario
- Puede consultar dónde comprar las piezas de repuesto en http://samsung.com
- Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.
- Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.
- Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
- Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.
NOTA
Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.
PRECAUCIÓN
- El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
- La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
- Asegúrese de usar guantes de seguridad al hacer las reparaciones.
Español
La imagen real y las piezas proporcionadas con el frigorífico pueden variar en función del modelo y del país.
01 Bisagra superior 02 Junta
03 Cajón 04 Tiradores (solo modelos aplicables)
05 Bisagra central 06 Etiqueta de código de barras
07 Bisagra inferior
Español
Sustitución del tirador
El nombre del modelo presenta el siguiente aspecto: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****
Lo que sustituye a los asteriscos puede ser diferente dependiendo del modelo.
Los asteriscos en el código del modelo indican una variante de este y pueden sustituir (0-9) o (A-Z) en el código del modelo.
PRECAUCIÓN
- Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.
- Presione firmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.
- Apriete bien los tornillos al fijar el tirador.
- Compruebe que el tirador está firmemente sujeto antes de usar el producto.
Herramientas necesarias (no suministradas)
Desmontaje de los tiradores
NOTA
Este procedimiento se aplica tanto al compartimento del frigorífico como al del congelador.
- Utilice un destornillador de punta plana para quitar las tapas de los tornillos.
- Después de retirar el tirador, coloque las tapas de los tornillos de nuevo en sus orificios.
- Utilice un destornillador Phillips para quitar los tornillos y desmontar el tirador.
NOTA
Use estos tornillos para apretar el tirador en el lado opuesto.
- Monte el nuevo tirador en el orden inverso al de desmontaje.
Español
Sustitución de la junta
PRECAUCIÓN
Asegúrese de que la junta queda firmemente colocada. De lo contrario, el aire frío del frigorífico puede filtrarse.
Retirar la junta
Abra la puerta y retire la junta de la puerta.
Sustituir la junta
Ponga una junta nueva en la puerta del frigorífico. Asegúrese de que no hay holguras entre la nueva junta y la puerta.
Sustitución del cajón
PRECAUCIÓN
Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

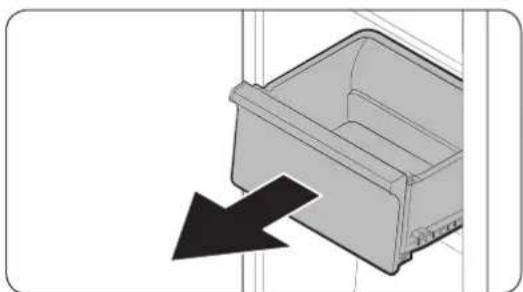

Retirar el cajón
Levante suavemente la parte frontal del cajón y deslícelo hacia afuera.
Volver a colocar los cajones
La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.
Español
Sustitución de la bisagra
Para sustituir las bisagras debe quitar primero las puertas.
PRECAUCIÓN
- Al retirar las puertas, tenga mucha precaución porque son pesadas.
- Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
- Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
- Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
- Asegúrese de que el eje está firmemente sujeto a la bisagra.
- Compruebe que la bisagra está firmemente sujeta a la carcasa.
- Asegúrese de que los conectores del cable están conectados correctamente.
- Cuando retire la cubierta superior tenga cuidado de no dañar los cables.
ADVERTENCIA
- Para inclinar o colocar el frigorífico son necesarias como mínimo 2 personas.
- Desenchufe el cable de alimentación antes de invertir las puertas.
Herramientas necesarias (no suministradas)
Destornillador Phillips Destornillador de punta plana Llave de 11 mm
Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm
Español
Inversión de la puerta
NOTA
Para los modelos con tiradores, invierta primero los tiradores. (Para obtener más información, consulte la sección «Sustitución del tirador (para modelos con tiradores de barras)».)
-
Con la puerta del frigorífico cerrada, utilice un destornillador Phillips para quitar los tornillos que sujetan la cubierta superior (A).
-
Con cuidado levante la cubierta superior (A) y colóquela sobre el frigorífico.
- Tenga cuidado al levantar la cubierta superior (A). Hay un cable conectado por debajo de la misma.
- Retire el cabe y el cable del conector que se encuentra por debajo de la cubierta superior.
- Este paso puede que no se aplique a algunos modelos.
PRECAUCIÓN
No tire de los conectores con demasiada fuerza.
- Este paso puede que no se aplique a algunos modelos.
Español
- Utilice una llave tubo (8 mm) para retirar los tornillos que sujetan la bisagra superior (A).
PRECAUCIÓN
Para impedir que la puerta del frigorífico se caiga, asegúrese de sujetarla bien cuando retire los tornillos.
- Abra la puerta del frigorífico y después levante la puerta para separarla de la bisagra central. Guarde la puerta en un lugar seguro.
PRECAUCIÓN
La puerta pesa mucho. Tenga cuidado cuando la retire para evitar daños o lesiones.
- Abra la puerta del congelador, después utilice una llave tubo (8 mm) para retirar los tornillos que sujetan la bisagra inferior (A).
Español
- Con la puerta del congelador apoyada sobre la bisagra inferior (A), tire lentamente de la bisagra inferior (A) para retirarla del soporte inferior del frigorífico. Una vez retirada la bisagra inferior (A) del soporte, retírela de la puerta del congelador, y después empuje la puerta del congelador hacia abajo para retirarla de la bisagra central (B).
PRECAUCIÓN
Para impedir que la puerta del congelador se caiga, asegúrese de sujetarla bien hasta que esté completamente separada de la bisagra central (B).
-
Utilice un destornillador Phillips y una llave tubo (10 mm) para retirar los tornillos que sujetan la bisagra central (A).
-
Vuelva a montar en el orden inverso al de desmontaje después de sustituir la bisagra superior, central o inferior.
PRECAUCIÓN
- Asegúrese de que los conectores del cable están conectados correctamente.
- Cuando fije la cubierta superior, tenga cuidado de no dañar los cables
Español
