KASUTUSJUHEND T 121 Hf Kärcher

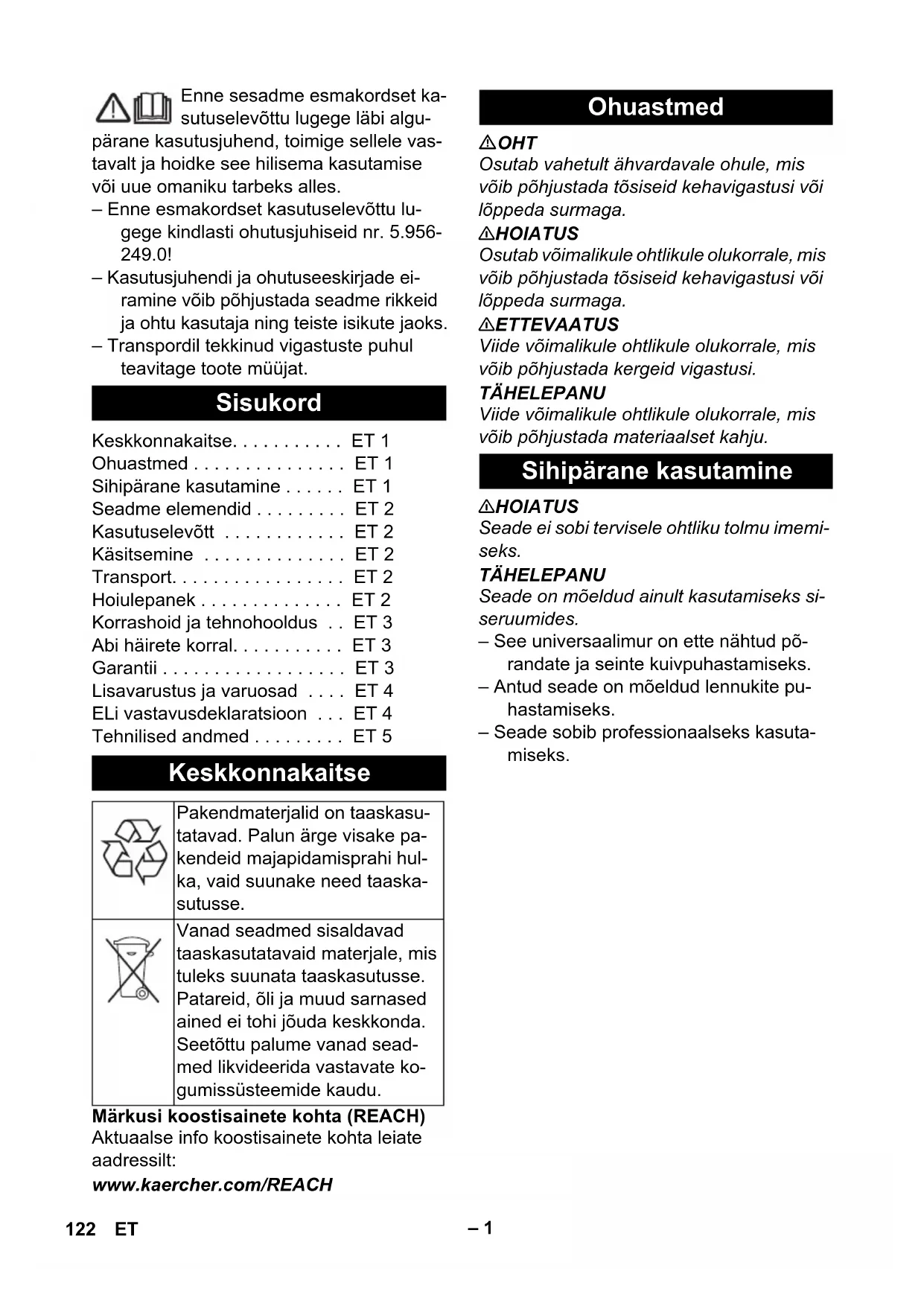

6.650-589.0 25 м 121BG– 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. – Enne esmakordset kasutuselevõttu lu- gege kindlasti ohutusjuhiseid nr. 5.956- 249.0! – Kasutusjuhendi ja ohutuseeskirjade ei- ramine võib põhjustada seadme rikkeid ja ohtu kasutaja ning teiste isikute jaoks. – Transpordil tekkinud vigastuste puhul teavitage toote müüjat. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH OHT Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. 몇 HOIATUS Seade ei sobi tervisele ohtliku tolmu imemi- seks. TÄHELEPANU Seade on mõeldud ainult kasutamiseks si- seruumides. – See universaalimur on ette nähtud põ- randate ja seinte kuivpuhastamiseks. – Antud seade on mõeldud lennukite pu- hastamiseks. – Seade sobib professionaalseks kasuta- miseks. Sisukord Keskkonnakaitse. . . . . . . . . . . ET 1 Ohuastmed . . . . . . . . . . . . . . . ET 1 Sihipärane kasutamine . . . . . . ET 1 Seadme elemendid . . . . . . . . . ET 2 Kasutuselevõtt . . . . . . . . . . . . ET 2 Käsitsemine . . . . . . . . . . . . . . ET 2 Transport. . . . . . . . . . . . . . . . . ET 2 Hoiulepanek . . . . . . . . . . . . . . ET 2 Korrashoid ja tehnohooldus . . ET 3 Abi häirete korral. . . . . . . . . . . ET 3 Garantii . . . . . . . . . . . . . . . . . . ET 3 Lisavarustus ja varuosad . . . . ET 4 ELi vastavusdeklaratsioon . . . ET 4 Tehnilised andmed . . . . . . . . . ET 5 Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hul- ka, vaid suunake need taaska- sutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Ohuastmed Sihipärane kasutamine 122 ET– 2 1 Fliisist filtrikott 2 Imitutsid 3 Imemisvoolik 4 Tüübisilt 5 Kaablikonks 6 Kandekäepide 7 Võrgukaabel 8Imipea 9 Imipea lukustus 10 Juhtratas 11 Mustusemahuti 12 Pealüliti 13 Kõva pinna/vaipkatte ümberlüliti 14 Põrandadüüs 15 Imitoru 16 Toitepistiku kinnitus 17 Põrandaotsiku pesa 18 Katte lukustus 19 Kate 20 Imijõu regulaator (sujuv) 21 Põlv 22 Filtrikorpus 23 Heitõhu filter 24 Peafiltri korv 25 Mootori kaitsefilter 26 Mootorikaitsefiltri võre – Puhastusprotsessi juhtelemendid on kollased. – Hoolduse ja teeninduse juhtelemendid on helehallid. Kontroll, kas peafiltri korv on masinasse paigaldatud. 1 Kasutamine fliisist filtrikotiga või pabe- rist filtrikotiga (lisavarustus) 2 Kasutamine ilma filtrikotita Avage imemispea lukk ja eemaldage see. Võtke peafiltri korv välja. Pange fliisist filtrikott või paberist filtri- kott (lisavarustus) kohale. Pange kohale peafiltri korv. Paigaldage imemispea ja lukustage see. Ühendadage võrgupistik. Lülitage seade pealülitist sisse. Seadke põrandaotsaku ümberlüliti vas- tavalt kõvale pinnale või vaipkattele. Seadke imijõu (sujuv) regulaator sobi- vale tugevusele. Viige läbi puhastus. Lülitage seade pealülitist välja. Tõmmake toitejuhe pistikupesast välja. Tühjendage paak. Imege seade seest ja väljast puhtaks ja pühkige niiske lapiga üle. 몇 ETTEVAATUS Vigastusoht! Transportimisel jälgige sead- me kaalu. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. 몇 ETTEVAATUS Vigastusoht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult siseruu- mides. Seadme elemendid Värvitde tähendus Kasutuselevõtt Töörežiimid Filtrikoti paigaldamine Käsitsemine Seadme sisselülitamine Puhastamine Seadme väljalülitamine Pärast iga kasutamist Transport Hoiulepanek 123ET– 3 OHT Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Vajadusel puhastage peafiltri korvi (pestav) voolava vee all. TÄHELEPANU Vigastusoht! Ärge kunagi pange märga peafiltri korvi tagasi. Heitõhu filter: 1x aastas vahetada Avage kate lukustusest ja eemaldage see. Võtke filtrikorpus välja. Võtke heitõhu filter filtrikorpusest välja. Pange filtrikorpusse uus heitõhu filter. Pange filtrikorpus kohale. Pange kate kohale ja lukustage. Avage imemispea lukk ja eemaldage see. Suruge mootorikaitsefiltri võre alla, kee- rake ja võtke välja. Võtke mootorikaitsefilter ära. Pange sisse uus mootorikaitsefilter. Pange kohale mootorikaitsefiltri võre ja laske asendisse fikseeruda. Paigaldage imemispea ja lukustage see. OHT Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. – Mootori termokaitse lülitus sisse. Vahetage fliisist filtrikott või paberist filtrikott (lisavarustus). Vahetage välja mootori kaitsefilter. Vahetage heitõhufilter välja. Kontrollige kõiki detaile võimalike um- mistuste osas. Taassisselülitamine pärast mootoriturbiini jahtumist u. 15-20 minuti pärast. Kontrollige vooluvarustuse pistikupesa ja kaitset. Kontrollige seadme toitekaablit ja toite- pistikut. Lülitage seade sisse. Eemaldage imidüüsi, imitoru või imivoo- liku ummistused. Vahetage fliisist filtrikott või paberist filtrikott (lisavarustus). Puhastage peafiltri korvi voolava vee all. Pange imipea õigesti kohale ja lukusta- ge. Vahetage defektne imivoolik välja. Vahetage välja mootori kaitsefilter. Vahetage fliisist filtrikott või paberist filtrikott (lisavarustus). Kontrollige fliisist filtrikoti või paberist filtrikoti (lisavarustus) asendit. Pange imipea õigesti kohale ja lukusta- ge. Pange kohale vigastamata peafiltri korv. Paigaldage mootorikaitsefilter õigesti. Kui riket ei ole võimalik kõrvaldada, tu- leb lasta klienditeenindusel seadet kont- rollida. Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. Korrashoid ja tehnohooldus Peafiltri korvi puhastamine Heitõhu filtri vahetamine Mootori kaitsefiltri väljavahetamine Abi häirete korral Masin lülitub töö ajal välja Imiturbiin ei tööta Imemisjõud väheneb Tolm pääseb imemisel välja Klienditeenindus Garantii 124 ET– 4 Kasutage ainult originaaltarvikuid ja origi- naalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tege- mise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. 5.957-594 Allakirjutanud toimivad juhatuse korraldu- sel ja volitusel. dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: [phone] Faks: [phone] Winnenden, 2017/01/01 Lisavarustus ja varuosad ELi vastavusdeklaratsioon Toode: Kuivimur Tüüp: 1.355-xxx Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL 2011/65/EL 2009/125/EÜ Kohaldatud ühtlustatud standardid: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Kohaldatud riiklikud standardid

Kohaldada määruse 666/2013 Chief Executive Officer Head of Approbation 125ET– 5 Tehnilised andmed T 12/1 Hf Võrgupinge V 110 Sagedus Hz 1~ 400 Paagi maht l 12 Õhukogus (maks.) l/s 54 Alarõhk (maks.) kPa (mbar) 22,7 (227) Elektriohutusklass II Imivooliku liitmik (C-DN/C-ID) mm 32 pikkus x laius x kõrgus mm 410 x 315 x 340 Tüüpiline töömass kg 7,8 Ümbritsev temperatuur (maks.) °C +40 Tuvastatud väärtused vastavalt standardile EN 60335-2-69 Helirõhu tase L

dB(A) 1 Käte/käsivarte vibratsiooniväärtus m/s

0,2 Ökodisain vastavalt 666/2013-le Energiaklass -- C Ligikaudne aastane energiatarbimine kWh/a 36,0 Põranda vaipkatte puhastamise klass -- E Kõvade põrandakatete puhastamise klass -- D Tolmu emissiooniklass -- C Müratase L
