KASUTUSJUHEND NT 702 Adv Kärcher

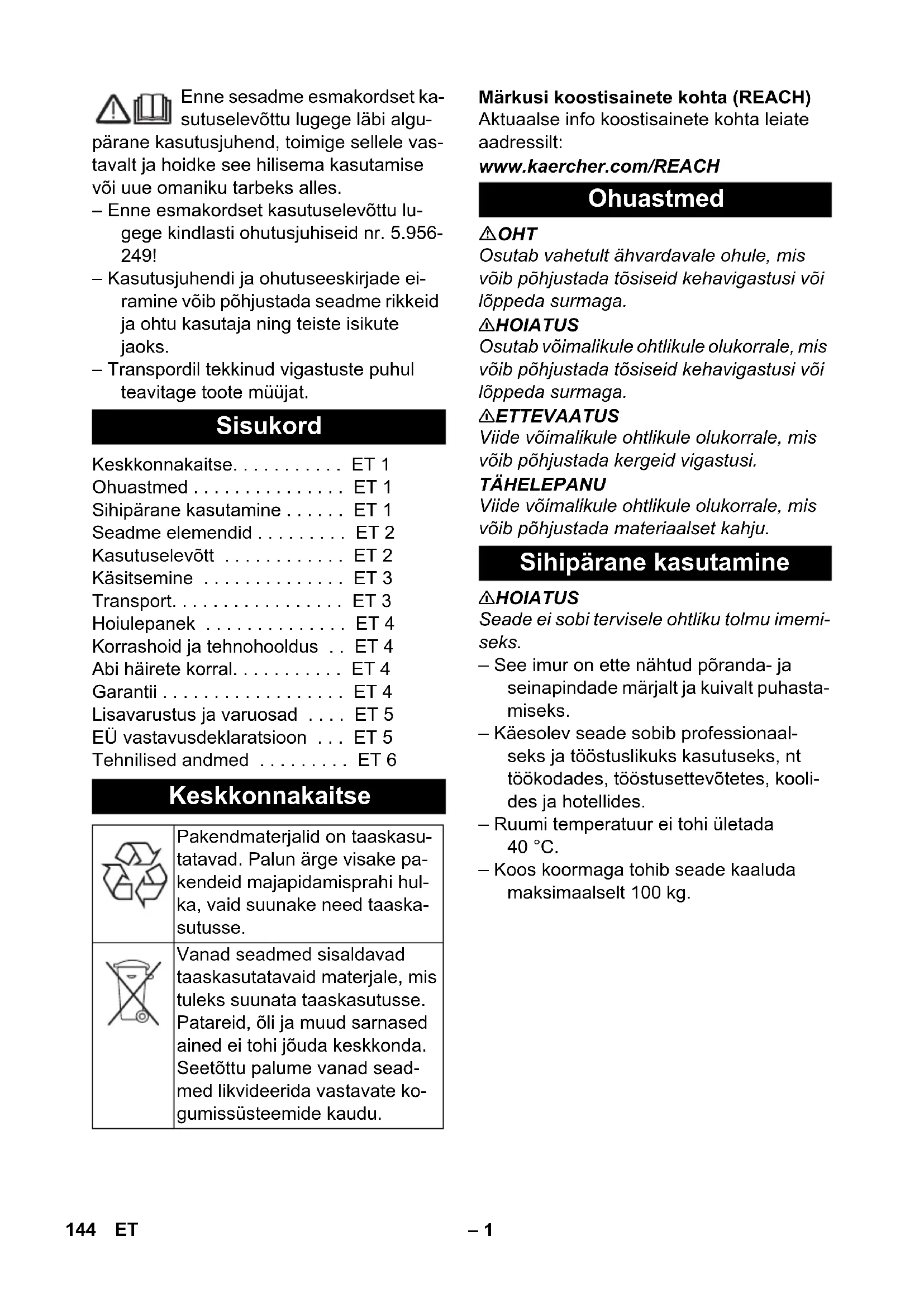

EU 6.647-069.0 10 м GB 6.649-803.0 10 м 143BG– 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. – Enne esmakordset kasutuselevõttu lu- gege kindlasti ohutusjuhiseid nr. 5.956- 249! – Kasutusjuhendi ja ohutuseeskirjade ei- ramine võib põhjustada seadme rikkeid ja ohtu kasutaja ning teiste isikute jaoks. – Transpordil tekkinud vigastuste puhul teavitage toote müüjat. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH OHT Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. 몇 HOIATUS Seade ei sobi tervisele ohtliku tolmu imemi- seks. – See imur on ette nähtud põranda- ja seinapindade märjalt ja kuivalt puhasta- miseks. – Käesolev seade sobib professionaal- seks ja tööstuslikuks kasutuseks, nt töökodades, tööstusettevõtetes, kooli- des ja hotellides. – Ruumi temperatuur ei tohi ületada 40 °C. – Koos koormaga tohib seade kaaluda maksimaalselt 100 kg. Sisukord Keskkonnakaitse. . . . . . . . . . . ET 1 Ohuastmed . . . . . . . . . . . . . . . ET 1 Sihipärane kasutamine . . . . . . ET 1 Seadme elemendid . . . . . . . . . ET 2 Kasutuselevõtt . . . . . . . . . . . . ET 2 Käsitsemine . . . . . . . . . . . . . . ET 3 Transport. . . . . . . . . . . . . . . . . ET 3 Hoiulepanek . . . . . . . . . . . . . . ET 4 Korrashoid ja tehnohooldus . . ET 4 Abi häirete korral. . . . . . . . . . . ET 4 Garantii . . . . . . . . . . . . . . . . . . ET 4 Lisavarustus ja varuosad . . . . ET 5 EÜ vastavusdeklaratsioon . . . ET 5 Tehnilised andmed . . . . . . . . . ET 6 Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hul- ka, vaid suunake need taaska- sutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Ohuastmed Sihipärane kasutamine 144 ET– 2 1 Tähtpeaga kruvi 2 Padruni filter 3 Mehaaniline ülevoolukaitse 4 Imipea 5 Imemisvoolik 6 Tõukesang 7 Kaablikonks 8 Imipea lukustus 9 Mustusemahuti 10 Imitutsid 11 Juhtratas 12 Transpordiraam 13 Raami käepide 14 Põrandadüüs 15 Imitoru 16 Kandekäepide 17 Põlv 18 Seadme lüliti imiturbiin 2 19 Seadme lüliti imiturbiin 1 20 Seadme lüliti imiturbiin 3 21 Põrandaotsaku koht 22 Väljalaskevoolik 23 Imitorude hoidik 24 Vuugiotsaku hoidik 25 Võrgukaabel 26 Tüübisilt TÄHELEPANU Maksimaalselt lubatud võrguimpedantsi elektrilises ühenduspunktis (vt tehnilistest andmetest) ei tohi ületada. Kahtluse korral ühenduspunkti võrguimpedantsi osas pöör- duge palun oma energiaettevõtte poole. TÄHELEPANU Kahjustusoht! Padrunfiltrit ei tohi imemisel kunagi eemaldada. – Peentolmu imemisel võib lisaks paber- filtrikotti või membraanfiltrit (lisavarus- tus) kasutada. Joonis Avage imemispea lukk ja eemaldage see. Pange paberfiltrikott või membraanfilter (lisavarustus) kohale. Paigaldage imemispea ja lukustage see. Joonis Harjaribade mahamonteerimine. Kummihuulte paigaldamine. Märkus: Kummiliistude mustriga pool peab jääma väljapoole. – Märja mustuse imemiseks tuleb paber- filtrikott või membraanfilter (lisatarvik) alati eemaldada. – Soovitatav on kasutada spetsiaalset filtrikotti (märg) (vt filtrisüsteemid). TÄHELEPANU Kahjustusoht! Padrunfiltrit ei tohi imemisel kunagi eemaldada. – Pärast märgimu lõpetamist: Puhastage mehaanilist ülevoolukaitset ning mahu- tit niiske lapiga ja kuivatage. – Vahetul üleminekul märgimemiselt kui- vimemisele tuleb märg padrunfilter asendada kuivaga. Seadme elemendid Kasutuselevõtt Elektriühendus Kuivimemine Paberfiltrikoti (lisavarustus) paigaldamine Märgpuhastus Kummiliistude paigaldus Paberkoti eemaldamine Märgimu padrunfiltriga 145ET– 3 Avage imemispea lukk ja eemaldage see. Kruvige tähtpeaba kruvi maha ja tõm- make padrunfilter ära. Joonis Keerake tähtpeaba kruvi kinni. Paigaldage märgfilter. Paigaldage imemispea ja lukustage see. TÄHELEPANU Kahjustusoht! Märgfiltrit ei tohi imemisel kunagi eemaldada. – Pärast märgimu lõpetamist: Puhastage mehaanilist ülevoolukaitset ning mahu- tit niiske lapiga ja kuivatage. – Üleminekul märgimemiselt kuivimemi- sele tuleb märgfilter asendada padrun- filtriga. 몇 ETTEVAATUS Järgige kohalikke heitvete käitlemise ees- kirju. Metallpaagiga seade: Joonis Plastpaagiga seade: Joonis Laske must vesi väljalaskevooliku abil välja. Joonis Imivoolik on varustatud kiirühendus-süs- teemiga. Ühendada saab kõiki C-40/C-DN- 40 lisatarvikuid. Ühendadage võrgupistik. Lülitage seade sisse. – Imikanal on varustatud ujukiga. – Kui kõrgeim lubatud musta vee tase anumas on käes, katkestatakse ime- misvool. Lülitage seade välja. Tühjendage paak. Lülitage seade välja. Tõmmake toitejuhe pistikupesast välja. Tühjendage paak. Imege seade seest ja väljast puhtaks ja pühkige niiske lapiga üle. Kerige imivoolik ja toitekaabel kokku ja riputage tõukesangale. Hoidke seadet kuivas ruumis, kaitstuna omavolilise kasutamise vastu. 몇 ETTEVAATUS Vigastusoht! Transportimisel jälgige sead- me kaalu. Võtke imitoru koos põrandaotsakuga hoidikust välja. Kandmiseks võtke kinni seadme kandesangast ja imitorust, mit- te tõukesangast. Pikemate vahemaadega transpordiks tõmmata seadet enda järel tõukesan- gast. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Märgimu märgfiltriga (lisavarustus) Must vesi välja lasta Kiirühendus Käsitsemine Seadme sisselülitamine Tolmumahuti tühjendamine Seadme väljalülitamine Pärast iga kasutamist Seadme ladustamine Transport 146 ET– 4 몇 ETTEVAATUS Vigastusoht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult siseruu- mides. OHT Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Avage imemispea lukk ja eemaldage see. Kruvige tähtpeaba kruvi maha, tõmma- ke padrunfilter maha ja asendage uue- ga. Keerake tähtpeaba kruvi kinni. Paigaldage imemispea ja lukustage see. Avage imemispea lukk ja eemaldage see. Kruvige tähtpeaba kruvi maha ja tõm- make padrunfilter ära. Puhastage mehaanilisst ülevoolukait- set niiske lapiga. Pange padrunfilter kohale. Keerake tähtpeaba kruvi kinni. Paigaldage imemispea ja lukustage see. OHT Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Kontrollige vooluvarustuse pistikupesa ja kaitset. Kontrollige toitekaablit, toitepistikut ja mehaanilist ülevoolukaitset. Lülitage seade sisse. Tühjendage paak. Lülitage seade välja ja oodake 5 sekun- dit, lülitage seade 5 sekundi järel uuesti sisse. Eemaldage imidüüsi, imitoru, imivooliku või padrunifiltri ummistused. Vahetage imipeaja mahuti vahel olev ti- hend välja. Vahetage paberfiltrikott. Puhastage või vahetage membraanfilt- rit (lisavarustus) voolava vee all. Vahetage välja padrunifilter. Kontrollige väljalaskevooliku tihedust. Kontrollige, kas padrunfilter on õigesti paigaldatud. Vahetage välja padrunifilter. Kontrollige, kas ujuk liigub kergelt, vaja- dusel puhastage niiske lapiga või vahe- tage välja. Kui riket ei ole võimalik kõrvaldada, tu- leb lasta klienditeenindusel seadet kont- rollida. Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. Hoiulepanek Korrashoid ja tehnohooldus Padrunifiltri vahetamine Mehhaanilise ülevoolukaitse puhastamine Abi häirete korral Imiturbiin ei tööta Imiturbiin lülitub välja Imiturbiin ei hakka mahuti tühjendamise järel uuesti tööle Imemisjõud väheneb Tolm pääseb imemisel välja Mehhaaniline ülevoolukaitse (märgimu) ei toimi Klienditeenindus Garantii 147ET– 5 – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile ga- rantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta. – Valiku kõige sagedamini vajamineva- test varuosadest leiate te kasutusjuhen- di lõpust. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EÜ direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tege- mise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. 5.957-702 Allakirjutanud toimivad juhatuse korraldu- sel ja volitusel. dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2015/10/01 Lisavarustus ja varuosad EÜ vastavusdeklaratsioon Toode: Märg- ja kuivtolmuimeja Tüüp: 1.667-xxx Asjakohased EÜ direktiivid: 2006/42/EU (+2009/127/EU) 2004/108/EÜ 2011/65/EL Kohaldatud ühtlustatud standardid: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Kohaldatud riiklikud standardid

CEO Head of Approbation 148 ET– 6 Tehnilised andmed NT 70/1 NT 70/2 NT 70/3 Võrgupinge V 220-240 220-240 220-240 Sagedus Hz 1~ 50-60 1~ 50-60 1~ 50-60 Maksimaalne võimsus W 1200 2400 3600 Nominaalvõimsus W 1050 2100 3150 Maksimaalselt lubatav võr- guimpedants oomi -- (0.282+j0.176) (0.195+j0.122) Paagi maht l 71 71 71 Vedeliku täitekogus l 57 57 57 Õhukogus (maks.) l/s 56 2x 56 3x 56 Alarõhk (maks.) kPa (mbar) 20,8 (208) 20,8 (208) 20,8 (208) Kaitse liik -- IPX4 IPX4 IPX4 Elektriohutusklass II II II Imivooliku liitmik (C-DN/C-ID) mm 40 40 40 pikkus x laius x kõrgus mm 720 x 510 x

Tüüpiline töömass kg 22,9 25,2 27,6 kg -- 25,6 (Me) -- Ümbritsev temperatuur (maks.) °C +40 +40 +40 Tuvastatud väärtused vastavalt standardile EN 60335-2-69 Helirõhu tase L

dB(A) 1 1 1 Käte/käsivarte vibratsiooni- väärtus m/s
