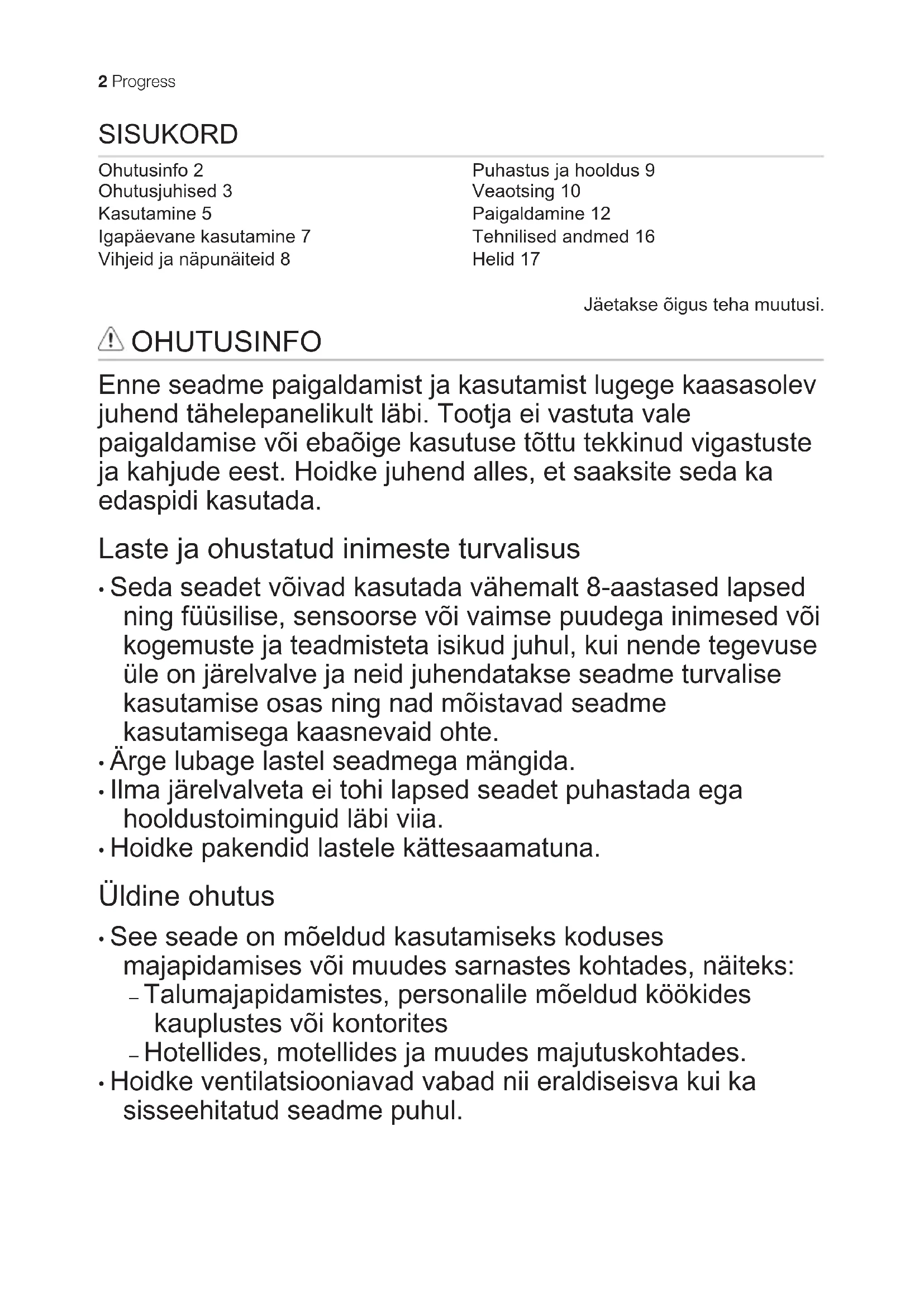

KASUTUSJUHEND PK1803 PROGRESS

Igapäevane kasutamine 7

Vihjeid ja näpunäiteid 8

Puhastus ja hooldus 9

Veaotsing 10

Paigaldamine 12

Tehnilised andmed 16

Helid 17

Jäetakse öigus teha muutusi.

! OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud vigastuste ja kahjude eest. Hoidke juhend alles, et saaksite seda ka edaspidi kasutada.

Laste ja ohustatud inimeste turvalisus

• Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning füüsilise, sensoorse või vaimse puudega inimesed või kogemuste ja teadmisteta isikud juhul, kui nende tegevuse üle on järelvalve ja neid juhendatakse seadme turvalise kasutamise osas ning nad mõistavad seadme kasutamisega kaasnevaid ohte.
• Ärge lubage lastel seadmega mängida.
• Ilma järelvalveta ei tohi lapsed seadet puhastada ega hooldustoiminguid läbi viia.
• Hoidke pakendid lastele kättesaamatuna.

Üldine ohutus

• See seade on möeldud kasutamiseks koduses majapidamises või muudes sarnastes kohtades, näiteks:
• Talumajapidamistes, personalile möeldud köökides kauplustes või kontorites
• Hotellides, motellides ja muudes majutuskohtades.

- Hoidke ventilatsiooniavad vabad nii eraldiseisva kui ka sisseehitatud seadme puhul.

• Ärge kasutage sulamisprotsessi kiirendamiseks mehhaanilisi ega muid vahendeid – kasutage ainult tooja soovitatud tarvikuid.
  • Vältige külmutusagensi süsteemi kahjustamist.
• Ärge kasutage toiduainete hoidmiseks möeldud osades elektrilisi seadmeid, kui need pole tootja poolt spetsiaalselt soovitatud.
• Ärge kasutage seadme puhastamiseks vee- või aurupihustit.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.
• Ärge hoidke selles seadmes süttivaid aineid ega plahvatusohtlikke esemeid (nt aerosoolpihusteid).
• Kui toitejuhe on vigastatud, laske see ohutuse möttes välja vahetada tootja, selle volitatud hooldekeskuses või lihtsalt kvalifitseeritud isiku poolt.

OHUTUSJUHISED

Paigaldamine

HOIATUS! Seadet tohib paigaldada ainult kvalifitseeritud elektrik!

- Eemaldage köik pakkematerjalid.

- Kahjustatud seadet ei tohi paigaldada ega kasutada.

- Järgige seadmega kaasas olevaid paigaldusjuhiseid.

- Olge seadme teise kohta viimisel ettevaatlik, sest see on raske. Kasutage alati kaitsekindaid.

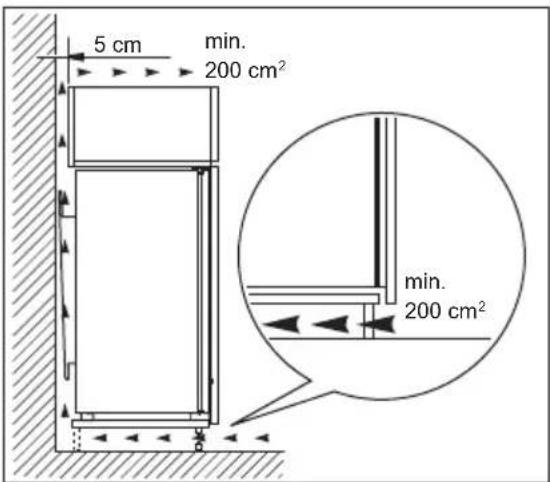

- Jälgige, et öhk saaks seadme ümber vabalt liikuda.

- Enne seadme vooluvõrku ühendamist oodake vähemalt 4 tundi. See on vajalik selleks, et öli saaks kompressorisse tagasi valguda.

- Ärge paigutage seadet radiaatorite, pliitide ega ahjude lähedusse.

- Seadme tagakülg tuleb paigutada vastu seina.

• Ärge paigutage seadet otsese päikesevalgusega kohta.
• Årge paigaldage seda seadet liiga niiskesse või külma kohta, näiteks soojustamata ruumi, garaaži või keldrisse.
• Seadme teise kohta viimisel tõstke seda esiservast, et vältida põranda kriimustamist.

Elektriühendus

HOIATUS! Tulekahju- ja elektrilöögioht!

• Seade peab olema maandatud.
- Kõik elektriühendused peab teostama kvalifitseeritud elektrik.
- Kontrollige, kas andmesildil toodud elektrilised parameetrid vastavad vooluvõrgu näitajatele. Vastasel juhul võtke ühendust elektrikuga.
- Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Veenduge, et te elektrilisi osi ei vigastaks (nt toitepistikut, toitejuhet, kompressorit). Elektriliste osade vahetamiseks pöörduge teeninduskeskusse või elektriku poole.
• Toitejuhe peab jääma toitepistikust allapoole.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Seadet välja lülitades ärge tömmake toitekaablist. Hoidke alati kinni toitepistikust.

Kasutamine

HOIATUS! Vigastuse, põletuse või elektrilöögioht!

- Ärge muutke seadme tehnilisi omadusi.

- Ärge pange seadmesse muid elektriseadmeid (nt jäätisevalmistajat), kui see pole tootja poolt ette nähtud.

- Olge ettevaatlik külmutusagensi süsteemiga – see on örn. Külmutusagens sisaldab isobutaani (R600a), mis on suhteliselt keskkonnaohutu gaas. Siiski on see tuleohtlik.

- Kui külmutusagens on viga saanud, siis veenduge, ega seadmest ei tule leeke või suitsu. Öhutage ruum korralikult.

- Jälgige, et kuumad esemed ei puutuks vastu seadme plastpindu.

- Ärge hoidke seadmes süttivaid gaase ega vedelikke.

- Årge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale.

- Ärge katsuge kompressorit ega kondensaatorit. Need on kuumad.

Puhastus ja hooldus

HOIATUS! Seadme vigastamise või kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti.
• Selle seadme jahutusüksus sisaldab süsivesinikke. Süsteemi tohib hooldada ja laadida ainult kvalifitseeritud tehnik.
• Kontrollige regulaarselt külmiku äravooluava; vajadusel puhastage. Kui äravooluava on ummistunud, koguneb sulamisvesi seadme põhjale.

Jäätmekäitlus

HOIATUS! Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.
• Lõigake toitekaabel seadme küljest lahti ja visake ära.
• Eemaldage uksekäepide, et vältida laste ja loomade seadmesse löksujäämist.
• Selle seadme külmutusagensi süsteem ja isolatsioonimaterjalid on osoonisõbralikud.
• Isolatsioonivaht sisaldab tuleohtlikku gaasi. Seadme õige kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Ärge vigastage soojusvaheti läheduses paiknevat jahutusüksust.

KASUTAMINE

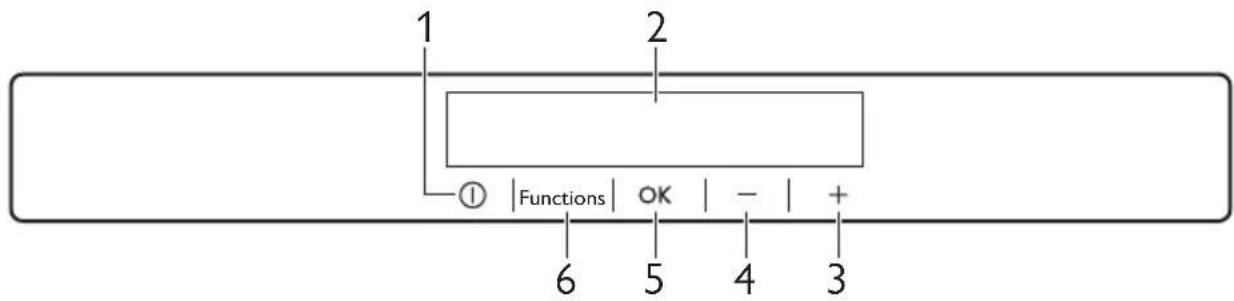

Juhtpaneel

1 ON/OFF-nupp
2 Ekraan
3 Temperatuuri töstmise nupp
4 Temperatuuri vähendamise nupp

5 OK-nupp
6 Functions-nupp

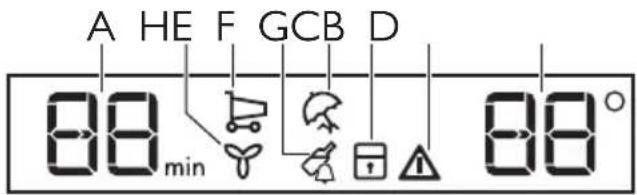

Ekraan

A HE F GCB D 88 min 88°

A) Taimeri funktsioon
B) Ventilaatori funktsioon
C) Intensive cooling-funktsioon
D) DrinksChill-funktsioon
E) Holiday-funktsioon
F) ChildLock-funktsioon
G) Hoiatusindikaator
H) Temperatuuri indikaator

Sisselülitamine

Ühendage toitepistik pistikupessa.

1. Kui ekraan on väljas, vajutage ON/OFF-nuppu.

1. Möne sekundi pärast võib kõlada hoiatussignaal. Kui ekraanile ilmub sümbol "DEMO", on seade demorežiimis. Vt jaotist "Veaotsing...".

Teise temperatuuri määramiseks vt jaotist "Temperatuuri reguleerimine".

Väljalülitamine

1. Vajutage 5 sekundit seadme SISSE/VÄLJA-nuppu.
   Ekraan lülitub välja.
2. Ühendage toitepistik pistikupesast lahti.

Temperatuuri reguleerimine

Külmiku jaoks valitud vaiketemperatuur on +5°C.

Temperatuurinäidikul kuvatakse valitud temperatuur.

Valitud temperatuur saavutatakse 24 tunni jooksul. Pärast elektrikatkestust jääb määratud temperatuur salvestatuks.

DrinksChill-funktsioon

Režiim DrinksChill on mõeldud valitud ajaks helisignaali määramiseks, mis on kasulik variant näiteks juhul, kui soovite mõnda toiduainet külmikus teatud kindel aeg jahutada.

1. Funktsiooni sisselülitamiseks vajutage Functions-nuppu, kuni ilmub vastav ikoon.
   Funktsiooni DrinksChill indikaator vilgub. Mõni sekund kuvab taimer määratud aega (30 minutit).
2. Taimeri väärtuse muutmiseks 1 minutilt 90 minutile vajutage temperatuuri vähendamise või temperatuuri tõstmise nuppu.
3. Kinnitamiseks vajutage OK. DrinkChill näidik. Taimer hakkab vilkuma (min).
   Pöördloenduse löppedes hakkab DrinksChill-indikaator vilkuma ja kölab helisignaal.
4. Helisignaali väljalülitamiseks ja funktsiooni löpetamiseks vajutage nuppu OK.

Funktsiooni saab pöördloenduse ajal alati välja lülitada, kui vajutate Functions, kuni DrinksChill-indikaator hakkab vilkuma; kinnitamiseks vajutage OK.

Aega saab pöördloenduse ajal ja enne löppu muuta, vajutades temperatuuri vähendamise või suurendamise nuppu.

ChildLock-funktsioon

Kõigi nuppude abil valitavate funktsioonide lukustamiseks valige funktsioon ChildLock.

1. Vajutage Functions-nuppu, kuni ilmub vastav ikoon.
   Funktsiooni ChildLock indikaator vilgub.
2. Kinnitamiseks vajutage OK.
   Kuvatakse indikaator ChildLock.
3. Funktsiooni väljalülitamiseks vajutage Functions-nuppu, kuni ChildLock-indikaator hakkab vilkuma ja vajutage siis kinnitamiseks OK.
   ChildLock-indikaator kustub.

IntensiveCooling

Kui külmikusse tuleb korraga paigutada suur hulk toitu (näiteks pärast sisseostude tegemist), on soovitatav aktiveerida IntensiveCooling, et toit kiiremini maha jahutada ja vältida külmikus juba olevate toitude soojenemist.

IntensiveCooling lülitub automaatselt välja ligikaudu 6 tunni pärast.

1. Funktsiooni sisselülitamiseks tehke järgmist.
   a. Vajutage Functions, kuni ilmub vastav ikoon.
   Funktsiooni IntensiveCooling indikaator vilgub.
   b. Kinnitamiseks vajutage OK.
   Kuvatakse indikaator IntensiveCooling.
2. Funktsiooni väljalülitamiseks enne selle automaatset löppemist tehke järgmist.
   a. Vajutage Functions-nuppu, kuni indikaator IntensiveCooling hakkab vilkuma.
   b. Kinnitamiseks vajutage OK.
   IntensiveCooling-indikaator kustub.

Määrates külmiku jaoks möne muu temperatuuri, lülitub see funktsioon välja.

Puhkusefunktsioon

See funktsioon võimaldab hoida külmiku suletuna ja tühjana pikal puhkuseperioodil, ilma halva lõhna tekkimiseta.

Kui puhkusefunktsioon on sees, siis peab külmikuosa olema tühi.

1. Vajutage Functions, kuni ilmub vastav ikoon.
   Puhkus-indikaator hakkab vilkuma.
   Külmiku temperatuuri indikaatoril kuvatakse määratud temperatuur.
2. Kinnitamiseks vajutage OK.
   Kuvatakse Puhkuse indikaator.
   Et funktsioon välja lülitada, korrake toimingut, kuni Puhkuse indikaator kustub.

Määrates külmiku jaoks mõne muu temperatuuri, lülitub see funktsioon välja.

IGAPÄEVANE KASUTAMINE

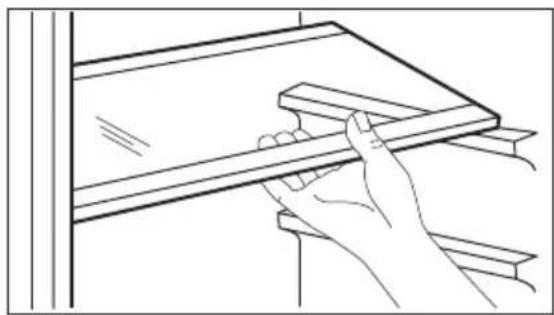

Liigutatavad riiulid

Külmiku seintel on mitu siini, mille abil saab riiuleid paigaldada nii, nagu teile meeldib.

Piisava õhuringluse tagamiseks ärge teisaldage klaasriiulit, mis asub pudeliriiuli kohal.

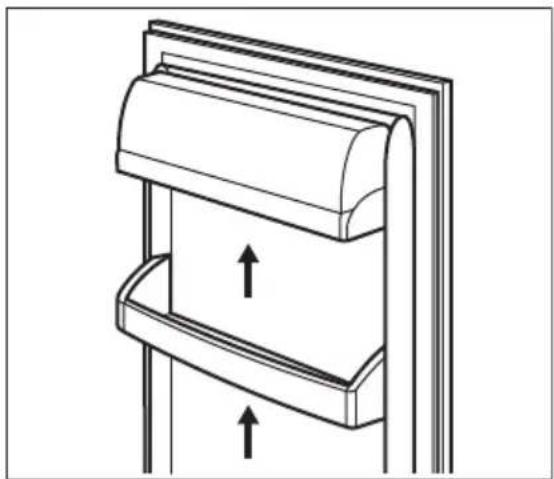

Ukseriiulite paigutamine

Erineva suurusega toidupakendite hoiustamiseks saab ukseriuleid paigutada erinevatele körgustele.

Selleks võite teha järgmist:

1. Tõmmake riiulit järk-järgult nooltega näidatud suunas, kuni see lahti tuleb.

Lahtise ukse signaal

Kui uks jääb mõneks minutiks lahti, kõlab hoiatussignaal. Lahtise ukse hoiatusindikaatorid on järgmised:

• vilkuv hoiatusindikaator;
- helisignaal.
Tavaliste tingimuste taastumisel (uks sulgemisel) helisignaal vaikib.

Signaalifaasis saab heli välja lülitada, kui vajutate mõnda juhtpaneeli nuppu.

1. Paigutage riiul soovikohaselt ümber.

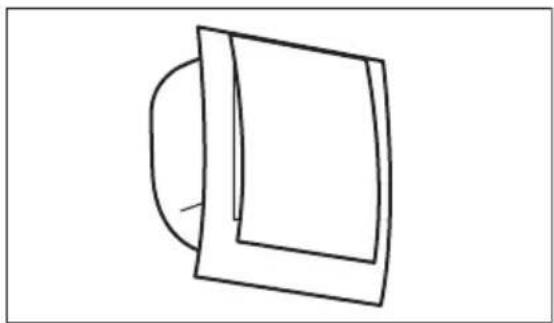

Ventilaator

Külmikuosa on varustatud seadeldisega, mis võimaldab toiduainete kiiret jahutamist ja tagab sektsioonis ühtlasema temperatuuri.

See seadeldis lülitub vajadusel ise sisse, et taastada kiiresti vajalik temperatuur, kui ust on lahti hoitud, või juhul, kui ümbritsev temperatuur on liiga kõrge.

Seadeldise saab vajadusel käsitsi sisse lülitada (vt jaotist "Ventilaatori funktsioon").

VIHJEID JA NÄPUNÄITEID

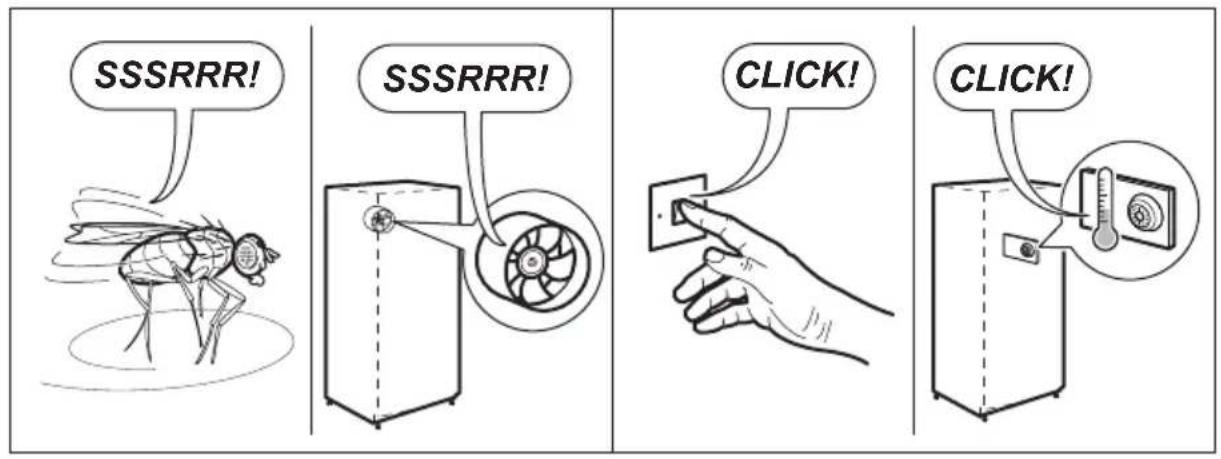

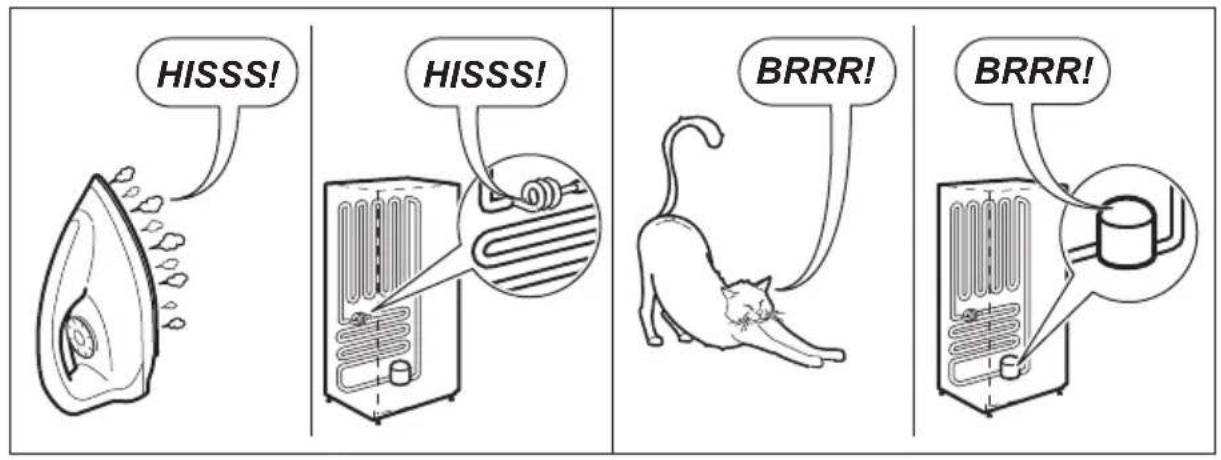

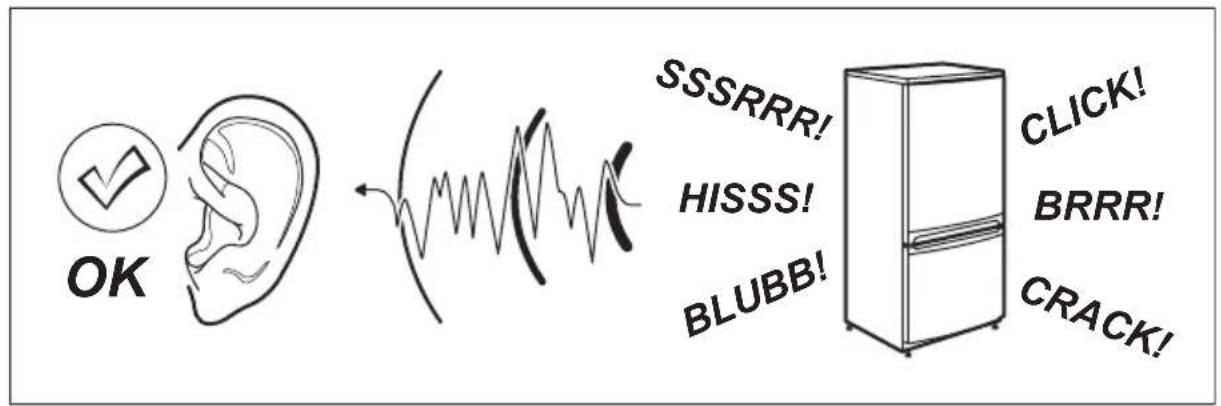

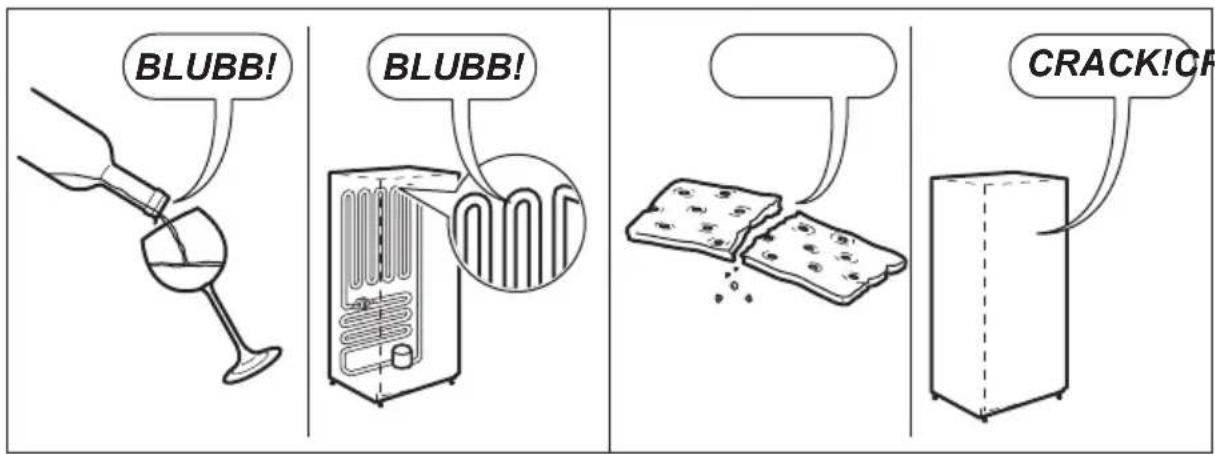

Normaalsed töötamise ajal kostuvad helid

Järgmised helid on töötamise ajal normaalsed:

• Nõrk vulisemise ja mulisemise heli süsteemist, kui külmutusagensi pumbatakse.
• Vihisev ja tuksuv heli kompressorist, kui külmutusagensi pumbatakse.
• Järsk praksuv heli seadme seest, mida põhjustab soojuspaisumine (loomulik ja ohutu füüsikaline nähtus).
• Nõrk klõpsuv heli temperatuuri regulaatorist, kui kompressor lülitub sisse või välja.

Näpunäiteid energia säästmiseks

• Ärge avage sügavkülmiku ust sageli ja ärge jätke ust lahti kauemaks, kui hädavajalik.
• Kui ruumi temperatuur on kõrge või kui seade on täis ja temperatuuriregulaator on seatud madalale tasemele, võib kompressor pidevalt töötada, põhjustades härmatise või jää tekkimist aurustil. Sellisel juhul seadke temperatuuriregulaator soojemale tasemele, et võimaldada automaatset sulatamist ja vähendada seeläbi energia tarbimist.

Soovitusi värske toidu säilitamiseks külmikus

Parima tööjõudluse tagamiseks:

Ventilaator katkestab töö, kui uks on lahti ja jätkab tööd kohe pärast ukse sulgemist.

• ärge pange külmikusse sooja toitu või auravaid vedelikke,
• katke toiduained kinni või mähkige sisse, eriti juhul, kui toiduaine on tugeva lõhnaga,
• pange toidud külmikusse nii, et öhk saaks nende ümber liikuda.

Näpunäiteid toidu säilitamiseks külmikus

Näpunäited:

• Liha (igasugune): mähkige polüetüleenkillesse ja pange juurviljasahtli kohal olevale klaasriiulile.
• Sel viisil säilitage liha ainult üks või kaks päeva, mitte rohkem.
• Küpsetatud toidud, külmad road jms: tuleks kinni katta; paigutada võib neid igale riiulile.
• Puu- ja köögiviljad: puhastada korralikult ja panna vastava(te)sse sahtli(te)sse.
• Või ja juust: hoida sobivas hermeetilises pakendis või mähkida alumiiniumfooliumisse või polüetüleenkillesse, et õhk toiduainest eemal hoida.
• Pudelid: keerake peale kork ja paigutage ukse küljes olevale pudeliriiulile või pudelirestile (kui see on olemas).
• Pakkimata banaane, kartuleid, sibulaid, küüslauku ei tohi külmikus hoida.

PUHASTUS JA HOOLDUS

HOIATUS! Vt ohutust käsitlevaid peatükke.

Üldised hoiatused

ETTEVAATUST! Eemaldage seade vooluvõrgust enne igasuguste hooldustööde tegemist.

Seadme jahutussüsteem sisaldab süsivesinikke; süsteemi võivad hooldada ja täita ainult volitatud tehnikud.

Seadme tarvikuid ega osi ei tohi pesta nõudepesumasinas.

Regulaarne puhastamine

ETTEVAATUST! Ärge tömmake, teisaldage ega vigastage torusid ja/või kaableid, mis paiknevad korpuses.

ETTEVAATUST! Olge ettevaatlik, et vältida jahutussüsteemi vigastamist.

ETTEVAATUST! Seadme teisaldamisel tõstke seda esiservast, et vältida põranda kriimustamist.

Seadet tuleb regulaarselt puhastada:

1. Puhastage seadme sisemus ja tarvikud sooja vee ja neutraalse pesuvahendiga.
2. Kontrollige regulaarselt uksetihendeid ja pühkige need puhtaks, eemaldades mustuse ja prahi.
3. Loputage ja kuivatage põhjalikult.
4. Puhastage seadme tagaküljel asuvat kondensaatorit ja kompressorit harjaga.

See parandab seadme jõudlust ja vähendab elektritarbimist.

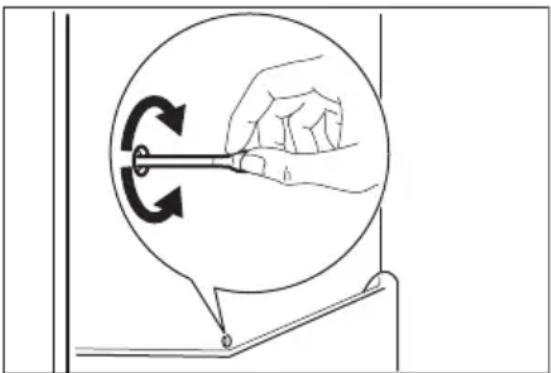

Külmiku sulatamine

Normaalkasutuse ajal eemaldatakse härmatis külmiku aurusti küljest automaatselt iga kord, kui kompressor seiskub. Sulamisvesi nõrgub mööda renni spetsiaalsesse seadme tagaküljel kompressori kohal asuvasse anumasse, kus see aurustub.

Puhastage regulaarselt külmiku sees keskel olevat äravooluava auku, et ära hoida vee kogunemist ja külmikus olevatesse toiduainetesse imbumist.

Seadme mittekasutamise periodid

Kui seadet pikema aja jooksul ei kasutata, siis rakendage järgmisi ohutusmeetmeid:

1. Ühendage seade vooluvõrgust lahti.
2. Eemaldage köik toiduained.
3. Puhastage seade ja köik tarvikud.
4. Jätke uks/uksed lahti, et vältida ebameeldivate löhnade tekkimist.

HOIATUS! Kui seade jääb sisse, siis paluge kellelgi seda aeg-ajalt kontrollida, et vältida säilitatava toidu riknemist elektrikatkestuse korral.

HOIATUS! Vt ohutust käsitlevaid peatükke.

Mida teha, kui...

Probleem Võimalik põhjus Lahendus
Seade ei tööta. Seade on välja lülitatud. Lülitage seade sisse.
Toitepistik ei ole korralikult	pistikupessa ühendatud.	Ühendage toitepistik korralikult pistikupessa.
Pistikupesas ei ole voolu. Ühendage pistikupessa mõni		muu elektriseade. Võtke ühen-dust kvalifitseeritud elektriku-ga.
Seade teeb liiga valju müra. Seade ei ole paigutatud tasapinnaliselt.		Kontrollige, kas seade paikneb stabiilselt.
Heli- või visuaalne hoiatus on sees.	Seade on hiljuti sisse lüli-tatud või on temperatuur veel liiga kõrge.	Vt jaotist "Avatud ukse hoia-tus" või "Kõrge temperatuuri hoiatus".
	Temperatuur seadmes on liiga kõrge.	Vt jaotist "Avatud ukse hoia-tus" või "Kõrge temperatuuri hoiatus".
	Uks on jäänud lahti. Sulgege uks.
	Temperatuur seadmes on liiga kõrge.	Pöörduge kvalifitseeritud elek-triku või lähima teeninduske-skuse poole.
Numbrite asemel kuvatakse temperatuurinäidikul kandi-line sümbol.	Temperatuurisensori pro-bleem.	Võtke ühendust lähima teenin-duskeskusega (jahutussüs-teem hoiab jätkuvalt toi-duained külmana, kuid tem-peratuuri reguleerimine pole võimalik).
Lamp ei põle. Lamp on ooterežiimis. Sulgege ja avage uks.
Lamp ei põle. Lamp on rikkis. Pöörduge teeninduskeskusse.
Kompressor töötab pidevalt. Temperatuur on valesti valitud.		Vt jaotist "Kasutamine".
Panite külmikusse korraga	liiga palju toiduaineid.	Oodake paar tundi, seejärel kontrollige uuesti tempera-tuuri.
Toa temperatuur on liiga	kõrge.	Kontrollige andmesildil olevat kliimaklassi.
Seadmesse paigutatud toit	oli liiga soe.	Enne toidu hoiustamist laske sel jahtuda toatemperatuurini.
	Uks ei ole korralikult suletud.	Vt jaotist "Ukse sulgemine".
	Funktsioon IntensiveCooling on sisse lülitatud.	Vt "Funktsioon IntensiveCooling".
Kompressor ei hakka kohe tööle pärast IntensiveCooling-lüliti vajutamist või pärast temperatuuri muutmist.	See on normaalne, viga ei ole.	Kompressor käivitub mõne aja pärast.
Külmutuskapi sees voolab vesi.	Vee väljavooluava on ummistunud.	Puhastage vee väljavooluava.
	Toiduained takistavad vee voolamist veekogumis-nõusse.	Veenduge, et toiduained ei puutuks tagapaneeli.
Põrandal on vett. Sulamisvee	väljavooluava ei ole ühendatud kompressori kohal asuva aurustumisrenniga.	Kinnitage sulamisvee väljavoolujuhik aurustumisrenni.
Temperatuuri ei saa määra-ta.	Funktsioon FastFreeze või IntensiveCooling on sisse lülitatud.	Lülitage funktsioon Fast-Freeze või IntensiveCooling käsitsi välja või oodake temperatuuri seadistamisega, kuni funktsioon on automaatselt lähtestunud. Vt "Funktsioon FastFreeze või IntensiveCool-ing".
Ekraanil kuvatakse DEMO. Seade on demorežiimis. Hoidke OK allavajutatult umbes 10 sekundit, kuni kos-tab pikk signaal ja ekraan lülitub veidikeseks välja.
Temperatuur seadmes on liiga madal/kõrge.	Temperatuuriregulaator ei ole õigesti seadistatud.	Valige kõrgem/madalam temperatuur.
	Uks ei ole korralikult suletud.	Vt jaotist "Ukse sulgemine".
Probleem Võimalik põhjus Lahendus	Toidu temperatuur on liiga kõrge.	Laske toiduainetel jahtuda toate-temperatuurini, enne kui need külmikusse asetate.
	Hoiustasite korraga liiga palju toiduaineid.	Ärge pange külmikusse korra-ga liiga palju toitu.
	Ust on avatud liiga tihti. Avage uks ainult vajadusel.
	Funktsioon IntensiveCool-ing on sisse lülitatud.	Vt "Funktsioon IntensiveCool-ing".
	Seadmes ei ole külma õhu ringlust.	Veenduge, et seadmes on ta-gatud külma õhu ringlus.

Kui neist nõuannetest abi ei ole, helistage lähimasse vastava kaubamärgiga seotud teenindusse.

Lambi asendamine

Seade on varustatud pikaajalise sisemise LED-valgustiga.

Lampi tohib vahetada ainult hoolduskeskuse töötaja. Pöörduge müügijärgse teeninduse poole.

PAIGALDAMINE

Paigaldamine

Selle seadme võib paigaldada kuiva, hästiventileeritud kohta, kus ümbritsev temperatuur jääb seadme andmesildil olevasse kliimaklassi vahemikku:

Kliima-klass	Ümbritseva öhu temperatuur
SN +10°C kuni + 32°C
N +16°C kuni + 32°C
ST +16°C kuni + 38°C
T +16°C kuni + 43°C

Ukse sulgemine

1. Puhastage uksetihendid.
2. Vajadusel reguleerige ust. Vt jaotist "Paigaldamine".
3. Vajadusel asendage katkised uksetihendid uutega. Pöörduge müügijärgse teeninduse poole.

Kui temperatuur jääb sellest vahemikust väljapoole, võivad mõne mudeli töös tekkida probleemid. Öige töö on tagatud ainult ette nähtud temperatuurivahemikus. Kui te pole kindel, kuhu seade paigaldada, siis pöörduge müüja, klienditeeninduse või lähima teeninduskeskuse poole.

Elektriühendus

• Enne vooluvõrguga ühendamist veenduge, et andmesildil olevad elektriandmed vastavad teie kohalikule vooluvõrgule.
• Seade peab olema maandatud. Toitekaabli pistikul on selle jaoks vastav kontakt. Kui pistikupesa ei ole maandatud, konsulteerige pädeva elektrikuga ja ühendage seade eraldi

maandusjuhiga, mis vastab kehtivatele normidele.

• Seadme ohutusmeetmete eiramisel vabaneb tootja mis tahes vastutusest.
  • See seade vastab EÜ direktiividele.

Ventilatsiooninõuded

Seadme taga tuleb tagada piisav õhuringlus.

5 cm min. 200 cm² min. 200 cm²

ETTEVAATUST! Näpunäiteid ühendamise kohta leiate paigaldusjuhistest.

Ukse avamissuuna muutmine

Seadme uks avaneb paremale. Kui soovite, et uks avaneks vasakule, siis toimige enne seadme paigaldamist järgnevalt kirjeldatud viisil.

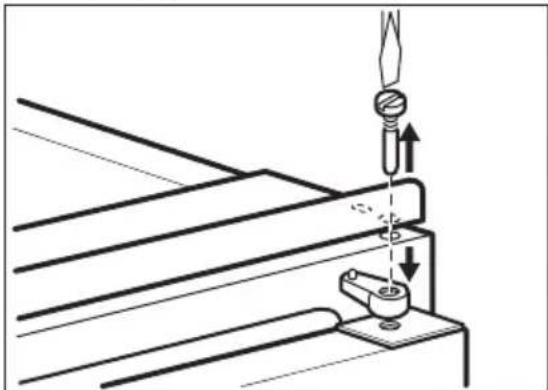

1. Keerake ülemine tihvt lahti ja võtke see välja.

1. Tõstke uks eest.
2. Eemaldage vahepuks.

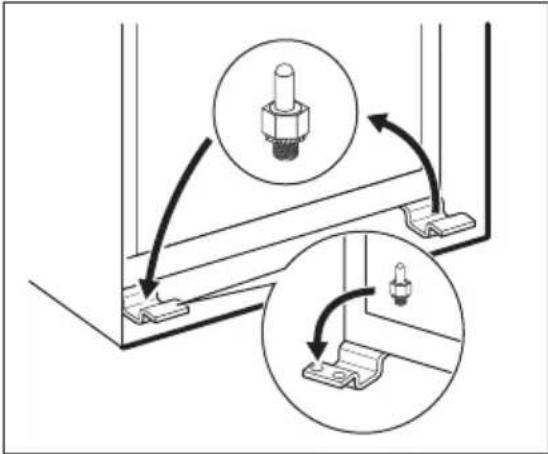

3. Keerake kruvikeeraja abil alumine tihvt lahti.

4. Kinnitage alumine tihvt vastasküljele.

1. Paigaldage vahepuks.
2. Paigaldage uks.
3. Pinguldage ülemine tihvt.

Seadme paigaldamine

ETTEVAATUST! Veenduge, et toitejuhet saab vabalt liigutada.

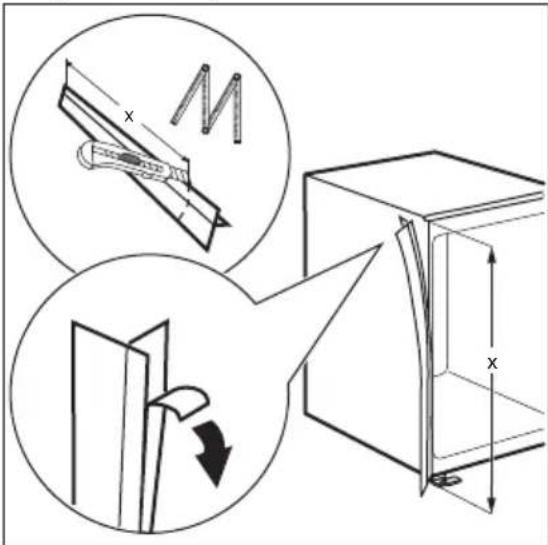

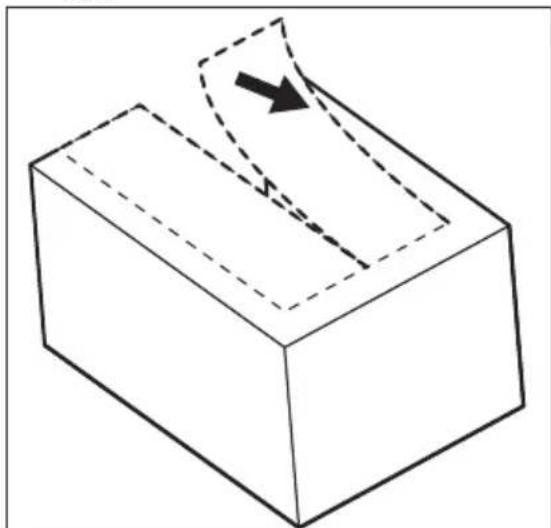

1. Vajadusel lõigake sobivas pikkuses liimiga tihendiriba ja kinnitage see joonisel kujutatud viisil seadme külge.

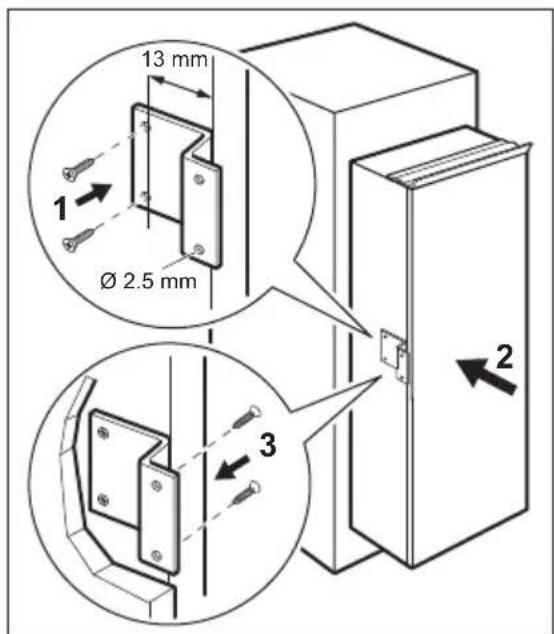

1. Kasutage kapi puurimisel ∅ 2,5 mm puuri (puurige maks. 10 mm sügavuselt).
2. Kinnitage kinnitusdetail seadme külge.

13 mm Ø 2.5 mm 1 2 3

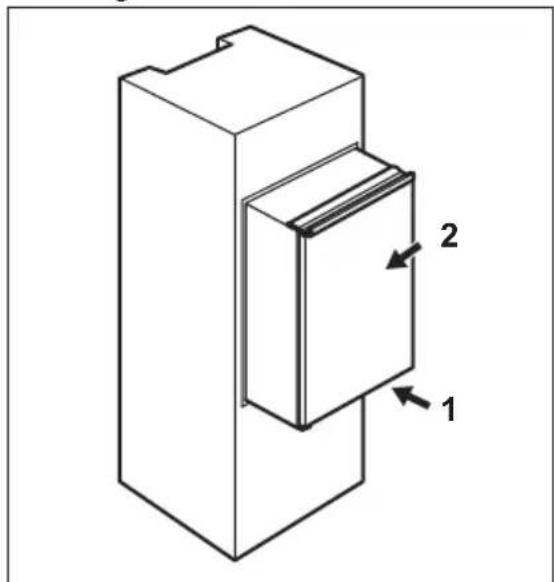

1. Paigutage seade paigaldusnišši.
2. Lükake seadet nooltega näidatud suunas (1), kuni ülaosa puutub vastu köögimööblit.

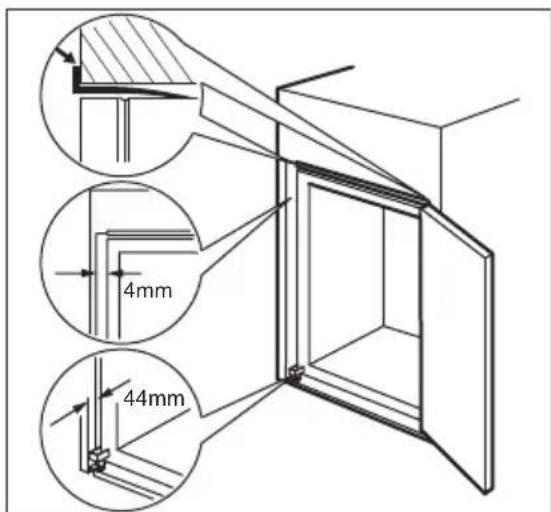

1. Lükake seadet vastu kappi nooltega näidatud suunas (2) uksehinge vastasküljel.
2. Kohandage seadme asendit nišis. Jälgige, et seadme ja kapi esiserva vahele jääb 44 mm vaba ruumi. Alumise hinge kate (leiate tarvikute kotist) tagab seadme ja köögimööbli vahelise öige vahekauguse. Jälgige, et seadme ja kapi vahele jääb 4 mm vaba ruumi.
3. Avage uks. Paigutage alumise hinge kate oma kohale.

4mm 44mm

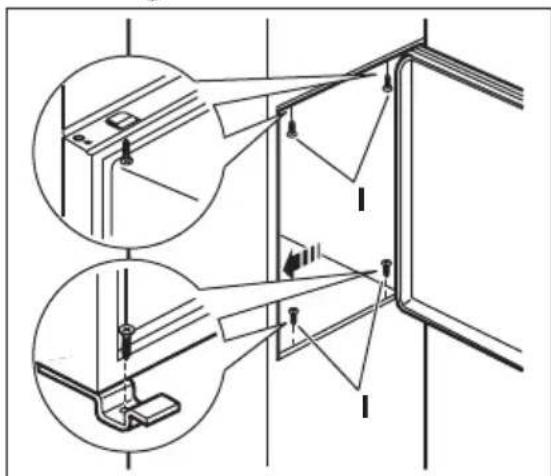

1. Kinnitage seade nišši 4 kruvi abil.

1. Eemaldage hinge kattelt õige osa (E). Parempoolse hinge puhul eemaldage osa DX, vasakpoolse hinge puhul osa SX.

1. Paigaldage ventilatsioonivõre (B).
2. Kinnitage hingedele hingekatted (E).

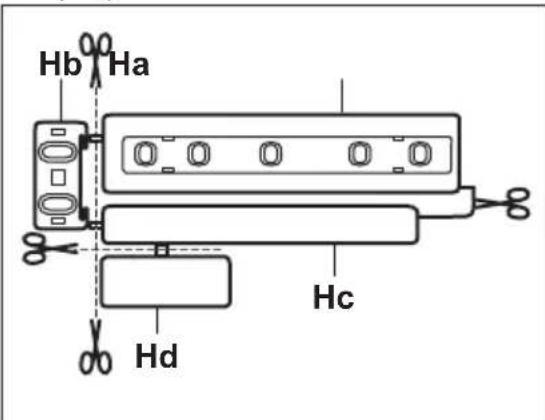

3. Eemaldage osad (Ha), (Hb), (Hc) ja (Hd).

1. Avage seadme uks ja köögimööbli uks 90-kraadise nurga all.
2. Asetage väike kandiline detail (Hb) juhikusse (Ha).
3. Pange seadme uks ja köögimööbliuks kokku ja märgistage avauste kohad.

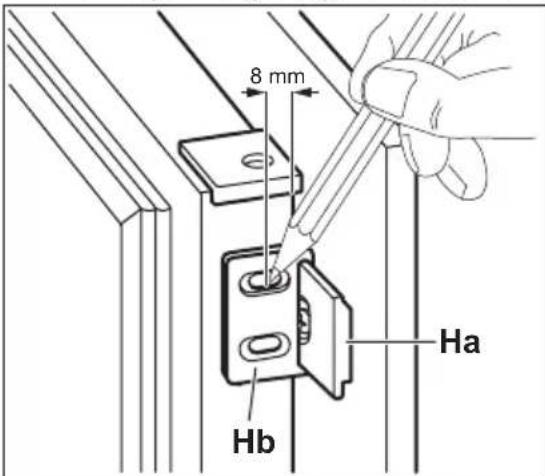

1. Eemaldage väikesed kandilised detailid ja puurige 8 mm kaugusele ukse välisservast ø 2 mm augud.
2. Asetage väike kandiline detail uuesti kohale ja kinnitage siis kaasasolevate kruvide abil.

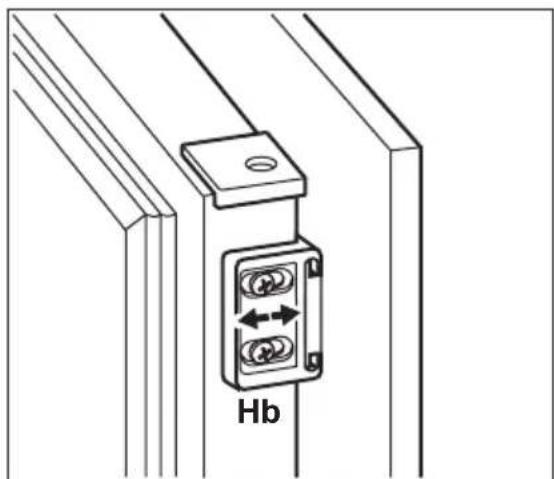

3. Seadke furnituuri luuk ja seadme uks kohakuti osa (Hb) abil.

Hb

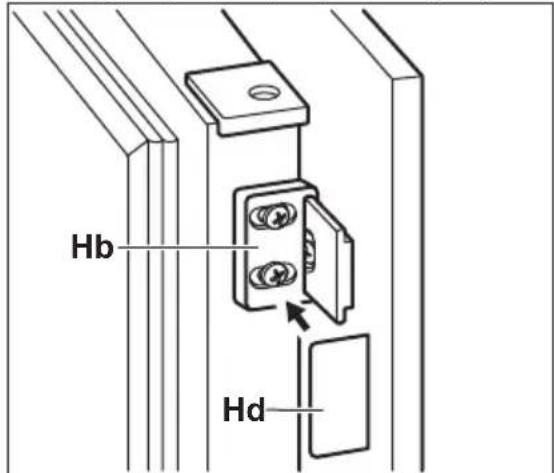

1. Vajutage osa (Hd) osale (Hb).


Hb Hd

Lõpuks kontrollige kõik üle, veendumaks, et:

• Kõik kruvid on kinni keeratud.
• Tihendriba on tihedalt vastu kappi.
• Uks avaneb ja sulgub õigesti.

TEHNILISED ANDMED

Tehnilised andmed

Niši mõõtmed
Kõrgus mm 1780
Laius mm 560
Sügavus mm 550
Pinge Volti 230 - 240
Sagedus Hz 50

Täiendavad tehnilised andmed on kirjas andmesildil, mis asub seadme sise- või välisküljel, ja energiasildil.

HELID

Tavakasutusel võib seade tuua kuuldavale mõningaid helisid (kompressor, külmutusagensi süsteem).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK!CF

JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga

tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

SISÄLTÖ
