BSB 18G - Juhtmevaba tööriist AEG - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta löökpuur-kruvikeeraja
Bränd	AEG
Mudel	BSB 18G
Puurimisvõime terases	13 mm
Puurimisvõime puidus	34 mm
Puurimisvõime tellis/liivakivi	12 mm
Puukruvid (ilma eelpuurimata)	5,5 mm
Pöörlemiskiirus (1. käik)	0-400 min⁻¹
Pöörlemiskiirus (2. käik)	0-1500 min⁻¹
Maksimaalne löökpuurimine	22 500 min⁻¹
Maksimaalne pöördemoment	47 Nm
Padruni kinnitusvahemik	1,5-13 mm
Kaal koos akuga 1,7 Ah	2,2 kg
Helirõhu tase (K=3 dB)	90 dB(A)
Heli intensiivsuse tase (K=3 dB)	101 dB(A)
Vibratsioon (löökpuurimine betoonis)	15,6 m/s² (K=1,5 m/s²)
Vibratsioon (metalli puurimine)	1,5 m/s² (K=1,5 m/s²)
Vibratsioon (kruvimine)	1,0 m/s² (K=1,5 m/s²)
Toide	Liitium-ioon aku 18 V (GBS süsteem)
Ühilduv laadija	Ainult GBS süsteemi laadija
Soovitatav kaitsevarustus	Kuulmiskaitse, kaitseprillid, kindad
Hooldus	Puhastage kontakte, hoida kuivas, eemaldage aku enne hooldust
Varuosad	Saadaval AEG müügijärgses teeninduses

Korduma kippuvad küsimused - BSB 18G AEG

Kuidas muuta pöörlemiskiirust?

Puur-BSB 18G-l on kaks kiirust. Kiiruse muutmiseks kasutage kiiruslülitit ainult siis, kui tööriist on seiskunud. Asend 1 annab vahemiku 0-400 min⁻¹ kruvimiseks või suure pöördemomendiga puurimiseks, asend 2 aga 0-1500 min⁻¹ kiireks puurimiseks.

Millist laadijat kasutada aku jaoks?

Kasutage ainult AEG GBS süsteemi laadijat. Ärge laadige selle laadijaga teiste süsteemide akusid ja vastupidi.

Kuidas puuri hooldada?

Enne igasugust hooldust eemaldage vahetatav aku. Puhastage regulaarselt aku ja laadija kontakte. Hoidke tööriista kuivas kohas. Remondiks pöörduge volitatud AEG müügijärgse teeninduse poole.

Milline on maksimaalne puurimisvõime terases?

Puur suudab puurida kuni 13 mm terasesse, 34 mm puitu ja 12 mm tellisesse või lubikivisse.

Kas ma võin kasutada mitte-AEG tarvikuid?

Ohutuse ja jõudluse tagamiseks soovitatakse kasutada ainult AEG osi ja tarvikuid. Teiste kaubamärkide tarvikud ei pruugi sobida.

Kuidas kasutatud akut utiliseerida?

Ärge visake kasutatud vahetusakusid tulle ega olmejäätmete hulka. AEG pakub keskkonnasõbralikku kõrvaldamissüsteemi. Viige akud sobivasse kogumispunkti.

Millist kaitsevarustust peaksin kandma?

Kandke alati kuulmiskaitset (helitase võib ulatuda 101 dB(A)), kaitseprille, kaitsekindaid ja tugevaid jalatseid.

Kas puur sobib betooni puurimiseks?

Jah, mudel BSB 18G on löökpuur-kruvikeeraja. See võimaldab löökpuurimist betoonis vibratsiooniga 15,6 m/s². Kasutage sobivaid puure.

Kuidas optimeerida aku tööiga?

Uued akud saavutavad täisvõimsuse pärast 4-5 laadimis-/tühjendustsüklit. Laadige akut enne kasutamist pärast pikka ladustamist. Vältige temperatuure üle 50°C ja puhastage kontakte.

Mida teha aku vedelikuga kokkupuute korral?

Kui kahjustatud aku söövitav vedelik satub nahale, peske kohe vee ja seebiga. Silma sattumisel loputage rohke veega ja pöörduge arsti poole.

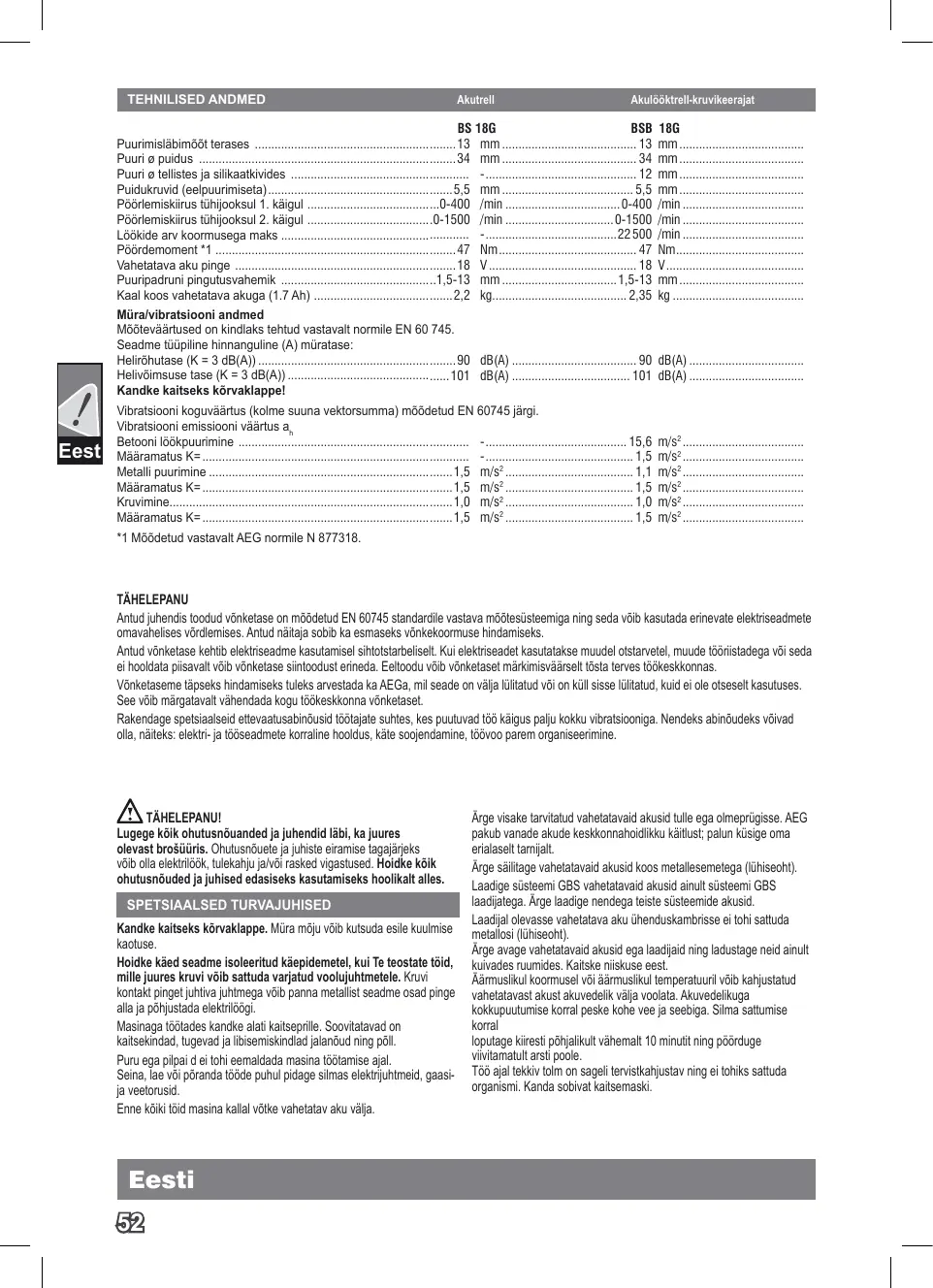

KASUTUSJUHEND BSB 18G AEG

TEHNILISED ANDMED	Akutrell		Akulööktrell-kruvikeerajat
	BS 18G		BSB 18G
Puurämäsläbimööt terases	.13	mm	.13	mm
Puuri ø puidus	.34	mm	.34	mm
Puuri ø tellistes ja silikaatkivides	-	-	.12	mm
Puidukruvid (eelpuurimiseta)	.5,5	mm	.5,5	mm
Pöörlemiskiirus tühijooksul 1. käigul	.0-400	/min	.0-400	/min
Pöörlemiskiirus tühijooksul 2. käigul	.0-1500	/min	.0-1500	/min
Löökide arv koormusega maks	-	-	.22500	/min
Pöördermoment *1	.47	Nm	.47	Nm
Vahetatava aku pinge	.18	V	.18	V
Puuripadruni pingutusvahemik	.1,5-13	mm	.1,5-13	mm
Kaal koos vahetatava akuga (1.7 Ah)	.2,2	kg	.2,35	kg
Mūra/vibratsiooni andmed
Mõötevärtused on kindlaks tehtud vastavalt normile EN 60 745.
Seadme tüpiline hinnanguline (A) müratase:
Heliröhutase (K = 3 dB(A))	.90	dB(A)	.90	dB(A)
Helivöimsuse tase (K = 3 dB(A))	.101	dB(A)	.101	dB(A)
Kandke kaitseks körvaklappe!
Vibratsiooni koguvärtus (kolme suuna vektorsumma) mõddetud EN 60745 järgi.
Vibratsiooni emissiooni värtus a,h
Betooni lõokpuurimine	-	-	15,6	m/s2
Määramatus K=	-	-	1,5	m/s2
Metalii puurimine	1,5	m/s2	1,1	m/s2
Määramatus K=	1,5	m/s2	1,5	m/s2
Kruvimine	1,0	m/s2	1,0	m/s2
Määramatus K=	1,5	m/s2	1,5	m/s2

*1 Mõdetud vastavalt AEG normile N 877318.

TAHELEPANU

Antud juhendis toodud vondenetuse on mofdetud EN 60745 standardile vastava moftesiesteemiga ning seda voib kasutada erinevate elektriseadmete omavahelises vordlemises. Antud naita josl ksmaseks vonkekormuse hindamises.

Antud vonketase kehtib elektriseadme kasutamisel shtotstbareliselt. Kui elektriseadet kasutatakse muudl otstarvetel, muude tooriistega voi seda ei hooddata piisavalt vobv vonketase siintoodust erineda. Eeltoodu vobv vonketaset markimisvaarseto tosta terves tokeskonnas.

Vonketaseme tappeks hindamiseks taleks arvestada ka AEGa, mil seade on valja lulitatud voi on kull sisse lulitatud, kuid e ie olteselt kasutuses. See vib margatavat vahendada kogu tookeskonna vonketaset.

Rakendage spetsiaalseid ettevaatusabinosid tõtajate suhtes, kes puutuvad tõkägus palju kokku vibratsioniga. Nendeks abinoudeks voivad olla, năteks: elektri- ja tõseadmete korraline hooldus, käte soojendamine, tõovoo parem organiseirine.

TÄHELEPANU!

Lugeke koki ohutsnouanded ja juhendid labi, ka juures.
eovabrbsuiris. Ohutsnouete ja juhiste eiramine tagajreks
vob olla elektrilok, talekahju va/vorasked vistugasted. Hoidke koki ohutsnoubed ja juhised edaseks kasutamises hoolkalt als.

Hoidke kaed seadme isoleeritud kaepidemetel, kui Te teostate toid, mille jures krvi vob sattuda varjatud voolujuhtmetele. Krvi kontakt pinget juhtiva juhtmega vob panna metallist seadme osad pinge alla ja pohjustada elekriltoogi.

Masinaga tootades kandke alati kaitseprille. Soovitatavad on kaitsekindad, tugevd ja libisemiskindlad jalanoud ning poll.

Puru ega pilpa di e tohi eemaldada masina tõtamise ajal. Seina, lae või pöranda tõde puhul pidage silmas elektrijuhtmeid, gaasi ja veetorudis.

Enne koki toid masina kallal votke vahetatav aku valja.

Arge visake tarvitatud vahetatavaid akusid tulle ega olmeprugisse. AEG pakub vanade akude keskonnahnhoidlikku kalitlust; palun kusige oma erialaseit tamjailt.

Arge sälilitage vahetatavaid akusid koos metallesemetega (lühiseoht).

Laadige susteemi GBS vahetatavaid akusid ainult susteemi GBS laadijatega. Arge laadige nendega teiste susteemide akusid.

Laadjial olevase vahetata aku ühenduskambrisse ei tohi sattada metalloso (lühiseoht).

Arge vantage vahetatavad akusid ega laadijaig ning ladustage neid ainult kuivades ruumides. Kaitse niskuse eist.

Aarmusikul koormusel voi aarmuslikul temperatuuril vob kahjustatud vahetatabast akust akuvedelik valja voolata. Akuvedelikuq kokkupuutumise korral peske kohe vee ja seebiga. Silma sattumise korral

lupotage kiiresti pohjalikult vahemalt 10 minutit ning poorduge viivatamut alt ste piyo.

Töö ajal tekkiv tolm on sagelei tervistkahjustav ning ei tohiks sattuda organismi. Kanda sobivat kaitsemaski.

Eesti

KASUTAMINE VASTAVALT OTSTARBELE

BS 18G: Akukruvikeerajat saab solumtata vorguühendusest
universaalseit rakendada kruvide keeramisesk.
BSB 18G: elektronilist akulöktrell-kuvruvikeerajat saab solumtata
vorguühendusest universaalseit rakendada puirimisesk, lökpurimisesk
ja kruvide keeramisesk. Antud seadet tohib kasutada ainult vastavalt
äranāidatud ostarbele.

EÜ VASTAVUSAVALDUS

Me deklareerime ainuuvastujateta, et antud toode on Kooskflas järgmiste normende vöi nordmokumentega: EN 60745, EN 55014-1, EN 55014-2, vastavait direktivde 2006/42/EU, 2004/108/EMU satele.

Käigulütit ei tohi kunagi lūlitada, kui masin on sisse lūlitatud, vaid alati ainult siis, kui masin on seiskunud.

AKUD

Uued vahetatavad akud saavutavad oma taliiku mahtuvuse paprast 4-5 laadamis- ja tujhendustsuklit. Pikemat AEGa mitkesatasutud akusid laadige velen neke kasutamist. Temperatur ut 50^ vahendab vahetatava aku tovöimet. Vältige pikemat soojenemist päikese vo kütteseadme móljul. Hoidke laada ja vahetatava aku uhenduskontaktid puhtad.

HOOLDUS

Kasutage ainult AEG tarvikuid ja tagavaraosi. Detallid, mille valjivahetamist pole kirjeldatud, laske valja vahetada AEG klienditeeinduspunktis (vaadake brosuri garantii / klienditeeinduste aaddressid). Vajaduse korral voite telleddaedme laliblokejoinise, naidates aramasina tuiubi ja andmesild oleva kumnekolise numrib. Selleks poorduge klienditeeinduspunktovi otse: AEG Elektrowerkzeuge, Max-Eyth-StraBe 10, D-71364 Winnenden, Germany.

SÜMBOLID

Palun lugege enne käikulaskmist kasutamisjuhend hoolkalt lábi.

Tarvikud - ei kuulu tarne komplekti, soovitatav täiendus on saadaval tarvikute programmis.

Enne koki toid masina kalal vötke vahetatav aku valja.

Ardke kaldige kasutskolbmatuks mutunud elektrilisi tooristu koos olmejatmetega! Vastavelt Europa! Parlamendi ja nukogu direktivile 2002/96/EU elektrji-ja elektronikaseadmete jaatmete kotha ning direktivi noueite kohaldamisele likmesri Nikides tuleb asutskolbmatuks mutunud elektrilised tooristad koguda eraldi ja keskkonnasaaftildkortuskasutada voi rinsluse votta.

TEXHNUECKNEIAPAMETPbI

AkkymyntopnAr OTBepTKa

Akkymyntopha OTBepka-nepopatop

BS 18G

BSB 18G

PpOIN3BOIDTeNBHOCTB CBepeHnB CTaNN 13

mm 13 mm

PpOIN3BOIDTeBHOCTcBcEpeHnB DepeBe 34

mm 34 mm

PpOn3BovnteNbHocTh CBepnHb Knpu Kaepenb

12 mm

UpybIy dIepeBa (63 npEbnBorH 3acBepnBaHa)5,5

mm 5,5 mm

Yncno 60p0Tob 6e3 Harpy3kn (o6/MnH) 1-ay nepeadaa .0-400

/min 0-400/min

Yncno 6obopoTOB 6e3 Harpy3Kn (o6/MnH) 2-Я ckopoocTB .........0-1500

/min 0-1500/min

KoIuYeCTBO yIapOB npM mAKcImaJIbHOH harpy3Ke (MaKc.)

• 22500/min

Moment 3atjckn *1 .47

Nm 47 Nm

BolbtaxaKkymyItopa 18

V. 18 V
