KASUTUSJUHEND BHGI62138 Hansa

Pliit „Hansa“ ühendab endas lihtsat kasutamist ja sajaprotsendilist efektiivsust.

Pärast käesoleva kasutusjuhendi läbilugemist on pliidi kasutamine väga lihtne.

Enne, kui pliit saadeti tehasest välja, kontrolliti hoolikalt selle toimimise ohutust ja töövõimet.

Palume Teid tähelepanelikult läbi lugeda käesolev kasutusjuhend, enne kui lülitate pliidi sisse. Siintoodud juhiste hoolikas järgimine väldib seadme ebaõige kasutuse.

Hoidke käesolev kasutusjuhend alles, et see oleks vajadusel käepärast. Önnetusjuhtumite vältimiseks järgige hoolikalt siintoodud ohutusjuhiseid.

Tähelepanu!

Kasutage pliiti alles pärast tutvumist käesoleva kasutusjuhendiga.

Pliit on ette nähtud kasutamiseks üksnes koduses majapidamises.

Valmistaja jätab endale õiguse teha toote juures muudatusi, mis ei mõjuta selle toimimist.

SISUKORD

Ohutusteave....47

Elektrienergia kokkuhoid....50

Kasutusest körvaldamine....50

Seadme kirjeldus....51

Paigaldamine ....53

Pliidi ümberseadistamine teisele gaasitüübile....56

Kasutamine 58

Pliidiplaadi leegi suuruse seadmine....58

Keedukohtade kasutamine ....59

Puhastamine ja hooldus 62

Keedukohad, võre, korpus....63

Garantii 63

Tegutsemine rikete korral 64

• Vaadake eriti laste järele kuuma pliidä ümbruses, sest nad ei tunne veel sellega seotud ohtusid. Laps võib end põletada keedukohast, ahjust, võrest, ahjuuksest ja pliidil seis-vatest kuuma vedelikuga anumatest.
• Käesolev seade ei ole ette nähtud kasutamiseks piiratud füüsiliste, vaimsete või psüühiliste võimetega isikutele (sealhulgas lastele), asjatundmatutele või seadet mitte tundvatele isikutele. Neile on see on lubatud vaid järelevalve all või vastavalt seadme kasutusjuhendile, mis on üle antud isikule, kes vastutab nende ohutuse eest.
• Jälgige hoolikalt, et toitejuhe ei puutuks vastu kuumi pindu.
• Ärge jätke toiduvalmistamise ajal pliiti järelvalveta. Öli ja rasv võib põlema süttida.
• Hoiduge vedelike ülekeemise eest, et ülekeenud vedelik ei kustutaks leeki.
• Kui pliit on saanud vigastada, tohib seda kasutada alles pärast ülevaatust ja kordaseadist hooldustehniku poolt.
• Enne gaasiballooni ventiili lahtikeeramist kontrollige kindlasti, et köikide keedukohtade kraanid oleksid suletud!
• Hoiduge põletite määrimise eest, eriti ülekeenud toiduga.
• Arge asetage keedunõusid otse tulele (ilma võreta).
• Arge asetage keedukohale nõusid kogûmassiga üle 5 kg ja 25 kg kogu pliidi kohta.
• Hoidke keedukohtade kraane löökide ja muude mehhaaniliste vigastuste eest.
• Keelatud on pliidi konstruktsiooni muutmine ja isetegevuslik parandamine.
• Keelatud on gaasikraani avamine, kui käepärast pole süüdatud tuletikk või töökorras gaasisüütel (kui pliidil puudub süüteseadis).
• Keelatud on põleti kustutamine ärapuhumise teel.

• Keelatud on isetegevuslikud meetmed gaasipliidi ja torustiku suhtes, näiteks ümberseadistamine teist tüüpi gaasile, pliidi asukoha muutmine ja gaasitorustiku ümbertegemine. Niisuguseid meetmeid võib läbi viia vaid pädev spetsialist.

• Ärge lubage kasutada pliiti väikelastel või isikutel, kes pole tutvunud pliidi kasutusjuhendiga.

• Gaasilekke avastamisel või sellise kahtluse korral ärge süüdake tuletikke, ärge lülitage elektrilüliteid sisse ega välja ning ärge kasutage mehhanisme, mille töö võib te-kitada sädemeid. Sellisel juhul tuleb otsekohe sulgeda gaasiballooni ventiil või gaasitorustiku kraan ja tuulutada ruum, kus asuvad gaasiseadmed.
• Keelatud on ühendada gaasitorustiku külge mis tahes muid seadmeid (nt raadiovastuvõtjate antenni- või maandusjuhtmeid).
• Torustikust lekkinud gaasi süttimisel sulgege kohe gaasitorustiku ventiil.
• Lekkivast balloonist väljuva gaasi süttimisel tegutsege järgmiselt: heitke balloonile märg rõivas või vaip tule kustutamiseks ja ballooni jahutamiseks ning keerake ballooni ventiil kinni. Pärast mahajahtumist viige balloon õue. Vigastatud gaasiballooni kasutamine on keelatud.
• Pikema vaheaja puhul gaasi kasutamises sulgege gaasitorustiku peaventiil.
• Keetmis- ja küpsetusseadme kasutamise käigus eraldub ruumi, kuhu see on paigaldatud, soojust ja niiskust. Tuleb veenduda, et köök on hästi ventileeritud, hoida loomuli-kud ventilatsiooniavad lahti või paigaldada mehaanilise ventilatsiooni seadmed (mehaanilise väljatõmbega pliidikumm).
• Seadme intensiivne pikaajaline kasutamine võib nõuda lisaõhustust, näiteks akna avamist või tõhusama toimega ventilatsiooni, nt mehaanilise ventilatsiooni jõudluse suurendamise teel, kui see on kasutusel.

Tähelepanu!

Kui vigastada saab elektrivõrguga püsivalt ühendatud toite-juhe, tohib seda asendada üksnes tootja või volitatud hool-duşkeskuse tehnik.

• Ärge asetage keraamilisele plaadile väga suuri nõusid, mis katavad suurema pinna kui üks kuumutusala (nt katlaid).
• Keraamiline plaat on väga tundlik ühte punkti suunatud

löögile, nt soolatoosi, pudeli või mõne muu kõva eseme kukkumisel pliidiplaadile.

• Keelatud on lülitada sisse kuumutusala, millele ei ole asetatud keedunõud.
• Keedunõude põhjad peavad olema kuivad ja puhtad.
• Pliidiplaadile sattūnud suhkruosakesed või magusad vede- likud (nt kompott) tuleb kohe eemaldada, ootamata plaadi jahtumist, kuna suhkur reageerib keraamilise pinnaga, põhjustades mittekõrvaldatavate plekkide tekkimise.
• Keraamilisel pliidiplaadil ei tohi valmistada alumiiniumfoo-liumisse pakitud roogasid, kasutada õhukese alumiinium-põhjaga nõusid ega valmistada toitu plastiknõudes.
• Hoiduge vigastamast pliidiplaati määrdunud või vigastatud põhjaga või teravate servadega keedunõudega.
• Arge asetage kuumale pliidiplaadile plastikesemeid, nt plastikpeadega nuge-kahvleid.
• Kui avastate pliidiplaadil sügava kriimustuse või prao, tu- leb pliit kohe välja lülitada ja teatada probleemist lähimale hoolduskeskusele.

ENERGIA KOKKUHOID

Elektrienergia kokku oid ei tähenda üksnes raha, vaid ka loodusressursside säästmist. Elektrienergia kokkuhoid on loodussöbra- lik tegu.

Anname selleks järgmisi soovitusi:

- Õigete keedunõude valik.

Toiduvalmistamise nõu põhi ei tohi olla väiksem gaasileegi krooni läbimõõdust.

Katke keedunõu tingimata kaanega.

- Hoidke keedukohad, võre ja põletite-alune plaat puhtad.

Määrdunud pinnad takistavad soojuse edasiandmist; lisaks sellele tuleb väga määrdunud pindade puhastamiseks kasutada keskkonnaohtlikke vahendeid.

Erilist puhtust tuleb pidada keedukoha leegihajutajate ja injektorite juures.

- Vältige möttetut „kaanekergitamist“.

- Ärge paigutage pliiti külmikute vahetusse lähedusse.

See suurendab möttetult energiatarbimist.

LAHTIPAKKIMINE

Pakend on ette nähtud toote kaitsmiseks vigastuste eest transpordi ajal.

Palume Teid pärast pakendi eemaldamist likvideerida pakendi osad, vältides looduse

risustamist.

Kõik pakendi valmistamiseks kasutatud materjalid on põhimõtteliselt loodusele kahjutud ning kölbavad 100% korduvkasutuseks, mida tähistab ka vastav märge.

Tähelepanu! Hoidke pakendimaterjale, eriti polüetüleenkilet ja vahtplastitükke, sattumast laste kätte.

KÄIBELT EEMALDAMINE

Käibelt kõrvaldamisel ei tohi seadet visata tavalise olme-prügi hulka, vaid see tuleb viia vanade elektri- ja elektroonika-seadmete vastuvõtupunkti.

Sellest teavitab tähis, mis on kantud seadmele, kasutusju-hendile ja pakendile.

Seadmes kasutatud materjalid kölbavad korduvkasutuseks (vt vastatavat tähist). Kui aitate kaasa käideldud seadmes kasutatud materjalide korduvkasutusele, on see Teie panus keskkonnakaitsesse.

Teavet vastuvõtupunkti asukohast võib saada kohalikust omavalitsusest.

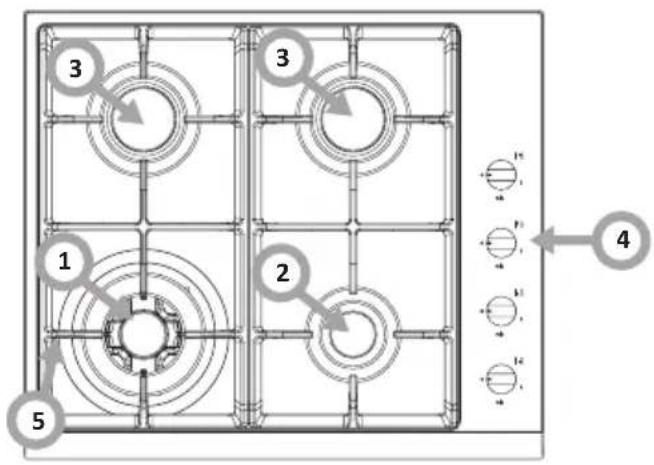

GAASIPLIIT TÜÜPREAST BHGI62018 (PVG4.0ZpZtR)

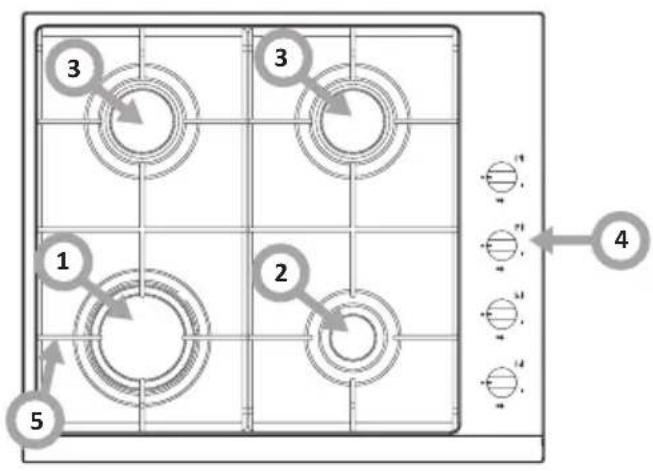

GAASIPLIIT TÜÜPREAST BHGI64138 (PVG4.1ZpZtRC)

1, 2, 3 - keedukohad

4 - keedukohtade kraanid

5 - võre

Joon.1

Joon.2

TEHNILISED ANDMED

• körgus 87 mm
• sügavus 500 mm
• laius 580 mm
• plidi mass 6,5 kg

Pliit on varustatud järgmiste keedukohtadega:

1 - suur keedukoht, kuumutusvõimsus
- 2,8 kW
2 - väike keedukoht, kuumutusvõimsus
- 1 kW
3 - keskmised keedukohad, kuumutusvõimsus
- 1,8 kW

cat. II2H3B/P

Pliit on varustatud torukeermega otsakuga

G1/2" ISO 228-1

TEHNILISED ANDMED

• körgus 87 mm
• sügavus 500 mm
• laius 580 mm
• pliidi mass 8,5 kg

Pliit on varustatud järgmiste keedukohtadega:

1 - WOK keedukoht, kuumutusvõimsus
- 2,8 kW
2 - väike keedukoht, kuumutusvõimsus
- 1 kW
3 - keskmised keedukohad, kuumutusvõimsus
- 1,8 kW

cat. II2H3B/P

Pliit on varustatud torukeermega otsakuga

G1/2" ISO 228-1

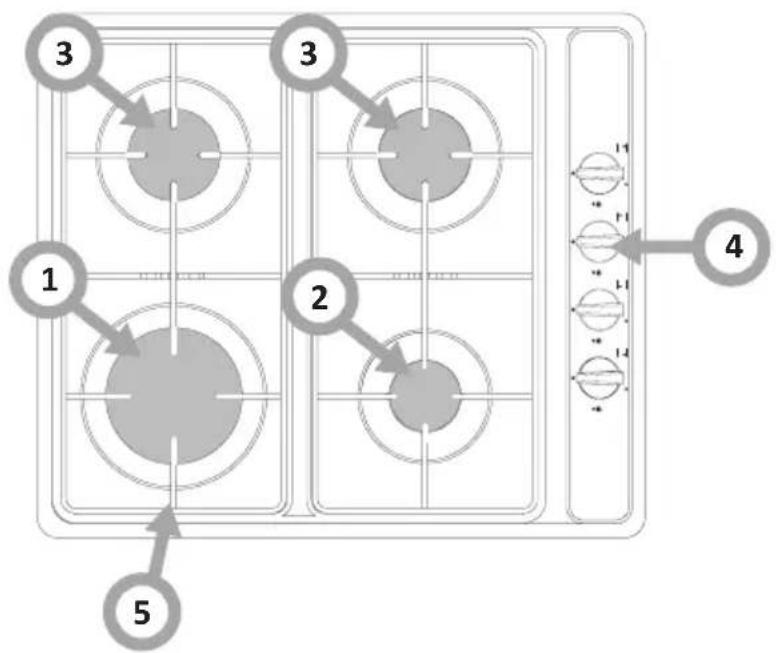

GAASIPLIIT TÜÜPREAST PLG4.0ZpZtR / BHGI64018

1, 2, 3 - keedukohad 4 - keedukohtade kraanid 5 - võre

Joon.3

TEHNILISED ANDMED

• körgus 120 mm
• sügavus 500 mm
• laius 580 mm
• pliidi mass 8 kg

Pliit on varustatud järgmiste keedukohtadega:

1 - WOK keedukoht, kuumutusvõimsus - 3 kW
2 - väike keedukoht, kuumutusvõimsus - 1 kW
3 - keskmised keedukohad, kuumutusvõimsus - 1,75 kW

cat. II2H3B/P

Pliit on varustatud torukeermega otsakuga G1/2" ISO 228-1

Järgmised juhised on mõeldud eksperdile pliidi paigaldamiseks. Juhised on mõeldud teavitamiseks õigetest paigaldus- ja ühendusmeetoditest.

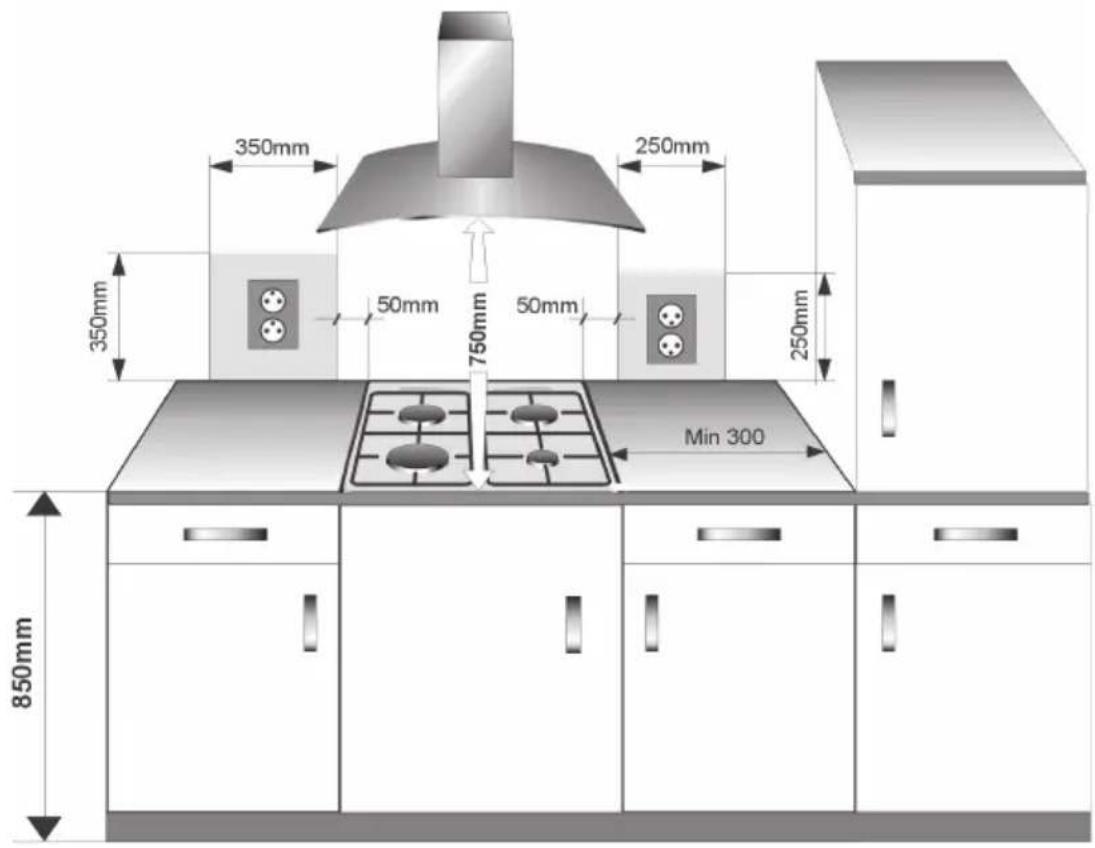

Pliidi paigaldamine

• Köök peab olema kuiv ja hästi ventileeri- av, st ventilatsioon peab vastama kehtivatele tehnilistele normidele.
• Kehtivad määrused ja eeskirjad määravad, kas Teie kööki saab käesolevat pliiti paigaldada.
• Ventilatsioonisüsteem peab eemaldama ruumist köik põlemisjäägid, mis tekivad pliid ka- sutamisel. Selleks tuleb kasutada sundventilatsiooni või õhutuslõõri.
• Ventilaator tuleb paigaldada vastavalt sellega kaasasolevale kasutusjuhendile. Pliidi asukoht peab võimaldama vaba juurdepääsu köigile juhtimisseadistele.
• Kaugus keedukohtadest väljatõmbeavani peab olema vähemalt 750 mm (Joon.2).
• Kui pliiti kasutatakse suure võimsuse juures ja pikema aja kestel, võib tekkida vajadus avada parema ventilatsiooni huvides aken.

Joon.3

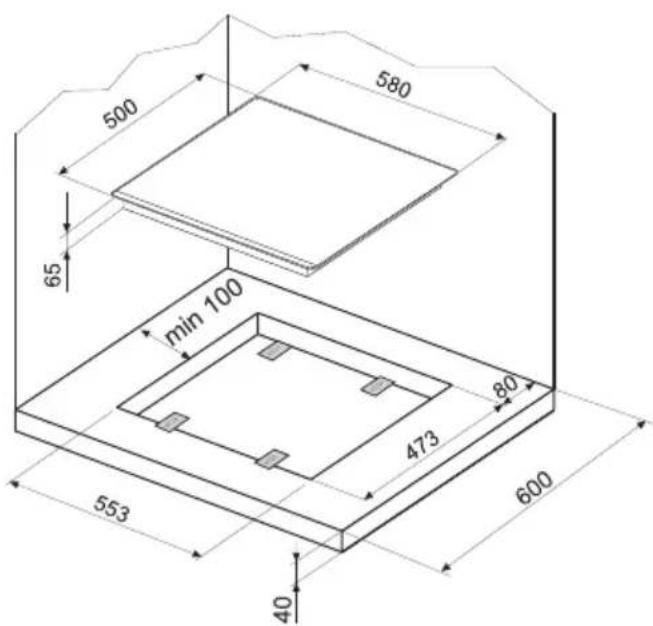

Pliidiplaadi BHCl6... paigaldamine

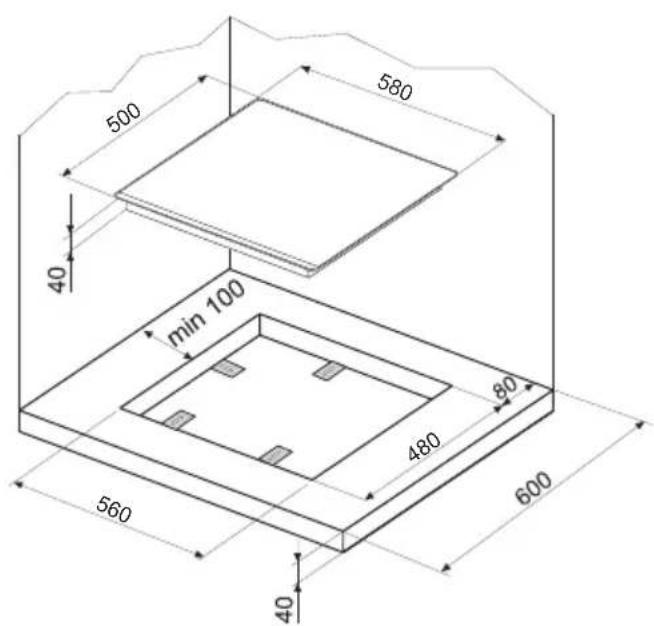

• Valmistage köögimööbli lauaplaadis ette koht (avaus) vastavalt koostejoonisel toodud möötmetele (Joon. 4).
• Pliidi alla peab jääma vähemalt 130 mm ulatuses vaba ruumi.
• Kinnitage kinnitusdetailid kergelt kruvidega pliidi alla.
• Ühendage pliit elektrivõrguga vastavalt juuresolevale skeemile.
• Kaabli läbimõõt tuleb valida sõltuvalt pliidi võimsusest (seda peab tegema vastava kvalifikatsiooniga montöör).
• Asetage pliit avausse, paigaldage ühendavad kinnitusdetailid ristloodis pliidi serva külge ja keerake kruvid lõpuni sisse.

Kinnitusvedrude tööpinnale kinnitamise viis.

Joon. 4

Pliidi paigaldusjoonis

1 – Köögikapi töötasapind
2 - Kinnitusklamber
3 – Kinnituskruvi peaga
4 – Keraamiline pliit

PVG4.0ZpZtR BHGI62018

PVG4.1ZpZtRC BHGI62138

PLG4.0ZpZtR BHGI64018

Teave gaasiühenduseksperdile

Eksperdil peavad olema:

• Luba tööks gaasiseadmetega.
• Ekspert peab tutvuma pliidi saatedokumentides esitatud nõudmistega ja võrdlema neid nõudmisi reaalsete tingimustega.
• Ekspert peab kontrollima:
  – ruumi ventilatsiooni (õhuvahetust),
  – gaasiühenduste hermeetilisust ja pliidi köikide osade öiget toimimist,
• pliidi elektrisüsteemi.

Tähelepanu!

Pliit tuleb ühendada seda tüüpi gaasi süsteemi, mille jaoks see on ette nähtud.

Pliidi ühendamist vöib teostada ainult ekspert, kel on vastavad oskused, volitused ja töövahendid.

Ekspert võib vajaduse ja võimaluse korral pliidi ümber seadistada teisele gaasitüübile.

Süsteemi ümberkohaldamisel vedelgaasile tuleb kasutada üleminekut keermelt ½" torukeermele 8×1 mm pikkusega vähemalt 0,5 m. Ülemineku külgekeeramiseks tuleb kaanehingelt ära keerata vedru.

Gaasitoru ei tohi puutuda vastu pliidi tagapaneeli metallist osi.

Pliidi ühendamist surugaasiballooniga võib teostada ainult ekspert, kellel on selleks olemas vastavad teadmised, volitused, vahendid ja kes on teadlik kehtivatest ohutusmäärustest.

Kui montaaž on teostatud, kontrollige köikide ühenduste hermeetilisust, kasutades selleks nt seebivett.

Keelatud on kontrollida hermeetilisust tulega.

Pliidi ümberseadistamine teisele gaasitüübile

Seda tööd vöib teha vaid ekspert, kellel on olemas vastavad oskused, volitused ja seadmed.

Kui tarbitav gaas erineb gaasist, millele on pliit tehases seadistatud (G20 20 mbar), tuleb asendada gaasipõletite injektorid ja reguleerida leeki

Ümberseadistamiseks teisele gaasitüübile tuleb:

• vahetada injektorid (vt tabelit),
- reguleerida põlemisrežiimi.

Tehases on pliit seadistatud võrgugaasi kasutamisele

PVG4.0ZpZtR BHGI62018

PVG4.1ZpZtRC BHGI62138

Tabelle1

GAASI LIIK	Düüs: tüüp/läbimõõt
	Väike Keskmine		suur WOK
2H G20/20mbar	72 92 115 55 + 2 x 75
3B/P G30/30mbar	52 67 83 37 + 2 x 55

PLG4.0ZpZtR BHGI64018

GAASI LIIK	Düüs: tüüp/läbimõõt
	Väike Keskmine		suur WOK
2H G20/20mbar	72 97 115	-
3B/P G30/30mbar	50 65 85	-

Injektori vahetamiseks keerake olemasolev injektor välja padrun-vötme abil, millel on otsak 7, ning keerake asemele uus injektor, mis sobib kasutatavale gaasile (vt tabelit).

Pliidi ümberseadistamine teisele gaasitüübile toimub kasutaja ja hooldustehniku omavahelisel kokkuleppel.

Tabelle 2

Põleti leek Ümberseadistamine vedelgaasilt looduslikule gaasile	Ümberseadistamine loodusgaasilt vedelgaasile
Täisleek 1. Vahetage põletidüüs vastavalt tabelile 1	1. Vahetage põletidüüs vastavalt tabelile 1
Säästuleek 2.Keerakereguleerimiskruvi veidi lahti ja seadistage leeki	2.Keerakereguleerimiskruvi lõpuni kinni ja kontrollige leeki

Pliidil olevad põletid ei vaja õhu juurdepääsu seadistamist. Normaalse leegi tunnuseks on iseloomulikud rohekassinised koonused. Lühike sisisev leek või kõrge kollane ja tahmav leek, millel puuduvad vöödid, võib esineda ebakvaliteetse gaasi puhul või osutab põleti puudustele (vigane või määrdunud põleti) (Joon.5).

Joon.6

Leegi kontrollimiseks laske seda põleda täie võimsusega 10 minutit ja seejärel keerake kraaninupp säästuasendisse. Leek ei tohi kustuda või üle minna injektorile.

Tähelepanu!

Pärast seadistamist paigutage nähtavasse kohta etikett gaasi nimetusega.

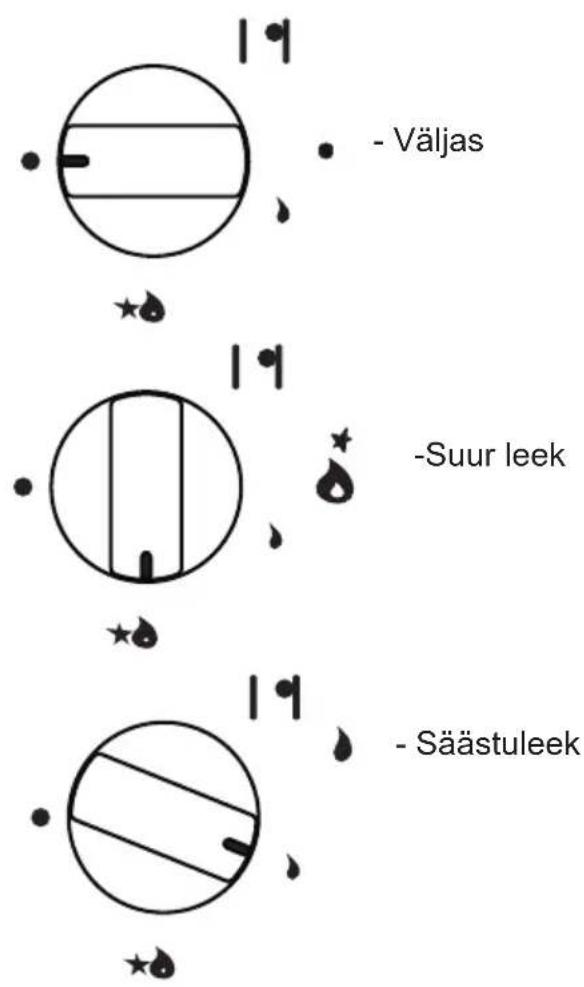

Pliidiplaadi leegi suuruse seadmine

Õigesti reguleeritud leegil on helesinine värvus ja selgelt väljendunud sisemine kooniline osa. Leegi suurus söltub kraaninupu asendist.

Jonn.7

Tähelepanu!

Keelatud on leegi suuruse sujuv reguleerimine asendite „väljas“ • ja „suur leek“ 🌐 vahel.

Vastavalt vajadusele võib leegi suurust sujuvalt muuta

Õige kasutamine, sealhulgas õigete nõude valik, aitab kokku hoida elektrienergiat.

Elektrienergiat on võimalik kokku hoida:

• kuni 60% keedunõude õige valikuga,
• kuni 60% õige kasutamisega, mis seisneb leegi õige intensiivsuse valikus toiduvalmistamise ajal.

Energia kokkuhoid eeldab põletite reeglipärast puhastamist (eriti puudutab see avasid ja düüse).

Keedukohtade kasutamine

Keedunõude valik

Pöörake tähelepanu sellele, et keedunõu põhja läbimõõt oleks alati suurem leegi krooni läbimõõdust ning et nõu oleks kaetud kaanega. Soovitav on, et potipõhja läbimõõt oleks pliidiplaadi läbimõõdust 2,5–3 korda suurem, seega sobivad:

• väikesele keedukohale – nõud läbimõõduga 90–140 mm
• keskmisele keedukohale – nõud läbimõõduga 140–220 mm
• WOK keedukohale – nõud läbimõõduga 220 - 260 mm
• nõu kõrgus ei tohi ületada selle põhja läbimõõtu.

Ebaõige

Potil olev kaas väldib soojakadu ja sel viisil lühendab keeduaega ja vähendab elektrienergia kulu.

Põletite süütamine käsisüüteliga

- vajutage nupp põhjani ja pöörake seejärel vasakule asendisse „suur leek“

• oodake gaasi süttimiseni,
• pärast leegi süttimist vabastage surve nupule ja seadke nupp vajalikku asendisse.

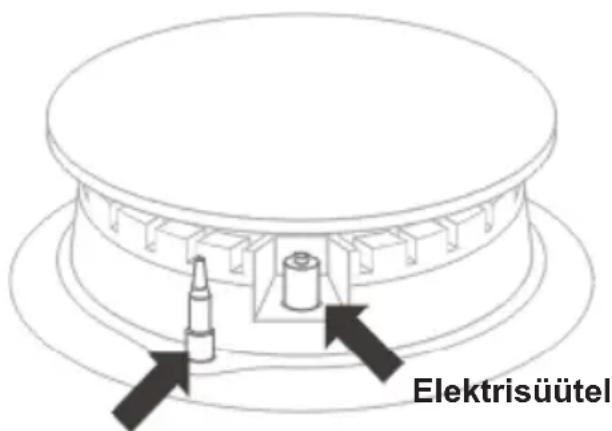

Plahvatuskaitsega põletite süütamine „Zt“)

Joon.8

Leegiandur

• vajutage nupp põhjani ja pöörake seejärel vasakule asendisse „suur leek“
• hoidke selles asendis kuni 10 s (gaasi süttimiseni),
• seadke leegi suurus soovitud asendisse (näiteks „säästuleek“)
• pärast toiduvalmistamise löppu lülitage keedukoht välja, keerates nuppu paremale (asendisse „Väljas“ •).

Kui süütamine ei önnestunud, korrake ülalkirjeldatud operatsioone.

Plahvatuskaitse katkestab leegi kustumise korral gaasi juurdevoolu 60 s jooksul.

Gaasivool avatakse ja seda reguleeritakse plahvatuskaitsega varustatud kraanide abil.

Tegutsemine avariiolukorras

1 - gaasitoru

2 – gaasitoru sulgeventiil

A – ventiil avatud

B – ventiil suletud

Joon.9

• keerata kinni põletikraanid,
• sulgeda gaasitorustiku ventiil (Joon.8B),
• tuulutada kööki,
• teatada avariist hoolduskeskusse või gaasitehnikule,
• lülitada gaasipliit välja kuni tõrke kõrvaldamiseni.

Mõningaid lihtsaid tõrkeid võib kõrvaldada kasutaja ise, tegutsedes vastavalt siintoodud soovitustele.

Põleti ei sütti, gaas lendub.

Tegutsege järgmiselt:

• keerake kinni köikide keedukohtade kraanid,
• sulgege gaasitorustiku ventiil,
• tuulutage kööki,
• eemaldage põleti,
• puhastage ja puhuge läbi põletiavad,
  • paigutage põleti tagasi,
  • proovige uuesti põletit süüdata.

KUI PÖLETI EI SÜTTI, PÖÖRDUGE HOOLDUSKESKUSSE!

Puhtuse hoidmine ning öige kasutamine ai- tavad kaasa seadme häireteta tööle ja tööea pikenemisele.

Enne puhastamise algust tuleb pliit elektrisüsteemist välja lülitada, keerates köik nupud asendisse „•“. Samuti tuleb oodata, kuni pliit jahtub.

Keraamilist pliidiplaati tuleb puhastada pärast iga kasutuskorda

• Kinnikörbemata mustuse eemaldamiseks kasutage niisket lappi ilma pesuvahendita. Nõudepesuvahendi kasutamine võib esile kutsuda helesiniste plekkide tekkimise. Need plekid on üsna püsivad ja nende eemaldamine on raske isegi spetsiaalse puhastusvahendi abil.
• Kinnikörbenud mustuse eemaldamiseks kasutage spetsiaalset spaatlit, seejärel aga puhastage pind niiske lapiga.

- Heledaid helkivaid plekke (tekkinud alumiiniumnõudest) võib eemaldada spetsiaalse vahendi abil külma plaadi puhul. Lubjajääkide (tekkinud vee aurustumisest) eemaldamiseks kasutage spetsiaalset vahendit.

- Kinnikõrbenud suhkru, magustoitude, plastikujääkide ja alumiiniumfooliumi eemaldamine toimub sisselülitatud kuumutusala puhul! Nende jääkide sattumisel pliidiplaadi pinnale tuleb need sealt kohe eemaldada kuumas olekus spetsiaalse terava spaatli abil. Pärast mustuse kõrvaldamist lülitage kuumutusala välja ning puhastage vastav ala lõpuni pärast jahtumist spetsiaalse vahendi abil.

Spetsiaalne vahend keraamiliste pliitide pu-hastamiseks on müügil majapidamistarvete kaupluses, elektrotehnikakaupade poodides ja spetsialiseeritud majapidamismasinate kauplustes. Teravaid spaatleid võib leida värvipoodidest.

Keedukohad, vöre, korpus

Põletite ja resti puhastamiseks võtke need maha ja peske soojas vees, millele on lisa-tud puhastusvahendit. Seejärel kuivatage nimetatud osad. Pärast resti eemaldamist peske puhtaks paneel ja kuivatage pehme lapiga. Eriliselt tuleb hoolitsed leegihajutaja ümbruse puhtuse eest, vt joonist all. Leegihajutaja avade puhastamiseks kasutage peent vasktraati.

Ärge kasutage terastraati, sest see suurendab avasid.

Tähelepanu!

Keedukoha osad peavad olema alati kuivad. Veetilgad võivad segada gaasi liikumist ja takistada keedukoha toimimist.

Joon. 10

Lisaks pliidi puhastamisele kuulub ülevaatuse juurde:

• juhtseadiste, pliidiplaatide ja muude elementide toimimise kontroll. Pärast garantiiaja löppu tuleb kontrollida pliidi tehnilist seisukorda hoolduskeskuses vähemalt kord kahe aasta jooksul.
• kõrvaldada seejuures ilmnevad defektid,
• vajaduse korral vahetada välja vigased osad või sõlmed.

Tähelepanu! Pliidi parandus- ja hooldustöid tohib teha ainult hool- duskeskus, millel on volitus seda tüüpi pliitide hooldamiseks.

GARANTII

Garantii

Garantiikohustused on toodud garantiikirjas.

Tootja ei vastuta vigastuste eest, mille põhjuseks on kasutusjuhendi juhiste eiramine.

Palume siia kirjutada oma seadme andmed (leiate andmesildilt)

Tüüp......

Tehase nr......

Rikke ilmnemisel:

• Lülitage pliit välja.
  • Võtke toitepistik pesast välja.
• Kutsuge välja hooldustehnik.

- Kasutaja võib ise kõrvaldada ainult väikesi tõrkeid, mis on loetletud alljärgnevas tabelis. Vaadake seda tabelit enne hoolduskeskuse poole pöördumist.

TÖRGE PÖHJUS	TEGEVUS
1. Seade ei tööta. – elektrikat	kestus – kontrollige sulavka	itset,asendage läbipõlenud kaitse uuega
2. Süütel ei tööta. – sädemevahemik on määrdunud		– sulgege gaasikraan ja köik põletite kraanid,tuulutage tuba, võtke süütel välja, puhastage ja puhugeläbi sädemevahemik
3. Süütel ei süüta. – elektrikat	kestus – kontrollige sulavka	itsetkaitsmepesas, asendageläbipõlenud kaitse uuega
	– gaasisurve on madal või puudub	– avage magistraalventiil
	– süütel on määrdunud või rasvane	– puhastage süütel
	– nupp oli liiga lühikest aega alla vajutatud	– hoidke nupp allasurutud asendis, kuni süütlis tekib nähtav säde
4. Leek kustub varsti pärast süttimist.	– vabastasite kraaninupuliiga kiiresti	– vajutage nupule asendis „suur leek”
5. Pragu keraamilises plaadis.	Ohtlik! Lülitage pliit kohe elektrivõrgust välja võieemaldage kaitse. Pöörduge hoolduskeskusse.
6. Teil ei önnestunud tõrget kõrvaldada.	Lülitage pliit elektrivõrgust välja või eemaldage kaitse.Pöörduge hoolduskeskusse. Oluline! Seadme õige paigalduse eest Teie majapidamisse ja selle õige kasutamise eest vastutate üksnes Teie ise.Kui kutsute hooldustehniku välja asjata või on viga tekkinud ebaõige kasutamise tulemusena, maksate väljakutse eest isegi garantiiajal. Tootja ei vastuta käesoleva kasutusjuhendi eiramise tõttu tekkinud tõrgete eest.

INFORMACIJA APIE GAMINI

Tootekirjeldus on märgitud vastavalt Komisjoni määrusele (EL) nr 66/2014, 14. jaanuar 2014, millega rakendatakse Euroopa Parlamendi ja nõukogu direktiiv 2009/125/EÜ seoses kodumajapidamises kasutatavate küpsetusahjude, keeduplaatide ja pliidikubude ökodisaini nõuetega

Kodumajapidamises kasutatavad gaasikeeduplaadid

Mudelitähis		BHGI62018 BHGI62138
		PVG4.0ZpZtR PVG4.1ZpZtRC
		1106078 1106080
Keeduplaadi tüüp (elektrikeeduplaadid / gaasikeeduplaadid / gaasikeeduplaadid- -elektrikeeduplaadid)		O / V / O O / V / O
Gaasipõletite arv		4	4
Ühe gaasipõleti energiatõhusus (EE gas burner)	FL	54,5 54,5
	RL	54,5 54,5
	RR	54,5 54,5
	FR	54,5 54,5
	C	-	-
Gaasikeeduplaadi energiatõhusus (EE gas hob)		54,5 54,5

Ökodisaini nõuetega kooskõla määratlemise eesmärgil on rakendatud järgmistes normides kasutatud mõõtmis - ja arvutusmeetodeid: EN 60350 -1 / EN 60350 -2 / EN 15181 / EN 30 -2 -1

Tootekirjeldus on märgitud vastavalt Komisjoni määrusele (EL) nr 66/2014, 14. jaanuar 2014, millega rakendatakse Euroopa Parlamendi ja nõukogu direktiiv 2009/125/EÜ seoses kodumajapidamises kasutatavate küpsetusahjude, keeduplaatide ja pliidikubude ökodisaini nõuetega

Kodumajapidamises kasutatavad gaasikeeduplaadid

Mudelitähis		BHGI64018
		PLG4.0ZpZtR
		1106079
Keeduplaadi tüüp (elektrikeeduplaadid / gaasikeeduplaadid / gaasikeeduplaadid- -elektrikeeduplaadid)		O / V / O
Gaasipõletite arv		4
Ühe gaasipõleti energiatõhusus (EE gas burner)	FL	54,5
	RL	54,5
	RR	54,5
	FR	54,5
	C	-
Gaasikeeduplaadi energiatõhusus (EE gas hob)		54,5

Ökodisaini nõuetega kooskõla määratlemise eesmärgil on rakendatud järgmistes normides kasutatud mõõtmis - ja arvutusmeetodeid: EN 60350 -1 / EN 60350 -2 / EN 15181 / EN 30 -2 -1
