Kasutusjuhend

Monitor

C222WT

DIGITAALNE

DIGITAALNE

DIGITAALNE

Enne selle toote kasutamist lugege see juhend hoolikalt läbi ja hoidke see alles, et seda tulevikus vajadusel kasutada.

Ohutus

Seade on projekteeritud, võttes arvesse isiklikku ohutust, kuid vale kasutamine võib põhjustada elektrilöögi ja tulekahju. Ärge kahjustage monitori sisemisi ohutusosi, järgige paigaldamisel, kasutamisel ja hooldamisel järgmisi eeskirju. Lisaks järgige monitoril märgitud hoiatusi.

Toitejuhe on mitteühendatav seade, veenduge, et pistikupesa on hõlpsasti ligipääsetav.

Kasutage monitoriga kaasasolevat toitejuhet. Kui kasutate muud toitejuhet, mis ei ole edasimüüja poolt tarnitud, veenduge, et see vastab riiklikele standarditele. Kui toitejuhe on kahjustatud, laske see tootjal või lähimas volitatud remondikeskuses välja vahetada.

Kasutage juhendis või monitoril märgitud toiteallika tüüpi. Kui te ei tea kohalikku toiteallika tüüpi, küsige edasimüüjalt.

Ülekoormatud pistikupesad, toitejuhtmed ja kahjustatud pistikud võivad ohustada teie turvalisust ja põhjustada tulekahju. Paluge tehnilisel teenindusel need välja vahetada.

Ärge proovige avada monitori tagakaant.

Seadme sees puuduvad kasutaja poolt hooldatavad osad. Isegi kui toide on välja lülitatud, on sees ohtlik kõrgepinge. - Kui monitor ei tööta korralikult, pöörduge edasimüüja poole.

Vigastuste vältimiseks järgige järgmisi reegleid:

■ Ärge asetage monitori kaldpinnale, välja arvatud juhul, kui on rakendatud ohutusmeetmeid. ■ Kasutage ainult tootja poolt tarnitud alust. ■ Ärge visake ega lööge esemeid ega mänguasju ekraanile. See võib põhjustada vigastusi, toote kahjustusi ja ekraani kahjustusi.

Tulekahju ja muude õnnetuste vältimiseks järgige järgmisi reegleid:

• Kui lahkusite ruumist pikemaks ajaks, lülitage monitor välja. ■ Ärge laske lastel esemeid monitori sisse visata ega sisestada, kuna sees on ohtlik kõrgepinge. ■ Ärge paigaldage tarvikuid, mis pole spetsiaalselt monitori jaoks loodud.
• Kui monitori ei kasutata pikka aega, ühendage toitejuhe pistikupesast lahti.
• Äikese ajal ärge puudutage toite- ega signaalikaablit, kuna see võib põhjustada elektrilöögi.

Paigaldamine

Ärge laske esemetel toitejuhet suruda ega keerdu. Ärge asetage monitori kohta, kus toitejuhe võib kergesti kahjustuda.

Ärge kasutage monitori veekogude lähedal, nagu vann, pesumasin, bassein, ega niisketes kohtades. Monitori tagakaanel olevad ventilatsiooniavad hajutavad monitori sees tekkivat soojust, seetõttu ärge neid avasid kinni katke.

Monitori kahjustuste ja tulekahju vältimiseks vältige järgmisi olukordi.

• Asetage monitor voodile või diivanile, kus põhjas olevad ventilatsiooniavad võivad kergesti ummistuda. ■ Asetage suletud kasti. ■ Katke ventilatsiooniavad riide või muu materjaliga.
• Asetage monitor radiaatori või soojusallika lähedale. ■ Toitejuhe on peamine toite eraldusseade, see tuleb paigutada kergesti ligipääsetavasse kohta.

Ärge hõõruge aktiivmaatriks-LCD-d kõvade esemetega, vastasel juhul võib see kriimustada või jäädavalt kahjustada LCD-d.

Ärge vajutage sõrmega pikka aega LCD-ekraanile, vastasel juhul tekib järelkuma.

Ekraanil võib esineda punaseid, rohelisi ja siniseid piksleid, mis on defektsed, kuid see ei mõjuta kuva funktsiooni.

Võimaluse korral kasutage soovitatud eraldusvõimet, et saavutada parim tulemus. Muude režiimide kasutamisel võib tekkida ebatavaline pilt. See on fikseeritud eraldusvõimega LCD-paneeli omadus.

Kui staatiline pilt jääb ekraanile pikaks ajaks, võib see kahjustada ekraani ja põhjustada jääkpildi. Kasutage kindlasti ekraanisäästjat. Jääkpildid ja sellega seotud probleemid ei kuulu toote garantii alla.

Puhastamine

• Enne monitori puhastamist lülitage monitor välja. ■ Pühkige ekraani ja paneeli tolmu pehme puhta lapiga. Ärge pihustage puhastusvahendit otse monitorile, vastasel juhul võib tekkida elektrilöök.

Uuesti pakendamine

- Ärge visake ära pakendis olevat vahtu ja pappkasti. Kui on vaja transportida, pakkige monitor uuesti algsel kujul.

Käitlemine

■ Monitori luminofoorlamp sisaldab vähesel määral elavhõbedat. ■ Ärge visake toodet ära tavalise olmejäätmena. ■ Toote käitlemisel tuleb järgida kohalikke eeskirju.

■ Enne monitori paigaldamist veenduge, et monitor, arvutisüsteem ja muud välisseadmed on välja lülitatud.

Aluse paigaldamine

1. Asetage monitor esikülg allapoole pehmele lapile.

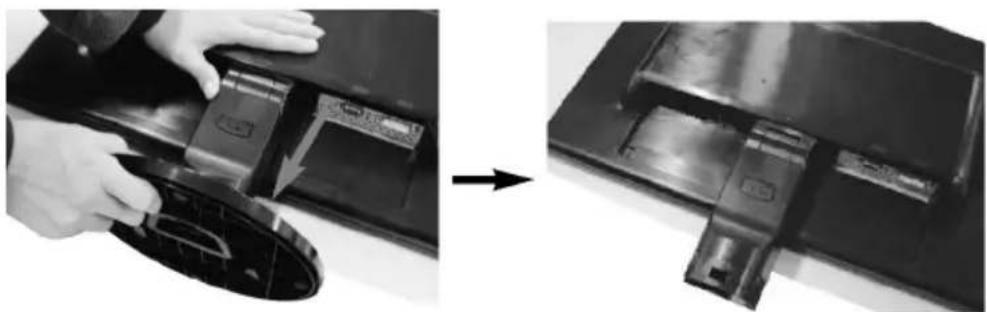

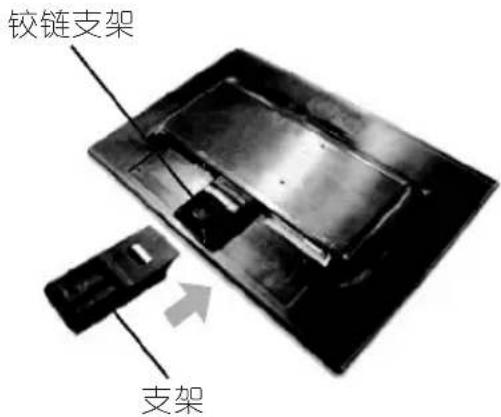

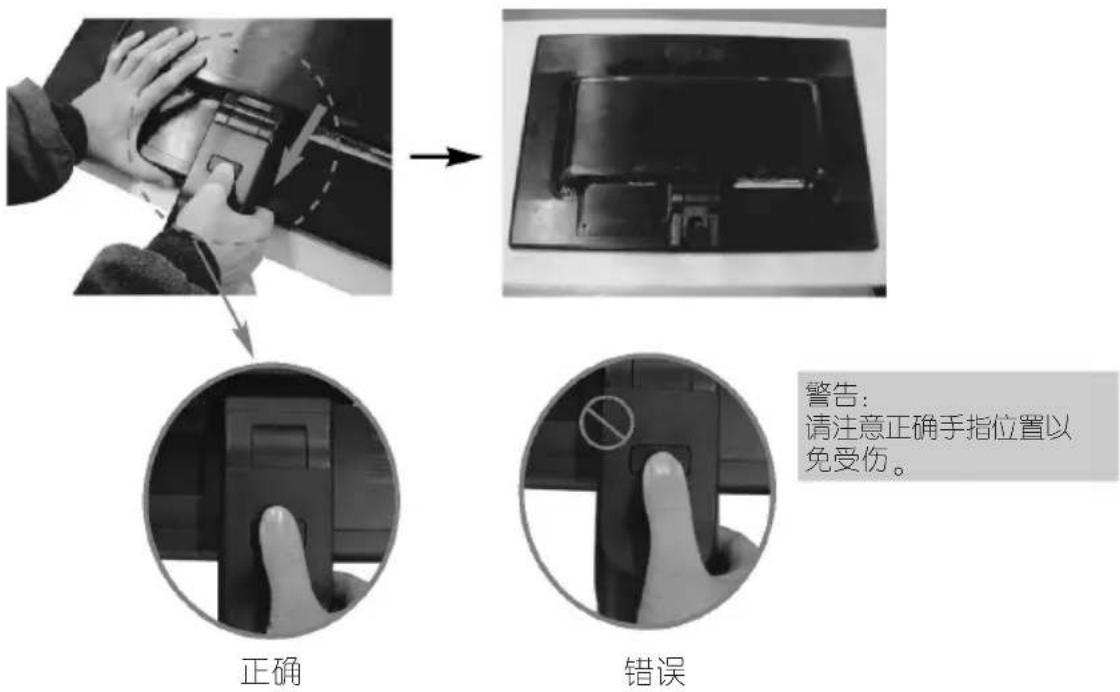

2. Paigaldage hingedega alus joonisel näidatud õiges suunas tootele. Lükake seda, kuni kuulete klõpsatust.

1. Paigaldage alus (esikülg, tagakülg) õiges suunas alusele.

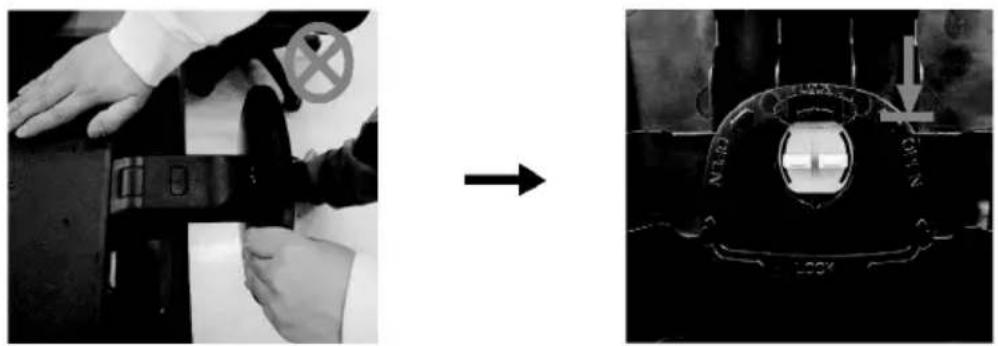

1. Nagu paremal joonisel näidatud, keerake aluse riiv vertikaalsesse asendisse, et alus lukustada. 5. Pärast kokkupanekut tõstke monitor ettevaatlikult üles ja asetage see esiküljega enda poole.

Hoiatused

• See joonis kujutab üldist mudelit; teie monitor võib olla erinev. Ärge hoidke monitori ainult alusest kinni ja pöörake seda tagurpidi, sest see võib põhjustada monitori kukkumise ja kahjustumise või vigastada teie jalgu.

Aluse eemaldamine:

1. Asetage padi või pehme riie tasasele pinnale.
2. Asetage monitor esiküljega allapoole padjale või pehmele riidele.

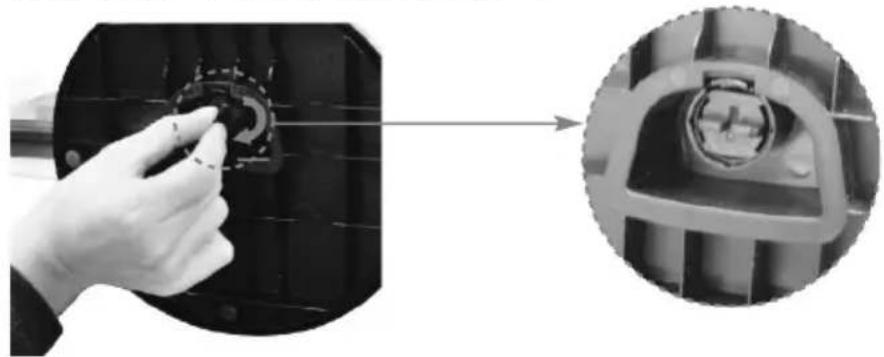

1. Pöörake aluse lukustus noole suunas horisontaalseks.

Kui lukustus on juba avatud asendis, kuid alust ei saa eemaldada, vajutage näidatud kohale ja seejärel eemaldage alus.

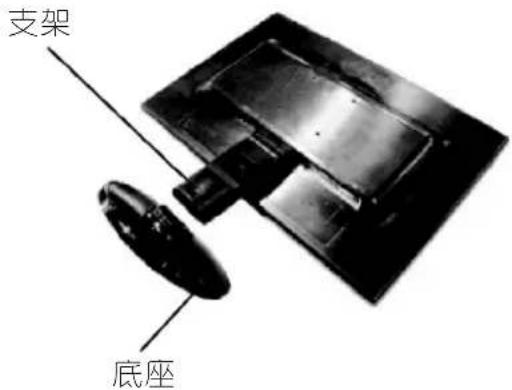

1. Eemaldage alus.

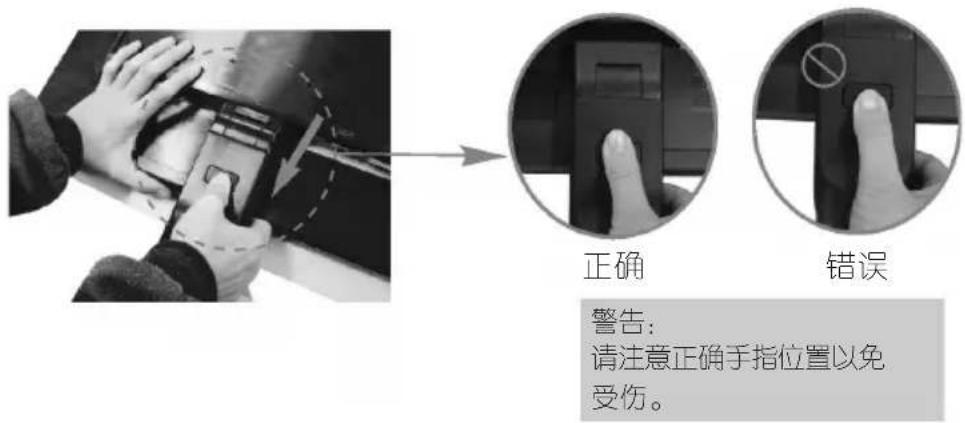

1. Vajutage PUSH-nuppu ja eemaldage hingedega kronstein monitorilt.

Enne monitori paigaldamist veenduge, et monitor, arvutisüsteem ja muud välisseadmed on välja lülitatud.

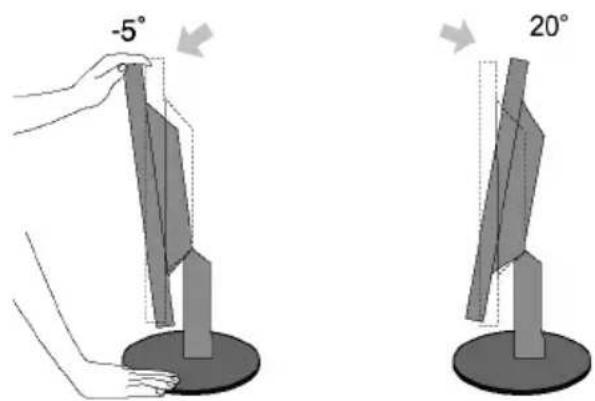

Monitori suuna reguleerimine

1. Reguleerige monitori paneel kõige mugavamasse asendisse.

Kaldenurk: -5° kuni 20°

Ergonoomia

Säilitamaks ergonoomiliselt mugavat vaatenurka, on soovitatav, et monitori kaldenurk ei ületaks 5 kraadi.

Arvuti kasutamine

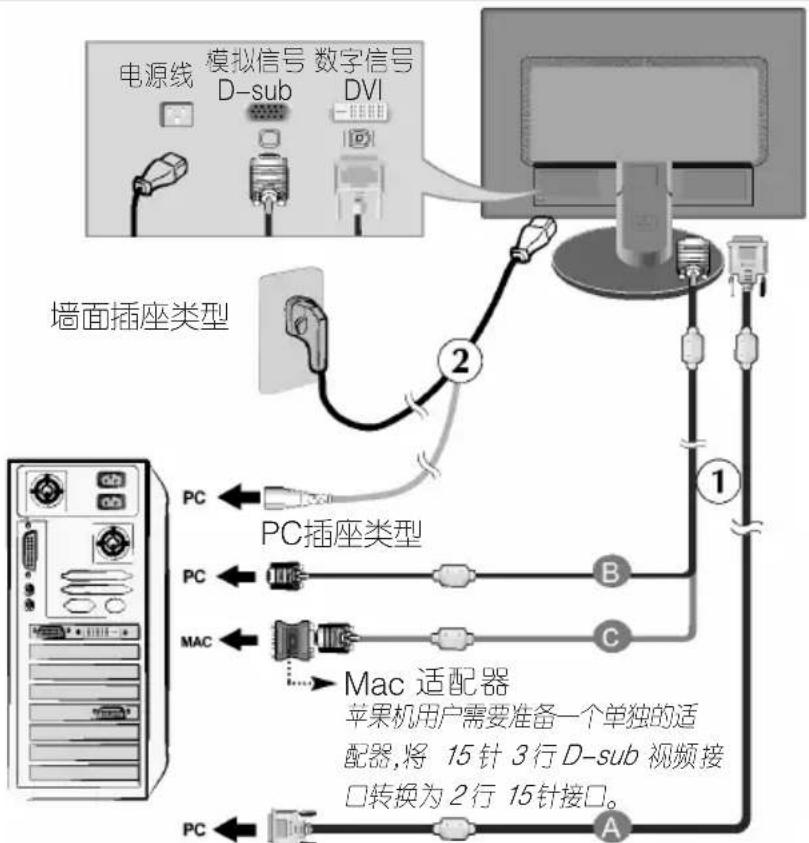

1. Veenduge, et arvuti ja monitor on välja lülitatud. Ühendage kaablid vastavalt allolevale skeemile 1 ○ 2.

A Ühendage DVI-kaabel B Ühendage D-sub kaabel (PC) © Ühendage D-sub kaabel (Mac)

Märkus: see joonis on lihtsustatud kirjeldus tagantvaatest.

• See tagantvaade kujutab tavalist monitori; teie monitor võib sellest erineda.
• Kasutaja peab kasutama ferriitsüdamikuga varjestatud signaalikaablit (15-kontaktiline D-sub), et säilitada toote standardiseeritus.

Digitaalne signaal DVI-D (seda seadet pole kõigis riikides).

1. Vajutage esipaneeli nuppu, et toide sisse lülitada. Kui monitor on sisse lülitatud, käivitub automaatselt pildi automaatse seadistamise funktsioon.

(Ainult analoogsignaali režiimis)

Pildi automaatne seadistamine käib

Märkus

Pildi automaatse seadistamise funktsioon? Selle funktsiooni abil saab kasutaja ideaalse kuvaseade. Kui kasutaja lülitab monitori esimest korda sisse, reguleerib see funktsioon automaatselt iga sisendsignaali parimaks kuvaseisundiks. AUTO/SET funktsioon? Kui kasutamise ajal või pärast ekraani eraldusvõime muutmist ilmnevad probleemid nagu udune pilt, udune tekst, virvendus või kaldu pilt, vajutage AUTO/SET nuppu, et parandada eraldusvõimet.

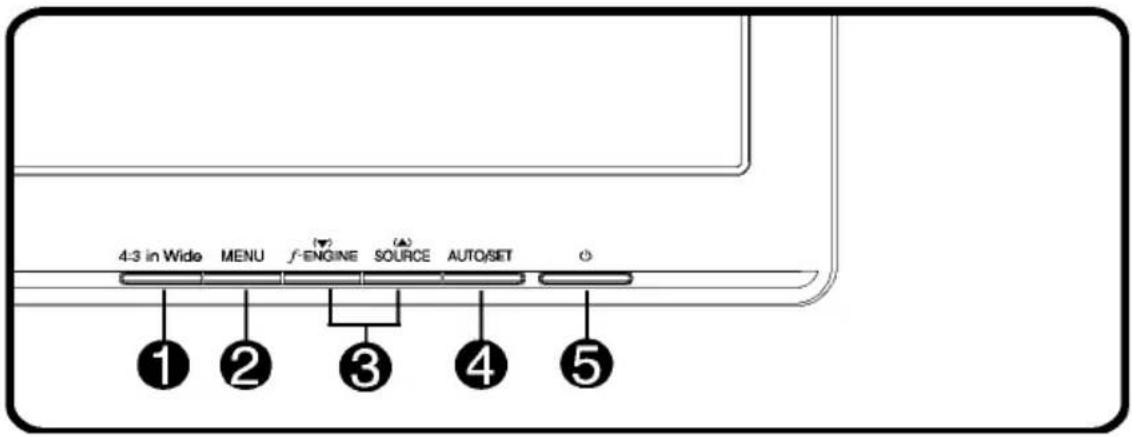

Esipaneel

控制功能
1	4:3 宽屏	选取屏幕的图像大小。
		宽屏 4:3*4:3 由于输入的视频信号比不同,信号会自动调整为最佳的画面比例。
2	MENU(菜单)按钮	使用这个按钮进入或结束屏幕显示(OSD)菜单。
		OSD 控制锁定/解除锁定这个功能可以锁定目前的控制设定,确保这些设定不会因一时疏忽而变更。
	OSD锁定	持续按住 MENU (菜单)按钮几秒,信息 OSD LOCKED(OSD 锁定)将会出现。
	OSD解锁	您随时都可以按下 MENU(菜单)按钮几秒解除 OSD 控制的锁定。便会出现 OSDUNLOCKED(OSD 解除锁定)信息。
3▲▼按钮	使用这些按钮选择或调整 OSD 功能。
▼f·ENGINE	如需更多内容,请参阅第 15页。
▲SOURCE	请使用这个按钮启用 D-Sub 或 DVI 连接器。同时有两台计算机连接至显示器时,便会用到这项功能。预设值为 D-Sub。
4AUTO/SET按钮	使用这个按钮在屏幕显示(OSD)中输入选择。
画面自动调整进行中	自动图像调节调整显示器设定时,在进入屏幕显示(OSD)之前一定要按下 AUTO/SET(自动/设定)按钮。这将会针对目前的屏幕分辨率大小(显示模式)自动调整显示器影像至理想的设定值。最佳显示模式是:-C222WT:1680×1050
5电源按钮使用这个按钮开启或关闭显示器。
电源指示灯	显示器正常工作时,指示灯为蓝色。节能模式时,指示灯为琥珀色。

Ekraani reguleerimine

Kasutage ekraanimenüü (OSD) juhtimissüsteemi, et reguleerida monitori pildi suurust, asukohta ja tööparameetreid kiiresti ja lihtsalt. Allpool on lühike näide, et tutvuda juhtimise kasutamisega. Järgmistes peatükkides antakse ülevaade reguleerimistest ja valikutest, mida saate OSD abil teha.

Märkus

■ Enne pildi reguleerimist laske monitoril stabiliseeruda vähemalt 30 minutit.

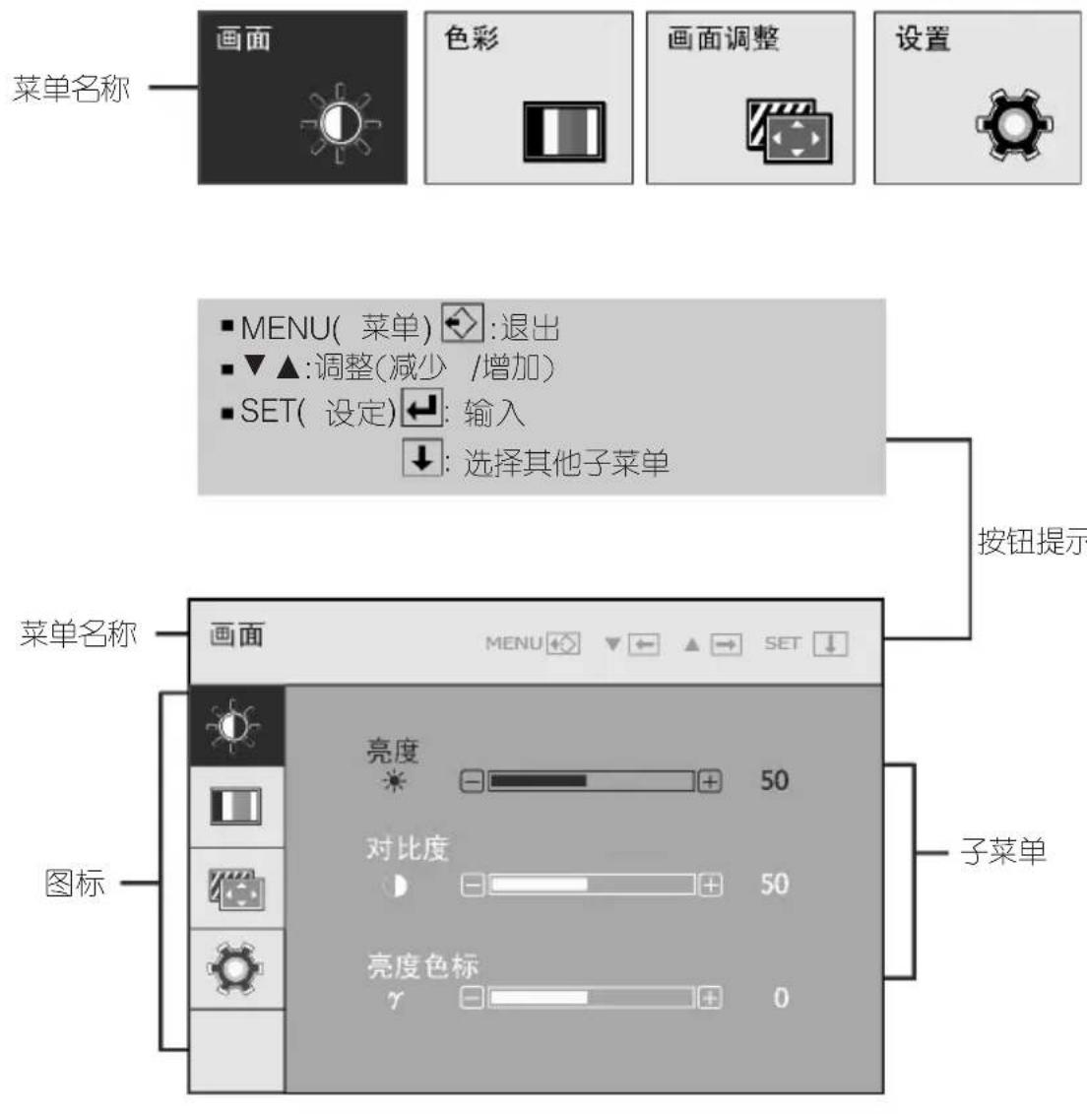

Ekraanimenüüs (OSD) reguleerimiseks toimige järgmiselt.

MENÜÜ → ▼ ▲ → AUTO/SET → ▼ ▲ → MENÜÜ

1 Vajutage MENÜÜ nuppu, ilmub OSD põhimenüü. ② Vajutage ▲ või ▼ nuppu, et valida suvand, kui soovitud suvand on valitud, kinnitage AUTO/SET nupuga. ③ Vajutage ▼/▲ nuppu, et reguleerida suvandit, kinnitage AUTO/SET nupuga. 4 Vajutage üks kord MENÜÜ nuppu, et naasta põhimenüüsse, vajutage kaks korda MENÜÜ nuppu, et väljuda OSD-st.

Järgmine tabel kirjeldab OSD juhtimis-, reguleerimis- ja seadistusmenüüd.

主菜单子菜单说明			A	D
画面	亮度		●	●	调整画面的亮度、对比度和亮度色标
	对比度		●	●
	亮度色标		●	●
色彩调整画面	预置色彩	sRGB	●	●
		6500K	●	●
		9300K	●	●
	红色		●	●
	绿色		●	●
	蓝色		●	●
画面调整	水平		●		调整画面位置
	垂直		●
	水平校正		●		提高画面的清晰度和稳定性
	清晰度		●
	锐利度		●	●
设置	语言		●	●	在用户操作状态下调整画面状态
	OSD位置	水平	●	●
		垂直	●	●
	白平衡		●
	开关指示灯		●	●
	初始化		●	●
	省电模式		●	●
FLATRONF-ENGINE	影视模式		●	●	选择和调整所需图像设置
	网络画面		●	●
	用户		●	●
	正常		●	●
	画面测试		●	●
●:可调整项目A:模拟输入D:数字输入

Märkus

■ Sõltuvalt mudelist võib ikoonide järjekord erineda. (10\~15).

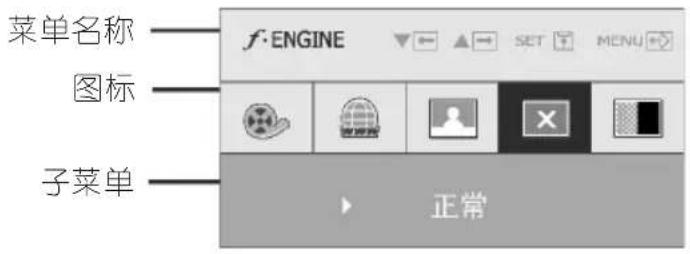

Allpool on OSD menüü ikoonid, ikoonide nimed ja üksikasjalikud selgitused.

Vajutage MENÜÜ (menüü) nuppu, ilmub OSD põhimenüü.

Märkus

■ Monitori OSD (ekraanimenüü) keel võib erineda juhendi keelest.

Põhimenüü alammenüü selgitus

Ekraan

■ MENÜÜ (menüü): väljumine ■ ▼: vähendamine ■ ▲: suurendamine ■ SET (seadistamine): teise alammenüü valimine

Heledus: reguleerib pildi heledust.

Kontrastsus: reguleerib pildi kontrastsust.

Heleduse skaala: määrake ise heleduse skaala väärtus: (-50/0/50). Kõrge heleduse skaala väärtus kuvab valge varjundiga pilti, madal heleduse skaala väärtus aga kõrge kontrastsusega pilti.

Värv

■ MENÜÜ (menüü): väljumine ■ ▼: vähendamine ■ ▲: suurendamine ■ SET (seadistamine): teise alammenüü valimine

Eelseadistus: valige pildi värv.

· sRGB: seadistage pildi värv vastavalt sRGB standardvärvispetsifikatsioonile. - 6500K: kergelt punaka varjundiga valge. - 9300K: kergelt sinaka varjundiga valge.

Punane: määrake ise soovitud punase tase. Roheline: määrake ise soovitud rohelise tase. Sinine: määrake ise soovitud sinise tase.

Peamenüü alammenüü kirjeldus

Pildi reguleerimine

Horisontaalne: liigutab pilti vasakule või paremale.

Vertikaalne: liigutab pilti üles või alla.

Horisontaalne korrektsioon: vähendab pildi taustal nähtavaid vertikaalseid triipe või lainetust, horisontaalmõõde muutub.

Teravus: reguleerige pildi fookust. See valik võimaldab teil kõrvaldada häired ja parandada pildi selgust.

■ MENÜÜ (menüü): väljumine ■ ▼: vähendamine ■ ▲: suurendamine ■ SET (määramine): teise alammenüü valimine

Teravus: reguleerige pildi teravust.

Põhimenüü alammenüü kirjeldus

设置	语言	选择屏幕显示的语言种类。
	OSD位置	调整 OSD 窗口在屏幕上的位置。
	白平衡	如果显示输出与所需规格不同,色彩会因为显示的失真而减弱。为了提供最佳图像,使用该功能调整适合显卡标准输出的信号,当屏幕为黑白色时激活该功能。
	开关指示灯	使用该功能打开或关闭显示器的电源指示灯。如果您选择“关”,指示灯关闭;如果您选择“开”,指示灯将会自动开启。
■MENU(菜单):退出■▼:减少▲:增加■SET(设定):选择其他子菜单	初始化	恢复除了“语言”之外的所有默认值。按下▼键即可重新设置。
	省电模式	使用该功能打开或关闭显示器的省电模式。如果您选择“关”,省电模式关闭;如果您选择“开”,省电模式将会开启。

■ MENÜÜ (menüü): väljumine ■ ▼: vähendamine ■ ▲: suurendamine ■ SET (määramine): teise alammenüü valimine

Kui see ei paranda pildi kvaliteeti, taastage tehaseseaded. Vajadusel viige uuesti läbi valge tasakaalu funktsioon. See funktsioon on aktiivne ainult siis, kui sisendsignaal on analoogsignaal.

OSD-ekraani kuvamiseks vajutage monitori esiküljel asuvat nuppu.

Põhimenüü alammenüü kirjeldus

Filmirežiim: see funktsioon võimaldab teil hõlpsasti valida keskkonnale sobivaima pilditingimuse.

Võrgu pilt: filmirežiim: elava pildi saamiseks video- või filmirežiimis.

Võrgu pilt: teksti pildi saamiseks (nt Wordi programm)

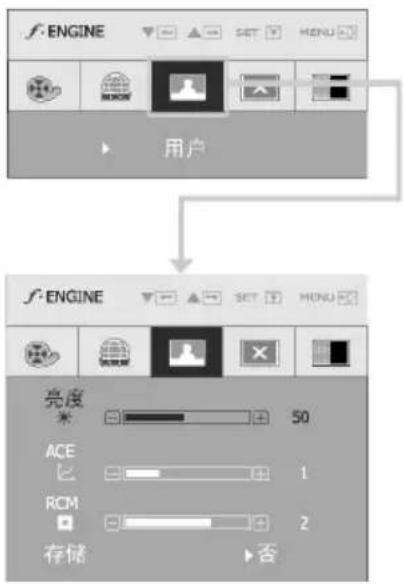

Kasutaja: saate heledust, ACE-i või RCM-i käsitsi reguleerida. Erinevate keskkonnaseadete kasutamisel saate reguleerimisväärtusi salvestada või taastada.

• Reguleerige ekraani heledust. ACE: valige selgusrežiim.

RCM: valige värvirežiim.

Ei kohaldata

Roheline tugevdamine

Nahatoor

Värvitugevdus

Vajutage nuppu AUTO/SET, et valida alammenüü Salvesta, vajutage nuppe ▼, ▲, et salvestada väärtus „Jah”.

Tavaline – ülaltoodud olukord on normaalsetes tingimustes töötamine.

Pilt – see režiim on mõeldud toote demonstreerimiseks müügikohas. Test – selle seaded on samad, mis filmirežiimil, ekraan on jagatud kaheks osaks.

Enne hooldusteenuse kutsumist kontrollige järgmisi asju.

没有影像出现
显示器的电源线连接了吗?电源开启了吗?电源指示灯是蓝灯还是绿灯?电源指示灯为琥珀色吗?您在屏幕上看到OUT OFRANGE?(超出范围)信息吗?您在屏幕上看到CHECKSIGNAL CABLE(检查信号线)信息吗?	·查看电源线是否正确连接到电源插座。·调整画面亮度和对比度。·如果显示器处于节能模式,请尝试移动滑鼠或按下键盘上的任何按键来开启屏幕。尝试开启PC。·当来自PC(显卡)的信号超出显示器的水平或垂直频率范围时,这个信息才会出现。如需详细内容,请参阅本手册的<规格>章节,然后再一次设定显示器。·当PC和显示器之间的信号线没有连接时,这个信息会出现。请检查信号线,再试一次。

您在屏幕上看到 OSDLOCKED(OSD 锁定)信息吗?
● 您在按“MENU”(菜单)按钮时看到OSD LOCKED(OSD锁定)信息吗?	· 您可以保护目前的控制设定,确保这些设定不因一时疏忽而变更。您随时都可以按下MENU(菜单)按钮几秒解除OSD控制的锁定。便会出现 OSD UNLOCKED(OSD 解除锁定)信息。
显示影像异常
● 显示位置异常。	● 按下“AUTO/SET”(自动/设定)按钮,可自动调整显示影像至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)中的Hpositionand Vposition(水平位置和垂直位置)图标调整影像位置。
● 在屏幕背景上,看得到条纹。	● 按下“AUTO/SET”(自动/设定)按钮,可自动调整显示影像至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)中的“CLOCK”(水平校正)图标减少垂直条纹。
● 在任何影像中出现任何水平杂讯,或文字没有清楚地描绘出来。	● 按下AUTO/SET(自动/设定)按钮,可自动调整显示影像至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)中的“PHASE”(清晰度)图标减少水平条纹。● 检查“控制面板”→“显示”→“设置”,并调整显示器至建议的分辨率,或调整显示影像至理想设定。设定色彩设定高于24位元(真实色彩)。

Hoiatused

■ Kontrollige „Juhtpaneel” → „Kuva” → „Seaded”, kas sagedus või eraldusvõime on muutunud. Kui on, siis reguleerige graafikakaart soovitatud eraldusvõimele. ■ Soovitatud eraldusvõime kasutamise põhjus: ekraani kuvasuhe on 16:10, kui sisenderaldusvõime ei ole 16:10 (nt 16:9, 5:4, 4:3), võite kogeda probleeme nagu udune pilt, udune tekst, pildi lõikamine või pildi kallutamine. ■ Seadistamise meetod sõltub arvutist ja operatsioonisüsteemist (OS) ning graafikakaardi funktsioonid ei pruugi toetada ülalnimetatud eraldusvõimeid. Sellisel juhul pöörduge arvuti ja graafikakaardi tootja poole.

显示影像异常
◎ 屏幕呈单色或色彩异常。	· 检查信号线是否正确连接,必要时,用螺丝起子拴紧。· 请确定显卡正确插入插槽。· 在“控制面板”→“显示”→“设置”中设定色彩设定高于24位元(真实色彩)。· 检查屏幕是否设为交错模式,如果是的话,请变更为建议的分辨率。
◎ 屏幕会闪烁。

您安装了显示器驱动程序吗?
● 您安装了显示器驱动程序吗?● 您看到“Unrecognized monitor,Plug&Play (VESADDC)monitor found”(找到无法识别的显示器、随插即用(VESADDC)显示器)信息吗?	· 您可以从我们的网站下载驱动程序: http://www.lge.com.cn。· 请务必检查显卡是否支持随插即用功能。
显示器	22英寸(55.8厘米)平面有源矩阵TFT液晶面板。防眩涂层可视范围对角线长55.8厘米0.282×0.282mm点距
同步信号输入	行频 模拟:30-83kHz(自动)数字:30-83kHz(自动)场频 56-75Hz(自动)
	输入模式独立TTL,正/负SOG(同步绿色)数字(HDCP)
视频信号输入	信号输入15孔D-Sub连接器DVI-D连接器(数字)
	输入模式RGB模拟(0.7Vp-p/75ohm),数字
分辨率	最大值模拟:VESA1680×1050@60Hz数字:VESA1680×1050@60Hz
	建议选用VESA1680×1050@60Hz
即插即用	DDC2B
电源消耗	省电 开启模式 :40W(典型)模式 睡眠模式 ≤1W关闭 关闭模式 ≤1W		省电 模式开启	节能模式 :35W(典型)睡眠模式 ≤1W关闭模式 ≤1W
尺寸和重量	包含底座不包含底座
	宽度 51.57厘米/20.30英寸高度 41.80厘米/16.46英寸深度 20.94厘米/8.24英寸			51.57厘米/20.30英寸34.46厘米/13.57英寸6.31厘米/2.48英寸
	净重4.65kg(10.33磅)
倾斜角度	倾斜-5°~20°
电源输入	AC100-240V~50/60Hz1.0A
环境条件	作业条件储存条件
	温度10°C至35°C湿度10%至80%无凝露		温度 -20°C至60°C湿度5%至90%无凝露
	海拔高度储存期间最高5000米工作期间最高3000米
底座	一体型(),分离型(O)
电源线	Wall-outlet型或PC-outlet型

Tähelepanu

■ Selle dokumendi sisu võidakse muuta ilma ette teatamata.

Eelseadistatud režiimid (eraldusvõimed)

显示模式(分辨率)		行频(kHz)	场频(Hz)
1	720 x 400	31.468	70
2	640 x 480	31.469	60
3	640 x 480	37.500	75
4	800 x 600	37.879	60
5	800 x 600	46.875	75
6	1024 x 768	48.363	60
7	1024 x 768	60.123	75
8	1152 x 864	67.500	75
9	1280 x 1024	63.981	60
10	1280 x 1024	79.976	75
11	1680 x 1050	64.674	60
*12	1680 x 1050	65.290	60

* Soovitatud režiim

Indikaatortuli

模式	LED色彩
开启模式	蓝色
睡眠模式	琥珀色
关闭模式	关闭

See kuvar vastab seinakinnituse ja sarnaste seadmete spetsifikatsioonidele.

1. Asetage monitor esikülg allapoole pehmele lapile.

1. Vajutage PUSH-nuppu ja eemaldage alus.

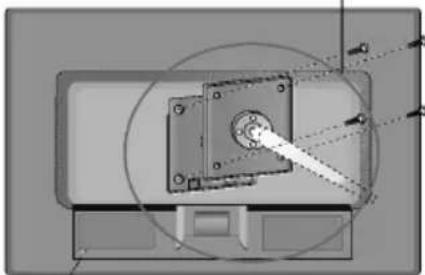

1. Seinakinnituse paigaldamine

Seinakinnitus (ostetakse eraldi)

See on aluse või seinakinnituse tüüp, millega saab ühendada seinakinnituse.

Üksikasjade saamiseks vaadake seinakinnituse ostmisel kaasasolevat

paigaldusjuhendit.

Kensingtoni turvapesa, mida kasutatakse positsioneerimiskaabli ühendamiseks,

on saadaval enamikus arvutipoodides.

Mürgiste ja ohtlike ainete sisalduse tabel

Hiina elektroonikatoodete saasteainete kontrolli nõuete täitmiseks on allpool toodud teave elektroonikatoodete osade nimetuste ja võimalike mürgiste/ohtlike ainete kohta.

Plasmaekraan

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
等离子面板	×○○	○○○
遥控器	×○○	○○○
音箱	×○○	○○				○

Plasmateler

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
等离子面板	×○○	○○○
遥控器	×○○	○○				○

LCD-ekraan

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
液晶面板	××○	○○○
遥控器	×○○	○○○
适配器 *×○	○○○○

LCD-teler

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
液晶面板	××○	○○○
遥控器	×○○	○○				○

CRT-kuvar

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
阴极射线管	×○○	○○○

"○": tähendab, et selle osa kõigi homogeensete materjalide sisaldus ohtlikke aineid on allpool SJ/T11363-2006 standardis sätestatud piirnorme.

"×": tähendab, et vähemalt ühes selle osa homogeenses materjalis on ohtlike ainete sisaldus olemasoleva tehnoloogia ja protsessipiirangute tõttu kõrgem kui SJ/T11363-2006 standardis sätestatud piirnormid.

Ülaltoodud tabelis vastavad "×"-ga märgitud osad Euroopa Ühenduse RoHS direktiivile – Euroopa Parlamendi direktiivile 2002/95/EÜ, mis piirab teatud ohtlike ainete kasutamist elektri- ja elektroonikaseadmetes.

"*" tähendab, et kehtib ainult toodetele, mis nõuavad selle osa kasutamist.

Märkus: kõik Hiinas müüdavad elektroonilised infotooted peavad kandma keskkonnasõbraliku kasutusea märgist. Selle märgise keskkonnasõbralik kasutusiga tähendab kasutusiga normaalsetes tingimustes, nagu temperatuur ja niiskus, ning ei hõlma tarbekaupu, nagu patareid.

See märgis kehtib tootes kasutatavatele patareidele, kuid kuna patareide pindala on liiga väike, selgitatakse seda siin.
