KASUTUSJUHEND C223WS LG

Kui teil on küsimusi

helistage palun

Moment Of Truth LG müügijärgne teenindus

LG Electronics

400-819-9999

müügijärgne teenindusliin

liin üks number

Nanjing LG Xingang Display Co., Ltd.

Aadress: Nanjingi majandusarengu tsoon, Yaoxin New Avenue 346

Faks: 025-85801287

Postiindeks: 210038

Riikliku tehnilise teeninduskeskuse teeninduskonsultatsiooni telefon: [phone]

LG

http://www.lg.com.cn

Kuna meie ettevõtte tooteid pidevalt täiustatakse, võidakse disaini ja spetsifikatsioone muuta ilma ette teatamata.

P/NO:MFL31095240(0902-REV04)

Kasutusjuhend

Monitor

C223WS

C233WS

DIGITAALNE

DIGITAALNE

DIGITAALNE

Enne selle toote kasutamist lugege see juhend hoolikalt läbi ja hoidke see alles, et seda hiljem vajadusel kasutada.

Ohutus

Selle seadme kavandamisel on isiklikke ohutusfaktoreid põhjalikult arvesse võetud, kuid vale kasutamine võib põhjustada elektrilöögi ja tulekahju. Selleks et mitte kahjustada monitori sisemisi ohutusosi, järgige paigaldamisel, kasutamisel ja hooldamisel järgmisi eeskirju. Lisaks järgige monitoril märgitud hoiatusi.

Toitejuhe ei ole ühendatav seade, veenduge, et toitepistik on hõlpsasti ligipääsetav.

Kasutage ainult monitoriga kaasas olevat toitejuhet. Kui kasutate mõnda muud toitejuhet, mis pole edasimüüja poolt tarnitud, veenduge, et see vastab riiklikele standarditele. Kui toitejuhe on kahjustatud, laske see vahetada tootja või volitatud hoolduskeskuse poolt.

Kasutage ainult juhendis või monitoril märgitud toiteliiki. Kui te ei tea, millist toiteliiki teie piirkonnas kasutatakse, küsige edasimüüjalt.

Ülekoormatud pistikupesad, toitejuhtmed ja kahjustatud pistikud võivad ohustada teie turvalisust ja põhjustada tulekahju. Paluge need välja vahetada tehnilise teeninduse osakonnal.

Ärge proovige avada monitori tagakaant.

■ Seadme sees pole osi, mida kasutaja saaks hooldada. Isegi kui toide on välja lülitatud, on sees ohtlik kõrgepinge. ■ Kui monitor ei tööta korralikult, pöörduge edasimüüja poole.

Vigastuste vältimiseks järgige järgmisi reegleid:

■ Ärge asetage monitori kaldpinnale, välja arvatud juhul, kui see on ohutu. ■ Kasutage ainult tootja poolt tarnitud alust. ■ Ärge visake ega pillake esemeid / mänguasju ekraanile. See võib põhjustada vigastusi, toote kahjustusi ja ekraani purunemist.

Tulekahju ja muude õnnetuste vältimiseks järgige järgmisi reegleid:

• Kui lahkusite ruumist pikemaks ajaks, lülitage monitor välja. ■ Ärge laske lastel esemeid monitori sisse visata ega pista, kuna sees on ohtlik kõrgepinge. ■ Ärge paigaldage tarvikuid, mis pole spetsiaalselt monitori jaoks mõeldud.
• Kui monitori ei kasutata pikka aega, ühendage toitejuhe pistikupesast lahti.
• Ärge puudutage äikese ajal toite- ja signaalikaableid, kuna see võib põhjustada elektrilöögi.

Paigaldamine

Ärge laske esemetel toitejuhet suruda ega keerdu. Ärge asetage monitori kohta, kus toitejuhe võib kergesti kahjustuda.

Ärge kasutage monitori veekogude lähedal, nagu vann, pesumasin, bassein, ega niisketes kohtades. Monitori tagakaane ventilatsiooniavad hajutavad seadme tekitatud soojust, seega ärge neid avasid kinni katke.

Monitori kahjustuste ja tulekahju vältimiseks vältige järgmisi olukordi.

• Asetage monitor voodile või diivanile ning kohtadesse, kus alumised ventilatsiooniavad võivad kinni minna. ■ Ärge asetage seda suletud kasti. ■ Ärge katke ventilatsiooniavasid riide või muude materjalidega.
• Ärge asetage monitori radiaatori või soojusallika lähedale. ■ Toitejuhe on peamine toite eraldusseade; see tuleb paigutada kergesti ligipääsetavasse kohta.

Ärge hõõruge aktiivmaatriks-LCD-d kõvade esemetega, vastasel juhul võite seda kriimustada või jäädavalt kahjustada.

Ärge vajutage LCD-ekraanile pikka aega sõrmedega, vastasel juhul võib tekkida järelkuma.

Ekraanil võivad esineda punased, rohelised või sinised defektsed piksliid, kuid see ei mõjuta kuvamisfunktsiooni.

Võimaluse korral kasutage parima tulemuse saavutamiseks soovitatud eraldusvõimet. Muude režiimide kasutamisel võib ilmneda ebatavaline pilt, kuid see on fikseeritud eraldusvõimega LCD-paneeli omadus.

Liikumatute piltide pikaajaline kuvamine võib kahjustada ekraani ja põhjustada järelkuma. Kasutage kindlasti ekraanisäästjat. Järelkuma ja sellega seotud probleemid ei kuulu toote garantii alla.

Ärge raputage ega hõõruge ekraani esi- või külgpinda metallesemetega. Vastasel juhul võib ekraan kahjustuda.

Puhastamine

• Enne monitori puhastamist lülitage see välja. ■ Pühkige ekraanilt ja paneelilt tolm pehme puhta lapiga. Ärge pihustage puhastusvahendit otse monitorile, vastasel juhul võib tekkida elektrilöök.

Ümberpakendamine

- Ärge visake ära pakendis olevat vahtu ja pappkasti. Kui monitori on vaja transportida, pakkige see uuesti algsel kujul.

Käitlemine

■ Monitori luminofoorlamp sisaldab vähesel määral elavhõbedat. ■ Ärge visake toodet ära tavalise olmejäätmena. ■ Toote käitlemisel tuleb järgida kohalikke eeskirju.

■ Enne monitori paigaldamist veenduge, et monitor, arvutisüsteem ja muud välisseadmed on välja lülitatud.

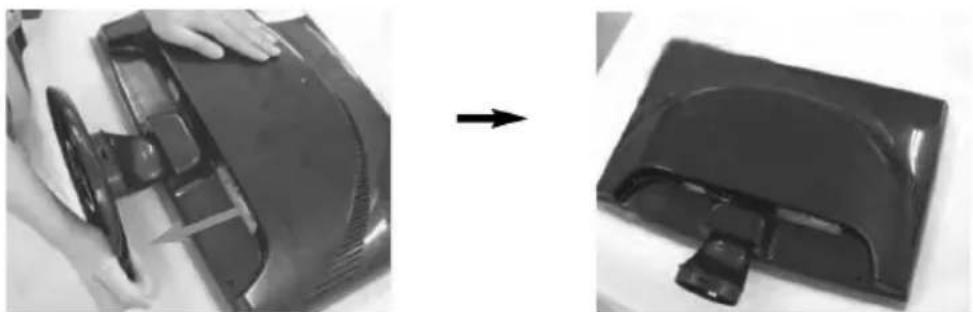

Aluse paigaldamine

1. Asetage monitor esikülg allapoole pehmele lapile.
2. Kinnitage alus (esikülg, tagakülg) õiges suunas kronsteini külge.

Alus

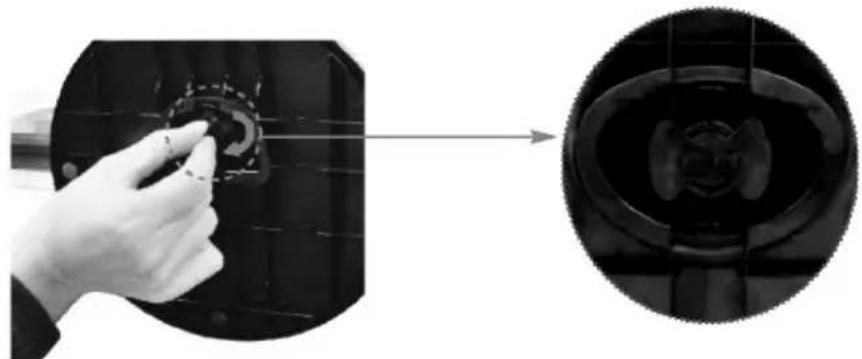

1. Keerake aluse riiv vertikaalasendisse, nagu paremal näidatud, et alus lukustada.
2. Pärast kokkupanekut tõstke monitor ettevaatlikult üles ja pöörake see esikülg enda poole.

Hoiatused

• See joonis kujutab üldist mudelit; teie monitor võib erineda joonisel näidatust. ■ Ärge hoidke monitori ainult alusest kinni ega pöörake seda tagurpidi, sest see võib põhjustada monitori kukkumise ja kahjustumise või vigastada teie jalgu.

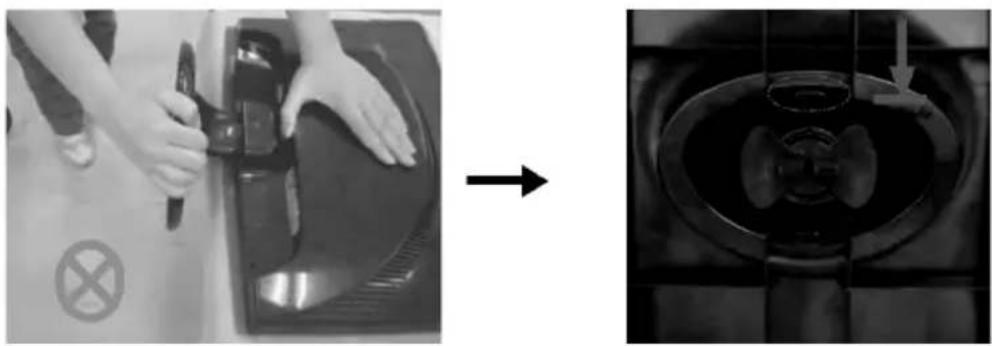

Aluse eemaldamine:

1. Asetage padi või pehme lapp tasasele pinnale.
2. Asetage monitor esikülg allapoole padjale või pehmele lapile.

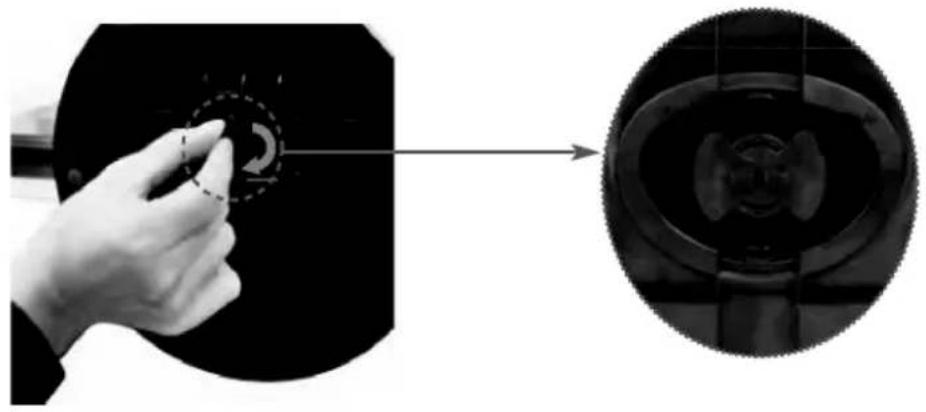

1. Keerake aluse riiv noole suunas horisontaalasendisse.

Kui riiv on juba lukustamata asendis, kuid alust ei õnnestu eemaldada, vajutage joonisel näidatud kohta ja eemaldage alus.

1. Eemaldage alus.

■ Enne monitori paigaldamist veenduge, et monitor, arvutisüsteem ja muud välisseadmed on välja lülitatud.

Monitori suuna reguleerimine

1. Reguleerige monitori paneel kõige mugavamasse asendisse.

■ Kaldenurk: -5° 15°

Ergonoomika

Et säilitada ergonoomiliselt mugav vaatenurk, on soovitatav, et monitori ettekalle ei ületaks 5°.

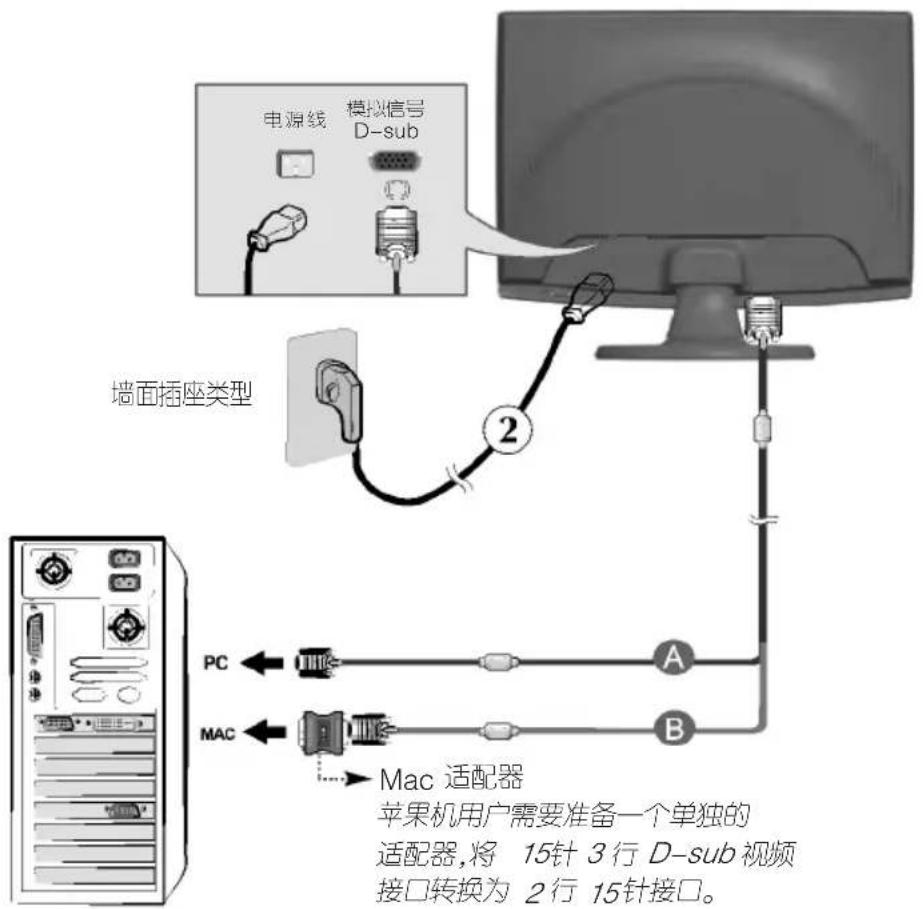

Arvuti kasutamine

1. Veenduge, et arvuti ja monitor on välja lülitatud. Ühendage vastavalt allolevale skeemile 1 ○ 2.

A Ühendage D-sub kaabel (PC) B Ühendage D-sub kaabel (Mac)

Märkus: • See joonis on lihtsustatud tagantvaade.

• See tagantvaade kujutab tavalist monitori mudelit; teie monitor võib erineda joonisel kujutatust.
• Kasutaja peab kasutama varjestatud signaalikaablit (15-kontaktiline D-sub kaabel) koos ferriitsüdamikuga, et säilitada toote standardiseeritus.

1. Vajutage esipaneeli nuppu toite sisselülitamiseks; kui monitor on sisse lülitatud, käivitub automaatselt "pildi automaatse seadistamise funktsioon".

Pildi automaatne seadistamine käimas

Tähelepanu

"Pildi automaatse seadistamise funktsioon"? Selle funktsiooni abil saab kasutaja ideaalseima kuvaseadistuse. Kui kasutaja avab monitori esimest korda, seadistab see funktsioon automaatselt iga sisendsignaali parimasse kuvaseisundisse.

"AUTO/SET funktsioon"? Kui kasutate monitori või pärast ekraani eraldusvõime muutmist võite kohata probleeme, nagu udune pilt, udune font, virvendav pilt või kaldu pilt. Vajutage palun AUTO/SET nuppu, et parandada eraldusvõimet.

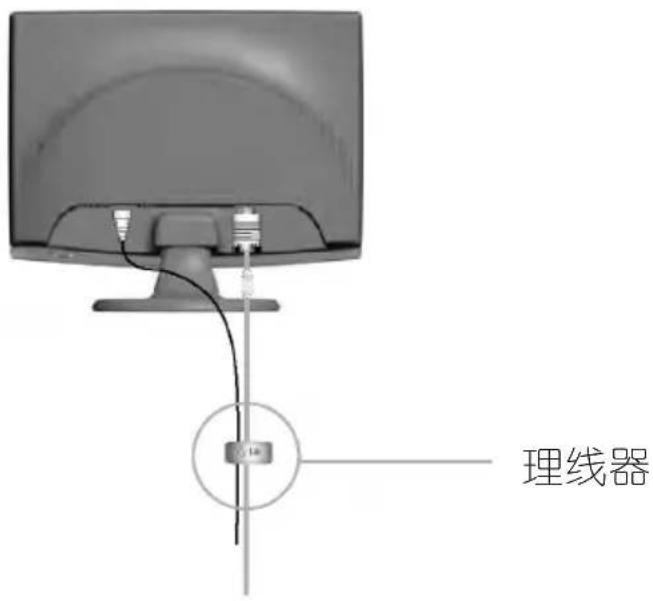

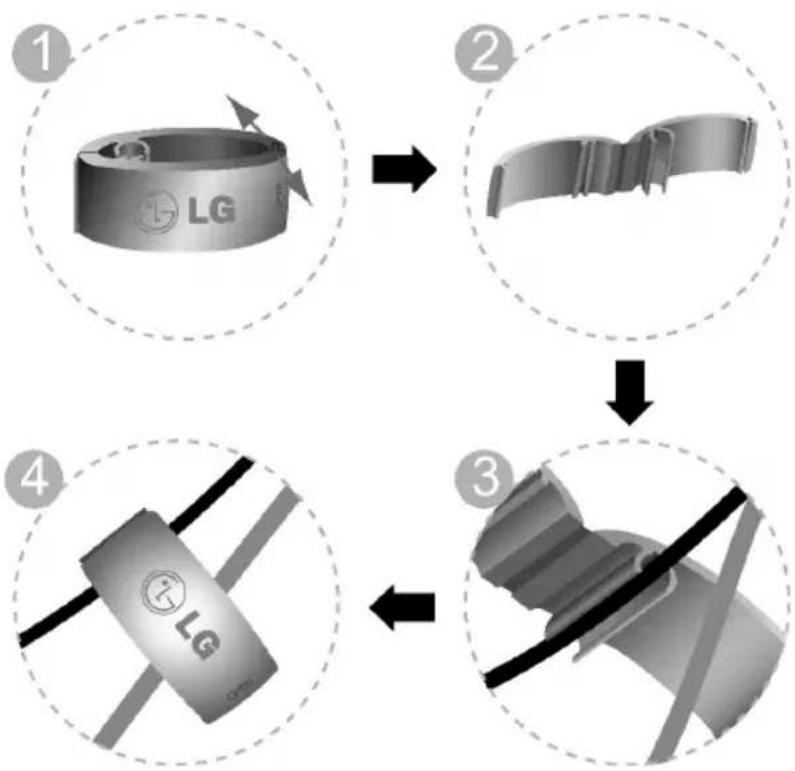

Kaablihoidiku kasutamine (see funktsioon ei kehti kõikide mudelite puhul)

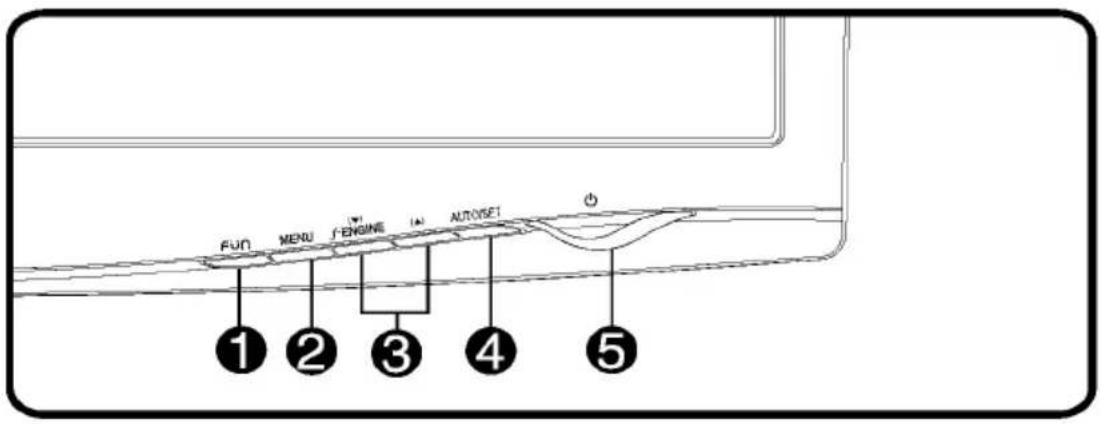

Esipaneel

控制功能
1 FUN按钮		使用此按钮进入“4:3宽屏,PHOTOEFFECT”选项。如需更多信息,请参阅第 16页。
2 MENU(菜单)按钮		使用这个按钮进入或结束屏幕显示(OSD)菜单。
		OSD控制锁定/解除锁定这个功能可以锁定目前的控制设定,确保这些设定不会因一时疏忽而变更。
		持续按住 MENU(菜单)按钮几秒,信息 OSDLOCKED(OSD锁定)将会出现。您随时都可以按下 MENU(菜单)按钮几秒解除 OSD控制的锁定。便会出现 OSDUNLOCKED(OSD解除锁定)信息。
3▲▼按钮	使用这些按钮选择或调整 OSD 功能。
▼f·ENGINE	如需更多内容,请参阅第 A16页。
4AUTO/SET按钮	使用这个按钮在屏幕显示(OSD)中输入选择。
	自动图像调节调整显示器设定时,在进入屏幕显示(OSD)之前一定要按下 AUTO/SET(自动/设定)按钮。这将会针对目前的屏幕分辨率大小(显示模式)自动调整显示器影像至理想的设定值。最佳显示模式是:-C223WS/C233WS:1920x1080
5电源按钮使用这个按钮开启或关闭显示器。
电源指示灯	显示器正常工作时,指示灯为红色。节能模式时,指示灯为闪烁。

Ekraani seadistamine

Kasutage ekraanimenüü (OSD) juhtimissüsteemi, et seadistada monitori pildi suurust, asukohta ja tööparameetreid kiiresti ja lihtsalt. Allpool on lühike näide, et tutvustada juhtimise kasutamist. Järgmised peatükid annavad ülevaate OSD abil tehtavatest seadistustest ja valikutest.

Tähelepanu

■ Enne pildi seadistamist laske monitoril stabiliseeruda vähemalt 30 minutit.

Ekraanimenüüs (OSD) seadistamiseks järgige palun järgmisi samme.

MENU → ▼ ▲ → AUTO/SET → ▼ ▲ → MENU

1 Vajutage MENU nuppu, ilmub OSD põhimenüü. ② Vajutage ▲ või ▼ nuppu, et valida valik. Kui soovitud valik on valitud, vajutage AUTO/SET kinnitamiseks. ③ Vajutage ▼/▲ nuppu, et reguleerida valikut, vajutage AUTO/SET kinnitamiseks. 4 Vajutage üks kord MENU nuppu, et naasta põhimenüüsse, vajutage kaks korda MENU nuppu, et väljuda OSD-st.

Järgmine tabel kirjeldab OSD juhtimise, seadistamise ja menüüde kirjeldust.

主菜单子菜单说明			A
4:3宽屏调整图像大小●
PHOTO EFFECT	正常		●	调整画面色彩模式
	高斯模糊		●
	褐色		●
	单色		●
画面	亮度		●	调整画面的亮度、对比度和亮度色标
	对比度		●
	亮度色标		●
色彩调整画面色彩	预置	sRGB	●
		6500K	●
		9300K	●
	红色		●
	绿色		●
	蓝色		●
画面调整	水平		●	调整画面位置
	垂直		●
	水平校正		●	提高画面的清晰度和稳定性
	清晰度		●
	锐利度		●
设置	语言		●	在用户操作状态下调整画面状态
	OSD位置	水平	●
		垂直	●
	白平衡		●
	开关指示灯		●
	初始化		●
	省电模式		●
FLATRON F-ENGINE	影视模式		●	选择和调整所需图像设置
	网络画面		●
	用户		●
	正常		●
	画面测试		●
●:可调整项目A:模拟输入

Tähelepanu

■ Sõltuvalt mudelist võib ikoonide järjekord erineda. (A10~A16).

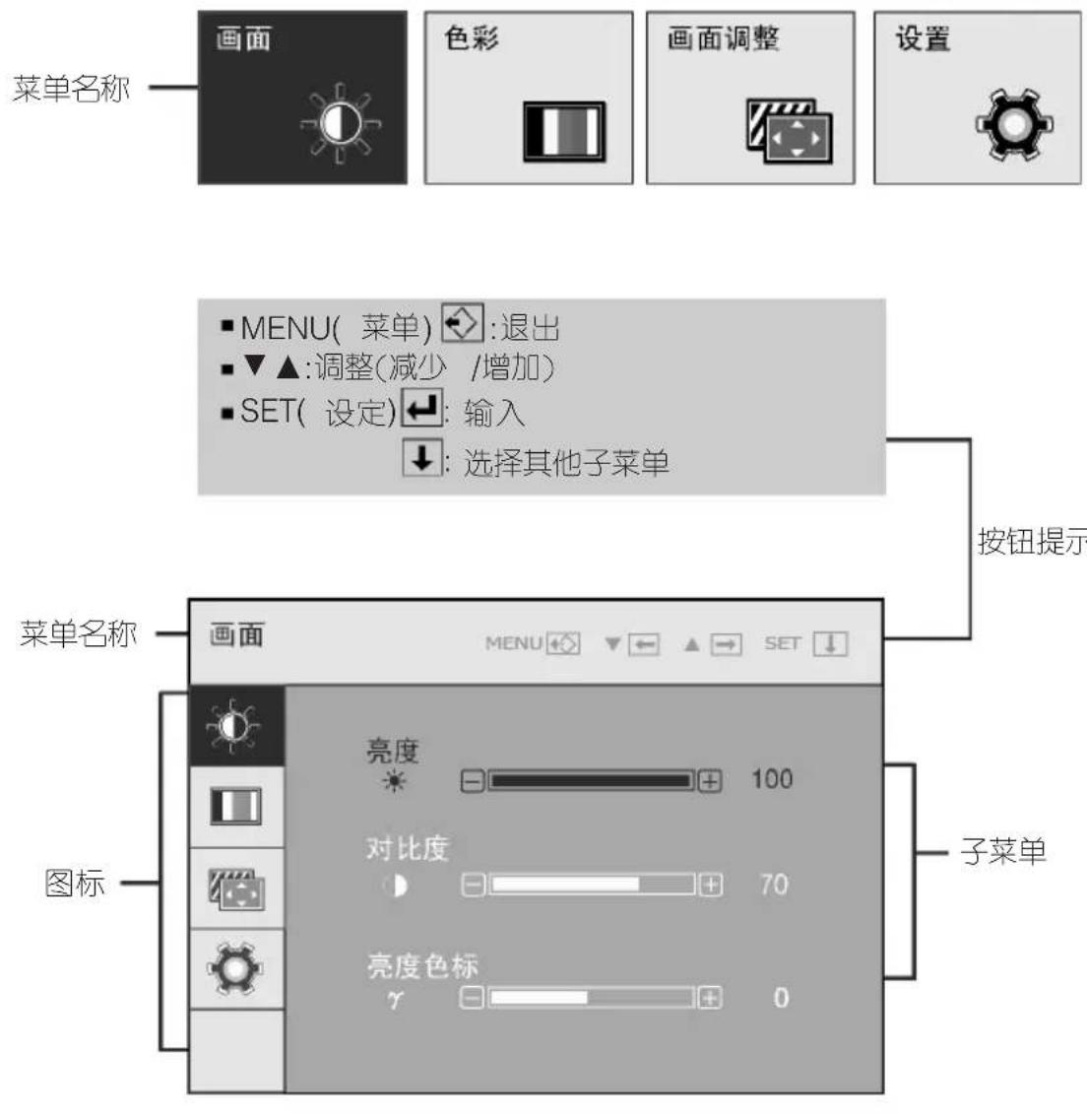

Allpool on OSD-menüü ikoonid, ikoonide nimed ja nende üksikasjalikud selgitused.

Vajutage nuppu MENU (menüü), et avada OSD põhimenüü.

Märkus

■ Kuva OSD (ekraanimenüü) keel võib erineda juhendi keelest.

Põhimenüü Alammenüü Selgitus

Pilt

■ MENU (menüü): väljumine ■ ▼: vähendamine ■ ▲: suurendamine ■ SET (seadistamine): teise alammenüü valimine

Heledus Pildi heleduse reguleerimine.

Kontrastsus Pildi kontrastsuse reguleerimine.

Heleduse skaala Heleduse skaala väärtuse ise seadistamine: (-50/0/50). Kõrge heleduse skaala väärtus kuvab valkja pildi, madal aga kõrge kontrastsusega pildi.

Värv

■ MENU (menüü): väljumine ■ ▼: vähendamine ■ ▲: suurendamine ■ SET (seadistamine): teise alammenüü valimine

Eelseadistus Pildi värvi valimine.

· sRGB: pildi värvi seadistamine vastavalt sRGB standardvärvispetsifikatsioonile. - 6500K: kergelt punaka valge. - 9300K: kergelt sinaka valge.

Punane Soovitud punase taseme ise seadistamine. Roheline Soovitud rohelise taseme ise seadistamine. Sinine Soovitud sinise taseme ise seadistamine.

Peamenüü alammenüü kirjeldus

Pildi reguleerimine

Horisontaalne: liigutab pilti vasakule või paremale.

Vertikaalne: liigutab pilti üles või alla.

Horisontaalne korrektsioon: vähendab ekraani taustal nähtavaid vertikaalseid triipe või lainetust, horisontaalsed mõõtmed muutuvad.

Teravus: reguleerib pildi fookust, see valik võimaldab kõrvaldada häireid ja muudab pildi selgemaks.

■ MENU (menüü): väljumine ■ ▼: vähendamine ■ ▲: suurendamine ■ SET (määramine): teise alammenüü valimine

Teravus: reguleerib pildi teravust.

Peamenüü alammenüü kirjeldus

设置	语言	选择屏幕显示的语言种类。
	OSD位置	调整 OSD 窗口在屏幕上的位 置。
	白平衡	如果显示输出与所需规格不同, 色彩会因为显示的失真而减弱。 为了提供最佳图像,使用该功能 调整适合显卡标准输出的信号 当屏幕为黑白色时激活该功能。
	开关指示灯	使用该功能打开或关闭显示器 的电源指示灯。 如果您选择“关”,指示灯关闭; 如果您选择“开”,指示灯将会自 动开启。
■MENU(菜单):退出 ■▼:减少 ▲:增加 ■SET(设定):选择其他 子菜单	初始化	恢复除了“语言”之外的所有默 认值。 按下▼键即可重新设置。
	省电模式	使用该功能打开或关闭显示器 的省电模式。 如果您选择“关”,省电模式关 闭;如果您选择“开”,省电模式 将会开启。

■ MENU (menüü): väljumine ■ ▼: vähendamine ■ ▲: suurendamine ■ SET (määramine): teise alammenüü valimine

Kui see ei paranda pildi kvaliteeti, taasta tehase vaikeseaded. Vajadusel tehke uuesti valge tasakaalu seadistus. See funktsioon on aktiivne ainult siis, kui sisendsignaal on analoog.

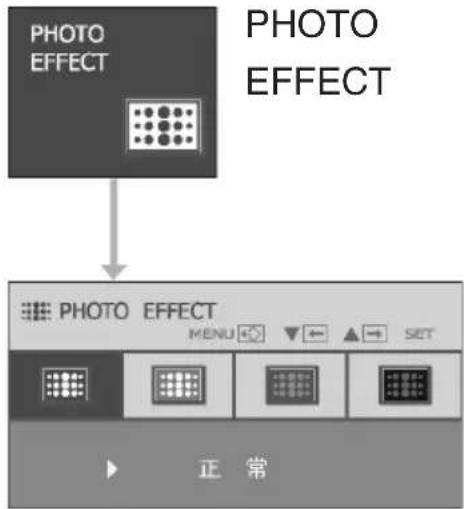

Vajutage monitori all paremal asuvat FUN-klahvi, et kuvada OSD-ekraan.

Peamenüü alammenüü kirjeldus

4:3 laiekraan: valib ekraani pildi suuruse.

*Laiekraan: lülitub vastavalt sisendsignaalile täisekraanile.

4:3: muudab kuvasuhte 4:3-ks.

Tavaline

Selle valiku korral PHOTOEFFECT funktsioon ei tööta.

Gaussi hägustamine

See valik parandab ekraaniefekti, muutes tumedad, selged pildid heledamaks ja uduseks.

Pruun

See valik muudab ekraani värvid pruuniks tooniks, pruun toon on pruunikaskollane.

Monokroomne

See valik muudab ekraani värvid halliks tooniks, sel juhul kuvab ekraan valget, musta ja halli.

Kuvatakse pärast monitori alumises paremas nurgas oleva nupu vajutamist

OSD-ekraan.

Peamenüü alammenüü kirjeldus

■ MENÜÜ (menüü): väljumine

■ ▼: reguleerimine

■ ▲ : reguleerimine

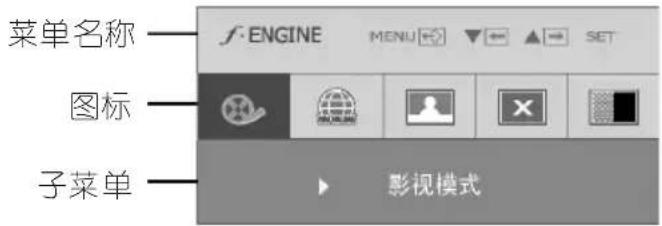

Kinorežiimi võrgu pilt

See funktsioon võimaldab teil hõlpsasti valida keskkonnale kõige sobivama pildi tingimused.

Kinorežiim: eredate piltide saamine video- või filmirežiimis.

Võrgu pilt: tekstipiltide saamine (nt Wordi programmid)

■ MENÜÜ (menüü): väljumine

■▼: vähendamine

■▲: suurendamine

■ SET (seadistamine): muude alammenüüde valimine

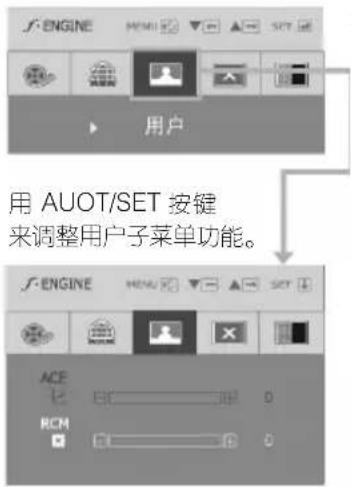

Kasutaja kasutaja

Saate käsitsi reguleerida ACE või RCM. Erinevate keskkonnaseadete kasutamisel saate salvestada või taastada reguleeritud väärtusi.

… ACE: teravusrežiimi valimine.

... RCM: värvirežiimi valimine.

Rakendamata Roheline tugevdamine Lihanahatoon Värvi tugevdamine

Tavaline: töötab tavatingimustes.

*Kui F-ENGINE funktsioon on välja lülitatud, on tegemist tavarežiimiga. Pilt: seda režiimi kasutatakse kaupluse toote tutvustamiseks. Selle seaded on samad, mis kinorežiimil, ja ekraan on jagatud kaheks osaks.

Enne hooldusteenuse taotlemist kontrollige järgmisi asju.

没有影像出现
显示器的电源线连接了吗?电源开启了吗?电源指示灯闪烁?您在屏幕上看到OUT OFRANGE?(超出范围)信息吗?您在屏幕上看到CHECKSIGNAL CABLE(检查信号线)信息吗?	·查看电源线是否正确连接到电源插座。·按下电源按键。·如果显示器处于节能模式,请尝试移动滑鼠或按下键盘上的任何按键来开启屏幕。尝试开启PC。·当来自PC(显卡)的信号超出显示器的水平或垂直频率范围时,这个信息才会出现。如需详细内容,请参阅本手册的<规格>章节,然后再一次设定显示器。·当PC和显示器之间的信号线没有连接时,这个信息会出现。请检查信号线,再试一次。

您在屏幕上看到 OSDLOCKED(OSD 锁定)信息吗?
● 您在按“MENU”(菜单)按钮时看到OSD LOCKED(OSD锁定)信息吗?	· 您可以保护目前的控制设定,确保这些设定不因一时疏忽而变更。您随时都可以按下MENU(菜单)按钮几秒解除OSD控制的锁定。便会出现 OSD UNLOCKED(OSD 解除锁定)信息。
显示影像异常
● 显示位置异常。	· 按下“AUTO/SET”(自动/设定)按钮,可自动调整显示影像至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)中的Hpositionand Vposition(水平位置和垂直位置)图标调整影像位置。
● 在屏幕背景上,看得到条纹。	· 按下“AUTO/SET”(自动/设定)按钮,可自动调整显示影像至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)中的“CLOCK”(水平校正)图标减少垂直条纹。
● 在任何影像中出现任何水平杂讯,或文字没有清楚地描绘出来。	· 按下AUTO/SET(自动/设定)按钮,可自动调整显示影像至理想设定。如果结果不符合要求,请使用屏幕显示(OSD)中的“PHASE”(清晰度)图标减少水平条纹。· 检查“控制面板”→“显示”→“设置”,并调整显示器至建议的分辨率,或调整显示影像至理想设定。设定色彩设定高于24位元(真实色彩)。

Hoiatused

■ Kontrollige juhtpaneeli → Kuva → Seaded, et näha, kas sagedus või eraldusvõime on muutunud. Kui jah, reguleerige graafikakaart soovitatud eraldusvõimele. ■ Kui soovitatud eraldusvõimet (parim eraldusvõime) pole valitud, võib fondi kuvamine olla hägune, ekraan võib olla tuhm, teksti kuvamine võib olla puudulik või erineda õigest kuvamisest. Veenduge, et soovitatud eraldusvõime on valitud. ■ Seadistusmeetod varieerub arvuti ja operatsioonisüsteemi (O/S) lõikes ning graafikakaardi funktsioonid ei pruugi toetada ülalnimetatud eraldusvõimet. Sellisel juhul pöörduge arvuti ja graafikakaardi tootja poole.

显示影像异常
◎ 屏幕呈单色或色彩异常。	· 检查信号线是否正确连接,必要时,用螺丝起子拴紧。· 请确定显卡正确插入插槽。· 在“控制面板”→“显示”→“设置”中设定色彩设定高于24位元(真实色彩)。· 检查屏幕是否设为交错模式,如果是的话,请变更为建议的分辨率。
◎ 屏幕会闪烁。

您安装了显示器驱动程序吗?
● 您安装了显示器驱动程序吗?	· 您可以从我们的网站下载驱动程序: http://www.lg.com.cn。
● 您看到“Unrecognized monitor,Plug&Play (VESADDC)monitor found”(找到无法识别的显示器、随插即用( VESADDC )显示器)信息吗?	· 请务必检查显卡是否支持随插即用功能。
显示器	21.5英寸(54.6厘米)平面有源矩阵TFT液晶面板。防眩涂层可视范围对角线长度:54.6厘米0.248×0.248mm点距
同步信号输入	行频 30-83kHz(自动)场频 56-75Hz(自动)
	输入模式独立TTL,正/负SOG(同步绿色)
视频信号输入	信号输入15孔D-Sub连接器
	输入模式RGB模拟(0.7Vp-p/75ohm)
分辨率	最大值VESA1920x1080@60Hz
	建议选用VESA1920x1080@60Hz
即插即用	DDC2B
电源消耗	省电模式 :40W(典型)睡眠模式 ≤1W关闭模式 ≤1W		省电模式开启	开启状态:≤35W休眠模式≤1W关闭模式≤1W
尺寸和重量	包含底座		不包含底座
	宽度 51.64厘米/20.33英寸高度 39.60厘米/15.59英寸深度 19.80厘米/7.80英寸		51.64厘米/20.33英寸33.27厘米/13.10英寸6.20厘米/2.44英寸
	净重 3.8kg(8.49磅)
倾斜角度	倾斜 -5°~15°
电源输入	AC100-240V~50/60Hz1.0A
环境条件	作业条件		储存条件
	温度10°C至35°C湿度10%至80%无凝露		温度-20°C至60°C湿度5%至90%无凝露
	海拔高度储存期间最高5000米工作期间最高3000米
底座	一体型(),分离型(O)
电源线	Wall-outlet型

Märkus

■ Selle dokumendi sisu võidakse muuta ilma ette teatamata.

显示器	23英寸(58.4厘米)平面有源矩阵TFT液晶面板。防眩涂层可视范围对角线长度:58.4厘米0.266×0.266mm点距
同步信号输入	行频 30-83kHz(自动)场频 56-75Hz(自动)
	输入模式独立TTL,正/负SOG(同步绿色)
视频信号输入	信号输入15孔D-Sub连接器
	输入模式RGB模拟(0.7Vp-p/75ohm)
分辨率	最大值VESA1920x1080@60Hz
	建议选用VESA1920x1080@60Hz
即插即用	DDC2B
电源消耗	省电模式 :42W(典型)睡眠模式 ≤1W关闭模式 ≤1W		省电模式开启	开启状态:≤39W休眠模式≤1W关闭模式≤1W
尺寸和重量	包含底座不包含底座
	宽度 55.52厘米/21.86英寸高度 41.85厘米/16.48英寸深度 19.80厘米/7.80英寸		55.52厘米/21.86英寸35.77厘米/14.08英寸6.30厘米/2.48英寸
	净重4.4kg(9.82磅)
倾斜角度	倾斜-5°~15°
电源输入	AC100-240V~50/60Hz1.0A
环境条件	作业条件储存条件
	温度10°C至35°C湿度10%至80%无凝露		温度-20°C至60°C湿度5%至90%无凝露
	海拔高度储存期间最高5000米工作期间最高3000米
底座	一体型(),分离型(O)
电源线	Wall-outlet型

Märkus

■ Selle dokumendi sisu võidakse muuta ilma ette teatamata.

Eelseadistatud režiimid (eraldusvõimed)

显示模式(分辨率)		行频(kHz)	场频(Hz)
1	720 x 400	31.468	70
2	640 x 480	31.469	60
3	640 x 480	37.500	75
4	800 x 600	37.879	60
5	800 x 600	46.875	75
6	1024 x 768	48.363	60
7	1024 x 768	60.123	75
8	1152 x 864	67.500	75
9	1280 x 1024	63.981	60
10	1280 x 1024	79.976	75
11	1680 x 1050	65.290	60
*12	1920 x 1080	67.500	60

* Soovitatud režiim

Indikaatortuli

模式	LED色彩
开启模式	红色
睡眠模式	闪烁
关闭模式	关闭

See kuvar vastab seinakinnitusklambri ja sarnaste seadmete spetsifikatsioonidele.

1. Asetage kuvar esikülg allapoole matile või pehmele lapile.

1. Pöörake aluse riivi noole suunas horisontaalseks.

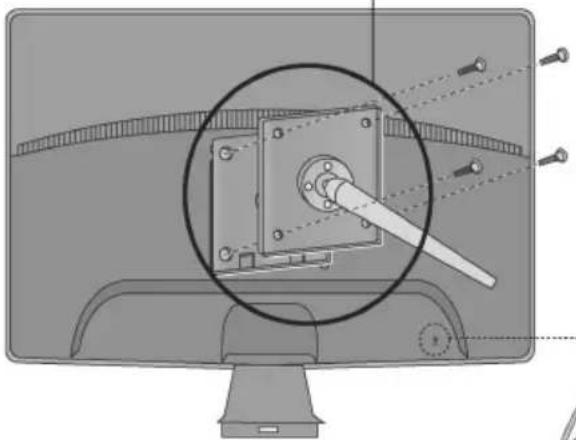

1. Seinakinnitusklambri paigaldamine

Seinakinnitusklamber (eraldi ostetav)

See on aluse tüüp või seinale kinnitatav tüüp, mida saab ühendada seinakinnitusega.

Üksikasjade saamiseks vaadake seinale kinnitatava kronsteini ostmisel kaasasolevat

paigaldusjuhendit.

Kasutatakse positsioneerimiskaabli ühendamiseks.

Kensingtoni turvapesa on saadaval enamikus arvutitarvete kauplustes.

Mürgiste ja ohtlike ainete sisalduse tabel

Hiina elektroonikateabe toodete saasteainete haldamise eeskirjade täitmiseks on allpool esitatud elektroonikateabe tooteosade nimed ja võimalikud mürgised ja ohtlikud ained.

Plasmaekraan

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
等离子面板	×○○	○○○
遥控器	×○○	○○○
音箱	×○○	○○				○

Plasmateler

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
等离子面板	×○○	○○○
遥控器	×○○	○○				○

Vedelkristallekraan

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
液晶面板	××○	○○○
遥控器	×○○	○○○
适配器 *×○	○○○○

Vedelkristallteleviisor

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
液晶面板	××○	○○○
遥控器	×○○	○○				○

CRT-ekraan

部件名称	有毒有害物质成份及含量
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
PCB组装板	×○○	○○				○
金属支架	×○○	○○				○
阴极射线管	×○○	○○○

“○”: tähendab, et selle mürgise või ohtliku aine sisaldus kõigis selle komponendi homogeensetes materjalides on allpool SJ/T11363-2006 standardis sätestatud piirnormi.

“×”: tähendab, et selle mürgise või ohtliku aine sisaldus vähemalt ühes selle komponendi homogeenses materjalis on tehniliste ja protsessipiirangute tõttu kõrgem kui SJ/T11363-2006 standardis sätestatud piirnorm.

Ülaltoodud tabelis vastavad “×”-ga märgitud komponendid ELi RoHSi direktiivile – Euroopa Parlamendi direktiivile 2002/95/EÜ, mis piirab teatud ohtlike ainete kasutamist elektri- ja elektroonikaseadmetes.

“*” tähistab tooteid, mille puhul on vaja seda osa kasutada.

Märkus: kõik Hiinas müüdavad elektroonilised infotooted peavad kandma keskkonnasõbraliku kasutusaja märgist. Selle märgise keskkonnasõbralik kasutusaeg tähendab kasutusaega normaalsetes tingimustes, nagu temperatuur ja niiskus, ning ei hõlma tarbekaupade, nagu patareid, kasutusaega.

See märgis kehtib tootes kasutatavatele patareidele, kuid kuna patareide pindala on liiga väike, selgitatakse seda siin.
