Toote tüüp	Automaatne kohvimasin
Mudel	EP5060
Kaubamärk	Philips
Mõõtmed (kõrgus x laius x sügavus)	34 x 24 x 44 cm
Kaal	8,2 kg
Toitepinge	220-240 V
Võimsus	1500 W
Veepaagi maht	1,8 l
Ubranõu maht	275 g
Paksunõu maht	15 portsjonit
Pumba rõhk	15 bar
Piimasüsteem	Automaatne piimavaht
Funktsioonid	Keraamiline veskikivi, jahvatusastme reguleerimine, programmeeritav kohvi tugevus, temperatuur, veekogus
Jahvatatud kohvi anum	Jah (bypass)
Veefilter	AquaClean komplektis
Katlakivi eemaldamise programm	Automaatne signaaliga
Puhastus ja hooldus	Loputusprogramm, eemaldatavad osad nõudepesumasinas pestavad
Turvafunktsioonid	Energiasäästufunktsioon (ECO), automaatne väljalülitus
Värvilahendus	Must-hõbedane
Garantii	2 aastat

Korduma kippuvad küsimused - EP5060 PHILIPS

Kuidas eemaldada Philips EP5060 kohvimasinast katlakivi?

Vajutage menüünuppu, valige Katlakivi eemaldamine ja järgige ekraanil kuvatavaid juhiseid. Kasutage soovitatud Philipsi katlakivieemaldusvahendit.

Kuidas puhastada piimavahtu?

Pärast iga kasutamist loputage piimavahtu kuuma veega. Puhastage seda regulaarselt menüüs oleva Piima puhastamine programmi abil.

Kuidas reguleerida kohvi jahvatusastet?

Pöörake ubranõu sees olevat veskikivi nuppu. Seadistus 1 on peenim jahvatus, 12 jämedaim. Reguleerige ainult veski töötamise ajal.

Mida teha, kui kohvimasin ei valmista kohvi?

Kontrollige, kas veepaak on täis, kas õhutasku puudub (tehke loputustsükkel) ja et paksunõu ei oleks ületäitunud.

Kuidas vahetada veefiltrit?

Vahetage AquaClean filter iga 3 kuu järel. Pärast vahetust käivitage menüüs programm Filtri vahetus.

Kuidas seadistada kohvi tugevust?

Kohvi valmistamise ajal vajutage nuppu Aroma, et valida tugevuse tase: õrn, keskmine või tugev.

Miks on kohv liiga nõrk?

Suurendage kohvi kogust seadetes (portsjoni reguleerimine), jahvatage ubreid peenemalt või valige tugevam aroomitase.

Kuidas puhastada pruulimissõlme?

Eemaldage pruulimissõlm, loputage jooksva vee all (ilma pesuaineta) ja laske kuivada. Puhastage seda kord nädalas.

Kuidas kasutada jahvatatud kohvi ubade asemel?

Avage jahvatatud kohvi anuma (bypass) kaas, valage sobiv kogus kohvi ja valige funktsioon Jahvatatud kohv.

Mida tähendab vilkuv teenindusnupp?

See näitab puhastamise või katlakivi eemaldamise vajadust. Järgige ekraanil kuvatavaid teateid.

KASUTUSJUHEND EP5060 PHILIPS

Masina ülevaade (Joon. 1) 25
Sissejuhatus 26
Esmane seadistamine 26
AquaClean filter 26
Vee kareduse möötmine 27
Juhtpaneeli kasutamine 28
Jookide valmistamine 28
Jookide oma maitsele kohandamine 29
Veski seadistuse reguleerimine 30
Kohvimooduli käsitsemine 30
Puhastamine ja hooldus 31
Piimakarahvini puhastamine 33
Katlakivi eemaldamise protseduur 34
Hoiatusikoonid ja veakoodid 35
Tarvikute tellimine 37
Veaotsing 37
Tehnilised andmed 40

Masina ülevaade (Joon. 1)

1 Juhtpaneel 19 Kohvijääkide sahtel

2 Reguleeritav eemaldatav kohvi ja piima väljutamise tila		20 Kohvipaksu sahtel
3 Veenõu kaas 21	Tilgakandiku kate
4 Oamahuti kaas		22 Espresso aluskandik
5 Eeljahvatatud kohvi lahtri kaas.		23 Espressoaluse kate
6	Pealüliti	24 Kuuma vee väljutamise tila
7	Juhtme pesa 25 Kuuma vee väljutamise tila ava
8	Hooldusluuk	26 Veepaak
9	Tilgakandiku täituvuse näidik	27 AquaClean filter
10	Tilgakandik 28 Piimaanum
11	Tilgakandiku vabastusnupp	29 Piima väljutamise moodul
12	Toitejuhe	30 Piima väljutamise mooduli kaas
13	Jahvatuse reguleerimise nupp	31 Piima väljutamise tila
14	Oamahuti kate	32 Määrdetuub (valikuline)
15	Oamahuti	33 Puhastusharjake (valikuline)

26 Eesti

16 Kohvi tömbamise seadmed 34 Möötekulp

17 Hooldusluugi sisekülg koos kontaktteabega

35 Vee kareduse testriba

18 Kohvi väljutamise tila 36 Kaitsekate

Sissejuhatus

Ônnitleme teid Philipsi täisautomaatse kohvimasina ostmise puhul! Et saaksite Philipsi pakutavat tootetuge täies ulatuses kasutada, registreerige oma toode saidil www.philips.com/coffee-care.

Enne masina esmakordset kasutamist lugege hoolikalt läbi kaasasolev eraldi ohutusbrošüür ja hoidke see edaspidiseks alles.

Et saaksite oma masinat kasutada parimal võimalikul viisil, pakub Philips täile täistuge kolmel erineval moel.

1 Eraldi kiirjuhend esmakordseks seadistamiseks ja kasutamiseks.
2 See kasutusjuhend põhjalikuma teabe jaoks.
3 Veebitugi ja videod: skannige esilehel olev QR-kood või külastage saiti www.philips.com/coffee-care.

Märkus. Seda masinat on eelnevalt kohviga testitud. Kuigi masinat on hoolikalt puhastatud, võib sinna olla jäänud üksikuid kohvijääke. Vaatamata sellele me garanteerime, et masin on täiesti uus.

Esmane seadistamine

Kohvimasina kasutamiseks ettevalmistamiseks peate teostama mõned lihtsad sammud, nagu veeringe täitmine ja AquaClean filtri aktiveerimine. Neid samme on kirjeldatud eraldi kiirjuhendis.

Parimate maitseomadustega kohvi saamiseks tuleb teil köigepealt valmistada viis tassi kohvi, et masin saaks iseseadistamise lõpuni viia.

Masin on seadistatud nii, et kohvioad annaksid kohvile parima maitse. Seetõttu soovitame teil mitte reguleerida veski seadistust enne, kui olete valmistanud 100–150 tassi kohvi (ligikaudu ühe kuu hulk).

Masinal on espressoalus, mis on mõeldud kasutamiseks nii tassialusena kui ka tilgakandikuna loputusvee kogumiseks.

AquaClean filter

AquaClean filtri eesmärk on vähendada kohvimasinas katlakivi teket ja filtreerida vett, säilitamaks aroomi ja maitset igas tassis kohvis. Kui kasutate kaheksat järjestikust AquaClean filtrit, nagu masin näitab ja nagu selles kasutusjuhendis on välja toodud, ei pea te kuni 5000 tassi kohvi valmistamisel masinat katlakivist puhastama. Iga filtriga saate valmistada kuni 625 tassi kohvi, olenevalt valitud kohvi tüübist ning loputamis- ja puhastamissagedusest.

AquaClean filtri aktiveerimiseks ettevalmistamine

Enne AquaClean-filtri paigaldamist veepaaki peate filtri kasutamiseks ette valmistama.

1 Raputage filtrit umbes viis sekundit (joon. 2).
2 Pöörake filter tagurpidi ja uputage see külma veega täidetud kannu. Oodake vähemalt 30 sekundit, kuni öhumulle enam ei tule (joon. 3).
3 Lükake filter filtriliitmikule madalaimasse võimalikku punkti (joon. 4).

AquaClean filtri aktiveerimine

Teil tuleb aktiveerida iga uus AquaClean filter, mida kasutate. AquaClean filtri aktiveerides jälgib masin AquaClean filtri läbilaskevõimet ja kasutatud filtrite arvu. AquaClean filtri aktiveerimiseks on kolm viisi.

1. AquaClean filtrit aktiveerimine esmase seadistamise käigus.

Pärast esmakordset sisselülitamist juhendab masin teid seadistamise sammude, nagu veepaagi täitmine, veeringe täitmine ja AquaClean filtri aktiveerimine, teostamisel. Teil tuleb vaid järgida ekraanil kuvatavaid juhiseid.

2. AquaClean filtri aktiveerimine nõudmisel

Märkus. Vahetage AquaClean filter välja kohe, kui selle kestvus 0%-le langeb ja filtri ikoon kiiresti vilkuma hakkab. Vahetage AquaClean filtrit vähemalt üks kord kolme kuu jooksul, isegi kui masin veel filtri vahetust ei nõua.

Nõuanne. Kui filtri kestvus langeb alla 10%, ja filtri ikoon hakkab aeglaselt vilkuma, soovitame teil uue filtri osta. See tagab, et saate filtri välja vahetada, kui selle kestvus langeb 0%-ni.

1 Vajutage nuppu MENU, kerige üksusele AQUACLEAN FILTER ning vajutage kinnitamiseks nuppu OK.

- Ekraan küsib, kas soovite aktiveerida uue filtri (joon. 5).

2 Kinnitamiseks vajutage nuppu OK (Korras).

- Kasutatud filtrite arv uueneb ekraanil automaatselt (joon. 6).

Märkus. Kui soovite pärast kaheksa filtri ärakasutamist AquaClean filtri välja vahetada, peate köigepealt masina katlakivist puhastama. Järgige ekraanil kuvatavaid juhiseid.

3. AquaClean-filtri aktiveerimine muul ajal

Võite hakata AquaClean-filtrit kasutama igal ajal, järgides allpool toodud juhiseid.

1 Vajutage nuppu MENU, valige MENU ja kinnitamiseks vajutage nuppu OK. Kerige üksusele AquaClean-filter. Kinnitamiseks vajutage nuppu OK.

- Ekraanil kuvatakse number 0-st 8-ni, mis näitab varem paigaldatud AquaClean-filtrite arvu (joon. 6).

2 Valige ekraanil ON ja vajutage kinnitamiseks nuppu OK (joon. 7).

• Kasutatud filtrite arv uuendatakse ekraanil automaatselt (joon. 8).
• Seejärel kuvatakse masina valmisolekuaken koos ikooniga AquaClean 100%, mis näitab, et filter on paigaldatud (joon. 9).

3 Aktiveerimise lõpetamiseks väljutage kaks tassi kuuma vett (0,5 l). Visake see vesi ära.

Märkus. Teatud olukordades masin ütleb, et teil on vaja enne uue AquaClean-filtri paigaldamist ja aktiveerimist eemaldada masinast katlakivi. See on vajalik sellepärast, et masin peab enne AquaClean-filtri kasutama hakkamist olema täielikult katlakivivaba. Järgige ekraanil kuvatavaid juhiseid.

Vee kareduse möötmine

Veekareduse määramiseks kasutage kaasasolevat veekareduse testriba. Vajutage nuppu MENU, valige MENU ja kerige üksusele WATER HARDNESS.

1 Pistke vee kareduse testriba üheks sekundiks kraanivette. Seejärel oodake üks minut.
2 Vaadake, mitu ruutu on värvunud punaseks.
3 Valige sobiv veekareduse seadistus ja vajutage kinnitamiseks nuppu OK.

Punaste ruutude arv

Seadistatav väärtus 1234

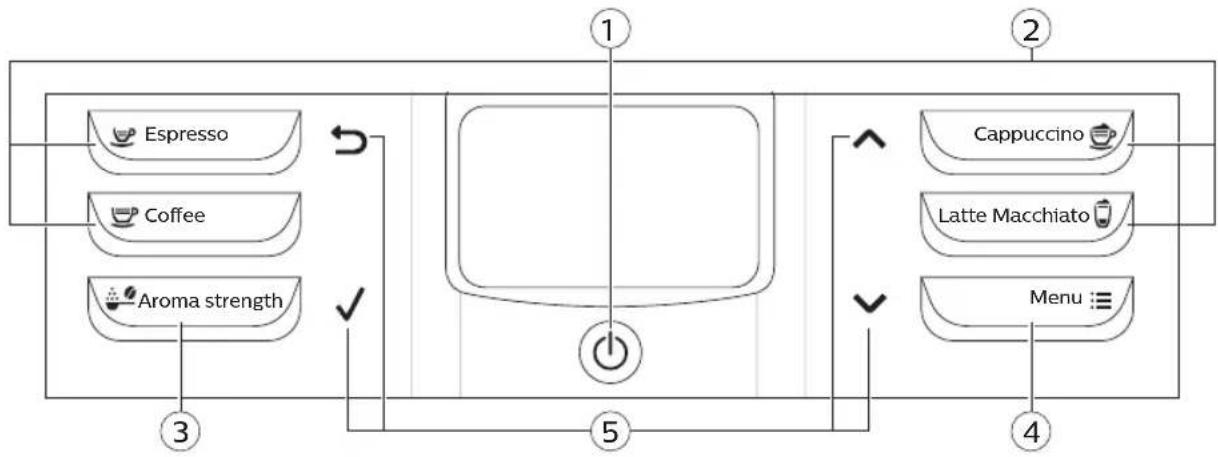

Juhtpaneeli kasutamine

Allpool leiate masina juhtpaneeli ülevaate ja kirjelduse. Mõnel nupul on topeltfunktsioon, sellisel juhul ilmuvad ekraanile navigatsiooninupud. Kasutage selle ikooni kõrval olevaid nuppe valikute tegemiseks või nende kinnitamiseks.

Kasutage nuppu MENU, et valida muid jooke ja muuta seadistusi, nagu vee karedus ja kohvi temperatuur.

1. Toitenupp 4. Nupp MENU

2. Ühe puutega jooginupud 5. Navigatsiooniikoonid (üles, alla, tagasi, ok)

3. Nupp AROMA STRENGTH

Saate valida joogi, vajutades ühele ühe puutega jooginupule või valides menüüst muu joogi.

• Kui soovite valmistada kaks tassi jooki, vajutage soovitud joogi ühe puutega nuppu kaks korda (joon. 10) või valige kohvijook nupuga MENU ja vajutage valitud joogile kaks korda. Masin teeb valitud joogi jaoks automaatselt kaks jahvatamistsüklit järjest. Saate valmistada ainult kaks kohvijooki korraga.
• Väljutamise tila kõrguse reguleerimiseks vastavalt kasutatava tassi või klaasi suurusele nihutage tila üles või alla (joon. 11).

Kohvijookide valmistamine

Kohvi valmistamine kohviubadest

1 Täitke veepaak kraaniveega ja oamahuti ubadega.
2 Kohvi valmistamiseks vajutage ühte ühe puutega jooginuppudest. Muud tüüpi kohvi valimiseks vajutage nuppu MENU, valige DRINKS, kerige soovitud joogile ja vajutage nuppu OK.
3 Kohvi väljutamise lõpetamiseks vajutage nuppu OK.

Piimapõhiste jookide valmistamine

1 Täitke veepaak kraaniveega ja oamahuti ubadega.
2 Eemaldage piimaanuma kaas ja täitke anum piimaga (joon. 12).

Parima tulemuse saamiseks kasutage piima, mis on vahetult külmikust võetud.

3 Pange kaas piimaanumale peale tagasi.
4 Eemaldage masina küljest kuuma vee tila, kui see on paigaldatud (joon. 13).
5 Kallutage õrnalt piimakarahvini ja kinnitage see masina külge (joon. 14).
6 Avaga piima väljutamise tila (joon. 15) ja asetage tass tilgakandikule.
7 Piimapõhise joogi valmistamiseks vajutage ühte ühe puutega jooginuppudest. Muud tüüpi piimapõhise joogi valimiseks vajutage nuppu MENU, valige DRINKS, kerige soovitud joogile ja vajutage nuppu OK.
8 Pärast piimapõhiste kohvijookide valmistamist küsib ekraan, kas soovite teha piimakarahvini tila kiirpuhastuse. Teil on kümme sekundit kiirpuhastuse aktiveerimiseks. Saate kiirpuhastuse läbi viia, jättes piima karahvini. Soovitav on kiirpuhastust teha vähemalt kord päevas. Vajutage nuppu OK kaks korda, kinnitamaks, et soovite teostada kiirpuhastuse või vajutage tühistamise nuppu, et kiirpuhastus hiljem läbi viia.

Eeljahvatatud kohvist kohvi valmistamine

1 Avage kaas ja pange üks mõõtekulbitäis eeljahvatatud kohvi eeljahvatatud kohvi lahtrisse. Seejärel sulgege kaas (joon. 16).
2 Asetage tass kohvi väljutamise tila alla. Väiksemate tasside korral saate kasutada espressoalust.
3 Vajutage nuppu AROMA STRENGTH (Aroomi tugevus) ja valige eeljahvatatud kohvi funktsioon. Vajutage nuppu ESPRESSO.

Märkus. Eeljahvatatud kohviga saate valmistada ainult ühe kohvijoogi korraga.

Kuuma vee väljutamine

1 Kui kuuma vee tila pole kinnitatud, kinnitage see masina külge (joon. 17).
2 Vajutage nuppu MENU. Valige DRINKS, kinnitage ja kerige valikule HOT WATER.
3 Kinnitamiseks vajutage nuppu OK (Korras). Ekraan tuletab meelde, et masinasse on vaja sisestada kuumaveetila; seejärel vajutage kinnitamiseks nuppu OK. Masin hakkab kuuma vett väljutama.
4 Vajutage nuppu OK, et kuuma vee väljutamine lõpetada.

Jookide oma maitsele kohandamine

Kohvi ja piima koguse reguleerimine

Saate reguleerida valmistatava joogi kogust vastavalt oma maitsele ja tasside suurusele. Soovitame kasutada klaasist tasse või tasse, millel on keraamilise kattega äär.

1 Valmistatava espresso koguse reguleerimiseks vajutage ja hoidke ESPRESSO nuppu all seni, kuni ekraanil kuvatakse MEMO ikoon (joon. 18).

- Masin siseneb programmeerimisetappi ja hakkab valmistama valitud jooki.

2 Vajutage OK nuppu, kui tass sisaldab soovitud kogust espressot.

- Linnuke ekraanil annab teada, et nupp on programmeeritud: iga kord, kui seda vajutate, valmistab masin määratud koguse espressot.

30 Eesti

Märkus. Määramaks kohvi, cappuccino ja latte macchiato kogust, järgige sama protseduuri: vajutage ja hoidke joogi nuppu all ning vajutage nuppu OK, kui tass sisaldab soovitud kogust jooki. Teiste jookide koguse reguleerimiseks: valige jooks, vajutage ja hoidke all nuppu OK, kuni ekraanil kuvatakse MEMO ikoon, ning seejärel vajutage uuesti nuppu OK, et salvestada soovitud kogus. Piimapõhiste kohvijookide koguse reguleerimiseks sisestage köigepealt piimakarahvin ja salvestage piima kogus, seejärel salvestage kohvi kogus.

Kohvi kanguse reguleerimine

• Kohvi kanguse muutmiseks vajutage nuppu AROMA STRENGTH.
• Iga kord, kui vajutate nuppu AROMA STRENGTH, valib masin kangema aroomi seadistuse. Aroomi kangusi on kokku viis: 1. on väga mahe ja 5. väga kange. Pärast 5. kangust valitakse uuesti 1. kangus (joon. 19).
• Märkus. Võite kasutada ka nuppu AROMA STRENGTH, et valmistada kohvi eeljahvatatud kohviga.
• Ekraanile ilmub valitud kangus. Pärast kohvi kanguse reguleerimist kuvatakse ekraanil uuesti peamenüü ja valitud aroomi kangus salvestatakse kohvi valmistamisel.

Veski seadistuse reguleerimine

Veski seadeid saate reguleerida oamahutis oleva jahvatuse reguleerimisnupuga. Saate valida viie erineva jahvatusastme vahel. Mida madalam jahvatusaste, seda tugevam on kohv.

Märkus. Veski seadistust saate reguleerida ainult siis, kui masin kohviube jahvatab. Enne maitseerinevuste täielikku esile tulemist tuleb teil valmistada kaks kuni kolm jooki.

Ettevaatust! Vältimaks veski kahjustamist, ärge keerake veski reguleerimisnuppu rohkem kui ühe astme võrra korraga.

1 Asetage tass kohvi väljutamise tila alla.
2 Avage oamahuti kaas.
3 Vajutage ESPRESSO nuppu.
4 Kui veski hakkab jahvatama, vajutage alla veski reguleerimise nupp ja pöörake see vasakule või paremale (joon. 20).

Kohvimooduli käsitsemine

Vaadake saidilt www.philips.com/coffee-care põhjalikke videojuhised kohvimooduli eemaldamise, sisestamise ja puhastamise kohta.

Kohvimooduli masinast eemaldamine

1 Lülitage masin välja, vajutades masina tagaküljel asuvale pealülitile.
2 Eemaldage tilgakandik koos kohvipaksu sahtliga.
3 Avage hooldusluuk (joon. 21).
4 Vajutage nuppu PUSH (joon. 22) ja hoides kohvimooduli kinnivõtmiskohast, tõmmake kohvimoodul masinast välja (joon. 23).
5 Eemaldage kohvijääkide sahtel (joon. 24).

Kohvimooduli tagasipanemine

Enne kohvimooduli masinasse tagasi panemist veenduge, et kohvimoodul oleks õiges asendis.

1 Kontrollige, et nool kohvimooduli küljel oleval kollasel silindril oleks kohakuti musta noole ja N-iga.
- Kui need ei ole kohakuti, lükake hoob alla, kuni see puudutab kohvimooduli põhja (joon. 26).
2 Veenduge, et kohvimooduli vastasküljel olev kollane lukustushaak oleks öiges asendis.
- Haagi õigesse asendisse seadmiseks lükake seda ülespoole, kuni see on köige ülemises asendis (joon. 28).
3 Pange tagasi kohvijääkide sahtel.
4 Lükake kohvimoodul külgedel asuvaid juhikuid mööda tagasi masinasse, kuni see klõpsatusega kohale lukustub. Ärge vajutage nuppu PUSH (vajuta).
5 Pange tagasi tilgakandik ja kohvipaksu sahtel.

Puhastamine ja hooldus

Regulaarne puhastus ja hooldus hoiab teie masina heas töökorras ja tagab pikaks ajaks maitsva kohvi, püsiva kohvivoolu ja ideaalse piimavahu.

Vaadake tabelist, millal ja kuidas puhastada masina köiki eemaldatavaid osasid. Pöhjalikuma teabe ja videojuhised leiate meie saidilt www.philips.com/coffee-care.

Puhastustabel

Osa kirjeldus	Millal puhastada Kuidas puhastada
Kohvimoodul Kord nädalas Eemaldage kohvimoodul ja loputage seda kraani all.
	Kord kuus Puhastage kohvimoodulit Philipsi kohviõli eemaldamise tabletiga. Vaadake saidilt www.philips.com/coffee-care põhjalikke videojuhiseid.
Kohvimooduli määrimine	Olenevalt kasutusest. Vt määrimistabelit.	Määrige kohvimoodulit Philipsi määrdega. Vaadake saidilt www.philips.com/coffee-care põhjalikke videojuhiseid.
Piimakarahvin	Pärast iga kasutuspäeva Teostage QUICK CARAFE CLEAN, nagu masinal näidatud, pärast piimapõhise joogi valmistamist.
	Iga päev Puhastage piimakarahvini põhjalikult.
	Kord nädalas Võtke piimakarahvin osadeks lahti ja puhastage kõik osad kraani all.
	Kord kuus Puhastage piimakarahvini Philipsi piimaringepuhastajaga.
Tilgakandik Tühjendage tilgakandik, kui punane tilgakandiku täisoleku näidik tõuseb läbi tilgakandiku katte üles. Puhastage tilgakandikut nii tihti, kui vajalikuks peate.		Eemaldage tilgakandik ja peske seda kraani all vähese nõudepesuvahendiga.
Kohvipaksu sahtel	Tühjendage kohvipaksu sahtel, kui masin seda nõuab. Puhastage sahtlit nii tihti, kui vajalikuks peate.	Eemaldage kohvipaksu sahtel, kui masin on välja lülitatud, ja peske seda kraani all vähese nõudepesuvahendiga.

32 Eesti

Osa kirjeldus Millal puhastada Kuidas puhastada

Veepaak Nii tihti, kui vajalikuks peate. Loputage veepaaki kraani all.
Kohvilehter Kontrollige kohvilehtrit iga nädal, veendumaks, et see ei oleks ummistunud.	Eemaldage masin vooluvõrgust ja võtke kohvimoodul masinast välja. Avage eeljahvatatud kohvi lahtri kaas ja pistke lusikavars kohvilehtrisse. Liigutage lusikavart üles-alla, kuni ummistust tekitav kohvipaks alla kukub (joon. 29). Vaadake saidilt www.philips.com/coffee-care põhjalikke videojuhiseid.
Espressoalus Iga päev Tühjendage espressoalus ja puhastage see kraani all või nõudepesumasinas.

Nõuanne. Puhastuskalendri leiate selle juhendi viimaselt lehelt. Kirjutage üles kuupäevad, millal te puhastustoiminguid teostasite.

Kohvimooduli puhastamine

Kohvimooduli regulaarne puhastamine hoiab ära siseringete kohvijääkidega ummistumise. Vaadake saidilt www.philips.com/coffee-care õppevideoid kohvimooduli eemaldamise, sisestamise ja puhastamise kohta.

Kohvimooduli puhastamine kraani all

1 Eemaldage kohvimoodul ja kohvijääkide sahtel.
2 Loputage kohvijääkide sahtlit ja kohvimoodulit põhjalikult veega. Puhastage ettevaatlikult kohvimooduli ülemine filter (joon. 27).
3 Enne kui kohvimooduli tagasi panete, laske sel öhu käes ära kuivada. Ärge kuivatage kohvimoodulit lapiga, et vältida kiudude kogunemist kohvimooduli sisse.

Kohvimooduli puhastamine kohviõli eemaldamise tablettidega

Kasutage ainult Phillips Saeco kohviõli eemaldamise tablette. Järgige juhiseid, mis on ära toodud kohviõli eemaldamise tablettidega kaasas olevas kasutusjuhendis.

Kohvimooduli määrimine

Määrige kohvimoodulit regulaarselt, et tagada selle liikuvate osade sujuv liikumine. Vt määrimissagedust alltoodud tabelist. Vaadake saidilt www.philips.com/coffee-care põhjalikke videojuhiseid.

Kasutussagedus Päevas valmistatud jookide arv Määrimissagedus

Piimakarahvini puhastamine

Karahvini kiirpuhastus

Saate valida menüüst kiirpuhastuse funktsiooni QUICK CLEAN, nagu allpool toodud juhistes kirjeldatud.

1 Vajutage nuppu MENU ja valige QUICK CLEAN, kinnitamiseks vajutage nuppu OK.
2 Veenduge, et piimakarahvin oleks paigas ja piimavahu väljutamise tila avatud.
3 Asetage anum piimavahu väljutamise tila alla.

Märkus. Veenduge, et piima väljutamise tila oleks välja tömmatud.

4 Vajutage OK nuppu, et alustada kuuma vee väljutamist.

Piimakarahvini põhjalik puhastamine

Selleks, et piimakarahvini põhjalikult puhastada, peate järgnevat tegevust teostama regulaarselt:

1 Eemaldage piima väljutamise moodulilt kaas.
2 Võtke piima väljutamise tila piima väljutamise moodulilt ära ja eemaldage piimatoru piima väljutamise tila küljest (joon. 31).
3 Eemaldage piimatoru piimavahu väljutamise tila küljest.
4 Loputage piimatoru ja piima väljutamise tila põhjalikult leige veega.

Piimakarahvini iganädalane puhastamine

Piima väljutamise tila koosneb viiest osast. Võtke kõik osad lahti üks kord nädalas ja loputage neid kraaniveega. Kõiki osi, v.a piimaanumat, võite pesta ka nõudepesumasinas.

1 Piimatoru
2 Kummist tugi
3 Piimavahustaja
4 Piimavahustaja liitmik
5 Piima väljutamise tila korpus

Piima väljutamise tila osadeks lahtivõtmine

1 Vajutage piima väljutamise mooduli ülaosas mölemal pool asetsevaid vabastusnuppe (1) ja tõstke piimaanuma kate (2) üles (joon. 32).
2 Pöörake piima väljutamise moodul tagurpidi ja hoidke seda kindlalt käes. Tömmake piimatoru tugidetaili küljest ära (joon. 33).
3 Vajutage piimavahustaja vabastusnuppe ja eemaldage piimavahustaja kummist tugidetaili küljest (joon. 34).
4 Tõmmake piimavahustaja liitmik piimavahustaja küljest lahti (joon. 35).
5 Loputage kōiki osi leige kraaniveega.

34 Eesti

Piimakarahvini kokkupanek

1 Piima väljavoolu tila kokkupanekuks järgige jaotises „Piima väljutamise tila osadeks lahtivõtmine” esitatud samme 2–4 vastupidises järjekorras.
2 Asetage piima väljavoolu tila tagasi piimakarahvini peale.
3 Asetage piimakarahvini pealmine osa tagasi piimakarahvini peale.

Märkus. Enne piima väljavoolu tila asetamist tagasi piimakarahvini peale liigutage ülaosas seespool asuv sõrm õigesse asendisse. Kui see sõrm ei ole õiges asendis, ei saa piima väljavoolu tila tagasi piimakarahvini peale panna (joon. 36).

Piimakarahvini igakuine puhastamine

Kasutage selleks puhastustsükliks ainult Philipsi piimasüsteemi puhastusvahendit.

1 Valage piimaringe puhastaja kotikese sisu piimakarahvini.
2 Sisestage piimakarahvin masinasse ja asetage anum piima väljutamise tila alla.
3 Vajutage nuppu MENU, valige DRINKS ning kerige üksusele MILK FROTH. Vajutage nuppu OK, et alustada puhastusaine lahuse väljutamist.
4 Korrake sammu 3, kuni piimakarahvin on tühi.
5 Kui karahvin on tühi, eemaldage anum ja piimakarahvin masinast.
6 Loputage piimakarahvin põhjalikult ja täitke see värske veega kuni MAX taseme tähiseni.
7 Sisestage piimakarahvin masinasse.
8 Asetage anum piima väljutamise tila alla.
9 Vajutage nuppu MENU ja valige menüüst DRINKS üksus MILK FROTH, et alustada karahvini loputustsüklit.
10 Korrake sammu 9, kuni piimakarahvin on tühi.
11 Korrake samme 6–10.
12 Kui masin vee väljutamise lõpetab, on puhastustsükkel lõppenud.
13 Võtke kõik komponendid lahti ja loputage neid leige kraaniveega.

Katlakivi eemaldamise protseduur

Kasutage ainult Philipsi katlakivieemaldajat. Mitte ühelgi tingimusel ärge kasutage väävelhappel, vesinikkloriidhappel, sulfaamhappel või äädikhappel (äädikas) põhinevat katlakivieemaldajat, sest see võib kahjustada masina veeringet ning ei pruugi katlakivi korralikult lahustada. Philipsi katlakivieemaldaja mittekasutamine muudab garantii kehtetuks. Katlakivi seadmest eemaldamata jätmine muudab samuti garantii kehtetuks. Philipsi katlakivi eemaldamise lahus on müügil veebipoes aadressil www.philips.com/coffee-care.

1 Kui masin küsib katlakivi eemaldamist (joon. 38), vajutage alustamiseks nuppu OK. Kui soovite katlakivi eemaldada, ilma et masin seda küsiks, vajutage nuppu MENU, kerige üksusele START CALC CLEAN ning vajutage kinnitamiseks nuppu OK.

• Ekraanil tuletatakse teile meelde, et peate sisestama piimakarahvini. (joon. 39) Täitke piimakarahvin veega kuni MIN tähiseni. Sisestage piimakarahvin masinasse ja avage piima väljavoolu tila.
• Ekraanil tuletatakse teile meelde, et peate avama piima väljutamise tila (joon. 40).
• Ekraanil tuletatakse teile meelde, et peate eemaldama AquaClean filtri (joon. 41).

2 Eemaldage espressoalus tilgakandiku küljest.
3 Eemaldage tilgakandik ja kohvipaksu sahtel, tühjendage need ning asetage tagasi oma kohtadele.
4 Eemaldage veepaak ja tühjendage see.

5 Asetage suur anum (1,5 l) kohvi väljutamise tila alla.
6 Valage terve pudel Philipsi katlakivieemaldajat veepaaki ja seejärel täitke paak veega kuni tähiseni CALC CLEAN (joon. 42). Seejärel pange veepaak tagasi masinasse ja vajutage kinnitamiseks nuppu OK.
7 Algab katlakivi eemaldamise protseduuri esimene etapp. Katlakivieemaldamise protseduur kestab umbes 30 minutit ja koosneb katlakivieemaldamise tsüklist ning loputustsüklist.
8 Laske masinal väljutada katlakivi eemaldamise lahust, kuni ekraan annab teada, et veepaak on tūhi.
9 Tühjendage veepaak, loputage see ja täitke uuesti puhta veega kuni tähiseni CALC CLEAN.
10 Eemaldage ja loputage piimakarahvin. Täitke karahvin puhta veega kuni tähiseni MIN ja pange paak masinasse tagasi. Seejärel avage piimavahu väljutamise tila.
11 Tühjendage anum ja asetage see tagasi kohvi väljavoolu tila alla. Kinnitamiseks vajutage nuppu OK.
12 Algab katlakivi eemaldamise protseduuri teine etapp, loputustsükkel, mis kestab kolm minutit. Ekraanil kuvatakse loputuse ikoon ja etapi kestus.
13 Oodake, kuni masin lõpetab vee väljutamise. Katlakivi eemaldamise protseduur on lõppenud, kui ekraanile ilmub linnuke.
14 Katlakivi eemaldamise tsüklist väljumiseks vajutage nuppu OK. Masin hakkab kuumenema ja läbib automaatse loputustsükli.
15 Pärast katlakivi eemaldamist peske piimakarahvin.
16 Pärast katlakivi eemaldamist peske kohvimoodul.
17 Pange veepaaki uus AquaClean-filter.

Nõuanne. AquaClean filtri kasutamine vähendab katlakivi eemaldamise vajadust!

Mida teha, kui katlakivi eemaldamise protseduur katkestatakse?

Saate katlakivi eemaldamise protseduurist väljuda, vajutades juhtpaneelil olevat toitenuppu. Kui katlakivi eemaldamise protseduur katkestatakse enne, kui see on täielikult löpule viidud, tehke järgmist.

1 Tühjendage veepaak ja loputage seda põhjalikult.
2 Täitke veepaak kuni tähiseni CALC CLEAN puhta veega ja lülitage masin uuesti sisse. Masin kuumeneb ja läbib automaatse loputustsükli.

3 Enne mis tahes jookide valmistamist, teostage manuaalne loputustsükkel. Manuaalse loputustsükli teostamiseks väljutage köigepealt pool veepaaki kuuma vett ja seejärel valmistage kaks tassi eeljahvatatud kohvi ilma jahvatatud kohvi lisamata.

Märkus. Kui katlakivi eemaldamise protseduuri ei viida lõpuni, vajab masin teist katlakivi eemaldamise protseduuri nii kiiresti kui võimalik.

Hoiatusikoonid ja veakoodid

Hoiatusikoonide tähendused

Täitke veepaak värske veega MAX taseme tähiseni.

Kohvimoodul on kohvipulbrist ummistunud. Puhastage kohvimoodul.

Oamahuti on tühi. Pange oamahutisse uued kohvioad

Sisestage tilgakandik ja sulgege hooldusluuk.

Masinas ei ole kohvimoodulit või see ei ole korralikult sisestatud. Sisestage kohvimoodul.

Kui kuvatakse veakood, vaadake jaotist „Veakoodide tähendused“, et näha, mida ekraanil olev kood tähendab ja mida te teha saate. Kui see ikoon on ekraanil, ei saa masinat kasutada.

Kohvipaksu sahtel on täis. Veenduge, et masin oleks sisse lülitatud. Seejärel eemaldage ja tühjendage kohvipaksu sahtel.

Masinas on õhku, pange tass kuuma vee tila alla ja vajutage õhu väljutamiseks OK. Veenduge enne toimingu alustamist, et kuuma vee tila oleks paigaldatud.

Veakoodide tähendused

Allpool leiate nimekirja veakoodidest, mis näitavad probleeme, mis te saate ise ära lahendada. Videojuhised on saadaval saidil www.philips.com/coffee-care. Kui kuvatakse mõni muu veakood, võtke ühendust oma riigi Philipsi klienditeeninduskeskusega. Kontaktandmeid vt garantiilehelt.

Veakood Tõrge Võimalik lahendus

01 Kohvipaks või võõrkeha on kohvilehtri ummistanud.	Lülitage masin välja ja eemaldage see vooluvõrgust.Eemaldage kohvimoodul. Seejärel avage eeljahvatatud kohvi lahtri kaas. Pistke lusikavars kohvilehtrisse ja liigutage üles-alla, kuni ummistust tekitav kohvipaks alla kukub (joon. 29). Kui kohvilehtri on ummistanud võõrkeha, eemaldage see. Vaadake saidiltwww.philips.com/coffee-carepõhjalikke videojuhiseid.
03 Kohvimoodul on must või pole korralikult määritud.	Lülitage masin pealülitist välja. Loputage kohvimoodulit puhta veega, laske õhu käes kuivada ja seejärel määrige seda. Vt jaotist „Kohvimooduli puhastamine” või vaadake saidiltwww.philips.com/coffee-carepõhjalikke videojuhiseid.Seejärel lülitage masin uuesti sisse.
04 Kohvimoodul ei oleõiges asendis.	Lülitage masin pealülitist välja. Eemaldage kohvimoodul ja sisestage uuesti. Veenduge, et kohvimoodul oleks enne sisestamist õiges asendis. Vt jaotist „Kohvimooduli käsitsemine” või vaadake saidiltwww.philips.com/coffee-carepõhjalikke videojuhiseid. Seejärel lülitage masin uuesti sisse.
05 Veeringes on õhku. Taaskäivitage masin, lülitades selle pealülitist välja ja seejärel uuesti sisse. Kui sellest on abi, väljutage kaks kuni kolm tassi kuuma vett. Puhastage masin katlakivist, kui te pole seda kaua aega teinud.
AquaClean-filtrit ei valmistatud enne paigaldamist õigesti ette või see on ummistunud.	Eemaldage AquaClean-filter ja proovige uuesti kohvi valmistada. Kui sellest on abi, veenduge, et AquaClean-filter oleks enne veepaaki tagasi panemist õigesti ette valmistatud. Pange AquaClean-filter tagasi veepaaki. Kui sellest pole ikka veel abi, on filter ummistunud ja tuleb välja vahetada.

Veakood Tõrge Võimalik lahendus

14 Masin on ülekuumenenud.

Lülitage masin välja ja 30 minuti pärast uuesti sisse.

Tarvikute tellimine

Masina puhastamiseks ja katlakivi eemaldamiseks kasutage ainult Philipsi hooldustooteid. Neid tooteid saate osta kohalikult edasimüüjalt, volitatud teeninduskeskustest või veebist aadressil www.shop.philips.com/service. Täieliku varuosade loendi leidmiseks veebis sisestage oma masina mudeli number. Mudeli numbri leiate hooldusluugi siseküljelt.

Hooldustooted ja tüübinumbrid:

• Katlakivi eemaldamise lahus CA6700
• AquaClean-filter CA6903
• Kohvimooduli määre HD5061
• Kohviõli eemaldamise tabletid CA6704
• Piimaringepuhastaja CA6705
• Hoolduskomplekt CA6707

Veaotsing

Selles peatükis võetakse kokku kõige levinumad probleemid, mis teil masinaga tekkida võivad. Videojuhised on ja täielik nimekiri korduma kippuvatest küsimustest on saadaval saidil www.philips.com/coffee-care. Kui teil ei önnestu probleemi lahendada, võtke ühendust oma riigi klienditeeninduskeskusega. Kontaktandmeid vt garantiilehelt.

Probleem	Põhjus Lahendus
Tilgakandik täitub liiga kiiresti.	See on normaalne. Masin kasutab vett siseringe ja kohvimooduli loputamiseks.Osa veest voolab läbi sisemise mehhanismi otse tilgakandikule.	Tühjendage tilgakandik, kui kandiku täisoleku näidik on läbi tilgakandiku katte üles tõusnud.
		Asetage espressoalus loputusvee kogumiseks väljutustila alla.
Masin on režiimis DEMO.	Ooterežiimi nuppu on kauem kui kaheksa sekundit all hoitud.	Lülitage masin tagaküljel asuvast pealülitist välja ja seejärel uuesti sisse.
Kohvipaksu sahtli täisolekut näitav ikoon jääb ekraanile.	Kohvipaksu sahtli tühjendamise ajal oli masin välja lülitatud.	Tühjendage kohvipaksu sahtlit ainult siis, kui masin on sisse lülitatud. Kui kohvipaksu sahtli tühjendamise ajal on masin välja lülitatud, siis kohvi tsükliloendurit ei nullita.
	Kohvipaksu sahtel asetati liiga kiiresti tagasi.	Ärge asetage kohvipaksu sahtlit tagasi enne, kui ekraanil kuvatakse teade selle tagasi asetamiseks.

38 Eesti

Probleem Põhjus Lahendus

Kohvimoodulit ei saa eemaldada.	Kohvimoodul ei ole õiges asendis.	Lähtestage masin järgmisel moel: asetage tilgakandik ja kohvipaksu sahtel tagasi. Seejärel sulgege hooldusluuk ning lülitage masin välja ja uuesti sisse. Proovige uuesti kohvimoodulit eemaldada.
Kohvipaksu sahtel ei ole	eemaldatud.	Eemaldage enne kohvimooduli eemaldamist kohvipaksu sahtel.
Kohvimoodulit ei saa sisestada.	Kohvimoodul ei ole õiges asendis.	Lähtestage masin järgmisel moel: asetage tilgakandik ja kohvipaksu sahtel tagasi. Jätke kohvimoodul välja. Sulgege hooldusluuk ning lülitage masin sisse ja uuesti välja. Seejärel pange kohvimoodul õigesse asendisse ja sisestage uuesti masinasse.
	Masin teostab ikka veel katlakivi eemaldamise protseduuri.	Kohvimoodulit ei saa katlakivi eemaldamise protseduuri ajal eemaldada. Esmalt viige katlakivi eemaldamise protseduur lõpuni ja seejärel eemaldage kohvimoodul.
Kohv on liiga vesine. Veski on seadistatud liiga jämedale astmele.		Reguleerige veski peenemale (madalamale) astmele.
Kohvi väljumise toru on ummistunud.		Puhastage kohvi väljumise toru lusikavarrega. Seejärel lülitage masin välja ja uuesti sisse.
Masin teostab iseseadistust. Valmistage mõned tassid kohvi.
Kohvimoodul on must või vajab määrimist.		Puhastage kohvimoodul ja määrige seda.
Kohv ei ole piisavalt kuum.	Tassid, mida kasutate, on külmad.	Eelkuumutage tasse, loputades neid sooja veega.
Temperatuur on seatud liiga madalaks. Kontrollige menüü seadeid.		Seadistage menüüs temperatuur kõrge peale.
Lisasite piima. Pole oluline, kas lisate sooja või külma		piima, see vähendab alati mingil määral kohvi temperatuuri.
Kohvi väljutamise tilast lekib kohvi.	Kohvi väljutamise tila on ummistunud.	Puhastage kohvi väljutamise tila ja selle avad torupuhastajaga.
	Kohvi väljumise toru on ummistunud.	Puhastage kohvi väljumise toru mõõtelusika või tavalise lusika varrega. Seejärel lülitage seade välja ja uuesti sisse.

Probleem Põhjus Lahendus

Kohvi ei välju või väljub aeglaselt.	AquaClean filtrit ei valmistatud enne paigaldamist õigesti ette või see on ummistunud.	Eemaldage AquaClean filter ja proovige uuesti kohvi valmistada. Kui sellest on abi, veenduge, et AquaClean filter oleks enne, kui selle tagasi panete, õigesti ette valmistatud. Pange ettevalmistatud filter veepaaki tagasi. Kui sellest pole ikka veel abi, on filter ummistunud ja tuleb välja vahetada.
	Veski on seadistatud liiga peenele astmele.	Reguleerige veski jämedamale (kõrgemale) astmele.
Kohvimoodul on määrdunud. Puhastage kohvimoodul.
Kohvi väljutamise tila on määrdunud.		Puhastage kohvi väljutamise tila ja selle avad nõelaga.
	Masina ringe on katlakivi poolt blokeeritud.	Eemaldage masinast katlakivi.
Piim ei vahustu. Piimakarahvin on määrdunud või valesti paigaldatud.		Puhastage karahvin ja veenduge, et paigaldate ja sisestate selle õiges asendis.
	Piima väljutamise tila ei ole täielikult avatud.	Kontrollige, et piima väljutamise tila oleks õiges asendis.
	Piimakarahvin on valesti kokku pandud.	Veenduge, et kõik osad (eriti piimatoru) oleksid õigesti kokku pandud.
Kasutatav piim ei sobi vahustamiseks.		Erinevad piimad annab erineva kvaliteedi ja kogusega vahu. Oleme katsetanud järgmisi piimasid, mis on vahustamisel andnud häid tulemusi: väherasvane või täislehmapiim, sojapiim ja laktoosivaba piim.
Kohvi pritsib. Tassi ja tila vaheline kaugus on liiga suur.		Pange espressoalus tila alla tilgakogujale.
Piima pritsib. Piim pole piisavalt külm. Veenduge, et kasutate külma piima, mis on vahetult külmikust võetud.
Masin näib lekkivat. Masin kasutab vett siseringe ja kohvimooduli loputamiseks. Osa veest voolab läbi sisemise mehhanismi otse tilgakandikule.		Tühjendage tilgakandik, kui kandiku täisoleku näidik on läbi tilgakandiku katte üles tõusnud. Asetage espressoalus loputusvee kogumiseks väljutustila alla.
	Tilgakandik on liiga täis ja ajab üle, seetõttu tundub, nagu masin lekiks.	Tühjendage tilgakandik, kui kandiku täisoleku näidik on läbi tilgakandiku katte üles tõusnud. Asetage espressoalus loputusvee kogumiseks väljutustila alla.

Probleem Põhjus Lahendus

	Masin ei ole paigutatud horisontaalsele pinnale.	Et tilgakandiku täisoleku näidik korralikult töötaks, paigutage masin horisontaalsele pinnale.
AquaClean filtrit ei saa aktiveerida ja masin nõuab katlakivi eemaldamist.	Filtrit ei ole peale AquaClean filtri ikooni vilkuma hakkamist ja filtri läbilaskvuse langemist 0%-le õigeaegselt välja vahetatud.	Eemaldage masinast esmalt katlakivi, seejärel paigaldage AquaClean filter.
	AquaClean filtrit ei ole paigaldatud esmase seadistamise käigus, vaid pärast umbes 25 kohvi (tassi maht 100 ml) valmistamist. Masin peab enne AquaClean filtri paigaldamist olema täielikult katlakivivaba.	Esmalt eemaldage masinast katlakivi ja seejärel paigaldage uus AquaClean filter. Pärast katlakivi eemaldamise protseduuri nullitakse filter 0/8-le. Kinnitage filtri aktiveerimine alati masina menüüs. Tehke seda ka pärast filtri vahetamist.
Uus veefilter ei sobi. Üritate paigaldada AquaClean filtri asemel muud filtrit.		Masinasse sobib ainult AquaClean filter.
Masin tee b müra. On normaalne, et masin tee b töötamise käigus müra.		Kui masin hakkab tegema teistsugust müra, puhastage kohvimoodul ja määrige seda.

Tehnilised andmed

Tootja jätab endale õiguse muuta toote tehnilisi andmeid. Kõik eelseadistatud kogused on ligikaudsed.

Kirjeldus Väärtus

Kere materjal Termoplastne

Suurus (l x k x s) 221 x 340 x 430 mm

Kaal 7,6 kg

Toitejuhtme pikkus 800–1200 mm

Juhtpaneel Eestvaade

Tassi suurus kuni 152 mm

Veepaak 1,8 liitrit, eemaldatav

Kohvioamahuti mahtuvus 250 g

Kohvipaksu sahtli mahtuvus 15 tsüklit

Piimakarahvini mahtuvus 500 ml

Pumba surve 15 baari

Boiler roostevabast terasest boiler

Ohutusseadmed termokaitse

Energiasäästurežiim <1 Wh

Nimipinge - Võimsus - Toide Vaadake andmeid hooldusluugi siseküljelt

42 Hrvatski

Sadržaj

Pregled aparata (Slika 1) 42
Uvod 43
Prvo postavljanje 43
Filtar AquaClean 43
Mjerenje tvrdoće vode 44
Korištenje upravljačke ploče 45
Kuhanje napitaka 45
Prilagodeni napitci 46
Podešavanje postavki mlinca 47
Rukovanje sklopom za kuhanje 47
Čišćenje i održavanje 48
Čišćenje vrča za mlijeko 50
Postupak uklanjanja kamenca 51
Ikone upozorenja i šifre pogrešaka 53
Naručivanje dodataka 54
Rješavanje problema 54
Tehničke specifikacije 57

Pregled aparata (Slika 1)
