Tipo	Altavoz de monitor personal
Marca	Roland
Modelo	MA-10A
Potencia de salida	10W RMS
Tamaño del altavoz	4 pulgadas (10 cm)
Respuesta de frecuencia	70 Hz – 20 kHz
Impedancia	4 ohmios
Dimensiones (An x Al x Pr)	260 x 180 x 180 mm
Peso	2.5 kg
Fuente de alimentación	12V CC (adaptador de CA incluido)
Entradas	1 conector TS de 1/4", 1 RCA (L/R)
Salidas	1 conector para auriculares de 1/4"
Controles	Perilla de volumen, interruptor de encendido
Material del gabinete	Plástico ABS
Uso	Monitoreo personal para teclados, baterías electrónicas, práctica
Mantenimiento	Limpiar con un paño seco; evitar disolventes
Seguridad	No exponer a la lluvia ni a la humedad; mantener alejado del calor
Piezas de repuesto	Adaptador de corriente, manual de usuario disponible en Roland
Reparabilidad	Contactar con los centros de servicio autorizados de Roland

Preguntas frecuentes - MA-10A ROLAND

¿Cómo conecto mi teclado al MA-10A?

Use un cable de instrumento estándar de 1/4 de pulgada para conectar la salida de su teclado al conector INPUT 1 en el panel trasero. Ajuste la perilla de volumen según sea necesario.

¿Puedo usar el MA-10A como altavoz de PA?

El MA-10A está diseñado para monitoreo personal y sesiones de práctica pequeñas. Puede que no sea lo suficientemente fuerte para grandes lugares, pero funciona bien en habitaciones pequeñas o como monitor de backline.

¿Por qué no sale sonido del altavoz?

Verifique que el LED de encendido esté iluminado. Asegúrese de que la perilla de volumen esté subida y que su fuente de audio esté conectada de forma segura. También verifique que el dispositivo fuente esté emitiendo audio.

¿Qué tipo de adaptador de corriente usa el MA-10A?

Utiliza un adaptador 12V CC con un enchufe de centro positivo. Se recomienda el adaptador original; los adaptadores de terceros deben coincidir con la polaridad y el voltaje.

¿Puedo conectar un micrófono directamente al MA-10A?

No, las entradas del MA-10A son solo de nivel de línea. Un micrófono requiere un preamplificador o mezclador antes de conectarse.

¿Es seguro usar el MA-10A al aire libre?

El MA-10A está diseñado solo para uso en interiores. La exposición a la lluvia, el polvo o temperaturas extremas puede dañar la unidad.

¿Cómo debo limpiar el MA-10A?

Use un paño suave y seco para limpiar el exterior. No use limpiadores abrasivos, alcohol ni disolventes.

¿Cuál es el período de garantía del Roland MA-10A?

Roland suele ofrecer una garantía limitada de un año a partir de la fecha de compra. Consulte con su distribuidor o con el soporte de Roland para obtener más detalles.

¿Puedo conectar en cadena varias unidades MA-10A?

No hay salida para conexión en cadena. Puede usar un divisor o mezclador para alimentar varios altavoces desde una sola fuente.

¿Por qué oigo un zumbido o ruido?

Esto suele deberse a bucles de tierra. Intente conectar todo el equipo a la misma regleta de alimentación, o use un adaptador de elevación de tierra en el cable de audio.

MANUAL DE USUARIO MA-10A ROLAND

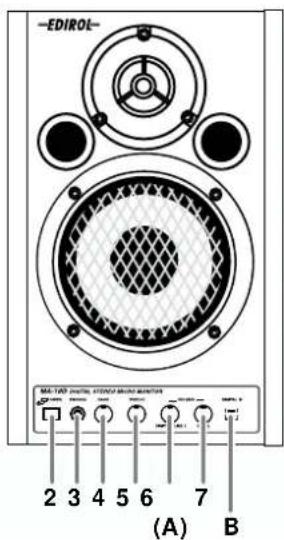

Descripción del panel

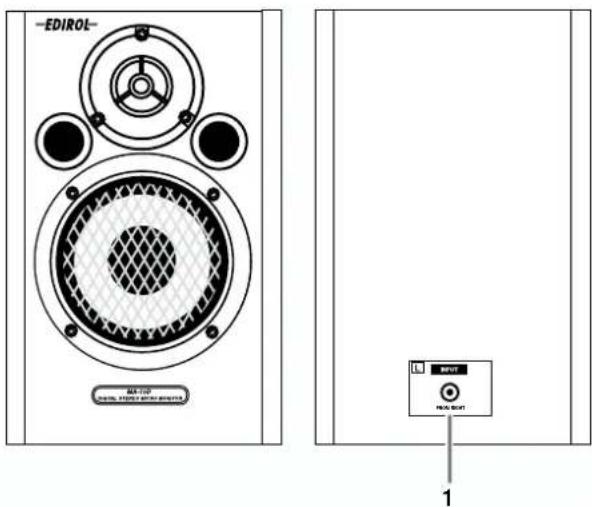

Canal izquierdo

1. Jack de entrada del canal izquierdo

Conéctelo al jack de salida del canal izquierdo 10 que se encuentra en el lado derecho de la unidad. Para la conexión, utilice el cable del altavoz que viene incluido.

1. Interruptor POWER, Indicador POWER/STANDBY

El indicador POWER/STANDBY muestra una luz de color rojo cuando la unidad se encuentra en modo de espera y una luz de color verde cuando está encendida.

1. Jack de los auriculares

Cuando conecte los auriculares a este jack, los altavoces no emitirán ningún sonido.

1. Control BASS

2. Control TREBLE

Estos botones ajustan el tono de los bajos y los agudos. Cóloquelos en el centro para que los tonos queden nivelados.

Ambos controles ajustan el volumen de los aparatos conectados al jack de entrada de la LINEA 1 8, y a los jacks de entrada de la LÍNEA 2 9, respectivamente.

1. Jack de entrada de la LÍNEA 1 (stereo mini type)

2. Jacks de entrada de la LÍNEA 2 (Izquierda, Derecha) (tipo de patilla RCA)

3. Jack de salida del canal izquierdo

Conéctelo al jack de entrada del canal izquierdo 1 que se encuentra en el lado izquierdo de la unidad.

1. Entrada CA

Conecte aquí el cable de alimentación (Paginas 17). Enchúfelo de modo que el cable no se pueda desconectar accidentalmente.

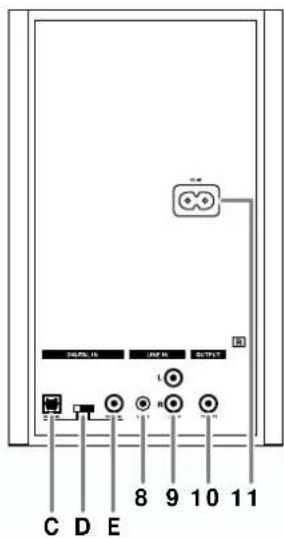

Canal derecho

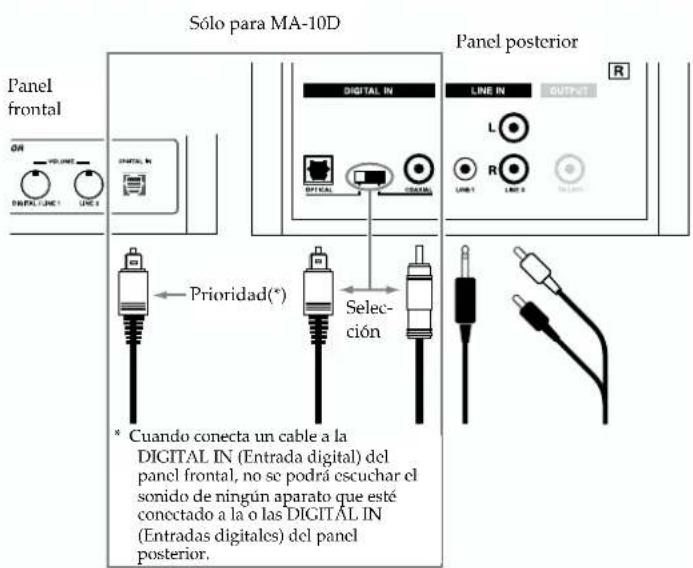

Las opciones que se enumeran a continuación se aplican sólo al modelo MA-10D.

Ajusta el volumen de los aparatos conectados a los conectores de entrada digital B, C, E, y al jack de entrada de la LÍNEA 18.

B. Conector de entrada digital (Optical)

Este es el conector de entrada digital para el cable de fibra óptica.

* Cuando conecte un cable a este conector, no se podrá oir el sonido de los aparatos conectados al conector de entrada digital C o E.

C. Conector de entrada digital (Optical)

Este es el conector de entrada digital para el cable de fibra óptica.

D. Interruptor de selección de entrada digital

Este interruptor selecciona el conector de entrada digital C o E en el panel posterior. Seleccione el conector que se utiliza para la señal de entrada.

* Cuando conecta un cable al conector de entrada digital B en el panel frontal, se podrá oir el sonido del aparato conectado a B independientemente de este interruptor.

E. Conector de entrada digital (Coaxial)

Este es el conector de entrada digital para el cable coaxial.

Conexiones

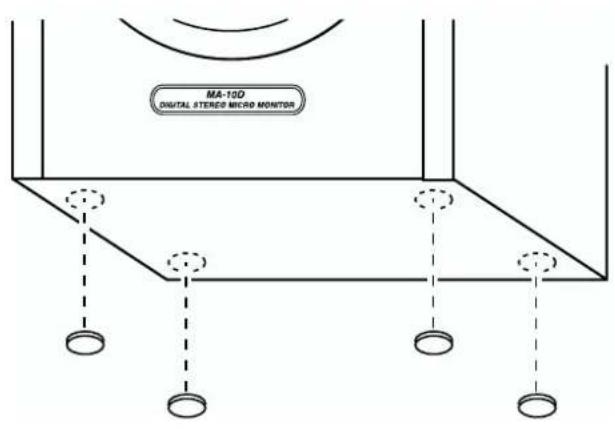

Incluye los pies de goma

Precauciones que debe tener en cuenta cuando conecte y encienda la unidad

• Para evitar anomalías en el funcionamiento o daños en los altavoces u otros aparatos, baje siempre el volumen y apague todos los aparatos antes de realizar cualquier conexión.
• Si utiliza un cable que posea un reostato, el nivel de sonido puede bajar. Utilice un cable de conexión que no contenga un reostato.
• Una vez completadas las conexiones, encienda los diferentes aparatos en el orden especificado. Si enciende los aparatos en un orden equivocado, puede causar anomalías en el funcionamiento o daños en los altavoces y otros aparatos. (Cuando apague el sistema, siga estas instrucciones en el orden inverso)
  < Aparatos conectados → MA-10D/MA-10A >
• Asegúrese siempre de tener bajado el volumen antes de encender la unidad. Aunque tenga el volumen completamente bajado, puede oir algún sonido al encender la unidad pero esto es algo normal y no indica un mal funcionamiento de la misma.

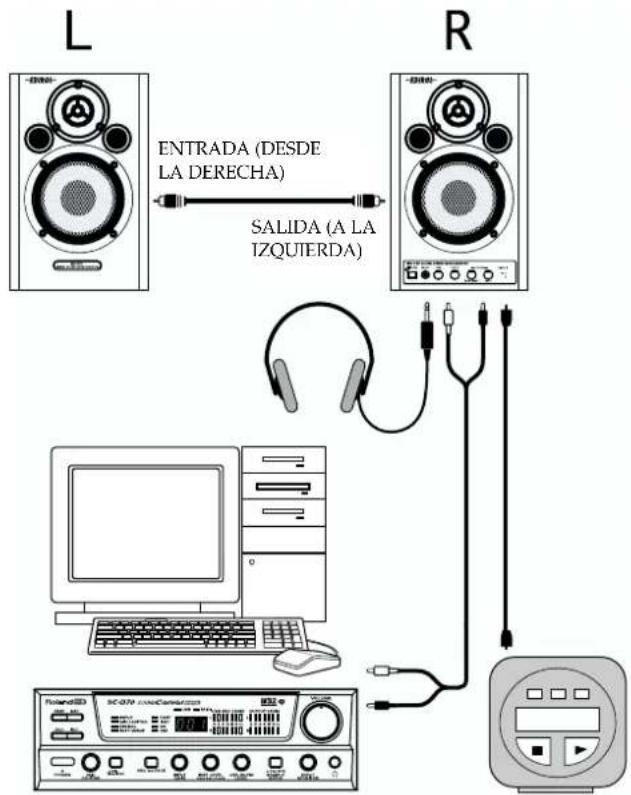

Ejemplo de conexión

Módulo de sonido, reproductor de CD, reproductor de MD, etc.

Specifications

Rated Power Output

20 W (10 W + 10 W)

Speaker Unit

Woofer: 9.2 cm /

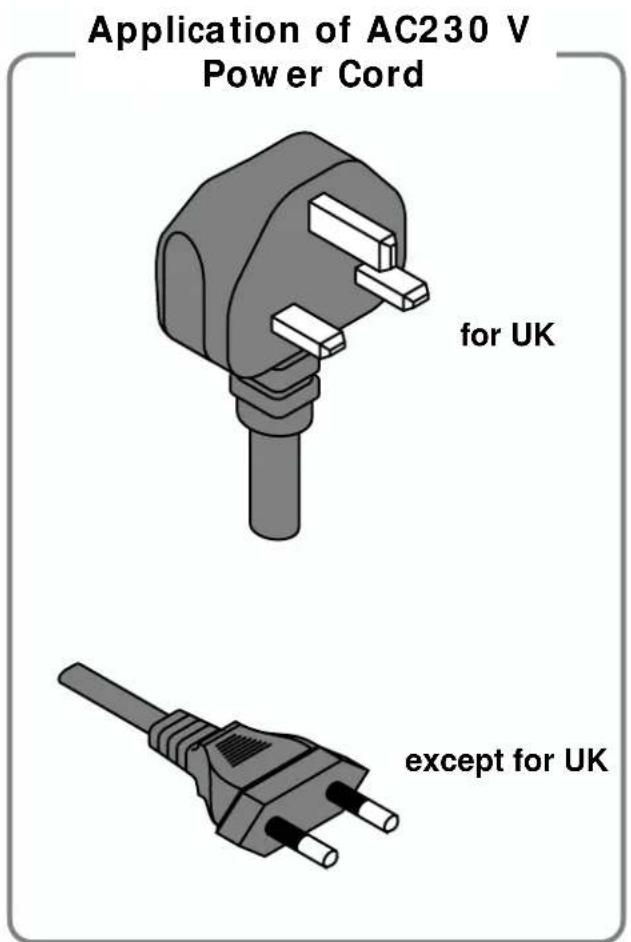

Para 230 V (Español)

Esta caja contiene cables de corriente continentales y británicos. Por favor seleccione el tipo correcto para su país.
