LAV-5007 - Lavadora Premier - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora independiente
Marca	Premier
Modelo	LAV-5007
Dimensiones (Al x An x Pr)	85 x 60 x 55 cm
Peso	Aproximadamente 62 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia nominal	2000 W
Capacidad máxima de carga	7 kg
Velocidad de centrifugado	Hasta 1200 rpm
Clase energética	A++ (Estimada)
Programas de lavado	Algodón, Sintéticos, Delicados, Rápido, Eco, Enjuague y Centrifugado
Ajustes de temperatura	Frío, 30°C, 40°C, 60°C, 90°C
Conexión de agua	Solo suministro de agua fría
Nivel de ruido (Lavado/Centrifugado)	Aprox. 56 dB / 76 dB
Tipo de pantalla	LED con temporizador e indicador de programa
Puerta	Carga frontal, apertura de 180°
Material del tambor	Acero inoxidable
Mantenimiento	Limpiar el filtro y el cajón del detergente regularmente; descalcificar cada 3 meses
Características de seguridad	Bloqueo infantil, protección contra desbordamiento, detección de carga desequilibrada
Disponibilidad de repuestos	Piezas comunes disponibles en línea; contacte al soporte de Premier para piezas específicas
Índice de reparabilidad	7/10 (Estimado) – diseño modular, fácil acceso a los componentes

Preguntas frecuentes - LAV-5007 Premier

¿Cómo instalo la lavadora Premier LAV-5007?

Retire todo el embalaje y los pernos de transporte. Conecte la manguera de entrada a un grifo de agua fría. Coloque la manguera de desagüe en un tubo vertical o fregadero. Nivele la máquina ajustando las patas. Enchufe a una toma con conexión a tierra.

¿Qué debo hacer si la máquina no arranca?

Verifique que la puerta esté bien cerrada, el suministro de agua esté abierto y la máquina esté enchufada. También verifique que el selector de programa esté configurado correctamente y que no se muestre ningún código de error.

¿Cómo puedo limpiar el cajón del detergente?

Presione el botón de liberación dentro del cajón para retirarlo por completo. Enjuague con agua tibia y frote con un cepillo. Seque y vuelva a insertar.

¿Qué significa el código de error E01?

E01 generalmente indica un problema de bloqueo de puerta. Asegúrese de que la puerta esté bien cerrada. Si el error persiste, inspeccione el mecanismo de bloqueo de la puerta en busca de obstrucciones o daños.

¿Con qué frecuencia debo limpiar el filtro?

Limpie el filtro de la bomba de desagüe cada mes o cuando la máquina muestre una advertencia de limpieza del filtro. La limpieza regular evita obstrucciones y garantiza un drenaje adecuado.

¿Puedo lavar prendas de lana o delicadas?

Sí, seleccione el programa Delicados o Lana con baja temperatura (30°C) y velocidad de centrifugado reducida. Use una bolsa de lavado para mayor protección.

¿Por qué la máquina vibra de forma excesiva?

Asegúrese de que todos los pernos de transporte estén retirados y la máquina esté nivelada. Verifique que la carga esté distribuida uniformemente en el tambor y no exceda la capacidad máxima.

¿Cómo descalcifico la lavadora?

Realice un lavado en caliente vacío (90°C) con un agente descalcificador o vinagre blanco. Repita cada 3 meses para evitar la acumulación de cal.

¿Dónde puedo encontrar repuestos para la LAV-5007?

Busque en línea usando el número de modelo LAV-5007. Las piezas comunes como juntas de puerta, bombas y correas están disponibles en sitios de comercio electrónico. Para piezas raras, comuníquese con el servicio al cliente de Premier.

¿La máquina es eficiente energéticamente?

La Premier LAV-5007 tiene una clasificación estimada de clase energética A++, lo que significa que consume menos electricidad y agua por ciclo en comparación con modelos anteriores. Use el programa Eco para máxima eficiencia.

MANUAL DE USUARIO LAV-5007 Premier

Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia. Si necesita soporte adicional, no dude en escribir a: [e-mail]

PRECAUCIÓN

RIESGO DE CHOQUE ELÉCTRICO, NO ABRA

Precaución: Para reducir el riesgo de choque eléctrico, no retire la cubierta, no hay partes manipulables por el usuario al interior de la unidad. Refiera todo mantenimiento o intervención técnica a personal técnico calificado.

Este símbolo indica la existencia de voltaje peligroso al interior de esta unidad, que constituye un riesgo de choque eléctrico.

Este símbolo indica que hay importantes instrucciones de operación y mantenimiento en la literatura que acompaña a esta unidad.

LÍNEAS DE SERVICIO AL CLIENTE PREMIER

Venezuela:	0800 – ELECTRIC (353-2874)
Panamá:	300-5185
Sitio Web:	www.premiermundo.com
E-mail:	[e-mail]

NOTA

Nos reservamos el derecho de modificar las especificaciones, características y/u operación de esta unidad sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.

ÍNDICE

INSTRUCCIONES DE SEGURIDAD 3

DESCRIPCIÓN DE LA UNIDAD 3

PANEL DE CONTROL 4

ACCESORIOS 4

CARACTERÍSTICAS PRINCIPALES 4

PREPARACIÓN 4

PRECAUCIONES DE LAVADO 5

INSTRUCCIONES DE LAVADO 5

INSTRUCCIONES DE CENTRIFUGADO 5

INSTRUCCIONES DE ENJUAGUE 6

MANTENIMIENTO Y LIMPIEZA DE LA UNIDAD 6

SOLUCIÓN DE PROBLEMAS 8

ESPECIFICACIONES TÉCNICAS 8

DIAGRAMA DE CIRCUITOS DE LA UNIDAD 9

DIAGRAMA DE CIRCUITOS 9

INSTRUCCIONES DE SEGURIDAD

• Mantenga la unidad alejada de los rayos del sol, de la humedad y la lluvia.
• Esta unidad debe ser colocada sobre una superficie estable y nivelada.
• La línea de energía de la unidad esta conectada en tipo Y, por favor no abra la línea de energía de lo contrario se pueden general efectos negativos en la unidad.
• La unidad debe tener una adecuada conexión a tierra.
• Después de usar la unidad desconéctela del tomacorriente.
• No intente reparar la unidad usted mismo. Todo servicio de reparación y revisión técnica debe ser realizada por un técnico de servicio autorizado.
• No bloquee la entrada de aire de la base mientras la unidad este funcionando.
• No toque la conexión a tierra y la línea media.
• No toque las prendas ni la tina de centrifugado mientras la unidad se encuentre en funcionamiento.
• Ubique la unidad en zonas secas con el fin de evitar corrosión en sus partes.
• No moje el panel de control con agua.
• Mantenga esta unidad alejada de los niños.
• No lave prendas que tengan pintura o gasolina con el fin de evitar incendios.
• Siempre cierre la tapa de la tina de centrifugado.
• Use agua caliente inferior a 50°C.
• Mantenga la unidad alejada de Fuentes de calor.

DESCRIPCIÓN DE LA UNIDAD

1. Panel de control
2. Placa de filtro de desbordamiento
3. Tapa de lavado
4. Filtro de pelusas
5. Pulsador

6. Base

7. Agujero de drenaje

8. Gabinete
9. Enchufe de potencia
10. Marco
11. Tapa de seguridad
12. Tapa de centrifugado

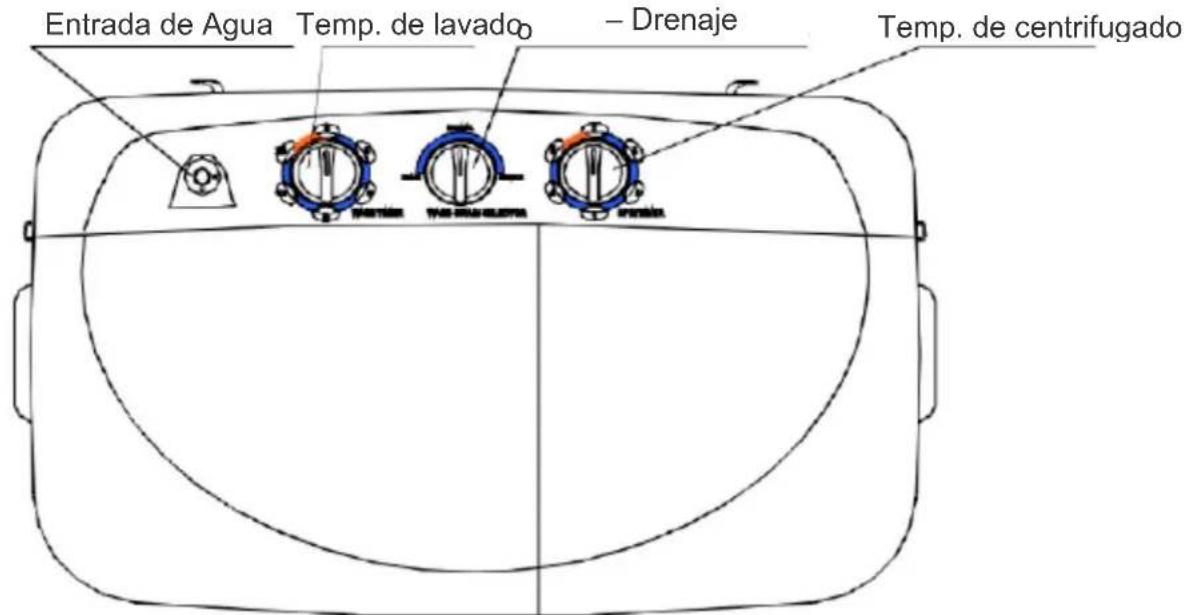

PANEL DE CONTROL

Selector de lavado

ACCESORIOS

1. Tapa interior de la tina de drenaje

2. Manguera de entrada de agua

• Gran capacidad: puede lavar 9kg de ropa en una sola carga!
• Bajo nivel de ruido gracias a su tecnología de silenciador actualizada.
• Excelente lavado, ya que adopta una tecnología de flujo de agua "lavado a mano", no solo para lavar prendas ordinarias sino también para mantas, jeans, etc.
• Todas las funciones y operación fácil.
• Buena estabilidad en lavado y centrifugado
• Diseño elegante. Cubierta plástica y base plástica para evitar corrosión y óxido.

PREPARACIÓN

• Inserte la manguera de entrada de agua en el agujero de entrada de agua ubicado en el panel de control.
  • Coloque la manguera de drenaje en el área de drenaje de agua.
• Inserte la manguera de entrada de agua de manera segura en la entrada de agua superior.
• Retire los objetos de los bolsillos de las prendas y retire el exceso de suciedad antes de colocar las prendas en el interior de la unidad.
• Separe las prendas por color, grado de suciedad y tipo de tela.
• Lave piezas pequeñas en una red (por ejemplo medias).
• Utilice la siguiente tabla como referencia para lavar y centrifugar las prendas
• Conecte la unidad al tomacorriente (Tenga en cuenta que el voltaje del área debe coincidir con el voltaje marcado en la unidad).

PRECAUCIONES DE LAVADO

• Revise los bolsillos de las prendas para evitar que hayan monedas, clips, etc.
• Para evitar que las prendas se enreden, crúcelas anticipadamente.
  • Cierre las cremalleras antes de colocar las prendas dentro de la unidad.
• Separe las prendas por colores, para evitar daños en las mismas.

Capacidad de lavado, temporizador y consumo de energía

Tipo de tela	Capacidad (kg)	Nivel de agua (L)	Flujo de agua	Tiempo de lavado (min)	Cantidad de detergente (g)
Sintéticos, seda, materiales delicados	2.0		Suave	3	57 Apróx.
	2.0 – 4.0			3-5	63 Apróx.
Algodón o Lino	2.5		Normal	7	63 Apróx.
	2.5 – 7.5			7-10	69 Apróx.
Material pesado	2.5		Normal	10	63 Apróx.
	2.5 – 7.5			10-15	69 Apróx.

INSTRUCCIONES DE LAVADO

• Agregue agua hasta el nivel deseado (No sobrepase el nivel máximo, ya que el agua se puede rebasar). Luego, apague el agua agregue detergente y mezclelo en el agua.
• Ajuste el “Selector de Lavado – Drenaje” a “Normal” ó “Suave” de acuerdo al tipo de tela. Ajuste el selector de lavado al ajuste de tiempo deseado y la unidad empezara a funcionar.
• Al final del lavado, ajuste el "Selector de Lavado – Drenaje" a "Drenado" para vaciar el agua.
• Siga las indicaciones dadas a continuación para las prendas que tengan la etiqueta "Lavar a mano":
• Puede lavar hasta 4kg
• Diluir el detergente en agua caliente (Menor a 50°C) y agregue la mezcla a la lavadora.
• Doble las prendas como se indica a continuación y colóquelas en el interior de la unidad:

Dóblela a la mitad

Dóblela 1/3

Enrolle la prenda

Coloque la prenda en la unidad con el extremo hacia abaio

INSTRUCCIONES DE CENTRIFUGADO

• Pase las prendas de la tina de lavado a la tina de centrifugado.
• Coloque las prendas uniformemente en el fondo de la tina.
• Coloque la tapa de seguridad y cierre la tapa de centrifugado superior.
• Ajuste el Temporizador de Centrifugado a la posición deseada y la unidad empezara a funcionar.

Tapa interna de la Tina de centrifugado Tina de centrifugado

Soportes

Tiempo decentrifugado(min)	0.5	1	1-2	2-3	3-4	5
Tipo deprenda	Hilo	SintéticoDelicado	Material depunto(Sintético)	Ropa interior(Algodón)	Chaquetas(Algodón/Lino)	Algodón pesado

Atención!

Si la tina de centrifugado se sacude fuertemente, revise que la unidad se encuentre sobre una superficie nivelada y que las prendas estén distribuidas uniformemente.

Si el drenaje y centrifugado se realizan al mismo tiempo, drene la unidad después que el centrifugado se ha hecho.

INSTRUCCIONES DE ENJUAGUE

El enjuague se realiza en la tina de lavado. Y es usado después que medio ciclo de centrifugado se ha completado. Esto ayudara a ahorrar tiempo, agua y energía.

• Coloque las prendas que han sido deshidratadas en la tina de lavado.
- Ajuste el "Selector de Lavado – Drenaje" a "Normal" ó "Suave" de acuerdo al tipo de tela.
- Ajuste el nivel de agua según la cantidad de prendas.
- Inicie el flujo de agua hasta que este alcance el nivel deseado, luego apague el agua.
- Ajuste el temporizador de lavado a 3-5 minutos para enjuagar.
- El indicador sonara una vez se ha cumplido el ciclo de enjuague.
• Coloque las prendas en la tina de centrifugado de 1-3 minutos.
• Drene el agua de la tina de lavado.
- Repita los pasos dados anteriormente en caso de necesitar repetir el proceso.

Cuadro de referencia de peso de lavado

Camisetas de algodón (150g Apróx)	Camisetas de material sintético (200g Apróx)	Chaleco sin mangas de algodón (500g Apróx)
Pantis de algodón (50g Apróx)	Medias de material sintético (50g Apróx)	Bufanda de algodón (300g Apróx)

MANTENIMIENTO Y LIMPIEZA DE LA UNIDAD

Después de usar la unidad, siga los pasos dados a continuación:

1. Desconecte la unidad del tomacorriente.
2. Retire la manguera de entrada de agua.

Gabinete

Para limpiar el gabinete, use un paño suave ligeramente humedecido. No use detergentes ni productos abrasivos que puedan dañar el acabado de la unidad.

Filtro de pelusas

• Mientras presiona el botón, hale suavemente el filtro hacia fuera.
• Retire el filtro y enjuáguelo con agua.
• Después de limpiarlo, inserte el borde del filtro en el lugar presionando el botón hacia abajo.

Limpiar la válvula de drenaje

• Retire la tapa del filtro de desbordamiento, afloje la correa y el tornillo de la cubierta de la válvula para retirar la varilla de la válvula y otras partes y poder limpiar la suciedad.
• Repita los pasos dados anteriormente a la inversa para colocar de nuevo todas las partes.

Prevención de congelamiento

• Cierre el grifo del agua, quite la manguera de entrada y vacíe toda el agua de la manguera de entrada.
• Ponga la manguera de desagüe y active el indicador a la posición "Drenar" para vaciar toda el agua de la tina de lavado.

Si hay congelación

• Coloque la manquera de entrada en agua caliente (50°C).
• Deje alrededor de 2 litros de agua tibia a menos de 50^ en la tina de lavado durante 10 minutos.
• Instale la manguera de entrada y encienda el grifo de agua para asegurarse que la entrada y la salida de agua funcionan normalmente.

Cuando la ropa cae por la parte exterior de la tina de centrifugado

• Afloje todos los tornillos alrededor del marco.
• Retire el marco con las dos manos.
• Tome la ropa que esta en el exterior de la tina.
  • Cologue el marco nuevamente.
• Atornille los tornillos de nuevo.

Limpiar la bomba

• Saque la tapa posterior de la lavadora, presione el clip en el orificio de drenaje de la bomba y saque la manguera de desagüe.
• Limpie la bomba del orificio de drenaje de la bomba.

SOLUCIÓN DE PROBLEMAS

Problema	Posible causa y solución
La unidad no funciona	Hay una falla de energía
	El enchufe no esta conectado completamente al tomacorriente
	El temporizador de lavado o centrifugado esta en la posición 0
La unidad no drena	Asegúrese que la manguera de drenaje este en la posición correcta
	Revise que la manguera o la tubería interior no estén congeladas
	Revise que el tubo interno de la manguera de desagüe no este bloqueado
La unidad hace ruidos extraños	Revise que no hayan monedas u otros objetos en el interior de la tina de lavado o centrifugado
La unidad hace un ruido extraño y se sacude fuertemente	Asegúrese que la unidad esta ubicada en un lugar nivelado
	Revise que la cubierta interior de centrifugado este bien presionada
	Revise que no hayan prendas en la parte exterior de la tina de centrifugado

ESPECIFICACIONES TÉCNICAS

Especificaciones	Lavado	Centrifugado
Capacidad (Máx.):	9kg (Prendas secas)	5.5kg (Prendas secas)
Fuente de potencia:	Voltaje Local
Potencia de entrada	400V	150V
Temporizador (Máx.)	15 Minutos	5 minutos
Cantidad de agua	Bajo: 64L, Alto: 73L
Modos de Lavado / Centrifugado	Reversa automática/Frotado manual	Centrifugo
Dimensiones	90x73x43cm (Con patas)
Voltaje	AC110V/60Hz AC220V/60Hz

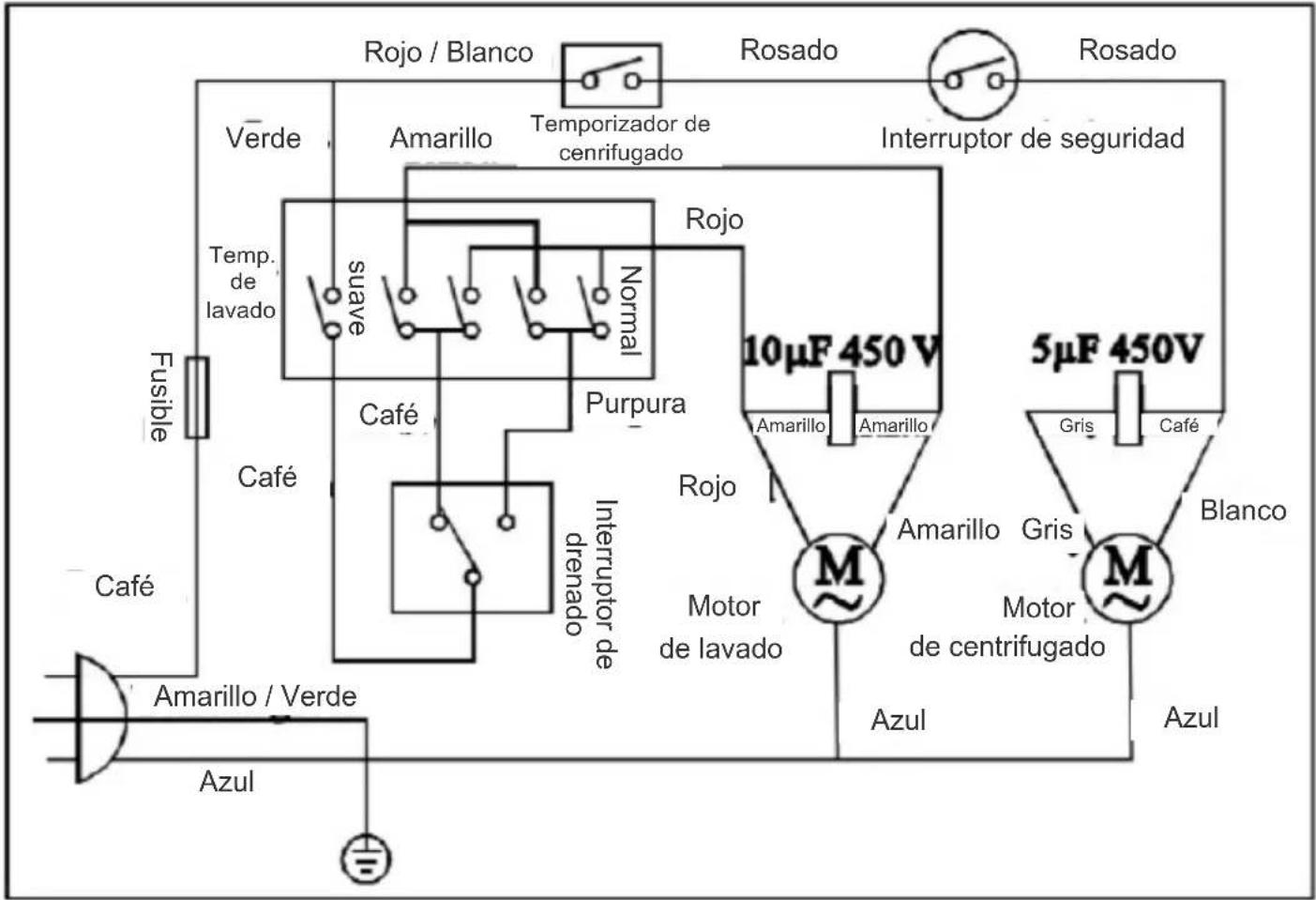

DIAGRAMA DE CIRCUITOS DE LA UNIDAD

DIAGRAMA DE CIRCUITOS

PREMIER®

INSTRUCTION MANUAL SEMI-AUTOMATIC WASHING MACHINE LAV-5007
