MANUAL DE USUARIO HT-D5200 SAMSUNG

 iPod con video  iPod con connettore dock  iPod con click wheel     

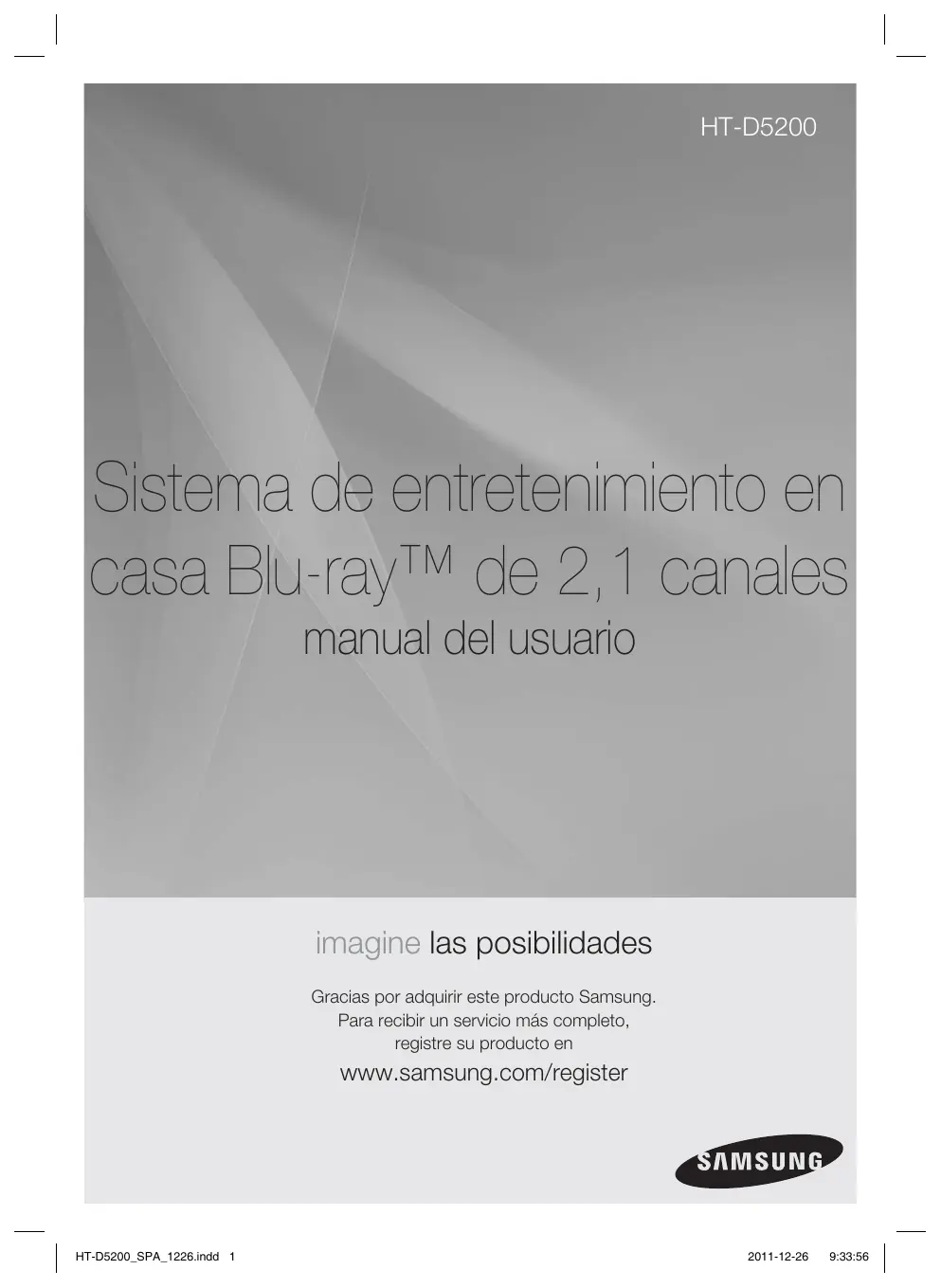

Sistema de entretenimiento en casa Blu-ray™ de 2,1 canales manual del usuario

imagine las posibilidades

Gracias por adquirir este producto Samsung. Para recibir un servicio más completo, registre su producto en

www.samsung.com/register

HT-D5200_SPA_1226.indd 1

Información de seguridad

Advertencias de seguridad PARA REDUCIR EL PELIGRO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA. NO HAY PIEZAS EN EL INTERIOR QUE PUEDA REPARAR EL USUARIO. CONSULTE AL PERSONAL CUALIFICADO DE SERVICIO TÉCNICO.

PRECAUCIÓN PELIGRO DE DESCARGA ELÉCTRICA NO ABRIR Este símbolo indica “tensión peligrosa” dentro del producto y representa un riesgo de descarga eléctrica o daños personales.

PRECAUCIÓN : PARA EVITAR DESCARGAS ELÉCTRICAS, HAGA COINCIDIR LA PUNTA ANCHA DEL ENCHUFE CON LA RANURA ANCHA E INSÉRTELO TOTALMENTE.

• Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

• No debe exponer el aparato a gotas ni salpicaduras de agua ni a objetos con líquido, como jarrones, evitando colocarlos sobre el aparato. • El enchufe de corriente se utiliza como un dispositivo de desconexión y debe estar a mano en todo momento. • Este aparato debe conectarse siempre a una toma de CA con conexión de toma de tierra • Para desconectar el aparato de la toma de alimentación, saque el enchufe de la toma de corriente; el enchufe de la toma de corriente debe estar accesible y operativo.

Este símbolo indica que se incluyen instrucciones importantes con el producto.

PRODUCTO LÁSER DE LA CLASE 1

Este reproductor de CD está clasificado como un productor LÁSER de CLASE 1. El uso de controles, ajustes o la ejecución de procedimientos distintos a los especificados en este documento pueden dar como resultado la exposición peligrosa a radiaciones.

• RADIACIÓN INVISIBLE DEL LÁSER AL ABRIR E IGNORAR EL INTERBLOQUEO; EVITE LA EXPOSICIÓN AL HAZ.

HT-D5200_SPA_1226.indd 2

• Asegúrese de que la toma de CA de su casa cumpla con los requisitos indicados en la pegatina de identificación de la parte posterior del producto. • Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para ventilación (7,5~10 cm). • No coloque el producto sobre amplificadores o cualquier otro equipo que pueda generar calor. Asegúrese de que los orificios de ventilación no queden tapados. • No apile nada sobre el producto. • Antes de trasladar el producto, asegúrese de que el orificio de inserción de disco esté vacío. • Para desconectar completamente el producto de la toma de corriente eléctrica, retire el enchufe principal de la toma de corriente, especialmente cuando se deje sin utilizar durante un período de tiempo prolongado. - Si no utiliza el producto durante un tiempo prolongado, desconecte el enchufe de la toma de corriente. • Durante tormentas, desconecte el enchufe principal de CA de la toma de corriente. Los picos de tensión debidos a rayos podrían dañar el producto. • No exponga el producto a la luz directa del sol ni a otras fuentes de calor. Podrían sobrecalentarla y provocar una avería en el producto. • Proteja el producto de la humedad y de un calor excesivo o de equipos que generen fuertes campos magnéticos o eléctricos (es decir, altavoces). • Desconecte el cable de alimentación de la fuente de CA si el producto no funciona correctamente. • El producto no ha sido creado para uso industrial. Este producto es sólo para uso personal. • Es posible que se produzca condensación en el producto o en el disco en situaciones de temperaturas bajas. Si tiene que transportar el producto durante el invierno, espere 2 horas aproximadamente antes de usarlo hasta que la unidad haya alcanzado la temperatura de la sala. • Las pilas utilizadas en este producto contienen productos químicos que son peligrosos para el medio ambiente. No tire las pilas con el resto de la basura doméstica.

Visualización del TV utilizando la función 3D INFORMACIÓN IMPORTANTE RELATIVA A LA SALUD Y LA SEGURIDAD PARA LAS IMÁGENES 3D. Antes de utilizar la función 3D del televisor lea atentamente la siguiente información de seguridad.

ADVERTENCIA • Algunos espectadores, cuando ven la televisión en 3D, pueden notar cierto malestar, como mareos, náuseas o dolores de cabeza. Si usted nota alguno de estos síntomas, deje de ver la televisión en 3D, quítese las gafas 3D activas y descanse. • La visualización de imágenes 3D durante largos periodos puede causar fatiga ocular. Si nota fatiga ocular, deje de ver la televisión en 3D, quítese las gafas 3D activas y descanse. • Un adulto responsable debe mantener un control frecuente sobre los niños cuando éstos utilizan la función 3D. Si los niños manifiestan fatiga ocular, dolores de cabeza, vértigos o náuseas haga que dejen de ver la televisión en 3D y descansen. • No utilice las gafas 3D activas con otro propósito (como gafas normales, de sol, protectoras, etc.) • No utilice la función 3D o las gafas activas 3D mientras pasea o va y viene. El uso de la función 3D o de las gafas activas 3D en movimiento puede dar lugar a lesiones personales derivadas de choques contra objetos, traspiés o caídas.

HT-D5200_SPA_1226.indd 3

Información de seguridad

Precauciones sobre el manejo y almacenamiento de discos Pequeños arañazos en el disco pueden reducir la calidad del sonido y de la imagen o provocar saltos. Tenga especial cuidado de no arañar los discos al manejarlos.

• No toque el lado de reproducción del disco. • Sujete el disco por sus bordes de forma que no deje huellas en su superficie. • No adhiera papel ni cinta en el disco.

Almacenamiento de discos

• No los exponga a la luz directa del sol. • Guárdelos en un área ventilada fresca. • Guárdelos en una funda de protección limpia. Guárdelos verticalmente.

 No deje que los discos se ensucien.

 No cargue discos agrietados o arañados.

Manejo y almacenamiento de discos

Si deja huellas en el disco, límpielas con un detergente suave diluido en agua y límpielo con un paño suave.

• Al limpiar, pase el paño suavemente de dentro a fuera del disco.

 Puede formarse condensación de aire caliente entre en contacto con las piezas frías del interior del producto. Cuando se forme condensación dentro del producto, es posible que no funcione correctamente. Si se produce, retire el disco y deje el producto encendido durante 1 ó 2 horas.

• Dolby y el símbolo de la doble D son marcas comerciales registradas de Dolby Laboratories. • “INFORMACIÓN SOBRE VÍDEO DIVX: DivX® es un formato de vídeo digital creado por DivX, Inc. Este aparato es un dispositivo oficial DivX Certified® que reproduce vídeo DivX. Visite www.divx.com para obtener más información y herramientas de software para convertir sus archivos en vídeo DivX. INFORMACIÓN SOBRE DIVX VIDEO-ON-DEMAND: este dispositivo DivX Certified® debe registrarse para poder reproducir películas DivX Videoon-Demand (VOD) adquiridas. Para obtener el código de registro, localice la sección DivX VOD en el menú de configuración del dispositivo. Vaya a vod.divx.com para obtener información adicional sobre la forma de completar el registro. DivX Certified® reproduce vídeo DivX® hasta HD 1080p, incluido contenido premium. DivX®, DivX certified® y los logotipos asociados son marcas comerciales de DivX Inc y se utilizan con licencia.” Este producto está cubierto por una de las siguientes patentes de EE. UU.: 7.295.673; 7.460.668; 7.515.710; 7.519.274 • The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Oracle y Java son marcas registradas de Oracle y sus filiales. Otros nombres pueden ser marcas comerciales de sus respectivos propietarios.

• Esta unidad incorpora tecnología de protección de copia, protegida por patentes estadounidenses y otros derechos de propiedad intelectual de Rovi Corporation. La ingeniería inversa y desensamblaje están prohibidos. • Blu-ray Disc™, Blu-ray™ y los logotipos son marcas comerciales de Blu-ray Disc Association. • iPod es una marca comercial de Apple Inc., registrada en EE.UU. y en otros países. iPhone es una marca comercial de Apple Inc. • < Aviso de licencia de fuente abierta > En caso de que se utilice software de código abierto, las licencias de código abierto están disponibles en el menú del producto.

© 2011 Samsung Electronics Co., Ltd. Reservados todos los derechos.

HT-D5200_SPA_1226.indd 4

Iconos que se utilizarán en el manual

Tipos y características de los discos Accesorios Descripción Panel frontal Panel posterior Mando a distancia

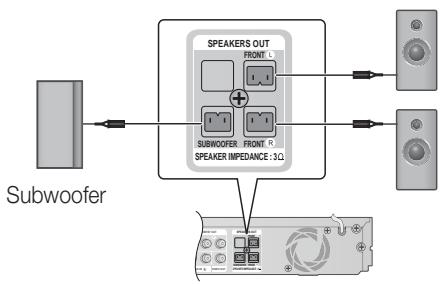

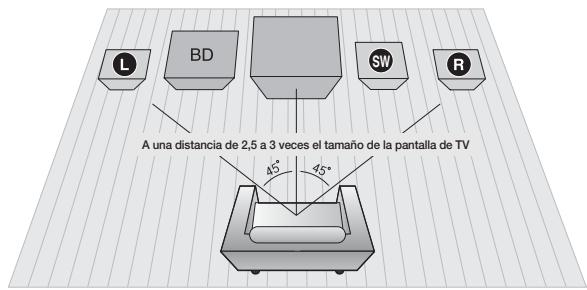

Conexión de los altavoces

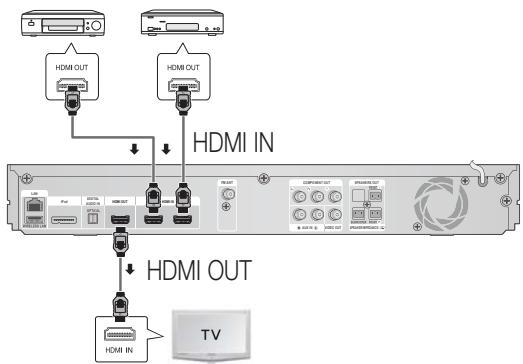

Conexión de dispositivos externos / TV a través de HDMI Colocación del núcleo de ferrita toroidal en el cable de alimentación de la unidad principal Conexión de un componente digital externos Conexión a la red Conecte de la antena de FM

25 26 26 27 27 27 27 29 29 29 29 29 30 30 30 31 31 31 32 33 33 33 36 36 37 37 37 37 37 37 38 38

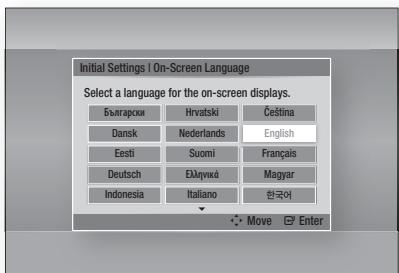

Configuración inicial

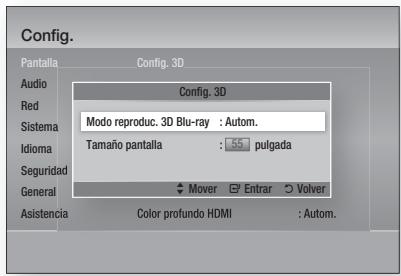

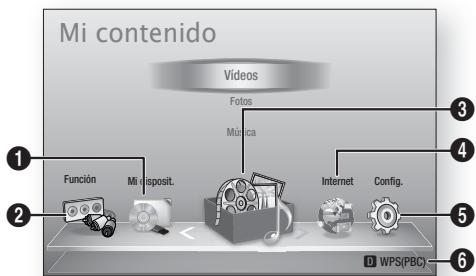

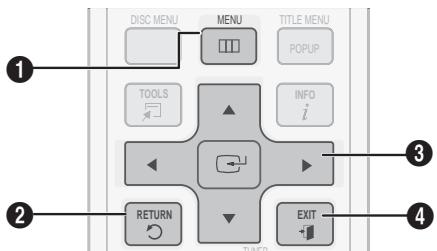

Acceso al menú Config. Pantalla Config. 3D Formato TV Tamaño pantalla Smart Hub BD Wise (sólo productos Samsung) Resolución Formato color HDMI Fotogr. Película (24 Fs) Color profundo HDMI Modo de imágenes fijas Modo progresivo Audio Config. de altavoces Ec usuar HDMI Audio Canal retorno audio Salida Digital Control del rango dinámico Sincr. audio Red Configuración de red Estado de la red Conexión a Internet BD-LIVE Sistema Configuración inicial Anynet+ (HDMI-CEC) Gestión de datos de BD Zona horaria Vídeo a la carta DivX® Restaurar. Idioma

Advertencias de seguridad

Precauciones Precauciones sobre el manejo y almacenamiento de discos Licencia Copyright

INFORMACIÓN DE SEGURIDAD Español

HT-D5200_SPA_1226.indd 5

38 38 38 38 38 38 39 39 40

Clasific. paterna BD Clasific. paterna DVD Cambiar contraseña General Panel frontal Mando a distancia de red Asistencia técnica Actualización del software Contacto con Samsung

Reproducción de un vídeo

Uso del menú del disco/título/emergente Reproducción de la lista de títulos Funciones de búsqueda y salto de capítulo o pista Reproducción a cámara lenta / Reproducción por fotogramas Repetición de reproducción Utilización del botón TOOLS Audición de música Modo de sonido Reproducción de una imagen Reproducción de un dispositivo de almacenamiento USB Audición de la radio Conexión de un iPod/iPhone utilizando el cable USB Conexión de un iPod/iPhone utilizando la base de acoplamiento Modelos de iPod/iPhone que se pueden utilizar con este producto

44 46 48 49 50 51 53 53 54

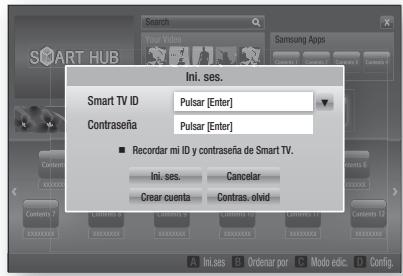

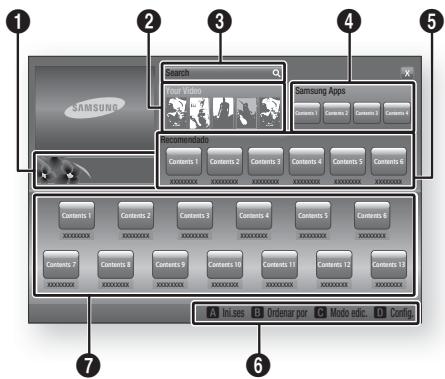

Utilización de Smart Hub

Samsung Apps Utilización de la función vTuner BD-LIVE™ Uso de la función AllShare

INFORMACIÓN ADICIONAL

Solución de problemas

Las figuras e ilustraciones de este Manual del usuario se facilitan sólo para referencia y pueden diferir del aspecto real del producto.

Se puede cobrar una tarifa administrativa si: a. el usuario solicita un técnico y el producto no tiene ningún defecto

(es decir, si el usuario no se ha leído este manual del producto) b. el usuario lleva el producto a reparar a un centro de servicio y el producto no tiene ningún defecto (es decir, si el usuario no se ha leído este manual del producto).

Antes de realizar cualquier trabajo o efectuar la visita al usuario se le comunicará a éste el monto de la tarifa administrativa.

HT-D5200_SPA_1226.indd 6

Iconos que se utilizarán en el manual

Asegúrese de comprobar los siguientes términos antes de leer el manual del usuario. Término

Implica una función disponible en el BD-ROM. Implica una función disponible en un disco BD-RE/-R grabado en formato BD-RE. Implica una función disponible en el DVD-VÍDEO.

Esto implica una función disponible en discos DVD+RW o DVD-RW(V)/

DVD-R/+R grabados y finalizados.

Esto implica una función disponible en un CD-RW/-R de audio (formato

Esto implica una función disponible en un disco CD-RW/-R, DVD-RW/-R o en un soporte de almacenamiento USB que tenga contenido DivX.

Dispositivo de almacenamiento

F Esto implica una función disponible en el dispositivo de almacenamiento

Esto implica una situación en la que la función no está operativa o pueden cancelarse los ajustes.

Tecla de acceso directo

Esto implica una función disponible en un disco CD-RW/-R, DVD-RW/-R o en un soporte de almacenamiento USB que tenga contenido MP3 o WMA.

Esto implica una función disponible en un disco CD-RW/-R, DVD-RW/-R o en un soporte de almacenamiento USB que tenga contenido JPEG.

Esto implica sugerencias o instrucciones en la página que ayudan a utilizar cada función.

Esta función proporciona el acceso directo y sencilla pulsando el botón del mando a distancia.

• Este producto es compatible sólo con el sistema de color PAL.

• No se reproducirán discos NTSC.

HT-D5200_SPA_1226.indd 7

Tipos y características de los discos

Logotipos de discos que pueden reproducirse

Compatibilidad de discos Blu-ray

Blu-ray es un nuevo formato en evolución. Por consiguiente, es posible que existan problemas de compatibilidad. No todos los discos son compatibles ni todos los discos podrán reproducirse. Para obtener información adicional, consulte la sección Tipos y características de discos de este manual.

Sistema de emisión PAL en

R.U., Francia, Alemania, etc.

Dolby TrueHD Sonido de alta resolución

 Es posible que la reproducción no funcione en algunos tipos de discos o cuando se estén realizando operaciones específicas como el cambio de ángulo o el ajuste de relación de altura/anchura.

En la caja se incluye información detallada sobre los discos. Consúltela en caso necesario.  Las huellas, la suciedad, el polvo, los arañazos o los restos humo de cigarrillos en la superficie de grabación puede impedir totalmente la reproducción del disco.  Cuando se reproduce el título de BD-Java, la carga puede tardar más tiempo que un título normal o es posible que algunas funciones se ejecuten más lentamente.

Discos que no pueden reproducirse

• Disco HD DVD • DVD-RAM • Disco DVD-R de 3,9 GB de diseño personalizado. • DVD-RW (modo VR) • Super Audio CD (excepto capa CD) • DVD-ROM/PD/Disco MV, etc. CVD/CD-ROM/ CDV/CD-G/CD-I/LD • Discos CDG de audio solamente, no gráficos.

 Es posible que no puedan reproducirse con este producto algunos discos comerciales ni discos DVD adquiridos fuera de la región.

 Si no se ha grabado correctamente un disco DVD-R/-RW en formato de vídeo DVD, no se podrá reproducir.

HT-D5200_SPA_1226.indd 8

BD-RE/-R Tanto el producto como los discos tienen códigos por región. Estos códigos de región deben coincidir para reproducir el disco. Si los códigos no coinciden, el disco no se reproducirá.

Este disco Blu-ray se puede grabar y reproducir.

Este producto puede reproducir un disco BD-RE/-R grabado en otras grabadoras de disco Blu-ray compatibles.

Tipo de disco de región

• Este producto puede reproducir discos DVD comerciales pregrabados (discos DVD-VIDEO) con vídeo.

• Al cambiar de la primera a la segunda capa de un disco DVD-VIDEO de doble capa, es posible que se produzca una distorsión momentánea en la imagen y en el sonido. Esto no representa ninguna avería en el producto.

A Norteamérica, Centroamérica,

Sudamérica, Corea, Japón, Taiwán, Hong Kong y Sureste de Asia.

B Europa, Groenlandia, territorios franceses, Oriente Próximo,

África, Australia y Nueva Zelanda.

DVD-VÍDEO DVD-RW/-R/+R Este producto puede reproducir un disco DVDRW/-R/+R grabado y finalizado con un grabador de vídeo de DVD. La capacidad de reproducción puede depender de las condiciones de la grabación:

C India, China, Rusia, Asia Central y Sur.

EE.UU., territorios de EE.UU. y

Europa, Japón, Oriente Próximo,

Egipto, Sudáfrica, Groenlandia

• Este producto puede reproducir un disco

DVD+RW grabado con un grabador de vídeo de DVD. La capacidad de reproducción puede depender de las condiciones de la grabación:

Taiwán, Corea, Filipinas,

Indonesia, Hong Kong

Centroamérica, Australia, Nueva Zelanda, Islas del Pacífico, El Caribe

Rusia, Europa del Este, India, mayor parte de África, Corea del

BD-ROM Este disco Blu-ray sólo se puede reproducir. Este producto puede reproducir discos BD-ROM comerciales pregrabados con discos BD-ROM.

• Este producto puede reproducir discos CD-RW/-R con formato CD-DA.

• Es posible que el producto no pueda reproducir algunos discos CDRW/-R debido a la condición de la grabación.

• Utilice un disco CD-RW/-R de 700 MB (80 minutos). Si es posible, no utilice discos de 800 MB (90 minutos) o mayores, ya que existe la posibilidad de que no puedan reproducirse. • Si el disco CD-RW/-R no se grabó como una sesión cerrada, es posible que sufra demoras al reproducir desde el inicio del disco o es posible que no se reproduzcan todos los archivos grabados. • Es posible que no puedan reproducirse con este producto algunos discos CD-RW/-R, dependiendo del dispositivo que se utilizara para grabarlos. En el caso de contenido grabado en soporte de CDRW/-R desde un CD para uso personal, la capacidad de reproducción puede variar dependiendo del contenido y de los discos.

HT-D5200_SPA_1226.indd 9

Formato de disco Utilización de discos JPEG • Se puede reproducir CD-R/-RW, DVD-RW/-R con formato UDF o JOLIET. • Sólo podrán reproducirse archivos JPEG con la extensión ".jpg", ".JPG", ".jpeg" o "JPEG • Se admite JPEG progresivo.

• Este es el formato que se utiliza para grabar datos en un disco DVD-RW o DVD-R. El disco puede reproducirse en este producto una vez finalizado. • Si un disco se ha grabado en Modo Vídeo con el grabador de otro fabricante pero no ha sido finalizado, no podrá reproducirse ni grabarse adicionalmente en este producto.

Formatos de archivos admitidos

Soporte de archivos de vídeo Extensión de archivo

Extensión de archivo

Algunos códec de la lista anterior no se admiten si tienen problema con el contenido.

La fuente de vídeo con la información de contenedor incorrecta o si está dañada no se reproducirá correctamente. La fuente de AV con una velocidad de bits o de fotogramas superior a la estándar no se reproducirá correctamente. Si la tabla del índice está dañada, no se admitirá la función de búsqueda (salto). Si reproduce un vídeo a través de la red, es posible que no se reproduzca debidamente dependiendo del estado de la red.

Descodificador de vídeo

• Se admite hasta el Nivel 4.1 de H.264. • No se admite H.264 FMO/ASO/RS, VC1 SP/MP/AP L4, AVCHD. • MPEG4 SP, ASP : - Por debajo de 1280 x 720: 60 fotogramas máx. - Por encima de 1280 x 720: 30 fotogramas máx. • No se admite GMC 2 o superior.

Descodificador de audio

Se admite hasta WMA 7, 8, 9.

No se admite WMA 9 PRO con más de dos canales (multicanal). WMA 9 Lossless, no se admite la voz. No se admite la velocidad de muestreo WMA a 22050 Hz mono.

Soporte de archivos de música

Extensión de archivo

WMA WMA Rango de soporte

Compatible con WMA versión 10 * Velocidades de muestreo (en kHz) - 8, 11, 16, 22, 32, 44,1, 48 * Velocidades de bits: todas las velocidades de bits en el rango de 5 kbps a 384 kbps

HT-D5200_SPA_1226.indd 11

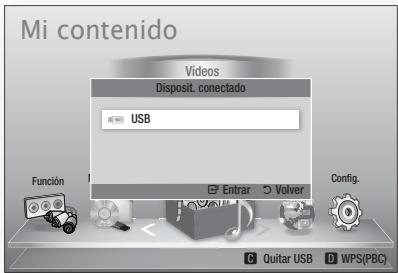

Notas sobre la conexión USB Dispositivos admitidos: soporte de almacenamiento USB, reproductor MP3, cámara digital, lector de tarjetas USB 1) No lo admite si una carpeta o nombre de archivo no tiene más de 125 caracteres. 2) Es posible que un archivo de subtítulos de más de 300 KB no aparezca correctamente. 3) Es posible que algún dispositivo USB/cámara digital no sea compatible con el producto. 4) Se admiten los sistemas de archivos FAT16 y FAT32. 5) Los archivos de foto (JPEG), música (MP3) y vídeo no deben incluir caracteres especiales. De lo contrario, es posible que el archivo no se reproduzca.

6) Conecte directamente el puerto USB del producto. La conexión a través de otro cable puede ocasionar problemas con la compatibilidad USB.

7) Si inserta más de un dispositivo de memoria en un lector de varias tarjetas puede que no funcione correctamente. 8) No se admite el protocolo PTP en la cámara digital. 9) No desconecte el dispositivo USB durante el proceso de "carga". 10) Cuanto más alta sea la resolución, mayor tiempo tardará en mostrarse. 11) No se pueden reproducir los archivos MP3 con DRM descargados de un sitio comercial.

Compruebe los accesorios suministrados que se incluyen a continuación.

Antena de FM Plataforma para iPod

(Para cable de alimentación)

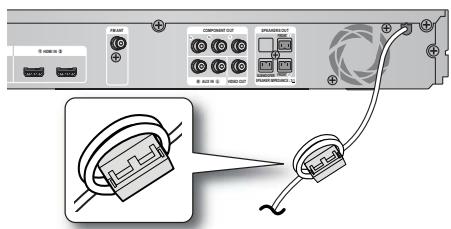

Núcleo de ferrita toroidal

HT-D5200_SPA_1226.indd 12

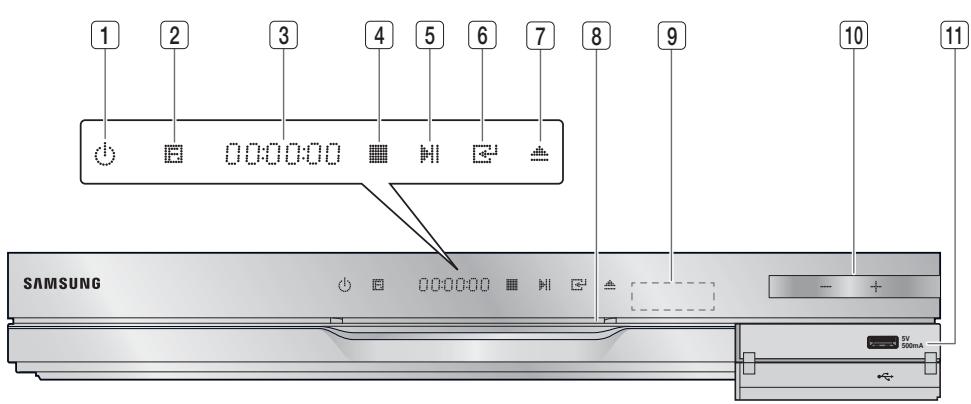

BOTÓN DE ENCENDIDO (

BOTÓN FUNCTION El modo cambia de la siguiente forma:

BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM

PANTALLA Muestra el estado de la reproducción, hora, etc.

BOTÓN PARAR Detiene la reproducción.

BOTÓN REPRODUCIR/PAUSA Reproduce un disco o detiene temporalmente la reproducción.

BOTÓN INTRO Selecciona las opciones del menú o inicia el disco Blu-ray.

(No iniciará los discos DVD.)

BOTÓN EXPULSAR Expulsa el disco.

Inserte aquí el disco.

Detecta señales del mando a distancia.

PUERTO USB Aquí se puede conectar un dispositivo de almacenamiento USB y se puede utilizar como almacenamiento al conectarse a BD-LIVE. También se puede utilizar para actualizaciones de software y reproducción de MP3/JPEG/DivX/MKV/MP4. Y también es posible usar R. IPOD cuando se conecta el iPod.

Enciende y apaga el producto.

 Las actualizaciones de software que utilizan el puerto USB deben realizarse sólo con una tarjeta de memoria flash USB.

 Cuando el producto muestra el menú del disco Blu-ray, no es posible iniciar el vídeo pulsando el botón

REPRODUCIR del producto o del mando a distancia. Para reproducir el vídeo, debe seleccionar Reproducir vídeo o Inicio en el menú del disco y pulsar el botón INTRO.

HT-D5200_SPA_1226.indd 13

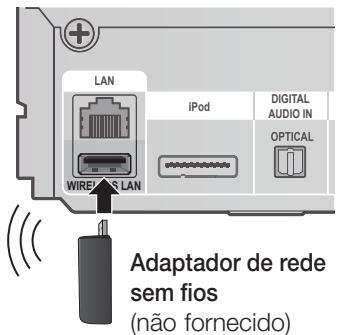

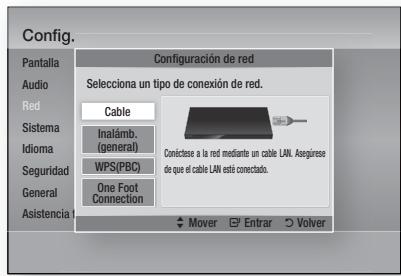

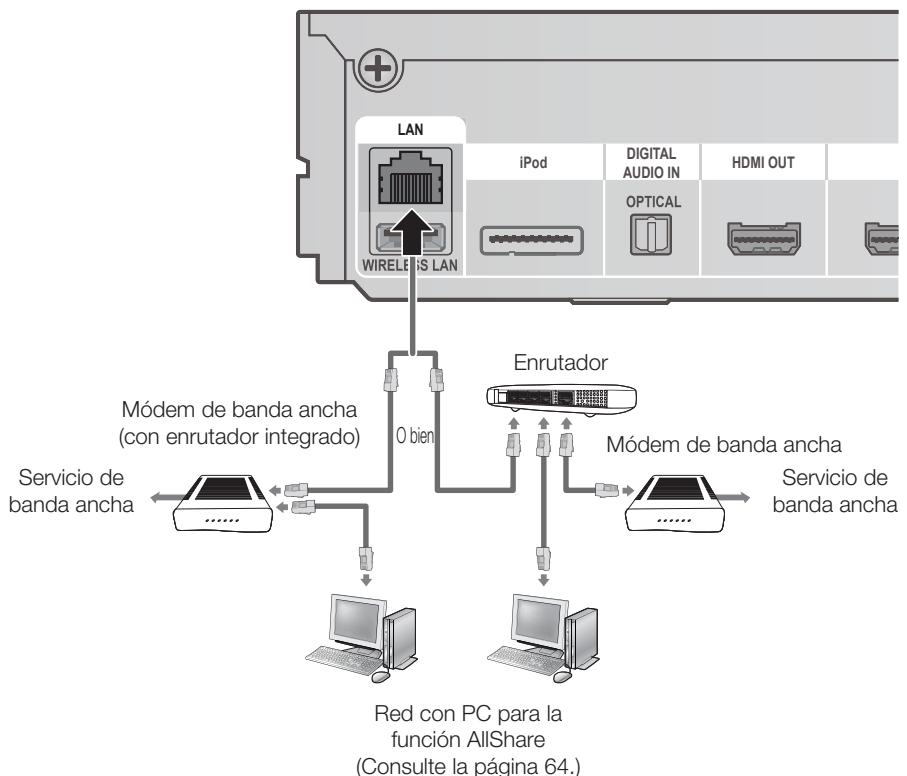

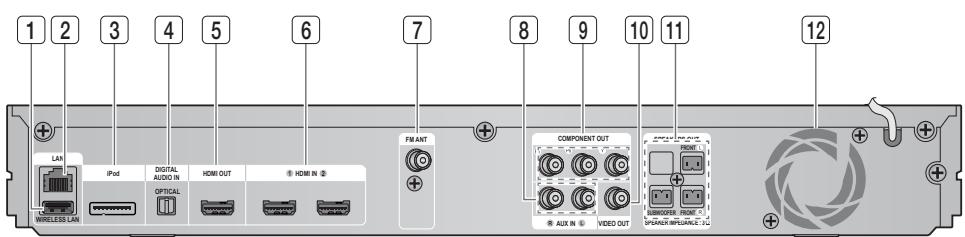

Se puede utilizar para los servicios de red (Consulte de la página 55 a la 64), BD-LIVE y actualizaciones de software que utilizan una conexión de red.

Se puede utilizar para los servicios de red (Consulte de la página 55 a la 64), BD-LIVE y actualizaciones de software que utilizan un adaptador de LAN inalámbrica.

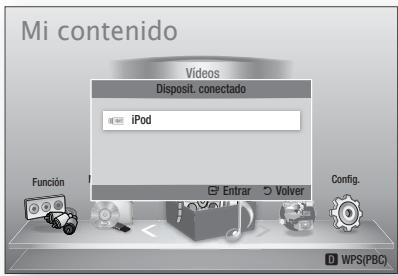

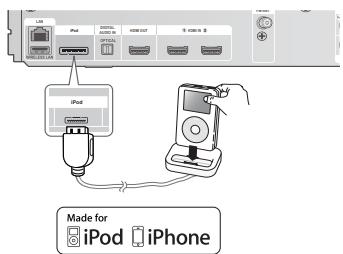

Conecte aquí el conector de la plataforma del iPod.

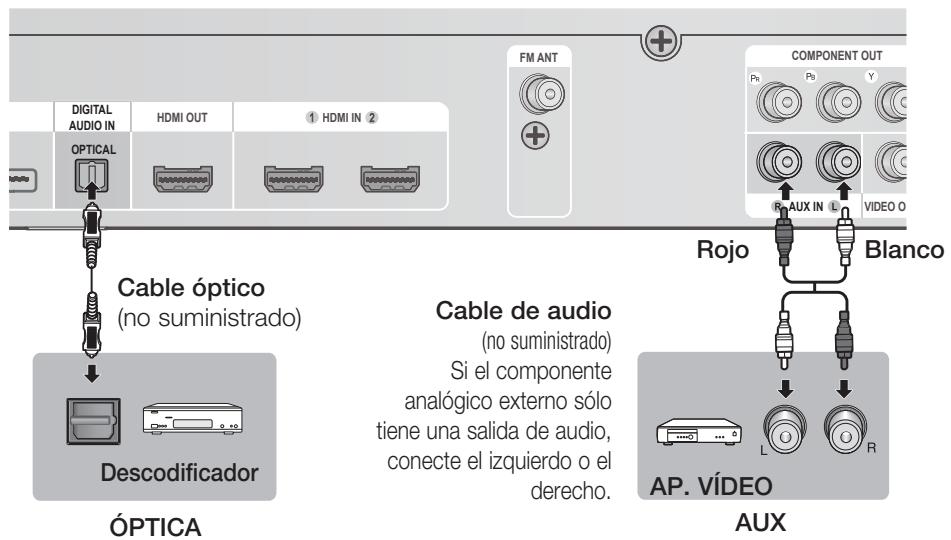

Se utiliza para conectar el equipo externo con capacidad de salida digital.

TOMA DE SALIDA HDMI (HDMI OUT)

Utilice un cable HDMI, conecte este terminal de salida HDMI al terminal de entrada HDMI del TV para obtener imágenes con la mejor calidad.

Recibe simultáneamente señales digitales de vídeo y audio utilizando un cable HDMI.

TERMINAL DE ANTENA FM Conéctela a la salida analógica de 2 canales de un dispositivo externo (como un aparato de vídeo)

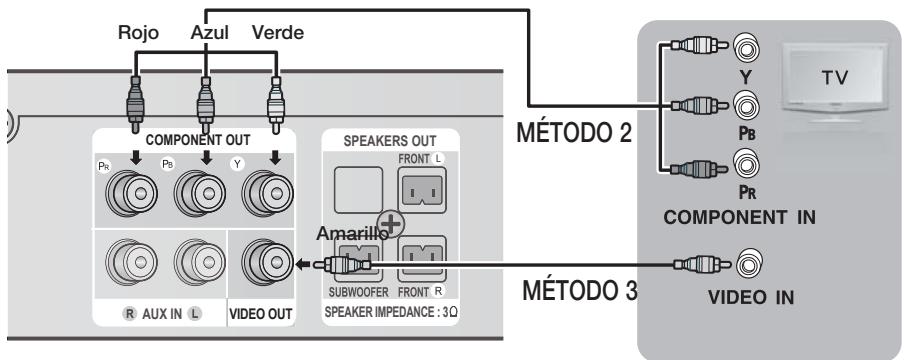

TOMAS DE SALIDA DE VÍDEO DE COMPONENTE Conecte a estas tomas un televisor con entradas de vídeo componente.

TOMA DE SALIDA DE VÍDEO Conecte la entrada de vídeo del televisor (VIDEO IN) a la toma VIDEO OUT de este producto.

CONECTORES DE SALIDA DE ALTAVOCES DE 2.1 CANALES Conecte los altavoces frontal, subwoofer.

VENTILADOR DE REFRIGERACIÓN El ventilador de refrigeración suministra aire frío al producto para evitar el sobrecalentamiento y siempre funciona cuando se enciende la unidad.

 Debe asegurarse de que tiene un espacio libre mínimo de 10 cm. alrededor del ventilador de refrigeración al instalar el producto.

 No obstruya el ventilador de refrigeración ni los orificios de ventilación.

HT-D5200_SPA_1226.indd 14

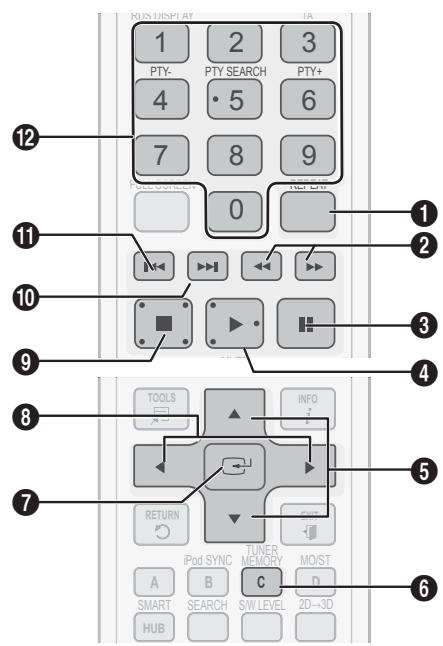

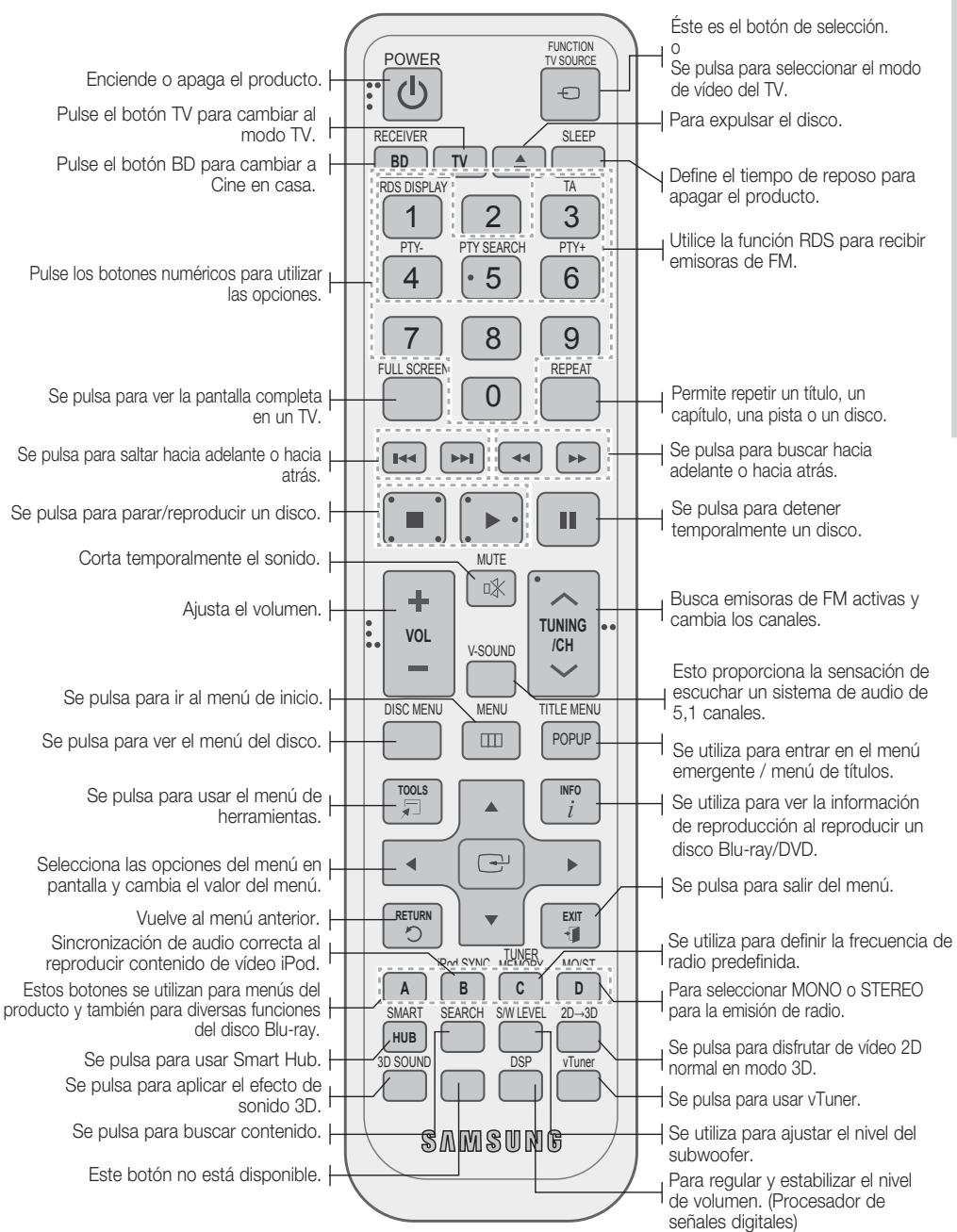

Guía del mando a distancia

FUNCTION TV SOURCE POWER Enciende o apaga el producto.

Pulse el botón TV para cambiar al modo TV. Pulse el botón BD para cambiar a Cine en casa.

Pulse los botones numéricos para utilizar las opciones.

RECEIVER SLEEP BD TV TA RDS DISPLAY

Éste es el botón de selección. o

Se pulsa para seleccionar el modo de vídeo del TV. Para expulsar el disco. Define el tiempo de reposo para apagar el producto. Utilice la función RDS para recibir emisoras de FM.

Se pulsa para ver la pantalla completa en un TV.

Permite repetir un título, un capítulo, una pista o un disco.

Se pulsa para saltar hacia adelante o hacia atrás.

Se pulsa para buscar hacia adelante o hacia atrás.

Se pulsa para parar/reproducir un disco.

Se pulsa para detener temporalmente un disco.

Corta temporalmente el sonido.

MUTE Ajusta el volumen.

VOL Se pulsa para ir al menú de inicio.

/CH V-SOUND DISC MENU MENU TITLE MENU POPUP Se pulsa para ver el menú del disco.

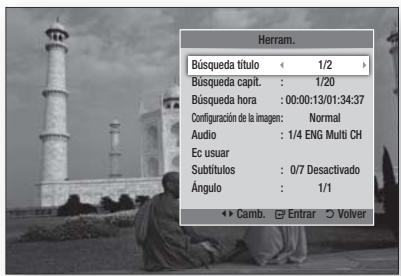

Se pulsa para usar el menú de herramientas.

TOOLS INFO RETURN EXIT Selecciona las opciones del menú en pantalla y cambia el valor del menú.

Vuelve al menú anterior. Sincronización de audio correcta al reproducir contenido de vídeo iPod. Estos botones se utilizan para menús del producto y también para diversas funciones del disco Blu-ray. Se pulsa para usar Smart Hub. Se pulsa para aplicar el efecto de sonido 3D. Se pulsa para buscar contenido. Este botón no está disponible.

Busca emisoras de FM activas y cambia los canales.

Esto proporciona la sensación de escuchar un sistema de audio de 5,1 canales. Se utiliza para entrar en el menú emergente / menú de títulos. Se utiliza para ver la información de reproducción al reproducir un disco Blu-ray/DVD. Se pulsa para salir del menú.

Se utiliza para definir la frecuencia de radio predefinida.

Para seleccionar MONO o STEREO para la emisión de radio. Se pulsa para disfrutar de vídeo 2D normal en modo 3D. Se pulsa para usar vTuner. Se utiliza para ajustar el nivel del subwoofer. Para regular y estabilizar el nivel de volumen. (Procesador de señales digitales)

HT-D5200_SPA_1226.indd 15

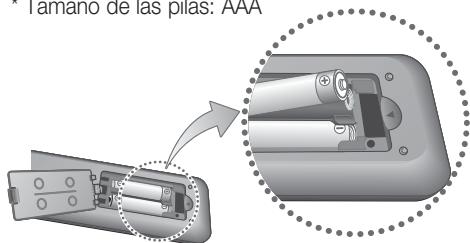

Instalación de las pilas en el mando a distancia

* Tamaño de las pilas: AAA Lista de códigos de marcas de TV Marca

18, 19, 20, 40, 59, 60

 Asegúrese de respetar los extremos “+” y “–" de las pilas que se indican en el diagrama del interior del compartimento.

 Basado en el uso normal del TV, las pilas duran aproximadamente un año.  El mando a distancia se puede utilizar a una distancia de unos 7 metros en línea recta.

Ajuste del mando a distancia

Con este mando a distancia puede controlar algunas funciones de TV. Utilización del TV con el mando a distancia 1. Pulse el botón TV para fijar el modo TV en el mando a distancia. 2. Pulse el botón POWER para encender el TV. 3. Con el botón POWER pulsado, introduzca el código que corresponda a su marca de TV. • Si la tabla contiene más de un código para el TV, introduzca uno tras otro hasta determinar cuál es el código que funciona. • Ejemplo: en un TV Samsung Manteniendo pulsado el botón POWER, utilice los botones numéricos para introducir 00, 15, 16, 17 y 40. 4. Si se apaga el TV, se completa el ajuste. • Puede utilizar TV POWER, VOLUME, CHANNEL y los botones numéricos (0~9).

 Es posible que el mando a distancia no funcione en algunas marcas de TV. Asimismo, es posible que algunas operaciones no sean posible dependiendo de la marca del TV.

 El mando a distancia funcionará perfectamente con los TV Samsung.

Esta sección aborda diversos métodos de conexión del producto a otros componentes externos.

Antes de trasladar o instalar el producto, asegúrese de apagar y desconectar el cable de alimentación. Conexión de los altavoces Posición del producto Colóquelo en un soporte o en un estante, o bien debajo del soporte del televisor.

SW Selección de la posición de audición

A una distancia de 2,5 a 3 veces el tamaño de la pantalla de TV La posición de audición debe ser una distancia al televisor de aproximadamente

2,5 a 3 veces el tamaño de la pantalla del TV. Ejemplo: En TV de 32 pulg., de 2 a 2,4 m En TV de 55 pulg., de 3,5 a 4 m

Coloque estos altavoces frente a la posición de audición, con el interior

(aproximadamente 45°) hacia usted. Coloque los altavoces de forma que sus potenciadores de agudos se encuentren a la misma altura de sus oídos.

La posición del subwoofer no es importante. Colóquelo donde quiera.

Altavoces delanteros

 No permita que los niños jueguen con los altavoces o cerca de ellos. Podrían sufrir lesiones por la caída de un altavoz.

 Al conectar los cables de los altavoces a los mismos, asegúrese de que la polaridad (+/ –) sea correcta.

 Mantenga el altavoz del Subwoofer fuera del alcance de los niños para evitar que introduzcan las manos u objetos extraños en el conducto (orificio) del mismo.

 No cuelgue el Subwoofer en la pared por el conducto (orificio).

 Si coloca el altavoz cerca del equipo de televisión, es posible que se distorsione el color de la pantalla debido al campo magnético generado por el altavoz. Si sucede esto, aleje el altavoz del equipo de televisión.

Componentes de los altavoces

DELANTEROS SUBWOOFER Español

HT-D5200_SPA_1226.indd 17

Conexión de los altavoces 1. Presione sobre la lengüeta del terminal en la parte trasera del altavoz. 2. Introduzca el cable negro en el terminal negro (–) y el cable rojo en el terminal rojo (+) y, a continuación, suelte la lengüeta. 3. Conecte los terminales de conexión a la parte posterior del producto de forma que coincidan los colores de los terminales de los parlantes con las tomas de los mismos.

SPEAKERS OUT Altavoz delantero (R)

SUBWOOFER FRONT Negro

Conexión de dispositivos externos / TV a través de HDMI HDMI es una interfaz digital estándar para conectar a dispositivos como un TV, un proyector, un reproductor de DVD, un reproductor Blu-ray, un descodificador, etc.

Debido a que HDMI es completamente digital, disfrutará de un vídeo y un sonido de gran calidad como si fuera original, sin distorsiones que puedan producirse cuando el contenido digital se convierte en analógico. Reproductor de DVD o Blu-ray

SAT (Satélite/descodificador)

HDMI IN FM ANT COMPONENT OUT HDMI OUT: Conexión a un TV con cable HDMI (LA MEJOR CALIDAD)

Conecte un cable HDMI (no suministrado) desde la toma HDMI OUT de la parte trasera del producto a la toma HDMI IN del TV.

 Dependiendo del TV, es posible que no funcionen algunas resoluciones de salida de HDMI.

HT-D5200_SPA_1226.indd 18

Video correspondiente (HDMI, Componente o Compuesta) del producto.

Consulte el manual de instrucciones del TV para obtener información adicional sobre la forma de seleccionar la fuente de entrada de vídeo.  Si ha configurado el mando a distancia del producto de forma apropiada para controlar el TV, pulse el botón TV SOURCE del mando a distancia y seleccione HDMI como la fuente externa del televisor.  Debe tener una conexión HDMI para disfrutar de vídeos con tecnología 3D.  Es posible que un cable HDMI largo pueda causar ruido en pantalla. Si éste es el caso, defina Color profundo en No.

 Tras realizar la conexión de video, defina la fuente de entrada de Video del TV para que coincida la salida de

HDMI IN: Conexión a un componente externo con un cable HDMI

1. Conecte un cable HDMI (no suministrado) desde la toma HDMI IN de la parte trasera del producto a la toma HDMI OUT del dispositivo digital. 2. Pulse el botón FUNCTION para seleccionar la entrada H. IN1 o H. IN2.

El modo cambia de la siguiente forma : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM Función de detección automática de HDMI Si ha conectado el sistema de cine en casa mediante el cable HDMI, la salida de vídeo del sistema de cine en casa automáticamente cambia al modo HDMI cuando se enciende. Para las resoluciones de vídeo HDMI disponibles, consulte la página 27.

• La función no está disponible si el cable HDMI no admite CEC. • Descripción de conexión de HDMI - HDMI genera únicamente una señal digital pura en el TV. - Si el TV no admite HDCP, aparece en pantalla ruidos aleatorios. • ¿Qué es HDCP? HDCP (protección de contenido digital de ancho de banda alto, del inglés High-bandwidth Digital Content Protection) es un sistema de protección de contenido de BD/DVD que se genera a través de HDMI que impide la realización de copias. Proporciona un enlace digital seguro entre una fuente de vídeo (PC, DVD. etc.) y un dispositivo de visualización (TV, proyector. etc.). El contenido se cifra en el dispositivo de origen para evitar la creación de copias no autorizadas.

La función Anynet+ sólo se admite cuando el cable HDMI se conecta a la toma HDMI OUT del producto.

Colocación del núcleo de ferrita toroidal en el cable de alimentación de la unidad principal

Si coloca el núcleo de ferrita toroidal en el cable de alimentación de la unidad principal, le ayudará a evitar interferencias de RF de las señales de radio. 1. Tire de la lengüeta de fijación del núcleo de ferrita toroidal para abrirlo. 2. Haga un doble bucle en el cable de alimentación de la unidad principal. 3. Coloque el núcleo de ferrita toroidal en el cable de alimentación de la unidad principal como se muestra en la figura y presiónelo hasta que emita un chasquido.

FM ANT COMPONENT OUT Español

HT-D5200_SPA_1226.indd 19

COMPONENT OUT SPEAKERS OUT MÉTODO 2

FRONT MÉTODO 1: Video de componente (MEJOR CALIDAD)

Si el televisor está equipado con entradas de vídeo componente, conecte un cable de vídeo Componente (no suministrado) desde las tomas de salida de vídeo componente (PR, PB y Y) de la parte posterior del producto a las tomas de entrada de vídeo componente del TV.

 Puede seleccionar entre una serie de ajustes de resolución como 1080i, 720p, 576p/480p y 576i/480i, dependiendo del tipo de disco. (Consulte la página 27.)

 Es posible que la resolución real difiera del ajuste del menú de configuración si se han conectado los cables

tanto de Componente como HDMI. Es posible que la resolución también sea diferente dependiendo del disco. (Consulte la página 27.)

 Tras realizar la conexión de video, defina la fuente de entrada de Video del TV para que coincida la salida de Video correspondiente (HDMI, Componente o Compuesta) del producto. Consulte el manual de instrucciones del TV para obtener información adicional sobre la forma de seleccionar la fuente de entrada de vídeo.  Si ha configurado el mando a distancia del producto de forma apropiada para controlar el TV, presione el botón TV SOURCE del mando a distancia y seleccione COMPONENT como la fuente externa del televisor.  En la reproducción de DVD, si las tomas HDMI y Componente están conectadas y selecciona el modo Componente 1080p, 1080i o 720p o 576p/480p, el menú Opciones pantalla mostrará la resolución de salida como 1080p, 1080i, 720p o 576p/480p. La resolución es realmente 576i/480i.

MÉTODO 2: Vídeo compuesto (BUENA CALIDAD)

Conecte el cable de vídeo que se suministra desde la toma VIDEO OUT de la parte trasera del producto a la toma VIDEO IN del TV.

 La fuente VIDEO siempre genera una salida con una resolución 576i/480i independientemente de la resolución definida en el menú de configuración. (Consulte la página 27.)

 Tras realizar la conexión de video, defina la fuente de entrada de Video del TV para que coincida la

salida de Video correspondiente (HDMI, Componente o Compuesta) del producto.

Consulte el manual de instrucciones del TV para obtener información adicional sobre la forma de seleccionar la fuente de entrada de vídeo.  Si ha configurado el mando a distancia del producto de forma apropiada para controlar el TV, pulse el botón TV SOURCE del mando a distancia y seleccione VIDEO como la fuente externa del televisor.

 No conecte la unidad a través del aparato de vídeo. Las señales de vídeo introducidas a través del aparato de vídeo pueden verse afectadas por los sistemas de protección de copyright y la imagen podría aparecer distorsionada en el televisor.

HT-D5200_SPA_1226.indd 20

Conexión de audio desde componentes externos

COMPONENT OUT FM ANT Rojo

Cable óptico (no suministrado)

(no suministrado) Si el componente analógico externo sólo tiene una salida de audio, conecte el izquierdo o el derecho.

ÓPTICA VIDEO O Blanco

ÓPTICA: Conexión de un componente digital externo

Los componentes de señales digitales como un decodificador/receptor satélite. 1. Conecte la entrada digital (ÓPTICA) de la unidad principal a la Salida Digital del componente digital externo. 2. Pulse el botón FUNCTION para seleccionar la entrada D. IN. • El modo cambia de la siguiente forma : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM

 Para ver vídeo desde el decodificador/receptor de satélite, debe conectar su salida de vídeo a un TV.

 Este sistema admite las frecuencias de muestreo digital de 32 kHz o superior desde componentes digitales externos.

 Este sistema sólo admite audio DTS y Dolby Digital, audio MPEG, que es flujo de bits, no se admite.

AUX: Conexión de un componente analógico externo

Componentes de señales analógicas como aparatos de vídeo. 1. Conecte AUX IN (Audio) del producto a la salida de audio del componente analógico externo. • Asegúrese de que coincidan los colores de los conectores. 2. PrePulse el botón FUNCTION para seleccionar la entrada AUX. • El modo cambia de la siguiente forma: : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM NOTA  Puede conectar la toma de salida de vídeo del aparato de vídeo al TV y conectar las tomas de salida de audio del aparato de vídeo a este producto.

HT-D5200_SPA_1226.indd 21

Conexión a la red Este producto permite ver los servicios de red (Consulte de la página 55 a la 64) como Smart Hub y BD-LIVE, así como recibir actualizaciones de software al realizar una conexión de red. Para la conexión, recomendamos el uso de un enrutador inalámbrico o IP. Para obtener información adicional sobre la conexión del enrutador, consulte el manual del usuario del enrutador o póngase en contacto con el fabricante del enrutador para asistencia técnica.

1. Con un cable de LAN directo (Cable UTP), conecte el terminal LAN del producto al terminal LAN del módem. 2. Defina las opciones de red. (Consulte la página 33.)

Módem de banda ancha (con enrutador integrado)

Servicio de banda ancha

✎ NOTA Módem de banda ancha

Servicio de banda ancha

Red con PC para la función AllShare

(Consulte la página 64.)

 No se permite el acceso a Internet al servidor de actualización de software de Samsung, dependiendo del enrutador que utilice o la política del proveedor de servicios de Internet. Para obtener información adicional, póngase en contacto con el proveedor de servicios de Internet.

 Para usuarios de DSL, utilice el enrutador para realizar una conexión de red.  Para la función de AllShare, debe conectarse un PC en red como se muestra en la figura.

HT-D5200_SPA_1226.indd 22

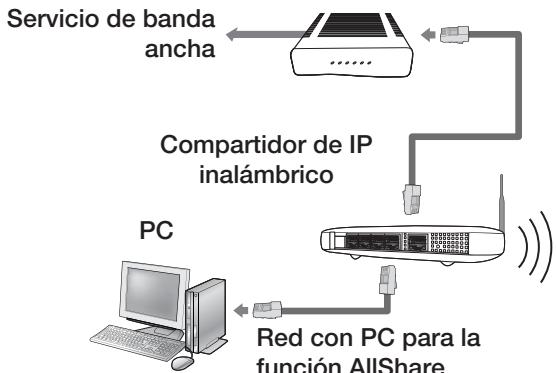

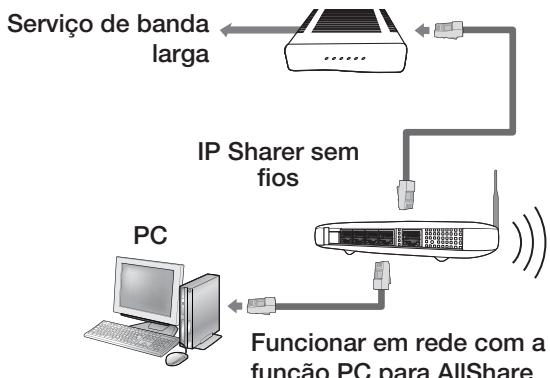

Puede conectar a red con un compartidor de IP inalámbrica.

1. Se necesita un enrutador AP/IP inalámbrico para realizar una conexión de red inalámbrica. Conecte el adaptador de LAN inalámbrica al terminal del adaptador de LAN inalámbrica del panel posterior del producto. 2. Para definir las opciones de configuración de red, consulte la página 33.

Servicio de banda ancha

Compartidor de IP inalámbrico

Red con PC para la función AllShare

(Consulte la página 64.)

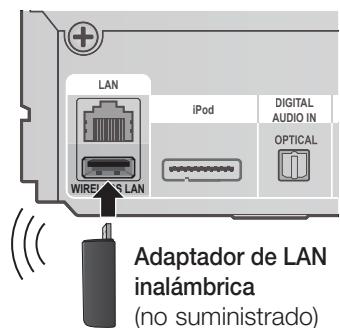

Adaptador de LAN inalámbrica

 Este producto es compatible sólo con el Adaptador LAN inalámbrico Samsung. (No suministrado.) (Nombre de

- El Adaptador LAN inalámbrico Samsung se vende por separado. Póngase en contacto con el distribuidor de Samsung Electronics para la compra. Debe utilizar el compartidor de IP inalámbrico que admite IEEE 802.11 a/b/g/n. (n se recomienda para el funcionamiento estable de la red inalámbrica.) LAN inalámbrica, por su naturaleza, puede causar interferencias, dependiendo de las condiciones de uso. (Rendimiento de PA, distancia, obstáculos, interferencia mediante otros dispositivos de radio, etc). Defina el compartidor de IP inalámbrico en modo de Infraestructura. No se admite el modo Ad-hoc. Al aplicar la clave de seguridad para AP (compartidor de IP inalámbrico), sólo se admite lo siguiente. 1) Modo de autenticación: WEP, WPAPSK, WPA2PSK 2) Tipo de cifrado: WEP, AES

 Para la función de AllShare, debe conectarse un PC en red como se muestra en la figura.

Conecte de la antena de FM Antena de FM (suministrada)

1. Conecte la antena de FM que se suministra a la toma de ANTENA DE FM.

2. Mueva lentamente el cable de la antena alrededor hasta que encuentre un punto en el que haya una buena recepción y fíjelo en la pared o en otra superficie rígida.

 Este producto no recibe emisiones de AM.

HT-D5200_SPA_1226.indd 23

Configuración inicial 1. Encienda el TV tras conectar el producto. Cuando conecte el producto en un TV y lo encienda por primera vez, aparece la pantalla de configuración inicial.

 El menú de inicio no aparecerá si no configura los ajustes iniciales excepto en el caso que se indica a continuación.

2. Pulse los botones ▲▼◄► para seleccionar el idioma que desee y, a continuación, pulse el botón INTRO.

3. Pulse el botón INTRO para seleccionar Empezar. 4. Pulse los botones ▲▼ para el formato de TV que desee y, a continuación, pulse el botón INTRO. (Consulte la página 27.) 5. Pulse los botones ▲▼ hasta seleccionar los ajustes de red que desee. Cable, Inalámb. (general), WPS(PBC) o One Foot Connection y pulse el botón INTRO. Si no conoce los detalles de los ajustes de red, pulse el botón AZUL (D) del mando a distancia para saltar los ajustes de red en este momento, finalice los ajustes iniciales y vaya al menú de inicio. Si ha seleccionado un ajuste de red, vaya de la página 33 a la 36 para obtener información adicional sobre los ajustes de red. Una vez hecho, vaya al Paso 6.

 Si pulsa el botón AZUL (D) durante la configuración de red, puede acceder al menú de inicio incluso sin completar la configuración de red.

 Si desea ver de nuevo la pantalla de ajustes iniciales para hacer cambios, seleccione la opción de reinicio. (Consulte la página 37.)

 Si utiliza el cable HDMI para conectar el producto a un TV Samsung compatible con

Anynet+ (HDMI-CEC) y 1. Ha definido la función Anynet+ (HDMI-CEC) en Activado tanto en el TV como en el producto y 2.) Ha definido el TV en un idioma admitido por el producto, el producto seleccionará automáticamente dicho idioma como el idioma preferente.

 Si deja el producto en modo de parada durante más de 5 minutos sin usarse, se activará en el TV un protector de pantalla. Si el producto se deja en el modo de protector de pantalla durante más de 20 minutos, se apagará automáticamente.

6. Aparece el menú de inicio. (Para obtener información adicional sobre el menú de inicio, consulte la página 25.)

HT-D5200_SPA_1226.indd 24

DISC MENU MENU TITLE MENU

3. Pulse los botones ▲▼ para seleccionar el submenú que desee y, a continuación, pulse el botón INTRO.

4. Pulse los botones ▲▼ para seleccionar el elemento que desee y, a continuación, pulse el botón INTRO.

2. Pulse los botones ◄► hasta seleccionar

Config. y, a continuación, pulse el botón INTRO.

Acceso al menú Config.

5. Pulse el botón EXIT para salir del menú.

Botón MENU : se pulsa para ir al menú de inicio.

Botón RETURN : vuelve al menú anterior.

Botón INTRO / DIRECCIÓN :

Mueve el cursor o seleccione una opción. Activa la opción actualmente seleccionada. Confirma un ajuste.

 Cuando el producto esté conectado a la red, seleccione Internet en el menú de inicio.

Descargue el contenido que desee de Samsung Apps. (Consulte de la página 62 a la 64.)

 Los pasos de acceso pueden diferir dependiendo del menú seleccionado.

Botón EXIT : se pulsa para salir del menú actual.

 La OSD (presentación en pantalla) puede cambiar en este producto tras actualizar la versión de software.

Para acceder al menú y submenús de configuración, siga estos pasos:

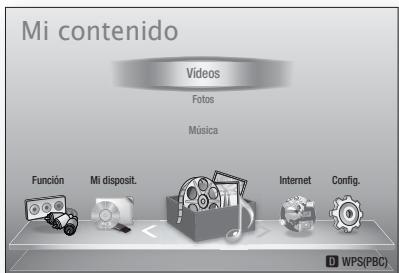

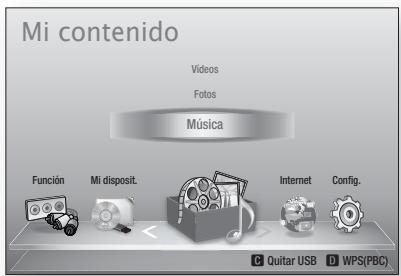

1. Pulse el botón POWER. Aparece el menú de inicio. • Menú de inicio

Selects Mi contenido.

Muestra los botones disponibles.

HT-D5200_SPA_1226.indd 25

 Dependiendo del contenido y de la posición de

Puede configurar diversas opciones de pantalla como relación de aspecto de TV, resolución, etc.

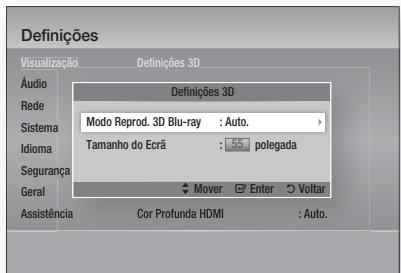

Config. 3D Tamaño pantalla

Selecciona si reproducir un disco Blu-ray con contenido 3D en modo 3D.

la imagen en la pantalla de TV, es posible que vea barras negras verticales en el lado izquierdo, en el lado derecho o en ambos.

Config. 3D Permite introducir el tamaño de pantalla real del TV de forma que el producto pueda ajustar la imagen de acuerdo con el tamaño de la pantalla y mostrar una imagen 3D óptima.

(El tamaño de pantalla máximo permitido es 116 pulgadas para este producto.)

> Mover " Entrar ' Volver

Modo reproduc. 3D Blu-ray

Los discos Blu-ray 3D están disponibles en dos formatos: Blu-ray 3D y sólo 3D. Puede elegir ver un disco Blu-ray 3D en modo 3D o 2D antes de reproducir el disco. • Autom. : detecta automáticamente si el TV conectado tiene capacidad 3D y reproduce un disco Blu-ray 3D en 3D o 2D según proceda o un disco sólo 3D en 3D si el TV admite 3D. Los discos de sólo 3D no se reproducirán si el TV no admite 3D. • 3D  3D : reproduce siempre discos sólo 3D y Blu-ray 3D en modo 3D. • 3D  2D : reproduce siempre discos Blu-ray 3D en modo 2D. Los discos sólo en 3D no se reproducirán.

 Para detener un vídeo durante la reproducción

3D, pulse una vez el botón PARAR (). El vídeo se detiene y se desactiva la opción del modo 3D. Para cambiar la selección de la opción 3D al reproducir una película 3D, pulse una vez el botón PARAR (). Aparece el menú de Bluray. Pulse de nuevo el botón PARAR () y seleccione Config. 3D en el menú Blu-ray.

 Si desea disfrutar del contenido 3D, conecte un dispositivo 3D (receptor de AV o TV que admita 3D) al puerto HDMI OUT del producto utilizando un cable HDMI de alta velocidad. Colóquese las gafas 3D antes de reproducir el contenido 3D.

 El producto genera la salida de señales 3D sólo a través del cable HDMI conectado al puerto HDMI OUT.

 Debido a que la resolución de vídeo en el modo de reproducción 3D es fija de acuerdo con la resolución del vídeo 3D original, no puede cambiar la resolución a su gusto.

 Algunas funciones como BD Wise el ajuste del tamaño de la pantalla y el ajuste de la resolución es posible que no funcionen correctamente en el modo de reproducción 3D.

 Colóquese a una distancia de al menos tres veces la anchura de la pantalla con respecto al

TV al ver imágenes en 3D. Por ejemplo, si tiene una pantalla de 46 pulgadas, colóquese a 138 pulgadas (3,5 m) de la pantalla. - Coloque la pantalla de vídeo 3D a la altura de los ojos para conseguir la mejor imagen en 3D.

 Si se conecta el producto a algunos dispositivos 3D, es posible que el efecto 3D no funcione debidamente.

HT-D5200_SPA_1226.indd 26

BD Wise (sólo productos Samsung)

Dependiendo del tipo de televisión, se puede ajustar el ajuste de tamaño de la pantalla.

BD Wise es la función de interconectividad más reciente de Samsung.

Cuando conecte entre sí un producto Samsung y un TV Samsung con BD Wise a través de HDMI, y BD Wise esté activado en el producto y el TV, el producto genera la salida de vídeo con la resolución y la velocidad de fotogramas del disco. • Desactivado : La resolución de salida permanece fija con la resolución anteriormente definida en el menú de resolución, independientemente de la resolución del disco. Consulte la resolución a continuación. • Activado : el producto genera la salida de vídeo con su resolución original y la velocidad de fotogramas del disco BD/DVD.

• 16:9 original : se selecciona al conectar el producto a una pantalla de TV de 16:9. El producto mostrará todo el contenido en su relación de aspecto original.

El contenido con formato 4:3 aparecerá con barras negras en la parte izquierda y derecha. • 16:9 Completo : se selecciona al conectar el producto a una pantalla de TV de 16:9. Todo el contenido llenará la pantalla. Se estrechará el contenido con formato 4:3. • 4:3 Buzón : se selecciona al conectar el producto a una pantalla de TV de 4:3. El producto mostrará todo el contenido en su relación de aspecto original. El contenido con formato 16:9 aparecerá con barras negras en la parte superior e inferior. • 4:3 Pan-Scan : se selecciona al conectar el producto a una pantalla de TV de 4:3. El contenido 16:9 tendrá cortados los extremos izquierdo y derecho.

 Dependiendo del tipo de disco, es posible que no estén disponibles algunas relaciones de aspecto.

 Si selecciona una relación de aspecto y una opción que sea diferente de la pantalla de televisión, es posible que la imagen aparezca distorsionada.  Si selecciona 16:9 Original, el TV mostrará 4:3 Pillarbox (barras negras en los lados de la imagen).

Tamaño pantalla Smart Hub

Ajuste la pantalla de Smart Hub con el tamaño óptimo.

• Tamaño 1 : el tamaño de pantalla de Smart Hub será más pequeño que el valor predeterminado.

Puede ver partes negras en los lados de la pantalla. • Tamaño 2 : El producto muestra el tamaño de pantalla normal de Smart Hub. • Tamaño 3 : este mostrará un tamaño de Smart Hub más grande. La imagen puede ser demasiado grande para la pantalla de TV.

 Cuando BD Wise está activada, el ajuste de resolución se define por defecto en BD Wise y BD Wise aparece en el menú de resolución.

 Si el producto se conecta a un dispositivo que no admite BD Wise, no puede utilizar la función BD Wise.  Para un funcionamiento apropiado de BD Wise, defina tanto el menú BD Wise del reproductor como del TV en Activado.

Permite definir la resolución de salida de la señal de vídeo de Componente y HDMI en Autom., 1080p, 1080i, 720p, 576p/480p o 576i/480i. El número indica el número de líneas de vídeo por fotograma. La i y la p indican respectivamente el rastreo interlazado y progresivo. Cuanto más líneas, más alta será la calidad. • Autom. : define automáticamente la resolución de salida en la resolución máxima del TV conectado. • BD Wise : define automáticamente la resolución en la resolución del disco BD/DVD si ha conectado el producto a través de HDMI a un TV con la función BD Wise. (La opción de menú BD Wise sólo aparece si se activa BD Wise. Consulte BD Wise anteriormente.) • 1080p : genera una salida de 1080 líneas de vídeo progresivo. (Sólo HDMI) • 1080i : genera una salida de 1080 líneas de vídeo interlazado. • 720p : genera una salida de 720 líneas de vídeo progresivo. • 576p/480p : genera una salida de 576/480 líneas de vídeo progresivo. • 576i/480i : genera una salida de 576/480 líneas de vídeo interlazado. (Sólo VÍDEO)

HT-D5200_SPA_1226.indd 27

Resolución según el modo de salida • Reproducción de discos Blu-ray / contenido electrónico / contenido digital HDMI / conectado

Contenido electrónico

Resolución máx. de la

entrada de TV Resolución máx. de la entrada de TV

Fotogramas de vídeo: Autom.

• Reproducción de DVD HDMI / conectado

Modo HDMI Modo Componente

Resolución máx. de la entrada de TV

 Si el TV conectado al producto no admite

Fotograma o la resolución seleccionada, aparecerá el mensaje “Si no aparecen imágenes tras seleccionar, espere 15 segundos. Después la resolución volverá al valor anterior automáticamente. ¿Desea realizar una selección?.” Si selecciona Sí, la pantalla del TV aparecerá en blanco durante 15 segundos y la resolución volverá automáticamente a la resolución anterior.

 Si la pantalla se queda en blanco después de haber cambiado la resolución, retire todos los discos y mantenga pulsado el botón PARAR () en la parte delantera del producto durante más de 5 segundos. Todos los ajustes recuperan sus valores de fábrica. Siga los pasos de la página anterior para acceder a cada modo y seleccione la configuración de pantalla que admita su televisor.  Cuando se recuperan los ajustes predeterminados de fábrica, todos los datos de usuario almacenados en la BD se borran.  El disco Blu-ray debe tener la función de 24 fotogramas para poder utilizar en el producto el modo Fotograma (24Fs).

 Si están conectadas las tomas de HDMI y

Componente y está viendo la salida de Componente, la resolución se fija en 576i/480i.

Formato color HDMI Permite definir el formato de espacio de color para la salida HDMI para que coincida con las capacidades del dispositivo conectado (TV, monitor, etc).

• Autom. : define automáticamente el producto en el formato óptimo admitido por el dispositivo. • YCbCr (4:4:4) : si el TV admite el espacio de color YCbCr a través de HDMI, se selecciona para general la salida con una cama de colores YCbCr. • RGB (estándar) : se selecciona para generar la salida con una gama de colores RGB normal. • RGB (mejorado) : si ha conectado el producto a un dispositivo de visualización DVI como un monitor, se selecciona para generar la salida con una gama de colores RGB mejorada.

Fotogr. Película (24 Fs)

Si se define la función Fotograma (24 Fs) en Autom. es posible ajustar la salida HDMI del producto en 24 fotogramas por segundo para obtener una mejor calidad de imagen. Puede disfrutar de la función Fotograma (24Fs) únicamente en un televisor que admita esta velocidad de fotogramas. Sólo puede seleccionar Fotograma cuando el producto esté en los modos de resolución de salida HDMI 1080i o 1080p. • Autom. : estarán operativas las funciones de Fotograma (24 Fs). • Desactivado : no estarán operativas las funciones de Fotograma (24 Fs).

Color profundo HDMI Permite generar la salida de vídeo desde la toma

HDMI OUT con color profundo. Color profundo proporciona una reproducción del color más precisa con una mayor profundidad del color. • Autom. : el producto generará la salida de vídeo con color profundo en el TV conectado siempre que admita el color profundo HDMI. • Desactivado : se genera la salida de la imagen sin color profundo.

Modo de imágenes fijas

Permite definir el tipo de imagen que muestra el producto al hacer una pausa en la reproducción de DVD. • Autom. : muestra automáticamente la mejor calidad de imagen dependiendo del contenido. • Marco : se selecciona al hacer una pausa en una escena con poca acción. • Campo : se selecciona cuando desee hacer una pausa en una escena de acción.

Permite mejorar la calidad de la imagen al ver DVDs. • Autom. : se selecciona para tener definida automáticamente en el producto la mejor calidad para el DVD que esté viendo. • Vídeo : se selecciona para obtener la mejor imagen desde DVD de conciertos a programas de TV.

HT-D5200_SPA_1226.indd 29

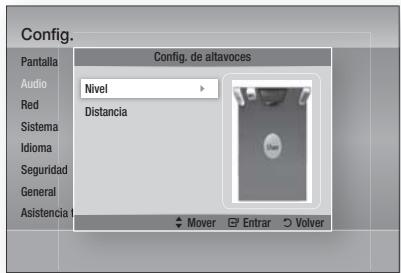

Audio Config. de altavoces Config. Config. de altavoces

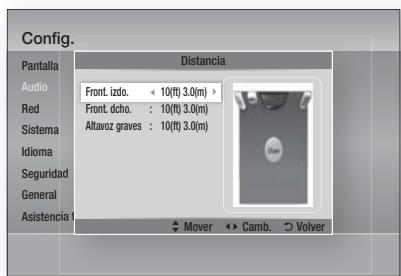

Si los altavoces no pueden colocarse a igual distancia desde la posición de audición, puede ajustar el tiempo de demora de las señales de audio de los altavoces frontal y subwoofer. • Puede definir la distancia de los altavoces entre 0,3 m (1 pie) y 9,0 m (30 pies).

Puede ajustar el balance y el nivel de cada altavoz.

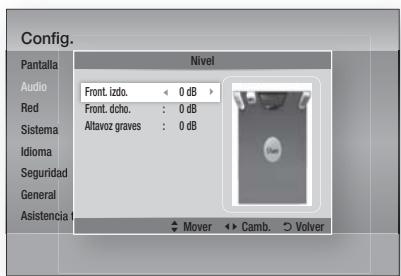

Ajuste del nivel del altavoz delantero/ Subwoofer • El nivel de volumen se puede ajustar en pasos de -6dB a +6dB. • El sonido sube cuanto más se acerca a +6dB y baja cuanto más se acerca a -6dB.

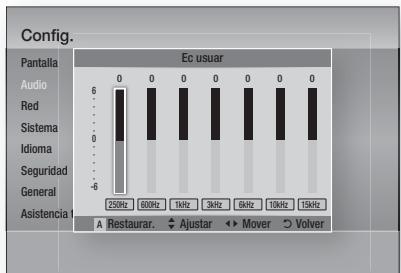

Puede configurar manualmente los ajustes del ecualizador a su gusto. Config.

· · · · · 0 · · · · · -6

A Las señales de audio transmitidas por el cable

HDMI se pueden activar/desactivar. • Desactivado : el vídeo se transmite sólo por el cable de conexión HDMI y la salida de audio se produce sólo por los parlantes del producto. • Activado : tanto las señales de vídeo como de audio se transmiten sobre el cable de conexión HDMI y la salida del audio se produce sólo por los altavoces de TV.

 El audio HDMI se mezcla automáticamente en

2 canales para los parlantes.

Puede disfrutar del sonido de TV a través de los altavoces del sistema de Cine en casa utilizando un solo cable HDMI. • Autom. : se oye el sonido del TV a través de los altavoces de Cine en casa si el TV es compatible con la función de cala de retorno de audio. • Desactivado : desactiva la función de canal de retorno de audio.

 Cuando Anynet+ (HDMI-CEC) esté

• Bitstream (recodificación Dolby D.) : se selecciona si no tiene un receptor de AV que admita HDMI, pero tiene un receptor de AV con funcionalidades de descodificación de

Dolby Digital. Para más detalles, consulte la tabla de selección de salida digital. (Consulte la página 32.) Los discos Blu-ray pueden incluir tres flujos de audio: - Audio de función principal: la pista sonora de la función principal. - Audio BONUSVIEW: pista sonora adicional como los comentarios del director o del actor. - Efectos de sonido de navegación: cuando se elige la navegación de menú, pueden oírse los efectos de sonido de navegación. Los efectos de sonido de navegación son diferentes en cada disco Blu-ray.

 Se puede activar cuando está activado el Audio HDMI.

 Asegúrese de seleccionar la salida digital correcta o es posible que no oiga nada o sólo un ruido alto.

 Si el dispositivo HDMI (receptor de AV, TV) no

desactivado, no está disponible la función

Canal de retorno de audio.

 El uso de un cable HDMI con ARC (Canal

de retorno de audio) sin certificar puede causar un problema de compatibilidad.

 La función ARC sólo está disponible si está conectado un TV compatible con ARC.

La salida digital se define para que coincidan las funcionalidades del receptor de AV conectado al producto: • PCM : se elige si se ha conectado un receptor de AV que admita HDMI. • Bitstream (sin procesar) : se selecciona se ha conectado un receptor de AV que admita HDMI con capacidades de descodificación de Dolby TrueHD y DTS-HD Master Audio. • Bitstream (recodificación DTS) : se elige si se ha conectado un receptor de AV utilizando una entrada digital óptica que pueda descodificar DTS.

es compatible con formatos comprimidos

(Dolby digital, DTS), la señal de audio se genera como PCM. Los DVD normales no tienen audio BONUSVIEW ni efectos de sonido de navegación. Algunos discos Blu-ray no tienen audio BONUSVIEW ni efectos de sonido de navegación. La configuración de la salida digital no tiene efecto en el audio analógico (L/R) no en la salida de audio HDMI en el TV. Afecta a la salida de audio óptica y HDMI cuando el producto está conectado a un receptor de AV. Si reproduce pistas sonoras de audio MPEG, la señal de salida de audio se genera como PCM independientemente de las selecciones de salida digital (PCM o Bitstream).

HT-D5200_SPA_1226.indd 31

Selección de salida digital

(recodificación DTS)

(recodificación Dolby D)

Receptor de AV Receptor de AV Receptor de AV Receptor de AV que que admita HDMI que admita HDMI que admita HDMI

admita HDMI Conexión

Flujo de datos de audio en disco

PCM PCM Hasta 7,1 canales

Dolby TrueHD DTS recodificado

DTS-HD HRA DTS recodificado

DTS-HD MA DTS recodificado

de audio en DVD Definición para disco Blu-ray

DTS Hasta 6,1 canales

DTS DTS DTS Cualquiera

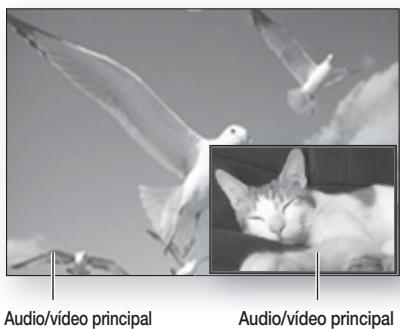

Descodifica al mismo tiempo el audio de la función principal y el flujo de datos de audio

BONUSVIEW en audio PCM y añade los efectos de sonido de navegación.

Sólo genera la salida del flujo de audio de función principal de forma que el receptor de AV pueda decodificar el flujo de bits de audio.

No oirá el audio BONUSVIEW o los efectos de sonido de navegación.

Descodifica el audio de la función principal y el flujo de datos de audio de BONUSVIEW en audio PCM y añade los efectos de sonido de navegación, a continuación recodifica el audio de

PCM en flujo de bits DTS.

Descodifica el audio de la función principal y el flujo de datos de audio de BONUSVIEW en audio PCM y añade los efectos de sonido de navegación, a continuación recodifica el audio de PCM en

flujo de bits de Dolby digital o PCM.

* Si el flujo de origen es de 2 canales, no se aplica el ajuste de “recodificación Dolby D”. La salida será

Control del rango dinámico

Puede escuchar con volumen bajo pero aún así podrá oír el diálogo claramente. Esto sólo se activa si el producto detecta una señal de Dolby Digital. • Autom. : el control de rango dinámico se definirá automáticamente basándose en la pista de audio de Dolby TrueHD.

• Desactivado : puede disfrutar de la película con el rango dinámico estándar.

• Activado : cuando se reproducen bandas sonoras de películas con un volumen bajo o a través de bocinas más pequeñas, el sistema puede aplicar la compresión necesaria para que el contenido de bajo nivel sea más perceptible y para evitar cambios bruscos del sonido.

HT-D5200_SPA_1226.indd 32

Es posible que el vídeo llegue más tarde que al audio cuando el producto esté conectado a un

TV digital. Si esto ocurre, ajuste el tiempo de demora de audio para que coincida con el vídeo. • Puede definir el tiempo de demora de audio entre 0 mseg y 300 mseg. Defínalo con el estado óptimo.

Configuración de una conexión con cable - Autom.

1. Pulse los botones ▲▼ para seleccionar Cable. Config. Configuración de red

Selecciona un tipo de conexión de red.

Connection Asistencia técnico

Conéctese a la red mediante un cable LAN. Asegúrese de que el cable LAN esté conectado.

Antes de empezar, póngase en contacto con su proveedor de servicios de Internet para ver si su dirección IP es estática o dinámica. Si es dinámica, y está utilizando una conexión con cable o inalámbrica, recomendamos utilizar los procedimientos automáticos. Si está utilizando una conexión inalámbrica y el enrutador tiene la capacidad, puede utilizar WPS(PBC) o One Foot

Connection. Si la dirección IP es estática, debe utilizar el procedimiento de configuración manual para las conexiones con cable e inalámbrica.

Para comenzar a configurar la conexión de red del producto, siga estos pasos: 1. En el menú de inicio, pulse los botones ◄► para seleccionar Config. y, a continuación, pulse el botón INTRO. 2. Pulse los botones ▲▼ hasta seleccionar Red y, a continuación, pulse el botón INTRO. 3. Pulse los botones ▲▼ hasta seleccionar Configuración de red y, a continuación, pulse el botón INTRO. 4. Pulse los botones ▲▼ para seleccionar Cable, Inalámb. (general), WPS(PBC) o One Foot Connection y, a continuación, pulse el botón INTRO. 5. Si tiene una red con cable, consulte Red con cable más adelante. Si tiene una red inalámbrica, vaya a Red inalámbrica en las páginas de la 34 a la 36.

2. Pulse el botón INTRO.

Aparece la pantalla de estado de red. El producto se conecta a la red después de verificar la conexión de red. Configuración de una conexión con cable - Manual Si tiene una dirección IP estática o el ajuste automático no funciona, tendrá que definir manualmente los valores de configuración de red. Para ver los valores de la configuración de red en la mayoría de ordenadores con Windows, siga estos pasos: 1. Haga clic con el botón secundario del ratón en el icono de Red en la parte inferior derecha del escritorio de Windows. 2. En el menú emergente, haga clic en Estado. 3. En el diálogo que aparece, haga clic en la ficha Asistencia técnica. 4. En la ficha Asistencia técnica, haga clic en el botón Detalles. Aparece la configuración de red.

HT-D5200_SPA_1226.indd 33

Para introducir la configuración de red en el producto, sigas estos pasos: 1. Pulse los botones ▲▼ hasta seleccionar Cable y, a continuación, pulse el botón INTRO. 2. Pulse los botones ◄► hasta seleccionar Config. IP y, a continuación, pulse el botón INTRO. Config.

Puede configurar una red inalámbrica de tres formas:

• Inalámbrica (General) • Utilizando WPS(PBC) • One Foot Connection Inalámbrica (General) incluye los procedimientos de configuración Automático y Manual.

Dirección IP Sistema

Configuración de la conexión de red inalámbrica - Autom.

Pulse el botón INTRO para seleccionar

Pulse los botones ▲▼ hasta seleccionar

Manual y, a continuación, pulse el botón INTRO.

Pulse el botón ▼ para ir al campo de la primera entrada (dirección IP).

La mayoría de redes inalámbricas tienen un sistema de seguridad opcional que requiere que los dispositivos accedan a la red para transmitir el código de seguridad cifrado denominado clave de acceso o de seguridad. La clave de seguridad es una palabra de acceso, normalmente una palabra o serie de letras y números de una longitud específica que se solicita introducir al configurar la seguridad de la red inalámbrica. Si utiliza este método de configuración de la conexión de red y tiene una clave de seguridad para la red inalámbrica, tendrá que introducir la palabra de acceso por el proceso de configuración automático.

Utilice los botones numéricos del mando a distancia para introducir los números.

1. Pulse los botones ▲▼ para seleccionar

Una vez finalizado cada campo, utilice el botón ► para ir sucesivamente al siguiente campo.

También puede utilizar los otros botones de flecha para subir, bajar y regresar.

Introduzca los valores Dirección IP,

Máscara de subred y Puerto de enlace.

Pulse el botón ▼ para ir a Modo DNS.

10. Pulse el botón ▼ para ir al campo de la primera entrada de DNS. Introduzca el número como anteriormente.

11. Pulse el botón INTRO para seleccionar OK. Aparece la pantalla de estado de red. El producto se conecta a la red después de verificar la conexión de red.

Configuración de red Pantalla Selecciona un tipo de conexión de red. Audio Red Sistema Idioma

General One Foot Connection Asistencia

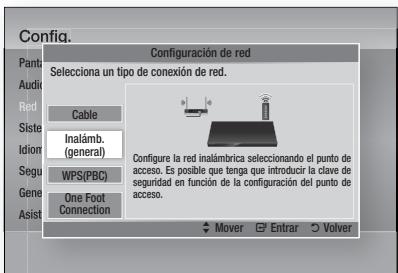

Configure la red inalámbrica seleccionando el punto de acceso. Es posible que tenga que introducir la clave de seguridad en función de la configuración del punto de acceso.

2. Pulse el botón INTRO.

Una vez hecho, muestra una lista de redes disponibles. 3. Pulse los botones ▲▼ para seleccionar la red que desee y, a continuación, pulse el botón INTRO. Aparece la pantalla de seguridad.

HT-D5200_SPA_1226.indd 34

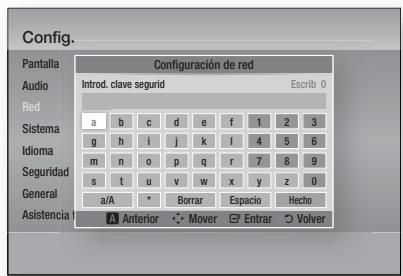

Introd. clave segurid

Para introducir la configuración de red en el producto, sigas estos pasos:

1. Siga los pasos del 1 al 5 del procedimiento ‘Configuración de la conexión de red inalámbrica - Autom.’.

4. En la pantalla de seguridad, introduzca la palabra de acceso de red. Introduzca los números directamente utilizando el mando a distancia.

Para seleccionar una letra, pulse los botones ▲▼◄► para mover el cursor, y pulse el botón INTRO.

2. Una vez hecho, pulse los botones ▲▼◄► para mover el cursor a Hecho y pulse el botón INTRO. Aparece la pantalla de estado de red.

Sistema Idioma Seguridad General

Asistencia técnicoa Anterior m Mover " Entrar ' Volver

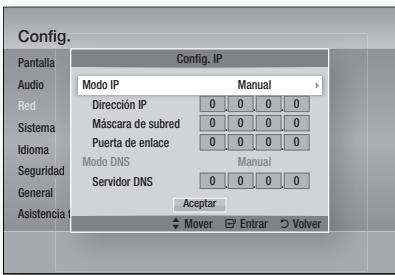

Config. IP Modo IP Dirección IP Máscara de subred

Modo DNS Servidor DNS General

 Debe ser capaz de buscar una palabra de acceso en una de las pantallas de configuración utilizadas para configurar el enrutador o el módem.

5. Una vez hecho, pulse los botones ▲▼◄► para mover el cursor a Hecho y pulse el botón INTRO.

Aparece la pantalla de estado de red. El producto se conecta a la red después de verificar la conexión de red. Configuración de la conexión de red inalámbrica - Manual Si el ajuste automático no funciona, tendrá que introducir manualmente los valores de configuración de red. Para ver los valores de la configuración de red en la mayoría de ordenadores con Windows, siga estos pasos: 1. Haga clic con el botón secundario del ratón en el icono de Red en la parte inferior derecha de la pantalla. 2. En el menú emergente, haga clic en Estado. 3. En el diálogo que aparece, haga clic en la ficha Asistencia técnica. 4. En la ficha Asistencia técnica, haga clic en el botón Detalles. Aparece la configuración de red.

En la pantalla de estado de red, seleccione

Cancelar y pulse Intro.

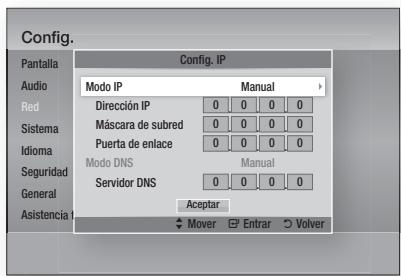

Pulse los botones ◄► hasta seleccionar Config.

IP y, a continuación, pulse el botón INTRO.

Pulse el botón INTRO para seleccionar Modo IP.

Pulse los botones ▲▼ hasta seleccionar Manual y, a continuación, pulse el botón INTRO.

Pulse el botón ▼ para ir al campo de la primera entrada (dirección IP).

Utilice los botones numéricos para introducir los números.

Una vez finalizado cada campo, utilice el botón ► para ir sucesivamente al siguiente campo.

También puede utilizar los otros botones de flecha para subir, bajar y regresar.

10. Introduzca los valores Dirección IP,

Máscara de subred y Puerto de enlace. 11. Pulse ▼ para ir a Modo DNS. 12. Pulse el botón ▼ para ir al campo de la primera entrada de DNS. Introduzca el número como anteriormente. 13. Aparece la pantalla de estado de red. El producto se conecta a la red después de verificar la conexión de red.

HT-D5200_SPA_1226.indd 35

2. Pulse el botón INTRO.

La forma más sencilla de configurar la conexión de red inalámbrica es utilizando la función

WPS(PBC) o la función de conexión de un pie. Si el enrutador inalámbrico tiene la función WPS(PBC), siga los pasos siguientes:

3. Coloque el enrutador inalámbrico de Samsung en un área situada a 25 cm (10 pulgadas) del adaptador de LAN inalámbrica de Samsung para conectar.

1. Pulse los botones ▲▼ para seleccionar

4. Espere hasta que se establezca automáticamente la conexión.

Config. Configuración de red Pantalla Selecciona un tipo de conexión de red. Audio

Compruebe si se ha establecido una conexión a la red y a Internet.

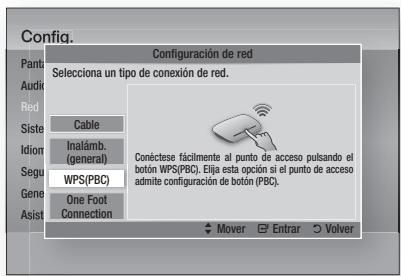

(general) Seguridad WPS(PBC) General One Foot Connection Asistencia Idioma

Conéctese fácilmente al punto de acceso pulsando el botón WPS(PBC). Elija esta opción si el punto de acceso admite configuración de botón (PBC).

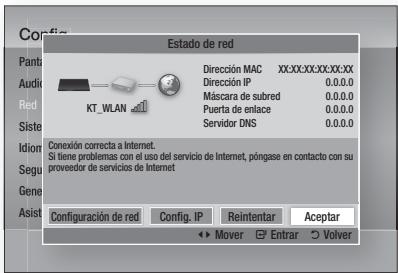

Dirección MAC XX:XX:XX:XX:XX:XX Dirección IP

0.0.0.0 Máscara de subred 0.0.0.0 Puerta de enlace 0.0.0.0 Servidor DNS 0.0.0.0

IdiomaConexión correcta a Internet.

Si tiene problemas con el uso del servicio de Internet, póngase en contacto con su

proveedor de servicios de Internet

2. Pulse el botón INTRO.

3. Pulse el botón WPS(PBC) del enrutador antes de que transcurran dos minutos. El producto muestra la pantalla de selección de red y automáticamente adquiere todos los valores de configuración de red que necesita y conecta a la red. Una vez hecho, muestra un botón OK. Pulse el botón INTRO del mando a distancia.

Config. IP Reintentar

Aceptar < Mover " Entrar ' Volver

Puede configurar automáticamente la conexión inalámbrica si tiene un enrutador inalámbrico de

Samsung que admita One Foot Connection. Para conectar utilizando la función One Foot Connection, siga estos pasos:

Se define para permitir o prohibir una conexión de Internet cuando se utiliza el servicio BD-LIVE.

• Permitir (todas) : se permite la conexión a Internet para todos los contenidos de BD LIVE. • Permitir (sólo válidas) : la conexión a Internet sólo está permitida para contenidos de BDLIVE que contengan un certificado válido. • Restringir : no se permite ninguna conexión a Internet para ningún contenido BD LIVE.

1. Pulse los botones ▲▼ para seleccionar One

 ¿Qué es un certificado válido?

Configuración de red Pantalla Selecciona un tipo de conexión de red. Audio Red

General One Foot Connection Asistencia

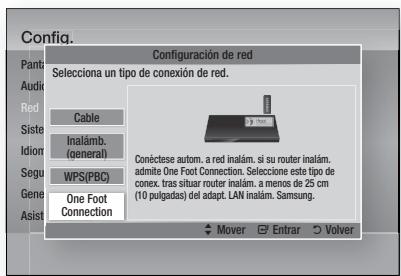

Conéctese autom. a red inalám. si su router inalám. admite One Foot Connection. Seleccione este tipo de conex. tras situar router inalám. a menos de 25 cm

(10 pulgadas) del adapt. LAN inalám. Samsung.

Cuando el producto utiliza BD-LIVE para enviar los datos del disco y solicitar al servidor certificar el disco, el servidor utiliza los datos transmitidos para comprobar si el disco es válido y envía el certificado de vuelta al producto.

 Es posible que se restrinja la conexión a Internet mientras utilice contenidos de BD-LIVE.

HT-D5200_SPA_1226.indd 36

Configuración inicial

Al utilizar los ajustes iniciales, puede definir el idioma, la configuración de red, etc. Para más información sobre la función de configuración inicial, consulte la sección Configuración inicial de este manual de usuario. (Consulte la página 24.)

Anynet+ es una función práctica que ofrece un funcionamiento enlazado con otros productos Samsung con la función Anynet+. Para utilizar esta función, conecte este producto a un TV Samsung con un cable HDMI. Con Anynet+ activado, puede utilizar este producto utilizando el mando a distancia del TV Samsung e iniciar la reproducción del disco simplemente pulsando el botón REPRODUCIR (►) del mando a distancia del TV. Para más información, consulte el manual de usuario del TV. • Desactivado : las funciones Anynet+ no estarán operativas. • Activado : la función Anynet+ estará operativa.

 La función no está disponible si el cable HDMI no admite CEC.  Si el televisor Samsung tiene un logotipo Anynet+, admite la función Anynet+.  Dependiendo del TV, es posible que no funcionen algunas resoluciones de salida de HDMI. Consulte el manual del usuario del TV.

• Tamaño disponible : memoria disponible en el dispositivo.

• Borrar datos de BD : borra todos los datos de BD del soporte de almacenamiento. • Seleccionar dispositivo : cambia la ubicación de la memoria que desee para almacenar los datos de BD.

 En el modo de memoria externa, la

reproducción del disco puede detenerse si desconecta el dispositivo USB en medio de la reproducción.

 Sólo se admiten aquellos dispositivos USB formateados en el sistema de archivos FAT (etiqueta de volumen DOS 8.3). Recomendamos utilizar los dispositivos USB que admitan el protocolo USB 2.0 con una velocidad de lectura/escritura de 4 MB/seg o superior.  Es posible que no esté operativa la función de reanudación de reproducción tras formatear el dispositivo de almacenamiento.  La memoria total disponible para la gestión de datos de BD puede diferir, dependiendo de las condiciones.

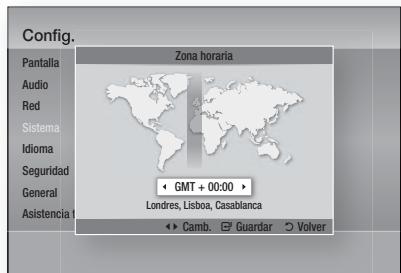

Puede especificar la zona horaria aplicable a su área. Config. Pantalla

Red Sistema Idioma Seguridad General Asistencia técnico

Gestión de datos de BD Permite gestionar el contenido descargado desde un disco Blu-ray que admita el servicio

BD-LIVE y que se haya almacenado en un dispositivo de memoria Flash conectado. Puede comprobar la información del dispositivo incluido el tipo de almacenamiento, borrar los datos de BD o cambiar el dispositivo de memoria Flash. Información de la pantalla de Gestión de datos de BD: • Dispositivo actual : muestra el dispositivo seleccionado. • Tamaño total : tamaño total de la memoria del dispositivo.

Vídeo a la carta DivX®

Muestra el código de registro autorizado del producto. Si conecta al sitio web de DivX y se registra utilizando dicho código, puede descargar el archivo de registro VOD. Si activa el registro VOD utilizando Mi contenido, se completa el registro.

 Para obtener información adicional sobre

VOD DivX(R), visite “http://vod.divx.com”.

HT-D5200_SPA_1226.indd 37

Todos los ajustes volverán a los valores predeterminados excepto para los ajustes de red y Smart Hub. Tiene que introducir la contraseña para esta función.

Cambie la contraseña de 4 dígitos utilizada para acceder a las funciones de seguridad.

 La contraseña predeterminada es 0000.

Puede seleccionar el idioma que prefiera para el menú de inicio, el menú del disco, etc.

• Menú en pantalla : permite seleccionar el idioma del menú en pantalla. • Menu del disco : selecciona el idioma del menú del disco. • Audio : selecciona el idioma del audio del disco. • Subtítulos : selecciona el idioma de los subtítulos del disco.

 El idioma seleccionado sólo aparecería si el disco lo incluyese.

Esta función está disponible junto con los discos Blu-ray y DVD que han sido asignados a la calificación o a la calificación numérica que indica el nivel de madurez del contenido. Estos números ayudan a controlar los tipos discos Blu-ray y DVD que su familia puede ver. Cuando se accede a este menú por primera vez, aparece la pantalla de configuración de contraseña. Introduzca la contraseña de 4 dígitos que desee utilizando los botones numéricos. (La contraseña predeterminada es 0000.) Después de haber definido la contraseña, seleccione una calificación de edad que desee definir para la Clasific. paterna BD y el nivel de calificación que desee definir para la Clasific. paterna DVD. El producto sólo reproducirá discos Blu-ray que no superen la calificación indicada y discos DVD por debajo de la calificación a menos que se introduzca la contraseña. Los números más altos indican un contenido más maduro.

Clasific. paterna BD Esto prohibirá la reproducción del disco Blu-ray que tenga una calificación por encima de la calif. parental permitida.

Clasific. paterna DVD Impide la reproducción de discos DVD con calificaciones numéricas específicas a menos que se introduzca la contraseña.

Si olvida la contraseña

1. Retire el disco. 2. Mantenga pulsado durante 5 segundos o más el botón PARAR () del panel frontal. Todos los ajustes volverán a sus ajustes de fábrica.

 Cuando se recuperan los ajustes

predeterminados de fábrica, todos los datos de usuario almacenados en la BD se borrarán.

Permite cambiar el brillo de la pantalla del panel frontal. • Autom. : se atenúa durante la reproducción. • Oscuro : atenúa la ventana de visualización. • Brillo : da brillo a la ventana de visualización.

 El botón Power y el botón Function no pueden cambiar el brillo.

Mando a distancia de red

La función de control remoto de red le permite controlar el reproductor de discos Blu-ray desde un dispositivo remoto como un teléfono inteligente a través de una conexión inalámbrica a su red de área local. Para utilizar la función de control remoto de red, siga estos pasos: 1. Seleccione Activado en el menú de control remoto de red. 2. Instale la aplicación de control remoto de red de Samsung para controlar el producto en su dispositivo portátil compatible. 3. Asegúrese de que el dispositivo portátil y el producto estén conectados al mismo enrutador inalámbrico. 4. Inicie la aplicación en el dispositivo portátil. La aplicación debe buscar el producto y mostrarlo en la lista. 5. Seleccione el producto.

HT-D5200_SPA_1226.indd 38

7. Siga las instrucciones que se incluyen con la aplicación para controlar el producto.

Actualización del software

Este menú de actualización de software permite actualizar el software del producto para mejoras del rendimiento o servicios adicionales. Puede actualizar de cuatro formas: • • • •

Por USB Por disco Por descarga (Archivo)

Los cuatro métodos se explican a continuación.

Para actualizar por Internet, siga estos pasos: 1. Seleccione Por Internet y, a continuación, pulse el botón INTRO. Aparece el mensaje Conectando al servidor. 2. Si hay una descarga disponible, aparece el diálogo de descarga con la barra de progreso y se inicia la descarga. 3. Una vez completada la descarga, aparece la ventana de solicitud de actualización con tres opciones: Actualizar ahora, Actualizar más tarde o No actualizar. 4. Si selecciona Actualizar ahora, el producto actualiza el software, apaga y enciende automáticamente. 5. Si no hace una selección antes de que transcurra un minuto o selecciona Actualizar más tarde, el producto almacena el nuevo software de actualización. Puede actualizar el software más tarde utilizando la función Por descarga. 6. Si selecciona Don’t Upgrade (No actualizar), el producto cancela la actualización.

 El producto debe conectarse a Internet para utilizar la función Por Internet.

 La actualización se completa cuando se

apaga y se enciende el producto por sí mismo.

 Nunca apague o encienda manualmente el producto durante el proceso de actualización.  Samsung Electronics no será responsable legal de averías en el producto causadas por una conexión a Internet inestable o por negligencia del consumidor durante la actualización de software.  Si desea cancelar la actualización mientras se descarga el software de actualización, pulse el botón INTRO.

Por USB Para actualizar por USB, siga estos pasos:

1. Visite www.samsung.com/bluraysupport. 2. Descargue en su ordenador el archivo zip de actualización de software USB más reciente. 3. Descomprima el archivo zip en su ordenador. Debe tener una carpeta con el mismo nombre que el archivo zip. 4. Copie la carpeta en una unidad flash USB. 5. Asegúrese de que la bandeja del disco esté vacía e inserte la unidad flash USB en el puerto USB del producto. 6. En el menú del producto, vaya a Config. > Asistencia técnica > Actualización del software. 7. Seleccione Por USB.

 La bandeja del disco debe estar vacía al

actualizar el software utilizando la toma USB Host.

 Una vez finalizada la actualización del software, compruebe los detalles del software en el menú Actualización del software.  No apague el producto durante la actualización del software. Puede provocar una avería en el producto.  Las actualizaciones de software que utilizan el terminal USB Host deben realizarse sólo con una tarjeta de memoria flash USB.

HT-D5200_SPA_1226.indd 39

6. Si es la primera vez que utiliza esta función, le pedirá que acepte o rechace el control remoto del producto. Seleccione Permitir.

Por disco Para actualizar por disco, siga estos pasos: 1. Visite www.samsung.com/bluraysupport. 2. Descargue en su ordenador el archivo zip de actualización de software de disco más reciente. 3. Descomprima el archivo zip en su ordenador. Debe tener una carpeta con el mismo nombre que el archivo zip. 4. Guarde la carpeta en un disco. Recomendamos un CD-R o DVD-R. 5. Finalice el disco antes de sacarlo del ordenador. 6. Inserte el disco en el producto. 7. En el menú del producto, vaya a Config. > Asistencia técnica > Actualización del software. 8. Seleccione Por disco.

 Una vez finalizada la actualización del sistema,

compruebe los detalles del software en el menú

Actualización del software.  No apague el producto durante la actualización del software. Puede provocar una avería en el producto.

La opción Mediante descarga le permite actualizar utilizando un archivo descargado antes en el producto y que decidió no instalarlo inmediatamente o un archivo descargado mediante el producto en modo de espera (Consulte Descarga en modo de espera más adelante). Para actualizar por descarga, siga estos pasos: 1. Si se ha descargado el software de actualización, verá el número de versión de software a la derecha de Por descarga. 2. Seleccione Por descarga y, a continuación, pulse el botón INTRO. 3. El producto muestra un mensaje preguntando si desea actualizar. Seleccione Sí. El producto inicia la actualización. 4. Una vez completada la actualización, el producto se apaga automáticamente y se enciende de nuevo.

 Una vez finalizada la actualización del sistema, compruebe los detalles del software en el menú Actualización del software.

 No apague el producto durante la actualización del software. Puede provocar una avería en el producto.  Para utilizar la función Por descarga, el reproductor debe estar conectado a Internet.

Descargar en Modo espera

Puede definir la función Descargar en Modo espera de forma que el producto descargue el software de actualización cuando está en modo de espera. En modo de espera, el producto se apaga, pero la conexión de Internet está activa. Esto permite que el producto descargue automáticamente el software de actualización cuando no se utiliza. Para definir Descargar en modo de espera, siga estos pasos: 1. Pulse los botones ▲▼ para seleccionar Descargar en Modo espera y, a continuación, pulse el botón INTRO. 2. Seleccione Activado o Desactivado. • Desactivado : si selecciona Desactivado, el producto le notificará con un mensaje emergente cuando esté disponible el nuevo software de actualización. • Activado : si selecciona Activado, el producto descargará automáticamente el nuevo software de actualización cuando esté en modo de espera sin alimentación. Si descarga el nuevo software de actualización, el producto preguntará si desea instalarlo al encender el producto.

 Para utilizar la función Descarga en modo de espera, el producto debe estar conectado a

Contacto con Samsung

Proporciona información de contacto para obtener asistencia sobre su producto.

HT-D5200_SPA_1226.indd 40

Reproducción de un vídeo

1. Introduzca un disco en la ranura de disco con la etiqueta hacia arriba. 2. Pulse el botón REPRODUCIR (►).

Botones relacionados con la reproducción

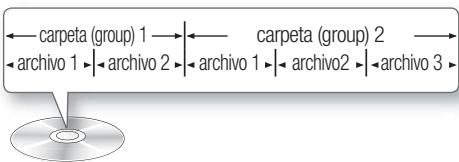

• MP3, WMA, DivX, MKV y MP4 carpeta (group) 1 archivo 1 archivo 2

carpeta (group) 2 archivo 1 archivo2 archivo 3

REPRODUCIR ( ►) Inicia la reproducción.

Detiene la reproducción.

• Si se pulsa el botón una vez: se memoriza la posición de parada. • Si pulsa el botón dos veces: se memoriza la posición de parada.

Reproducción de un vídeo 2D en modo 3D

hZ Puede disfrutar de vídeo 2D normal en modo 3D.

hace una pausa en la reproducción.

 Si va al menú de inicio o al menú de

 En algunos discos, si se pulsa una vez el botón PARAR (  ) es posible que no pueda memorizar la posición de parada.

 Los archivos de vídeo con velocidades de bits altas de 20 Mbps o más fuerzan las capacidades del producto y pueden detener la reproducción.

inicio de Smart Hub en modo 3D, cambiará automáticamente a 2D.

Uso del menú del disco/título/emergente

Uso del menú del disco

hZ Estructura del disco

El contenido de discos normalmente se divide como se indica a continuación. • Disco Blu-ray, DVD-VIDEO título 1 capítulo 1 capítulo 2

1. Durante la reproducción, pulse el botón DISC MENU del mando a distancia.

2. Pulse los botones ▲▼◄► para realizar la selección que desee y pulse el botón INTRO.

 Dependiendo del disco, es posible que las opciones del menú difieran o incluso que el menú no esté disponible.

HT-D5200_SPA_1226.indd 41

Uso del menú de título

1. Durante la reproducción, pulse el botón TITLE MENU del mando a distancia. 2. Pulse los botones ▲▼◄► para realizar la selección que desee y pulse el botón INTRO.

 Dependiendo del disco, es posible que las opciones del menú difieran o incluso que el menú no esté disponible.

 El menú Título sólo aparecerá si hay al menos dos títulos en el disco.

Uso del menú emergente

POPUP DivX, MKV, MP4

 No se oye ningún sonido durante el modo de

 Dependiendo del disco, es posible que las opciones del menú difieran o incluso que el menú no esté disponible.

Reproducción de la lista de títulos

• Para volver a la reproducción a velocidad normal, pulse el botón REPRODUCIR (►).

2. Pulse los botones ▲▼ hasta seleccionar una entrada que desea reproducir de la lista de títulos y pulse el botón INTRO.

• Pulse el botón BUSCAR () durante la reproducción.

Cada vez que pulse el botón BUSCAR (), la velocidad de grabación cambiará de la siguiente forma.

2. Pulse los botones ▲▼◄ ► o el botón INTRO para seleccionar el menú que desee.

1. Durante la reproducción, pulse el botón DISC MENU o TITLE MENU.

Durante la reproducción, puede buscar rápidamente a través de un capítulo o pista o utilizar la función de salto para pasar a la siguiente selección.

Búsqueda de la escena deseada

1. Durante la reproducción, pulse el botón POPUP del mando a distancia.

Funciones de búsqueda y salto de capítulo o pista

 Si pulsa el botón  o  demasiado rápido, es posible que el producto piense que está intentando mantener pulsado el botón. Esto provocará un funcionamiento inadecuado, asegúrese de no pulsar estos botones demasiado rápido.

• Pulse el botón SALTAR (#$) durante la reproducción.

Si pulsa el botón SALTAR ($), va al siguiente marcador. Si pulsa el botón SALTAR (#), se vuelve al principio del capítulo. Si pulsa una vez más, se desplazará al principio del capítulo anterior.

HT-D5200_SPA_1226.indd 42

Reproducción a cámara lenta

• En modo de pausa (  ), pulse el botón BUSCAR (). Si pulsa el botón BUSCAR (), la velocidad de reproducción se reduce a * 1/8 * 1/4 * 1/2 • Para volver a la reproducción a velocidad normal, pulse el botón REPRODUCIR (►).

 No se oye ningún sonido durante el modo

3. Para volver a la reproducción normal, pulse de nuevo el botón REPEAT.

Reproducción a cámara lenta /

Reproducción por fotogramas

4. Pulse los botones ▲▼ para seleccionar

Desactivado y, a continuación, pulse el botón INTRO.

 Según el disco que utilice, puede que la función de Repetición no funcione.

Repetición de sección

 La reproducción a cámara lenta sólo está

operativa hacia adelante.

Reproducción por fotogramas

• En modo de pausa, pulse el botón PAUSA (). Cada vez que pulse el botón PAUSA (), aparecerá un nuevo fotograma. • Para volver a la reproducción a velocidad normal, pulse el botón REPRODUCIR (►).

 No se oye ningún sonido durante el modo de paso.

 La reproducción por fotogramas sólo está operativa hacia adelante.

Repetición de reproducción

Repetición del título o el capítulo

1. Durante la reproducción, pulse el botón REPEAT del mando a distancia.

2. Pulse los botones ▲▼ para seleccionar Repetir A-B.

Repetir > Repetir A-B : Desactivado " Marca A

3. Pulse el botón INTRO en el punto en el que desea iniciar la repetición de la reproducción (A).

4. Pulse el botón INTRO en el punto donde quiere que termine (B) la reproducción repetida. 5. Para volver a la reproducción normal, pulse de nuevo el botón REPEAT. 6. Pulse el botón INTRO.

hzZyx ✎ NOTA Para repetir el título del disco o el capítulo.

1. Durante la reproducción, pulse el botón REPEAT del mando a distancia. 2. Pulse los botones ▲▼ para seleccionar el Capítulo o Título que desee y, a continuación, pulse el botón INTRO.

 Si fija el punto (B) antes de que transcurran

5 segundos, aparecerá el mensaje de prohibición.  Según el disco que utilice, puede que la función de Repetición no funcione.

HT-D5200_SPA_1226.indd 43

Utilización del botón TOOLS Durante la reproducción, puede utilizar el menú del disco pulsando el botón TOOLS.

• Pantalla del menú Herramientas

Herram. Búsqueda título 1/2 Búsqueda capít. : 1/20 Búsqueda hora : 00:00:13/01:34:37 Configuración de la imagen : Normal Audio : 1/4 ENG Multi CH Ec usuar Subtítulos : 0/7 Desactivado Ángulo : 1/1

 La información sobre el modo primario/ secundario también aparecerá si el disco

Blu-ray tiene una sección BONUSVIEW. Utilice el botón ◄► para cambiar entre los modos de audio primario y secundario.  Esta función depende de los idiomas de audio codificados en el disco y puede que no esté disponible.  Es posible que algunos discos Blu-ray le permitan seleccionar pistas de sonido de audio multicanal LPCM o Dolby digital en inglés.

< Camb. " Entrar ' Volver

Selección del idioma de los subtítulos

▪ Dependiendo del disco, es posible que no funcione el menú Herramientas.

Desplazamiento directo a la escena deseada

1. Pulse el botón TOOLS durante la reproducción. 2. Pulse los botones ▲▼ para seleccionar Subtítulos. 3. Pulse los botones ◄► para seleccionar el idioma de los subtítulos que desea.

1. Pulse el botón TOOLS durante la reproducción.

 Dependiendo del disco Blu-ray / DVD, puede

2. Pulse los botones ▲▼ para seleccionar

Búsqueda título, Búsqueda capít. o Búsqueda hora. 3. Introduzca el Título, Capítulo o Tiempo reproduc. utilizando los botones numéricos y, a continuación, pulse el botón INTRO.

Selección del idioma del audio

1. Pulse el botón TOOLS durante la reproducción. 2. Pulse los botones ▲▼ para seleccionar Audio. 3. Pulse el botón INTRO.

cambiar los subtítulos que desee en el menú de disco.

Pulse el botón DISC MENU. Esta función depende de los subtítulos codificados en el disco y no estará operativa en todos los discos Blu-ray/DVD. La información sobre el modo primario/ secundario también aparecerá si el disco Bluray tiene una sección BONUSVIEW. Esta función cambia tanto los subtítulos primarios como secundarios al mismo tiempo. El número de subtítulos es la suma de los primarios y los secundarios.

4. Pulse los botones ▲▼ para seleccionar el idioma del audio que desee

 El indicador ◄► no aparecerá en pantalla si

BONUSVIEW no contiene ningún ajuste de audio BONUSVIEW.

HT-D5200_SPA_1226.indd 44

• Debe tener cierta experiencia con la extracción y edición de vídeo para utilizar correctamente esta función. • Para usar la función de captura, guarde el archivo de captura (*.smi) con el mismo nombre que el archivo multimedia DivX (*.avi) dentro de la misma carpeta. Ejemplo Root Samsung_007CD1.avi Samsung_007CD1.smi • Para el nombre de archivo es posible utilizar hasta 60 caracteres alfanuméricos o 30 caracteres de lenguas orientales (caracteres de 2 bytes como coreano o chino).

Modificación del ángulo de la cámara

• Usuario : el usuario puede ajustar las funciones de la nitidez, la reducción de ruido, el contraste, el brillo, el color, el matiz.

 Si el sistema está conectado a un TV compatible

con BD Wise que tenga activada BD Wise, no aparecerá el menú de ajuste de imagen.

La función BONUSVIEW le permite ver contenido adicional (como comentarios) en una ventana pequeña mientras se reproduce el vídeo. Esta función sólo está disponible si el disco tiene la función bonusview.

Cuando un disco Blu-ray/DVD contiene múltiples

ángulos de una escena concreta, puede utilizar la función ÁNGULO. 1. Pulse el botón TOOLS durante la reproducción. 2. Pulse los botones ▲▼ hasta seleccionar Ángulo. 3. Pulse los botones ◄► para seleccionar el ángulo que desee.

Selección de los ajustes de la imagen

Esta función le permite ajustar la calidad del vídeo. 1. Pulse el botón TOOLS durante la reproducción. 2. Pulse los botones ▲▼ hasta seleccionar Configuración de la imagen y, a continuación, pulse el botón INTRO. 3. Pulse los botones ◄► para seleccionar el Modo que desee. • Dinámico : elija este ajuste para aumentar la nitidez. • Normal : elija este ajuste para la mayoría de aplicaciones de visualización. • Película : este es el mejor ajuste para ver películas.

Audio/vídeo principal

Audio/vídeo principal

1. Pulse el botón TOOLS durante la reproducción.

2. Pulse los botones ▲▼ para seleccionar Vídeo [BONUSVIEW] o Audio [BONUSVIEW]. 3. Pulse los botones ◄► para seleccionar el bonusview que desee.

[BONUSVIEW] cambiará automáticamente de acuerdo con Vídeo [BONUSVIEW].

Herram. Vídeo [BONUSVIEW]

Configuración de la imagen

HT-D5200_SPA_1226.indd 45

Botón INTRO: reproduce la pista seleccionada.

Botón ►: durante la reproducción, vaya a la página siguiente en la Lista de música o vaya a la pista siguiente en la Lista de reproducción.

Botón ◄: durante la reproducción, va a la página anterior en la Lista de música o va a la pista anterior en la Lista de reproducción.

Botón PARAR: detiene una pista.

Botón $: reproduce la pista siguiente.

Botón #: reproduce la pista anterior

Si pulsa este botón una vez transcurridos tres segundos la reproducción en la lista de reproducción, la pista actual se reproducirá desde el principio. Pero, si pulsa este botón antes de que pasen tres segundos tras la reproducción en la lista de reproducción, se reproducirá la pista anterior.

Botón NUMÉRICO: durante la reproducción de la lista de reproducción, pulse el número de pista que desee. Se reproducirá la pista seleccionada.

(Sólo CD de Audio (CD-DA))

Botones del mando a distancia utilizados para reproducción de música

RETURN EXIT Botón REPEAT: selecciona el modo de reproducción en la lista de reproducción.

Audio CD (CD-DA) – Reproducción rápida. MP3 - saltar reproducción. (10 segundos)

Botón PAUSA: hace una pausa en la reproducción.

Botones REPRODUCIR: reproduce la pista actualmente seleccionada.

Botones ▲▼: selecciona una pista en la Lista de música o Lista de reproducción.

Botón AMARILLO(C): Seleccione Modo Editar o

HT-D5200_SPA_1226.indd 46

Repetición de un CD de audio

1. Introduzca un CD de audio (CD-DA) o un

Disco MP3 en la ranura de disco. • En un CD de audio (CD-DA), la primera pista se reproducirá automáticamente. • Con un Disco MP3, pulse los botones ◄► para seleccionar Música y pulse el botón INTRO.

1. Durante la reproducción de la lista de reproducción, pulse el botón

2. Seleccione el modo de reproducción que desee pulsando de forma repetida el botón REPEAT.

Las pistas de un disco se CD de Audio reproducen en el orden en Desactivado (CD-DA)/MP3 el que se grabaron en el disco.

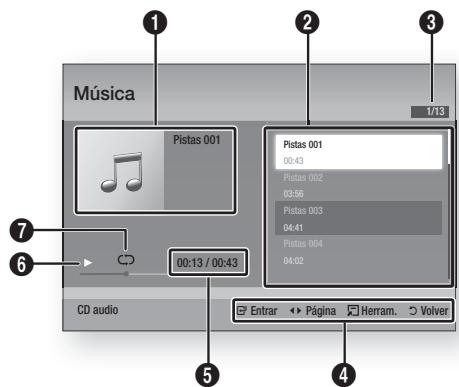

Elementos de pantalla del CD de audio

REPEAT Funciones básicas

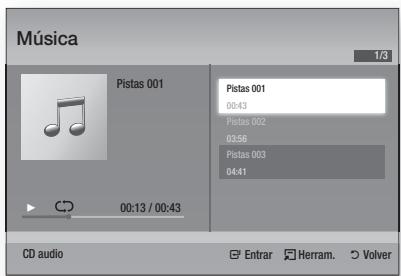

Reproducción de un CD de audio

Se repite la pista actual. (CD-DA)/MP3 CD de Audio Se repiten todas las pistas. (CD-DA)/MP3

 Durante la reproducción, pulse el botón

TOOLS y defina Modo aleatorio en Encendido.

Puede reproducir las pistas en orden aleatorio.

Lista de reproducción

Muestra la información de música.

Muestra la lista de reproducción.

Muestra la pista actual/pistas totales.

Muestra los botones disponibles.

Muestra el tiempo de reproducción actual/total.

Muestra el estado actual de la reproducción.

Muestra el estado de la reproducción repetida.

2. Pulse los botones ▲▼ para seleccionar la pista que desee reproducir y, a continuación, pulse el botón INTRO.

1. Introduzca un CD de audio (CD-DA) o un

Disco MP3 en la ranura de disco. • En un CD de audio (CD-DA), la primera pista se reproducirá automáticamente. • Con un Disco MP3, pulse los botones ◄► para seleccionar Música y pulse el botón INTRO. 2. Para ir a la Lista de música, pulse el botón PARAR () o RETURN. Aparece la pantalla Lista de música. 3. Pulse el botón AMARILLO (C) para cambiar a Modo Edic. 4. Pulse ▲▼◄► para seleccionar la pista que desee. A continuación, pulse INTRO. Repita este procedimiento para seleccionar pistas adicionales. • Se marcará el archivo seleccionado. • Para cancelar la selección, pulse de nuevo INTRO para quitar la marca de selección de la pista.

HT-D5200_SPA_1226.indd 47

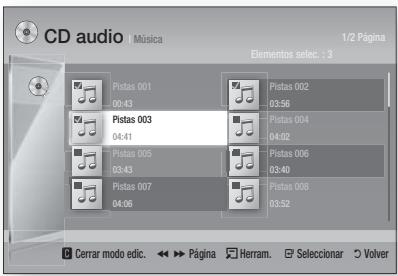

Elementos selec. : 3

(Procesador de señales digitales) Puede seleccionar el modo para optimizar el sonido según sus preferencias.

DSP Herram. " Seleccionar ' Volver

5. Seleccione la pista que desee y pulse el botón TOOLS.

6. Para reproducir las pistas seleccionadas, seleccione Repr. selección en el menú Herram. y pulse INTRO. Música 1/3

SMART SOUND MP3 ENHANCER POWER BASS USER EQ DSPOFF • SMART SOUND : este botón regulará y estabilizará el nivel de volumen frente a un cambio drástico de volumen al cambiar canales o durante una transición de escenas. • MP3 ENHANCER : esto ayudará a mejorar la experiencia del sonido (ej. música en mp3). Puede escalar el nivel de sonido de MP3 (24 kHz, 8 bits) a un nivel de sonido de CD (44,1 kHz, 16 bits). • POWER BASS : esta función enfatiza los tonos graves proporcionando unos efectos de sonido sordos. • USER EQ : puede configurar manualmente los ajustes del ecualizador a su gusto.

 La función DSP sólo está disponible con fuentes

7. Para volver Modo Edic., pulse PARAR o

RETURN. 8. Para salir de Modo Edic., pulse el botón AMARILLO (C).

 Puede crear una lista de reproducción de

de audio estéreo como CDDA, MP3, etc.

V-SOUND (Sonido virtual)

Produce un sonido realista a través del sistema de audio de 2,1 canales con la ayuda de efectos virtuales; esto le proporciona la sensación de estar escuchando un sistema de audio de 5.1 canales.

hasta 99 pistas en un CD de audio (CD-DA).

V-SOUND Pulse el botón V-SOUND.

Cada vez que pulse el botón, la selección cambiará como se muestra a continuación: V.SOUND ON V.SOUND OFF

HT-D5200_SPA_1226.indd 48

Reproducción de una imagen

G Si inserta e reproductor iPod en la base de acoplamiento de iPod que ya conectada al sistema, los archivos de vídeo del reproductor iPod se pueden reproducir a través del TV conectado.

B Visualización de archivos de fotografías

Si la señal de vídeo no se sincroniza correctamente con la señal de audio, pulse iPod

SYNC en el mando a distancia para corregir la sincronización.

 Antes de poder reproducir los archivos de vídeo en el reproductor iPod, los terminales de audio/vídeo del TV deben conectarse utilizando el cable Compuesto.

 Los modelos que se incluyen a continuación admiten los ajustes de sincronización de vídeo y audio. Pulse iPod SYNC en el mando a distancia para cambiar la demora de audio.  Modelos admitidos: classic/3G nano/4G nano/120GB classic/160GB Classic/5G nano

1. Conecte una memoria USB que contenga archivos JPEG o introduzca un disco que contenga archivos JPEG.

2. Pulse los botones ◄► para seleccionar Mi contenido y, a continuación, pulse el botón INTRO tras pulsar los botones▲▼ para seleccionar Fotos. 3. Pulse los botones ▲▼◄► para seleccionar la carpeta que desee reproducir y, a continuación, pulse el botón INTRO. 4. Pulse los botones ▲▼◄► para seleccionar la foto que desee reproducir y, a continuación, pulse el botón INTRO.

 No puede ampliar los subtítulos ni el gráfico

PG en el modo de pantalla completa.

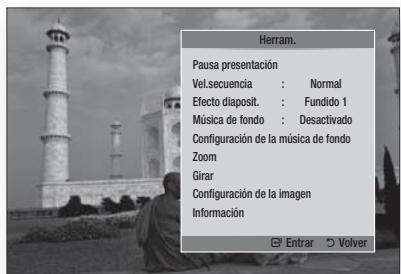

Utilización del botón TOOLS

Durante la reproducción de la presentación, puede utilizar diversas funciones pulsando el botón TOOLS.

Puede disfrutar de un sonido surround más natural y vivo con tonos de sonido enriquecidos. Puede ajustar la profundidad del sonido utilizando las opciones de nivel.

Pausa presentación Vel.secuencia : Normal Efecto diaposit. : Fundido 1 Música de fondo : Desactivado Configuración de la música de fondo Zoom Girar Configuración de la imagen Información

No  Alto  Medio  Bajo

 Está disponible en modo FM.

S/W LEVEL Puede ajustar el nivel del subwoofer.

• Pausa presentación : se selecciona para hacer una pausa en la presentación.

• Vel.secuencia : se selecciona para hacer una pausa en la presentación. • Efecto diaposit. : selecciona el efecto de la presentación.

HT-D5200_SPA_1226.indd 49

• Música de fondo : se selecciona para escuchar música mientras se ve una imagen. • Configuración de la música de fondo : se selecciona para definir el mondo del menú de inicio. • Zoom : se selecciona para ampliar la imagen actual. (Se amplía hasta 4 veces) • Girar : se selecciona para girar la imagen. (Esto hará girar la imagen a la derecha o a la izquierda.) • Configuración de la imagen : se selecciona para ajustar la calidad de la imagen. • Información : muestra la información de la imagen, incluido el nombre y el tamaño, etc.

 Si el sistema está conectado a un TV

compatible con BD Wise que tenga definido

BD Wise en Encendido, no aparecerá el menú de ajustes de la imagen.  Antes de poder activar la función de música de fondo, el archivo de foto debe existir en el mismo soporte de almacenamiento junto con el archivo de música. No obstante, la calidad del sonido puede verse afectada por la velocidad de bits del archivo MP3, el tamaño de la foto y el método de codificación.

 Los archivos de vídeo con una velocidad de

bits alta de 20 Mbps o más se pueden detener durante la reproducción.

Reproducción de un dispositivo de

almacenamiento USB F

En modo de parada, conecte el dispositivo de almacenamiento USB al puerto USB del panel frontal del producto.

Vídeos Disposit. conectado Photos

Pulse el botón INTRO.

Pulse los botones ▲▼◄► para seleccionar los vídeos, música o fotos que desee y, a continuación, pulse el botón

Para la reproducción de archivos de de vídeo, música o fotos, consulte de la página

 Debe retirar con seguridad del dispositivo de almacenamiento USB (ejecutando la función

“Quitar USB con seguridad”) para evitar posibles daños en la memoria USB. Pulse el botón MENU para ir al menú de inicio y seleccione el botón AMARILLO (C) y pulse el botón INTRO.

 Si inserta el disco al reproducir el dispositivo de almacenamiento USB, el modo de dispositivo cambia automáticamente a “BD/DVD”.

Puede utilizar la conexión USB para reproducir archivos multimedia (MP3, JPEG, DivX, etc.) descargados desde el dispositivo de almacenamiento USB.

1. Vaya al menú de inicio.

HT-D5200_SPA_1226.indd 50

Utilización de los botones del mando a distancia

1. Pulse el botón FUNCTION para seleccionar FM. 2. Sintonice la emisora que desee. • Sintonización de presintonía 1: primero debe añadir la frecuencia que desee como una presintonía. Pulse el botón PARAR () para seleccionar PRESET y, a continuación, pulse el ) para seleccionar la botón TUNING/CH ( emisora predefinida. • Sintonización manual: pulse el botón PARAR () para seleccionar MANUAL y, a continuación, pulse ) para sintonizar en una el botón TUNING/CH ( frecuencia más alta o más baja. • Sintonización automática: pulse el botón PARAR () para seleccionar MANUAL y, a continuación, ) mantenga pulsado el botón TUNING/CH ( para buscar automáticamente la banda.

Ajuste de Mono/Estéreo

Pulse el botón MO/ST. • Cada vez que se pulsa el botón, el sonido cambia entre STEREO y MONO. • En un área de recepción pobre, seleccione MONO para una emisión clara sin interferencias.

Preajuste de emisoras

Ejemplo: preajuste de FM 89.10 en la memoria 1. Pulse el botón FUNCTION para seleccionar FM. ) para 2. Pulse el botón TUNING/CH ( TUNER seleccionar <89.10>. MEMORY 3. Pulse el botón TUNER MEMORY. C • El NÚMERO parpadea en pantalla. 4. Pulse de nuevo el botón TUNER MEMORY. • Pulse el botón TUNER MEMORY antes de que desaparezca el número de la pantalla. • El NÚMERO desaparece de la pantalla y la emisora se almacena en memoria. 5. Para memorizar otra emisora, repita los pasos del 2 al 4. • Para sintonizar una emisora predefinida, pulse el botón TUNING/CH ( ) para seleccionar un canal.

Información sobre emisiones RDS Utilización de RDS (Sistema de datos de radio) para recibir emisoras de FM RDS permite a las emisoras de FM enviar una señal adicional junto con sus señales de programación normales.

Por ejemplo, las emisoras envían sus nombres de emisora, así como información sobre el tipo de programa que emiten, como deportes o música, etc. Al encender una emisora de FM que proporciona el servicio RDS, se ilumina en pantalla el indicador de RDS.

Descripción de la función RDS

• PTY (Tipo de programa): muestra el tipo de programa que se esté emitiendo. • PS NAME (Nombre de servicio de programa): indica el nombre de la emisora y se compone de 8 caracteres. • RT (Texto de radio): descodifica la emisión de texto mediante una emisora (si hay alguna) y se compone de un máximo de 64 caracteres. • CT (Hora de reloj): descodifica el reloj en tiempo real de la frecuencia de FM. Es posible que algunas emisoras no transmitan la información de PTY, RT o CT; por tanto, es posible que no se vea en todos los casos. • TA (Anuncio de tráfico): TA ON/OFF muestra que están en curso los anuncios de tráfico.

 Es posible que RDS no funcione correctamente si la emisora sintonizada no transmite debidamente la señal de RDS o si la potencia de la señal es débil.

HT-D5200_SPA_1226.indd 51

Audición de la radio

Para mostrar las señales de RDS Para buscar un programa utilizando los

Puede ver en pantalla las señales de RDS que la emisora envía.

códigos de PTY RDS DISPLAY Pulse el botón RDS DISPLAY mientras escucha una emisora de FM.

• Cada vez que pulse el botón, la pantalla cambia para mostrar la siguiente información: PS NAME RT CT Frecuencia

(Servicio de programas)

Mientras busca, aparece <PS NAME> y se mostrarán los nombres de las emisoras. <NO PS> aparece si no se envía ninguna señal.

Al buscar, aparece <RT> y, a continuación, los mensajes de texto que la emisora envía. Aparece <NO RT> si no se envía ninguna señal.

• La búsqueda de PTY sólo es aplicable a emisoras predefinidas. • Para detener la búsqueda en cualquier momento durante el proceso, pulse el botón PARAR () mientras busca. • Existe un límite de tiempo para realizar los pasos siguientes. Si se cancela el ajuste antes de terminar, inicie de nuevo a partir del paso 1. • Al pulsar los botones en el mando a distancia principal, asegúrese de que ha seleccionado la emisora de FM utilizando el mando a distancia principal. RDS DISPLAY

Frecuencia de emisora (sin servicio RDS)

Información sobre los caracteres mostrados en pantalla

Cuando la pantalla muestra las señales PS o RT, se utilizan los siguientes caracteres. • La ventana de la pantalla no puede diferencia entre las letras mayúsculas y minúsculas y siempre utiliza letras en mayúscula. • La ventana de la pantalla no puede mostrar letras con acentos; <A,> por ejemplo, puede aparecer para las <A’s> con acento como <À, Â, Ä, Á, Å y Ã.>

Indicación de PTY (Tipo de programa)

1. Pulse el botón PTY SEARCH mientras escucha una emisora de FM.

2. Pulse el botón PTY- o PTY+ hasta que el código de PTY que desee aparezca en pantalla. • La pantalla le proporciona los códigos de PTY que se describen a la derecha. 3. Pulse de nuevo el botón PTY SEARCH, mientras aún se encuentra en pantalla el código de PTY seleccionado en el paso anterior. • La unidad central busca 15 emisoras de FM predefinidas, se detiene cuando encuentra la seleccionada y sintoniza dicha emisora.

y función PTY-SEARCH Una de las ventajas del servicio RDS es que puede localizar un tipo concreto de programa entre los canales predefinidos especificando los códigos de PTY.

HT-D5200_SPA_1226.indd 52

Conexión de un iPod/iPhone utilizando

el cable USB Mi contenido

Si el sistema está conectado a un iPod/iPhone, puede reproducir música en el iPod/iPhone utilizando el sistema.

1. Conecte el iPod/iPhone utilizando el cable USB en el puerto USB frontal.

• El iPod se enciende automáticamente. • Aparece el mensaje “iPod” en la pantalla del TV. 2. Pulse el botón INTRO. 3. Seleccione el archivo de música que desee reproducir. - Puede utilizar el mando a distancia del producto para controlar las funciones sencillas de reproducción como los botones REPRODUCIR, PAUSA, PARAR, # /$ y  /. (Consulte la página 15.)

 La reproduccion de video solo es posible si se

utiliza la base de acoplamiento del iPod.

 Si desea volver a los menús del iPod con el reproductor iPod conectado utilizando el cable USB, pulse FUNCTION en el mando a distancia o pulse en el panel frontal del sistema y seleccione R. IPOD. El modo de FUNCTION

cambia como se indica a continuación: BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM Conexión de un iPod/iPhone utilizando la base de acoplamiento

Si el sistema está conectado a una base de acoplamiento específica de iPod/iPhone, puede reproducir música o vídeo en el iPod/iPhone utilizando el sistema. FM ANT LAN iPod

1. Enchufe el conector de la plataforma del iPod a la toma iPod en la parte trasera del producto.

2. Coloque el iPod en su plataforma. • El iPod se enciende automáticamente. • Aparece el mensaje “iPod” en la pantalla del TV. 3. Pulse el botón INTRO. 4. Pulse los botones ◄▲▼ para seleccionar Música y pulse el botón INTRO. 5. Seleccione el archivo de música que desee reproducir. - Puede utilizar el mando a distancia del producto para controlar las funciones sencillas de reproducción como los botones REPRODUCIR, PAUSA, PARAR, #/ $, /  y REPEAT. Consulte la página 15.

 Ajuste el volumen a un nivel moderado antes de conectar el iPod y el producto.

 Cuando el producto está encendido y conecte un iPod, la unidad se cargará con la batería del iPod.

 Asegúrese de conectar el conector de la

plataforma de forma que la etiqueta “▲” esté hacia arriba.

Visualización de una película

Puede reproducir archivos de vídeo almacenados en el reproductor iPod conectándolo al producto. 1. Enchufe el conector de la plataforma del iPod a la toma iPod en la parte trasera del producto. 2. En la pantalla del iPod, vaya a Vídeos > Config. y defina la opción TV Out y la señal de TV. 3. Coloque el iPod en su plataforma. • Aparece el mensaje “iPod” en la pantalla del TV. 4. Pulse el botón INTRO. 5. Pulse los botones ◄► para seleccionar Vídeos y, a continuación, pulse el botón INTRO.

HT-D5200_SPA_1226.indd 53

6. Seleccione el archivo de vídeo que reproducir. - Puede utilizar el mando a distancia del producto para controlar las funciones sencillas de reproducción como los botones REPRODUCIR, PAUSA, PARAR, # /$ y  /. (Consulte la página 15.)

 Debe tener la salida de VIDEO (Compuesto)

conectada al TV para ver video del iPod. (Consulte la página 20.)

Si desea ver el video del iPod a través de la salida VIDEO, defina Anynet+ (HDMI-CEC) en No. No aparecerá en la pantalla de TV ninguna otra pantalla que la de reproducción. Compruebe otras pantallas en el reproductor iPod. Si el iPod conectado no admite la reproducción de video, aparecerá el mensaje "Playing video files is not supported on this iPod model." (No se admite reproducir archivos de video de este modelo de iPod) al seleccionar el menú de Video. Si desea volver a los menús del iPod con el reproductor iPod conectado utilizando la base de acoplamiento, pulse FUNCTION en el mando a distancia o pulse en el panel frontal del sistema y seleccione R. IPOD. El modo de FUNCTION

cambia como se indica a continuación : BD/DVD D. IN AUX R. IPOD H. IN1 H. IN2 FM Modelos de iPod/iPhone que se pueden utilizar con este producto

 iPod touch (3a generación)  iPod touch (2a generación)  iPod touch (1a generación)  iPod classic  iPod con vídeo  iPod con conector de acoplamiento  iPod con Click Wheel     

iPod nano (5a generación) iPod nano (4a generación) iPod nano (3a generación) iPod nano (2a generación) iPod nano (1a generación)

 “Made for iPod” significa que un accesorio electrónico ha sido diseñado para conectar específicamente al iPod y ha sido certificado por el fabricante para que esté conforme con los estándares de rendimiento de

 “Made for iPhone” significa que un accesorio electrónico ha sido diseñado para conectar específicamente al iPhone y ha sido certificado por el fabricante para que esté conforme con los estándares de rendimiento de Apple.

 Apple no es responsable del funcionamiento de este dispositivo ni de su conformidad con los estándares de seguridad y de normativa.

 Es posible que el control de volumen no funcione con normalidad con los modelos de iPod e iPhone no mencionados anteriormente. Si tiene un problema con cualquiera de los modelos mencionados anteriormente, actualice el software del iPod/iPhone a la última versión.

 Dependiendo de la versión de software del iPod, es posible que se produzcan problemas de control. Esto no representa ninguna avería en el sistema de cine en casa.

 Dependiendo de la versión de software o del tipo de iPod, es posible que algunas operaciones sean diferentes. Instale el software de iPod más reciente. (Recomendado.)

 Algunas acciones como iPod SYNC dependen de la fuente de vídeo o del modelo de iPod que tenga.  Puede disfrutar de música o vídeos a través de la función BD/DVD y disfrutar de música, vídeos o fotos a través de la función Remote iPod. Tiene que utilizar la base de acoplamiento de iPod Dock para disfrutar de los vídeos y fotos.

 No se garantiza la reproducción de contenido de aplicaciones a través del producto.

Recomendamos la reproducción de contenido descargado en el iPod.

 Si tiene un problema al utilizar el iPod, visite www. apple.com/support/ipod

HT-D5200_SPA_1226.indd 54

Lea las instrucciones siguientes antes de utilizar el servicio de red.

1. Conecte el producto a la red. (Consulte de la página 22 a la 23.) 2. Configure los ajustes de red. (Consulte de la página 33 a la 36.)

Utilización de Smart Hub

Utilizando Smart Hub, puede crear un flujo de datos de películas, vídeos y música desde Internet, acceder a diversas aplicaciones gratuitas y verlas en el TV. El contenido de la aplicación incluye noticias, deportes, previsiones meteorológicas, índices bursátiles, mapas, fotos y juegos.

3. Aparece la pantalla de Smart Hub.

 Algunas aplicaciones sólo están disponibles en algunos países.

Puede disfrutar de diversos servicios de red como Smart Hub o BD-LIVE conectando el producto a la red.

Información adicional

4. Aparece la pantalla de los términos del acuerdo de servicio.

Si está de acuerdo, pulse los botones ◄► para seleccionar Acepto y, a continuación, pulse el botón INTRO.

 Las pantallas pueden tardar unos segundos en aparecer.

5. Aparece la pantalla de actualización de servicio para instalar una serie de servicios y aplicaciones. Una vez hecho, se cierra. Las aplicaciones y los servicios descargados aparecen en la pantalla de Smart Hub. Esto puede tardar algo.

✎ NOTA También puede iniciar esta función pulsando el botón SMART HUB del mando a distancia.

 Smart Hub puede cerrarse momentáneamente durante el proceso de instalación.

 Es posible que aparezca un número de

Inicio de Smart Hub por primera vez

Para iniciar Smart Hub por primera vez, siga estos pasos: 1. Vaya al menú de inicio.

pantallas tras la instalación. Puede pulsar el botón INTRO para cerrarlas o dejarlas que se cierren por sí mismas.

6. Para iniciar una aplicación, pulse los botones ▲▼◄► para resaltar un accesorio y pulse el botón INTRO.

2. Pulse los botones ◄► para seleccionar

Internet y, a continuación, pulse el botón INTRO.

HT-D5200_SPA_1226.indd 55

Visión general de Smart Hub 1

Menú de navegación : muestra los botones del mando a distancia que puede utilizar para desplazarse en Smart Hub.

• ROJO (A) : para iniciar sesión en Smart Hub. • VERDE (B) : para ordenar las aplicaciones. • AMARILLO (C) : para editar las aplicaciones. • AZUL (D) : para cambiar los ajustes de Smart Hub.

Mis aplicaciones : muestra la galería personal de aplicaciones que se pueden añadir, modificar y borrar.

a Ini.ses b Ordenar por Modo edic. d Config.

Comercial : muestra la guía de Smart Hub, una

1 introducción sobre el producto e información sobre la nueva aplicación. Your Video : facilita recomendaciones para vídeos basándose en sus gustos. • Le permite ver recomendaciones de películas basándose en sus preferencias anteriores. • Le permite seleccionar una película, muestra una lista de proveedores de VOD (Video on Demand) que tenga la película y le permite 2 seleccionar un proveedor para el flujo de datos. (El flujo de datos no está disponible en algunas áreas.) • Para obtener instrucciones sobre el uso de Su vídeo, visite www.samsung.com. • Esta función está limitada a ciertas regiones. Search : Proporciona una búsqueda integrada de los proveedores de vídeo y los dispositivos AllShare conectados. • Se puede utilizar al mismo tiempo que Smart Hub (excepto cuando se esté viendo un disco Blu-ray). 3 • Para un acceso sencillo, utilice el botón SEARCH del mando a distancia. • Para obtener instrucciones sobre el uso de la función de búsqueda, visite www. samsung.com. 4

Samsung Apps : Puede descargar diversas servicios de aplicaciones gratuitas.

Recomendado : muestra el contenido recomendado gestionado por Samsung.

 Samsung Electronics no se hace responsable

legal de ninguna interrupción del servicio de

Smart Hub causado por el proveedor de servicio sea cual sea la razón. El servicio Smart Hub permite descargar y procesar datos a través de Internet para poder disfrutar del contenido en la pantalla de TV. Si la conexión a Internet es inestable, es posible que el servicio se demore o se interrumpa. Además, es posible que el producto se apague automáticamente en respuesta al estado de Internet. Si esto ocurre, compruebe la conexión a Internet e inténtelo de nuevo. Es posible que los servicios de las aplicaciones sólo se faciliten en inglés y el contenido disponible podría variar, dependiendo de su área. Para más información sobre un servicio de Smart Hub, visite el sitio web del proveedor de servicio aplicable. El proveedor de servicios puede cambiar los servicios facilitados de Smart Hub sin aviso previo. El contenido del servicio de Smart Hub puede diferir dependiendo de la versión de firmware del producto. De pago: el contenido DivX con protección de copia sólo se puede reproducir a través de un cable HDMI.

HT-D5200_SPA_1226.indd 56

Creación de una cuenta

A través del mando a distancia, puede utilizar el teclado en pantalla para introducir letras, números y símbolos.

Para establecer su propia configuración de Smart

Hub, cree su propia cuenta de Smart TV. Para crear una cuenta, siga estos pasos: 1.

Pulse el botón ROJO (A) del mando a distancia.

Aparece la pantalla de inicio de sesión.

El teclado actual. Se utiliza para introducir letras, números y símbolos.

Pulse el botón FULL SCREEN del mando a distancia para cambiar el modo de entrada.

: ab, Ab, AB, números o iconos.

Muestra el modo de entrada actual.

Pulse el botón VERDE (B) del mando a distancia para cambiar el método de entrada. (T9 o ABC)

Pulse el botón TOOLS del mando a distancia para cambiar el idioma.

Pulse el botón RETURN del mando a distancia para borrar un carácter.

a Ini.ses b Ordenar por Modo edic. d Config.

Pulse los botones ▲▼◄► para seleccionar

Crear cuenta y, a continuación, pulse el botón INTRO.

En la pantalla siguiente, seleccione Smart

TV ID y, a continuación, pulse el botón INTRO. Aparece la pantalla de entrada y el teclado.

Utilice el teclado para introducir su dirección de correo electrónico. Esto servirá como ID.

 El teclado funciona como el de un teléfono móvil.

Una vez hecho, pulse el botón INTRO para seleccionar OK y, a continuación, pulse de nuevo el botón INTRO. Vuelve a aparecer la pantalla de creación de cuenta.

Seleccione Contraseña y, a continuación, pulse el botón INTRO. Aparece la pantalla de la contraseña y un teclado.

Utilice el teclado para introducir una contraseña.

La contraseña puede ser una combinación de letras, números y símbolos.

Introducción de texto, números y símbolos

Para introducir texto, pulse el botón numérico del mando a distancia que corresponde a la letra que desee introducir. Pulse rápidamente el botón para introducir una letra que no sea la primera letra de la lista del botó del teclado en pantalla. Por ejemplo, si desea introducir la letra b, pulse rápidamente dos veces el botón 2 del mando a distancia. Para introducir la primera letra de un botón, pulse, suelte y espere. Para desplazarse por el texto, utilice los botones de flecha. Para borrar texto, mueva el cursor a la derecha del carácter que desee borrar y, a continuación, pulse el botón REPEAT. Para cambiar entre mayúscula/minúscula o introducir números o símbolos de puntuación, pulse el botón FULL SCREEN.

 Recordar mi ID y contraseña de Smart TV.

b Método de escritura / Idioma: English

 Pulse el botón ROJO (A) del mando a distancia para mostrar u ocultar la contraseña al introducirla.

HT-D5200_SPA_1226.indd 57

Una vez hecho, pulse el botón INTRO para seleccionar OK y, a continuación, pulse de nuevo el botón INTRO. Vuelve a aparecer la pantalla de inicio de sesión.

Seleccione la flecha abajo situada al lado del campo ID de Smart Hub y, a continuación, pulse el botón INTRO.

Seleccione Confirm. contras. y, a continuación, pulse el botón INTRO.

Seleccione el ID en la lista que aparece y, a continuación, pulse el botón INTRO. Vuelve a aparecer la pantalla de inicio de sesión.

10. Repita los pasos 7 y 8.

11. Cuando vuela a aparecer la pantalla de inicio, seleccione Crear cuenta y, a continuación, pulse el botón INTRO.

Aparece la ventana de confirmación.

Seleccione Contraseña y, a continuación, pulse el botón INTRO. Aparece la pantalla de la contraseña y un teclado.

Utilizando el teclado y el mando a distancia, introduzca la contraseña. Una vez hecho, pulse el botón INTRO, seleccione OK y, a continuación, pulse de nuevo el botón INTRO.

12. Seleccione OK y, a continuación, pulse el botón INTRO. Aparece la ventana para continuar el registro del servicio.

13. Seleccione Ir a Registro y, a continuación, pulse el botón INTRO.

 Si desea que Smart Hub introduzca la

contraseña automáticamente, Recordar mi ID y contraseña de Smart TV después de haber introducido la contraseña y, a continuación, pulse el botón INTRO. Aparece una marca.

Smart Hub introducirá ahora la contraseña automáticamente cuando seleccione o introduzca su ID.

14. Aparece la ventana de registro de la cuenta de servicio.

• Si tiene una cuenta con uno de los proveedores de la lista, puede asociar la cuenta del proveedor y la contraseña de la cuenta del proveedor con su cuenta de Smart TV. El registro facilita el acceso al sitio web del proveedor. Para obtener instrucciones del registro, vaya al paso 2 de gestión de cuentas en el menú de configuración. • Si no tiene ninguna cuenta de proveedor o no desea registrar en este momento las cuentas existentes, seleccione Más tarde y, a continuación, pulse el botón INTRO. También puede dejar que se cierre por sí sola la ventana después de un minuto.

 Debe utilizar una dirección de correo electrónico como un ID.

 Puede registrar hasta 10 cuentas de usuario.

 Necesita una cuenta para utilizar Smart Hub. Inicio de sesión de cuenta Para iniciar sesión en la cuenta de Smart TV, siga estos pasos: 1.

Con la pantalla principal de Smart Hub en el

TV, pulse el botón ROJO (A) del mando a distancia. Aparece la pantalla de inicio de sesión.

Menú de configuración - AZUL (D)

La pantalla del menú de configuración le proporciona acceso a las funciones de administración de cuentas, de reinicio de cuentas y de propiedades de la cuenta. Para acceder al menú de configuración y seleccionar una opción de menú, siga estos pasos: 1.

Pulse el botón AZUL (D) del mando a distancia.

Pulse ▲▼ para seleccionar una opción de menú y, a continuación, pulse el botón INTRO.

A continuación se describe la pantalla del menú de configuración.

 La opción Administrador de servicios del menú de configuración no está disponible en reproductores de discos Blu-ray.

El menú de administración de cuentas contiene funciones que le permiten registrar las cuentas del proveedor, cambiar la contraseña de Smart Hub y borrar o desactivar la cuenta de Smart TV.

HT-D5200_SPA_1226.indd 58

En el menú de ajustes, seleccione Registrar cuenta de servicio y, a continuación, pulse el botón INTRO. Aparece la ventana de registro de la cuenta de servicio.

Pulse los botones de flecha ▲▼ para seleccionar el proveedor de servicios que desee asociar con la cuenta de Smart TV y, a continuación, pulse el botón INTRO.

 Si tiene una cuenta Samsung y desea utilizar la función Samsung Apps, debe registrar aquí la cuenta de Samsung Apps. Consulte la página

62 para obtener información adicional.

Utilizando el mando a distancia y el teclado de la pantalla, introduzca el ID y la contraseña del sitio. Una vez hecho, pulse el botón INTRO.

 Son el ID y la contraseña que normalmente se

utilizan para acceder a su cuenta en este sitio.

Si ha introducido el ID y la contraseña correctamente, aparece el mensaje de que se ha registrado correctamente.

Si ha pulsado INTRO, repita los pasos del 2 al 4 para asociar otro proveedor de servicios.

Una vez hecho, pulse el botón RETURN.

La función de cambio de contraseña le permite cambiar la contraseña de Smart Hub. Para cambiar la contraseña, siga estos pasos: 1.

Seleccione Cambiar contraseña y, a continuación, pulse el botón INTRO.

Introduzca la contraseña actual. Aparece la pantalla siguiente.

En la siguiente pantalla, introduzca una contraseña en la primera línea. Introdúzcala de nuevo en la segunda línea para confirmar.

Aparece la pantallas con el mensaje de que se ha completado el cambio de contraseña.

Pulse el botón INTRO o espere unos 5 segundos a que se cierre la pantalla.

Borrar de lista cuenta TV La función Remove from TV Account List

(Eliminar de lista de cuentas de TV) cancela todas las cuentas de servicio actualmente registradas en la pantalla de registro de cuentas de servicio. Desactivar cuenta La función de desactivación de cuenta desactiva su cuenta de Smart TV y la borra de Smart Hub junto con todos los ajustes de la cuenta.

Administrador de servicios

Este menú es para ajustar el servicio de la aplicación especial. (La relación con la aplicación es como AP New, Ticker etc.)

 Esta función sólo está operativa una vez instalada la aplicación especial.

La función de reinicio inicializa todas las aplicaciones descargadas, borra todas las cuentas y ajustes de usuario del producto y reinicia todos los ajustes de Smart Hub a sus valores por defecto de fábrica. Después Smart Hub se reinicia como si fuera la primera vez que se utiliza. Su cuenta, no obstante, permanece en el servidor de Smart Hub. Para iniciar sesión en la cuenta, introduzca el ID y la contraseña en la pantalla de creación de cuenta.

HT-D5200_SPA_1226.indd 59

Cuenta servicio registro

Si tiene una cuenta con uno de los proveedores de la lista, mediante la función del registro de la cuenta de servicio, puede asociar la cuenta del proveedor y la contraseña de la cuenta del proveedor con su cuenta de Smart TV. Si asocia una cuenta, podrá iniciar fácilmente sesión en la cuenta a través de Smart Hub, sin introducir el nombre de la cuenta o la contraseña. Para utilizar la función de registro de cuenta de servicio, siga estos pasos:

Para utilizar la función de reinicio, siga estos pasos: 1.

En el menú Administración de cuentas, seleccione Reiniciar y, a continuación, pulse el botón INTRO.

Aparece la pantalla de reinicio.

Introduzca la contraseña de seguridad. Esta es la contraseña introducida si configuró una calificación paterna de BD o DVD (consulte la página 38). Si no se ha hecho, introduzca

Tras unos momentos, Smart Hub se reinicia automáticamente. La pantalla puede ponerse en negro y reaparece Smart Hub.

En unos momentos, se inicia el procedimiento de reinicialización.

Para completar la reinicialización, vaya al paso 4 de Inicio de Smart Hub por primera vez. (Consulte la página 55.)

 Si ha olvidado la contraseña, pulse el botón

PARAR ( ) del panel frontal del producto durante más de 5 segundos sin ningún disco insertado.

La opción de menú Propiedades incluye tres funciones que muestran información sobre Smart Hub:

Menú del modo de edición AMARILLO (C)

Las funciones del menú del modo de edición le permiten manipular las aplicaciones en la sección Mis aplicaciones de la pantalla de Smart Hub. Utilizando estas funciones, puede bloquear y desbloquear el acceso a algunas aplicaciones, nueva carpeta y mover aplicaciones a las mismas, cambiar nombre a carpetas, borrar aplicaciones y cambiar la posición de las aplicaciones en la pantalla. Para acceder al menú del modo de edición y seleccionar una opción de menú, siga estos pasos: 1.

Pulse el botón AMARILLO (C) del mando a distancia. Aparece la barra del menú del modo de edición en la parte inferior de la pantalla.

Pulse ▲▼◄► para seleccionar una opción de menú y, a continuación, pulse el botón

INTRO. Las funciones de la barra del menú del modo de edición se describen a continuación.

 Es posible que no aparezca en pantalla algunas

opciones de menú. Para ver estas opciones, pulse ◄► para ir al borde de la pantalla y pulse una vez más para ver las opciones.

 Puede cerrar la barra resaltando la X de la parte inferior derecha y pulsando el botón INTRO.

Incluye información sobre Smart Hub incluido el número de versión, el número de servicios instalados, el uso de la memoria y el ID único del producto.

Términos contrato de servicios

Muestra los términos del acuerdo de servicio.

Pulse el botón AMARILLO (C) del mando a distancia.

Seleccione una aplicación y pulse el botón

INTRO. Aparece una marca encima de la aplicación.

Pulse los botones ▲▼◄► para seleccionar

Mover y, a continuación, pulse el botón INTRO. Sobre la aplicación aparece un icono de cambio de posición.

Pulse ▲▼◄► para mover el icono. Pulse el botón INTRO cuando el icono se encuentre en la posición que elija. La aplicación se traslada a su nueva ubicación.

La función Mover le permite cambiar la posición en la pantalla de una aplicación. Para utilizar la función Mover, siga estos pasos:

HT-D5200_SPA_1226.indd 60

La función de nueva carpeta le permite crear y asignar nombre a nuevas carpetas. Una vez creada la carpeta, puede trasladar a ella la aplicación. Para utilizar la función de nueva carpeta, siga estos pasos:

Pulse el botón AMARILLO (C) del mando a distancia.

Pulse ▲▼◄► para mover el cursor a

Nueva carpeta y, a continuación, pulse el botón INTRO. Aparece la ventana de nueva carpeta junto con un teclado.

Utilice el teclado para introducir el nombre de la carpeta y, a continuación, pulse el botón INTRO.

Se cierra la pantalla de nueva carpeta y aparece Nueva carpeta en la pantalla de Smart Hub.

Para editar elementos en una carpeta

Seleccione una carpeta y, a continuación, pulse el botón INTRO. Se abre la carpeta. Pulse el botón AMARILLO (C) del mando a distancia. Aparecen los botones de edición en la parte inferior de la pantalla. Estos botones funcionan de igual forma que los botones del menú de edición de la pantalla principal. Por ejemplo, para volver a colocar una aplicación a la pantalla principal de Mis aplicaciones: 1.

Seleccione la aplicación.

Seleccione Mover a carpeta y pulse el botón

INTRO. Aparece la ventana Mover a carpeta.

Seleccione Mis aplicaciones y, a continuación, pulse el botón INTRO. Se cierra la ventana Mover a carpeta y la aplicación vuelve a la pantalla principal de

La función Mover a carpeta le permite trasladar una aplicación a una carpeta. Para utilizar la función de traslado a carpeta, siga estos pasos:

La función Cambiar nombre de carpeta permite cambiar el nombre a las carpetas. Para utilizar la función Cambiar nombre de carpeta, siga estos pasos:

Pulse el botón AMARILLO (C) del mando a distancia.

Seleccione una aplicación y pulse el botón

Pulse el botón AMARILLO (C) del mando a distancia.

Pulse ▲▼◄► para seleccionar Mover a carpeta y, a continuación, pulse el botón

INTRO. Se abre la ventana Mover a carpeta.

Seleccione y ▲▼◄► para seleccionar una carpeta y, a continuación, pulse el botón

Seleccione y ▲▼◄► para seleccionar una carpeta y, a continuación, pulse el botón

INTRO. Aparece el mensaje de que se ha trasladado a la carpeta y se cierra. La aplicación se ha trasladado a la carpeta.

Pulse ▲▼◄► para seleccionar Cambiar nombre de carpeta y, a continuación, pulse el botón INTRO. Aparece la ventana de cambio de nombre de carpeta junto con un teclado.

Utilice el teclado para introducir el nuevo nombre y, a continuación, pulse el botón

INTRO. La ventana de cambio de nombre se cierra y el nuevo nombre aparece debajo de la carpeta.

Para acceder a la aplicación de una carpeta

Cierre el menú del modo de edición.

En Mis aplicaciones, pulse ▲▼◄► para seleccionar una carpeta y, a continuación, pulse el botón INTRO. Se abre la carpeta.

Seleccione una aplicación y pulse el botón

INTRO. Se inicia la aplicación o el servicio de la aplicación.

HT-D5200_SPA_1226.indd 61

La función de bloqueo le permite bloquear algunas aplicaciones en Mis aplicaciones de forma que no pueda abrirse sin introducir el código de seguridad paterno.

Para utilizar la función de bloqueo, siga estos pasos:

La función de eliminación le permite borrar una aplicación de Mis aplicaciones. Para utilizar la función de borrado, siga estos pasos:

1. Pulse el botón AMARILLO (C) del mando a distancia. 2. Seleccione y ▲▼◄► para seleccionar una aplicación y, a continuación, pulse el botón INTRO. 3. Seleccione y ▲▼◄► para seleccionar Borrar y, a continuación, pulse el botón INTRO. Aparece el mensaje, “¿Desea borrar los elementos selecc.?”. 4. Seleccione Sí y, a continuación, pulse el botón INTRO. Se borra la aplicación.

Pulse el botón AMARILLO (C) del mando a distancia.

Seleccione y ▲▼◄► para seleccionar una aplicación y, a continuación, pulse el botón

INTRO. Si se puede bloquear la aplicación, se activa la opción de menú Bloquear.

Seleccione ▲▼◄► para seleccionar

Bloquear y, a continuación, pulse el botón INTRO. Aparecerá la ventana de seguridad.

Introduzca el código de seguridad paterno

(consulte la página 38). Si no ha creado ningún código de seguridad paterno, introduzca 0000.

Pulse el botón INTRO. Aparece la ventana de bloqueo de servicio confirmando el bloqueo y se cierra. Aparece un símbolo de bloqueo al lado de la aplicación.

Pulse el botón AMARILLO (C) del mando a distancia.

Pulse ▲▼◄► hasta seleccionar una aplicación bloqueada y, a continuación, pulse el botón INTRO. Seleccione y ▲▼◄► para seleccionar Desbloquear y, a continuación, pulse el botón INTRO. Aparecerá la ventana de seguridad. Introduzca el código de seguridad paterno (consulte la página 38). Si no ha creado ningún código de seguridad paterno, introduzca 0000. Pulse el botón INTRO. Aparece la ventana de bloqueo de servicio liberado confirmando que el bloqueo se ha liberado y se cierra.

Menú de clasificación - VERDE (B)

Las funciones del menú de clasificación le permiten ordenar las aplicaciones de Mis aplicaciones por nombre, fecha, frecuencia, categoría, preferencias de usuario. Si se cambia manualmente la posición de una aplicación, el menú Ordenar resalta automáticamente Definido por el usuario al iniciarse. Para ordenar las aplicaciones en Mis aplicaciones, siga estos pasos: 1. Pulse el botón VERDE (B) del mando a distancia. 2. Pulse los botones ◄► hasta seleccionar el método de clasificación y, a continuación, pulse el botón INTRO. Smart Hub ordena las aplicaciones mediante el método elegido.

Samsung Apps le permite descargar aplicaciones y servicios de pago o gratuitas en su reproductor de discos Blu-ray y verlos o usarlos en su TV. Estas aplicaciones y servicios incluyen vídeos, música, fotos, juegos, noticias, deportes, etc. Las nuevas aplicaciones aparecen en Mis aplicaciones. Las aplicaciones y servicios adicionales se añaden de forma regular.

HT-D5200_SPA_1226.indd 62

Para descargar aplicaciones de pago, tiene que crear una cuenta de Samsung y añadir una tarjeta de crédito a la cuenta.

Para crear una cuenta de Samsung, visite www. samsung.com:

 Es posible que este servicio no se facilite en algunos países.

Acceso a la pantalla Samsung Apps

Para acceder a Samsung Apps, pulse los botones ▲▼◄► para desplazarse al área de Samsung Apps en la pantalla principal de Smart Hub y, a continuación, pulse el botón INTRO. Aparece la pantalla Samsung Apps.

 Si es la primera vez que se accede a esta pantalla, aparece la ventana de términos del servicio. Seleccione Acepto y pulse el botón

Utilización de la pantalla Samsung Apps

Para utilizar la pantalla Samsung Apps, siga estos pasos: 1.

Pulse los botones ◄► para ir a la lista de categorías de la izquierda.

Pulse ▲▼ para resaltar una categoría. En unos segundos, la pantalla Samsung Apps muestra las aplicaciones de dicha categoría.

Las fichas Ordenar aparecen en la parte superior.

Pulse el botón ► para ir a a las aplicaciones o servicios que aparecen.

Pulse los botones ▲▼◄► hasta seleccionar una aplicación o servicio y, a continuación, pulse el botón INTRO.

Aparece la pantalla Inf. de la aplicación que describe el servicio o la aplicación.

Seleccione Descargar ahora y, a continuación, pulse el botón INTRO. Si la aplicación o el servicio es gratuito, se descarga y se ejecuta. Si no lo es, y tiene una tarifa, siga las instrucciones de la pantalla para completar la descarga.

 La descarga de algunas aplicaciones es gratuita, pero requiere registrarse con el proveedor o utilizar una cuenta de pago con el proveedor.

 Las aplicaciones y servicios descargados desde Samsung Apps aparecen en Mis aplicaciones.

Puede acceder a las fichas Ordenar por de la parte superior de la pantalla utilizando los botones ▲▼◄► Cada ficha muestra los servicios o aplicaciones en la categoría que elija, ordenados por los criterios de la ficha (Recomendados, Más descargados, Más recientes, Nombre). También puede utilizar el botón AZUL (D) del mando a distancia para acceder a las fichas de Ordenar por. Cada vez que pulsa el botón AZUL (D), se cambia la visualización de una ficha de ordenación a la siguiente.

Aplicaciones Samsung por categoría

Están disponibles las siguientes categorías: • Novedades : muestra las aplicaciones recién registradas. • Video : muestra diversos soportes de video como películas, programas de TV y videos de corta duración. • Juego : muestra varios juegos como sudoku y ajedrez. • Deportes : muestra diversos servicios multimedia sobre deportes como información de partidos, imágenes y vídeos de larga duración. • Estilo de vida : incluye varios servicios multimedia sobre estilo de vida como música, herramientas de tratamiento de fotos personales y redes sociales como Facebook y Twitter. • Informacion : incluye diversos servicios de información como noticias, bolsa y meteorología. • Otros : incluye otros servicios diversos.

Mi cuenta le facilita acceso al historial de pedidos y descargas de Samsung Apps y a la pantalla My Apps Cash. Debe tener una cuenta de Samsung Apps para acceder a esta información.

HT-D5200_SPA_1226.indd 63

Para aplicaciones de pago

Si tiene preguntas sobre Samsung Apps, compruebe antes la ayuda. Si no puede utilizar ninguna de las sugerencias, visite www. samsung.com.

Para utilizar la función de ayuda, siga estos pasos: 1. Pulse los botones ▲▼◄► hasta seleccionar Ayuda y, a continuación, pulse el botón INTRO. 2. Pulse ◄► para entrar en la ayuda una vez que aparezca. 3. Pulse ▲▼ para desplazarse por el texto de la ayuda. 4.

Pulse ◄ para salir de la ayuda.

Uso de los botones de color del mando con Samsung Apps

• ROJO (A) (Ini. ses.) : para iniciar sesión en su cuenta de Smart TV. • VERDE (B) (Vista en miniatura/Vista de lista) : para cambiar aplicaciones entre la vista en miniatura y la vista de lista. • AZUL (D) (Ordenar por) : para ordenar las aplicaciones de una categoría por recomendados, más descargados, más recientes o nombre. • Volver : para volver volver al menú anterior.

 Los proveedores pueden añadir o eliminar

servicios de contenido de Internet sin avisar previamente.

Para obtener instrucciones sobre el uso de la función Su vídeo o Buscar, visite www. samsung.com.

Utilización de la función vTuner vTuner es la función para la audición de la radio. Si pulsa el botón vTuner, puede cambiar al accesorio vTuner.

Una vez que el producto se conecta a la red, puede disfrutar de diverso contenido de servicios relacionados con películas utilizando un disco compatible con BD-LIVE.

1. Conecte una tarjeta de memoria USB a la toma USB del frontal del producto y, a continuación, compruebe la memoria restante. El dispositivo de memoria debe tener al menos 1 GB de espacio libre en disco para alojar los servicios de BD-LIVE. 2. Inserte un disco Blu-ray que admita BD-LIVE. 3. Seleccione un elemento entre los diversos contenidos de servicios BD-LIVE que facilita el fabricante del disco.

 La forma de utilizar BD-LIVE y el contenido proporcionado puede diferir dependiendo del fabricante del disco.

Uso de la función AllShare

AllShare le permite reproducir archivos de música, vídeo y fotos ubicados en su PC o en un teléfono móvil compatible con DLNA o un dispositivo de almacenamiento de red en el producto. Para utilizar AllShare con el producto, debe conectar el producto a la red (Consulte las páginas 22 y 23). Para utilizar AllShare con su PC, debe instalar el software de AllShare en el PC. Si tiene un teléfono móvil compatible con DLNA o un dispositivo de almacenamiento de red, puede usar AllShare sin software adicional. Puede descargar el software de PC y obtener instrucciones detalladas sobre la utilización de AllShare en el sitio web de Samsung.com.

Pulse el botón vTuner.

 Puede utilizar la función vTuner después de descargar la aplicación vTuner de from

HT-D5200_SPA_1226.indd 64

Información adicional

Consulte el diagrama que se incluye a continuación cuando este producto no funcione debidamente. Si el problema que experimente no se encuentra en la lista que se incluye a continuación o si dichas instrucciones no sirven de ayuda, apague e producto, desconecte el cable de alimentación y póngase en contacto con el distribuidor autorizado más cercano o con el centro de asistencia técnica de Samsung Electronics.

No puedo expulsar el disco. El iPod no se conecta. No se inicia la reproducción.

La reproducción no se inicia inmediatamente al pulsar el botón Reproducir/Pausa.

No se produce sonido.

El sonido sólo se puede oír en algunos altavoces pero no en los 3.

El mando a distancia no funciona.

• El disco gira pero no se produce ninguna imagen.

• La calidad de la imagen es mala y la imagen tiembla.

Comprobación/Remedio

• ¿Está el cable de alimentación bien enchufado a su toma de corriente? • Apague la unidad y enciéndala de nuevo. • Compruebe el estado del conector del iPod y su plataforma. • Mantenga actualizada la versión de software del iPod. • Compruebe el número de región del BD/DVD. Es posible que no puedan reproducirse los discos BD/DVD adquiridos en el extranjero. • Los CD-ROM y DVD-ROM no se pueden reproducir en este producto. • Asegúrese de que el nivel de calificación sea correcto. • ¿Está utilizando un disco deformado o un disco con arañazos en la superficie? • Limpie el disco. • No se oye nada durante la reproducción rápida, la reproducción lenta y la reproducción por fotogramas. • ¿Están los altavoces correctamente conectados? ¿Se ha personalizado correctamente la configuración de los parlantes? • ¿Está el disco seriamente dañado? • En algunos discos BD/DVD, el sonido se genera sólo desde los parlantes frontales. • Compruebe si los altavoces están debidamente conectados. • Ajuste el volumen. • Al escuchar un CD, la radio o el TV, la salida de sonido se genera sólo en los altavoces delanteros. • ¿Funciona el mando a distancia dentro del alcance de ángulo y distancia? • ¿Se han agotado las pilas? • ¿Ha seleccionado las funciones de modo (TV/BD) del mando a distancia (TV o BD) correctamente? • ¿Está encendido el TV? • ¿Están los cables de vídeo correctamente conectados? • ¿Está el disco sucio o dañado? • No es posible reproducir discos con fallos de fabricación.

No funciona el idioma del audio ni los subtítulos.

• El idioma de audio y subtítulos no funcionarán si el disco no los contiene.

No aparece la pantalla del menú aunque se seleccione su función.

• ¿Está utilizando un disco que contiene menús?

HT-D5200_SPA_1226.indd 65

Información adicional

Solución de problemas

Información adicional

Comprobación/Remedio

No es posible cambiar la relación de aspecto.

• Puede reproducir BD/DVD 16:9 en el modo 16:9 Panorámico, modo 4:3 Letter

4:3 Buzón o 4:3 Pan – Scan, pero los BD/DVD 4:3 se pueden ver sólo en el formato 4:3. Consulte la portada del disco Blu-ray y seleccione la función apropiada.

• El producto no funciona. (Ejemplo: se apaga la unidad o se oye un ruido extraño.)

• El producto no funciona con normalidad.

• Mantenga pulsado el botón PARAR ( ) del mando a distancia durante 5 segundos en modo de ESPERA.

- Si se utiliza la función RESET (REINIC.) se eliminarán todos los ajustes memorizados. No la utilice a menos que sea necesario.

Se ha olvidado la contraseña del nivel de calificación.

• Sin ningún disco en el producto, mantenga pulsado el botón PARAR ( ) del mando a distancia durante más de 5 segundos. Aparece en pantalla INIT y todos los ajustes vuelven a sus valores predeterminados.

Y pulse el botón POWER. - Si se utiliza la función RESET (REINIC.) se eliminarán todos los ajustes memorizados. No la utilice a menos que sea necesario.

No se reciben las emisiones de radio.

• ¿Está la antena correctamente conectada?

• Si la señal de entrada de la antena es débil, instale la antena FM en un área que tenga una buena recepción.

Mientras escucha el audio del TV a través del producto, no se oye nada.

• Si se pulsa el botón EXPULSAR ( ) mientras escucha el audio del TV utilizando la función, las funciones BD/DVD se activan y esto silencia el audio del TV.

Aparece en pantalla "No disponible" .

• En este momento no puede realizarse la función o acción porque:

1. El software del BD/DVD la restringe. 2. El software del BD/DVD no admite la función (ej. ángulos). 3. La función no está disponible en ese momento. 4. Ha solicitado un título, un número de capítulo o un punto de búsqueda que está fuera de rango.

Si la salida HDMI se define en una resolución que no sea compatible con el TV (por ejemplo, 1080p), es posible que pueda ver ninguna imagen en el TV.

• Mantenga pulsado el botón PARAR ( ) (del panel frontal) por más de 5 segundos sin ningún disco cargado. Todos los ajustes volverán a los ajustes originales de fábrica.

No hay salida de HDMI.

• Compruebe la conexión entre el TV y el terminal de HDMI del producto.

• Compruebe si el TV admite la resolución de entrada de HDMI 576p/480p/720p/ 1080i/1080p.

Pantalla de salida de HDMI anormal.

• Si aparecen interferencias en pantalla, significa que el TV no admite HDCP

(protección de contenido digital de ancho de banda alto).

HT-D5200_SPA_1226.indd 66

Comprobación/Remedio

Función PC Share Manager

Puedo ver carpetas compartidas a través de PC Share Manager, pero no puedo ver los archivos.

• Debido a que sólo se muestran los archivos que corresponden a las categorías de imagen, música y película, los archivos que no correspondan a estas categorías no aparecerán.

Información adicional

El vídeo se reproduce de forma intermitente.

• Compruebe si la red es estable.

• Compruebe si el cable de red está debidamente conectado y si la red no está sobrecargada. • La conexión inalámbrica entre el servidor y el producto es inestable. Compruebe la conexión.

La conexión AllShare entre el TV y el PC es inestable.

• La dirección IP bajo la misma subred debe ser única, de lo contrario la colisión de IP puede provocar tal fenómeno

• Compruebe si tiene el cortafuegos activado. Si así es, desactive la función de cortafuegos.

BD-LIVE No puedo conectar al servidor de

• Compruebe si la conexión de red es satisfactoria o no utilizando el menú

Prueba de la red. • Compruebe si el dispositivo de memoria USB está conectado o no con el producto. • El dispositivo de memoria debe tener al menos 1 GB de espacio libre en disco para alojar el servicio de BD-LIVE. Puede comprobar el tamaño disponible en Gestión de datos de BD. (Consulte la página 37.) • Compruebe su el menú Conexión a Internet BD-LIVE está definido en Permitir (todas). • Si fallo todo lo anterior, póngase en contacto con el proveedor de contenido o actualice el firmware más reciente.

Al utilizar el servicio de BD-LIVE, se produce un error.

• El dispositivo de memoria debe tener al menos 1 GB de espacio libre en disco para alojar el servicio de BD-LIVE. Puede comprobar el tamaño disponible en

Gestión de datos de BD. (Consulte la página 37.)

 Cuando se recuperan los ajustes predeterminados de fábrica, todos los datos de usuario almacenados en la BD se borrarán.

HT-D5200_SPA_1226.indd 67

Información adicional

Especificaciones Peso Dimensiones Rango de temperatura de servicio Rango de humedad de servicio Relación de señal/ruido Sensibilidad útil Distorsión armónica total BD (Disco Blu-ray)

429,3 (An) x 58,4 (Al) x 325,1 (Pr.) mm General De +5°C a +35°C De 10 % a 75 % 55 dB Sintonizador de FM 12 dB 0,5 % Velocidad de lectura: 9,834 m/seg. Velocidad de lectura: 6,98 ~ 7,68 m/seg. DVD - Del inglés Digital Versatile Disc Tiempo de reproducción aprox. (Cara simple, Disco de capa simple): 135 min. Velocidad de lectura: 4,8 ~ 5,6 m/seg. Disco CD: 12 cm (DISCO COMPACTO) Tiempo máximo de reproducción: 74 min. Velocidad de lectura: 4,8 ~ 5,6 m/seg. CD: 8 cm (DISCO COMPACTO) Tiempo máximo de reproducción: 20 min. 1 canal: 1,0 Vp-p (75 Ω de carga) Vídeo compuesto Disco Blu-ray: 576i/480i DVD : 576i/480i Y : 1,0 Vp-p (75 Ω de carga) Salida de vídeo Pr: 0,70, Vp-p (75 Ω de carga) Vídeo componente Pb: 0,70, Vp-p (75 Ω de carga) BD : 576i/480i DVD : 576p/480p, 576i/480i 1080p, 1080i, 720p, 576p/480p HDMI Video/Audio Audio multicanal PCM, audio de serie de bits, audio PCM Salida del altavoz delantero 165 W x 2(3 Ω) Salida del altavoz Subwoofer 170 W(3 Ω) Entrada analógica 20Hz~20kHz (±3dB) Respuesta de frecuencias Entrada digital 20Hz~40kHz (±-4dB) Amplificador Índice S/N 70 dB Separación de canales 60 dB Sensibilidad de entrada (AUX)500mV Sistema de altavoces de 2,1 canales Sistema de altavoces Delantero Subwoofer Impedancia 3Ω 3Ω Rango de frecuencia 140 Hz~20 kHz 40 Hz ~ 160 Hz Nivel de presión de sonido de salida 86 dB/W/M 88 dB/W/M Altavoz Entrada nominal 165 W 170 W Entrada máxima 330 W 340 W Delantero : 90 x 207,5 x 68,5 mm Dimensiones (An x Al x Pr.) Subwoofer : 168 x 350 x 285 mm Peso Delantero : 0,67 kg, Subwoofer : 3,80 kg *: Especificación nominal - Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso. - Los pesos y dimensiones son aproximados. - El diseño y las especificaciones pueden cambiar sin previo aviso. - Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

HT-D5200_SPA_1226.indd 68

Contacte con SAMSUNG WORLD WIDE Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente.

Eliminación correcta de las baterías de este producto

(Aplicable en la Unión Europea y en otros países europeos con sistemas de recogida selectiva de baterías.) La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente. Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad.

Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos)

(Aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

HT-D5200_SPA_1226.indd 70

Sistema de Entretenimento Digital

Blu-ray™ de 2,1 Canais manual do utilizador

Manual do utilizador

TERMINAL DE REDE LOCAL TOMADA DE ANTENA FM FICHAS DE SAÍDA DE VÍDEO COMPONENTE Ligue um televisor com entradas de vídeo componentes a estas

CONECTORES DE SAÍDA DAS COLUNAS DE 2.1 CANAIS Para ejectar o disco.

FULL SCREEN Lista de códigos de marcas de televisores

18, 19, 20, 40, 59, 60

COMPONENT PONENT OUT SAÍDA HDMI FM ANT COMPONENT OUT HDMI / desligado

 Assegure-se de que selecciona a Saída digital

✎ NOTA Receptor de AV com Receptor de AV com Receptor de AV com suporte de HDMI suporte de HDMI

suporte de HDMI Ligação

Fluxo de bits (Dolby D recodificado)

suporte de HDMI PCM Até 7.1ch

Ligue à rede utilizando o cabo LAN. Certifique-se de que o cabo LAN està ligado.

Pode seleccionar o idioma pretendido no menu inicial, no menu do disco, etc..

• Menu da ecrã : Seleccione o idioma dos menus no ecrã. • Menu do disco : Seleccione o idioma dos menus no disco. • Áudio : Seleccione o idioma do áudio do disco. • Legenda : Seleccione o idioma das legendas.

• Blu-ray Disc, DVD-VIDEO título 1 capítulo 1 capítulo 2

Utilizar o Menu de Contexto

Seleccionar o Idioma das Legendas

✎ NOTA Seleccionar o Idioma de Áudio

Itens Seleccion. : 3

fontes de áudio estéreo como, por exemplo,

 Certifique-se de que liga o conector da base de modo a que a etiqueta “▲” fique virada para cima.

Ecrã de saída de HDMI irregular.
