Tipo de producto	Cocina independiente
Marca	Jocel
Modelo	JPIC007476
Dimensiones (Al x An x Pr)	85-90 cm x 60 cm x 60 cm
Peso	Aprox. 50 kg
Fuente de alimentación	Eléctrica (230 V, 50 Hz)
Tipo de horno	Convencional con grill
Tipo de placa	Placa vitrocerámica eléctrica con 4 zonas
Funciones del horno	Horneado, asado, descongelado
Limpieza	Interior esmaltado, superficies de fácil limpieza
Características de seguridad	Bloqueo infantil, apagado automático, puerta de tacto frío
Disponibilidad de piezas de repuesto	Disponibles en centros de servicio autorizados
Reparabilidad	Diseño modular para fácil mantenimiento
Clase energética	A (típica)

Preguntas frecuentes - JPIC007476 Jocel

¿Cómo instalo la cocina Jocel JPIC007476?

Asegúrese de que la cocina esté colocada sobre una superficie plana y estable. Conéctela a una toma de corriente 230 V adecuada por un electricista calificado. Permita una ventilación adecuada alrededor del aparato.

¿Puedo usar el grill y el horno simultáneamente?

Sí, las funciones de grill y horno se pueden usar juntas, pero vigile los tiempos de cocción ya que pueden variar.

¿Cómo limpio la placa vitrocerámica?

Use un limpiador para placas vitrocerámicas y un paño suave. Evite esponjas abrasivas. Para residuos quemados, use un raspador diseñado para placas vitrocerámicas.

¿Qué debo hacer si el horno no calienta?

Verifique la fuente de alimentación y asegúrese de que el selector del horno esté configurado correctamente. Si el problema persiste, contacte a un centro de servicio autorizado.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el botón de bloqueo infantil (a menudo marcado con un icono de llave) durante 3 segundos hasta que el indicador se encienda.

¿Puedo reemplazar la luz del horno yo mismo?

Sí, la luz del horno se puede reemplazar por el usuario. Use una bombilla de 25W, 300°C y siga las instrucciones del manual.

¿Cuál es la temperatura máxima del horno?

El horno puede alcanzar hasta 250°C para cocción convencional.

¿Por qué la placa se apaga automáticamente?

Esta es una característica de seguridad. La placa se apagará automáticamente si no se cambia la configuración de calor durante un tiempo determinado o si se detecta sobrecalentamiento.

¿Dónde puedo encontrar el manual de usuario para descargar?

Puede descargar el manual en PDF desde notice-facile.com o el sitio web oficial de Jocel.

¿Es reparable la cocina si falla un componente?

Sí, las piezas de repuesto como elementos calefactores y termostatos están disponibles a través de centros de servicio autorizados. El diseño permite un reemplazo fácil.

MANUAL DE USUARIO JPIC007476 Jocel

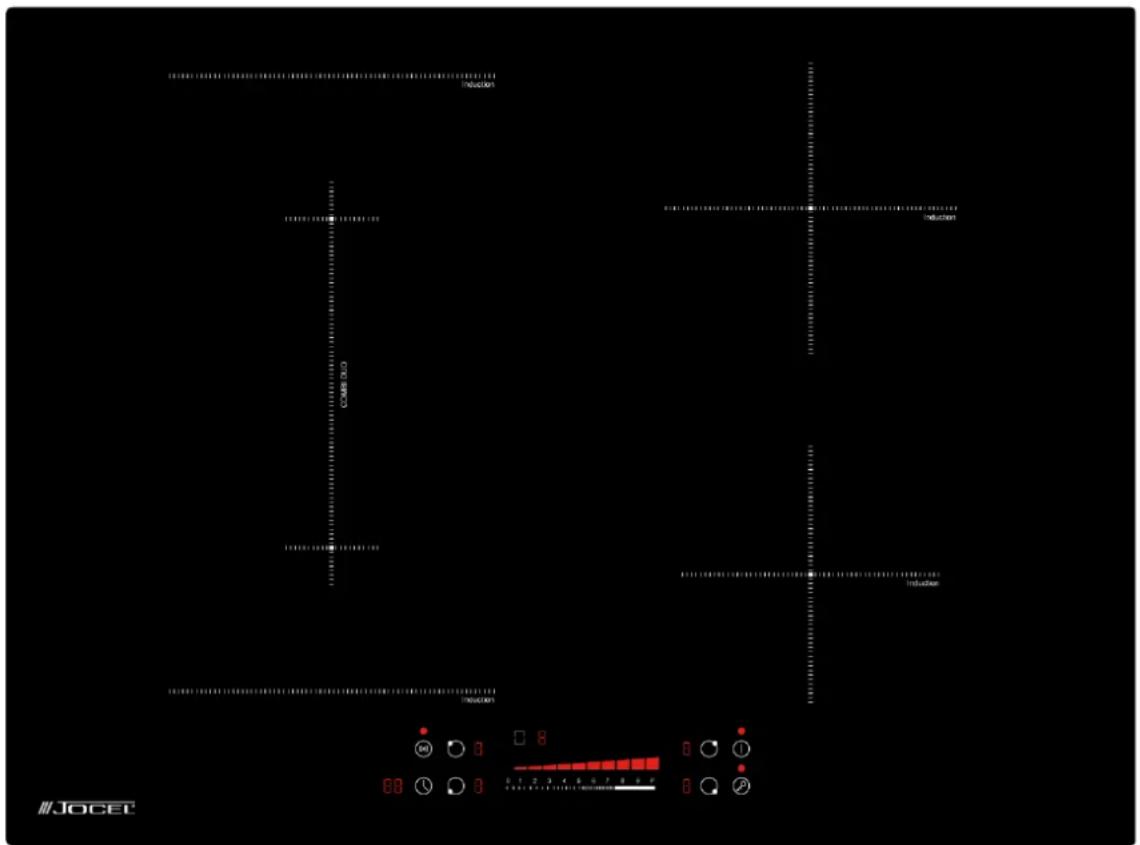

PLACA DE INDUÇÃO COMBI DUO PLACA DE INDUCCIÓN COMBI DUO INDUCTION HOB COMBI DUO

JPIC007476

Utilizar o Temporizador

Utilizar o Temporizador como “Lembrete de Minutos”

ÁREA COMBINADA (COMBI DUO) - Utilizar como 1 Zona Combinada

ADVERTENCIAS DE SEGURIDAD

Su seguridad es importante para nosotros. Por favor, lea esta información antes de utilizar la placa vitrocerámica.

INSTALACIÓN

Peligro de descarga eléctrica

• Desconecte el aparato de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento.
• Es esencial y obligatorio contar con un buen sistema de cableado con conexión a tierra.
• Todas las modificaciones realizadas en el sistema de cableado doméstico deben ser hechas solamente por un electricista cualificado.
• No seguir esta recomendación puede resultar en descargas eléctricas o muerte.

Peligro de corte

• Tenga cuidado con los bordes del panel, están afilados.
• No seguir esta precaución puede resultar en lesiones o cortes.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• Lea con atención estas instrucciones antes de instalar o utilizar el aparato.
• No debe colocar materiales o productos combustibles sobre este aparato en ningún momento.
• Por favor, entregue esta información a la persona responsable para la instalación del aparato para reducir el coste de instalación.
• Lea atentamente estas instrucciones antes de instalar o utilizar el aparato.
• No debe colocar materiales o productos combustibles sobre este aparato en ningún momento.
• Por favor, entregue esta información a la persona responsable para la instalación del aparato para reducir el coste de instalación.
• Para evitar cualquier peligro, este aparato deberá ser instalado de acuerdo con estas instrucciones de instalación.
• Este aparato debe ser instalado de forma adecuada y conectado a tierra solo por una persona debidamente cualificada.
• Este aparato debe ser conectado a un circuito que cuente con un interruptor de aislamiento que ofrezca una desconexión total de la fuente de alimentación.
• No instalar el aparato de forma correcta puede anular la garantía o cualquier reclamación de responsabilidad.

OPERACIÓN Y MANTENIMIENTO

Peligro de descarga eléctrica

• No cocine sobre una placa de vitrocerámica que esté rota o tenga fisuras. Si la superficie de la placa vitrocerámica está rota o tiene fisuras, desconecte inmediatamente el aparato de la fuente de alimentación (toma de corriente) y póngase en contacto con un electricista cualificado.
• Desconecte la placa vitrocerámica de la pared antes de realizar cualquier tarea de limpieza o mantenimiento.
• No seguir esta recomendación puede resultar en descargas eléctricas o muerte.

Peligro para la salud

Este aparato cumple con las normas de seguridad electromagnética

Peligro de superficie caliente

• Durante su uso, las piezas accesibles de este aparato se calientan hasta el grado de producir quemaduras.
• No acerque el cuerpo, la ropa ni ningún otro elemento que no sea adecuado para el contacto con el vidrio de las placas de inducción hasta que la superficie se haya enfriado.
• No se deben colocar objetos metálicos tales como cuchillos, tenedores, cucharas y tapas sobre la superficie de la placa ya que pueden calentarse.
• Mantenga a los niños alejados del aparato.
• Los mangos de las cacerolas pueden calentarse. Asegúrese de que los mangos de las cacerolas no están colocados sobre otros fogones encendidos de la placa. Mantenga los mangos alejados del alcance de los niños.
• No seguir estas advertencias puede resultar en quemaduras y abrasamientos.

Peligro de corte

• La cuchilla afilada de la espátula de una cocina vitrocerámica queda expuesta cuando la tapa de seguridad está retraída. Tenga extrema precaución y siempre guárdela de forma segura y alejada del alcance de los niños.
• No seguir esta precaución puede resultar en lesiones o cortes.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• Nunca deje el aparato desatendido cuando esté siendo utilizado. El sobrecalentamiento provoca vapores y derrames de grasa que pueden causar un incendio.
• Nunca utilice su aparato como superficie de trabajo o almacenamiento.
• Nunca deje ningún objeto o utensilio sobre el aparato.
• Nunca utilice su aparato para aumentar la temperatura de la sala.
• Después de ser utilizado, apague siempre las zonas de la cocina y de la placa vitrocerámica tal y como se describe en este manual (es decir, utilizando los controles táctiles).
• No permita que los niños jueguen con el aparato, ni se sienten, suban o caminen sobre el mismo.
• No coloque objetos que interesen a los niños en armarios que se encuentren encima del aparato. Los niños que suban sobre la placa vitrocerámica pueden sufrir lesiones graves.
• No deje a los niños solos o desatendidos en la zona donde se encuentre en uso el aparato.
• Los niños o personas que tengan algún tipo de limitación que restrinja su capacidad para utilizar el aparato deben contar con una persona responsable y competente para dirigirles en su uso. La persona encargada debe estar segura de que pueden utilizar el aparato sin ningún peligro para ellos o el entorno.
• No repare ni cambie ninguna pieza del aparato a menos que haya sido específicamente recomendado en este manual. Todas las demás tareas de mantenimiento deben ser realizadas por un técnico cualificado.
• No utilice un aparato de limpieza a vapor para limpiar la placa vitrocerámica.
• No coloque ni deje caer objetos pesados sobre la placa vitrocerámica.
• No canine sobre la placa vitrocerámica.
• No utilice sartenes con los bordes irregulares ni arrastre las sartenes sobre la superficie del vidrio de inducción, ya que esto puede causar arañazos en el vidrio.
• No utilice estropajos ni ningún otro producto de limpieza abrasivo para limpiar la placa vitrocerámica, ya que estos pueden arañar la superficie de vidrio.
• Si el cable de alimentación se encuentra dañado, deberá ser reemplazado por el
• fabricante, un agente de servicio técnico o una persona con cualificación similar para evitar cualquier peligro.
• Este aparato ha sido diseñado para ser utilizado en el hogar. No utilice el aparato para otros fines.

ADVERTENCIA: El aparato y sus piezas accesibles alcanzan temperaturas altas durante el uso.

Tenga precaución para evitar tocar los elementos calientes.

Los niños de menos de 8 años deben estar alejados del aparato a no ser que cuenten con supervisión continua.

• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidad física, sensorial o mental reducida o que carezcan de la experiencia y conocimientos debidos si cuentan con la debida supervisión o instrucción sobre el uso seguro del aparato y entienden todos los peligros envueltos.
• Los niños no deben jugar con el aparato. Las tareas de limpieza y mantenimiento no deben ser realizadas por niños sin la debida supervisión.
• No debe utilizar un aparato de limpieza a vapor.
• Este aparato no ha sido diseñado para ser utilizado con un temporizador externo o un sistema de control remoto independiente.

ADVERTENCIA: Desatender la comida que se está cocinando en un fogón con aceite o grasa puede ser peligroso y resultar en un incendio. NUNCA trate de extinguir un fuego usando agua, sino que deberá desconectar el aparato y cubrir la llama con, por ejemplo, una tapa o manta contra incendios

ADVERTENCIA: Si la superficie presenta fisuras en las superficies de la placa de cerámica, vidrio o material similar que protegen los elementos eléctricos, apague el aparato para evitar el riesgo de descarga eléctrica.

ADVERTENCIA: Peligro de incendio: no coloque artículos sobre la superficie de la cocina.

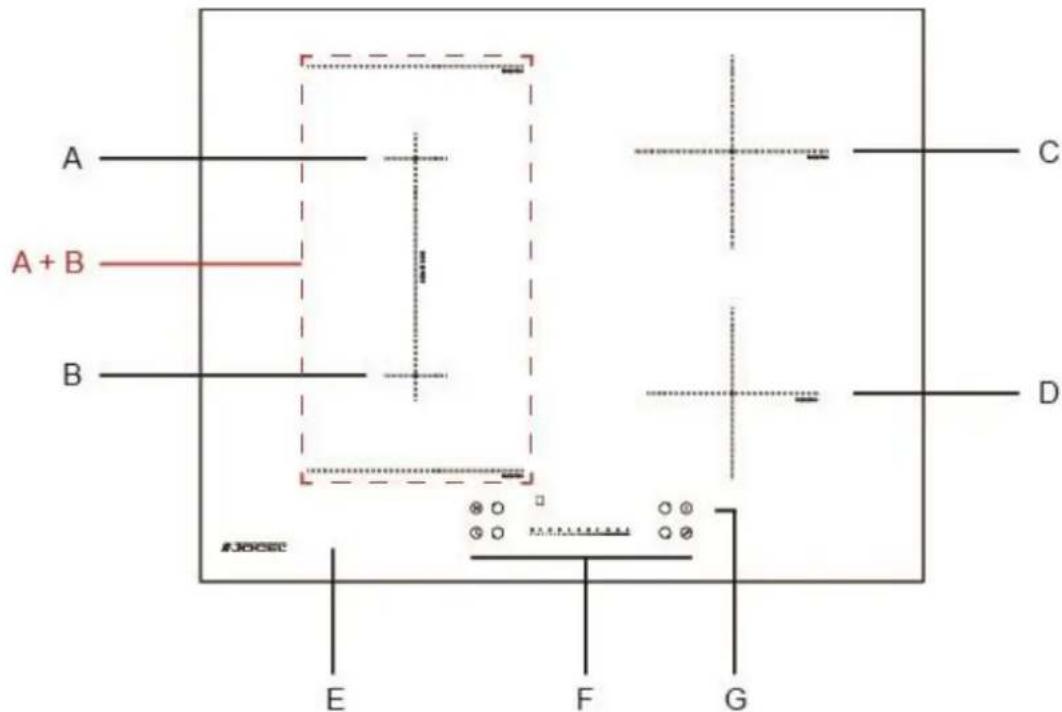

VISTA SUPERIOR

1. Encender / Apagar
2. Selección de zona
3. Pausa
4. Controles de regulación del temporizador
5. Control deslizante
6. Control de la cerradura

Información del producto

La placa de inducción puede ser utilizada para diversas aplicaciones de cocina, gracias a su sistema de calor de alta resistencia, el control computarizado y el sistema de selección de multipotencia, es sin duda alguna la mejor opción para las familias modernas.

La placa de inducción ha sido hecha pensando en los clientes y ofrece un diseño personalizado. La placa ofrece un rendimiento seguro y fiable haciendo su vida más cómoda y permitiéndole disfrutar plenamente de los placeres de la vida.

Antes de utilizar su nueva placa

* Lea este manual, preste especial atención a la sección de “Advertencias de seguridad”.
* Retire la película de protección que esté sobre la placa vitrocerámica.

Uso de los controles táctiles

• Los controles responden al tacto, por lo que no necesita ejercer presión en ellos.
  • Utilice la yema de su dedo, no la punta.

• Escuchará un pitido cada vez que se registre un comando táctil.

• Asegúrese de que los controles siempre estén limpios, secos y de que no hay ningún objeto (por ejemplo, un utensilio o un paño) que les cubra. Incluso una fina capa de agua puede dificultar la operación de los controles.

Selección de los utensilios de cocina adecuados

No utilice utensilios de cocina con los bordes irregulares o con la base curvada.

Asegúrese de que la base de su cacerola es suave, se asienta de forma plana sobre el vidrio y es del mismo tamaño que el fogón de la cocina. Centre siempre la cacerola sobre la zona de cocinado.

Siempre levante las cacerolas de la placa vitrocerámica, no las arrastre, de lo contrario puede arañar el vidrio.

Dimensión de la olla

• Las zonas de cocción se adaptan automáticamente, hasta un límite, al diámetro de la olla.
• No obstante, el fondo de esta olla debe tener un diámetro mínimo acorde con la zona de cocción correspondiente. Para obtener el mejor rendimiento de su placa de cocción, coloque la olla en el centro de la zona de cocción.

Zona de cocción	El diámetro de la base de inducción
	Mínimo (mm)	Máximo (mm)
1,2,3,4	160	220
inducción libre	220	220 x 400

UTILIZACIÓN DE SU PLACA DE INDUCCIÓN

PARA EMPEZAR A COCINAR

1. Toque el control Encender / Apagar ①, todos los indicadores muestran "-". Tras el encendido, el zumbido se mantiene una vez, todos los indicadores se iluminan durante 1 segundo y luego se apagan, lo que indica que la placa de cocción ha entrado en el estado de espera.

1. Coloque una olla adecuada en la zona de cocción que desee utilizar (por ejemplo ○).

2. Asegúrese de que el fondo de la olla y la superficie de la zona de cocción estén limpias y secas.

3. Ajuste la temperatura tocando el control deslizante. Si no elige un ajuste de calor en 1 minuto, la placa de inducción se apagará automáticamente. Tendrá que empezar de nuevo en el paso 1.

Puede modificar el ajuste de calor en cualquier momento durante la cocción. Si la pantalla parpadea significa que:

• No ha colocado la olla en la zona de cocción correcta.
• La olla que está utilizando no está bien centrada en la zona de cocción.
• La olla es demasiado pequeña o no está bien centrada en la zona de cocción.
• No se calienta si no hay una olla adecuada en la zona de cocción.
• La pantalla se apagará automáticamente después de 1 minuto si no se coloca una bandeja adecuada.

Bloqueo de los controles

• Puede bloquear los controles para evitar el uso no intencionado (por ejemplo, en caso de que los niños enciendan de forma accidental las zonas de cocinado).
• Cuando los controles están bloqueados, todos los controles, excepto el control ENCENDIDO/APAGADO, estarán desactivados.

Para bloquear los controles

Toque la tecla de control de bloqueo *. El temporizador mostrará "Lo".

Para desbloquear los controles

1. Mantenga pulsada la tecla de control * durante unos instantes.
2. Ahora podrá comenzar a utilizar la placa

Cuando la placa se encuentre en modo bloqueado, todos los controles estarán desactivados con excepción del control ENCENDER/APAGAR. Siempre puede apagar la placa vitrocerámica pulsando el control ENCENDER/APAGAR. En caso de emergencia, pero deberá desbloquear primero la placa cuando desee volver a utilizarla.

Protección de sobrecalentamiento

El sensor de temperatura monitoriza la temperatura interior de la placa vitrocerámica. Cuando se detecte una temperatura excesiva, la placa vitrocerámica dejará de funcionar de forma automática.

Aviso de calor residual

Cuando la placa haya estado en funcionamiento durante algún tiempo, conservará algo de calor residual. Aparecerá la letra "H" para advertirle que debe estar alejado de la placa.

Apagado automático

Otra característica de seguridad de la placa vitrocerámica es el apagado automático. Este se produce siempre que olvide apagar una zona de cocinado. Los tiempos de apagado automático se muestran en la siguiente tabla:

Nivel de potencia	1	2	3	4	5	6	7	8	9
Temporizador de funcionamiento por defecto (horas)	2	2	2	2	2	2	2	2	2

Uso del temporizador

Puede utilizar el temporizador de dos formas:

- Puede usarlo como reloj avisador. En este caso, el temporizador no apagará ninguna zona de cocinado cuando se acabe el tiempo predeterminado.

- Puede ajustarlo para que apague una zona de cocinado una vez se acabe el tiempo predeterminado.

- Puede ajustar el temporizador hasta un máximo de 99 minutos.

Uso del temporizador como reloj avisador

NOTA: puede utilizar el reloj avisador incluso si no ha seleccionado ninguna zona de cocinado.

Si no selecciona ninguna zona de cocción:

1. Asegúrese de que la placa de cocción está encendida.
2. Toque los controles del temporizador, el indicador del minutero parpadeará.
3. Ajuste la hora mediante el sensor deslizante.
4. Si el tiempo ajustado supera los 99 minutos, el temporizador volverá automáticamente a 0 minutos.
5. Cuando el sensor deslizante se pone en "-", el temporizador se apagará.
6. Una vez ajustado el tiempo, comenzará la cuenta atrás inmediatamente. La pantalla mostrará el tiempo restante y el indicador del temporizador parpadeará durante 5 segundos.
7. El pitido sonará durante 30 segundos y el indicador del temporizador mostrará "--" cuando el tiempo de ajuste haya terminado.

Ajuste del temporizador para apagar la zona de calefacción deseada

1. Seleccione la zona de cocción tocando la zona en la que desea ajustar el temporizador y seleccione el nivel de potencia, toque el botón del temporizador y luego toque el sensor del temporizador, utilice el sensor deslizante para confirmar la acción.
2. Ajuste la hora tocando el control del temporizador.

NOTA: Mueva el control deslizante de bajo a alto, para aumentar o disminuir el tiempo. Si el tiempo ajustado supera los 99 minutos, el temporizador volverá automáticamente a 0 minutos.

1. Una vez ajustado el tiempo, comenzará la cuenta atrás inmediatamente. La pantalla mostrará el tiempo restante y el indicador del temporizador parpadeará durante 5 segundos.

2. Moviendo el sensor deslizante hacia la izquierda, el temporizador se apaga.

3. Cuando el tiempo ajustado expire, el temporizador correspondiente apagará automáticamente la zona de calefacción.

NOTA: El punto rojo junto al indicador de nivel de potencia se iluminará indicando que la zona está seleccionada.

ZONA COMBINADA (COMBI DUO)

• Esta zona puede utilizarse como una sola zona o como dos zonas diferentes, según las necesidades de cocción en cada momento.
• La zona flexible está formada por dos inductores independientes que se pueden controlar por separado.
• Cuando se trabaja como una sola zona, la parte que no está cubierta por los utensilios de cocina se apaga automáticamente después de un minuto.
• Para garantizar una correcta detección de la olla y una distribución uniforme del calor, el utensilio de cocina debe estar correctamente colocado:
• En la parte delantera o trasera de la zona flexible cuando el utensilio cocina es inferior a 22 cm
• En cualquier lugar con utensilios de cocina más grandes que 22cm.

FUNCIONAMIENTO DE LA ZONA COMBINADA – 1 ZONA UNIDA

1. Para activar la zona flexible como una sola zona grande, basta con pulsar las teclas dedicadas.
2. La configuración de la potencia funciona como cualquier otra zona normal.
3. Si la olla se mueve de la parte delantera a la trasera (o viceversa), la zona flexible detecta automáticamente la nueva posición, manteniendo la misma potencia.
4. Para añadir una olla más, pulse de nuevo las teclas dedicadas, para detectar la olla.

FUNCIONAMIENTO DE LA ZONA COMBINADA - 2 ZONAS INDEPENDIENTES

Para utilizar la zona flexible como dos zonas distintas con diferentes ajustes de potencia, pulse las teclas correspondientes.

Función de pausa Stop&Go

Activar la función de pausa

1. Seleccione la zona de cocción tocando la zona que desea pausar.
2. Luego toque en pausa, el indicador de zona muestra "P", la zona de cocción dejará de calentarse.

Cancelar la función de pausa

1. Seleccione la zona de cocción tocando la zona que desea mantener caliente.
2. A continuación, toque en pausa para cancelar la función.

Uso de la función de Refuerzo (Boost)

Activar la función de refuerzo

1. Seleccione primero la zona de cocción que necesita para activar la función de refuerzo.
2. Deslice el ajuste de calor a cualquier nivel que usted necesita, a continuación, toque el control de refuerzo "P", la potencia llegará a Max, se tarda 0-5 minutos a la potencia máxima basada en diferentes ajustes de calor original.

Cancelar la función de refuerzo

1. Toque el control de selección de la zona de calefacción que desea cancelar la función de refuerzo.
2. Al tocar el control de refuerzo, la zona de cocción volverá a su ajuste original.
3. Al tocar el control deslizante, la zona de cocción volverá al nivel seleccionado.

Cuando haya terminado de cocinar

1. Toque el control de selección de la zona de calefacción que desea apagar.
2. Apague la zona de cocción tocando el control deslizante hacia la izquierda. Asegúrese de que la pantalla muestra "0".

1. Apague toda la placa de cocción tocando el control Encender / Apagar.

1. Cuidado con las superficies calientes

H (H) mostrará qué zona de cocción está caliente al tacto. Desaparecerá cuando la superficie se haya enfriado a una temperatura segura. También puede utilizarse como función de ahorro de energía si desea calentar más ollas, utilice la placa de cocción que aún está caliente.

DIRECTIVAS DE COCCIÓN

Tenga cuidado al freír, ya que el aceite y la grasa se calientan muy rápidamente, especialmente se utiliza el Refuerzo de Potencia (Power Boost). A temperaturas extremadamente altas, el aceite y la grasa se inflaman espontáneamente, lo que supone un grave riesgo de incendio.

Consejos de cocina

• Cuando los alimentos lleguen a hervir, reduzca el ajuste de la temperatura.
• El uso de una tapa reducirá el tiempo de cocción y ahorrará energía al retener el calor.
• Minimice la cantidad de líquido o grasa para reducir los tiempos de cocción.
• Empiece a cocinar a un nivel alto y reduzca el nivel cuando la comida se haya calentado.

Plato de cocción a fuego lento

- El proceso de cocción a fuego lento se produce por debajo del punto de ebullición, en torno a los 85°C, cuando las burbujas apenas suben ocasionalmente a la superficie del líquido de cocción. Es la clave para caldos deliciosos y guisos tiernos ya que los sabores se crean sin cocinar demasiado la comida. También puede cocinar por debajo del punto de ebullición las salsas a base de huevo y las espesadas con harina.

- Algunas tareas, incluyendo la cocción de arroz por el método de absorción, pueden requerir un ajuste más alto que el más bajo para asegurar que los alimentos se cocinen adecuadamente en el tiempo recomendado.

Marcar un bistec

Para cocinar un bistec sabroso:

1. Deje la carne a temperatura ambiente durante unos 20 minutos antes de cocinarla.
2. Caliente una olla de base pesada.
3. Unte ambos lados del bistec con aceite. Rocíe una pequeña cantidad de aceite en la olla caliente y luego baje la carne a la olla caliente.
4. Gire el bistec solamente una vez durante la cocción. El tiempo exacto de cocción dependerá del grosor del bistec y del grado de cocción que desee obtener. El tiempo puede variar entre 2 y 8 minutos por lado. Prima el bistec para ver se está cocinado, cuanto más firme, más “cocinado” está.
5. Dejar reposar el bistec en un plato caliente durante unos minutos para que se relaje y se ablande antes de servirlo.

Para saltear

1. Elija un wok de base plana compatible o una olla grande.
2. Tenga listos todos los ingredientes y el equipo. La fritura debe ser rápida. Si se cocinan grandes cantidades, cocine los alimentos en varias tandas más pequeñas.
3. Precalente la olla brevemente y añada dos cucharadas de aceite.
4. Cocine primero la carne, apártela y manténgala caliente.
5. Cuando estén calientes, pero todavía crujientes, ponga la zona de cocción a un nivel más bajo, vuelva a poner la carne en la olla y añada la salsa.
6. Revuelva los ingredientes suavemente para asegurarse de que se calientan bien.
7. Sirva inmediatamente.

Ajuste del Calor

1. Los ajustes abajo solo son directrices. El ajuste exacto dependerá de varios factores, entre ellos, el equipo de cocina y la cantidad que se cocine.
2. Experimente con la placa de cocción para encontrar el ajuste que más le convenga.

Ajuste del calor	Adecuación
1-2	Calentamiento delicado para pequeñas cantidades de comidaDerretir el chocolate, la mantequilla y los alimentos que se queman rápidamenteCocción suave a fuego lentoCalentamiento lento
3-4	RecalentamientoCocción rápida a fuego lentoCocinar el arroz
5-6	Tortitas
7-8	SaltearCocinar la pasta
9	SaltearMarcarLlevar la sopa a ebulliciónHervir agua

¿Qué?	¿Cómo?	Importante
Suciedad diaria sobre el vidrio (marcas de dedos, manchas, salpicaduras de alimentos o derrames sin azúcar sobre el vidrio)	1. Desconecte la placa vitrocerámica.2. Aplique un producto limpiador para placas vitrocerámicas mientras el vidrio sigue estando caliente (no debe estar demasiado caliente).3. Enjuague y seque con un paño limpio o una toalla de papel.1. 4. Vuelva a conectar la placa vitrocerámica.	• Cuando la energía de la placa vitrocerámica esté desconectada, no aparecerá ninguna indicación de “superficie caliente”, pero la zona de cocinado puede seguir estando caliente. Tenga mucha precaución.• Los estropajos de gran resistencia, algunos estropajos de nylon y productos de limpieza abrasivos pueden arañar el vidrio. Lea siempre la etiqueta para comprobar si su producto limpiador o estropajo es adecuado.A. Nunca deje residuos de productos de limpieza sobre la placa vitrocerámica: puede manchar el vidrio.
Derrames sobre los controles táctiles	1. Desconecte la energía de la placa vitrocerámica.2. Absorba el líquido derramado.3. Limpie la zona de los controles táctiles con una esponja o paño seco.4. Seque completamente la zona con una toalla de papel.1. 5. Vuelva a conectar la energía de la placa vitrocerámica.	* La placa vitrocerámica puede emitir un pitido y apagarse automáticamente, y es posible que los controles táctiles no funcionen mientras haya líquido sobre ellos.Asegúrese de secar completamente la zona de los controles táctiles antes de volver a encender la placa vitrocerámica.
Derrames sobre los controles táctiles	1. Desconecte la energía de la placa vitrocerámica.2. Absorba el líquido derramado.3. Limpie la zona de los controles táctiles con una esponja o paño seco.4. Seque completamente la zona con una toalla de papel.5. Vuelva a conectar la energía de la placa vitrocerámica.	* La placa vitrocerámica puede emitir un pitido y apagarse automáticamente, y es posible que los controles táctiles no funcionen mientras haya líquido sobre ellos. Asegúrese de secar completamente la zona de los controles táctiles antes de volver a encender la placa vitrocerámica.

CONSEJOS Y SUGERENCIAS

Problema	Causas posibles	Qué hacer
La placa vitrocerámica no puede encenderse.	No hay energía.	Asegúrese de que la placa vitrocerámica esté conectada a la fuente de alimentación y de que está encendida.Verifique si se ha producido un corte de luz en su hogar o en la zona. Si ha comprobado todo y el problema continúa, póngase en contacto con un técnico cualificado.
Los controles táctiles no responden.	Los controles están bloqueados.	Desbloquee los controles. Vaya a la sección “Uso de la placa vitrocerámica” para consultar las instrucciones.
Los controles táctiles operan con dificultad.	Puede que haya una fina película de agua sobre los controles, o puede que esté utilizando la punta de sus dedos al tocar los controles.	Asegúrese de que la zona de los controles táctiles está seca y que los toca usando la yema.
El vidrio se está rayando.	Utensilios de cocina con bordes irregulares.Se están utilizando estropajos o productos de limpieza inadecuados o abrasivos.	Utilice utensilios de cocina con la superficie plana y suave. Consulte la sección “Selección de los utensilios de cocina adecuados” y la sección “Cuidado y mantenimiento”.
Algunas cacerolas emiten sonidos de crujidos o tintineos.	Esto puede ser producido por la composición de los utensilios de cocina (capas de diversos metales vibran de forma irregular).	Es algo normal en los utensilios de cocina y no es indicación de un fallo.

Visualización e inspección de fallos

Si se produce una anomalía, la placa de inducción entrará automáticamente en estado de protección y mostrará los códigos de protección correspondientes:

Problema	Posibles causas	Qué hacer
F5/F9	Fallo del sensor de temperatura	Contacte el centro de servicios
F3/F4	Fallo IGBT del sensor de temperatura	Contacte el centro de servicios
E1/E2	Tensión de alimentación anormal	Por favor, inspeccione si el suministro de energía es normal.
E3/E4	Temperatura anormal	Contacte el centro de servicios
E5/E6	Mala radiación de calor de la placa de inducción	Por favor, reinicie después de que la placa de inducción se enfríe.
EO/FD/FC	Fallo de comunicación	Asegúrese de que la placa de cocción está conectada a la red eléctrica y que está encendida. Compruebe si hay un corte de luz en su casa o zona. Si ha comprobado todo y el problema persiste, llame a un técnico cualificado.

ESPECIFICACIONES TÉCNICAS

PLACA DE INDUÇÃO	JPIC007476
Zonas de cocción	4
Tensión de alimentación	220-240 V
Frecuencia	50-60 Hz
Potencia nominal	7200W
Tamaño del producto (AxAxF) mm	58 x 700 x 520
Dimensiones de montaje (AxAxF) mm	560 x 490

El peso y las dimensiones son aproximados. Dado que nos esforzamos continuamente por mejorar nuestros productos, podemos cambiar las especificaciones y los diseños sin previo aviso.

Instalación

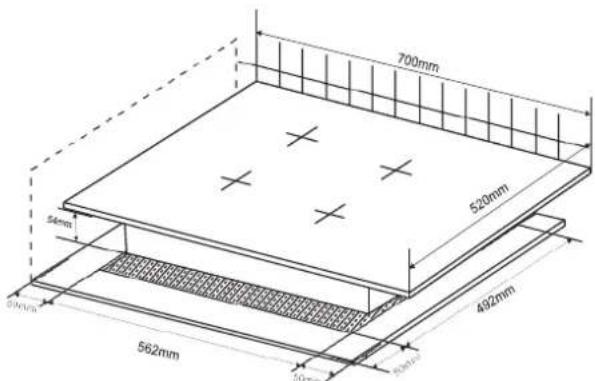

Recorte la superficie de trabajo según las medidas indicadas en el dibujo. A efectos de instalación y uso, se conservará un espacio mínimo de 50 mm alrededor del orificio. Asegúrese de que el grosor de la superficie de trabajo es de al menos 30 mm. Por favor, seleccione un material de superficie de trabajo resistente al calor para evitar una mayor deformación causada por la continuación:

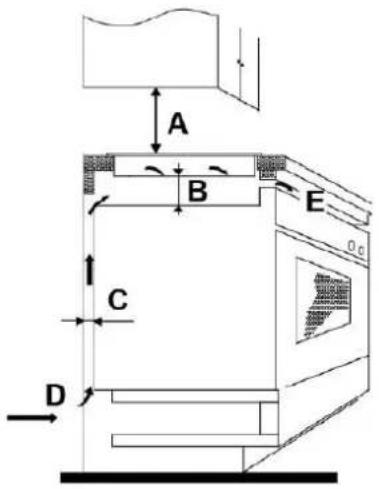

Nota: La distancia de seguridad entre la placa de cocción y el armario encima de la placa de cocción debe ser de al menos 760 mm.

Antes de ubicar los soportes de fijación

B. La unidad debe colocarse sobre una superficie estable y lisa (utilice el embalaje).
C. No aplique fuerza sobre los controles que sobresalen de la placa de cocción.

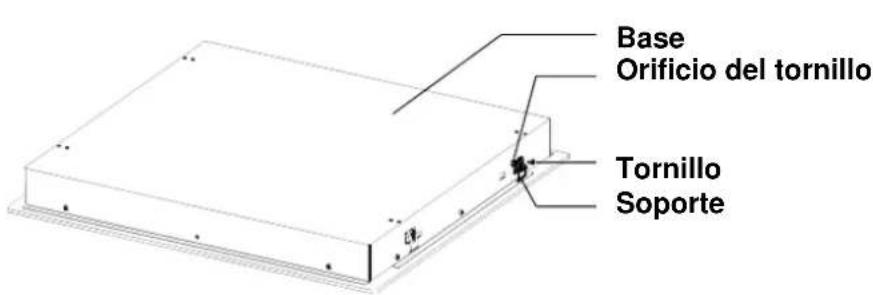

D. Fije la placa de cocción en la superficie de trabajo atornillando 2 soportes en la parte inferior de la placa de cocción (ver imagen) después de la instalación.

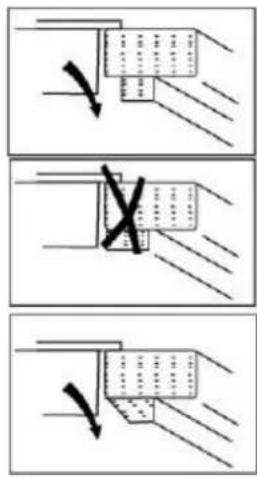

Ajuste la posición del soporte para adaptarse a los diferentes grosores de la superficie de trabajo.

A. Placa de cocción
B. Tabla
C. Soporte

¡PRECAUCIONES!

1. La placa de cocción debe ser instalada por personal o técnicos cualificados. Tenemos profesionales a su servicio. Por favor, no realice nunca la operación usted solo.
2. La placa de cocción no se montará junto a equipos de refrigeración, lavavajillas y secadores rotativos.
3. La placa de cocción se instalará de forma que se garantice una mejor radiación del calor para aumentar su fiabilidad.
4. La pared y la zona de calentamiento por encima de la superficie de trabajo deberán soportar el calor.
5. Para evitar cualquier daño, la capa de protección y el adhesivo deben ser resistentes al calor.
6. No se debe utilizar un limpiador de vapor.

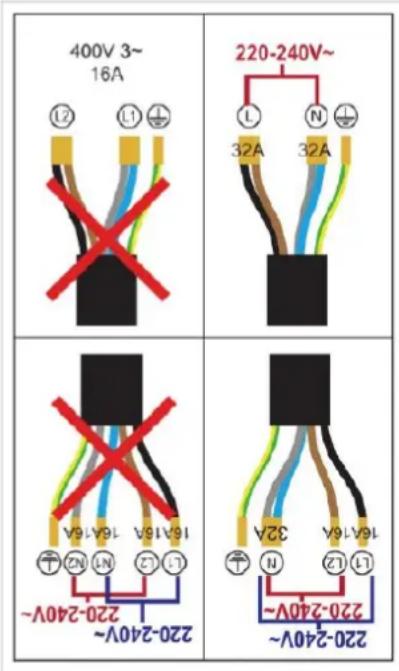

Conexión de la placa de cocción a la red eléctrica

La fu ente de alimentación debe conectarse de acuerdo con la norma correspondiente, o un disyuntor unipolar. El método de conexión se muestra a continuación.

1. Si el cable está dañado o hay que cambiarlo, debe hacerlo un técnico de postventa con las herramientas adecuadas, para evitar accidentes.
2. Si el aparato se conecta directamente a la red eléctrica, debe instalarse un disyuntor unipolar con una separación mínima de 3 mm entre los contactos.
3. El instalador debe asegurarse de que la conexión eléctrica es correcta y cumple con las normas de seguridad.
4. El cable no debe doblarse ni comprimirse.
5. El cable debe ser revisado regularmente y sólo debe ser sustituido por una persona debidamente cualificada.
6. El instalador debe utilizar el cable de alimentación H05GG-F
   7.

Eliminación de aparato

Eliminación: no deseche este producto en un basurero municipal sin clasificar. Es necesario recoger este tipo de desechos de forma separada para proporcionar un tratamiento especial.

E. Este aparato ha sido etiquetado en cumplimiento con la directiva europea 2002/96/EC para los residuos eléctricos y equipos electrónicos (WEEE). Al asegurarse de que este aparato es desechado de forma correcta, contribuirá a evitar cualquier daño en el medio ambiente y en la salud humana, que de lo contrario pueden producirse si los residuos son desechados de la forma incorrecta.

F. El símbolo del producto indica que el aparato no debe ser tratado junto a los residuos domésticos normales. Debe ser llevado hasta un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

G. Este aparato requiere una eliminación especializada de residuos. Para obtener más información sobre el tratamiento, recuperación y reciclado de este producto, por favor, póngase en contacto con las autoridades locales, el centro de eliminación de residuos domésticos o la tienda donde adquirió el aparato.

H. Para obtener más información sobre el tratamiento, recuperación y reciclado de este producto, por favor, póngase en contacto con la oficina municipal, el centro de eliminación de residuos del hogar o la tienda donde adquirió el aparato.

CONDICIONES DE GARANTIA

1. La garantía es válida sólo a la presentación de la factura de compra del producto.
2. Esta garantía se limita exclusivamente a las piezas de repuesto ineficaz debido a defectos de fabricación.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la discreción de nuestros servicios técnicos. Las piezas defectuosas son de nuestra propiedad.
4. No están cubiertos por la garantía los daños causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, así como las influencias externas, tales como: rayos atmosféricos o eléctricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no están a ser utilizados de acuerdo a las instrucciones o conectadas a las REDES DE AEREAS DE ALIMENTACIÓN, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. Esta garantía termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por cualquier persona no autorizada por JOCEL.

LA GARANTIA TERMINA:

1. Si el dispositivo no ha sido instalado por un técnico calificado.
2. Superado el período de 2 años para la línea doméstica e 6 meses para la hostelería, la garantía expira y la asistencia técnica se hará mediante adeudo en los costos de mano de obra en función de las tajas vigentes.
3. Con la modificación o desaparecimiento de la placa de identificación del aparato.

ASISTENCIA TÉCNICA:

Para pedir asistencia técnica de vuestros aparatos, nuestros servicios están disponibles a través de los siguientes contactos:

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato PLACA DE INDUCCIÓN

Marca JOCEL

Modelo JPIC007476

Cumple con las siguientes directivas europeas y normas de aplicación:

Baja Voltaje

2014/35/EU

EN 60335-1:2012+A11:2014

EN 60335-2-6:2015

EN 62233:2008

Compatibilidad Electromagnética

2014/30/EU

EN 55011:2009 + A1:2010

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 55014-2:1997+A1:2001+A2:2008

SAFETY WARNINGS
