MANUAL DE USUARIO CTR15RS/E CANDY

Colocando la marca C€ en el producto, confirmamos el cumplimiento de todos los requisitos europeos relevantes de seguridad, salud y medio ambiente que son aplicables en la legislación de este producto.

Gestión de residuos y protección ambiental

Este aparato está etiquetado según la Directiva Europea 2012/19/UE con respecto a residos de aparatos eléctricos y electrónicos (RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden tener un efecto negativo sobre el medio ambiente) como elementos básicos (que se pueden reutilizar). Es importante que los RAEE se sometan a tratamientos específicos para eliminar y desechar los contaminantes y recuperar todos los materiales correctamente. Los individuos pueden desempeñar un papel importante para garantizar que los RAEE no se conviertan en un problema ambiental; es esencial seguir algunas reglas básicas.

-Los RAEE no se deben tratar como residuos domésticos;

-Los RAEE se deben llevar a áreas de recolección especiales gestionadas por el ayuntamiento o una empresa registrada.

En muchos países, las colecciones domésticas pueden estar disponibles para grandes RAEE. Cuando compra un nuevo aparato, el antiguo se puede devolver al vendedor que debe aceptarlo gratis como un único, siempre que el aparato sea de un tipo equivalente y tenga las mismas funciones que el aparato comprado.

Observaciones Generales

• La instalación y el mantenimiento de este aparato deben ser realizados por personal calificado o técnicos autorizados.
• El fabricante no se responsabiliza por cualquier daño o mal funcionamiento causado por una instalación incorrecta o por no cumplir las instrucciones detalladas en este manual.
• Para obtener instrucciones más detalladas y pautas de mantenimiento, sirvase revisar los siguientes capitulos.

CONTENIDO

TITULO PÁGINA

1.PRECAUCIONES....(2)
2. INTRODUCCIÓN DEL PRODUCTO .....(3)
3. INSTALACIÓN DE LA UNIDAD....(5)
4.MÉTODOS DE UTILIZACIÓN....(7)
5.MANTENIMIENTO .....(7)
6.RESOLUCIÓN DE PROBLEMAS .....(8)
7.INFORMACIÓN DE PRODUCTO REGULACIÓN EU....(9)
8.DESCRIPTION ANEXO I....(13)

1. PRECAUCIONES

Antes de instalar este termocalefón, revisar y confirmar que la conexión a tierra del toma corriente se encuentra instalado a tierra correctamente. De lo contrario, el termocalefón no podrá ser instalado ni utilizado. No utilizar extensiones de conexión. Si se utiliza el termocalefón con una instalación realizada de manera incorrecta, podrian generarse lesiones serias y pérdidas de propiedad.

Precauciones Especiales

• El toma corriente de abastecimiento debe estar conectado a tierra de manera segura. La corriente nominal del toma corriente no debe ser inferior a 10A. El toma corriente y el enchufe deben permanecer secos para prevenir fugas eléctricas. Controlar frecuentemente que los enchufes se encuentren bien conectados al toma corriente. El método de control debe realizarse de la siguiente manera: insertar el enchufe de abastecimiento en el toma corriente, luego de utilizar la unidad durante media hora, apagarla y desconectar el enchufe. Controlar si el enchufe quema al contacto con la mano. Si lo hiciera (esto sucede por encima de los 50°C), sirvase cambiar a otro toma corriente bien conectado a tierra para evitar que el enchufe se dañe, si hubiese un mal contacto, podrian generarse accidentes personales o incendios.
• La altura de la instalación del toma corriente no debe ser inferior a 1.8m.
• La pared en la cual se instale el termocalefón, deberá poder soportar el doble del peso del calefón completamente lleno de agua sin deformaciones o grietas. De lo contrario, se deben tomar otras medidas de refuerzo.

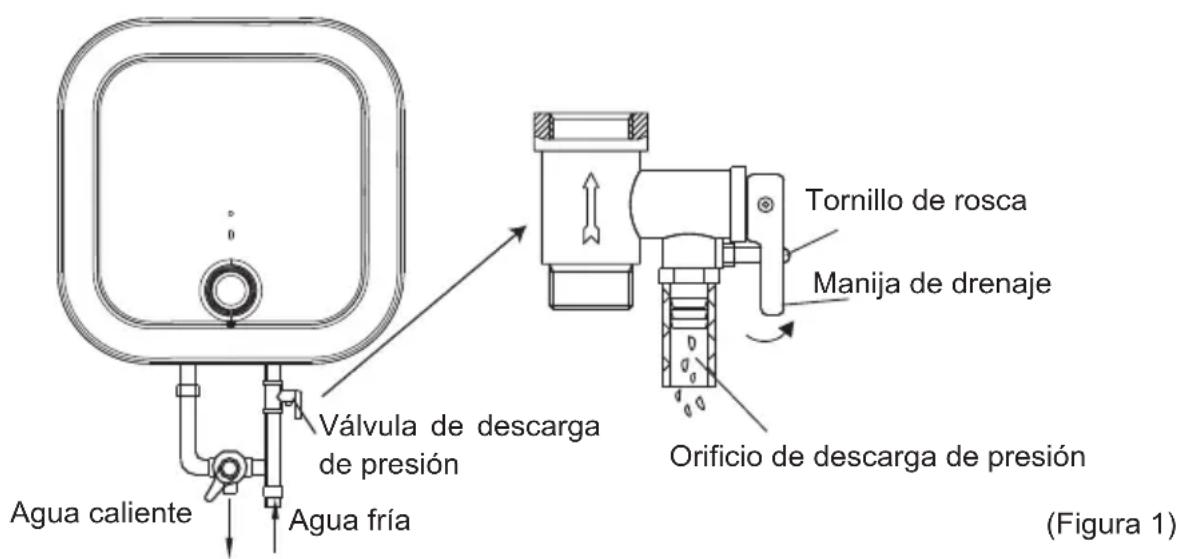

• La válvula de descarga de presión que viene con el termocalefón, debe ser instalada en la entrada de agua fria de este calefón (ver figura 1), y asegurarse de no exponerla al vapor. El agua puede derramarse de la válvula de descarga de presión, por lo tanto el tubo de escape debe abrirse en un costado; la válvula de descarga de presión se debe revisar y limpiar regularmente, de taf modo a asegurarse de que no esté bloqueada.

• Al utilizar el termocalefón por primera vez (o al utilizarlo por primera vez luego de realizar el mantenimiento), el mismo no puede ser encendido hasta que haya sido llenado de agua por completo. Al llenar el agua, al menos una de las válvulas de salida del termocalefón debe ser abierta para liberar el aire. Esta válvula puede ser cerrada luego de que el termocalefón se llene de agua.

• El termocalefón no está diseñado para ser utilizado por personas (incluyendo niños) con discapacidades físicas, sensoriales o mentales disminuidas, o falta de experiencia y conocimiento con respecto al mismo, a menos que hayan sido supervisados o instruidos acerca de la utilización del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no jueguen con el termo calefón.

• Durante el proceso de calentamiento, podrian caer gotas del orificio de descarga de presión de las válvulas multifuncionales. Este es un fenómeno normal. Si hay una fuga grande de agua, sirvase contactar con el centro de atención al cliente para realizar reparaciones. El orificio de descarga de presión no debe ser bloqueado bajo ninguna circunstancia; de lo contrario, el termocalefón podría ser dañado o generar accidentes.

• El tubo de drenaje conectado al orificio de descarga de presión se debe mantener hacia abajo.
• Ya que la temperatura del agua en el interior del termocalefón puede llegar a los 75°C, el agua caliente no debe ser expuesta al cuerpo humano al ser encendida recientemente. Ajustar la temperatura del agua a una temperatura adecuada para evitar quemaduras.
• Desatornillar el tornillo de rosca en la válvula de seguridad multifuncional, y levantar la manija del drenaje hacia arriba (Ver Figura 1) para drenar el agua del tanque interno.
• Si el cable de alimentación flexible se daña, debe ser reemplazado por un cable de alimentación especial proveido por el fabricante y colocado por el personal de mantenimiento autorizado.
  Si alguna pieza o componente de este termocalefón eléctrico se dañara, sirvase contactar con
• el centro de atención al cliente para realizar reparaciones.

2. INTRODUCTION DEL PRODUCTO

2.1 Parámetros del Rendimiento Técnico

Modelo	Volumen (L)	Potencia Nominal (W)	Voltaje nominal (ACV)	Presión nominal (MPa)	Temperatura máxima de agua (°C)	Tipo eléctrico	Grado de impermeabilidad
CTR10RS/E						I	IPX4650.75220-2401
CTR15RS/E						I	IPX4750.75220-2401

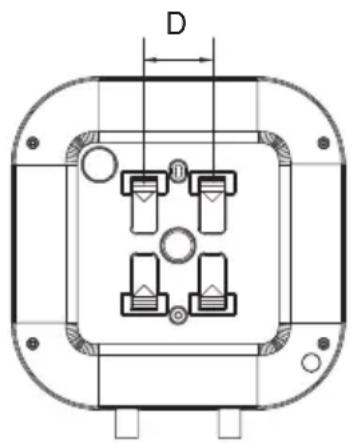

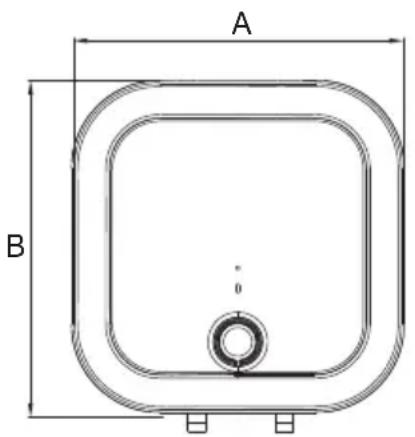

2.2 Breve introducción a la estructura del producto

(Nota: Todas las dimensiones son en mm)

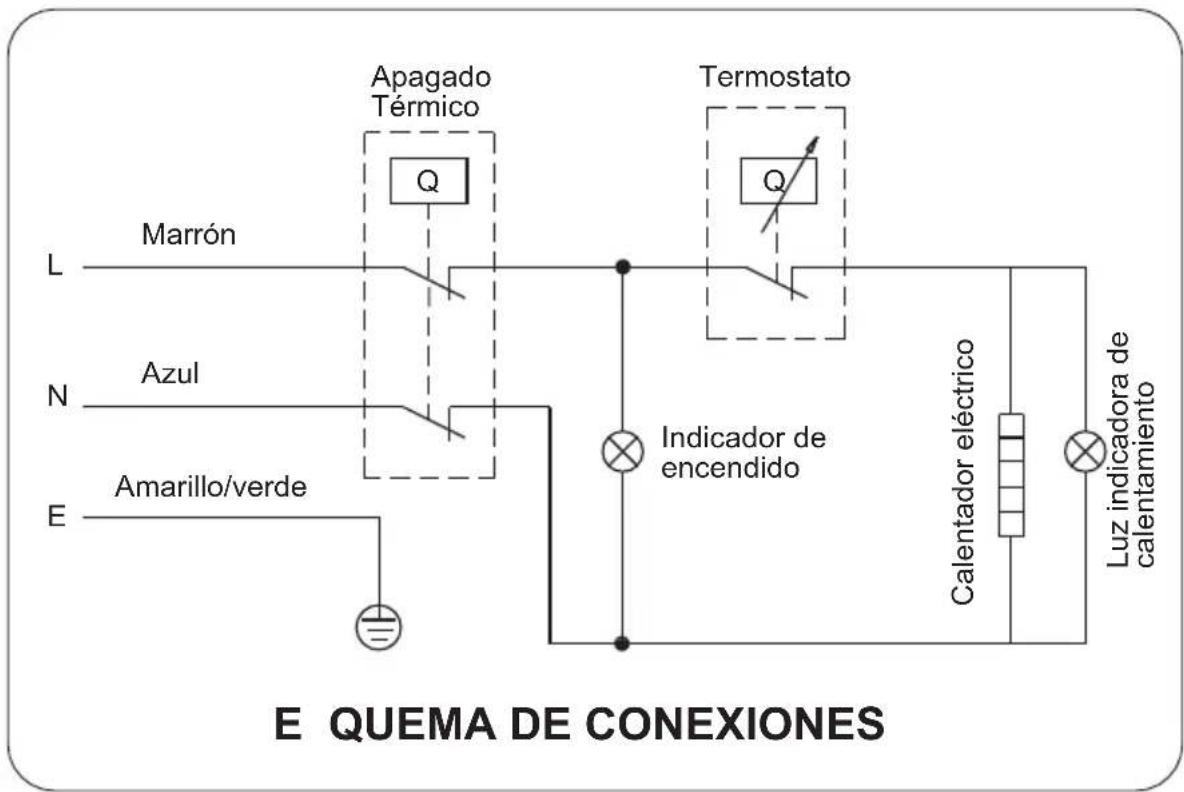

2.3 Diagrama del Cahleado interno

3. INSTALACION DE LA UNIDAD

3.1 Instrucciones de instalación

① Este termocalefón eléctrico deberá ser instalado sobre una pared sólida. Si la pared no puede soportar la carga igual a dos veces el peso del termocalefón totalmente lleno de agua, se debe instalar un soporte especial.
En caso de que la pared tenga ladrillos huecos, asegurarse de llenarlos por completo con cemento de hormigón.

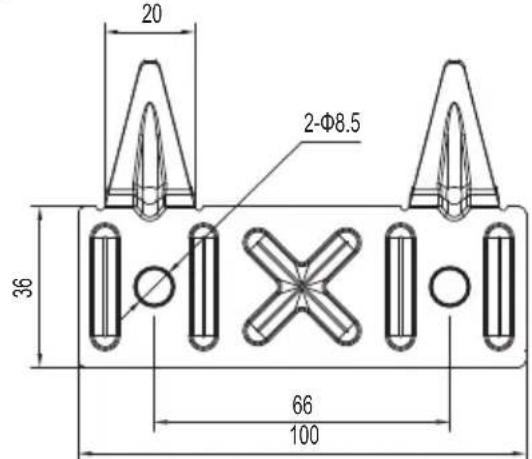

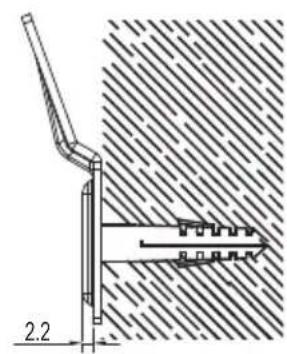

② Después de seleccionar una posición adecuada, instale el soporte de montaje en una pared sólida. Métodos de instalación: Siga la instalación como se muestra en la Figura 3. Utilice las anclas y sujetadores provistos junto con el producto para fijar el soporte (Figura 2)
③ firmemente a la pared.

Alinee las ranuras en la parte trasera del calentador de agua con las proyecciones en el soporte y monte el calentador de agua en el soporte. Después, deslice el calentador de agua suavemente hacia el lado inferior para bloquear el calentador de agua.

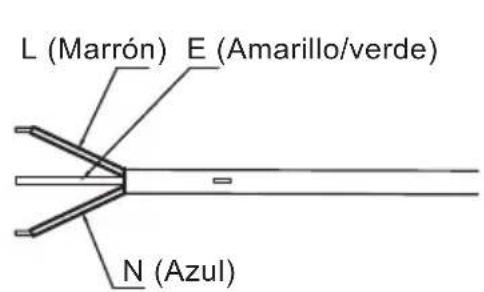

④ Instale en la pared la toma de corriente, cuyos requisitos son los siguientes: 250V/10, monofásica, tres electrodos. Es recomendable colocar la toma de corriente a la derecha por encima del calentador. La altura de la toma de corriente al suelo no debe ser menor de 1.8 m (ver la Figura 4).

⑤ Si el baño es muy pequeño, el termocalefón puede ser colocado en otro lugar pero que no se encuentre bajo la exposición solar directa o bajo exposición a la lluvia. Sin embargo, para reducir las pérdidas de calor de las tuberias, la posición de la instalación del termocalefón debe estar lo más cerca de donde se vaya a utilizar el agua caliente.

3.2 Conexiones de Tuberías

① La dimensión de cada tubo es de G1/2"; la presión masiva de entrada debe utilizar Pa como unidad; la presión mínima de entrada debe utilizar Pa como unidad.
② La conexión de la válvula de descarga de presión con el calentador en la entrada del calentador de agua.
③ Para evitar fugas al conectar los tubos, se deben colocar las juntas de gonna proporcionadas con el termocalefón en el extremo de las roscas para asegurar que se encuentren libres de fugas (ver Figura 5).

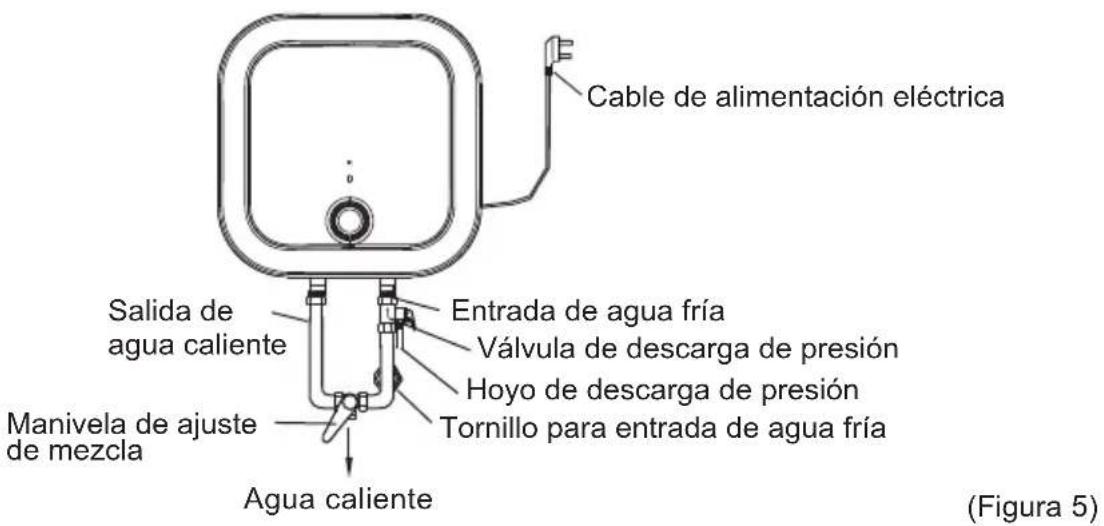

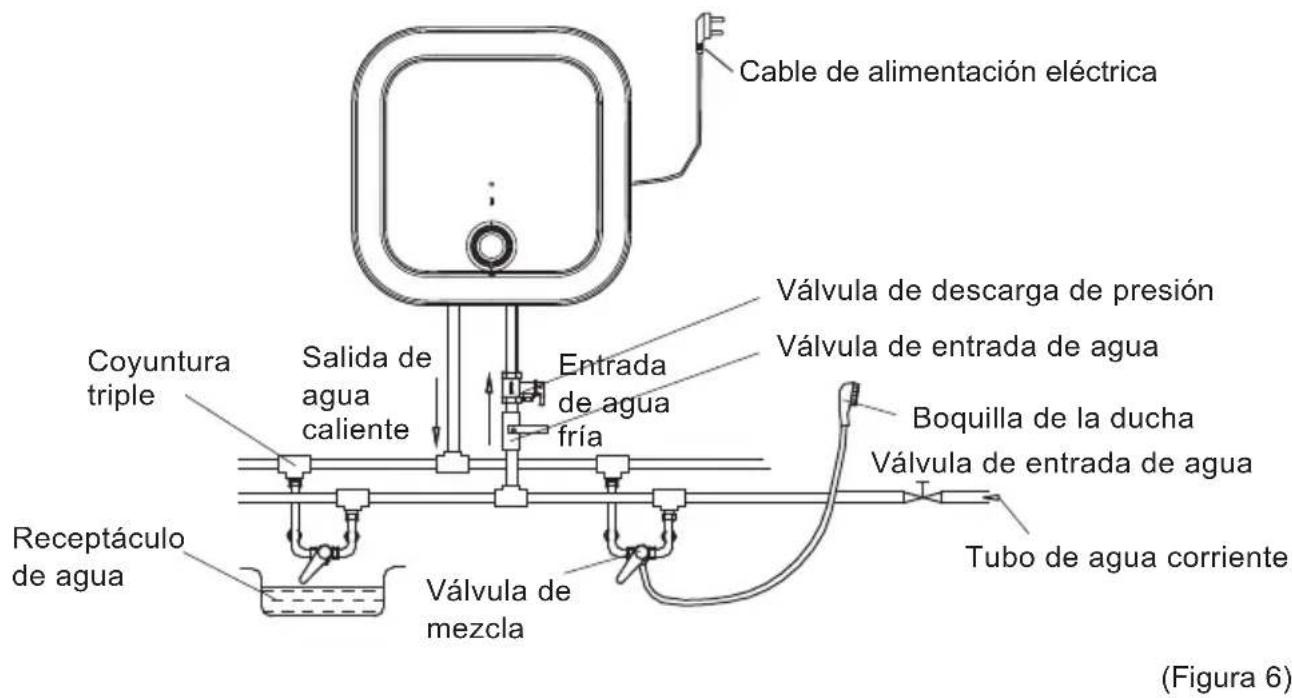

④ Si los usuarios desean realizar un sistema de abastecimiento de vía múltiple, referirse al método ilustrado en la figura 6 para la conexión de tuberias.

NOTA

Asegurarse de utilizar todos los accesorios provistos por nuestra compañía para instalar este termocalefón eléctrico. Este termocalefón eléctrico no puede ser colgado en el soporte hasta asegurarse de que sea firme y confiable. De lo contrario, el termocalefón eléctrico podría caer de la pared, generando daños al termocalefón, así como también serios accidentes y lesiones. Al determinar el lugar en el cual serán colocados los hoyos de los pernos, se debe asegurar de que haya una distancia no inferior a 0.2m del lado derecho del calentador eléctrico, a fin de dejar espacio para el trabajo de mantenimiento de ser necesario.

4. METODOS DE UTILIZACION

- Abrir primeramente cualquiera de las válvulas de salida de agua del termocalefón, luego, abrir la válvula de entrada. El termocalefón se llenará de agua. Cuando el agua se salga del tubo de salida, significa que el termocalefón se ha llenado de agua por completo y la válvula de salida puede ser cerrada.

NOTA

Durante el funcionamiento normal del aparato, la válvula de entrada debe ser mantenida abierta.

Inserte el enchufe de alimentación en la toma.

- Si el indicador se ilumina, el termostato controlará automáticamente la temperatura. Cuando la temperatura del agua en el calentador ha alcanzado la temperatura configurada, se apagará automáticamente; cuando la temperatura del agua cae por debajo del punto de ajuste, el calentador se encenderá automáticamente para restaurar el calentamiento.

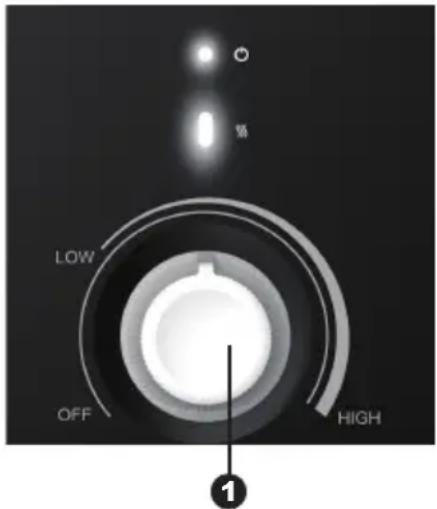

(Figura 7)

① Gire la perilla según el marcado en la perilla para aumentar o reducir la temperatura configurada.
② El LED Blanco (superior) es la luz de encendido. El LED Blanco (inferior) es la luz de calentamiento. La luz de encendido permanece ILUMINADA cuando la máquina está conectada a la alimentación. La luz de calentamiento SE ILUMINARÁ una vez que se gire la perilla para ajustar la temperatura y SE APAGARÁ cuando se completa el proceso de calentamiento.

Para evitar riesgos de choques eléctricos, cortar la corriente eléctrica antes de realizar el trabajo de mantenimiento.

• Revisar el cable de alimentación y el toma corriente lo más a menudo posible. Asegurarse de que los contactos eléctricos y las conexiones a tierra se encuentren en buen estado. El cable y el toma corriente no se deben calentar excesivamente.
• Si no se va a utilizar el termocalefón durante un período prolongado de tiempo, especialmente en regiones con temperatura baja (bajo 0°C), es necesario drenar el agua del termocalefón para prevenir daños al mismo debido al congelamiento del agua dentro del tanque. (Referirse a Precauciones en este manual para saber el método de drenar el agua del contenedor interno).
• Para asegurar un funcionamiento confiable prolongado del termocalefón, es necesario limpiar el tanque interno de manera regular y extraer los sedimentos del calentador eléctrico del termocalefón. También hay que revisar las condiciones (de desgaste completo o no) del ánodo de magnesio y si fuese necesario, reemplazarlo con uno nuevo en caso de desgaste total. La frecuencia en la limpieza del tanque depende de la dureza del agua del territorio. La limpieza debe ser realizada por agentes de servicio autorizados. Puede consultar con el vendedor la dirección del centro de servicios más cercano.
• El limitador de la temperatura corta la electricidad si el calentador de agua está sobrecalentado o el termostato está dañado. Es necesario reiniciarlo manualmente (Ver Figura 8)

Botón reinicio manual

Personal no cualificado no está autorizado a desmontar el limitador de temperatura para reiniciar. Póngase en contacto con el servicio técnico para realizar dicha acción, de lo contrario la empresa no asumirá la responsabilidad de cualquier accidente derivado de esto.

6. RESOLUCION DE PROBLEMAS

FallasCausaSolución
El indicador de calor está apagado	Falla en el regulador de temperatura	Contacte al servicio técnico o personal especializado.
No sale agua caliente	1. Se corta la fuente de agua corriente2. La presión hidráulica es demasiado baja.3. La válvula de entrada de agua no está abierta	1. Espere a que se restaure el suministro de agua.2. Utilice el termotanque cuando aumente la presión.3. Abra la válvula de entrada de agua.
La temperatura del agua es muy caliente	Falla en el sistema de control de temperatura.	Contacte al servicio técnico o personal especializado.
Escape de agua	Verifique los empalmes de cada manguera	Selle los empalmes

NOTA

Las piezas ilustradas en este manual de uso y mantenimiento son indicativas solamente, las piezas provistas con el producto pueden diferir de las ilustraciones. Este producto está diseñado solo para ser utilizado en el hogar. Las especificaciones están sujetas a cambios sin previo aviso

7. INFORMACIÓN DE PRODUCTO REGULACIÓN EU

El calentador de agua eléctrico CTR10RS/E de la compañía Candy Hoover Group srl ha sido testado con el perfil de carga declarado "XXS"

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua de

$$ \eta_ {\mathrm{wh}} = 36 \% $$

Qque corresponde a la clase de eficiencia de calentamiento de agua “A”

de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Q_elec , Eficiencia energética de calentamiento de agua _wh y agua mezclada a 40°C (V40)

Descripción Parámetro Valor Unidad
Valor k	k	0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente SCF		0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente Q	cor	-0.173	kWh
Energía de referencia	Q_ref	2.1	kWh
Contenido de energía útil	Q_H2O	2.131	kWh
Ratio de corrección Energía Referencia/Util	Q_ref/Q_H2O	0.985	kWh
Consumo diario de electricidad (medido)	Q_test\_elec	2.469	kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	48.7	°C
Temperatura del agua al final del ciclo de medición de 24h	T5	51.4	°C
Capacidad de Almacenamiento	M_act	10.3	kg
Capacidad de Almacenamiento	C_act	10.3	L
Consumo diario de electricidad	Q_elec	2.401	kWh
Eficiencia Energética de Calentamiento de Agua	_wh	36.0
Annual Electricity Consumption	AEC	512	kWh
Clase de Eficiencia Energética
Temperatura del agua con grifos cerrados	T_set	48	°C
Temperatura media del agua en la salida de agua caliente	_p'	46.4	°C
Temperatura media del agua en la entrada de agua fria	_c	10.4	°C
Valor normalizado de la media de temperatura	_p	46.4	°C
Volumen de agua calentada al menos 40°C	V_40exp	8	L
Agua mixta a 40°C	V_40	9	L

El calentador de agua eléctrico CTR15RS/E de la compañía Candy Hoover Group srl ha sido testado con el perfil de carga declarado "XXS"

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua de

$$ \eta_ {\mathrm{wh}} = 35 \% $$

Qque corresponde a la clase de eficiencia de calentamiento de agua “A”

de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua ηwh y agua mezclada a 40°C (V40)

Descripción Parámetro Valor Unidad
Valor k	k	0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente SCF		0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente Q	cor	-0.208	kWh
Energía de referencia	Q_ref	2.1	kWh
Contenido de energía útil	Q_H2O	2.134	kWh
Ratio de corrección Energía Referencia/Util	Q_ref/Q_H2O	0.984	kWh
Consumo diario de electricidad (medido)	Q_test\_elec	2.478	kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	49.6	°C
Temperatura del agua al final del ciclo de medición de 24h	T5	48.3	°C
Capacidad de Almacenamiento	M_act	15.6	kg
Capacidad de Almacenamiento	C_act	15.6	L
Consumo diario de electricidad	Q_elec	2.462	kWh
Eficiencia Energética de Calentamiento de Agua	n_wh	35.3
Annual Electricity Consumption	AEC	522	kWh
Clase de Eficiencia Energética
Temperatura del agua con grifos cerrados	T_set	50	°C
Temperatura media del agua en la salida de agua caliente	_p'	49.2	°C
Temperatura media del agua en la entrada de agua fria	_c	10.6	°C
Valor normalizado de la media de temperatura	_p	49.2	°C
Volumen de agua calentada al menos 40°C	V_40exp	12	L
Agua mixta a 40°C	V_40	16	L

El producto está sujeto a cambios sin previo aviso. Por favor, mantenga adecuadamente este manual.
