CTR100RS/E - Calefacción CANDY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calentador de agua eléctrico de acumulación
Marca	Candy
Modelo	CTR100RS/E
Capacidad	100 L
Tensión nominal	220-240 V CA
Presión nominal	0.75 MPa
Temperatura máxima del agua	75°C
Clase de protección	I
Clase de impermeabilidad	IPX4
Clase de eficiencia energética	C
Consumo anual de electricidad	1418 kWh
Eficiencia energética de calentamiento de agua	36.2%
Agua mezclada a 40°C (V40)	87 L
Dimensiones (Aprox.)	450 x 974 x 200 mm (An x Al x Pr)
Instalación	Montaje en pared con pernos de expansión; altura del enchufe ≥1,8 m
Características de seguridad	Válvula de alivio de presión, corte térmico, conexión a tierra requerida
Mantenimiento	Limpieza periódica del tanque, revisar/reemplazar ánodo de magnesio
Material del tanque interior	Acero esmaltado
Elemento calefactor	Inmersión eléctrica (potencia nominal no especificada)

Preguntas frecuentes - CTR100RS/E CANDY

¿Cómo llenar el calentador de agua por primera vez?

Abra una válvula de salida de agua caliente, luego abra la válvula de entrada. Cuando el agua fluya por la salida, el calentador está lleno. Cierre la válvula de salida. Nunca encienda el calentador hasta que esté lleno de agua.

¿Qué debo hacer si la luz indicadora de calentamiento está apagada?

Esto puede indicar una falla del controlador de temperatura. Contacte a un técnico profesional para su reparación.

¿Por qué no sale agua por la salida de agua caliente?

Causas posibles: corte de suministro de agua, baja presión hidráulica o válvula de entrada cerrada. Verifique y espere la restauración, o abra la válvula de entrada.

La temperatura del agua es demasiado alta. ¿Qué puedo hacer?

Esto indica una falla en el sistema de control de temperatura. Contacte a personal profesional para su reparación.

¿Cómo vaciar el calentador de agua para mantenimiento o riesgo de congelación?

Desenrosque el tornillo roscado de la válvula de seguridad multifunción y levante la manija de drenaje hacia arriba. Asegúrese de que la tubería de drenaje tenga pendiente hacia abajo.

¿Cuál es el propósito de la válvula de alivio de presión?

Libera el exceso de presión para evitar daños. Puede gotear agua durante el calentamiento; esto es normal. Nunca bloquee el orificio de liberación de presión.

¿Con qué frecuencia debo revisar el ánodo de magnesio?

Regularmente, al menos una vez al año. Si está completamente descompuesto, reemplácelo por uno nuevo para proteger el tanque contra la corrosión.

¿Puedo instalar el calentador de agua yo mismo?

No, la instalación debe ser realizada por un profesional calificado para garantizar la seguridad y el cumplimiento de las normativas locales.

¿Qué debo hacer si el enchufe de alimentación se calienta?

Si la temperatura del enchufe supera los 50°C después de 30 minutos de uso, reemplace el tomacorriente por uno con buen contacto para evitar incendios o daños.

¿Es seguro el calentador de agua para niños?

Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato. El calentador no está diseñado para ser utilizado por personas con capacidades reducidas sin supervisión.

MANUAL DE USUARIO CTR100RS/E CANDY

El diagrama que aparece es solo para referencia. Sirvase tomar la apariencia del producto como un modelo estándar

Colocando la marca C€ en el producto, confirmamos el cumplimiento de todos los requisitos europeos relevantes de seguridad, salud y medio ambiente que son aplicables en la legislación de este producto.

Gestión de residuos y protección ambiental

Este aparato está etiquetado según la Directiva Europea 2012/19/UE con respecto a residos de aparatos eléctricos y electrónicos (RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden tener un efecto negativo sobre el medio ambiente) como elementos básicos (que se pueden reutilizar). Es importante que los RAEE se sometan a tratamientos específicos para eliminar y desechar los contaminantes y recuperar todos los materiales correctamente. Los individuos pueden desempeñar un papel importante para garantizar que los RAEE no se conviertan en un problema ambiental; es esencial seguir algunas reglas básicas.

-Los RAEE no se deben tratar como residuos domésticos;

-Los RAEE se deben llevar a áreas de recolección especiales gestionadas por el ayuntamiento o una empresa registrada.

En muchos países, las colecciones domésticas pueden estar disponibles para grandes RAEE. Cuando compra un nuevo aparato, el antiguo se puede devolver al vendedor que debe aceptarlo gratis como un único, siempre que el aparato sea de un tipo equivalente y tenga las mismas funciones que el aparato comprado.

Observaciones Generales

• La instalación y el mantenimiento de este aparato deben ser realizados por personal calificado o técnicos autorizados.
• El fabricante no se responsabiliza por cualquier daño o mal funcionamiento causado por una instalación incorrecta o por no cumplir las instrucciones detalladas en este manual.
• Para obtener instrucciones más detalladas y pautas de mantenimiento, sirvase revisar los siguientes capitulos.

CONTENIDO

TITULO PÁGINA

1.PRECAUCIONES....(2)
2. INTRODUCCIÓN DEL PRODUCTO .....(3)
3. INSTALACIÓN DE LA UNIDAD....(5)
4.MÉTODOS DE UTILIZACIÓN....(7)
5.MANTENIMIENTO .....(7)
6.RESOLUCIÓN DE PROBLEMAS .....(8)
7.INFORMACIÓN DE PRODUCTO REGULACIÓN EU....(9)
8.DESCRIPTION ANEXO I....(13)

1. PRECAUCIONES

Antes de instalar este termocalefón, revisar y confirmar que la conexión a tierra del toma corriente se encuentra instalado a tierra correctamente. De lo contrario, el termocalefón no podrá ser instalado ni utilizado. No utilizar extensiones de conexión. Si se utiliza el termocalefón con una instalación realizada de manera incorrecta, podrian generarse lesiones serias y pérdidas de propiedad.

Precauciones Especiales

• El toma corriente de abastecimiento debe estar conectado a tierra de manera segura. La corriente nominal del toma corriente no debe ser inferior a 10A. El toma corriente y el enchufe deben permanecer secos para prevenir fugas eléctricas. Controlar frecuentemente que los enchufes se encuentren bien conectados al toma corriente. El método de control debe realizarse de la siguiente manera: insertar el enchufe de abastecimiento en el toma corriente, luego de utilizar la unidad durante media hora, apagarla y desconectar el enchufe. Controlar si el enchufe quema al contacto con la mano. Si lo hiciera (esto sucede por encima de los 50°C), sirvase cambiar a otro toma corriente bien conectado a tierra para evitar que el enchufe se dañe, si hubiese un mal contacto, podrian generarse accidentes personales o incendios.
• La altura de la instalación del toma corriente no debe ser inferior a 1.8m.
• La pared en la cual se instale el termocalefón, deberá poder soportar el doble del peso del calefón completamente lleno de agua sin deformaciones o grietas. De lo contrario, se deben tomar otras medidas de refuerzo.

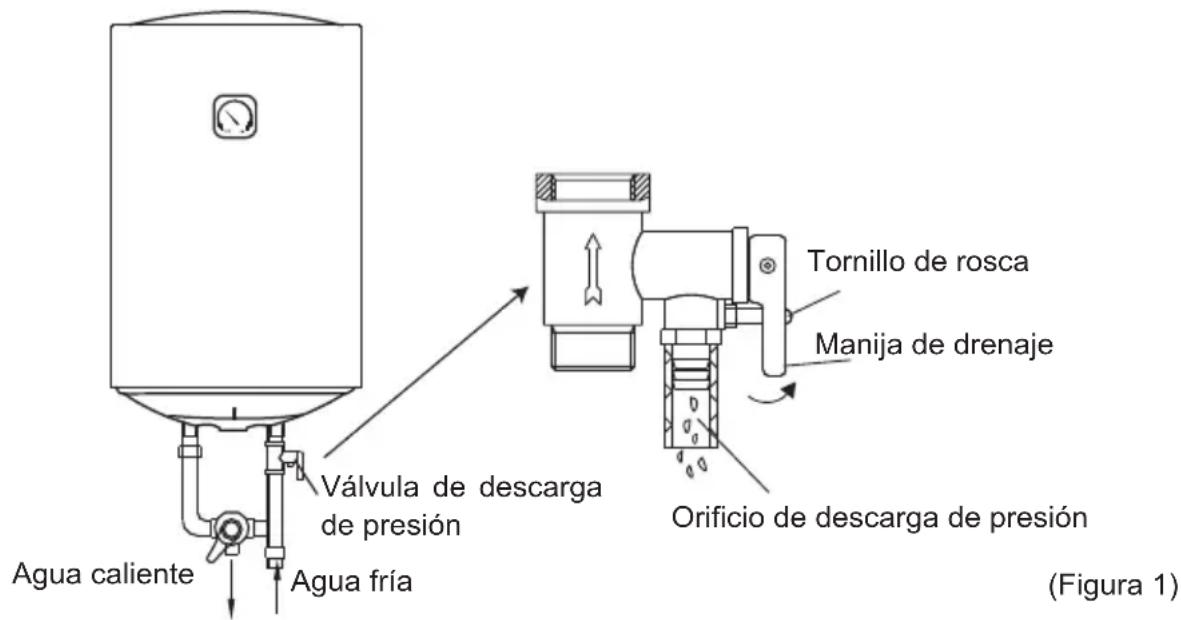

• La válvula de descarga de presión que viene con el termocalefón, debe ser instalada en la entrada de agua fria de este calefón (ver figura 1), y asegurarse de no exponerla al vapor. El agua puede derramarse de la válvula de descarga de presión, por lo tanto el tubo de escape debe abrirse en un costado; la válvula de descarga de presión se debe revisar y limpiar regularmente, de taf modo a asegurarse de que no esté bloqueada.

• Al utilizar el termocalefón por primera vez (o al utilizarlo por primera vez luego de realizar el mantenimiento), el mismo no puede ser encendido hasta que haya sido llenado de agua por completo. Al llenar el agua, al menos una de las válvulas de salida del termocalefón debe ser abierta para liberar el aire. Esta válvula puede ser cerrada luego de que el termocalefón se llene de agua.

• El termocalefón no está diseñado para ser utilizado por personas (incluyendo niños) con discapacidades físicas, sensoriales o mentales disminuidas, o falta de experiencia y conocimiento con respecto al mismo, a menos que hayan sido supervisados o instruidos acerca de la utilización del aparato por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no jueguen con el termo calefón.

• Durante el proceso de calentamiento, podrian caer gotas del orificio de descarga de presión de las válvulas multifuncionales. Este es un fenómeno normal. Si hay una fuga grande de agua, sirvase contactar con el centro de atención al cliente para realizar reparaciones. El orificio de descarga de presión no debe ser bloqueado bajo ninguna circunstancia; de lo contrario, el termocalefón podría ser dañado o generar accidentes.

• El tubo de drenaje conectado al orificio de descarga de presión se debe mantener hacia abajo.
• Ya que la temperatura del agua en el interior del termocalefón puede llegar a los 75°C, el agua caliente no debe ser expuesta al cuerpo humano al ser encendida recientemente. Ajustar la temperatura del agua a una temperatura adecuada para evitar quemaduras.
• Desatornillar el tornillo de rosca en la válvula de seguridad multifuncional, y levantar la manija del drenaje hacia arriba (Ver Figura 1) para drenar el agua del tanque interno.
• Si el cable de alimentación flexible se daña, debe ser reemplazado por un cable de alimentación especial proveido por el fabricante y colocado por el personal de mantenimiento autorizado.

Si alguna pieza o componente de este termocalefón eléctrico se dañara, sirvase contactar con

- el centro de atención al cliente para realizar reparaciones.

2. INTRODUCTION DEL PRODUCTO

2.1 Parámetros del Rendimiento Técnico

Modelo	Volumen (L)	Potencia Nominal (W)	Voltaje nominal (ACV)	Presión nominal (MPa)	Temperatura máxima de agua (°C)	Tipo eléctrico	Grado de impermeabilidad
CTR30RS/E						I	IPX4630.75220-2401
CTR50RS/E						I	IPX4630.75220-2401
CTR80RS/E						I	IPX4630.75220-2401
CTR100RS/E						I	IPX4630.75220-2401

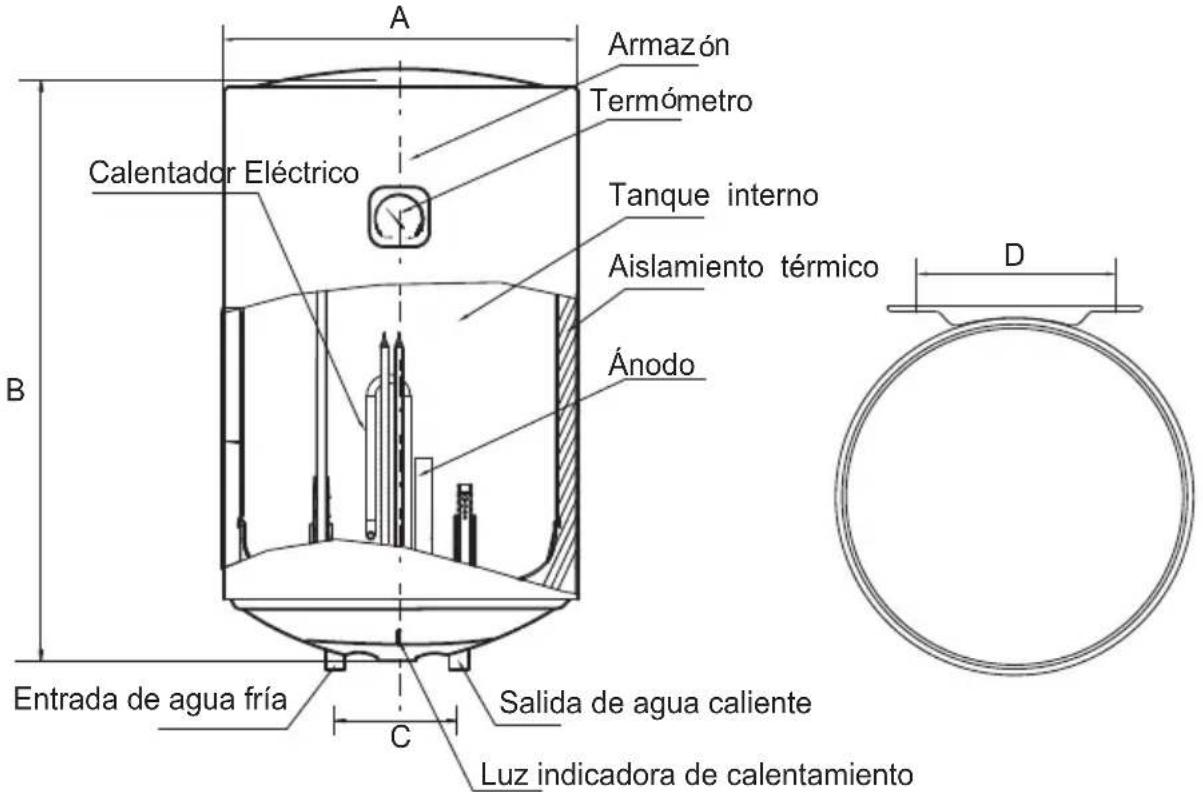

2.2 Breve introducción a la estructura del producto

	CTR30RS/E	CTR50RS/E	CTR80RS/E	CTR100RS/E
A	340	385	450	450
B	594	760	809	974
C	100	100	100	100
D	200	200	200	200

(Nota: Todas las dimensiones son en mm)

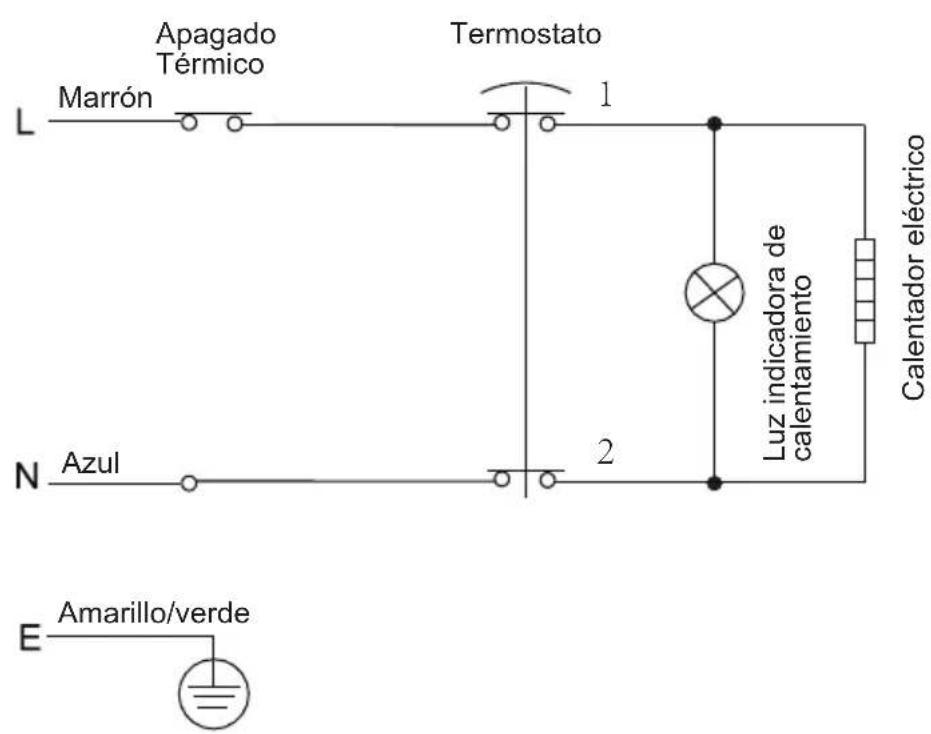

2.3 Diagrama del Cahleado interno

E QUEMA DE CONEXIONES

3. INSTALACION DE LA UNIDAD

3.1 Instrucciones de instalación

① Este termocalefón eléctrico deberá ser instalado sobre una pared sólida. Si la pared no puede soportar la carga igual a dos veces el peso del termocalefón totalmente lleno de agua, se debe instalar un soporte especial.
En caso de que la pared tenga ladrillos huecos, asegurarse de llenarlos por completo con cemento de hormigón.
② Luego de seleccionar el lugar adecuado para ubicar el aparato, determinar las posiciones de los dos orificios de instalación que se utilizan para los pernos de expansión con ganchos (determinar las posiciones de acuerdo con las especificaciones del producto que haya elegido). Hacer dos hoyos en la pared con la profundidad necesaria utilizando un taladro con un tamaño que esté de acuerdo a los pernos de expansión que vienen con la máquina; insertar los tornillos, con el gancho apuntando hacia arriba, asegurar las tuercas para fijar firmemente, y luego colgar del mismo al termo calefón eléctrico (ver la Figura 2).

Pernos de expansión (con gancho)

(Figura 2)

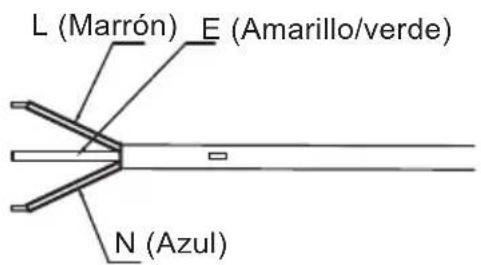

③ Instale en la pared la toma de corriente, cuyos requisitos son los siguientes: 250V/10, monofásica, tres electrodos. Es recomendable colocar la toma de corriente a la derecha por encima del calentador. La altura de la toma de corriente al suelo no debe ser menor de 1.8 m (ver la Figura 3).

④ Si el baño es muy pequeño, el termocalefón puede ser colocado en otro lugar pero que no se encuentre bajo la exposición solar directa o bajo exposición a la lluvia. Sin embargo, para reducir las pérdidas de calor de las tuberias, la posición de la instalación del termocalefón debe estar lo más cerca de donde se vaya a utilizar el agua caliente.

3.2 Conexiones de Tuberías

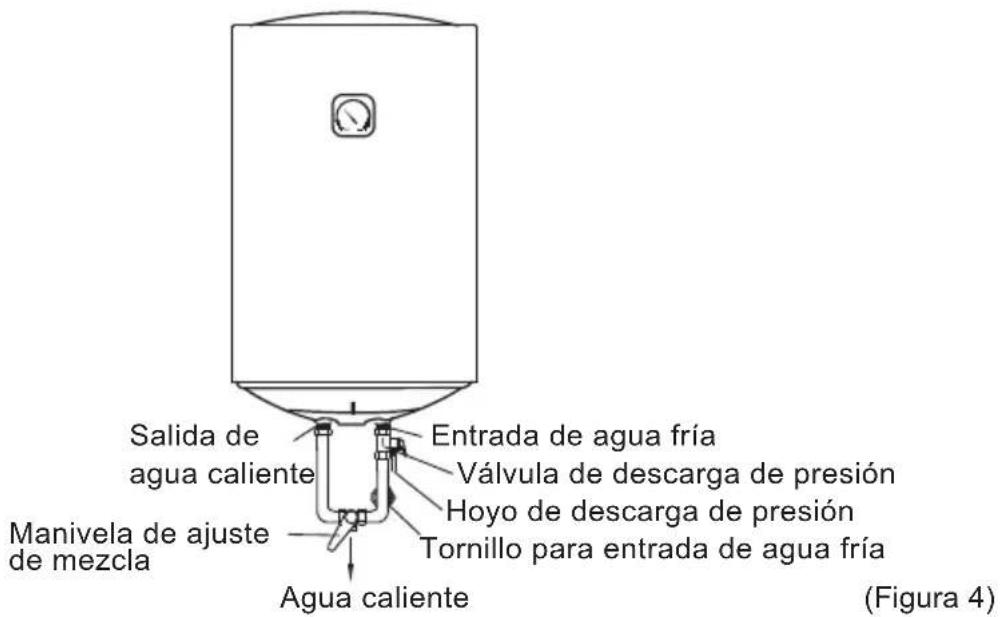

① La dimensión de cada tubo es de G1/2"; la presión masiva de entrada debe utilizar Pa como unidad; la presión mínima de entrada debe utilizar Pa como unidad.

② La conexión de la válvula de descarga de presión con el calentador en la entrada del calentador de agua.

③ Para evitar fugas al conectar los tubos, se deben colocar las juntas de gonna proporcionadas con el termocalefón en el extremo de las roscas para asegurar que se encuentren libres de fugas (ver Figura 4).

① La dimensión de cada tubo es de G1/2"; la presión masiva de entrada debe utilizar Pa como unidad; la presión mínima de entrada debe utilizar Pa como unidad. ② La conexión de la válvula de descarga de presión con el calentador en la entrada del calentador de agua. ③ Para evitar fugas al conectar los tubos, se deben colocar las juntas de gonna proporcionadas con el termocalefön en el extremo de las roscas para asegurar que se encuentren libres de fugas (ver Figura 4).

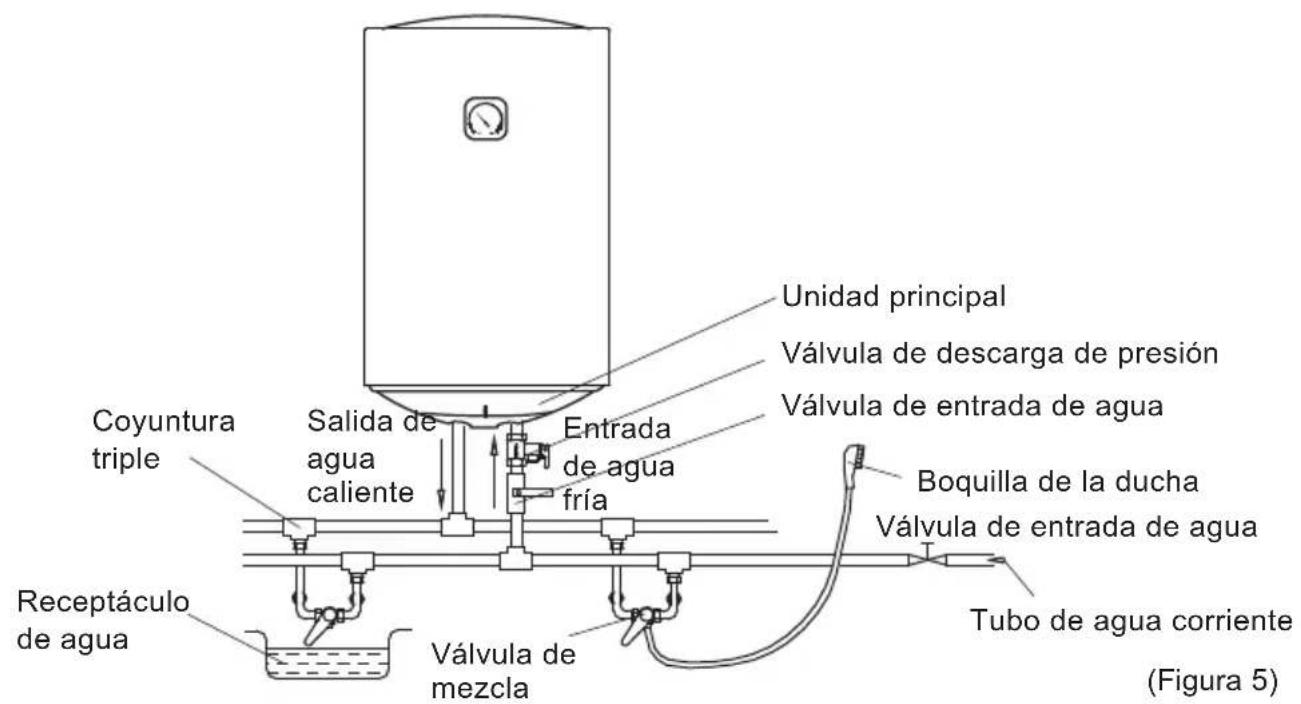

④ Si los usuarios desean realizar un sistema de abastecimiento de vía múltiple, referirse al método ilustrado en la figura 5 para la conexión de tuberias.

NOTA

Asegurarse de utilizar todos los accesorios provistos por nuestra compañía para instalar este termocalefón eléctrico. Este termocalefón eléctrico no puede ser colgado en el soporte hasta asegurarse de que sea firme y confiable. De lo contrario, el termocalefón eléctrico podría caer de la pared, generando daños al termocalefón, así como también serios accidentes y lesiones. Al determinar el lugar en el cual serán colocados los hoyos de los pernos, se debe asegurar de que haya una distancia no inferior a 0.2m del lado derecho del calentador eléctrico, a fin de dejar espacio para el trabajo de mantenimiento de ser necesario.

4. METODOS DE UTILIZACION

- Abrir primeramente cualquiera de las válvulas de salida de agua del termocalefón, luego, abrir la válvula de entrada. El termocalefón se llenará de agua. Cuando el agua se salga del tubo de salida, significa que el termocalefón se ha llenado de agua por completo y la válvula de salida puede ser cerrada.

NOTA

Durante el funcionamiento normal del aparato, la válvula de entrada debe ser mantenida abierta.

• Insertar el enchufe en el toma corriente, las dos luces indicadoras se encenderán instantáneamente.
• El termostato controlará automáticamente la temperatura. Cuando la temperatura del agua que se encuentra en el interior del aparato haya llegado a la temperatura establecida, se apagará automáticamente, cuando la temperatura del agua baja de lo establecido, el aparato se encenderá automáticamente para que vuelva a la temperatura asignada.

5. MANTENIMIENTO

ADVERTENCIA

Para evitar riesgos de choques eléctricos, cortar la corriente eléctrica antes de realizar el trabajo de mantenimiento.

• Revisar el cable de alimentación y el toma corriente lo más a menudo posible. Asegurarse de que los contactos eléctricos y las conexiones a tierra se encuentren en buen estado. El cable y el toma corriente no se deben calentar excesivamente.
• Si no se va a utilizar el termocalefón durante un período prolongado de tiempo, especialmente en regiones con temperatura baja (bajo 0°C), es necesario drenar el agua del termocalefón para prevenir daños al mismo debido al congelamiento del agua dentro del tanque. (Referirse a Precauciones en este manual para saber el método de drenar el agua del contenedor interno).
• Para asegurar un funcionamiento confiable prolongado del termocalefón, es necesario limpiar el tanque interno de manera regular y extraer los sedimentos del calentador eléctrico del termocalefôn. También hay que revisar las condiciones (de desgaste completo o no) del ánodo de magnesio y si fuese necesario, reemplazarlo con uno nuevo en caso de desgaste total. La frecuencia en la limpieza del tanque depende de la dureza del agua del territorio. La limpieza debe ser realizada por agentes de servicio autorizados. Puede consultar con el vendedor la dirección del centro de servicios más cercano.

6. RESOLUCION DE PROBLEMAS

FallasCausaSolución
El indicador de calor está apagado	Falla en el regulador de temperatura	Contacte al servicio técnico o personal especializado.
No sale agua caliente	1. Se corta la fuente de agua corriente2. La presión hidráulica es demasiado baja.3. La válvula de entrada de agua no está abierta	1. Espere a que se restaure el suministro de agua.2. Utilice el termotanque cuando aumente la presión.3. Abra la válvula de entrada de agua.
La temperatura del agua es muy caliente	Falla en el sistema de control de temperatura.	Contacte al servicio técnico o personal especializado.
Escape de agua	Verifique los empalmes de cada manguera	Selle los empalmes

NOTA

Las piezas ilustradas en este manual de uso y mantenimiento son indicativas solamente, las piezas provistas con el producto pueden diferir de las ilustraciones. Este producto está diseñado solo para ser utilizado en el hogar. Las especificaciones están sujetas a cambios sin previo aviso

7. INFORMACIÓN DE PRODUCTO REGULACIÓN EU

El calentador de agua eléctrico CTR30RS/E de la compañía Candy Hoover Group srl ha sido testado con el perfil de carga declarado “S”

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua de

$$ \eta_ {\mathrm{wh}} = 32 \% $$

Qque corresponde a la clase de eficiencia de calentamiento de agua “C”

de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Q_elec , Eficiencia energética de calentamiento de agua _wh y agua mezclada a 40°C (V40)

Descripción Parámetro Valor Unidad
Valor k	k	0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente SCF		0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente Q	cor	-0.391	kWh
Energía de referencia	Q_ref	2.1	kWh
Contenido de energía útil	Q_H2O	2.137	kWh
Ratio de corrección Energía Referencia/Util	Q_ref/Q_H2O	0.983	kWh
Consumo diario de electricidad (medido)	Q_test\_elec	3.003	kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	63.3	°C
Temperatura del agua al final del ciclo de medición de 24h	T5	68.3	°C
Capacidad de Almacenamiento	M_act	30.1	kg
Capacidad de Almacenamiento	C_act	30.1	L
Consumo diario de electricidad	Q_elec	2.779	kWh
Eficiencia Energética de Calentamiento de Agua	n_wh	32.0
Annual Electricity Consumption	AEC	576	kWh
Clase de Eficiencia Energética		C
Temperatura del agua con grifos cerrados	T_set	63	°C
Temperatura media del agua en la salida de agua caliente	θ_p'	62.6	°C
Temperatura media del agua en la entrada de agua fria	θ_c	10.4	°C
Valor normalizado de la media de temperatura	θ_p	62.6	°C
Volumen de agua calentada al menos 40°C	V_40exp	25	L
Agua mixta a 40°C	V_40	44	L

El calentador de agua eléctrico CTR50RS/E de la compañía Candy Hoover Group srl ha sido testado con el perfil de carga declarado “M”

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua de

$$ \eta_ {\mathrm{wh}} = 36 \% $$

Qque corresponde a la clase de eficiencia de calentamiento de agua “C”

de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua ηwh y agua mezclada a 40°C (V40)

Descripción Parámetro Valor Unidad
Valor k	k	0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente SCF		0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente Q	cor	-0.480	kWh
Energía de referencia	Q_ref	5.845	kWh
Contenido de energía útil	Q_H2O	5.945	kWh
Ratio de corrección Energía Referencia/Util	Q_ref/Q_H2O	0.983	kWh
Consumo diario de electricidad (medido)	Q_test\_elec	6.963	kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	63	°C
Temperatura del agua al final del ciclo de medición de 24h	T5	65.9	°C
Capacidad de Almacenamiento	M_act	50.1	kg
Capacidad de Almacenamiento	C_act	50.1	L
Consumo diario de electricidad	Q_elec	6.680	kWh
Eficiencia Energética de Calentamiento de Agua	n_wh	36.0
Annual Electricity Consumption	AEC	1425	kWh
Clase de Eficiencia Energética		C
Temperatura del agua con grifos cerrados	T_set	63	°C
Temperatura media del agua en la salida de agua caliente	_p^	62.3	°C
Temperatura media del agua en la entrada de agua fria	_c	10.5	°C
Valor normalizado de la media de temperatura	_p	62.3	°C
Volumen de agua calentada al menos 40°C	V_40exp	40	L
Agua mixta a 40 °C	V_40	69	L

El calentador de agua eléctrico CTR80RS/E de la compañía Candy Hoover Group srl ha sido testado con el perfil de carga declarado “M”

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua de

$$ \eta_ {\mathrm{wh}} = 36 \% $$

Qque corresponde a la clase de eficiencia de calentamiento de agua “C”

de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Qelec, Eficiencia energética de calentamiento de agua ηwh y agua mezclada a 40°C (V40)

Descripción Parámetro Valor Unidad
Valor k	k	0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente SCF		0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente Q	cor	-0.476	kWh
Energía de referencia	Q_ref	5.845	kWh
Contenido de energía útil	Q_H2O	5.949	kWh
Ratio de corrección Energía Referencia/Util	Q_ref/Q_H2O	0.983	kWh
Consumo diario de electricidad (medido)	Q_test\_elec	7.986	kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	63.3	°C
Temperatura del agua al final del ciclo de medición de 24h	T5	76.1	°C
Capacidad de Almacenamiento	M_act	80.2	kg
Capacidad de Almacenamiento	C_act	80.2	L
Consumo diario de electricidad	Q_elec	6.673	kWh
Eficiencia Energética de Calentamiento de Agua	n_wh	36.1
Annual Electricity Consumption	AEC	1424	kWh
Clase de Eficiencia Energética		C
Temperatura del agua con grifos cerrados	T_set	63	°C
Temperatura media del agua en la salida de agua caliente	'_p	62.4	°C
Temperatura media del agua en la entrada de agua fria	_c	10.4	°C
Valor normalizado de la media de temperatura	_p	62.4	°C
Volumen de agua calentada al menos 40°C	V_40exp	52	L
Agua mixta a 40 °C	V_40	91	L

El calentador de agua eléctrico CTR100RS/E de la compañía Candy Hoover Group srl ha sido testado con el perfil de carga declarado “M”

El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para calentadores eléctricos de agua de almacenamiento y logró una eficiencia energética de calentamiento de agua de

$$ \eta_ {\mathrm{wh}} = 36 \% $$

Qque corresponde a la clase de eficiencia de calentamiento de agua "C"

de acuerdo con el Anexo II Clases de eficiencia energética, artículo 1 del Reglamento (No 812/2013)

La evaluación de los resultados de este informe con respecto a la conformidad con el Reglamento de la Comisión relacionados (No 812/2013 y 814/2019) es sólo una parte de la evaluación de la conformidad para lograr la etiqueta ERP.

Consumo de electricidad Q_elec , Eficiencia energética de calentamiento de agua _wh y agua mezclada a 40°C (V40)

Descripción Parámetro Valor Unidad
Valor k	k	0.23
Conformidad con el control inteligente smart	smart	0
Factor de control inteligente SCF		0
Coeficiente de conversión	CC	2.5
Factor de corrección ambiente Q	cor	-0.456	kWh
Energía de referencia	Q_ref	5.845	kWh
Contenido de energía útil	Q_H2O	5.952	kWh
Ratio de corrección Energía Referencia/Util	Q_ref/Q_H2O	0.982	kWh
Consumo diario de electricidad (medido)	Q_test\_elec	8.972	kWh
Temperatura del agua al inicio del ciclo de medición de 24h	T3	46.1	°C
Temperatura del agua al final del ciclo de medición de 24h	T5	64.9	°C
Capacidad de Almacenamiento	M_act	101.2	kg
Capacidad de Almacenamiento	C_act	101.2	L
Consumo diario de electricidad	Q_elec	6.638	kWh
Eficiencia Energética de Calentamiento de Agua	n_wh	36.2
Annual Electricity Consumption	AEC	1418	kWh
Clase de Eficiencia Energética		C
Temperatura del agua con grifos cerrados	T_set	46	°C
Temperatura media del agua en la salida de agua caliente	'_p	45.4	°C
Temperatura media del agua en la entrada de agua fria	_c	10.3	°C
Valor normalizado de la media de temperatura	_p	45.4	°C
Volumen de agua calentada al menos 40°C	V_40exp	74	L
Agua mixta a 40°C	V_40	87	L

8. DESCRIPCION ANEXO I

DESCRIPCION ANEXO I

(1) Nombre o marca comercial del proveedor.
(2) Identificación del modelo del proveedor.
(3) el perfil de carga declarada, expresada por la letra apropiada y el uso típico de acuerdo con la Tabla 3 del Anexo VII.
(4) la clase de eficiencia energética del calentamiento de agua del modelo, determinada de acuerdo con el punto 1 del anexo II.
(5) la eficiencia energética del calentamiento de agua de en%, redondeado al entero más cercano.
(6) el consumo eléctrico anual en kWh en términos de energía final y / o el consumo de combustible anual en GJ en términos de GCV, redondeado al número entero más próximo y calculado de conformidad con el punto 4 del anexo VIII.
(7) los ajustes de temperatura del termostato del calentador de agua, de acuerdo como se coloca en el mercado.
(8) el consumo diario de electricidad Q elec en kWh, redondeado a tres decimales.
(9) del perfil de carga declarada, expresada por la letra correspondiente de acuerdo con la Tabla 1 del presente anexo.
(10) el agua mezclada a 40 °C V40 en litros, redondeado al entero más cercano
(11) la temperatura máxima del termostato.
(12) el modo "fuera de la caja" es la condición de funcionamiento estándar, el fabricante establece este modo a nivel de la fábrica, que se activa inmediatamente después de la instalación del aparato, apto para el uso normal por el usuario final de acuerdo con el patrón del agua para el que el producto ha sido diseñado y puesto en el mercado.
(13) el calentamiento de agua de la eficiencia energética en%, redondeado a un decimal.
(14) Todas las precauciones específicas para su montaje, instalación y mantenimiento se describen en las instrucciones de uso e instalación. Lea y siga las instrucciones de uso e instalación.
(15) Todos los datos que se incluyen en la información del producto se determinaron mediante la aplicación de las especificaciones de las directivas europeas pertinentes. Las diferencias de información sobre los productos señalados pueden ser causa de diferentes condiciones de ensayo. Sólo los datos que contiene esta información de producto son válidos y están en vigor.

El producto está sujeto a cambios sin previo aviso. Por favor, mantenga adecuadamente este manual.

CANDY

MANUAL DE INSTRUÇÃO
