Tipo de producto	GPS de navegación portátil para automóvil
Marca	Sony
Modelos compatibles	NAV-U73T, NAV-U53 (gama NAV-U)
Dimensiones (Ancho × Alto × Fondo)	Aproximadamente 133 × 79 × 20 mm (sin incluir partes salientes)
Peso	Aproximadamente 210 g
Pantalla	Pantalla LCD TFT de 4,3 pulgadas (16:9), resolución 816 × 480 píxeles, pantalla táctil
Alimentación	5 a 5,2 V CC mediante adaptador de encendedor de cigarrillos incluido (12/24 V) o cable USB; batería de iones de litio integrada
Autonomía de la batería	Hasta 2 horas (según el uso)
Tiempo de carga (adaptador de coche)	Aproximadamente 2 horas (dispositivo encendido) o 1 hora (en espera)
Recepción GPS	Antena GPS integrada; conector para antena GPS externa (VCA‑42 opcional)
Funciones de navegación	Guía visual y por voz, búsqueda por dirección/POI/destinos recientes, comando gestual, cálculo de ruta
Información de tráfico (TMC)	Conector de antena TMC dedicado; recepción FM 87,5‑108 MHz; servicio v‑traffic opcional
Memoria extraíble	Ranura Memory Stick Duo (solo lectura)
Conectividad	Puerto USB (para conexión a PC)
Bluetooth	No compatible con este modelo
Altavoz	Altavoz circular integrado (30 mm)
Temperatura de funcionamiento	5 °C a 45 °C
Accesorios incluidos	Adaptador de encendedor de cigarrillos, soporte de fijación, cable USB, antena TMC (según versión), guía de inicio rápido, CD-ROM con software y manual en PDF
Mantenimiento y limpieza	Limpiar la ventosa con un paño suave y húmedo; pantalla con un paño de limpieza suave; no usar objetos punzantes
Piezas de repuesto y reparabilidad	Fusible de 2,5 A reemplazable; batería de iones de litio reemplazable (requiere desmontaje); consultar a un distribuidor Sony para cualquier reparación
Información general	Fabricante: Sony Corporation; fabricado en China; conformidad CE; no desechar en la basura doméstica – reciclaje obligatorio

Preguntas frecuentes - NAV-U73T, NAV U SONY

¿Cómo restablecer mi Sony NAV-U73T en caso de bloqueo?

Use un objeto punzante (como un clip) para presionar el botón RESET ubicado en la parte posterior del dispositivo. Luego, encienda el dispositivo. La recepción de señales GPS puede tardar unos minutos después del restablecimiento.

¿Por qué mi GPS no capta señales de satélite?

Asegúrese de que la antena GPS no esté obstruida (p. ej., parabrisas metalizado, túneles, edificios altos). Si la señal sigue siendo débil, use la antena externa opcional VCA-42 (compatible con el NAV-U73T). También verifique el estado del GPS en el menú Más... > Estado del GPS.

¿Cómo definir mi destino con la dirección?

Desde el menú principal, toque Navegación y luego Ingresar dirección. Complete los campos en orden: país, localidad/código postal, calle, número. Confirme la dirección y luego seleccione Calcular ruta para iniciar la guía.

La batería se descarga rápidamente, ¿qué hacer?

La autonomía máxima es de 2 horas según el uso. Para una carga completa, enchufe el adaptador de encendedor de cigarrillos durante 2 horas (dispositivo encendido) o 1 hora en espera. Evite dejar el dispositivo expuesto a temperaturas altas (superiores a 45 °C) que degradan la batería.

¿Puedo usar una tarjeta de memoria para almacenar datos?

Sí, el Sony NAV-U73T tiene una ranura Memory Stick Duo. Sin embargo, solo puede leer datos (por ejemplo, mapas adicionales); no permite escribir ni formatear la tarjeta.

La guía por voz es demasiado baja o se corta, ¿cómo ajustarla?

Durante la guía, use los botones + y - en la pantalla (o a través del menú Herramienta del mapa) para aumentar el volumen. Verifique también que el volumen no esté silenciado en los ajustes del sistema (Más... > Ajustes > Ajustes básicos > Volumen).

El soporte se despega del parabrisas, ¿qué hacer?

Limpie la ventosa y la superficie de fijación con un paño suave y húmedo (sin pelusa). Seque bien antes de volver a fijar. Asegúrese de que la superficie esté limpia y que la ventosa esté bien presionada para una adherencia óptima.

¿Cómo usar la función TMC para evitar atascos?

El NAV-U73T es compatible con TMC. Conecte la antena TMC incluida (conector dedicado en la parte posterior). El servicio v‑traffic (Francia) es opcional. Suscríbase en el sitio web de Sony para recibir información de tráfico en tiempo real. Las alertas se muestran automáticamente en el mapa.

¿Puedo conectar una antena GPS externa?

Sí, el NAV-U73T tiene un conector GPS ANT para conectar la antena externa opcional VCA-42. Útil si el parabrisas bloquea las señales GPS.

El fusible del adaptador de encendedor de cigarrillos se ha fundido, ¿cómo reemplazarlo?

Use únicamente un fusible de 2,5 A idéntico al incluido. Desenrosque la punta del adaptador, reemplace el fusible y vuelva a enroscar. Si el nuevo fusible se funde nuevamente, consulte a un distribuidor Sony: el dispositivo puede estar defectuoso.

MANUAL DE USUARIO NAV-U73T, NAV U SONY

Uso del presente manual

Cuando lea este manual, mantenga abierta la ilustración del diseño de control (en la parte posterior de esta página o en la página siguiente) para poder consultarla rápidamente desde cualquier página.

Información geográfica propiedad del CNIG

Suecia

Acerca de este manual

- Esta guía de inicio rápido contiene instrucciones para las operaciones típicas de los modelos NV-U93T, U83, U73T y U53. - Antes de instalar y usar el sistema, lea detenidamente este manual y el documento "Read This First" (Manual de instalación) suministrado.

Si desea obtener más información, consulte el manual PDF suministrado con el disco de la aplicación.

- NV-U93T es el modelo utilizado para las ilustraciones de las pantallas. - Las configuraciones disponibles como, por ejemplo, POSITION plus, Bluetooth o TMC, varían según el modelo.

Compruebe el nombre del modelo y consulte las indicaciones en cada una de las secciones de este manual.

• Las ilustraciones de este manual pueden no coincidir con el dispositivo en sí.
• Conserve este manual y el documento "Read This First" en un lugar donde pueda consultarlo en el futuro.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que deben entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales contribuye a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Accesorio aplicable: Adaptador para batería de automóvil

Tratamiento de las baterías al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en la batería o en el embalaje indica que la batería suministrada con este producto no puede ser tratada como un residuo doméstico normal. Al asegurarse de que estas baterías se desechan correctamente, usted ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de la batería. El reciclaje de materiales ayuda a conservar los recursos naturales. En el caso de productos que, por razones de seguridad, rendimiento o mantenimiento de datos, necesiten una conexión permanente con la batería incorporada, esta batería solo debe ser reemplazada por personal técnico cualificado. Para asegurarse de que la batería será tratada correctamente, entregue el producto al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las demás baterías, consulte la sección donde se indica cómo quitar la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado de las mismas. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

NV-U93T/U83

CE

Por medio de la presente, Sony Corp. declara que los modelos NV-U93T/U83 cumplen con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE. Para mayor información, por favor consulte el siguiente URL: http://www.compliance.sony.de/

No está permitido el uso de este equipo de radio en la zona geográfica incluida en un radio de 20 km desde el centro de Ny-Ålesund, Svalbard, en Noruega.

NV-U73T/U53

C

El fabricante de este producto es Sony Corporation, 1-7-1 Konan, Minato-ku, Tokio, 108-0075 Japón. El representante autorizado para la aplicación de la directiva EMC y la calidad de los productos es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier cuestión relacionada con el servicio técnico o la garantía, consulte las direcciones facilitadas en los documentos de garantía o servicio técnico.

Atención

EN NINGÚN CASO SONY SERÁ RESPONSABLE DE LOS DAÑOS INDIRECTOS, IMPREVISTOS, DERIVADOS NI DE NINGÚN OTRO TIPO, INCLUYENDO, SIN LIMITACIÓN, LOS DAÑOS POR PÉRDIDA DE BENEFICIOS O INGRESOS, LA PÉRDIDA DE DATOS, LA PÉRDIDA DE USO DEL PRODUCTO O DE EQUIPAMIENTO ASOCIADO, TIEMPO DE INACTIVIDAD Y PÉRDIDA DE TIEMPO DEL COMPRADOR RELACIONADOS O DERIVADOS DEL USO DE ESTE PRODUCTO O DEL HARDWARE Y SOFTWARE DE ÉSTE.

Tabla de contenido

Advertencia 6

Ubicación de los controles. 8

Encendido/apagado de la unidad. 9

Configuración inicial 10

Recepción de señales GPS. 10

Operaciones básicas 10

Funcionamiento del menú 10

Función Gesture Command (Operaciones gestuales) 11

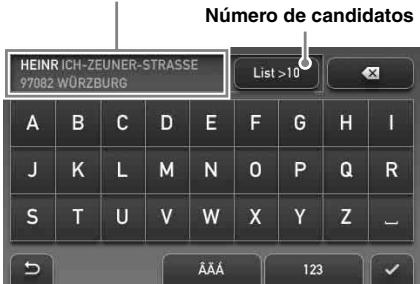

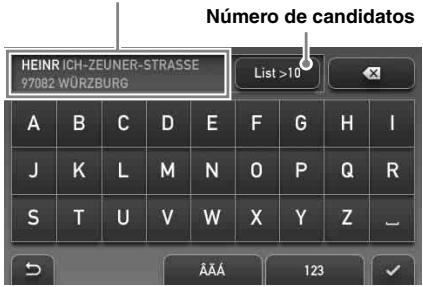

Operaciones con el teclado 11

Búsqueda de rutas 12

Indicación del destino e inicio de las instrucciones 12

Otras formas de indicar el destino 12

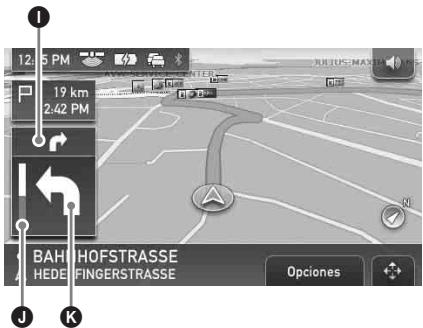

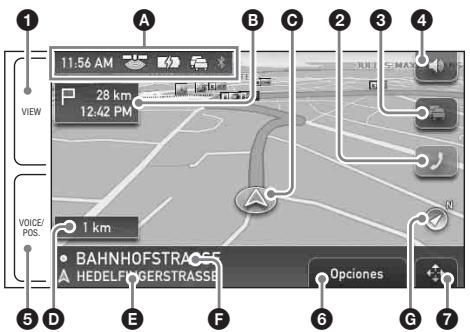

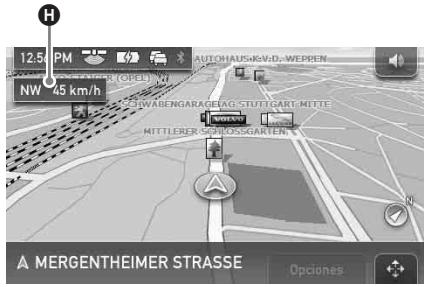

Pantallas de instrucciones 13

Configuración del sistema 14

Función Bluetooth (únicamente el modelo NV-U93T/U83) 15

Activación de la función Bluetooth. 15

Emparejamiento y conexión de la unidad con un teléfono móvil. 15

Conexión con un teléfono móvil desde la unidad 15

Realización de llamadas 15

Recepción de llamadas 15

Utilización del software suministrado 16

Contenido 16

Conexión al ordenador 16

Información adicional 17

Precauciones 17

Comunicación Bluetooth (únicamente el modelo NV-U93T/U83) 17

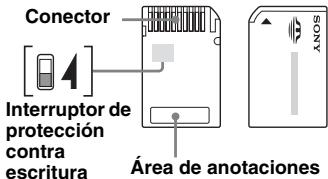

Tipos de "Memory Stick Duo" que puede utilizar el sistema 18

Nota sobre el panel LCD 19

Mantenimiento 19

Limpieza 19

Sustitución del fusible 19

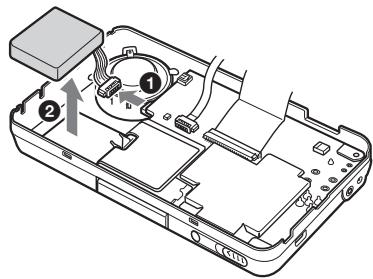

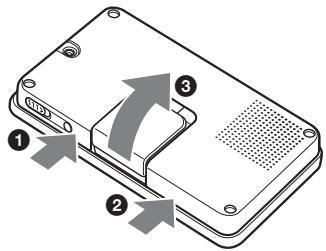

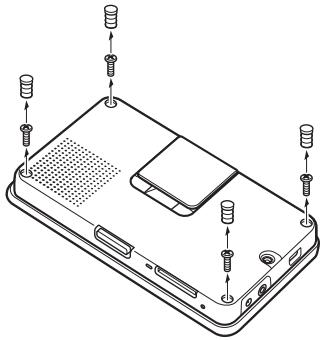

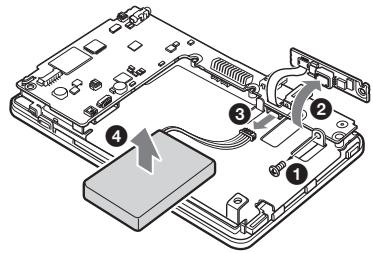

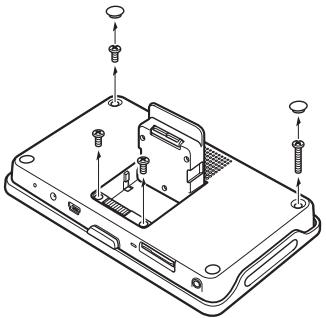

Notas sobre cómo deshacerse de la unidad 19

Especificaciones 21

Solución de problemas 22

Restauración de la unidad 24

Advertencia

LEA COMPLETAMENTE ESTE MANUAL Y EL DOCUMENTO READ THIS FIRST (MANUAL DE INSTALACIÓN) SUMINISTRADO ANTES DE REALIZAR LA INSTALACIÓN O PONER EN FUNCIONAMIENTO EL SISTEMA DE NAVEGACIÓN PERSONAL. UNA INSTALACIÓN O USO INCORRECTOS DE ESTE DISPOSITIVO PUEDE PROVOCAR ACCIDENTES, LESIONES O LA MUERTE.

Asegúrese de utilizar un adaptador para batería de automóvil o adaptador de alimentación de CA suministrado u opcional que sea compatible con la unidad o la base. De lo contrario, podrá aplicarse una cantidad de voltaje excesiva a la unidad o a la base y provocar que se genere humo, fuego o un accidente.

Para obtener más información acerca de los accesorios opcionales del modelo que ha adquirido, consulte "Especificaciones" en la página 21.

Seguridad

• Asegúrese de:
• instalar el sistema de navegación en un lugar seguro donde no obstaculice la visión del conductor.
• no instalar la unidad sobre un airbag. - colocar los cables y la base donde no obstaculicen la conducción. - colocar la unidad en la base correctamente, ya que de lo contrario podrá caerse.
• limpiar la superficie de la ventosa y la superficie de adhesión antes de su colocación. Cuando la instale en el salpicadero, limpie la superficie en la que colocará la ventosa suministrada. Asimismo, compruebe que la ventosa está fijada firmemente después de la instalación. De lo contrario, la unidad o la base podrían caerse. El incumplimiento de estas instrucciones puede dar lugar a situaciones de conducción inseguras.
• No aplique excesiva fuerza sobre la unidad o la base, ya que podrían caerse.
• Cumpla con la normativa, la legislación y el reglamento del territorio local.
• No mire la unidad de forma continua cuando conduce, ya que es peligroso y podría provocar un accidente de tráfico.
• Si necesita manipular el sistema de navegación mientras conduce, detenga previamente el automóvil en un lugar seguro.
• No modifique la unidad.
• No desmonte la unidad excepto en el momento de desecharla.

Manipulación

• No permita que ningún objeto extraño se introduzca en el conductor de la unidad, ya que podrá producirse un fallo de funcionamiento.
• Si no se utiliza la institución, pulse el botón I/ (1) o deslice el interruptor I/ (1) para apagarla. Extraiga la institución de la base y, a continuación, desconecte el adaptador para batería de automóvil ya que, de lo contrario, es posible que la batería se agote. Tenga en cuenta lo siguiente: si la toma del encendedor del automóvil no está conectada a la posición ACC del interruptor de encendido, se continúa suministrando energía a la fuente de alimentación incorporada aunque la llave de encendido se encuentre en la posición de apagado o la institución no esté en uso.
• No conecte ningún accesorio distinto del suministrado u opcional.
• No exponga la unidad al fuego ni al agua, ya que podrá producirse un fallo de funcionamiento.
• Para desconectar el cable, sujete el enchufe y no tire nunca del cable.
• Asegúrese de no dejar la unidad en el automóvil para evitar robos o daños provocados por las altas temperaturas en el interior del vehículo.
• Tenga en cuenta que la batería incorporada no suele cargarse con temperaturas situadas bajo del rango de 5 a 45°C.
• No deje la unidad en lugares con temperatura ambiente elevada, ya que la capacidad de la batería incorporada se deteriorará o esta no podrá cargarse.

GPS

Puesto que la información del GPS se obtiene de las señales de los satélites, podría resultar imposible o difícil tener la información en los lugares siguientes:

Túneles o pasos subterráneos - Bajo autopistas - Entre edificios altos - Entre árboles altos con follaje denso

Nota

Es posible que la recepción de la señal de GPS sea deficiente en función del material del que esté compuesto el parabrisas del automóvil.

Acerca del sistema de posicionamiento (POSITION plus) (únicamente el modelo NV-U93T/U83)

El sistema dispone de una función que permite visualizar correctamente la posición actual del automóvil incluso en lugares en los que la señal de GPS se interrumpe temporalmente o se recibe de forma deficiente, como en el interior de un paso elevado. Para activar esta función, haga lo siguiente:

- Coloque la unidad en la base. - Conduzca durante unos instantes por una zona en la que la señal de GPS se reciba con claridad.

El sistema de posicionamiento está listo para utilizarse después de haber conducido durante unos instantes con la unidad encendida.

Notas

• Es posible que la precisión de esta función se deteriore si se instala la unidad cerca de un parabrisas que esté caliente o refleje calor.
• En función de las condiciones, es posible que el movimiento o la posición actual del automóvil no se visualice con precisión. Sin embargo, esta circunstancia se corregirá en cuanto se reanude la recepción de la señal de GPS.

AVISO IMPORTANTE sobre la función de Bluetooth (únicamente el modelo NV-U93T/U83)

Uso seguro y eficiente

Los cambios o modificaciones efectuados a esta unidad no aprobados de forma expresa por Sony pueden anular la autoridad del usuario para utilizar el equipo.

Compruebe si existen excepciones debido a requisitos o limitaciones de ámbito nacional, en el uso del equipo Bluetooth antes de utilizar este producto.

Conducción

Consulte las leyes y normativas que regulan el uso de teléfonos móviles y equipos de manos libres durante la conducción.

Preste siempre atención a la conducción. Abandone la carretera y aparque el automóvil antes de efectuar o responder una llamada, si así lo requieren las condiciones de la conducción.

Exposición a la radiofrecuencia

Es posible que las señales de radiofrecuencia afecten a sistemas electrónicos instalados o blindados de forma incorrecta en automóviles, como sistemas electrónicos de inyección de combustible, sistemas de frenado electrónico antiderrape (antibloqueo), sistemas de control de velocidad electrónicos o sistemas de airbag. Para obtener información acerca de la instalación o la reparación de este dispositivo, póngase en contacto con el fabricante del automóvil o su representante. Una instalación o reparación defectuosa puede resultar peligrosa e invalidar cualquier garantía que se aplique a este dispositivo.

Póngase en contacto con el fabricante del automóvil para asegurarse de que el uso del teléfono móvil en este no afectará a sus sistemas electrónicos.

Compruebe regularmente que los equipos inalámbricos que se utilizan en el automóvil están instalados y funcionan correctamente.

Conexión a otros dispositivos

Cuando efectúe la conexión a otro dispositivo, lea la guía del usuario correspondiente para obtener instrucciones de seguridad detalladas.

Llamadas de emergencia

Este dispositivo manos libres Bluetooth para automóvil y el dispositivo electrónico conectado al manos libres funcionan mediante señales de radio, el teléfono móvil y redes de líneas de tierra, como la función programada por el usuario, por lo que no se puede garantizar la conexión en todas las condiciones. Por lo tanto, no confíe únicamente en los dispositivos electrónicos para efectuar sus comunicaciones esenciales (como las emergencias médicas).

Recuerde que, para efectuar o recibir llamadas, el dispositivo manos libres y el dispositivo electrónico conectado al manos libres deben estar activados en una zona de servicios que disponga de una potencia de señal de teléfono móvil adecuada.

Es posible que no pueda efectuar llamadas de emergencia en todas las redes de teléfono móvil o si utiliza determinados servicios de red y/o sistemas del teléfono.

Consulte con su proveedor de servicios local.

Software

Lea el documento "END-USER LICENSE AGREEMENT" (Contrato de licencia del usuario final) detenidamente antes de utilizar el software.

Ubicación de los controles

Consulte las páginas indicadas para obtener información detallada.

NV-U93T/U83

1 Botón I/ (encendido/en espera) 9 Permite encender/apagar la unidad. 2 Micrófono incorporado

Permite hablar por teléfono mediante la función Bluetooth.

3 Botones de la pantalla 13 4 Ventana de visualización/pantalla táctil 5 Sensor del atenuador automático Detecta la luz ambiental y ajusta automáticamente el brillo de la pantalla 6 Indicador (Bluetooth) Se ilumina en azul al emitir la señal Bluetooth. 7 Indicador CHG (carga de la batería) Se ilumina en rojo durante la carga, y cambia a verde cuando está finalizada. Al desconectar el adaptador, el indicador se apaga. 8 Conector de la base 9 Botón RESET 24 10 Toma DC IN 5V Permite conectar la unidad al adaptador para batería de automóvil o al adaptador de alimentación de CA*. 11 Toma (USB) 16 Permite conectar la unidad a un ordenador mediante el cable USB. 12 Botón OPEN/RELEASE Permite abrir la antena GPS incorporada o extraer la unidad de la base. Para obtener más información, consulte el documento "Read This First" (Manual de instalación) suministrado.

13 Placa de identificación Antena GPS incorporada 15 Altavoz

Emite instrucciones y avisos.

Indicador de acceso al Memory Stick 17 Ranura para Memory Stick Duo

Permite la inserción de un "Memory Stick Duo" para ampliar las funciones de la unidad.

18 Toma (auriculares)

NV-U73T/U53

Interruptor I/ (encendido/en espera) 9

Permite encender/apagar la unidad.

Botones de la pantalla 13 3 Indicador CHG (carga de la batería)

Se ilumina en rojo durante la carga, y cambia a verde cuando está finalizada.

Al desconectar el adaptador, el indicador se apaga.

4 Sensor del atenuador automático: detecta la luz ambiental y ajusta automáticamente el brillo de la pantalla. 5 Ventana de visualización/pantalla táctil 6 Placa de identificación 7 Altavoz

Emite instrucciones y avisos.

8 Botón RELEASE

Permite extraer la unidad de la base.

Para obtener más información, consulte el documento "Read This First" (Manual de instalación) suministrado.

9 Indicador de acceso al Memory Stick

10 Ranura PRO Duo (Memory Stick Duo)

Permite la inserción de un "Memory Stick Duo" para ampliar las funciones de la unidad.

11 Antena GPS incorporada 12 Toma GPS ANT (antena GPS)

Permite conectar la antena GPS externa VCA-42*.

13 Toma USB 16

Permite conectar la unidad a un ordenador mediante el cable USB.

14 Toma TMC (antena TMC) (únicamente el modelo NV-U73T)

Permite conectar la antena TMC suministrada.

15 Toma DC IN 5-5.2V Permite conectar la unidad al adaptador para batería de automóvil o al adaptador de alimentación de CA*. 16 Botón RESET 24

• Accesorio opcional

Encendido/apagado de la unidad

NV-U93T/U83

Pulse 1/（1）

NV-U73T/U53

Deslice el interruptor I/0 (1).

Nota

Si no funciona la institución durante un largo periodo de tiempo, es posible que la batería incorporada se agote y que la institución no se encienda.

En ese caso, conecte el adaptador para batería de automóvil y cargue la unidad.

Después de cargar la unidad, es posible que al encenderla tarde unos instantes en recibir señales de GPS.

Configuración inicial

Siga las instrucciones en pantalla para realizar la configuración.

Puede realizar ajustes adicionales desde el menú de ajuste en cualquier momento (página 14).

Recepción de señales GPS

Antes de utilizar el sistema de navegación por primera vez después de la instalación, estacione el automóvil en un lugar seguro y abierto (sin edificios altos, etc.) durante 20 horas como máximo para que se puedan recibir las señales GPS y calcular la posición actual del automóvil correctamente.

El icono del estado de recepción de la señal de GPS se muestra en la pantalla. El indicador se ilumina en rojo cuando la señal no se recibe.

Operaciones básicas

En este apartado se explican los procedimientos habituales de funcionamiento del sistema.

Las operaciones generales pueden efectuarse en la pantalla táctil. Toque los iconos que aparecen suavemente con el dedo.

Nota

No presione la pantalla con demasiada fuerza ni utilice objetos puntiagudos como un bolígrafo, etc., para tocar la pantalla.

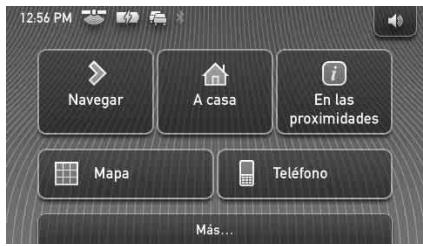

Funcionamiento del menú

El menú principal aparece cuando se enciende la unidad (excepto durante las instrucciones de ruta, en caso de que aparezca el mapa).

Para abrir el menú principal desde la pantalla de mapa, toque el mapa.

Para volver al menú principal desde cualquier pantalla de menú, toque VOICE/POS. y, a continuación, toque el mapa.

Además del centro del menú:

Para volver a la pantalla anterior, toque o X. Para cancelar la selección de menú, toque VOICE/POS. (aparecerá la pantalla de posición actual del automóvil).

Función Gesture Command (Operaciones gestuales)

En la pantalla de mapa (excepto en el modo de desplazamiento de mapa), puede ejecutar fácilmente las operaciones que realiza con más frecuencia mediante la asignación de un trazo con el dedo en la pantalla como, por ejemplo, una línea, etc.

Para	Dibuje
iniciar la navigaciónHCIa su domicilio	una linea circunfleja
iniciar la navigación alPDI (punto de interés)más cercanoalmacenado en enlacesrápidos*	Enlace<rápido 1
	linéahorizontal(de izquierda a derecha)
	Enlace<rápido 2
	linéavertical(hacia abajo)
	Enlace<rápido 3
	linéahorizontal(de derecha a izquierda)
efectuar una llama a su casa (únicamente elmodelo NV-U93T/U83)	una“V”

• Para obtener más información acerca de los enlaces rápidos, consulte la página 12.

Operaciones con el teclado

La pantalla de teclado aparece cuando hay que introducir texto.

Solo debe introducir los caracteres en mayúsculas, ya que el sistema los convierte automáticamente en los caracteres adecuados. Es posible introducir caracteres especiales siempre que sea necesario.

Candidatos/campo de entrada

Para	Toque
introducir unIBCarlal albecrdereso	la tecla correspondientealcaracterdesrado
introducir un bcarcelespecial	“ÀÁA”para cambiar alteclado de characterespeciales y, accontinuación, toque elcaracterdesrado y“ABC”para regresar alteclado alcabético
introducir un número	“123”para cambiar alteclado numérico y, accontinuación, la teclannumérica desaeda y“ABC”para regresar alteclado alcabético
introducir un espacio	-
borrar un bcáter	×
seecionar un candidato	o el candidato en la lista
mostrar la lista dcandidatos*	“List”

• La lista de candidatos aparece automáticamente a medida que va introduciendo caracteres para restringir el número de candidatos.

Búsqueda de rutas

El sistema busca las rutas automáticamente antes de indicar el destino.

Antes de empezar, compruebe que se reciben señales de GPS suficientes para la navegación (página 10).

Indicación del destino e inicio de las instrucciones

A continuación, se explica el procedimiento de búsqueda de la ruta e inicio de las instrucciones de ruta.

A título de ejemplo, a continuación se lleva a cabo la indicación del destino por la dirección.

Para obtener información sobre cómo indicar el destino de otras formas, consulte "Otras formas de indicar el destino" en la página 12.

1 Vaya al menú principal.

Toque el mapa en la pantalla de mapa.

En la pantalla de menú, pulse VOICE/POS. y, a continuación, toque el mapa.

2 Seleccione "Navegar". 3 Seleccione "Introducir dirección" y, a continuación, introduzca los datos de la dirección.

Introduzca los elementos en el orden correcto y, a continuación, toque el candidato de la lista para continuar.

Para obtener más información sobre cómo introducir caracteres, consulte "Operaciones con el teclado" en la página 11.

"País" 2 "Población / CP" Si es posible precisar el destino con el número postal seleccionado*1, aparecerá la pantalla de confirmación de dirección. Seleccione "Calcular ruta". 3 "Calle / destino"

4 "N" o "Intersección"*2

Aparece la pantalla de confirmación de dirección.

1 Disponible sólo en el Reino Unido y en los Países Bajos. 2 Sólo podrá seleccionar este elemento si existe realmente en la calle seleccionada.

Se calcula la ruta y comienzan las instrucciones de ruta.

Otras formas de indicar el destino

Los métodos siguientes también permiten indicar el destino y guardar rutas.

Seleccione los elementos en el orden correcto. Seleccione el destino principal y, a continuación, seleccione "Calcular ruta" (si es necesario).

Para obtener más información, consulte el manual PDF suministrado.

En las proximidades

Permite buscar un PDI, como un restaurante, hotel, etc., cercano a la posición actual del automóvil.

Seleccione "En las proximas" y, a continuación, una de las siguientes opciones.

"Enlace rápido 1 - 3"

Permite buscar las rutas al PDI más cercano de la categoría almacenada en los enlaces rápidos. Las categorías de los enlaces rápidos se pueden personalizar en el menú de ajustes.

"Buscar por nombre"

Introduzca el nombre del PDI directamente.

"Buscar por categoría"

Seleccione la categoría de PDI que desee de la lista.

A casa

Permite volver a su casa, si esta registrada.

Navegar

Seleccione "Navegar" y, a continuación, una de las siguientes opciones.

"Destino esp. nacional"

Ajuste un área de búsqueda amplia con categorías de búsqueda limitadas. Resulta adecuado al buscar lugares importantes como un aeropuerto.

"Destino esp. en Ciudad"

Ajuste un área de búsqueda restringida en la que todas las categorías se conviertan en el objetivo de la búsqueda. Resulta adecuado para buscar lugares pequeños como gasolineras y restaurantes.

"Libreta de direcciones"

Permite guardar un punto de destino guardado.

"Últimos destinos"

Permite usar rutas y destinos buscados recientemente.

Pantallas de instrucciones

Una vez calculada la ruta, las instrucciones visuales y de voz le guían hasta el destino.

Información del menú de herramientas del mapa

1 Durante las instrucciones de ruta: Permite cambiar a la pantalla de Información de ruta dinámica. 2 Permite cambiar a la pantalla de la llamada en bajo. 3 Permite visualizar información detallada de TMC.*2*3 4 Permite ajustar el volumen. 5 Durante las instrucciones de ruta: Permite escuchar la siguiente instrucción de voz. En el modo de desplazamiento de mapa: Permite cambiar a la pantalla de la posición actual del automóvil. 6 Permite abrir el menú de OPCIONES. 7 Permite activar el modo de desplazamiento de mapa.

1 Únicamente el modelo NV-U93T/U83. Sólo aparece durante una llamada en la pantalla de mapa. 2 Únicamente el modelo NV-U93T/U73T. Sólo aparece cuando la ruta encontrada está colapsada. *3 Los servicios iTMC (Reino Unido) y v-trafic (Francia) son opcionales. Para suscribirse a dichos servicios, visite nuestro sitio Web: http://www.navu.sony-europe.com

Pantalla de mapa

Conducción en línea recta

Continúa en la página siguiente →

A Hora actual/Estado del GPS/Estado de la batería/Estado TMC*1/Estado de la referencia Bluetooth*2 Para obtener más información, consulte el manual PDF suministrado. B Distancia hasta el destino/ETA (Estimated Time of Arrival, hora estimada de llegada) C Posición actual D Distancia hasta el siguiente giro E Nombre de la calle actual F Nombre de la siguiente calle G Indicador del norte H Dirección actual/velocidad actual I Instrucción posterior a la suma J Indicador de barra de distancia hasta el siguiente giro K Instrucción del siguiente giro

1 Únicamente el modelo NV-U93T/U73T. 2 Únicamente el modelo NV-U93T/U83.

Información de ruta dinámica

La pantalla muestra la distancia al destino, la información de PDI, etc.

Visualización de la ruta

Es posible visualizar la ruta completa hasta el destino.

Para visualizarla desde la pantalla de mapa, seleccione "Opciones" → "Mostrar ruta".

Modo de desplazamiento de mapa

Para activar el modo de desplazamiento de mapa desde la pantalla de mapa, toque 念 , tanto si está describiendo instrucciones de ruta como si no.

En el modo de desplazamiento de mapa, se muestra el retículo en el mapa y es posible arrastrar la pantalla para desplazarlo.

Toque / para ajustar la escala del mapa. Arrastre el punto que desee hasta la intersección del retículo y toque → para que se muestre el menú del modo de desplazamiento de mapa, en el que podrá establecer un punto como destino, etc.

Toque - para volver a la pantalla de la posición actual del automóvil.

Configuración del sistema

Pueden configurarse varios ajustes relacionados con el sistema y la memoria.

En el menú principal, seleccione "Más..." → "Ajustes" → la categoría deseada → el elemento deseado para realizar cada ajuste.

Función Bluetooth (únicamente el Modelo NV-U93T/U83)

Activación de la función Bluetooth

1 Toque "Teléfono" en el menú principal.

Aparecerá el menú de la función Bluetooth.

2 Seleccione "Ajustes por Teléfono". 3 Ajuste "Señal Bluetooth" en "Activado".

Emparejamiento y conexión de la unidad con un teléfono móvil

Sólo es necesario efectuar esta operación la primera vez.

Conexión con un teléfono móvil desde la unidad

Compruebe que el teléfono móvil está ajustado para permitir la búsqueda (detectable) de antemano.

1 Toque "Teléfono" en el menú principal. 2 Seleccione "Ajustes por Teléfono" → "Conectar Teléfono" → "Nuevo registro". 3 Si aparece "Buscar Teléfono", seleccione "Aceptar".

Comienza el proceso de búsqueda de un teléfono móvil con el que se pueda conectar la unidad y, a continuación, aparecen los nombres de los teléfonos móvil detectados en una lista.

El tiempo de búsqueda varía en función del número de teléfonos móvil.

4 Seleccione el teléfono móvil al que desea conectarse.

Comienza el emparejamiento.

5 Introduzca una clave de acceso*.

Introduzca la misma clave de acceso en esta unidad y en el teléfono móvil al que se va a conectar. La clave de acceso puede ser un número seleccionado por usted mismo o el número determinado por el teléfono móvil al que desea conectarse.

Para obtener más información, consulte el manual del teléfono móvil al que desea conectarse.

6 Toque "Aceptar" para confirmar.

Aparecerá el mensaje "Conectado" y la conexión se habrá completado. En función del modelo del teléfono móvil que utilice, es posible que la conexión requiera efectuar una operación en el teléfono móvil.

• Es posible que la clave de acceso reciba el nombre de "código de acceso", "código PIN", "número PIN" o "contraseña", etc., en función del teléfono móvil.

Realización de llamadas

Es posible efectuar llamadas desde el teléfono móvil conectado mediante la utilización de esta unidad.

1 Toque "Teléfono" en el menú principal. 2 Seleccione "Realizar llamada" → "Introducir números". 3 Introduzca el número de teléfono. 4 Toque \(\mathcal{J}\) para iniciar la llamada.

Para finalizar las llamadas

Toque "Finalizar llamada".

Recepción de llamadas

Al recibir una llamada, el tono de llamada se emite desde el altavoz de la unidad.

1 Cuando reciba una llamada, toque "Responder".

La llamada se inicia.

El micrófono incorporado de la unidad captará su voz.

Utilización del software suministrado

Las funciones principales del software del disco suministrado se presentan a continuación. Si introduce el disco en el ordenador, la pantalla aparece automáticamente. Siga las instrucciones de la pantalla.

Contenido

Instalar software de conexión para PC*1

Es posible instalar el software de conexión al ordenador (ActiveSync). Asegúrese de iniciar sesión como administrador al instalar el software.

Asistente de idiomas

Es posible añadir los datos del idioma de las indicaciones en pantalla y de las instrucciones de voz a la unidad, así como eliminar los datos de idioma innecesarios de la misma.

Leer el manual

Puede leer el manual PDF que contiene más información acerca de los sistemas disponibles.

Servicio de atención

Puede acceder fácilmente al sitio Web de soporte de navegación de Sony.

Visite este sitio Web para obtener soporte técnico, como actualizaciones de software, respuestas a las preguntas más frecuentes, etc.

Asistente para mapas*2

Es posible copiar datos de mapas a la unidad o al "Memory Stick" (no suministrado) desde el disco suministrado.

Para ello, es posible que necesite eliminar datos de mapas innecesarios para liberar espacio en la memoria.

Conexión al ordenador

Antes de conectar el sistema al ordenador, instale el software de conexión al ordenador en este.

• Para sistemas de Windows 2000/Windows XP: Instalar ActiveSync desde el disco suministrado.
• Para sistemas de Windows Vista: Descargar "Windows Mobile Device Center 6.1" o posterior del sitio web de soporte de Microsoft, si no es que ya se encontraría instalado.

1. Conecte la unidad al ordenador mediante el cable USB.

Notas sobre la transferencia de datos

Durante la transferencia, no: - desconecte el cable USB. - entre en el modo de espera ni reinicie la unidad. - apague el ordenador, lo ajuste en el modo de espera ni lo reinicie.

Comunicación Bluetooth (únicamente el modelo NV-U93T/U83)

• La Tecnología inalámbrica Bluetooth funciona bajo el rango de aproximadamente 10m. El rango de comunicación puede variar en función de los obstáculos (personas, objetos metálicos, paredes, etc.) o del entorno electromagnético.
• Cuando utilice la función Bluetooth, instale la unidad a una distancia no superior a 60 cm del conductor.
• Es posible que las siguientes condiciones afecten a la sensibilidad de la comunicación Bluetooth.

- Hay un obstáculo como una persona, un objeto metálico o una pared entre la unidad y el teléfono móvil. - Se está utilizando un dispositivo que utiliza una frecuencia de 2,4 GHz como, por ejemplo, un dispositivo LAN inalámbrico, un teléfono inalámbrico o un horno microondas, cerca de la unidad.

• Debido a que los dispositivos Bluetooth y las redes LAN inalámbricas (IEEE802.11b/g) realizan la misma frecuencia, es posible que se produzcan interferencias de microondas que provoquen el deterioro de la velocidad de la comunicación, ruidos o la interrupción de la conexión si se utiliza la unidad cerca de un dispositivo LAN inalámbrico. En tal caso, lleve a cabo las siguientes operaciones.
• Utilice la unidad a una distancia mínima de 10m del dispositivo LAN inalámbrico. - Si se utiliza la unidad a una distancia inferior a 10m de un dispositivo LAN inalámbrico, apague este último. - Instale la unidad y el teléfono móvil lo más cerca posible.
• Las microondas que emiten los dispositivos Bluetooth pueden afectar al funcionamiento de dispositivos médicos electrónicos. Apague la unidad y el teléfono móvil en los siguientes lugares ya que, de lo contrario, podría provocarse un accidente.

-donde haya gas inflamable, en hospitales, trenes, aviones o gasolineras

• cerca de puertas automáticas o de una alarma contra incendios

-Esta unidad es compatible con funciones de seguridad que cumplen con el estándar Bluetooth para proporcionar una conexión segura durante la utilización de la tecnología inalámbrica Bluetooth, excepto que es posible que la seguridad no sea suficiente en función del ajuste. Tome precauciones cuando utilice la tecnología inalámbrica Bluetooth.

• Sony no asume ninguna responsabilidad por la pérdida de información durante la comunicación Bluetooth.
• No se puede garantizar la conexión con todos los teléfonos móviles.
• Es necesario disponer de un teléfono móvil que disponga de la referencia Bluetooth para cumplir con el estándar Bluetooth especificado por Bluetooth SIG, y que sea autenticado.

-Aunque el teléfono móvil conectado cumpla con el estándar Bluetooth mencionado anteriormente, es posible que algunos teléfonos móviles no se conecten o no funcionen correctamente según las características o especificaciones de estos. -Mientras habla, atienda a los permisos. - Misiones realizan el trabajo del proyecto. - Misiones realizan el trabajo del proyecto. - Misiones realizan el trabajo del proyecto.

• En función del teléfono móvil que vaya a conectar, es posible que la comunicación tarde unos instantes en iniciarse.

continúa en la página siguiente →

Otros

• Es posible que el dispositivo Bluetooth no funcione en teléfonos móviles, en función de las condiciones de las ondas de radio y del lugar donde se utilice el equipo.
• Si siente malestar después de utilizar el dispositivo Bluetooth, cese de utilizarlo inmediatamente. Si el problema persiste, póngase en contacto con el distribuidor Sony más cercano.

¿Qué es un "Memory Stick"?

Un "Memory Stick" es un soporte de grabación integrado y compacto con una gran calidad. Ha sido diseñado no solo para intercambiar y compartir datos digitales entre productos "Memory Stick" compatibles, sino para utilizarse como soporte de almacenamiento externo extraíble para guardar datos.

Tipos de "Memory Stick Duo" que puede utilizar el sistema

Con el sistema se pueden usar los siguientes tipos de "Memory Stick Duo".*1

• "Memory Stick Duo" (no compatible con MagicGate) "MagicGate Memory Stick Duo"*2 "Memory Stick PRO Duo"*2

1 Se ha demostrado que el sistema puede utilizarse con un "Memory Stick Duo" con una capacidad de 4 GB o inferior. Sin embargo, no se garantiza el funcionamiento de todos los soportes "Memory Stick Duo". 2 "MagicGate Memory Stick Duo" y "Memory Stick PRO Duo" están equipados con las configuraciones de MagicGate. MagicGate es un sistema de protección de copyright, que utiliza tecnología de cifrado. Los datos con protección MagicGate no pueden reproducirse en este producto.

Notas

• El sistema solo admite la lectura de datos almacenados en un "Memory Stick Duo". No es posible formatear ni escribir datos en un "Memory Stick Duo".
• El sistema no admite la transferencia de datos paralela a alta velocidad.
• Los soportes "Memory Stick" de tamaño estándar no pueden utilizarse en este sistema.
• Cuando utilice un "Memory Stick Duo", asegúrese de comprobar que lo inserta en la dirección correcta. Una utilización incorrecta podría causar problemas en el sistema.
• No introduzca el "Memory Stick Micro" directamente en el producto compatible con "Memory Stick PRO" sin el adaptador M2 suministrado con el soporte (o de venta por separado). Si intenta introducirlo sin colocar el adaptador M2, es posible que no pueda extraerlo.
• No coloque el "Memory Stick Duo", "Memory Stick Micro" ni el adaptador M2* al alcance de los niños para evitar que lo ingieran de manera accidental.
• Evite extraer el "Memory Stick Duo" del sistema mientras este esté leyendo datos.
• Los datos pueden dañarse en las siguientes ocasiones:

-Si extrae el "Memory Stick Duo" o apaga el aparato durante una operación de lectura. -Si se utiliza el "Memory Stick Duo" en lugares expuestos a electricidad estática o a ruidos eléctricos.

• Es recomendable que efectúe una copia de seguridad de los datos importantes.
• No doble, deje caer ni dé golpes fuertes al "Memory Stick Duo".
• No desmonte ni modifique el "Memory Stick Duo".
• Evite que el "Memory Stick Duo" se moje.
• No utilice ni almacene el "Memory Stick Duo" en lugares expuestos a:
• Temperaturas extremadamente elevadas, como en el interior de un automóvil estacionado al sol -La luz solar directa -Mucha humedad o donde haya sustancias corrosivas

• No toque el conector del "Memory Stick Duo" con los dedos ni con objetos metálicos.
• No es posible grabar, editar ni eliminar datos con el interruptor de protección contra escritura situado en la posición LOCK.
• Utilice un objeto puntiagudo para deslizar el interruptor de protección contra escritura del "Memory Stick Duo".
• Si utilizas un "Memory Stick Duo" sin interruptor de protección contra escritura, ten cuidado de no editar ni eliminar datos de manera accidental.
• No ponga en el área de anotaciones de la etiqueta con demasiada fuerza.
• Para trasladar o almacenar el "Memory Stick Duo", colóquelo en el estuche suministrado con este.
• Abreviatura para "Memory Stick Micro".

Nota sobre el panel LCD

Es posible que aparezcan algunos puntos fijos azules, rojos o verdes en la pantalla. Se conocen como "puntos brillantes" y pueden aparecer en cualquier pantalla LCD. Las pantallas LCD se fabrican con tecnología de precisión, y más de un 99,99% de sus segmentos son correctos. No obstante, es posible que un pequeño porcentaje (normalmente el 0,01%) de los segmentos no se encienda correctamente. Sin embargo, esto no interferirá en la visualización.

Mantenimiento

Limpieza

• Limpie la superficie de la ventosa con un paño suave, humedecido y que no ceda pelusa si esta se ensucia y deja de adherirse con fuerza. Asegúrese de secar la ventosa antes de volver a colocarla.
• Limpie la ventana de visualización con un paño de limpieza disponible en el mercado.

Nota

Si la ventosa deja una marca en el parabrisas, frótela con un paño humedecido con agua.

Sustitución del fusible

Al sustituir el fusible del adaptador para batería de automóvil, asegúrese de usar uno con el mismo amperaje que el indicado en el fusible original (2,5 A). Si el fusible se funde, verifique la conexión de la alimentación y sustitúyalo. Si el fusible vuelve a fundirse después de sustituirlo, es posible que exista alguna falla de funcionamiento. En tal caso, consulte con el distribuidor Sony más cercano.

Advertencia

Nunca use un fusible cuyo amperaje supere el del suministrado con la unidad, ya que esta podría dañarse.

Notas sobre cómo deshacerse de la unidad

Extraiga la batería de iones de litio incorporada cuando vaya a deshacerse de la unidad y entréguela en un punto de reciclaje.

A continuación, se explica el procedimiento de extracción de la batería.

Nota

No desmonte la unidad excepto en el momento de desecharla.

1 Pulse el botón RESET para apagar la unidad. 2 Extraiga los tapones de goma situados en la parte posterior de la unidad; a continuación, extraiga los tornillos mediante un destornillador.

NV-U93T/U83

Extraiga los 2 tapones de goma y, a continuación, los 4 tornillos.

NV-U73T/U53

Extraiga los 4 tapones de goma y, a continuación, los 4 tornillos.

3 Extraiga la cubierta posterior.

NV-U93T/U83

Para liberar los enganches y abrir la cubierta posterior, utilice un objeto puntiagudo, como un destornillador de punta plana, en las posiciones que se indican en la ilustración.

NV-U73T/U53

Presione en las posiciones ① y ② que se indican en la ilustración para liberar los enganches y, a continuación, abra la cubierta posterior con las manos ③.

4 Extraiga la batería.

NV-U93T/U83

Antes de extraer la batería, extraiga el tornillo como se muestra a continuación.

NV-U73T/U53

5 Envuelva con cinta el terminal del conductor para aislarlo.

Notas sobre la batería de iones de litio

• Mantenga la batería fuera del alcance de los niños.
• No sujete la batería con pinzas metálicas, ya que podrá producirse un cortocircuito.

PRECAUCIÓN

La pila puede explotar si la trata mal. No la recargue, desarme, ni la tire al fuego.

Especificaciones

NV-U93T/U83

Unidad principal

Temperatura de funcionamiento: de 5 a 45 °C

Requisitos de alimentación: CC de 5 V

del cable USB suministrado o del adaptador de alimentación de CA opcional

Ranura para la tarjeta de memoria:

Ranura para Memory Stick Duo

Altavoz: altavoz ovalado de 20 × 40 mm

Corriente de consumo: máx. 1,5 A

Dimensiones: aprox. 145 × 87 × 20 mm

(an × al × prf, sin incluir las partes salientes)

Peso: aprox. 250 g

Monitor

Sistema: pantalla de cristal líquido transmisiva

Sistema de unidad: Sistema de matriz activa TFT a-Si

Dimensiones: 4,8 pulgadas (16:9)

aprox. 106 × 60 × 122 mm (an × al, prf)

Segmento: 391.680 (816 × 480) puntos

Comunicación inalámbrica

Sistema de comunicación:

Versión estándar Bluetooth 2.0

Salida: potencia estándar Bluetooth clase 2 (máx. +4 dBm)

Rango de comunicación máximo:

Línea de visión de aprox. 10 m*1

Banda de frecuencia:

Banda de 2,4 GHz (entre 2,4000 y 2,4835 GHz)

Método de modulación: FHSS

Perfiles Bluetooth compatibles*2:

HFP (Hands-free Profile)

OPP (Object Push Profile)

*1 El rango real variará en función de factores como los obstáculos situados entre los dispositivos, los campos magnéticos que existen alrededor de los hornos microondas, la electricidad estática, la sensibilidad de la recepción, el rendimiento de la antena, el sistema operativo, la aplicación de software, etc.

*2 Los perfiles estándar Bluetooth indican el objetivo de la comunicación Bluetooth entre dispositivos.

Base

Temperatura de funcionamiento: de 5 a 45 °C

Requisitos de alimentación: CC de 5,2 V

procedente del adaptador para batería de automóvil de 12 V/24 V suministrado (toma a tierra negativa)

Conector de la unidad

Toma DC IN 5.2V

Toma de antena TMC (únicamente en el modelo

NV-U93T)

Frecuencia de recepción: de 87,5 a 108,0 MHz

(únicamente en el modelo NV-U93T)

Tiempo de energía/tiempo de uso de la batería incorporada

Tiempo de energía

Con el adaptador para batería de automóvil suministrado y el adaptador de alimentación de CA opcional: aprox. 3 horas (con la unidad encendida) o 1,5 horas (en modo de espera)

Con el cable USB suministrado:

aprox. 3 horas (en modo de espera)

Tiempo de uso

Hasta 2 horas (dependiendo del uso)

Accesorios OPCIONALES

Kit de instalación en el automóvil: XA-49FM

Adaptador de CA: XA-AC13

Adaptador para batería de automóvil: XA-DC3

Base para automóvil TMC: NVA-CU5T

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.
• Se utilizan pilas de ion de litio recargables.
• Se ha utilizado cartón ondulado como material de relleno y de protección para este producto.
• Impreso con tinta de aceites vegetales, libre de COV (Compuestos Orgánicos Volátiles).

Continúa en la página siguiente →

NV-U73T/U53

Unidad principal

Temperatura de funcionamiento: de 5 a 45 °C

Requisitos de alimentación: CC de 5 a 5,2 V del cable USB suministrado, del adaptador de alimentación de CA opcional o del adaptador para batería de automóvil de 12 V / 24 V suministrado (toma a tierra negativa)

Terminales de conexión: Toma DC IN 5-5.2V, Toma USB, Toma de antena GPS externa, Toma de antena TMC (únicamente en el modelo NV-U73T)

Frecuencia de recepción: de 87,5 a 108,0 MHz (únicamente en el modelo NV-U73T)

Ranura para la tarjeta de memoria: Ranura para Memory Stick Duo

Altavoz: altavoz circular de 30 mm de diámetro

Corriente de consumo: máx. 1,5 A

Dimensiones: aprox. 133 × 79 × 20 mm (an × al × prf, sin incluir las partes salientes)

Peso: aprox. 210 g

Monitor

Sistema: pantalla de cristal líquido transmisiva

Sistema de unidad: sistema de matriz activa TFT a-Si

Dimensiones: 4,3 pulgadas (16:9) aprox. 95 × 54, 109 mm (an × al, prf)

Segmento: 391.680 (816 × 480) puntos

Tiempo de energía/tiempo de uso de la batería incorporada

Tiempo de energía

Con el adaptador para batería de automóvil suministrado y el adaptador de alimentación de CA opcional: aprox. 2 horas (con la unidad encendida) o 1 hora (en modo de espera)

Con el cable USB suministrado: aprox. 2 horas (en modo de espera)

Tiempo de uso

Hasta 2 horas (dependiendo del uso)

Accesorios opcionales

Kit de instalación en el automóvil: XA-49FM

Adaptador de CA: XA-AC13

Adaptador para batería de automóvil: XA-DC3

Antena GPS externa: VCA-42

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

• Ciertas partes del circuito impreso no contienen retardantes de llama halogenados.
• Se utilizan pilas de ion de litio recargables.
• Se ha utilizado cartón ondulado como material de relleno y de protección para este producto.
• Impreso con tinta de aceites vegetales, libre de COV (Compuestos Orgánicos Volátiles).

Solución de problemas

La siguiente lista de comprobación le ayudará a resolver los problemas que puedan producirse con la unidad.

Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.

Generales

La unidad no se enciende.

→ Cargue la batería incorporada. → Compruebe que el adaptador para batería de automóvil está conectado firmemente a la toma del encendedor.

No se puede cargar la batería incorporada.

→ Encienda la unidad y, a continuación, apáguela. → Si se está utilizando el adaptador para batería de automóvil, desconéctelo de la toma del encendedor y, a continuación, vuelva a conectar. → La batería de iones de litio incorporada puede cargarse a una temperatura de entre 5 y 45 °C. Es posible que la batería no se cargue si la temperatura en el interior de la unidad aumenta debido a la exposición a la luz solar directa, etc. No se trata de un fallo de funcionamiento. → Encienda el ordenador durante la entrega USB. Tenga en cuenta que es posible que el indicador CHG 7/3 se ilumine en verde en el ordenador en modo de espera mientras la batería incorporada no esté completamente cargada.

No se recibe señal GPS.

Primero, lea la información general del GPS (página 7) y, a continuación, compruebe el estado del GPS mediante la opción "Más..." del menú principal → "Estado GPS".

• El sistema no puede recibir señales GPS debido a una obstrucción.

→ Desplace el automóvil hasta una ubicación en la que puedan recibirse las señales con claridad.

• Existe un obstáculo frente a la antena GPS. → Instale la antena donde la señal no se vea interrumpida por la carrocería del coche, etc.
• Es posible que la recepción de la señal de GPS sea deficiente en función del material del que esté compuesto el parabrisas del automóvil. → Utilice la antena GPS externa opcional VCA-42 (únicamente en el modelo NV-U73T/U53).

La posición del vehículo en el mapa no coincide con la carretera por la que se circula.

El margen de error de la señal precedente de los satélites GPS es demasiado grande. Puede producirse un margen de error máximo de unas centenas de metros.

No se escuchan las instrucciones de voz.

El volumen está demasiado bajo.

⟶ Suba el volumen (página 13).

La pantalla LCD no se visualiza con normalidad.

• A altas temperaturas, es posible que la pantalla LCD se oscurezca y no se visualice correctamente. A bajas temperaturas, es posible que se produzca una imagen residual en dicha pantalla. No se trata de fallos de funcionamiento, por lo que la pantalla LCD volverá a funcionar con normalidad cuando la energía vuelva a situarse bajo el rango de trabajo adecuado.
• La pantalla LCD está oscura.

→ Es posible que la función del atenuador automático esté activada debido a que está cubriendo el sensor 5 (página 8) / 4 (página 9) con la mano, etc.

La base se despega de la superficie de fijación.

La fuerza de fijación se debilita si la superficie de fijación o la ventosa se ensucian.

→ Limpie la superficie de la ventosa y la superficie de fijación con un paño suave, humedecido y que no deje pelusa (página 19).

El modo de demostración se inicia automáticamente aunque no se realice ninguna operación.

Desactive el modo de demostración automática mediante la opción “Más...” del menú principal → “Ajustes” → “Ajustes Básicos” → “Modo demo”. A continuación, compruebe que el “Modo demo” se ha desactivado.

Función Bluetooth (únicamente el modelo NV-U93T/U83)

El teléfono móvil al que se efectúa la conexión no puede detectar esta unidad.

→ Ajuste "Señal Bluetooth" en "Activado" (página 15).

• Durante la conexión a un teléfono móvil, esta unidad no será detectada desde otro teléfono móvil. Desconecte la conexión actual y busque esta unidad desde otro teléfono móvil.

No es posible establecer la conexión Bluetooth.

→ Lleve a cabo el emparejamiento de nuevo. - En función del modelo de teléfono móvil, es posible que no se pueda efectuar búsquedas desde esta unidad. → Busque esta unidad desde el teléfono móvil. - En función del estado del teléfono móvil, es posible que no se pueda efectuar búsquedas desde esta unidad. → Busque esta unidad desde el teléfono móvil. → Consulte los procedimientos de emparejamiento y conexión en el manual del teléfono móvil, etc., y lleve a cabo la operación de nuevo. → Diríjase al sitio Web de Sony para comprobar que el modelo de teléfono móvil pueda conectarse a esta unidad.

El nombre del teléfono móvil detectado no aparece.

En función del estado del teléfono móvil, es posible que no se pueda obtener el nombre.

El volumen de la voz del interlocutor es bajo.

→ Toque + / - en la pantalla para ajustar el volumen.

Se produce eco o ruidos en las conversaciones telefónicas.

• Baje el volumen.
• La función "Cancelación del ruido/eco" está ajustada en "Desactivado".

→ Ajuste "Cancelación del ruido/eco" en "Modo 1" o "Modo 2". - Si se encuentra en un lugar con un ruido ambiental elevado, intente reducirlo. Por ejemplo, si hay una ventanilla abierta a través de la que se escucha un fuerte ruido del tráfico, cierre la ventanilla. Si el sistema de aire acondicionado emite mucho ruido, apáguelo.

La calidad del sonido de la voz del interlocutor es deficiente.

La calidad del sonido telefónico depende de las condiciones de recepción del teléfono móvil.

⟶ Desplace el automóvil hasta un lugar en el que la recepción de la señal del teléfono móvil sea mejor si esta es deficiente.

Algunas funciones no se pueden usar.

→ Compruebe que el teléfono móvil al que se efectúa la conexión admite las funciones en cuestión.

El nombre del otro interlocutor no aparece al recibirse una llamada.

• El otro interlocutor no está registrado en la libreta de direcciones. → Almacénelo en la libreta de direcciones.
• El teléfono desde el que se efectúa la llamada no está ajustado para enviar su número de teléfono.

Error de emparejamiento debido a que se ha excedido el tiempo de espera.

En función del teléfono móvil al que se efectúa la conexión, es posible que el límite de tiempo del emparejamiento sea reducido. Intente llevar a cabo el emparejamiento dentro del tiempo establecido.

No se emite sonido desde los altavoces de la unidad durante las llamadas efectuadas mediante manos libres.

→ Si el sonido se emite desde el teléfono móvil, ajústelo para que emita el sonido a través del altavoz de la unidad.

Restauración de la unidad

Si el software de navegación se bloquea, pruebe a reiniciar la unidad.

Pulse el botón RESET y encienda la unidad.

Nota

Después de reiniciar la unidad, es posible que tarde unos instantes en recibir señales de GPS cuando esta se encienda.

Acerca de este manual

18 Toma (auriculares)

NV-U73T/U53

Interruptor I/ (encender/en espera) 9

Funcionamiento del Gesture Command (Comando por gestos)

Campo de entrada

En la pantalla del mapa, toque el mapa.

Seleccione la categoría de destino especial (POI) deseada en la lista.

Para casa

7 Cambiar al modo de desplazamiento en el mapa.

Modo de desplazamiento en el mapa

Asistente de idiomas

Asistente de mapas*2

Notas sobre la batería de iones de litio

Sistema: de matriz activa TFT a-Si

Dimensiones: 4,8 pulg (16:9)

Aprox. 106× 60 122mm (a× v,p)

Sistema: de matriz activa TFT a-Si

Dimensiones: 4,3 pulg (16:9) Aprox. 95 × 54 , 109mm ( a × v , p)
