MED-160 - Alcotest Steren - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Alcoholímetro Portátil
Marca	Steren
Modelo	MED-160
Dimensiones (aprox.)	120 x 50 x 20 mm
Peso (aprox.)	50 g (con pilas)
Alimentación	2 pilas alcalinas AAA (no incluidas)
Tipo de Sensor	Semiconductor (celda de combustible)
Rango de Medición	0.00 – 1.00 mg/L BrAC (concentración de alcohol en el aliento)
Precisión	±0.05 mg/L a 0.05 mg/L
Pantalla	LED o LCD con retroiluminación
Tiempo de Calentamiento	< 10 segundos
Tiempo de Respuesta	< 5 segundos
Apagado Automático	Sí, después de 30 segundos de inactividad
Calibración	Requiere calibración periódica (recomendada cada año o 300 pruebas)
Mantenimiento	Limpie la boquilla y el área del sensor con un paño seco; reemplace la boquilla después de cada uso
Accesorios Incluidos	5 boquillas, bolsa de transporte, manual de usuario
Temperatura de Funcionamiento	10°C a 40°C
Temperatura de Almacenamiento	0°C a 50°C
Características de Seguridad	Indicador de batería baja, alarma de sobre rango
Reparabilidad	Baterías reemplazables; el sensor no puede ser reparado por el usuario; comuníquese con el soporte para la calibración
Información General	Diseñado solo para uso personal; no para fines médicos o legales

Preguntas frecuentes - MED-160 Steren

¿Cómo enciendo el alcoholímetro Steren MED-160?

Mantenga presionado el botón de encendido durante 2 segundos hasta que la pantalla se ilumine. Espere a que el dispositivo se caliente (aproximadamente 10 segundos) antes de soplar.

¿Cómo uso correctamente el alcoholímetro?

Inserte una boquilla limpia en el dispositivo, sople de manera constante durante aproximadamente 5 segundos hasta que escuche un pitido, luego retire la boquilla y lea el resultado en la pantalla.

¿Qué significa el resultado?

La pantalla muestra su concentración de alcohol en el aliento (BrAC) en mg/L. Un valor por debajo de 0.05 mg/L generalmente se considera sobrio, pero las leyes locales varían.

¿Cómo debo limpiar y mantener el dispositivo?

Después de cada uso, deseche la boquilla usada. Limpie el exterior con un paño seco. Limpie suavemente el área del sensor con un hisopo de algodón si es necesario. No use líquidos.

¿Cómo sé cuándo calibrar el alcoholímetro?

Se recomienda la calibración cada 12 meses o después de 300 pruebas. El dispositivo puede mostrar un error si la calibración está vencida. Comuníquese con el soporte de Steren para el servicio.

¿Puedo usar el alcoholímetro con fines legales?

No. El Steren MED-160 está diseñado solo para uso personal y no está certificado para aplicaciones legales o médicas. Los resultados deben tratarse como estimaciones.

¿Qué tipo de pilas usa?

Usa 2 pilas alcalinas AAA (no incluidas). Reemplácelas cuando aparezca el indicador de batería baja.

¿Por qué el dispositivo muestra un mensaje de error?

Causas comunes: batería baja, necesidad de calibración o flujo de aire bloqueado. Verifique las pilas, asegúrese de que la boquilla esté insertada correctamente e intente nuevamente.

¿Cuántas boquillas están incluidas?

El paquete incluye 5 boquillas desechables. Se pueden comprar boquillas adicionales por separado.

¿Qué debo hacer si obtengo lecturas inconsistentes?

Asegúrese de esperar al menos 15 minutos después de beber alcohol o usar enjuague bucal antes de la prueba. Además, evite comer o fumar justo antes de la prueba.

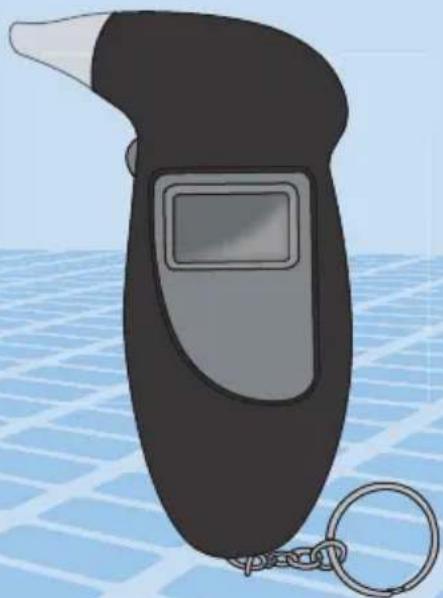

MANUAL DE USUARIO MED-160 Steren

Alcoholímetro digital

Manual de instrucciones

0715m

Alcoholímetro digital

MED-160

por la compra de este producto Steren.

Este manual contiene todas las funciones de operación y solución de problemas necesarias para instalar y operar su nuevo Alcoholímetro digital Steren.

Por favor revise esta guía completamente para estar seguro de instalar y poder operar apropiadamente este producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:

www.steren.com

Recomendaciones

- Después haber ingerido alcohol, se recomienda esperar 20 minutos para realizar una prueba de alcoholemia, ya que es el tiempo aproximado en que el alcohol es absorbido en la sangre. Esto asegurará que la muestra de la respiración tomada procede de sus pulmones y no del alcohol presente en su boca, lo que podría dar un registro más elevado.

- Para un resultado preciso, espere 3 minutos entre cada prueba de alcoholemia.

- No debe comer ni fumar 20 minutos antes de realizar la prueba.

- Después de utilizar la boquilla lávela con agua y jabón, nunca use productos químicos.

- No escupa dentro de la boquilla.

- Aleje los insecticidas, alcohol o pintura de alcoholímetro.

- Modificar o alterar los componentes internos de la unidad puede causar un mal funcionamiento.

- El alcoholímetro está diseñado para ser utilizado como una ayuda, para promover la conducción razonable. No lo use como criterio para operar y usar vehículos, maquinaria o equipo. El alcoholímetro no hace referencia alguna al contenido de alcohol en la sangre u otras medidas de intoxicación promulgada por las agencias de gobierno, médicos u otros órganos.

Características

El alcoholímetro digital le permite analizar el aliento, y le ayuda a evitar riesgos, determinando el nivel de alcohol en la sangre (BAC) mostrando en porcentaje y con un icono cuando el estado es inconveniente (precaución) o imposibilitado (peligro) para actividades como manejar un automóvil.

Funciona con 2 baterías AAA e incorpora boquillas de repuesto, su pantalla iluminada le permite una fácil lectura incluso en la noche.

Display iluminado.

Auto apagado.

Medición en % y g/l

NOTA

Este producto no debe utilizarse como medida para compararlo con los alcoholímetros o procedimientos de detección de ninguna autoridad o dependencia gubernamental.

IMPORTANTE

El alcoholímetro nunca debe ser utilizado con el propósito de efectuar ensayos validados por las autoridades, pues estos pueden no estar legalmente reconocidos, el alcoholímetro es un instrumento de prevención y sus resultados deben ser considerados sólo como una medida de orientación.

REFERENCIAS

BAC: Concentración de alcohol en sangre, representa la cantidad de alcohol etílico en un volumen de sangre determinado.
0.05% BAC: Se refiere a que hay 0,05 g de alcohol en cada 100 ml de sangre. Este alcoholímetro muestra el resultado obtenido mediante dos modos diferentes: %BAC y g/l (concentración de alcohol en la sangre y tasa de sangre respectivamente).

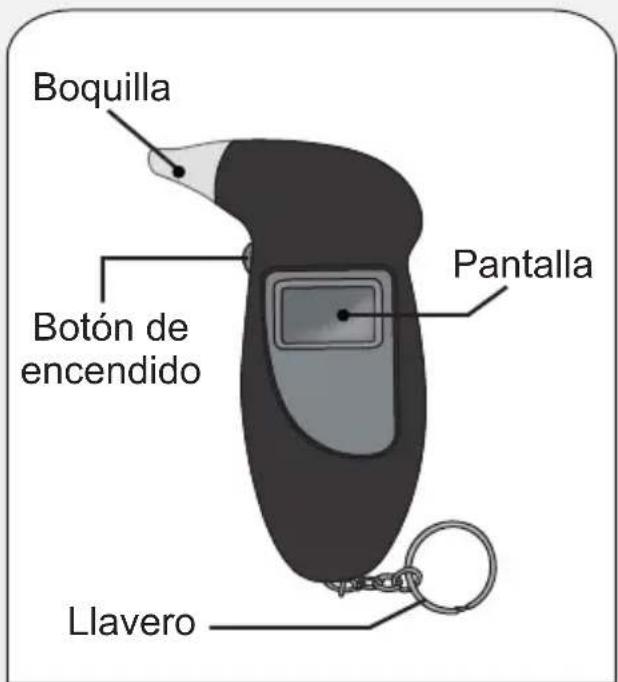

Controles

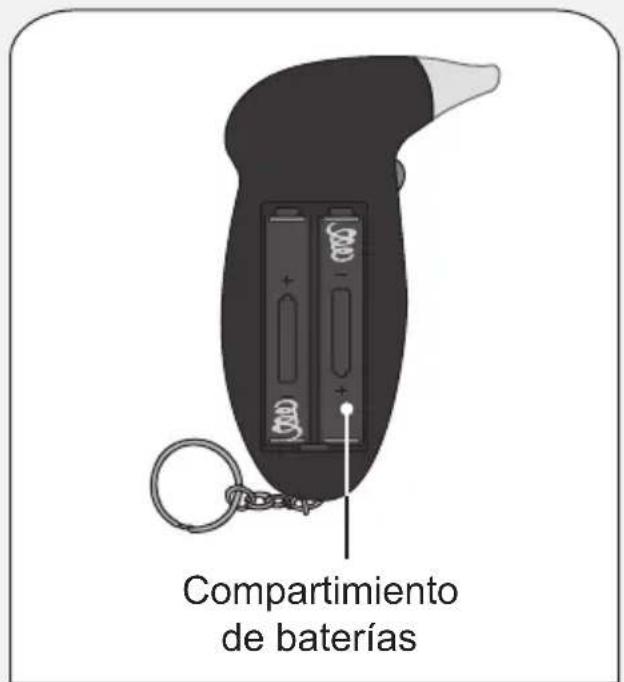

VISTA FRONTAL VISTA TRASERA

RASERA

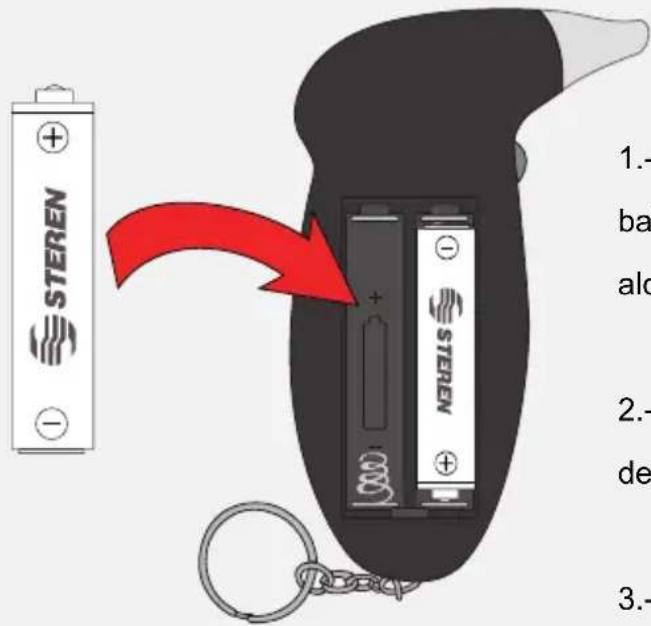

Instalación de baterías

1.- Retire la tapa del compartimiento de bateríasubicadaenlapartetraseradel alcoholímetro.
2.- Inserte dos baterías "AAA" asegurándose de colocar con la polaridad correcta.
3.-Coloquelatapadelcompartimiento baterías en su posición original.

NOTA

Cuando la pantalla parpadee es señal de baterías descargadas, en este caso remplace por unas baterías AAA nuevas.

Modo de uso

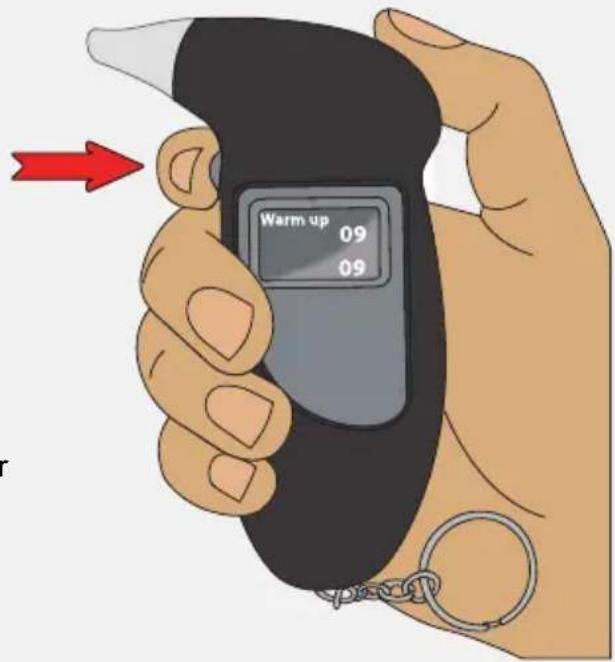

> CALENTAMIENTO

1. Deje presionado por 1 segundo el botón de encendido hasta que la pantalla se encienda y la alarma suene.
2. En la pantalla aparecerá el mensaje WARM UP(calentamiento),estaeslaetapa donde el alcoholímetro se prepara para realizar el examen de alcoholemia, espere a que termine la cuenta regresiva de 10 segundos.

El sensor suele absorber las impurezas del medio ambiente aún guardado en su que, por ello la primera vez que use el alcoholímetro o si lo dejó de usar por una largo o, debe limpiarlo junto con las boquillas y repetir el proceso de calentamiento varias para obtener resultados más precisos.

PRUEBA

1.- Luego del conteo de calentamiento, aparecerá el mensaje "BLOW" indicando el inicio del examen de alcoholemia, esta modalidad durará 10 segundos.
2.- Cuando la cuenta regresiva de 10 segundos comience, inhale profundamente y sople en la boquilla con mediana fuerza durante 3 a 5 segundos
3.- Al terminar el conteo los resultados aparecerán en pantalla.

4.- El mensaje CAUTION (Precaución) aparecerá si la concentración de alcohol está en los niveles:

• 0.02% BAC (ó 0,2 g / l) a 0.05% BAC (ó 0,5 g / l)
• 0.05% BAC (ó 0,5 g/l) a 0.08% BAC (ó 0,8 g/l)

Estoindicaqueustedseencuentraenunestado inconveniente para realizar actividades (como manejar).

5.- El mensaje DANGER (Peligro) aparecerá y la alarma sonará, si la concentración de alcohol está en los niveles:

• BAC mayor o igual a 0,05% (ó 0,5 g / l)
• BAC mayor o igual a 0,08% (ó 0,5 g / l)

Estoindicaqueustedseencuentraenunestado imposibilitado para realizar actividades (como manejar).

6.- Si durante los 10 segundos del examen (cuando aparece el mensaje BLOW) no sopló dentro de la boquilla aparecerán los resultados "0.00% BAC & 0.0g/l".

NOTA

Para obtener resultados más precisos, se recomienda que repita el examen 2 o 3 veces para confirmar la concentración de alcohol en su sangre.

APAGADO AUTOMÁTICO

El alcoholímetro cuenta con un sistema de apagado automático (indicado con el mensaje OFF), el cual se efectúa 10 segundos después de que aparecen los resultados del examen.

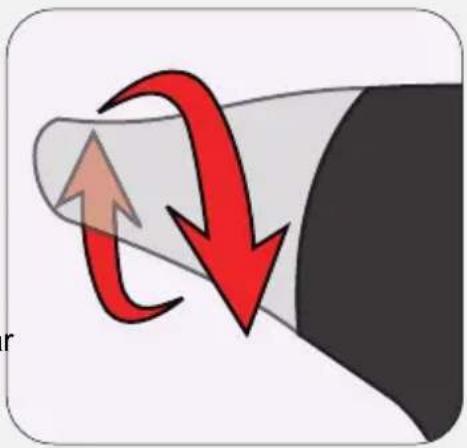

COLOCACIÓN DE BOQUILLAS

1.- En caso de que se afloje la boquilla ajustela y si la extravío instale una nueva, ya que es importante para la realización de la prueba.
2.- Coloque los dientes de la boquilla en las hendiduras del alcoholímetro y gire hacia la derecha hasta sujetar firmemente.

Considere que los países tienen diferentes normas de tránsito y límites de intoxicación. Por lo general si la concentración de alcohol en la sangre del conductor es mayor o igual a 0.02g/100ml pero menor de 0.05mg/100ml, se considera un conductor que bebió y si el contenido de alcohol es mayor o igual a 0.05g/100ml, se considera un conductor ebrio. (En algunos países, se considera a un conductor ebrio si el resultado es mayor o igual a 0.08g/100ml).

En circunstancias normales, si usted realiza la prueba de alcohol inmediatamente después de tomar bebidas embriagantes los resultados pueden ser muy altos. Por ello se recomienda tomar la prueba 20 ó 30 minutos después de beber, pues en este tiempo el alcohol ha pasado el sistema de digestión y absorción en el torrente sanguíneo. Mientras que en gran parte de los países el valor crítico de intoxicación al volante es de 0,02 g. no significa que la conducción es segura. No importa si tiene un nivel de intoxicación ligera, siempre se recomienda no conducir.

El cuerpo de cada persona responde de forma distinta al consumo del alcohol. La capacidad de una persona para conducir con seguridad, puede verse perjudicada en un punto muy inferior al límite de alcohol en sangre establecido por la ley.

Steren no tiene ninguna responsabilidad por las violaciones (como conducir en el mal uso del alcoholímetro por parte del usuario.

Especificaciones

Alimentación: 3V --- (2 x AAA) —

Rango: 0,00% - 0,19% (0,0-1,9 g/l)

Exactitud: _ + 0,01%

Respuesta: < 5 s

Temperatura de operación: 5-40°C

El diseño del producto y las especificaciones pueden cambiar sin previo aviso.

STEREN

Producto: Alcoholímetro digital

Modelo: MED-160

Marca: Steren

PÓLIZA DE GARANTÍA

Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas posteriormente.

ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor

Número de serie

Fecha de entrega

En caso de que su producto presente alguna falla, acuda al centro de distribución más cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo relacionado con su producto Steren.

Centro de Atención a Clientes

01 800 500 9000

ELECTRÓNICA STEREN S.A. DE C.V.

Camarones 112, Obrero Popular, 02840, Del. Azcapotzalco,

México, D.F. RFC: EST850628-K51
