| Tipo de producto | Ventilador de extracción para baño con luz |
| Marca | Hunter |
| Modelo | Halcyon 81030 |
| Dimensiones de la carcasa | 8" x 8.5" |
| Tamaño del conducto | 4 pulgadas |
| Bombillas | 2 x Máx. 60W A15 (no incluidas) |
| Alimentación eléctrica | 120V CA, 60 Hz |
| Tipo de motor | Lubricado permanentemente, sellado |
| Nivel de ruido | Extremadamente silencioso |
| Opciones de instalación | Nueva construcción, construcción existente (accesible desde arriba o abajo) |
| Pendiente máxima del techo | Inclinación 12/12 (45 grados) |
| Protección GFCI | Requerido si se instala sobre bañera o ducha |
| Garantía | 1 año en piezas y mano de obra, 5 años en el motor |
| Material de la carcasa | Metal |
| Material del accesorio de luz | Cúpula de vidrio con ribete metálico |
| Tipo de control | Interruptor de pared (separado para ventilador y luz) |
| Certificación de seguridad | Listado UL (asumido) |
| Limpieza | Detergente suave y paño suave; aspirar el interior del motor |
| Requisito de conducto | Debe ventilarse al exterior |
| Altura mínima de montaje | 5 pies sobre el suelo |
| Límite de aislamiento térmico | R40 máximo |
| Tiempo de montaje | 30 a 60 minutos |
| Cableado | 120V CA, negro (vivo), blanco (neutro), verde/desnudo (tierra) |
| Peso | Aprox. 8 libras (estimado) |
Preguntas frecuentes - Halcyon 81030 HUNTER
Preguntas de los usuarios sobre Halcyon 81030 HUNTER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Ventilador de techo en formato PDF gratis! Encuentra tus instrucciones Halcyon 81030 - HUNTER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Halcyon 81030 de la marca HUNTER.
MANUAL DE USUARIO Halcyon 81030 HUNTER
Ventilador para baño con luz

Manual del Propietario
Modelo
81030
SINCE 1886 Hunter®
43034-02
20110909
- Utilice esta unidad sólo de la manera indicada por el fabricante. Si tiene alguna pregunta, contacte con el fabricante.
- Antes de dar servicio o limpiar la unidad, desconecte la alimentación en el tablero de servicio y bloquee los elementos de desconexión a fin de evitar que la alimentación pueda ser conectada accidentalmente. Cuando los elementos de desconexión no pueden ser bloqueados, asegure firmemente una forma destacada de advertencia, como una etiqueta, en el tablero de servicio.
- Los trabajos de instalación y cableado eléctrico deben ser realizados por personas calificadas de acuerdo con todos los códigos y las normas aplicables, incluyendo el de diseño contra incendio.
- Se necesita aire suficiente para una combustión adecuada y para evacuar los gases por el tubo de la chimenea de equipo que quema combustible a fin de evitar el flujo inverso. Siga las pautas del fabricante del equipo de calefacción y las
normas de seguridad, como las de la Asociación Nacional de Protección contra Incendios (NFPA), la Asociación de Ingenieros Americanos en Calefacción y Aire acondicionado (ASHRAE), y los códigos locales.
- "Al cortar o taladrar en paredes o techo, no dañe el cableado eléctrico u otros servicios no visibles."
- Los ventiladores canalizados siempre deben descargar al aire libre.
- Si va a instalar esta unidad en una bañera o ducha, debe tener una marca que indique que es apropiado para ese uso y debe conectarse a un circuito derivado protegido por un GFCI (interruptor automático de falla a tierra).
- Nunca coloque un interruptor donde pueda ser alcanzado desde una tina o una ducha.
- Instale el ventilador por lo menos a 5 pies (1.52 m) por encima del piso.
- Esta unidad se debe poner a tierra.
- La unidad no debe ser instalada en un techo con aislamiento térmico mayor que R40.
PRECAUCIÓN
- Sólo para uso de ventilación general. No use para liberar materiales y vapores peligrosos o explosivos.
- Para evitar daños a los rodamientos del motor/soplador e impulsores ruidosos o desbalanceados, mantenga la unidad de potencia lejos de la aplicación de aerosol para paneles de yeso (drywall), polvo de la construcción, etc.
- NO instale este producto en una pared. Este producto está diseñado para instalarse en techos con una inclinación de hasta 12/12 (45°). La red de ductos debe dirigirse hacia arriba.
- Vea más información y los requisitos en la etiqueta de especificación del producto.
ADVERTENCIA
DESCONECTE LA ALIMENTACIÓN ELÉCTRICA Y CIERRE EL PANEL DE SERVICIO ANTES DE DAR MANTENIMIENTO A LA UNIDAD
MANTENIMIENTO PREVENTIVO
UN VENTILADOR LIMPIO PROPORCIONA MEJOR SERVICIO. DESCONECTE LA ALIMENTACIÓN Y LIMPIE EL VENTILADOR COMO SE INDICA A CONTINUACIÓN.
PARA LIMPIAR LA REJILLA: USE UN DETERGENTE SUAVE, COMO LÍQUIDO PARA LAVADO DE PLATOS, Y UN PAÑO SUAVE. NO EMPLEE PAÑOS ABRASIVOS, ALMOHA-DILLAS DE LANA DE ACERO NI POLVOS PARA FREGAR.
PARA LIMPIAR EL CONJUNTO DEL VENTILADOR: DESCONECTE EL CORDÓN DEL MOTOR/SOPLADOR DE LA TOMA DE CORRIENTE. PARA RETIRAR LA PLACA DEL MOTOR/SOPLADOR, ENCUENTRE LA PESTAÑA EN LA PLACA (UBICADA JUNTO A LA TOMA DE CORRIENTE). LEVANTE LA PESTAÑA POSTERIOR DE LA PLACA DEL MOTOR/SOPLADOR MIENTRAS EMPUJA HACIA AFUERA EN EL LADO DEL ALOJAMIENTO O INTRODUZCA UN DESTORNILLADOR EN LA RANURA DEL ALOJAMIENTO (JUNTO A LA PESTAÑA) Y GIRE EL DESTORNILLADOR. SUAVEMENTE ASPIRE EL VENTILADOR, EL MOTOR/SOPLADOR Y EL INTERIOR DEL ALOJAMIENTO.
LAS PARTES METÁLICAS ELÉCTRICAS NUNCA DEBEN SUMERGIRSE EN AGUA.
MANTENIMIENTO
EL MOTOR/SOPLADOR ESTÁ LUBRICADO PERMANENTEMENTE Y NO NECESITA SER ENGRASADO. SI LOS RODAMIENTOS DEL MOTOR/SOPLADOR HACEN RUIDOS EXCESIVOS O INUSUALES, REEMPLACE EL MOTOR/SOPLADOR CON EL MOTOR/SOPLADOR DE SERVICIO EXACTO. DEBE REEMPLAZAR EL IMPULSOR AL MISMO TIEMPO.
ÁREA DE LA COCINA



Herramientas necesarias (no suministradas)
Tiempo estimado de ensamblaje: entre 30 y 60 minutos
Antes de la instalación
NOTA: Retire todo el material de embalaje antes de la instalación.

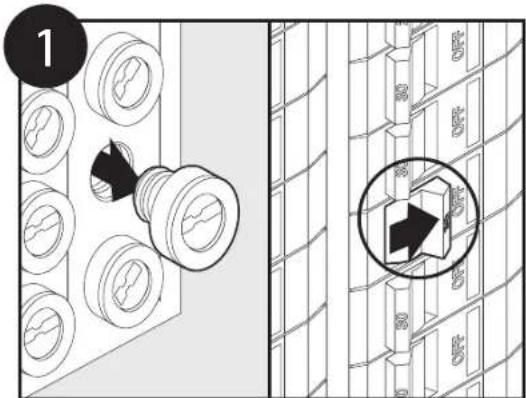

Apague la fuente de alimentación.

Afloje los tornillos.

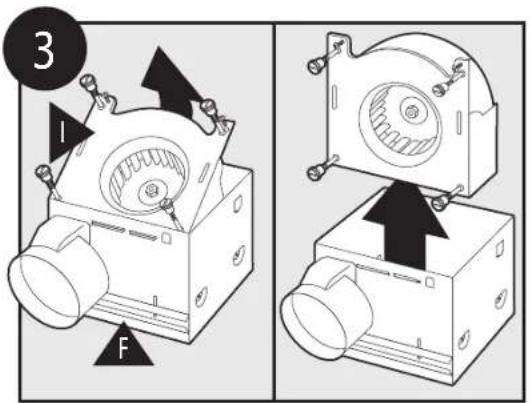

Retire el motor/soplador/soplador del alojamiento.

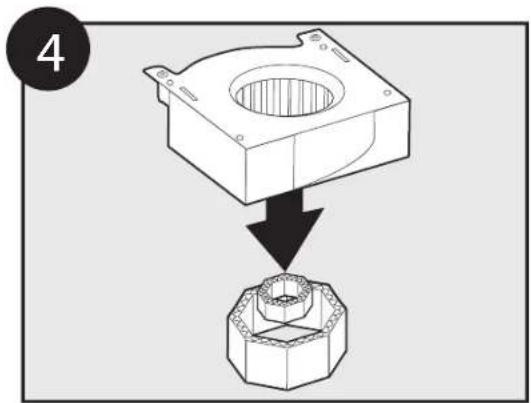

Retire el material de embalaje.

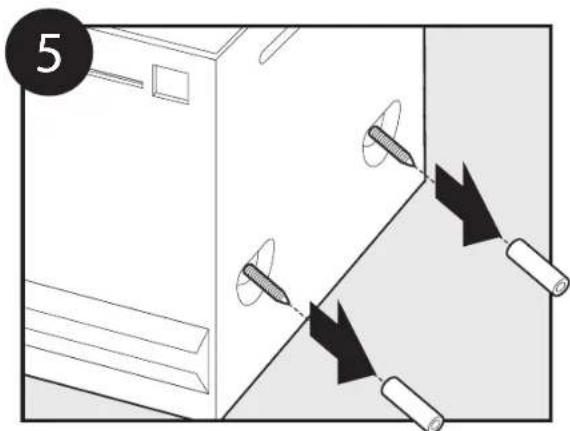

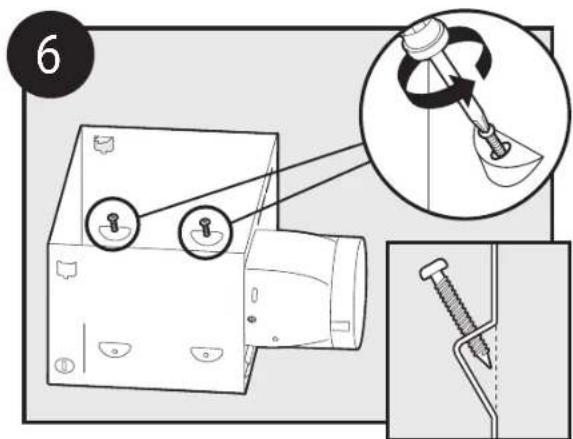

Retire las cubiertas de las puntas de tornillo precargadas.

Retire las puntas de tornillo precargadas hasta que estén a nivel con el lado del alojamiento.

Retire el tornillo de la cubierta del cableado.

Retire la cubierta del cableado.

Retire el primer tapón metálico de acceso del cableado. Utilice el segundo si es necesario.

Inserte el manguito de alivio de tensión (no se incluye) en la caja y sujételo firmemente con una arandela.
Escoja la opción de instalación
Para construcción nueva - fijación a la viga, vaya al paso A11, página 45 Para construcción nueva - suspendido entre vigas, vaya al paso B11, página 48 Para construcción existente - accesible desde arriba, vaya al paso C11, página 51 Para construcción existente - accesible sólo desde abajo, vaya al paso D11, página 55
Construcción nueva – fijación a la viga

Ubique la correcta marca de profundidad en el borde inferior de la viga, según el espesor de su plancha de yeso.

Instale los tornillos precargados en la viga o el marco.

Tienda los cables a través del manguito de alivio de tension.


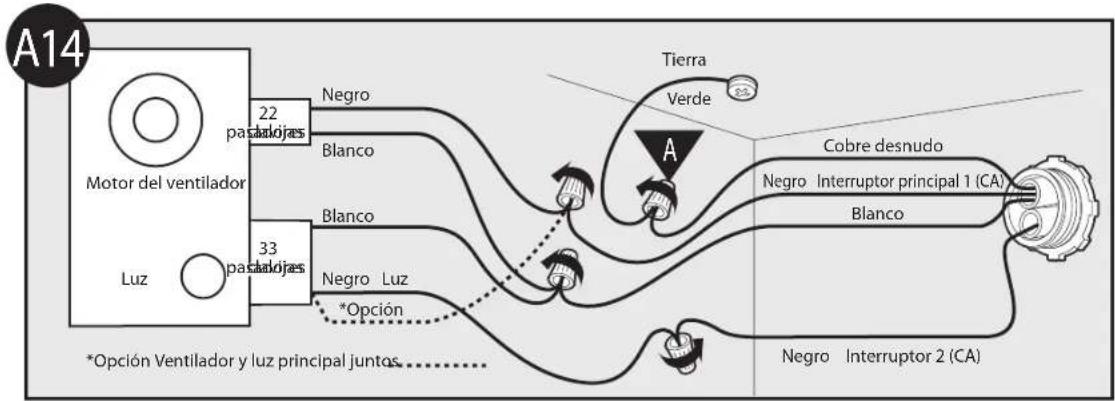

Conecte los alambres como se muestra.

Instale la placa de cubierta del cableado. Asegúrese que todas las conexiones de cableado estén dentro de la caja o debajo de la placa de cubierta del cableado.

Conecte un ducto de 4" y ventile hacia el exterior. Aplique cinta a las uniones. Si el ducto no se ajusta firmemente, puede ser necesario comprar un adaptador.

Conecte el mazo de cables. NO PERMITA QUE EL MOTOR/SOPLADOR CUELGUE DEL MAZO DE CABLES.

Vuelva a instalar el motor/soplador introduciendo las pestañas y levantando a su posición. Asegúrese que los alambres no se pellizquen entre el motor/soplador y el alojamiento.

Asegure el motor/soplador apretando los 2 tornillos.

Encienda la fuente de alimentación.

Pruebe el motor/soplador. Si el motor/soplador no funciona, verifique la conexión del enchufe.

Construcción nueva – suspendido entre vigas

Deslice los rieles de montaje en los soportes.

Ubique la correcta marca de profundidad en el borde inferior de la viga, según el espesor de su plancha de yeso.

Marque la posición de los tornillos utilizando los agujeros como una plantilla.

Taladre un agujero en el centro de cada perfil.

Introduzca los tornillos, dejando espacio entre la cabeza del tornillo y la viga. No se proporcionan los tornillos.

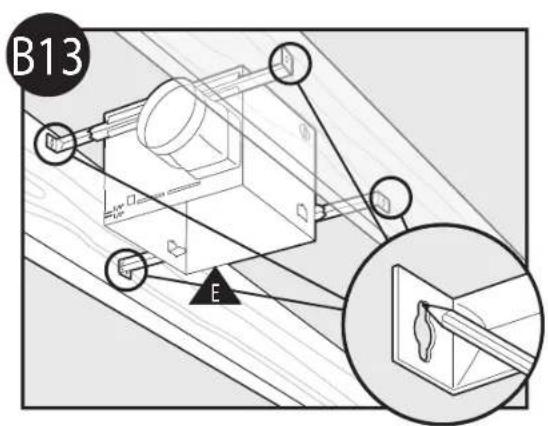

Fije los rieles con los tornillos.

Apriete los tornillos.

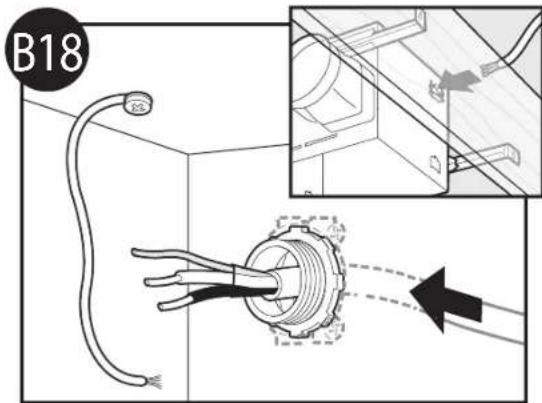

Tienda los cables a través del manguito de alivio de tension.
Conecte los alambres como se muestra.

Instale la placa de cubierta del cableado. Asegúrese que todas las conexiones de cableado estén dentro de la caja o debajo de la placa de cubierta del cableado.

Conecte un ducto de 4" y ventile hacia el exterior. Aplique cinta a las uniones. Si el ducto no se ajusta firmemente, puede ser necesario comprar un adaptador.

Conecte el mazo de cables. NO PERMITA QUE EL MOTOR/SOPLADOR CUELGUE DEL MAZO DE CABLES.

Vuelva a instalar el motor/soplador introduciendo las pestañas y levantando a su posición. Asegúrese que los alambres no se pellizquen entre el motor/soplador y el alojamiento.

Asegure el motor/soplador apretando los 2 tornillos.

Encienda la fuente de alimentación.

Pruebe el motor/soplador. Si el motor/soplador no funciona, verifique la conexión del enchufe.

Construcción existente – accesible desde arriba

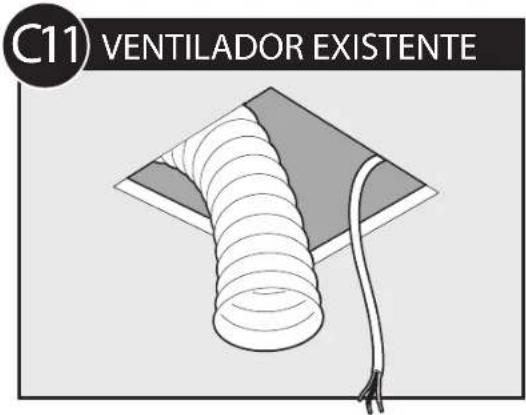

C11) VENTILADOR EXISTENTE

Retire el ventilador existente y asegúrese que la abertura sea suficientemente grande para acomodar el alojamiento del motor/soplador nuevo (8 pulg. x 8 1/2 pulg.).
O
SIN VENTILADOR EXISTENTE

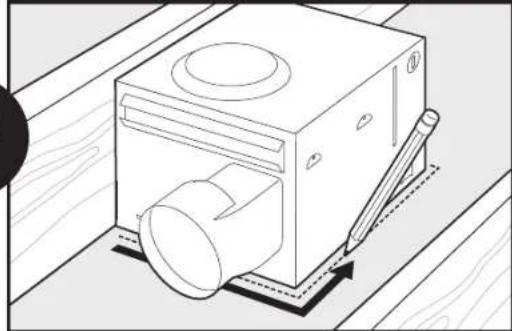

Utilice el alojamiento del motor/soplador como una plantilla para marcar la posición.

Recorte una abertura para el alojamiento.

Deslice los rieles de montaje en los soportes.

Ubique la correcta marca de profundidad en el borde inferior de la viga, según el espesor de su plancha de yeso.

Marque la posición de los tornillos utilizando los agujeros como una plantilla.


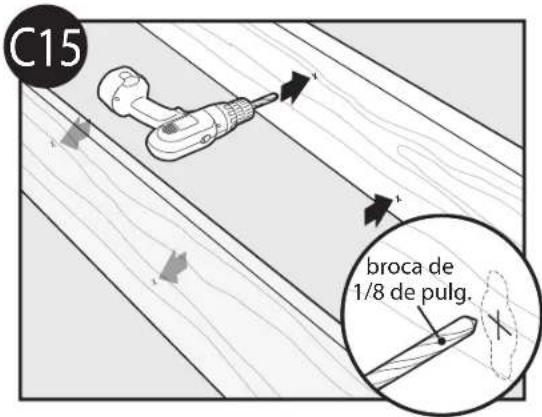

Taladre un agujero en el centro de cada perfil. Introduzca los tornillos, dejando espacio entre la cabeza del tornillo y la viga. No se proporcionan los tornillos.

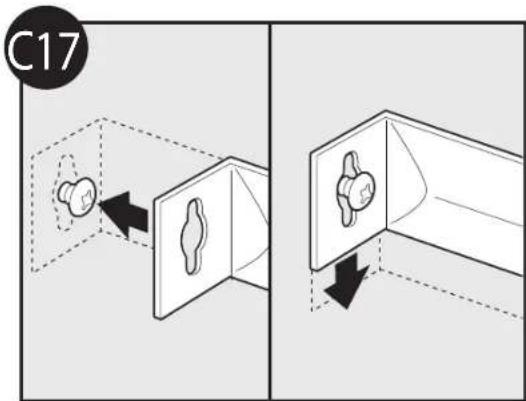

Fije los rieles con los tornillos. Apriete los tornillos.

Conecte un ducto de 4" y ventile hacia el exterior. Aplique cinta a las uniones. Si el ducto no se ajusta firmemente, puede ser necesario comprar un adaptador.
Tienda los cables a través del manguito de alivio de tension.

Apriete los tornillos del aliviador de tensiones.

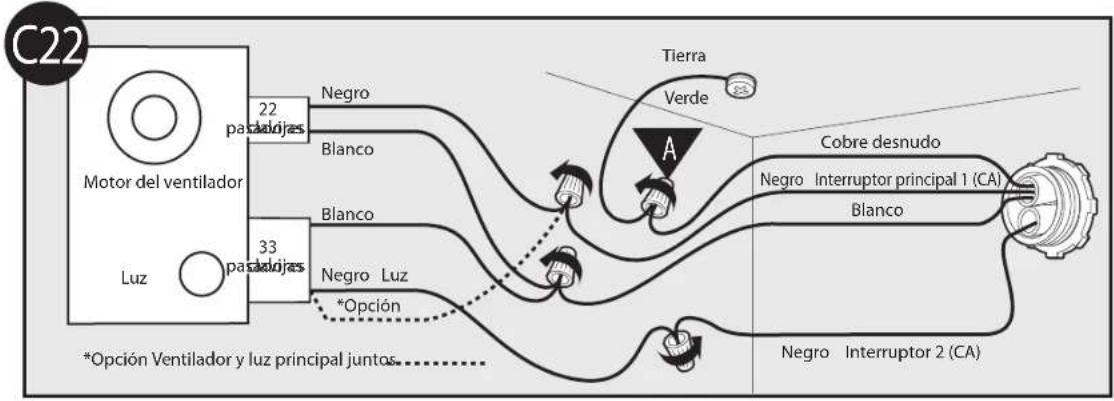

Conecte los alambres como se muestra.

Instale la placa de cubierta del cableado. Asegúrese que todas las conexiones de cableado estén dentro de la caja o debajo de la placa de cubierta del cableado.

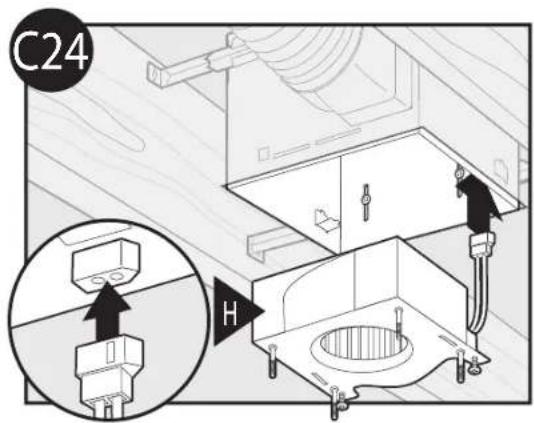

Conecte el mazo de cables. NO PERMITA QUE EL MOTOR/SOPLADOR CUELGUE DEL MAZO DE CABLES.

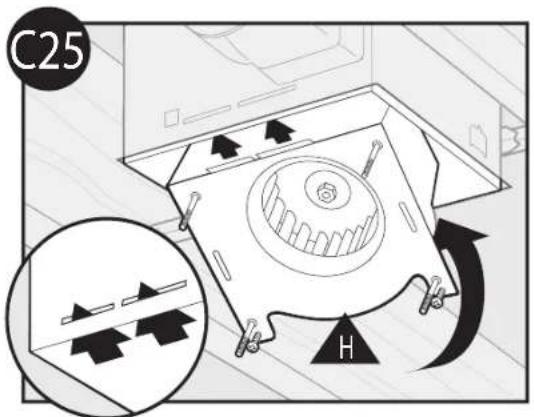

Vuelva a instalar el motor/soplador introduciendo las pestañas y levantando a su posición. Asegúrese que los alambres no se pellizquen entre el motor/soplador y el alojamiento.

Asegure el motor/soplador apretando los 2 tornillos.

Encienda la fuente de alimentación.

Pruebe el motor/soplador. Si el motor/soplador no funciona, verifique la conexión del enchufe.

Construcción existente – accesible sólo desde abajo
D11) VENTILADOR EXISTENTE

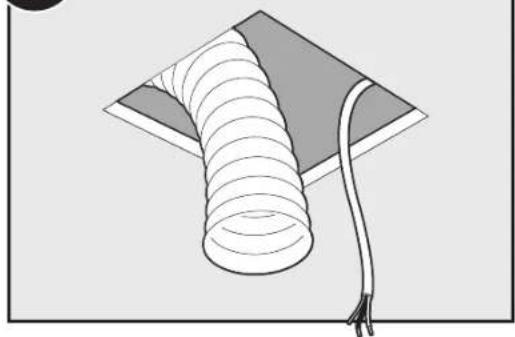

Retire el ventilador existente y asegúrese que la abertura sea suficientemente grande para acomodar el alojamiento del motor/soplador nuevo (8 pulg. x 8 1/2 pulg.).
D12

Mueva el alojamiento a su posición encima del techo.

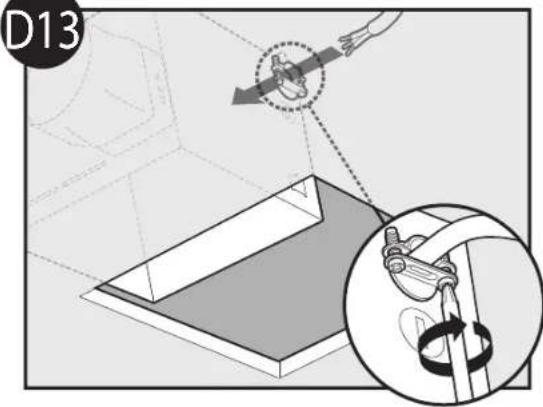

Tienda los cables a través del manguito de alivio de tension.

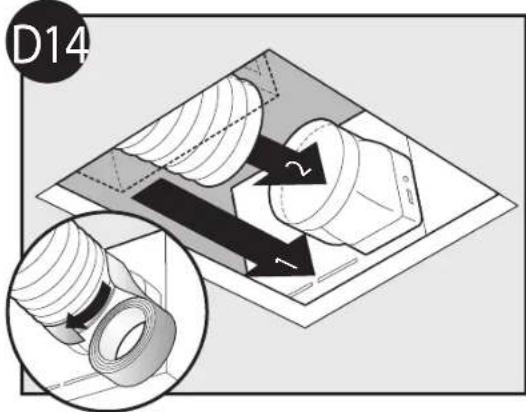

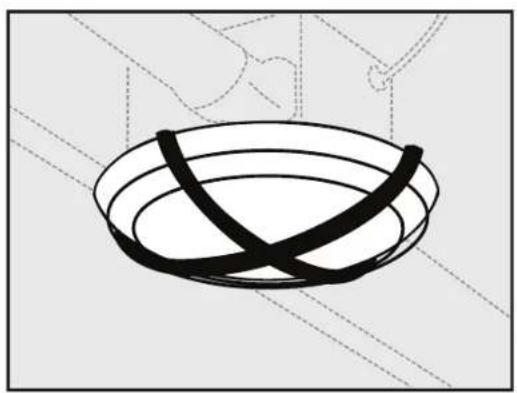

Conecte el ducto existente con el conector de ducto. Aplique cinta a las uniones. Si el ducto no se ajusta firmemente, puede ser necesario comprar un adaptador.

Instale el alojamiento a nivel con la plancha de yeso y asegúrelo apretando los tornillos precargados en la viga.
Conecte los alambres como se muestra.

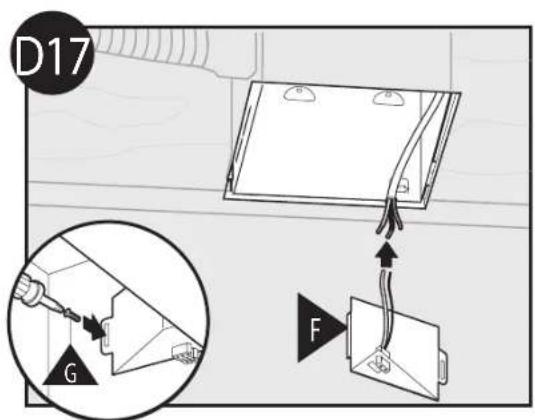

Instale la placa de cubierta del cableado. Asegúrese que todas las conexiones de cableado estén dentro de la caja o debajo de la placa de cubierta del cableado.

Conecte el mazo de cables. NO PERMITA QUE EL MOTOR/SOPLADOR CUELGUE DEL MAZO DE CABLES.

Vuelva a instalar el motor/soplador introduciendo las pestañas y levantando a su posición. Asegúrese que los alambres no se pellizquen entre el motor/soplador y el alojamiento.

Asegure el motor/soplador apretando los 2 tornillos.

Encienda la fuente de alimentación.

Pruebe el motor/soplador. Si el motor/soplador no funciona, verifique la conexión del enchufe.

en la página 37 para fijar la rejilla.
Fijación de la rejilla

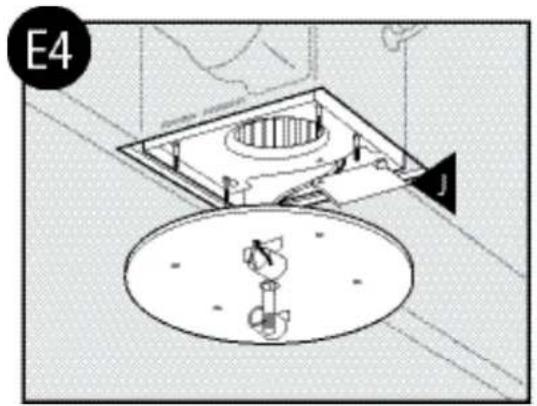

Retire los tornillos de mano. Conecte el mazo de cables. NO PERMITA QUE EL
ARTEFACTO DE ILUMINACIÓN CUELGUE DEL
MAZO DE CABLES.

Retire el tornillo del soporte del aliviador de tensiones.

Coloque el soporte del aliviador de tensiones (3) debajo del motor como se muestra.

Introduzca la pestaña en ángulo del soporte del aliviador de tensiones para que se enganche en el borde del motor. Reinstale el tornillo del soporte del aliviador de tensiones.

Alinee los postes A, B, C y D (estampados en la caja del motor/soplador) con los postes A, B, C y D (estampados en el artefacto de iluminación). Deslice la lámpara sobre los postes.

Instale los tornillos de mano. ADVERTENCIA: Para reducir el riesgo de descarga eléctrica, los 4 tornillos de mano DEBEN instalarse apropiadamente.

Instale 2 bombillas A-15 de 60 vatios como máximo (No incluidas).

Ensamble la rejilla, domo de vidrio, arandela y manguito de tuerca como se muestra. Apriete el manguito de tuerca "a mano." NOTA: Las arandelas deben estar orientadas como se muestra.

Atornille el conjunto del domo en su posición.

Solución de problemas
Problema: El ventilador no está operando.
Solución:
- Los ventiladores de baño Hunter son muy silenciosos. Para confirmar que el ventilador esté funcionando, coloque su mano cerca de los conductos de ventilación para sentir el movimiento del aire.
- Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.
- Verifique todas las conexiones de los enchufes para asegurarse que estén firmes.
- Verifique el cableado para asegurarse que coincida con el diagrama de cableado.
Problema: La luz no funciona.
Solución:
- Reemplace la bombilla con una nueva.
- Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.
- Verifique todas las conexiones de los enchufes para asegurarse que estén firmes.
- Verifique el cableado para asegurarse que coincida con el diagrama de cableado.
Problema: El ventilador hace ruido.
Solución:
- Verifique y apriete todos los pernos y tornillos.
- Verifique la pantalla para asegurarse que esté firme.
- Verifique la clapeta para asegurarse que se mueva con libertad.
Si necesita repuestos o servicio, llame al 888-830-1326 o visite nuestro sitio web en http://www.hunterfan.com.
Garantía
Hunter Fan Company
Extractor de aire para baño
GARANTÍA LIMITADA
Hunter Fan Company establece la siguiente garantía limitada al usuario o comprador original de este Extractor de aire para baño Hunter:
Si alguna pieza de su Extractor de aire para baño Hunter (con excepción de las lámparas de vidrio y las bombillas) falla en cualquier momento dentro de un año después de la fecha de compra debido a una falla de material o mano de obra, repararemos o, a nuestra elección, reemplazaremos la pieza defectuosa sin costo de partes y mano de obra realizada en nuestro centro de reparaciones más cercano o en nuestro Departamento de servicio en Memphis, Tennessee. Después de este período de un año, usted será responsable de todos los costos de partes y mano de obra para reparaciones del Extractor de aire para baño, con excepción de reparaciones del motor, como se estipula a continuación.
Si el motor de su Extractor de aire para baño Hunter falla en cualquier momento dentro de cinco años después de la fecha de compra debido a una falla de material o mano de obra, la mano de obra y los materiales para reparar la falla serán proporcionados sin costo en nuestro centro de reparaciones más cercano o en nuestro Departamento de servicio en Memphis, Tennessee. Si no puede proporcionarse alguna parte de reemplazo, a nuestra elección, le reembolsaremos el precio de compra real de su Extractor de aire para baño o le proporcionamos uno de reemplazo sin costo. Después de este período de cinco años, usted será responsable de todos los costos de partes y mano de obra para reparaciones de cualquier componente del Extractor de aire para baño.
SI EL USUARIO O COMPRADOR ORIGINAL DEJA DE POSEER EL EXTRACTOR DE AIRE, ESTA GARANTÍA Y CUALQUIER GARANTÍA IMPLÍCITA QUE PERMANEZCA EN EFECTO, INCLUYENDO PERO SIN LIMITARSE A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, QUEDA ANULADA. NO SE OFRECE NINGUNA GARANTÍA EXPRESA O IMPLÍCITA, INCLUYENDO CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, PARA LAS LÁMPARAS DE VIDRIO O LAS BOMBILLAS O EL ACABADO DE CUALQUIER PARTE METÁLICA DEL EXTRACTOR DE AIRE PARA BAÑO.
ESTA GARANTÍA SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS. LA DURACIÓN DE TODA GARANTÍA IMPLÍCITA, INCLUYENDO PERO SIN LIMITARSE A CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, CON RESPECTO DE CUALQUIER MOTOR DE EXTRACTOR DE AIRE PARA BAÑO HUNTER U OTRA PARTE DEL VENTILADOR, ESTÁ EXPRESAMENTE LIMITADA AL PERIODO DE LA GARANTIA EXPRESA ESTABLECIDA ANTERIORMENTE PARA DICHOS MOTORES U OTRAS PARTES.
Esta garantía es nula si su Extractor de aire para baño no se adquiere e instala en los EE.UU. Esta garantía excluye y no cubre defectos, averlas o fallas del Extractor de aire para baño Hunter que fueran ocasionados por reparaciones por parte de personas no autorizadas por nosotros, por el uso de piezas o accesorios no autorizados por nosotros, por mal uso, modificaciones, o daños al Extractor de aire para baño Hunter mientras esté en su posesión, o por un empleo no razonable, incluyendo la falta de suministrar un razonable y necesario mantenimiento.
Para obtener servicio, contacte con el centro de servicio autorizado Hunter más cercano o con nuestro Departamento de servicio de Hunter Fan Company, en 7130 Goodlett Farms Pkwy Suite 400, Memphis, TN 38016. Le agradeceremos que se ponga en contacto con nosotros antes de enviarnos su Extractor de aire para baño. Si le autorizamos a enviarlo, usted será responsable de todos los cargos de seguro y flete o de otras cargas del transporte a nuestra planta o centro de reparaciones. Devolveremos su Extractor de aire para baño Hunter con el flete prepagado. Su Extractor de aire para baño Hunter se debe embalar apropiadamente para evitar daños durante el tránsito ya que no seremos responsables de dichos daños. Al solicitar un servicio de garantía, debe exhibir una prueba de su compra. El comprador debe presentar el recibo de compra u otro documento que establezca la prueba de su compra.
EN NINGÚN CASO HUNTER FAN COMPANY SERÁ RESPONSABLE DE DAÑOS PERJUDICIALES O ACCESORIOS.
ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS ACCESORIOS O PERJUDICIALES, POR LO QUE LA LIMITACIÓN O EXCLUSIONES ANTES MENCIONADAS PUEDEN NO APLICARSE A USTED.
LA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, PERO USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO.
Hunter
Impreso en China
