MA15CPP2LP - Sorbetera Marvel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de hielo transparente
Marca	Marvel
Modelo	MA15CPP2LP
Dimensiones (An x Al x Pr)	38,1 x 79,1-81,6 x 58,1 cm
Peso	41 kg
Alimentación eléctrica	115 V, 15 A, 60 Hz, circuito dedicado
Capacidad de producción de hielo	17,7 kg/24h (modo normal), 13,2 kg/24h (modo ECO)
Capacidad de almacenamiento	15,8 kg
Tipo de hielo producido	Cubitos de hielo transparentes
Pantalla táctil	Sí, controles Intuit™ multifunciones
Iluminación interior	IlluminICE™ LED
Modo ahorro de energía	ECO (reduce producción y consumo)
Función de inicio diferido	Sí, de 1 a 8 horas o días
Bloqueo de controles	Sí
Recordatorio de limpieza	Cada 6 meses
Alerta de puerta abierta	Después de 5 minutos
Conexión de agua	Tubo de cobre 1/4", presión 20-120 psi
Tipo de drenaje	Por gravedad o bomba (opcional)
Temperatura ambiente recomendada	13-32 °C (integrado), 13-38 °C (independiente)
Garantía	1 año piezas y mano de obra, 5 años sistema sellado
Nivel de sonido	Silencioso (el más silencioso del mercado)
Cierre suave de puerta	Sí, sistema patentado de ayuda al cierre
Panel decorativo desmontable	Sí (modelo panel ready)

Preguntas frecuentes - MA15CPP2LP Marvel

¿Cómo iniciar mi máquina de hielo por primera vez?

Conecte el aparato a un tomacorriente dedicado de 115 V. El aparato se inicia automáticamente en modo ICE después de una autocomprobación de aproximadamente 13 minutos. Luego comenzará a producir hielo.

¿Por qué mi máquina de hielo no produce hielo?

Verifique que el aparato esté en modo ICE (pantalla). Asegúrese de que la entrada de agua esté abierta, que la presión esté entre 20 y 120 psi, y que la temperatura ambiente sea de al menos 13 °C. Consulte la sección de solución de problemas para más detalles.

¿Cómo limpiar mi máquina de hielo?

Use un limpiador aprobado para máquinas de hielo (ej: Nu-Calgon). Apague el aparato, retire los cubitos de hielo, vacíe el depósito, vierta la solución sobre el evaporador, luego inicie el ciclo de limpieza presionando MENU y confirmando. El ciclo dura aproximadamente 49 minutos.

¿Puedo instalar un panel decorativo en la puerta?

Sí, el modelo MA15CPP2LP está diseñado para recibir un panel. Siga los pasos del manual: desmonte la puerta, retire la junta, fije el panel (máx. 9,1 kg) con los tornillos provistos, luego vuelva a montar.

¿Qué significa el código de error 'OFF' parpadeante?

Una pantalla OFF parpadeante indica un error del sensor de temperatura del depósito. El aparato se detiene y debe contactar al servicio técnico para reemplazar el sensor.

¿Cómo activar el modo de ahorro de energía ECO?

Presione dos veces el ícono MENU hasta que 'ECO' parpadee, luego mantenga presionado ON/OFF hasta que 'ECO' permanezca encendido. Este modo reduce la producción de hielo y el consumo.

¿Cuál es la capacidad de almacenamiento de hielo?

El depósito de almacenamiento puede contener hasta 15,8 kg de cubitos de hielo. La producción máxima es de 17,7 kg por 24 horas.

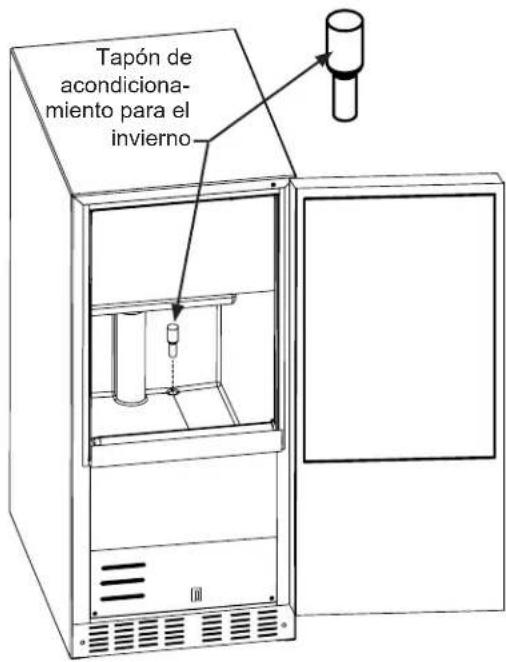

¿Cómo drenar el agua para almacenamiento invernal?

Corte el suministro de agua, desconecte la conexión de agua, ponga el aparato en modo CLEAN durante un minuto, luego en OFF para vaciar el depósito. Desconecte la tubería de salida de la válvula y vacíela. Para los modelos con bomba, use un tapón de invernaje y purgue con aire comprimido.

¿Por qué mis cubitos de hielo están turbios o tienen mal sabor?

Esto puede deberse a una acumulación de sarro. Limpie el aparato con un producto adecuado. Si el agua es muy mineral, instale un filtro de agua. Deseche los primeros cubitos después de la limpieza.

¿Cómo ajustar las patas niveladoras?

Incline el aparato para acceder a las patas delanteras, gírelas para ajustar la altura (entre 79,1 y 81,6 cm). Repita para las patas traseras. Use un nivel de burbuja para verificar el nivel.

MANUAL DE USUARIO MA15CPP2LP Marvel

ES Instrucciones de instalación, operación y mantenimiento

Clear Ice Machine

Máquina de hielo claro

MA15CL

MA15CP

MARVEL

Contents:

Welcome....2

ES Instrucciones de instalación, operación y mantenimiento

Clear Ice Machine

Máquina de hielo claro

MA15CL

MA15CP

MARVEL

Contenu:

Bienvenue....2

ES Instrucciones de instalación, operación y mantenimiento

Clear Ice Machine

Máquina de hielo claro

MA15CL

MA15CP

MARVEL

Indice:

¡Bienvenido!......2

Para registrar la garantía....2

Instrucciones importantes de seguridad......3

Desembalaje de su artefacto....3

Instalación de su artefacto....4

Espacios libres alrededor del gabinete....4

Patas niveladoras traseras....4

Instalación de la manguera de drenaje....6

Drenaje por gravedad....6

Bomba de drenaje instalada de fábrica....7

Instalación del suministro de agua....8

Operación de la máquina de hielo 9

Dimensiones del producto....12

Uso de su control electrónico....14

Puesta en marcha de su máquina de hielo....14

Encendido y apagado de su máquina de hielo....14

Bloqueo del control....15

Alarma por puerta abierta....15

Códigos de error....15

Recordatorio de limpieza....15

Menú de opciones....16

Normal y modo ECO....16

Limpieza de su máquina de hielo....16

Modo de limpieza....16

Instalación del panel de puerta decorativo....19

Cuidados y limpieza....23

Consejos para ahorrar energía....23

Solicitud de servicio técnico....24

Localización y solución en la máquina de hielo....25

Preparación de la máquina de hielo para su almacenamiento.....27

Instrucciones para el desmontaje de la bomba de drenaje.....29

Garantía....31

¡Bienvenido!

Felicitaciones por la compra de la máquina de hielo más silenciosa del mercado con el hielo de mayor transparencia y pureza. Su nueva inversión está protegida por una garantía limitada durante el primer año. Además, las piezas herméticamente selladas del sistema de refrigeración están cubiertas por un período adicional de 4 años.

Ésta guía contiene las instrucciones de uso y mantenimiento que le permitirán disfrutar de su máquina de hielo Marvel durante muchos años. Si tiene alguna pregunta, por favor, póngase en contacto con el Servicio de atención al cliente de Marvel o solicite asistencia técnica al:

Teléfono: [phone]

Correo electrónico:

- Servicio de atención al cliente: [e-mail]

- Asistencia técnica: [e-mail]

Registro de la garantía

Sugerimos a todos los nuevos propietarios de una máquina de hielo que se tomen un momento para registrar su producto con el

fin de ofrecerles una atención más personalizada en caso de que necesiten de nuestra asistencia en el futuro. Es recomendable que envíe de inmediato su tarjeta de registro de garantía después de haber recibido su aparato.

Para registrar la garantía proceda como se indica a continuación:

• envíe por correo su tarjeta de registro de la garantía o regístrese en nuestro sitio web: marvelrefrigeration.com

• Se requieren los siguientes datos:

• Número de servicio (Service No.)

• Número de serie (Serial No.)
• Fecha de compra
• Nombre y dirección del distribuidor

- El número de servicio y el número de serie que se encuentran en la placa de identificación ubicada dentro del gabinete, en el lado izquierdo (vea la Figura 1).

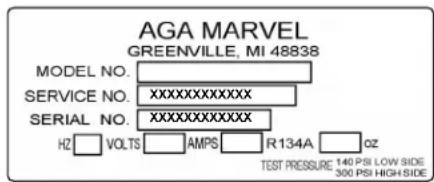

Figura 1

Acerca de su máquina de hielo transparente Marvel:

Desempeño

• La máquina de hielo más silenciosa del mercado.
• Nuevas opciones de eficiencia energética que permiten ahorrar agua y energía.
• Diseñada para producir hielo puro, de transparencia sin igual y derretimiento más lento.
• Produce hasta 17 kg (39 libras) diarios de hielo transparente.
• Sistema de cierre de puerta Close Door Assist System™, evita la pérdida de energía cerrando suavemente la puerta, de forma automática.

Capacidad de almacenamiento

• Almacena 16 kg (35 libras) de hielo transparente en un depósito con aislamiento térmico.
• Cuchara de elegante diseño, posicionada para un fácil acceso.
• Superficie interior higiénica, de fácil limpieza.

Pantalla con controles táctiles

• Controles multifunción integrados Marvel Intuit™
• Los modos Eco Ice™ (Economía), Delayed Start (Arranque con retardo) y Vacation (Vacaciones) adaptan la producción de hielo al uso.
• Alarmas audibles y recordatorios de limpieza programados.

Estética

• La nueva función IlluminICE™ proyecta la luz de un LED a través del hielo transparente y produce un efecto de iluminación deslumbrante.
• Manija de gran diseño e interior blanco.
• Panel (opcional) con bisagra integrada con cierre amortiguado, fácil de instalar.
• Zócalo regulable negro de 100 mm (4 pulg.)
• Regulación de altura de hasta 25 mm (1") con patas niveladoras.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD DESEMBALAJE DE SU ARTEFACTO

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en esta guía no se proponen tratar todas las condiciones y situaciones que pueden ocurrir. Deben aplicarse el sentido común, la precaución y el cuidado al instalar, mantener y operar este artefacto.

Reconozca los símbolos, palabras y etiquetas de seguridad.

ADVERTENCIA

ADVERTENCIA - Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

PRECAUCION

PRECAUCIÓN-Riesgos o procedimientos inseguros que podrían provocar lesiones personales o daños materiales o al producto.

NOTA

NOTA-Información importante que ayuda a asegurar una instalación y operación libres de problemas.

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de cáncer.

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

AGA MARVEL se compromete a construir un producto de calidad en una forma compatible con el medio ambiente. Nuestros procesos se controlan de manera rigurosa y se monitorean cuidadosamente. Hemos logrado certificaciones en ISO 9001 para el aseguramiento de la calidad, ISO 14001 para la gestión ambiental y OHSAS 18001 para la seguridad y salud ocupacional de Lloyd's Register Quality Assurance.

ADVERTENCIA

RIESGO DE PESO EXCESIVO

Se necesitan dos o más personas para mover el producto. Si no se procede así, pueden producirse lesiones personales.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con todas las piezas que pudieran dañarse por el movimiento sujetas firmemente. Retire los materiales de empaque internos y -si las hubiera- las cintas que sujetan los componentes. El manual del usuario se envía dentro del producto en una bolsa de plástico junto con la tarjeta de registro de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto se haya inspeccionado bien a fondo y se haya comprobado que está en buenas condiciones. Si hubiera daños, se necesitará el material de embalaje como una prueba del daño en tránsito. Luego, elimine todos los elementos de manera responsable.

ADVERTENCIA

ADVERTENCIA - Elimine las bolsas de plástico, ya que pueden presentar un riesgo de asfixia.

Nota para el cliente

Esta mercancía se embaló en forma cuidadosa y se inspeccionó bien a fondo antes de salir de nuestra planta. La responsabilidad por su entrega segura fue asumida por el comerciante minorista al aceptar el envío. Los reclamos por pérdida o daños sufridos en el tránsito deben presentarse al comerciante minorista.

NOTA

NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRESENTE EL RECLAMO AL COMERCIANTE MINORISTA.

PRECAUCION

Si el artefacto se transportó, manejó o almacenó en una posición diferente de la vertical durante cualquier intervalo de tiempo, deje que permanezca en posición vertical durante 24 horas como mínimo antes de enchufarlo.

Esto asegurará que el aceite regrese al compresor. Si se enchufa el artefacto de inmediato, pueden dañarse algunas piezas internas.

ADVERTENCIA

ADVERTENCIA - El atrapamiento y la asfixia de niños no son problemas del pasado. Los refrigeradores desguazados o abandonados siguen siendo peligrosos, aun cuando se los haya dejado 'sólo por unos pocos horas'.

Si va a deshacerse de su viejo refrigerador, observe las instrucciones que siguen a fin de ayudar a prevenir accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.
• Deje los estantes en su lugar, de modo que los niños no puedan trepar fácilmente al interior.

Selección de la ubicación

Encontrar un lugar adecuado para instalar su unidad le asegurará un rendimiento máximo. Recomendamos un lugar donde la máquina de hielo no reciba luz solar directa y esté alejada de fuentes de calor. Para garantizar que su máquina de hielo cumple con las especificaciones recomendamos instalarla en un lugar con una temperatura ambiente de entre 18 y 32°C (55 a 90°F) para unidades empotrables y entre 18 y 38°C (55 a 100°F) para unidades independientes. Las máquinas de hielo no funcionan correctamente con una temperatura ambiente menor de 13°C (55°F).

Espacios libres alrededor del gabinete

Se necesita ventilación desde la parte delantera inferior del artefacto. Mantenga esta área abierta y libre de toda obstrucción. Pueden instalarse gabinetes adyacentes y una cubierta alrededor del artefacto, siempre que la rejilla frontal permanezca sin obstrucciones.

PRECAUCION

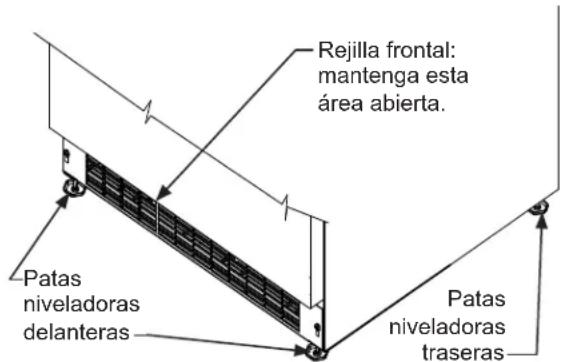

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal permiten que el aire circule a través del intercambiador de calor del condensador. Las restricciones a esta circulación de aire darán como resultado mayor consumo de energía y pérdida de la capacidad de enfriamiento. Por esta razón es importante que esta área no esté obstruida y que las aberturas de la rejilla se mantengan limpias. AGA MARVEL no recomienda el uso de una rejilla de construcción especial, ya que la circulación de aire puede verse restringida (vea la Figura 2).

Figura 2

Patas niveladoras traseras

Las patas ajustables que están en las esquinas delanteras y traseras del artefacto deben regularse de modo que la unidad quede posicionada firmemente sobre el piso, y nivelada de lado a lado y del frente al fondo. La altura total de su artefacto Marvel puede ajustarse entre la dimensión mínima, 31 ^1/8 " (79.1 cm), (girando la pata niveladora hacia adentro) y la máxima, 32 ^1/8 " (81.6 cm), (girando la pata niveladora hacia afuera).

Para ajustar las patas niveladoras, coloque el artefacto sobre una superficie sólida y proteja la zona del piso que está debajo de las patas, para evitar rayarlo. Con la ayuda de otra persona, incline el artefacto hacia atrás para tener acceso a las patas niveladoras. Haga girar las patas para subirlas o bajarlas hasta la dimensión requerida. Repita este proceso para la parte trasera inclinando con cuidado el artefacto hacia adelante. Verifique la nivelación del artefacto sobre una superficie nivelada, y ajuste según sea necesario.

Los tornillos de la rejilla frontal pueden aflojarse para ajustar la rejilla a la altura deseada. Cuando finalice el ajuste, apriete los dos tornillos de la rejilla frontal (vea la Figura 5).

No quite la clavija de puesta a tierra del cordón de alimentación eléctrica.

Peligro de choque eléctrico

• No utilice cordones de extensión con este artefacto. Pueden ser peligrosos, y pueden degradar el funcionamiento del producto.
• Este artefacto no debe conectarse en ninguna circunstancia a un suministro eléctrico sin conexión a tierra.
• No quite la clavija de puesta a tierra del cordón de alimentación eléctrica. (vea la Figura 3).
• No use un adaptador. (vea la Figura 4).
• No salpique ni rocíe agua desde una manguera sobre el artefacto. Si lo hace puede causar un choque eléctrico, que puede provocar lesiones graves o la muerte.

Conexión eléctrica

Se necesita un circuito dedicado de 115 volts, 15 amperes.

Este producto está equipado de fábrica con un cordón de alimentación eléctrica que tiene un enchufe de tres clavijas con puesta a tierra. Debe enchufarse en un tomacorriente compatible con puesta a tierra, de acuerdo con el Código Eléctrico Nacional de los EE. UU., así como los códigos y ordenanzas locales que sean aplicables (vea la Figura 6). Si el circuito no tiene un tomacorriente con puesta a tierra, es responsabilidad y obligación del cliente proporcionar el suministro eléctrico correcto. No debe cortarse ni quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Los interruptores de falla a tierra (GFCI) son propensos a los falsos disparos, que harán que el artefacto se apague. Los GFCI no se usan por lo general en circuitos con equipos motorizados que deben funcionar desatendidos durante períodos prolongados, a menos que sea necesario para cumplir con los códigos y ordenanzas de edificación locales.

PRECAUCION

La unidad debe utilizar un sistema de drenaje adecuado, en caso contrario, resultará dañada por el agua a su alrededor y su producción de hielo será deficiente.

ADVERTENCIA

Peligro de choque eléctrico

Utilice métodos de cuidado y de seguridad razonables. NO trabaje con equipos eléctricos conectados en lugares húmedos. Lea y siga las instrucciones de instalación que figuran en este manual.

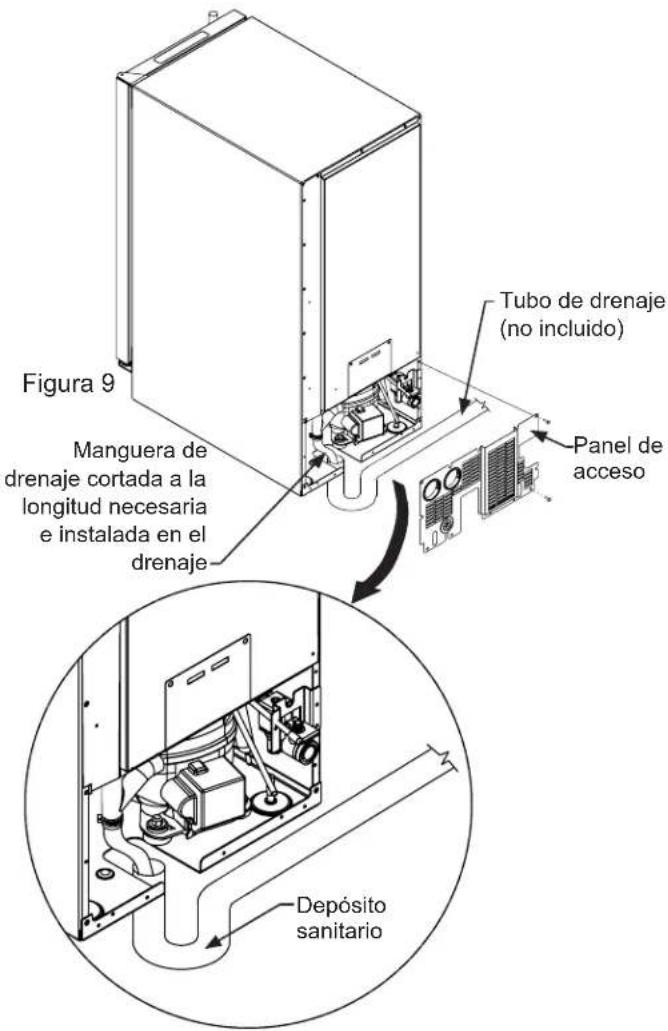

Manguera de drenaje

Su máquina de hielo requiere la instalación de una tubería de drenaje. Hay 2 versiones de máquinas de hielo en lo que respecta a la instalación de la manguera de drenaje, sin bomba de drenaje (desagüe por gravedad) y con bomba de drenaje.

Unidades con drenaje por gravedad (sin bomba de desagüe)

La máquina de hielo se entrega con la manguera de drenaje instalada, enrollada y asegurada en la parte posterior del gabinete como se ilustra en la Figura 7. Desenrolle la manguera y extiéndala hasta un drenaje apropiado. Córtela a la longitud necesaria. También puede instalar la manguera a través de la abertura que la unidad posee en su parte inferior (vea el área gris en la Figura 8). Si la instalación del edificio posee un drenaje cuya ubicación coincide con la de esta abertura, la manguera será de corta longitud y se instala en el drenaje como se ilustra en la Figura 9. Si la máquina de hielo es del tipo empotrable, la manguera se puede instalar a través de un agujero en el suelo, bajo esta zona gris, hasta un drenaje inferior.

PRECAUCION

La manguera de drenaje por gravedad se debe instalar a no más de 152 mm (6") del piso para asegurar un drenaje adecuado.

PRECAUCION

Para instalar esta máquina de hielo y la tubería de drenaje, consulte y cumpla con todos los códigos de construcción locales.

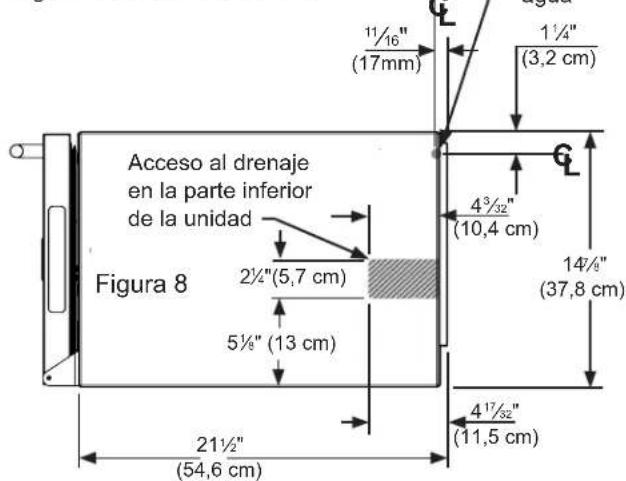

-Entrada del suministro de agua

Unidades con bomba de drenaje instalada de fábrica

La bomba de drenaje Marvel está diseñada para eliminar el agua de drenaje en máquinas de hielo instaladas en zonas sin acceso directo a un sistema de drenaje. La bomba del depósito sellado recoge el agua del hielo derretido y la bombea hasta 2,44 metros (8 pies) de altura utilizando un tubo de PVC de ∅int 3/8" y no más de 6 metros (20 pies) de longitud.

Las máquinas de hielo con bomba de drenaje instalada de fábrica se entregan con la manguera de drenaje enrollada y asegurara en la parte posterior del gabinete. El tubo de PVC de ∅int 3/8" se debe instalar y conectar a un drenaje sanitario (consulte la Figura 10).

PRECAUCION

Esta bomba de drenaje está diseñada para ser instalada únicamente en máquinas de hielo Marvel y su uso está aprobado solo para agua.

ADVERTENCIA

Peligro de choque eléctrico

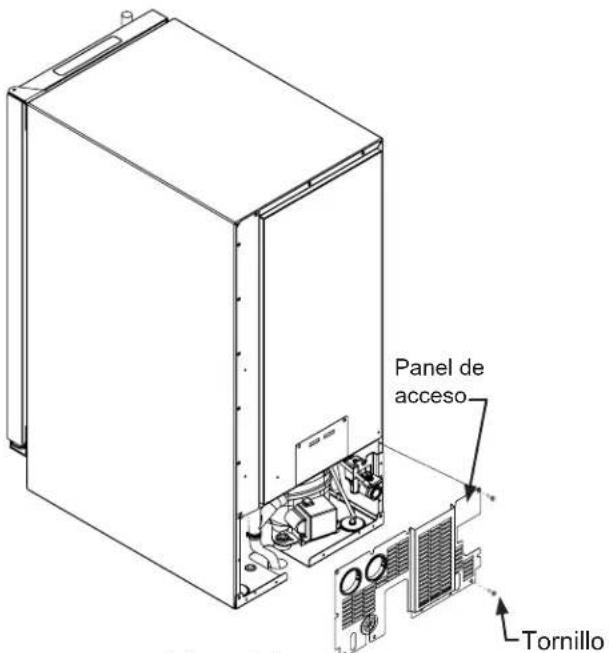

NO desmonte la tapa de acceso al compartimiento de la máquina antes de desconectar el cable de alimentación de la máquina de hielo. En caso contrario podría recibir una descarga eléctrica o lesiones personales causadas por los componentes móviles.

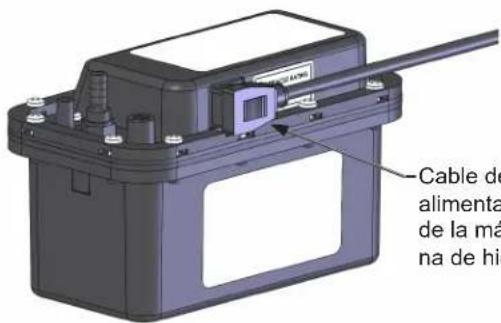

Bomba de drenaje opcional

Si ha comprado una máquina de hielo sin bomba de drenaje y no tiene acceso a un drenaje por gravedad, puede adquirir una bomba de drenaje separada (opcional). Esta bomba de drenaje opcional se entrega con las instrucciones de instalación. Si desea pedir la bomba, comuníquese con el Servicio de atención al cliente de AGA Marvel llamando al 800-223-3900 o al distribuidor de su localidad

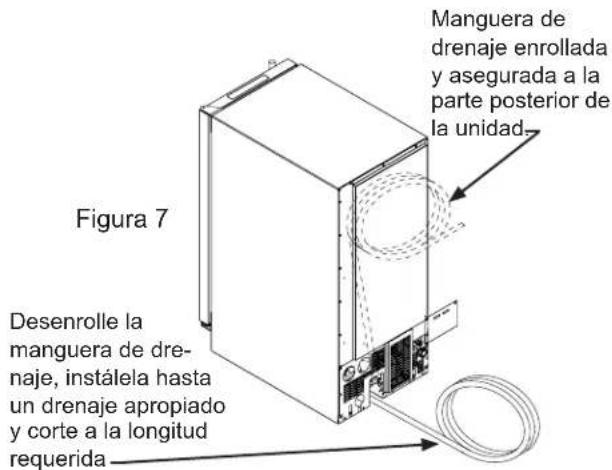

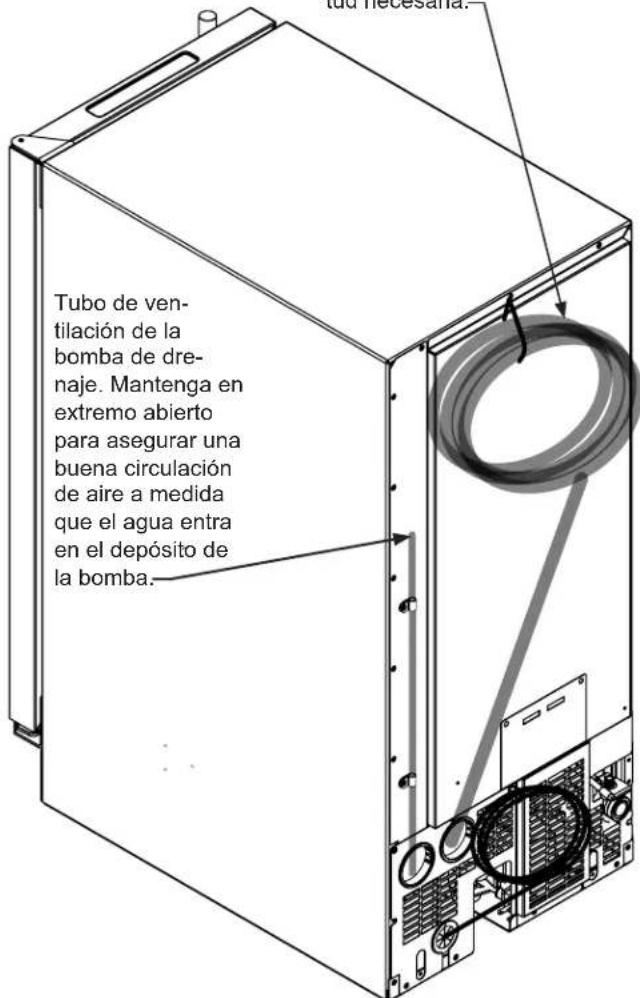

Manguera de drenaje enrollada y asegurada a la parte posterior del gabinete Desenrolle la manguera y extiéndala hasta un drenaje apropiado. Córtela a la longitud necesaria.

Figura 10

SUMINISTRO DE AGUA

PRECAUCION

Para instalar este aparato, consulte y cumpla con todos los códigos de construcción locales.

Esta máquina de hielo debe estar conectada a una tubería de suministro de agua potable fría con una presión mínima de 20 psi y una máxima de 120 psi.

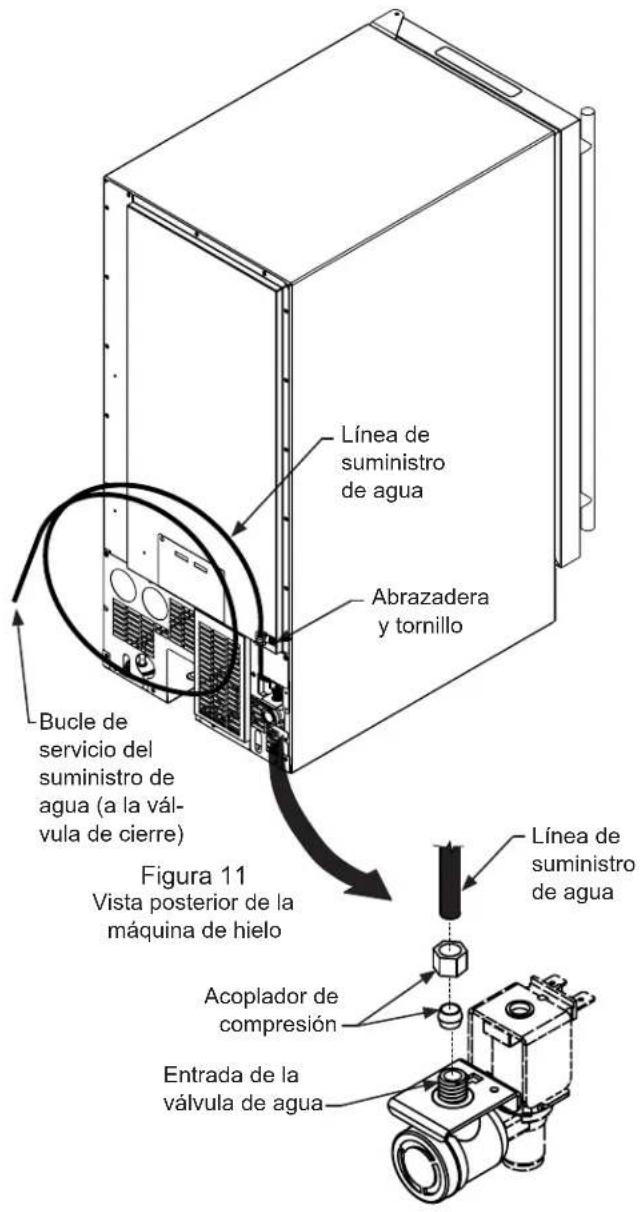

Para el suministro de agua use una tubería de cobre de 1/4", disponible en cualquier ferretería o en un distribuidor de artículos de plomería. Asegúrese de no doblar la tubería de cobre de 1/4" durante su instalación. Cuando compre la tubería de cobre, tenga en cuenta que deberá dejar una espira detrás de la unidad a modo de "bucle de servicio"; esto permitirá retirar el aparato de la instalación para su mantenimiento o limpieza (vea la Figura 11). Conecte la tubería de cobre a un punto alto de un caño de agua fría para evitar que la máquina de hielo se obstruya con sedimentos.

Se recomienda la instalación de una válvula de cierre en la tubería de suministro de agua para facilitar el mantenimiento del aparato. NOTA: NO ES RECOMENDABLE EL USO DE VÁLVULAS DEL TIPO AUTOPERFORANTE pues son propensas a obstruirse con sedimentos, lo cual ocasionará una caída de presión que reducirá el suministro de agua a la unidad.

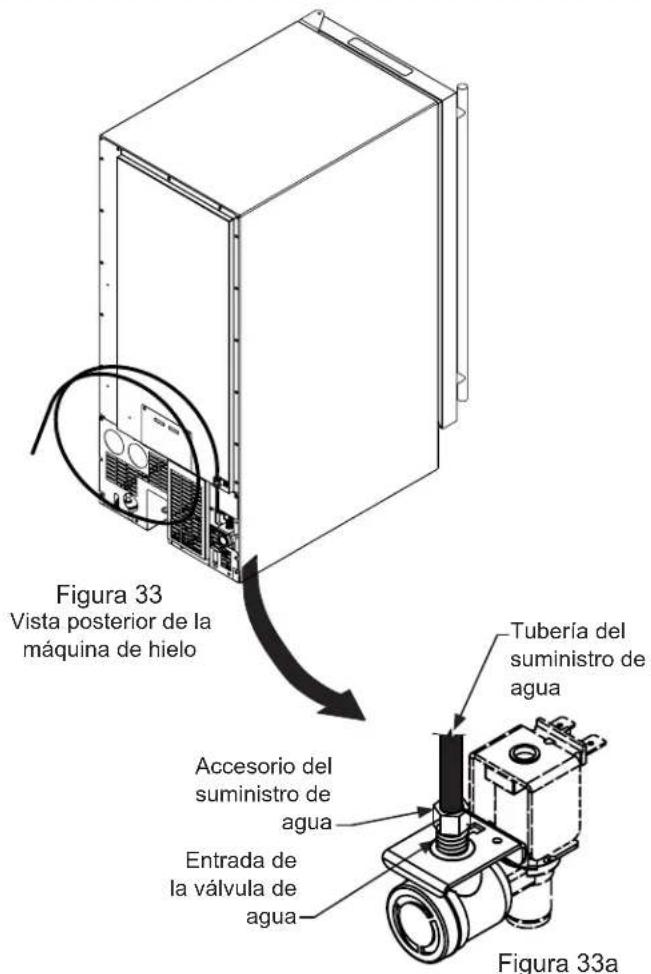

Conecte el suministro de agua a la tubería de cobre en la entrada de la válvula de agua con la tuerca de compresión suministrada. IMPORTANTE: Asegure la tubería de suministro de agua a la parte posterior del gabinete con el tornillo y la abrazadera de sujeción montada en la esquina del panel posterior (vea la Figura 11).

Después de la instalación, verifique que no haya fugas de agua en todas las conexiones. Conforme el tubo de manera que no vibre contra el gabinete ni se doble al mover el aparato de su posición definitiva.

Esta máquina de hielo está diseñada para fabricar diariamente hielo transparente con agua potable de la mayoría de los suministros. Si sus resultados no son satisfactorios, tal vez sea necesario filtrar o tratar el agua. En estos casos sugerimos que un especialista en agua recomiende el tratamiento de agua adecuado.

PRECAUCION

Para evitar fugas de agua:

• El accesorio de conexión para la tubería de agua es solo compatible con tubería de cobre. No utilice tubos de plástico.
• No utilice ningún sellador de roscas en estos acopla- dores de línea de agua.

NOTA

No se recomienda el empleo de ósmosis inversa, agua ablandada ni agua desionizada, ya que afectarán desfavorablemente la calidad del hielo.

OPERACIÓN DE LA MÁQUINA DE HIELO

El proceso de fabricación de hielo

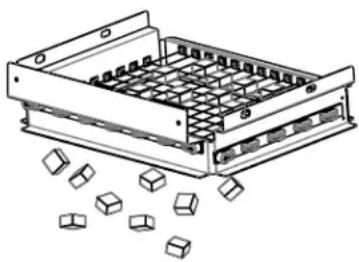

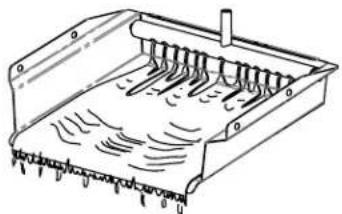

Su máquina de hielo es única por la manera en la que se forma el hielo, mediante congelación fraccionada, y producir una placa de hielo transparente y con menos sólidos disueltos que el agua a partir de la cual se produce. Esto se logra haciendo correr agua sobre la placa fría del evaporador (vea la Figura 12) que congela gradualmente el agua hasta producir la placa de hielo. El agua pura se congela primero y deja los sólidos disueltos en el agua del depósito residual para producir hielo transparente.

Cuando alcanza el espesor correcto, la placa de hielo se libera y se desliza sobre la rejilla de corte cuadriculada (vea la Figura 14). Aquí, los alambres calentados de la rejilla cortan la placa de hielo en cuadrados (ves la Figura 15). El agua que contiene los minerales disueltos se drena después de cada ciclo de congelación. A continuación entra agua dulce en la máquina y comienza un nuevo ciclo de fabricación de hielo.

Figura 13

La máquina de hielo continuará produciendo hielo hasta que el depósito de hielo esté lleno y luego se detendrá. Arrancará automáticamente cuando sea necesario reponer hielo en el depósito. El depósito de hielo no está refrigerado y parte del hielo se derretirá (por diseño, para preservar la calidad y la transparencia del hielo). Deje que su máquina de hielo funcione durante 24 a 48 horas para que acumule cubos de hielo en el depósito.

El depósito de hielo cuenta con un sensor de nivel que detecta si la cantidad de hielo acumulado es baja o si el depósito está lleno, y arranca o detiene el proceso de fabricación de hielo según corresponda.

NOTA

Si el suministro de agua a la máquina se cierra, asegúrese de cambiar el control electrónico al modo "OFF" (Apagado) o desconecte la alimentación eléctrica de la unidad.

Producción de hielo

En el modo normal la máquina de hielo producirá hasta 17,7 kg (39 libras) de hielo transparente en 24 horas a una temperatura ambiente de 22°C (72°F) con un suministro de agua a 13°C (55°F). En el modo "ECO" (vea la página 16) la máquina de hielo producirá hasta 13,2 kg (29 libras) de hielo transparente en un período de 24 horas.

NOTA

La producción "inicial" de hielo y el hielo acumulado en el depósito variarán significativamente. Esto es normal. Durante las primeras 24 horas de funcionamiento, la unidad producirá hasta 17,7 kg de hielo con las condiciones de temperatura ya mencionadas, pero si arranca con el depósito de hielo vacío, éste solo podrá acumular hasta 8 kg de hielo. Por diseño, el depósito de hielo se mantiene a una temperatura ligeramente por encima de cero para permitir que el hielo almacenado se derrita lentamente y así preservar su calidad y transparencia, asegurando un suministro constante de hielo fresco. A medida que el hielo se acumula en el depósito, la tasa de producción de hielo supera al derretimiento del ya producido y el depósito se llena por completo.

Sonidos nuevos

La máquina de hielo emite sonidos diferentes a los producidos por su refrigerador doméstico. Estos sonidos son nuevos para usted, pero no se preocupe, lo más probable es que sean normales. El proceso de fabricación de hielo emite ruidos que no son iguales a los que habitualmente producen los equipos de refrigeración. El hielo cae sobre superficies duras, hay una cascada de agua por sobre el evaporador, y válvulas que abren y cierran. A continuación detallamos algunos de los sonidos que puede oír:

Se escuchará un zumbido cuando la válvula de agua abre para llenar el depósito de agua.

Un traqueteo puede indicar que hay agua fluyendo a través de la tubería de agua.

El agua que fluye por sobre la placa del evaporador y cae en el depósito de agua producirá un chapoteo.

Cuando el bloque de hielo se libera de la placa del evaporador y se desliza sobre la rejilla de corte se genera un ruido sordo.

Los "clics" son producidos por los cubos que caen en el depósito de hielo.

Un gorgoteo indica que el refrigerante fluye por la máquina de hielo.

El ventilador del condensador produce un ruido de corriente de aire.

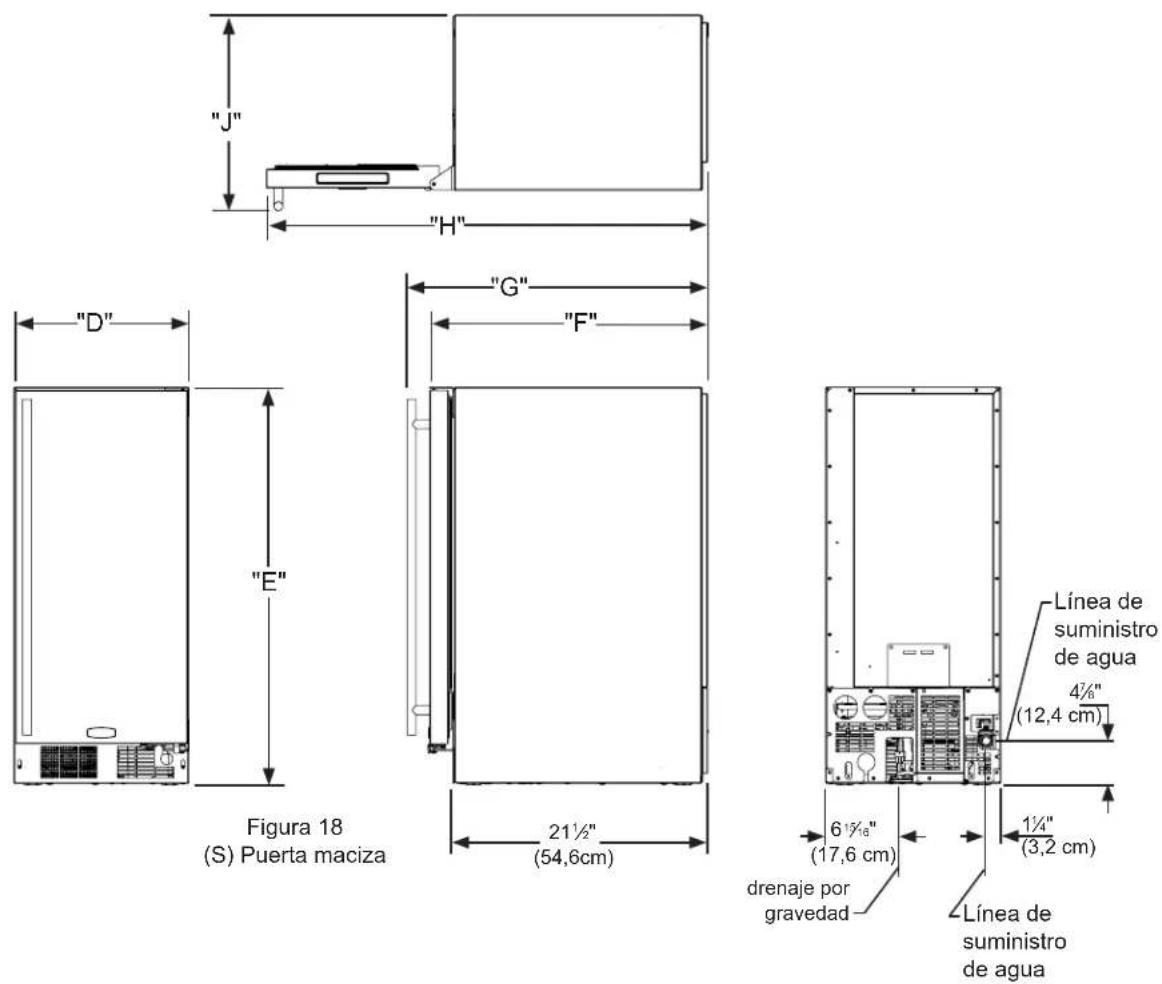

Figura 17

-Si fuera necesario ganar espacio libre dentro de la abertura de instalación, puede hacerse un agujero a través del gabinete adyacente y pasar el cordón de alimentación eléctrica a través de ese agujero hasta un tomacorriente. Otra manera de aumentar la profundidad disponible de la abertura es empotrar el tomacorriente eléctrico en la pared trasera para ganar el espesor del enchufe de alimentación eléctrica. No todas las cajas de tomacorriente empotradas serán apropiadas para esta aplicación por ser demasiado delgadas, por lo que se recomienda para esta aplicación una caja de tomacorriente empotrada equivalente a la Arlington #DVFR1W (vea la Figura 17).

* Para instalar modelo (P) con la cara de la puerta alineada con las puertas de los armarios adyacentes, el espesor del panel decorativo del cliente no puede exceder de 34 de pulgada (19mm).

** La abertura de instalación mínima requerida debe ser mayor que la altura ajustada del gabinete.

# Se necesita un circuito dedicado de 15 amperes con conexión a tierra. Cumpla con todos los códigos de edificación locales cuando instale el circuito eléctrico y el artefacto.

USO DE SU CONTROL ELECTRÓNICO

Encendido/Aáado

Área de visualizaciónMenú Bloqueo

Temporizador de retardo

Iconos de la pantalla:

Figura 19 Interfaz de usuario

Icono Encendido/ Apagado: se utiliza para encender y apagar el aparato.

Icono Menú: se utiliza para acceder a las funciones opcionales de la interfaz de usuario.

Icono Reloj: se utiliza para introducir el modo Delayed Start (Arranque con retardo) o Vacation (Vacaciones).

Icono Bloqueo: se utiliza para bloquear las funciones de la interfaz de usuario.

Área de visualización de texto:

ICE

Significa que el aparato está encendido y produce hielo.

ECO

Significa que el aparato está en el modo de producción de hielo económica.

OFF

Significa que el aparato está apagado.

DOOR

Significa que hay una condición de alarma por puerta abierta.

CLEAN

Recomienda limpiar el aparato o que está en el modo de limpieza.

Modo Delayed Start (Arranque con retardo) o Vacation (Vacaciones):

-El icono encendido indica que está activado el modo Arranque con retardo o Vacaciones.

NOTA

La pantalla de control está cubierta con una película de plástico transparente. Esta película se puede retirar levantándola con cuidado en una esquina.

ICE

Puesta en marcha de su máquina de hielo transparente:

Enchufe la máquina de hielo en una toma de corriente de 115V (vea más información sobre la parte eléctrica en la página 5). Su aparato se entrega de la fábrica en el modo "ICE" (Hielo) y comenzara con la producción de hielo después de la rutina de puesta en marcha.

En aplicando la alimentación a la unidad, o después de una interrupción de energía, la máquina de hielo llevará a cabo un auto-test, seguido de un ciclo de cosecha para despejar cualquier producción de hielo en proceso. Esta rutina de puesta en marcha ("después de aplicar energía a la unidad") toma aproximadamente 13 minutos para completar antes de que comience un ciclo de producción de hielo.

Si el aparato no arranca, verifique si la toma de corriente está alimentada y que el control este en el modo "ICE" (consulte las opciones más adelante). No haga arrancar la máquina de hielo en el modo "ECO" (Economía). El modo "ECO" solo debe utilizarse después de que el depósito se haya llenado de hielo.

Encendido y apagado de su máquina de hielo:

Si su aparato está encendido, la pantalla mostrará "ICE". Para apagar el aparato presione el icono "Encendido/ Apagado" durante 3 segundos. La pantalla mostrará "OFF" (Apagado).

ICE

NOTA

Después de apagar la máquina, ésta completará el ciclo de producción de hielo en curso y luego se apagará definitivamente.

OFF

En el modo OFF, la bomba de drenaje (si posee) y la luz interior seguirán encendidas. Para encender el aparato presione el icono "Encendido/ Apagado" durante 3 segundos, hasta que aparezca "ICE" en la pantalla.

ICE

ADVERTENCIA

El apagado de la máquina de hielo solo detendrá la producción de hielo, no desconecta la energía eléctrica del aparato. Antes de realizar tareas de mantenimiento en la unidad, desconecte siempre el cable de alimentación de la toma de corriente.

Bloqueo del control:

La interfaz de usuario se puede bloquear para evitar cambios involuntarios en las funciones, como la de limpieza. Para bloquear el aparato presione el icono "Bloqueo" durante 5 segundos. El icono "Bloqueo" parpadeará 3 veces y luego cambiará a iluminación de fondo fija. Para eliminar el bloqueo de la interfaz de usuario, presione el icono "Bloqueo" durante 5 segundos y la luz de fondo se apagará.

NOTA

El icono "Bloqueo" es la única tecla activa en este modo. Si se pulsan otros iconos con la unidad bloqueada, el icono "Bloqueo" parpadeará 3 veces y la unidad emitirá un tono audible que le recordará al usuario que el aparato está en el modo de bloqueo.

Alarma por puerta abierta:

Si la puerta permanece abierta o mal cerrada durante 5 minutos, el indicador "DOOR" (Puerta) parpadeará y la unidad emitirá un tono audible. La alarma audible se puede apagar pulsando la tecla "Bloqueo". Esta condición de alarma se puede apagar mediante el cierre de la puerta o pulsando el icono "Encendido / Apagado" (por ejemplo, cuando está limpiando el compartimiento de almacenamiento). La alarma se repetirá en 5 minutos si la condición de alarma persiste.

Códigos de error:

La máquina de hielo está continuamente supervisada. Un cable cortado o un cortocircuito en el circuito de un sensor de temperatura, o la falta de comunicación entre el control y la interfaz de usuario generará un código de error. La tabla siguiente muestra los códigos de error:

Modo Delayed Start (Arranque con retardo) o Vacation (Vacaciones):

Su máquina de hielo está equipada con una función de arranque con retardo. Esta función se puede utilizar para apagar de manera temporal el aparato durante 1, 4, 6 u 8 horas o días. Al finalizar el tiempo de retardo seleccionado, el aparato reanudará el funcionamiento. Esta función es útil para interrumpir por un tiempo los ruidos producidos por la máquina de hielo o para ahorrar agua y electricidad si no está en casa pero desea hielo fresco a su regreso.

Para entrar en el modo de arranque con retardo pulse el icono "Reloj", mientras la unidad está en el modo "ICE" (Hielo). Esto retrasará el próximo lote de hielo hasta el momento que muestra la pantalla. Cada vez que pulse el icono

"Reloj" el tiempo aumentará desde 1, 4, 6 u 8 horas a 1, 4, 6 u 8 días. El siguiente pulso después de "8 días" hará que la unidad abandone el modo de retardo. Después de haber seleccionado el tiempo deseado, presione el icono "Encendido/ Apagado" durante 2 segundos para confirmar el ajuste. La unidad se apagará y la pantalla mostrará un reloj y el tiempo de retardo escogido. Una vez transcurrido el tiempo seleccionado, se reanudará la producción normal de hielo.

hours

days

Para cancelar el arranque con retardo, presione el icono "Encendido/ Apagado" hasta que el aparato cambie a Apagado. A continuación, presione nuevamente el icono "Encendido/ Apagado" hasta que el aparato cambie al modo "ICE".

OFF

ICE

Recordatorio de limpieza (CLEAN):

El recordatorio de limpieza (CLEAN), se produce cada 6 meses para recordarle que puede ser el momento para limpiar su aparato. Con el paso del tiempo se pueden formar depósitos minerales en la placa fría del evaporador, que afectan negativamente la calidad del hielo. Estos depósitos dependen del origen y el uso de agua. La producción normal de hielo continúa aunque la pantalla muestre el recordatorio de limpieza. El recordatorio de limpieza se puede borrar en cualquier momento pulsando el icono "Encendido/ Apagado". Una vez reiniciada la unidad, el recordatorio de limpieza se restablecerá y no volverá a activarse durante los próximos 6 meses. Si decide limpiar el aparato en este momento, consulte el menú de opciones a continuación.

Códigos de error
Error Código en pantalla Descripción del error Acciones a adoptar
Error del sensor del depósito	"OFF" parpadeará de forma continua en intervalos de 1 segundo. La unidad no emitirá ninguna alarma audible.	Falla del sensor de temperatura. La máquina se apagará (OFF) inmediata-mente.	Llame al servicio técnico para que reemplace el sensor de temperatura.
Error del sensor de sistema	"ICE" parpadeará de forma continua. La unidad no emitirá ninguna alarma audible.	Falla del sensor de temperatura del condensador. La máquina continuará en funcionamiento, pero el ciclo de producción de hielo no se adaptará a las diferentes condiciones ambientales, por lo que la calidad del hielo puede variar.	Llame al servicio técnico para que reemplace el sensor de temperatura.
Error de comunicación	Parpadeo continuo de todos los indicadores de la pantalla.	Pérdida de comunicación entre la placa principal y la interfaz de usuario.	Llame al servicio técnico para que realice una verificación de diagnóstico.

Menú de opciones

Normal y modo ECO (Economía):

Su máquina de hielo viene con un modo opcional "ECO". En este modo la producción de hielo se ralentizará y el aparato utilizará menos agua y electricidad. El modo "ECO" solo debe utilizarse después de que el depósito se haya llenado de hielo.

Para entrar en el modo "ECO" haga lo siguiente:

• Pulse el icono "Menú" dos veces y el indicador verde "ECO" parpadeará.
• Presione el icono "Encendido/ Apagado" hasta que el indicador verde "ECO" deje de parpadear y continúe encendido fijo.
• Para volver a la tasa de producción estándar, pulse el icono "Menú" dos veces, el indicador ECO se apagará y el "ICE" parpadeará. Presione el icono "Encendido/Apagado" hasta que el indicador "ICE" deje de parpadear y continúe encendido fijo.

Modo de limpieza:

Para garantizar el máximo rendimiento y hielo de la mejor calidad se recomienda limpiar su máquina de hielo cada seis meses.

PRECAUCION

Utilice únicamente productos de limpieza aprobados para máquinas de hielo y asegúrese de seguir todas las advertencias e instrucciones de la etiqueta. Cualquier daño o lesión que pudiera derivarse del uso de químicos inadecuados, no está cubierto por la garantía.

NOTA

Si necesita más información, vea nuestro vídeo "Care and Cleaning" (Cuidado y limpieza) en la página web: www.marvelrefrigeration.com.

Para limpiar su unidad necesitará comprar un limpiador para máquinas de hielo, apto para superficies niqueladas. Para comprar el limpiador comuníquese con el Servicio de atención al cliente de AGA Marvel llamando al 800-223-3900. Este producto también está disponible en la mayoría de las tiendas de electro-domésticos o de productos de limpieza a través de Internet. Los productos de limpieza recomendados son los siguientes:

• Limpiador para máquinas de hielo certificado por Kirby, 100% seguro para superficies niqueladas.
• Limpiador para máquinas de hielo Nu-Calgon, seguro para superficies niqueladas.
• Limpiador para máquinas de hielo Franklin Machine Products, seguro para superficies niqueladas.

Para aplicar el limpiador proceda como se indica a continuación

Apague la máquina de hielo presionando el icono Encendido/ Apagado durante 3 segundos. El control mostrará "OFF".

OFF

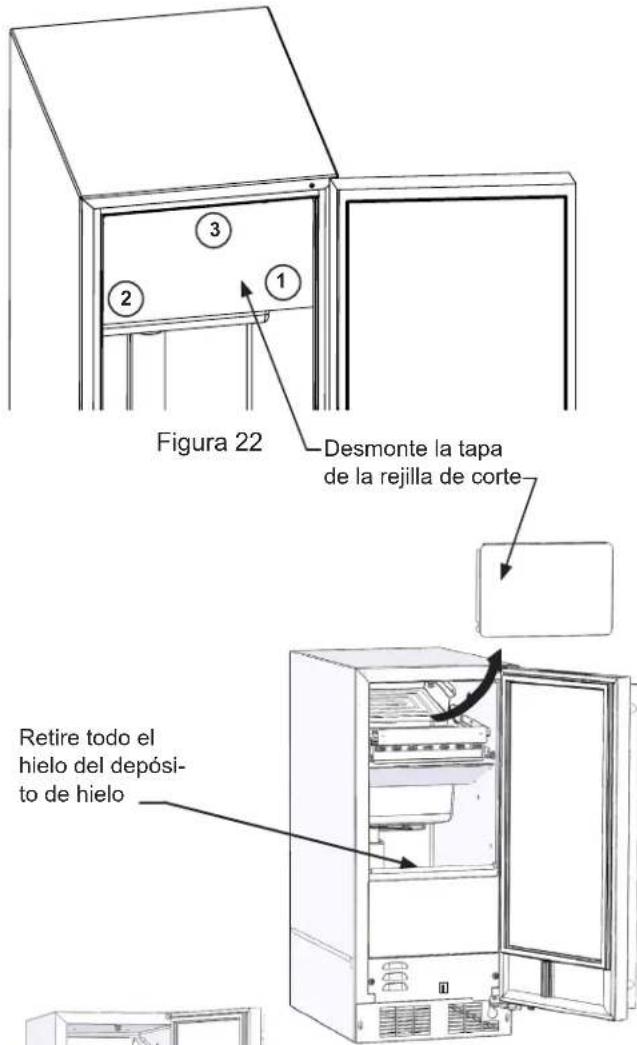

Para desmontar la tapa de la rejilla de corte de la máquina de hielo siga el procedimiento de tres pasos indicado a continuación, consulte las Figuras 22 y 23:

①-Tire primero de esta esquina para retirar la esquina de la tapa del broche de sujeción.
② -A continuación, tire de esta esquina para retirarla del broche de sujeción.
③- Empuje por detrás la tapa hacia usted para desmontarla del broche de sujeción central.

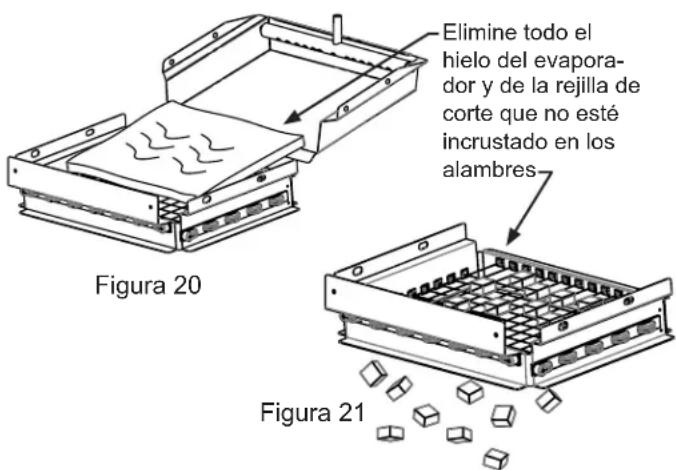

Retire todo el hielo del depósito de hielo (vea la Figura 23). Retire el tapón negro de vaciado que se encuentra en el fondo del depósito de agua fresca (vea la Figura 24). Después de vaciar el depósito, vuelva a colocar el tapón en el fondo.

Deje que todo el hielo caiga de la placa del evaporador y elimine el hielo de la rejilla de corte. Si hay hielo incrustado entre los alambres de la rejilla de corte, espere a que se derrita y caiga. No trate de quitar el hielo incrustado entre los alambres de la rejilla de corte pues podría romper los alambres (vea las Figuras 20 y 21).

PRECAUCION

No fuerce el hielo a través de la rejilla de corte pues romperá los alambres.

Figura 23

Figura 24b

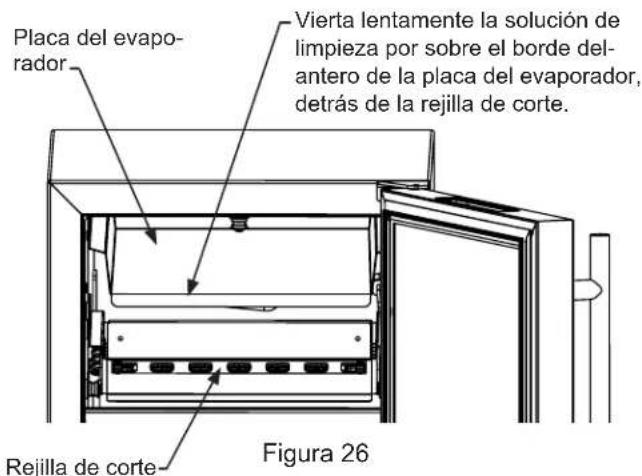

Consulte las instrucciones de la solución de limpieza para determinar la cantidad adecuada de solución que se debe agregar en 1,9 litros (2 cuartos de galón) de agua. Desmonte el protector contra salpicaduras plástico para facilitar el acceso (vea la Figura 25). Vierta lentamente la solución de limpieza sobre la placa del evaporador para que fluya hacia abajo, al depósito de agua dulce (vea la Figura 26).

Figura 25

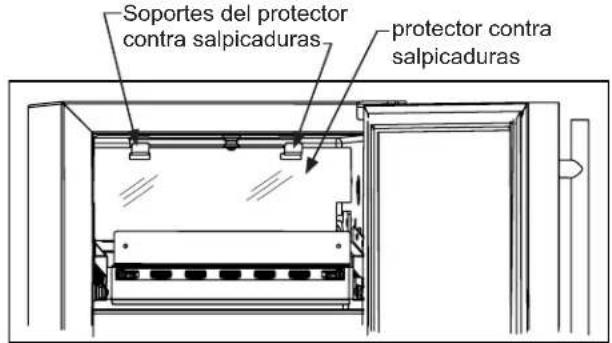

Vuelva a instalar el protector contra salpicaduras (si fue desmon- tado).

Vuelva a encender la máquina de hielo presionando el icono "Encendido/ Apagado" durante 3 segundos. La pantalla indicará el modo "ICE". Presione el icono "Menú" hasta que aparezca "CLEAN" parpadeando. Presione el icono "Encendido/ Apagado" hasta que "CLEAN" deje de parpadear. Ahora su máquina de hielo comenzará el ciclo de limpieza.

ICE

El ciclo de limpieza y enjuague tomará unos 49 minutos.

CLEAN

Una vez finalizado el ciclo de limpieza la máquina de hielo vuelve al estado "OFF" (Apagado).

Verifique que los depósitos de minerales hayan sido eliminados. Si encuentra residuos lleve a cabo un nuevo ciclo de limpieza.

OFF

NOTA

Cancelación del modo de limpieza

Para salir del modo de limpieza presione el icono "Encendido/ Apagado" hasta que aparezca "OFF" en la pantalla. Espere 3 minutos para que el modo de limpieza complete su rutina de cancelación antes de encender nuevamente la unidad presionando el icono "Encendido/ Apagado". Si enciende de nuevo la unidad antes de que hayan transcurrido los 3 minutos, la pantalla mostrará "CLEAN" y la unidad se apagará automáticamente una vez transcurridos los 3 minutos de la cancelación de la rutina de limpieza.

ADVERTENCIA

Si cancela el modo de limpieza después de agregar más limpiador, deberá reiniciar la limpieza y dejar que el ciclo finalice para eliminar la solución de limpieza antes de reanudar la producción de hielo.

Opción: una vez finalizado el ciclo de limpieza, puede lavar el interior con un detergente suave, o con un jabón para vajilla, o con una solución de dos cucharadas de bicarbonato de sodio en un litro de agua. Enjuague con agua limpia.

Vuelva a instalar la tapa de la rejilla de corte.

PRECAUCION

No utilice limpiadores a base de lejía ni productos de limpieza abrasivos. Los limpiadores a base de cloro atacan el acero inoxidable y lo dejan expuesto a la corrosión.

Su máquina de hielo está ahora lista para volver a arrancar. Presione el icono "Encendido/ Apagado" durante 3 segundos hasta que la pantalla muestre "ICE".

ICE

NOTA

Después de la limpieza se recomienda desechar el hielo producido después de 3 horas de producción de hielo.

PRECAUCION

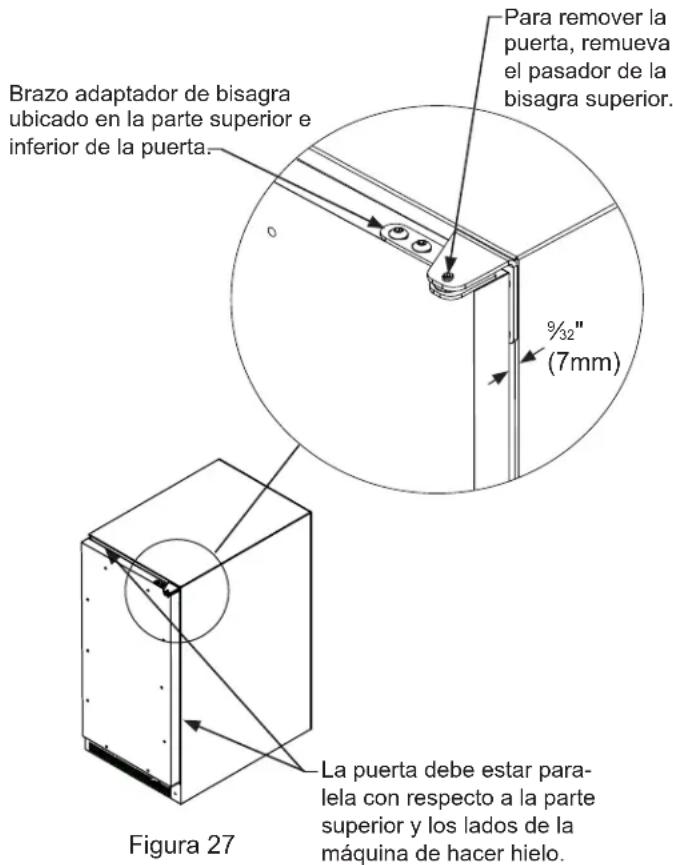

Paso 1: Verifique la alineación de la puerta.

Verifique que la puerta está alineada correctamente con el gabinete antes de fabricar el panel hecho a la medida. No hacerlo podría resultar en desalineamiento del panel con el brazo de la bisagra. La puerta debe estar paralela con respecto a los lados y la parte superior de la máquina de hacer hielo. En caso de requerirse alineación, la puerta se puede ajustar aflojando los 2 tornillos que aseguran los brazos adaptadores de las bisagras superior y/o inferior, ubicados en la parte superior e inferior de la puerta, y ajustando de lado a lado la puerta. Utilice una llave Allen de 5/32", para este procedimiento. (Vea la Figura 27 abajo). Al finalizar la alineación de la puerta, apriete firmemente los tornillos.

Paso 2: Remueva la puerta

Remueva el pasador de la bisagra superior fuera de la bisagra mediante una llave Allen de 1/8". Remueva la puerta colocando en ángulo la parte superior de la puerta hacia afuera y levantando la puerta fuera de la bisagra inferior. (Vea detalle en la Figura 27).

Paso 3: Remueva la empaquetadura

Coloque la puerta sobre su lado delantero teniendo cuidado de no rayarla. Para lograr acceso a los orificios de los tornillos de montaje, remueva la empaquetadura de la puerta desprendiéndola hacia arriba y afuera del canal.

NOTA

Para que la puerta funcione apropiadamente, es necesario mantener un espacio mínimo de 9/32" (7 mm) entre la puerta y el borde del gabinete según se muestra. Este espacio se puede ajustar ajustando los adaptadores de las bisagras superior e inferior.

Paso 4: Corte el panel de revestimiento

Dependiendo del modelo de máquina de hacer hielo, corte el panel de revestimiento según las dimensiones mostradas en la Figura 28 para una puerta con bisagras en el lado derecho o la Figura 29 para una puerta con bisagras en el lado izquierdo. Las 2 ranuras, en la parte superior e inferior, se requieren para dar espacio libre a los pasadores de las bisagras y se pueden realizar mediante una contorneadora (rebajadora) y una broca de 3/8" (9,5 mm) de diámetro.

PRECAUCION

El peso del panel de revestimiento no debe ser superior a 20 libras (9,1 kilogramos).

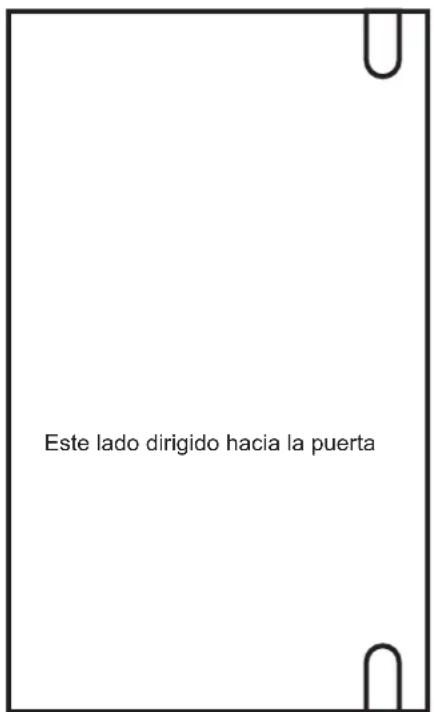

Este lado dirigido hacia la puerta

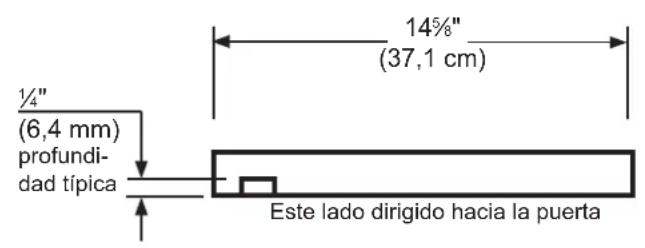

Figura 28 Dimensiones del panel para una puerta con bisagras en el lado derecho

Parte inferior de la puerta

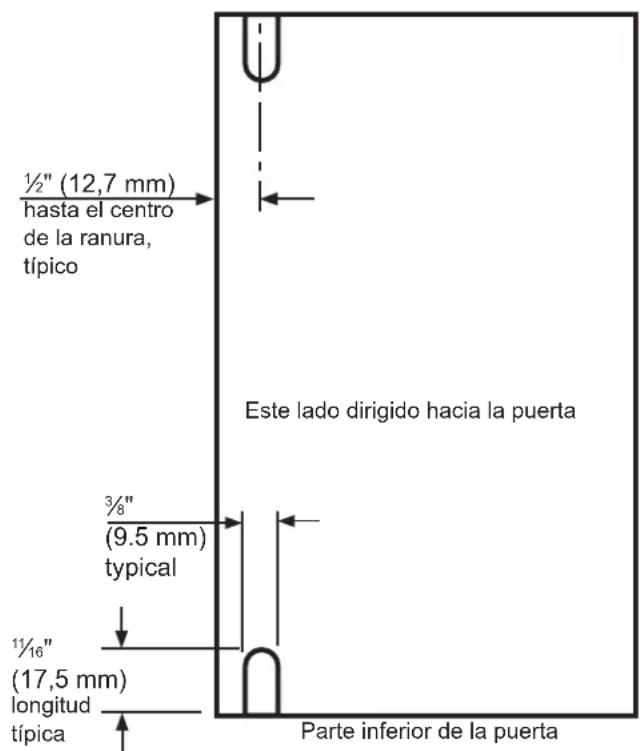

Figura 29 Dimensiones del panel para una puerta con bisagras en el lado izquierdo

Paso 5: Taladre los orificios necesarios para la manija y monte la manija:

Este es el momento apropiado para ubicar y taladrar los orificios para su manija. En la mayoría de los casos, la manija debe armonizar con aquellas de los gabinetes y gavetas circunvecinas. Si su manija se sujeta desde el lado trasero del panel hecho a la medida, ubique los orificios de montaje mientras el panel se sujeta a la puerta y el gabinete. Después de remover el panel de la puerta, taladre los orificios de montaje desde el lado delantero, según el diámetro recomendado del fabricante de la manija. Abocarde (avellane) el lado trasero del panel de modo que las cabezas de los tornillos no interfieran con la superficie de la puerta.

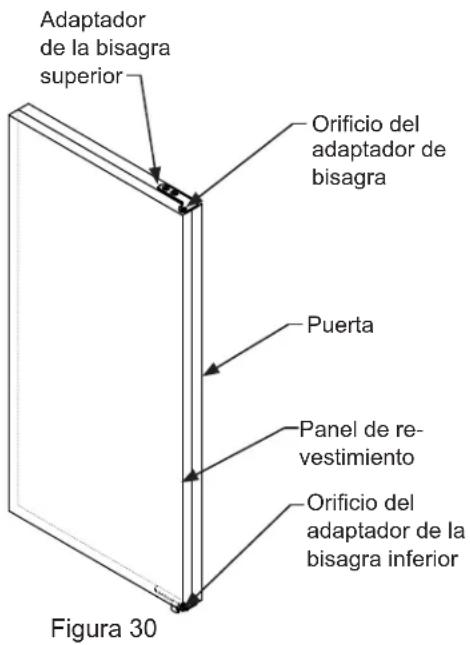

Paso 6: Taladre los orificios de montaje del panel Vuelva a sujetar el panel a la puerta según el paso 5 y taladre los orificios piloto para tornillo para sujetar el panel de revestimiento a la puerta. Seleccione el tamaño del orificio en la Tabla A. Tenga cuidado de no taladrar los orificios piloto a través del panel de revestimiento, 1/2" (12,7 mm) de profundidad para paneles de 3/4" (19 mm) y 5/8" (15,7 mm).

Paso 7: Sujete el panel de revestimiento a la puerta.

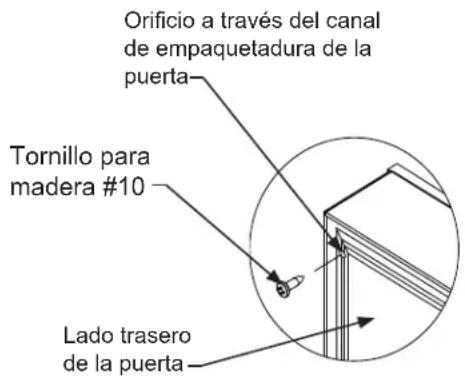

Con los tornillos para madera #10 suministrados, sujete el panel de revestimiento a la puerta. (Vea la Figura 31).

Tipo de material	Tornillo para madera n.° 10
Madera dura	Agujero de guía ∅	18'' (3,2 mm)
Madera blanda	Agujero de guía ∅	764'' (2,8 mm)

Tabla A

Figura 31

Paso 8: Instale la empaquetadura de la puerta

Presione la empaquetadura de la puerta dentro del canal de la puerta. Verifique que las esquinas de la empaquetadura están completamente insertadas. Si es aplicable, inserte la llave en la cerradura y verifique que la cerradura funciona apropiadamente.

Paso 9: Instale la puerta

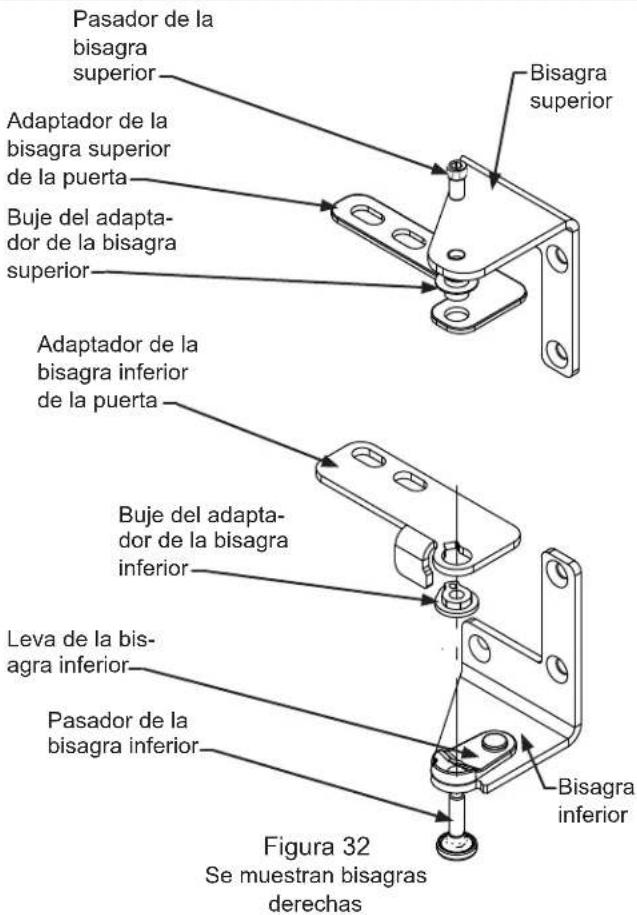

Instale nuevamente los bujes de los adaptadores de las bisagras superior e inferior en los adaptadores de bisagras que se removieron en el paso 6. Instale la puerta invirtiendo el orden del procedimiento del paso 2. Instale el pasador de la bisagra superior de modo que la cabeza de tornillo quede a ras con la superficie superior de la bisagra. En la Figura 32 se muestra un diagrama de las piezas de las bisagras.

Rejilla frontal

Verifique que nada obstruye el flujo de aire requerido en las aberturas delanteras del gabinete. Cepille o limpie con una aspiradora las pelusas y suciedad acumuladas en las aberturas de la rejilla al menos una o dos veces al año (vea la página 4).

PRECAUCION

PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la alimentación eléctrica del artefacto antes de limpiarlo con agua y jabón.

Gabinete

El gabinete pintado puede lavarse con agua jabonosa tibia y enjuagarse con agua limpia. NUNCA use limpiadores abrasivos.

Interior

Lave el compartimiento interior con agua jabonosa tibia. NO utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podría doblar las bisagras de la puerta o inclinar el artefacto.
2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca del frente del artefacto pues podría dañar la rejilla.
3. Limpie periódicamente el interior de la unidad según sea necesario.
4. Revise o limpie periódicamente la rejilla delantera según sea necesario.

Ante una falla en la alimentación eléctrica, proceda como se indica a continuación

Si se interrumpe la alimentación eléctrica, trate de corregirla lo antes posible. Reduzca al mínimo las aperturas de la puerta durante la interrupción del servicio eléctrico pues ello afecta negativamente la temperatura de la unidad.

Reemplazo del equipo de iluminación interior

Todos los modelos utilizan lámparas LED para iluminar el interior del artefacto. Este componente es muy confiable, pero si una lámpara falla, comuníquese con un técnico de servicio calificado para que reemplace el LED.

Las siguientes sugerencias reducirán al mínimo el costo de utilización de su artefacto de refrigeración.

1. No instale el artefacto cerca de un electrodoméstico que emita calor (cocina, lavavajillas, etc.), conductos de calefacción y otras fuentes de calor.
2. Instale el producto alejado de la luz solar directa.
3. Verifique que los orificios de ventilación de la rejilla delantera del artefacto ubicada bajo la puerta no estén obstruidos y manténgalos limpios para permitir la evacuación del calor que genera el sistema de refrigeración.
4. Conecte el artefacto a un circuito de alimentación exclusivo (no compartido con otros equipos).
5. Reduzca al mínimo la cantidad de veces que abre la puerta y el tiempo en que esta permanece abierta.
6. Si la limpieza del artefacto requiere que la puerta permanezca abierta durante un período prolongado, ajuste el control a la posición de apagado "Off".
7. Utilice el modo ECO cuando no necesite producir la máxima cantidad de hielo.
8. Seleccione la función de arranque con retardo si la máquina de hielo no será utilizada durante un período prolongado.

Si necesita asistencia técnica tenga en cuenta lo siguiente:

• Si aún no ha finalizado el primer año del período de garantía del producto, comuníquese con su distribuidor o llame al servicio de atención al cliente de AGA MARVEL al teléfono 800.223.3900 para solicitar instrucciones sobre cómo obtener cobertura por garantía en su localidad.
• Si el período de garantía de un año ha caducado, el servicio de atención al cliente de AGA MARVEL puede recomendarle un centro de servicios técnicos cercano a su domicilio. También puede encontrar la lista de los centros de servicio técnico autorizados en la sección Servicio y asistencia técnica (Service and support) en la página de Internet www.agamarvel.com.
• En toda correspondencia referida a asistencia técnica, no olvide incluir el número de servicio, el número de serie y la prueba de compra de la unidad.
• Trate de obtener toda la información posible o la descripción del problema, cuánto tiempo ha estado en funcionamiento el artefacto, la temperatura de la habitación y cualquier otra información adicional que pueda ser de utilidad para resolver rápidamente el problema.
• La Tabla 'B' se suministra para registrar la información correspondiente a su producto para consultas futuras.

Para su registro
Fecha de la compra
Nombre del distribuidor
Dirección del distribuidor
Ciudad
Estado
Código postal
Número de serie del artefacto
Número de servicio del artefacto
Fecha en la que envió la tarjeta de la garantía (debe ser dentro de los 10 días de la compra).

Tabla B

Antes de llamar al servicio técnico siga estos consejos

Si el artefacto parece estar funcionando mal, lea primero este manual. Si el problema persiste, vea la guía de localización de fallas incluida a continuación. Antes de llamar al servicio técnico, localice el problema en la guía y consulte su causa y su solución. Tal vez el problema sea algo muy simple que puede resolverse sin llamar al servicio técnico. Sin embargo, puede ser necesario ponerse en contacto con su distribuidor o con un técnico de servicio calificado.

Guía de localización y solución de averías

Operación de la máquina de hielo

La máquina de hielo no funciona

¿Está enchufado el cable de alimentación de la máquina de hielo? Enchufe el cable de alimentación en una toma de corriente con conexión de tierra.

¿El control electrónico indica el modo "ICE"? Revise el control para asegurarse de que está en el modo "ICE".

¿Se ha quemado un fusible o se ha disparado un interruptor automático? Reemplace el fusible quemado o rearme el interruptor disparado.

¿La temperatura del lugar es menor que la habitual? La temperatura ambiente mínima es 13°C (55°F). El termistor del depósito puede estar detectando la temperatura ambiente y apagará la máquina antes de que el depósito se haya llenado de hielo. Si la temperatura ambiente se mantiene baja, es posible que la máquina de hielo no vuelva a arrancar.

¿La máquina de hielo cuenta con una bomba de drenaje? La bomba de drenaje está diseñada para apagar temporalmente la unidad si el nivel de agua es muy alto. Espere unos minutos, la bomba de drenaje continuará funcionando hasta eliminar el exceso de agua. Si aún hay agua en el depósito de hielo, verifique la ausencia de obstrucciones o dobleces en la tubería de ventilación de la bomba de drenaje.

La máquina de hielo está ruidosa

Muchos de los sonidos que produce una máquina de hielo son diferentes de los producidos por su refrigerador doméstico. Este tema se ha tratado en la página 10, pero verifique lo siguiente:

¿Oye la circulación de agua en la máquina de hielo? Este es un sonido normal ya que se agrega agua en cada ciclo de producción de hielo.

¿Oye un soplido? Verifique que haya agua llegando a la máquina de hielo. También verifique que el tapón de vaciado esté bien asentado en el depósito de agua.

¿Hay una placa de hielo atascada entre la placa del evaporador y la rejilla de corte? En primer lugar verifique si la máquina de hielo está nivelada. Si la máquina de hielo está nivelada ejecute un ciclo de limpieza.

ADVERTENCIA

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en el artefacto sin haberlo previamente desconectado de la alimentación eléctrica. Apagar el artefacto desde el control no desconecta la corriente eléctrica de los cables del artefacto.
• Vuelva a colocar todas las piezas y paneles antes de poner en funcionamiento.

Producción de hielo

La máquina de hielo no produce hielo o produce muy poco

¿El control electrónico está ajustado en el modo "ICE"?

Revise el control para asegurarse de que está en el modo "ICE".

¿Llega agua a la máquina de hielo? Verifique que no haya ninguna obstrucción en el suministro de agua, como una válvula cerrada, o un fusible quemado, o un interruptor disparado, o una tubería de alimentación doblada o con baja presión de agua.
¿Recién arranca la máquina de hielo? Un ciclo de producción de hielo normal puede durar hasta 1-1/2 horas. Los ciclos de puesta en marcha iniciales pueden tomar más tiempo. Revise la máquina de hielo después de 24 horas para verificar si se ha acumulado hielo en el depósito.
¿Está en su sitio el tapón de vaciado del depósito? Verifique que el tapón de vaciado del depósito está correctamente asentado.
¿Hay alguna obstrucción en el tubo distribuidor de agua?

Ejecute un ciclo de limpieza para limpiar la máquina de hielo. También revise los filtros para verificar que no están obstruidos.

¿Hay alguna obstrucción en el flujo de aire del ventilador del condensador? Verifique que la rejilla de la parte delantera de la máquina de hielo permite una circulación de aire adecuada.

¿Es demasiado elevada la temperatura ambiente y/o del agua? Mueva la máquina de hielo a un lugar donde la temperatura ambiente sea inferior a 32°C (90°F) para máquinas de hielo empotrables o menor de 38°C (100°F) para máquinas de hielo independientes. La máquina de hielo no debe colocarse al lado de una fuente de calor como, por ejemplo, un horno. Revise la conexión de agua fría.

¿Se han formado incrustaciones en la máquina de hielo? Si se han formado incrustaciones en el evaporador, la máquina de hielo necesita limpieza, vea la sección "Limpieza de la máquina de hielo".

Calidad del hielo

Olor, color gris o mal sabor en el hielo

¿Se han formado incrustaciones minerales en la placa del evaporador? La máquina de hielo necesita limpieza, vea la sección "Limpieza de la máquina de hielo".

¿Hay un alto contenido de minerales en el agua? Puede ser necesario filtrar el agua.

¿Se han guardado alimentos en el depósito de hielo? Retire los alimentos del depósito de hielo.

Los olores desagradables pueden requerir el uso de un filtro de carbón en la tubería de suministro de agua.

Aglomeraciones de hielo

¿Hay aglomeraciones de hielo en el depósito? Si el hielo no se usa de forma regular se derretirá y formará aglomeraciones. Rompa las aglomeraciones de hielo con la cuchara de extracción.

Cubos de hielo demasiado grandes o demasiado pequeños

¿Es bajo el consumo de hielo? El hielo que se derrite lenta-mente en el depósito afecta el tamaño de los cubos. Esto es normal. Cuando el depósito de hielo necesita ser repuesto, los cubos vuelven a su tamaño normal.

¿Se libera la placa de hielo? Limpie el evaporador, consulte la sección "Limpieza de la máquina de hielo".

¿Hay alguna obstrucción en el tubo distribuidor? Verifique la ausencia de obstrucciones o dobleces en la tubería de agua que alimenta la máquina de hielo. Revise todos los filtros para verificar que no están obstruidos. Verifique que el agua fluye de manera uniforme fuera del tubo distribuidor; en caso contrario, limpie la máquina de hielo, vea la sección "Limpieza de la máquina de hielo".

Problemas con la instalación de tuberías

¿La manguera de drenaje está alineada con el desagüe?

Mueva la máquina de hielo para alinear el drenaje.

¿La máquina de hielo está drenando correctamente? Verifique la ausencia de dobleces u obstrucciones en las mangueras de drenaje; esto puede causar que el agua retroceda hacia el depósito de hielo. Verifique que no haya materiales extraños obstruyendo el drenaje del depósito de hielo, situado en la esquina posterior derecha del depósito. Verifique la ausencia de obstrucciones o dobleces en la descarga y la tubería de ventilación de la bomba de drenaje. Verifique que la bomba de drenaje esté nivelada.

NOTA

Los problemas de las tuberías instaladas fuera de la máquina de hielo no pueden ser reparados por el técnico de servicio. Para ello deberá llamar a un plomero cualificado.

Localización y solución de averías en la bomba de drenaje

NOTA

Si el depósito de la bomba de drenaje (no el depósito de la máquina de hielo) se llena excesivamente, la alimentación eléctrica de la máquina de hielo se apagará.

Si la máquina de hielo no funciona, revise lo siguiente:

• Verifique que haya energía en la toma de corriente.
• Verifique que la máquina de hielo esté encendida.
• Verifique que el depósito de hielo no esté lleno.

A continuación, revise la bomba de drenaje

La bomba no funciona:

• Verifique que la bomba esté enchufada y que haya energía en la toma de corriente.
• Verifique la ausencia de desechos en la entrada de la bomba de drenaje y límpiela si fuese necesario. Desmonte las abrazaderas y el tubo de entrada de la bomba de drenaje para buscar y eliminar los desechos.
• Verifique la ausencia de torceduras/ dobleces pronunciados u obstrucciones en la tubería de ventilación.
• Asegúrese de que hay suficiente agua para activar la bomba de drenaje. Para activar la bomba de drenaje necesitará no menos de 0,95 litros (un cuarto de galón) de agua.

La bomba funciona, pero no sale agua por la descarga:

• Verifique que la ventilación esté limpia y sin obstrucciones.
• Verifique la ausencia de obstrucciones en la tubería de descarga.
• Verifique que la altura máxima desde el piso hasta el tubo de descarga no supera los 2,44 metros (8 pies) y que la longitud del tramo horizontal no es mayor de 6 metros (20 pies)

La bomba funciona y luego se apaga rápidamente de forma repetida:

• Verifique que la bomba de drenaje esté nivelada.
• Verifique que la ventilación esté limpia y sin obstrucciones.

La máquina funciona pero no produce hielo:

- Verifique que el agua no retrocede hacia el depósito de hielo.

Si la máquina de hielo se mueve, no se utiliza durante un tiempo prolongado, o estará en un área con temperaturas cercanas a las de congelación, será necesario eliminar cualquier resto de agua en el sistema de fabricación de hielo.

PRECAUCION

Para evitar daños en la máquina de hielo, así como posibles daños por acumulación de agua en los alrededores cuando la temperatura desciende por debajo cero, se deberá drenar y eliminar toda el agua de la máquina. Estos daños no están cubiertos por la garantía.

PRECAUCION

No utilice ningún tipo de anticongelante u otra solución para evitar el drenaje adecuado de la máquina de hielo.

Limpieza de la máquina de hielo

La limpieza de la máquina de hielo ayuda a evitar la formación de hongos y moho. Además, la máquina se debe desinfectar antes de su almacenamiento o cuando vuelve de nuevo al servicio. Vea en la página 16 las instrucciones para limpiar la máquina de hielo.

ADVERTENCIA

Peligro de electrocución

NO desmonte la tapa de acceso al compartimiento de la máquina antes de desconectar el cable de alimentación de la máquina de hielo. En caso contrario podría recibir una descarga eléctrica o lesiones personales causadas por los componentes móviles,

Drenaje y eliminación del agua de un sistema de fabricación de hielo equipado con un drenaje por gravedad.

1. Cierre el suministro de agua a la máquina de hielo.
2. Desconecte el accesorio de conexión del suministro de agua en la entrada de la válvula de agua (vea la Figura 33a).
3. Cambie el control electrónico al modo de limpieza (CLEAN) durante aproximadamente un (1) minuto. Esto energizará y abrirá la válvula de agua, y eliminará la mayor parte del agua de la válvula de agua y de la tubería de agua entre la salida de la válvula de agua y el depósito.
4. Cambie el control electrónico a la posición "Apagado". Esto energizará y abrirá la válvula de drenaje para vaciar el depósito y el sistema de drenaje de la máquina de hielo.
5. Desconecte la máquina de hielo de la toma de corriente.
6. Desmonte la tapa de acceso de la parte posterior de la máquina de hielo (vea la Figura 34).

Figura 34

PREPARACIÓN DE LA MÁQUINA DE HIELO PARA SU ALMACENAMIENTO

1. Desconecte la tubería de agua entre la salida de la válvula de agua y el depósito y drene el agua restante que queda en el área de la trampa de la tubería de agua (vea las Figuras 35 y 35a).

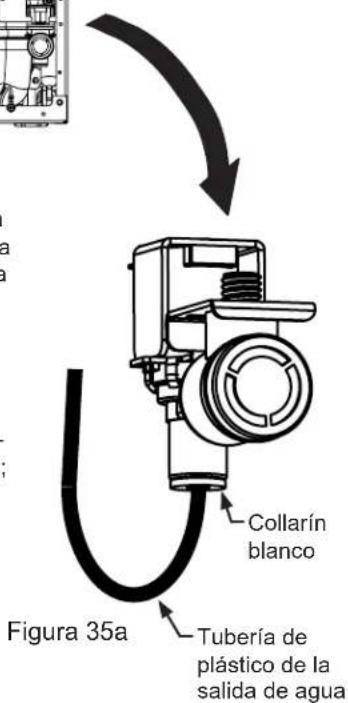

Para desconectar la tubería de la salida de agua empuje hacia arriba el collarín blanco y tire de la tubería de agua de plástico desde la parte inferior de la válvula de agua.

Para volver a conectar la tubería de la salida de agua simplemente inserte el tubo de plástico en el collarín blanco y empuje hasta el tope; la tubería de agua entrará unos 12 mm (1/2") en la válvula.

1. Vuelva a conectar la tubería de agua en la salida de la válvula de agua (vea las Figuras 35 y 35a).
2. Vuelva a instalar la tapa de acceso de la máquina de hielo.
3. Limpie y seque el depósito de almacenamiento de la máquina de hielo.
4. Deje la puerta abierta para que circule aire y evitar la formación de hongos y moho.
5. Deje la tubería de suministro de agua desconectada o vuelva a conectar la línea de suministro y déjela cerrada. NO abra el agua y deje que el agua entre de nuevo en la válvula de agua.

Drenaje de agua en aplicaciones con bomba de drenaje instalada en fábrica

Siga los pasos 1 a 12 de la instalación del drenaje por gravedad y, a continuación, haga lo siguiente:

1. Instale el tapón de acondicionamiento para el invierno en el orificio de drenaje de agua dentro del depósito de hielo (vea la Figura 36).

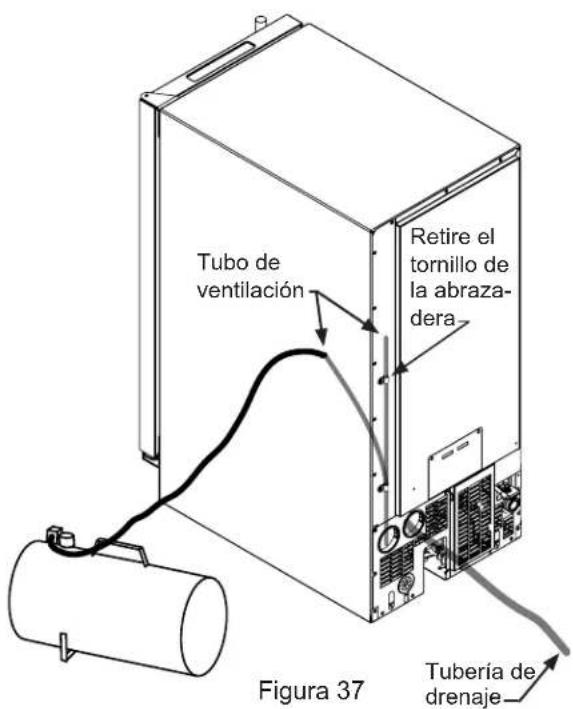

Figura 36

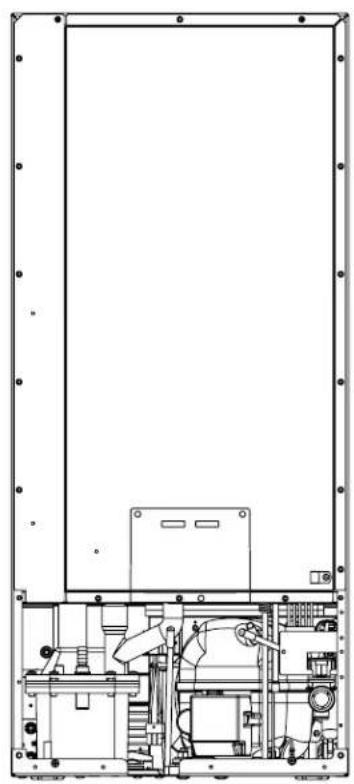

PREPARACIÓN DE LA MÁQUINA DE HIELO PARA SU ALMACENAMIENTO

1. Desmonte la abrazadera superior del tubo de ventilación para facilitar el acceso para la manguera de aire.
2. Aplique aire comprimido (aproximadamente 10 psi) en el extremo del tubo de ventilación. Esto eliminará el agua restante de la bomba y la tubería de drenaje (vea la Figura 37).
3. Vuelva a instalar el tubo de ventilación y la abrazadera en la parte posterior de la máquina de hielo y retire el tapón de acondicionamiento para el invierno del depósito de hielo, guarde el tapón para su uso en el futuro.

Procedimiento para poner nuevamente en marcha la máquina de hielo

1. Vuelva a conectar o abra la tubería de suministro de agua.
2. Vuelva a conectar el tubo de drenaje (si fue desmontado).
3. Enchufe el cable de alimentación en una toma de corriente y encienda la máquina de hielo (para encender y apagar la máquina, consulte la página 14).
4. Verifique que no haya fugas de agua en la entrada de agua, las tuberías de drenaje y los accesorios.
5. Verifique el funcionamiento de la bomba de drenaje (si posee) vertiendo aproximadamente 2 litros de agua en el depósito de hielo. La bomba de drenaje se deberá activar y descargará el agua (consulte la sección Bomba de drenaje en la página 7). Verifique la ausencia de fugas de agua en todas las conexiones de manguera.

Instrucciones para el desmontaje de la bomba de drenaje

1. Desenchufe la máquina de hielo del suministro eléctrico y retire la tapa de acceso posterior de la máquina (vea las instrucciones en la página 27).
2. Desenrosque la pata niveladora de la esquina posterior hasta que el extremo de la parte roscada quede al ras con el inserto roscado de la base (vea la Figura 39).
3. Desmonte las 3 abrazaderas de manguera y retire las 3 mangueras de la parte delantera de la bomba de drenaje (vea la Figura 39).

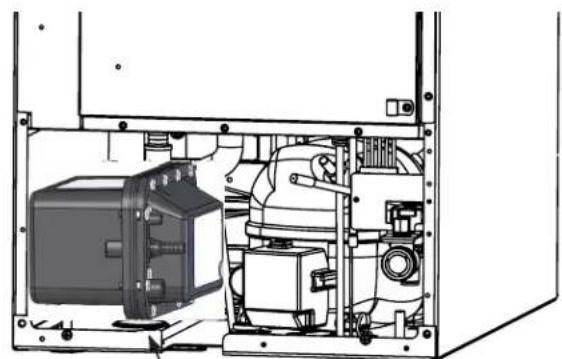

4. Gire la bomba de drenaje y retírela de la máquina de hielo (vea la Figura 38). Probablemente sea necesario desconectar el cable de tierra de la pestaña posterior del gabinete (vea la Figura 39).
5. Desconecte el cable de alimentación de la máquina de hielo de la bomba de drenaje (vea la Figura 40).
6. Vacíe el agua del depósito de la bomba de drenaje colocando la bomba boca abajo y dejando que el agua se escurra por la entrada de la bomba y por los accesorios del tubo de ventilación.
7. Para instalar la bomba de drenaje utilice las instrucciones de desmontaje en el orden inverso.

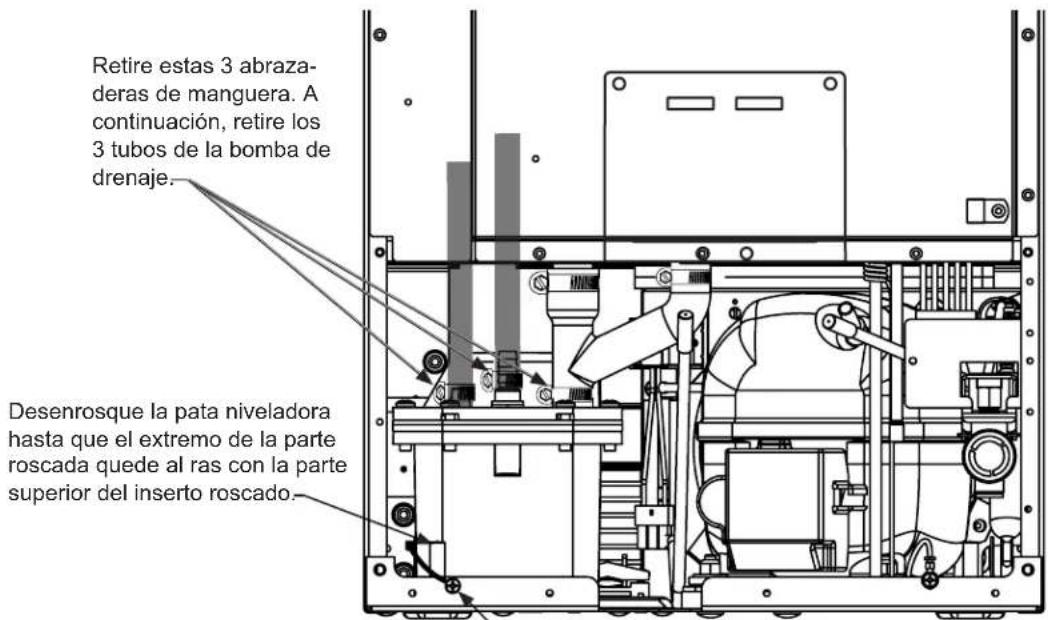

Figura 38
Haga girar la bomba de drenaje y retírela de la parte posterior de la máquina de hielo.

Figura 39
-Conexión del cable de tierra de la bomba de drenaje.

Detalles que deben ser inspeccionados por el instalador antes de una nueva puesta en marcha

1. La bomba de drenaje debe estar nivelada.
2. Las tuberias de agua no deben estar pellizcadas.
3. No debe haber interferencias con el cableado eléctrico.
4. La bomba de drenaje no debe estar asentada sobre algún obstáculo, cableado, etc.
5. Apriete todas las abrazaderas de las mangueras que entran y salen de la bomba de drenaje.
6. Verifique que la altura del tubo de ventilación es la adecuada (460 mm/ 18 pulg. como mínimo).
7. Verifique que la altura del drenaje es la adecuada (2,44 metros/ 8 pies como máximo).
8. Verifique que la longitud del drenaje es la adecuada (6 metros/ 20 pies como máximo).
9. Verifique la ausencia de fugas de agua después de la instalación de la bomba de drenaje.
10. Verifique la ausencia de vibraciones causadas por una instalación incorrecta.
11. Verifique la ausencia de interferencias con la tapa de acceso posterior.
12. Verifique que los protectores de caucho para los agujeros estén en su lugar de manera que los tubos de ventilación o de drenaje no rocen contra superficies afiladas.

Cable de alimentación de la máquina de hielo

Figura 40

Para el producto completo

Un año de garantía limitada sobre piezas y mano de obra del producto completo

AGA MARVEL garantiza el suministro de todas las piezas y la mano de obra necesarias para reparar o reemplazar en el domicilio u oficina del usuario cualquier componente en el que se haya comprobado la presencia de defectos, sea por materiales o por mano de obra, de acuerdo a las condiciones y exclusiones establecidas más adelante, durante un período de un año a partir de la fecha de compra del usuario final.

Garantía limitada adicional exclusivamente sobre piezas entre el segundo y quinto años

Durante los cuatro años siguientes a la finalización del período de garantía limitada de un año, AGA MARVEL garantiza el suministro de piezas de repuesto para el sistema de refrigeración sellado herméticamente, compuesto por compresor, condensador, secador, acumulador, válvula de derivación, tuberías de conexión y evaporador, en las que se compruebe la presencia de defectos de mano de obra o materiales, de acuerdo a las condiciones y exclusiones establecidas más adelante.

Las garantías anteriores no cubren lo siguiente:

• Costos de transporte de los repuestos o piezas defectuosas devueltas.
• Capacitación del cliente o instrucciones sobre el uso del artefacto.
• Cualquier pérdida del contenido debido a una falla del producto.
• Remoción o instalación del producto.

Ninguna de las garantías que se indican cubren las fallas de este producto o de sus componentes debido a:

• Transporte o daños subsiguientes.
• Uso comercial o usos distintos de aquellos normales para un equipo para uso en el hogar u oficina pequeña.
• Instalación inadecuada, uso indebido, abuso, accidente o alteración, conexión a una instalación eléctrica que no cumple con los códigos eléctricos, bajo o alto voltaje, fallas por falta del mantenimiento necesario o por otros usos distintos a aquel para el cual fue diseñado el artefacto.

Piezas o servicios

No provistos o designados por AGA MARVEL

Las garantías indicadas tampoco serán de aplicación si:

• No se pudiesen verificar la factura original de compra, la fecha de entrega o el número de serie de la unidad.
• Las piezas defectuosas no son devueltas para inspección si así fue solicitado por AGA MARVEL.
• El poseedor del equipo de refrigeración no es el comprador original del producto.

Las garantías establecidas de aquí en más son las únicas garantías extendidas por AGA MARVEL. Toda garantía implícita, incluso la garantía implícita de comerciabilidad, está limitada a la duración de estas garantías expresas. En ningún caso AGA MARVEL será responsable por cualesquiera daños emergentes o incidentales, ni por gastos por incumplimiento de estas o cualesquiera otras garantías, sean expresas o implícitas.

Algunos estados (dentro de los Estados Unidos de América) no permiten la exclusión o limitación de daños emergentes o una limitación en el tiempo de validez de una garantía implícita, por lo que la exclusión o limitación anterior podría no ser aplicable para usted. Esta garantía le brinda derechos legales específicos y usted podría tener otros derechos que pueden variar de un estado a otro (dentro de los Estados Unidos de América).

Ninguna persona, firma o corporación está autorizada a ofrecer cualquier otra garantía o asumir cualquier otra obligación en nombre de AGA MARVEL. Estas garantías se aplican únicamente a productos utilizados en cualesquier de los cincuenta estados de los Estados Unidos de Norteamérica y en el Distrito de Columbia.

Para obtener el servicio amparado por esta garantía, informe de cualquier defecto a:

AGA MARVEL

1260 E. VanDeinse St.

Greenville MI 48838

Phone: [phone]

www.agamarvel.com

AGA MARVEL

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41014170-SP Rev A

8/29/16

Todas las especificaciones y diseños del producto están sujetos a cambios sin aviso previo. Las revisiones del producto no le otorgan al comprador el derecho a cambios, mejoras, accesorios adicionales, reemplazos o compensaciones por los productos previamente comprados.
