Tipo de producto	Aspiradora vertical
Marca	Kenmore
Modelo	125.22614610
Dimensiones (Largo x Ancho x Alto)	12 x 11 x 42 pulgadas
Peso	15 libras
Potencia	12 Amperios, 120 V
Capacidad del bolsa de polvo	3.5 L
Longitud del cable	30 pies
Filtración	Filtro de medios HEPA
Ancho del camino de limpieza	13 pulgadas
Potencia de succión	200 Vatios de aire
Rodillo de cepillo	Motorizado con ajuste de altura
Accesorios	Herramienta para rincones, cepillo para polvo, herramienta para tapicería, tubo de extensión
Nivel de ruido	70 dB
Mantenimiento	Reemplace la correa anualmente, limpie el filtro mensualmente
Garantía	5 años limitada

Preguntas frecuentes - 125.22614610 KENMORE

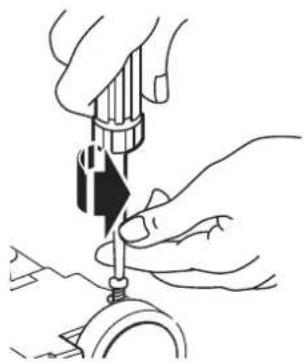

¿Con qué frecuencia debo reemplazar la correa de mi Kenmore 125.22614610?

Reemplace la correa cada 6 a 12 meses según el uso. Los signos de una correa desgastada incluyen pérdida de rotación del rodillo de cepillo y ruidos inusuales.

¿Cómo limpio el filtro HEPA?

Retire el filtro HEPA y golpéelo suavemente para eliminar el polvo suelto. Para una limpieza profunda, enjuague con agua fría y déjelo secar al aire durante 24 horas antes de volver a instalarlo. No use jabón.

¿Qué tipo de bolsas de polvo usa esta aspiradora?

Este modelo usa bolsas de tela HEPA Kenmore Tipo Q. Asegúrese de comprar bolsas Kenmore genuinas para un rendimiento óptimo.

¿Por qué mi aspiradora pierde succión?

Verifique si hay obstrucciones en la manguera, el tubo o el rodillo de cepillo. Además, asegúrese de que la bolsa de polvo no esté llena y que el filtro esté limpio. Reemplace el filtro si es necesario.

¿Cómo ajusto la altura del rodillo de cepillo para diferentes alfombras?

Use la palanca de ajuste de altura ubicada cerca del rodillo de cepillo. Gírela a la configuración adecuada: alto para alfombras gruesas, bajo para alfombras finas o pisos desnudos.

¿Puedo usar esta aspiradora en pisos de madera?

Sí, pero cambie el rodillo de cepillo a la configuración piso desnudo o apague el rodillo de cepillo si es posible para evitar rayones.

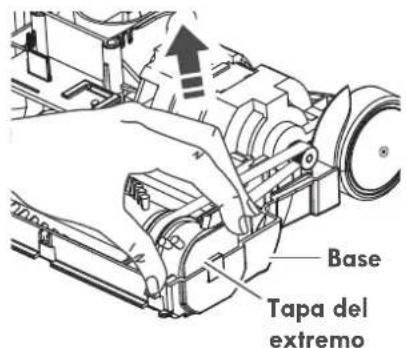

¿Cómo reemplazo el rodillo de cepillo?

Desconecte la aspiradora, retire la placa inferior y deslice hacia afuera el rodillo de cepillo viejo. Instale el nuevo rodillo de cepillo, asegurándose de que la correa esté correctamente alineada.

¿Cuál es la garantía de esta aspiradora?

La Kenmore 125.22614610 viene con una garantía limitada de 5 años. Consulte el manual para obtener más detalles.

¿Cómo guardo la aspiradora con el cable?

Enrolle el cable alrededor de los ganchos para cable en la parte posterior de la aspiradora. Para modelos con rebobinado automático del cable, presione el botón de rebobinado mientras sostiene el enchufe.

¿Qué debo hacer si la aspiradora se sobrecalienta y se apaga?

Apague y desenchufe la aspiradora. Verifique si hay obstrucciones y asegúrese de que el filtro esté limpio. Déjela enfriar durante al menos 30 minutos antes de reiniciar.

MANUAL DE USUARIO 125.22614610 KENMORE

Antes de usar su aspiradora nueva ....1

Lista de embalaje ....1

Garantía de la aspiradora de Kenmore 2

Instrucciones importantes de seguridad 3

Piezas y características ....4-6

Instrucciones de ensamble ....7-8

Instrucciones de operación ....9

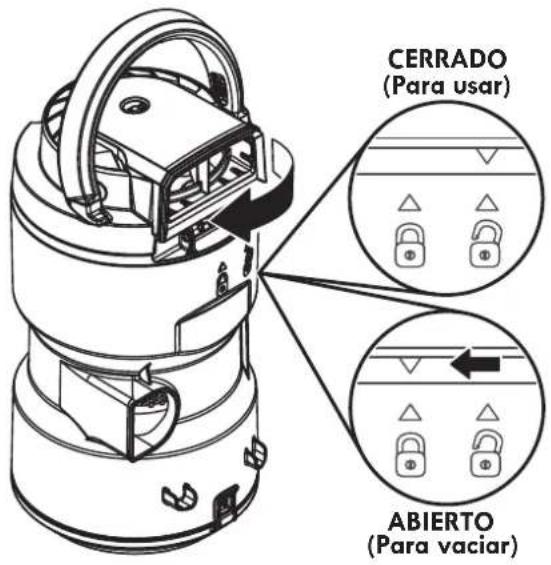

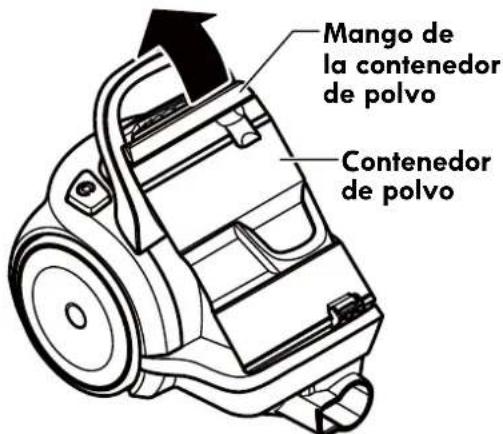

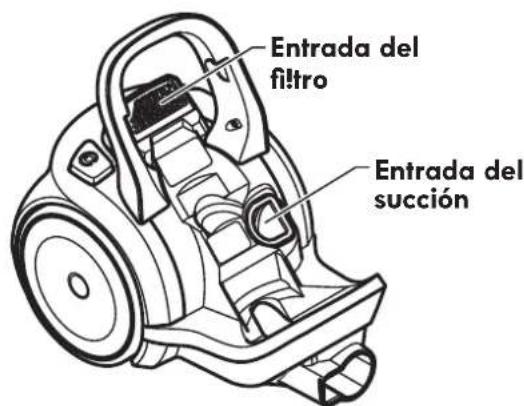

Cuidado del receptáculo 15

Cuidado de la PowerMate ^® 20

Reconocimiento de problemas....24-25

Información de asistencia o servicio Cubierta Posterior

ANTES DE USAR SU ASPIRADORA NUEVA

Por favor lea esta guía que le ayudara a ensamblar y a operar su aspiradora nueva de Kenmore de una manera más segura y efectiva.

Para mas información acerca del cuidado y operación de esta aspiradora, llame a la Línea de Ayuda de aspiradoras al 1-877-531-7321. Cuando pregunte por información usted necesitará el número completo de serie y modelo de la aspiradora que está localizado en la placa de los números de modelo y serie.

Use el espacio de abajo para registrar el número de modelo y serie para su nueva aspiradora de Kenmore.

Número de Modelo

Número de Serie

Fecha de Compra

Mantenga este libro y su recibo en un lugar seguro para futuras referencias.

LISTA DE EMBALAJE

Su ASPIRADORA KENMORE se empaca con las siguientes piezas y componentes por separado:

• Receptáculo
• PowerMate®
• Manguera
• Pet PowerMate®

• Tubo Telescópico

• Soporte para herramientas

• Herramienta para hendiduras
  • Cepillo para sacudir
• Manual de uso y cuidado

GARANTÍA DE LA ASPIRADORA DE KENMORE

Garantía limitada de Kenmore

DURANTE un año a partir de la fecha de compra este aparato está garantizado contra defectos de material o mano de obra cuando se es instalado correctamente, operado y mantenido según las instrucciones suministradas.

CON LA PRIEBA DE VENTA, el aparato defectuoso recibirá reparación libre de costo o el remplazo del producto a consideración del vendedor.

Para los detalles de la cobertura de garantía, para obtener el reemplazo gratuito, visite la página web: www.kenmore.com/warranty.

Esta garantía es válida solamente durante 90 días desde la fecha de compra, si la aspiradora se utiliza para otros fines que no sean el uso familiar privado.

Esta garantía cubre EXCLUSIVAMENTE los defectos de materiales y fabricación y NO pagará:

1. Los elementos desechables que puedan desgastarse con un uso normal, incluyendo sin carácter excluyente, filtros, correas, bolsas., y bombillas con rosca en la base.
2. Un técnico del servicio técnico para limpiar o mantener este aparato, o para que enseñe al usuario a instalar, manejar o mantener correctamente el producto.
3. Llamadas de servicio para corregir instalaciones de un aparato no realizadas por agentes de servicios autorizados por Sears o para reparar problemas con fusibles de casas, interruptores de circuitos, cableado de casa, y plomería o sistemas de alimentación de gas que resulten de la instalación.
4. Daños o fallas en este aparato que resulten de una instalación no realizada por agentes de servicio autorizados por Sears, incluyendo instalación que no fue de acuerdo a los códigos de electricidad, gas o plomería.
5. Daños o fallas de este aparato, incluyendo descoloración u oxido en la superficie, si no se ha manejado correctamente o mantenido siguiendo todas las instrucciones incluidas con el producto.
6. Daños o fallas de este aparato, incluyendo descoloración u oxido en la superficie, originados por accidente, alteración, abuso, uso incorrecto o uso del producto para otros fines distintos de los indicados.distintos de los indicados.
7. Daños o fallas de este aparato, incluyendo descoloración u oxido en la superficie, causados por el uso de detergentes, limpiadores, productos químicos o utensilios diferentes a los recomendados en todas las instrucciones que se incluyen con el producto.
8. Daños o averías de las piezas o sistemas causados por modificaciones no autorizadas que se hayan hecho a este producto.
9. Servicio a un aparato si el modelo y etiqueta de serie faltan, son alteradas o si no se puede determinar fácilmente si tienen el logo de certificación apropiado

Limitación de responsabilidad de las garantías implícitas; limitación de remedios Él único y exclusivo remedio del cliente bajo esta garantía limitada será el reemplazo del aparato según lo indicado en este documento. Las garantías implícitas, incluyendo las garantías de comerciabilidad o idoneidad para un propósito específico, se limitan a un año o el período más corto permitido por la ley. El comerciante no será responsable por daños incidentales ni consecuenciales. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales, ni limitaciones en la duración de las garantías implícitas de comerciabilidad o idoneidad, por lo que estas exclusiones o limitaciones podrían no aplicar en su caso.

Esta garantía aplica solamente cuando este aparato se utiliza en Estados Unidos.

Esta garantía le otorga derechos legales específicos, y usted podría tener otros derechos que varían en función de cada estado.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea las instrucciones en este manual antes de armar o usar su aspiradora.

ADVERTENCIA:

Su seguridad es muy importante para nosotros. Para reducir el riesgo de incendio, choque eléctrico, lesión corporal o daños al utilizar su aspiradora, actúe de acuerdo con precauciones básicas de seguridad, entre ellas:

Use su aspiradora únicamente en la forma descrita en este manual. Use únicamente con accesorios recomendados por Sears.

Desconecte el cordón eléctrico antes de componer o limpiar el área del cepillo. De lo contrario, el cepillo podría arrancar de forma imprevista o podría producirse un choque eléctrico.

No abandone la aspiradora cuando esté conectada. Desconéctela cuando no la esté usando y antes de darle servicio.

Para reducir el riesgo de choque eléctrico, no use su aspiradora al aire libre ni sobre superficies mojadas.

No permita que sea utilizada como juguete. Se requiere tener mayor cuidado cuando sea utilizada en la proximidad de niños o por niños.

No use la aspiradora si el cordón o el enchufe están dañados. Si la aspiradora no está funcionando adecuadamente o si se ha dejado caer, está dañada, se ha dejado expuesta a la intemperie o se ha dejado caer en agua, Lleve el aparato a un concesionario de servicio autorizado para que lo inspeccione y, en caso de ser necesario, repare.

No jale ni transporte la aspiradora por el cordón; no use el cordón como mango; no cierre puertas sobre el cordón; no jale el cordón sobre rebordes agudos ni esquinas. No pase la aspiradora sobre el cordón. Mantenga el cordón alejado de superficies calientes.

No desconecte la aspiradora tirando del cordón eléctrico. Para desconectarla, jale el enchufe, no el cordón.

No toque la aspiradora ni el enchufe con las manos mojadas.

No coloque objetos en las aberturas.

No utilice la aspiradora si alguna abertura está bloqueada; manténgala libre de polvo, pelusa, cabellos y cualquiera cosa que podría disminuir el flujo de aire.

Mantenga el cabello, ropa suelta, dedos y todas las partes del cuerpo alejados de las aberturas y piezas mecánicas.

Apague todos los controles antes de desenchufar.

Tenga cuidado especial al utilizar la aspiradora en escalones. No la coloque sobre sillas, mesas, etc. Manténgala en el piso.

No use la aspiradora para aspirar líquidos inflamables o combustibles (gasolina, líquidos para limpieza, perfumes, etc.) ni la use en lugares donde éstos podrían estar presentes. Los vapores de estas sustancias pueden crear un peligro de incendio o explosión.

No levante ninguna cosa que se esté quemando o emitiendo humo, como cigarrillos, cerillos o cenizas calientes.

No use la aspiradora sin tener instalada la bolsa para polvo y/o los filtros.

Cambie siempre la bolsa para polvo después de aspirar limpiadores de alfombras o desodorantes, talcos y polvos finos. Estos productos atascan la bolsa, reducen el flujo de aire y pueden causar que ésta se rompa. Si no cambia la bolsa podría ocasionar daño permanente a la aspiradora.

No use la aspiradora para levantar objetos agudos, juguetes pequeños, alfileres, sujetapapeles, etc. Podrían dañar la aspiradora o la bolsa para polvo.

No opere sin el filtro de escape ni la cubierta del filtro de escape instalados.

La manguera contiene cables eléctricos. No la use cuando está dañada, cortada, o perforada. Reemplace si está cortada o desgastada. No levante objetos afilados.

Siempre apagué y desconecte la aspiradora antes de conectar o desconectar la manguera, Pet PowerMate™, o la boquilla.

Sujete el enchufe con la mano al enrollar el cordón eléctrico. Para desconectarla, jale el enchufe, no el cordón.

Usted es responsable de asegurar que su aspiradora no sea utilizada por ninguna persona que no pueda manejarla correctamente.

ADVERTENCIA:

Este producto contiene un químico conocido en el estado de California que causa cáncer y defectos de nacimiento u otros daños para la fertilidad.

GUARDE ESTAS INSTRUCCIONES

El armado y uso seguro de su aspiradora son su responsabilidad. Esta aspiradora ha sido diseñada exclusivamente para uso doméstico. La aspiradora deberá almacenarse en un lugar seco y en el interior. Lea este Manual de Uso y Cuidado detenidamente, pues contiene información importante sobre seguridad y uso. Esta guía contiene información sobre seguridad debajo de símbolos de advertencia cuidado.

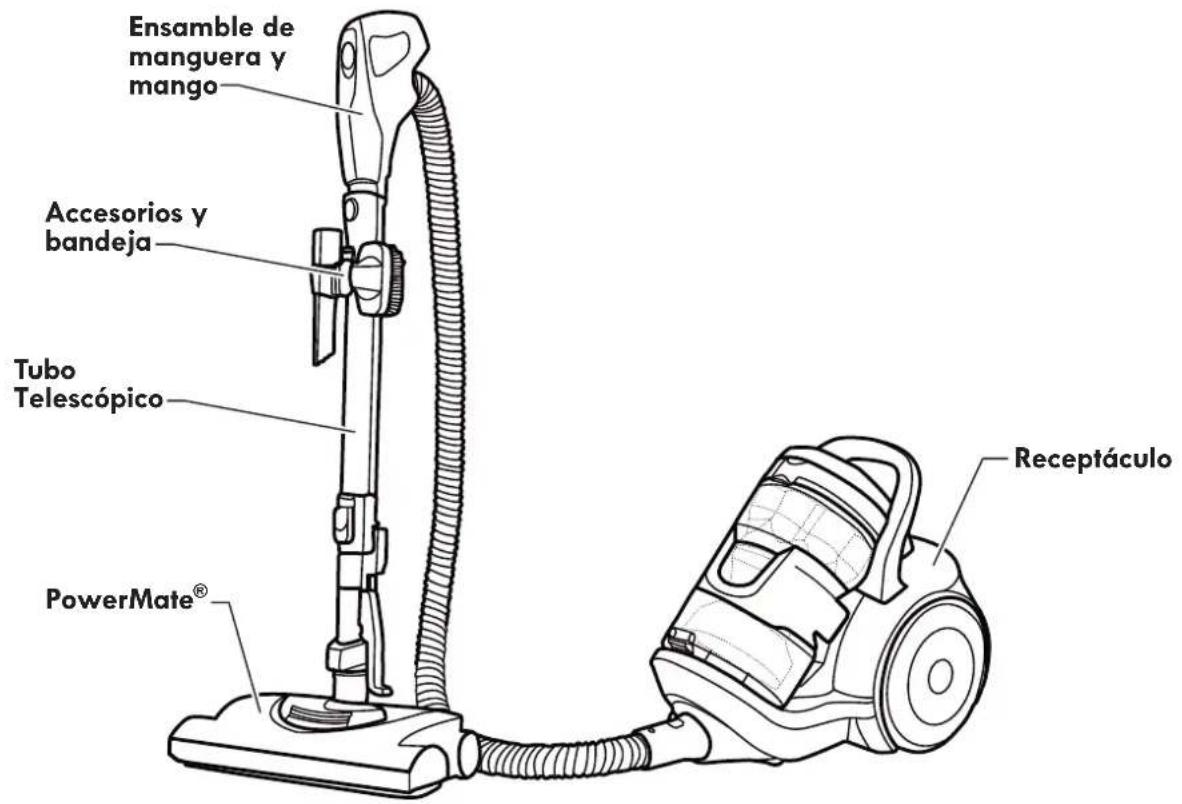

PIEZAS Y CARACTERÍSTICAS

Es importante conocer las piezas y características de su aspiradora para asegurar su uso adecuado y seguro. Examínelas antes de usar su aspiradora.

Partes de Reemplazo

Pieza	Pieza N°
Correa	20-53013*
Bombilla	20-5248
Filtro de escape	20-53296*
Filtro primario	KC44KDMTZ000
Para ordenar filtros de reemplazo llamando al 1-844-553-6667 or visitar www.searspartsdirect.com*Disponible en la página www.sears.com

NOTA: Ilustraciones detalladas y lista de todas las partes de la aspiradora están disponibles en searspartsdirect.com

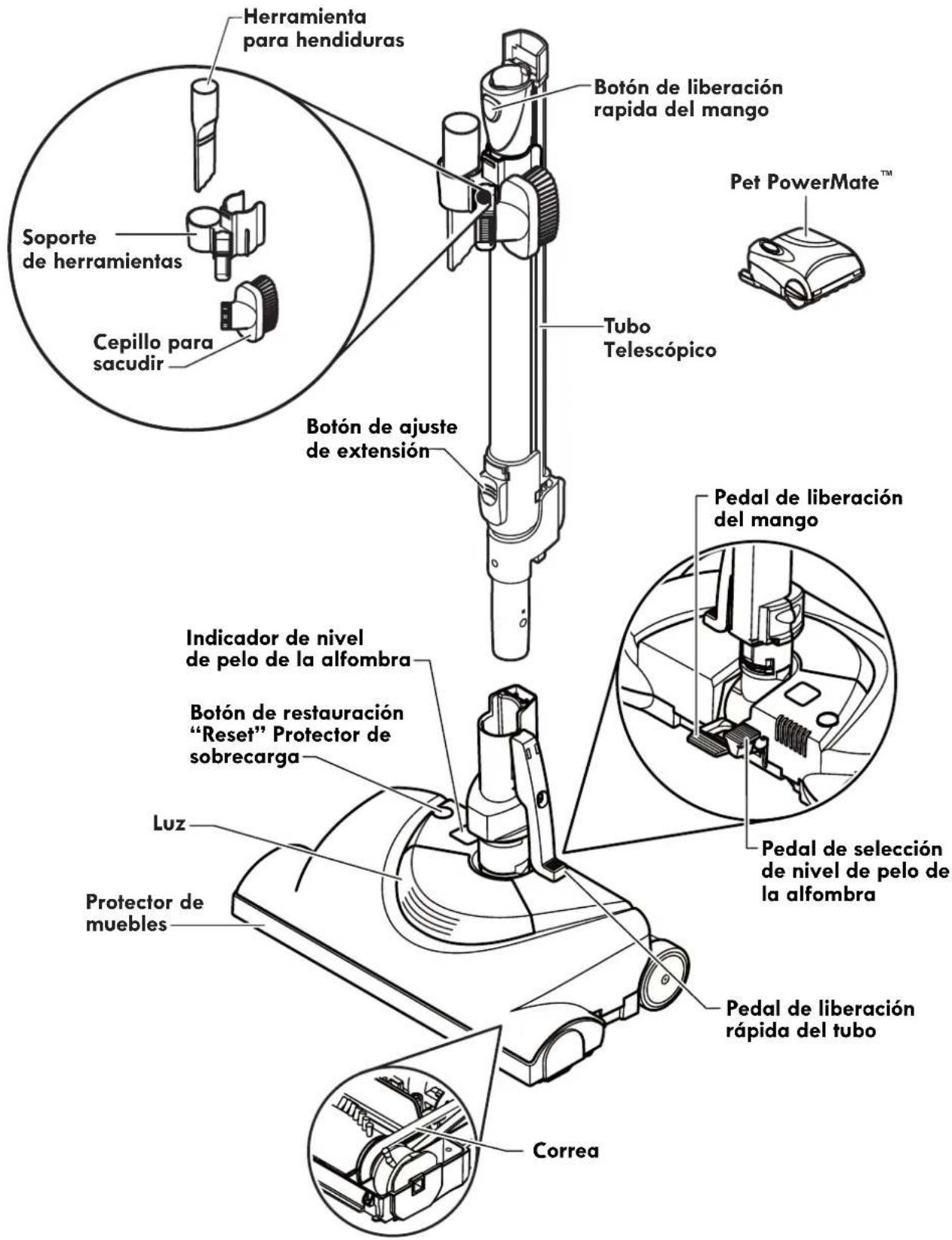

TUBO TELESCÓPICO & ACCESORIOS

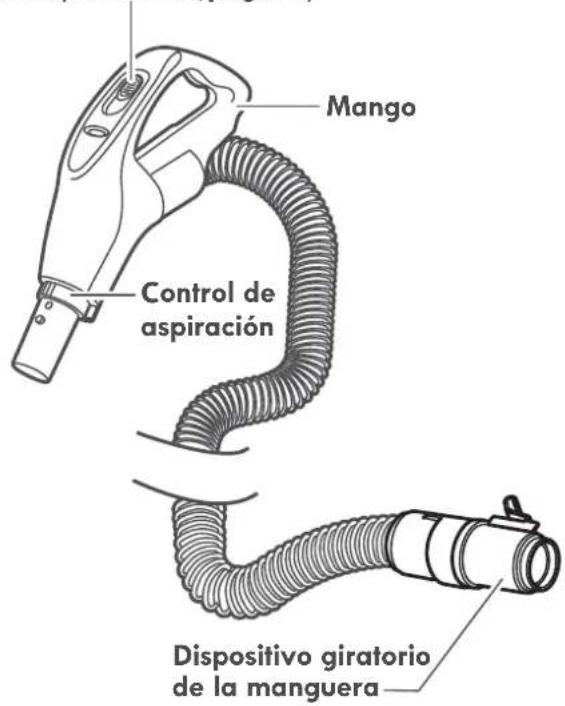

MANGUERA Y MANGO

Interruptor de encendido/apagado de tres posiciones (Off/Floor/Carpet)

(A Piso/Alfromba)pagado/

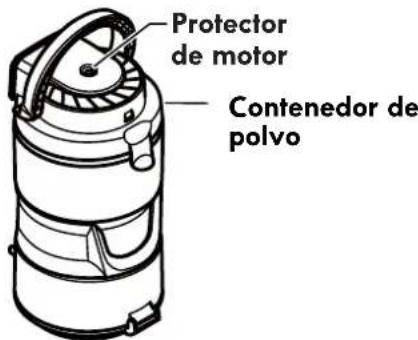

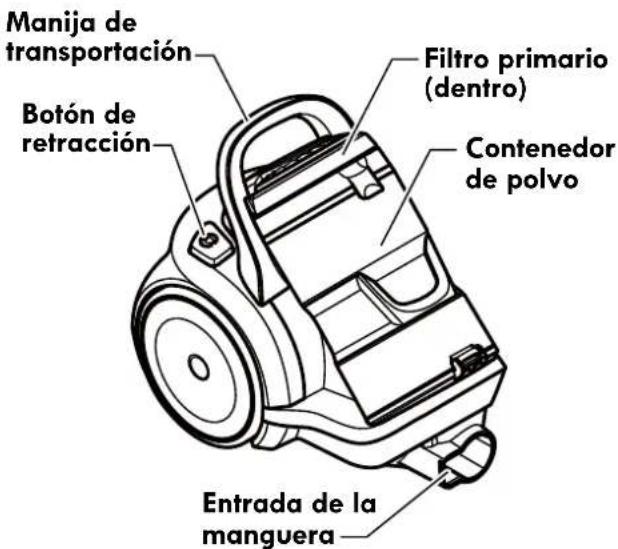

RECEPTÁCULO

Por favor ponga especial atención a éstos recuadros con alerta de riesgo. Advertencia: Este información le alertará del peligro de fuego, choques eléctricos, quemadas y lesiones. Cuidado: Esta información le alertara de peligros como lesiones y daños de propiedad.

INSTRUCCIONES DE ENSAMBLE

ADVERTENCIA

Peligro de choque eléctrico

No conecte la aspiradora hasta que termine de armarla. De lo contrario podría causar un choque eléctrico o lesión corporal.

Antes de armar la aspiradora, revise la LISTA DE EMBALAJE (pág 1). Use esta lista para verificar que ha recibido todos los componentes de su nueva aspiradora Kenmore.

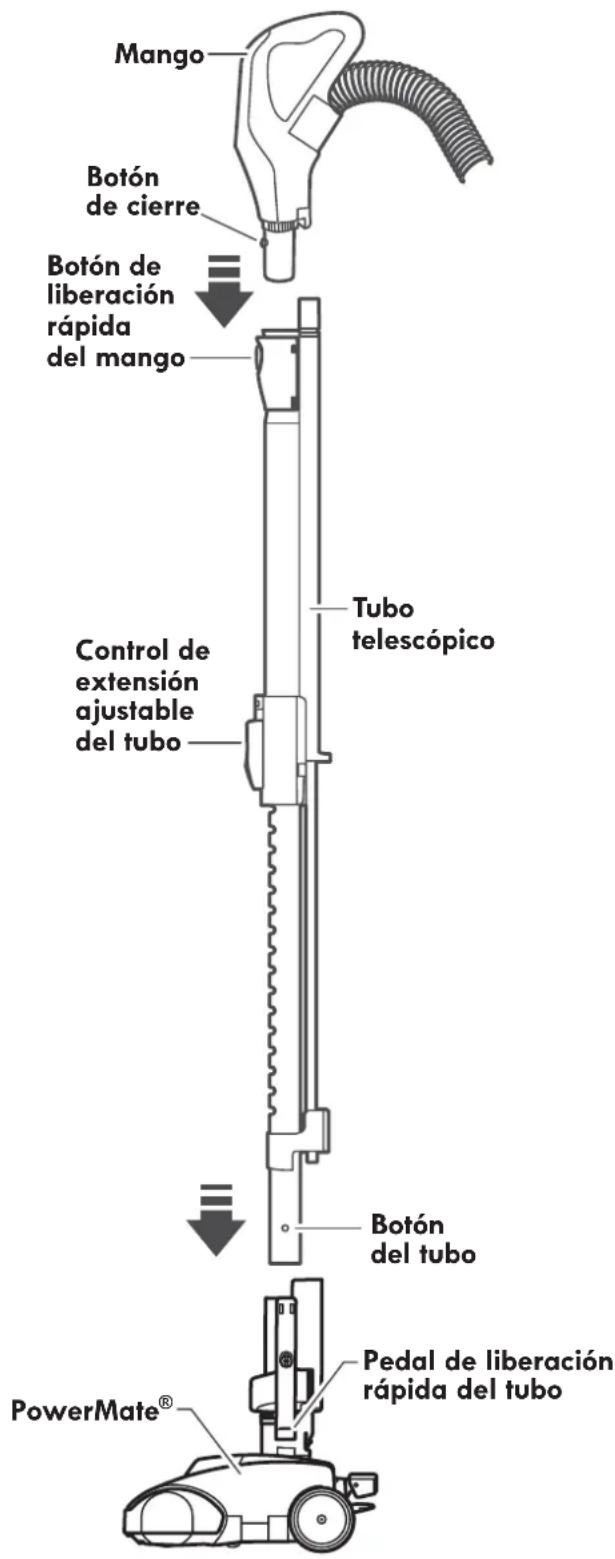

PowerMate®

Introduzca el tubo telescópico en la PowerMate® hasta que el botón del tubo telescópico quede fijo en posición. Asegúrese de oír un “clic.”

Para remover: Pise en el pedal de liberación ubicado en le PowerMate® y jale esta hacia arriba.

MANGUERA

Introduzca la manguera en el tubo telescópico hasta que el botón quede en posición. Asegúrese de que la manguera no esté torcida.

Para remover: Oprima el botón de liberación rápida ubicado en la parte superior del tubo telescópico para liberar la manguera y tire del mango hacia arriba.

Para Guardar: Para prevenir la presión de la manguera mientras se guarda, separe la manguera del tubo telescópico de la aspiradora. Guarde la manguera en una posición enrollada y floja de tal manera que la manguera no se estire.

MANGUERA

Alinee la pestaña de sujeción de la manguera y la ranura de la cubierta del receptáculo e intro duzca la man guera en el recep tá culo hasta que quede fija en posi ción.

Para reti rar: Presione el pestillo de la man guera y tire de la man guera.

SOPORTE PARA ACCESORIOS

Alinee la pestaña de la varilla con la ranura del soporte. Presione la bandeja en la varilla superior.

ACCESORIOS

Coloque la herramienta para hendiduras y el cepillo para sacudir en la bandeja.

INSTRUCCIONES DE OPERACIÓN

CUIDADO

¡Partes en movimiento! Para reducir el riesgo de daños corporales, no toque el agitador cuando la aspiradora está encendida. El tocar el agitador mientras que está girando puede cortar, contusionar o causar otras lesiones. Siempre apague y desconecte del tomacorriente antes de dar mantenimiento. Tenga cuidado al aspirar cerca de niños.

Peli gro de lesión per so nal y daño al pro- ducto

• NO enchufe la aspi ra dora si el inte rrup tor está en la posi ción ON. Podría cau sar lesión per so nal o daño al pro ducto.
• El cor dón eléc trico se mueve rápi da mente durante el enro lla miento. Man tenga ale ja dos a los niños y ase gure dejar espa cio sufi ciente paro evi tar lesio nes per so na les al enro llar el cor dón.
• NO use los enchufes localizados sobre los mue bles. Los ob je tos cer ca nos po drí an re sul tar da ña dos.

• Cuando alguna anormalidad/ desperfecto ocurra, pare de usar el producto inmediatamente y desconectarlo del toma corriente.

• Tire del cor dón para sacarlo del recep tá - culo hasta tener la lon gi tud dese ada. El cor dón no se en ro lla rá has ta que opri ma el botón para en ro llar lo.

1. Conecte el cordón eléctrico polarizado en un enchufe de 120 voltios que se encuentre cerca del piso.

NOTA: Para reducir el riesgo de choque eléctrico, esta aspiradora cuenta con una clavija polarizada, uno de los contactos es más ancho que el otro. La clavija sólo puede introducirse de una manera en el enchufe. Si la clavija no cabe bien en el enchufe, invertirla. Si aún no cabe, llame a un electricista para que instale un enchufe correcto. No altere la clavija de ninguna manera.

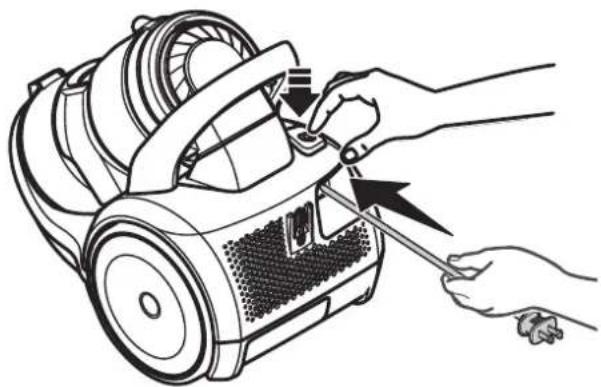

Para enro llar: Des co necte la aspi ra dora. Sujete el enchufe mien tras enro lla el cor dón para impe dir daño o lesión cor po ral por el movi miento del cor dón. Oprima el botón el para retractar el cordón eléctrico.

1. Baje el tubo desde la posición vertical pisando el pedal de liberación del mango.

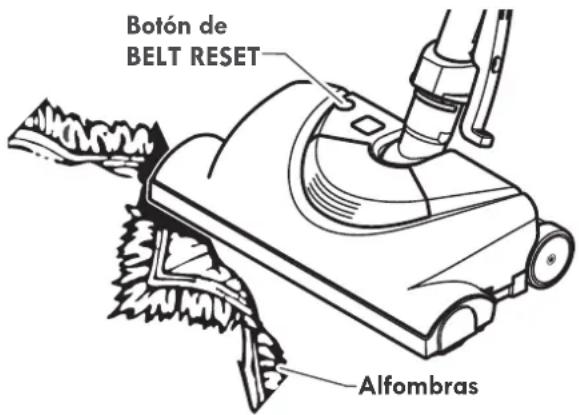

1. Seleccione una altura de pelo de la alfombra usando el pedal pequeño ubicado en la parte posterior de la PowerMate®. El nivel del pelo la alfombra se muestra en el indicador.

SUGERENCIAS SOBRE EL AJUSTE DE NIVEL DE PELO DE LA ALFOMBRA

Use el ajuste "XLO" para obte ner la mejor limpieza a fondo. Por otra parte, quizás se requiera elevar el nivel para facilitar algunas tareas, como por ejemplo cuando se trata de tapetes y algunas alfom bras depelo largo, y para impedir que la aspiradora se apague. Se sugieren los siguientes ajustes:

HI – Alfombras afelpadas, de fibra profunda, súper suave, ultra plush o felpudas.

MED – Grosor medio a profundo.

LO – Grosor bajo a medio.

XLO – El ajuste predilecto para muchas alfombras y para pisos sin alfombrar.

NOTA: Para proteger a los pisos sin alfombrar, deslice el interruptor de encendido/apagado tridireccional hacia la posición FLOOR para así detener el giro del agitador.

Atención: Refieras a las recomendaciones del fabricante para limpiar su alfombra. Algunas alfombras más delicadas pueden requerir el uso de la aspiradora con elagitador de PowerMate® desconectado paraprevenir que la alfombra sea dañada.

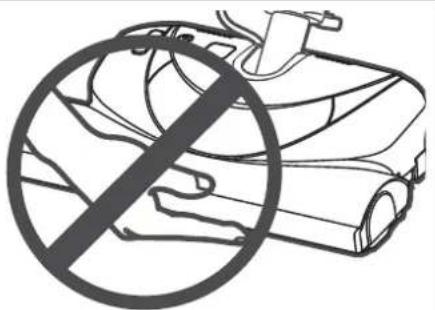

CUIDADO

NO dejar la PowerMate® funcionando en posición vertical en un lugar durante ningún espacio de tiempo: se puede dañar la alfombra.

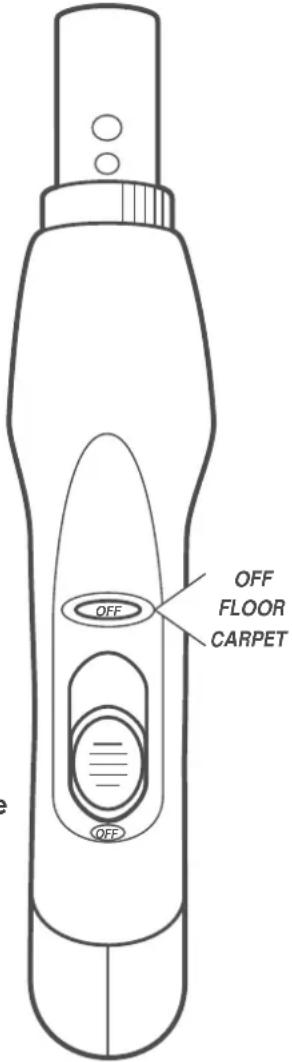

1. Se lec cio ne una po si ción del in te rrup tor en el man go.

OFF - Deslice el interruptor hacia abajo para apagar el motor tanto del equipo PowerMate® como del contenedor.

FLOOR - Sólo enciende el motor del receptáculo. El agitador PowerMate® no girará.

CARPET- Enciende los motores del receptáculo y de la PowerMate®. El agitador PowerMate® girará.

NOTA - Cuando este control está en la posición FLOOR, la luz no funciona porque no la electricidad no fluye al PowerMate®.

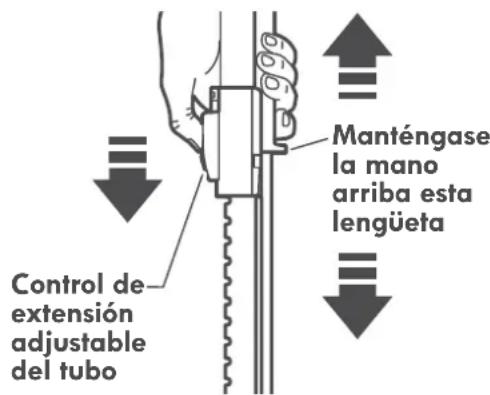

La extensión del tubo es ajustable y no requiere el montaje.

Para ajustar, empuje hacia abajo en el botón del tubo y mueva el tubo superior a la posición deseada.

Cuando ajuste la longitud del tubo telescópico hay que tener el PowerMate® con la mano o el pie.

SUGERENCIAS PARA ASPIRAR

ADVERTENCIA

Peli gro de lesión per so nal y daño al pro ducto

• No atropelle el cordón eléctrico con la PowerMate®. Hay un peligro de lesión corporal o unos daños de posesiones.
• No tire del cordón eléctrico de la pared para desenchufarlo. Si hay daños en el cordón eléctrico o el enchufe, hay un peligro de lesión corporal o unos daños de posesiones.

CUIDADO

Peli gro daño al pro ducto

Tenga cuidado si el PowerMate® y la manguera se dejan en posición vertical pues pueden caerse fácilmente. Si se voltean puede causar daño de propiedad.

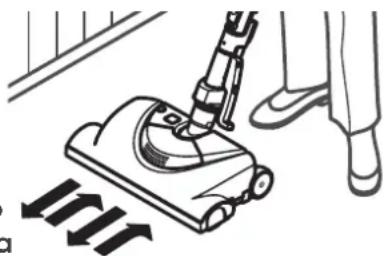

Estilo de lim pieza suge rido.

Para obte ner la mejor acción de lim pieza se reco mienda empu jar la PowerMate® en direc ción direc ta mente opuesta a usted y jalar la en línea recta. Al final de cada pasada de regreso, cam bie la direc ción de la PowerMate® hacia la siguiente sec - ción a lim piar. Con ti núe así a tra vés de toda la alfom bra de una manera lenta y des li zante.

NOTA: Movimientos rápidos no logran una limpieza completa. El dis po si ti vo gi ra to rio de la

man gue ra per mi te que ésta gire sin ne - ce si dad de mo ver el re cep tá cu lo. Esto es muy útil para lim - piar en áre as pe - que õas.

Ase gú rese de que la man guera no esté tor cida antes de jalar el recep tá culo.

ADVERTENCIA

Peli gro de lesión per so nal

Tenga cuidado si coloca el receptáculo sobre escalones. Si se cae, podría cau sar lesión per so nal o daño a la pro pie dad.

CUIDADO

Peli gro de lesión per so nal y daño al pro ducto

No jale de la manguera para mover la aspiradora de un escalón al siguiente. Cuando termine de limpiar un área use la manija en la aspiradora para moverla a otro lugar para continuar la limpieza.

Los escalones alfombrados requieren limpieza perió dica. Cie rre por com pleto el control de aspiración para lograr los mejores resultados de limpieza.

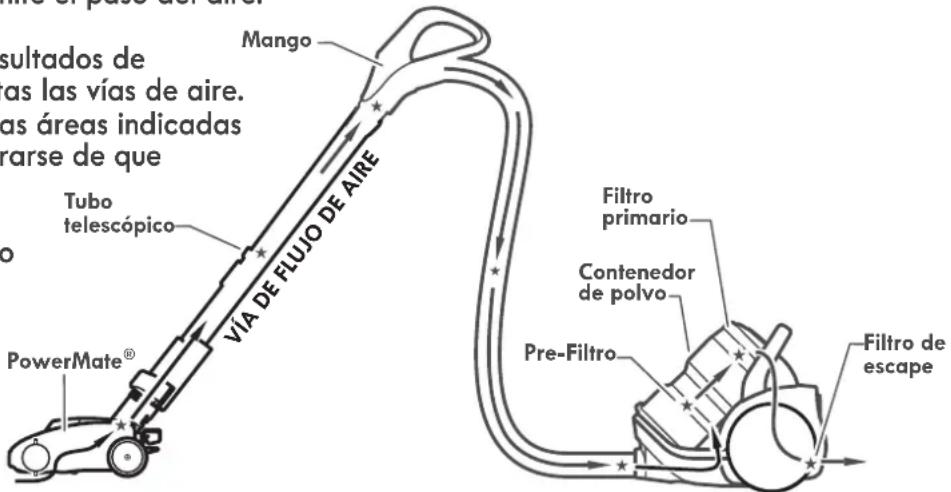

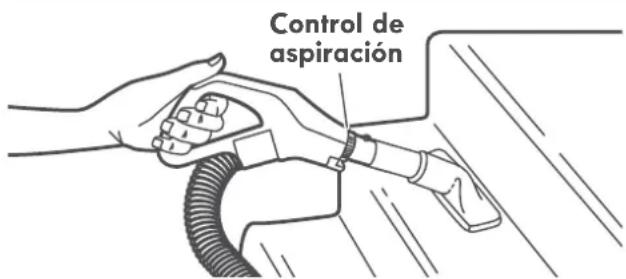

Mantenga el paso de aire abierto para lograr los mejores resultados de limpieza. Examine de vez en cuando cada una de las áreas de unión como se muestra en REMOVER OBSTRUCCIONES para asegurarse de que no existan bloqueos. Apague y desconecte la aspiradora antes de revisarla.

ACCESORIOS

CUIDADO

NO ins tale ni retire la manguera ni los tubos cuando la aspi ra dora esté encen -dida. Esto podría cau sar chis pas y dañar los con tac tos eléc tri cos.

ACCE SO RIOS DEL LA MANGUERA

NOTA: Si tiene instalada la PowerMate®, apague y desconecte la aspi radora antes de qui tar la manguera de tubo telescópico.

1. Oprima el botón de liberación rápida del tubo telescópico para libe rar la manguera y tire del mango hacia arriba.
2. Des lice el acce - so rio dese ado con fir meza en la manguera. Con sulte la CUADRO DE USO DE LOS ACCESORIOS (pág 13).

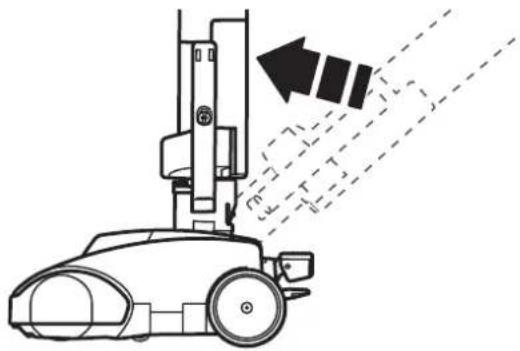

ACCE SO RIOS DEL TUBO

1. Para reti rar el tubo de la PowerMate®, coló - que los en la posi ción ver ti cal de blo queo.

1. Pise el pedal de liberación rápida para tubo y tire del tubo hacia arriba para desprenderlo de la PowerMate®.

1. Colo que el acce so rio dese ado en el tubo telescópico. Con sulte el CUADRO DE USO DE LOS ACCESORIOS (pág 13).

CUADRO DE USO DE LOS ACCESORIOS

		ÁREA A LIMPIAR
ACCESORIO		Muebles 1	Entre cojines 1	Cortinas 1	Escalones	Pisos descubiertos	Pisos alfombrados/alfombras	Paredes
Herramienta para hendiduras		√	√	√
Cepillo para sacudir				√	√	√		√
PowerMate®						√2	√
Pet PowerMateTM3		√			√

1. Siempre limpie los accesorios antes de usar sobre telas.
2. El interruptor de 2 posiciones debe estar en la posición FLOOR (PISO).
3. Pet PowerMate™ incluyen sus propias instrucciones para uso de accesorios.

CARACTERÍSTICAS DE RENDIMIENTO

ADVERTENCIA

Peligro de lesiones personales Siempre apague y desconecte la aspiradora antes de limpiar las áreas del agitador ya que éstos podrían arrancar de manera imprevista. El no hacerlo, podría resultar en lesiones personales.

PROTECTOR TÉRMICO

Esta aspiradora tiene un protector térmico que se activa automáticamente para proteger la aspiradora de un sobrecalentamiento. Si una obstrucción impide el flujo normal de aire al motor, el protector térmico apaga el motor automáticamente para permitir que el motor se enfríe a fin de evitar posibles daños a la aspiradora.

Para corregir el problema: Apague la aspiradora y desenchufe el cordón del tomacorriente para permitir que la aspiradora se enfríe y que el protector térmico se desactive. Busque y limpie las obstrucciones, si es necesario. Examine y reemplace/!impie cualquier filtro obstruido. Espere aproximadamente cincuenta (50) minutos, enchufe la aspiradora y enciendala para ver si el protector térmico del motor se ha desactivado.

PROTECTOR CONTRA SOBRECARGAS

La PowerMate ^® cuenta con protección incorporada contra daño al motor y la correa en caso de atascamiento del agitador. Si el agitador funciona más despacio o frena, el protector de sobrecarga detiene la PowerMate ^® . El motor del receptáculo continuará funcionando.

Para corregir el problema: Apague y desconecte la aspiradora, limpie la obstrucción, y después presione el botón de BELT RESET (protector de sobrecarga). Puede ser necesario un bolígrafo para presionar el botón.

Si el problema persiste, haga revisar su aspiradora por Sears o algún agente de servicio calificado.

PROTECTOR DEL MOTOR

Esta aspiradora contiene una válvula de paso de aire que sirve como Válvula de paso y cuando un bloqueo impida que circule el aire al motor se abre automáticamente para proveer un flujo de aire fresco al motor. Así esta válvula impide el sobre calentamiento del motor y como consecuencia que esta se dañe. Usted podrá notar un sonido diferente al normal cuando esta válvula se activa y el aire pasa por ella.

Para corregir el problema: Remueva la basura del contenedor de polvo. Si se usa algún accesorio ajuste este para tener un mayor flujo de aire (pág 15).

NOTA: No obstruya el Válvula de paso.

NOTA: Nota: La válvula de desviación puede estar abierta mientras se usan los accesorios o para limpiar una alfombra nueva a causa de un flujo reducido de aire por los accesorios mismos o por la pelusa de la alfombra que llene la bolsa rapidamente.

LIMPIADOR DE ORILLAS

El cepi llo tiene lim pia do res de ori llas activos a cada lado de la PowerMate®. Pase la PowerMate® junto a las pare des o junto a los mue bles para ayu dar a eli mi nar la tie rra acu mu lada en las ori llas de la alfom bra.

CONTROL DE ASPIRACIÓN

El con trol de as pi ra ción le per mi te cam biar la potencia de aspiración de la aspiradora depen dien do del gro sor de la tela o al fom bra. La as pi ra ción se dis mi nu ye, para lim piar cor ti - nas y ta pe tes li ge ros, abrien do el con trol; para as pi rar mue bles y al fom bras, el con trol debe ce rrar se para au men tar la as pi ra ción.

CUIDADO DEL RECEPTÁCULO

REMOVER OBSTRUCCIONES

La aspiradora crea succión o aspiración que levanta la tierra. Esta rápida corriente de aire impulsa la tierra a través de los conductos de aire hasta el contenedor de polvo. El contenedor de polvo atrapa la tierra, pero permite el paso del aire.

Para lograr los mejores resultados de limpieza, mantenga abiertas las vías de aire. Examine periódicamente las áreas indicadas con asteriscos para asegurarse de que no estén bloqueadas.

Apague y desconecte la aspiradora del receptáculo antes de revisarla.

PARA CHECAR OBSTRUCCIONES:

• Checar el contenedor de polvo y vaciar al estar llena. Ver VACIAR CONTENEDOR DE POLVO (pág 16).
• Checar el pre-filtro, el filtro primario y el filtro de escape y limpiarlo o cambiarlo si esta sucio. Ver LIMPIEZA DEL PRE-FILTRO (pág 17, LIMPIEZA DE FILTRO PRIMARIO (pág 18) y CAMBIO DE FILTRO DE ESCAPE (pág 19).
• Checar PowerMate® sobre cualquier suciedad u obstrucción en el area de la banda o el area del agitador. Cuidadosamente remueva cualquier obstrucción u objeto localizados en el agitador. Ver LIMPIEZA DEL AGITADOR (pág 20-21).

Si la aspiradora aun tiene una baja succión, haga lo siguiente.

1. Conecte la maguera a la aspiradora y enciendala. Cheque el final de la manguera para la succión. Si hay buena succión en el mango de la manguera, no hay obstrucción en la manguera. Si la succión es mala, remueva cualquier suciedad u objeto en la maguera y mango.
2. Conecte la manguera al tubo telescópico. Cheque el final del tubo telescópico para la succión. Si hay buena succión al final, significa que no hay obstrucción en el tubo telescópico. Si la succión es mala, remover cualquier suciedad u objeto en el tubo telescópico.
3. Revisar el conducto de succión del PowerMate®. Remover cualquier suciedad u objeto.

LIMPIEZA DEL EXTERIOR Y DE LOS ACCESORIOS

1. Apague y des co necte la aspiradora de la cla vija de la pared. NO cho rree agua sobre la aspi ra dora.
2. Para limpiar el exterior o reducir la electricidad estática y acumulación de polvo, limpie la superficie exterior de la aspiradora y los accesorios, usando un trapo suave y limpio, mójelo en una solución de agua y detergente líquido, y exprírmalo. Séquela después de limpiar.

CUIDADO

No use los accesorios si están mojados. Los acce so ríos que se uti li cen en áreas sucias, como debajo del refri ge ra dor, no deben usarse en otras super fi cies sin antes ser lava dos. Podrían dejar mar cas.

LIMPIEZA DEL CONTENEDOR DE POLVO

PARA RETIRAR EL CONTENEDOR DE POLVO

1. Apague y des co necte la aspiradora.
2. Levante el cerrojo del canasto de basura.

1. Saque el contenedor de polvo tomando la manija ubicada en la parte superior del contenedor de Polvo.

1. Saque cualquier obstáculo que pudiera estar ubicado a la entrada de succión o la entrada del filtro.

PARA VACIAR EL CONTENEDOR DE POLVO

1. Gire el mango del contenedor de basura a la posición vertical.
2. Coloque el contenedor de basura sobre un recipiente de basura.

Pestillo de liberación

1. Presione el pestillo del contenedor de basura ligeramente hacia afuera y hacia abajo para liberar la puerta.

La puerta se abrirá y la basura caerá en el recipiente de basura.

1. Sacuda el contenedor del polvo para soltar cualquier desecho que pueda colgar en el pre-filtro.
2. Después de vaciar el contenedor de polvo, cierre la puerta firmemente. Asegúrese de oír un "clic" esto indica que la puerta esta completamente cerrada.

1. Colocar nuevamente el contenedor de polvo en la aspiradora, ① colocando primero la parte inferior e ② inclinándolo al ensamblar.

2. Empuje abajo la manija del contenedor de polvo para asegurarlo en su lugar. Un "clic sensible" debe ser oído.

El pre-filtro se encuentra dentro del contenedor de polvo. Inspeccione con frecuencia el pre-filtro y límpielo si está sucio.

1. Retirar el contenedor de polvo. Vea LIMPIEZA DEL CONTENEDOR DE POLVO (pág 16).

NOTA: Vacié el contenedor de polvo.

1. Rotar la tapa superior del contenedor de polvo hacia la izquierda (como esta indicado en la tapa), y levantarla.

1. Tome el pre-filtro y girarlo a la izquierda para removerlo.

2. Limpie el pre-filtro golpeándolo suavemente sobre un recipiente de basura.

Enjuague con agua fría únicamente, NO use ningún detergente o jabón. Dejar que las partes sequen por lo menos 24 horas antes de ponerlas en la aspiradora.

NO lavarlas en la lavadora de trastes. NO las instale húmedas.

Para reinstalar:

1. Alinee la ranura del pre-filtro con la lengüeta localizada dentro del contenedor de polvo.

2. Gire el pre-filtro hacia la derecha hasta asegurarlo en su lugar.

1. Vuelva a colocar la parte inferior del contenedor de polvo alineando las marcas como se muestra, UNLOCK (para limpieza).

1. Gire mientras presiona hacia abajo hasta que las marcas queden alineadas como se muestra; LOCKED (para su uso).

2. Vuelva a instalar el contenedor de polvo (Vea LIMPIEZA DEL CONTENEDOR DE POLVO, pág 16)

LIMPIEZA DEL FILTRO PRIMARIO

El filtro primario se encuentra dentro de la tapa del contenedor de basura.

Es recomendable limpiar el filtro con agua fría por lo menos una vez al mes.

Revisar el filtro primario y limpiarlo cuando sea necesario.

NOTA: Una vez que haya limpiado el filtro, y la aspiradora no alcanza la potencia máxima de succión, necesitará reemplazar el filtro.

1. Quite el compartimiento de polvo. (ver VACIAR EL CONTENEDOR DE POLVO, pág 16)

1. Jale del cierre de la tapa del contenedor de polvo y abra la tapa.

1. Remover el filtro primario.

2. Lavar con agua fría solamente, no utilizar detergente o jabón. Una vez el filtro es lavado y limpio, exprimirlo con la mano y permita que seque. Permita que el filtro seque por 24 horas antes de instalarlo en la aspiradora.

NO utilice su aspiradora sin e! fíltro primario. NO LO lave en la lavadora de trastes. NO LO instale húmedo.

Para remplazar:

1. Poner el filtro primario dentro de la tapa del contenedor de polvo.

1. Cierre la tapa del contenedor de polvo. Asegúrese de que los broches de presión de la tapa estén en su lugar. Un "clic sensible" debe ser oído.

1. Reinstale el compartimiento de polvo en la aspiradora. (ver LIMPIEZA DEL CONTENEDOR DE POLVO, pág 16)

CAMBIO DEL FILTRO DE ESCAPE

ADVERTENCIA

Peli gro de cho que eléc trico

No opere con un filtro de escape bloqueado o sin e! filtro de escape o la cubierta de! filtro de escape instalados.

FILTRO DE ESCAPE

El filtro de escape se debe cambiar cuando esté sucio. Cambie el filtro cuando su superficie esté cubierta por completo. El filtro NO se puede lavar pues pierde su capacidad para atrapar polvo.

NOTA: Véase PIEZAS Y CARACTERÍSTICAS para el número del filtro de escape (pág 4).

1. Tire hacia fuera en la bandeja del filtro de escape para extraer el filtro de escape.

1. Retire el filtro de escape de la bandeja del filtro y desecharlo.

1. Reemplace el filtro de escape. Coloque un nuevo filtro de escape en la bandeja del filtro como se muestra.

1. Vuelva a instalar la bandeja del filtro de escape. Presione hasta que encaje en su lugar.

Siempre deberán seguirse todas las precauciones de seguridad antes de efectuar mantenimiento en la PowerMate®.

ADVERTENCIA

Peli gro de cho que eléc trico o lesión cor po ral

Des co necte la corriente antes de efectuar mantenimiento a su aspiradora. De lo con tra rio podría producirse un choque eléctrico o causar lesión corporal si la aspiradora arranca de manera imprevista.

CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR

PARA RETIRAR LA CORREA

1. Coloque la PowerMate® con la parte inferior hacia arriba.
2. Quite los dos (2) tornillos en la cubierta de la PowerMate®.
3. Coloque la PowerMate® en la posición vertical. Apriete el pedal del mango de liberación y baje la articulación giratoria. Levante los pestillos laterales y traseros.

1. Para quitar la cubierta, agarre los lados y jale hacia fuera.

2. Levante el agitador y quite la correa gastada.

1. Examine y limpie las áreas de tapa del extremo. Vea la sección LIMPIEZA DEL AGITADOR y en ENSAMBLE DEL AGITADOR se proporciona una ilustración de todo el ensamble del agitador.

PARA RETIRAR LA CORREA

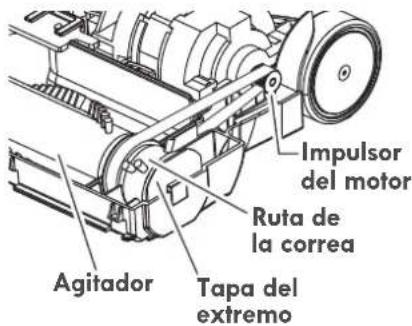

1. Instale una correa nueva sobre el impulsor del motor y luego sobre la ruta de la correa.

NOTA: Véase PIEZAS Y CARACTERÍSTICAS para el número de la correa.

1. Coloque otra vez la unidad del agitador en la PowerMate®.

2. Alinee la parte frontal de la cubierta con la base. Coloque la cubierta sobre el borde delantero de la base como se muestra.

1. Gire la cubierta hacia atrás. Apriete con poca fuerza hasta que los pestillos laterales y traseras enganchen seguramente.

Cerciórese que no hay espacio entre la cubierta y la base.

1. Coloque la PowerMate ^® con la parte inferior hacia arriba e inserte los dos (2) tornillos en la cubierta.

LIMPIEZA DEL AGITADOR

NOTA: Para mantener una alta eficiencia de limpieza y evitar el daño a la aspiradora, hay que limpiar el agitador cada vez que se cambia la correa.

También hay que limpiar el agitador según el siguiente calendario:

El uso de la aspiradora Limpie el agitador

Frecuente - cada semana (usada diariamente)

Moderado - cada mes (usada 2 o 3 veces por semana)

Ligero - cada 2 meses (usada 1 vez por semana)

IMPORTANTE

Desconecte la aspiradora del tomacorriente. Revise y limpie cualquier cabe Ilo, hilo y/o pelusa que frecuentemente se acumulan en el área del agitador y sus soportes en la PowerMate®.

Retire todo indi cio de basura o sucie dad en la zona de la correa y la unidad del cepi llo.

Con cui da do quite el hilo o los restos ubicados en el agitador, o en los soportes del cepillo.

ENSAMBLE DEL AGITADOR

CAMBIO DE LA BOMBILLA

ADVERTENCIA

Peli gro de cho que eléc trico o lesión cor- po ral

Apagué y desconecte la uni dad antes de lim piarla o darle ser vi cio. De lo con tra rio podría pro du cirse un choque eléc trico o cau sar lesión cor po ral si la aspira dora arranca de manera impre vista.

CUIDADO

No conecte o prenda la aspiradora antes de armarla completamente.

1. Quite la cubierta de la PowerMate® como se describe en la sección CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR

1. Quite la bombilla vieja del portalámparas jalando hacia fuera.

CUIDADO

No use una bombilla de más de 9W (13V). Cuando se use la aspiradora por un largo periodo de tiempo, el calor de la bombilla puede calentar las partes de plástico cerca.

1. Para reinstalar la bombilla cuidadosamente insertarla en el portalámparas en la ranura.

2. Reinstale la cubierta de la PowerMate® como se describe en la sección CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR

CUIDADO DEL AGITADOR

ADVERTENCIA

Peli gro de cho que eléc trico o lesión cor po ral

Des co necte la corriente antes de efectuar el mantenimiento a su aspiradora. De lo con tra rio podría pro du cirse un cho que eléctrico o cau sar lesión cor po ral si la aspi ra dora arranca de manera impre vista.

PARA REVISAR LOS CEPILLOS

Cuando los cepillos estén gastados al nivel de las barras de soporte en la base, cambie el agitador completo.

PARA CAMBIAR EL AGITADOR

1. Retire la cubierta, correa y ensam ble del agitador de la PowerMate® Consulte "Para retirar la correa" bajo CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR.
2. Reemplace el agitador.
3. Instale la co rrea, y la cu bier ta de la PowerMate®. Consulte "Para cam biar la correa" bajo CAM BIO DE LA CORREA Y LIMPIEZA DEL AGITADOR.

RECONOCIMIENTO DE PROBLEMAS

Revise este recuadro para encontrar soluciones a problemas que puede corregir usted mismo. Cualquier otro servicio debe ser realizado por SEARS u otro agente de servicio calificado.

ADVERTENCIA

Apague y desconecte la aspiradora antes de efectuar el mantenimiento a su aspiradora. De lo contrario podría producirse un choque eléctrico o causar lesión corporal.

PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE
La aspiradora no arranca.	1. Está desconectada.2. Cortacircuitos botado o fusible quemado en el tablero de servicio de la residencia.3. Conexiones eléctricas de la manguera sueltas.	1. Conecte bien, oprima selector de encendido/apagado.2. Restablezca el cortacircuitos o cambie el fusible.3. Vuelva a conectar los extremos de la manguera.
No aspira satisfactoriamente.	1. Contenedor de polvo lleno o atas ca do.2. Vías de flujo de aire atas ca das.3. Filtros sucios.4. Ajuste incorrecto de nivel de pelo de la alfombra.5. Control de aspiración abierto.6. Manguera rota.7. Agitador de la PowerMate® desgastado.8. Correa desgastada o rota.9. Agitador o tapas de los extremos sucios.10. Contenedor de polvo instalado incorrectamente.11. Cubierta del contenedor de polvo y el contenedor de polvo mal ensamblada.	1. Vaciar el contenedor de polvo.2. Limpie las vías de flujo de aire.3. Cambie los filtros.4. Ajuste el nivel.5. Ajuste el control.6. Cambie la manguera.7. Cambie el agitador.8&9. Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR.10. Consulte LIMPIEZA EL CONTENEDOR DE POLVO.11. Consulte LIMPIEZA DEL PRE-FILTRO.
La aspiradora arranca, pero se apaga.	1. Conexiones eléctricas de la manguera o de la tapa.2. Protector contra sobrecargas de la PowerMate® botado.3. Protector térmico botado en el receptáculo.	1. Examine las conexiones eléctricas, vuelva a conectar los extremos de la manguera.2. Retire cualquier objeto atorado o atascado, luego restablezca. Si la aspiradora arranca pero se vuelve a apagar, limpie el agitador y las tapas de los extremos, luego restablezca.3. Desconecte la unidad y espere. 50 minutos para restablecer.
La PowerMate® no funciona cuando está instalada.	1. Conexiones de la PowerMate®2. Correa desgastada o rota.3. Agitador o tapas de extremos están sucios.4. Protector contra sobrecargas de la PowerMate® botado.5. El interruptor no está en la posición CARPET.	1. Conecte bien.2&3. Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR.4. Retire cualquier objeto atorado o atascado, luego restablezca. Si la aspiradora arranca pero se vuelve a apagar, limpie el agitador y las tapas de los extremos, luego restablezca.5. Ponga el interruptor a la posición CARPET.
La aspiradora levanta tapetes o es difícil empujar la PowerMate®.	1. Ajuste incorrecto de nivel de pelo de la alfombra.2. Abra el control de aspiración.	1. Ajuste el nivel.2. Aspiración demasiado potente.
La luz no funciona.	1. Bombilla fundida.2. Protector contra sobrecargas de la PowerMate® botado.	1. Cambie la bombilla.2. Retire cualquier objeto atorado o atascado, luego restablezca. Si la aspiradora arranca pero se vuelve a apagar, limpie el agitador y las tapas de extremos, luego restablezca.
El cordón no se enrolla.	1. Cordón eléctrico sucio.2. Cordón atascado.	1. Limpie el cordón eléctrico.2. Tire del cordón y después enróllelo.
La aspiradora deja marcas en la alfombra.	1. Estilo de limpieza incorrecta.	1. Consulte SUGERENCIAS PARA ASPIRAR.

Kenmore®
