ARXXL105 - Lavadora Ariston Thermo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora
Marca	Ariston Thermo
Modelo	ARXXL105
Dimensiones (An x Al x Pr)	59.5 cm x 85 cm x 56.5 cm
Capacidad máxima de carga	7 kg
Velocidad máxima de centrifugado	1000 rpm
Rango de presión de agua	0.05 - 1 MPa (0.5 - 10 bar)
Capacidad del tambor	52 litros
Programa de clasificación energética	Algodón 60°C, 7 kg (Programa 6)
Número de ciclos de lavado	11 ciclos principales + 5 ciclos parciales
Funciones	Temporizador de retardo (hasta 12 h), Planchado fácil, Enjuague adicional, Superlavado
Dispensador de detergente	4 compartimentos (prelavado, lavado principal, suavizante, lejía)
Sistema de equilibrio de carga	Sí
Bomba autolimpiante	Sí
Certificación Woolmark	Sí (respaldo Platinum Care)
Indicador de bloqueo de puerta	Sí
Páginas del manual	60
Soporte de idiomas	Inglés, Español, Portugués, Griego, Rumano

Preguntas frecuentes - ARXXL105 Ariston Thermo

¿Cómo instalo y nivelo correctamente la lavadora?

Coloque la máquina sobre un suelo plano y firme. Use las patas delanteras ajustables para nivelarla; el ángulo de inclinación no debe superar los 2°. Retire los 3 tornillos de transporte en la parte trasera y cierre los agujeros con los tapones de plástico proporcionados. Guarde los tornillos para futuros traslados.

¿Cómo conecto el suministro de agua y electricidad?

Conecte la manguera de entrada a un grifo de agua fría (rosca de gas 3/4) utilizando la junta. Conecte el otro extremo a la entrada de agua de la máquina en la parte superior trasera derecha. Para el desagüe, coloque la manguera de desagüe entre 65 y 100 cm del suelo, asegurándose de que no esté sumergida. Enchufe a una toma de tierra con el voltaje correcto indicado en la placa de datos técnicos.

¿Qué debo hacer si la lavadora no arranca?

Verifique que el aparato esté enchufado, la puerta cerrada, el grifo de agua abierto y el botón de encendido/apagado presionado. Asegúrese de que se haya presionado el botón INICIO/PAUSA. Si se ha configurado un inicio retardado, el ciclo comenzará después del retardo. También verifique que no haya un corte de energía.

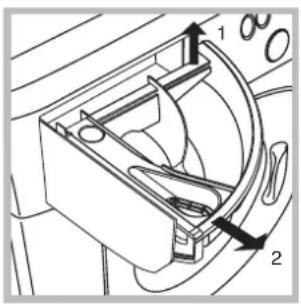

¿Cómo limpio el cajón del dispensador de detergente?

Retire el cajón tirando de él hacia afuera mientras lo levanta. Lávelo con agua corriente. Limpie los compartimentos y el hueco dentro de la máquina. Vuelva a insertar el cajón completamente. Realice esta limpieza con frecuencia para evitar obstrucciones.

¿Cómo limpio la bomba?

Desenchufe la máquina y asegúrese de que el ciclo de lavado haya terminado. Retire el panel frontal inferior con un destornillador. Desenrosque la tapa de la bomba en sentido antihorario (puede derramarse algo de agua). Limpie el interior de monedas o botones. Vuelva a enroscar la tapa y coloque el panel.

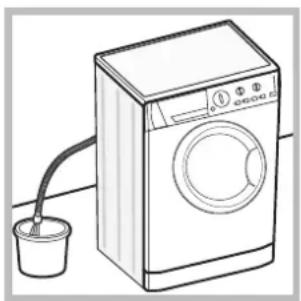

¿Cómo abro la puerta manualmente durante un corte de energía?

Desenchufe la máquina. Si el nivel de agua está por encima de la puerta, drene con la manguera en un cubo. Retire el panel frontal inferior con un destornillador. Tire de la lengüeta de la varilla de plástico hacia abajo hasta que se suelte, luego abra la puerta simultáneamente. Vuelva a colocar el panel de forma segura.

¿Cuáles son los ciclos de lavado especiales disponibles?

La máquina ofrece ciclos como Sanitizante (alta temperatura con lejía), Goodnigt (silencioso, termina con agua restante, centrifuga después), Baby (enjuague adicional para piel sensible), Mix 30' y Mix 15' (ciclos rápidos), Camisas, Seda/Cortinas y Lana (certificado Woolmark). Cada uno tiene ajustes específicos de temperatura y centrifugado.

¿Cómo uso la función Temporizador de retardo?

Presione el botón Temporizador de retardo repetidamente para seleccionar un retardo de 1 a 12 horas. La luz indicadora correspondiente parpadeará. Después de presionar INICIO/PAUSA, el retardo solo se puede disminuir. Una vez que expire el retardo, el ciclo comienza automáticamente.

¿Qué significan las luces indicadoras intermitentes?

Si el indicador INICIO/PAUSA (naranja) parpadea rápidamente junto con una luz indicadora de función, indica un problema. Los problemas comunes incluyen puerta no cerrada, suministro de agua cerrado o manguera de desagüe obstruida. Consulte la sección de solución de problemas. Una luz de temporizador de retardo intermitente muestra el tiempo de retardo restante.

¿Cómo debo cuidar la puerta y el tambor?

Después de cada lavado, deje la puerta de la escotilla entreabierta para permitir que el tambor se seque y evitar olores. Limpie periódicamente la junta de goma con un paño suave y húmedo. No use limpiadores abrasivos. Esto ayuda a mantener la higiene y prolonga la vida útil del aparato.

MANUAL DE USUARIO ARXXL105 Ariston Thermo

Desembalaje y nivelación

Conexiones hidráulicas y eléctricas

Primer ciclo de lavado

Datos técnicos

Descripción de la lavadora y comienzo de un programa, 40-41

Panel de control

Pilotos

Poner en marcha un programa

Programas, 42

Tabla de programas

Personalizaciones, 43

Seleccionar la temperatura

Seleccionar el centrifugado

Funciones

ARXXL 105

Detergentes y ropa, 44

Contenedor de detergentes

Ciclo de blanqueo

Preparar la ropa

Prendas especiales

Sistema de equilibrado de la carga

Precauciones y consejos, 45

Seguridad general

Eliminaciones

Apertura manual de la puerta

Mantenimiento y cuidados, 46

Interrumpir el agua y la corriente eléctrica

Limpiar la lavadora

Limpiar el contenedor de detergentes

Cuidar la puerta y el cesto

Limpiar la bomba

Controlar el tubo de alimentación de agua

Anomalías y soluciones, 47

Asistencia, 48

! Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias.
! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

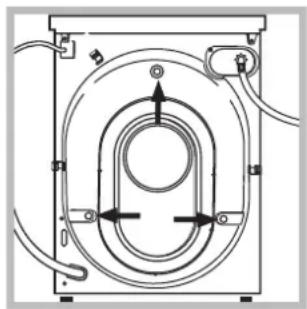

Desembalaje

1. Desembale la lavadora.
2. Controle que la lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

1. Quite los 3 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).

2. Cubra los orificios con los tapones de plástico suministrados con el aparato.

3. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse.

! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

1. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2°.

Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

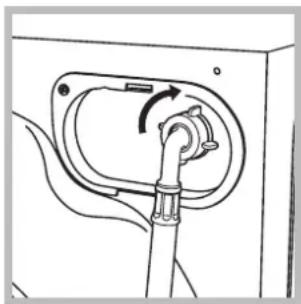

Conexión del tubo de alimentación de agua

1. Introduzca la junta A en el extremo del tubo de alimentación y enrósquelo a un grifo de agua fría con boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

1. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

2. Controle que en el tubo no hayan pliegues ni estrangulaciones.

! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente).
! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado.
! No utilice nunca tubos ya usados.
! Utilice los suministrados con la máquina.

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm;

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);
• la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe.

! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.

! Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible.

! No utilice prolongaciones ni conexiones múltiples.
! El cable no debe estar plegado ni sufrir compresiones.
! El cable de alimentación debe ser sustituido sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa 1.

Datos técnicos
Modelo	ARXXL 105
Dimensiones	ancho 59,5 cm.altura 85 cm.profundidad 56,5 cm.
Capacidad	de 1 a 7 kg.
Conexiones eléctricas	ver la placa de características técnicas aplicada en la máquina
Conexiones hídricas	presión máxima 1 MPa (10 bar)presión mínima 0,05 MPa (0,5 bar)capacidad del cesto 52 litros
Velocidad de centrífugado	máxima 1000 r.p.m.
Programas de control según la norma EN 60456	programa 6; temperatura 60°C;efectuado con 7 kg. de carga.
	Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones- 89/336/CEE del 03/05/89(Compatibilidad Electromagnética) y sucesivas modificaciones- 2002/96/CE

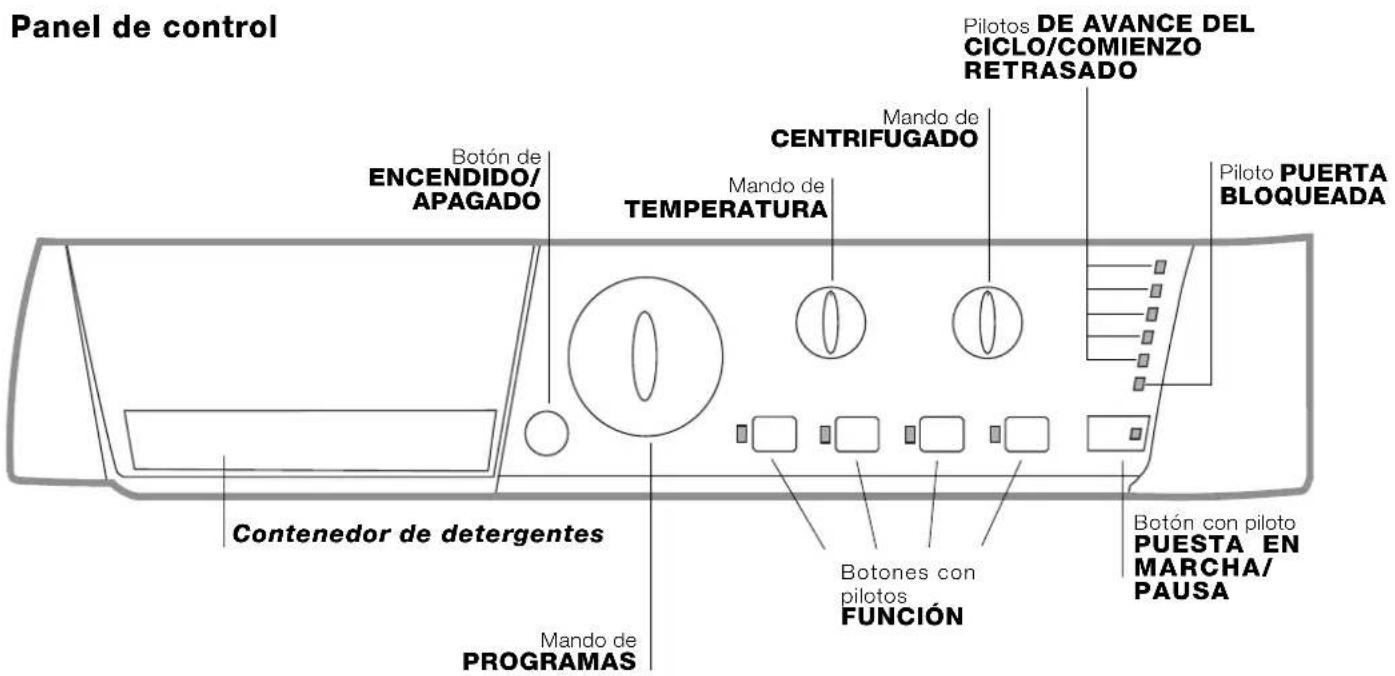

Descripción de la lavadora y comienzo de un programa

ES

Contenedor de detergentes: para cargar detergentes y aditivos (ver "Detergentes y ropa"). Dentro del contenedor de detergentes se encuentra la leyenda con la cual se puede consultar, en todo momento, un esquema sintético de los programas.

Botón de ENCENDIDO/APAGADO: para encender y apagar la lavadora.

Mando de PROGRAMAS: para elegir los programas. Durante el funcionamiento del programa el mando no se mueve.

Botones con pilotos de FUNCIÓN: para seleccionar las funciones disponibles. El piloto correspondiente a la función seleccionada permanecerá encendido.

Mando de CENTRIFUGADO: para seleccionar el centrifugado o excluirlo (ver "Personalizaciones").

Mando de TEMPERATURA: para seleccionar la temperatura o el lavado en frío (ver "Personalizaciones").

Pilotos DE AVANCE DEL CICLO/COMIENZO RETRASADO: para seguir el estado de avance del programa de lavado. El piloto encendido indica la fase en curso. Si se seleccionó la función "Comienzo retrasado", indicarán el tiempo que falta para la puesta en marcha del programa (ver la página correspondiente).

Piloto PUERTA BLOQUEADA: para saber si la puerta se puede abrir (ver la página correspondiente).

Botón con piloto PUESTA EN MARCHA/PAUSA: se utiliza para poner en marcha los programas o interrumpirlos momentáneamente.

Nota: Presione este botón para poner en pausa el lavado en curso, el piloto correspondiente centelleará con color anaranjado mientras que el de la fase en curso permanecerá encendido en forma fija. Si el piloto PUERTA BLOQUEADA → está apagado, se podrá abrir la puerta.

Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente este botón.

Pilotos

Los pilotos suministran información importante. He aquí lo que nos dicen:

Comienzo retrasado

Si se ha activado la función "Comienzo retrasado" (ver "Personalizaciones"), después de haber puesto en marcha el programa, comenzará a centellear el piloto correspondiente al retraso seleccionado:

Con el transcurrir del tiempo se visualizará el retraso residual con el centelleo de la luz testigo correspondiente:

Una vez transcurrido el tiempo fijado, la luz testigo centelleante se apagará y comenzará el programa seleccionado.

Pilotos fase en curso

Una vez seleccionado y puesto en marcha el ciclo de lavado deseado, las luces testigo se encenderán progresivamente para indicar su estado de avance:

Lavado

Aclarado

Centrifugado

Descarga

Fin del Lavado

Botones de función y pilotos correspondientes

Seleccionando una función, el piloto correspondiente se iluminará.

Si la función seleccionada no es compatible con el programa elegido, el piloto correspondiente centelleará y la función no se activará.

Cuando se seleccione una función incompatible con otra seleccionada precedentemente, permanecerá activa sólo la última elección realizada.

=O Piloto puerta bloqueada:

El piloto encendido indica que la puerta está bloqueada para impedir aperturas accidentales; antes de abrir la puerta es necesario esperar que dicho piloto se apague, de este modo se evitarán daños.

Nota: si la función "Comienzo retrasado" está activada, la puerta no se puede abrir, para abrirla se debe poner en pausa la máquina presionando el botón PUESTA EN MARCHA/PAUSA.

! El centelleo rápido del piloto PUESTA EN MARCHA/PAUSA (anaranjado) simultáneamente con el de las funciones indica una anomalía (ver "Anomalías y soluciones").

Poner en marcha un programa

1. Encienda la lavadora presionando el botón ENCENDIDO/APAGADO. Todos los pilotos se encenderán durante algunos segundos, luego se apagarán y se deberá pulsar el piloto PUESTA EN MARCHA/PAUSA.

2. Cargue la ropa y cierre la puerta.

3. Seleccione el programa deseado con el mando de PROGRAMAS.

4. Fije la temperatura de lavado (ver "Personalizaciones").

5. Fije la velocidad de centrifugado (ver "Personalizaciones").

6. Vierta detergente y aditivos (ver "Detergentes y ropa").

7. Seleccione las funciones deseadas.

8. Ponga en marcha el programa presionando el botón PUESTA EN MARCHA/PAUSA y el piloto correspondiente permanecerá encendido, fijo y de color verde.

Para anular el ciclo seleccionado ponga en pausa la máquina presionando el botón PUESTA EN MARCHA/PAUSA y elija un nuevo ciclo.

1. Al final del programa se iluminará el piloto END. El piloto PUERTA BLOQUEADA se apagará indicando que la puerta se puede abrir. Extraiga la ropa y deje la puerta semicerrada para permitir que el cesto se seque. Apague la lavadora presionando el botón ENCENDIDO/APAGADO.

Tabla de programas

Programas	Descripción del Programa	Temp. max. (°C)	Velocidad máx. (r.p.m.)	Detergentes			Carga máx. (Kg.)	Duración del ciclo
				Blanqueador	Lavado	Suavigante
Programas Especiales
6	Ciclo Desinfectante: ropa blanca muy sucia.	90°	1000	●	●	●	7	165
6	Ciclo Desinfectante (1): blancos y colores resistentes muy sucios.	60°	1000 -		●	●	7	175
7	Ciclo Buenas Noches: colores delicados poco sucios.	40°	800 -		●	●	4	290
8	Baby Cycle: colores delicados muy sucios.	40°	800 -		●	●	2	118
9	Camisas	40°	600 -		●	●	2	70
10	Seda/Cortinas: para prendas de seda, viscosa, lencería	30°	0	-	●	●	2	55
11	Lana: para lana, cachemira, etc.	40°	600 -		●	●	1,5	55
Programas para todos los días (Diario)
1	Algodón: blancos y colores resistentes muy sucios.	60°	1000	●	●	●	7	130
1	Algodón (2): blancos y colores delicados muy sucios.	40°	1000	●	●	●	7	115
2	Algodón de color (3): blancos poco sucios y colores delicados.	40°	1000	●	●	●	7	85
3	Sintético resistente: colores resistentes muy sucios.	60°	800 -		●	●	3	85
3	Sintético delicado: colores resistentes poco sucios.	40°	800 -		●	●	3	70
4	Mix 30': para refrescar rápidamente prendas poco sucias (no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).	30°	800 -		●	●	3	30
5	Mix 15': para refrescar rápidamente prendas poco sucias (no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).	30°	800 -		●	●	1,5	15
Programas Parciales
A	Aclarado Algodón	-	1000	-	-	●	7	44
B	Aclarado Delicado	-	800	-	-	●	3	37
C	Centrifugado Rápido	-	1000	-	-	-	7	16
D	Centrifugado Delicado	-	800	-	-	-	3	12
E	Descarga	-	0	-	-	-	7	2

Los datos contenidos en la tabla tienen un valor indicativo.

Para todos los Test Institutes:

1) Programa de control según la norma EN 60456: seleccione el programa 6 con una temperatura de 60°C.
2) Programa algodón largo: seleccione el programa 1 con una temperatura de 40°C.
3) Programa algodón corto: seleccione el programa 2 con una temperatura de 40°C.

Programas particulares

Ciclo Desinfectante (programa 6). Un programa higienizante con elevadas temperaturas, prevé el uso del blanqueador con temperaturas mayores que 60°C. Para blanquear vierta el blanqueador, los detergentes y los aditivos en los compartimentos correspondientes (ver el párrafo "Contenedor de detergentes").

Ciclo Buenas noches (programa 7). Es un ciclo silencioso que puede trabajar de noche cuando la tarifa energética es menor. El programa ha sido estudiado para prendas sintéticas y de algodón. Al final del ciclo, la máquina se detiene con el agua en la cuba; para realizar el centrifugado y la descarga presione el botón PUESTA EN MARCHA/PAUSA, de lo contrario, después de 8 horas, la máquina los realizará automáticamente.

Baby Cycle (programa 8). Programa capaz de eliminar la suciedad característica de los niños pero garantizando la eliminación del detergente de las prendas para evitar problemas de alergia en la piel delicada de los niños. El ciclo ha sido estudiado para disminuir la carga bacteriana utilizando una mayor cantidad de agua y optimizando el efecto de aditivos específicos higienizantes agregados al detergente.

Al finalizar el lavado, la máquina realizará lentas rotaciones del cesto para evitar la formación de arrugas; para terminar el ciclo, presione el botón PUESTA EN MARCHA/PAUSA.

Mix 30' (programa 4) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 30 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa (4 a 30°C) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg.

Mix 15' (programa 5) fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 15 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa (5 a 30°C) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 1,5 kg.

Seleccionar la temperatura

Girando el mando de la TEMPERATURA se selecciona la temperatura de lavado (ver la Tabla de programas). La temperatura se puede disminuir hasta el lavado en frío ( 8).

La máquina impedirá automáticamente seleccionar una temperatura mayor que la máxima prevista para cada programa.

Seleccionar el centrifugado

Girando el mando de CENTRIFUGADO se selecciona la velocidad de centrifugado del programa seleccionado. Las velocidades máximas previstas para los programas son:

Programas Velocidad máxima

Algodón 1000 r.p.m.

Sintéticos 800 r.p.m.

Lana 600 r.p.m.

Seda sólo descarga

Se puede disminuir la velocidad de centrifugado o excluirlo seleccionando el símbolo

La máquina impedirá automáticamente efectuar un centrifugado a una velocidad mayor que la máxima prevista para cada programa.

Funciones

Las distintas funciones de lavado previstas por la lavadora permiten obtener la limpieza y el blanco deseados. Para activar las funciones:

1. presione el botón correspondiente a la función deseada;

2. el encendido del piloto correspondiente indica que la función está activa.

Nota: El centelleo rápido del piloto indica que la función correspondiente no se puede seleccionar para el programa elegido.

Comienzo retrasado

Retrasa la puesta en marcha de la máquina hasta 12 horas.

Presione varias veces el botón hasta hacer encender la luz testigo correspondiente al retraso deseado. La quinta vez que se presione el botón, la función se desactivará.

Nota: Una vez presionado el botón PUESTA EN MARCHA/PAUSA, se puede modificar el valor del retraso sólo disminuyéndolo.

!Se puede utilizar en todos los programas.

Plancha fácil

Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; el piloto de la función PLANCHA FÁCIL y el de PUESTA EN MARCHA/PAUSA centellearán (anaranjado) y el de la fase ACLARADO permanecerá encendido en forma fija. Para finalizar el ciclo se deberá presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL.

En el programa Seda la máquina terminará el ciclo dejando la ropa en remojo y el piloto de la función PLANCHA FÁCIL centelleará. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón PUESTA EN MARCHA/PAUSA o el botón PLANCHA FÁCIL.

!No se puede activar con los programas 4, 5, 6, 7, 8, 11, C, D, E.

Aclarado extra

Al elegir esta función aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es útil para pieles particularmente sensibles.

!No se puede activar con los programas 4, 5, C, D, E.

Super wash

Gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y al empleo de mayor tiempo, dicha función garantiza un lavado con óptimos resultados.

!No se puede activar con los programas 4, 5, 6, 10, 11, A, B, C, D, E.

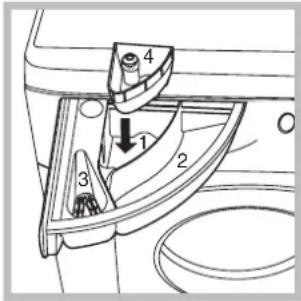

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el medio ambiente.

! No use detergentes para el lavado a mano porque producen demasiada espuma.

Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente manera:

cubeta 1: Detergente para prelavado (en polvo)

Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.

cubeta 2: Detergente para lavado (en polvo o líquido)

El detergente líquido se debe verter sólo antes de la puesta en marcha.

cubeta 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

cubeta adicional 4: Blanqueador

Ciclo de blanqueo

El blanqueo se puede realizar sólo con los programas 1, 2, 6.

Vierta el blanqueador en la cubeta adicional 4,el detergente y el suavizante en las correspondientes cubetas y luego seleccione uno de los programas indicados.

Es adecuado sólo para prendas de algodón muy sucias.

Preparar la ropa

• Subdivida la ropa según:
• el tipo de tejido / el símbolo en la etiqueta.
• los colores: separe las prendas de color y las blancas.
• Vacíe los bolsillos y controle los botones.
• No supere los valores indicados, referidos al peso de la ropa seca:
  Tejidos resistentes: max 7 kg.
  Tejidos sintéticos: max 3 kg.
  Tejidos delicados: max 2 kg.
  Lana: max 1,5 kg.

¿Cuánto pesa la ropa?

1 sábana 400/500 g
1 funda 150/200 g
1 mantel 400/500 g
1 albornoz 900/1200 g
1 toalla 150/250 g

Prendas especiales

Camisas: para lavar camisas de distintos tipos de telas y color, utilice el programa 9. Garantiza su máximo cuidado minimizando la formación de arrugas.

Seda: utilice el programa correspondiente 10 para lavar todas las prendas de seda. Se aconseja el uso de un detergente específico para prendas delicadas.

Cortinas: se recomienda plegarlas e introducirlas en el saco suministrado. Utilice el programa 10.

Lana: Hotpoint/Ariston es la única lavadora que ha obtenido el prestigioso reconocimiento Woolmark Platinum Care (M.0508) otorgado por The Woolmark Company que certifica el lavado en lavadora de todas las prendas de lana, incluidas aquellas que contienen la etiqueta “sólo lavado a mano”. En consecuencia, con el programa 11 se puede utilizar la lavadora con total tranquilidad para lavar todas sus prendas de lana (máx. 1,5 kg) garantizando la obtención de los mejores resultados.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

!La lavadora fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.
• La lavadora debe ser utilizada sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.
• No desenchufe la máquina tirando el cable, sino tomando el enchufe.
• No abra el contenedor de detergentes mientras la máquina está en funcionamiento.
• No toque el agua de descarga porque puede alcanzar temperaturas elevadas.
• En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.
• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.
• Durante el lavado, la puerta tiende a calentarse.
• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa controle que el cesto esté vacío.

Eliminaciones

• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Apertura manual de la puerta

Si desea sacar la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.
2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

1. quite el panel de cobertura delantero de la lavadora con la ayuda de un destornillador (ver la figura).

1. utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.

2. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas.
• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

Limpiar el contenedor de detergentes

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lável debajo del agua corriente, esta limpieza se debe realizar frecuentemente.

Cuidar la puerta y el cesto

- Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Limpiar la bomba

La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel que cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);

1. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;

2. limpie con cuidado el interior;

3. vuelva a enroscar la tapa;
4. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

! No utilice nunca tubos ya usados.

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia"), controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:
La lavadora no se enciende.
El ciclo de lavado no comienza.
La lavadora no carga agua (centellea rápidamente el piloto de la primera fase de lavado).
La lavadora carga y descarga agua continuamente.
La lavadora no descarga o no centrifuga.
La lavadora vibra mucho durante la centrifugación.
La lavadora pierde agua.
El piloto PUESTA EN MARCHA/PAUSA (anaranjado) y los pilotos de las funciones centellean rápidamente.
Se forma demasiada espuma.
Posibles causas / Solución:

El enchufe no está introducido en la toma de corriente, o no hace contacto.En la casa no hay corriente.La puerta no está correctamente cerrada.El botón ENCENDIDO/APAGADO no ha sido presionado.El botón PUESTA EN MARCHA/PAUSA no ha sido presionado.El grifo de agua no está abierto.Se fijó un retraso de la hora de puesta en marcha (ver “Personalizaciones”).

El tubo de alimentación de agua no está conectado al grifo.

El tubo está plegado.

El grifo de agua no está abierto.

En la casa no hay agua.

No hay suficiente presión.

El botón PUESTA EN MARCHA/PAUSA no ha sido presiona

El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver "Instalación").

El extremo del tubo de descarga está sumergido en el agua (ver "Instalación").

La descarga de pared no posee un respiradero.Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente.Se puede utilizar la función PLANCHA FÁCIL: para completar el programa, pulse el botón PUESTA EN MARCHA/PAUSA ("Personalizaciones").El tubo de descarga está plegado (ver "Instalación").El conducto de descarga está obstruido.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver “Instalación”).

• La máquina no está instalada en un lugar plano (ver “Instalación”).

• Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Instalación”).

El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).

El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimiento y cuidados”).

El tubo de descarga no está bien fijado (ver “Instalación”).

• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla.Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

El detergente no es específico para la lavadora (debe contener algunas de las frases “para lavadora”, “a mano o en lavadora” o similares).La dosificación fue excesiva.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver "Anomalías y soluciones");
• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía.

!No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• el número de serie (S/N).
  Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta.

Indicadores luminosos

Iniciar um programa

Programas, 54

Tabela dos programas

Personalizações, 55

Seleccione a temperatura

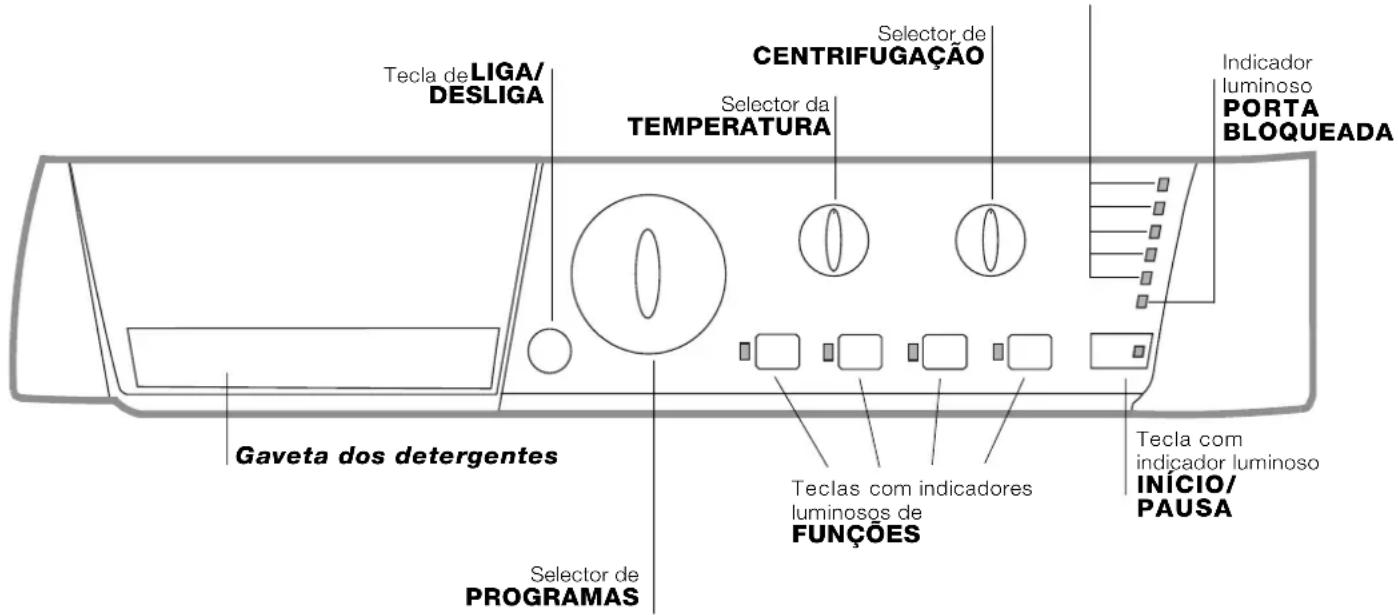

Painel de comandos
Indicadores LUMINOSOS DE AVANÇO DO CICLO/ INÍCIO POSTÉRIOR

Selector de PROGRAMAS: para programar os programas. Durante o programa o selector permanece parado.

Indicadores luminosos

Indicador luminoso porta bloqueada:

Seleccione a temperatura

Gire o selector da TEMPERATURA para seleccionar a temperatura de lavagem (veja a Tabela dos programas).
