Tipo de producto	TV LED
Marca	Sansui
Modelo	SLED3228
Tamaño de pantalla	32 pulgadas (81 cm diagonal)
Resolución de pantalla	1366 x 768 (HD Ready)
Dimensiones (sin soporte)	28.9 x 17.1 x 3.1 pulgadas (73.5 x 43.5 x 7.9 cm)
Dimensiones (con soporte)	28.9 x 18.5 x 7.1 pulgadas (73.5 x 47.0 x 18.0 cm)
Peso (sin soporte)	8.8 libras (4.0 kg)
Peso (con soporte)	9.7 libras (4.4 kg)
Fuente de alimentación	AC 120V, 60Hz
Consumo de energía (típico)	50W
Consumo en espera	< 0.5W
Entradas	HDMI x2, USB x1, VGA x1, Compuesto x1, Antena x1
Salidas	Conector de auriculares x1, Salida de audio (RCA) x1
Sintonizador	ATSC (Digital) / NTSC (Analógico)
Control remoto	Incluido (IR)
Soporte	Incluido, de sobremesa
Montaje en pared	VESA 200 x 100 mm (no incluido)
Instrucciones de cuidado	Limpie con un paño suave y seco. No use limpiadores líquidos ni abrasivos.
Advertencia de seguridad	No abra la cubierta trasera. Evite la exposición a la lluvia o la humedad. Coloque sobre una superficie estable.
Piezas de repuesto disponibles	Control remoto, soporte, cable de alimentación (puede variar según la región)
Reparabilidad	Consulte a un técnico calificado. No hay piezas reparables por el usuario en el interior.

Preguntas frecuentes - SLED3228 SANSUI

¿Cómo conecto mi decodificador de cable al televisor Sansui SLED3228?

Use un cable HDMI para conectar la salida HDMI del decodificador a cualquier puerto HDMI disponible en el televisor. Luego presione Input en el control remoto para seleccionar la fuente HDMI correcta.

¿Por qué no hay sonido en los altavoces de mi televisor?

Primero, verifique si el televisor está silenciado o el volumen está demasiado bajo. Asegúrese de que los dispositivos externos estén conectados correctamente. Si usa altavoces externos, verifique que estén encendidos y que la configuración de salida de audio sea correcta.

¿Cómo puedo limpiar la pantalla del televisor de forma segura?

Apague el televisor y déjelo enfriar. Use un paño de microfibra suave y seco para limpiar suavemente la pantalla. No use toallas de papel, limpiadores químicos ni rocíe líquidos directamente.

¿Qué debo hacer si el control remoto deja de funcionar?

Reemplace las baterías AAA por unas nuevas. Verifique si hay obstrucciones entre el control remoto y el sensor IR del televisor. Si los problemas persisten, intente restablecer el control remoto quitando las baterías y presionando todos los botones.

¿Puedo montar el Sansui SLED3228 en la pared?

Sí, el televisor admite soportes de pared VESA 200x100 mm. Asegúrese de que el soporte esté clasificado para el peso del televisor y use el hardware adecuado. Siga las instrucciones del soporte cuidadosamente.

¿Cómo realizo una búsqueda de canales?

Presione Menú en el control remoto, vaya a Canales o Configuración, seleccione Búsqueda automática o Búsqueda de canales y siga las instrucciones en pantalla. Asegúrese de que la antena esté conectada.

¿Cuál es el período de garantía de este televisor?

Por lo general, Sansui ofrece una garantía limitada de 1 año para piezas y mano de obra. Consulte la documentación de compra o comuníquese con el soporte para conocer los términos exactos.

¿Cómo conecto una unidad flash USB?

Inserte la unidad USB en el puerto USB del televisor. Presione Input y seleccione USB. Use el control remoto para navegar y reproducir archivos multimedia compatibles (MP4, JPEG, MP3).

¿Puedo usar el televisor como monitor de computadora?

Sí, conecte su computadora mediante HDMI o VGA. Asegúrese de que la resolución de la computadora coincida con la resolución nativa del televisor de 1366 x 768 para obtener la mejor calidad. Ajuste el Modo de imagen del televisor si es necesario.

¿Cómo restablezco el televisor a la configuración de fábrica?

Presione Menú, navegue hasta Configuración o Ajustes, seleccione Restablecimiento de fábrica o Restablecer todo y confirme. Se borrarán todos los ajustes y canales personales.

MANUAL DE USUARIO SLED3228 SANSUI

PARA INFORMACIÓN SOBRE OTROS PRODUCTOS E INFORMACIÓN SOBRE RECICLAJE, POR FAVOR VISITE NUESTRO SITIO WEB EN

FOR INFORMATION ON OUR OTHER PRODUCTS AND RECYCLING INFORMATION, PLEASE VISIT OUR WEBSITE AT

www.orionsalesinc.com

ESPAÑOL

NO ABRIR, PELIGRO DE DESCARGA ELÉCTRICA

PRECAUCIÓN:

PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, NO RETIRE LA CUBIERTA (O LA PARTE TRASERA). EN EL INTERIOR DEL APARATO NO HAY COMPONENTE ALGUNO QUE PRECISE SERVICIO DE MANTENIMIENTO A CARGO DEL USUARIO. SOLICITE CUALQUIER OPERACION DE MANTENIMIENTO A PERSONAL DE SERVICIO CALIFICADO.

El símbolo del rayo dentro de un triángulo equilátero tiene por finalidad alertar al usuario acerca de la presencia de tensión peligrosa (sin aislamiento) en el interior del producto, que puede tener la intensidad suficiente como para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene por finalidad alertar al usuario de importantes instrucciones de operación y mantenimiento (servicio) en la literatura que acompaña a este aparato.

AVISO: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO

EXPONGA ESTA UNIDAD A LA LLUVIA NI A LA HUMEDAD.

PARA EVITAR QUE SE PROPAGUE EL FUEGO, MANTENGA LAS VELAS O LAS

LLAMAS VIVAS ALEGADAS DE ESTE PRODUCTO EN TODO MOMENTO.

PRECAUCIÓN: PARA EVITAR QUE SE PRODUZCA UNA DESCARGA ELÉCTRICA. NO UTILICE

ESTE ENCHUFE POLARIZADO CON UN CABLE DE EXTENSIÓN.

RECEPTÁCULO U OTRA TOMA, A MENOS QUE LAS CLAVIJAS SE PUEDAN

INTRODUCIR COMPLETAMENTE, PARA EVITAR LA EXPOSICIÓN DE LA HOJA.

AVISO:

Este equipo ha sido sometido a pruebas y cumple con los límites establecidos para un aparato digital de Clase B, de acuerdo con la Parte 15 del Reglamento de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera o emplea energía de radiofrecuencia y, si no es instalado y empleado de acuerdo con estas instrucciones, puede causar interferencias perjudiciales a las radiocomunicaciones.

Sin embargo, no garantizamos que no ocurrirán interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales a la recepción radial o televisiva, situación que puede ser determinada apagando y encendiendo el equipo, se sugiere al usuario que trate de corregir tal interferencia mediante una o más de las siguientes medidas:

- Reorientar o relocalizar la antena receptora.

- Incrementar la separación entre el equipo y el receptor.

- Conectar el equipo a un tomacorriente o circuito diferente al que está conectado al receptor.

- Consultar con el concesionario o un técnico experimentado solicitándole su asistencia.

PRECAUCIÓN: El usuario corre el riesgo de perder la autorización para hacer funcionar este equipo en caso de que ejecute un cambio o modificación no aprobado por la parte responsable para la conformidad con las Reglas FCC.

Lugar de la marca requerida

La hoja de especificaciones y las precauciones para su seguridad están en la parte trasera del aparato.

Registre el número de modelo y el número de serie.

Número de modelo ____ Número de serie ____

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1) Lea estas instrucciones.
2) Conserve las instrucciones.
3) Tenga en cuenta todos los avisos.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Limpie el equipo con un paño seco.

7) No bloquee las rendijas de ventilación. Instale el equipo según las instrucciones del fabricante.

8) No lo instale cerca de fuentes de calor, como radiadores, registros de calor, hornos o demás aparatos (incluidos amplificadores) que produzcan calor.

9) No altere la función de seguridad de la clavija de tipo conexión a tierra. Una clavija polarizada tiene dos patillas, siendo una más ancha que la otra. La clavija de tipo conexión a tierra tiene dos patillas y una tercera patilla de conexión a tierra. La patilla ancha y la tercera patilla se suministran para su seguridad. Si la clavija suministrada no encaja en la toma, póngase en contacto con un electricista para que actualice la toma obsoleta.

10) Proteja el cable de alimentación para que no se pise ni esté retorcido, especialmente en las clavijas, los receptáculos y en lugar por el que sale del aparato.

11) Utilice únicamente los accesorios especificados por el fabricante.

12) Utilice solamente carro, soporte, trípode, repisa, o mesa diseñados para soportar el peso y tamaño de la unidad. Cuando utilice un carro, tenga cuidado al mover el conjunto carro/aparato para evitar que se caiga y provoque lesiones.

13) Desenchufe el equipo durante tormentas eléctricas o cuando no lo vaya a utilizar durante periodos prolongados.

14) Para tareas de mantenimiento, diríjase a personal cualificado. Será necesario recurrir a tareas de mantenimiento si el aparato sufre daños de cualquier tipo, si el cable de alimentación o la clavija están dañados, si ha caído líquido u otros objetos en el aparato o si éste ha sido expuesto a la lluvia o humedad, si no funciona con normalidad o se ha caído.

15) El aparato no deberá exponerse a objetos que goteen o salpiquen ni a recientes conteniendo líquido, como jarrones.

16) Una antena exterior no deberá ser instalada en la cercanía de líneas de alimentación aéreas ni de otros circuitos de iluminación eléctrica ó potencia, o donde pueda caerse y hacer contacto con tales líneas o circuitos. Al instalar un sistema de antena exterior, tenga mucho cuidado de no tocar tales líneas ó circuitos de alimentación, ya que el contacto con ellos podría ser fatal.

17) No sobrecargue los tomacorrientes murales ni los cables de extensión, ya que esto podría causar incendios o descargas eléctricas.

18) Nunca introduzca objetos de ningún tipo por las aberturas de la unidad, ya que podría tocar peligrosos puntos de alta tensión o piezas de cortocircuito, provocando incendios o descargas eléctricas. Nunca derrame ni rocíe ningún tipo de líquido sobre la unidad.

19) Si se conecta una antena externa ó sistema de cable a la unidad, cerciórese de que el sistema de antena o cable está conectado a tierra para darle protección contra sobretensión y acumulación de carga estática. La Sección 810 del Código Nacional de Electricidad, ANSI/NFPA 70, proporciona información acerca de la manera correcta de conectar a tierra el mástil y la estructura soportante, puesta a tierra del cable de entrada a una unidad de descarga de antena, tamaño de los conductores de puesta a tierra, ubicación de la unidad de descarga de la antena, conexión a los electrodos de tierra, y requisitos para el electrodo de tierra.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

20) Cuando sea necesario reemplazar piezas, asegúrese de que el técnico de servicio emplee las piezas de repuesto especificadas por el fabricante, o piezas que tengan las mismas características que las piezas originales. Los cambios no autorizados podrán causar incendios, descargas eléctricas y otros problemas.
21) Al finalizar cualquier servicio de mantenimiento o reparación de esta unidad, solicítele al técnico que efectúe comprobaciones de seguridad para determinar si la unidad se encuentra condiciones óptimas de operación.
22) Cuando conecte el producto a otro equipo, desconecte la alimentación y desenchufe todos los equipos del tomacorriente. Si no lo hace, puede provocar una descarga eléctrica y heridas graves. Lea cuidadosamente el manual de instrucciones del otro equipo y respete las instrucciones al hacer las conexiones.
23) El sonido repentino a volumen alto puede causar daño al oído o a los altavoces. Cuando utilice audífonos (si la unidad está equipada con entrada de audífonos) mantenga el volumen a nivel moderado. Utilizar audífonos en forma continua a volumen alto, puede causar daño al oído.
24) No permita que el producto emita un sonido distorsionado durante un periodo de tiempo prolongado. Puede provocar un calentamiento excesivo del altavoz que resulte en un incendio.
25) Se ha incluido este recordatorio para llamar la atención de quien instale el sistema TV cable, con respecto al Artículo 820-40 de la NEC, que entrega directivas de guía para realizar una conexión adecuada a tierra y, en particular, especifica que el cable de puesta a tierra debe ser conectado al sistema de conexión a tierra del edificio, lo más cerca del punto de entrada del cable como sea posible.
26) El enchufe debe estar instalado cerca de la unidad y ser de fácil acceso.

SEGURIDAD PARA NIÑOS:

Cómo y dónde utiliza la pantalla plana hace la diferencia

¡Felicitaciones por su compra! Mientras usted disfruta de su nuevo producto, por favor tenga en cuenta los siguientes consejos de seguridad:

EL PROBLEMA

La experiencia del entretenimiento de cine en casa es una tendencia creciente y es cada vez más común comprar pantallas planas más grandes. Sin embargo, las pantallas planas no siempre se colocan en soportes apropiados ni se instalan según las recomendaciones del fabricante.

Las pantallas planas que se colocan inadecuadamente en tocadores, bibliotecas, estantes, escritorios, altavoces, cajones o carros pueden caer y causar lesiones.

¡ESTE FABRICANTE SE PREOCUPA!

La industria de electrodomésticos está comprometida en hacer que el entretenimiento en el hogar sea divertido y seguro.

SINTONÍCESE CON LA SEGURIDAD

Un tipo de tamaño NO ajusta a todos. Siga las recomendaciones del fabricante para la instalación segura y el uso de su pantalla plana.

Lea cuidadosamente y entienda todas las instrucciones para el uso apropiado de este producto.

No permita que los niños se trepen o jueguen con muebles y equipos de televisión.

No coloque la pantalla plana en muebles que puedan ser utilizados fácilmente como escalones, como una cómoda. Recuerde que los niños pueden emocionarse mientras miran un programa, especialmente en una pantalla plana “de enormes proporciones”. Debe tenerse cuidado de colocar o instalar la pantalla plana donde no se la pueda empujar, deslizar o derribar accidentalmente.

Debe tenerse cuidado en colocar todos los cables y cordones conectados a la pantalla plana de tal manera que no puedan ser tirados o agarrados por niños curiosos.

MONTAJE EN LA PARED: SI USTED DECIDE COLOCAR LA PANTALLA PLANA EN LA PARED, SIEMPRE:

Utilice un soporte que haya sido recomendado por el fabricante de la pantalla plana y/o indicado por un laboratorio independiente (tal como UL, CSA, ETL).

Siga todas las instrucciones provistas por los fabricantes de la pantalla plana y del soporte de pared.

Si tiene cualquier duda sobre su capacidad de instalar en forma segura la pantalla plana, contacte a su vendedor sobre la instalación profesional del equipo.

Cerciórese de que la pared donde está montando la pantalla plana es apropiada para aguantar el peso de la unidad/producto y del soporte de pared. Si no está seguro, contacte a un instalador profesional.

Un mínimo de dos personas se requieren para la instalación. Las pantallas planas pueden ser pesadas.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

CONDENSACIÓN

Se condensará humedad en el interior del aparato si se lo trae de un lugar fresco a una habitación caliente o si la temperatura en la habitación sube repentinamente. En este caso, se verán afectadas las prestaciones del aparato. Para evitarlo, deje el aparato a la nueva temperatura durante aproximadamente una hora antes de conectarlo, o haga que la temperatura en la habitación suba gradualmente.

También puede condensarse humedad durante el verano si el aparato está expuesto a una corriente de aire del acondicionador de aire. En estos casos, cambie el lugar donde está instalada la unidad.

CÓMO MANEJAR EL PANTALLA DE LCD

• No presione ni sacuda con fuerza el pantalla de LCD. El cristal del pantalla de LCD puede romperse y provocar lesiones.
• Si se rompe el pantalla de LCD, asegúrese absolutamente de no tocar el líquido del panel. Éste podría provocarle una inflamación cutánea.
  Si el líquido le entra en la boca, haga gárgaras inmediatamente y consulte a su médico. Asimismo, si el líquido entra en contacto con los ojos o la piel, consulte a su medico tras enjuagar la zona con agua limpia durante al menos 15 minutos o más.

Posibles efectos adversos en la pantalla de LCD: Si una imagen se queda fija en la pantalla de LCD (sin moverse) durante largos periodos, la imagen puede quedar grabada de forma permanente en la pantalla de LCD. Este tipo de daños NO ESTA CUBIERTO POR LA GARANTÍA. No deje la pantalla de LCD encendida durante periodos prolongados con los siguientes formatos o imágenes:

• Imágenes fijas, como cotizaciones de bolsa, fondos de videojuegos, logotipos de cadenas de TV y sitios Web.
• Formatos especiales que no utilizan la pantalla completa. Por ejemplo, los medios de estilo buzón (16:9) en una pantalla normal (4:3) (barras grises en la parte superior e inferior de pantalla); o los medios de estilo normal (4:3) visualizados en una pantalla panorámica (16:9) (barras grises a izquierdo y derecho).

Los síntomas siguientes no indican mal funcionamiento sino una limitación técnica. Por tanto, no aceptaremos ninguna responsabilidad por esos síntomas.

• Las pantalla de LCD están fabricadas con una tecnología de gran precisión; sin embargo, a veces hay partes de la pantalla en la que faltan elementos de la imagen o tienen puntos luminosos.
  No es un fallo de funcionamiento.

- No instale la pantalla de LCD cerca de un equipo electrónico que sea susceptible a las ondas electromagnéticas. Algunos equipos situados muy próximos al equipo pueden causarle interferencias.

- Efecto en los dispositivos de infrarrojos: pueden producirse interferencias al usar dispositivos de infrarrojos, como auriculares inalámbricos.

PRECAUCIONES DE SEGURIDAD

La unidad emite calor cuando está en operación. No coloque cobertores ni frazadas sobre la unidad; ello puede causar sobrecalentamiento. No obstruya los orificios de ventilación, ni instale la unidad cerca de radiadores. No la exponga a la luz solar directa. Cuando coloque la unidad sobre una estantería, deje 10 cm (4 pulgadas) de espacio libre alrededor de la unidad.

Notas para el montaje de la unidad en una pared

• Si la unidad debe montarse en la pared, consulte al distribuidor que le vendió la unidad, y haga instalar el equipo en forma profesional. Una instalación incompleta o inadecuada puede causarle lesiones o daños a Ud. y/o a la unidad.
• Agujeros para los soportes: Para fijar un soporte para montaje en pared (no suministrado), saque los tornillos y colóquelo en el lugar indicado en el dibujo a la derecho.
• Este fabricante recomienda la instalación profesional.
• Utilice un soporte y sujetadores adecuados, suficientes para acomodar el tamaño y peso de la unidad.
• Asegúrese que la pared en la cual la unidad será montada soporta con seguridad el tamaño y peso de la unidad, usando el soporte y los sujetadores que usted ha seleccionado.
• Mantenga los cables y cordones conectados a esta display de pantalla plana fuera del alcance de los niños.
• Para colgar la televisión en una pared, quite estos tornillos y después retire la base. Antes de hacer el trabajo extienda material acojinado en el área sobre la que pondrá la TV.

Cómo instalar el soporte

NOTA:

• Desenchufe el cable de CA del terminal AC INPUT.
• Antes de comenzar este proceso, asegúrese de que la televisión este colocada en un lugar limpio, seguro y acolchonado para evitar cualquier daño a la unidad.
• No toque o presione la pantalla de la TV, ya que el cristal podría romperse con la presión.

Coloque la TV sobre su respaldo parte anterior de la mesa.

Alinie la placa inferior del soporte (suministrada) tal y como se muestra aquí.

Encajará solo en una dirección.

Agarre la unidad y adjuntar el soporte despacio, tal como se muestra en el Figura 1.

Finalmente, asegure la placa inferior con dos 3 tornillos (suministrada) como indican las flechas en el Figura 2.

- Asegúrese de seguir las instrucciones. La instalación incorrecta del soporte no sujetará la unidad correctamente, lo que podría dar como resultado daños o lesiones.

Cómo quitar el soporte

Cuando transporte este producto, retire la base y empaque contra la parte trasera de la unidad en la caja. Para quitar la base, realice los pasos de arriba en orden inverso.

Para montar la unidad en la pared la base debe ser removida. Para quitarla remueva los 2 tornillos plateados de la parte trasera de la TV.

• Sintonizador digital integrado - Podrá disfrutar de transmisiones digitales sin necesidad de utilizar un decodificador de TV digital.
• Descodificador de leyendas codificadas con modo de texto completo - Muestra las leyendas de los textos o el texto del programa en pantalla completa para las personas con problemas de audición.
• Ajustes de imagen utilizando el control remoto - La indicación en pantalla permite el ajuste preciso de BRIGHTNESS (brillo), CONTRAST (contraste), COLOR, TINT (tinte) y SHARPNESS (definición), con el controlador remoto.
• Temporizador de desconexión automática - La unidad se puede programar con el mando a distancia para que se apague automáticamente pasado un máximo de 120 minutos.
• Chip-V - La función de prohibición para menores con Chip-V puede leer la clasificación de un programa emitido o de una película, siempre que el programa tenga codificada esta información. El Chip-V permite seleccionar el nivel de prohibición.
• Toma de audio digital (coaxial) - Cuando se conecta un equipo con un decodificador Dolby Digital integrado, los sonidos en Dolby Digital pueden producir el efecto de estar en un cine o en una sala de conciertos.
• Tomas HDMI/Vídeo componente - Se puede conectar un VCR, reproductor de DVD, receptor de satélite o cualquier otro componente de audio/vídeo a esta unidad.
• Indicación en pantalla de 3 idiomas - Usted puede seleccionar una de 3 idiomas, inglés, francés o español por programación en pantalla.

* Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

* HDMI, el logotipo HDMI, y la interfaz multimedia de alta definición son marcas comerciales o registradas de HDMI Licensing LLC en Estados Unidos y otros países.

Fuente de alimentación

PARA USAR LA ALIMENTACIÓN CA

1. Conecte la clavija del cable de alimentación de CA a la toma AC INPUT de la unidad.
2. Conecte el cable de alimentación de CA a una tomacorriente de CA.

NOTA:

• Por favor asegúrese de insertar firmemente el cable tanto en la unidad como en el enchufe de la pared.
• El cable eléctrico tiene un enchufe de CA con descarga a tierra. Si el cable eléctrico no coincide con el enchufe de CA, llame a un electricista cualificado.

AVISO:

• NO CONECTE ESTA UNIDAD A LA RED CON UN CABLE DE ALIMENTACIÓN DISTINTO DEL. SE PODRÍA PRODUCIR UN INCENDIO, UNA DESCARGA ELÉCTRICA O DAÑOS DE OTRO TIPO.
• NO UTILICE EL EQUIPO CON UN VOLTAJE DISTINTO DEL INDICADO. SE PODRÍA PRODUCIR UN INCENDIO, UNA DESCARGA ELÉCTRICA O DAÑOS DE OTRO TIPO.

PRECAUCIÓN:

• SI NO VA A UTILIZAR LA UNIDAD DURANTE MUCHO TIEMPO (EJ. SI SE VA DE VIAJE), POR SEGURIDAD DESENCHUFE LA UNIDAD DE LA TOMA DE ALIMENTACIÓN.
• NO ENCHUFE NI DESENCHUFE EL CABLE CON LAS MANOS MOJADAS. PODRÍA PRODUCIRSE UNA DESCARGA ELÉCTRICA.
• SI NECESITA REEMPLAZAR EL ADAPTADOR DE CA SUMINISTRADO O EL CABLE DE CA, RECOMENDAMOS QUE UTILICE EL QUE ESTÁ ESPECIFICADO. PÓNGASE EN CONTACTO CON EL SERVICIO AL CLIENTE EN EL TEL. [phone].

PREPARACIONES

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES 3

PRECAUCIONES DE SEGURIDAD ..... 5

Cómo instalar el soporte 6

Cómo quitar el soporte 6

Características....7

Fuente de alimentación 7

Índice....8

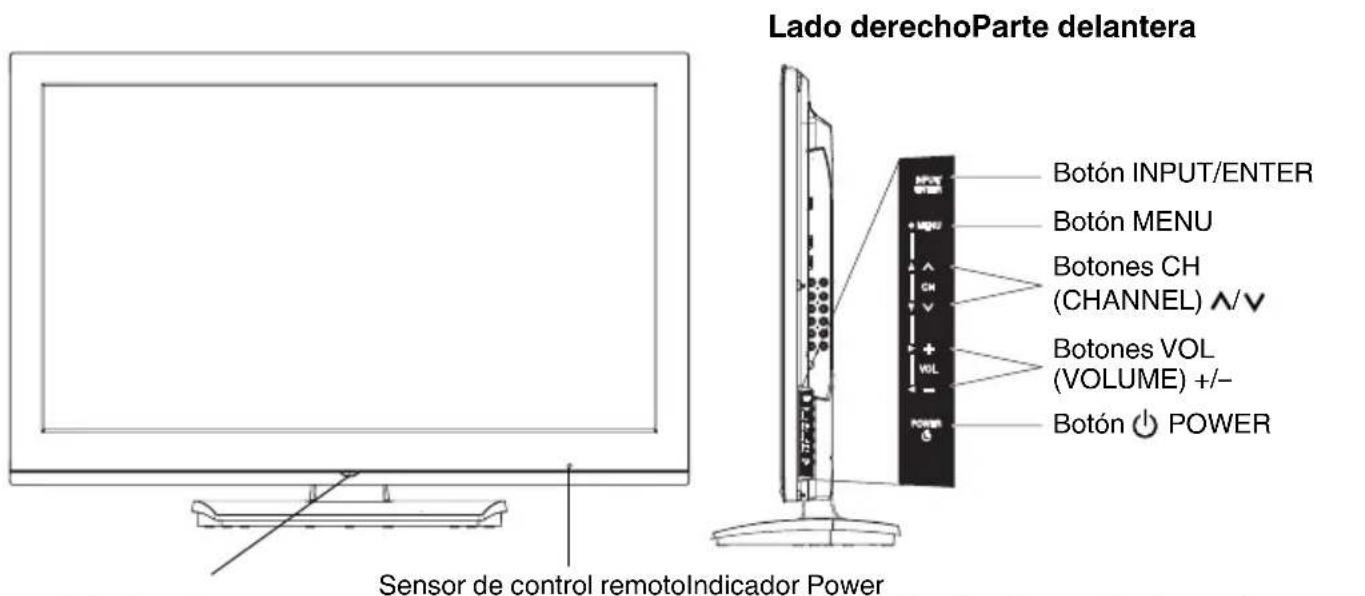

Partes y sus funciones 9

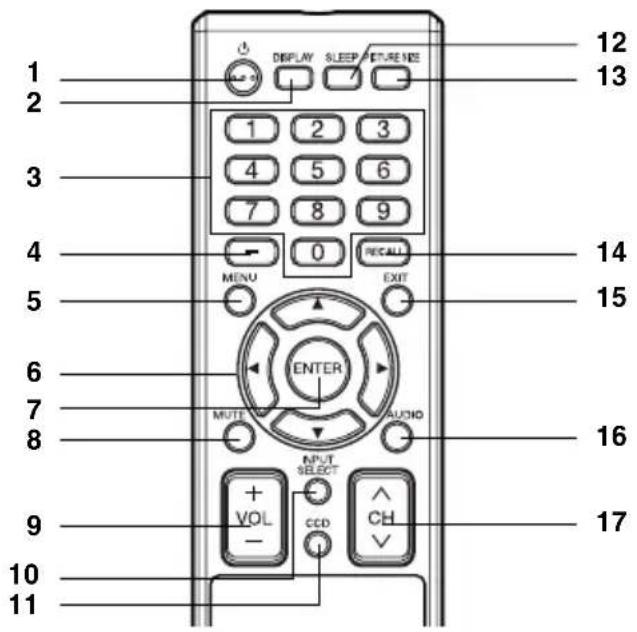

Control remoto 10

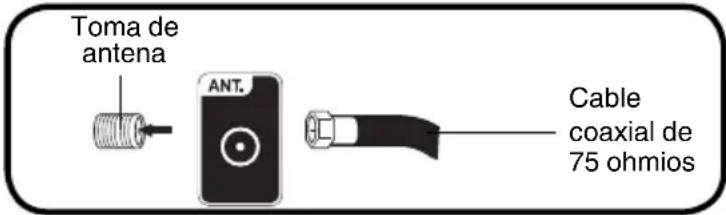

Conexiones de la antena 11

Conexiones de TV cable 11

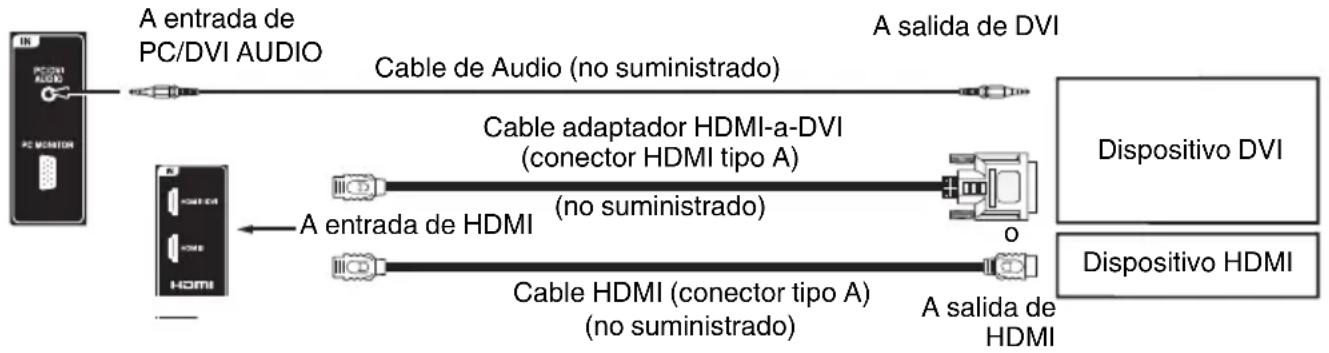

Conexiones a otros equipos .... 12

OPERACIÓN

Configuración inicial 15

Operación del TV 15

Guía rápida para el manejo de menú ..... 16

Otras funciones prácticas 17

Memorización de canales 18

Comprobación de la potencia de la señal digital 19

Para asignar etiquetas a los canales 19

Etiquetado de entradas de video 19

Ajuste del V-Chip 20

Subtítulos....21

Subtítulos avanzados 22

Configuración del tamaño de la imagen ..... 22

OTROS

Disturbios de recepción 24

Solución de problemas 25

Especificaciones....26

GARANTIA LIMITADA 27

Rojo: Standby Azul: Encendido
Para visualizar la pantalla de menús. Presione botón MENU para visualizar el menú en la pantalla. Botones CH (CHANNEL) ∧/√botones VOL (VOLUME) +/- y botón INPUT/ENTER pueden emplearse para seleccionar la configuración deseada en el menú.

1.Botón (POWER) - Se utiliza para encender y apagar la unidad.
2.Botón DISPLAY - Cuando presiona este botón, la información actual se despliega en la pantalla. Para quitar esa imagen de la pantalla, presione el botón nuevamente.
3.Botones de selección directa de canal (0-9) - Permite acceso directo a cualquier canal del unidad.
4. Botón -- Este botón es que se utiliza cuando se seleccionan canales digitales.
5.Botón MENU - Presione este botón para indicar el menú de función en la pantalla.

1. Botones CURSOR ▲/▼/◄/► - Usado para operar las funciones del menú de la unidad.
   7.Botón ENTER - Presiónelo para introducir o seleccionar la información de las operaciones en pantalla.
   8.Botón de silenciamiento (MUTE) - Para cortar el sonido, presione este botón una vez. La unidad será silenciada y la indicación "Mudo" aparecerá en la pantalla. Para desactivar la función de silenciamiento, vuelva a presionar el botón de silenciamiento (MUTE) o presione el botón de aumento o disminución de botones VOL (VOLUME) + o -.
   9.Botones VOL (VOLUME) + / - - Presione el botón + para aumentar, o el botón - para disminuir el volumen.
   10.Botón INPUT SELECT - Se utiliza para cambiar la entrada externa.
   11.Botón CCD- Presione este botón para visualizar la pantalla del menú de Closed Caption.
   12.Botón SLEEP - Para programar el apagado automático de la unidad pasado cierto tiempo, utilice el botón SLEEP del mando a distancia.
   13.Botón PICTURE SIZE - Se utiliza para cambiar el tamaño de la imagen.
   14.Botón RECALL - Esta función le permite retornar al canal previamente seleccionado; simplemente presione el botón RECALL. Para retornar al canal que estaba viendo, vuelva a presionar este botón.
   15.Botón EXIT - Presione este botón para salir del menú de ajuste.
   16.Botón AUDIO - Cambiar idioma de la banda sonora.
2. Botones CH (CHANNEL) ∧/∀ Para cambiar los canales de la unidad.

Antes de usar el control remoto deben instalarse las pilas.

1. Abra la tapa del compartimiento de las pilas.

1. Recoloque la tapa del compartimiento.

Utilice dos pilas de tamaño "AAA". Las pilas duran aproximadamente un año, dependiendo de cuánto se utilice el control remoto. Para su mejor funcionamiento se recomienda que las pilas se reemplacen en forma anual, o cuando el funcionamiento del control remoto sea errático. No mezcle pilas nuevas y viejas.

PRECAUCIONES PARA LAS PILAS

Se deben tomar las siguientes precauciones cuando se usan las pilas para el control remoto:

• Utilice solo el tipo y tamaño de pila especificado.
• Asegúrese de colocar correctamente la polaridad como está señalado en el compartimiento para pilas. Las pilas invertidas pueden causar daño al control.
• No mezcle distintos tipos de pilas (p.ej. alcalinas y carbono-cinc) o pilas viejas con pilas nuevas.
• Si Ud. no utiliza el control por un largo período de tiempo, saque las pilas para prevenir daños por posible fuga de electrolito.
• No trate de recargar las pilas que no son recargables; pueden sobrecalentarse y reventar. (Siga las instrucciones del fabricante de pilas.)

Si usted está utilizando una antena para interiores o exteriores, siga las instrucciones de abajo que correspondan a su sistema de antena. Si está utilizando el servicio de TV cable, vea “Conexiones de TV cable”.

Antena combinada de VHF/UHF (Cable único de 75 ohmios)

Conecte el cable de 75 ohmios de la antena combinada de VHF/UHF en el toma de la antena.

Conexiones de TV cable

Este aparato posee amplios límites de sintonización y puede ser sintonizado a la mayoría de los canales de cable sin utilizar una caja convertidora de TV cable. Algunas de las compañías de TV cable ofrecen “canales pagados premium” en los cuales la señal ha sido codificada. La decodificación de estas señales para la recepción normal requiere el uso de un mecanismo decodificador que lo suministra generalmente la compañía de cable.

Para abonados al servicio básico de TV cable

Para el servicio básico de cable y cuando no es necesario un convertidor/caja decodificadora, conecte el cable coaxial de 75 ohmios al toma de la antena en la parte trasera del aparato.

Para abonados al servicio codificado de TV cable

Si usted es abonado a un servicio de TV cable que requiere el uso de un convertidor/caja decodificadora, conecte el cable coaxial entrante de 75 ohmios al convertidor/caja decodificadora. Utilizando otro cable coaxial de 75 ohmios conecte el toma de salida del convertidor/caja decodificadora al toma de la antena del aparato. Vea las conexiones mostradas abajo. Sintonice el aparato al canal de salida del convertidor/caja decodificadora (generalmente canal 3 ó 4), y utilice el convertidor/caja decodificadora para seleccionar los canales.

Para abonados al servicio de TV cable no codificado con canales premiados codificados

Si usted está abonado a un servicio de TV cable en el cual los canales básicos no están codificados y los canales premium requieren el uso de un convertidor/caja decodificadora, puede desear utilizar un divisor de señales y una caja de conmutación A/B (disponible en las compañías de cable o en las tiendas de artículos electrónicos). Vea las conexiones mostradas abajo. Con el conmutador en la posición "B", usted puede sintonizar directamente cualquiera de los canales no codificados en su aparato. Con el conmutador en la posición "A", sintonice su aparato a la salida del convertidor/caja decodificadora (generalmente canal 3 ó 4), y utilice el convertidor/caja decodificadora para sintonizar los canales codificados.

Conexiones a otros equipos

La instalación exacta a utilizar para hacer las conexiones de los distintos componentes de vídeo y audio en la unidad depende del modelo y funciones de cada componente. Confirme en el manual de instrucciones de cada componente la posición de las entradas y salidas de vídeo y de audio.

Para conectar la unidad a un VCR

Derecho del unidad

Para conectar la unidad a un reproductor de DVD con un cable de vídeo componente

Si su reproductor de DVD tiene tomas de salida de vídeo componente, conecte el unidad al reproductor de DVD mediante el cable de vídeo componente (no suministrado).

Derecho del unidad

NOTA:

- La entrada de vídeo componente de esta unidad está prevista para su uso con dispositivos que emitan señales entrelazadas de 480i/1080i y señales progresivas de 480p/720p.

Para conectar la unidad a un sistema de juegos o a un camcoder

Para reproducir de la videocámara, conecte la videocámara en la unidad tal como se indica.

La unidad puede utilizarse también como pantalla para muchos juegos de vídeo. Sin embargo, debido a que existe una gran variedad de señales generadas por estos aparatos y diferentes requisitos de conexión correspondientes, no se han incluido todas las posibilidades posibles en los diagramas de conexión sugeridos. Para más detalles, deberá consultar el manual de instrucciones de cada componente.

Derecho del unidad

Para conectar la unidad a un sistema de audio

Esta conexión le permite usar un amplificador de audio y altavoces externos, y ajustar el nivel de audio usando el mando a distancia del TV.

Para controlar el audio, encienda el TV y el amplificador de estéreo, y desconecte los altavoces incorporados del TV (ver página 17).

NOTA:

• Para poder escuchar el sonido cuando se utiliza un amplificador exterior de audio, el volumen del televisor y del amplificador debe estar ajustado por arriba de 0 (cero).
• Por ejemplo, si el volumen del TV está en 0 no escuchará ningún sonido, aun si el volumen del amplificador está en su nivel máximo.

Cómo utilizar un Amplificador AV con sonido digital integrado

Si está utilizando un Amplificador AV con surround digital integrado, puede disfrutar de los distintos sistemas de audio, incluyendo el audio con Dolby Digital Surround que hasta ahora sólo se podía disfrutar en los cines. A continuación se muestra cómo conectar un amplificador AV con decodificador Digital Dolby integrado, etc.

NOTA:

• Cuando se sintonice una emisión digital, esta unidad no funcionará si se utiliza conjuntamente con audio DTS o audio MPEG. No habrá reproducción de sonido si se conecta a un amplificador AV con decodificador DTS incorporado o decodificador MPEG.
• El terminal de salida de audio digital no reproduce los sonidos de dispositivos conectados por HDMI.

Para conectar el unidad a un HDMI o a un dispositivo DVI

La entrada HDMI1/DVI recibe audio digital y vídeo no comprimido desde un dispositivo HDMI o vídeo digital no comprimido desde un dispositivo DVI.

Si se conecta un dispositivo DVI a un cable adaptador HDMI-a-DVI, sólo transfiere la señal de vídeo. Se requieren cables de audio separados.

Parte trasera y Derecho del unidad

NOTA:

- Cuando use el HDMI1/DVI IN para conectar sus dispositivos HDMI o DVI, debe seleccionar la correspondiente fuente de entrada de audio (HDMI o DVI) en la pantalla del menú (ver página 17). De otra forma, sólo verá la imagen sin sonido.

Para conectar la unidad a un PC (ordenador personal)

Antes de conectar la TV al PC, cambie el ajuste de la resolución del PC y la velocidad de actualización (60 Hz).

Conecte un extremo del cable VGA (macho a macho) a la tarjeta de vídeo del PC y el otro extremo al conector VGA del monitor PC MONITOR IN de la parte posterior de la TV. F ije los conectores con firmeza con los tornillos de la clavija. En el caso de un equipo multimedia, conecte los cables de audio a las salida de audio del ordenador y al conector de AUDIO IN del toma PC/DVI AUDIO IN del TV. Puede también conectar la PC con el cable HDMI. Si utiliza el cable HDMI, no tiene que conectar el cable de audio. Si utiliza el cable DVI-a-HDMI, por favor conecte el cable de audio de la misma manera que con el cable VGA.

Presione INPUT SELECT en el mando a distancia para seleccionar el modo PC. Encienda el equipo. La TV se puede utilizar como monitor para PC.

Parte trasera y Derecho del unidad

NOTA:

• Las imágenes visuales en la pantalla tendrán aspecto diferente en el modo PC y en el modo otro.
• Si no existe señal de video desde el ordenador cuando la unidad está en modo PC, la leyenda “No hay señal”, aparecerá en la pantalla del TV.

Configuración inicial

El menú de Instalar Auto aparece la primera vez que enciende la TV, y le ayuda a seleccionar el especificar la opción Antena/Cable, y programar sus canales de forma automática.

IMPORTANTE: ¡Cerciórese de que la antena o sistema de cable de TV este conectado!

1 Para encender el aparato, presione (POWER). (El indicador POWER en el frente de la unidad cambia a azul. Puede llevar aprox. 10 segundos para que aparezca una imagen en la pantalla.) La función de Instalar Auto comienza.

2 Presione ▲ o ▼ para seleccionar "Ubicación TV", luego presione ◀ o ▶ para seleccionar "Tienda" o "Casa". Este producto cumple con ENERGY STAR en modo predeterminado de ajuste para Casa.

NOTA:

• Esta unidad se ha configurado para TIENDA el brillo. Este ajuste no cumple con ENERGY STAR. Reduzca el brillo y el consumo de energía, use 'CASA'. Este ajuste cumple con ENERGY STAR.
• Puede que el aparato no cumpla los estándares de ENERGY STAR después de realizar un Reset o se ajuste el brillo de las lámparas.

3 Presione ▲ o ▼ para seleccionar "Tipo de Señal", luego presione ◀ o ▶ para seleccionar "Cable" o "Antena".
4 Presione ▲ o ▼ para seleccionar "Búsqueda Automática", luego presione ▶ o ENTER.
5 Ahora el "Instalar Auto" comienza. Después de completar la Instalar Auto, el canal de TV aparece en la pantalla.

- Dependiendo del estado de la recepción, se puede tardar hasta 30 minutos en completar la memorización de los canales digitales por cable. Por favor, deje que el proceso se complete sin interrupciones.

NOTA:

• Si usted presiona EXIT en el proceso de “Instalar Auto”, la Instalar Auto se detiene y cambia a la pantalla normal.
• Cuando usted hace una selección del menú, los cambios se producen de inmediato. Usted no tiene que presionar EXIT para ver los cambios.

Operación del TV

1 Para encender el aparato, presione (POWER). (El indicador POWER en el frente de la unidad cambia a azul. Puede llevar aprox. 10 segundos para que aparezca una imagen en la pantalla.)
2 Ajuste el nivel de volumen presionando VOL + o - . El nivel de volumen será indicado en la pantalla por medio de barras verde. A medida que el volumen aumenta, se incrementan el número de barras. Si se reduce el volumen, el número de barras verde también disminuye.

3 Ajuste la opción Tipo de Señal a la posición apropiada (Vea "Selección de Antena/Cable" en la página 18).
4 Presione el Botón de selección directa de canal (0-9, -) para seleccionar el canal. (Si presiona solamente el número de canal, la selección de canal se demorará unos segundos.)

PARA SELECCIONAR CANALES ANALÓGICOS

1-9: Presione 1-9 según requerido. Ejemplo, para seleccionar canal 2, presione 2, luego presione ENTER.

10-99: Presione 2 dígitos en el orden que corresponda. Ejemplo, para seleccionar canal 12, presione 1, 2, luego presione ENTER.
100-135: Presione 3 dígitos en el orden que corresponda. Ejemplo, para seleccionar canal 120, presione 1, 2, 0, luego presione ENTER.

PARA SELECCIONAR CANALES DIGITALES

Presione los primeros 1-3 dígitos, luego presione botón – , seguido por los restantes números. Por ejemplo, para seleccionar el canal 15-1, presione 1, 5, –, 1, luego presione ENTER.

• Cuando se selecciona un canal únicamente de audio, en la pantalla se visualizará "Audio solamente".
• Si selecciona una señal digital débil, se desplegará "La intensidad de señal de canal digital es baja" en la pantalla.
  El mismo programa puede estar disponible en un canal analógico o en un canal digital. Elija el formato que desee ver.
• Cuando seleccione un canal al cual no está suscrito, en la pantalla se visualizará "Canal digital encriptado".

CANALES DE VHF/UHF/CABLE

• Si se ha seleccionado un canal sin emisión, el sonido se silenciará automáticamente.
• Puede llevarle unos segundos que la imagen de un canal digital aparezca en la pantalla luego de ser seleccionado.

Seleccionando la fuente de entrada de vídeo

Para ver la señal de otro dispositivo conectado a su unidad, tal como un reproductor de VCR, presione INPUT SELECT, después presione ▲ o ▼ o los correspondientes Botones numéricos (0-6), luego presione ENTER. Podrá seleccionar TV, Video1, Video2, Component, HDMI1, HDMI2 o PC dependiendo qué conectores de entrada usted usó para conectar sus dispositivos.

CH ∧ ∨

Presione y libere CH ∧ / ∨. La unidad se detendrá automáticamente en el siguiente canal almacenado en la memoria.

Antes de seleccionar canales, éstos deberán ser almacenados en la memoria del televisor. Vea "Memorización de canales" en la página 18.

DISPLAY

Presione DISPLAY para ver en pantalla la información actual.

Si el televisor recibe una señal digital, presione este botón para consultar la información digital.

• Número de canal • Nombre de la estación
• Etiqueta del canal • Nombre de la emisión (si está memorizada) • Tipo de señal
• Clasificación del V-Chip • Idioma del audio
• Temporizador de
• Tamaño de imagen desconexión
• Guía de programa
• Resolución

Cuando el TV recibe una señal analógica, se despliega la información analógica.

• Número de canal • Etiqueta del canal
• Clasificación del V-Chip (si está memorizada)
• Temporizador de desconexión • Tipo de señal
• Información de audio • Tamaño de la imagen (Estéreo, SAP o Mono) • Resolución

Presione DISPLAY de nuevo para volver a la imagen del televisor.

NOTA:

- Después de unos pocos segundos, la pantalla DISPLAY vuelve a la operación normal de TV automáticamente.

RECALL

Este botón le permite retroceder hasta el último canal sintonizado al presionar el botón RECALL. Presione RECALL otra vez para regresar al último canal que estaba mirando.

SILENCIAMIENTO (MUTE)

Presione MUTE botón para silenciar el sonido. El sonido del aparato será silenciado y en la pantalla aparecerá la indicación "Mudo". El sonido puede ser devuelto a su nivel original presionando otra vez este botón ó uno de los botones VOL + o -.

Desconexión automática (SLEEP)

Para programar el apagado automático de la TV pasado cierto tiempo utilice el botón SLEEP del mando a distancia. El reloj contará 10 minutos cada vez que presione el botón SLEEP (Off, 0h 10m, 0h 20m, ..., 2h 0m). Después de programar el tiempo de desconexión, el display aparecerá brevemente cada 10 minutos antes para recordarle que el tiempo de desconexión está en función. Para confirmar el tiempo del temporizador de apagado, presione el botón SLEEP y el tiempo restante aparecerá brevemente. Para cancela el temporizador de desconexión, presione SLEEP repetidamente hasta que quede en Off.

Guía rápida para el manejo de menú

Desplegar menú, y por ejemplo: Seleccionar Idioma.

1 Presione INPUT SELECT para seleccionar modo TV.

2 Presione MENU. Aparece la pantalla del menú.

3 Presione ▲ o ▼ para seleccionar "Configurar", luego presione ▶ o ENTER.

4 Presione ▲ o ▼ para seleccionar "Idioma", luego presion ◀ o ▶ para seleccionar el idioma deseado.

... en las siguientes páginas de menú se procede de la misma forma que aquí.

5 Presione EXIT para volver a la pantalla normal.

NOTA:

- Si no se pulsan teclas por mas de approx. 60 segundos, el menú desaparece automáticamente.

Puede cambiar la configuración predeterminada presionando el botón MENU en control remoto, después seleccione uno de los iconos en la parte izquierdo del menú - siga las instrucciones en la pantalla para configurar sus preferencias.

Imagen Imagen Preferencia		Deportes Imagen brillante y dinámica (ajuste de fábrica)
		Normal Calidad de imagen normal (ajuste de fábrica)
		Cine Ajuste de la imagen tipo película (ajuste de fábrica)
		Memoria	Sus preferencias personales (configurado por usted; véase “Ajuste de Imagen”)
		Brillo / Contraste / Nitidez / Color / Tinte	Puede ajustar la calidad de imagen a su preferencia.
		Temperatura de Color Frio / Normal / Caliente
		Iluminación*2	La función Iluminación ajusta el brillo de la pantalla para mejorar la claridad de la imagen.
		DBC On/Off Utilice esta función para modificar el nivel de oscuridad (negro) automáticamente según el brillo De la imagen. Dicho nivel nunca aumentará en una imagen oscura.
		Tamano Imagen Ver página 22.
		Modo Cine On/Off Puede lograrse un movimiento más suave con el Modo Cine ajustado en “On”. (solo 480i)
		Ajuste de PC	Posición Hor / Posición Ver Para ajustar la posición horizontal / vertical de la imagen en la pantalla del monitor de la PC. Cada estándar de video requiere un valor diferente para este ajuste.
			Reloj Para minimizar cualquier barra o rayas verticales visibles en el plano de la pantalla.
			Fase Se debe ajustar después de que se haya programado la frecuencia para optimizar la calidad de imagen.
			Ajuste Automático Para ajustar la configuración PC automáticamente.
		DNR On/Off DNR (Reducción digital de ruido) puede reducir el ruido de la imagen.
Audio	Modo de Ecuializador	Normal/Música/Cine/Noticias/Memoria/Plana	Puede ajustar el Modo de Ecuializador según desee.
	Configuración de Audio	Grave / Agudo	Puede ajustar la calidad del sonido a su preferencia. (solo modo Plana)
		Ajuste de Ecuializador Balance	100Hz/250Hz/500Hz/1kHz/2kHz/4kHz/10kHz (No disponible en modo Flat)
			Puede ajustar la calidad del sonido a su preferencia.
	MTS	Estéreo / SAP / Mono	La función de sonido de televisión multicanal (MTS) ofrece un sonido estéreo de alta fidelidad. MTS también puede transmitir un Programa de Audio Secundario (SAP) con un segundo idioma o información de audio adicional.Si el televisor recibe una emisión estéreo o SAP, en pantalla aparece la palabra “Estéreo” o “SAP” cada vez que se pulsa el botón DISPLAY.
	Surround	On/Off El sonido y la presencia dinámica creados ofrece una experiencia auditiva profundamente agradable.
	Volumen Automatico	On/Off	El nivel del volumen entre una señal y otra será ajustado automáticamente.
	Idioma Audio		Si una señal digital incluye dos o más idiomas de audio, puede seleccionar cuál desea escuchar. (Esta función sólo está disponible para emisiones digital.)
	HDMI1 Audio	HDMI	Cuando usted conecta el dispositivo HDMI a el TV, seleccione esta configuración.
		DVI	Cuando usted conecta el dispositivo DVI a el TV con cables de audio analógico, seleccione esta configuración.
	Bocinas On/Off Use esta función para desconectar los altavoces del TV cuando conecta un sistema de audio.
Canal	Agregar / Borrar Ver página 18.
	Señal DTV		Ver página 19.
	Memo Auto de Canales Ver página 18.
	Titulo Canal		Ver página 19.
Cerrar			Ver página 20.
Configurar	Captación Cerrada Ver página 21.
	Idioma		Puede escoger entre tres idiomas diferentes (inglés, francés y español) para los despliegues en la pantalla.Seleccione primero el idioma que prefiera, luego proceda con las otras opciones del menú.
	Menu de Video		Ver página 19.
	On Timer	Off / 0h30m / 1h00m / 1h30m / 2h00m / 3h00m · · · 12h00m	Puede ajustar el On Timer para que el televisor se encienda automáticamente. Para cancelar la función del On Timer, seleccione “Off”.
	Auto Apagado*1	On/Off Cuando la función Auto Apagado está en posición On y, cuando una estación siendo siendo vista detiene su emisión dejando de funcionar el TV, éste se desconectará automáticamente luego de 15 minutos.
	Instalar Auto		Ver página 15.
	LED de encendido	On/Off Cuando encienda el TV, el indicador de potencia de delante del TV se iluminará.
	PC en Espera	On/Off	En modo PC, si no se recibe ninguna señal y no se realiza ninguna operación durante 1 minuto, el TV cambiará automaticamente a modo de espera (la luz LED emitirá destellos rojos). Cuando se reciba una señal de entrada o se realice alguna operación en el PC, el TV volverá al modo encendido.
	Reset*2		La función Reset restaura a la configuración Imagen/Audio de fábrica.“Tamano Imagen”, “MTS”, “Idioma Audio” y “HDMI1 Audio” no pueden ser restablecidos con esta función.

NOTA:
*1 Si no hay señal de entrada en los modo PC, después de 1 minuto la función Auto Apagado será activada. La configuración "PC en Espera" es prioritaria cuando se está en modo PC.
*2 Puede qué el aparato no cumpla los estándares de Energy Star después de realizar un Reset o se ajuste el brillo de las lámparas.

Memorización de canales

Este aparato está equipado con una función de memorización de canales que permite avanzar o retroceder al siguiente canal almacenado en la memoria, pasando por alto los canales no deseados. Antes de seleccionar canales, éstos deberán ser programados en la memoria del aparato. Para usar el aparato con una antena, ajuste la opción de aparato al modo Antena. Al salir la unidad de fábrica, la opción de Tipo de Señal se ajusta al modo de Cable.

Selección de Antena/Cable

1 Seleccionar "Canal", luego presione ▶ o ENTER.
2 Presione ▲ o ▼ para seleccionar "Memo Auto de Canales", luego presione ▶ o ENTER.
3 Presione ▲ o ▼ para seleccionar "Tipo de Señal".
4 Presione ◀ o ▶ para seleccionar "Antena" o "Cable".

CANALES POR CABLE

El cuadro abajo muestra el sistema típico de la localización de los canales por cable.

Números en este TVCanal de TV Cable correspondientes

14A

15B

16C

17D

18E

19F

20G

21H

22I

23J

24K

25L

26M

27N

28O

29P

30Q

31R

32S

33T

34U

35V

36W

37AA

38BB

39CC

40DD

41EE

42FF

43GG

44HH

45II

46JJ

47KK

48LL

49MM

50NN

51OO

52PP

53QQ

54RR

55SS

56TT

57UU

58VV

59WW

60AAA

61BBB

62CCC

63DDD

64EEE

65FFF

66GG

67HH

68III

69JJ

70KKK

71LLL

72MMM

73NNN

74OOO

75PPP

76QQQ

77RRR

78SSS

79TTT

80UUU

81VVV

82WWW

83XXX

84YYY

85ZZZ

86

87

88

89

90

91

92

93

94

95A-5

96A-4

97A-3

98A-2

99A-1

100

101

102

103

104

105

106

107

108

109

110

111

112

113113

114114

115115

116116

117117

118118

119119

120120

121121

122122

123123

124124

125125

126126

127127

128128

129130

130

131131

132132

133133

134134

135

NOTA:

- Puede llevarle unos segundos que la imagen de un canal digital aparezca en la pantalla luego de ser seleccionado.

Búsqueda Automática

1 Seleccionar "Canal", luego presione ▶ o ENTER.

2 Presione ▲ o ▼ para seleccionar "Memo Auto de Canales", luego presione ▶ o ENTER.

3 Presione ▲ o ▼ para seleccionar "Búsqueda Automática", luego presione ▶ o ENTER.

4 El TV comenzará a memorizar todos los canales disponibles en su área.

- Puede llevar de 15 a 30 minutos completar la memorización de los canales de cable digitales. Dependiendo de la condición de recepción, una imagen bar puede no avanzar durante varios minutos, sea paciente.

NOTA:

• La memorización de los canales se logra mejor durante las horas de máxima audiencia "PRIMETIME", ya que la mayoría de las estaciones están transmitiendo señales digitales. La memorización de canales se puede lograr solamente mientras una estación está transmitiendo una señal digital para programar ese canal en la memoria.
• Si no está seguro de los canales digitales disponibles en su área, puede visitar www.antennaweb.org para recibir una lista basada en su dirección o código zip. Si necesita mayor asistencia puede llamar a nuestra línea de servicio al cliente con cobro revertido al 01-800-832-4065.
• Nuevos canales digitales se pueden agregar a su área en forma periódica, se recomienda realizar el procedimiento "Búsqueda Automática" de forma regular.

Añadiendo Canal

En el caso de que encuentre un canal no registrado, puede agregarlo a la memoria de canales.

1 Sintonice el nuevo canal.
2 Seleccionar "Canal", luego presione ▶ o ENTER.
3 Presione ▲ o ▼ para seleccionar "Agregar/Borrar", luego presione ▶ o ENTER.

4 Presione ▲ o ▼ para seleccionar "Añadiendo Canal", luego presione ▶ o ENTER. El nuevo canal se agregará a la memoria de canales.

Agregar/Borrar canal

Puede seleccionar el canal que quiere omitir.

1 Seleccionar "Canal", luego presione ▶ o ENTER.

2 Presione ▲ o ▼ para seleccionar "Agregar/Borrar", luego presione ▶ o ENTER.

3 Presione ▲ o ▼ para seleccionar "Agregar/Borrar", luego presione ▶ o ENTER.

4 Para seleccionar el canal que quiere pasar por alto, presione ▲ o ▼.

5 Presione ◀ o ▶ para seleccionar “Agregar” o “Borrar”, dependiendo de la función que quiera ejecutar.
6 Repita los pasos 4 - 5 para otros canales que desee agregar o borrar.

Eliminar Todo

Se eliminan todos los canales de la memoria de canales.

1 Seleccionar "Canal", luego presione ▶ o ENTER.
2 Presione ▲ o ▼ para seleccionar “Agregar/Borrar”, luego presione ▶ o ENTER.
3 Presione ▲ o ▼ para seleccionar "Eliminar Todo", luego presione ▶ o ENTER.

Comprobación de la potencia de la señal digital

Esta TV le permitirá ver el medidor de señal digital para canales digitales.

1 Seleccionar "Canal", luego presione ▶ o ENTER.
2 Presione ▲ o ▼ para seleccionar "Señal DTV".
3 Presione ▶ o ENTER para comprobar la potencia de la señal digital.

La pantalla potencia de la señal digital aparecerá. Si es necesario, ajuste la dirección de la antena para obtener la máxima potencia de la señal.

NOTA:

• La función de medidor de señal no está disponible para canales analógicos.
• Después de 240 segundos, la pantalla Señal DTV volverá al funcionamiento normal de TV automáticamente.

Para asignar etiquetas a los canales

Las etiquetas de canal aparecen con el número de canal cada vez que enciende el televisor, cambia de canal o presione DISPLAY. Puede utilizar cuatro caracteres cualquiera para identificar un canal.

Para crear etiquetas de canal

1 Seleccionar "Canal", luego presione ▶ o ENTER.

2 Presione ▲ o ▼ para seleccionar "Titulo Canal", luego presione ▶ o ENTER. Aparece la pantalla del menú Titulo Canal.
3 Presione ◀ o ▶ para seleccionar un canal que quiera rotular, luego presione ▼.

4 Presione ◀ o ▶ repetidamente hasta que el carácter buscado aparezca en primer lugar.

El orden de rotación de caracteres es el siguiente:

Cuando aparezca el carácter que desea utilizar, presione ENTER.

Repita este paso con el resto de caracteres. Si desea dejar un espacio en blanco en el nombre de la etiqueta, elija el espacio vacío en la lista de caracteres.

5 Repita los pasos 3-4 para el resto de canales. Puede asignar una etiqueta a cada canal.
6 Cuando termine de ingresar el nombre de la etiqueta, presione EXIT para volver a la imagen normal.

Para eliminar una Titulo Canal

Luego del paso 3 antedicho, presione ▲ o ▼ para seleccionar “Borrar Titulo”, luego presione ▶ o ENTER.

NOTA:

- Las etiquetas de los canales se restablecen luego de presionar "Búsqueda Automática", ver página 18.

Etiquetado de entradas de video

La función Menu de Video le permite etiquetar cada fuente de entrada de su TV.

1 Seleccionar "Configurar", luego presione ▶ o ENTER.
2 Presione ▲ o ▼ para seleccionar "Menu de Video", luego presione ▶ o ENTER.
3 Presione ▲ o ▼ para seleccionar una entrada que desee rotular.
4 Presione ◀ o ▶ para seleccionar la etiqueta deseada para esa fuente de entrada.

Se puede establecer un límite de edad para evitar que los niños vean o escuchen escenas violentas o aquellas imágenes que decida excluir. La restricción se aplica “Clasifique TV” y “Clasif. Pelicula” si se transmiten dichos datos. Puede configurar estas restricciones por separado. Para utilizar la función de V-Chip, registre primero una contraseña.

Para registrar una contraseña

1 Seleccionar "Cerrar", luego presione ▶ o ENTER.
2 Selecionar y ingrese la contraseña (4 cifras) con los Botones numéricos (0-9), luego presione ENTER.

Aparece “*en lugar del número.

3 Ingrese nuevamente la misma contraseña para confirmar, luego presione ENTER. La contraseña queda registrada.

NOTA:

• Si se olvida la contraseña póngase, en contacto con Servicio al teléfono 01-800-832-4065 para asistencia.
  Se requerirá su control remoto original.
• Para no olvidarse de la contraseña, anótela y guárdela en un lugar seguro.

Para ajustar el V-Chip

1 Seleccionar "Cerrar", luego presione ▶ o ENTER.
2 Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Luego aparecerá el menú Cerrar.
3 Presione ◀ o ▶ para seleccionar "V-Chip" en "On".
4 Presione ▲ o ▼ para seleccionar "Fijar V-Chip", luego presione ▶ o ENTER. Aparecerá el menú Fijar V-Chip.
5 Presione ▲ o ▼ para seleccionar cual clasificación se usará, luego presione ▶ o ENTER. Aparecerá cada clasificación debajo.

Clasifique TV (Clasificación TV)

Puede establecer la clasificación empleando la edad y el género.

Edad:

TV-Y : Todos los niños

TV-Y7 : 7 años o mayor

TV-G : Audiencia general

TV-PG : Con autorización de los padres

TV-14 : 14 años o mayor

TV-MA : 17 años o mayor

Cuando seleccione TV-Y7, TV-PG, TV-14 o TV-MA, pulse DISPLAY para explicar la clasificación.

Género:

D : Dialogo
L : Idioma
S :Sexo
V : Violencia
FV : Violencia de fantasía

Clasif. Película (Clasificación de películas)

G : Todas las edades

PG : Guía parental

PG-13 : Guía parental menores de 13 años de edad

R : Guía parental menores de 17 años de edad sugerida

NC-17 : 17 años o mayor

X : Adultos solamente

6 Presione ▲ o ▼ para seleccionar la clasificación deseada, luego presione ENTER.
7 Presione EXIT para volver a la imagen normal. La función V-Chip ahora está activada.

Para utilizar el televisor después de proteger el TV. Cuando se reciba un programa al que se aplica el ajuste del V-Chip, presione MUTE, luego ingrese su contraseña. Se elimina en forma temporaria la protección. Si el TV se apaga o se cambia el canal, se reactiva la restricción V-Chip.

NOTA:

- La función V-Chip se activa sólo en los programas y cintas que tienen señal de prohibición.

Para cambiar la contraseña

1 Seleccionar "Cerrar", luego presione ▶ o ENTER.
2 Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú Cerrar.
3 Presione ▲ o ▼ para seleccionar “Cambiar Contraseña”, luego presione ▶ o ENTER. Aparecerá la pantalla Cambiar Contraseña.

4 Ingrese la contraseña nueva con los Botones numéricos (0-9), luego presione ENTER.
5 Ingrese nuevamente la misma contraseña para confirmar, luego presione ENTER. La contraseña queda registrada.

Descargar el sistema de evaluación adicional V-Chip

Como suplemento para el sistema de evaluación V-Chip, su televisor podrá descargar un sistema de evaluación adicional, cuando esté disponible en el futuro.

Para bajar el sistema de evaluación adicional V-Chip (si está disponible)

1 Seleccionar "Cerrar", luego presione ▶ o ENTER.
2 Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú Cerrar.
3 Presione ◀ o ▶ para seleccionar "V-Chip" en "On".
4 Presione ▲ o ▼ para seleccionar "Fijar V-Chip (DTV)", luego presione ▶ o ENTER.
5 Si el TV no tiene el sistema de evaluación adicional, comenzará a bajarlo, lo que puede llevar algún tiempo hasta que se complete.
6 Configure los límites de evaluación de contenidos preferidos para el sistema de evaluación adicional.
7 Para actualizar la información de clasificación, también necesita "Actualización".

NOTA:

• Puede descargar el sistema de evaluación adicional V-Chip sólo cuando su TV esté recibiendo una señal digital.
• Cuando descargue el sistema de evaluación adicional, puede llevar un tiempo hasta que se complete.
• El sistema de información y evaluación V-Chip no están determinados o controlados por el TV.
• El sistema de evaluación estándar V-Chip está disponible ya sea que el TV reciba una señal digital o no, y bloquea programas analógicos y digitales. Para establecer un nivel de restricción usando el sistema de evaluación estándar V-Chip seleccione Fijar V-Chip en el paso 4.
• El sistema de evaluación V-Chip que se puede descargar de Internet es una tecnología en evolución y puede variar la disponibilidad, el contenido y la forma.
• No puede seleccionar esta función si el TV no recibe señal digital de la estación que está viendo.

Para borrar todos los ajustes de V-Chip

1 Seleccionar "Cerrar", luego presione ▶ o ENTER.
2 Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú Cerrar.

3 Presione ▲ o ▼ para seleccionar "Borr conf chip antivio", luego presione ▶ o ENTER. Aparecerá la pantalla Borr conf chip antivio.
4 Entre la contraseña nueva con los Botones numéricos (0-9), luego presione ENTER. Todos sus ajustes vuelven a la configuración de fábrica.

Subtítulos

¿QUE ES LA RECEPCIÓN DE TEXTO?

Este televisor tiene capacidad para decodificar y mostrar los programas de televisión con emisión de texto. Esta función mostrará el texto en pantalla para los usuarios con problemas de audición o traducirá y mostrará el texto que se encuentre en otra lengua.

Leyendas: Este modo de recepción de texto mostrará el texto en pantalla en inglés u otra idioma. Generalmente, los teletextos en idioma inglés se transmiten en C1 y en otros idiomas se transmiten en C2.

Texto: El modo Text Captación Cerrada (teletexto) suele llenar la mitad de la pantalla con la horario de programación y demás información.

1 Seleccionar "Configurar", luego presione ▶ o ENTER.
2 Presione ▲ o ▼ para seleccionar “Captación Cerrada”, luego presione ▶ o ENTER. Aparece la pantalla del menú Captación Cerrada.
3 Presione ◀ o ▶ para seleccionar "Ajuste de Subtitulos" en "On". On: Se muestran subtítulos en la pantalla. Off: No se muestran subtítulos en la pantalla.
4 Presione ▲ o ▼ para seleccionar “Captación Analoga” o “Captación Digital”.

Cuando selecciona "Captación Analoga", puede elegir entre C1, C2, C3, C4, T1, T2, T3 y T4.

Cuando selecciona "Captación Digital", puede elegir entre CS1, CS2, CS3, CS4, CS5 y CS6.

5 Presione ◀ o ▶ para seleccionar el modo de Captación Cerrada deseado para Digital y Captación Analoga.
6 Presione ▲ o ▼ para seleccionar “Prioridad de Subtítulo”, luego presione ◀ o ▶ para seleccionar “Subtítulo Dig” o “Subtítulo Ana”.

NOTA:

- Según la señal de emisión, algunos textos analógicos funcionarán con una señal de emisión digital. Este paso impide que dos tipos de textos se sobrepongan.

NOTA:

• Si el programa o el vídeo seleccionado no dispone de teletexto, no aparecerá texto en la pantalla.
• Si no hay texto disponible en su área, tal vez aparezca un rectángulo negro en pantalla. De ser así, ponga Ajuste de Subtitulos en "Off".

• Cuando seleccione la recepción de texto, las leyendas aparecerán durante 10 segundos aproximadamente.

• Si no se recibe la señal de emisión de texto, no aparecerán leyendas, pero el televisor permanecerá en el modo de recepción de texto.

• Ocasionalmente podrán aparecer faltas de ortografía o caracteres extraños durante la recepción de texto. Esto es normal en este modo, especialmente con los programas en vivo. Esto se debe a que durante los programas en vivo, los textos son ingresados sin edición, ya que no hay tiempo para la misma. Estas transmisiones no dan tiempo para ediciones.
• Cuando las leyendas estén en pantalla puede ser que las indicaciones de funciones como volumen y silenciamiento no aparezcan ya que interferirían con las leyendas.
• Algunos sistemas de TV cable y sistemas de protección contra copias pueden interferir con la señal de emisión de texto.
• Si utiliza una antena interior o si la recepción del TV es muy insuficiente, el texto de las emisiones puede no aparecer o mostrar caracteres extraños y errores de ortografía. En tal caso, ajuste la antena para mejorar la recepción o utilice una antena externa.
• La pantalla del menú Captación Cerrada también se visualizará presionando CCD en el mando a distancia.

Subtítulos avanzados

Cuando ha seleccionado Progr. Pers. como método de pantalla, puede configurar las funciones que siguen a continuación:

Esta función está diseñada para personalizar únicamente el teletexto digital.

1 Seleccionar "Configurar", luego presione ▶ o ENTER.
2 Presione ▲ o ▼ para seleccionar "Captación Cerrada", luego presione ▶ o ENTER. Aparece la pantalla del menú Captación Cerrada.
3 Presione ◀ o ▶ para seleccionar "Ajuste de Subtitulos" en "On".
4 Presione ▲ o ▼ para seleccionar "Progr. Titulo Digital", luego presione ◀ o ▶ para seleccionar "Progr. Pers.".
5 Presione ▲ o ▼ para seleccionar "Subtítulos avanzados", luego presione ▶ o ENTER. Aparecerá el menú Subtítulos avanzados.
6 Presione ▲ o ▼ para seleccionar el ítem deseado, luego presione ◀ o ▶ para cambiar el ajuste.

Puede seleccionar los siguientes elementos y opciones de configuración.

Tamaño Auto, Pequeño, Normal, Grande Subtítulo: Tipo Texto Auto, Estilo1, Estilo2, Estilo3, Subtítulo: Estilo4, Estilo5, Estilo6, Estilo7

Borde Texto Auto, Ninguno, Elevado, Oprimido, Subtítulo: Uniforme, Sombra Izq., Sombra Der.

Color Texto Auto, Negro, Blanco, Rojo, Verde, Subtítulo: Azul, Amarillo, Magenta, Azul verde

Opacidad Auto, Sólido, Transparente, del Texto: Translúcido, Flashing

Color de Fondo: Auto, Negro, Blanco, Rojo, Verde, Azul, Amarillo, Magenta, Azul verde

Opacidad Auto, Sólido, Transparente, del Fondo: Translúcido, Flashing

NOTA:

• No es posible ajustar "Color Texto Subtítulo" y "Color de Fondo" con el mismo color simultáneamente.
• No es posible ajustar "Opacidad del Texto" y "Opacidad del Fondo" al modo "Transparente".

Configuración del tamaño de la imagen

Puede cambio en toda una variedad de tamaños de imagen —Natural, Dimensión Cine1, Dimensión Cine2, Dimensión Cine3, Completo y Función nativa.

Configuración del tamaño de la imagen

1 Seleccionar "Imagen", luego presione ▶ o ENTER.
2 Presione ▲ o ▼ para seleccionar "Tamano Imagen", luego presione ▶ o ENTER para visualizar el menú Tamano Imagen. Presione ▲ o ▼ o los correspondientes Botones numéricos (0-4) para seleccionar el tamaño de la imagen deseado, de la forma descrita en la próxima página.

NOTA:

• El tamaño de la imagen seleccionable puede variar dependiendo de la fuente de entrada o de la señal de emisión.
• La pantalla del menú Tamano Imagen también se visualizará presionando PICTURE SIZE en el mando a distancia.

Natural

En muchos casos, esta imagen muestra el tamaño estándar 4:3 con una barra lateral negra.

Dimensión Cine1 (para formatos de programa 4:3)

Para llenar la pantalla, los bordes derecho e izquierdo se extienden, no obstante, el centro de la imagen permanece próximo a su relación anterior. Puede que desaparezca el borde superior e inferior de la imagen.

Dimensión Cine2 (para programas letter box)

La imagen completa se amplía de forma uniforme: se estira tanto a lo largo como a la ancho (conserva su proporción original).

Puede que desaparezca el borde superior e inferior de la imagen.

Dimensión Cine3 (para programas letter box con subtítulos)

Para llenar el ancho de la pantalla, ésta se extiende en horizontal. No obstante; sólo se estira ligeramente por la parte superior e inferior.

Puede que desaparezca el borde superior e inferior de la imagen.

Completo (para programas en formato 16:9)

El formato Completo permite visualizar el máximo tamaño de la imagen.

Función nativa (solo para el modo de PC)

Detecta la resolución de la señal de la imagen y se mostrará en la pantalla con la misma cantidad de pixeles.

NOTA:

• Algunas transmisiones de alta definición y/o digitales pueden no permitirle cambiar el tamaño de la imagen.
• En el modo HDMI o COMPONENT, con velocidad de escaneado 720p, 1080i o 1080p (solo HDMI) sólo las funciones Dimensión Cine2 y Completo están disponibles.
• En modo PC, solamente los tamaño de la imagen Natural, Completo y Función nativa están disponibles. En modo PC (WXGA), solamente los tamaño de la imagen Completo y Función nativa están disponibles.

Disturbios de recepción

La mayoría de los tipos de interferencia de televisión pueden ser solucionados ajustando la altura y la posición de la antena de VHF/UHF. Para obtener los mejores resultados se recomiendan las antenas exteriores. Los tipos más comunes de interferencia de televisión están mostrados abajo. Si aparece uno de estos síntomas cuando el TV está conectado a un sistema de TV cable, el disturbio puede ser causado por la compañía local emisora de TV cable.

IGNICIÓN

Aparecen manchas negras o bandas horizontales y la imagen puede ondular o ser inestable. Es generalmente causado por interferencia proveniente de los sistemas de encendido de los automóviles, lámparas de neón o máquinas herramientas de CA y artículos electrodomésticos tales como taladros y secadores de cabello.

Los fantasmas son causados por una señal de televisión que fluye por dos vías. Una es la vía directa y la otra es la reflejada por los edificios altos, colinas u otros objetos grandes. El cambiar la dirección o posición de la antena puede mejorar la recepción.

Si el TV está ubicado lejos de la estación de TV, en un área de recepción limitada donde la señal es débil, pueden aparecer pequeños puntos en la imagen.

Si la señal es extremadamente débil, puede ser necesario instalar una antena externa más grande.

INTERFERENCIA DE RADIO FRECUENCIA (RFI)

Causada por radios de dos vías, este tipo de interferencia produce ondulaciones que se mueven o líneas diagonales en la imagen. En algunos casos puede causar pérdida de contraste de la misma. El cambiar la dirección y la posición de la antena, o la instalación de un filtro de RFI puede mejorar la imagen.

VARIACIÓN DEL TAMAÑO DE LA IMAGEN

Una pequeña variación del tamaño de la imagen es normal cuando usted ajusta los controles de Contraste o Brillo.

Para evitar incendios o peligros de choques eléctricos, desconecte el TV de la fuente de CA antes de la limpieza. El acabado del gabinete puede limpiarse con un paño suave y un jabón suave, igual que con otros muebles. Tome precauciones cuando limpia o pasa un paño en las partes de plástico.

Consulte la siguiente lista de localización de errores si experimenta problemas con su unidad. Consulte con su concesionario local o tienda de servicio si continúan los problemas. Compruebe que se han hecho correctamente todas las conexiones cuando utilice el equipo con otros aparatos.

SÍNTOMA POSIBLE SOLUCIÓN
El TV no funciona.	Verifique que el cable de alimentación esté conectado.Pruebe con otro tomacorriente de CA.La alimentación está desconectada; revise el fusible o el interruptor automático.Desconecte la unidad, y vuelva a conectarla al cabo de una hora.
Sonido de baja calidad o ausencia de sonido.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique los ajustes de volumen (volumen o silenciamiento).Determine si hay posibles fuentes de interferencia.
Imagen de baja calidad o ausencia de imagen.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.Revise las conexiones de la antena o sistema TV cable; reoriente la antena.Determine si hay posibles fuentes de interferencia.Verifique los ajustes de los controles de imagen.
Mala recepción en algunos canales.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.La señal de la estación es débil; reoriente la antena.Determine si hay posibles fuentes de interferencia.
Mala definición de los colores o ausencia de color.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.Verifique los ajustes de los controles de imagen.Revise las conexiones de la antena o sistema TV cable; reoriente la antena.Determine si hay posibles fuentes de interferencia.
La imagen presenta oscilación o desplazamiento.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.El servicio TV cable está transmitiendo una señal codificada.Ajustar antena.

SÍNTOMA PÓSIBLE SOLUCIÓN
Problemas con la pantalla en emisiones digitales.	Compruebe la potencia de la señal digital.•
No hay recepción de TV cable.	Revise todas las conexiones del sistema TV cable.Ajuste la opción Antena/Cable al modo Cable.La estación o el servicio de TV cable están con problemas; sintonice otra estación.
Aparecen barras horizontales o verticales en la pantalla.	Controle las conexiones de la antena, ajuste o redireccione la antena.Determine si hay posibles fuentes de interferencia.
La recepción no es posible más allá del canal 13.	Asegúrese de que la opción de menú Tipo de Señal está en el modo apropiado.Si está usando una antena, revise las conexiones de la antena de UHF.
El control remoto no opera.	Las pilas están débiles o agotadas, o han sido insertadas en forma incorrecta.El mando a distancia está fuera del alcance, acérquese a la TV (15 pies).Asegúrese de apuntar la unidad de control remoto hacia el sensor de control remoto.Asegúrese de que no hay obstáculos entre el mando a distancia y la TV.Verifique que el cable de alimentación esté conectado.
El televisor se apaga.	El temporizador de desactivación automática ha sido activado.El suministro de energía se ha interrumpido.
La función de subtítulo cerrado no está activada.	Estación de TV está experimentando problemas o programa sintonizado no está en modo de subtítulo cerrado. Pruebe en otro canal.Verifique la conexión de TV cable o antena VHF/UHF, reposicione o gire la antena.Configure Subtítulos Ocultos en el menú.
El idioma deseado no se muestra.	Seleccione el idioma apropiado en las opciones del menú.

RUIDO EN BLOQUE / IMÁGENES CONGELADAS

Puede aparecer en pantalla ruido en bloque o imágenes congeladas a causa de señales débiles, interferencias de sistemas de encendido de automóviles, luces de neón o herramientas y aparatos impulsados por corriente alterna como taladros o secadores.

SANSUI®

PARA SERVICIO AL CLIENTE, AYUDA ADICIONAL PARA LA INSTALACION Y PARA LA OPERACION, O PARA ORDENAR ACCESORIOS POR FAVOR LLAME:

01-800-832-4065

CUANDO LLAME A SERVICIO AL CLIENTE, POR FAVOR TENGA A MANO EL NÚMERO

DE SU MODELO

O ESCRIBA A:

ORION SALES, INC.

3471 N. UNION DR.

OLNEY, ILLINOIS 62450

PARA INFORMACIÓN SOBRE OTROS PRODUCTOS O PARA ORDENAR ACCESORIOS,

POR FAVOR VISITE NUESTRO SITIO WEB EN

www.orionsalesinc.com

GENERALIDADES

Alimentación de energía: 120V CA, 60Hz

Consumo de energía: En operación: 59 Vatios

Stand by: 0,3 Vatios

Dimensiones: Ancho: 778 mm (30-5/8 pulgadas)

Alto: 543,6 mm (21-3/8 pulgadas)

Profundidad: 214 mm (8-7/16 pulgadas)

Temperatura de operación: 5°C - 40°C

Humedad de funcionamiento: Menos de 80% RH

Tipo: 801,3mmV (32" clase/31,55" diagonal)

Método de visualización: Pantalla de LCD en color TFT de transmisión

Número de píxeles: 1366 (H) × 768 (V)

Sistema de transmisión: Sistema US M

ATSC estándar (8VSB), QAM

Canales de recepción: VHF 2-13

UHF 14-69

CATV 14-36 (A)-(W)

37-59 (AA)-(WW)

60-85 (AAA)-(ZZZ)

86-94 (86)-(94)

95-99 (A-5)-(A-1)

100-135 (100)-(135)

01 (4A)

Tipo de sintonizador: Frecuencia sintetizada

Entradas: Vídeo: 1,0 V (p-p), 75 ohmios

HDMI: Cable HDMI (conector tipo A)

Cumple con HDCP

Cumple con E-EDID

Velocidades de escaneado sugeridas: 480p, 480i, 720p, 1080i, 1080p

Audio HDMI: PCM de dos canales

Frecuencia de muestreo 32/44,1/48 kHz

16/20/24 bits por muestra

Monitor del PC: Mini-Dsub 15pin

Entrada de antena: Cable coaxial de entrada de VHF/UHF 75 ohmios

Salidas: Salida de audio digital: 0,5V (p-p), 75 ohmios terminados

El diseño y las especificaciones están sujetas a cambio sin previo aviso.

GARANTIA LIMITADA A UN AÑO SOBRE PARTES Y MANO DE OBRA

Cubre unidades nuevas compradas solamente en México

ORION, por conducto de Integral Support S.A. de C.V., ofrece esta garantía al consumidor de productos marca SANSUI contra defectos de fabricación en materiales y mano de obra por un período de un año. Si el producto ORION presenta un defecto dentro del período de garantía, ORION deberá reparar o reemplazar la unidad.

Para asegurar el servicio de garantía, contacte a ORION al 01 800 832 4065 en la República Mexicana de 9 am a 6 pm de Lunes a Viernes, o presentar esta garantía limitada en el lugar de compra o al domicilio ubicado en Av. Patriotismo No.615, Col. Cd. De los Deportes, México 03710, D.F. Tel. [phone]. Deberá presentar la garantía sellada por la tienda o unidad vendedora o el ticket de compra.

Partes y Mano de Obra

Esta garantía ampara la mano de obra, refacciones y componentes de este producto, así como los costos de envío por un período de 12 meses a partir de la fecha de compra original.

Favor de llamar al 01 800 832 4065 o dirigirse al domicilio ubicado en Av. Patriotismo No. 615, Col. Cd. De los Deportes, México 03710, D.F. (55) 5482 0872.

Tipos de Servicio

Unidades 42" (106,70 cm) o más grandes, se repararán en el domicilio del consumidor, favor de llamar al 01 800 832 4065 o dirigirse a al domicilio ubicado en Patriotismo No.615, Col. Cd. De los Deportes, Mexico 03710, D.F. Tel [phone]. El Servicio a domicilio del cliente requiere de un acceso completo y fácil a la unidad y no incluye desinstalación o reinstalación del producto. Sin embargo, en algunos casos, será necesario remitir la unidad al centro de servicio de ORION. ORION cubrirá los costos de envío desde y hacia la misma ubicación del cliente.

Unidades menores a 42" (106,70 cm) podrán ser enviadas o llevadas al domicilio ubicado en Patriotismo No.615, Col. Cd. De los Deportes, México 03710, D.F. Tel. [phone] o llamar al 01 800 832 4065 para poder levantar su orden de servicio y usted será dirigirlo al centro de servicio autorizado más conveniente.

Limitaciones y Exclusions

Esta garantía no será válida en los siguientes casos:

a) Si el producto ha sido utilizado en condiciones distintas a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña al producto.

Modelo

Producto ____

Número de Serie ____

Marca

Prueba de Compra ____

LA PRESENTE GARANTIA ES OTORGADA POR:

ORION a través de Integral Support, S.A. de C.V.

Av. Patriotismo No. 615

Col. Cd. De los Deportes

México 03710, D.F.

R.F.C. ISU0410065JA

Tel. [phone]

ENGLISH

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
