| Tipo de producto | Kit de recorte empotrado para horno microondas |
| Número de modelo | CX153P4MWM |
| Marca | Catálogo |
| Modelo de microondas compatible | CEB515 |
| Opciones de ancho del kit de recorte | 27" y 30" |
| Altura del recorte | 19 1/8" (486 mm) |
| Ancho del recorte (modelo de 27") | 26 7/8" (683 mm) |
| Ancho del recorte (modelo de 30") | 29 3/4" (756 mm) |
| Profundidad mínima (receptáculo fuera del recorte) | 22" (559 mm) |
| Profundidad mínima (receptáculo dentro del recorte) | 23 1/2" (597 mm) |
| Clasificación de potencia | 120 V CA, 60 Hz, 14 A, 1.60 kW |
| Conexión a tierra | Se requiere enchufe con conexión a tierra de 3 clavijas |
| Altura de instalación | Mínimo 36" (914 mm) desde el piso hasta la parte inferior del kit de recorte |
| Espacio libre para el flujo de aire | 1" (25 mm) más allá del borde del marco del kit de recorte |
| Piezas incluidas | Conducto trasero, Conducto inferior, Marco del kit de recorte, 2 rieles, 19 tornillos cortos, 6 tornillos largos para madera |
| Nivel de habilidad recomendado | Habilidades básicas mecánicas y eléctricas |
| Tiempo de instalación | De 1 a 3 horas |
| Número de instaladores recomendados | 2 personas |
| Capacidad de peso de la base | Mínimo 100 libras (45 kg) |
| Materiales | Componentes de metal (acero) y plástico |
| Mantenimiento | Limpiar con un paño húmedo; evitar limpiadores abrasivos |
| Garantía | Problemas de instalación no cubiertos por la garantía |
Preguntas frecuentes - CX153P4MWM Café
Preguntas de los usuarios sobre CX153P4MWM Café
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Accesorios de microondas en formato PDF gratis! Encuentra tus instrucciones CX153P4MWM - Café y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CX153P4MWM de la marca Café.
MANUAL DE USUARIO CX153P4MWM Café
Instrucciones de Instalación
Kits de Horno Microondas con Terminaciones Incorporadas
CX152, CX153
¿Preguntas? Visite nuestro sitio Web en: cafeappliances.com
■ ANTES DE COMENZAR
Lea estas instrucciones en su totalidad y atentamente.
- IMPORTANTE — Conserve estas instrucciones para uso del inspector local.
- IMPORTANTE— Cumpla con todos los códigos y ordenanzas gubernamentales.
- Nota para el Instalador – Asegúrese de que el Comprador conserve estas instrucciones.
- Nota para el Comprador – Conserve estas instrucciones para referencia futura.
- Nivel de habilidad – La instalación de este electrodoméstico requiere un nivel básico de habilidades mecánicas y eléctricas.
- Tiempo de instalación – entre 1 y 3 horas
- La correcta instalación del producto es responsabilidad del instalador.
- Si se producen fallas en el producto debido a una instalación inadecuada, la Garantía no cubrirá las mismas.
- Este kit es para uso en los modelo: CEB515
- El kit y el horno microondas están aprobados para su instalación en forma aislada o sobre cualquier horno eléctrico de pared simple. No monte el mismo de forma adyacente (dentro de los 2 pies) a cualquier cocina, superficie de cocción, horno a gas, u otro microondas
- Este producto se deberá instalar a 3 pies de distancia del piso.
- No altere ni modifique ninguna parte de este kit o del horno.
- Para una instalación más fácil y por cuestiones de seguridad personal, recomendamos que la instalación del horno microondas sea realizada por dos personas.
- Desenchufe el horno microondas antes de intentar instalar este kit.
ADVERTENCIA
Este horno deberá estar
correctamente enchufado en un receptáculo de 3 agujeros y 120V, de acuerdo con lo requerido por el Código de Electricidad Nacional (National Electrical Code).
ADVERTENCIA
Antes de comenzar con la
instalación, apague el interruptor del panel del servicio y bloquee el suministro del servicio a fin de evitar que la corriente se active en forma accidental. Cuando el suministro del servicio no pueda ser bloqueado, ajuste de forma segura un dispositivo de advertencia visible, tal como una etiqueta, al panel del servicio.
PIEZAS INCLUIDAS
| PIEZA CANTIDAD | ||
![]() | Conducto Trasero | 1 |
![]() | Olla de la Base | 1 |
![]() | Kit de Terminaciones | 1 |
![]() | Riel | 2 |
![]() | Tornillos Cortos | 16 requeridos3 adicionales |
![]() | Tornillos Largos de Madera | 4 requeridos2 adicionales |
NOTA: Este kit cuenta con tornillos adicionales a fin de evitar que el técnico necesite tiempo adicional para ubicar un tornillo de reemplazo durante la instalación.
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este electrodoméstico deberá estar conectado a tierra. En caso de que se produzca un cortocircuito, la conexión a tierra reduce el riesgo de descarga eléctrica, brindando un cable de escape de la corriente eléctrica. Este electrodoméstico está equipado con un cable de corriente que posee un cable de conexión a tierra con un enchufe a tierra. El enchufe deberá ser colocado en un tomacorriente correctamente instalado y conectado a tierra. Consulte a un electricista calificado o al personal del servicio técnico en caso de no entender totalmente las instrucciones de conexión a tierra, o en caso de existir dudas de que el electrodoméstico esté correctamente conectado a tierra.
ADVERTENCIA
El uso inadecuado del enchufe de conexión a tierra puede provocar riesgos de descargas eléctricas. No use un prolongador. Si el cable de corriente es demasiado corto, solicite a un electricista calificado o al personal del servicio técnico que instale un tomacorriente cerca del electrodoméstico.
Instalación Permanente y Correcta

REQUISITOS ELÉCTRICOS
La graduación del producto es de 120 volts AC, 60 Hertz, 14 amperes, y 1.60 kilowatts. Este producto se debe conectar a un circuito con un suministro correcto de voltaje y frecuencia. El tamaño del cable deberá ser conforme a los requisitos del Código Eléctrico Nacional o del código local obligatorio con relación a la cantidad de kilowatts. El cable y enchufe de suministro de corriente se deberán conectar a un tomacorriente simple con conexión a tierra de un circuito de entre 15 y 20 amperes. La caja del tomacorriente deberá ser ubicado en el gabinete sobre el horno. La caja del tomacorriente y el circuito de suministro deberán ser instalados por un electricista calificado y cumplir con el Código Eléctrico Nacional o el código local obligatorio.
HERRAMIENTAS QUE NECESITARÁ

■Agujeree con una broca de 3/32"

DIMENSIONES DE LA ABERTURA
| Dimensión | Kit de Terminaciones | Abertura | |
| 27” 30” | |||
| Altura 19 | 1/8 ” 19 | 1/8 ” 17 | 1/8 ± 1/8 ” |
| Ancho 26 | 7/8 ” 29 | 3/4 ” | 2 1/4 ±3/8 ” |
Profundidad mínima con el receptáculo fuera de la abertura – 22"
Profundidad mínima con el receptáculo dentro de la abertura – 23 1/2

La parte inferior del kit con terminación deberá tener un mínimo de 36" desde el piso
Receptáculo de corriente con conexión a tierra, 120 voltios, 60 Hertz
ADVERTENCIA
Este kit con terminación usa el flujo de aire desde la parte
superior, inferior o los costados de la estructura con terminación. Bloquear el flujo de aire puede hacer que el microondas funcione de forma inadecuada y ocasionar daños sobre el mismo.
Deje un espacio de 1" más allá del extremo de la estructura con terminación para brindar el flujo de aire apropiado.
PARA LA INSTALACIÓN SOBRE UN HORNO EMPOTRABLE:
El horno microondas debería ser instalado en una base de contrachapado de 3/8" y contar con el soporte de tirantes equivalentes de 2 x 4 o 1 x 2 en todos los costados. La base deberá poder soportar un mínimo de 100 libras.
1 UBIQUE E INSTALE UNA OLLA DE LA BASE
Coloque la Olla de la Base en la abertura del gabinete frontal del horno microondas y centre la misma sobre la derecha y la izquierda. Empuje hacia atrás hasta que la pestaña frontal quede contra la pared frontal del gabinete. Monte la Olla de la Base usando 3 tornillos cortos.

2 INSTALACIÓN DE LOS RIELES
Desconecte el horno microondas del receptáculo. Retire todo lo que haya dentro del horno microondas, incluyendo el embalaje, Manuales del Propietario, el plato giratorio y el soporte del plato giratorio. Se aplicó una película protectora en algunos hornos microondas y kits con terminaciones. Si cuenta con la misma, retire la película. Dé vuelta el horno microondas y asegure los rieles a la Placa de la Base del horno, insertando 4 tornillos cortos. Asegúrese de no rayar el horno microondas.
Parte Inferior del Horno Microondas

3 INSTALACIÓN DEL CONDUCTO TRASERO
- De forma suave gire el horno microondas hasta su posición vertical.
- Retire el tornillo A.

- Alinee el conducto trasero con la parte trasera del horno microondas, como se muestra.

- Deslice las 2 lengüetas en las ranuras del lado derecho de la parte trasera del horno microondas.
A. Lengüetas del conducto trasero B. Ranuras

- Use 2 tornillos cortos para asegurar la parte superior del conducto trasero hasta la parte trasera del horno microondas, como se muestra.
A. Tornillos cortos (2) B. Conducto trasero C. Parte trasera del horno microondas

- Use 3 tornillos cortos para asegurar la parte trasera del conducto trasero hasta la parte trasera del horno microondas, como se muestra.
A. Tornillos cortos (3) B. Conducto trasero C. Parte trasera del horno microondas

4 INSTALE EL HORNO MICROONDAS
Enchufe el cable de corriente en el tomacorriente. Deslice el ensamble del horno microondas al gabinete de forma cuidadosa, teniendo cuidado de que no haya pellizcos sobre el cable de corriente. Asegúrese de mantener el ensamble centrado a medida que se vuelve a deslizar hacia las lengüetas de los rieles a través de las ranuras de la Olla de la Base. Los extremos superiores de la Olla de la Base deberían ahora estar centrados de derecha a izquierda en la abertura. La Base debería estar ajustada contra el gabinete.

5 CONTROL DE LA NIVELACIÓN
Controle la nivelación colocando un nivel en el frente y los costados del horno microondas. Es posible que sea necesario agregar cuñas de madera debajo de la olla de la base para nivelar el frente del microondas con la parte trasera o un costado con el otro.

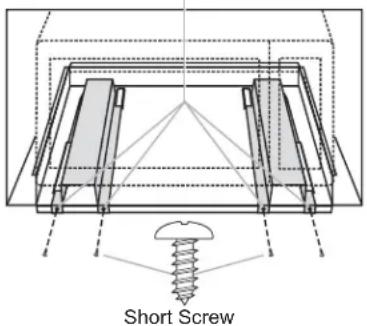

Asegure que la Olla de la Base y las lengüetas frontales del Soporte Inferior estén ajustadas contra el gabinete, y que los agujeros de los tornillos estén alineados. Coloque 4 tornillos cortos a través de la Olla de la Base y los Rieles sobre el gabinete.
Agujeros de Montaje

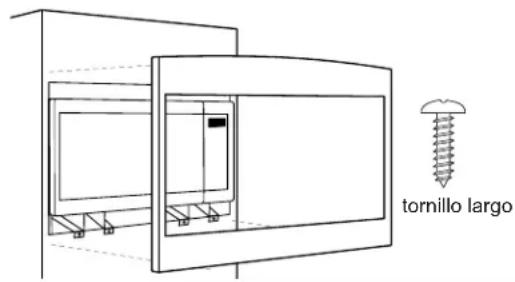

7 INSTALACIÓN DE LA ESTRUCTURA DEL KIT CON TERMINACIONES
- Posicione la estructura ensamblada del Kit con Terminaciones alrededor del horno..
- Haga agujeros piloto usando el taladro (3/22).
- Asegure el Kit con Terminaciones con 4 tornillos largos, a través del kit con terminaciones hasta el gabinete, usando un destornillador manual.
IMPORTANTE - Ubique todos los tornillos antes de comenzar a ajustar el primero. No ajuste en exceso los tornillos, ya que esto podrá ocasionar desalineaciones de las tiras superiores/ laterales.

8 REEMPLACE CUALQUIER ÍTEM FLOJO
- Su kit con terminación se encuentra ahora completamente instalado. Reemplace el plato giratorio y su soporte correspondiente, que fueron retirados del interior del horno microondas.
- Guarde estas instrucciones de instalación y tornillos adicionales para referencia y uso futuro. No los coloque en el horno microondas.
- Reemplace el fusible del hogar o cierre el disyuntor para reiniciar la corriente en el panel del servicio.
LEA DETENIDAMENTE. CONSERVE ESTAS INSTRUCCIONES.
