MA-TK8020TS - Microondas SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de horno microondas empotrado
Marca	Samsung
Modelo	MA-TK8020TS
Altura del recorte	16 3/4" ± 1/16"
Ancho del recorte	25 1/2" + 1/16"
Profundidad del recorte	21 1/2" ± 1/16"
Altura del marco	20 1/16" ± 1/64"
Ancho del marco	29 3/4" ± 1/64"
Profundidad del marco	1 1/4" ± 1/64"
Peso neto del marco	13.2 lb
Requisitos eléctricos	115-120 V CA, 15 A

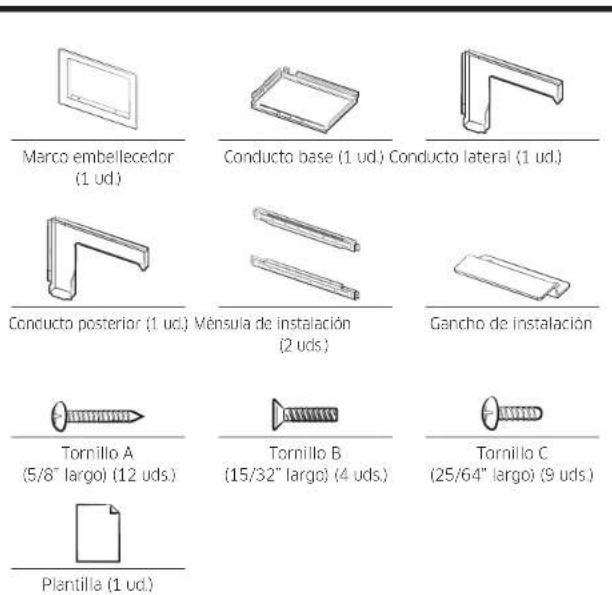

Piezas incluidas	Marco, Base del conducto, Lateral del conducto, Posterior del conducto, 2 soportes de instalación, 12 tornillos A, 1 plantilla

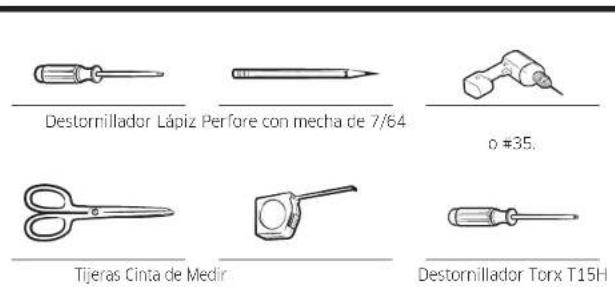

Herramientas necesarias	Destornillador, Lápiz, Taladro con broca 7/64" o #35, Tijeras, Cinta métrica, Destornillador Torx T15H
Tipo de instalación	Empotrado (requiere recorte en el gabinete)
Advertencias de seguridad	Desconecte la alimentación antes de la instalación; use guantes al manipular piezas metálicas

Preguntas frecuentes - MA-TK8020TS SAMSUNG

¿Cuáles son las dimensiones del recorte para el kit de microondas empotrado Samsung MA-TK8020TS?

Las dimensiones del recorte son: Altura 16 3/4" ± 1/16", Ancho 25 1/2" + 1/16", Profundidad 21 1/2" ± 1/16". Siempre mida con cuidado antes de la instalación.

¿Cuál es el requisito eléctrico para este microondas?

El microondas requiere 115-120 V CA, 15 amperios o más. Asegúrese de que el tomacorriente esté correctamente conectado a tierra y sea exclusivo.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador, lápiz, taladro con una broca de 7/64" o #35, tijeras, cinta métrica y un destornillador Torx T15H.

¿El kit incluye el marco?

Sí, el kit incluye un marco, junto con la base del conducto, lateral del conducto, posterior del conducto, soportes de instalación, tornillos y una plantilla.

¿Cuál es el peso neto del marco?

El peso neto del marco es de 13.2 lb. El microondas en sí puede tener peso adicional.

¿Puedo instalar este microondas sin ayuda profesional?

Sí, si se siente cómodo con herramientas básicas y siguiendo instrucciones. Sin embargo, siga todas las precauciones de seguridad, especialmente con respecto al cableado eléctrico.

¿Qué precauciones de seguridad debo tomar durante la instalación?

Desconecte la alimentación antes de perforar paredes para evitar descargas eléctricas. Use guantes al manipular piezas metálicas, ya que pueden ser afiladas.

¿Cómo alineo la plantilla durante la instalación?

Doble la plantilla a lo largo de las líneas marcadas, alinee con los bordes del gabinete y marque los agujeros en las posiciones P1-P8 como se muestra en el manual.

¿Cuál es el propósito de la base del conducto y los laterales del conducto?

La base del conducto y los laterales del conducto forman el sistema de conductos de ventilación para el microondas empotrado. Deben ensamblarse y fijarse al horno antes de deslizarlo en el gabinete.

¿Cuántos tornillos se proporcionan para la instalación?

El kit incluye 12 tornillos A (longitud de 5/8") y tornillos C y Torx adicionales para el montaje del conducto. Las cantidades específicas se detallan en los pasos del manual.

MANUAL DE USUARIO MA-TK8020TS SAMSUNG

Instrucciones de instalación

MA-TK8020**

MA TS020 AA □ DE68 0456A 01 KESizkl J 2017-19-01 第6.15.16

SAMSUNG

Contenido Contenido

ANTES DE COMENZAR 2

Piezas incluidas en los kits 3

Herramientas necesarias 3

Instalación

ANTES DE COMENZAR

Lea estas instrucciones con detenimiento en su totalidad.

IMPORTANTE

• Conserve estas instrucciones para que puedan ser consultadas por el inspector de su localidad.
• Cumpla todos los códigos y coordenadas exigidos por las autoridades pertinentes.
• Asegúrese de desconectar el enchufe del horno de microondas del tomacorriente antes de instalar el kit para empotrar. Retire el plato giratorio de la cavidad del horno.
• El kit incluye piezas metálicas, por lo que debe tener cuidado durante el manejo y la instalación para evitar el riesgo de lesiones.
• No elimine del producto ninguna etiqueta, advertencia o placa adherida permanentemente. Hacerlo puede anular la garantía.

ADVERTENCIA

Los requisitos eléctricos para este horno son 115-120 voltos CA, 15 amperios o superior.

2 Español

Piezas incluidas en los kits

Herramientas necesarias

Instalación

STEP 1

DIMENSIONES DE LA ABERTURA RECORTADA

Altura 16 3/4" ±	1/16"
Ancho 25 1/2" ±	1/16"
Profundidad 21	1/2" ± 1/16"

DIMENSIONES DEL BORDE

Altura 20 1/16" + 1/64"

Ancho 29 3/4" ± 1/64"

Profundidad 1 1/4" ± 1/64"

PESO DEL BORDE

Peso neto 13.23 lb

PASO 2

A:5 1/8" (130 mm)

B:67/8"(175mm)

C:9 3/8" (238.5 mm)

D:823/32" (221.3 mm)

E:7/8" (23 mm)

F:16 1/8"(409.5 mm)

ADVERTENCIA

Para evitar el riesgo de descargas eléctricas, lesiones personales o la muerte:

• Antes de perforar la pared, observe dónde están los tomacorrientes y donde podría estar el cable eléctrico oculto detrás de la pared. PODRÍA RECIBIR UNA DESCARGA ELÉCTRICA si toca el cable eléctrico con la mecha.
• Ubique y desconecte la alimentación de cualquier circuito eléctrico que podría verse afectado por la instalación de este horno.

SI NO DESCONECTA LA ALIMENTACIÓN, PODRÍA RECIBIR UNA DESCARGA ELÉCTRICA.

ADVERTENCIA

Para evitar una lesión física, use guantes cuando manipule las piezas metálicas. Las piezas son afiladas y pueden causar cortes y abrasiones.

1. Pliegue la línea inferior de la plantilla de modo que coincide con la línea del borde del gabinete y marque 6 agujeros en la parte inferior. (P1,2,3,4,7,8)
2. Plicgue la línea superior de la plantilla de modo que coincida con la línea del borde del gabinete y marque 2 agujeros en la parte superior. (P5,6)
3. Luego perfore un agujero piloto en las ocho posiciones con una mecha de 7/64 o #35.

4 Español

1. Ajuste 2 tornillos en el gancho de instalación; use los TORNILLOS A (2 uds.) provistos.

NOTA

Si la mecha es más gruesa, es posible que no pueda instalario.

PASO 3

1. Quite 4 tornillos del lado inferior derecho e izquierdo del panel exterior.

1. Coloque el horno en el conducto base.

1. Ajuste 2 tornillos en el lado trasero con el conducto base; use los TORNILLOS C (2 uds.) provistos.

1. Ajuste 2 tornillos en el lado derecho con el conducto base; use los TORNILLOS C (2 uds.) provistos.

Instalación

1. Ajuste 4 tornillos en el conducto base y el conducto lateral por el lado izquierdo: use los TORNILLOS C (4 uds.) provistos.
2. Quite 2 tornillos C de la parte superior trasera. Además, quite 1 tornillo Torx con el destornillador Torx de la parte inferior trasera. No deseche los tornillos (3 uds.).
3. Ajuste un tornillo Torx y 3 tornillos C en la parte superior trasera.

PASO 5

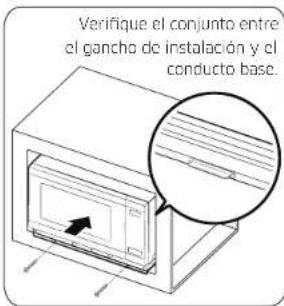

1. Deslice el horno con el conducto base hasta el gabinete hasta que el conducto base toque el frente del gabinete.

2. Enchufe el cable de alimentación en el tomacorriente.

3. Ajuste 2 tornillos en el conducto base y el gabinete; use los TORNILLOS A (2 uds.) provistos.

NOTA

Tenga cuidado cuando coloque el horno en el gabinete ya que este puede moverse.

1. Después de colocar la ménula de instalación de modo que coincida con los agujeros, ajuste ambos mediante los TORNILLOS A (4 uds.) provistos.

6 Español

1. Ajuste los 4 agujeros de la ménsula de instalación; use los TORNILLOS A (4 uds.) provistos.

STEP 6

1. Presione el marco embellecedor en la abertura hasta que los lados encajen en su lugar.

1. Abra la puerta del horno. Ajuste los 4 tornillos del marco embellecedor; use los TORNILLOS B (4 uds.) provistos.
