MA-TK8020TG - Microondas SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Microondas de encimera
Marca	Samsung
Modelo	MA-TK8020TG
Dimensiones (An x Pr x Al)	520 x 440 x 310 mm
Peso neto	12 kg
Alimentación	230 V / 50 Hz
Consumo de energía	1300 W
Potencia de microondas	900 W
Capacidad de la cavidad	28 L
Tipo de control	Táctil + Perilla
Pantalla	LED digital
Funciones	Descongelar, Cocción automática, Temporizador, Bloqueo infantil, Modo Eco
Luz interior	Sí
Plato giratorio	Vidrio, 315 mm de diámetro
Limpieza	Limpiar con paño húmedo; usar detergente suave
Características de seguridad	Bloqueo infantil, apagado automático, bloqueo de puerta
Disponibilidad de repuestos	Plato giratorio, fusible, pestillo de puerta (contactar con soporte de Samsung)
Garantía	1 año (estándar)

Preguntas frecuentes - MA-TK8020TG SAMSUNG

¿Cómo configuro el reloj en mi microondas Samsung MA-TK8020TG?

Presione el botón 'Reloj', luego use el teclado numérico para ingresar la hora actual. Presione 'Reloj' nuevamente para confirmar. Usa un formato de 12 horas.

¿Cuál es el tiempo máximo de cocción que puedo configurar?

Puede configurar hasta 99 minutos y 99 segundos para cocción manual. Para programas automáticos, el tiempo está preestablecido.

¿Cómo uso la función de descongelación?

Presione el botón 'Descongelar', seleccione el peso de los alimentos usando la perilla o el teclado, y presione 'Inicio'. El microondas ajustará automáticamente el tiempo y el nivel de potencia.

¿Puedo usar recipientes de metal en el microondas?

No, los recipientes de metal o el papel de aluminio pueden causar chispas y dañar el microondas. Use vidrio, cerámica o plástico aptos para microondas.

¿Por qué mi microondas no calienta?

Verifique si la puerta está bien cerrada, el cable de alimentación está enchufado y el temporizador está configurado. Si el problema persiste, es posible que el magnetrón o el fusible necesiten reemplazo. Comuníquese con el soporte de Samsung.

¿Cómo limpio el interior?

Limpie el interior con un paño húmedo y detergente suave. Evite limpiadores abrasivos. Para manchas difíciles, caliente una taza de agua con jugo de limón durante 5 minutos, luego limpie.

¿Hay una función de bloqueo infantil?

Sí, mantenga presionado el botón 'Stop/Cancel' durante 3 segundos para bloquear el panel de control. Repita para desbloquear.

¿Qué significan los códigos de error?

Códigos de error comunes: E-01 (puerta abierta), E-02 (fallo de alimentación), E-03 (error de sensor). Consulte el manual para la lista completa o comuníquese con el soporte.

¿Puedo reemplazar el plato giratorio?

Sí, el plato giratorio de vidrio es reemplazable. Puede pedir uno nuevo a través de repuestos de Samsung o distribuidores autorizados.

¿Cómo ajusto el volumen del pitido?

Mantenga presionado el botón 'Sonido' o 'Volumen' (si está disponible) durante 3 segundos. Algunos modelos permiten alternar entre fuerte y silencio. De lo contrario, consulte la configuración de sonido.

MANUAL DE USUARIO MA-TK8020TG SAMSUNG

Instrucciones de instalación

MA-TK8020**

MA TS020 AA □ DE68 0456A 01 KESizkl J 2017-19-01 第6.15.16

SAMSUNG

Contenido Contenido

ANTES DE COMENZAR 2

Piezas incluidas en los kits 3

Herramientas necesarias 3

Instalación

ANTES DE COMENZAR

Lea estas instrucciones con detenimiento en su totalidad.

IMPORTANTE

• Conserve estas instrucciones para que puedan ser consultadas por el inspector de su localidad.
• Cumpla todos los códigos y coordenadas exigidos por las autoridades pertinentes.
• Asegúrese de desconectar el enchufe del horno de microondas del tomacorriente antes de instalar el kit para empotrar. Retire el plato giratorio de la cavidad del horno.
• El kit incluye piezas metálicas, por lo que debe tener cuidado durante el manejo y la instalación para evitar el riesgo de lesiones.
• No elimine del producto ninguna etiqueta, advertencia o placa adherida permanentemente. Hacerlo puede anular la garantía.

ADVERTENCIA

Los requisitos eléctricos para este horno son 115-120 voltos CA, 15 amperios o superior.

2 Español

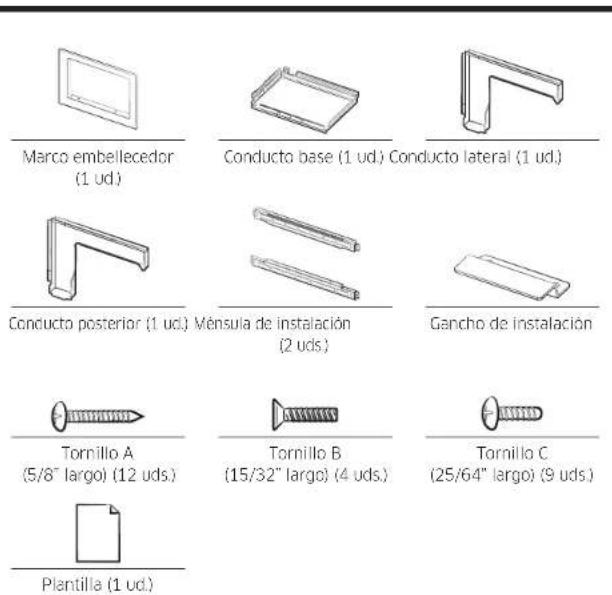

Piezas incluidas en los kits

Herramientas necesarias

Instalación

STEP 1

DIMENSIONES DE LA ABERTURA RECORTADA

Altura 16 3/4" ±	1/16"
Ancho 25 1/2" ±	1/16"
Profundidad 21	1/2" ± 1/16"

DIMENSIONES DEL BORDE

Altura 20 1/16" + 1/64"

Ancho 29 3/4" ± 1/64"

Profundidad 1 1/4" ± 1/64"

PESO DEL BORDE

Peso neto 13.23 lb

PASO 2

A:5 1/8" (130 mm)

B:6 7/8" (175 mm)

C:9 3/8" (238.5 mm)

D:823/32" (221.3 mm)

E:7/8" (23 mm)

F:16 1/8"(409.5 mm)

ADVERTENCIA

Para evitar el riesgo de descargas eléctricas, lesiones personales o la muerte:

• Antes de perforar la pared, observe dónde están los tomacorrientes y donde podría estar el cable eléctrico oculto detrás de la pared. PODRÍA RECIBIR UNA DESCARGA ELÉCTRICA si toca el cable eléctrico con la mecha.
• Ubique y desconecte la alimentación de cualquier circuito eléctrico que podría verse afectado por la instalación de este horno.

SI NO DESCONECTA LA ALIMENTACIÓN, PODRÍA RECIBIR UNA DESCARGA ELÉCTRICA.

ADVERTENCIA

Para evitar una lesión física, use guantes cuando manipule las piezas metálicas. Las piezas son afiladas y pueden causar cortes y abrasiones.

1. Pliegue la línea inferior de la plantilla de modo que coincide con la línea del borde del gabinete y marque 6 agujeros en la parte inferior. (P1,2,3,4,7,8)
2. Plicgue la línea superior de la plantilla de modo que coincida con la línea del borde del gabinete y marque 2 agujeros en la parte superior. (P5,6)
3. Luego perfore un agujero piloto en las ocho posiciones con una mecha de 7/64 o #35.

4 Español

1. Ajuste 2 tornillos en el gancho de instalación; use los TORNILLOS A (2 uds.) provistos.

NOTA

Si la mecha es más gruesa, es posible que no pueda instalario.

PASO 3

1. Quite 4 tornillos del lado inferior derecho e izquierdo del panel exterior.

1. Coloque el horno en el conducto base.

1. Ajuste 2 tornillos en el lado trasero con el conducto base; use los TORNILLOS C (2 uds.) provistos.

1. Ajuste 2 tornillos en el lado derecho con el conducto base; use los TORNILLOS C (2 uds.) provistos.

Instalación

1. Ajuste 4 tornillos en el conducto base y el conducto lateral por el lado izquierdo: use los TORNILLOS C (4 uds.) provistos.
2. Quite 2 tornillos C de la parte superior trasera. Además, quite 1 tornillo Torx con el destornillador Torx de la parte inferior trasera. No deseche los tornillos (3 uds.).
3. Ajuste un tornillo Torx y 3 tornillos C en la parte superior trasera.

PASO 5

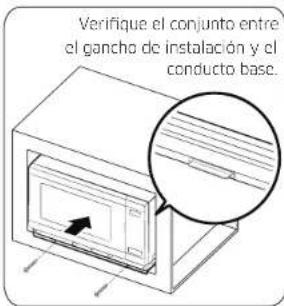

1. Deslice el horno con el conducto base hasta el gabinete hasta que el conducto base toque el frente del gabinete.

2. Enchufe el cable de alimentación en el tomacorriente.

3. Ajuste 2 tornillos en el conducto base y el gabinete; use los TORNILLOS A (2 uds.) provistos.

NOTA

Tenga cuidado cuando coloque el horno en el gabinete ya que este puede moverse.

1. Después de colocar la ménula de instalación de modo que coincida con los agujeros, ajuste ambos mediante los TORNILLOS A (4 uds.) provistos.

6 Español

1. Ajuste los 4 agujeros de la ménsula de instalación; use los TORNILLOS A (4 uds.) provistos.

STEP 6

1. Presione el marco embellecedor en la abertura hasta que los lados encajen en su lugar.

1. Abra la puerta del horno. Ajuste los 4 tornillos del marco embellecedor; use los TORNILLOS B (4 uds.) provistos.
