125.81214610 - Aspiradora KENMORE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora de canister con PowerMate®
Número de modelo	125.81214610
Marca	Kenmore
Fuente de alimentación	120 V, 60 Hz CA, enchufe polarizado
Amperaje	12 A (típico)
Dimensiones (Al x An x Pr)	Aproximadamente 12 x 15 x 12 pulgadas (canister)
Peso	Aproximadamente 15 libras
Longitud del cable	20 pies (típico, devanado automático)
Recolección de polvo	Bolsa de polvo desechable (Estilo Q, tipo 20-53013 o 20-54321)
Filtración	Filtro de seguridad del motor (lavable), Filtro de escape HEPA (reemplazable)
Accesorios incluidos	Cepillo para pisos, Herramienta para rincones, Cepillo para polvo, Soporte para accesorios
Características de PowerMate®	Altura de la pila ajustable (XLO, LO, MED, HI), Limpiadores de bordes, Protector de sobrecarga
Controles del mango	Interruptor de encendido/apagado de 2 vías (ALFOMBRA/PISO), Control de succión
Características adicionales	Protector térmico, Botón de rebobinado del cable, Almacenamiento de accesorios a bordo
Garantía	Garantía limitada de 1 año (90 días para uso no doméstico)
Línea de ayuda	1-877-531-7321 (8 am-5 pm hora del Este, lunes a viernes)
Piezas de repuesto	Bolsas de polvo (20-53013, 20-54321), Filtro de escape (20-86880), Filtro de seguridad del motor (20-50104), Conjunto del agitador (KC84REEJZ000), Correa (no especificada en el manual)
Fabricante	Sears Brands Management Corporation, Hoffman Estates, IL 60179 EE. UU.

Preguntas frecuentes - 125.81214610 KENMORE

¿Cómo cambio la bolsa de polvo?

Apague y desconecte la aspiradora. Retire la manguera, presione el botón de liberación de la cubierta y levante la cubierta del canister. Saque la bolsa vieja, asegurándose de que el soporte de la bolsa se voltee hacia adelante. Inserte una bolsa nueva (tipo 20-53013 o 20-54321) deslizando la lengüeta de cartón en las ranuras hasta que encaje. Meta la bolsa hacia adentro, cierre la cubierta y vuelva a colocar la manguera.

¿Cómo limpio el filtro de seguridad del motor?

Después de quitar la bolsa de polvo, levante el retenedor de goma y saque el filtro de seguridad del motor. Lávelo con agua tibia y jabón, enjuáguelo bien y déjelo secar completamente. No lo ponga en el lavavajillas. Deslícelo de nuevo en su lugar debajo de las costillas.

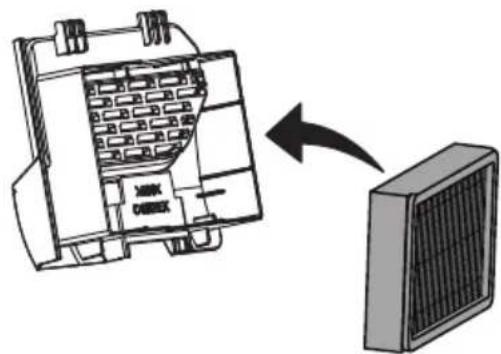

¿Con qué frecuencia debo reemplazar el filtro de escape?

Reemplace el filtro de escape HEPA cuando toda la superficie esté cubierta uniformemente de polvo. No se puede lavar. Para reemplazarlo, suelte el pestillo, tire hacia abajo de la cubierta, retire el cartucho viejo e inserte uno nuevo (pieza 20-86880) con el sello de goma hacia arriba. Vuelva a colocar la cubierta.

¿Qué debo hacer si el PowerMate® deja de funcionar?

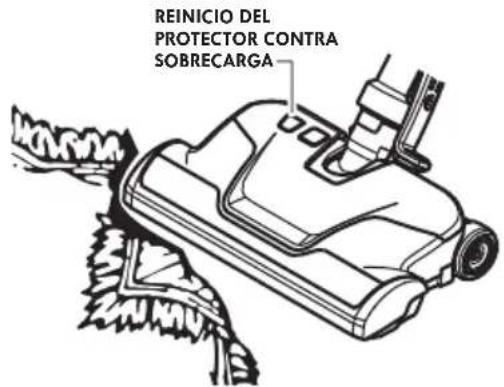

Primero, verifique si el protector de sobrecarga se disparó. Apague y desconecte la aspiradora, retire cualquier residuo atascado y presione el botón RESTABLECER PROTECTOR DE SOBRECARGA. Si aún no funciona, inspeccione la correa y el agitador en busca de desgaste o bloqueo. El interruptor del mango debe estar en la posición ALFOMBRA para que el agitador funcione.

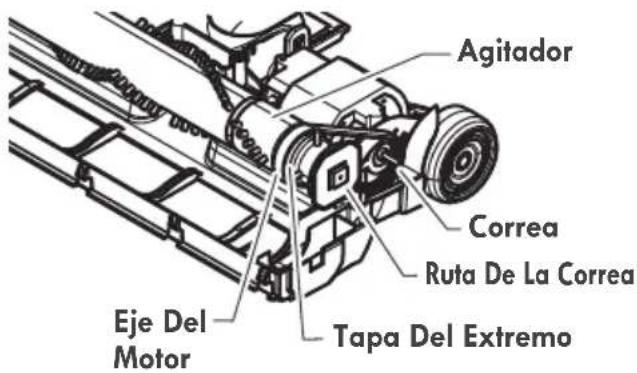

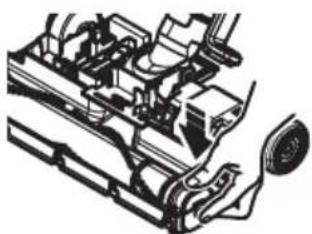

¿Cómo cambio la correa y limpio el agitador?

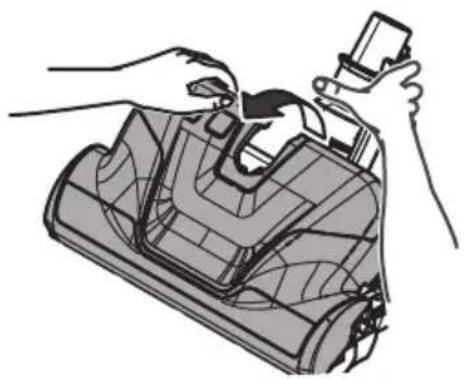

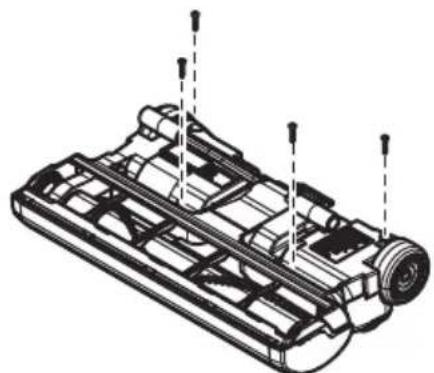

Apague y desconecte la aspiradora. Retire los cuatro tornillos en la parte inferior del PowerMate®, luego suelte los pestillos laterales y traseros para levantar la cubierta. Levante el conjunto del agitador y retire la correa desgastada. Limpie el cabello y los residuos del agitador y las tapas de los extremos. Instale una correa nueva sobre el eje del motor y el recorrido de la correa, luego vuelva a ensamblar.

¿Qué hace el control de succión y cómo lo ajusto?

El control de succión está en la base del mango. Girarlo abre un orificio de flujo de aire para reducir la succión en alfombras ligeras y cortinas, o lo cierra para aumentar la succión en alfombras y tapicería. Ajuste según sea necesario para diferentes superficies.

¿Cómo uso los accesorios?

Para usar los accesorios, primero retire el mango o el tubo del PowerMate®. Deslice el accesorio deseado (herramienta para rincones, cepillo para polvo o cepillo para pisos) sobre el tubo o mango. Consulte la Tabla de uso de accesorios en el manual para usos recomendados: herramienta para rincones para esquinas, cepillo para polvo para muebles, cepillo para pisos para pisos desnudos.

¿Qué debo hacer si la aspiradora se sobrecalienta y se apaga?

El protector térmico apaga automáticamente el motor si una obstrucción restringe el flujo de aire. Apague y desconecte la aspiradora, déjela enfriar durante unos 50 minutos. Verifique y elimine cualquier obstrucción en la manguera, el tubo o el PowerMate®. Asegúrese de que los filtros estén limpios. Después de enfriar, enchufe y reinicie. Si aún no funciona, comuníquese con un centro de servicio.

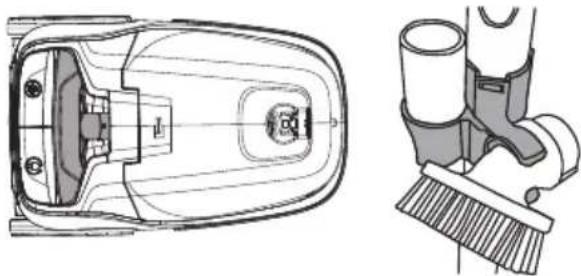

¿Cómo guardo la aspiradora?

Para guardarla, coloque el PowerMate® plano y deslice el gancho de almacenamiento en forma de U del tubo en la ranura del canister. El canister se puede almacenar verticalmente. Desconecte la manguera del tubo y del canister para evitar tensión, y enrolle la manguera sin apretar.

¿Qué cubre la garantía de Kenmore?

La aspiradora tiene una garantía limitada de 1 año a partir de la fecha de venta contra defectos de material o mano de obra. Las reparaciones o el reemplazo son gratuitos con prueba de compra. No cubre artículos consumibles (filtros, correas, bolsas, bombillas), daños por mal uso o mantenimiento inadecuado, o modificaciones no autorizadas. Para obtener más detalles, visite www.kenmore.com/warranty.

MANUAL DE USUARIO 125.81214610 KENMORE

Antes De Usar Su Nueva Aspiradora ....2

Garantía De La Aspiradora Kenmore ....3

Importantes Instrucciones De Seguridad ....4

Piezas Y Características .....5-7

Instrucciones De Montaje 8

Instrucciones De Uso....9-13

Desempeño/características De Seguridad .....14

Cuidado Del Contenedor....15-18

Cuidado Del Equipo PowerMate ^® ..... 19-21

Resolución De Problemas .....22-23

ANTES DE USAR SU NUEVA ASPIRADORA

Lea esta guía. Le ayudará a ensamblar y utilizar su nueva aspiradora Kenmore de la manera más efectiva y segura posible.

Para obtener más información sobre el cuidado y uso de la aspiradora, llame a la línea de ayuda al 1-877-531-7321. Necesitará el modelo completo y los números de serie al solicitar información. El modelo de su aspiradora y los números de serie se ubican en la placa de modelo y número de serie.

Utilice el espacio a continuación para anotar el número de modelo y número de serie de su nueva aspiradora Kenmore.

N° de modelo

N° de serie ____

Fecha de compra ____

Guarde este libro y su boleta (recibo) de venta en un lugar seguro para usarlos como referencia a futuro.

LISTA DE EMPAQUE

Su ASPIRADORA KENMORE posee las siguientes piezas y componentes ensamblados por separado en la caja:

• Aspiradora con contenedor (con cepillo para pisos)
• PowerMate®
• Herramienta para grietas
• Manilla y conjunto de piezas de la manguera
• Guía de uso y cuidado
• Cepillo para limpiar polvo
• Soporte de fijación

GARANTÍA DE LA ASPIRADORA KENMORE

GARANTÍA LIMITADA KENMORE

DURANTE UN AÑO a contar de la fecha de compra, este aparato está garantizado contra defectos de fabricación al estar instalado, operado y mantenido correctamente según las instrucciones incluidas.

CON LA PRUEBA DE VENTA, un producto defectuoso recibirá una reparación gratuita o un cambio a opción del vendedor.

Para conocer la cobertura de la garantía y obtener un reemplazo gratuito, visite el sitio Web www.kenmore.com/warranty

Esta garantía se aplica durante sólo 90 DÍAS a contar de la fecha de venta sólo en caso de que el aparato no se utilice para propósitos distintos al uso doméstico privado.

Esta garantía SÓLO cubre defectos de materiales y fabricación; por lo tanto NO cubre:

1. Artículos desechables que puedan desgastarse con el uso normal, incluyendo, pero no limitándose a, filtros, correas, bolsas o ampolletas de base atornillable.
2. A un técnico de servicio que limpie o realice mantenimiento al aparato, o bien que instruya al usuario sobre la instalación, operación y mantenimiento correctos del aparato.
3. Llamadas de servicio para corregir la instalación del aparato no realizada por agentes de servicio autorizados por Sears, o para reparar problemas con fusibles domésticos, automáticos, cableado doméstico y sistemas de cañerías o suministro de gas provocados por tal instalación.
4. Daños a o fallas de este aparato provocados por una instalación no realizada por agentes de servicio autorizados por Sears, incluyendo una instalación realizada de manera tal que no cumpla con los códigos eléctricos, de gas o de cañerías.
5. Daños a o fallas de este aparato, incluyendo decoloración u óxido superficial, en caso de no ser operado o mantenido siguiendo las instrucciones incluidas.
6. Daños a o fallas de este aparato, incluyendo decoloración u óxido superficial provocados por accidentes, alteraciones, abuso, mal uso o un uso distinto a aquel para el cual se fabricó el producto.
7. Daños a o fallas de este aparato, incluyendo decoloración u óxido superficial provocados por el uso de detergentes, limpiadores, químicos o utensilios que no sean los recomendados en las instrucciones incluidas con el producto.
8. Daños a o fallas de este aparato o sistemas provocados por modificaciones no autorizadas al aparato.
9. Reparaciones a un aparato si falta su placa de modelo o número de serie, si ésta se encuentra alterada o si no se puede determinar con facilidad la presencia del logo de certificación apropiado.

Renuncia de responsabilidad a las garantías implícitas; limitación de actos reparatorios El único y exclusivo acto reparatorio del cliente bajo esta garantía limitada será la reparación del producto o su cambio según lo aquí indicado. Las garantías implícitas, incluyendo garantías de mercantibilidad o aptitud para un propósito particular están limitadas a un año, o al periodo más breve que la ley permita. El vendedor no será responsable por daños incidentales o consecuentes. Algunos estados y provincias no permite la exclusión o limitación de daños incidentales o consecuentes, o bien la limitación de la duración de las garantías implícitas de mercantibilidad o aptitud, por lo cual estas exclusiones o limitaciones podrían no aplicarse a usted.

Esta garantía se aplica sólo mientras este aparato se utilice en los Estados Unidos.

Esta garantía le entrega derechos legales específicos que pueden variar según su estado (podría tener otros derechos adicionales).

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Lea todas las instrucciones de esta guía antes de ensamblar o usar su aspiradora.

ADVERTENCIA:

Su seguridad es importante para nosotros. Para reducir el riesgo de incendio, descarga eléctrica, lesiones a personas o daños al utilizar su aspiradora, siga las precauciones de seguridad básicas, incluidas las siguientes:

Utilice su aspiradora sólo como se describe en esta guía. Utilice solo los aditamentos recomendados por Sears.

Desconecte el suministro de alimentación antes de reparar o limpiar la zona de cepillado.

No hacerlo podría provocar que el cepillo se encienda inesperadamente, lo cual podría provocar lesiones personales causadas por las piezas móviles.

No deje la aspiradora sin supervisión en caso de que esté conectada. Desconéctela del tomacorriente cuando no esté en uso y antes de realizarle mantenimiento.

Para reducir el riesgo de descarga eléctrica, no utilice el aparato en exteriores ni sobre superficies húmedas.

No permita que se utilice como un juguete. Se debe prestar estricta atención cuando el aparato lo usen niños o cuando se use cerca de ellos.

No utilizar si el enchufe o cable están dañados. Si la aspiradora no funciona como debiera o si se ha caído, dañado, dejado en exteriores o sumergido bajo el agua, llévela a un centro de servicio Sears.

No jale o transporte utilizando el cable como manija, no apriete el cable al cerrar puertas ni lo jale cerca de bordes afilados o esquinas.

No use la aspiradora sobre su cable. Mantenga el cable alejado de superficies calientes.

No desconecte jalando el cable. Para desconectarlo tire del enchufe, no del cable.

No manipule el enchufe o la aspiradora con las manos mojadas.

No ponga objetos sobre las aberturas.

No utilizar si las aberturas están bloqueadas; mantenga las aberturas libres de polvo, pelos, pelusas y cualquier cosa que pueda reducir el flujo de aire.

Mantenga su pelo, ropas holgadas, dedos y partes de su cuerpo lejos de las aberturas y piezas móviles del producto.

Apague todos los controles antes de desconectar el dispositivo.

Tenga precaución adicional al limpiar en escaleras.

No la ponga sobre sillas, mesas, etc. Manténgala sobre el piso.

No utilice la aspiradora para aspirar líquidos inflamables o combustibles (gasolina, líquidos de limpieza, perfumes, etc.) ni tampoco la utilice en lugares donde tales líquidos puedan estar presentes. Los gases de esas sustancias pueden crear un peligro de incendio o explosión.

No aspire elementos que estén en llamas o humeando, tales como cigarrillos, fósforos o cenizas calientes.

No utilice la aspiradora sin el tazón para polvo y/o sus filtros instalados.

Cambie siempre la bolsa de polvo tras aspirar limpiadores de alfombras o aromatizadores, polvos de distinta procedencia y polvo fino. Estos productos tapan la bolsa, reducen el flujo de aire y provocan que la bolsa explote.

No cambiar la bolsa podría provocar daño permanente a la aspiradora.

No utilice la aspiradora para aspirar objetos duros afilados, juguetes pequeños, alfileres, clips, etc., ya que pueden dañar la aspiradora.

No utilice la aspiradora sin el filtro de escape o puerta del filtro en su lugar.

La manguera contiene cables eléctricos. No utilizar si está dañada, cortada o rota. Cambie si se corta o desgasta. No aspire objetos afilados.

Apague siempre y desconecte la aspiradora antes de conectar o desconectar ya sea la manguera, vara o PowerMate®.

Sostenga el enchufe al enrollarlo en el carrete. No permita que el cable actúe como látigo al enrollarlo.

Usted es responsable de garantizar que nadie que no sea capaz de operar su aspiradora adecuadamente lo haga.

ADVERTENCIA:

Este producto contiene un químico que, según los conocimientos que maneja el estado de California, provoca cáncer y defectos de nacimiento u otro daño reproductivo.

GUARDE ESTAS INSTRUCCIONES

El correcto ensamblaje y el uso seguro de su aspiradora son su responsabilidad. Su aspiradora está hecha sólo para uso doméstico. Lea esta guía de uso y cuidado para obtener información importante sobre uso y seguridad. Esta guía contiene afirmaciones de seguridad bajo símbolos de advertencia y precaución.

PIEZAS Y CARACTERÍSTICAS

Es importante conocer las piezas y características de su aspiradora para así garantizar su uso adecuado y seguro. Revise estas indicaciones antes de usar su aspiradora.

PIEZAS DE REPUESTO

	N° de piezaPieza
Correo 20-53013*
Bolsa Para Polvo (Paquete De 3)	20-54321*
	20-50104*Bolsa P
Filtro De Escape	20-86880*
Filtro De Seguridad Del Motor	20-81002*
Conjunto De Piezas Del Agitador Powermate®	KC84REEJZ000
Para ordenar una pieza de repuesto, llame al 1-844-553-6667 o visite www.searspartsdirect.com* Disponible en línea en www.sears.com

Para Polvo (Paquete De 8)

Escanee para reordenar bolsas o visite kenmore.com/reorderCQ
NOTA: Las ilustraciones y listas detalladas de todas las piezas de la aspiradora también están disponibles en searspartsdirect.com

CONTENEDOR

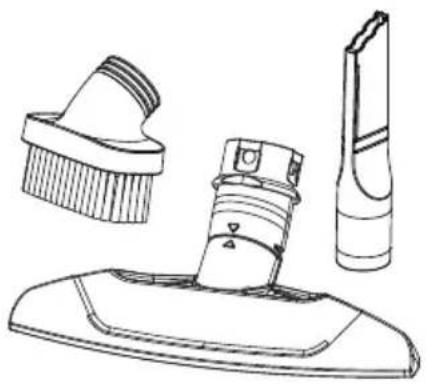

ACCESORIOS

HERRAMIENTA PARA GRIETAS

Preste especial atención a estos cuadros de alerta de peligro y siga todas las instrucciones indicadas. Las afirmaciones de ADVERTENCIA lo alertan sobre peligros tales como fuego, descarga eléctrica, quemaduras y lesiones personales. Las afirmaciones de PRECAUCIÓN lo alertan sobre peligros tales como lesiones personales y/o daños a la propiedad.

INSTRUCCIONES DE ARMADO

Antes de ensamblar su aspiradora, revise la LISTA DE PIEZAS (página 2). Utilice esta lista para verificar haber recibido e identificado todos los componentes de su nueva aspiradora Kenmore.

ADVERTENCIA

Riesgo de descarga eléctrica NO conectar a la alimentación hasta que el ensamblaje esté completo. El no seguir estas indicaciones puede provocar lesiones o descargas eléctricas.

POERMATE®

Alinee la vara e inserte en el equipo PowerMate® hata que la vara calce en su lugar.

ENSAMBLAJE DE LA MANILLA

Inserte la vara en la manilla hasta que el botón de bloqueo calce en su lugar.

Extracción: Presione el botón de liberación de la vara y tire de la manilla.

Almacenamiento:

Desconecte la manguera de la vara y contenedor para evitar ejercer tensión sobre la manguera durante el almacenamiento.

Almacena la manguera en una posición enrollada con holgura, de manera tal que la cubierta de la manguera no esté bajo tensión.

Alinee la vara e inserte la vara superior en la inferior hasta que el botón de bloqueo calce en su lugar.

Conecte el enchufe al conjunto de piezas de mano y fije el cable en su pieza de retención.

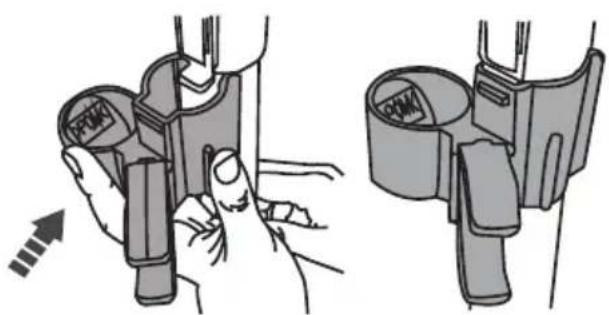

Alinee el clip de soporte de fijación con la parte frontal de la vara. Empuje y haga calzar en la vara.

Instalación: Alinee la lengüeta de seguro de la manguera con la muesca de la tapa del contenedor e inserte la manguera en él hasta que calce en su lugar.

IMPORTANTE:

Empuje firmemente la manguera hacia el contenedor hasta que la lengüeta de seguro calce en su lugar. La aspiradora no funcionará sino hasta que la manguera esté completamente conectada.

Extracción: No abra la tapa antes de extraer la manguera. Con la tapa cerrada, presione la lengüeta de seguro hacia adentro para liberar y extraer la manguera.

CONTENEDOR

1. Abra la tapa del contenedor.

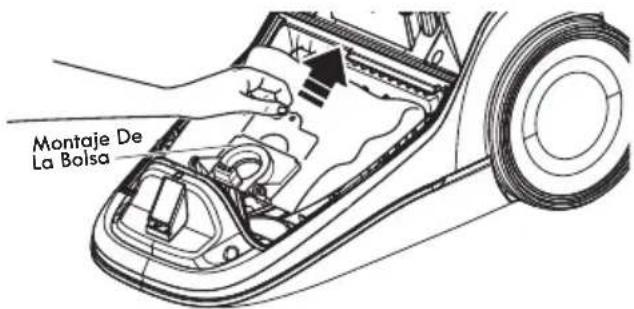

2. Revise que la bolsa de polvo esté correctamente instalada. Consulte CAMBIO DE BOLSA (página 16) para obtener instrucciones.

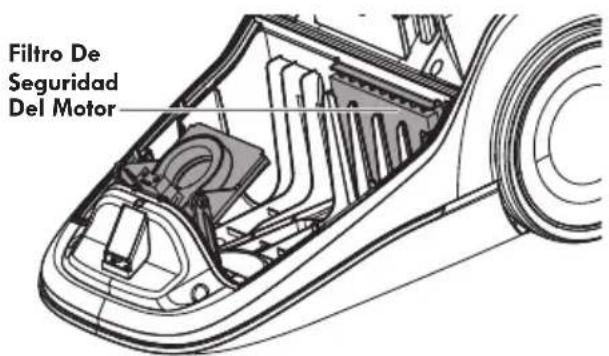

3. Revise que el filtro de seguridad del motor esté correctamente instalado. Consulte LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR (página 17) para obtener instrucciones.

INSTRUCCIONES DE USO

PRECAUCIÓN

¡Piezas móviles! Para reducir el riesgo de lesiones personales, NO toque el agitador mientras la aspiradora esté encendida. Tocar el agitador mientras está girando puede cortar, golpear o provocar otras lesiones. Siempre apague y desconecte del tomacorriente antes de realizar reparaciones. Preste cuidado al usar el aparato cerca de niños.

Riesgo de daños al producto y lesiones personales

• Apague SIEMPRE la aspiradora antes de desconectarla.
• El cable se mueve rápidamente al enrollarlo. Para evitar lesiones, mantenga a los niños alejados y tenga una ruta despejada al enrollar el cable.
• NO utilice tomacorrientes que estén sobre mesones o mesas. El cable podría dañar algunos artículos o al área circundante.
• Cuando ocurra una anormalidad/falla, deje de usar el producto inmediatamente y desconecte el enchufe.

NOTA: Para reducir el riesgo de descargas eléctricas, esta aspiradora posee un enchufe polarizado (una punta es más ancha que la otra). Este enchufe calzará en el tomacorriente de pared polarizado solo en una posición. Si el enchufe no entra completamente en el tomacorriente, póngalo al revés. Si aún no calza, contacte a un técnico electricista calificado que pueda ayudarle a instalar el tomacorriente indicado. No modifique el enchufe de ningún modo.

ADVERTENCIA

Riesgo de daños al producto y lesiones personales

• NO utilice el aparato sobre el cable con el sistema PowerMate®. Podrían ocurrir lesiones personales o daños al producto.

• NO desconecte el cable tirando desde él en lugar de hacerlo desde el enchufe. Si el cable o enchufe están dañados, podrían ocurrir lesiones personales o daños a la propiedad.

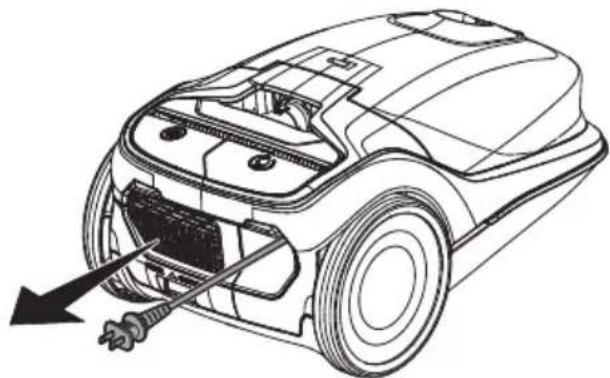

• Saque el cable desde el contenedor hasta el largo deseado. El cable no se enrollará sino hasta que se presione el botón de enrollado.

1. Conecte el cable polarizado a una tomacorriente de 120 Volts ubicado cerca del suelo.

Para enrollar: Apague y desconecte la aspiradora. Para evitar daños o lesiones, sostenga el enchufe mientras enrolla el cable. Presione el botón para enrollar el cable.

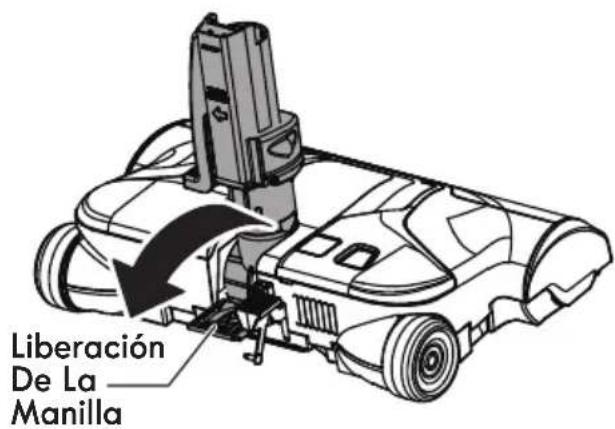

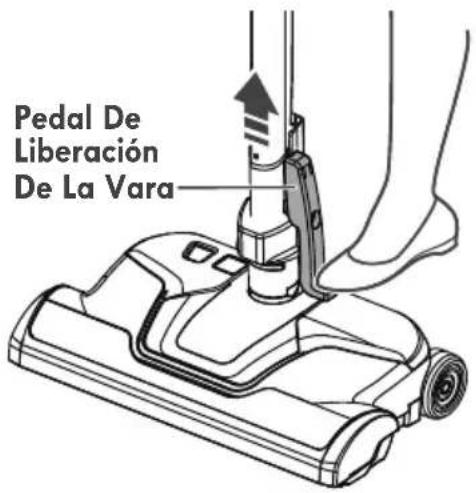

1. Baje la vara presionando el pedal de LIBERACIÓN DE LA MANILLA.

1. Seleccione un ajuste de altura del grosor presionando el pedal pertinente, en la parte posterior del equipo PowerMate®. El ajuste de grosor aparece en el indicador.

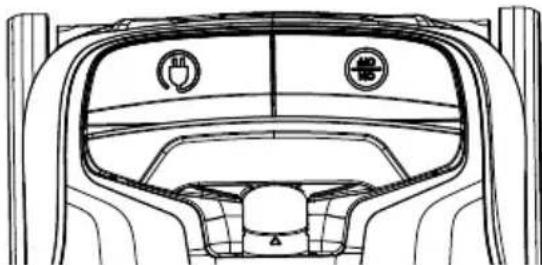

1. Presione el interruptor de encendido del cuerpo del contenedor para encender o apagar la succión de la aspiradora.

Para encender el motor del equipo PowerMate®, deslice el interruptor de la manilla hacia la posición CARPET. El agitador PowerMate® comenzará a girar.

Para usar sólo el motor del contenedor, deslice la manilla hacia la posición FLOOR. El agitador PowerMate® dejará de girar.

Agitador Encendido Agitador Apagado

Atención: Consulte las recomendaciones de limpieza del fabricante de su alfombra. Algunas alfombras más delicadas podrían requerir un aspirado con el equipo PowerMate® apagado, a fin de evitar daños.

Para obtener la mejor y más profunda limpieza, utilice el ajuste XLO. Sin embargo, tal vez deba elevar la altura para facilitar algunos trabajos, tales como raspar felpudas y algunas de pelo largo, además de para evitar que la aspiradora se apague. Los ajustes recomendados son:

HI – Alfombras afelpadas, de fibra profunda, súper suave, ultra plush o felpudas.

MED – Grosor medio a profundo.

LO – Grosor bajo a medio.

XLO – El ajuste predilecto para muchas alfombras y para pisos sin alfombrar.

NOTA: Para proteger a los pisos sin alfombrar, deslice el interruptor de encendido/apagado del agitador bidireccional hacia la posición FLOOR para así detener el giro del agitador.

PRECAUCIÓN

NO deje el equipo PowerMate® funcionando en un solo lugar durante ningún periodo de tiempo. Podría dañar la alfombra.

PRECAUCIÓN

Peligro de daños al producto.

Tenga cuidado si el equipo PowerMate® y la vara están en la posición vertical, ya que podrían voltearse fácilmente. Si se inclina, podrían ocurrir daños a la propiedad.

CONSEJOS DE ASPIRADO

CONTROL DE SUCCIÓN

El control de succión le permite cambiar la succión de la aspiradora para distintas telas y alfombras.

• Al abrir el control se reduce la succión, para alfombras ligeras.
• Al cerrar el control se aumenta la succión, para tapizado y alfombras.

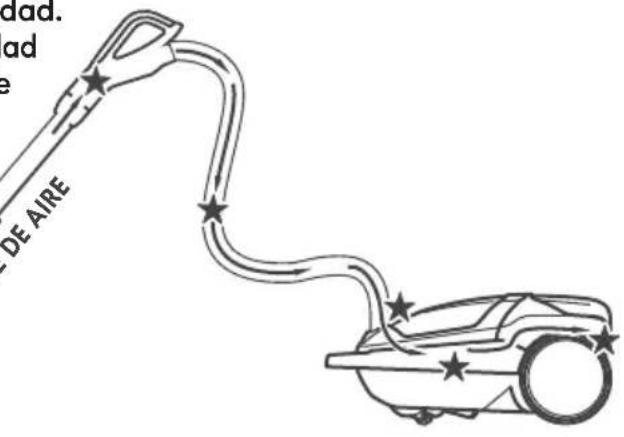

• Mantenga el pasaje de aire despejado. Revise cada área de ensamblaje indicada en ELIMINACIÓN DE TAPONES (página 15) ocasionalmente en búsqueda de tapones.

ADVERTENCIA: Apague y desconecte la aspiradora antes de revisarla.

PATRÓN DE LIMPIEZA RECOMENDADO

Para obtener la mejor limpieza posible, el equipo PowerMate® debe empujarse en línea recta desde usted y luego tirarse hacia usted también en línea recta. Al finalizar cada movimiento hacia usted, la dirección del equipo PowerMate® debe cambiarse para apuntar hacia la siguiente sección por limpiar. Este patrón debe seguirse en toda la alfombra, de manera lenta y en movimientos de

deslizamiento.

NOTA: Los movimientos rápidos y

torpes no

permiten una

limpieza completa.

Limpiadores de bordes con cepillos activos en ambos lados del equipo PowerMate®. Guíe cualquier lago del equipo PowerMate® junto a las bases o junto a los muebles para ayudar a extraer la suciedad atrapada en los bordes de las alfombras.

La vara inferior posee un gancho de almacenamiento en forma de U en su base, el cual se desliza en la ranura en forma de U del contenedor. El gancho de almacenamiento permite a las varas y al equipo PowerMate® almacenarse junto al contenedor y así conservar el espacio de almacenamiento. El contenedor debe almacenarse para poder usar esta característica.

El equipo PowerMate® debe estar en una posición plana para fijar la pieza al momento de almacenarlo. Utilice el pedal de liberación de la manilla para que quede en esta posición. La vara se saldrá de la ranura al levantarla para utilizarla y se deslizará hacia la ranura tras bajarla para almacenarla.

ACCESORIOS

PRECAUCIÓN

NO fije ni extraiga la manilla o varas mientras la aspiradora esté encendida. Esto podría provocar chispas y dañar los contactos o controles eléctricos.

ALMACENAMIENTO DE LOS ACCESORIOS

Este aspirador está equipado con almacenaje de accesorios incorporado. El cepillo de suelo se guarda en el contenedor y el cepillo para el polvo y la herramienta para grietas se guardan en el soporte de accesorios de la vara. Consulte la TABLA DE USO DE ACCESORIOS (página 13).

NOTA: Si el equipo PowerMate® está equipado, apague la aspiradora antes de extraer la manilla desde la vara.

1. Presione el botón de liberación de la vara y tire de la manilla.

1. Deslice los accesorios hacia la manilla según sea necesario. El cepillo de suelo hará clic al encajar. Consulte la TABLA DE USO DE ACCESORIOS (página 13).

1. Para extraer la vara del equipo PowerMate®, fije la vara en posición vertical.
2. Presione el pedal de liberación de la vara con el pie y tírela hacia arriba y afuera del equipo PowerMate®.

1. Deslice los accesorios hacia la vara según sea necesario.

El cepillo de suelo hará clic al encajar. Véase la TABLA DE USO DE ACCESORIOS a continuación.

		ÁREA DE LIMPIEZA
ACCESORIO		Muebles1	Entre Cojines1	Cortinas1	Escaleras	Pisos sin alfombrar	Pisos alfombrados/alfombras	Paredes
Herramienta Para Grietas		√	√
Cepillo Para Piso					√	√		√
PowerMate®						√ 2	√
Cepillo Para Limpiar Polvo		√		√				√

1. Limpie siempre los accesorios antes de usarlos sobre telas.
2. El interruptor de encendido y apagado de 2 vías debería estar en la posición FLOOR.

DESEMPEÑO/CARACTERÍSTICAS DE SEGURIDAD

ADVERTENCIA

Riesgo de lesiones personales Para evitar el encendido accidenta del agitador, apague siempre y desconecte la aspiradora antes de limpiar el área del agitador. En caso contrario existe riesgo de lesiones personales.

PROTECTOR CONTRA SOBRECARGAS

El equipo PowerMate® posee protección integrada contra daños al motor y a la correa provocados por un atascamiento del agitador. Si el agitador se vuelve más lento o se detiene, el protector contra sobrecargas apaga al equipo PowerMate®. El motor del contenedor seguirá funcionando.

Para corregir el problema: lApague y desconecte la aspiradora, extraiga la obstrucción y presione el botón de REINICIO DEL PROTECTOR CONTRA SOBRECARGA.

Si el motor del equipo PowerMate ^® sigue sin funcionar tras el reinicio, lleve la unidad a reparación en un centro de servicio Sears u otro centro calificado.

CONTROL DE SUCCIÓN

El control de succión ubicado en la base de la manilla le permite cambiar el flujo de aire que se aspira.

Reduzca la succión para cortinas y alfombras ligeras, moviendo el control a fin de abrir el orificio del flujo de aire.

Incremente la succión para alfombras, tapizado y pisos sin alfombrar girando el control para cerrar el orificio del flujo de aire.

PROTECTOR TÉRMICO

Esta aspiradora posee un sistema de protección térmica que se activa automáticamente para proteger a la aspiradora contra sobrecalentamientos. Si un tapón evita el flujo normal de aire hacia el motor, el protector térmico apaga el motor automáticamente. Esto deja enfriar el motor a fin de evitar posibles daños a la aspiradora.

Para corregir el problema: Apague y desconecte la aspiradora para dejarla enfriar y para que el protector térmico se reinicie. Revise y extraiga los tapones, en caso de ser necesario. Revise también o cambie los filtros tapados. Espere aproximadamente cincuenta (50) minutos para enchufar y encender la aspiradora a fin de ver si el protector del motor se reinició.

Si el motor del contenedor sigue sin funcionar tras el procedimiento de reinicio descrito, lleve la unidad a reparación en un centro de servicio Sears u otro centro calificado.

CUIDADO DEL CONTENEDOR

ELIMINACIÓN DE TAPONES

La aspiradora crea succión para recoger suciedad. El aire en rápido movimiento transporta la suciedad hacia la bolsa de polvo mediante los pasajes de aire. La bolsa de polvo permite al aire pasar a través de ella y atrapa la suciedad.

Para obtener los mejores resultados de limpieza, mantenga el pasaje de aire despejado. Revise las zonas con asterisco (★) ocasionalmente en búsqueda de tapones. Apague y desconecte la aspiradora antes de revisarla.

PARA REVISAR SI HAY TAPONES:

• Revise la bolsa de polvo y cámbiela completa. Consulte CAMBIO DE LA BOLSA DE POLVO (página 16).
• Revise el filtro de seguridad del motor y filtro de escape para luego limpiar o reemplazar según sea necesario. Consulte LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR (página 17) y CAMBIO DEL FILTRO DE ESCAPE (página 18).
• Revise el equipo PowerMate® en búsqueda de suciedad o sedimentos en la zona de recorrido de la correa o en la zona del agitador. Extraiga cuidadosamente cualquier hebra o sedimento ubicados en el agitador o tapas del extremo. Consulte LIMPIEZA DEL AGITADOR (página 20).

Si la aspiradora tiene poca succión, haga lo siguiente:

1. Conecte la manguera al contenedor y encienda la aspiradora. Revise que haya succión en el extremo de la manguera. Si hay buena succión en la manilla de la manguera, no hay tapones en ella. Si la succión es mala, extraiga toda suciedad o sedimentos en la manguera y manilla.
2. Conecte la manilla de la manguera a la vara. Revise que haya succión en el extremo de la vara. Si hay buena succión en el extremo de la vara, no hay tapones en ella. Si la succión es mala, extraiga toda suciedad o sedimentos de la vara.
3. Revise la zona giratoria del equipo PowerMate®. Extraiga cualquier suciedad o sedimentos.

LIMPIEZA DEL EXTERIOR Y DE LOS ACCESORIOS

1. Apague y desconecte la aspiradora. NO deje caer agua sobre la aspiradora.
2. Para limpiar el exterior o para reducir la electricidad estática y la acumulación de polvo, limpie la superficie exterior con un paño limpio y suave que se haya empapado con una solución de detergente líquido suave y agua para luego haberse estrujado. Seque después de limpiar.

PRECAUCIÓN

No use accesorios si están mojados. Los accesorios usados en zonas sucias, tales como bajo un refrigerador, no deben usarse en otras superficies sino hasta haberlas lavado. Podrían dejar marcas.

CAMBIO DE LA BOLSA PARA POLVO

Para obtener los mejores resultados de limpieza posibles, la bolsa para polvo debe cambiarse cuando la succión sea débil o cuando el flujo de aire esté bloqueado.

NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5).

1. Apague y desconecte la aspiradora.
2. Extraiga la manguera desde el contenedor.
3. Apriete el botón de liberación de la tapa y luego levante la tapa del contenedor.
4. Saque la bolsa desde su lugar de montaje.

Nota: El montaje de la bolsa se moverá hacia adelante tras extraer la bolsa. Esto evitará que la tapa se cierre antes de poder instalar una nueva bolsa.

1. Revise el filtro de seguridad del motor y limpie o, si es necesario, cámbielo. Consulte LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR (página 17).

NO doble ni pliegue la mitad del cartón al instalar la bolsa en las ranuras de montaje.

1. Gire el montaje de la bolsa e instálela en las ranuras según la ilustración, empujando hasta que la lengüeta de cartón se bloquee en posición y se alineen los orificios.

1. Inserte la bolsa de manera segura hacia su cavidad, de forma que ninguna parte de ella quede pinzada por la tapa.
2. Cierre y asegure la tapa del contenedor.
3. Inserte la manguera en el contenedor hasta que calce en su lugar.
4. Enchufe el cable en el tomacorriente.

PRECAUCIÓN

JAMÁS REUTILICE UNA BOLSA PARA POLVO. Los materiales muy finos, tales como aromatizadores de alfombras, maquillaje en polvo, polvo fino, yeso, hollín, pelusas de alfombra nueva, etc. pueden tapar la bolsa y hacer que explote antes de llenarse, lo cual puede dañar al motor de la aspiradora. Cambie la bolsa más a menudo cuando aspire este tipo de materiales.

LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR

ADVERTENCIA

Riesgo de descarga eléctrica Apague y desconecte la aspiradora del tomacorriente. No utilice la aspiradora sin el filtro de seguridad del motor instalado. Asegúrese de que el filtro esté seco y adecuadamente instalado para así evitar que el motor falle o sucedan descargas eléctricas.

FILTRO DE SEGURIDAD DEL MOTOR

Revise ocasionalmente el filtro de seguridad del motor y límpielo cuando esté sucio.

NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5).

1. Extraiga la bolsa como se indica en la sección CAMBIO DE LA BOLSA PARA POLVO (página 16).

2. Levante la pieza de retención de goma y extraiga el filtro de seguridad del motor como se indica.

1. Lave el filtro en agua jabonosa tibia, enjuague y seque. No lo limpie en el lavavajillas ni lo instale mientras esté mojado.
2. Deslice el filtro de vuelta a su lugar en la cavidad para la bolsa.
3. Reinstale la bolsa como se indica en la sección CAMBIO DE LA BOLSA PARA POLVO (página 16).

CAMBIO DEL FILTRO DE ESCAPE

ADVERTENCIA

Riesgo de incendio o descarga eléctrica No utilice el producto con un filtro de escape tapado o sin el filtro de escape instalado. No utilice el producto sin la tapa del filtro instalada.

FILTRO DE ESCAPE, MEDIOS HEPA

El cartucho del filtro de escape debe reemplazarse cuando esté sucio. Reemplace el filtro cuando toda su superficie esté cubierta de manera pareja. El filtro NO puede lavarse, ya que esto lo haría perder su capacidad de atrapar el polvo.

NOTA: Consulte PIEZAS DE REPUESTO

para conocer los números de piezas y detalles de adquisición (página 5).

1. Empuje el seguro para liberar la tapa del filtro de escape desde la ranura del contenedor.

1. Tire la tapa del filtro hacia abajo y afuera para extraerla desde su cámara en el contenedor.

2. Extraiga el cartucho del filtro de escape desde la tapa del filtro.

1. Inserte el nuevo cartucho en la tapa del filtro con el sello de goma hacia arriba.

1. Para reinstalar la tapa del filtro de escape, inserte las dos lengüetas de la tapa en las ranuras sobre la cámara del filtro.

1. Gire la tapa del filtro hacia abajo hasta que calce en su lugar.

Siga siempre todas las precauciones de seguridad al realizar mantenimiento al equipo PowerMate®.

ADVERTENCIA

Riesgo de descarga eléctrica o lesiones personales

Apague siempre y desconecte la aspiradora antes de realizarle mantenimiento. No hacer esto podría provocar descargas eléctricas o lesiones personales provocadas por un encendido súbito de la aspiradora.

CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR

EXTRACCIÓN DE LA CORREA

1. Presione el pedal de liberación de la manilla y baje la zona giratoria. Voltee el equipo PowerMate® y extraiga los cuatro (4) tornillos que fijan la base a la tapa del equipo PowerMate®.

1. Voltee el equipo PowerMate® hacia arriba. Suelte los seguros trasero y lateral. (Un destornillador de paleta podría ser necesario).

2. Tome la tapa desde la parte posterior y tire de ella hacia arriba para extraerla de la base.

1. Eleve el agitador y extraiga la correa gastada.

1. Revise y limpie las áreas de las tapas de los extremos. Consulte la imagen de la página 20 para conocer el conjunto de piezas completo del agitador.

LIMPIEZA DEL AGITADOR:

NOTA: Para mantener la eficiencia de limpieza y evitar daños a su aspiradora, el agitador se debe limpiar cada vez que se cambie la correa.

El agitador también debe limpiarse bajo el siguiente programa:

Uso De La Aspiradora Limpiar El Agitador

PESADO - Cada Semana

(se utiliza todos los días)

MODERADO- Cada Mes

(se utiliza de 2 a 3 veces por semana)

LIGHT - Cada 2 Meses

(se utiliza 1 vez por semana)

IMPORTANTE

Apague y desconecte la aspiradora del tomacorriente. Revise y extraiga pelos, hebras y pelusas acumuladas en el agitador PowerMate® y áreas de los extremos.

Extraiga cualquier suciedad o sedimentos en la zona de recorrido de la correa o en el área de la unidad de cepillado.

Extraiga cuidadosamente cualquier hebra enrollada en el agitador o tapas del extremo.

REINSTALACIÓN DE LA CORREA

1. Instale una nueva correa sobre el eje del motor y luego sobre la ruta de la correa.

NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5).

1. Reinstale el conjunto de piezas del agitador en el equipo PowerMate®.

1. Alinee el frente de la tapa y la base. Deje la tapa reposando sobre el borde frontal de la base, como se indica.

1. Gire la parte posterior de la tapa. Presione la tapa firmemente hasta que los seguros lateral y trasero calcen en su lugar.

NOTA: Asegúrese de que no hayan brechas entre la tapa y la base.

1. Voltee el equipo PowerMate® al revés y reinstale los cuatro (4) tornillos que fijan la tapa a la base.

REPARACIÓN DEL AGITADOR

ADVERTENCIA

Riesgo de descarga eléctrica o lesiones personales

Apague siempre y desconecte la aspiradora antes de realizarle mantenimiento. No hacer esto podría provocar descargas eléctricas o lesiones personales provocadas por un encendido súbito de la aspiradora.

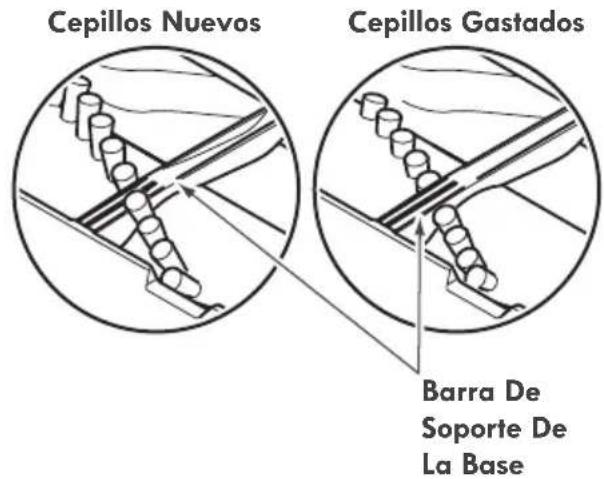

REVISIÓN DE LOS CEPILLOS

Cuando los cepillos están gastados al nivel de las barras de soporte de la base, cambie el conjunto de piezas del agitador.

REEMPLAZO DEL CONJUNTO DE PIEZAS DEL AGITADOR

1. Extraiga el cepillo para piso desde el equipo PowerMate®.
2. Extraiga la tapa del equipo PowerMate®, correa y conjunto de piezas del agitador. Consulte "Extracción de la correa" en CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (página 19).
3. Instale el nuevo conjunto de piezas del agitador.
4. Reinstale la correa y la tapa del equipo PowerMate®. Consulte "Reinstalación de la correa" en CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (página 20).

NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5).

RESOLUCIÓN DE PROBLEMAS

Revise esta tabla para encontrar soluciones que pueda aplicar usted mismo a problemas de rendimiento menores. Cualquier otra reparación necesaria deberá ser realizada por Sears u otro agente de servicio calificado.

ADVERTENCIA

Apague siempre y desconecte la aspiradora antes de realizarle mantenimiento. El no seguir estas indicaciones puede provocar lesiones personales o descargas eléctricas.

PROBLEMA	POSIBLE CAUSA	POSIBLE SOLUCIÓN
La aspiradora no enciende.	Está desenchufada del tomacorriente.Fusible quemado/automático activado en el panel eléctrico de la casa.Conexiones eléctricas de la manguera sueltas.	Enchufe firmemente, presione el interruptor de encendido.Reinicie el automático o cambie el fusible.Reconecte los extremos de la manguera.
Recolección de suciedad ineficiente.	Bolsa para polvo llena o tapada.Pasajes de aire tapados.Filtros sucios.Ajuste de altura de grosor equivocado.Posición de control de succión equivocada seleccionada.Orificio en la manguera.Agitador PowerMate®gastado.Correa gastada o rota.Agitador o tapas del extremosucios.Tapa del contenedor abierta.Protector de sobrecarga activado en el equipo PowerMate®Consulte PROTECTOR CONTRA SOBRECARGA (página 14).	Cambie la bolsa.Limpie los pasajes de aire.Limpie/cambie los filtros.Ajuste la configuración.Ajuste el control de succión.Cambie la manguera.Cambie el agitador.Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (página 19).Cierre y asegure la tapa.Extraiga cualquier artículo que pueda estar atrapado o atascado y luego reinicie. Si la aspiradora enciende y se detiene nuevamente, limpie el agitador y las tapas del extremo para luego reiniciarla.
La aspiradora enciende, pero se apaga.	Las conexiones eléctricas de la manguera o contenedor se detienen.Protector de sobrecarga activado en el equipo PowerMate®Consulte PROTECTOR CONTRA SOBRECARGA (página 14).Protector térmico activado en el contenedor.	Revise las conexiones y reconecte los extremos de la manguera.Extraiga cualquier artículo que pueda estar atrapado o atascado y luego reinicie. Si la aspiradora enciende y se detiene nuevamente, limpie el agitador y las tapas del extremo para luego reiniciarla.Consulte PROTECTOR TÉRMICO (página 14).
El equipo PowerMate®no funciona al estar adjunto.	Conexiones del equipo PowerMate® desconectadas.Correa gastada o rota.Agitador o tapas del extremosucios.Protector de sobrecarga activado en el equipo PowerMate®Consulte PROTECTOR CONTRA SOBRECARGA (página 14).Interruptor de la manilla en la posición FLOOR.	Enchufe firmemente.Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (página 19).Extraiga cualquier artículo que pueda estar atrapado o atascado y luego reinicie. Si la aspiradora enciende y se detiene nuevamente, limpie el agitador y las tapas del extremo para luego reiniciarla.Deslice el interruptor de la manilla hacia la posición CARPET para activar el equipo PowerMate®.
PROBLEMA POSIBLE CAUSA POSIBLE SOLUCIÓN
La aspiradora recoge alfombras movibles o el equipo PowerMate® empuja demasiado fuerte.	1. Ajuste de altura de grosor equivocado.2. La succión es demasiado potente.	1. Ajuste la configuración.2. Reduzca la succión girando el control de succión en la base del asa para abrir el agujero del flujo de aire.
El cable no se enrolla.	1. Cable de alimentación sucio.2. Cable atascado.	1. Limpie el cable de alimentación.2. Tire del cable y enrolle nuevamente.
La aspiradora deja marcas en la alfombra	1. Patrón de aspirado incorrecto.	1. Consulte CONSEJOS DE ASPIRADO (página 11).

Kenmore®
