AC-AFDDC-013 - Barrera automática Mach Power - Manual de uso y guía de instrucciones gratis

Tipo de producto	Dispositivo de detección de arco eléctrico (AFDD)
Modelo	AC-AFDDC-013
Marca	Mach Power
Tensión nominal	230 V CA, 50/60 Hz
Corriente nominal	13 A
Número de polos	1P + N
Protección contra arco eléctrico	Detección de arco en serie y paralelo
Protección contra sobrecorriente	Sí, térmico-magnético
Protección contra cortocircuito	Sí, hasta 6 kA
Dimensiones (Al x An x Pr)	85 x 18 x 65 mm (2 módulos)
Peso	Aprox. 100 g
Montaje	Riel DIN (35 mm)
Temperatura de funcionamiento	-25°C a +55°C
Temperatura de almacenamiento	-40°C a +70°C
Grado de protección	IP20 (panel frontal)
Indicadores	LED para alimentación, arco eléctrico y estado de disparo
Botón de prueba	Sí, para prueba funcional
Función de reinicio	Reinicio manual después del disparo
Cumplimiento de normas	IEC 62606, EN 62606
Capacidad del cable	1.5 a 25 mm² (sólido/trenzado)
Ajuste de par	2.5 Nm
Mantenimiento	Se recomienda prueba mensual; limpiar con paño seco
Características de seguridad	Detección de arco, sobrecorriente, cortocircuito, mango bloqueable
Reparabilidad	Unidad reemplazable; sin piezas reparables por el usuario

Preguntas frecuentes - AC-AFDDC-013 Mach Power

¿Qué es un AFDD y qué hace el AC-AFDDC-013?

Un AFDD (Dispositivo de detección de arco eléctrico) es un dispositivo de seguridad que detecta arcos eléctricos peligrosos y desconecta el circuito para prevenir incendios. El Mach Power AC-AFDDC-013 está diseñado para detectar arcos en serie y en paralelo y proporciona protección combinada contra sobrecorriente.

¿Cómo instalo el AC-AFDDC-013?

Instálelo en un riel DIN de 35 mm dentro de un cuadro de distribución. Asegúrese de que la alimentación esté apagada. Conecte los cables de fase y neutro según el diagrama de cableado del dispositivo. Apriete los terminales al par especificado (2.5 Nm). Ocupa 2 espacios modulares.

¿Cuál es la corriente y tensión nominal?

La tensión nominal es 230 V CA (50/60 Hz) y la corriente nominal es 13 A. Es adecuado para circuitos monofásicos.

¿Cómo pruebo el AFDD?

Presione el botón 'Prueba' en el panel frontal. El dispositivo debería dispararse y el LED lo indicará. Después de la prueba, reinicie moviendo la manija a 'ON'. Realice esta prueba mensualmente para garantizar el funcionamiento adecuado.

¿Qué debo hacer si el dispositivo se dispara con frecuencia?

Los disparos frecuentes pueden indicar un arco real o una sobrecarga. Verifique conexiones sueltas, cableado dañado o electrodomésticos defectuosos. Use el botón Reinicio para restablecer la energía una vez resuelto el problema. Si persiste, consulte a un electricista calificado.

¿Puedo usar el AC-AFDDC-013 en un sistema trifásico?

No, el AC-AFDDC-013 es un dispositivo unipolar + neutro diseñado solo para sistemas monofásicos. Para aplicaciones trifásicas, necesitaría tres dispositivos separados o un AFDD trifásico.

¿Qué tamaños de cable puedo usar?

Los terminales aceptan cables sólidos o trenzados de 1.5 mm² a 25 mm². Longitud de pelado 14 mm. Asegúrese siempre de un apriete adecuado.

¿Es el AC-AFDDC-013 compatible con sistemas domóticos?

El dispositivo es una unidad de protección independiente sin interfaces de comunicación. Se puede usar en circuitos inteligentes, pero no se integra directamente con sistemas de automatización del hogar.

¿Con qué normas cumple este dispositivo?

Cumple con IEC 62606 y EN 62606 para dispositivos de detección de arco, asegurando que se cumplan los requisitos de seguridad y rendimiento.

¿Cómo debo limpiar y mantener el AFDD?

Desconecte la alimentación antes de limpiar. Limpie la carcasa con un paño seco y suave. No use agua ni disolventes. Verifique periódicamente la acumulación de polvo y realice pruebas mensuales.

MANUAL DE USUARIO AC-AFDDC-013 Mach Power

PUERTA AUTOMÁTICA CON PUERTA ABATABLE

Index

Product introduction 4

Introducción del producto 20

Instrucciones de instalación 21

Instrucciones sobre el método de depuración 22

Introducción al menu 22

Parámetros de la placa base 23

Esquema eléctrico del torniquete 24

introducción del producto

1. Introducción de dispositivos

1.1 Categorías

Single core: adecuado para un solo carril Double cores: adecuado para dos carriles

2. Funciones y características principales

2.1 Funciones estándar del producto

1. Autocomprobación con función de alarma para un fácil mantenimiento y uso.
2. Programable a través de un mini teclado integrado en el panel de control.
3. Función de bloqueo automático de la puerta cuando está bloqueado, evitando daños a usuarios o bicicletas.

4. Función de alarma audible y visual.

5. Las hojas se bloquean automáticamente hasta que se recibe la señal de apertura.

6. Sincronización de las hojas.

7. Función de reinicio automático: bloqueo automático de las hojas en caso de que el usuario no haya podido pasar el tiempo preestablecido. El tiempo de paso es ajustable.

8. Apertura / cierre automático al apagar y encender.

9. Posibilidad de conectar dispositivos para leer tarjetas.

10. La opción unidireccional o bidireccional es opcional.

11. Control remoto y gestión por computadora.

3. Especificaciones técnicas estándar

Material estructura acero inoxidable 304/316
Dimensiones de la estructura 1200 x 300 x 1000 mm
Longitud de las puertas 260 mm
Fuente de alimentación CA 220 ±10% V/50 ±10% Hz
Motor motor de cepillo eléctrico DC 24V
Interfaz de entrada contacto seco o fuente de alimentación del motor de nivel de señal de 12 V:>10 mA
Vida útil 5 millones de veces
Interfaz de comunicación RS485 (estándar)
Velocidad de tránsito 30-40 personas por minuto.
Ventanas para leer tarjetas 4
Ventanas para mantenimiento 4
Tiempo de apertura o cierre 1 segundo
Tiempo de arranque después de la co-nexión a la fuente de alimentación	3 segundos
Ambiente de trabajo interior, exterior (interior)
Temperatura -10°C ~ 50°C
Humedad relativa ≤90% sin condensación

Instrucciones de instalación

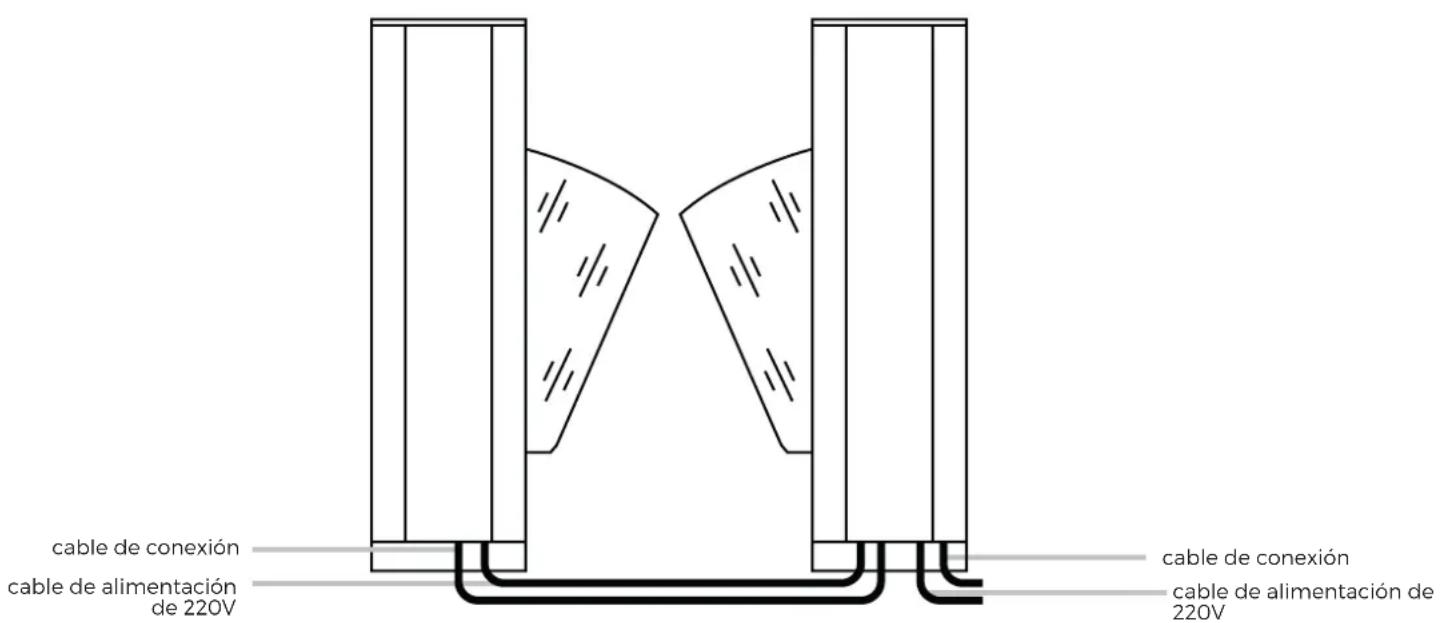

1. Fijación al suelo

En primer lugar, se debe llevar a cabo una regla de cemento de 200 mm para evitar la humedad (llamada "Isla segura"). El cable de alimentación de 220V 3x 1.5 mm y los cables de control de 2 4 x 0.5 mm (12 núcleos) deben colocarse en el centro de la estructura. Fije el mecanismo a la regla. Conéctelo a la fuente de alimentación de 220V y conecte los cables de control a la sala de control.

2. Información importante

1. No instale ningún dispositivo en la carcasa. Asegúrese de que la conexión a tierra de los dispositivos sea segura y que los dispositivos estén en condiciones seguras y confiables.
2. Si los dispositivos se usan al aire libre, asegúrese de que estén instalados en una regla de cemento de 100 mm / 200 mm para evitar la humedad; Al mismo tiempo, coloque los dispositivos en el interior (debajo de una tienda de campaña) para evitar la lluvia. La instalación en exteriores está estrictamente prohibida.

instrucciones de configuración

1. Conecte la placa base a la fuente de alimentación, aparecerá "Flap Barrier" (hoja simple o doble) en la pantalla, contando las entradas y salidas.
2. La pantalla LCD tiene 5 botones; Menú, Arriba, Abajo, Entrar y ESC.
3. La placa base está equipada con un puerto RS485, puede enviar comandos a la puerta a través del puerto RS485.
4. Presione el botón de menú para ingresar la contraseña, la contraseña es "UP", "UP", "DOWN", "DOWN", "UP", "DOWN".

Introducción al menu

1. Configuración de dirección, Izquierda abierta, Derecha cerrada, Izquierda Cerrada, Derecha abierta
2. Control de tráfico, I Deshabilitar D Habilitar, I Habilitar D Deshabilitar, Deshabilitar todo, Habilitar todo
3. Modo operativo, I. infrarrojo D Tarjeta, I. tarjeta D infrarrojo, Solo infrarrojo, Solo tarjeta
4. Configurar la función de memoria, I Deshabilitar D Habilitar, I Habilitar D Deshabilitar, Deshabilitar todo, Habilitar todo
5. Horario de apertura, El numero es opcional
6. Restablecer contador
7. Número de puerta
8. Información de paso
9. Tipo de puerta, Puerta móvil, Puerta retráctil, Puerta doble retráctil

10. Información del sistema, "Eliminar toda la información"

11. Audio a la izquierda

12. Audio a la derecha
13. Velocidad del motor, Motor principal, Motor del cliente
14. Velocidad máxima del motor
15. Infrarrojo permitido hasta
16. Tiempo de cierre demorado
17. Dirección de la hoja, Abierto a la izquierda, Abierto a la derecha
18. Anti escalada, Abierto, Cerrado
19. Freno del motor, Cerrado, Abierto
20. Ajuste de apertura de puerta a la izquierda, UP +1, JUN-1
21. Otras opciones
22. Máquina de prueba

Parámetros de la placa base

Cepille los parámetros de la placa base del motor
Información básica	Fuente de alimentación Tensión DC24 V Corriente 4.5 A
	Temperatura de funcionamiento	-15°C ~ 60°C
	Humedad de funcionamiento	≤80%
	Consumo de la placa base	<2W
	IP IP52
Terminal de entrada	Interruptor de alimentación	Tensión DC 18 C - 26 V corriente 3° -6.5 A
	Señal del sensor de infrarrojos	Voltaje DC 2.5V-24V corriente 5mA-20mA
	Límite del sensor	Voltaje DC 2.5V-24V corriente 5mA-20mA
	Señal abierta, señal de fuego	Contacto seco o nivel de señal de 12 V, corriente del motor 5mA -20mA
	Batería 12V 1HA ~ 5HA
	Puerto serial 485
Terminal de salida	Puerto de audio 4Ω~8Ω 10W
	Dirección de la puerta DC12 5mA~20mA
	Puerta del motor DC 24V <2A
	Puertas de luz No
	Embrague No
	Puerta de incendios No

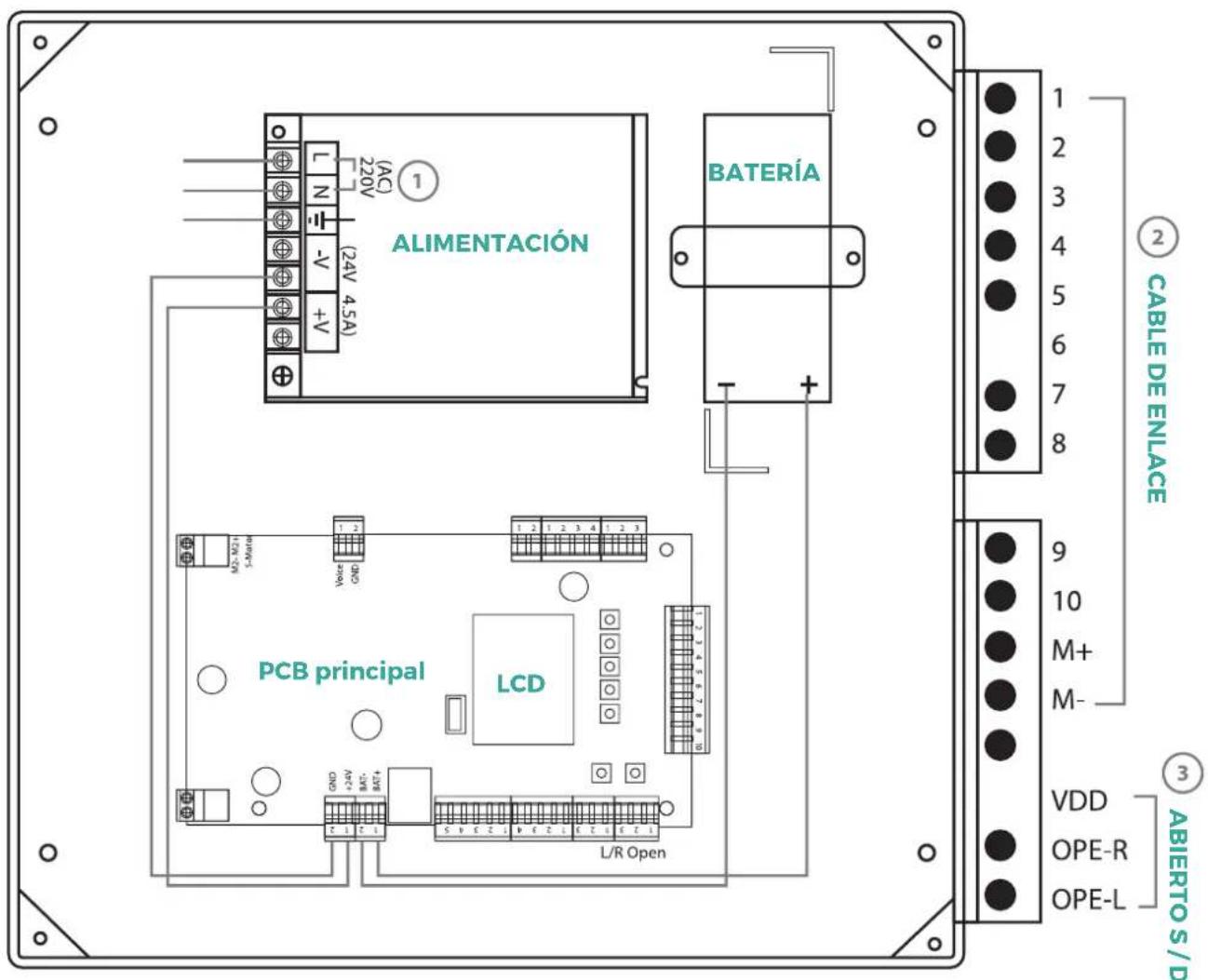

Esquema eléctrico del torniquete

Diagrama de conexión de dibujo

Nota: 1,2,3 requieren una conexión de cableo
