Tipo de producto	Anemómetro digital de flujo de aire
Marca	Steren
Modelo	HER-440
Alimentación	Batería cuadrada de 9V (PP3)
Rango de medición (velocidad)	0,8 a 40 m/s
Precisión (velocidad)	±(2,0% + 50D) de 0,80 a 30,00 m/s
Resolución	0,01 m/s, 0,01 km/h, 0,01 ft/s, 0,01 nudos, 0,01 mi/h, 1 ft/min
Tiempo de muestreo	0,4 segundos
Apagado automático	Después de 10 minutos (ajustable)
Indicador de batería baja	< 7V
Temperatura de funcionamiento	-20°C a 80°C
Rango de humedad	< 95% HR (sin condensación)
Funciones	Velocidad, Caudal, Entrada de área, Retención, Máx/Mín, Retroiluminación
Unidades de velocidad	m/s, km/h, mi/h, ft/s, ft/min, nudos
Unidades de caudal	CMM, CMS, CFM
Unidades de área	m², ft²
Pantalla	LCD con retroiluminación
Precauciones de seguridad	Mantener fuera del alcance de los niños; no desarmar; evitar lugares húmedos; no usar solventes
Mantenimiento	Limpiar con paño seco; retirar la batería cuando no esté en uso
Garantía	1 año a partir de la fecha de compra

Preguntas frecuentes - HER-440 Steren

¿Cómo mido la velocidad del aire con el HER-440?

Encienda el dispositivo; por defecto está en la función VELOCIDAD. Presione UNIDAD para seleccionar la unidad deseada (m/s, km/h, mi/h, ft/s, ft/min, nudos). Coloque el anemómetro en el flujo de viento con la hélice mirando hacia la fuente de aire y espere una lectura estable.

¿Cómo mido el flujo de aire (CFM/CMM)?

Primero, debe ingresar el área de la sección transversal del conducto o abertura. Presione FUNC para seleccionar ÁREA, luego edite los dígitos (parpadeantes) usando UNIDAD para cambiar el valor y MÁX para moverse al siguiente dígito. Configure la unidad (m² o ft²) y confirme. Luego presione FUNC para cambiar a la función FLUJO, presione UNIDAD para elegir CMM, CMS o CFM, y dirija la hélice hacia el flujo de aire.

¿Cómo cambio las unidades de medida?

Después de seleccionar una función (VELOCIDAD, ÁREA o FLUJO), presione UNIDAD repetidamente para recorrer las unidades disponibles. Para área, primero haga parpadear la unidad presionando la flecha hacia arriba (o MÁX) repetidamente, luego presione UNIDAD para cambiar entre m² y ft².

¿Cómo funciona la función HOLD?

Presione HOLD para congelar la lectura actual en la pantalla. Aparecerá el icono HOLD. Presione HOLD nuevamente para liberar la retención y reanudar la medición en vivo.

¿Qué hace el botón MAX/MIN?

Presione MAX/MIN para ver la lectura más alta (MÁX) o más baja (MÍN) registrada desde que se activó la función. Presione repetidamente para alternar entre MÁX, MÍN y visualización normal.

¿Cómo enciendo la retroiluminación?

Presione el botón de retroiluminación (icono ▲) para iluminar la pantalla durante unos segundos. La retroiluminación se apaga automáticamente para ahorrar batería.

¿Qué batería usa el HER-440 y cómo la reemplazo?

Usa una batería cuadrada de 9V (PP3) estándar. Abra el compartimiento de la batería en la parte posterior, retire la batería vieja, conecte una batería nueva de 9V al conector de presión y cierre el compartimiento. Retire la batería si el dispositivo no se va a usar durante mucho tiempo.

¿Cómo limpio el anemómetro?

Use un paño suave y seco para limpiar el exterior. No use solventes ni productos químicos ya que pueden dañar el dispositivo. Evite que entre humedad en la hélice o las aberturas.

¿Qué hace la función de apagado automático?

El dispositivo se apaga automáticamente después de 10 minutos de inactividad para conservar la vida de la batería. Esta configuración se puede ajustar (consulte el manual para más detalles). Presione cualquier botón para reactivar el dispositivo si se apaga.

¿Cuál es la cobertura de garantía para el Steren HER-440?

Steren ofrece una garantía de 1 año a partir de la fecha de compra contra defectos de materiales y mano de obra. La garantía queda anulada si el producto se daña por accidente, mal manejo, reparación no autorizada o incumplimiento de las instrucciones. Guarde su comprobante de compra.

MANUAL DE USUARIO HER-440 Steren

Medidor digital de fl ujo y velocidad de aire (Anemómetro) / HER-440

V0.0 / 0316v

Medidor digital de fl ujo y velocidad de aire (Anemómetro)

Gracias por la compra de este producto Steren.

Este manual contiene todas las indicaciones necesarias para manejar su nuevo Medidor digital de fl ujo y velocidad de aire (Anemómetro).

Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web: www.steren.com

Utiliza este anemómetro siempre que necesites medir con precisión y tener control del fl ujo y la velocidad del aire, como en instalación de extractores de aire, sistemas de ventilación o aire acondicionado.

Este dispositivo muestra las mediciones en tiempo real; tiene un botón (HOLD) para mantener una lectura en la pantalla si es necesario. También tiene función de lectura de valores máximos y mínimos.

Para medir la velocidad tiene las siguientes unidades: m/s, km/h, mil/h, ft/s, ft/min y nudos; esta última es muy utilizada en aeronáutica y navegación.

El fl ujo del aire se mide en el área que tú determines (desde .001 hasta 9.999 m2 o ft2) en metros cúbicos por minuto (CMM), metros cúbicos por segundo (CMS) o pies cúbicos por minuto (CFM).

Su pantalla se ilumina para que puedas utilizarlo incluso en condiciones con poca luz. Además, cuenta con indicador de batería y función de auto apagado.

IMPORTANTE

- Este producto NO es un juguete; manténgalo fuera del alcance de los niños.

- No intente abrir el equipo; puede ocasionar un mal funcionamiento y se anulará la garantía.

- No use ni almacene este equipo en lugares donde existan goteras o salpicaduras.

- No utilice solventes u otros productos químicos para limpiarlo.

- En caso de que no sea utilizado por un tiempo prolongado, retire la batería del equipo.

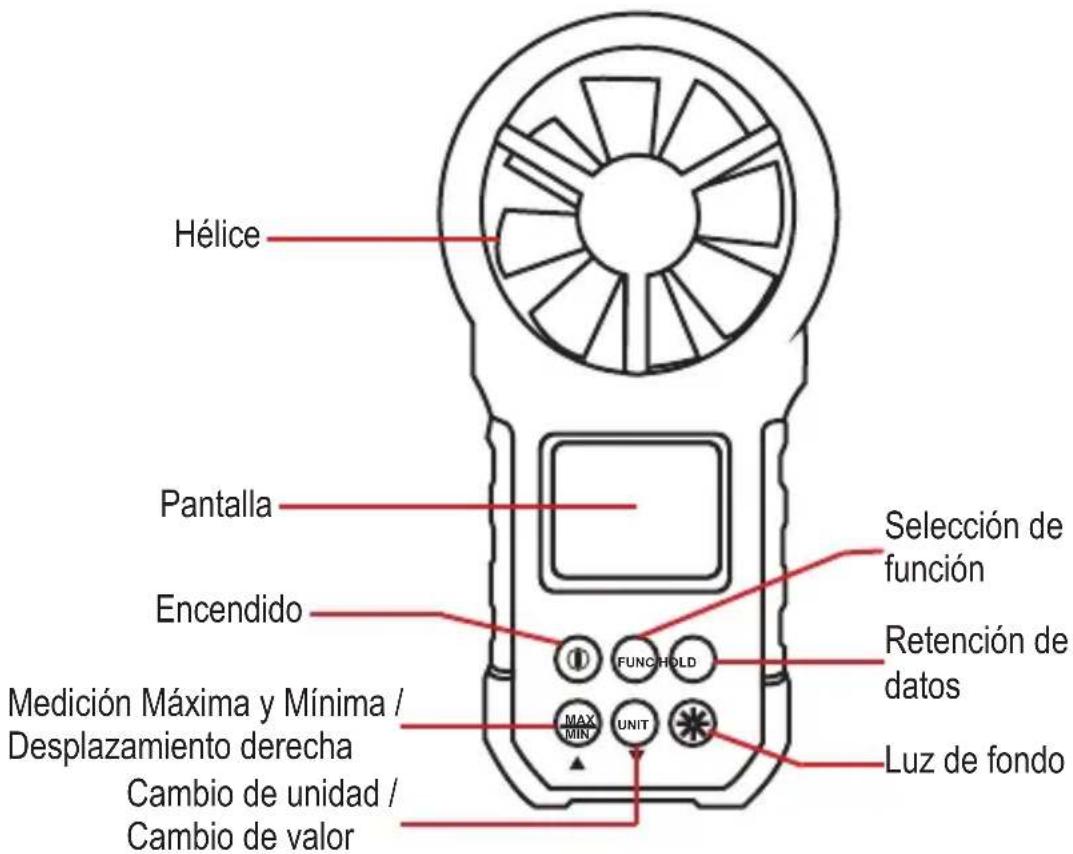

PARTES

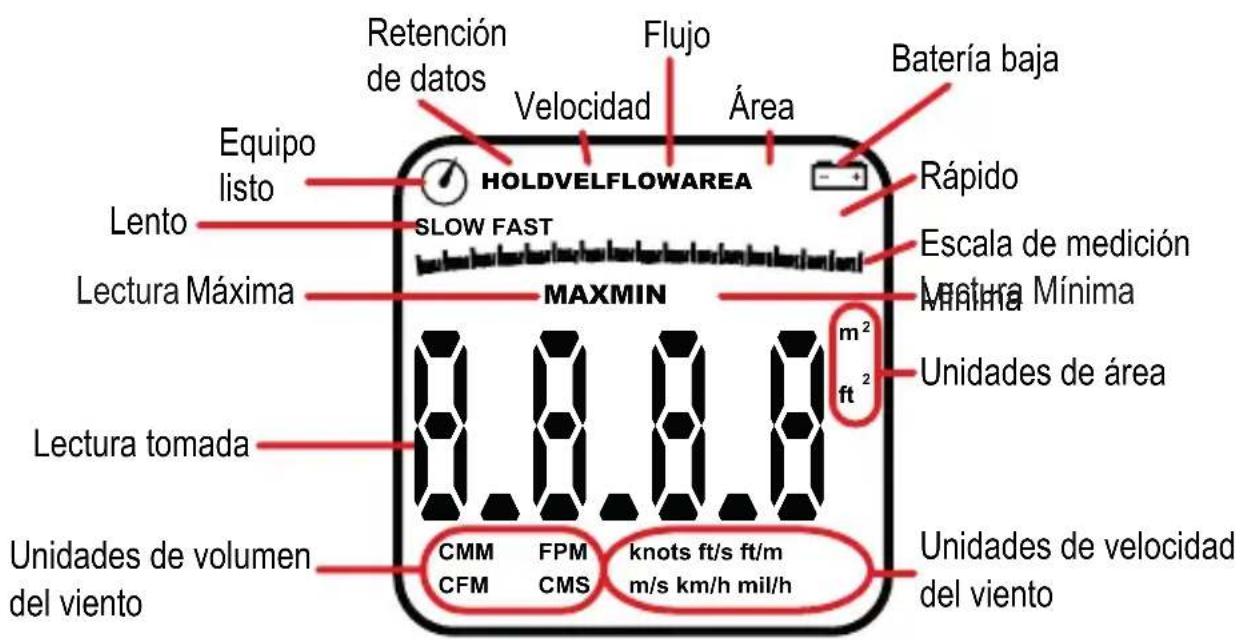

ÍCONOS EN LA PANTALLA

Descripción del teclado

	Encender/Apagar el equipo
	Presione para seleccionar: VEL, AREA o FLOW.
	Presione para detener la medición. Para desactivar presione nuevamente.
	Presione para fi jar la lectura más alta o la más baja de una medición.
	Una vez seleccionada la función, presione este botón repetidamente para elegir la unidad de medida.Nota: Para cambiar de unidad en la función ÁREA, presione varias veces ▲hasta que la unidad (m2) comience a parpadear. Luego presione UNIT
	Presione para encender la luz de fondo de la pantalla. Después de algunos segundos se apagará automáticamente.

INSTRUCCIONES

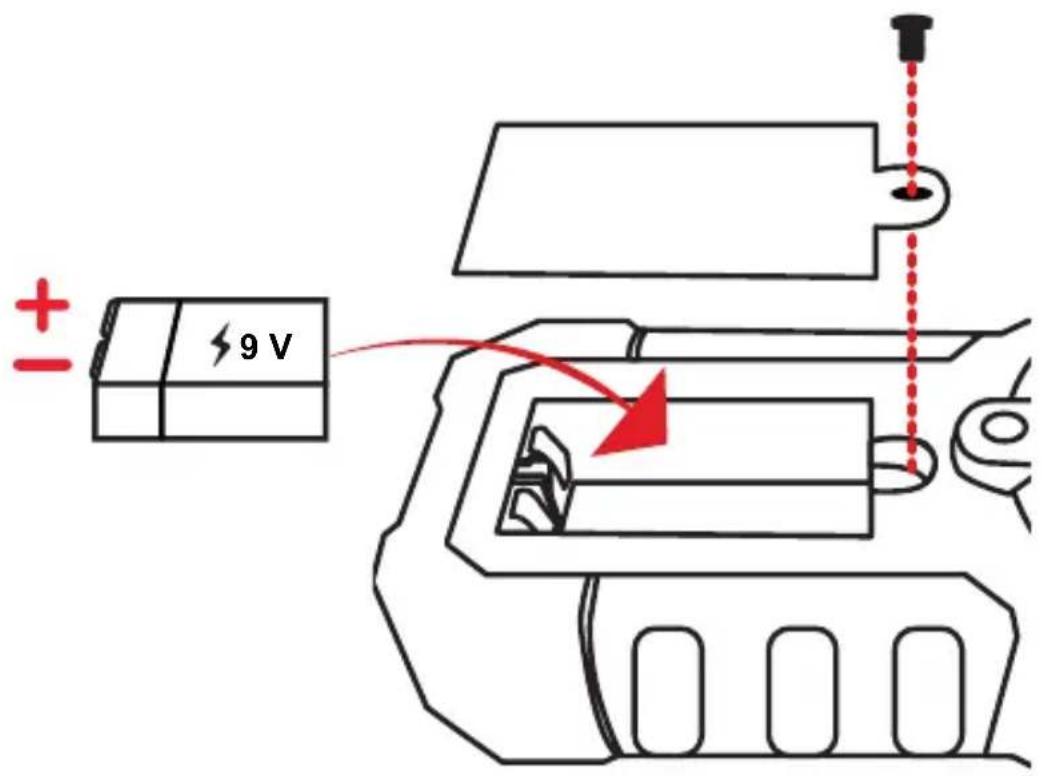

Colocación de la batería

MODO DE USO

Este equipo tiene 2 funciones básicas: medir la velocidad y el flujo del viento. Primero, identifi que la zona de medición para colocar el anemómetro.

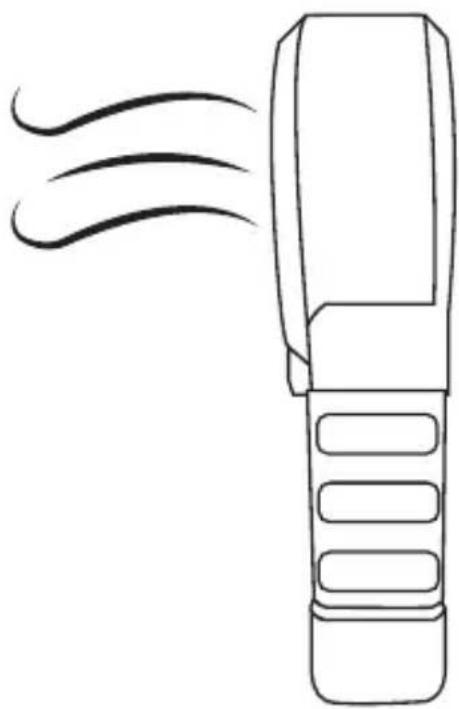

Siempre ubique el equipo dentro del fl ujo de aire, éste debe entrar por atrás de la hélice.

Medición de velocidad

1. Encienda el equipo. Este iniciará predeterminadamente en la función VELOCIDAD.

2. Presione UNIT para seleccionar la unidad de medida (m/s, km/, mil/h, ft/s, ft/m o knots).

3. Ubique el anemómetro en la zona de medición y espere hasta que tome la lectura.

Es necesario que previamente conozca los valores del área en la que desea medir el fl ujo del aire.

a) Introduzca el área

Ingrese manualmente los valores del área como se indica a continuación:

1. Encienda el equipo y presione FUNC hasta situarse en la función ÁREA.
2. Aparecerá en la pantalla: 1.000. El primer dígito destellando significa que se puede editar.
   Presione UNIT para cambiar el valor entre 0 y 9.
3. Presione MAX para editar el siguiente dígito y cámbielo con UNIT
4. Haga lo mismo con el resto de los dígitos.
5. Cambie la unidad de medida (m2 o ft2) con UNIT (si es necesario).
6. Para guardar los cambios presione MAX (la unidad de medida quedara fija)

b) Mida el fl ujo del aire

Una vez ingresada el área, continúe con la medición:

1. Presione FUNC hasta situarse en la función FLOW.
2. Presione UNIT para seleccionar la unidad de medida (CMS, CMM o CFM).
3. Ubique el anemómetro en la zona de medición y espere hasta que tome la lectura.

UNIDADES DE MEDICIÓN

CFM	Pies cúbicos de aire por minuto
CMM	Metros cuadrados de aire por metro
CMS	Metros cuadrados de aire por segundo
ft/m	Pies por metro
ft/s	Pies por segundo
ft	Pies cuadrados
km/h	Kilómetros por hora
knots	Nudos
m^2	Metros cuadrados
m/s	Metros por segundo
mil/h	Millas por hora

STEREN

ESPECIFICACIONES

Alimentación: 9 V --- (batería cuadrada)

Rango de medición: 0.8\~40 m/s

Precisión: 0,80 - 30,00 m/s ±(2,0% + 50D)

Resolución: 0,01 m/s, 0,01 km/h, 0,01 ft/s, 0,01 knots, 0,01 mile/h, 1 ft/m

Tiempo de muestreo: 0,4 s

Función de auto apagado: 10 minutos (ajustable)

Indicador de batería baja: <7V

Humedad relativa: <95% (No condensada)

Temperatura de operación: -20°C - 80°C

Altitud de operación Max.: 2,000 m

Producto: Medidor digital de fl ujo y velocidad de aire (Anemómetro)

Modelo: HER-440

Marca: Steren

PÓLIZA DE GARANTÍA

Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas posteriormente.

ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor
Domicilio Producto
Marca Modelo
Número de serie ____ Fecha de entrega ____
