AAW-10CR1FHU - Aire acondicionado Admiral - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado portátil
Marca	Admiral
Modelo	AAW-10CR1FHU
Capacidad de enfriamiento	10,000 BTU (ASHRAE) / 6,500 BTU (SACC)
Dimensiones (An x Al x Pr)	22.0 x 17.5 x 13.5 in (55.9 x 44.5 x 34.3 cm)
Peso	62.0 lb (28.1 kg)
Alimentación eléctrica	115 V ~ 60 Hz
Consumo de energía (enfriamiento)	950 W
Refrigerante	R-32 (32 g)
Modos	Frío, Ventilador, Deshumidificar (Seco), Sueño, Auto
Velocidades del ventilador	Baja, Media, Alta, Auto
Temporizador	Temporizador de encendido/apagado de 1 a 24 horas
Control remoto	Incluido
Filtro de aire	Filtro de malla lavable
Mantenimiento	Limpiar el filtro cada 2 semanas; drenar el condensado manualmente o mediante drenaje continuo
Características de seguridad	Apagado automático por sobrecalentamiento, retardo de reinicio, bloqueo infantil (mediante control remoto)
Instalación	Incluye kit de ventana para ventanas corredizas verticales u horizontales
Nivel de ruido (Bajo/Alto)	52 / 55 dBA
Eficiencia energética	EER: 8.5 CEER: 6.5 (estimado)
Disponibilidad de piezas de repuesto	Filtro, control remoto, componentes del kit de ventana
Garantía	1 año limitada (piezas y mano de obra)

Preguntas frecuentes - AAW-10CR1FHU Admiral

¿Cómo limpio el filtro de aire del Admiral AAW-10CR1FHU?

Apague y desconecte la unidad. Retire la rejilla del filtro, saque el filtro de malla lavable, aspire o enjuague con agua tibia. Déjelo secar completamente antes de volver a instalarlo. Limpie cada 2 semanas para un rendimiento óptimo.

¿Por qué mi aire acondicionado no enfría?

Verifique si el modo está configurado en Frío y la velocidad del ventilador no está en Baja. Asegúrese de que el filtro esté limpio, las ventanas estén cerradas y la unidad tenga el tamaño adecuado para la habitación. También verifique que la temperatura configurada sea menor que la temperatura ambiente.

¿Cómo instalo el kit de ventana?

El kit incluye un panel que se ajusta para ventanas corredizas verticales u horizontales. Extienda el panel al ancho correcto, asegúrelo en la abertura de la ventana y conecte la manguera de escape a la unidad. Siga el manual para obtener pasos detallados.

¿Qué hace el modo 'Sueño'?

El modo Sueño aumenta gradualmente la temperatura configurada con el tiempo para mayor comodidad mientras reduce el ruido. También atenúa la pantalla. Úselo por la noche para ahorrar energía y dormir mejor.

¿Puedo usar un cable de extensión?

No, enchufe la unidad directamente a un tomacorriente de 115 V con conexión a tierra. Usar un cable de extensión puede causar caída de voltaje, sobrecalentamiento o peligro de incendio.

¿Cómo configuro el temporizador?

Presione el botón Temporizador en el control remoto o panel de control. Use +/- para configurar las horas (1-24). La unidad se encenderá o apagará automáticamente a la hora configurada cuando se programe correctamente.

¿Qué hace el modo 'Auto'?

El modo Auto selecciona automáticamente entre la operación de frío y ventilador según la temperatura ambiente. Mantiene la temperatura configurada cambiando de modo según sea necesario.

Mi control remoto no funciona. ¿Qué debo revisar?

Reemplace las baterías (2x AAA). Asegúrese de que no haya obstrucciones entre el control remoto y la unidad. Apunte directamente al sensor. Si aún no funciona, intente reiniciar la unidad desconectándola durante 5 minutos.

¿Cómo dreno el condensado?

En alta humedad, el tanque interno puede llenarse y activar un indicador 'LLENO'. Apague y desconecte, localice el tapón de drenaje en la parte inferior trasera, coloque una bandeja debajo y retire el tapón. Para drenaje continuo, conecte una manguera de jardín al puerto de drenaje.

¿Cuál es el tamaño máximo de habitación para esta unidad?

El Admiral AAW-10CR1FHU es adecuado para habitaciones de hasta 450 pies cuadrados (42 m²) dependiendo del aislamiento y la luz solar. Es ideal para dormitorios o salas de estar de tamaño mediano.

MANUAL DE USUARIO AAW-10CR1FHU Admiral

Aire Acondicionado para Habitaciones

Use and Care Manual Manual de Uso y Mantenimiento

Gracias por elegir este aire acondicionado para enfriar su hogar. Este MANUAL DE USO Y MANTENIMIENTO proporciona la información necesaria para cuidar y mantener en forma adecuada su nuevo aire acondicionado. Funcionar sin problemas durante muchos años si le brinda el mantenimiento apropiado. Para evitar problemas al instalarlo, lea completamente las instrucciones antes de comenzar. Este manual contiene información acerca de la instalación y el funcionamiento del aire acondicionado para habitaciones.

Identificación de las Piezas

▶ Modelo Mecánico

Introducción

Identificación de las Piezas

Especificaciones eléctricas

1. Todos los cables deben cumplir con los ódigos eléctricos locales y nacionales y los debe instalar un electricista licenciado. Si tiene preguntas relacionadas con las siguientes instrucciones, comuníquese con un electricista licenciado.
2. Verifique el suministro de energía disponible y resuelva cualquier problema con los cables ANTES de instalar y hacer funcionar esta unidad.
3. Para su seguridad y protección, esta unidad est o conectada a tierra a través del cable de alimentación cuando se lo enchufa a un tomacorriente de pared provisto de conexión a tierra. Si no est seguro de que el tomacorriente de pared cuenta con la conexión a tierra apropiada, consulte con un electricista licenciado.
4. El tomacorriente de pared (de 3 clavijas) debe coincidir con el enchufe (de 3 clavijas) del cable de alimentación suministrado con la unidad. NO utilice adaptadores de enchufe ni cables de extensión. Consulte la Tabla 1 para obtener información acerca de receptrículos y fusibles.

Peligro de Descarga Eléctrica

Si el rúulo del aire acondicionado indica 115 voltios y hasta 7.5 amperios, la unidad se puede conectar a un cortacircuito o fusible utilizado por otros dispositivos. No obstante, la suma de los amperios máximos de todos los dispositivos conectados a dicho cortacircuito o fusible no deben exceder los amperios del mismo. Si el rúulo del aire acondicionado indica 115 voltios y más de 7.5 amperios, debe tener su propio fusible o cortacircuito y no se deberá conectar ningún otro dispositivo o unidad a dicho fusible o cortacircuito. Para evitar lesiones físicas, desconecte el suministro de energía de la unidad antes de instalarla o repararla.

1. El rítulo de la unidad contiene datos el étricos y técnicos. Dicho rítulo se encuentra en el lado derecho de la unidad.

Tipos de Receptículos y Fusibles

MODEL

10K-12K

18K(Cooling only)

24K

18K-24K

Consejos antes de la instalación

Su unidad de Aire Acondicionado para Habitaciones se ha diseñado para lograr un alto rendimiento y ahorrar energía el étrica. Siga las siguientes sugerencias para lograr un mayor rendimiento.

1. Ajuste el termostato a un nivel que le resulte agradable y dígelo en el nivel seleccionado.
2. El filtro de aire es muy eficiente a la hora de eliminar partículas que se desplazan por el aire. Mantenga limpio el filtro de aire. Por lo general, el filtro deberá limpiarse una vez al mes. Es probable que sea necesario limpiarlo con m/s frecuencia dependiendo de la calidad del aire exterior o interior.
3. Puede utilizar tapices, cortinas o pantallas para evitar que la luz directa del sol caliente su habitación, pero NO obstruya el aire acondicionado. Permita que el aire circule alrededor de la unidad sin obstrucciones.
4. Encienda el aire acondicionado antes de que la temperatura exterior sea demasiado elevada y desagradable. De esta manera evitarásufrir calor mientras la unidad enfria la habitaci n.

El Aire Acondicionado para Habitaciones se ha diseñado de modo tal que resulte fácil su instalación en ventanas armadas sencillas o dobles. NOTA: esta unidad NO se ha diseñado para ventanas verticales (de tipo deslizante).

PRECAUCION

Para evitar problemas durante la instalación o el funcionamiento de la unidad, lea completamente las instrucciones.

NOTA: conserve la caja de la unidad y los materiales de empaque para almacenarla o transportarla en el futuro. Antes de instalar la unidad compare el contenido del juego de herrajes con la lista de control del modelo correspondiente. Consulte las siguientes listas (Fig. 1).

Herrajes de Instalación

Tornillos de 3/4" (10)

Tornillos de 1/4" (23)

Canal Superior (1)

Canal Inferior (1)(10K-12K)

Canal Inferior (1)(18K-24K)

(instalado en la fórica)

○ Arandelas de Presión (4)

Grapa de Persiana (2)

Junta de Culata (10)

Instrucciones de Instalación

PRECAUCION

Debido a que el compresor se encuentra del lado de los controles (a la derecha de la unidad), este lado serám ó pesado y m ó dif cll de manipular. Si la unidad no se sostiene bien de dicho lado pueden producirse lesiones físicas y daños a la unidad y a su propiedad. Por lo tanto, le recomendamos que para instalar esta unidad solicite ayuda a otras personas.

1. Seleccione la Mejor Ubicación

A. El aire acondicionado para habitaciones tiene un diseño que facilita su colocación en ventanas armadas sencillas o dobles. No obstante, debido a que los diseños de ventana son tan variados, es probable que sea necesario realizar algunas modificaciones para lograr una instalación segura y adecuada.

B. Asegírese de que la ventana y el marco tengan una estructura firme y que la madera no estérajada ni podrida.

C. Para lograr el máximo rendimiento, instale el aire acondicionado del lado de la casa o edificio donde haya más sombra que sol. Si la unidad se encontrara expuesta a la luz del sol, es aconsejable colocarle un

E. Asegúrese de instalar la unidad cerca de un tomacorriente eléctrico adecuado. Utilice un estime al corriente propio (lea tabla 1 en pagina 20) con circuito exclusivo para el aire acondicionado. Todos los cables deberán cumplir con los códigos el étricos locales y nacionales.
F. La unidad esti diseñada para evaporar la condensación bajo condiciones normales. No obstante, bajo condiciones de extrema humedad, es probable que la condensación excesiva haga que la bandeja base se desborde hacia el exterior. Por lo tanto la unidad deberá instalarse en un lugar donde la descarga de la condensación no gote sobre el paso de pealones ni en las propiedades vecinas.

Instrucciones de instalación

1. Como quitar el armazón deslizable del aire acondicionado

A. Quite los 4 tornillos Philips que sujetan el armazán al gabinete. Hay 2 tornillos de cada lado. Los tornillos que están más cerca del frente de la unidad sujetan el panel frontal al gabinete. Los tornillos que están más cerca de la parte trasera de la unidad sujetan el gabinete al armazán. Vea la (Fig. 1).

B. Quite el panel frontal del gabinete tirando suavemente de d. C. Tome el mango que est en el frente del armazón deslizable y saque con cuidado el aire acondicionado del gabinete. Vea la (Fig. 2).

NOTA: una vez finalizada la instalación en la ventana debe volver a colocar los tornillos para sujetar el armazón deslizable.

Pida ayuda para realizar este procedimiento.

1. Montaje de los canales superior e inferior en el gabinete

A. Canal Superior en Forma de L: Aguante el doble sello adhesiva al canal superior en forma de L, con 5 tornillos de 1/4", instale el canal superior en forma de L sobre el gabinete, tal

Fig. 1

Fig. 2

Instrucciones de instalación

1. Instalación de los Soportes Horizontales y de la Primera Tira Adhesiva

Selladora

NOTA: Existe una gran variedad de estilos de v entanas. Por lo tanto, es probable que se a necesario modificar o mejorar su propia instalación.

A. Sujete el soporte horizontal a los soportes en escuadra (Fig. 5) con 2 pernos de 1 1/2". Hay dos pernos por soporte. Asegrelos con las 2 arandelas de presin de 1/4" y las 2 tuercas de 1'4 NO ajuste estos pernos de inmediato ya que es posible que sea necesario ajustar la distancia del soporte ensamblado, dependiendo de la profun didad del umbral de la ventana. Vea la (Fig. 7). Instale los dos tornillos de nivelación en los soportes en escuadra. A modo de prueba, coloque el soporte ensamblado en la ventana antes de instalar el gabinete. Si los tornillos de nivelación están demasiado lejos de la pared como para proporcionar estabilidad, es probable que sea necesario complementar dicha área con un taco de madera. Vea la (Fig. 8).

B. Mida el ancho del interior del umbral de la ventana y defina el centro, tal como se indica en la Fig. 6. Alinee la ranura en V de cada soporte ensamblado sobre estas marcas y monte los soportes al umbral con los tornillos de 3/4"

VISTA SUPERIOR

Instrucciones de instalación

6. Instalación del gabinete

A. Alinee un agujero de la parte inferior del gabinete con un agujero del soporte ensambla do. Sujete el gabinete al soporte ensamblado con 3 de los tornillos de 1/4" proporcionados. Repita el mismo procedimiento del otro lado del gabinete. Vea la (Fig. 10).

B. Asegírese de que el canal de montaje en forma de L. estdelante del marco. El canal en forma de U de la parte inferior del gabinete de berquedar en el riel del soporte ensamblado. Baje la ventana hasta que apoye justo detés de la parte delantera del canal de montaje en forma de L. Vea la (Fig. 11).

C. Asegúrese de que el gabinete estlevemente inclinado hacia abajo en la parte externa. Si es necesario vuelva a ajustar el soporte, tal como se indica en la Fig. 7.

7. Asegure las Persianas

A. Vuelva a colocar con cuidado el aire acondicionado en el gabinete. (Pida ayuda para realizar este procedimiento.)

B. Vuelva a instalar los tornillos del arma¿n deslizable (que se quitaron anteriormente) de ambos lados del gabinete. Vea la (Fig. 12). Asegure la parte superior de los marcos al marco de la vantage con 2 tornillos de 3/4"

Fig. 10

Fig. 11

Instrucciones de instalación

9. Finalice la instalación

A. Corte la espuma para que quepa en la abertura entre la parte superior del interior y exterior de la ventana. Vea la (Fig. 13).
B. Es probable que algunas instalaciones necesiten tira selladora adicional alrededor de la ventana y el aire acondicionado. Verifique si hay alguna p rdida de aire y sellela si es necesario.
C. En zonas de mucha humedad, es posible que la descarga de agua haga que la unidad desborde o que el aire acondicionado haga m/s ruido. Si esto sucede, puede acoplar una manguera de desag e (no incluida) al tapón de drenaje para que las condensaciones se descarguen bien. Vea la (Fig. 14).

Fig. 13

Fig. 14

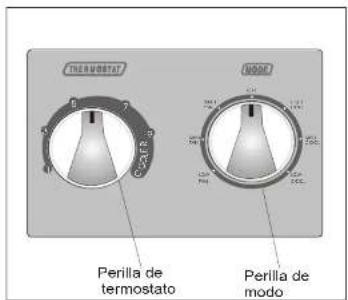

Instrucciones de Operación

MODE (Modo)

La perilla de modo controla las velocidades de ventilador y de enfriamiento. Para fijar una temperatura de enfriamiento, simplemente haga rotar la perilla y colíquela en el nivel deseado. Vea la Fig. 15.

El termostato controla automáticamente el ciclo de enfriamiento (compresor) del aire acondicionado para mantener la temperatura del ambiente. No obstante, el motor del ventilador continuarófuncionando una vez finalizado el funcionamiento del compresor (ciclo de enfriamiento). Vea la Fig.15.

LOW FAN (Ventilador al Mínimo) har oque el aire circule a una velocidad mínima sin enfriar.

MED FAN (Ventilador al Mediano) haróque el aire circule a una velocidad mediana sin enfriar.

HIGH FAN (Ventilador al Máximo) har óque el aire circule a una velocidad máxima sin enfriar.

LOW COOL (Frio M himo) enfr a el ambiente automcticamente con una circulaci n m nima de aire. Se recomienda durante la noche.

MED COOL (Frio Mediano) enfr a el ambiente automdicamente con una circulaci n mediana de aire. Se recomienda durante la noche.

HIGH COOL (Frio M ximo) enfr a el ambiente

Fig.15

PRECAUCIN

Cuando utilice la perilla de control de ventilador, higala girar lentamente para permitir que la unidad se adapte al nivel. Cuando utilice THERMOSTAT, asugrese de esperar tres minutos antes de cambiar la temperatura. Si la cambia demasiado rápido es posible que cause una sobrecarga y se queme el fusible.

Instrucciones de Operación

Este aire acondicionado se puede operar fácilmente con los botones del panel de control as como también con el control remoto.

Botó d) (Encendido/Apagado) Si presiona este botín, encenderel aire acondicionado. Cuando el aire acondicionado esta de calefacol n, se per imprentar este botín 3 minutos después.

Botin Mode (Modo) Cada vez que se presiona el botin MODE, el modo de operación cambia en estas secuencias: Modelo COOLING ONLY:COOLING (Enfriamiento) FAN ONLY (Silo ventilador)ENERGY SAVING(Ahorro de Energía) COOLING(Enfriamiento); Modelo WITH HEATER:COOLING(Enfriamiento) FAN ONLY(Sdo ventilador)HEATING(Calefacción)ENERGY SAVING(Ahorro de Energía) COOLING(Enfriamiento).

NOTA: Después de seleccionar un nivel, espere 3 minutos antes de pasar a otro. Con el modo de FAN ONLY, El recinto de la tempa De habitación ser Desde 0°C(32°F) hasta38 °C(99 L. la temperatura de la habitación es superior a32°F la temperatura lucenó L0. La temperatura de la habitación es superior a 99°F la temperatura lucenó H1.

Botán Fan Speed (Velocidad del Ventilador) Se utiliza para seleccionar la velocidad del ventilador

Panel de Control

Indication symbols of LED on control panel: * Ventilador en velocidad automática * Enfriamiento

☑ Ventilador en velocidad baja ⊕ Ventilador en velocidad media

* Ventilador en velocidad alta

São ventilador

Temporizador

- Ahorro de energía

Calefacción

88°F Mostrar temperatura fijada Mostrar hora programada

Las luces del indicador LED anteriormente mencionadas se encienden cuando se usan los modos correspondientes.

Instrucciones de Operación

Control remoto

Botón Power (Encendido/Apagado)

El aparato se encenden si está apagado o apagaró cuando están operación, si oprime este botón.

2 Botán Mode (Modo)

Utilice este botán para seleccionar el modo de operación.

3 Botín + -

Botones de ajuste de temperatura oprima para ajustar la temepratura del cuarto. oprima para programar la hora.

4 Botón High

Para ajustar el modo alta velocidad de ventilador.

5 Botón Mid

Para ajustar el modo mediana velocidad de ventilador.

6 Botán Low

Para ajustar el modo baja velocidad de ventilador.

7 Botán Auto

Instrucciones de Operación

Control remoto

• Colocain de las pilas

Retire la tapa de las en el sentido de la flecha. Introduzca las pilas nuevas, con cuidado de que coincidan los polos(+)y(-).

Vuelva a instalar la tapa, deslizándola otra vez a su posición.

Note:

• Utilice pilas 2 LR6 AA(1.5V). No utilice pilas
recargables.Sustituya las pilas por otras nuevas del mismo tipo cuando la pantalla aparezca atenuada.
* Si la sustitución se realiza en el plazo de 1 minuto, el mando a distancia conservará los valores prefijados oridinales (Este función es sólo para controlador remoto de LCD).

• C cómo use

Para operar el aire acondicionado, apunte el controlador remoto la señor del receptor.

El controlador remoto se ra a operar el aire acondiciondo con una diatancia hasta 23 pies cuando apunta a la sénar del receptor de la unidad.

Cuidado y Mantenimiento

Cuando repare el aire acondicionado, asegúrese de colocar la perilla de modo en OFF y luego desconectar el cable de alimentación del tomacorriente el étrico.

1. NO utilice gasolina, bencina, disolvente u otros productos químicos en el aire acondicionado, ya que estas sustancias pueden danar el acabado de pintura y deformar las piezas de plástico.
2. Nunca derrame agua directamente en el frente de la unidad ya que dañaría el aislamiento el étrico.

Limpieza del Filtro de Aire

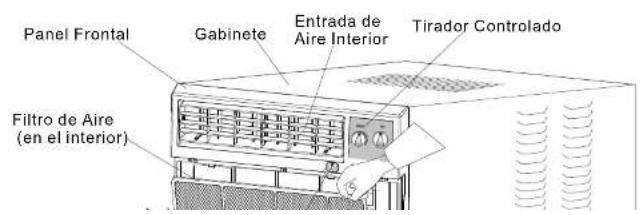

Extracción del Filtro de Aire

Si el filtro de aire se obstruye con polvo, el flujo de aire queda obstruido y reduce el rendimiento de la unidad. El filtro de aire deberó limpiarse una vez al mes. Es probable que sea necesario limpiarlo con más frecuencia dependiendo de la calidad de aire exterior o interior.

Cómo Quitar el Filtro de Aire

IEI filtro de aire de los modelos anteriormente mencionados se encuentra detrás de la rejilla de entrada de aire delantera. Para quitarlo tome el mango del filtro ubicado enla parte superior de la rejilla de entrada de aire y deslícelo hacia arriba.

Para volver a instalarlo realice los procedimientos anteriores a la inversa.

CAUTION

NO olvide instalar el filtro de aire. Si el aire acondicionado funciona sin el filtro de aire, el polvo no se puede eliminar de la habitación y es posible que la unidad se descomponga.

Cuando la rejilla de entrada de aire y el gabinete están sucios, I mpielos con agua templada (por debaj de los 104°F). Se recomienda el uso de un detergente suave.

Limpieza del Filtro de Aire

1. Elimine el polvo acumulado en el filtro. Para ello apliquele unos golpes suaves o una aspiradora doméstica.
2. Lave bien el filtro con agua templada, de temperatura inferior a los 40°C (104°F), mientras lo frota suavemente. Para obtener mejores resultados, lvelo con agua jabonosa o con un producto de limpieza neutro.
3. Enjuague bien el filtro con agua limpia y luego sóquelo completamente.

Cuidado de Fin de Temporada

1. Haga funcionar el ventilador durante medio día para que se seque el interior de la unidad.
2. Apiguelo y desenchíelo del tomacorriente de pared.
3. Limpie el filtro.
   A Almacinalo en un lugar caso

Guía para la Solución de Problemas

Generalmente los problemas son sencillos y es probable que no sea necesario llamar a unét cnico. Esta guía puede ayudarlo a resolverlos.

PROBLEMA CAUSA POSIBLE SOLUCIN SUGERIDA
El aire acondicionado no funciona	La unidad no recibe suministro eléctrico.	Verifique si el cable de alimentación e sticonectado al tomacorriente.Verifique el fusible o el cortacircuito.Fije el FAN CONTROL (control del ventilador) en una posición que no sea OFF.
Enfria poco o nada	Filtro de aire sucio.Capacidad inadecuada para la aplicación.Flujo de aire obstruido.Corte de energía eléctrica, se cambióde nivel demasiado rápido o se disparal interruptor por sobrecarga del compresor.	Limpie o reemplace el filtro de aire.Hable con el representante para determinar cuál es la capacidad adecuada para la aplicación.Quite toda obstrucción de la rejilla o de las persianas exteriores.Haga funcionar el ventilador para reiniciar el compresor (en aproximadamente 10 minutos).
Unidad ruidosa	Piezas sueltas.Soporte inadecuado.	Ajuste las piezas sueltas.Proporcione soporte adicional a la unidad.
Olores	Formación de moho u hongos sobre las superficies	Quite el tapán de drenaje y la bandeja base.

GARANTÍA

GARANTÍA COMPLETA DE 5 ANOS

Este producto se garantiza por 5 años a partir de la fecha de la compra original. Cualquier parte que falle en materiales o la ejecución sensituida dentro del período de la garantía. Esta garantía incluye servicio a domicilio. Una copia de su prueba de la compra, con la fecha de la compra del producto incluida, se requiere para acordar esta reparación del servicio.

Para el nombre y la localización de un prestador de servicio autorizado lo más cerca posible a usted, llame por favor al 1-877-465-3566. Refi rase por favor al nombre del producto, a la marca, y al número de modelo cuando usted llama.

Esta garantía no se aplica si el daño ocurre debido a accidente, manejo u operación incorrectos, daños de transporte, abuso, uso eróneo, reparacion no autorizada, el uso comercial del producto otro uso para el cual no fuera pensado.

TODAS LAS GARANTÍAS, EXPRESADAS O IMPLICADAS, DURAN POR 5 ÁNOS A PARTIR DE LA FECHA DE LA COMPRA ORIGINAL. ESTA GARANTÍA NO CUBRE LA RESPONSABILIDAD POR LOS DÁNOS FORTUITOS O CONSECUENTES PARA CUALESQUIER CAUSA EN NINGUNCASO.

Esta garantía se extiende al dueño original y a cualquier duéno subsiquiente para los productos comprados para el uso casero dentro de los E.E.U.U.. Algunos estados no permiten la exclusión o la limitación de danos fortuitos o consecuentes. Esta garantía le da las derecho específicos, y usted puede también tener otras erechos que puedan variar de estado a estado. Para saber cu les son, sus derechas legales consulte a su oficina local del consumidor o a la procuraduría de

Admiral®
