Tipo de producto	Caja registradora electrónica
Marca	Sharp
Modelo	XE-A402
Dimensiones (Ancho x Profundo x Alto)	Aprox. 400 x 420 x 300 mm
Peso	Aprox. 8.5 kg
Alimentación	AC 220-240V, 50/60 Hz
Pantalla	Pantallas LCD para operador y cliente
Tipo de impresora	Impresora térmica de recibos
Velocidad de impresión	Aprox. 12 líneas por segundo
Funciones de teclas	PLU, teclas de departamento, cálculo de impuestos, subtotal, pago
Modos de transacción	Modos de registro, entrenamiento y mantenimiento
Capacidad de memoria	Hasta 4000 PLU (según configuración)
Conectividad	Puerto RS-232 para conexión a PC (opcional)
Consumo de energía	En espera: 15W; En funcionamiento: 40W
Mantenimiento	Limpie el exterior con un paño suave y seco; evite líquidos; se recomienda limpieza periódica del cabezal térmico
Características de seguridad	Bloqueo con llave para restringir el acceso; conexión a tierra obligatoria del cable de alimentación; apagado automático después de inactividad (si está habilitado)
Piezas de repuesto y reparabilidad	Piezas de repuesto comunes: cabezal de impresión térmico, placa de fuente de alimentación, membrana del teclado; reparables por técnicos autorizados
Información general	Diseñado para comercio minorista y hostelería; soporta múltiples impuestos, totales por departamento e informes

Preguntas frecuentes - XE-A402 SHARP

¿Cómo configuro la fecha y hora en la Sharp XE-A402?

Presione la tecla [MODE], seleccione "Programación", luego "Fecha/Hora". Ingrese la fecha actual en formato DDMMAA y la hora en formato HHMM. Confirme con [ENTER].

¿Qué debo hacer si el papel del recibo se atasca?

Apague la caja registradora, abra la cubierta de la impresora, retire suavemente el papel atascado, asegúrese de que el rollo de papel esté insertado correctamente con el lado térmico hacia el cabezal de impresión, luego cierre la cubierta y reinicie.

¿Cómo programo las tasas de impuestos?

Ingrese al modo de programación, seleccione "Impuesto". Ingrese la tasa de impuesto como porcentaje (ej., 8.25 para 8.25%). Asigne el impuesto a una tecla de impuesto. Use la tecla [TAX] durante las transacciones para aplicarlo.

¿Puedo conectar la XE-A402 a una computadora?

Sí, a través del puerto RS-232 en la parte posterior. Necesita un cable y software compatible (ej., Sharp POS Manager) para transferir datos de ventas o configurar PLU.

¿Cómo borro un código de error?

La mayoría de los errores se muestran como códigos (ej., E1 para error de impresora). Consulte el manual para el código específico; intente reiniciar la caja registradora apagándola, esperando 10 segundos y volviéndola a encender.

¿Cuál es el número máximo de PLU que puedo almacenar?

La Sharp XE-A402 puede almacenar hasta 4000 PLU, aunque esto puede variar según la configuración y la asignación de memoria para otras funciones.

¿Cómo realizo un cierre diario (informe Z)?

Asegúrese de que no haya transacciones en curso. Presione la tecla [MODE], seleccione "Informe", luego "Informe Z". La caja registradora imprimirá un resumen de ventas, impuestos y totales.

¿Por qué la pantalla muestra una pantalla en blanco?

Verifique la conexión del cable de alimentación y asegúrese de que el enchufe tenga corriente. Si la caja está encendida pero la pantalla permanece en blanco, intente un reinicio desconectándola durante 30 segundos. Si persiste, contacte al servicio técnico.

¿Cómo limpio el cabezal de impresión térmico?

Apague y desconecte la caja registradora. Abra la cubierta de la impresora, retire el rollo de papel. Use un hisopo de algodón ligeramente humedecido con alcohol isopropílico para limpiar suavemente el cabezal de impresión. Déjelo secar antes de volver a insertar el papel y cerrar.

¿Qué tipo de papel para recibos usa la XE-A402?

Usa rollos de papel térmico de 57 mm de ancho, típicamente de 80 mm de diámetro. Asegúrese de que el papel sea térmico (recubierto) y no papel estándar para evitar daños.

MANUAL DE USUARIO XE-A402 SHARP

MANUAL DE INSTRUCCIONES

The Spanish version (summary of English version) is after the English version. La versión española (el resumen de la versión inglesa) sigue a la versión inglesa.

CONTENTS

INTRODUCTION....1

IMPORTANT 1

PRECAUTION....1

CONTENTS....2

Le agradecemos la adquisición de la caja registradora electrónica SHARP modelo XE-A402.

Sírvase leer este manual detenidamente antes de hacer funcionar la caja registradora para familiarizarse y comprender por completo sus funciones y características.

Guarde este manual para futura referencia dado que le servirá de ayuda en caso de tener algún problema de funcionamiento con la caja registradora.

¡PRECAUCION!

• Asegúrese de inicializar la caja registradora antes de ponerla en funcionamiento. De lo contrario, se perturbará el contenido de la memoria y se producirá el mal funcionamiento de la caja registradora. Para ver los procedimientos, consulte la página 6.
• El ajuste inicial para el puerto en serie/escáner se establece para el escáner de códigos de barras. No conecte nunca equipos que no sean el escáner de códigos de barras que se suministra con la caja registradora antes de cambiar el ajuste de interfaz. De lo contrario, se produciría mal funcionamiento de la caja registradora.

IMPORTANTE

• La impresora tiene instalado un cortador de papel. Tenga mucho cuidado de no cortarse con el cortador de papel.
• Instale la caja registradora y el escáner de códigos de barras en un lugar en el que no esté expuesta a radiaciones directas, cambios anormales de temperatura, alta humedad o en contacto con agua. Si la instala en estos lugares, podría originar daños en las cajas y en los componentes electrónicos.
• No opere nunca la caja registradora ni el escáner de códigos de barras con las manos mojadas. El agua podría filtrarse al interior de la registradora y del escáner de códigos de barras y causar averías en sus componentes.
• Cuando limpie la caja registradora o el escáner de códigos de barras, utilice un paño suave y seco. No use nunca líquidos volátiles como por ejemplo bencina y/o disolventes.
  La utilización de estos productos químicos hará que las cajas pierdan color o sufran daños.
• La registradora debe enchufarse a cualquier tomacorriente normal de pared (120V CA ±10%). Otros aparatos eléctricos enchufados en el mismo circuito eléctrico pueden hacer que la registradora funcione mal.
• Si la caja registradora o el escáner de códigos de barras no funciona como debiera, solicite el servicio llamando al 1-800-BE-SHARP. No intente reparar la caja registradora ni el escáner de códigos de barras usted mismo.
• Para desconectar por completo la alimentación eléctrica, desenchufe la clavija del tomacorriente.

PRECAUCION

Esta caja registradora electrónica tiene un circuito de protección de la memoria incorporado que funciona mediante baterías.

Como sabe, todas las baterías con el tiempo se desgastan aunque no se utilicen. Por lo tanto, para asegurarse una carga inicial adecuada en el circuito de protección y evitar cualquier pérdida de la memoria una vez instalada la máquina, se recomienda recargar cada caja durante un período de 24 a 48 horas antes de ser utilizada. Para cargar las baterías, la máquina debe estar enchufada y el selector de modo debe estar en una posición que no sea "OFF". Esta precaución relativa a la recarga evitará llamadas iniciales innecesarias al servicio técnico.

Línea directa de asistencia a los clientes 1-800-BE-SHARP

Para realizar la configuración con facilidad, vea el apartado "PARA EMPEZAR" (página 6).

INDICE

INTRODUCCION....1

IMPORTANTE....1

PRECAUCION 1

INDICE 2

PARTES Y SUS FUNCIONES ....3

PARA EMPEZAR 6

REGISTRO BASICO DE VENTAS 7

1 Ejemplo de registro básico de ventas ....7

2 Aviso de error 8

3 Registros de artículos....8

Registros de un solo artículo....8

Registros repetidos....9

Registros de multiplicación....9

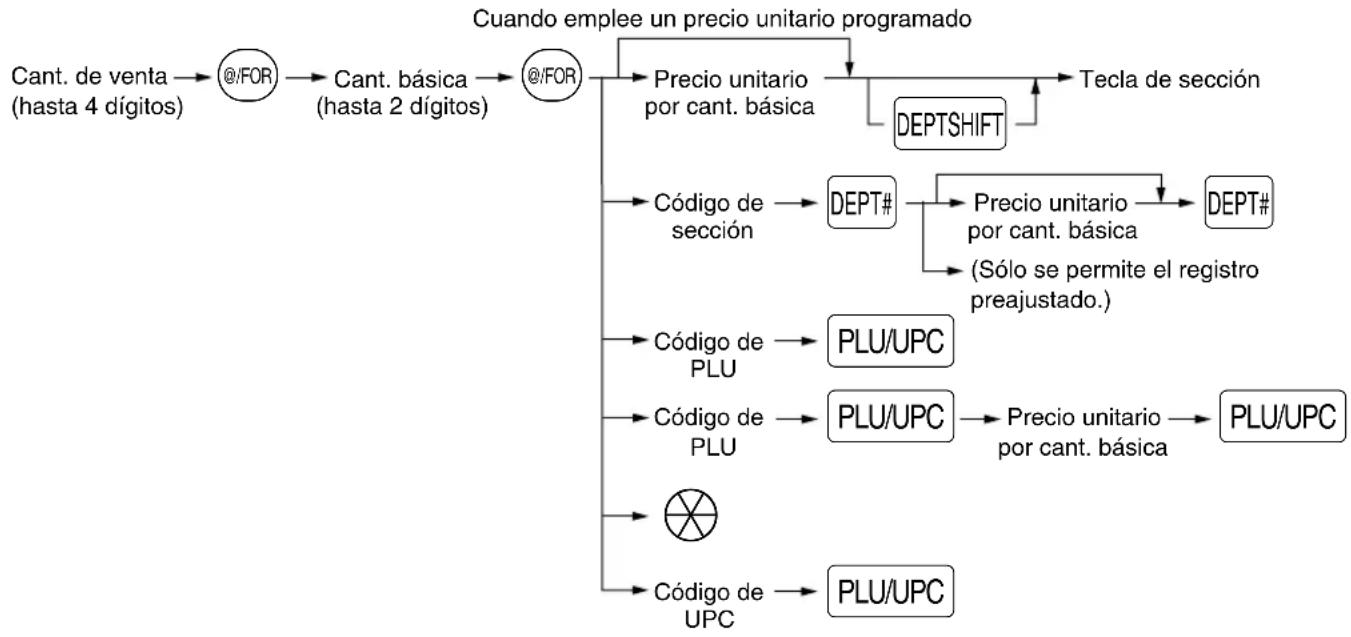

Registros de precios divididos....9

Registros de venta en metálico de un solo artículo (SICS) 10

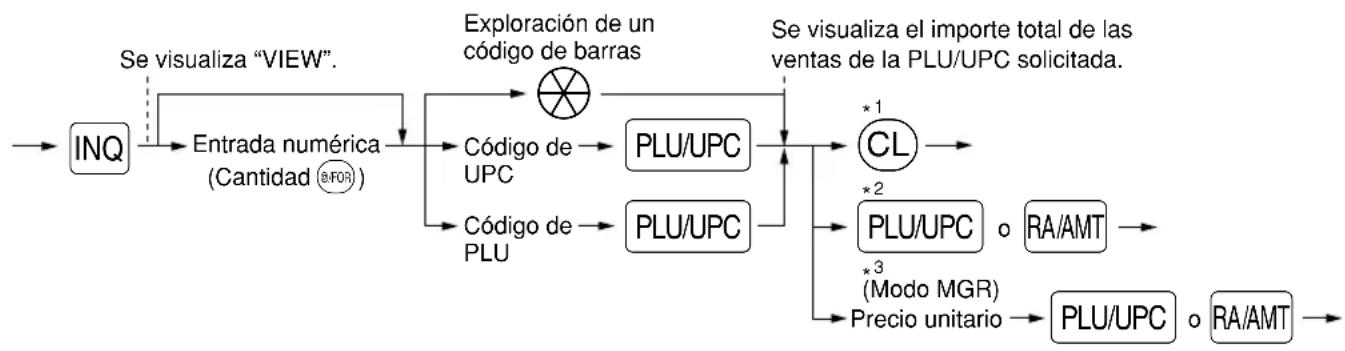

Función de solicitud (verificación) de precios de PLU (codificación de precios)/

UPC (código de productos universales) 10

Función de aprendizaje de UPC 11

4 Visualización de los subtotales ....11

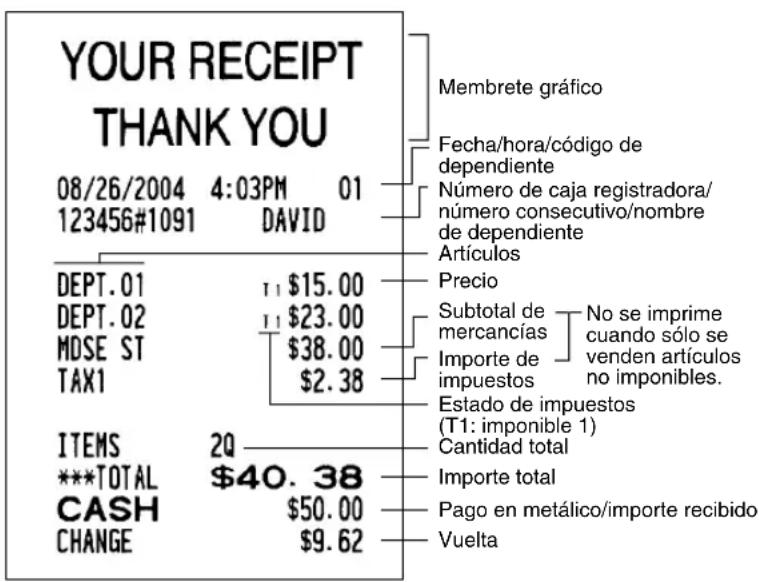

5 Finalización de una transacción....11

6 Cálculo de los impuestos 12

Impuestos automáticos....12

Impuestos manuales 12

Borrado de los impuestos ....12

Cambio del estado de impuestos 12

CARACTERISTICAS OPCIONALES ....13

1 Registros auxiliares....13

2 Tratos de pagos auxiliares 14

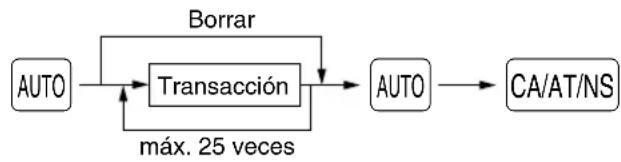

3 Registros con tecla de secuencia automática (tecla AUTO) 15

CORRECCION 15

PROGRAMACION DE LAS FUNCIONES BASICAS (Para el inicio rápido)....16

1 Programación de la fecha y de la hora 16

2 Programación de los impuestos para la función de cálculo automático de los impuestos....16

PROGRAMACION DE FUNCIONES AUXILIARES 18

1 Programación de secciones ....18

2 Programación de PLU/UPC 20

3 Programación de la tasa de comisión 21

4 Programación de teclas misceláneas ......22

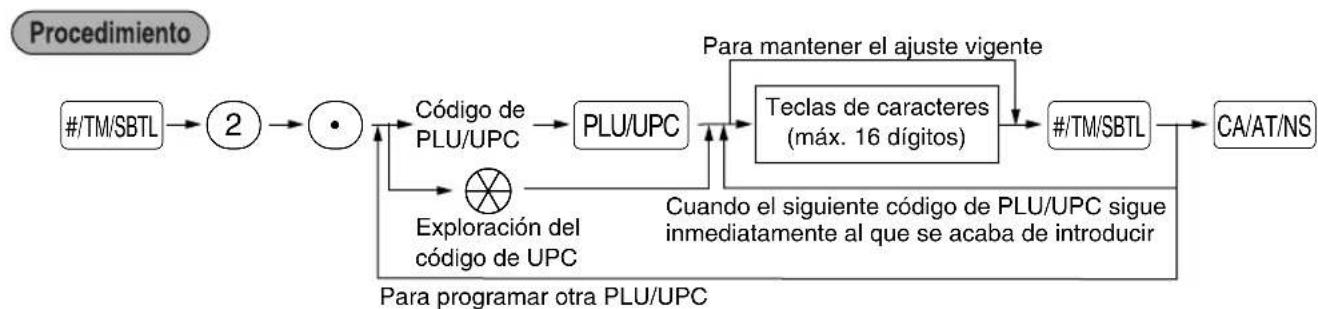

5 Programación de texto 24

PROGRAMACION AVANZADA....28

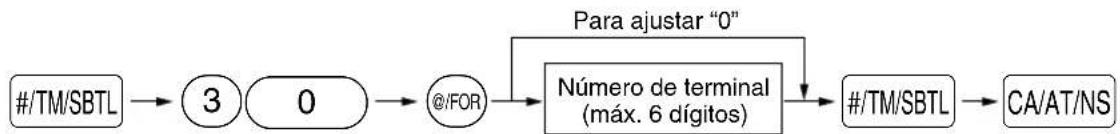

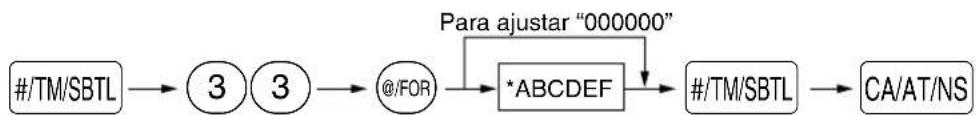

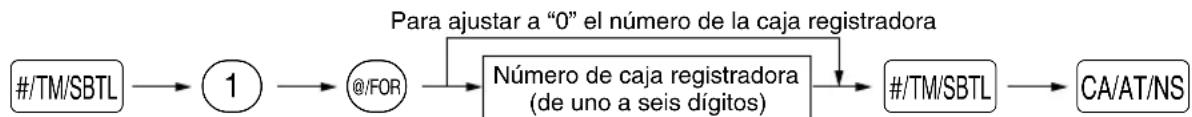

1 Programación de número de caja registradora y de número consecutivo 28

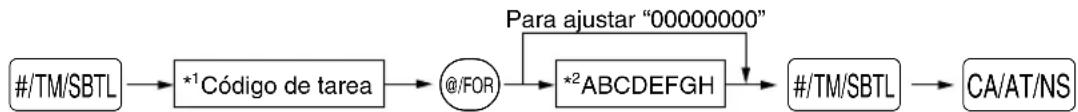

2 Programación 1 de selección de diversas funciones .....29

3 Programación 2 de selección de diversas funciones ....32

4 Lectura de programas almacenados....35

MODO DE INSTRUCCION ....35

LECTURA (X) Y REPOSICION (Z) DE LOS TOTALES DE VENTAS ....36

REGISTROS DE ANULACION....37

CORRECCION DESPUES DE FINALIZAR UNA TRANSACCION (Modo de cancelación) ....37

MANTENIMIENTO PARA EL OPERADOR....38

1 En caso de corte de la alimentación ....38

2 En el caso de error de impresora 38

3 Precauciones al manejar la impresora....38

4 Reemplazo del rollo de papel....38

5 Extracción del papel atascado 40

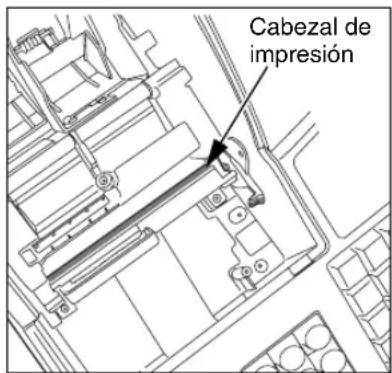

6 Limpieza del cabezal de impresión 40

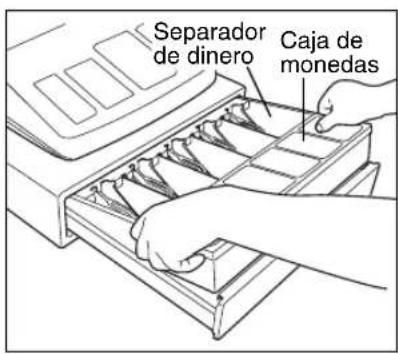

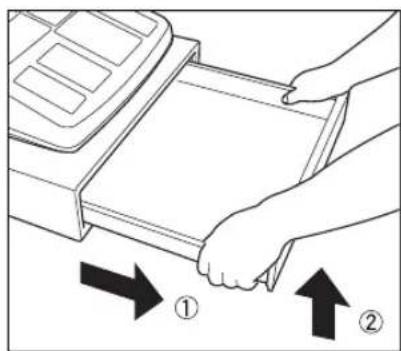

7 Extracción del separador de dinero y del cajón 41

8 Abertura manual del cajón 41

9 Antes de solicitar el servicio de un técnico....41

PARTES Y SUS FUNCIONES

1 Vista exterior

Cómo explorar un código de barras:

Ponga la ventana de exploración cerca del código de barras que desee explorar.

Precaución

Antes de conectar el escáner de códigos de barras, asegúrese de desenchufar el cable de alimentación de CA de la caja registradora.

Nota

Un botón situado en el lado posterior es inválido.

2 Impresora

Levante la parte posterior de la cubierta de la impresora para extraerla. Para volver a instalar la cubierta de la impresora, engánchela en los trinquetes que hay en la caja y ciérrela.

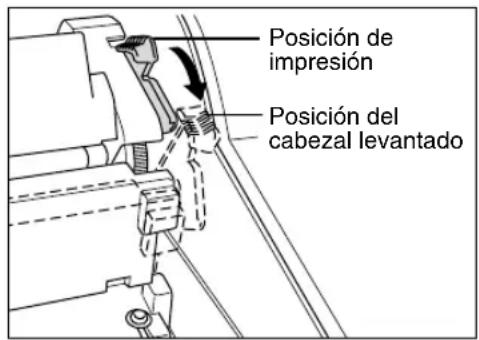

Palanca de liberación del cabezal de impresión

El cabezal de impresión puede levantarse con la palanca verde del lado derecho de la impresora. Tirando de la palanca hacia delante, se levanta el cabezal de impresión. Si se atasca el papel y tiene que mover el cabezal más hacia delante, podrá tirar de la palanca aún más hacia usted y seguir con la extracción del papel atascado.

Nota

No intente quitar el rollo de papel estando bajado el cabezal. Esto podría causar daños en la impresora y en su cabezal.

3 Selector de modo y llaves de modo

El selector de modo funciona insertando una de las dos llaves de modo suministradas: la llave del administrador (MA) y la del operador (OP). Estas llaves pueden insertarse o sacarse sólo cuando el selector esté en la posición "REG" u "OFF".
        H
        I
    end
    subgraph Llave del operator (OP)
        J
        K
    end

El selector de modo tiene estos ajustes:

OFF: Este modo bloquea todas las operaciones de la caja. (La alimentación de CA está desconectada.) No hay cambios en los datos registrados.

OP X/Z: Para sacar informes X o Z de dependiente individual, y para sacar informes rápidos. Puede usarse para alternar el estado "ON" u "OFF" de emisión de recibos pulsando la tecla RCPT/PO.

REG: Para registrar ventas.

PGM: Para programar diversos artículos.

VOID: Para establecer la caja registradora en el modo de cancelación. Este modo permite la corrección después de haber finalizado una transacción.

MGR: Para los registros del administrador. El administrador puede usar este modo para un registro de anulación.

X1/Z1: Para sacar el informe X/Z de varios totales diarios.

X2/Z2: Para sacar el informe X/Z de consolidación periódica (semanal o mensual).

4 Teclado

■ Disposición del teclado

Nota Los caracteres pequeños de la parte inferior o de la esquina derecha inferior de cada tecla indican funciones o caracteres que pueden utilizarse para introducir caracteres para la programación de texto. Para más detalles, consulte la página 24.

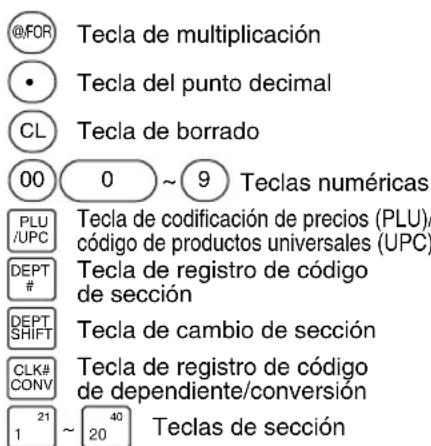

■ Nombres de las teclas

5 Visualizaciones

■ Visualizador para el operador

Repetición/marca centinela/marca de ahorro de energía

- Código de dependiente o nombre de modo

Se visualiza el modo en el que ahora se encuentre. Cuando se asigna un dependiente, se visualiza el código de dependiente en el modo REG u OP X/Z. Por ejemplo, se visualiza “*01*” cuando se asigna el dependiente 01.

- Repetición

Se visualiza el número de repeticiones, empezando por "2" y se incrementa con cada repetición.

Cuando haya registrado diez veces, el visualizador mostrará "0". (2 → 3 .....9 → 0 → 1 → 2...)

- Marca centinela

Cuando el importe en el cajón llega al importe que haya programado, la marca centinela "X" se visualiza para avisarle que ponga el dinero en un lugar seguro.

- Marca de ahorro de energía

Cuando la caja registradora se establece en el modo de ahorro de energía, se enciende la marca de ahorro de energía (punto decimal).

- Area de visualización de mensajes de función

Se visualizan las etiquetas de artículos de secciones y PLU/UPC y textos de función que usted usa, como por ejemplo, %1, (-), y CASH. Para los detalles de los textos de función, consulte la página 27. Cuando se debe introducir un importe, se visualiza ---- en el área de registro numérico con un mensaje de guía "ENTER PRICE".

- Area de visualización de registro numérico

Aquí se visualizan los números que se introducen empleando las teclas numéricas.

Visualización de la fecha y de la hora

La fecha y la hora aparecen en el visualizador en el modo OP X/Z, REG, o MGR. En el modo REG o MGR, pulse la tecla #/TM/SBTL para visualizar la fecha y la hora.

Mensaje de error

Cuando ocurre un error, se visualiza el mensaje de error correspondiente en el área de visualización de mensajes de función. Para los detalles de los mensajes de error, consulte el apartado de “Tabla de mensajes de error” de la página 42.

■ Visualizador para el cliente (tipo saliente)

Marca de ahorro de energía (Se enciende la marca sólo en el modo de ahorro de energía)

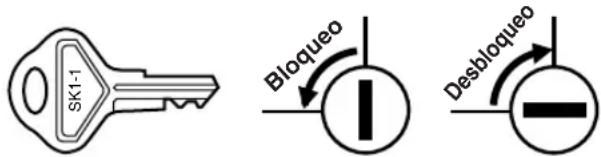

6 Llave de la cerradura del cajón

Esta llave bloquea y desbloquea el cajón. Para bloquear el cajón, gire la llave 90 grados hacia la izquierda. Para desbloquearlo, gírela 90 grados hacia la derecha.

PARA EMPEZAR

Busque una superficie estable cerca de una toma de corriente de CA donde la caja registradora no quede sujeta a agua ni a los rayos directos del sol.

1. Conecte el escáner de códigos de barras.

Para explorar códigos de barras, conecte el escáner de códigos de barras suministrado a la caja registradora.

1. Abra la cubierta del puerto en serie/escáner del lado derecho de la caja registradora.
2. Inserte el conector del escáner de códigos de barras en el puerto en serie/escáner, y apriete los dos tornillos del conector.

Precaución

Desenchufe siempre el cable de alimentación de la caja registradora antes de conectar o desconectar el escáner de códigos de barras.

2. Inicialice la caja registradora.

Para que la caja registradora pueda funcionar correctamente, deberá inicializarla antes de ponerla en funcionamiento por primera vez. Siga el procedimiento siguiente.

1. Asegúrese de que la clavija del cable de alimentación no esté enchufada en la toma de corriente de CA.
2. Inserte la llave de administrador (MA) en el selector de modo y gírelo a la posición PGM.
3. Mientras mantiene pulsadas la tecla y la tecla CL, enchufe la clavija en la toma de corriente de CA. El zumbador sonará tres veces y se visualizará “*** MRS. ***”.
4. La caja registradora habrá quedado ahora inicializada. El visualizador de la caja registradora mostrará "0.00" con "PGM".

Precaución

La caja registradora tiene un circuito de protección de la memoria incorporado que funciona mediante baterías. Puesto que se han descargado las baterías, cargue las baterías durante uno o dos días antes de usar la caja registradora por primera vez. Para cargar las baterías, ponga el selector de modo en una posición que no sea “OFF” con el cable de alimentación enchufado en la toma de corriente de CA. A menos que se hayan cargado las baterías, no se almacenan todos los datos programados y los datos de ventas.

3. Prepare la caja registradora.

Para dejar preparada la caja registradora para la operación, extraiga el retenedor y ponga la palanca de liberación del cabezal de impresión en la posición de impresión.

1. Empuje la cubierta de la impresora hacia delante y sepárela.
2. Extraiga el retenedor blanco. Guarde este retenedor para cuando transporte la caja registradora en el futuro.
3. Mueva la palanca de liberación del cabezal de impresión hacia la posición de impresión.

4. Instale rollos de papel.

1. Corte aproximadamente una vuelta de cada rollo de papel.
2. Ponga un rollo de papel en el soporte del rollo de papel del lado de recibos.
3. Inserte el extremo del papel en la guía de papel hasta que entre en el dispositivo de alimentación automática de la impresora y salga por la parte superior de la impresora. Si la impresora no engancha el papel, haga avanzar el papel mientras pulsa la tecla [RECEPT].
4. Corte el papel sobrante empleando el cortador de papel.
5. Ponga un rollo de papel en el soporte del rollo de papel del lado de registro diario.
6. Inserte el extremo del papel en la guía de papel de la impresora hasta que entre en el dispositivo de alimentación automática de la impresora y salga por la parte superior de la impresora. Si la impresora no engancha el papel, haga avanzar el papel mientras pulsa la tecla [CUNO].
7. Inserte el extremo del papel en la ranura del carrete de toma. (Pulse la tecla _1,1,N,L para hacer avanzar más el papel si es necesario.)
8. Bobine el papel dos o tres vueltas en torno al eje del carrete.
9. Coloque el carrete en el rodamiento, y pulse la tecla 10.FM4 para sacar la flojedad excesiva del papel.
10. Vuelva a colocar la cubierta de la impresora.

5. Programe la fecha, la hora y los impuestos.

La caja registradora le ofrece los idiomas inglés y español para el texto. El idioma preajustado es el inglés. Si desea cambiar el idioma, deberá cambiarlo antes de realizar la programación.

Antes de poder seguir con el registro de las ventas, deberá programar: • la fecha • la hora • los impuestos

6. Programe otros elementos necesarios.

Aunque la caja registradora viene ya programada para utilizarla con la mínima configuración, la máquina le ofrece funciones opcionales. Antes de comenzar la programación, lea la sección de operaciones de ventas para entender las funciones opcionales.

REGISTRO BASICO DE VENTAS

1 Ejemplo de registro básico de ventas

A continuación se muestra un ejemplo de registro básico de ventas en metálico de artículos. Para los detalles de la operación, consulte cada sección respectiva.

Ajuste del selector de modo

1. Gire el selector de modo a la posición REG.

Asignación de dependientes

1. Introduzca su código de dependiente. (Por ejemplo, si el código de dependiente es el 1. Pulse las teclas ① y CLK#CONV en este mismo orden.)

Registros de artículos

1. Introduzca el precio para el primer artículo de sección. (Por ejemplo, para 15,00, introduzca ①⑤⑩, y pulse la tecla de la sección correspondiente.)

Para las secciones 21 a la 40, pulse primero la tecla DEPTSHIFT antes de pulsar la tecla de la sección. Para la sección 41 y posteriores, introduzca el código de sección empleando las teclas numéricas, y pulse la tecla DEPT#, y luego introduzca el precio y pulse de nuevo la tecla DEPT#.

1. Repita el paso 3 para todos los artículos de sección.

Visualización de subtotales

1. Pulse la tecla #TM/SBTL para visualizar el importe a cobrar.

Finalización de la transacción

1. Introduzca el importe recibido del cliente. (Podrá omitir este paso si el importe recibido es el mismo que el subtotal.)
2. Pulse la tecla CA/AT/NS, y se visualizará la vuelta (cuando no se ha introducido el importe recibido, se visualiza el importe total) y se abrirá el cajón.
3. Corte el recibo y déselo al cliente con su vuelta.
4. Cierre el cajón.

Impresión en el recibo Ejemplo de operación de

(El ajuste de programación para selección del idioma está cambiado al español y la tasa de impuestos está ajustada a 6,25%.)

Función de activación/desactivación (ON/OFF) de recibo

Podrá inhabilitar la impresión de recibos en el modo REG. Pulse la tecla RCPT:PO en la posición OP X/Z. Esta tecla cambia el estado de impresión de recibos de ON a OFF.

Para emitir un recibo cuando la función de activación/desactivación (ON/OFF) de recibo está desactivada (OFF):

Si el cliente quiere el recibo después de haber finalizado la transacción con la función de activación/desactivación (ON/OFF) de recibo desactivada (OFF), pulse la tecla RCPT/P0.

Modo de ahorro de energía

La caja registradora se establecerá en el modo de ahorro de energía cuando no se efectúe ningún registro basándose en el límite de tiempo ya programado (ajuste inicial de 30 minutos). Cuando la caja registradora se establezca en el modo de ahorro de energía, se apagará toda la visualización excepto el punto decimal de la posición de la izquierda de la línea inferior. La caja registradora volverá al modo de operación normal al pulsar alguna tecla o al cambiar un modo.

2 Aviso de error

En los siguientes ejemplos, la caja registradora se establece en estado de error haciendo sonar un aviso audible y visualizando el mensaje de error correspondiente. Anule el estado de error pulsando la tecla CL y tome las medidas oportunas.

Consulte la tabla de mensajes de error en la página 42.

• Registre un número de más de 32 dígitos (desborde del límite de registro): Cancele el registro y vuelva a introducir un número correcto.
• Un error en la operación de teclas: Borre el error y continúe la operación.
• Un registro más allá del límite de registro de importes programado: Vea si el importe registrado es correcto. Si es correcto, puede introducirse en el modo MGR. Llame al administrador.
• Un subtotal con impuestos incluido excede de ocho dígitos: Borre el subtotal pulsando la tecla CL y pulse la tecla CA/AT/NS, CHK, CH1 o CH2 para finalizar la transacción.

Función de escape de error

Para abandonar una transacción debido a un error o a un imprevisto, emplee la función de escape de error como se muestra a continuación:
    note right of B: "Para cancelar el estado de error"

La transacción se cancela (se trata como un subtotal cancelado) y se emite el recibo mediante esta función. Si ya había introducido el importe entregado para el pago, la operación se finaliza como una venta en metálico.

3 Registros de artículos

■ Registros de un solo artículo

Registros de sección

- Cuando se emplean las teclas de sección (para las secciones 1 a 40)

Cuando utilice un precio unitario programado

*1 Menos que los importes de límite superior programados
Cuando se introduce cero, sólo se añade la cantidad de ventas.
*2 Para las secciones 21 a 40, pulse la tecla de cambio de sección.

- Cuando se emplea la tecla de registro de código de sección

*1 Menos que los importes de límite superior programados Cuando se introduce cero, sólo se añade la cantidad de ventas.

Registros de PLU/subsecciones

Cada PLU y subsección tiene un código de 1 a 1.800*, y debe pertenecer a una sección para obtener atributos de tal sección.

La caja registradora ya está programada para el modo PLU y cero para el precio unitario. Para emplear los registros de subsecciones, cambie al modo de subsección para los códigos de PLU.

* Se pueden programar un total de 1.800 códigos, incluyendo códigos de UPC.

- Registros de PLU

- Registros de subsección (PLU abierta)

*1 Menos que los importes de límite superior programados Cuando se introduce cero, sólo se añade la cantidad de ventas.

- Registros de UPC (código de barras)

Exploración de un código de barras

- La caja registradora se refiere a precios preajustados, no referiéndose a la información del precio de los códigos de barras. Con el ajuste de fábrica, cuando un precio preajustado no ha sido programado, la caja registradora se establece en el estado de la función de aprendizaje de UPC para guiarle en la introducción de un precio unitario y demás información necesaria durante la operación de ventas. Para los detalles de la función de aprendizaje de UPC, consulte el apartado de “Función de aprendizaje de UPC” en la página 11.

■ Registros repetidos

Puede utilizar esta función para registrar una venta de dos o más artículos iguales. Repita la pulsación de una tecla de sección, tecla DEPT# o tecla PLU/UPC.

Para un registro repetido de un artículo explorado, pulse PLU/UPC.

■ Registros de multiplicación

Cuando venda una gran cantidad de artículos, es conveniente emplear el método de registro de multiplicación. Introduzca la cantidad empleando las teclas numéricas y pulse la tecla (BFOR) antes de comenzar el registro de artículos.

■ Registros de precios divididos

Esta función es práctica cuando un cliente desea comprar artículos que normalmente se venden en lotes. Para llevar a cabo esta función, deberá cambiar el ajuste programado. Consulte el apartado “Programación 1 de selección de diversas funciones” (código de tarea 70) para ver los detalles de la programación.

Para realizar los registros de precios divididos, siga el procedimiento siguiente:

■ Registros de venta en metálico de un solo artículo (SICS)

• Esta función es útil cuando se vende solamente un artículo en metálico. Esta función es aplicable sólo a las secciones que se han ajustado para SICS o a sus PLU, subsecciones o UPC asociadas.
• Se completa la transacción y el cajón se abre tan pronto como pulse la tecla de sección, la tecla DEPT# o la tecla PLU/UPC o explora un código de barras empleando el escáner de códigos de barras.

■ Función de solicitud (verificación) de precios de PLU (codificación de precios)/UPC (código de productos universales)

Podrá emplear esta función cuando desee saber el precio unitario del artículo de PLU/UPC durante la transacción en el modo REG/MGR.

Para emplear la función de solicitud de precios, siga el procedimiento de abajo:

*1: Pulse la tecla CL para cancelar el modo de solicitud (verificación).
*2: Pulse la tecla PLU/UPC o RA/AMT cuando desee registrar el precio unitario de la PLU/UPC visualizado.
*3: Podrá cambiar el precio unitario provisionalmente en el modo MGR. No cambia el precio unitario programado en el modo PGM (Se considera como un registro de anulación de precio).

■ Función de aprendizaje de UPC

Cuando registra o explora un código que no está programado, se le solicitará que registre su precio unitario y la sección asociada. El código de UPC, sección asociada y precio unitario registrados se almacenan en el archivo de UPC/EAN y se utilizarán para registros futuros de ventas de UPC.

- Se aplica al código de UPC registrado el texto de su sección asociada.

Para emplear la función de aprendizaje de UPC, siga el procedimiento de abajo:

4 Visualización de los subtotales

La caja registradora ofrece tres tipos de subtotales:

Subtotal de mercancías

Pulse la tecla [MDSESBTL] en cualquier momento durante la transacción. Aparecerá el subtotal de venta neto, sin incluir los impuestos, en el visualizador con el mensaje de función “MDSE ST”.

Subtotal imponible

Subtotal de imponible 1

Pulse las teclas TAX1SHIFT y #TM/SBTL en este orden en cualquier momento durante la transacción. Aparecerá el subtotal de venta de los artículos de imponible 1 en el visualizador con el mensaje de función “TAX1 ST”.

Subtotal de imponible 2

Pulse las teclas TAX2SHIFT y #TM/SBTL en este orden en cualquier momento durante la transacción. Aparecerá el subtotal de venta de los artículos de imponible 2 en el visualizador con el mensaje de función “TAX2 ST”.

Subtotal incluyendo los impuestos (subtotal completo)

Pulse la tecla [#/TM/SBTL] en cualquier momento durante la transacción. Aparecerá el subtotal de venta con los impuestos incluidos en el visualizador con el mensaje de función “SUBTOTAL”.

5 Finalización de una transacción

- Importe recibido en metálico o cheque

Pulse la tecla #/TM/SBTL para obtener un subtotal completo de impuestos, registre el importe entregado por el cliente, y entonces pulse la tecla /AT/NS si el importe es en metálico o pulse la tecla si el importe es un cheque. Cuando el importe recibido es mayor que el importe de la venta, la caja registradora le mostrará el importe de la vuelta con el mensaje de función “CHANGE”. De lo contrario, la caja registradora mostrará un déficit con el mensaje de función “DUE”. Ahora deberá hacer el registro correcto del importe recibido.

■ Ventas en metálico o cheque que no necesitan un registro

Registre los artículos y pulse la tecla CA/AT/NS si se trata de una venta en metálico o pulse la tecla CHK si es una venta con cheque. La caja registradora visualizará el importe total de la venta.

■ Venta a cargo en cuenta (crédito)

Registre los artículos y pulse una tecla de cargo (CH1 o CH2).

■ Ventas con importe recibido mixto

Podrá efectuar la mezcla de pagos con cheques y metálico, metálico y a cargo en cuenta, y cheque y a cargo en cuenta.

Por ejemplo: El cliente paga \9,50 en metálico y \40,00 a cargo a su cuenta 2 para un subtotal de \$49,50 con impuestos incluidos.

Ejemplo de operación de teclas

\~#/TM/SBTL 950 CA/AT/NS CH2

6 Cálculo de los impuestos

■ Impuestos automáticos

Cuando se ha programado una tasa de impuestos (o tabla de impuestos) en la caja registradora y el estado de impuestos para una sección individual está ajustado a imponible, la caja calcula los impuestos automáticos para cualquier artículo que se introduzca directamente en la sección o indirectamente mediante una PLU relacionada.

■ Impuestos manuales

La máquina le permite introducir manualmente los impuestos después de haber terminado el registro de artículos.

Ejemplo: Venta en metálico de un artículo de \$8,00 (sección 12) con 50 centavos como impuestos

Ejemplo de operación de teclas 800 32 12 50 TAX CA/AT/NS

■ Borrado de los impuestos

Podrá borrar los impuestos automáticos en el subtotal de imponible 1 y de imponible 2 de cada transacción pulsando la tecla TAX después de haberse visualizado el subtotal.

Para efectuar el borrado del subtotal de imponible 1, pulse TAX1SHIFT, #TM/SBTL para obtener el subtotal de imponible 1, y entonces pulse TAX para borrar el subtotal.

Para efectuar el borrado del subtotal de imponible 2, pulse TAX2SHIFT, #TM/SBTL para obtener el subtotal de imponible 2, y entonces pulse TAX para borrar el subtotal.

Para borrar todos los subtotales de imponibles (1-4), pulse TAX1SHIFT, TAX2SHIFT y #/TM/SBTL (se visualiza "TAX ST 0.00") y pulse TAX para borrar todos los subtotales de imponibles.

■ Cambio del estado de impuestos

La máquina le permitirá cambiar el estado de impuestos programado de cada tecla de sección o de PLU pulsando las teclas TAX1SHIFT y/o TAX2SHIFT antes de tales teclas. Después de completar cada registro, el estado de impuestos programado de cada tecla se repondrá al programado.

CARACTERISTICAS OPCIONALES

1 Registros auxiliares

■ Registros de descuento y recargo empleando la tecla de porcentaje

La tecla de porcentaje se emplea para aplicar un porcentaje de descuento o recargo manualmente introducido o preajustado a artículos individuales o a un subtotal de mercancías. Para el registro manual del porcentaje de descuento o de recargo, introduzca el porcentaje (hasta 100,00) con las teclas numéricas (necesitará un punto decimal cuando introduzca una tasa porcentual fraccionaria), y pulse la tecla de porcentaje. Cuando emplee un porcentaje preajustado (si se ha programado), pulse una tecla de porcentaje.

Cálculo porcentual para el subtotal de mercancías

Ejemplo de operación de teclas

Cálculo porcentual para registros de artículos

Ejemplo de operación de teclas

(Cuando se programa un recargo del 15% para la tecla %2)

■ Registros de descuento y recargo empleando la tecla de descuento

La tecla de descuento se emplea para aplicar un importe de descuento o recargo manualmente introducido o preajustado a artículos individuales o a un subtotal de mercancías. Con el ajuste inicial, podrá introducir manualmente un importe de descuento a artículos individuales y a un subtotal de mercancías. Para el registro manual de los importes de descuento o de recargo, introduzca el importe con las teclas numéricas, y pulse la tecla de descuento. Cuando emplee un importe preajustado (si se ha programado), pulse la tecla de descuento.

Descuento para el subtotal de mercancías

Ejemplo de operación de teclas

Descuento para registros de artículos

Ejemplo de operación de teclas

(Cuando se programa el importe de descuento de \$0,75)

■ Registros de devolución

Para las secciones 1 a 20, registre el importe de devolución y pulse la tecla RFND, y entonces pulse la tecla de la sección correspondiente, y para las secciones 21 a 40, registre el importe de devolución y pulse la tecla RFND, y entonces pulse la tecla DEPTSHIFT y pulse la tecla de la sección correspondiente (cuando emplee el precio preajustado, omita el registro del importe). En el caso de las secciones 41 a 99, registre el código de sección y pulse la tecla RFND y la tecla DEPT#, y luego registre el importe de devolución y pulse la tecla DEPT# cuando sea necesario.

Para la devolución de un artículo de PLU, registre el código de PLU y pulse la tecla [RFND], y entonces pulse la tecla [PLU/UPC].

Para la devolución de un artículo de subsección, registre el código de PLU y pulse la tecla RFND y la tecla PLU/UPC, y entonces registre el importe de devolución y pulse la tecla PLU/UPC.

Para la devolución de un artículo de UPC, pulse la tecla RFND y explore el código de barras, o registre el código de UPC y pulse la tecla RFND y la tecla PLU/UPC en este orden.

Nota

• Cuando inhabilita el ajuste de programa de la “codificación de precios PLU/UPC al registrar devoluciones” (tarea #16), tiene que realizar la operación siguiente para el registro de devoluciones de artículos de PLU y de artículos de UPC:
  Para una devolución de un artículo de P/U, registre el código de PLU y pulse la tecla RFND y la tecla PLU/UPC, entonces registre el importe de devolución y pulse la tecla PLU/UPC.
  Para una devolución de un artículo de UPC, pulse la tecla RFND y explore el código de barras, entonces registre el importe de devolución y pulse la tecla PLU/UPC, o registre el código de UPC y pulse la tecla RFND y la tecla PLU/UPC, entonces registre el importe de devolución y pulse la tecla PLU/UPC.
• Para un registro repetido de devolución, pulse de nuevo la misma tecla que pulsó por última vez o pulse la tecla PLU/UPC cuando explore un código de barras.

■ Registros e impresión de números de código de no suma

Podrá introducir un número de código de no suma, como pueda ser un número de código de cliente o número de tarjeta de crédito, con un máximo de 16 dígitos, en cualquier momento durante el registro de una venta. La caja registradora lo imprimirá.

Para introducir un número de código de no suma, introduzca el número y pulse la tecla #/TM/SBTL.

2 Tratos de pagos auxiliares

■ Conversión de divisas

La caja registradora permite registros de pago con divisas (sólo está disponible el pago en metálico). Pulsando la tecla CLK#/CONV se crea un subtotal en la divisa en cuestión.

Cuando emplee una tasa de conversión de divisas programada, pulse la tecla CLK#/CONV después de los registros de los artículos, e introduzca entonces el importe recibido en la divisa si no se trata de un pago con el importe justo, y pulse la tecla CA/AT/NS.

Cuando efectúe un registro manual de una tasa de conversión de divisas, después de los registros de todos los artículos, introduzca la tasa de conversión (0,0000 a 9999,9999; necesitará un punto decimal cuando introduzca una tasa de conversión fraccionaria), y pulse la tecla [CLK#/CONV], y luego introduzca el importe recibido en la divisa en cuestión si no es un pago del importe justo, y pulse la tecla [CA/AT/NS].

En ambos casos, la vuelta se visualizará en moneda nacional y, cuando el importe recibido sea insuficiente, el déficit se mostrará en moneda nacional.

Nota

- Pulse la tecla CL después de pulsar la tecla CLK#/CONV para cancelar el pago en una divisa.

- Si se programa, se imprime un símbolo de moneda extranjera.

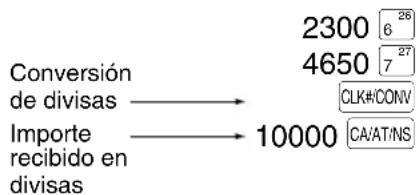

Aplicación de la tasa de conversión preajustada

Ejemplo de operación de teclas

■ Registros de recibido a cuenta (RA) y de pagado (PO)

Cuando reciba un pago a cuenta o cuando usted paga a un abastecedor, emplee la tecla RA/AMT o la tecla RCPTIPO respectivamente.

Para el registro de recibido a cuenta (RA), introduzca el importe y pulse la tecla RA/AMT.

Para el registro de pagado (PO), introduzca el importe y pulse la tecla RCPTIPO.

■ Sin ventas (cambios)

Cuando deba abrir el cajón para algo que no sea una venta, pulse la tecla CA/AT/NS. El cajón se abrirá y la caja registradora imprimirá "NO SALE" en el recibo o en el registro diario.

■ Devolución de botellas

Esta función se usa para manipular el depósito y pago (pagado) para botellas o latas vacías devueltas. Esta función es aplicable sólo a las secciones que hayan sido ajustadas para secciones de devolución de botellas o sus PLU, subsecciones o UPC asociadas.

3 Registros con tecla de secuencia automática (tecla AUTO)

Puede lograr una transacción programada pulsando la tecla AUTO.

CORRECCION

1 Corrección del último registro (cancelación directa)

Si hace un registro incorrecto relativo a una sección, PLU/subsección, UPC, porcentaje ( %1 y %2 ), descuento ( ) o devolución, puede cancelar este registro pulsando la tecla VOID inmediatamente después del registro incorrecto.

2 Corrección del registro siguiente al último o anterior (cancelación indirecta)

Podrá cancelar cualquier registro de sección incorrecto, registro de PLU/subsección, registro de UPC o registro de devolución de artículo hechos durante una transacción, si lo encuentra antes de finalizar la transacción (por ejemplo, pulsando la tecla CA/AT/NS). Esta función es aplicable sólo a los registros de sección, PLU/subsección, UPC y de devolución.

Pulse la tecla justo antes de pulsar una tecla de sección, la tecla # (antes de la primera pulsación de la tecla # en caso de que se habiliten registros de abertura y de preajuste) o la tecla /UPC . Para la cancelación indirecta de devolución, pulse la tecla después de haber pulsado la tecla .

3 Cancelación del subtotal

Puede cancelar una transacción completa. Una vez ejecutada la cancelación del subtotal, la transacción se detiene y la caja registradora emite un recibo. Esta función no funciona cuando se han introducido más de 50 artículos.

4 Corrección de registros incorrectos no hechos con la función de cancelación directa o indirecta

Cualquier error que encuentre después de haber terminado el registro de una transacción o durante el registro del importe recibido no podrá cancelarlo. Estos errores deben ser corregidos por el administrador.

Deben tomarse los pasos siguientes:

1. Si está haciendo usted el registro de importe recibido, finalice la transacción.
2. Haga los registros correctos desde el principio.
3. Entregue el recibo incorrecto al administrador para que lo cancele.

PROGRAMACION DE LAS

FUNCIONES BASICAS (Para el inicio rápido)

Ponga la llave del administrador en el selector de modo y gírelo a la posición PGM.

1 Programación de la fecha y de la hora

Fecha

Para ajustar la fecha, introduzca la fecha con 8 dígitos empleando el formato de mes-día-año (MM/DD/AAAA), y pulse entonces la tecla #TM/SBTL.

Ejemplo de operación de teclas

08262004 #/TM/SBTL

(26 de agosto, 2004)

Hora

Para ajustar la hora, introduzca la hora con 4 dígitos empleando el formato de 24 horas. Por ejemplo, para ajustar la hora a las 2:30 AM, introduzca 230; y para ajustarla a las 2:30 PM, introduzca 1430.

Ejemplo de operación de teclas

1430 #/TM/SBTL

2 Programación de los impuestos para la función de cálculo automático de los impuestos

Antes de poder proceder al registro de ventas, primero deberá programar los impuestos que se cargan de acuerdo con las leyes de su estado. En esta caja registradora pueden programarse cuatro tasas de impuestos distintas. En la mayor parte de estados, sólo será necesario programar los impuestos 1. Sin embargo, si vive en una zona que tiene impuestos locales propios o impuestos de hospitalidad, podrá programar la caja registradora para que calcule estos impuestos por separado.

Cuando programe el estado de impuestos para una sección, los impuestos se añadirán automáticamente a los artículos de venta asignados a la sección de acuerdo con el estado de impuestos programado para la sección. También podrá introducir manualmente los impuestos.

Hay dos métodos para programar los impuestos. El método de la tasa de impuestos emplea una tasa porcentual directa por dólar. El método de tabla de impuestos requiere la información detallada de impuestos para las oficinas de impuestos estatales o locales. Emplee el método que sea aceptable para su estado. Podrá obtener los datos necesarios en la oficina de impuestos local para efectuar la programación de los impuestos.

■ Programación de los impuestos empleando una tasa de impuestos

La tasa porcentual aquí especificada se emplea para calcular los impuestos sobre subtotales imponibles.

Procedimiento

Para borrar una tasa de impuestos, emplee la secuencia siguiente:

Ejemplo: Programación de la tasa de impuestos del 4% como tasa de impuestos 2 con exención de impuestos de 12¢

Ejemplo de operación de teclas

■ Tabla de impuestos (aplicable al impuesto añadido)

Si se encuentra en una localidad que emplea una tabla de impuestos para el cálculo de los impuestos, podrá programar consecuentemente la caja registradora. La programación de la tabla de impuestos puede efectuarse para impuestos 1 a impuestos 4.

Tabla de impuestos de muestra

Tabla de impuestos de New Jersey: 6%

Para programar una tabla de impuestos, primero haga una tabla como la tabla de la derecha mostrada a continuación.

	Margen de importe de venta
Impuestos	Punto de división mínimo	Punto de división máximo
.00	.01	a	.10
.01—T	.11—Q	a	.22
.02	.23	a	.38
.03	.39	a	.56
.04	.57	a	.72
.05	.73	a	.88
.06	.89	a	1.10
.07	1.11—M1	a	1.22
.08	1.23	a	1.38
.09	1.39	a	1.56
.10	1.57	a	1.72
.11	1.73	a	1.88
.12	1.89	a	2.10
.13	2.11—M2	a	2.22

A: Diferencia entre el punto de división mínimo y el siguiente (¢)
-10 (0.11 - 0.01)	B: No cíclico↑C: Cíclico 1↑D: Cíclico 2↑
12 (0.23 - 0.11)16 (0.39 - 0.23)18 (0.57 - 0.39)16 (0.73 - 0.57)16 (0.89 - 0.73)22 (1.11 - 0.89)
12 (1.23 - 1.11)16 (1.39 - 1.23)18 (1.57 - 1.39)16 (1.73 - 1.57)16 (1.89 - 1.73)22 (2.11 - 1.89)

Partiendo de la tabla de impuestos, calcule las diferencias entre el punto de división mínimo y el siguiente (A). Luego, partiendo de las diferencias, busque ciclos irregulares (B) y ciclos regulares (C y D). Estos ciclos le mostrarán los elementos necesarios para programar la tabla de impuestos:

T: El importe de impuestos recolectados en el importe imponible mínimo (Q)

Q: El importe imponible mínimo

M1: El valor máximo del punto de división mínimo en un ciclo regular (C) A esto lo denominamos “punto MAX”.

M2: El valor máximo del punto de división mínimo en un ciclo regular (D) A esto lo denominamos "punto MAX".

M: Margen del punto de división mínimo en un ciclo regular: diferencia entre Q y M1 o entre M1 y M2.

Para borrar una tabla de impuestos, emplee la secuencia siguiente:

*1 Primer número: (1 ó 0)

Este primer número que se introduce depende de si la diferencia entre un punto de división mínimo a introducirse y el punto de división mínimo anterior no son de menos de \1,00 ni de más de 99¢. Cuando la diferencia no sea de menos de \1,00, introduzca "1", y cuando no sea de más de 99¢, introduzca "0" o no introduzca nada.

Segundo número: El segundo número depende de si su tabla de impuestos debe programarse como tabla de impuestos 1, 2, 3, ó 4. (1 a 4)

*2 Si la tasa es fraccionaria (por ejemplo 4-3/8%), la fracción (3/8) se convierte a su equivalente decimal (es decir, 0,375) y se introduce la tasa resultante de 4,375. Tenga presente que la tasa nominal (R) generalmente se indica en la tabla de impuestos.

Nota

Si hace un registro incorrecto antes de introducir la M al programar una tabla de impuestos, cancélelo con la tecla CL; y si comete un error después de haber introducido la M, cancélelo con la tecla #TM/SBTL. Luego vuelva a hacer la programación desde el principio.

- Limitaciones para el registro de puntos de división mínimos

La caja registradora puede trabajar con una tabla de impuestos que conste hasta de 72 puntos de división como máximo. (El número máximo de puntos de división es de 36 cuando la diferencia de puntos de división es de \$1,00 o más.) Si el número de puntos de división excede la capacidad de tablas de la caja registradora, deberá emplear entonces el registro manual.

PROGRAMACION DE FUNCIONES AUXILIARES

1 Programación de secciones

La mercancía se puede clasificar en un máximo de 99 secciones.

■ Estado de sección

*1: Para programar las secciones 21 a 40, pulse la tecla de cambio de sección.

Para programar otra sección, comience desde el principio sin pulsar la tecla CAVAT/NS.

*2:Elemento: Selección: Registro:

A Tipo Devolución de botellas 1
		Normal* 0
B Número de grupo 0-9 (0: Sin grupo) (ajuste inicial: 0)
C Número de grupo de comisión 0-2 (0: Sin comisión) (ajuste inicial: 0)
D Estado de impuestos 4 Imponible 1
		No imponible* 0
E Estado de impuestos 3 Imponible 1
		No imponible* 0
F Estado de impuestos 2 Imponible 1
		No imponible* 0
G Estado de impuestos 1 Imponible (*)		para la sección 1 a la sección 10)	1
		No imponible (*para la sección 11 a la sección 99)	0
H SICS / Normal SICS		1
		Normal* 0
I	Signo	Sección negativa	1
		Sección positiva*	0
J	Límite de dígitos de entrada		0-7 (ajuste inicial: 0)
K	Tipo de registros de precio unitario	Abertura y preajuste	3
		Sólo preajuste	2
		Sólo abertura*	1
		Tecla de sección invalidada	0

Tipo

- Seleccione una sección como sección normal o para la devolución de botellas.

Número de grupo

- Si se realiza un ajuste de grupo (0 a 9, 0: sin grupo), los artículos vendidos empleando las teclas de sección y las PLU y UPC asociadas se pueden clasificar en grupos para los informes de ventas.

Número de grupo de comisión

- Puede asignar un grupo de comisión (0 a 2, 0: sin comisión) a cada sección para la comisión de los dependientes. Cada importe de comisión para cada dependiente se calcula basándose en una tasa de comisión programada y luego se imprime en los informes de dependiente.

Estado de impuestos (imponible 1 a 4 / no imponible)

- Cuando se efectúa un registro de una sección imponible en una transacción, los impuestos se calculan automáticamente de acuerdo con la tabla o tasa de impuestos asociada.

SICS (Venta en metálico de un solo artículo)

- Si se efectúa primero un registro de una sección programada para SICS, la venta se finalizará como venta de pago en metálico así que se pulse la tecla de la sección. Si realiza el registro después de introducir una sección no programada para SICS, no se finalizará la venta hasta que se pulse la tecla [CA/AT/NS].

Límite de dígitos de entrada

- Ajuste el número de dígitos permisibles para importes máximos de entrada para cada sección. El límite es eficaz para operaciones en el modo REG y puede pasarse por alto en el modo MGR.

*Para programar las secciones 21 a 40, pulse la tecla de cambio de sección.

2 Programación de PLU/UPC

La caja registradora puede manipular códigos de PLU y de UPC.

Los códigos de PLU (codificación de precios) se emplean para las funciones de PLU y subsecciones:

La función de PLU permite realizar el registro rápido con las teclas en el que el precio se busca automáticamente al introducir un código.

La subsección es un tipo de "PLU abierta", que requiere que usted introduzca un precio detrás del código de PLU. Los códigos de PLU constan de un número de 4 dígitos y se pueden aplicar ceros delante de los códigos de PLU.

Los códigos de UPC se leen con el escáner de códigos de barras. La caja registradora puede leer UPC-A (carácter del sistema numérico: 0, 2, 3, 4, 5), UPC-E, EAN-8 y EAN-13. La caja registradora puede leer códigos AddOn (3 dígitos ó 5 dígitos) sumados a códigos de EAN-13 a excepción de códigos de ISBN e ISSN. La disponibilidad de los códigos de ISBN e ISSN depende del ajuste de programación (código de tarea #16, ajuste inicial: disponible)

Se deben preajustar los precios unitarios para códigos de UPC, es decir, aunque se incluya la información del precio en un código, la caja registradora no se refiere a él para registro de la venta.

Pueden realizarse un máximo de 1.800 ajustes de códigos de PLU o UPC. Cada uno pertenece a una sección y adquiere los parámetros de la sección (tipo de sección (normal o devolución de botellas), grupo de secciones, estado de impuestos, SICS y signo). Se puede asignar un grupo de comisión (0 a 2, 0: No se aplica ninguna comisión) a cada sección para la comisión de los dependientes. Se calcula cada importe de comisión para dependiente individual en base a la tasa de comisión programada correspondiente y se imprime después en los informes de dependiente.

La caja registradora ya está programada de modo que PLU1 a PLU20 ya están asignadas a las PLU (grupo de comisión: 0) asociadas con la sección 1 y el precio unitario preajustado "0".

Asignación de precios unitarios y de secciones asociadas

Cuando la sección asociada es una de las secciones 41 a 99:

Para programar la siguiente PLU/UPC, empiece por introducir un precio unitario o un código de sección asociada sin pulsar la tecla CA/AT/NS.

Para programar otra PLU/UPC, empiece por el principio sin pulsar la tecla CA/AT/NS.

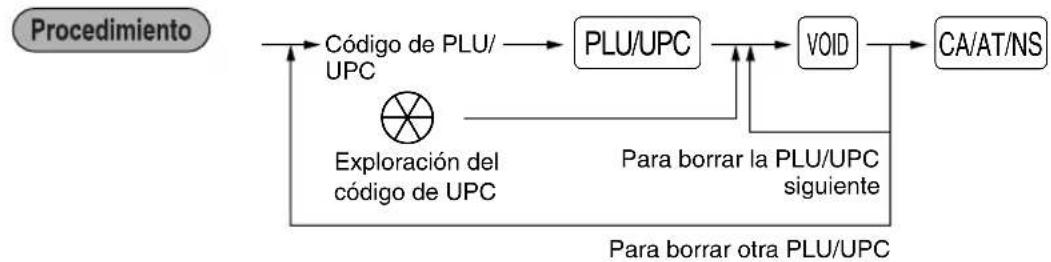

Para borrar un código de PLU/UPC, emplee la secuencia siguiente:

■ Selección de función

\*: Elemento: Selección: Registro:

A Número de grupo de comisión 0-2 (0: Sin comisión) (ajuste inicial: 0)

B Selección de PLU/subsección Subsección 0

(Sólo para el código de PLU)

PLU* 1

Cuando se programen los códigos de UPC, introduzca siempre 1 para B.

3 Programación de la tasa de comisión

Basándose en el total de ventas de cada dependiente de cada grupo de comisión y en la tasa de comisión correspondiente, se calculan los importes de comisión que se imprimen en los informes de dependiente.

■ Tasa de comisión

Deberá emplear un punto decimal para ajustar una tasa fraccionaria.

4 Programación de teclas misceláneas

■ Tasa para %1, %2 y CLK#/CONV (cuando se usa como tecla conv)

Procedimiento

*: Tasa

0,00 - 100,00 (Tasa de porcentaje)

0,0000 - 9999,9999 (Tasa de conversión de divisas)

Deberá emplear un punto decimal para ajustar tasas fraccionarias.

- Importe para ⊖

Procedimiento

■ Límite de tasa porcentual para %1 y %2

Procedimiento

- Los registros porcentuales que exceden al límite superior pueden suprimirse en el modo MGR. - 10,00% puede registrarse como ① 0 o ① 0 • 0 0. La tecla • es necesaria sólo para los registros fraccionarios.

■ Parámetros de función para %1, %2 y ⊖

Procedimiento

Para programar otra tecla

*: Elemento: Selección: Registro:

A Estado de impuestos 4 Imponible 1
		No imponible* 0
B Estado de impuestos 3 Imponible 1
		No imponible* 0
C Estado de impuestos 2 Imponible 1
		No imponible* 0
D Estado de impuestos 1 Imponible 1
		No imponible* 0
E Signo +/- Signo + (recargo) 0
		Signo - (descuento)* 1
F % de articulo/	⊖ de articulo Habilitar* 0
		Inhabilitar 1
G % de subtotal/	⊖ de subtotal Habilitar* 0
		Inhabilitar 1
H	Límite de dígitos de entrada para la tecla de descuento	0-7 (ajuste inicial: 7)

Cuando se programen las teclas de porcentaje, introduzca siempre 0 para H.

Estado de impuestos (imponible 1 a 4 / no imponible)

- Cuando se selecciona imponible, se aplican impuestos al importe obtenido después del cálculo de recargo o descuento.

Límite de dígitos de entrada (Sólo para la tecla de descuento)

- El límite de dígitos de entrada es de hecho para operaciones en el modo REG, pero puede suprimirse en el modo MGR.

■ Parámetros de función para CLK#/CONV

Procedimiento

Para programar "0" para todos los artículos

*: Elemento:		Selección:	Registro:
A	Registro de tasa abierta	Habilitar*	0
		Inhabilitar	1
B	Registro de tasa preajustada	Habilitar*	0
		Inhabilitar	1

■ Límite de dígitos de entrada para RA/AMT (cuando se usa como tecla RA), RCPTIPO (cuando se usa como tecla PO) y TAX

Procedimiento

- Para RA/AMT RCPT/PO, introduzca 0 a 9 (dígitos), y para TAX (impuestos manuales), introduzca 0 a 7 (dígitos). El límite de dígitos de entrada es de hecho para operaciones en el modo REG, pero puede suprimirse en el modo MGR.

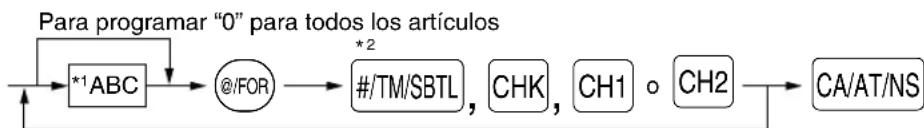

■ Parámetros de función para CHK, CH1, CH2 y CA/AT/NS (cuando se usa como tecla CA)

Procedimiento

Para programar otra tecla
*2: Pulse la tecla #TMISBTL para ajustar la tecla CA.

*1:Elemento: Selección: Registro:

A Impresión de pie del recibo Habilitar 1
	Inhabilitar* 0
B Registro de importe recibido Obligatorio 1
	No obligatorio (para las teclas CA o CHK)* 0
	Invalidar (para la tecla CH1 o CH2)* 0
C Límite de dígitos de entrada 0-8 (ajuste inicial: 8)

Impresión de pie del recibo

- Esta programación decide si la registradora debe imprimir un mensaje en la parte inferior del recibo cuando se usa una de estas teclas de finalización especificada. Con respecto al método de programación del mensaje del membrete del pie de recibo, consulte la sección “Mensajes de membrete” en la página 28.

Límite de dígitos de entrada

- Para las teclas CH1, CH2 y CHK, programe un importe de entrada de límite superior para el importe recibido. Para la tecla CA/AT/NS, programe un importe de entrada de límite superior para el importe total en metálico que puede manipularse en la caja registradora.

5 Programación de texto

La caja registradora le permite programar un texto para los nombres de dependiente, nombres de artículos de sección y nombres de artículos de PLU/UPC, cuando sea necesario. Hay dos formas de programar el texto: empleando las teclas de caracteres del teclado o introduciendo los códigos de los caracteres con las teclas numéricas del teclado.

Empleo de las teclas de caracteres del teclado

Podrá introducir caracteres de acuerdo con los caracteres pequeños que hay en la esquina inferior derecha de las teclas. Para ver la disposición, consulte la sección “Teclado” de la página 4.

Las teclas siguientes se emplean como teclas de control para la entrada de caracteres:

SHIFT Cambia entre letras mayúsculas y minúsculas. El ajuste inicial es el de letras mayúsculas seleccionadas. Una vez se ha pulsado la tecla SHIFT, se fija la entrada para letras minúsculas. “a” se visualiza cuando se selecciona la entrada de letras minúsculas como se muestra en el ejemplo del visualizador para el operador de abajo.

Pulse la tecla NUMBER para introducir caracteres numéricos. Por ejemplo para introducir "1", pulse la tecla NUMBER y la tecla ①. Si pulsa la tecla ① sin pulsar la tecla NUMBER, la caja registradora se establece en el modo de entrada de códigos de caracteres. Una vez se ha pulsado la tecla NUMBER, se fija la entrada para caracteres numéricos. "1" se visualiza cuando se selecciona la entrada de caracteres numéricos como se muestra en el ejemplo del visualizador para el operador de abajo.

DC Cambia entre caracteres de tamaño normal y de tamaño doble. En el ajuste inicial se han seleccionado los caracteres de tamaño normal. Una vez se pulsa la tecla DC, se fija la entrada para caracteres de tamaño doble. "W" se visualiza cuando se selecciona la entrada de caracteres de tamaño doble como se muestra en el ejemplo del visualizador para el operador de abajo.

BS Hace retroceder el cursor, borrando el carácter de la izquierda.

Visualizador para el operador (Ejemplo)

Aquí, se visualizan los caracteres introducidos empleando las teclas de caracteres.

Ejemplo

Para programar la palabra "Clerk01" con la letra "C" de tamaño doble.

Para que la letra “C” sea de tamaño doble	DC C	=C PGM01 W 02
Para que el tamaño de los caracteres vuelva al normal	DC	=C PGM01 02
Para cambiar a letras minúsculas	SHIFT	=C PGM01 a 02
	L E R K	=Clerk PGM01 a 06
Para introducir números	NUMBER 0 1	=Clerk01 PGM01 a1 08

Introducción de códigos de caracteres con las teclas numéricas del teclado

Los números, las letras y los símbolos pueden programarse introduciendo el código de carácter y la tecla 00. (Si se selecciona la entrada de caracteres numéricos, “1” se visualiza en el visualizador para el operador (línea inferior). Pulse la tecla NUMBER para que se apague.) Ajuste la tabla de códigos de caracteres alfanuméricos de la página 46 de la versión inglesa. Si lo hace así, podrá programar caracteres distintos de los que hay en las teclas.

• Pueden obtenerse caracteres de tamaño doble introduciendo el código de caracteres 253 o pulsando la tecla DC. “W” se visualiza cuando se selecciona la entrada de caracteres de tamaño doble como se muestra en el ejemplo del visualizador para el operador de abajo.
• DEBEN introducirse los tres dígitos del código del carácter (aunque empiece con cero).

Visualizador para el operador (Ejemplo)

Aquí, se visualizan los caracteres introducidos.

Ejemplo

Para programar la palabra "SHARP" en caracteres de tamaño doble.

Cuando pulsa una tecla del número apropiado (número de código de tarea) y pulsa la tecla para entrada de texto justo después de haber comenzado la programación con la tecla #/TM/SBTL , la caja registradora quedará automáticamente preparada para la entrada siguiente.

■ Texto de sección (etiqueta de artículo)

*Para programar las secciones 21 a 40, pulse la tecla de cambio de sección.

Ejemplo de operación de teclas

(Programación de FRUIT para la sección 1)

■ Texto de PLU/UPC (etiqueta de artículo)

■ Texto de función

* Número de función: Vea la "Lista de textos de función" mostrada de la página siguiente.

■ Lista de textos de función

Número de función	Tecla o función	Ajuste inicial
1	⊖	(-)
2	%1 %1
3	%2 %2
4	Total neto de ventas NET1
5	Subtotal neto de imponible 1 TAX1 ST
6	Total bruto de impuestos 1 GRS TAX1
7	Total de impuestos 1 de registros de devoluciones	RFD TAX1
8	Total neto de impuestos 1 TAX1
9	Exención de impuestos 1 TX1 EXPT
10	Subtotal neto de imponible 2 TAX2 ST
11	Total bruto de impuestos 2 GRS TAX2
12	Total de impuestos 2 de registros de devoluciones	RFD TAX2
13	Total neto de impuestos 2 TAX2
14	Exención de impuestos 2 TX2 EXPT
15	Subtotal neto de imponible 3 TAX3 ST
16	Total bruto de impuestos 3 GRS TAX3
17	Total de impuestos 3 de registros de devoluciones	RFD TAX3
18	Total neto de impuestos 3 TAX3
19	Exención de impuestos 3 TX3 EXPT
20	Subtotal neto de imponible 4 TAX4 ST
21	Total bruto de impuestos 4 GRS TAX4
22	Total de impuestos 4 de registros de devoluciones	RFD TAX4
23	Total neto de impuestos 4 TAX4
24	Exención de impuestos 4 TX4 EXPT
25	Total bruto de impuestos manuales	GRS MTAX
26	Total de impuestos manuales de devoluciones	RFD MTAX
27	Total neto de impuestos manuales	M-TAX
28	Total de impuestos TTL TAX
29	Neto	NET
30	Total de ventas incluyendo el total de impuestos	NET2
31	Devoluciones	REFUND
32	Cancelación de artículos VOID
33	Modo de cancelación	VOID
34	Cancelación del administrador	MGR VD
35	Cancelación de subtotal SBTL	VD
36	Sin venta NO SALE
37	Recibido a cuenta RA	***
38	Pagos PO	***
39	Contador de clientes TRANS CT
40	Total de ventas	NET3
41	Metálico	CASH
42	Cheque	CHECK
43	Cargo bruto 1	CHARGE
44	Cargo de devolución 1	CHARGE-

Número de función	Tecla o función	Ajuste inicial
45	Cargo bruto 2	CHARGE2
46	Cargo de devolución 2	CHARGE2-
47	Conversión de divisas 1 (preajustada)	CONV 1
48	Conversión de divisas 2 (abierta)	CONV 2
49	Metálico en el cajón	***CID
50	Metálico+cheque en el cajón	CA+CH ID
51	Vuelta de cheques	CHK/CG
52	Venta de comisión 1 COM. SAL1
53	Venta de comisión 2 COM. SAL2
54	Sin venta de comisión	NON COM.
55	Total de secciones (+)	*DEPT TL
56	Total de secciones (-)	DEPT(-)
57	Total de secciones de devolución de botellas (+)	*BTTL TL
58	Total de secciones de devolución de botellas (-)	BTTL(-)
59	Subtotal	SUBTOTAL
60	Subtotal de mercancías	MDSE ST
61	Total	*** TOTAL
62	Cambio	CHANGE
63	Artículos	ITEMS
64	Importe de comisión 1	COM. AMT1
65	Importe de comisión 2	COM. AMT2
66	Total de importe de comisión	COM. TTL
67	Título de informe de secciones	DEPT
68	Título de informe de PLU/UPC	PLU/UPC
69	Título de informe de transacciones	TRANS.
70	Título de informe de dependientes	CLERK
71	Título de informe horario	HOURLY
72	Título de informe diario	DAILY
73	Título de informe de grupo	GROUP
74	Total en el cajón	TL-ID
75	Símbolo de no adición	#
76	Título de copia de recibo	COPY
77	Grupo 1	GROUP01
78	Grupo 2	GROUP02
79	Grupo 3	GROUP03
80	Grupo 4	GROUP04
81	Grupo 5	GROUP05
82	Grupo 6	GROUP06
83	Grupo 7	GROUP07
84	Grupo 8	GROUP08
85	Grupo 9	GROUP09
* 86	Vuelta DUE
* 87	Borrado del ST imponible para todos los impuestos	TAX ST

Nota

Los elementos marcados con “*” son sólo para la visualización.

■ Nombres de dependiente

Procedimiento

■ Mensajes de membrete

La caja registradora puede imprimir mensajes programados en cada recibo. En el modelo estándar, se imprime el membrete gráfico en el recibo. Si desea imprimir mensajes de membrete, cambie el formato de impresión de mensajes de membrete.

Procedimiento

* Tipo de "Mensaje de 3 líneas de encabezamiento": 1 a 3

Tipo de "Mensaje de 3 líneas de pie de recibo": 4 a 6

Tipo de "Mensaje de 6 líneas de encabezamiento": 1 a 6

Tipo de “Mensaje de 3 líneas de encabezamiento y 3 líneas de pie de recibo”: 1 a 6 (1 a 3 como encabezamiento, 4 a 6 como pie de recibo)

■ Símbolo de divisas

El símbolo de divisas para la tecla CLK#/CONV se imprime con un importe de cambio de divisas.

Procedimiento

PROGRAMACION AVANZADA

1 Programación de número de caja registradora y de número consecutivo

El número de caja registradora y el número consecutivo se imprimen en el recibo y en el registro diario.

■ Número de caja registradora

Procedimiento

■ Ajuste de números consecutivos

Procedimiento

2 Programación 1 de selección de diversas funciones

Procedimiento

*1 Introduzca el código de tarea empleando las teclas numéricas especificadas en cada sección de abajo.
*2 Los detalles de la entrada de datos se enumeran en cada tabla de cada sección de abajo.

Podrá seguir la programación hasta que pulse la tecla CA/AT/NS para la programación que se describe en esta sección. Para seguir la programación, repita desde la entrada de un código de tarea.

■ Selección de función para teclas misceláneas

Código de tarea: 5

* Elemento: Selección: Registro:

A PO en el modo REG Habilitar la operación PO en el modo REG* 0
		Inhabilitarla 1
B RA en el modo REG Habilitar la operación RA en el modo REG* 0
		Inhabilitarla 1
C	Cancelación de subtotal en el modo REG	Habilitar la cancelación de subtotal en el modo REG*	0
		Inhabilitarla 1
D	Cancelación indirecta en el modo REG Habilitar la cancelación indirecta en el modo REG* 0
				Inhabilitarla 1
E	Cancelación directa en el modo REG Habilitar la cancelación directa en el modo REG* 0
				Inhabilitarla 1
F	Disponibilidad de la tecla de devoluciones	Habilitar registros de devolución en el modo REG*	0
		Inhabilitarlos	1
G	No venta en el modo REG	Habilitar las operaciones de no venta en el modo REG*	0
		Inhabilitarlas	1
H	Disponibilidad de cantidades fraccionarias	Habilitar el registro de cantidades fraccionarias	0
		Inhabilitarlo*	1

■ Formato de impresión

Código de tarea: 6

* Elemento: Selección: Registro:

A	Introduzca siempre 0.	(Posición fija)	0
B	Introduzca siempre 0.	(Posición fija)	0
C	Impresión de la hora en todos los recibos/registro diario	Habilitar la impresión de la hora*	0
		Inhabilitarla 1
D	Impresión de la fecha en todos los recibos/registro diario	Habilitar la impresión de la fecha*	0
		Inhabilitarla 1
E	Impresión del N.° consecutivo en todos los recibos/registro diario	Habilitar la impresión del N.° consecutivo*	0
		Inhabilitarla 1
F	Introduzca siempre 0.	(Posición fija)	0
G	Salto de ceros para informe de PLU/UPC	Inhabilitar el salto de ceros	0
		Habilitar el salto de ceros*	1
H	Salto de ceros para informes generales, de dependientes, horarios y neto diario	Inhabilitar el salto de ceros	0
		Habilitar el salto de ceros*	1

■ Formato de impresión de recibos

Código de tarea: 7

* Elemento: Selección: Registro:

A Introduzca siempre 0. (Posición fija) 0
B Introduzca siempre 0. (Posición fija) 0
C Impresión de subtotal con una pulsación Inhabilitar la impresión de subtotales* 0
	de la tecla de subtotal	Habilitarla 1
D	Impresión de subtotal de mercancías con una pulsación de la tecla de subtotal de mercancías	Inhabilitar la impresión de subtotal de mercancías* 0
		Habilitarla 1
E Introduzca siempre 0. (Posición fija) 0
F Introduzca siempre 0. (Posición fija) 0
G Introduzca siempre 0. (Posición fija) 0
H Impresión del número de compras Habilitar la impresión del número de compras* 0
		Inhabilitarla 1

■ Selección de función para impuestos

Código de tarea: 15

* Elemento: Selección: Registro:

A Introduzca siempre 0. (Posición fija)		0
B Introduzca siempre 0. (Posición fija)		0
C Introduzca siempre 0. (Posición fija)		0
D Introduzca siempre 0. (Posición fija)		0
E Introduzca siempre 0. (Posición fija)		0
F Introduzca siempre 0. (Posición fija)		0
G	Disponibilidad de borrado de los impuestos en el modo REG	Habilitar el borrado de impuestos en el modo REG*	0
		Inhabilitarlo	1
H	Disponibilidad de entrada de impuestos manuales en el modo REG	Habilitar la entrada de impuestos manuales en el modo REG*	0
		Inhabilitarla	1

■ Selección de función para códigos de UPC

Código de tarea: 16

* Elemento: Selección: Registro:

A Introduzca siempre 0. (Posición fija)		0
B Introduzca siempre 0. (Posición fija)		0
C	Impresión de códigos de sección/PLU/UPC en el registro diario	Inhabilitar la impresión de códigos de sección/PLU/UPC en el registro diario*	0
		Habilitarla	1
D	Impresión de códigos de sección/PLU/UPC en el recibo	Inhabilitar la impresión de códigos de sección/PLU/UPC en el recibo*	0
		Habilitarla	1
E	Función de aprendizaje de UPC	Habilitar la función de aprendizaje de UPC*	0
		Inhabilitarla	1
F	Registro de precio después de códigos de ISBN o ISSN	Registro de precio obligatorio*	0
		Inhibir el registro de precio	1
G	Codificación de precios PLU/UPC en el registro de devolución	Habilitar la codificación de precios PLU/UPC*	0
		Inhabilitarla	1
H	Comprobación de C/D (dígito de cheque) para códigos de UPC	Inhabilitar la comprobación de C/D*	0
		Habilitarla	1

Registro de precio después de códigos de ISBN o ISSN

Cuando selecciona “registro de precio obligatorio”, la caja registradora requiere un registro de precio cuando se lee un código de ISBN o ISSN con el escáner de códigos de barras. Cuando selecciona “Inhibir el registro de precio”, no se pueden leer los códigos de ISBN e ISSN.

■ Otras programaciones

Código de tarea: 61

* Elemento: Selección: Registro:

A Introduzca siempre 0. (Posición fija) 0
B Introduzca siempre 0. (Posición fija) 0
C Disponibilidad de sección/PLU/UPC negativas Inhabilitar la programación de sección/ 0
		PLU/UPC negativas
		Habilitarla* 1
D Trato fraccionario Redondeo (4 por defecto, 5 por exceso)* 0
		Aumento a la unidad 1
		Descartar el trato fraccionario 2
E Empleo de la tecla 00		Empleo de la tecla 00 como tecla 00* 0
		Empleo de la tecla 00 como tecla 000 1
F	Formato de la hora	Empleo del formato de 12 horas*	0
		Empleo del formato de 24 horas	1
G	Formato de la fecha	Empleo del formato de mes-día-año*	0
		Empleo del formato de día-mes-año	1
		Empleo del formato de año-mes-día	2
H	Posición del punto decimal (desde la derecha) (TAB)		0 a 3 (ajuste inicial: 2)

Código de tarea: 62

* Elemento:		Selección:	Registro:
A	Introduzca siempre 0.	(Posición fija)	0
B	Activación del pitido de error	Por error de bloqueo*	0
		Por operación incorrecta	1
C	Disponibilidad del sonido de accionamiento de teclas	Habilitar el sonido*	0
		Inhabilitarlo	1
D	Teclado con memoria intermedia	Sí*	0
		No	1
E	Disponibilidad de la operación del modo de cancelación	Habilitar la operación en el modo de cancelación*	0
		Inhabilitarla	1
F	Impresión de datos de entradas en el modo de cancelación en los informes Z2	Habilitar la impresión de datos de entradas en el modo de cancelación en los informes Z2*	0
		Inhabilitarla	1
G	Impresión de datos de entradas en el modo de cancelación en los informes Z1	Habilitar la impresión de datos de entradas en el modo de cancelación en los informes Z1*	0
		Inhabilitarla	1
H	Adición de datos de total de ventas horario en el modo de cancelación	No*	0
		Sí	1

Código de tarea: 66

* Elemento:		Selección:	Registro:
A	Impresión de un recibo después de la transacción	Sólo el total	0
		Detalles*	1
B	Impresión del importe cuando el precio unitario de PLU/UPC es cero	Inhabilitar la impresión*	0
		Habilitarla	1
C	Impresión del subtotal para conversión de déficit	Habilitar la impresión*	0
		Inhabilitarla	1
D	Introduzca siempre 0.	(Posición fija)	0
E	Introduzca siempre 0.	(Posición fija)	0
F	Introduzca siempre 0.	(Posición fija)	0
G	Impresión del mensaje del membrete en el registro diario	Inhabilitar la impresión del mensaje del membrete en el registro diario*	0
		Habilitar la impresión del mensaje del membrete en el registro diario	1
H	Impresión de pie de recibo	Impresión de pie de recibo en todos los recibos*	0
		Impresión de pie de recibo con la tecla de función seleccionada en el momento de la finalización	1

Código de tarea: 70

* Elemento: Selección: Registro:

A Cómputo de precios divididos Cantidad* 0
	Paquete 1
B Disponibilidad de entrada de precios Habilitar sólo la entrada de multiplicación* 0
con multiplicación/división	Habilitar la entrada de multiplicación y la de 1 división de precios
C Introduzca siempre 0. (Posición fija) 0
D Introduzca siempre 0. (Posición fija) 0
E Introduzca siempre 0. (Posición fija) 0
F Introduzca siempre 0. (Posición fija) 0
G Introduzca siempre 0. (Posición fija) 0
H Introduzca siempre 0. (Posición fija) 0

3 Programación 2 de selección de diversas funciones

■ Modo de ahorro de energía

Procedimiento

* Elemento: Selección:
Registro:

A	Entrar en el modo de ahorro de energía cuando se visualice la hora	Sí*	0
		No	1
B a D	Tiempo (min.) para entrar en el modo de ahorro de energía desde que se efectuó la última operación		001-254 ó 999(Ajuste inicial: 030)

Nota

Cuando se ajusta 999 para B a D, se inhabilita el establecimiento en el modo de ahorro de energía.

■ Formato de impresión de mensajes de membrete

Podrá seleccionar el número de líneas del mensaje del membrete, y la posición en la que se imprime en el recibo. Para los detalles del tipo de mensaje del membrete, consulte el apartado de “Mensajes de membrete” de la página 28.

Procedimiento

*A: Tipo de mensaje del membrete

0: Mensaje de 3 líneas de encabezamiento sin membrete gráfico
1: Sólo membrete gráfico (ajuste inicial)
2: Mensaje de 3 líneas de pie de recibo con membrete gráfico
3: Mensaje de 6 líneas de encabezamiento
4: Mensaje de 3 líneas de encabezamiento con membrete gráfico
5: Mensaje de 3 líneas de encabezamiento y mensaje de 3 líneas de pie de recibo

■ Bloqueo de importe alto (HALO) para metálico en el cajón (CID) (centinela)

Procedimiento

(Ajuste inicial: 9999999,99)

■ Interfaz en serie

(1) Número de terminal en serie

Procedimiento

(Ajuste inicial: 000001)

(2) Forma de transmisión en serie

Procedimiento

\* Elemento: Selección: Registro:

A Forma de la línea de transmisión Sistema dúplex* 0

Sistema semidúplex 1

(3) Velocidad de transmisión en serie

Procedimiento

\* Elemento: Selección: Registro:

A Introduzca siempre 0.0

B Velocidad de transmisión (bps) 2400 3

4800 4

9600* 5

19200 6

(4) Código inicial y código final en serie

Procedimiento

*A-C: Código inicial 000-127 (ajuste inicial: 002)

D-F: Código final 000-127 (ajuste inicial: 013)

(5) Ajuste de tiempo vencido en serie

(Ajuste inicial: 007)

(6) Ajuste de la conexión en serie/escáner/CAT

\* Elemento: Selección: Registro:

ABC Ajuste de la conexión en serie/escáner/ Escáner de códigos de barras* 100

CAT Conexión en línea 010

CAT 001

Podrá emplear el procedimiento siguiente para facilitar la programación:

1 → INQ : Para emplear el escáner de códigos de barras (ABC=100)
2 → [INQ] : Para emplear la conexión en línea (ABC=010)
3 → INQ : Para emplear CAT (ABC=001)

■ Densidad de la impresora térmica

* En el ajuste inicial se ajusta 50. Para oscurecer la impresión, ajuste un número mayor, y para que sea más clara, ajuste un número menor.

■ Selección del idioma

*Idioma: 0: Inglés 3: Español

Impresión Ejemplo de operación de teclas

Cuando cambie el idioma, el texto como el del nombre de dependiente, mensaje de membrete y el texto de funciones se repondrá a los ajustes iniciales.

■ Especificación de dependientes de instrucción para el modo de instrucción

Para los detalles sobre la instrucción de dependientes, consulte el "MODO DE INSTRUCCION" en la página 35.

■ Programación de la tecla AUTO — Tecla de secuencia automática

Si se programan transacciones que se realizan con frecuencia o secuencias de informes para la tecla AUTO, puede llamar esas transacciones y/o informes pulsando simplemente la tecla AUTO en las operaciones de teclas.

Procedimiento

Programación para AUTO; registro de un artículo de PLU 2 (precio unitario programado: 1,50) y de un artículo de la sección 6 (precio unitario: 1,00)

Ejemplo de operación de teclas

4 Lectura de programas almacenados

La máquina le permitirá leer todos los programas almacenados en el modo PGM.

■ Secuencia de las teclas para la lectura de programas almacenados

Nombre del informe Secuencia de teclas

Nota Para detener la lectura del informe de programación de PLU/UPC, gire el selector de modo a la posición MGR.

MODO DE INSTRUCCION

El modo de instrucción se utiliza cuando el operador o el administrador practica las operaciones de la caja registradora.

Cuando se selecciona un dependiente que está en instrucción, la máquina se establece automáticamente en el modo de instrucción.

La operación de instrucción sólo es válida en los modos REG, MGR y VOID. La memoria del dependiente correspondiente sólo se actualiza en el modo de instrucción.

LECTURA (X) Y REPOSICION (Z) DE LOS TOTALES DE VENTAS

• Utilice la función de lectura (X) cuando necesite leer la información de ventas registrada desde la última reposición. Puede obtener esta lectura todas las veces que quiera dado que no afecta a la memoria de la registradora.
• Utilice la función de reposición (Z) cuando necesite borrar la memoria de la registradora. La reposición imprime toda la información de ventas y borra toda la memoria excepto para GT1 a GT3, GT de instrucción, cuenta de reposición y número consecutivo.

1 Resumen de informes de lectura (X) y reposición (Z)

Informes X1 y Z1: Informes de ventas diarias

Informes X2 y Z2: Informes de consolidación periódica (mensual)

Para hacer un informe X o Z, gire el selector de modo a la posición apropiada consultando la columna de "Posición del selector de modo" mostrada en la tabla siguiente, y emplee la siguiente secuencia de teclas correspondiente.

Elemento	Posición del selector de modo			Operación de teclas
	OPX/Z	X1/Z1	X2/Z2
Informe rápido:(Sólo visualización)Para borrar la visualización,pulse la teclaCLo gire el selector de modo a otra posición.	X	-	-	Código de sección: Importable de secciónPara las secciones 1 a 20: Tecla de sección ( 21 \ 1 a 40 \ 20 )Para las secciones 21 a 40: TEPAS/AF Sección ( 21 \ 1 a 40 \ 20 )
				Tecla®/FOR: Importe de metálico en el cajón
				TeclaCA/AT/NS: Total de ventas
Informe de ventas completo	-	X1, Z1	X2, Z2	Lectura: REAT/NS: • → CA/AT/NS
Informe de sección	-	X1 X2		Lectura: DEPT#
Informe del total de grupo individual en sección	-	X1 X2		Lectura: Número de grupo →@/FOR →DEPT#
Informe del total de todos los grupos en sección	-	X1 X2		Lectura: 0 →@/FOR →DEPT#
Informe de PLU/UPC por margen designado	-	X1, Z1	X2, Z2	Todas las PLU/UPCLectura: →Código de PLU/UPC inicial →@/FOR →Código de PLU/UPC final→PLU/UPCReposición: Todas las PLU/UPC→Código de PLU/UPC inicial →@/FOR →Código de PLU/UPC final•→PLU/UPC
Informe de PLU/UPC por sección asociada	-	X1 X2		Lectura: Código de sección asociada →DEPTSHIFT →PLU/UPC
Informe de transacciones	-	X1 X2		Lectura: 1 →CA/AT/NS
Informe del total en el cajón	-	X1	X2	Lectura: 2 → CA/AT/NS
Informe de dependiente individual	X, Z	-	-	Lectura: FLK#SONh: (El informe del dependiente actual) • → CLK#/CONV
Informe de todos los dependientes	-	X1, Z1	X2, Z2	Lectura: FLK#SONh: • → CLK#/CONV
Informe horario (completo)	-	X1, Z1	-	Lectura: F#TM/SBTlón: • → #/TM/SBTL
Informe horario (por margen)	-	X1	-	Lectura: Hora inicial Hora (hora) (hora) → #/TM/SBTL
Informe del neto diario	-	-	X2, Z2	Lectura: F#TM/SBTlón: • → #/TM/SBTL

Nota

• Cuando las cantidades de ventas y los importes de ventas son cero, se pasa por alto la impresión. Si no desea que se pase por alto, cambie la programación. (Consulte el apartado de "Formato de impresión" de la sección "Programación 1 de selección de diversas funciones".)
• "X" representa el símbolo de lectura y "Z" representa el símbolo de reposición en los informes.
• Para dejar de leer y reponer el informe de ventas de PLU/UPC, gire el selector de modo a la posición MGR. Los datos no se borrarán al efectuar la reposición.

REGISTROS DE ANULACION

El límite programado para las funciones (tales como importes máximos) puede anularse haciendo un registro de anulación en el modo MGR.

Procedimiento

1. Gire el selector de modo a la posición MGR.
2. Haga el registro de anulación.

CORRECCION DESPUES DE FINALIZAR UNA TRANSACCION (Modo de cancelación)

Cuando necesite cancelar los registros incorrectos que los dependientes no pueden corregir (registros incorrectos que se encuentran después de finalizar una transacción o que no pueden corregirse mediante cancelación directa o indirecta), siga este procedimiento:

1. Gire el selector de modo a la posición VOID empleando la llave del administrador (MA) para establecer la máquina en el modo de cancelación.
2. Repita los registros anotados en el recibo incorrecto. (Todos los datos del recibo incorrecto se suprimirán de la memoria de la registradora y los importes cancelados se añadirán al totalizador de transacción del modo de cancelación.)

MANTENIMIENTO PARA EL OPERADOR

1 En caso de corte de la alimentación

Si se corta la alimentación, la registradora retiene el contenido de su memoria y toda la información sobre las entradas de ventas.

• Cuando el corte de la alimentación ocurre en el estado libre de la registradora o cuando está realizando una entrada, la máquina retorna al funcionamiento normal después de recuperarse la alimentación.
• Cuando el corte de la alimentación ocurre durante un ciclo de impresión, la registradora imprime “==========” y lleva a cabo después el procedimiento de impresión correcto después de recuperarse la alimentación.

2 En el caso de error de impresora

Si se termina el papel de la impresora, se parará la impresora, y aparecerá "PAPER EMPTY" en el visualizador. No pueden aceptarse los registros de teclas. Instale un rollo de papel nuevo, y luego pulse la tecla CL.

Si se levanta el cabezal de impresión, se parará la impresora y aparecerá "HEAD UP" en el visualizador. No pueden aceptarse los registros de teclas. Vuelva a colocar el cabezal de impresión en la posición correcta, y entonces pulse la tecla CL.

3 Precauciones al manejar la impresora

• Si no va a utilizar la caja registradora durante mucho tiempo, tire de la palanca de liberación del cabezal de impresión hacia usted para que el cabezal de impresión se aleje de la placa. (posición de cabezal levantado)
• Evite los lugares polvorientos y húmedos, la luz directa del sol y el polvo metálico (en esta máquina se emplean un imán permanente y un electroimán.)
• Utilice la palanca de liberación del cabezal de impresión sólo cuando sea necesario.

- No tire nunca del papel cuando esté en contacto con el cabezal de impresión. Suelte primero el cabezal con la palanca de liberación del cabezal de impresión y luego quite el papel.

- No toque nunca la superficie del cabezal de impresión.

- No toque nunca el cabezal de impresión ni el motor durante la impresión ni antes de que se hayan enfriado.

4 Reemplazo del rollo de papel

Utilice siempre rollos de papel especificados por SHARP.

Si usa otros rollos de papel que no sean los especificados, pueden originarse atascos de papel y funcionar mal la caja registradora.

(Forma de colocar el rollo de papel) (Forma de cortar el extremo del papel)

Correcto
A la impresora

Incorrecto

Pure geometric line diagrams without any text, numbers, or symbols

Correcto Incorrecto

■ Extracción del rollo de papel

Cuando aparezca entintado de color rojo en el rollo de papel, significa que es el momento de reemplazarlo.

Reemplace el rollo de papel por otro nuevo. Si no piensa utilizar la registradora durante mucho tiempo, extraiga el rollo de papel y guárdelo en el lugar apropiado.

Precaución: El cortador de papel está montado en la impresora (lado de recibos). Tenga mucho cuidado para no cortarse por accidente.

Extracción del rollo de papel de recibos:

1. Gire el selector de modo a la posición REG con el cable de alimentación enchufado.
2. Extraiga la cubierta de la impresora.
3. Corte el papel detrás de la impresora y cerca del rollo de papel.
4. Pulse la tecla hasta que el papel que queda en la impresora salga por completo.
5. Extraiga el rollo de papel del soporte del rollo de papel del lado de recibos.

Nota

No tire del papel por la impresora.

Extracción del rollo de papel de registro diario:

1. Gire el selector de modo a la posición REG con el cable de alimentación enchufado.
2. Extraiga la cubierta de la impresora.
3. Pulse la tecla [JUNI] para hacer avanzar el papel de registro diario hasta que la parte impresa salga del paso.
4. Corte el papel y extraiga el carrete de toma.
5. Corte el papel detrás de la impresora y cerca del rollo de papel.
6. Pulse la tecla [JOURNAL] hasta que el papel que queda en la impresora salga por completo.
7. Extraiga el rollo de papel del soporte del rollo de papel del lado de registro diario.

Nota

No tire del papel por la impresora.

1. Extraiga el lado exterior del carrete de toma.
2. Extraiga el rollo de registro diario impreso del carrete de toma.

■ Instalación del rollo de papel

Precaución: El cortador de papel está montado en la impresora (lado de recibos). Tenga mucho cuidado para no cortarse por accidente.

Instalación del rollo de papel de recibos:

1. Gire el selector de modo a la posición REG con el cable de alimentación enchufado.
2. Extraiga la cubierta de la impresora.
3. Compruebe que la palanca de liberación del cabezal de impresión esté en su posición de impresión.
4. Coloque correctamente el papel en el soporte del rollo de papel del lado de recibos.
5. Inserte el extremo del papel en la guía de papel de la impresora hasta que entre en el dispositivo de alimentación automática de la impresora y salga por la parte superior de la impresora.
   Si la impresora no engancha el papel, haga avanzar el papel mientras pulsa la tecla 🖱️RECEPT.
6. Corte el papel sobrante empleando el cortador de papel, y vuelva a colocar la cubierta de la impresora.

Instalación del rollo de papel de registro diario:

1. Gire el selector de modo a la posición REG con el cable de alimentación enchufado.
2. Extraiga la cubierta de la impresora.
3. Compruebe que la palanca de liberación del cabezal de impresión esté en su posición de impresión.

4. Coloque correctamente el papel en el soporte del rollo de papel del lado de registro diario.

5. Inserte el extremo del papel en la guía de papel de la impresora hasta que entre en el dispositivo de alimentación automática de la impresora y salga por la parte superior de la impresora.
   Si la impresora no engancha el papel, haga avanzar el papel mientras pulsa la tecla

6. Inserte el extremo del papel en la ranura del carrete de papel. (Pulse la tecla 🔊 para hacer avanzar más papel si es necesario.)
7. Bobine el papel dos o tres vueltas en torno al eje del carrete.
8. Coloque el carrete en el rodamiento, y pulse la tecla para sacar la flojedad excesiva del papel.
9. Vuelva a colocar la cubierta de la impresora.

5 Extracción del papel atascado

Precaución: El cortador de papel está montado en la impresora (lado de recibos). Tenga mucho cuidado para no cortarse por accidente. No toque nunca el cabezal de impresión inmediatamente después de imprimir, porque éste estará aún caliente.

1. Extraiga la cubierta de la impresora.
2. Tire de la palanca de liberación del cabezal de impresión completamente hacia delante (después de que la palanca se haya parado en una posición, siga empujándola hacia delante hasta que se pare de nuevo y no se pueda empujar más hacia delante).
3. Extraiga el papel atascado. Compruebe si quedan restos de papel en la impresora y, si los hubiera, quítelos.
4. Vuelva a poner la palanca de liberación del cabezal de impresión a su posición original.
5. Ponga correctamente el rollo de papel siguiendo los pasos mencionados en "Instalación del rollo de papel".
6. Vuelva a colocar la cubierta de la impresora.

6 Limpieza del cabezal de impresión

Cuando el texto impreso se oscurece o aparece borroso, el polvo del papel puede pegarse en el cabezal de impresión. Limpie el cabezal de impresión de la forma siguiente:

Precaución:

• No toque nunca el cabezal de impresión con una herramienta ni nada que sea duro porque podría estropear el cabezal.
• El cortador de papel está montado en la impresora (lado de recibos). Tenga mucho cuidado para no cortarse por accidente.

1. Gire el selector de modo a la posición OFF.
2. Extraiga la cubierta de la impresora.
3. Tire de la palanca de liberación del cabezal de impresión completamente hacia delante (después de que la palanca se haya parado en una posición, siga empujándola hacia delante hasta que se pare de nuevo y no se pueda empujar más hacia delante).
4. Limpie el cabezal de impresión con un palillo de algodón o un paño blando humedecido en alcohol etílico o alcohol isopropílico.
5. Vuelva a colocar la palanca de liberación del cabezal de impresión a su posición original inmediatamente después de terminar la limpieza.
6. Ponga correctamente el rollo de papel siguiendo los pasos mencionados en "Instalación del rollo de papel".
7. Vuelva a colocar la cubierta de la impresora.

7 Extracción del separador de dinero y del cajón

El separador de dinero de la caja registradora es extraíble. Después de terminar la jornada laboral, extraiga el separador de dinero del cajón y deje el cajón abierto. Para extraer el cajón, tire del mismo completamente hacia delante con el separador de dinero sacado. Y extráigalo levantándolo.

La caja de monedas de 6 denominaciones también es extraíble.

El cajón se abre automáticamente. Sin embargo, cuando haya un fallo o corte de la corriente o la registradora quede fuera de servicio, deslice la palanca situada en la parte inferior de la registradora en la dirección de la flecha. (Vea la figura a la izquierda.)

El cajón no se abrirá, sin embargo, si está cerrado con la llave.

9 Antes de solicitar el servicio de un técnico

Los casos de mal funcionamiento de la columna de la izquierda de la tabla siguiente, indicados bajo el título "Fallo", no son necesariamente averías de la registradora. Se recomienda pues consultar la sección "Comprobación" de la columna de la derecha antes de llamar al servicio técnico.

Fallo Comprobación
(1) El visualizador muestra los símbolos que no tienen ningún sentido.	¿Se ha inicializado correctamente la máquina como se muestra en “PARA EMPEZAR”?(Tenga presente que la inicialización borra todos los datos y ajustes programados que están almacenados en la memoria.)
(2) El visualizador no se ilumina aunque el selector de modo esté colocado en cualquier otra posición que no sea “OFF”.	¿Se suministra alimentación en la toma de corriente?¿Está la clavija del cable de alimentación desenchufada o mal conectada a la toma de corriente?
(3) El visualizador se ilumina, pero la registradora no responde a los registros.	¿Está el código del dependiente asignado a la registradora?¿Está el selector de modo bien colocado en la posición “REG”?
(4) No se emiten recibos. • ¿Está el rollo de papel bien instalado?	¿Hay algún atasco de papel?¿Está la función de recibos en el estado “OFF”?¿Está la palanca de liberación del cabezal de impresión en la posición de impresión?
(5) No sale el papel del registro diario. • ¿Está el carrete de toma bien instalado en el rodamiento?	¿Hay algún atasco de papel?
(6) La impresión no es normal. • ¿Está la palanca de liberación del cabezal de impresión en la posición de impresión?	¿Está el rollo de papel correctamente instalado?
(7) No se puede explorar un código de barras. • ¿Está el conector del escáner de códigos de barras desenchufado o están los tornillos del conector aflojados?

■ Tabla de mensajes de error

Cuando se visualicen los siguientes mensajes de error, pulse la tecla CL y tome la acción apropiada de acuerdo con la tabla siguiente.

Mensaje de error Estado de error Acción
ENTRY ERROR Error de registro Haga el registro con las teclas correctas.
MISOPERATION Error de operación incorrecta Haga el registro con las teclas correctas.
NO RECORD Se ha introducido un código no definido. Introduzca un código correcto.
MEMORY FULL La memoria está llena (en la programación Programe la tecla auto).		AUTO con 25 pasos.
SBTL COMPUL. Pulsación obligatoria de la tecla #/TM/SBTL para finalización directa		Pulse la tecla #/TM/SBTL y prosiga la operación.
TEND COMPUL. Importe recibido obligatorio Efectúe una operación de importe recibido.
NOT ASSIGNED Falta el registro de un código de dependiente. Efectúe un registro de código de dependiente.
OVER LIMIT. Error de límite de rebose Haga el registro dentro del límite de registro.
INH. OPEN PR	La entrada de precio abierto está inhibida.	Haga un registro de precio preajustado.
INH. UNIT PR	La entrada de precio preajustado está inhibida.	Haga un registro de precio abierto.
NOT NON-TEND La finalización directa está inhibida.		Haga una operación de importe recibido.
BUFFER FULL	No se permite la cancelación del subtotal.	Finalice la transacción y corrija las entradas erróneas en el modo de cancelación.
HEAD UP	La palanca de liberación del cabezal de impresión está levantada.	Mueva la palanca hacia el carrete de toma (a la posición de impresión).
PAPER EMPTY	Un rollo de papel de recibos y/o de registro diario no está instalado o está vacío.	Instale un rollo de papel de recibos y/o de registro diario.

Nota

Los mensajes de error son los de español (cambio del ajuste de programación para selección del idioma español).

Emplee estas etiquetas con las teclas de sección. Escriba los nombres de sección en las etiquetas y adhiéralas a las teclas de sección sacando primero las cubiertas transparentes de las teclas. (Haga una copia de esta página.)

Ejemplo:

LIMITED WARRANTY
