Tipo de producto	Registradora electrónica
Marca	Sharp
Modelo	XE-A302
Dimensiones (An x Pr x Al)	Aproximadamente 340 x 310 x 220 mm
Peso	Aproximadamente 4.5 kg
Fuente de alimentación	CA 120V 60Hz (o 220-240V 50/60Hz) mediante adaptador
Consumo de energía	20W (máx.)
Pantalla	LCD alfanumérico de 2 líneas con pantalla de operador de 10 dígitos
Impresora	Impresora de impacto matricial con papel en rollo (ancho 57.5mm)
Cajón	Cajón de dinero con cerradura, con 4 compartimentos para monedas y 5 para billetes
Funciones de teclas	Hasta 250 departamentos PLU, 8 totales de cajero, cálculos de impuestos, descuento, subtotal, anulación, reembolso
Programación	Almacenamiento y reenvío, programación por teclado o enlace a PC (opcional)
Conectividad	Puerto serie RS-232 para PC o periféricos
Respaldo de memoria	RAM respaldada por batería para retención de datos (aprox. 1000 horas)
Mantenimiento	Limpiar el exterior con un paño seco; evitar solventes; se recomienda limpiar periódicamente el cabezal de la impresora
Características de seguridad	Protección contra sobretensiones, cajón con cerradura, control de operador con llave
Piezas de repuesto y reparabilidad	Piezas de repuesto comunes (impresora, cajón, adaptador de corriente) disponibles; se recomienda reparaciones por técnico autorizado
Información general	Para uso minorista; manual disponible en PDF; soporta varios idiomas

Preguntas frecuentes - XE-A302 SHARP

¿Cómo configuro la fecha y hora en la Sharp XE-A302?

Para configurar la fecha y hora, gire la llave de modo a la posición REG, presione la tecla CLK, luego ingrese la fecha actual en formato MMDDAA y presione ENTER. Luego ingrese la hora en formato HHMM y presione ENTER. Confirme con ENTER.

¿Cómo programo las tasas de impuestos?

Gire la llave de modo a PGM. Presione TAX luego ingrese la tasa de impuesto (ej., 8 para 8%) seguido de TAX. Presione ENTER para guardar. Se pueden programar hasta 4 tasas de impuestos.

¿Cómo reemplazo el papel del recibo?

Abra la cubierta de la impresora. Retire el rollo viejo. Inserte un rollo nuevo con el papel alimentándose desde abajo. Tire unos centímetros de papel a través de la ranura, cierre la cubierta y corte el exceso. Presione la tecla FEED para avanzar.

¿Cómo limpio una tecla atascada o un error?

Primero intente presionar la tecla CLR. Si eso falla, gire la llave de modo a OFF y luego a REG. Para problemas persistentes, verifique atascos de papel o residuos debajo de las teclas. Si es necesario, consulte la tabla de códigos de error del manual.

¿Puedo conectar la XE-A302 a una computadora?

Sí, tiene un puerto serie RS-232. Puede conectarse a una PC para transferencia de datos o programación usando software opcional. Puede ser necesario un adaptador de serie a USB si su PC carece de puerto serie.

¿Cómo restablezco la registradora a los valores de fábrica?

Apague la unidad. Mantenga presionadas las teclas RECEIPT y FEED simultáneamente mientras enciende la alimentación. La pantalla solicitará confirmación. Suelte las teclas y presione la tecla YES. Todos los datos se borrarán.

¿Por qué mi impresora imprime débilmente o no imprime?

Verifique que el rollo de papel esté instalado correctamente y no esté vacío. Limpie el cabezal de la impresora con un paño suave y seco. Si la impresión es débil, es posible que sea necesario reemplazar el ribbon (si es modelo con ribbon). Consulte el manual para el número de pieza del ribbon.

¿Cómo programo un nuevo departamento (PLU)?

En modo PGM, presione PLU, ingrese el número PLU, presione PLU nuevamente. Ingrese el precio, presione PRICE, luego el número de departamento, presione DEPT. Presione ENTER para guardar. Repita para otros PLU.

¿Qué hace el respaldo de batería?

La batería interna almacena datos de programación y transacciones cuando la alimentación está apagada. Dura aproximadamente 1000 horas. Si la batería está baja, la pantalla mostrará una advertencia. Reemplácela solo por un técnico autorizado.

¿Cómo realizo un informe diario (informe Z)?

Gire la llave de modo a la posición X/Z. Presione la tecla Z dos veces para confirmar. La registradora imprimirá un informe detallado de ventas y luego restablecerá los totales para el nuevo día. No olvide retirar el informe para mantener un registro.

MANUAL DE USUARIO XE-A302 SHARP

MANUAL DE INSTRUCCIONES

La versión española (resumen de la versión inglesa) sigue a la versión inglesa.

CONTENIDO

INTRODUCCIÓN....1

IMPORTANTE 1

PRECAUCIÓN....1

CONTENIDO....2

Le agradecemos la adquisición de la caja registradora electrónica SHARP modelo XE-A302.

Sírvase leer este manual detenidamente antes de hacer funcionar la caja registradora para familiarizarse y comprender por completo sus funciones y características.

Guarde este manual para futura referencia dado que le servirá de ayuda en caso de tener algún problema de funcionamiento con la caja registradora.

¡PRECAUCIÓN!

Asegúrese de inicializar la caja registradora antes de ponerla en funcionamiento. De lo contrario, se perturbará el contenido de la memoria y se producirá el mal funcionamiento de la caja registradora. Para ver los procedimientos, consulte la página 7.

IMPORTANTE

• En la cubierta de la impresora, un cortador de papel está montado. Tenga mucho cuidado de no cortarse con el cortador de papel.
• Instale la caja registradora en un lugar en el que no esté expuesta a radiaciones directas, cambios anormales de temperatura, alta humedad o en contacto con agua. Mantenga la caja registradora apartada del calor y fuentes magnéticas. Si la instala en estos lugares, podría originar daños en la caja y en los componentes eléctricos.
• No opere nunca la caja registradora con las manos mojadas. El agua podría filtrarse al interior de la registradora y causar averías en sus componentes.
• Cuando limpie la caja registradora, utilice un paño suave y seco. No use nunca líquidos volátiles como por ejemplo bencina y/o disolventes. La utilización de estos productos químicos hará que la caja pierda color o sufra daños.
• La registradora debe enchufarse a cualquier tomacorriente normal de pared (120V CA ±10%) con un protector de tierra exclusivo. Otros aparatos eléctricos enchufados en el mismo circuito eléctrico pueden hacer que la registradora funcione mal.
• Si la caja registradora no funciona como debiera, solicite el servicio llamando al 1-800-BE-SHARP. No intente reparar la caja registradora usted mismo.
• Para desconectar por completo la alimentación eléctrica, desenchufe el cable de alimentación de CA del tomacorriente de pared.

PRECAUCIÓN

Esta caja registradora electrónica tiene un circuito de protección de la memoria incorporado que funciona mediante baterías.

Tenga presente que todas las baterías con el tiempo se desgastan aunque no se utilicen. Por lo tanto, para asegurarse una carga inicial adecuada en el circuito de protección y evitar cualquier pérdida de la memoria una vez instalada la máquina, se recomienda recargar cada caja durante un período de 24 a 48 horas antes de ser utilizada por el cliente.

Después de la instalación, se cargan las baterías cuando se enchufa la máquina y se pone el selector de modo en la posición ON (una que no sea la posición OFF). Esta precaución relativa a la recarga evitará llamadas iniciales innecesarias al servicio técnico.

Línea directa de asistencia a los clientes 1-800-BE-SHARP

Para realizar la configuración con facilidad, vea el apartado "PARA EMPEZAR" (página 7).

ÍNDICE

INTRODUCCIÓN....1

IMPORTANTE....1

PRECAUCIÓN ....1

INDICE 2

PARTES Y SUS FUNCIONES....3

PARA EMPEZAR....7

REGISTRO BASICO DE VENTAS 8

1 Ejemplo de registro básico de ventas ....8

2 Aviso de error....9

3 Registros de artículos....10

Registros de un solo artículo....10

Registros repetidos....10

Registros de multiplicación....10

Registros de precios divididos....11

Registros de venta en metálico de un solo artículo (SICS) 11

4 Visualización de los subtotales ....11

5 Finalización de una transacción....12

6 Cálculo de los impuestos ....12

CARACTERISTICAS OPCIONALES ....13

1 Registros auxiliares ....13

2 Tratos de pagos auxiliares ....14

3 Registros con tecla de secuencia automática (tecla AUTO)....15

CORRECCION....16

PROGRAMACION DE LAS FUNCIONES BASICAS (Para el inicio rápido)....17

1 Programación de la fecha y de la hora....17

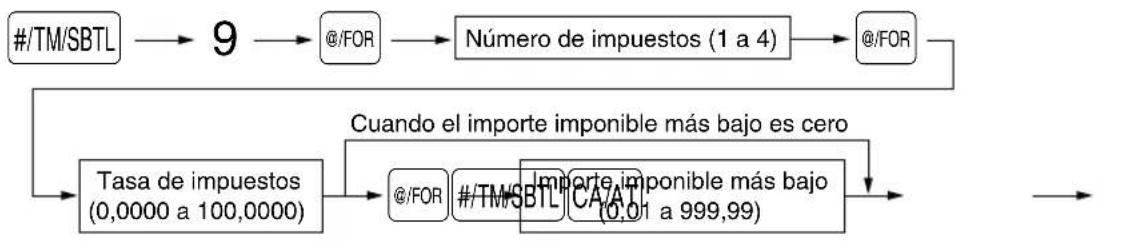

2 Programación de los impuestos para la función de cálculo automático de los impuestos....17

PROGRAMACION DE FUNCIONES AUXILIARES....19

1 Programación de secciones....20

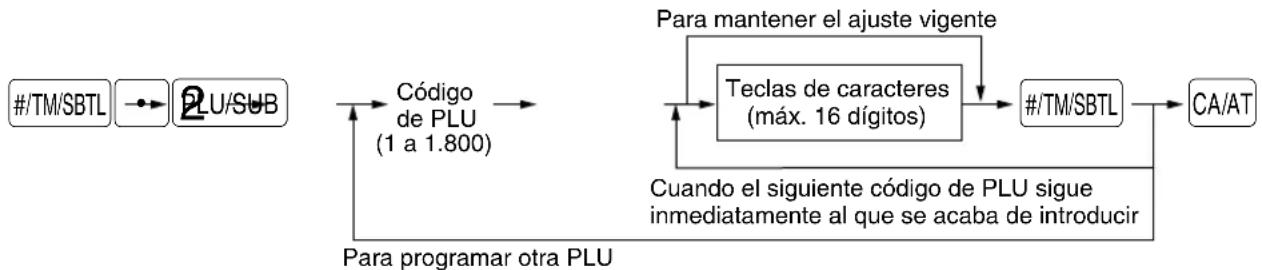

2 Programación de PLU (codificación de precios) y subsección .....21

3 Programación de la tasa de comisión ....22

4 Programación de teclas misceláneas....22

5 Programación de texto 25

PROGRAMACION AVANZADA....29

1 Programación de número de caja registradora y de números consecutivos .....29

2 Programación 1 de selección de diversas funciones ....30

3 Programación 2 de selección de diversas funciones ....33

4 Lectura de programas almacenados....36

MODO DE INSTRUCCION ....36

LECTURA (X) Y REPOSICION (Z) DE LOS TOTALES DE VENTAS ....37

LECTURA Y REPOSICIÓN DE INFORMES EJ....38

REGISTROS DE ANULACION....39

CORRECCIÓN DESPUES DE FINALIZAR UNA TRANSACCION (Modo de cancelación)....39

MANTENIMIENTO PARA EL OPERADOR....40

1 En caso de corte de la alimentación ....40

2 En el caso de error de impresora 40

3 Precauciones al manejar la impresora y el papel de registro....40

4 Reemplazo del rollo de papel....41

5 Extracción del papel atascado 42

6 Limpieza de la impresora (cabezal de impresión / sensor / rodillo) 43

7 Extracción del separador de dinero y del cajón 43

8 Abertura manual del cajón 43

9 Antes de solicitar el servicio de un técnico....44

PARTES Y SUS FUNCIONES

1 Vista exterior

■ Vista delantera Vista trasera

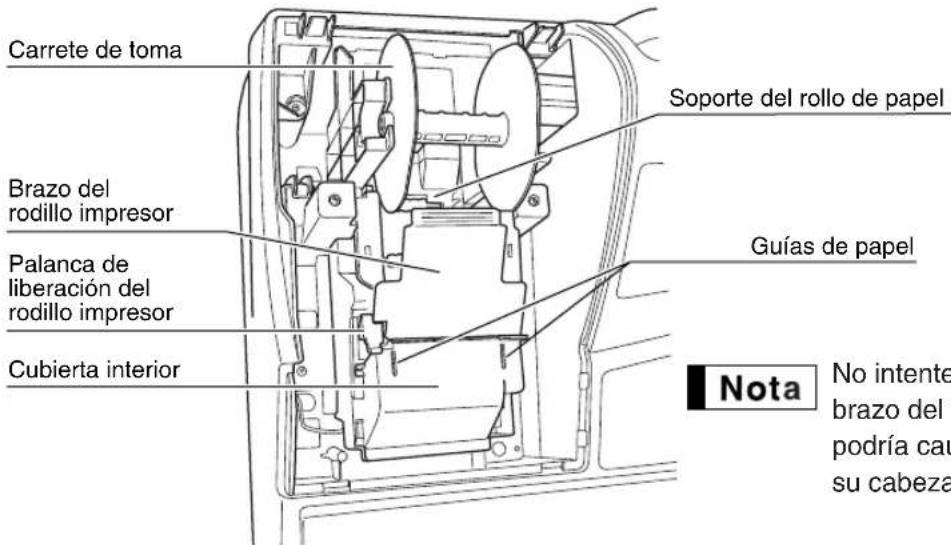

2 Impresora

La impresora es una impresora térmica de una estación, y por lo tanto no requiere ningún tipo de cartucho ni cinta entintada.

Levante la parte posterior de la cubierta de la impresora para extraerla. Para volver a instalar la cubierta de la impresora, engánchela en los trinquetes que hay en la caja y ciérrela.

Precaución: El cortador de papel está montado en la cubierta de la impresora. Tenga mucho cuidado de no cortarse por accidente.

No intente quitar el rollo de papel con el brazo del rodillo impresor bloqueado. Esto podría causar daños en la impresora y en su cabezal.

3 Selector de modo y llaves de modo

El selector de modo funciona insertando una de las dos llaves de modo suministradas: la llave del administrador (MA) y la del operador (OP). Estas llaves pueden insertarse o sacarse sólo cuando el selector esté en la posición "REG" u "OFF".

El selector de modo tiene estos ajustes:

OFF: Este modo bloquea todas las operaciones de la caja. (La alimentación de CA está desconectada.) No hay cambios en los datos registrados.

OP X/Z: Para sacar informes X o Z de dependiente individual, y para sacar informes rápidos. Puede usarse para alternar el estado "ON" u "OFF" de emisión de recibos pulsando la tecla RCPTIPO.

REG: Para registrar ventas.

PGM: Para programar diversos artículos.

VOID: Para establecer la caja registradora en el modo de cancelación. Este modo permite la corrección después de haber finalizado una transacción.

MGR: Para los registros del administrador. El administrador puede usar este modo para un registro de anulación.

X1/Z1: Para sacar el informe X/Z de varios totales diarios.

X2/Z2: Para sacar el informe X/Z de consolidación periódica (semanal o mensual).

4 Teclado

■ Disposición del teclado

■ Nombres de las teclas

Nota

En este manual, la parte superior de las teclas se muestra en una línea, como PLU/SUB, para poder leerlas fácilmente. Se muestran las teclas de sección como 1, y se indican las teclas numéricas con la indicación de números sencillos, como 1, a menos que se especifique de otro modo.

Lámina del teclado

Hay dos tipos de las láminas del teclado que se instalan en la caja registradora; uno para el uso normal y el otro para la programación del texto.

Para volver a instalar la lámina del teclado o una lámina nueva, siga el procedimiento de abajo.

① Levante la cubierta del teclado. ② Inserte la lámina del teclado en una ranura.

③ Vuelva a poner la cubierta del teclado en su sitio.

Nota

• No abra demasiado la cubierta del teclado porque podrían romperse los ganchos.
• Reemplace la lámina del teclado por otra nueva si se moja por cualquier motivo. El empleo de una lámina del teclado mojada puede causar problemas.
• Asegúrese de emplear sólo láminas de teclado suministradas por SHARP. Las láminas gruesas o duras pueden dificultar la operación de las teclas.
• Coloque bien la lámina del teclado debajo de la cubierta del teclado.
• Si necesita una lámina de teclado nueva, llame el servicio de clientes.
• La cubierta del teclado se desgasta con el tiempo. Si la cubierta del teclado está sucia o rota, reemplácela por otra nueva. Para detalles al respecto, llame el servicio de clientes.

5 Visualizaciones

■ Visualizador para el operador

Código de dependiente/nombre de modo

Repetición / marca centinela / marca de ahorro de energía

- Código de dependiente o nombre de modo

Se visualiza el modo en el que ahora se encuentre. Cuando se asigna un dependiente, se visualiza el código de dependiente en el modo REG u OP X/Z. Por ejemplo, se visualiza “*01*” cuando se asigna el dependiente 01.

- Marca de repetición

Se visualiza el número de repeticiones, empezando por "2" y se incrementa con cada repetición.

Cuando haya registrado diez veces, el visualizador mostrará "0". (2 → 3 .....9 → 0 → 1 → 2...)

- Marca centinela

Cuando el importe en el cajón llega al importe que haya programado, la marca centinela "X" se visualiza para avisarle que ponga el dinero en un lugar seguro.

- Marca de ahorro de energía

Cuando la caja registradora se establece en el modo de ahorro de energía, se enciende la marca de ahorro de energía (punto decimal).

- Área de visualización de mensajes de función

Se visualizan las etiquetas de artículos de secciones y PLU/subsecciones y textos de función que usted usa, como por ejemplo, %1, (-), y CASH: Para los detalles de los textos de función, consulte la página 28. Cuando se debe introducir o se introduce un importe, se visualiza “AMOUNT”. Cuando se debe introducir un importe, se visualiza ---- en el área de registro numérico con “AMOUNT”. Cuando ha sido ajustado un precio preajustado, se visualiza el precio en el área de registro numérico con “AMOUNT”.

- Área de visualización de registro numérico

Aquí se visualizan los números que se introducen empleando las teclas numéricas.

Visualización de la fecha y de la hora

La fecha y la hora aparecen en el visualizador en el modo OP X/Z, REG, o MGR. En el modo REG o MGR, pulse la tecla #/TM/SBTL para visualizar la fecha y la hora.

Mensaje de error

Cuando ocurre un error, se visualiza el mensaje de error correspondiente en el área de visualización de mensajes de función. Para los detalles de los mensajes de error, consulte el apartado de “Tabla de mensajes de error” de la página 44.

■ Visualizador para el cliente (tipo saliente)

Marca de ahorro de energía (Se enciende la marca sólo en el modo de ahorro de energía.)

6 Llave de la cerradura del cajón

Esta llave bloquea y desbloquea el cajón. Para bloquear el cajón, gire la llave 90 grados hacia la izquierda. Para desbloquearlo, gírela 90 grados hacia la derecha.

PARA EMPEZAR

1 Inicialice la caja registradora.

Para que la caja registradora pueda funcionar correctamente, deberá inicializarla antes de ponerla en funcionamiento por primera vez. Siga el procedimiento siguiente.

1. Asegúrese de que la clavija del cable de alimentación no esté enchufada en la toma de corriente de CA.
2. Inserte la llave de administrador (MA) en el selector de modo y gírelo a la posición PGM.
3. Mientras mantiene pulsadas la tecla y la tecla ₆₇ , enchufe la clavija en la toma de corriente de CA. El zumbador sonará tres veces y se visualizará “*** MRS. ***”.
4. La caja registradora habrá quedado ahora inicializada. El visualizador de la caja registradora mostrará "0.00" con "PGM".

Precaución

La caja registradora tiene un circuito de protección de la memoria incorporado que funciona mediante baterías. Puesto que se han descargado las baterías, cargue las baterías durante uno o dos días antes de usar la caja registradora por primera vez. Para cargar las baterías, ponga el selector de modo en una posición que no sea "OFF" con el cable de alimentación enchufado en la toma de corriente de CA. A menos que se hayan cargado las baterías, no se almacenan todos los datos programados y los datos de ventas.

2 Instale un rollo de papel.

Precaución: El cortador de papel está montado en la cubierta de la impresora. Tenga mucho cuidado al instalar rollos de papel.

1. Empuje la cubierta de la impresora hacia delante y sepárela.
2. Levante la palanca de liberación del rodillo impresor para desbloquear y abrir el brazo del rodillo impresor.
3. Ponga un rollo de papel en el soporte del rollo de papel.
4. Haga avanzar el extremo del papel junto con las guías de papel.
5. Mientras mantiene retenido el papel, cierre lentamente el brazo del rodillo impresor, y empuje el brazo hacia abajo hasta oír un sonido seco de confirmación. Asegúrese de que empuja con seguridad el centro de la parte del ala del brazo. El papel avanzará automáticamente.

Nota

Si el brazo del rodillo impresor no está bloqueado correctamente, no se podrá imprimir con éxito. Si ocurre este problema, abra el brazo, y ciérrelo de nuevo como se ha indicado arriba.

1. Cuando no emplee el carrete de toma (empleo como papel de recibos):

- Corte el papel sobrante empleando el borde de la cubierta interior, y vuelva a colocar la cubierta de la impresora. Pulse la tecla ↑ para asegurarse de que el papel sale por la cubierta de la impresora y que aparece papel limpio.

Nota

Si no sale el papel, extraiga la cubierta de la impresora, y haga pasar el extremo del papel entre el cortador de papel y las guías de papel de la cubierta de la impresora, y luego vuelva a colocar la cubierta.

Cuando emplee el carrete de toma (empleo como papel de registro diario):

• Inserte el extremo del papel en la ranura del carrete. (Pulse la tecla ↑ para hacer avanzar más el papel si es necesario.)
• Bobine el papel dos o tres vueltas en torno al eje del carrete.
• Coloque el carrete en el rodamiento y pulse la tecla ↑ para tensar el papel.
• Vuelva a colocar la cubierta de la impresora.

Nota

Cuando emplee un rollo de papel como papel de registro diario, deberá cambiar el estilo de impresión. Consulte el apartado de “Formato de impresión” de la sección “Programación 1 de selección de diversas funciones” (Código de tarea 6) para cambiar el estilo de impresión.

3 Programe la fecha, la hora y los impuestos.

Nota

La caja registradora le ofrece los idiomas inglés, francés y español para el texto. El idioma preajustado es el inglés. Si desea cambiar el idioma, deberá cambiarlo antes de realizar la programación. Consulte el apartado de “Selección del idioma” de la sección “Programación 2 de selección de diversas funciones” para cambiar el idioma.

Antes de poder seguir con el registro de las ventas, deberá programar:

- la fecha - la hora - los impuestos

Consulte la sección de PROGRAMACIÓN DE LAS FUNCIONES BASICAS para encontrar más detalles (página 17).

4 Programe otros elementos necesarios.

Aunque la caja registradora viene ya programada para utilizarla con la mínima configuración, la máquina le ofrece funciones opcionales. Antes de comenzar la programación, lea la sección de operaciones de ventas para entender las funciones opcionales.

REGISTRO BASICO DE VENTAS

1 Ejemplo de registro básico de ventas

A continuación se muestra un ejemplo de registro básico de ventas en metálico de artículos. Para los detalles de la operación, consulte cada sección respectiva.

Ajuste del selector de modo

1. Gire el selector de modo a la posición REG.

Asignación de dependientes

1. Introduzca su código de dependiente. (Por ejemplo, si el código de dependiente es el 1, introduzca 1 empleando la tecla numérica y pulse la tecla CLK#.) Se

selecciona automáticamente el código de dependiente 1 justo después de inicializar la caja registradora.

Registros de artículos

1. Introduzca el precio para el primer artículo de sección. (Por ejemplo, para 15,00, introduzca 1500 empleando las teclas numéricas, y pulse la tecla de la sección correspondiente.)

Para la sección 7 y posteriores, introduzca el código de sección empleando las teclas numéricas, y pulse la tecla DEPT#, y luego introduzca el precio y pulse de nuevo la tecla DEPT#.

1. Repita el paso 3 para todos los artículos de sección.

Visualización de subtotales

1. Pulse la tecla #:TM/SBTL para visualizar el importe a cobrar.

Finalización de la transacción

1. Introduzca el importe recibido del cliente. (Podrá omitir este paso si el importe recibido es el mismo que el subtotal.)
2. Pulse la tecla CAJAT, y se visualizará la vuelta (cuando no se ha introducido el importe recibido, se visualiza el importe total) y se abrirá el cajón.
3. Corte el recibo y déselo al cliente con su vuelta.
4. Cierre el cajón.

Impresión en el recibo. Ejemplo de operación de teclas.

* 1 y 2: indican las teclas de sección. (En este ejemplo, la tasa de impuestos está ajustada a 6,25%.)

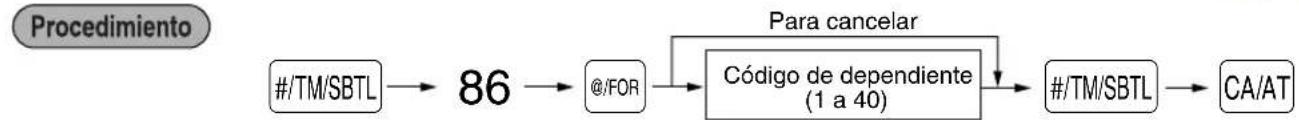

Asignación de dependiente

Antes de los registros de artículos, los dependientes deberán asignar sus códigos de dependiente a la caja registradora. Sin embargo, la entrada de códigos puede resultar innecesaria cuando el mismo dependiente maneja las transacciones consecutivas.

■ Activación de identificación (en los modos de REG, MGR, VOID)

■ Desactivación de identificación (en los modos REG, MGR, VOID)

Función de activación/desactivación (ON/OFF) de recibo

Podrá inhabilitar la impresión de recibos en el modo REG para ahorrar papel empleando la función de activación/desactivación (ON/OFF) de recibo. Para desactivar la impresión de recibos, pulse la tecla RCPTiPO en la posición OP X/Z. Esta tecla cambia el estado de impresión de recibos de ON a OFF.

Para emitir un recibo cuando la función de activación/desactivación (ON/OFF) de recibo está desactivada (OFF):

Si el cliente quiere el recibo después de haber finalizado la transacción con la función de activación/desactivación (ON/OFF) de recibo desactivada (OFF), pulse la tecla RCPT/PO.

Modo de ahorro de energía

La caja registradora se establecerá en el modo de ahorro de energía cuando no se efectúe ningún registro basándose en el límite de tiempo ya programado (ajuste inicial de 30 minutos).

Cuando la caja registradora se establezca en el modo de ahorro de energía, se apagará toda la visualización excepto el punto decimal de la posición de la izquierda de la línea inferior. La caja registradora volverá al modo de operación normal al pulsar alguna tecla o al cambiar un modo con la llave de modo. Tenga presente que cuando se recupere la caja registradora mediante una entrada con una tecla, esta entrada de tecla será inválida. Después de la recuperación, inicie la entrada de teclas desde el principio.

2 Aviso de error

En los siguientes ejemplos, la caja registradora se establece en estado de error haciendo sonar un aviso audible y visualizando el mensaje de error correspondiente. Anule el estado de error pulsando la tecla CL y tome las medidas oportunas.

Consulte la tabla de mensajes de error en la página 44.

• Registre un número de más de 32 dígitos (desborde del límite de registro): Cancele el registro y vuelva a introducir un número correcto.
• Un error en la operación de teclas: Borre el error y continúe la operación.
• Un registro más allá del límite de registro de importes programado: Vea si el importe registrado es correcto. Si es correcto, puede introducirse en el modo MGR. Llame al administrador.
• Un subtotal con impuestos incluido excede de ocho dígitos: Borre el subtotal pulsando la tecla CL y pulse la tecla CA/AT, CHK, CH1 o CH2 para finalizar la transacción.

Función de escape de error

Para abandonar una transacción debido a un error o a un imprevisto, emplee la función de escape de error como se muestra a continuación:

La transacción se cancela (se trata como un subtotal cancelado) y se emite el recibo mediante esta función. Si ya había introducido el importe entregado para el pago, la operación se finaliza como una venta en metálico.

3 Registros de artículos

■ Registros de un solo artículo

Registros de sección

- Cuando se emplean las teclas de sección (para las secciones 1 a 6)

Cuando utilice un precio unitario programado

* Menos que los importes de límite superior programado Cuando se introduce cero, sólo se añade la cantidad de ventas.

- Cuando se emplea la tecla de registro de código de sección

* Menos que los importes de límite superior programado Cuando se introduce cero, sólo se añade la cantidad de ventas.

Registros de PLU/subsecciones

La caja registradora ya está programada para el modo PLU (perteneciendo a la sección 1) y cero para el precio unitario. Para emplear registros de PLU, deberán haberse programado de antemano sus precios unitarios preajustados.

Para emplear los registros de subsecciones, cambie al modo de subsección para los códigos de PLU.

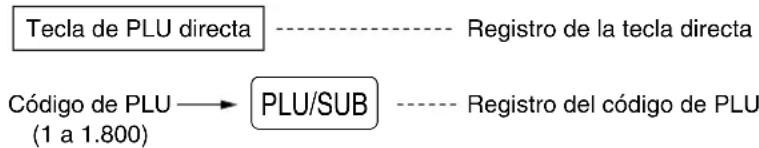

- Registros de PLU

- Registros de subsección (PLU abierta)

* Menos que los importes de límite superior programado Cuando se introduce cero, sólo se añade la cantidad de ventas.

■ Registros repetidos

Puede utilizar esta función para registrar una venta de dos o más artículos iguales. Repita la pulsación de una tecla de sección, tecla DEPT#, tecla de PLU directa o una tecla PLU/SUB.

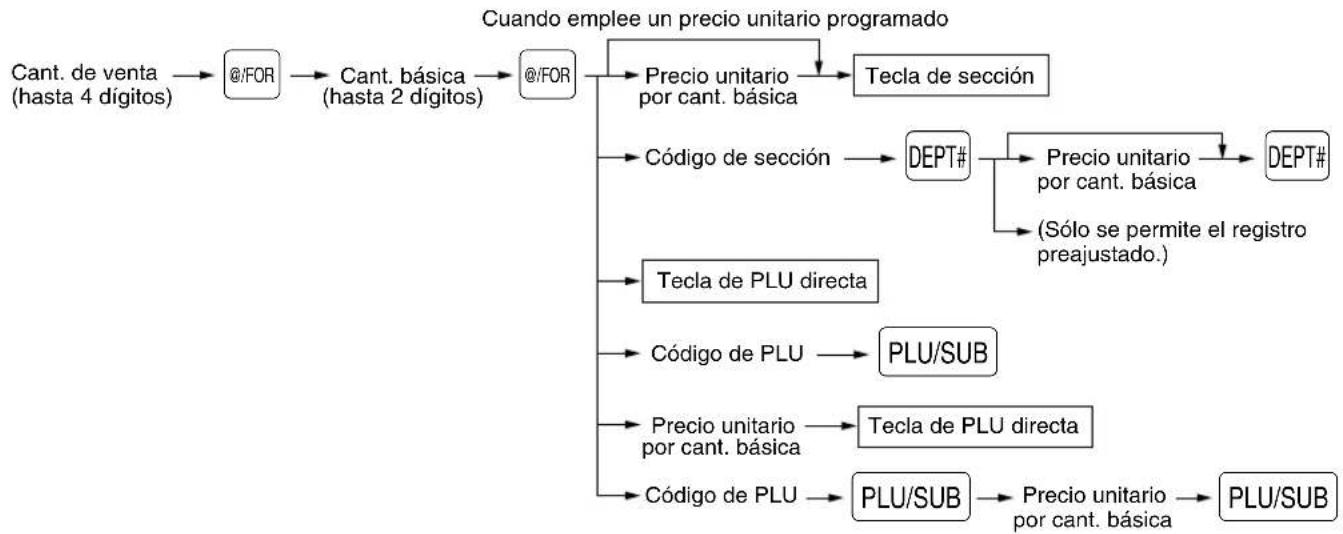

■ Registros de multiplicación

Cuando venda una gran cantidad de artículos, es conveniente emplear el método de registro de multiplicación. Introduzca la cantidad empleando las teclas numéricas y pulse la tecla BFOR antes de comenzar el registro de artículos.

Cuando haya programado que se permite el registro de cantidad fraccionaria, podrá introducir hasta cuatro dígitos enteros y tres dígitos decimales, aunque la cantidad se contará como uno para los informes de ventas. Para introducir cantidades fraccionarias, emplee la tecla del punto decimal entre los enteros y los decimales.

■ Registros de precios divididos

Esta función es práctica cuando un cliente desea comprar artículos que normalmente se venden en lotes. Para llevar a cabo esta función, deberá cambiar el ajuste programado. Consulte el apartado "Programación 1 de selección de diversas funciones" (código de tarea 70) para ver los detalles de la programación.

Para realizar los registros de precios divididos, siga el procedimiento siguiente:

■ Registros de venta en metálico de un solo artículo (SICS)

• Esta función es útil cuando se vende solamente un artículo en metálico. Esta función es aplicable sólo a las secciones que se han ajustado para SICS o a sus PLU o subsecciones asociadas.
• Se completa la transacción y el cajón se abre tan pronto como pulse la tecla de sección, la tecla DEPT#, la tecla de PLU directa o la tecla [PLU/SUB].

4 Visualización de los subtotales

La caja registradora ofrece tres tipos de subtotales:

Subtotal de mercancías

Pulse la tecla MDSESBTL en cualquier momento durante la transacción. Aparecerá el subtotal de venta neto, sin incluir los impuestos, en el visualizador con el mensaje de función "MDSE ST".

Subtotal imponible

Subtotal de imponible 1

Pulse las teclas TAX1SHIFT y #TM/SBTL en este orden en cualquier momento durante la transacción. Aparecerá el subtotal de venta de los artículos de imponible 1 en el visualizador con el mensaje de función "TAX1 ST".

Subtotal de imponible 2

Pulse las teclas TAX2SHIFT y #TM/SBTL en este orden en cualquier momento durante la transacción. Aparecerá el subtotal de venta de los artículos de imponible 2 en el visualizador con el mensaje de función "TAX2 ST".

Subtotal incluyendo los impuestos (subtotal completo)

Pulse la tecla [#/TM/SBTL] en cualquier momento durante la transacción. Aparecerá el subtotal de venta con los impuestos incluidos en el visualizador con el mensaje de función "SUBTOTAL".

5 Finalización de una transacción

- Importe recibido en metálico o cheque

Pulse la tecla #/TM/SBTL para obtener un subtotal completo, registre el importe entregado por el cliente, y entonces pulse la tecla CA/AT si el importe es en metálico o pulse la tecla CHK si el importe es un cheque. Cuando el importe recibido es mayor que el importe de la venta, la caja registradora le mostrará el importe de la vuelta con el mensaje de función “CHANGE”. De lo contrario, la caja registradora mostrará un déficit con el mensaje de función “DUE”. Ahora deberá hacer el registro correcto del importe recibido.

■ Ventas en metálico o cheque que no necesitan un registro

Registre los artículos y pulse la tecla CA/AT si se trata de una venta en metálico o pulse la tecla CHK si es una venta con cheque. La caja registradora visualizará el importe total de la venta.

■ Venta a cargo en cuenta (crédito)

Registre los artículos y pulse una tecla de cargo (CH1 o CH2).

■ Ventas con importe recibido mixto

Podrá efectuar la mezcla de pagos con cheques y metálico, metálico y a cargo en cuenta, y cheque y a cargo en cuenta.

Por ejemplo: El cliente paga 9,50 en metálico y40,00 a cargo a su cuenta 2 para un subtotal de $49,50 con impuestos incluidos.

Ejemplo de operación de teclas

#/TM/SBTL 950 CA/AT CH2

6 Cálculo de los impuestos

■ Impuestos automáticos

Cuando se ha programado una tasa de impuestos (o tabla de impuestos) en la caja registradora y el estado de impuestos para una sección individual está ajustado a imponible, la caja calcula los impuestos automáticos para cualquier artículo que se introduzca directamente en la sección o indirectamente mediante una PLU relacionada.

■ Impuestos manuales

La máquina le permite introducir manualmente los impuestos después de haber terminado el registro de artículos.

Ejemplo: Venta en metálico de un artículo de \$8,00 (sección 12) con 50 centavos como impuestos

Ejemplo de operación de teclas

12 DEPT# 800 DEPT# 50 TAX CA/AT

■ Borrado de los impuestos

Podrá borrar los impuestos automáticos en el subtotal de imponible 1 y de imponible 2 de cada transacción pulsando la tecla TAX después de haberse visualizado el subtotal.

Para efectuar el borrado del subtotal de imponible 1, pulse TAX1SHIFT, #TM/SBTL para obtener el subtotal de imponible 1, y entonces pulse TAX para borrar el subtotal.

Para efectuar el borrado del subtotal de imponible 2, pulse [TAX2SHIFT], #:TM/SBTL para obtener el subtotal de imponible 2, y entonces pulse [TAX] para borrar el subtotal.

Para borrar todos los subtotales de imponibles (1-4), pulse TAX1SHIFT, TAX2SHIFT y #:TM/SBTL (se visualiza "TAX ST 0.00") y pulse TAX para borrar todos los subtotales de imponibles.

■ Cambio del estado de impuestos

La máquina le permitirá cambiar el estado de impuestos programado de cada sección o PLU/subsección pulsando las teclas TAX1SHIFT y/o TAX2SHIFT antes de tales teclas. Después de completar cada registro, el estado de impuestos programado de cada tecla se repondrá al programado.

CARACTERISTICAS OPCIONALES

1 Registros auxiliares

■ Registros de descuento y recargo empleando la tecla de porcentaje

La tecla de porcentaje se emplea para aplicar un porcentaje de descuento o recargo manualmente introducido o preajustado a artículos individuales o a un subtotal de mercancías. Para el registro manual del porcentaje de descuento o de recargo, introduzca el porcentaje (hasta 100,00) con las teclas numéricas (necesitará un punto decimal cuando introduzca una tasa porcentual fraccionaria), y pulse la tecla de porcentaje. Cuando emplee un porcentaje preajustado (si se ha programado), pulse una tecla de porcentaje.

Cálculo porcentual para el subtotal de mercancías

Ejemplo de operación de teclas

Cálculo porcentual para registros de artículos

Ejemplo de operación de teclas

(Cuando se programa un recargo del 15% para la tecla %2)

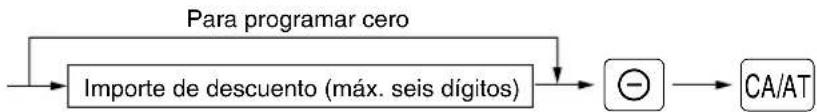

■ Registros de descuento y recargo empleando la tecla de descuento

La tecla de descuento se emplea para aplicar un importe de descuento o recargo manualmente introducido o preajustado a artículos individuales o a un subtotal de mercancías. Para el registro manual de los importes de descuento o de recargo, introduzca el importe con las teclas numéricas, y pulse la tecla de descuento. Cuando emplee un importe preajustado (si se ha programado), pulse la tecla de descuento.

Descuento para el subtotal de mercancías

Ejemplo de operación de teclas

Descuento para registros de artículos

Ejemplo de operación de teclas

(Cuando se programa el importe de descuento de $0,75)

■ Registros de devolución

Para las secciones 1 a 6, introduzca el importe de devolución y pulse la tecla RFND, y luego pulse la tecla de la sección correspondiente (cuando emplee el precio preajustado, omita la introducción del importe), y para las secciones 7 a 99, introduzca el código de sección y pulse las teclas RFND y DEPT#, y luego introduzca el importe de devolución y pulse la tecla DEPT# cuando sea necesario.

Para la devolución de un artículo de PLU, pulse la tecla RFND y la tecla de PLU directa correspondiente, o introduzca el código de PLU y pulse la tecla RFND, y luego pulse la tecla PLU/SUB.

Para la devolución de un artículo de subsección, introduzca el importe de devolución y pulse la tecla RFND, y luego pulse la tecla de PLU directa correspondiente, o introduzca el código de PLU y pulse las teclas RFND y PLU/SUB, y luego introduzca el importe de devolución y pulse la tecla PLU/SUB.

■ Registros e impresión de números de código de no suma

Podrá introducir un número de código de no suma, como pueda ser un número de código de cliente o número de tarjeta de crédito, con un máximo de 16 dígitos, en cualquier momento durante el registro de una venta. La caja registradora lo imprimirá.

Para introducir un número de código de no suma, introduzca el número y pulse la tecla #TM/SBTL.

2 Tratos de pagos auxiliares

■ Conversión de divisas

La caja registradora permite registros de pago con divisas (sólo está disponible el pago en metálico). Pulsando la tecla CONV se crea un subtotal en la divisa en cuestión.

Cuando emplee una tasa de conversión de divisas programada, pulse la tecla CONV después de los registros de los artículos, e introduzca entonces el importe recibido en la divisa si no se trata de un pago con el importe justo, y pulse la tecla CA/AT.

Cuando efectúe un registro manual de una tasa de conversión de divisas, después de los registros de todos los artículos, introduzca la tasa de conversión (0,0000 a 9999,9999; necesitará un punto decimal cuando introduzca una tasa de conversión fraccionaria), y pulse la tecla CONV, y luego introduzca el importe recibido en la divisa en cuestión si no es un pago del importe justo, y pulse la tecla CA/AT.

En ambos casos, la vuelta se visualizará en moneda nacional y, cuando el importe recibido sea insuficiente, el déficit se mostrará en moneda nacional.

Nota

• Pulse la tecla CL después de pulsar la tecla CONV para cancelar el pago en una divisa.
• Si se programa, se imprime un símbolo de moneda extranjera cuando emplea una tasa preajustada.

Aplicación de la tasa de conversión preajustada

Ejemplo de operación de teclas

Aplicación de la tasa de conversión manual

Ejemplo de operación de teclas

	2300	6
7 DEPT#	4650	DEPT#
Tasa de conversión → 1 ·	275	CONW
	10000	CA/AT

■ Registros de recibido a cuenta (RA) y de pagado (PO)

Cuando reciba un pago a cuenta o cuando usted paga a un abastecedor, emplee la tecla RA o la tecla RCPTIPO respectivamente.

Para el registro de recibido a cuenta (RA), introduzca el importe y pulse la tecla RA.

Para el registro de pagado (PO), introduzca el importe y pulse la tecla RCPTIPO.

Los pagos en metálico sólo están disponibles en la operación RA y PO.

■ Sin ventas (cambios)

Cuando deba abrir el cajón para algo que no sea una venta, pulse la tecla CA/AT. El cajón se abrirá y la caja registradora imprimirá “NO SALE” en el recibo o en el registro diario. Si deja que la caja registradora imprima un número de código de no suma antes de pulsar la tecla CA/AT, se obtendrá un registro sin venta y se imprimirá un número de código de no suma.

■ Devolución de botellas

Esta función se usa para manipular el depósito y pago (pagado) para botellas o latas vacías devueltas. Esta función es aplicable sólo a las secciones que hayan sido ajustadas para secciones de devolución de botellas o sus PLU o subsecciones asociadas.

3 Registros con tecla de secuencia automática (tecla AUTO)

Puede lograr una transacción programada pulsando la tecla AUTO.

CORRECCION

1 Corrección del último registro (cancelación directa)

Si hace un registro incorrecto relativo a una sección, PLU/subsección, porcentaje ( %1 y %2 ), descuento ( ) o devolución, puede cancelar este registro pulsando la tecla VOID inmediatamente después del registro incorrecto.

2 Corrección del registro siguiente al último o anterior (cancelación indirecta)

Podrá cancelar cualquier registro de sección incorrecto, registro de PLU/subsección o registro de devolución de artículo hechos durante una transacción, si lo encuentra antes de finalizar la transacción (por ejemplo, pulsando la tecla CA/AT). Esta función es aplicable sólo a los registros de sección, PLU/subsección y de devolución.

Pulse la tecla justo antes de pulsar una tecla de sección, la tecla # (antes de la primera pulsación de la tecla # en caso de que se habiliten registros de abertura y de preajuste), la tecla de PLU directa o la tecla /SUB . Para la cancelación indirecta de devolución, pulse la tecla después de haber pulsado la tecla .

3 Cancelación del subtotal

Puede cancelar una transacción completa. Una vez ejecutada la cancelación del subtotal, la transacción se detiene y la caja registradora emite un recibo. Esta función no funciona cuando se han introducido más de 30 artículos.

4 Corrección de registros incorrectos no hechos con la función de cancelación directa o indirecta

Cualquier error que encuentre después de haber terminado el registro de una transacción o durante el registro del importe recibido no podrá cancelarlo. Estos errores deben ser corregidos por el administrador. Deben tomarse los pasos siguientes:

1. Si está haciendo usted el registro de importe recibido, finalice la transacción.
2. Haga los registros correctos desde el principio.
3. Entregue el recibo incorrecto al administrador para que lo cancele.

PROGRAMACION DE LAS FUNCIONES BASICAS (Para el inicio rápido)

Para programar la caja registradora, ponga la llave del administrador en el selector de modo y gírelo a la posición PGM.

Nota

• En los procedimientos y ejemplos de operación de teclas mostrados en los detalles de la programación, una visualización numérica como por ejemplo "08262003" indica el parámetro que debe introducirse empleando las teclas numéricas correspondientes.
• Los asteriscos en las tablas mostradas en los detalles de programación indican los ajustes iniciales.

1 Programación de la fecha y de la hora

Fecha

Para ajustar la fecha, introduzca la fecha con 8 dígitos empleando el formato de mes-día-año (MM/DD/AAAA), y pulse entonces la tecla #/TM/SBTL.

Ejemplo de operación de teclas

08262003 #/TM/SBTL (26 de agosto, 2003)

Hora

Para ajustar la hora, introduzca la hora con 4 dígitos empleando el formato de 24 horas. Por ejemplo, para ajustar la hora a las 2:30 AM, introduzca 230; y para ajustarla a las 2:30 PM, introduzca 1430.

Ejemplo de operación de teclas

1430 #/TM/SBTL

2 Programación de los impuestos para la función de cálculo automático de los impuestos

Antes de poder proceder al registro de ventas, primero deberá programar los impuestos que se cargan de acuerdo con las leyes de su estado. En esta caja registradora pueden programarse cuatro tasas de impuestos distintas. En la mayor parte de estados, sólo será necesario programar los impuestos 1. Sin embargo, si vive en una zona que tiene impuestos locales propios o impuestos de hospitalidad, podrá programar la caja registradora para que calcule estos impuestos por separado.

Cuando programe el estado de impuestos para una sección, los impuestos se añadirán automáticamente a los artículos de venta asignados a la sección de acuerdo con el estado de impuestos programado para la sección. También podrá introducir manualmente los impuestos.

Hay dos métodos para programar los impuestos. El método de la tasa de impuestos emplea una tasa porcentual directa por dólar. El método de tabla de impuestos requiere la información detallada de impuestos para las oficinas de impuestos estatales o locales. Emplee el método que sea aceptable para su estado. Podrá obtener los datos necesarios en la oficina de impuestos local para efectuar la programación de los impuestos.

■ Programación de los impuestos empleando una tasa de impuestos

La tasa porcentual aquí especificada se emplea para calcular los impuestos sobre subtotales imponibles.

Procedimiento

Para borrar una tasa de impuestos, emplee la secuencia siguiente:

Ejemplo: Programación de la tasa de impuestos del 4% como tasa de impuestos 2 con exención de impuestos de 12¢

Ejemplo de operación de teclas

■ Tabla de impuestos (aplicable al impuesto añadido)

Si se encuentra en una localidad que emplea una tabla de impuestos para el cálculo de los impuestos, podrá programar consecuentemente la caja registradora. La programación de la tabla de impuestos puede efectuarse para impuestos 1 a impuestos 4.

Tabla de impuestos de muestra

Tabla de impuestos de New Jersey: 6%

	Margen de importe de venta
Impuestos	Punto de división mínimo		Punto de división máximo
.00	.01	to	.10
.01—T	.11—Q	to	.22
.02	.23	to	.38
.03	.39	to	.56
.04	.57	to	.72
.05	.73	to	.88
.06	.89	to	1.10
.07	1.11—M1	to	1.22
.08	1.23	to	1.38
.09	1.39	to	1.56
.10	1.57	to	1.72
.11	1.73	to	1.88
.12	1.89	to	2.10
.13	2.11—M2	to	2.22

A: Diferencia entre el punto de división mínimo y el siguiente (¢)
-10 (0.11 - 0.01)	B: No cíclico↑C: Cíclico 1↑D: Cíclico 2↑
12 (0.23 - 0.11)
16 (0.39 - 0.23)
18 (0.57 - 0.39)
16 (0.73 - 0.57)
16 (0.89 - 0.73)
22 (1.11 - 0.89)
12 (1.23 - 1.11)
16 (1.39 - 1.23)
18 (1.57 - 1.39)
16 (1.73 - 1.57)
16 (1.89 - 1.73)
22 (2.11 - 1.89)

Para programar una tabla de impuestos, primero haga una tabla como la tabla de la derecha arriba mostrada. Partiendo de la tabla de impuestos, calcule las diferencias entre el punto de división mínimo y el siguiente (A). Luego, partiendo de las diferencias, busque ciclos irregulares (B) y ciclos regulares (C y D). Estos ciclos le mostrarán los elementos necesarios para programar la tabla de impuestos:

T: El importe de impuestos recolectados en el importe imponible mínimo (Q) Q: El importe imponible mínimo M1: El valor máximo del punto de división mínimo en un ciclo regular (C) A esto lo denominamos “punto MAX”. M2: El valor máximo del punto de división mínimo en un ciclo regular (D) A esto lo denominamos “punto MAX”. M: Margen del punto de división mínimo en un ciclo regular: diferencia entre Q y M1 o entre M1 y M2

Procedimiento

Para borrar una tabla de impuestos, emplee la secuencia siguiente:

*1 Primer número: Este primer número que se introduce depende de si la diferencia entre un punto de división mínimo a introducirse y el punto de división mínimo anterior no son de menos de 1,00 ni de más de 99¢. Cuando la diferencia no sea de menos de1,00, introduzca “1”, y cuando no sea de más de 99¢, introduzca “0” o no introduzca nada.

Segundo número: El segundo número depende de si su tabla de impuestos debe programarse como tabla (1 a 4) de impuestos 1, 2, 3, ó 4.

*2 Si la tasa es fraccionaria (por ejemplo 4-3/8%), la fracción (3/8) se convierte a su equivalente decimal (es decir, 0,375) y se introduce la tasa resultante de 4,375. Tenga presente que la tasa nominal (R) generalmente se indica en la tabla de impuestos.

- Limitaciones para el registro de puntos de división mínimos

La caja registradora puede trabajar con una tabla de impuestos que conste hasta de 72 puntos de división como máximo. (El número máximo de puntos de división es de 36 cuando la diferencia de puntos de división es de \$1,00 o más.) Si el número de puntos de división excede la capacidad de tablas de la caja registradora, deberá emplear entonces el registro manual.

PROGRAMACION DE FUNCIONES AUXILIARES

1 Programación de secciones

La mercancía se puede clasificar en un máximo de 99 secciones.

Cuando emplee una tecla de sección, deberá establecer los parámetros para especificar el estado de la sección, como por ejemplo una sección positiva o negativa. Se pueden asignar directamente los precios a secciones para artículos frecuentemente comprados, lo que le permite introducir los precios pulsando simplemente las teclas de sección o los registros de códigos de sección.

■ Estado de sección

Procedimiento

Para programar otra sección, comience desde el principio sin pulsar la tecla CA/IAT.

*: Elemento: Selección: Registro:

A Tipo Devolución de botellas 1
		Normal* 0
B Número de grupo 0 a 9 (0: Sin grupo) (ajuste inicial: 0)
C Número de grupo de comisión 0 a 2 (0: Sin comisión) (ajuste inicial: 0)
D Estado de impuestos 4 Imponible 1
		No imponible* 0
E Estado de impuestos 3 Imponible 1
		No imponible* 0
F Estado de impuestos 2 Imponible 1
		No imponible* 0
G Estado de impuestos 1 Imponible (*para las secciones 1 a 6) 1
		No imponible (*para la sección 7 y posteriores)	0
H SICS / Normal	SICS	1
		Normal* 0
I Signo		Sección negativa	1
		Sección positiva*	0
J Límite de dígitos de entrada		0 a 7 (ajuste inicial: 7)
K Tipo de registros de precio unitario		Abertura y preajuste	3
		Sólo preajuste	2
		Sólo abertura*	1
		Tecla de sección invalidada	0

Número de grupo

- Si se realiza un ajuste de grupo (0 a 9, 0: sin grupo), los artículos vendidos empleando las teclas de sección y las PLU y subsecciones asociadas se pueden clasificar en grupos para los informes de ventas.

Número de grupo de comisión

- Puede asignar un grupo de comisión (0 a 2, 0: sin comisión) a cada sección para la comisión de los dependientes. Cada importe de comisión para cada dependiente se calcula basándose en una tasa de comisión programada y luego se imprime en los informes de dependiente.

Estado de impuestos (imponible 1 a 4 / no imponible)

- Cuando se efectúa un registro de una sección imponible en una transacción, los impuestos se calculan automáticamente de acuerdo con la tabla o tasa de impuestos asociada.

SICS (Venta en metálico de un solo artículo)

- Si se efectúa primero un registro de una sección programada para SICS, la venta se finalizará como venta de pago en metálico así que se pulse la tecla de la sección. Si realiza el registro después de introducir una sección no programada para SICS, no se finalizará la venta hasta que se pulse la tecla /AT .

Límite de dígitos de entrada

- Ajuste el número de dígitos permisibles para importes máximos de entrada para cada sección. El límite es eficaz para operaciones en el modo REG y puede pasarse por alto en el modo MGR.

Para las secciones 7 a 99:

2 Programación de PLU (codificación de precios) y subsección

La función de PLU permite realizar registros rápidos con las teclas en los que el precio se busca automáticamente al pulsar una tecla de PLU directa o al introducir un código. La subsección es un tipo de “PLU abierta”, que requiere que usted introduzca un precio antes de la tecla de PLU directa o detrás del código de PLU. Pueden realizarse ajustes para un máximo de 1.800 PLU/subsecciones. Cada una pertenece a una sección y adquiere los parámetros de la sección (tipo de sección (normal o devolución de botellas), grupo de sección, estado de impuestos, SICS y signo).

Se puede asignar un grupo de comisión (0 a 2, 0: No se aplica ninguna comisión) a cada PLU/subsección para la comisión de los dependientes. La caja registradora ya está programada de modo que los 1.800 códigos están asignados a las PLU (grupo de comisión: 0) asociadas con la sección 1 y precio unitario preajustado "0". En total se proporcionan las 75 teclas de PLU directas en el teclado para los registros de PLU y subsecciones, y se asignan anteriormente los códigos de PLU 1 a 75 a las teclas de PLU directas 1 a 75 respectivamente.

■ Asignación de precios unitarios y de secciones asociadas

Procedimiento

Cuando la sección asociada es una de las secciones 7 a 99:

*: Para una subsección, ajuste el importe límite de registro de precio unitario.

Para borrar un código de PLU, emplee la secuencia siguiente:

Procedimiento

Para borrar otra PLU

■ Selección de función

*: Elemento: Selección: Registro:

A Número de grupo de comisión 0 a 2 (0: Sin comisión) (ajuste inicial: 0)

B Selección de PLU/subsección Subsección 0

PLU* 1

3 Programación de la tasa de comisión

Basándose en el total de ventas de cada dependiente de cada grupo de comisión y en la tasa de comisión correspondiente, se calculan los importes de comisión, y se imprimen en los informes de dependiente.

■ Tasa de comisión

Procedimiento

Nota: Deberá emplear un punto decimal para ajustar una tasa fraccionaria.

4 Programación de teclas misceláneas

Para programar otra tasa

*: Tasa

0,00 a 100,00 (Tasa de porcentaje)

0,0000 a 9999,9999 (Tasa de conversión de divisas)

Deberá emplear un punto decimal para ajustar tasas fraccionarias.

- Importe para ⊖

Procedimiento

■ Límite de tasa porcentual para %1 y %2

Procedimiento

Nota

• Los registros porcentuales que exceden al límite superior pueden suprimirse en el modo MGR.
• Deberá emplear un punto decimal para ajustar tasas fraccionarias.

■ Parámetros de función para %1, %2 y ⊖

Procedimiento

Para programar otra tecla

*: Elemento: Selección: Registro:

A Estado de impuestos 4 Imponible 1
		No imponible* 0
B Estado de impuestos 3 Imponible 1
		No imponible* 0
C Estado de impuestos 2 Imponible 1
		No imponible* 0
D Estado de impuestos 1 Imponible 1
		No imponible* 0
E Signo +/- Signo + (recargo) 0
		Signo - (descuento)* 1
F % de articulo /	⊖ de articulo Habilitar* 0
		Inhabilitar 1
G % de subtotal /	⊖ de subtotal Habilitar* 0
		Inhabilitar 1
H	Límite de dígitos de entrada para la tecla de descuento	0 a 7 (ajuste inicial: 7)

Cuando se programen las teclas de porcentaje, introduzca siempre 0 para H.

Estado de impuestos (imponible 1 a 4 / no imponible)

- Cuando se selecciona imponible, se aplican impuestos al importe obtenido después del cálculo de recargo o descuento.

Signo +/-

- La programación del signo +/- asigna la función de recargo o de descuento para cada tecla.

Límite de dígitos de entrada (Sólo para la tecla de descuento)

- El límite de dígitos de entrada es de hecho para operaciones en el modo REG, pero puede suprimirse en el modo MGR. Cuando se ajusta "0", el registro de precio abierto se prohíbe.

■ Parámetros de función para CONV

*: Elemento:		Selección:	Registro:
A	Registro de tasa abierta	Habilitar*	0
		Inhabilitar	1
B	Registro de tasa preajustada	Habilitar*	0
		Inhabilitar	1

■ Límite de dígitos de entrada para RA, RCPTIPO y TAX

*: Para RA y RCPTIPO, introduzca 0 a 9 (dígitos), y para TAX (impuestos manuales), introduzca 0 a 7 (dígitos). Como ajuste inicial, se ajustan 9 para RA y RCPTIPO y 7 para TAX.

- El límite de dígitos de entrada es de hecho para operaciones en el modo REG, pero puede suprimirse en el modo MGR. Cuando se ajusta "0", la operación de la tecla correspondiente se prohíbe.

■ Parámetros de función para CHK, CH1, CH2 y CA/AT (cuando se usa como tecla CA)

*2: Pulse la tecla #TM/SBTL para ajustar la tecla CA.

*1:Elemento:		Selección:	Registro:
A	Impresión de pie del recibo	Habilitar	1
		Inhabilitar*	0
B	Registro de importe recibido	Obligatorio	1
		No obligatorio (para las teclas CA o CHK)*	0
		Invalidar (para la tecla CH1 o CH2)*	0
C	Límite de dígitos de entrada		0 a 8 (ajuste inicial: 8)

Impresión de pie del recibo

- Esta programación decide si la registradora debe imprimir un mensaje en la parte inferior del recibo cuando se usa una de estas teclas de finalización especificada. Con respecto al método de programación del mensaje del membrete del pie de recibo, consulte la sección "Mensajes de membrete" en la página 29.

Límite de dígitos de entrada

- Para las teclas CH1, CH2 y CHK, programe un importe de entrada de límite superior para el importe recibido. Para la tecla CA/AT, programe un importe de entrada de límite superior para el importe total en metálico que puede manipularse en la caja registradora. El límite de dígitos de entrada es de hecho para operaciones en el modo REG, pero puede suprimirse en el modo MGR. Cuando se ajusta "0", la operación de la tecla correspondiente se prohíbe.

5 Programación de texto

La caja registradora le permite programar el texto para los nombres de dependiente, nombres de artículos de sección y nombres de artículos de PLU/subsección, cuando sea necesario. Coloque la lámina del teclado para la programación del texto sobre la lámina del teclado para el uso normal. Para la colocación, consulte la sección "Lámina del teclado" de la página 5.

Hay dos formas de programar el texto: empleando las teclas de caracteres (área sombreada, mostrada abajo, en la lámina del teclado para la programación del texto) o introduciendo los códigos de los caracteres con las teclas numéricas del teclado.

Lámina del teclado para la programación del texto

↑

←

→

◀

▶

↑

↓

“

”

Ñ

¿

{

}

[

]

(ESC)

!

@

#

$

%

^

&

*

(

)

,

?

<

>

(BACKSPACE)

1

2

3

4

5

6

7

8

9

0

+

-

@/FOR

CL

Q

W

E

R

T

Y

U

I

O

P

-

7

8

9

A

S

D

F

G

H

J

K

L

/

=

4

5

6

Z

X

C

V

B

N

M

;

:

1

2

3

(SHIFT)

(DC)

(SPACE)

(SPACE)

(SPACE)

(SPACE)

(SPACE)

(SPACE)

,

.

0

00

●

SBTL

CA/AT

Tenga presente que las teclas de caracteres usadas para introducir números (área sombreada) son diferentes de las teclas numéricas.

Las teclas siguientes se emplean como teclas de control para la programación del texto.

(CSHIFT) Cambia entre letras mayúsculas y minúsculas. El ajuste inicial es el de letras mayúsculas seleccionadas. Una vez se ha pulsado la tecla (SHIFT), se fija la entrada para letras minúsculas. “a” se visualiza cuando se selecciona la entrada de letras minúsculas como se muestra en el ejemplo del visualizador para el operador de abajo.

(DC) Cambia entre caracteres de tamaño normal y de tamaño doble. En el ajuste inicial se han seleccionado los caracteres de tamaño normal. Una vez se pulsa la tecla (DC), se fija la entrada para caracteres de tamaño doble. "W" se visualiza cuando se selecciona la entrada de caracteres de tamaño doble como se muestra en el ejemplo del visualizador para el operador de abajo.

Hace retroceder el cursor, borrando el carácter de la izquierda.

Empleando las teclas de caracteres (Teclas en la área sombreada)

Para introducir números, letras y símbolos, pulse simplemente el carácter correspondiente en la área sombreada del teclado.

Visualizador para el operador (Ejemplo)

Aquí, se visualizan los caracteres introducidos empleando las teclas de caracteres.

Ejemplo

Para programar la palabra "Clerk01" con la letra "C" de tamaño doble.

Introducción de códigos de caracteres con las teclas numéricas del teclado

Para introducir un número, una letra o un símbolo, introduzca un código de carácter empleando las teclas numéricas y pulse la tecla numérica 00. Para los códigos de caracteres, consulte la tabla de códigos de caracteres alfanuméricos. De este modo, podrá programar caracteres distintos a los que hay en las teclas.

• Pueden obtenerse caracteres de tamaño doble introduciendo el código de caracteres 253 o pulsando la tecla (DC). "W" se visualiza cuando se selecciona la entrada de caracteres de tamaño doble como se muestra en el ejemplo del visualizador para el operador de abajo.
• DEBEN introducirse los tres dígitos del código del carácter (aunque empiece con cero).

Visualizador para el operador (Ejemplo)

Ejemplo

Para programar la palabra "SHARP" en caracteres de tamaño doble

Cuando pulsa una tecla del número apropiado (número de código de tarea) y pulsa la tecla ▪ para entrada de texto justo después de haber comenzado la programación con la tecla #/TM/SBTL, la caja registradora quedará automáticamente preparada para la entrada siguiente.

Nota

Para los códigos de los caracteres alfanuméricos, consulte la tabla de la página 43 de la versión inglesa.

■ Texto de sección (etiqueta de artículo)

Procedimiento

Ejemplo de operación de teclas (Programación de FRUIT para la sección 1)

■ Texto de PLU (etiqueta de artículo)

Procedimiento

■ Texto de función

Procedimiento

* Número de función: Vea la “Lista de textos de función” mostrada de la página siguiente.

■ Nombres de dependiente

Procedimiento

■ Lista de textos de función

Número de función	Tecla o función	Ajuste inicial
1	⊖	(-)
2	%1 %1
3	%2 %2
4	Total neto de ventas NET1
5	Subtotal neto de imponible 1 TAX1 ST
6	Total bruto de impuestos 1 GRS TAX1
7	Total de impuestos 1 de registros de devoluciones	RFD TAX1
8	Total neto de impuestos 1 TAX1
9	Exención de impuestos 1 TX1 EXPT
10	Subtotal neto de imponible 2 TAX2 ST
11	Total bruto de impuestos 2 GRS TAX2
12	Total de impuestos 2 de registros de devoluciones	RFD TAX2
13	Total neto de impuestos 2 TAX2
14	Exención de impuestos 2 TX2 EXPT
15	Subtotal neto de imponible 3 TAX3 ST
16	Total bruto de impuestos 3 GRS TAX3
17	Total de impuestos 3 de registros de devoluciones	RFD TAX3
18	Total neto de impuestos 3 TAX3
19	Exención de impuestos 3 TX3 EXPT
20	Subtotal neto de imponible 4 TAX4 ST
21	Total bruto de impuestos 4 GRS TAX4
22	Total de impuestos 4 de registros de devoluciones	RFD TAX4
23	Total neto de impuestos 4 TAX4
24	Exención de impuestos 4 TX4 EXPT
25	Total bruto de impuestos manuales	GRS MTAX
26	Total de impuestos manuales de devoluciones	RFD MTAX
27	Total neto de impuestos manuales	M-TAX
* 28	Total de exención desde GST	GST EXPT
* 29	Total de PST PST TTL
* 30	Total de GST GST TTL
31	Total de impuestos TTL TAX
32	Neto	NET
33	Total de ventas incluyendo el total de impuestos	NET2
34	Devoluciones	REFUND
35	Cancelación de artículos VOID
36	Modo de cancelación	VOID
37	Cancelación del administrador	MGR VD
38	Cancelación de subtotal SBTL	VD
39	Sin venta NO SALE
40	Recibido a cuenta	RA**
41	Pagos PO	***
42	Contador de clientes TRANS CT
43	Total de ventas	NET3
44	Metálico	CASH
45	Cheque	CHECK
46	Cargo bruto 1	CHARGE
47	Cargo de devolución 1	CHARGE-

Número de función	Tecla o función	Ajuste inicial
48	Cargo bruto 2	CHARGE2
49	Cargo de devolución 2	CHARGE2-
50	Conversión de divisas 1 (preajustada)	CONV 1
51	Conversión de divisas 2 (abierta)	CONV 2
52	Metálico en el cajón	****CID
53	Metálico+cheque en el cajón	CA+CH ID
54	Vuelta de cheques	CHK/CG
55	Exento de IVA	VAT EXPT
56	Venta de comisión 1 COM. SAL1
57	Venta de comisión 2 COM. SAL2
58	Sin venta de comisión	NON COM.
59	Total de secciones (+)	*DEPT TL
60	Total de secciones (-)	DEPT(-)
61	Total de secciones de devolución de botellas (+)	*BTTL TL
62	Total de secciones de devolución de botellas (-)	BTTL(-)
63	Subtotal	SUBTOTAL
64	Subtotal de mercancías	MDSE ST
65	Total	*** TOTAL
66	Cambio	CHANGE
67	Artículos	ITEMS
68	Importe de comisión 1	COM. AMT1
69	Importe de comisión 2	COM. AMT2
70	Total de importe de comisión	COM. TTL
71	Título de informe de secciones	DEPT
72	Título de informe de PLU	PLU
73	Título de informe de transacciones	TRANS.
74	Título de informe de dependientes	CLERK
75	Título de informe horario	HOURLY
76	Título de informe diario	DAILY
77	Título de informe de grupo	GROUP
78	Total en el cajón	TL-ID
79	Símbolo de no adición	#
80	Título de copia de recibo	COPY
81	Título de informe EJ	EJ
82	Título de fin de informe EJ	EJ END
83	Grupo 1	GROUP01
84	Grupo 2	GROUP02
85	Grupo 3	GROUP03
86	Grupo 4	GROUP04
87	Grupo 5	GROUP05
88	Grupo 6	GROUP06
89	Grupo 7	GROUP07
90	Grupo 8	GROUP08
91	Grupo 9	GROUP09
** 92	Vuelta	DUE
** 93	Borrado del ST imponible para todos los impuestos	TAX ST
** 94	Registro de importe	AMOUNT

Nota

• Los ajustes iniciales son los de español (cambio del ajuste de programación para selección del idioma al español).
• Los elementos marcados con “*” son sólo para Canadá.
• Los elementos marcados con “**” son sólo para la visualización.
• El número de función 55 “Exento de IVA” es sólo eficaz para el sistema de impuestos de Canadá (2 GST, tipo IVA).

■ Mensajes de membrete

La caja registradora puede imprimir mensajes programados en cada recibo. En el modelo estándar, se imprime el membrete gráfico en el recibo. Si desea imprimir mensajes de membrete, cambie el formato de impresión de mensajes de membrete. (Para los detalles de la programación, vea la página 34.)

Procedimiento

* Tipo de "Mensaje de 3 líneas de encabezamiento": 1 a 3

Tipo de "Mensaje de 3 líneas de pie de recibo": 4 a 6

Tipo de "Mensaje de 6 líneas de encabezamiento": 1 a 6

Tipo de "Mensaje de 3 líneas de encabezamiento y 3 líneas de pie de recibo": 1 a 6 (1 a 3 como encabezamiento, 4 a 6 como pie de recibo)

■ Símbolo de divisas

El símbolo de divisas para la tecla CONV se imprime con un importe de cambio de divisas.

Procedimiento

PROGRAMACIÓN AVANZADA

1 Programación de número de caja registradora y de números consecutivos

El número de caja registradora y los números consecutivos se imprimen en el recibo o en el registro diario.

■ Número de caja registradora

Procedimiento

■ Números consecutivos

Procedimiento

2 Programación 1 de selección de diversas funciones

Para la programación siguiente, se aplica el estilo de entrada de código de tarea. Podrá seguir la programación hasta que pulse la tecla CA/AT para la programación que se describe en esta sección. Para seguir la programación, repita desde la entrada de un código de tarea.

Procedimiento

*1 Introduzca el código de tarea empleando las teclas numéricas especificadas en cada sección de abajo. *2 Los detalles de la entrada de datos se enumeran en cada tabla de cada sección de abajo.

■ Selección de función para teclas misceláneas

Código de tarea: 5

* Elemento: Selección: Registro:

A PO en el modo REG Habilitar la operación PO en el modo REG* 0
		Inhabilitarla 1
B RA en el modo REG Habilitar la operación RA en el modo REG* 0
		Inhabilitarla 1
C	Cancelación de subtotal en el modo REG	Habilitar la cancelación de subtotal en el modo REG*	0
		Inhabilitarla 1
D	Cancelación indirecta en el modo REG Habilitar la cancelación indirecta en el modo REG* 0
		Inhabilitarla 1
E	Cancelación directa en el modo REG Habilitar la cancelación directa en el modo REG* 0
		Inhabilitarla 1
F	Disponibilidad de la tecla de devoluciones	Habilitar registros de devolución en el modo REG*	0
		Inhabilitarlos	1
G	No venta en el modo REG	Habilitar las operaciones de no venta en el modo REG*	0
		Inhabilitarlas	1
H	Disponibilidad de cantidades fraccionarias	Habilitar el registro de cantidades fraccionarias	0
		Inhabilitarlo*	1

■ Formato de impresión

Código de tarea: 6

* Elemento: Selección: Registro:

A	Estilo de impresión	Impresión de registro diario	0
		Impresión de recibos*	1
B	Formato de impresión de recibos	Total	0
		Detallado*	1
C	Impresión de la hora en todos los recibos	Habilitar la impresión de la hora*	0
		Inhabilitarla	1
D	Impresión de la fecha en todos los recibos	Habilitar la impresión de la fecha*	0
		Inhabilitarla	1
E	Impresión del N.° consecutivo en todos los recibos	Habilitar la impresión del N.° consecutivo*	0
		Inhabilitarla	1
F	Introduzca siempre 0.	(Posición fija)	0
G	Salto de ceros para informe de PLU	Inhabilitar el salto de ceros	0
		Habilitar el salto de ceros*	1
H	Salto de ceros para informes generales, de dependientes, horarios y de ventas de neto diario	Inhabilitar el salto de ceros	0
		Habilitar el salto de ceros*	1

■ Formato de impresión de recibos

Código de tarea: 7

* Elemento: Selección: Registro:

A Introduzca siempre 0. (Posición fija) 0
B Introduzca siempre 0. (Posición fija) 0
C Impresión de subtotal con una pulsación Inhabilitar la impresión de subtotales* 0
	de la tecla de subtotal	Habilitarla 1
D	Impresión de subtotal de mercancías con una pulsación de la tecla de subtotal de mercancías	Inhabilitar la impresión de subtotal de mercancías* 0
		Habilitarla 1
E Introduzca siempre 0. (Posición fija) 0
F Introduzca siempre 0. (Posición fija) 0
G Introduzca siempre 0. (Posición fija) 0
H Impresión del número de compras Habilitar la impresión del número de compras* 0
		Inhabilitarla 1

■ Parámetros de función para el registro diario electrónico (EJ)

Código de tarea: 68

* Elemento: Selección: Registro:

A Introduzca siempre 0. (Posición fija)		0
B Introduzca siempre 0. (Posición fija)		0
C	Impresión temporal de EJ durante una transacción	Inhabilitar la impresión temporal de EJ	0
		Habilitarla*	1
D	Impresión de EJ y borrado de datos de EJ cuando se emite el informe Z1 general	Inhabilitar la impresión de EJ y el borrado de datos de EJ*	0
		Habilitarlos	1
E	Tipo de registros de operación en el modo PGM	Detalles*	0
		Sólo información de encabezamiento	1
F	Tipo de registros de operación en el modo REG/MGR/VOID	Detalles*	0
		Total	1
G	Impresión comprimida para datos de EJ	No (tamaño normal)	0
		Sí (tamaño pequeño)*	1
H	Acción cuando el área de memoria de EJ está llena	Continuación	0
		Continuación y aviso (aviso de casi llena)*	1
		Bloqueo y aviso (con aviso de casi llena)	2

Impresión temporal de EJ durante una transacción

- Podrá imprimir los datos del registro diario de la transacción actual registrada en la memoria de EJ pulsando la tecla RCPTIPO durante la transacción. Para poder realizar esta función por completo, la caja registradora debe ser programada para imprimir el recibo y ajustar la función de activación/desactivación (ON/OFF) de recibo en OFF (desactivada).

Tipo de registros de operación en el modo PGM

- Se imprime sólo la información del encabezamiento durante la operación de lectura de programación. Para informes X/Z, se imprime sólo la información del encabezamiento.

Acción cuando el área de memoria de EJ está llena

- Según el ajuste inicial, cuando la memoria para EJ está casi llena, la caja registradora muestra “N” en la posición catorcena del visualizador (mensaje de memoria EJ casi llena), y la caja registradora sigue almacenando nuevos datos mientras va borrando los más antiguos. Cuando se selecciona “0”, la caja registradora ya no mostrará el mensaje de memoria EJ casi llena. Cuando se selecciona “2”, la caja registradora mostrará el mensaje de memoria EJ casi llena, y cuando se llene totalmente la memoria, la caja registradora bloqueará la entrada de ventas/datos y visualizará el mensaje de memoria llena “EJ DATA FULL”. Podrá sólo emitir un informe EJ.

■ Selección de función para impuestos

Código de tarea: 15

* Elemento: Selección: Registro:

A Introduzca siempre 0. (Posición fija) 0
B Introduzca siempre 0. (Posición fija) 0
C Introduzca siempre 0. (Posición fija) 0
D Introduzca siempre 0. (Posición fija) 0
E Introduzca siempre 0. (Posición fija) 0
F Introduzca siempre 0. (Posición fija) 0
G Disponibilidad de borrado de los Habilitar el borrado de impuestos en el modo REG* 0
impuestos en el modo REG	Inhabilitarlo 1
H Disponibilidad de entrada de impuestos manuales en el modo REG	Habilitar la entrada de impuestos manuales en el modo REG* 0
	Inhabilitarla 1

■ Otras programaciones

Código de tarea: 61

* Elemento: Selección: Registro:

A Introduzca siempre 0. (Posición fija) 0
B Introduzca siempre 0. (Posición fija) 0
C Disponibilidad de sección y PLU/subsección negativas		Inhabilitar la programación de sección y PLU/subsección negativas	0
		Habilitarla* 1
D Trato fraccionario Redondeo (4 por defecto, 5 por exceso)* 0
				Aumento a la unidad 1
				Descartar el trato fraccionario	2
E Empleo de la tecla 00		Empleo de la tecla 00 como tecla 00*	0
		Empleo de la tecla 00 como tecla 000	1
F	Formato de la hora	Empleo del formato de 12 horas*	0
		Empleo del formato de 24 horas	1
G	Formato de la fecha	Empleo del formato de mes-día-año*	0
		Empleo del formato de día-mes-año	1
		Empleo del formato de año-mes-día	2
H	Posición del punto decimal (desde la derecha) (TAB)		0 a 3 (ajuste inicial: 2)

Código de tarea: 62

* Elemento: Selección: Registro:

A	Introduzca siempre 0.	(Posición fija)	0
B	Activación del pitido de error	Por error de bloqueo*	0
		Por operación incorrecta	1
C	Disponibilidad del sonido de accionamiento de teclas	Habilitar el sonido*	0
		Inhabilitarlo 1
D	Teclado con memoria intermedia	Sí*	0
		No	1
E	Disponibilidad de la operación en el modo de cancelación	Habilitar la operación del modo de cancelación*	0
		Inhabilitarla 1
F	Impresión de datos de entradas en el modo de cancelación en los informes Z2	Habilitar la impresión de datos de entradas en el modo de cancelación en los informes Z2*	0
		Inhabilitarla 1
G	Impresión de datos de entradas en el modo de cancelación en los informes Z1	Habilitar la impresión de datos de entradas en el modo de cancelación en los informes Z1*	0
		Inhabilitarla 1
H	Adición de datos de total de ventas horario en el modo de cancelación	No*	0
		Sí	1

* Elemento: Selección: Registro:

A Impresión de un recibo después de la Sólo el total 0
	transacción	Detalles* 1
B Impresión del importe cuando el precio Inhabilitar unitario de PLU/subsección es cero		la impresión* 0
		Habilitarla 1
C Impresión del subtotal para conversión Habilitar la impresión* 0
	de déficit	Inhabilitarla 1
D Introduzca siempre 0. (Posición fija) 0
E	Impresión comprimida en el registro diario en los modos PGM, X1/Z1 y X2/Z2	No (tamaño normal)	0
		Sí (tamaño pequeño)*	1
F	Impresión comprimida en el registro diario en los modos REG, MGR y VOID	No (tamaño normal)	0
		Sí (tamaño pequeño)*	1
G	Impresión del mensaje del membrete en el registro diario	Inhabilitar la impresión del mensaje del membrete en el registro diario*	0
		Habilitar la impresión del mensaje del membrete en el registro diario	1
H	Impresión de pie de recibo	Impresión de pie de recibo en todos los recibos*	0
		Impresión de pie de recibo con la tecla de función seleccionada en el momento de la finalización	1

Impresión comprimida en el registro diario

- Esta selección sólo es válida cuando se ajusta “estilo de impresión” (código de tarea 6) como “impresión del registro diario”.

Código de tarea: 70

* Elemento: Selección: Registro:

A	Cómputo de precios divididos	Cantidad*	0
		Paquete 1
B	Disponibilidad de entrada de precios con multiplicación/división	Habilitar sólo la entrada de multiplicación*	0
		Habilitar la entrada de multiplicación y la de división de precios	1
C	Introduzca siempre 0. (Posición fija)	0
D	Introduzca siempre 0. (Posición fija)	0
E	Impresión de impuestos cuando GST es IVA	Habilitar la impresión de impuestos*	0
		Inhabilitarla	1
F	Impresión de exención de GST en informes X/Z	Habilitar la impresión de exención de GST*	0
		Inhabilitarla	1
G y H	Sistema de cálculo de impuestos	Impuestos automáticos*	00
		Impuestos canadienses (número del tipo de impuestos)	01 a 11

Sistema de cálculo de impuestos

- Para el sistema de impuestos de EE.UU., seleccione “auto-tax” (impuestos automáticos).

3 Programación 2 de selección de diversas funciones

■ Modo de ahorro de energía

Procedimiento

* Elemento: Selección: Registro:

A	Entrar en el modo de ahorro de energía cuando se visualice la hora	Sí*	0
		No	1
B a D	Tiempo (min.) para entrar en el modo de ahorro de energía desde que se efectuó la última operación		001 a 254 ó 999(Ajuste inicial: 030)

Nota

Cuando se ajusta 999 para B a D, se inhabilita el establecimiento en el modo de ahorro de energía.

■ Formato de impresión del mensaje del membrete

Podrá seleccionar el número de líneas del mensaje del membrete, y la posición en la que se imprime en el recibo. Para los detalles del tipo de mensaje del membrete, consulte el apartado “Mensajes de membrete” de la página 29.

*A: Tipo de mensaje del membrete

0: Mensaje de 3 líneas de encabezamiento sin membrete gráfico

1: Sólo membrete gráfico (ajuste inicial) 2: Mensaje de 3 líneas de pie de recibo con membrete gráfico 3: Mensaje de 6 líneas de encabezamiento 4: Mensaje de 3 líneas de encabezamiento con membrete gráfico 5: Mensaje de 3 líneas de encabezamiento y mensaje de 3 líneas de pie de recibo

■ Bloqueo de importe alto (HALO) para metálico en el cajón (CID) (centinela)

Ajuste inicial: 999999999

Interfaz RS-232C

(1) Número de terminal RS-232C

Ajuste inicial: 1

(2) Forma de transmisión RS-232C

* Elemento: Selección: Registro:

A Forma de la línea de transmisión Sistema dúplex* 0

Sistema semidúplex 1

(3) Velocidad de transmisión RS-232C

* Elemento: Selección: Registro:

A Introduzca siempre 0.0

B Velocidad de transmisión (bps) 2400 3

4800 4

9600* 5

19200 6

(4) Código inicial y código final de RS-232C

*A a C: Código inicial 000 a 127 (ajuste inicial: 002)

D a F: Código final 000 a 127 (ajuste inicial: 013)

(5) Ajuste de tiempo vencido de RS-232C

Ajuste inicial: 007

■ Densidad de la impresora térmica

* El ajuste inicial es 50. Para oscurecer la impresión, ajuste un número mayor, y para que sea más clara, ajuste un número menor.

■ Selección del idioma

*Idioma: 0: Inglés 2: Francés 3: Español (ajuste inicial: Inglés)

ImpresiónEjemplo de operación de teclas

Precaución Cuando cambie el idioma, los textos como los del nombre de dependiente, mensaje de membrete y los textos de funciones (consulte la página 28), que usted haya programado, se repondrán a los ajustes iniciales. Por lo tanto, antes de programar nombres de dependiente, mensajes de membrete y textos de funciones, se debe hacer la selección del idioma.

Especificación de dependientes de instrucción para el modo de instrucción

Para los detalles sobre la instrucción de dependientes, consulte el "MODO DE INSTRUCCION" en la página 36.

■ Programación de la tecla AUTO — Tecla de secuencia automática

Si se programan transacciones que se realizan con frecuencia o secuencias de informes para la tecla AUTO, puede volver a llamar estas transacciones y/o informes pulsando simplemente la tecla AUTO en las operaciones de teclas.

Programación para AUTO; registro de un artículo de PLU 2 (precio unitario programado: 1,50) y de un artículo de la sección 6 (precio unitario: 1,00)

Ejemplo de operación de teclas

Cuando se ha programado la tecla AUTO para ejecutar una función de tarea de informe, el selector de modo deberá estar en la posición apropiada (OP X/Z para informes de dependiente individual, X1/Z1 para informes diarios o X2/Z2 para informes semanales o mensuales).

4 Lectura de programas almacenados

La máquina le permitirá leer todos los programas almacenados en el modo PGM.

■ Secuencia de las teclas para la lectura de programas almacenados

Nombre del informe	Secuencia de teclas
Informe de programación 1	CA/AT
Informe de programación 2	2 → CA/AT
Informe de programación de tecla automática	1 → CA/AT
Informe de programación de densidad de impresora	3 → CA/AT
Informe de programación de PLU	Código de PLU inicial → @/FOR → Código de PLU final → PLU/SUB

• Para detener la lectura del informe de programación 1 o del informe de programación de PLU, gire el selector de modo a la posición MGR.
• Cuando se efectúa continuamente la impresión, se interrumpe una vez. Sin embargo, la impresión se reiniciará algunos segundos después.

MODO DE INSTRUCCION

El modo de instrucción se utiliza cuando el operador o el administrador practica las operaciones de la caja registradora.

Cuando se selecciona un dependiente que está en instrucción, la máquina se establece automáticamente en el modo de instrucción. Para especificar un dependiente que deba recibir instrucción, consulte el apartado de

"Especificación de dependientes de instrucción para el modo de instrucción" en "PROGRAMACIÓN

AVANZADA" de la página 35.

La operación de instrucción sólo es válida en los modos REG, MGR y VOID.

La memoria del dependiente correspondiente sólo se actualiza en el modo de instrucción.

LECTURA (X) Y REPOSICIÓN (Z) DE LOS TOTALES DE VENTAS

• Utilice la función de lectura (X) cuando necesite leer la información de ventas registrada desde la última reposición. Puede obtener esta lectura todas las veces que quiera dado que no afecta a la memoria de la registradora.
• Utilice la función de reposición (Z) cuando necesite borrar la memoria de la registradora. La reposición imprime toda la información de ventas y borra toda la memoria excepto para GT1 a GT3, GT de instrucción, cuenta de reposición y número consecutivo.

1 Resumen de informes de lectura (X) y reposición (Z)

Informes X1 y Z1: Informes de ventas diarias

Informes X2 y Z2: Informes de consolidación periódica (mensual)

Para hacer un informe X o Z, gire el selector de modo a la posición apropiada consultando la columna de "Posición del selector de modo" mostrada en la tabla siguiente, y emplee la siguiente secuencia de teclas correspondiente.

Elemento	Posición del selector de modo			Operación de teclas
	OPX/Z	X1/Z1	X2/Z2
Informe rápido: (Sólo visualización) Para borrar la visualización, pulse la tecla CL o gire el selector de modo a otra posición.	X	-	-	Código de sección : Total de Ventas de sección[Para las secciones 1 a 6: Tecla de sección ( 1 a 6 ) ]
				Tecla @/FOR : Importe de metálico en el cajón
				Tecla CA/AT : Total de ventas
Informe de ventas completo	-	X1, Z1	X2, Z2	Lectura: Repotación: • → CA/AT
Informe de sección	-	X1 X2		Lectura: DEPT#
Informe del total de grupo individual en sección	-	X1 X2		Lectura: Número de grupo → @/FOR → DEPT#
Informe del total de todos los grupos en sección	-	X1 X2		Lectura: 0 → @/FOR → DEPT#
Informe de PLU por margen designado	-	X1, Z1	X2, Z2	Todas las PLULectura: → Códico de PLU inicial → @/FOR → Códico de PLU final → PLU/SUBReposición: Todas las PLU→ Códico de PLU inicial → @/FOR → Códico de PLU final → • → PLU/SUB
Informe de PLU por sección asociada	-	X1 X2		Lectura: Códico de sección asociada → DEPT# → PLU/SUB
Informe de transacciones	-	X1 X2		Lectura: 1 → CA/AT
Informe del total en el cajón	-	X1	X2	Lectura: 2 → CA/AT
Informe de dependiente individual	X, Z	-	-	Lectura: CLK# Reposición: • → CLK# (El informe del dependiente actual)
Informe de todos los dependientes	-	X1, Z1	X2, Z2	Lectura: CLK# Reposición: • → CLK#
Informe horario (completo)	-	X1, Z1	-	Lectura: #/TM/SBTL Reposición: • → #/TM/SBTL
Informe horario (por margen)	-	X1	-	Lectura: Hora inicial → @/FOR → Hora final → #/TM/SBTL (hora) (hora)
Informe de ventas de neto diario	-	-	X2, Z2	Lectura: #/TM/SBTL Reposición • → #/TM/SBTL

Nota

• Cuando las cantidades de ventas y los importes de ventas son cero, se pasa por alto la impresión. Si no desea que se pase por alto, cambie la programación. (Consulte el apartado de "Formato de impresión" de la sección "Programación 1 de selección de diversas funciones".)
• "X" representa el símbolo de lectura y "Z" representa el símbolo de reposición en los informes.
• Para dejar de leer y reponer el informe de ventas de PLU, gire el selector de modo a la posición MGR. Los datos no se borrarán al efectuar la reposición.
• Cuando se efectúa continuamente la impresión, se interrumpe una vez. Sin embargo, la impresión se reiniciará algunos segundos después.

LECTURA Y REPOSICIÓN DE INFORMES EJ

La caja registradora está provista de una función de registro diario electrónico (EJ). Esta función sirve para registrar los datos del registro diario en una memoria en lugar de hacerlo en el papel de registro diario, y para imprimir los datos como un informe EJ. La caja registradora registra los datos de registro diario en los modos REG, PGM, VOID, X1/Z1 y X2/Z2. Para los detalles de la programación de EJ, consulte el apartado "Parámetros de función para el registro diario electrónico (EJ)" de la página 31.

■ Impresión de los datos del registro diario en forma de una transacción

Podrá imprimir los datos del registro diario de una transacción actual registrada en la memoria EJ pulsando la tecla RCPTPO durante la transacción.

Nota

Esta función es válida cuando se programa el estilo de impresión para recibos, y la función de activación/desactivación (ON/OFF) de recibo se ajusta a OFF (desactivación).

■ Lectura y reposición de los datos del registro diario electrónico (emisión de informe EJ)

Podrá leer los datos del registro diario almacenados en la memoria EJ en el formato del registro diario ejecutando el procedimiento siguiente en el modo X1/Z1 u OP X/Z.

Para leer todos los datos:

E/J PRINT (Sólo en el modo X1/Z1)

700 → @/FOR → CA/AT

Para reponer todos los datos:

Para leer los 10 registros últimos:

710 → @/FOR → CA/AT

Nota

• En la memoria EJ pueden almacenarse un máximo de 3.000 líneas de datos. Cuando se ejecuta la lectura de todos los datos, se imprimen todos los datos almacenados en la memoria EJ. Para ahorrar papel, está disponible la impresión comprimida.
• Para dejar de leer o reponer los datos, gire el selector de modo a la posición “MGR”. Los datos no se borrarán al efectuar la reposición.
• Cuando se efectúa continuamente la impresión, se interrumpe una vez. Sin embargo, la impresión se reiniciará algunos segundos después.

REGISTROS DE ANULACIÓN

El límite programado para las funciones (tales como importes máximos) puede anularse haciendo un registro de anulación en el modo MGR.

Procedimiento

1. Gire el selector de modo a la posición MGR.
2. Haga el registro de anulación.

CORRECCIÓN DESPUÉS DE FINALIZAR UNA TRANSACCIÓN (Modo de cancelación)

Cuando necesite cancelar los registros incorrectos que los dependientes no pueden corregir (registros incorrectos que se encuentran después de finalizar una transacción o que no pueden corregirse mediante cancelación directa o indirecta), siga este procedimiento:

1. Gire el selector de modo a la posición VOID empleando la llave del administrador (MA) para establecer la máquina en el modo de cancelación.
2. Repita los registros anotados en el recibo incorrecto. (Todos los datos del recibo incorrecto se suprimirán de la memoria de la registradora y los importes cancelados se añadirán al totalizador de transacción del modo de cancelación.)

MANTENIMIENTO PARA EL OPERADOR

1 En caso de corte de la alimentación

Si se corta la alimentación, la registradora retiene el contenido de su memoria y toda la información sobre las entradas de ventas.

• Cuando el corte de la alimentación ocurre en el estado libre de la registradora o cuando está realizando una entrada, la máquina retorna al funcionamiento normal después de recuperarse la alimentación.
• Cuando el corte de la alimentación ocurre durante un ciclo de impresión, la registradora imprime “==================” y lleva a cabo después el procedimiento de impresión correcto después de recuperarse la alimentación.

2 En el caso de error de impresora

Si se termina el papel de la impresora, se parará la impresora, y aparecerá "PAPER EMPTY" en el visualizador. No pueden aceptarse los registros de teclas. Consultando la sección 4 en este capítulo, instale un rollo de papel nuevo, y luego pulse la tecla CL. La impresora imprimirá el símbolo de falla de la alimentación y reanudará la impresión.

Si se levanta el brazo del rodillo impresor, se parará la impresora y aparecerá “HEAD UP” en el visualizador. No pueden aceptarse los registros de teclas. Empuje el brazo hacia abajo hasta que se bloquee con seguridad, y entonces pulse la tecla CL. La impresora imprimirá el símbolo de falla de la alimentación y reanudará la impresión.

3 Precauciones al manejar la impresora y el papel de registro

■ Precauciones al manejar la impresora

• Evite los lugares polvorientos y húmedos, la luz directa del sol y el polvo metálico. (En esta máquina se emplean un imán permanente y un electroimán.)
• No tire nunca del papel cuando esté bloqueado el brazo del rodillo impresor. Levante primero el brazo, y luego quite el papel.
• No toque nunca la superficie del cabezal de impresión ni el rodillo impresor.

■ Precauciones al manejar el papel de registro (papel térmico)

• Utilice solamente el papel especificado por SHARP.
• No desembale el papel térmico hasta que esté listo utilizarlo.
• Evite el calor. El papel se coloreará a 70°C.
• Evite lugares polvorientos y húmedos para guardar el papel. Evite la luz directa del sol.
• El texto impreso en el papel puede descolorarse bajo condiciones de exposición a altas humedad y temperatura, exposición a la luz directa del sol, contacto con agentes adhesivos, disolvente, o cianocopias hechas recientemente, y al calor causado por la fricción de rayadas o por otras razones.
• Tenga cuidado cuando maneje el papel térmico. Si desea guardar un registro permanente, copie el texto impreso con una fotocopiadora.

4 Reemplazo del rollo de papel

Utilice siempre rollos de papel especificados por SHARP.

Si usa otros rollos de papel que no sean los especificados, pueden originarse atascos de papel y funcionar mal la caja registradora.

Especificaciones del papel

Anchura del papel: 57,5±0,5 mm

Diámetro exterior máximo: 80 mm

Calidad: Papel térmico

- Asegúrese de colocar el rollo de papel antes de utilizar la caja registradora pues, de lo contrario, podría funcionar mal.

Instale el rollo de papel en la impresora. Tenga cuidado de colocar el rollo de la forma correcta.

(Forma de colocar el rollo de papel)

■ Extracción del rollo de papel

Cuando aparezca tinta de color rojo en el rollo de papel, será indicación de que tiene que cambiarlo. Reemplace el rollo de papel por otro nuevo. Si no piensa utilizar la caja registradora durante mucho tiempo, extraiga el rollo de papel y guárdelo en el lugar apropiado.

Precaución: El cortador de papel está montado en la cubierta de la impresora. Tenga mucho cuidado de no cortarse por accidente.

Cuando no emplee el carrete de toma (empleo como papel de recibos):

1. Extraiga la cubierta de la impresora.
2. Levante la palanca de liberación del rodillo impresor para desbloquear y abrir el brazo del rodillo impresor.
3. Extraiga el rollo de papel del soporte del rollo de papel.

Nota: No tire del papel por la impresora.

Cuando emplee el carrete de toma (empleo como papel de registro diario):

1. Gire el selector de modo a una posición que no sea la posición OFF con el cable de alimentación enchufado.
2. Extraiga la cubierta de la impresora.
3. Pulse la tecla ↑ para hacer avanzar el papel de registro diario hasta que la parte impresa salga del paso.
4. Corte el papel y extraiga el carrete de toma.
5. Levante la palanca de liberación del rodillo impresor para desbloquear y abrir el brazo del rodillo impresor.
6. Extraiga el rollo de papel del soporte del rollo de papel.

Nota: No tire del papel por la impresora.

1. Extraiga el lado exterior del carrete de toma.
2. Extraiga el rollo de registro diario impreso del carrete de toma.

■ Instalación del rollo de papel

Precaución: El cortador de papel está montado en la cubierta de la impresora. Tenga mucho cuidado de no cortarse por accidente.

Instalación del rollo de papel de recibos:

1. Gire el selector de modo a una posición que no sea la posición OFF con el cable de alimentación enchufado.
2. Extraiga la cubierta de la impresora.
3. Levante la palanca de liberación del rodillo impresor para desbloquear y abrir el brazo del rodillo impresor.
4. Coloque correctamente el papel en el soporte del rollo de papel.
5. Haga avanzar el extremo del papel junto con las guías de papel.
6. Mientras mantiene retenido el papel, cierre lentamente el brazo del rodillo impresor, y empuje el brazo hacia abajo hasta oír un sonido seco de confirmación. Asegúrese que empuja con seguridad el centro de la parte del ala del brazo. El papel avanzará automáticamente.

Si el brazo del rodillo impresor no está bloqueado correctamente, no se podrá imprimir con éxito. Si ocurre este problema, abra el brazo, y ciérrelo de nuevo como se ha indicado arriba.

1. Corte el papel sobrante empleando el borde de la cubierta interior, y vuelva a colocar la cubierta de la impresora. Pulse la tecla ↑ para asegurarse que el papel sale por la cubierta de la impresora y que aparece papel limpio.

Si no sale el papel, extraiga la cubierta de la impresora, y haga pasar el extremo del papel entre el cortador de papel y las guías de papel de la cubierta de la impresora, y luego vuelva a colocar la cubierta.

Instalación del rollo de papel de registro diario:

1. Gire el selector de modo a una posición que no sea la posición OFF con el cable de alimentación enchufado.
2. Extraiga la cubierta de la impresora.
3. Levante la palanca de liberación del rodillo impresor para desbloquear y abrir el brazo del rodillo impresor.
4. Coloque correctamente el papel en el soporte del rollo de papel.
5. Haga avanzar el extremo del papel junto con las guías de papel.
6. Mientras mantiene retenido el papel, cierre lentamente el brazo del rodillo impresor, y empuje el brazo hacia abajo hasta oír un sonido seco de confirmación. Asegúrese de que empuja con seguridad el centro de la parte del ala del brazo. El papel avanzará automáticamente.
7. Inserte el extremo del papel en la ranura del carrete de papel. (Pulse la tecla ↑ para hacer avanzar más papel si es necesario.)
8. Bobine el papel dos o tres vueltas en torno al eje del carrete.
9. Coloque el carrete en el rodamiento, y pulse la tecla ↑ para sacar la flojedad excesiva del papel.
10. Vuelva a colocar la cubierta de la impresora.

Podrá bobinar el papel de rollo en los modos OP X/Z, X1/Z1 y X2/Z2 aunque haya programado para utilizar la impresora para emisión de recibos. Esto puede ser conveniente para bobinar los informes. En este caso, ajuste el papel de rollo en el carrete de toma.

5 Extracción del papel atascado

Precaución: El cortador de papel está montado en la cubierta de la impresora. Tenga mucho cuidado de no cortarse por accidente. No toque nunca el cabezal de impresión inmediatamente después de imprimir, porque éste estará aún caliente.

1. Extraiga la cubierta de la impresora.
2. Levante la palanca de liberación del rodillo impresor para desbloquear y abrir el brazo del rodillo impresor.
3. Extraiga el papel atascado. Compruebe si quedan restos de papel en la impresora y, si los hubiera, quítelos.
4. Ponga correctamente el rollo de papel siguiendo los pasos mencionados en "Instalación del rollo de papel".

6 Limpieza de la impresora (cabezal de impresión / sensor / rodillo)

Cuando el texto impreso se oscurece o aparece borroso, el polvo del papel puede pegarse en el cabezal de impresión, el sensor y/o el rodillo. Límpielos de la forma siguiente:

Precaución:

• No toque nunca el cabezal de impresión con una herramienta ni nada que sea duro porque podría estropear el cabezal.
• El cortador de papel está montado en la cubierta de la impresora. Tenga mucho cuidado de no cortarse por accidente.

1. Gire el selector de modo a la posición OFF.
2. Extraiga la cubierta de la impresora.
3. Levante la palanca de liberación del rodillo impresor para desbloquear y abrir el brazo del rodillo impresor.
4. Extraiga el rollo de papel consultando la sección "Extracción del rollo de papel".
5. Limpie el cabezal de impresión con un palillo de algodón o un paño blando humedecido en alcohol etílico o alcohol isopropílico. Limpie el rodillo y el sensor de la misma manera.
6. Ponga correctamente el rollo de papel siguiendo los pasos mencionados en "Instalación del rollo de papel".

7 Extracción del separador de dinero y del cajón

El separador de dinero de la caja registradora es separable. Después de terminar la jornada laboral, extraiga el separador de dinero del cajón y deje el cajón abierto. Para extraer el cajón, tire del mismo completamente hacia delante con el separador de dinero sacado. Y extráigalo levantándolo. La caja de monedas de 6 denominaciones también es extraíble.

El cajón se abre automáticamente. Sin embargo, cuando haya un fallo o corte de la corriente o la registradora quede fuera de servicio, deslice la palanca situada en la parte inferior de la registradora en la dirección de la flecha. (Vea la figura a la izquierda.)

El cajón no se abrirá, sin embargo, si está cerrado con la llave.

9 Antes de solicitar el servicio de un técnico

Los casos de mal funcionamiento de la columna de la izquierda de la tabla siguiente, indicados bajo el título "Fallo", no son necesariamente averías de la registradora. Se recomienda pues consultar la sección "Comprobación" de la columna de la derecha antes de llamar al servicio técnico.

Fallo Comprobación
(1) El visualizador muestra los símbolos que no tienen ningún sentido.	¿Se ha inicializado correctamente la máquina como se muestra en “PARA EMPEZAR”?(Tenga presente que la inicialización borra todos los datos y ajustes programados que están almacenados en la memoria.)
(2) El visualizador no se ilumina aunque el selector de modo esté colocado en cualquier otra posición que no sea “OFF”.	¿Se suministra alimentación en la toma de corriente?¿Está la clavija del cable de alimentación desenchufada o mal conectada a la toma de corriente de CA?
(3) El visualizador se ilumina, pero la registradora no responde a los registros.	¿Está el código del dependiente asignado a la registradora?¿Está el selector de modo bien colocado en la posición “REG”?
(4) No se emiten recibos. • ¿Está el rollo de papel bien	instalado?¿Hay algún atasco de papel?¿Está la función de recibos en el estado “OFF”?¿Está la palanca de liberación del rodillo impresor bloqueado con seguridad?
(5) No sale el papel del registro diario. • ¿Está el carrete	de toma bien instalado en el rodamiento?¿Hay algún atasco de papel?
(6) La impresión no es normal. • ¿Está el rollo de papel	correctamente instalado?¿Está la palanca de liberación del rodillo impresor bloqueado con seguridad?¿Están limpios el cabezal de impresión/sensor/rodillo?

■ Tabla de mensajes de error

Cuando se visualicen los siguientes mensajes de error, pulse la tecla CL y tome la acción apropiada de acuerdo con la tabla siguiente.

Mensaje de error	Estado de error Acción
ENTRY ERROR Error de registro Haga el registro con las teclas correctas.
MISOPERATION Error de operación incorrecta Haga el registro con las teclas correctas.
NO RECORD Se ha introducido un código no definido. Introduzca un código correcto.
MEMORY FULL La memoria está llena (en la programación Programe la tecla auto) de la tecla AUTO).		AUTO con 25 pasos.
SBTL COMPUL. Pulsación obligatoria de la tecla finalización directa	#/TM/SBTL para	Pulse la tecla#/TM/SBTL y prosiga la operación.
TEND COMPUL.	Importe recibido obligatorio	Efectúe una operación de importe recibido.
NOT ASSIGNED	Falta el registro de un código de dependiente.	Efectúe un registro de código de dependiente.
OVER LIMIT.	Error de límite de rebose	Haga el registro dentro del límite de registro.
INH. OPEN PR	La entrada de precio abierto está inhibida.	Haga un registro de precio preajustado.
INH. UNIT PR	La entrada de precio preajustado está inhibida.	Haga un registro de precio abierto.
NOT NON-TEND La finalización directa está inhibida.		Haga una operación de importe recibido.
BUFFER FULL	No se permite la cancelación del subtotal.	Finalice la transacción y corrija las entradas erróneas en el modo de cancelación.
HEAD UP	El brazo del rodillo impresor está levantado.	Asegúrese de que el brazo del rodillo impresor esté bloqueado con seguridad.
PAPER EMPTY	El rollo de papel de recibos o de registro diario no está instalado o está vacío.	Instale un rollo de papel de recibos o de registro diario.

Nota

Los mensajes de error son los de español (cambio del ajuste de programación para selección del idioma español).
