DIW-60.5 - Lavavajillas Infiniton - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	Infiniton
Modelo	DIW-60.5
Capacidad (cubiertos)	12

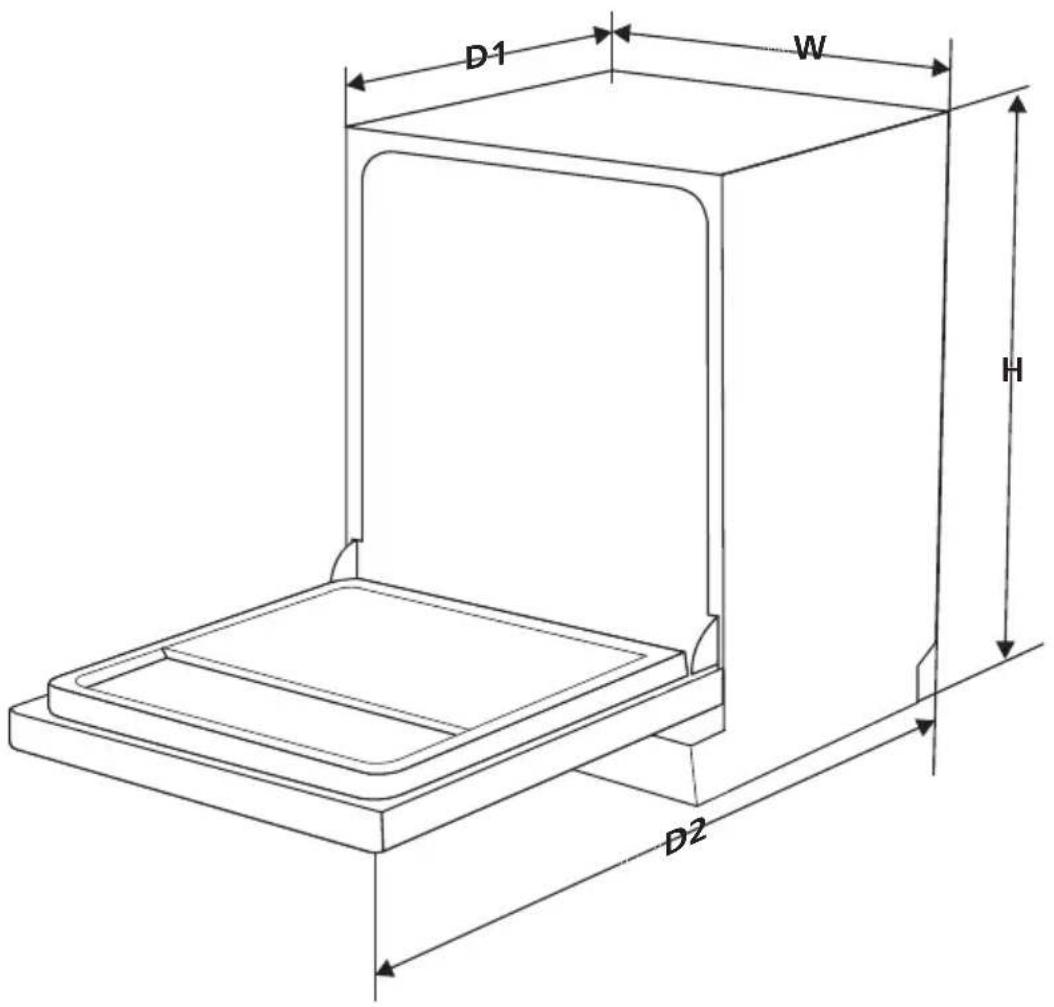

Dimensiones (Al x An x Pr) con puerta cerrada	845 x 598 x 600 mm
Profundidad con puerta abierta (90°)	1175 mm
Clase de eficiencia energética	A++
Consumo anual de energía	258 kWh
Consumo anual de agua	3080 L
Nivel de ruido	52 dB(A)
Consumo de potencia nominal	1930 W
Voltaje / Frecuencia	230 V / 50 Hz
Presión del agua (flujo)	0.04 – 1.0 MPa
Número de programas	7 (Intensivo, ECO, Cristal, 90 min, Rápido, Autolimpieza, Remojo)
Inicio diferido	Hasta 24 horas
Función de media carga	Sí
Bloqueo infantil	Sí (mantener presionado Media carga + Secado extra 3 seg)
Descalcificador de agua	Ajustable (H1–H6)
Sistema de filtro	3 piezas (grueso, principal, fino)
Brazos rociadores	Superior e inferior, extraíbles para limpieza
Recipiente de sal	Sí, capacidad aprox. 1.5 kg
Dosificador de abrillantador	Sí, dosis ajustable
Tipo de instalación	Independiente o empotrado (integrado)

Preguntas frecuentes - DIW-60.5 Infiniton

¿Cómo ajusto el descalcificador de agua en el DIW-60.5?

Para ajustar el descalcificador, cierre la puerta y encienda el aparato. En 60 segundos, presione el botón Programa durante más de 5 segundos para entrar en el modo de ajuste del descalcificador. Luego presione Programa repetidamente para seleccionar el nivel de dureza deseado (H1 a H6) según la dureza del agua local. Espere 5 segundos o presione Encendido para guardar y salir.

¿Qué debo hacer si el lavavajillas no arranca?

Primero, verifique si el fusible está fundido o el disyuntor disparado. Asegúrese de que el suministro de energía esté encendido y la puerta esté correctamente cerrada y asegurada. Verifique que el suministro de agua esté conectado y abierto. Si el problema persiste, revise la manguera de desagüe en busca de torceduras y el filtro en busca de obstrucciones.

¿Cómo limpio los filtros?

Para limpiar los filtros, sostenga el filtro grueso y gírelo en sentido antihorario para desbloquearlo, luego levántelo. Retire el filtro fino del fondo. Enjuague todos los filtros con agua corriente; use un cepillo suave para restos difíciles. Vuelva a montar en orden inverso y gire en sentido horario para bloquear. Nunca haga funcionar el lavavajillas sin los filtros colocados.

¿Qué tipo de sal y detergente debo usar?

Use solo sal específica para lavavajillas (p. ej., granulada) y detergente. Nunca use sal de mesa ni detergente para lavar a mano. Para el abrillantador, use un abrillantador líquido de marca diseñado para lavavajillas. Siempre siga las recomendaciones del fabricante en el envase.

¿Cómo cargo la cesta superior para obtener mejores resultados?

La cesta superior es para artículos delicados como vasos, tazas y platillos. Colóquelos boca abajo o inclinados para que el agua pueda drenar. Asegúrese de que nada bloquee los brazos rociadores. Para vasos altos, levante el portavasos. Los cuchillos largos y afilados deben colocarse horizontalmente en la cesta superior.

¿Qué significa el código de error E1?

El código de error E1 indica un tiempo de entrada más largo. Esto generalmente significa que el grifo no está abierto, la entrada de agua está restringida o la presión del agua es demasiado baja. Verifique el suministro de agua y asegúrese de que la manguera de entrada no esté torcida.

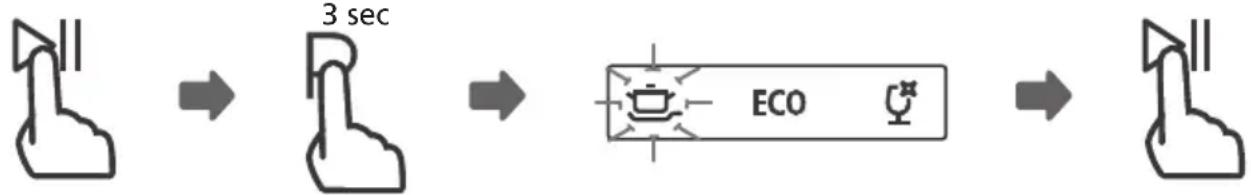

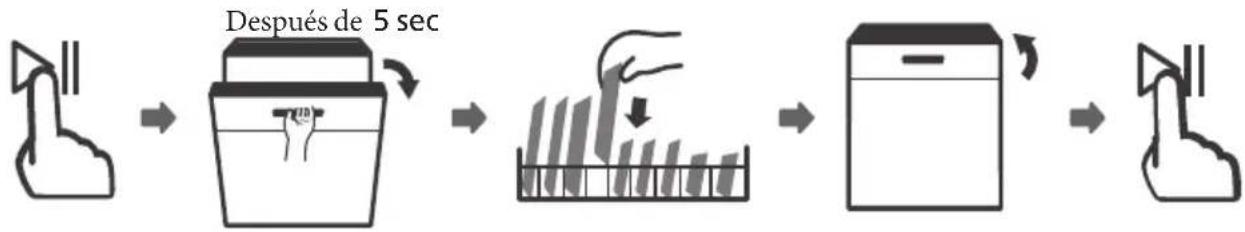

¿Puedo abrir la puerta a mitad del ciclo para agregar un plato?

Sí, pero solo antes de que se abra el dosificador de detergente. Presione Inicio/Pausa para pausar, espere 5 segundos, luego abra la puerta con cuidado para evitar quemaduras por vapor. Agregue el plato, cierre la puerta y presione Inicio/Pausa nuevamente. El ciclo se reanudará después de 10 segundos.

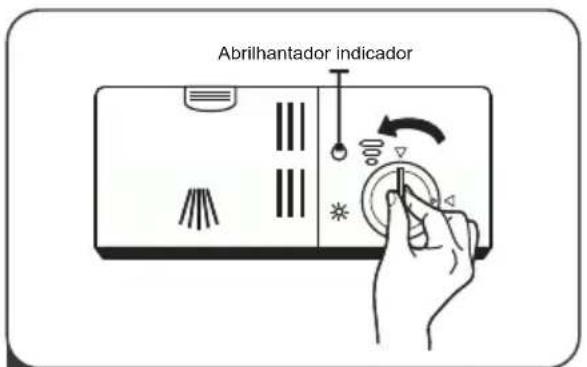

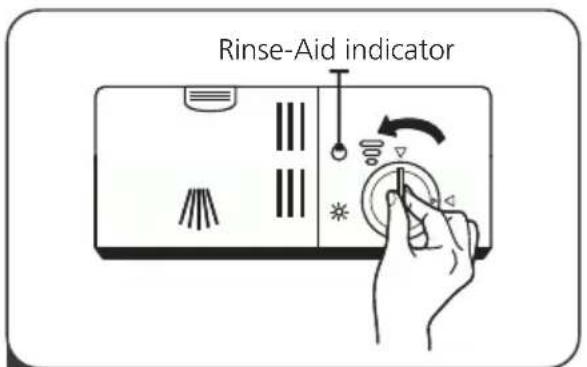

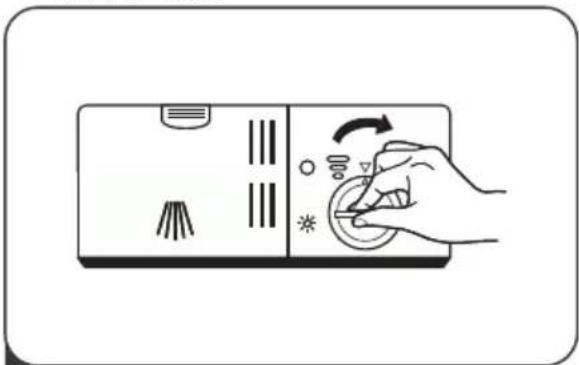

¿Cómo ajusto la dosis de abrillantador?

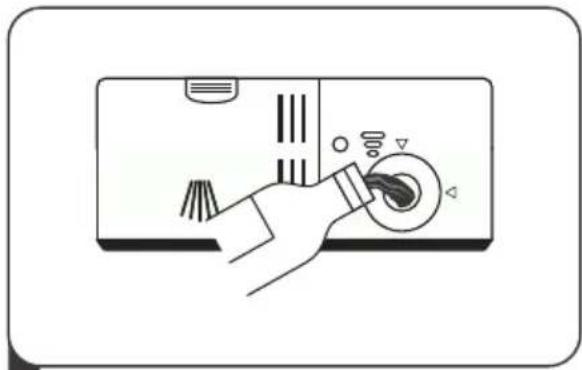

Gire el dial indicador de abrillantador dentro del dosificador a un número más alto si los platos tienen manchas o no se secan bien. Aumente hasta que desaparezcan las manchas. Si hay manchas blancas pegajosas o una película azulada, reduzca la dosis.

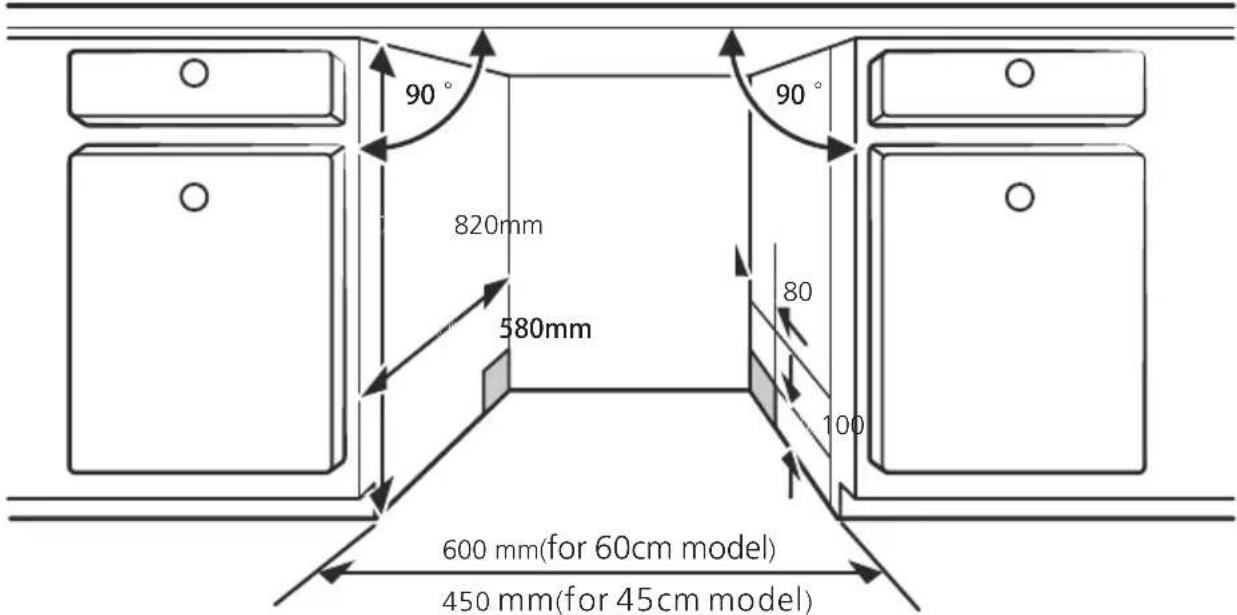

¿Cuáles son las dimensiones para instalación empotrada?

Para instalación empotrada, la altura del lavavajillas es de 845 mm (o 815 mm después de quitar la encimera). El ancho es de 598 mm, la profundidad de 600 mm (puerta cerrada). La abertura del armario debe tener un ancho mínimo de 600 mm para modelos de 60 cm, con al menos 50 mm de espacio para la apertura de la puerta. La altura de la manguera de desagüe debe ser inferior a 1000 mm.

¿Por qué hay manchas blancas en mis vasos?

Las manchas blancas a menudo son causadas por depósitos de agua dura. Aumente la cantidad de detergente o agregue más abrillantador. También, asegúrese de que el descalcificador esté configurado correctamente para su nivel de dureza del agua. Si usa agua blanda, reduzca el detergente para evitar la opacidad.

MANUAL DE USUARIO DIW-60.5 Infiniton

Lea atentamente este manual antes de usar el lavavajillas. Guarde este manual para futuras consultas.

CONTENIDO

01

02

03

04

05

06

07

3

INFORMACIÓN DE SEGURIDAD

8

DESCRIPCIÓN DEL PRODUCTO

9

USANDO SU LAVAVAJILLAS

11

Cargar la sal en el descalcificador

Consejos

12

INSTRUCCIONES DE INSTALACIÓN

16

Conexión eléctrica

17

Abastecimiento de agua y drenaje

18

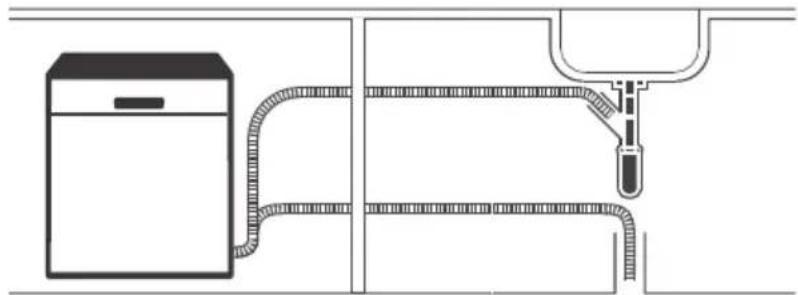

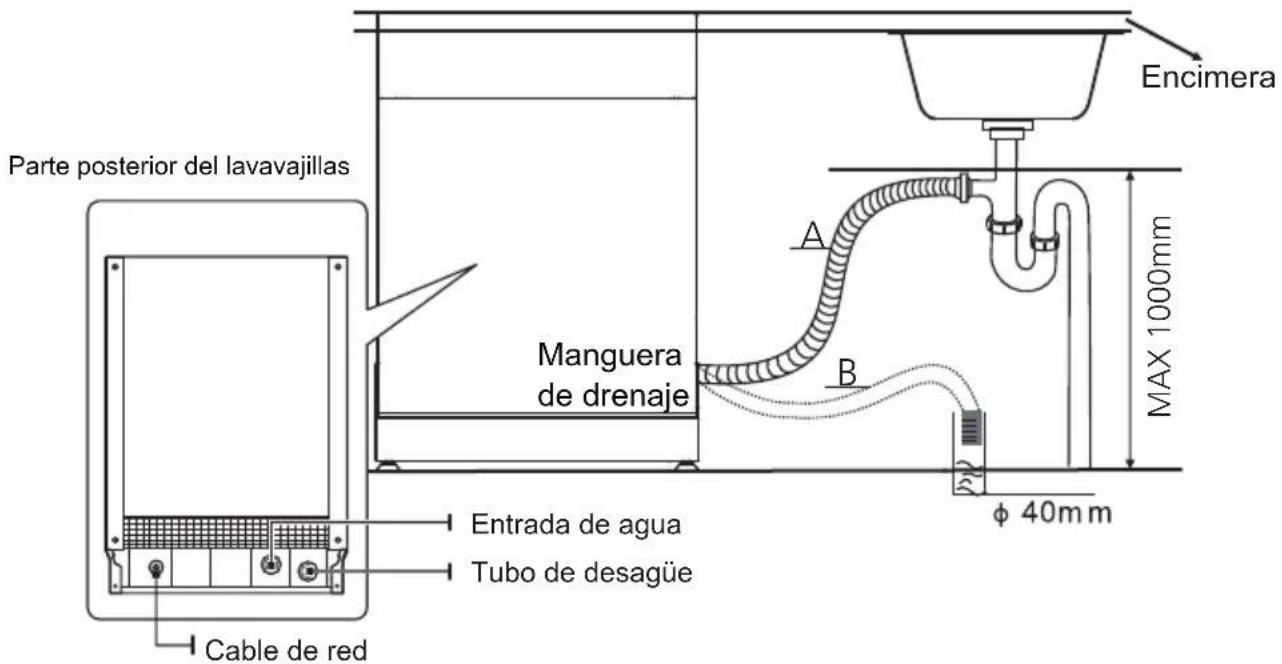

Conexión de las mangueras de drenaje

19

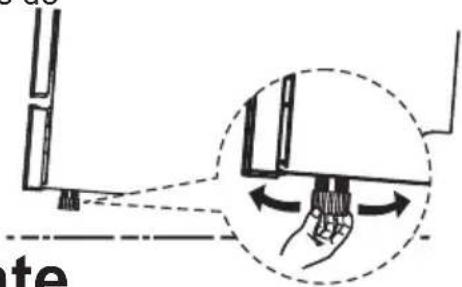

Coloque el dispositivo

19

Instalación libre

20

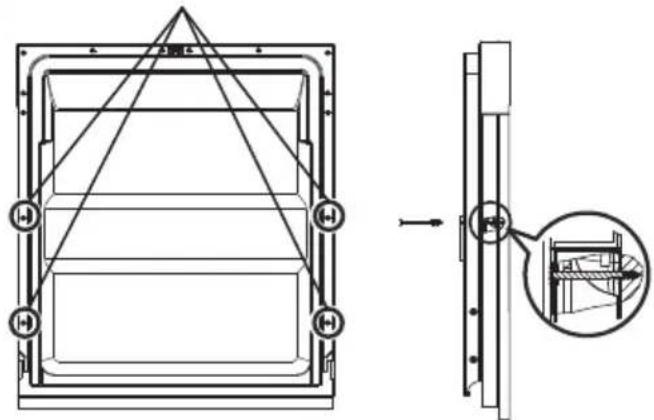

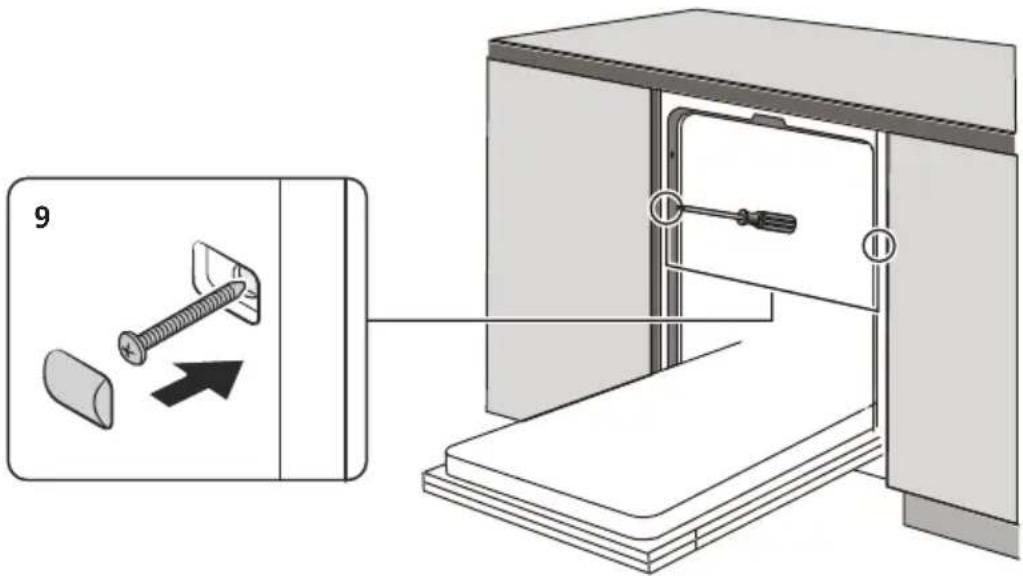

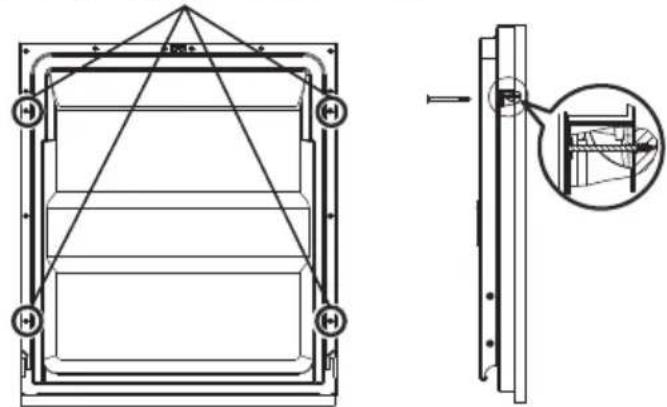

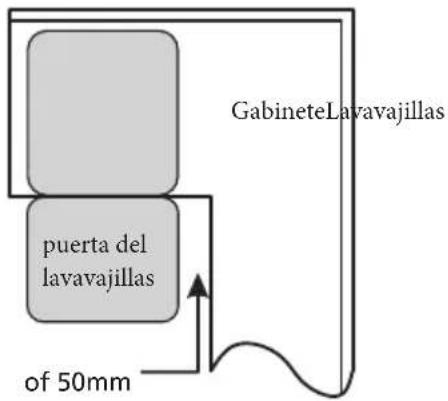

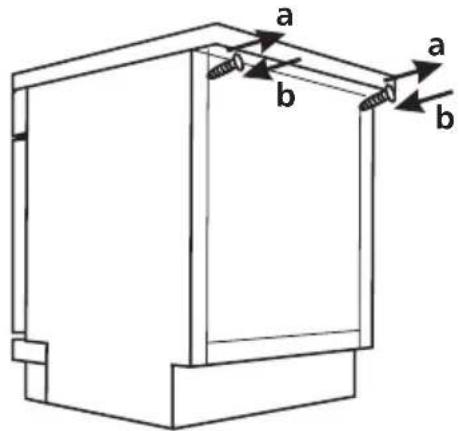

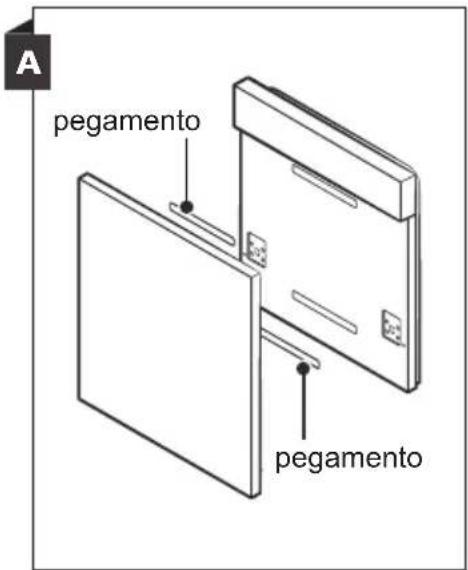

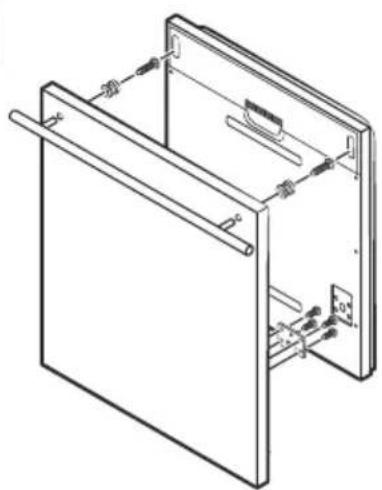

Instalación incorporada (para el modelo de encastre)

25

CONSEJOS PARA SOLUCIONAR PROBLEMAS

29

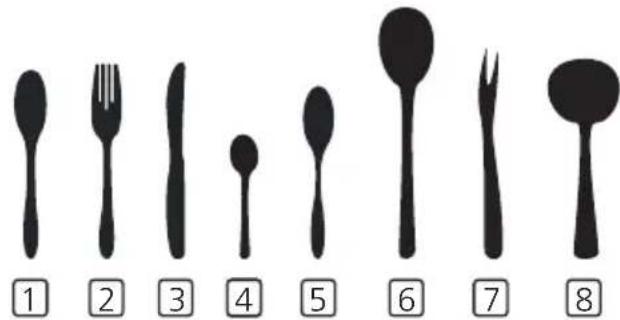

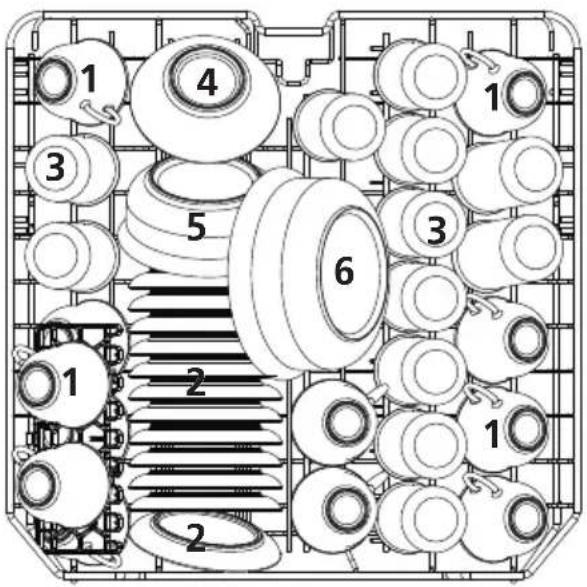

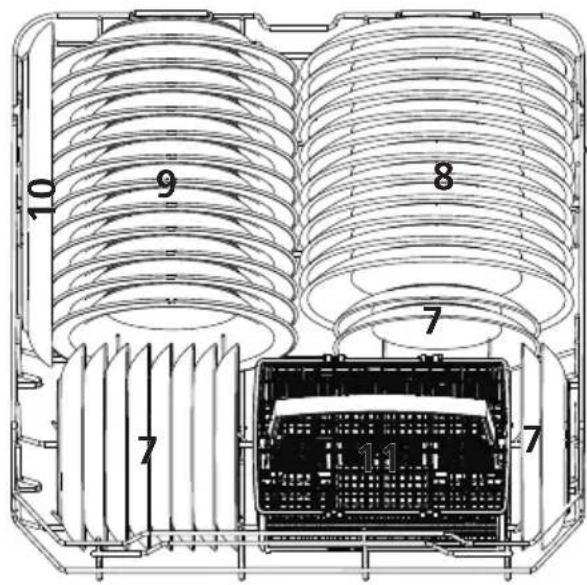

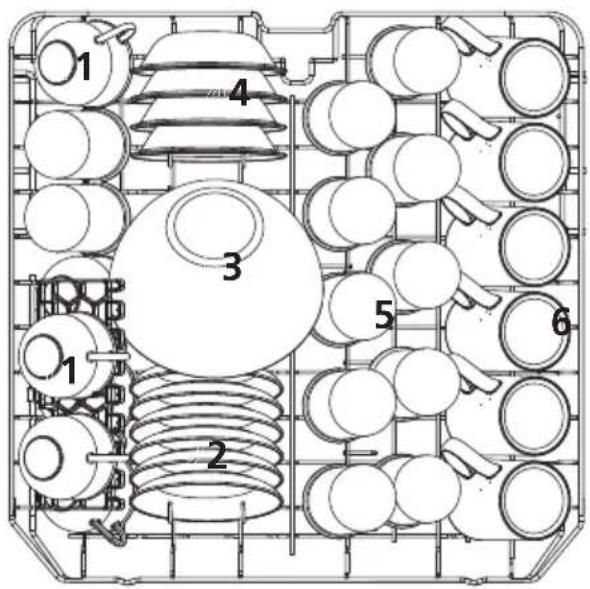

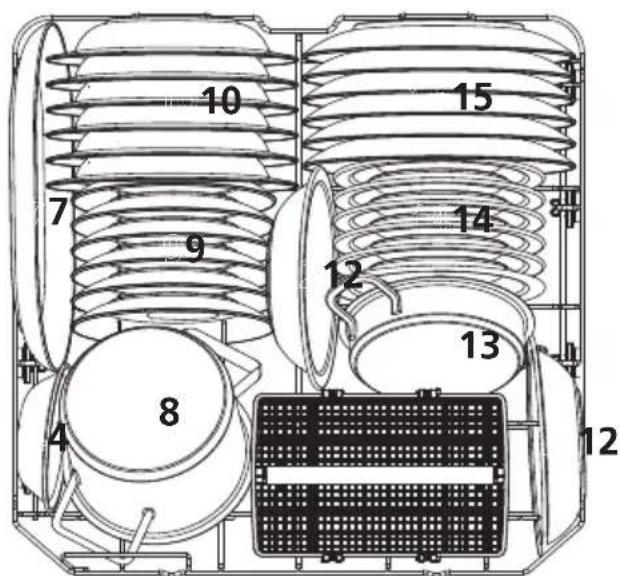

CARGANDO LAS CESTAS DE ACUERDO CON EN50242

NOTA:

• Revisar la sección de Sugerencias para la resolución de problemas le ayudará a resolver algunos problemas comunes por usted mismo.
• Si no puede resolver los problemas usted mismo, solicite ayuda de un técnico profesional.
• El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede realizar modificaciones sin previo aviso.
• Si está perdido o desactualizado, puede recibir un nuevo manual de usuario del fabricante o vendedor responsable.

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA

Cuando use su lavavajillas, siga las precauciones que se detallan a continuación:

- Este dispositivo está destinado a ser utilizado en aplicaciones domésticas y similares, tales como:

• áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
• casas de campo;
• por clientes en hoteles, moteles y otros entornos residenciales;
• ambientes tipo bed and breakfast.

- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si se les ha supervisado o instruido sobre el uso del artefacto de una manera segura y entienden los peligros.

Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión. (Para EN60335-1)

- Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que hayan sido supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. (Para IEC60335-1)

• ¡El material de embalaje podría ser peligroso para los niños!
• Este aparato es solo para uso doméstico en interiores.
• Para protegerse contra el riesgo de descarga eléctrica, no sumerja la unidad, el cable o el enchufe en agua u otro líquido.
• Desconecte antes de limpiar y realizar tareas de mantenimiento en el aparato.
• Use un paño suave humedecido con jabón suave y luego use un paño seco para limpiarlo nuevamente.

Instrucciones de toma de tierra

• Este aparato debe estar conectado a tierra. En caso de un mal funcionamiento o avería, la conexión a tierra reducirá el riesgo de una descarga eléctrica al proporcionar una ruta de menor resistencia de la corriente eléctrica. Este electrodoméstico está equipado con un enchufe de conductor de puesta a tierra.
• El enchufe debe enchufarse a una toma de corriente apropiada que esté instalada y conectada a tierra de acuerdo con todos los códigos y ordenanzas locales.
• La conexión incorrecta del conductor de puesta a tierra del equipo puede provocar el riesgo de una descarga eléctrica.

• Consulte con un electricista o representante de servicio calificado si tiene dudas sobre si el artefacto está correctamente conectado a tierra.

• No modifique el enchufe provisto con el aparato; Si no encaja en la toma de corriente.

• Haga que un electricista calificado instale una toma de corriente adecuada.
• No abuse, ni se siente, ni se pare sobre la puerta o la rejilla del lavavajillas.
• No opere su lavavajillas a menos que todos los paneles estén colocados correctamente.
• Abra la puerta con mucho cuidado. Si el lavavajillas está funcionando, existe el riesgo de que salga agua.
• No coloque objetos pesados ni se pare en la puerta cuando esté abierta.
• El aparato podría volcarse hacia adelante. Al cargar artículos para lavar:

1) Ubique los objetos con filo para que no dañen el sello de la puerta;

2) Advertencia: los cuchillos y otros utensilios con punta afilada deben cargarse en la cesta con sus puntas hacia abajo o colocados en posición horizontal.

- Algunos detergentes para lavavajillas son fuertemente alcalinos. Pueden ser extremadamente peligrosos si se ingieren. Evite el contacto con la piel y los ojos y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.

- Verifique que el polvo del detergente esté vacío después de completar el ciclo de lavado.

• No lave artículos de plástico a menos que estén marcados como "aptos para lavavajillas" o su equivalente.
• Para artículos de plástico no marcados, verifique las recomendaciones del fabricante.
• Use solo detergentes y agentes de enjuague recomendados para su uso en un lavavajillas.
• Nunca use jabón, detergente para la ropa o detergente para el lavado de manos en su lavavajillas.
• La puerta no debe dejarse abierta, ya que esto podría aumentar el riesgo de mal-función.
  Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona calificada para evitar un peligro.
• Durante la instalación, la fuente de alimentación no debe doblarse o aplanarse de forma excesiva o peligrosa.
• No altere los controles.
• El electrodoméstico debe estar conectado a la válvula principal de agua con nuevos juegos de mangueras. Los viejos sets no deben ser reutilizados.
• Para ahorrar energía, en el modo de espera, el aparato se apagará automáticamente mientras no haya ninguna operación en 15 minutos.
• El número máximo de platos para lavar 1
• La presión máxima permitida de agua entrada es de1MPa.
  • La presión mínima permitida de agua entrada es 0.04MPa.

Eliminación de residuos

- Para desechar el paquete y el electrodoméstico por favor vaya a un centro de reciclaje. Por lo tanto, corte el cable de alimentación y hacer que el dispositivo de cierre de la puerta quede inutilizable.

• Los envases de cartón se fabrican con papel reciclado y deben desecharse en la recolección de papel usado para reciclar.
• Al asegurarse de que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de lo contrario podrían ser causadas por el manejo inapropiado de este producto.
• Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con la oficina local de su ciudad y su servicio de eliminación de desechos domésticos.
• ELIMINACIÓN: No deseche este producto como desecho municipal sin clasificar. La recolección de tales desechos por separado para un tratamiento especial es necesaria.

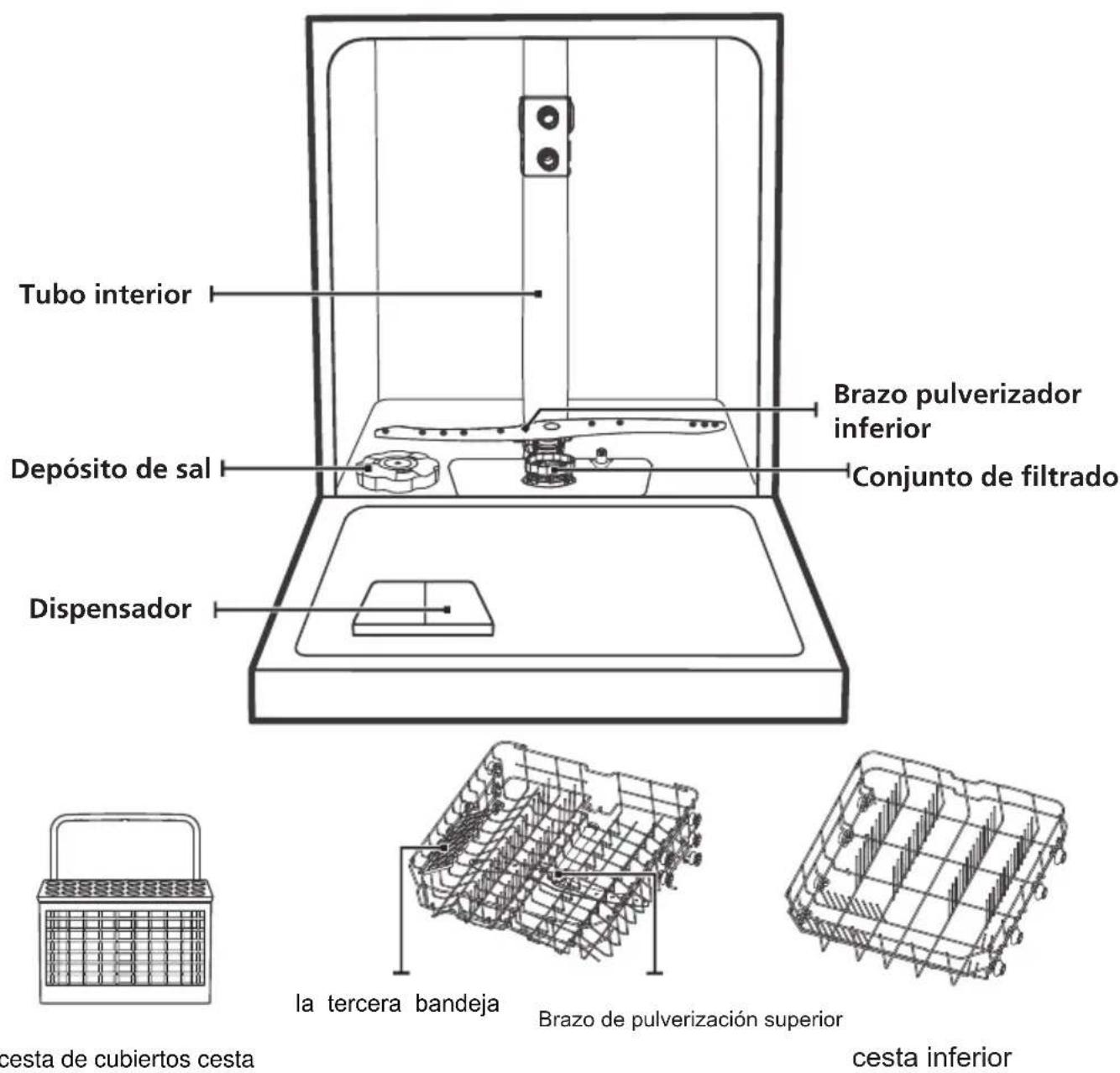

DESCRIPCIÓN DEL PRODUCTO

IMPORTANTE:

Para obtener el mejor rendimiento de su lavavajillas, lea todas las instrucciones de funcionamiento antes de usarlo por primera vez.

cesta superior

Las imágenes son solo de referencia, algunos modelos pueden ser diferentes

USANDO SU LAVAVAJILLAS

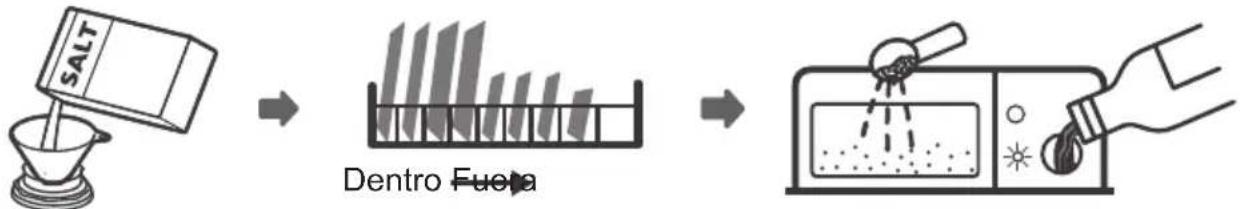

Antes de usar su lavavajillas:

1. Configure el descalcificador de agua
2. Cargue la sal en el descalcificador
3. Cargue la canasta

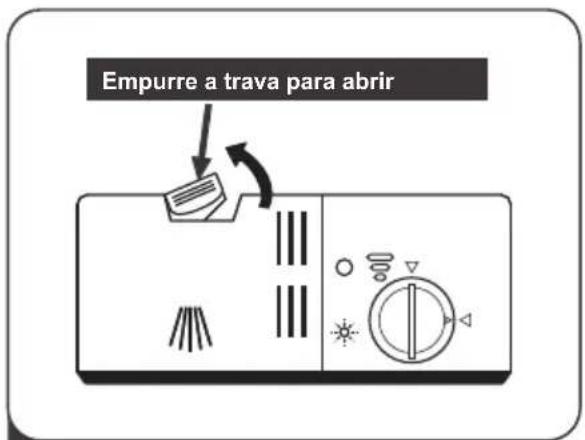

4. Llene el dispensador

Consulte la sección 1 "Descalcificador de agua" de la PARTE 1. Consulte la sección 1 "Descalcificador de agua" de la PARTE II: II: Versión especial, Versión especial, si necesita configurar el ablandador de agua. Si necesita configurar el ablandador de agua, consulte

Cargar la sal en el descalcificador

NOTA:

Si su modelo no tiene ningún ablandador de agua, puede omitir esta sección. Siempre use sal para uso en el lavavajillas.

El contenedor de sal se encuentra debajo de la cesta inferior y debe llenarse como se explica a continuación:

ADVERTENCIA

• ¡Solo use sal específicamente diseñada para el uso de lavavajillas!
  Cualquier otro tipo de sal no específicamente diseñada para el uso de
  lavavajillas, especialmente la sal de mesa, dañará el ablandador de agua.
  En caso de daños causados por el uso de sal inadecuada, el fabricante no da ninguna garantía ni se responsabiliza por los daños causados.
• Solo rellene con sal antes de ejecutar un ciclo.
  Esto evitará que los granos de sal o agua salada que se haya derramado permanezcan en el fondo de la máquina por un período de tiempo que pueda causar corrosión.

Siga los pasos a continuación para agregar sal lavavajillas:

1. Retire la cesta inferior y desatornille la tapa del depósito.

2. Coloque el extremo del embudo (suministrado) en el orificio y vierta aproximadamente 1,5 kg de sal de lavavajillas.

3. Llene el contenedor de sal hasta su límite máximo con agua. Es normal que salga una pequeña cantidad de agua del contenedor de sal.

4. Después de llenar el recipiente, vuelva a atornillar la tapa.

5. La luz de advertencia de sal dejará de estar después de que el contenedor de sal se haya llenado con sal.

6. Inmediatamente después de llenar la sal en el contenedor de sal, se debe iniciar un programa de lavado (sugerimos usar un programa corto). De lo contrario, el sistema de filtro, la bomba u otras partes importantes de la máquina pueden dañarse con agua salada. Esto está fuera de garantía.

NOTE:

- El contenedor de sal solo debe rellenarse cuando la luz de advertencia de sal en el panel de control se enciende.

- Dependiendo de qué tan bien se disuelva la sal, la luz de advertencia de sal aún puede estar encendida aunque el contenedor de sal esté lleno.

- Si no hay luz de advertencia de sal en el panel de control (para algunos modelos), puede estimar cuándo se debe llenar la sal en el suavizador por los ciclos que ha funcionado el lavavajillas.

- Si la sal se ha derramado, ejecuta un prelavado o un programa rápido para eliminarla.

Consejos

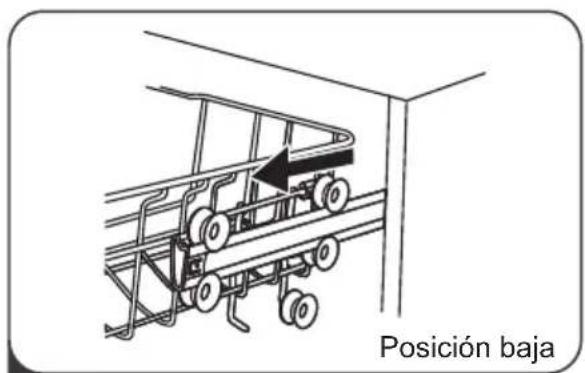

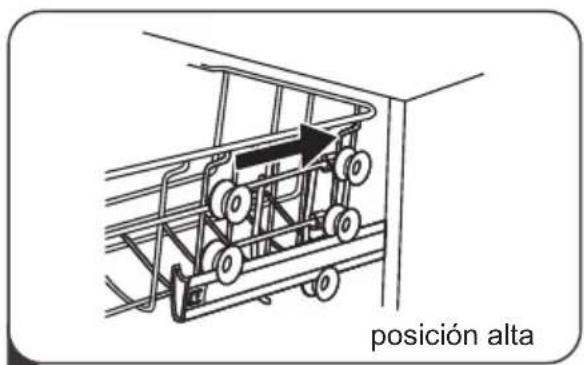

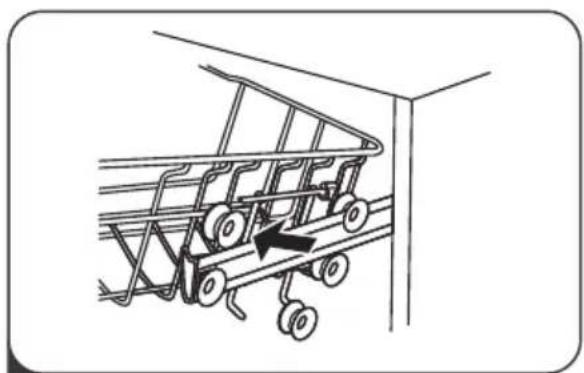

Ajustar la bandeja superior

La altura de la canasta superior se puede ajustar fácilmente para acomodar platos más altos en la canasta superior o inferior.

Para ajustar la altura del estante superior, siga estos pasos:

1
Saca la canasta superior.

3
Vuelva a colocar la canasta superior en los rodillos superiores o inferiores.

4
Empuje la canasta superior.

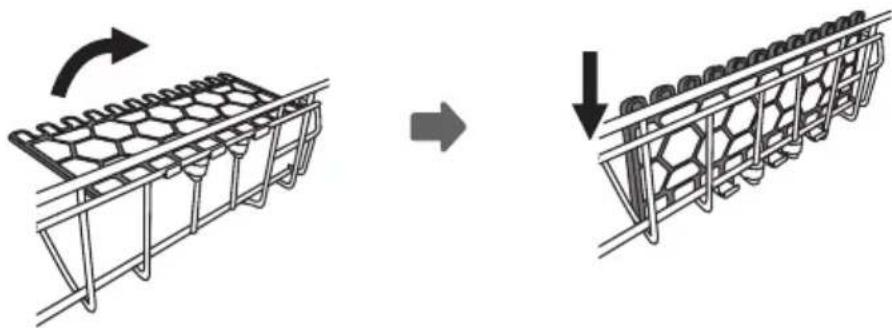

Plegando los estantes de las tazas

Para dejar espacio para los artículos más altos, suba la rejilla de la taza hacia arriba. También puede quitarlo cuando no se requiera su uso.

La puerta y el sello de la puerta

Limpie los sellos de la puerta regularmente con un paño suave y húmedo para eliminar los depósitos de alimentos. Cuando se carga el lavavajillas, los residuos de comida y bebida pueden gotear en los lados de la puerta del lavavajillas. Estas superficies están fuera del gabinete de lavado y no se accede por el agua desde los brazos de rociado. Cualquier depósito debe limpiarse antes de que se cierre la puerta.

Panel de control

El panel de control debe limpiarse SOLAMENTE con un paño suave y húmedo.

ADVERTENCIA

• Para evitar la penetración de agua en la cerradura de la puerta y los componentes eléctricos, no use un limpiador en aerosol de ningún tipo.
• Nunca use limpiadores abrasivos o estropajos en las superficies externas porque pueden rayar el acabado. Algunas toallas de papel también pueden rayar o dejar marcas en la superficie.

• Cuidados internos

Sistema de filtros

El sistema de filtrado en la base del armario de lavado retiene residuos gruesos del ciclo de lavado. Los residuos gruesos recogidos pueden hacer que los filtros se obstruyan. Compruebe el estado de los filtros con regularidad y límpielos, si es necesario, con agua corriente. Siga los pasos a continuación para limpiar los filtros en el gabinete de lavado.

NOTA:

Las imágenes son solo para referencia, diferentes modelos del sistema de filtrado y los brazos rociadores pueden ser diferentes.

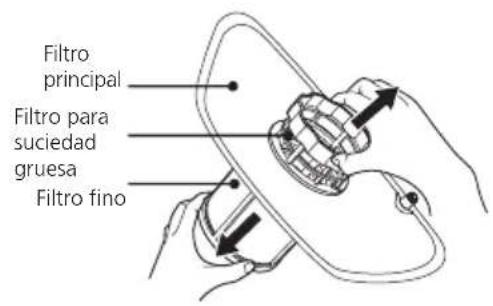

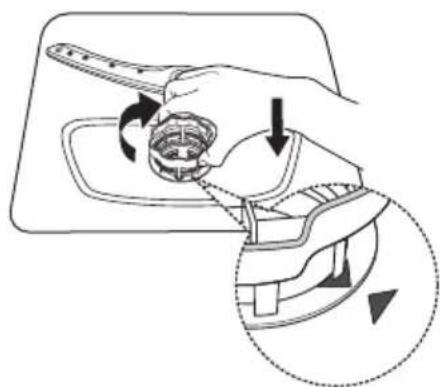

1 Sostenga el filtro grueso y gírelo en sentido antihorario para desbloquear el filtro. Levante el filtro hacia arriba y fuera del lavavajillas.

2 El filtro fino se puede sacar de la parte inferior del conjunto del filtro. El filtro grueso se puede separar del filtro principal apretando suavemente las pestañas en la parte superior y tirando de él.

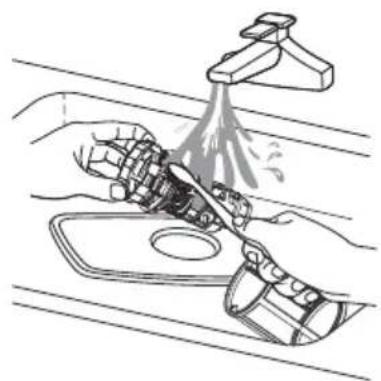

3 Los restos de alimentos más grandes se pueden limpiar enjuagando el filtro con agua corriente.

Para una limpieza más completa, use un cepillo de limpieza suave.

4 Vuelva a armar los filtros en el orden inverso al del desmontaje, vuelva a colocar el inserto del filtro y gírelo en el sentido de las agujas del reloj hasta la flecha de cierre.

ADVERTENCIA

• No apriete los filtros en exceso. Coloque los filtros de nuevo siguiendo una secuencia segura, o la suciedad gruesa podría introducirse en el sistema y causar una obstrucción.
• Nunca use el lavavajillas sin los filtros en su lugar. Una colocación incorrecta del filtro puede reducir el nivel de rendimiento del aparato y dañar los platos y demás utensilios.

Brazos pulverizadores

Es necesario limpiar los brazos pulverizadores regularmente para retirar los productos químicos del agua que puedan obstruir los orificios para los chorros de agua y los rodamientos.

Para limpiar los brazos pulverizadores, siga las instrucciones a continuación:

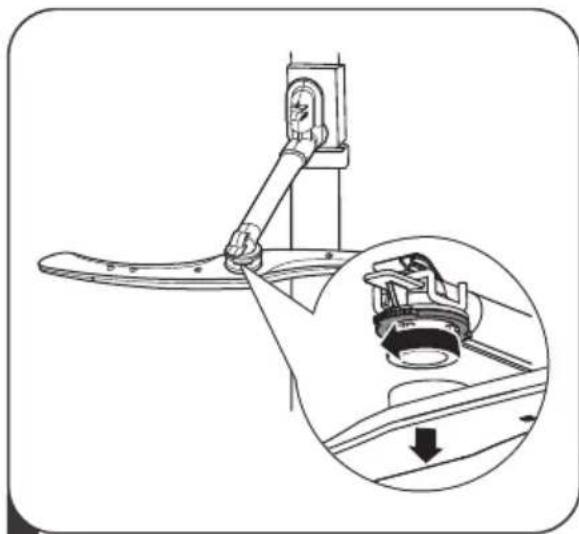

Para quitar el brazo rociador superior, sostenga la tuerca en el centro de la rueda y gire el brazo rociador en el sentido contrario a las agujas del reloj para quitarlo.

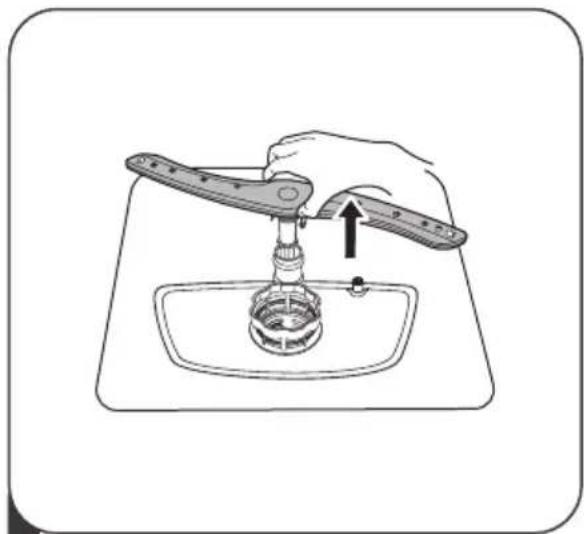

2 Para quitar el brazo rociador inferior, saque el brazo rociador hacia arriba.

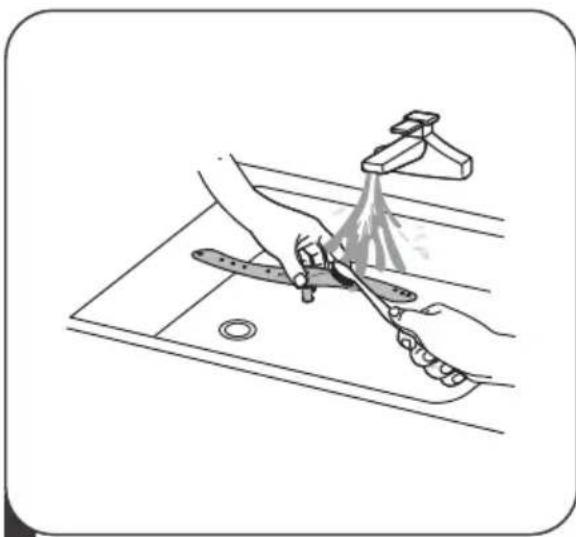

3 Lave los brazos en agua jabonosa y tibia y use un cepillo suave para limpiar los chorros. Reemplácelos después de enjuagarlos completamente.

Cuidados para el lavavajillas

Precaución de helada

tome medidas de protección contra heladas en el lavavajillas en invierno. Todos los ciclos posteriores al lavado operan de la siguiente manera:

1. Corte la corriente eléctrica al lavavajillas en la fuente de suministro.
2. Cierre el suministro de agua y desconecte el tubo de entrada de agua de la válvula de agua.
3. Drene el agua de la tubería de entrada y la válvula de agua. (Usa una sartén para juntar el agua)
4. Vuelva a conectar el tubo de entrada de agua a la válvula de agua.
5. Retire el filtro en el fondo de la bañera y use una esponja para absorber el agua en el sumidero.

Después de cada lavado

Después de cada lavado, cierre el suministro de agua al aparato y deje la puerta ligeramente abierta para que la humedad y los olores no queden atrapados en el interior.

Retire el enchufe

Antes de limpiar o realizar tareas de mantenimiento, siempre quite el enchufe del zócalo.

Sin disolventes ni limpieza abrasiva

Para limpiar el exterior y las piezas de goma del lavavajillas, no use disolventes ni productos de limpieza abrasivos. Solo use un paño con agua tibia y jabón.

Para eliminar manchas o manchas de la superficie del interior, use un paño humedecido con agua y un poco de vinagre o un producto de limpieza hecho específicamente para lavavajillas.

Cuando no está en uso durante mucho tiempo

Se recomienda que ejecute un ciclo de lavado con el lavavajillas vacío y luego retire el enchufe de la toma, apague el suministro de agua y deje la puerta del aparato ligeramente abierta. Esto ayudará a que los sellos de la puerta duren más y evite que se formen olores dentro del artefacto.

Mover el aparato

Si el electrodoméstico debe moverse, intente mantenerlo en posición vertical. Si es absolutamente necesario, puede colocarse de espaldas.

INSTRUCCIONES DE INSTALACIÓN

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte la energía eléctrica antes de instalar el lavavajillas. De lo contrario, podría producirse la muerte o una descarga eléctrica.

Atención

La instalación de las tuberías y equipos eléctricos debe ser realizada por profesionales.

- Acerca de la conexión de alimentación

ADVERTENCIA

Por seguridad personal:

• No use un cable de extensión o un enchufe adaptador con este electrodoméstico.
• Bajo ninguna circunstancia, corte o retire la conexión a tierra del cable de alimentación.

Requisitos eléctricos

Consulte la etiqueta de clasificación para conocer el voltaje nominal y conecte el lavavajillas a la fuente de alimentación adecuada. Utilice el fusible 10A / 13A / 16A requerido, fusible de retardo o disyuntor recomendado y proporcione un circuito separado que sirva solo a este electrodoméstico.

Conexión eléctrica

Asegúrese de que el voltaje y la frecuencia de la corriente correspondan a los de la placa de características. Solo inserte el enchufe en una toma de corriente que esté conectada a tierra correctamente. Si la toma eléctrica a la que debe conectarse el aparato no es apropiada para el enchufe, reemplace el enchufe, en lugar de usar un adaptador o similar, ya que podrían causar sobrecalentamiento y quemaduras.

Asegúrese de que exista una correcta conexión a tierra antes del uso

Abastecimiento de agua y drenaje

Conexión de agua fría

Conecte la manguera de suministro de agua fría a un conector roscado de 3/4 (pulgadas) y asegúrese de que esté bien sujeta en su lugar.

Si las tuberías de agua son nuevas o no se han utilizado durante un período prolongado de tiempo, deje correr el agua para asegurarse de que el agua esté limpia. Esta precaución es necesaria para evitar el riesgo de que la entrada de agua se bloquee y dañe el aparato.

manguera de suministro de seguridad

Acerca de la manguera de suministro de seguridad

La manguera de suministro de seguridad consiste en las paredes dobles. El sistema de la manguera garantiza su intervención bloqueando el flujo de agua en caso de que se rompa la manguera de suministro y cuando el espacio de aire entre la manguera de suministro y la manguera corrugada exterior esté lleno de agua.

ADVERTENCIA

Una manguera que se conecta al fregadero puede explotar si está instalada en la misma línea de agua que el lavavajillas. Si su fregadero tiene uno, se recomienda desconectar la manguera y tapar el orificio.

Cómo conectar la manguera de suministro de seguridad

1. Tire de las mangueras de suministro de seguridad completamente fuera del compartimiento de almacenamiento ubicado en la parte posterior del lavavajillas.
2. Ajuste los tornillos de la manguera de suministro de seguridad al grifo con rosca de 3/4 pulg.
3. Encienda completamente el agua antes de encender el lavavajillas.

Cómo desconectar la manguera de suministro de seguridad

1. Apaga el agua.
2. Desenrosque la manguera de suministro de seguridad del grifo.

- Conexión de las mangueras de drenaje

Inserta la manguera de drenaje en un tubo de drenaje con un diámetro mínimo de 4 cm o déjalo entrar al fregadero, asegurándote de evitar doblarlo o engarzarlo. La altura del tubo de drenaje debe ser inferior a 1000 mm. El extremo libre de la manguera no debe sumergirse en agua para evitar el retroceso del mismo.

⚠️ Fije con seguridad la manguera de drenaje en la posición A o en la posición B

Cómo drenar el exceso de agua de las mangueras

Si el fregadero está 1000 más alto desde el suelo, el exceso de agua en las mangueras no se puede drenar directamente en el fregadero. Será necesario drenar el exceso de agua de las mangueras en un recipiente o recipiente adecuado que se mantenga afuera y más bajo que el fregadero.

Salida de agua

Conecte la manguera de drenaje de agua. La manguera de drenaje debe estar correctamente instalada para evitar fugas de agua. Asegúrese de que la manguera de drenaje de agua no esté doblada ni aplastada.

Manguera de extensión

Si necesita una extensión de manguera de drenaje, asegúrese de usar una manguera de drenaje similar.

No debe superar los 4 metros; de lo contrario, el efecto de limpieza del lavavajillas podría ser reducido

Conexión de sifón

La conexión de desechos debe estar a una altura inferior a 100 cm (máximo) desde el fondo del plato. La manguera de drenaje de agua debe ser fija.

Coloque el dispositivo

Coloque el aparato en la ubicación deseada. La parte posterior debe descansar contra la pared detrás de ella y los lados, a lo largo de los gabinetes o paredes adyacentes. El lavavajillas está equipado con un suministro de agua y mangueras de drenaje que se pueden colocar a la derecha o a la izquierda para facilitar la instalación.

Nivelación del dispositivo

Una vez que el electrodoméstico estáposicionado para la nivelación, la altura del lavavajillas puede ser alterada a través de

ajuste del nivel de atornillado de los pies.

NOTA:

Aplicar solo al lavaplatos independiente.

Instalación independiente

Montaje entre gabinetes existentes

La altura del lavavajillas, 845 mm, se ha diseñado para permitir que la máquina se instale entre gabinetes existentes de la misma altura en cocinas modernas instaladas. Los pies se pueden ajustar para alcanzar la altura correcta.

La parte superior laminada de la máquina no requiere ningún cuidado especial, ya que es resistente al calor, a prueba de arañazos y a prueba de manchas.

Debajo del trabajo existente arriba

(cuando se ajusta debajo de un tablero de trabajo) En la mayoría de las cocinas modernas instaladas, solo hay una sola encimera debajo de la cual se instalan armarios y electrodomésticos. En este caso, quite la parte superior de trabajo del lavavajillas desenroscando los tornillos debajo del borde posterior de la parte superior (a).

Atención

Después de retirar la parte superior de la pieza de trabajo, los tornillos DEBEN volver a atornillarse debajo del borde posterior de la parte superior (b).

La altura se reducirá a 815 mm, según lo previsto por el Reglamento Internacional (ISO) y el lavavajillas se ajustará perfectamente debajo de la cocina.

Instalación incorporada (para el modelo integrado)

Paso 1. Seleccionar la mejor ubicación para el lavavajillas

La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y drenaje existentes y del cable de alimentación.

Ilustraciones de las dimensiones del gabinete y la posición de instalación del lavavajillas.La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y drenaje existentes y del cable de alimentación.

Ilustraciones de las dimensiones del gabinete y la posición de instalación del lavavajillas.

1. Menos de 5 mm entre la parte superior del lavavajillas y el gabinete y la puerta exterior alineada al gabinete.

1. Si el lavavajillas está atascado en la esquina del gabinete, debe haber algo de espacio cuando se abra la puerta.

NOTA:

Dependiendo de dónde se encuentre su toma de corriente, es posible que tenga que hacer un agujero en el lado opuesto del armario.

Paso 2. Dimensiones e instalación del panel estético

El panel de madera estético podría procesarse de acuerdo con el panel de madera estético podría ser procesado de acuerdo con los dibujos de instalación. Dibujos de instalación.

Modelo semi integrado

El pasador mágico A y el pasador mágico B se dislocan, el pasador mágico A en el panel de madera estético y el pasador mágico afieltrado B de la puerta exterior del lavavajillas (consulte la figura A). Después de colocar el panel, fije el panel a la puerta exterior mediante tornillos y pernos (consulte la figura B).

1. Tome los cuatro tornillos cortos


1. Aprieta los cuatro tornillos largos

Modelo totalmente integrado

Instale el gancho en el panel de madera estético y coloque el gancho en la ranura de la puerta exterior del lavavajillas (vea la figura A). Después de colocar el panel, fije el panel a la puerta exterior mediante tornillos y pernos (consulte la figura B).

A

B
1. Tome los cuatro tornillos cortos

1. Aprieta los cuatro tornillos largos

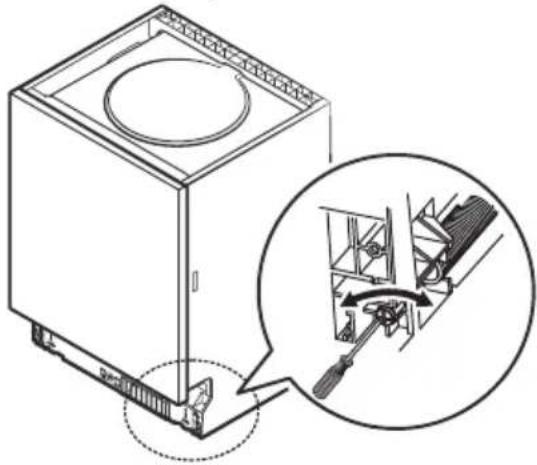

Paso 3. Ajuste de tensión del resorte de la puerta

1. Los resortes de la puerta se ajustan en la fábrica a la tensión adecuada para la puerta exterior. Si tiene instalado un panel de madera estético, deberá ajustar la tensión del resorte de la puerta. Gire el tornillo de ajuste para mover el ajustador y tensar o relajar el cable de acero.

2. La tensión del resorte de la puerta es correcta cuando la puerta permanece horizontal en la posición completamente abierta, pero se eleva hasta el final con un ligero movimiento de un dedo.

Paso 4. Pasos de instalación del lavaplatos

Consulte los pasos de instalación especificados en la instalación.

1. Fije la banda de condensación debajo de la superficie de trabajo del armario. Asegúrese de que la banda de condensación esté alineada con el borde de la superficie de trabajo. (Paso 2)
2. Conecte la manguera de entrada al suministro de agua fría.
3. Conecte la manguera de drenaje.
4. Conecte el cable de alimentación.
5. Coloque el lavavajillas en su lugar. (Etapa 4)
6. Nivele el lavavajillas. La comida trasera se puede ajustar desde la parte frontal del lavavajillas girando el tornillo Philips en el medio de la base del lavavajillas con un tornillo Philips. Para ajustar las patas delanteras, use un destornillador plano y gire las patas delanteras hasta que el lavavajillas esté nivelado. (Paso 5 al paso 6)
7. Instale la puerta del mueble en la puerta exterior del lavavajillas. (Paso 7 al paso 10)
8. Ajuste la tensión de los resortes de las puertas con una llave Allen que gira en el sentido de las agujas del reloj para apretar los resortes izquierdo y derecho de la puerta. De lo contrario, podría dañar su lavavajillas. (Paso 11)
9. El lavavajillas debe estar asegurado en su lugar.

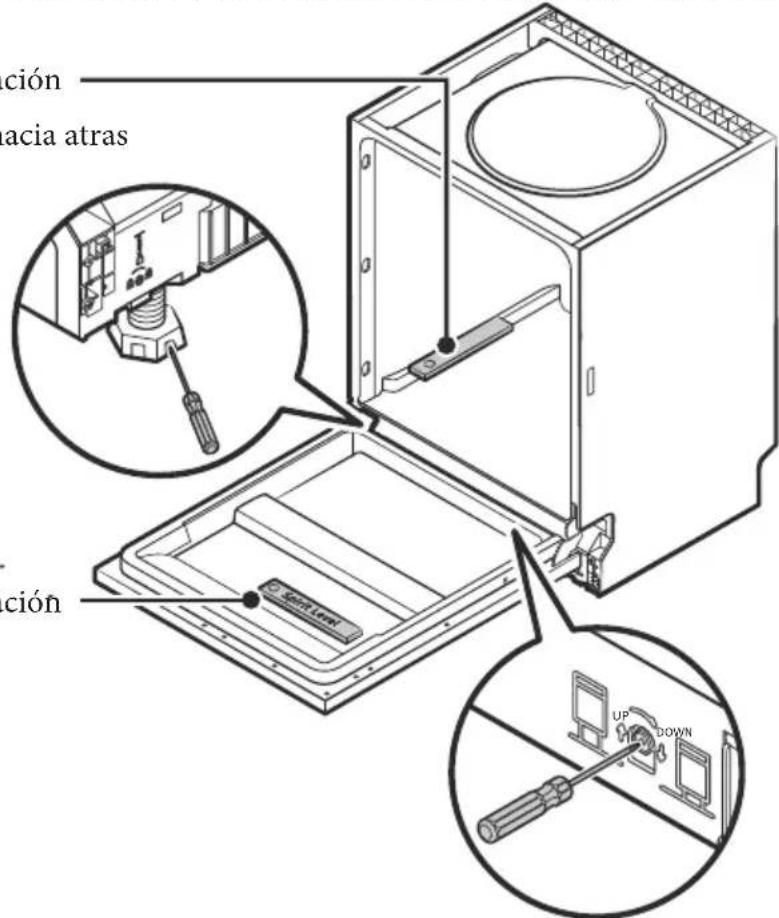

Paso 5. Nivelación del lavavajillas

El lavaplatos debe estar nivelado para el correcto funcionamiento del estante para platos y el rendimiento del lavado.

1. Coloque un nivel de burbuja en la puerta y en el riel dentro de la bañera como se muestra para verificar que el lavavajillas esté nivelado.

2. Nivele el lavavajillas ajustando las tres patas niveladoras individualmente.

3. Cuando nivele el lavavajillas, preste atención para no dejar que el lavavajillas se vuelque.

Nivel de verificación — desde el frente hacia atras

Nivel de verificación un lado a otro

NOTA:

La altura máxima de ajuste de los pies es de 50 mm.

CONSEJOS PARA SOLUCIONAR PROBLEMAS

Antes de llamar al servicio técnico

Revisar los cuadros en las páginas siguientes puede evitarle llamar para obtener servicio.

Problema Causa posible Qué hacer?
El lavavajillas no se inicia	Fusible quemado, o cortocircuito	Reemplace el fusible o reinicie el disyuntor. Retire cualquier otro electrodoméstico que comparta el mismo circuito con el lavavajillas.
	La fuente de alimentación no está encendida.	Asegúrese de que el lavavajillas esté encendido y que la puerta esté bien cerrada. Asegúrese de que el cable de alimentación esté enchufado correctamente en la toma de corriente.
	La presión del agua es baja	Verifique que el suministro de agua esté conectado correctamente y que el agua esté encendida.
	La puerta del lavavajillas no está bien cerrada.	Asegúrese de cerrar la puerta correctamente y engancharla.
Agua no bombeada desde el lavavajillas	Manguera de drenaje retorcida o atrapada.	Verifique la manguera de drenaje.
	Filtro obstruido	Compruebe el filtro grueso.
	Fregadero de cocina atascado.	Verifique el fregadero de la cocina para asegurarse de que esté drenando bien. Si el problema es que el fregadero de la cocina no está drenando, es posible que necesite un plomero en lugar de un técnico para lavaplatos.
Pompas de jabón Detergente incorrecto		Use solo el detergente especial para lavavajillas para evitar espuma. Si esto ocurre, abra el lavavajillas y permita que la espuma se evapore. Agregue 1 galón de agua fría al fondo del lavavajillas. Cierre la puerta del lavavajillas, luego seleccione cualquier ciclo. Inicialmente, el lavavajillas drenará el agua. Abra la puerta después de que la etapa de drenaje esté completa y verifique si la espuma ha desaparecido. Repita si es necesario.
	Ayuda de enjuague derramada.	Limpie siempre los derrames de abrillantador inmediatamente.
Interior manchado	Se puede haber usado detergente con colorante.	Asegúrese de que el detergente no tenga colorante.
Película blanca en la superficie interior	Minerales de agua dura	Para limpiar el interior, use una esponja húmeda con detergente para lavavajillas y use guantes de goma. Nunca use ningún otro limpiador que no sea detergente para lavavajillas, de lo contrario, puede causar espuma o espuma.
Hay manchas de óxido en los cubiertos	Los artículos afectados no son resistentes a la corrosión.	Evite lavar artículos que no sean resistentes a la corrosión en el lavavajillas.
	No se ejecutó un programa después de agregar la sal de lavavajillas. Los rastros de sal han entrado en el ciclo de lavado.	Siempre ejecute un programa de lavado sin vajilla después de agregar sal. No seleccione la función Turbo (si está presente).
	La tapa está suelta.	Verifique que la tapa del descalcificador esté segura.
Ruido de algo golpeando en el lavavajillas	Un brazo rociador está golpeando contra un artículo en una cesta	Interrumpa el programa y reorganice los elementos que obstruyen el brazo rociador.
Ruido en el lavavajillas	Los artículos de vajilla están sueltos en el lavavajillas.	Interrumpa el programa y reorganice los elementos de la vajilla.
Ruido de algo golpeando en las tuberías de agua	Esto puede ser causado por la instalación en el sitio o por la sección transversal de la tubería.	Esto no tiene influencia en la función del lavavajillas. En caso de duda, contacte a un plomero calificado.
Los platos no están limpios	Los platos no se cargaron correctamente.	Vea las notas en "Carga y descarga de su lavavajillas".
	El programa no fue lo suficientemente eficaz.	Seleccione un programa más intensivo.
Los platos no están limpios	No se dispensó suficiente detergente.	Use más detergente o cambie su detergente.
	Los artículos están bloqueando el movimiento de los brazos rociadores.	Reorganice los elementos para que la pulverización pueda girar libremente.
	La combinación del filtro no está limpio o no está correctamente colocado en la base del gabinete de lavado. Esto puede causar que los chorros del brazo rociador se bloqueen.	Limpie y / o ajuste el filtro correctamente. Limpie los chorros del brazo rociador.
Nubosidad en cristalería.	Combinación de agua blanda y demasiado detergente.	Use menos detergente si tiene agua blanda y seleccione un ciclo más corto para lavar el material de vidrio y limpiarlo.
Aparecen manchas blancas en platos y vasos.	El área de agua dura puede causar depósitos de cal.	Agregue más detergente.
Marcas negras o grises en los platos	Utensilios de aluminio se han frotado contra los platos	Use un limpiador abrasivo suave para eliminar esas marcas.
El detergente se dejó en el dispensador	Los platos bloquean el dispensador de detergente	Recargar los platos adecuadamente
Los platos no están limpios	Carga incorrecta Cargue el lavavajillas como se sugiere en las instrucciones.
	Los platos se eliminan demasiado pronto	No vacíe su lavavajillas inmediatamente después del lavado. Abra la puerta ligeramente para que salga el vapor. Saque los platos hasta que la temperatura interior sea segur para tocar. Descargue primero la cesta inferior para evitar que caiga agua de la cesta superior.
Problema	Posible causa Qué hacer?
Los platos no están limpios	El programa equivocado ha sido seleccionado.	Con un programa corto, la temperatura de lavado es menor, disminuyendo el rendimiento de limpieza. Elija un programa con un largo tiempo de lavado.
	Uso de cubiertos con un recubrimiento de baja calidad.	El drenaje de agua es más difícil con estos artículos. Cubiertos o platos de este tipo no son adecuados para lavar en el lavavajillas.

CARGANDO CESTOS DE

ACUERDO CON EN50242

1. cesta superior:

Número	Item
1	tazas
2	Platillos
3	Vasos
4	Cuenco pequeño para servir
5	Tazón mediano para servir
6	Tazón grande para servir

2.Cesta inferior:

Número	Item
7	Platos de sobremesa
8	Platos de comida
9	Platos de sopa
10	Plato ovalado
11	Cesto de cubiertos

3. Cesto para cubiertos

1	2	1		4 4	4 4	4 4					1	2	1
2 2	2				8 7	3 3							2
1	2	1		4 4	4 4	4 4					1	3	1
1	2	1		5 5	5 5	5 5					3	3	3
2 2	2				3 3	3 3						3	3
1	2	1		5 5	5 5	5 5					6		6

Información para pruebas de

comparabilidad según EN 50242

Capacidad: 12 ajustes de posición

Posición superior de la cesta: posición

inferior Programa: ECO Configuración

del abrillantador: Max

suavizante: H3

Número	Item
1	Cuchara de sopa
2	Tenedor
3	Cochillo
4	Cuchara de café
5	Cucharas de postre
6	Cuchara de servir
7	Tenedor de servir
8	Cuchara de salsa

CARGANDO CESTOS DE ACUERDO CON EN60436:

1. cesta superior:

Número	Item
1	Tazas
2	Salseras
3	Cuencos de cristal
4	Cuencos de postre
5	Vasos
6	Tazas

2. Cesta inferior

Number	Item
7	Fuente
8	Olla pequeña
9	Platos de postre
10	Platos ondos
11	Csta de cubiertos
12	Bol de porcelana
13	Bandeja de horno
14	Platos de postre de porcelana
15	Platos llanos

3. Cesto para cubiertos

1	2	1		4	4	4	4	4	4		1	2	1
2	2	2			8			7		3	3		2
1	2	1		4	4	4	4	4	4		1	3	1
1	2	1		5	5	5	5	5	5		3	3	3
2	2	2			3			3		3	3	3	3
1	2	1		5	5	5	5	5	5		6		6

Información para pruebas de

comparabilidad según EN 60436

Capacidad: 12 ajustes de posición

Posición superior de la cesta: posición

inferior Programa: ECO Configuración

del abrillantador: Max

suavizante: H3

Número	Item
1	Cuchara de sopa
2	Tenedor
3	Cochillo
4	Cuchara de café
5	Cucharas de postre
6	Cuchara de servir
7	Tenedor de servir
8	Cuchara de salsa

6 Suavizador de agua

7 Preparar y cargar platos

10 Funció n del agente de enjuague y detergente

11 Llenar el depó sito de ayuda de enjuague

12 Llenar el dispensador de detergente

13 Tabla de ciclos de lavado

15 Comenzar un ciclo de lavado

15 Cambiar el programa a mitad del ciclo

16 ¿Olvidaste agregar un plato?

02

03

04

CÓ DIGOS DE ERROR

18 INFORMACIÓN TÉCNICA

NOTA:

• Si no puede resolver los problemas usted mismo, solicite ayuda de un técnico profesional.
• El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede realizar modificaciones sin previo aviso.
• Si está perdido o desactualizado, puede recibir un nuevo manual de usuario del fabricante o vendedor responsable.

GUÍA RÁPIDA DE USUARIO

Lea el contenido correspondiente en el manual de instrucciones para conocer el método operativo detallado.

(Por favor, consulte la sección 5 "INSTRUCCIONES DE INSTALACIÓN" de la PARTE I : Versión genérica).

2 Eliminar el residuo más grande en los cubiertos

Seleccionar un programa y ejecutar el lavavajillas

USANDO SU LAVAVAJILLAS

Panel de control

Operation (Button)

1 Encender	Presione este botón para encender su lavavajillas, la pantalla se ilumina.
2 programa	Seleccione el programa de lavado apropiado, el indicador del programa seleccionado se encenderá.
3 Inicio programado	Presione el botón Inicio programado para aumentar el tiempo de inicio diferido. Retrasar un ciclo por hasta 24 horas en incrementos de una hora.
4 Función	Presione el botón para seleccionar la función "Secado Extra", El indicador " ” se encenderá.Esta función puede mejorar el efecto de secado. (Solo se puede usar con Intensivo, ECO, Cristal y 90 min.)
5 Media carga	Cuando tenga que lavar alrededor de 6 cubiertos o menos, puede elegir esta función para ahorrar energía y agua (solo se puede usar con Intensivo, ECO, Cristal y 90 minutos).
6 Bloqueo infantil	Esta opción le permite bloquear los botones en el panel de control, excepto el botón de Encendido, para que los niños no puedan iniciar accidentalmente. lavavajillas presionando los botones en el panel. Para bloquear o desbloquear los botones en el panel de control, presione y mantenga presionado el botón de media carga + botón de secado adicional durante 3 segundos simultáneamente.
7 Inicio / Pausa	Presione el botón para iniciar el programa de lavado seleccionado o pausar el programa de trabajo.

Display

8 Indicador de advertencias	IntensivoLos artículos muy sucios incluyen ollas y sartenes. Con comida seca.ECO ECOEste es el programa estándar adecuado para cargas con suciedad normal, como ollas, platos, vasos y sartenes ligeramente sucias CristalPara vajilla ligeramente sucia y vidrio 90 MinPara cargas normalmente sucias que necesitan lavado rápido RápidoUn lavado más corto para cargas ligeramente sucias que no necesitan secado. Limpieza de cubaEste programa proporciona una limpieza efectiva del lavavajillas en sí. Pre-lavadoPara enjugar los platos que piensas lavar otro día
9 Program indicator	AbrillantadorSi el indicador está encendido, significa que el lavavajillas tiene poca cantidad de enjuague para el lavavajillas y es necesario volver a llenarlo. SalSi el indicador está encendido, significa que el lavavajillas tiene poca sal de lavavajillas y debe volver a llenarse. GrifoSi el indicador está encendido, significa que el grifo de agua se cerró.
10 Display	Para mostrar el tiempo restante, el tiempo de inicio programado, la temperatura, el código de error, etc.

Suavizador de agua

El ablandador de agua debe configurarse manualmente, utilizando el dial de dureza del agua.

El ablandador de agua está diseñado para eliminar minerales y sales del agua, lo que tendría un efecto perjudicial o adverso en la operación del artefacto.

Cuantos más minerales hay, más dura es tu agua.

El suavizador debe ajustarse de acuerdo con la dureza del agua en su área. Su autoridad local de agua puede aconsejarle sobre la dureza del agua en su área.

Ajustando el consumo de sal

El lavavajillas está diseñado para permitir el ajuste en la cantidad de sal consumida en función de la dureza del agua utilizada. Esto tiene la intención de optimizar y personalizar el nivel de consumo de sal.

Siga los pasos a continuación para ajustar el consumo de sal.

1. Encienda el aparato;
2. Presione el botón de Inicio / Pausa por más de 5 segundos para iniciar el modelo del conjunto de suavizador de agua dentro de los 60 segundos después de encender el aparato;
3. Presione el botón de Inicio / Pausa para seleccionar el conjunto adecuado de acuerdo con su entorno local, los conjuntos cambiarán en la siguiente secuencia: H1-> H2-> H3-> H4-> H5-> H6;
4. Presione el botón de Encendido para finalizar el modelo de configuración.

DUREZA DEL AGUA				Nivel de durezaMmol/l	Consumo de sal(gram/cycle)
German ^* dH	French ^* fH	British ^* Clarke	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0.94	H1	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	60

1^ = 1.25^ Clarke = 1.78^ = 0.178mmol / l

La configuración de manufactura: H3

Póngase en contacto con su junta de agua local para obtener información sobre la dureza de su suministro de agua.

Verifique la sección 3 "Cómo cargar la sal en el suavizante" Consulte la sección 3 "Cómo cargar la sal en el suavizante" de la PARTE de la PARTE I : I : Versión genérica, si su lavavajillas no tiene sal. Versión genérica, si su lavavajillas no tiene sal.

NOTA:

Si su modelo no tiene ningún ablandador de agua, puede omitir esta sección.

Suavizador de agua

La dureza del agua varía de un lugar a otro. Si se usa agua dura en el lavavajillas, se formarán depósitos en los platos y utensilios.

El aparato está equipado con un suavizador especial que utiliza un contenedor de sal específicamente diseñado para eliminar la cal y los minerales del agua.

Preparar y cargar platos

• Considere la compra de utensilios que se identifican como a prueba de lavavajillas.
• Para artículos particulares, seleccione un programa con la temperatura más baja
• posible. Para evitar daños, no saque el vidrio y los cubiertos del lavavajillas inmediatamente después de que el programa haya finalizado.

Para lavar los siguientes cubiertos / platos

No son adecuados

• Cubiertos con mangos de madera, cuerno de china o de nácar
• Artículos de plástico que no son resistentes al calor
• Cubiertos más viejos con partes pegadas que no son resistentes a la temperatura
• Cubiertos o platos enlatados
• Pewter o artículos de cobre
  • Vaso de cristal
• Artículos de acero sujetos a oxidación
• Platos de madera
• Artículos hechos de fibras sintéticas

• Salgunos tipos de cristales pueden opacarse después de una gran cantidad de lavados
• Las piezas de plata y aluminio tienen una tendencia a decolorarse durante el lavado
• Los patrones vidriados pueden desvanecerse si la máquina se lava con frecuencia

Recomendaciones para cargar el lavavajillas

Raspe cualquier cantidad grande de comida sobrante. Abande los restos de comida quemada en sartenes. No es necesario enjuagar los platos con agua corriente.

Para un mejor rendimiento del lavavajillas, siga estas pautas de carga.

(Las características y la apariencia de cestas y canastas de cubertería pueden variar de su modelo).

Coloque los objetos en el lavavajillas de la siguiente manera:

• Los artículos tales como tazas, vasos, ollas / sartenes, etc. se enfrentan hacia abajo.
• Los artículos curvados, o aquellos con cavidades, deben cargarse de forma inclinada para que el agua pueda salir.
• Todos los utensilios están apilados de forma segura y no pueden volcarse.
• Todos los utensilios se colocan de manera tal que los brazos rociadores pueden girar libremente durante el lavado.
• Cargue elementos huecos como tazas, vasos, sartenes, etc. Con la abertura hacia abajo para que el agua no se acumule en el contenedor o en una base profunda.
• Los platos y los cubiertos no deben estar uno dentro del otro ni cubrirse entre sí.
• Para evitar daños, las gafas no deben tocarse entre sí.
• La cesta superior está diseñada para contener vajilla más delicada y ligera, como vasos, café y tazas de té.
• Los cuchillos de hoja larga almacenados en posición vertical son un peligro potencial.
• Los cubiertos largos y / o afilados, como los cuchillos para trinchar, deben colocarse horizontalmente en la canasta superior.
• Por favor no sobrecargue su lavavajillas. Esto es importante para obtener buenos resultados y un consumo razonable de energía.

NOTA:

Los artículos muy pequeños no deben lavarse en el lavavajillas ya que podrían caerse fácilmente de la canasta.

Quitando los platos

Para evitar que gotee agua desde la canasta superior hacia la canasta inferior, le recomendamos que primero vacíe la canasta inferior, seguida de la canasta superior.

ADVERTENCIA

¡Los artículos estarán calientes! Para evitar daños, no saque el vidrio y los cubiertos del lavavajillas durante aproximadamente 15 minutos después de que el programa haya finalizado.

Cargando la cesta superior

La canasta superior está diseñada para sostenerse más delicada y vajilla ligera como vasos, café y tazas de té

y platillos, así como platos, cuencos pequeños y poco profundos sartenes (siempre que no estén demasiado sucios). Posiciona el platos y utensilios de cocina para que no se muevan por el rocío de agua.

Cargando la cesta inferior

Sugerimos que coloque artículos grandes y los más los artículos difíciles de limpiar deben colocarse en la parte inferior canasta: como ollas, sartenes, tapas, platos y tazones, como se muestra en la figura a continuación. Es preferable colocar sirviendo platos y tapas al costado de los racks para evite bloquear la rotación del brazo rociador superior.

El diámetro máximo aconsejado para las placas delante del dispensador de detergente es de 19 cm, esto no obstaculizar el apertura de ella.

Cargando la cesta de cubiertos

Los cubiertos deben colocarse en la rejilla de los cubiertos separadamente el uno del otro en las posiciones adecuadas, y asegúrese de que los utensilios no aniden juntos, esto puede causar un mal rendimiento.

ADVERTENCIA

No permita que ningún elemento se extienda por la parte inferior.

Siempre cargue utensilios afilados con la punta afilada hacia abajo.

Para obtener el mejor efecto de lavado, cargue las cestas refiérase a la norma. Para obtener el mejor efecto de lavado, cargue las cestas, consulte las opciones de carga estándar en la última sección de las opciones de carga de PARTES en la última sección de la PARTE I : Versión genérica

Función del agente de enjuague y detergente

El abrillantador se libera durante el enjuague final para evitar que el agua forme gotas en sus platos, lo que puede dejar manchas y rayas. También mejora el secado al permitir que el agua salga de los platos. Su lavavajillas está diseñado para usar auxiliares de enjuague líquidos.

ADVERTENCIA

Use solo abrillantador de marca para lavavajillas. Nunca llene el dispensador de abrillantador con ninguna otra sustancia (por ejemplo, agente de limpieza de lavavajillas, detergente líquido). Esto dañaría el aparato.

Cuándo rellenar el dispensador de abrillantador

A menos que la luz de advertencia de enjuague ( * ) en el panel de control esté encendida, siempre puede estimar la cantidad a partir del color del indicador de nivel óptico ubicado junto a la tapa. Cuando el contenedor de abrillantador está lleno, el indicador estará completamente oscuro. El tamaño del punto oscuro disminuye a medida que disminuye el abrillantador. Nunca debe dejar que el nivel de abrillantador sea inferior a 1/4 de su capacidad.

A medida que disminuye el agente de enjuague, cambia el tamaño del punto negro en el indicador de nivel de agente de enjuague, como se ilustra a continuación.

Completo

3/4 1/2 1/4

Vacío

Función de detergente

Los ingredientes químicos que componen el detergente son necesarios para eliminar, aplastar y distribuir toda la suciedad del lavavajillas. La mayoría de los detergentes de calidad comercial son adecuados para este propósito.

ADVERTENCIA

• Uso apropiado de detergente
  Use solo detergente hecho específicamente para el uso de lavavajillas.
  Mantenga su detergente fresco y seco.
  No coloque detergente en polvo en el dispensador hasta que esté listo para lavar platos.

¡El detergente para lavavajillas es corrosivo! Mantenga el detergente para lavavajillas fuera del alcance de los niños.

• Llenar el depósito de ayuda de enjuague

1 Retire la tapa del depósito de abrillantador girándola en sentido antihorario.

2 Vierta el abrillantador en el dispensador, teniendo cuidado de no llenarlo demasiado.

3 Cierre la tapa del depósito de abrillantador girándolo en el sentido de las agujas del reloj.

NOTA:

Limpie cualquier abrillantador de enjuague derramado con un paño absorbente para evitar la formación de espuma excesiva durante el siguiente lavado.

Ajuste del depósito de abrillantador

Gire el indicador del abrillantador hasta un número entre el 1 y el 6. Cuanto mayor sea el número, más abrillantador se utilizará. Si los platos no se están secando correctamente o presentan manchas, ajuste el dial al número inmediatamente superior hasta que deje de ocurrir. Reduzca el número si los platos presentan manchas blanquecinas pegajosas o una película azulada en los vasos o cuchillos.

• Llenar el dispensador de detergente

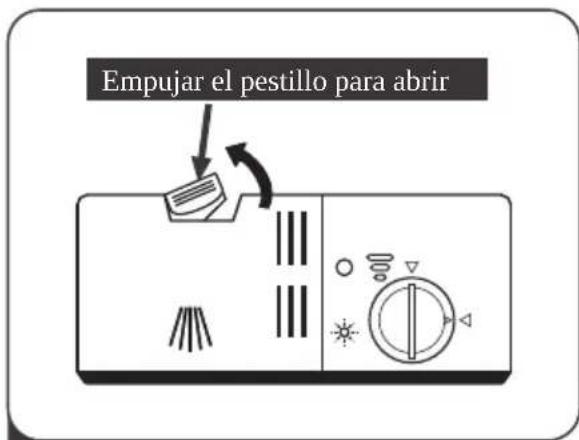

1 Presione la trab de liberación en el dispensador de detergente para abrir la tapa.

2 Agregue detergente en la cavidad más grande (A) para el ciclo de lavado principal.

Para cargas de lavado más sucias, también agregue algo de detergente en la cavidad más pequeña (B) para el ciclo de prelavado.

3 Cierre la tapa y presione sobre ella hasta se bloquea en su lugar.

NOTA:

• Tenga en cuenta que dependiendo de la suciedad del agua, la configuración puede ser diferente.
• Por favor, observe las recomendaciones del fabricante sobre el envase del detergente.

PROGRAMACIÓN DEL LAVAVAJILLAS • Tabla de ciclos de lavado

La tabla a continuación muestra qué programas son mejores para los niveles de residuos de alimentos en ellos y la cantidad de detergente que se necesita. También muestra información diversa sobre los programas.

(●)Medios: debe llenar el enjuague en el dispensador de enjuague.

Program	Descripción del ciclo	Detergente Pre/Main	Tiempo Time(min)	Energía (Kwh)	Agua (L)	Abrillanta dor
Intensivo	Prelavado (50°C)Lavado(65°C)AbrillantadorAbrillantadorAbrillantador (65°C)Secado	5/25g(1/2 piece)	205	1.621	17.8	●
ECO(*EN 5 0242)	PrelavadoLavado (45°C)Abrillantador (60°C)Secado	5/25g(1/2 piece)	230	0.908 11		●
—Cristal	PrelavadoLavado(50°C)AbrillantadorAbrillantador (65°C)Secado	5/25g(1 piece)	120	1.100	14.2	●
90 mins	Lavado(60°C)AbrillantadorAbrillantador (65°C)Secado	30g(1 piece)	90	1.35	11.5	●
Rápido	Lavado (50 °C)AbrillantadorAbrillantador (45 °C)	25g	30 0.751		11.2	○
—Limpieza de cuba	PrelavadoLavado (70 °C)AbrillantadorAbrillantador (70 °C)	5/25g(1 piece)	145 1.332 14.6			●
Enjuague	Prelavado	/	15 0.02 4			○

NOTA:

EN 50242: Este programa es el ciclo de prueba. La información para la prueba de comparabilidad de acuerdo con EN 50242.

PROGRAMACIÓN DEL LAVAVAJILLAS • Tabla de ciclos de lavado

La tabla a continuación muestra qué programas son mejores para los niveles de residuos de alimentos en ellos y la cantidad de detergente que se necesita. También muestra información diversa sobre los programas.

(●)Medios: debe llenar el enjuague en el dispensador de enjuague.

Program	Descripción del ciclo	Detergente Pre/Main	Tiempo Time(min)	Energía (Kwh)	Agua (L)	Abrillanta dor
Intensivo	Prelavado (50°C)Lavado(65°C)AbrillantadorAbrillantadorAbrillantador (65°C)Secado	4/16g(1/2 piece)	205	1.621	17.8	●
ECO(*EN 6 0436)	PrelavadoLavado (45°C)Abrillantador (60°C)Secado	4/16g(1/2 piece)	230	0.923 11		●
[YYD]Cristal	PrelavadoLavado(50°C)AbrillantadorAbrillantador (65°C)Secado	4/16g(1/2 piece)	120	1.100	14.2	●
90 mins	Lavado(60°C)AbrillantadorAbrillantador (65°C)Secado	20g(1 piece)	90	1.350	11.5	●
Rápido	Lavado (50 °C)AbrillantadorAbrillantador (45 °C)	20g(1/2 piece)	30 0.751		11.2	○
Limpieza de cuba	PrelavadoLavado (70 °C)AbrillantadorAbrillantador (70 °C)	4/16g(1 piece)	145 1.332 14.6			●
Enjuague	Prelavado	/	15 0.02 4			○

NOTA:

EN 60436: Este programa es el ciclo de prueba. La información para la prueba de comparabilidad de acuerdo con EN 60436

Comenzar un ciclo de lavado

1. Saque la cesta inferior y superior, cargue los platos y empújelos hacia atrás. Se recomienda cargar primero la cesta inferior, luego la superior.
2. Vierta el detergente.
3. Inserte el enchufe en el zócalo. La fuente de alimentación se refiere a la última página "Ficha del producto". Asegúrese de que el suministro de agua esté encendido a presión total.
4. Cierre la puerta, presione el botón de encendido, para encender la máquina.
5. Elija un programa, la luz de respuesta se encenderá. Luego presione el botón de Inicio / Pausa, el lavavajillas comenzará su ciclo.

Cambiar el programa a mitad del ciclo

Un ciclo de lavado solo se puede cambiar si ha estado funcionando durante un tiempo corto; de lo contrario, es posible que el detergente ya se haya liberado y que el lavavajillas ya haya drenado el agua de lavado. Si este es el caso, el lavavajillas debe ser reiniciado y el dispensador de detergente debe ser rellenado. Para reiniciar el lavavajillas, siga las instrucciones a continuación:

1. Presione el botón de Inicio / Pausa para pausar el lavado.
2. Presione el botón de Programa por más de 3 segundos: el programa se cancelará.
3. Presione el botón de Programa para seleccionar el programa deseado.
4. Presione el botón de Inicio / Pausa, después de 10 segundos, se iniciará el lavavajillas.

¿Olvidaste agregar un plato?

Se puede agregar un plato olvidado en cualquier momento antes de que se abra el dispensador de detergente. Si este es el caso, siga las instrucciones a continuación:

1. Presione el botón de Inicio / Pausa para pausar el lavado.
2. Espere 5 segundos y luego abra la puerta.
3. Agregue los platos olvidados.
4. Cierre la puerta.
5. Presione el botón de Inicio / Pausa después de 10 segundos, el lavavajillas comenzará.

Es peligroso abrir la puerta a mitad del ciclo, ya que el vapor caliente puede escaldarlo.

CÓDIGOS DE ERROR

Si hay un mal funcionamiento, el lavavajillas mostrará códigos de error para identificarlos:

Códigos	Significado	Posibles causas
E1	Mayor tiempo de entrada.	Los grifos no se abren, la entrada de agua está restringida o la presión del agua es demasiado baja.
E3	No alcanza la temperatura requerida.	Mal funcionamiento del elemento calefactor.
E4	Desbordamiento	Algunos elementos de las fugas del lavavajillas.
Ed	Fallo de comunicación entre la PCB principal con la pantalla de la PCB.	Circuito abierto o corte de cableado para la comunicación.

ADVERTENCIA

• Si ocurre un desbordamiento, apague el suministro de agua principal antes de llamar a
• un servicio.

Si hay agua en la bandeja de la base debido a un sobrellenado o a una pequeña fuga, se debe quitar el agua antes de volver a poner en marcha la lavadora de platos.

INFORMACIÓN TÉCNICA

Alto (H)	845mm
Ancho (W)	598mm
Profundidad (D1)	600mm (con la puerta cerrada)
Profundidad (D2)	1175mm (con la puerta abierta 90° )

Ficha de producto

Hoja de lavavajillas doméstico según la Directiva de la UE 1016/2010 y 1059/2010:

Fabricante	INFINITON
Modelo	DIW-60.5
Servicios	12
Eficiencia energética 1	A++
Consumo anual de energía 2	258kWh
Consumo de energía del ciclo de limpieza estándar	0.908 kWh
Consumo de energía del modo apagado	0.45 W
Consumo de energía del modo izquierdo	0.49W
Consumo anual de agua 3	3080 liter
Clase de eficiencia de secado 4	A
Ciclo de limpieza estándar 5	ECO 45°C
Duración del programa del ciclo de limpieza estándar	230 min
Nivel de ruido	52 dB(A) re 1 pW
Montaje	Libre instalación
Puede ser de encastre?	Si
Consumo de potencia	1930W
Tensión / frecuencia nominal	230V/50Hz
Presión de agua (presión de flujo)	0.04-1.0MPa=0.4-10 bar

Nota:

1 A + + + (mayor eficiencia) a D (eficiencia más baja)
2 Consumo de energía basado en 280 ciclos de limpieza estándar utilizando el llenado de agua fría y el consumo de los modos de baja potencia. El consumo de energía real dependerá de cómo se use el aparato.
3 Consumo de agua basado en 280 ciclos de limpieza estándar. El consumo real de agua dependerá de cómo se use el aparato.
4 A (mayor eficiencia) a G (menor eficiencia)
5 Este programa es adecuado para limpiar vajillas sucias con suciedad normal y que es el programa más eficiente en términos de consumo combinado de energía y agua para ese tipo de vajilla.

Nombre o marca comercial del proveedor: INFINITON

Dirección del proveedor (b): C/Baza 349, nave 5 18220 Albolote (Granada) ESPAÑA

Identificador del modelo: DIW-60.5

Parámetros generales del producto:

Parámetro	Valor	Parámetro	Valor
Capacidad nominal (a) (ps)	12	Dimensiones en cm	Altura:	84,5
			Ancho	59,8
			Profundidad	0 €
EEI (a)	55,9	Clase de eficiencia energética (a)	(c) E
Índice de rendimiento de limpieza (a)	1,13	Índice de rendimiento de secado (a)	1,07
Consumo de energía en kWh [por ciclo], basado en el programa eco usando frío llenado de agua. El consumo real de energía dependerá de cómo se utilice el aparato.	0,923	Consumo de agua en litros [por ciclo], basado en el programa. El consumo real de agua dependerá de cómo se utilice el aparato y en la dureza del agua.	11
Duración del programa (a) (h: min)	3:50	Tipo	Integra do
Ruido acústico en el aire emisiones (a) (dB (A) re 1 pW)	52	Ruido acústico en el aire clase de emisión (a)	D (c)
Modo apagado (W)	0,49	Modo de espera (W)	N/D
Comienzo diferido (W) (si corresponde)	1,00	Espera en red (W) (si corresponde)	N/D

Duración mínima de la garantía ofrecida por el proveedor (b):

Información adicional:

Enlace web al sitio web del proveedor, donde la información del punto 6 del anexo II se encuentra el Reglamento de la Comisión (EU) 2019/2022 ( ^1 ) ( ^b ):

( a ) para el programa eco.
(b) los cambios en estos elementos no se considerarán pertinentes a los efectos del párrafo 4 del artículo 4 del Reglamento (UE) 2017/1369.
( C ) si la base de datos del producto genera automáticamente el contenido definitivo de esta celda, el proveedor no deberá ingresar estos datos.

(1) Reglamento (UE) 2019/2022 de la Comisión, de 1 de octubre de 2019, por el que se establecen requisitos de diseño ecológico para lavavajillas domésticos de conformidad con la Directiva 2009/125 / CE del Parlamento Europeo y del Consejo que modifica el Reglamento (CE) n.o 1275/2008 de la Comisión y por el que se deroga el Reglamento (UE) nº 1016/2010 de la Comisión (véase la página 267 del presente Diario Oficial).

Perigo de choque eléctrico

dispositivo de nivelamento

4 Enchendo o distribuidor Seleccionando u

Ao encher o distribuidor de auxiliares de enxaguamento

Encha o abrilhantador

Encher o distribuidor de detergente

( )Significa: para encher o distribuidor de lavagem de enxaguamento.

( ● )Significa: para encher o distribuidor de lavagem de enxaguamento.

Según la directiva Waste of Electrical and Electronic Equipment (WEEE), los residuos WEEE han de recogerse y tratarse por separado. Si, en el futuro, necesita desprenderse de este producto, NO lo ponga en los residuos domésticos, envielo a los puntos de recogida WEEE si existen

CERTIFICACION CE

Se ha determinado que este producto cumple con la Directiva de Baja Tension (2014/35/EU), la Directiva de Compatibilidad Electromagnetica (2014/30/EU) y la Directiva RoHS (2011/65/EU).

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo: [e-mail]

INFORMACIÓN SOBRE EL PRODUCTO

Si tiene alguna pregunta o duda relacionada con su dispositivo, póngase en contacto con nosotros:

SERVICIO TÉCNICO

También puede ponerse en contacto con nuestro servicio técnico oficial:

Infiniton Word Electronic S.LI

tel.:[phone]

e-mail reparaciones: [e-mail]

www.infiniton.es

Recuerda que en nuestra web tenemos un apartado de preguntas frecuentes y un formulario de dudas para resolver cualquier consulta relacionada con tu producto Infiniton.

PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO INFINITON

Estimados clientes, para solicitar la asistencia técnica o reparación de su producto Infiniton, disponen de nuestra página web, funcionando las 24 horas al día y 7 días a la semana:

https://www.infiniton.es/asistencia-tecnica/

Alternativamente, si lo desean, pueden solicitar la asistencia técnica vía correo electrónico:

• Gama Blanca: [e-mail]
• Gama Marrón: [e-mail]

Para agilizar todos los trámites, siempre se deben de indicar los siguientes datos:

• Nombre y apellidos
• Teléfono 1
• Teléfono 2
• Dirección completa
• Código postal
• Población
• Marca
• Modelo del producto
• Número de serie
  • Avería que presenta el producto

Si lo desean, pueden solicitar la asistencia técnica a través del número 902 676 518 ó 958 087 169, disponible únicamente para los productos de gama blanca (a excepto microondas de libre instalación).

PROCEDURE IN CASE OF FAILURE OF AN INFINITON PRODUCT

https://www.infiniton.es/asistencia-tecnica/

https://www.infiniton.es/asistencia-tecnica/

Resumen de Declaración de conformidad

INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo [e-mail]

Síguenos en nuestras redes sociales y accede a contenido exclusivo

INFINITON

Copyright © 2020. Todos los derechos reservados

INFINITON

TARJETA DE GARANTÍA

Modelo

N° de serie

Fecha de compra

Cliente

Dirección

Localidad

e-mail

Teléfono de contacto

Firma y sello del comercio

Condiciones de garantía al dorso

SERVICIO TÉCNICO OFICIAL

INFINTON WORLD ELECTRONIC S.L.

C/Baza 349, naves 4-6

Polígono Juncar

18220 ALBOLOTE (Granada)

e-mail:[e-mail]

INFINITON

INFINITON

TARJETA DE GARANTÍA

Modelo

N° de serie

Fecha de compra

Cliente

Dirección

Localidad

e-mail

Teléfono de contacto

Firma y sello del comercio

Condiciones de garantía al dorso

SERVICIO TÉCNICO OFICIAL

INFINITON WORLD ELECTRONIC S.L.

C/Baza 349, naves 4-6

Poligone Juncar

18220 ALBOLOTE (Granada)

e-mail:[e-mail]

INFINITION

El aparato objeto de este certificado está garantizado contra cualquier defecto de fabricación que se aprecia en el plazo de dos años a partir de la fechad e compra. La garantía se limita a la reparación o sustitución de las piezas que aparezcan como defectuosas en el citado plazo.

Para tener derecho a la garantía es indispensable que este certificado sea cumplimentado y enviado la parte inferior del misma en el momento de la compra. La parte superior debería permanecer junto con la factura de compra en poder del usuario para ser presentados al requerir cualquier servicio.

No ofrecemos garantía a aparatos que hayan sufrido uso incorrecto por la parte de usuario (errores de manejo, transporte, suciedad, conexión inadecuada, etc.) y en general para que aquellas averías que no provengan directamente de un defecto de fabricación. Tampoco ofrecemos garantía a aquellos aparatos que hayan sido manipulados por personas ajenas a nuestro Servicio Técnico.

La garantía no cubre las piezas agotadas por el desgaste natural en consecuencia del uso.

Para mas información sobre nuestra política de RMA y Reparaciones, visite: www.infiniton.es/rma/politica-rma-infiniton.pdf

SERVICIO TÉCNICO OFICIAL

INFINITON WORLD ELECTRONIC S.L.

C/Baza 349, naves 4-6

Polígono Juncaril

18220 ALBOLOTE (Granada)

e-mail: [e-mail]

INFINITON

INFINITON

WORLD ELECTRONIC
