MANUAL DE USUARIO SAFARI 1000 LITE PHONIC

Electrónica Avanzada. Fiabilidad Avanzada....1

Características....1

Componentes Incluidos....1

Componentes Opcionales....1

Vista Frontal....2

Vista Lateral....2

Reproducción....3

Registro....3

Micrófonos Inalámbricos....3

Remplazando la Batería....4

Operación......4

Especificaciones....5

Especificaciones Inalámbricos....5

APÉNDICE

DIMENSIONES....1

Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso.

INSTRUCCIONES DE SEGURIDAD

1. Lea estas instrucciones antes de operar este aparato.

2. Mantenga este instructivo para futuras referencias.

3. Preste atención a todas las advertencias para asegurar una operación adecuada.

4. Siga todas las instrucciones indicadas en este instructivo.

5. No utilize este aparato cerca del agua o en lugares donde se puedan dar condensaciones.

6. Limpie solamente con lienzos secos. No utilice aerosol ni limpiadores líquidos. Desconecte este aparato antes de limpiarlo.

7. No bloque ninguna de las aberturas de ventilación. Instale según las instrucciones del fabricante.

8. No lo instale cerca de cualquier fuente de calor como radiadores, registros de calor, estufas, u otro aparato (incluyendo amplificadores) que produzcan calor.

9. No deshaga la opción de seguridad del plug polarizado o aterrizado. Una clavija polarizada tiene dos cuchillas una más grade que la otra. Una clavija del tipo polarizado tiene dos cuchillas y un diente.

La cuchilla más ancha o el tercer diente esta incluido para su seguridad. Si esta clavija no se acomoda en su toma corriente, consulte un electricista para que cambie el toma corriente obsoleto.

1. Proteja el cable de electricidad de ser pisado o picado particularmente en la clavija, los receptaculos y en el punto donde estos salgan del aparato. No pise los cables de alimentación de AC.

2. Utilice solamente accesorios o demás cosas especificadas por el fabricante.

3. Transporte solamente con un carro, pedestal, tripie

abrazaderas o mesas espedicifadas por el fabricante, o incluidas con el aparato. Si se utiliza un carro, tenga precaución cuando mueva el carro con el aparato para evitar lesicio de cualquier tipo.

1. Desconecte este aparato durante tormentas eléctricas o cuando no se ocupe en periodos largos de tiempo.

2. Refiera todo el servicio al personal calificado. Se requiere de servicio cuando el aparato a sido dañado en cualquier manera, por ejemplo cuando el cable de alimentación de voltaje o la clavija han sido dañados, si se ha derramado líquido o si algun objeto a caído en el aparato, o si el aparato ha sido expuesto a la lluvia o a la humedad, no funcione normalmente o si ha sufrido una caída.

PRECAUCION

RIESGO DE SHOCK ELECTRICO NO ABRIR

PRECAUCION: PARA REDUCIR EL RIESGO DE SHOCK ELECTRICO NO REMUEVA LA TAPA (O LA CUBIERTA) NO HAY REFACCIONES DENTRO MANDE A SERVICIO CON EL PERSONAL CALIFICADO

El simbolo con una flecha encerrado en un triangulo equilátero, es para alertar al usuario de la presencia de "voltaje peligroso" no aislado dentro del chasis del producto que pudiera ser de magnitud suficiente para constituir un riesgo de shock eléctrico a las personas.

El punto de exclamación dentro de un triangulo equilátero es para alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento (servicio) en la literatura que acompaña el equipo.

ADVERTENCIA: Para reducir el riesgo de shock o fuego eléctrico no exponga este aparato a la lluvia o a la humedad.

PRECAUCION: No use controles, ajustes, no realice procedimientos diferentes a los especificados, esto puede resultar en una peligrosa exposición a la radiación.

PHONIC

Introducción

El Safari 1000 de Phonic es la última solución en sonido compacta con batería potenciada. Potenciada con amplificadores de clase D avanzado que ofrece 25 Watts de demanda, el Safari 1000 puede alcanzar a un público más de 100 personas. Con un peso liviano de 1.9kg, esta unidad está diseñada para excelente portabilidad.

La construcción polímero del Safari, con esquinas redondas y un sistema interno de refuerzo maximiza la estructura, permitiendo al Safari en para ser empleado en usos duros. El circuito electrónico del dispositivo, incluye un amplificador, batería y suministro de potencia de alta clase. El sistema de batería eficiente puede operar 8 a 10 horas en carga completa. El mezclador integrado tiene opciones de entrada versátiles, incluyendo tomas de 6.35mm y mini-estéreo.

Finalmente, las opciones como auto-escaneo de micrófonos inalámbricos de Phonic, reproductoras & grabadoras CD/USB, y grabadora USB ofrece al usuario la flexibilidad de configurar el Safari 1000 con la perfecta solución a medida. Siendo usted un vendedor en la calle, un músico, un catedrático o profesional de negocios, el sólido, versátil y potenciado Safari 1000 es su mejor sistema portable

Electrónica Avanzada. Fiabilidad Avanzada.

Los ingenieros de Phonic han diseñado el Safari 1000 para máxima fiabilidad y durabilidad. Desde la fecha de su lanzamiento, el suministro potenciado, amplificador y circuitos de batería del Safari han durado más de 1000 horas en ejecuciones vivas y pruebas de laboratorio. Nivel de fiabilidad garantizada, desde estados sobrecalentados, habitaciones bajo cero y cámaras de alta humedad, pruebas rigurosas de pruebas de caída hasta sobrecarga de voltaje eléctrico, el Safari ya ha visto todo.

Carácterísticas

• Ultra-durable y ligero (1,9 kg) de todo-en-una solución de sonido de batería alimentado
• Tecnología de amplificador de 50 vatios Clase D
• Resistente a los golpes carcasa de polímero
• Altavoz de gama completa 5.25" para un sonido claro y conciso
• Conectores mini entrada estéreo TRS de 6.35mm
• Conector de salida Mini-estéreo para una operación prolongada
• Respuesta de frecuencia plana entre 50Hz y 18kHz
• Hasta 10 horas de funcionamiento que funcionan a 80% de capacidad
• Correa para el hombro para facilitar la movilidad entre lugares o cuando está en uso
• LED en la cubierta frontal para iluminar las zonas oscuras
• Tono de aviso integrado para anuncios y discursos públicos
• Sirena de alarma para su uso en situaciones de emergencia
• Bolsa de plástico opcional para uso en mal tiempo

Safari 1000M también cuenta con:

• Grabadora USB para grabar y reproducir hasta y desde unidades flash USB
• Sistema de micrófono inalámbrico avanzado con la tecnología Auto-Scan

Componentes Incluidos:

• Unidad Safari 1000
• Cable de potencia DC
- Manual del Usuario

Opciones y accesorios

Sistema Inalámbrico de Mano (WM-1S)

Sistema Inalámbrico Auricular (WH-1S)

Opciones de combinaciones

Safari 1000 Lite incluye:

▶ Unidad de base Safari 1000 Lite
- Micrófono con cable en espiral
▶ Cubierta contra el polvo
▶ Correa para el hombro

Safari 1000M incluye:

▶ Unidad de base Safari 1000M
- Sistema de micrófono de mano inalámbrico WM-1S
▶ Módulo de Reproducción USB y grabación
▶ Cubierta contra el polvo
▶ Correa para el hombro

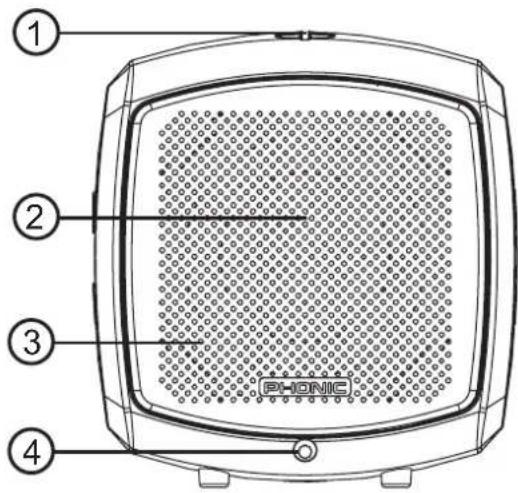

Vista Frontal

1. Interruptor LED y manija de montaje superior
2. Altavoz de rango completo
3. Protección frontal para altavoz
4. Luz LED

Vista Lateral

1. Indicadores de estado de la batería

El Safari 1000 tiene un indicador de estado de la batería de 4 LED. Cuando la batería si está lleno, el verde "100%" LED se mostrará. También hay indicadores que indican una carga 75%, 50% y 25%.

2. LED de encendido

EI LED "Power" azul se iluminará cuando el Safari 1000 se activa.

3. Botón de Alarma

Pulsando este botón, el Safari 1000 emitirá un tono de alarma. Esto es ideal en situaciones de emergencia y cuando se trata de llamar la atención.

4. Entrada de micrófono

Esta entrada acepta entradas Jack de 6.35mm y es ideal para la conexión de micrófonos.

5. Control de Mic

Este control giratorio ajusta el nivel de entrada de la toma de entrada de micrófono.

6. Entrada de Línea

Esta "entrada de línea 1/8 mini-estéreo es ideal para la conexión de dispositivos como reproductores de MP3 y CD.

7. Control de la línea

Este control giratorio le permitirá ajustar el volumen de la toma de entrada de línea.

8. Salida de línea

Este jack de salida 1/8" es perfecto para la conexión de dispositivos de grabación, tales como los ordenadores PC y grabadores de MP3.

9. Puerto de carga de CC (Posterior)

Conecte el adaptador de energía DC incluido a este puerto para cargar el Safari 1000. La clavija del adaptador de corriente debe estar conectada a una toma de corriente adecuada alimentación de CA.

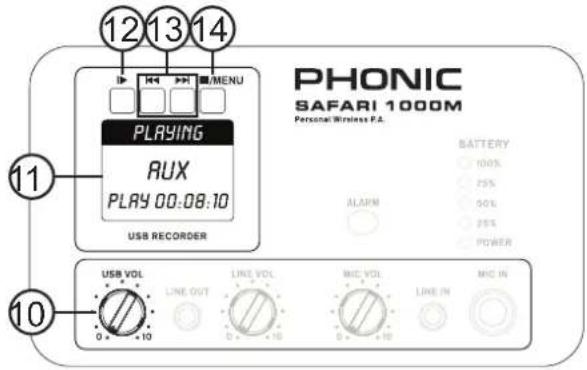

Safari 1000M

10. Control de Nivel de USB

Utilice este control giratorio para ajustar el nivel del audio reproducido por el reproductor / Grabadora MP3.

11. Pantallas USB Drive

En la pantallas USB se mostrará el número de pista de la pista seleccionada / en reproduccion y el tiempo en segundos.

12. Reproducir / Pausa

Este botón permitirá a los usuarios reproducir archivos e insertar una pausa de una unidad flash USB.

13. Botones Hacia atrás / adelante

Estos botones se utilizan para alternar entre las pistas. Mantenga pulsado uno de estos botones le permiten saltar hacia adelante y hacia atrás en la pista.

14. Detener / Menú

Pulse este botón para detener la reproducción. Pulse de nuevo para acceder al menú principal de la unidad USB (para ajustar el archivo y las opciones de repetición).

15. Reproductor USB (Posterior)

Conectar la unidad flash USB a esta entrada. Una vez que el disco esté conectado, los archivos de inicio y la primera pista aparecerá en la pantalla en pausa. Phonic recomienda que el USB sea de formato FAT-32.

El reproductor USB soporta la reproducción WAV, WMA y MP3 a través de USB

1. Encienda el dispositivo.
2. Inserte un formato correcto (FAT32) unidad flash USB.
3. En el menú principal, seleccione "Reproducir" y pulse el botón PLAY.
4. Presione el botón PLAY para reproducir la pista actual, o los botones << >> para saltar hacia adelante y hacia atrás entre las pistas.
5. Presione el botón MENU mientras está en el modo de reproducción para acceder al explorador de archivos, eliminar funciones de archivo, modo de repetición y control de volumen.
6. Pulse y mantenga pulsado el botón MENU durante tres segundos para salir del modo de reproducción y volver al menú principal.

Carpetas - Libremente navegar por las canciones de cada carpeta en el disco flash USB con los botones << y >>. Pulse el botón PLAY para seleccionar, pulse el botón MENU para volver.

Modo de Repetición - Hay 4 modos de repetición disponibles.

No Repeat - Juega cada archivo de la carpeta actual o de la raíz por una vez.

Repeat one - Constantemente repetir canción seleccionada.

Repeat Folder - Constantemente repite toda la canción en la carpeta determinada o raíz.

Random - Permite la reproducción aleatoria de los archivos en la carpeta o raíz actual.

Registro

Los usuarios pueden grabar en formato WAV de alta calidad

1. Encienda el dispositivo.
2. Inserte un formato correcto unidad flash USB (FAT32).
3. En el menú principal, seleccione "Record" y pulse el botón PLAY para entrar en el modo de grabación.
4. Seleccione entre los 192 kbit / s de los modos de grabación WAV de 128 kbit / s y presione el botón PLAY.
5. Modo de grabación se iniciará en modo de espera / pausa. Pulse el botón Play / Pause para empezar a grabar. La unidad guardará el archivo grabado en el directorio RECORD en el dispositivo USB.
6. Pulse el botón Reproducir / Pausa para detener la grabación. Al pulsar el botón de reproducción / pausa, volverá a activarse la grabación desde la posición en que se detuvo.
7. Presione el botón MENU en cualquier momento para guardar la grabación. Una vez que se guarda la grabación, el sistema saltará automáticamente a la siguiente pista.
8. Para salir del modo de reproducción y volver al menú principal, presione y mantenga presionado el botón MENU durante tres segundos.

NOTA: El control giratorio USB ajustará el nivel de reproducción solamente y no afectará a los niveles de grabación. Los controles sólo nivel que afectarán el nivel de grabación son las que se encuentran en los canales de entrada individuales.

Micrófonos Inalámbricos (Safari 1000M)

Auto Escaneo de Un Solo Toque

1. Encienda el receptor inalámbrico Safari One-Touch Autoscan (WR-1) girando la perilla de volumen en sentido horario. Usted debe escuchar un sonido de clic del botón.
2. Encendido su micrófono de mano (WM-1) o de la unidad de petaca (WB-1)
3. Sostenga el WM-1 / WB-1 cerca contra el receptor WR-1 y pulse el botón Escanear de la WR-1 durante 4 a 5 segundos hasta que los dígitos LED de canal numéricos comienzan a cambiar de forma automática, lo que indica que la exploración automática es encontrar el mejor canal inalámbrico.

1. El proceso de exploración automática se termina cuando la pantalla LED se detiene en el canal óptimo. En este punto, los LED de RF se activarán. Si los LED de RF en el WR-1 no se encienden, la conexión no se ha establecido con éxito. Para reforzar la conexión, haga clic en el botón de bloqueo mientras se mantiene el WM-1 o WB-1 cerca del receptor.
2. Tras una conexión satisfactoria, los LEDs AF del WR-1 se activará mientras habla por el micrófono.

Escaneo Manual

1. Encienda el receptor inalámbrico Autoscan Safari (WR-1) y el transmisor de micrófono (WM-1 o WB-1).
2. Presione el botón Escanear de la WR-1 durante 2 segundos. Los LED numéricos del WR-1 comenzarán a parpadear. Para seleccionar manualmente la frecuencia, continúe haciendo clic en el botón Scan hasta llegar al canal deseado.
3. Sostenga el WM-1 / WB-1 cerca contra el receptor y presione el botón de bloqueo para confirmar el canal y establecer el vínculo entre el transmisor y el receptor de micrófono. En este punto, los LED de RF se activará y los LEDs AF responderá a la señal del micrófono. Si no se establece la conexión, vuelva a intentar el proceso manual o exploración automática.

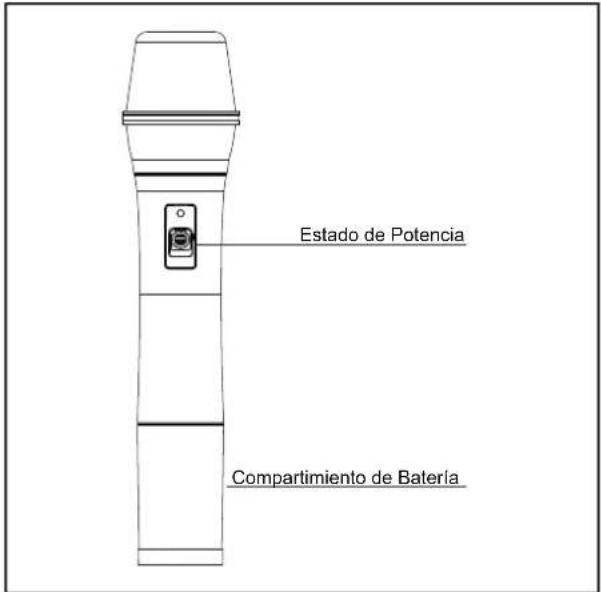

Remplazando la Batería

Handheld Microphone-Micrófono de Mano

Especificaciones

	Safari 1000M Safari 1000 Lite
Tecnología de amplificador	Clase D	Clase D
Potencia de salida	50 vatios pico / 25 vatios RMS	50 vatios pico / 25 vatios RMS
Tecnología de energía	Cambio	Cambio
Conductor	5.25 "Full Range	5.25 "Full Range
Respuesta de frecuencia	50 Hz - 18 kHz	50 Hz - 18 kHz
Entrada	1/4 "TRS y mini-equipo de música	1/4 "TRS y mini-equipo de música
Salida	Mini-estéreo	Mini-estéreo
Indicador de batería	Indicador de 4 fases	Indicador de 4 fases
Material del cuerpo	polímero moldeado	polímero moldeado
Grabadora USB / reproductor	Grabación: WAV; Reproducción: MP3/WAV	No Incluido
Micrófono	Inalámbrico UHF Micrófono con exploración automática, control de volumen	Micrófono con cable de 3' de caracol
Batería Spec Litio 14.8V 2.6AH	Litio 14.8V 2.6AH
Funcionamiento con batería Tiempo	10 horas a la salida 80%	10 horas a la salida 80%
Dimensiones (H x W x D)	170 x 156 x 280 mm (6,7 "x 5,5" x 11")	170 x 156 x 280 mm (6,7 "x 5,5" x 11")
Peso	1,9 kg (4,1 libras)	1,7 kg (3,7 libras)

Especificaciones de Transmisor Inalámbrico

	WM-1 (Transmisor de Mano) WB-1 (Transmisor Beltpack)
Gama de Frecuencia 500-875MHz (Seleccionable) 500-875MHz (Seleccionable)
Material construcción ABS ABS
Ancho de Banda 25MHz 25MHz
Emisiones Espuria <-55dBc <-55dBc
Máx. Gama de Desvío ±68KHz ±68KHz
Máximo Nivel de Entrada 148dB SPL 148dB SPL
Batería	AAx2 Alcalina, >8hr duración de batería	AAx2 Alcalina, >8hr duración de batería

Especificaciones de Recibidor Inalámbrico

	WR-1 (Recibidor Inalámbrico)
Gama de Frecuencia	500-875MHz (Seleccionable)
Modo de Oscilación	PLL sintetizado
Ancho de Banda	25MHz
Canales Predeterminados	16 canales Sin-interferencia
Modo de Recibidor	Tecnología de diversidad contratada por CPU
Control de Silenciador Control silenciador automático optimizado
Pantalla	Canal de pantalla LED, 4 pantallas LED RF, 4 pantallas LED AF
Sensitibilidad	6dBμV, at S/N>80dB
Máx. Gama de Desviación	±68KHz
Emisiones Espuria	<80dB
Respuesta de Frecuencia	50Hz~16KHz
S/N Relación	>100dBA
T.H.D.	<0.5% @ 1KHz (Dev.=40KHz)
Salida AF	300mV rms
Suministro de Potencia	DC 12~15V
Consumo de Corriente	<190 mA
Temperatura Operacional	-10~60°C

NOTAS: Favor de contactar con su vendedor representante para seleccionar la frecuencia óptima de su región

SERVICE AND REPAIR

Measurements are shown in mm/inches. Todas las medidas están mostradas en mm/pulgadas.

PHONIC

WWW.PHONIC.COM
