RF-96 - Radio ELBE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio FM portátil mini
Marca	ELBE
Modelo	RF-96
Dimensiones	80 x 28 x 20 mm
Alimentación	2 pilas AAA 1.5V
Rango de frecuencia	FM 87.5 - 108 MHz
Sensibilidad de recepción	5 dB
Potencia de salida máxima	2.4 mW
Corriente máxima	26 mA
Separación estéreo	≥ 32 dB
Distorsión	≤ 1%
Conector para auriculares	3.5 mm estéreo
Impedancia de auriculares	32 Ω
Emisoras presintonizadas	20 (máx.)
Niveles de volumen	16 (00 a 15)
Pantalla	LCD de 1,1 pulgadas (frecuencia, volumen, memoria)
Escaneo automático y almacenamiento	Sí
Sintonización manual	Sí (pasos de 0.1 MHz o búsqueda automática)
Memoria de última emisora	Sí
Garantía	3 años
Contenido de la caja	Radio, bolsa de transporte, manual, correa colgante, auriculares estéreo intrauditivos

Preguntas frecuentes - RF-96 ELBE

¿Cómo enciendo la radio ELBE RF-96?

Presione el botón de encendido/apagado (marcado con un icono de encendido) ubicado en la parte superior de la radio. La pantalla LCD mostrará 'On'. Para apagar, presione el mismo botón de nuevo.

¿Qué pilas usa la RF-96 y cómo instalarlas?

La radio usa dos pilas AAA 1.5V. Deslice la tapa de las pilas (⑦) hacia abajo, inserte las pilas siguiendo las marcas de polaridad (+/-), luego cierre la tapa.

¿Por qué necesito conectar auriculares para escuchar la radio?

El cable del auricular actúa como antena FM. Sin auriculares conectados al conector de 3.5 mm (⑧), la radio no puede recibir señales FM correctamente. Conecte siempre los auriculares incluidos o cualquier auricular compatible.

¿Cómo puedo escanear y almacenar emisoras automáticamente?

Mantenga presionado el botón MODE (③) durante más de un segundo. La radio escaneará de 87.5 a 108 MHz y almacenará automáticamente hasta 20 emisoras. El escaneo se puede interrumpir presionando cualquier botón.

¿Cómo sintonizo manualmente una frecuencia específica?

Presione brevemente MODE para ingresar al modo de sintonización manual (el símbolo FM parpadea). Use los botones + (⑥) y - (⑤) para ajustar la frecuencia en pasos de 0.1 MHz. Para búsqueda automática, mantenga presionado + o - para escanear la siguiente emisora fuerte.

¿Cuántos niveles de volumen hay disponibles y cómo ajustarlos?

Hay 16 niveles de volumen de 00 a 15. En modo de reproducción (FM estable), presione brevemente + o - para ajustar un paso, o mantenga presionado para ajuste rápido.

¿Cómo almaceno manualmente una emisora en una presintonía?

Sintonice la emisora deseada, luego mantenga presionado MEM (④) durante un segundo. Use + o - para seleccionar una ranura de presintonía (P01-P20), luego presione MEM nuevamente para confirmar.

¿Cómo recupero una emisora presintonizada?

Presione brevemente MEM. La pantalla LCD muestra 'PRESET' y el número de ranura (P01-P20). Use + o - para recorrer las emisoras almacenadas y seleccionar una.

¿Qué significa el indicador de batería baja?

Cuando el símbolo de batería aparece debajo de 'MHz' en la pantalla LCD o el volumen se vuelve inestable, es momento de reemplazar ambas pilas. No mezcle pilas viejas y nuevas. Retire las pilas si no las usa durante mucho tiempo para evitar fugas.

¿Cómo limpiar la radio si se produce una fuga de la pila?

Si las pilas tienen fugas, use un paño suave para limpiar el electrolito de los contactos de la pila. Retire la pila dañada e inserte una nueva. Evite el contacto con la piel. Para otras limpiezas, use un paño suave y seco.

MANUAL DE USUARIO RF-96 ELBE

MANUAL DE INSTRUCCIONES

RADIO MINI ELBE RF-96

Gracias por adquirir la radio FM miniportátil ELBE. Esta es una radio pequeña con sintonizador FM y estilo retro que se puede llevar fácilmente. Este producto dispone de un chip DSP procesador digital y puede recibir señales FM de forma estable y sin interferencias. La pantalla LCD de 1.1 pulgadas y los botones de ajuste sencillos, proporcionarán una gran experiencia. Lea este manual antes del primero uso y guárdelo para futuras consultas.

Contenido:

Radio RF-96, bolsa de transporte, manual de instrucciones, correa para colgar, auricular estéreo intrauditivo.

Especificaciones:

• La radio RF-96 ELBE dispone de las siguientes funciones:
• Dos modos de memorización de emisoras, incluyendo el escaneo y memorización automáticos y la búsqueda (manual o automática) con memorización manual posterior.
• Espacio para memorizar 20 emisoras.
• Memoria de ultima emisora sintonizada. Al encender la radio, reproducirá la última emisora sintonizada antes de apagarse.
• Pantalla LCD: Puede mostrar la frecuencia, el volumen y el número de memoria de las emisoras.

Características:

Características técnicas
Rango de frecuencia	Sensibilidad de recepción
FM: 87.5-108MHz	5dB
Dimensiones: 80x28x20mm
Baterías: 2ud del tipo AAA 1.5V
Tensión mínima de operación: 2.2V
Potencia máxima de salida: 2.4MW
Intensidad de corriente máxima: 26MA
Separación estéreo: ≥32DB
Grado de distorsión: ≤1%
Auriculares incluidos: Φ3.5MM/32ΩX2

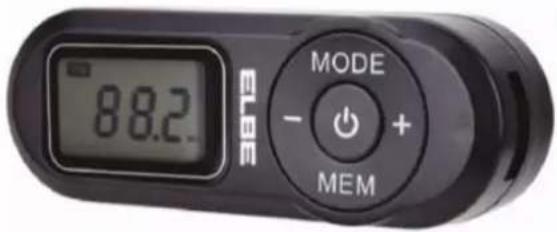

Vista exterior y teclas de función:

① Pantalla LCD.
② Rotón de encendido/apagado.
③ MODE: Escaneo automático con almacenamiento de emisoras / Selección manual de emisoras y almacenamiento manual.
④ MEM: Memorizar y acceder manualmente a las emisoras.
⑤ —: volumen-, seleccionar emisora -, acceso a memoria -
⑥ + : volumen+, seleccionar emisora +, acceso a memoria +
⑦ Tapa de la batería.
⑧ : Conector Jack 3.5mm para auriculares.
⑨ Orificio para correa.

Detalles de funcionamiento:

1. Presione el indicador ||▷ en la tapa de la batería y deslícelo hacia la derecha para instalar las dos baterías de tipo AAA de 1.5V. en la radio correctamente. Posteriormente vuelva a cerrar la tapa. Antes de encender la radio, conecte los auriculares (incluidos) en el conector de 3.5mm en el extremo de la radio indicado con el símbolo “ ” (el auricular hace la función de antena receptora para la radio radio).

2. Botón de encendido/apagado: Presione el botón “ ⊙” y la radio se encenderá. La pantalla LCD mostrará “On” (encendida). Cuando la radio se encuentre encendida, presionando nuevamente el botón ⊙, la radio se apagará.

3. MODE: Búsqueda y almacenamiento de emisoras automáticos / selección manual de emisoras / cambio entre modo búsqueda y modo reproducción.

Operaciones para la búsqueda y almacenamiento automáticos:

Presione el botón MODE durante más de un segundo y la radio empezará el auto escaneo con almacenamiento automático de emisoras. Durante este proceso, el símbolo “FM” se mostrará en la esquina superior izquierda de la pantalla LCD y la palabra “PRESET” (almacenamiento) se mostrará en la parte de debajo de la pantalla. El símbolo SCAN parpadeará y la frecuencia será escaneada automáticamente desde la más baja 87.5 Mhz hasta la más alta 108 Mhz. Durante este proceso, si presiona algún otro botón, interrumpirá el escaneo. Pueden almacenarse hasta un máximo de 20 emisoras.

Después de terminar el proceso de auto escaneo y memorización, la radio mostrará y reproducirá la primera emisora memorizada con señal.

Cambio entre el modo de sintonización manual por intervalos o por tonos:

Tras conectar la radio, presione brevemente una vez el botón MODE para entrar en el modo de sintonización manual. En este modo el símbolo "FM" parpadeará en la pantalla.

Cuando el símbolo “FM” está parpadeando, los botones + y - incrementarán la frecuencia o la reducirán. Si se presionan los botones + y - con una pulsación corta, la radio subirá o bajará de frecuencia en intervalos de 0.1 Mhz. Por el contrario, si se presionan durante un segundo los botones + y -, la radio buscará hacia arriba o hacia abajo en el dial la siguiente emisora que tenga señal sintonizable, tras lo cual detendrá la búsqueda y empezará a reproducir la emisora recientemente encontrada mostrando la frecuencia en la pantalla LCD.

1. Modo de reproducción

Tras terminar el modo de sintonización manual, presione brevemente el botón MODE y el símbolo "FM" dejará de parpadear en la pantalla LCD y se mostrará fijo. A partir de ese momento, si presiona los botones + o - podrá subir o bajar el volumen de la radio.

Este modelo RF-96 dispone de 16 niveles de volumen: desde 00 hasta 15. El usuario puede escoger el nivel de su preferencia.

Si presiona brevemente los botones + o -, podrá subir o bajar el volumen de 1 en 1. Si presiona durante más de un segundo los botones + y -, podrá ajustar el volumen rápidamente.

Botones + y -: Suben o bajan la frecuencia seleccionada, el volumen o la emisora memorizada seleccionada.

En el modo sintonización: aumentan o disminuyen la frecuencia seleccionada.

Enel modo reproducción: aumentan o disminuyen el volumen seleccionado.

En el modo memoria de emisora: sube o baja la memoria de emisora seleccionada.

1. MEM: Almacena manualmente una emisora / accede a una emisora.

Almacena manualmente emisoras: Presione durante un segundo el botón MEM y en la pantalla LCD se mostrará P01...P20 (indica la posición de memoria), y el indicador "PRESET" comenzará a parpadear. Presione los botones

+ y – para seleccionar la posición de memoria donde va a memorizar la emisora. Después de seleccionar esa posición, presione el botón MEM de nuevo para confirmar la operación y dejar la emisora grabada en dicha posición de memoria.

Acceso manual a las emisoras: Después de que las emisoras están grabadas en memoria, presione brevemente el botón MEM y en la pantalla LCD se mostrará PRESET P01...P20. Presione los botones + y – para seleccionar la posición de memoria que usted quiera y la radio comenzará a reproducir la emisora grabada en esa posición de memoria.

Recomendaciones de seguridad

• Cuando esté escuchando la radio, si el volumen se vuelve inestable y en la pantalla LCD aparece el símbolo de batería baja (debajo de la palabra Mhz) o empieza a verse la imagen muy débil, significa que es el momento de sustituir las baterías.
• No mezcle baterías usadas con nuevas.
• Cuando no vaya a utilizar la radio durante largo tiempo, por favor extraiga la batería para evitar que se puedan sulfatar los conectores y dañar su radio.
• Si alguna de las baterías ha perdido líquido, use un trapo suave para limpiar el electrolito de los conectores y extraiga la batería dañada de su radio sustituyéndola por una batería en perfecto estado.

Condiciones de garantía:

• Esta radio dispone de una garantía de 3 años a partir de la fecha de la factura de compra del equipo.
• Estarán exentos de garantía aquellos dispositivos cuya avería haya sido producida por un uso indebido del mismo. También aquellos equipos que hayan sido manipulados por el usuario o bien por un servicio postventa ajeno al listado de Servicios Técnicos oficiales de ELBE.

- La validez de la garantía estará vinculada a la factura de compra o ticket

Dispositivo Fabricado en R.P.C Importado por River International S.A.

Datos de contacto Servicio Postventa ELBE España:

e-mail de contacto: [e-mail]

Web: www.elbeproducts.es

Reciclaje y desechado del producto:

Esta radio ha sido diseñada y fabricada con materiales de alta calidad, reciclables y reutilizables. El símbolo dibujado a continuación indica que, al final de su vida útil, el equipamiento eléctrico y electrónico deben ser desechados por separado y no debe hacerse junto con desperdicios domésticos. Deseche esta radio en un punto de reciclado / recogida de desperdicios. En la Unión Europea hay sistemas de recogida específicos para los desechos eléctricos y electrónicos usados.

ELBE

USER MANUAL

MINI RADIO RF-96
