Tipo de producto	Kit de instalación de radio para automóvil
Marca	Metra
Modelo	95-9011HG
Acabado	Pintado en negro brillante de alto brillo
Provisión de radio	ISO DIN Doble DIN (DDIN)
Compatibilidad con el vehículo	Volkswagen 2005 en adelante (modelos seleccionados)
Componentes del kit	Carcasa de radio, soportes ISO DDIN, placa de recorte DDIN
Cableado y antena	Se venden por separado; arneses y adaptadores compatibles disponibles
Herramientas necesarias	Herramienta para quitar paneles, destornillador Phillips, llave de vaso
Dimensiones (aprox.)	Tamaño de apertura de radio doble DIN estándar
Peso (aprox.)	0.5 kg (1.1 libras)
Material	Plástico ABS con pintura resistente a rayones
Tipo de instalación	Montaje en tablero; reemplaza la radio de fábrica
Precauciones de seguridad	Desconecte la batería antes de la instalación; pruebe con el equipo de fábrica conectado
Instrucciones de cuidado	Limpiar con un paño suave y seco; evite abrasivos
Disponibilidad de piezas de repuesto	Comuníquese con Metra o visite MetraOnline.com
Reparabilidad	No reparable por el usuario; reemplazar si está dañado
Garantía	Consulte el empaque del producto o a Metra
Soporte técnico	Teléfono: 386-257-1186 ext. 8300; Correo electrónico: [e-mail]

Preguntas frecuentes - 95-9011HG Metra

¿Qué vehículos son compatibles con el kit Metra 95-9011HG?

El kit es compatible con modelos Volkswagen desde 2005 en adelante, incluyendo Beetle (2012-2019), CC (2009-2017), EOS (2007-2016), GTI (2006-2014), Golf/R (2010-2014), Jetta (2005-2018), Passat (2006 en adelante), Tiguan (2009-2017) y más. Consulte MetraOnline.com para conocer las aplicaciones más recientes.

¿Cuál es la diferencia entre el 95-9011B y el 95-9011HG?

El 95-9011B tiene un acabado negro mate resistente a rayones, mientras que el 95-9011HG tiene un acabado pintado en negro brillante de alto brillo. Ambos proporcionan el mismo ajuste y función.

¿El kit incluye arneses de cableado o adaptadores de antena?

No, los arneses de cableado y los adaptadores de antena se venden por separado. Visite metraonline.com para encontrar opciones compatibles para su vehículo específico.

¿Qué herramientas se necesitan para la instalación?

Necesitará una herramienta para quitar paneles, un destornillador Phillips y una llave de vaso. Algunos vehículos pueden requerir un destornillador Torx T-20.

¿Puedo instalar una radio de mercado secundario de un solo DIN con este kit?

Este kit está diseñado para radios ISO DDIN (doble DIN). Para la instalación de un solo DIN, necesitaría un adaptador diferente o una placa de recorte.

¿Cómo desmonto el tablero para la instalación?

El desmontaje del tablero varía según el modelo. El manual proporciona instrucciones paso a paso con figuras para cada vehículo. Generalmente, debe quitar los paneles de recorte, desatornillar los tornillos Torx T-20 y desconectar la radio de fábrica. Siempre desconecte la batería primero.

¿Qué debo hacer si tengo dificultades durante la instalación?

Vuelva a verificar el folleto de instrucciones. Si los problemas persisten, comuníquese con Soporte técnico de Metra al 386-257-1186 ext. 8300 o [e-mail]. Tenga el vehículo desarmado y listo para la solución de problemas.

¿El kit se puede pintar?

El 95-9011HG viene pre-pintado en negro brillante de alto brillo. Si necesita un color personalizado, la versión 95-9011B en negro mate puede ser más adecuada para pintar, pero no se recomienda pintar la versión brillante ya que puede afectar el acabado.

¿Puedo devolver el kit si no se ajusta a mi vehículo?

La política de devolución depende del minorista. Metra recomienda verificar la compatibilidad en MetraOnline.com antes de la compra. Si tiene preguntas, comuníquese con su soporte técnico.

¿El kit viene con instrucciones de instalación?

Sí, se incluye un manual impreso y se puede descargar una versión en PDF desde notice-facile.com o el sitio web de Metra. El manual incluye guías de desmontaje del tablero para múltiples modelos VW.

MANUAL DE USUARIO 95-9011HG Metra

- A) Carcasa del radio - B) Soportes ISO DDIN - C) Placa de moldura DDIN

A

Visite HetraOnline.com para obtener información más detallada sobre el producto y aplicaciones actualizadas específicas para vehículos.

CARACTERÍSTICAS DEL KIT

• Provisión de radio doble ISO DIN
  • 95-9011B - Negro mate resistente a los arañazos
  • 95-9011HG - Pintado negro brillante

APLICACIONES

Beetle ......2012-2019 Jetta SportWagen ......
CC 2009-2017 2010-2014
EOS 2007-2016
GTI 2006-2014 Passat 2006 y mas
Golf, Golf R .....2010-2014 R32 .....2007-2008
Jetta 2005-2018 Rabbit 2007-2009
Jetta GLI .....2006-2018 Tiguan .....2009-2017

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado)

Arnés de cableado: visite metraonline.com para ver las opciones de cableado Adaptador de antena: visite metraonline.com para conocer las opciones de adaptador de antena

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Llave del tubo

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

DESMONTAJE DEL TABLEROINDICE

Desmontaje del tablero

-. Jetta GLI 2006-2018....2-3
-. GTI 2006-2009 2-3
- . New Jetta 2005-2010....2-3
- Rabbit 2007-2009....2-3
- . R32 2007-2008....2-3
-. Jetta 2011-2018 ....3
- . CC 2009-2017 .... 3
-. Passat 2006-2010 ....3
-. Passat 2012-up....3
-. Jetta SportWagen 2010-2014 .... 3
-. Jetta GLI 2012-up ....3
-. Golf, Golf R 2010-2014....3
-. GTI 2010 y mas....3
-.Tiguan 2009-2017 4
-. EOS 2007-2016....4
-. Beetle 2012-2019....5

Ensamble del kit....6

New Jetta 2005-2010,

Jetta GLI 2006-2018, GTI 2006-2009

Rabbit 2007-2009, R32 2007-2008

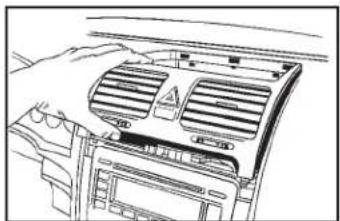

1. Desenganche y quite la rejilla del centro superior del tablero. (Figura A)

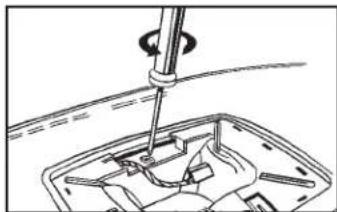

2. Quite el tornillo Torx T-20 del inserto negro debajo de la rejilla que quitó en el paso uno. (Figura B)
3. Quite el inserto. (Figura C)
4. Quite los dos tornillos Torx T-20 de abajo del inserto negro que quitó en el paso dos. (Figura D)

Continua en la siguiente pagina

1. Desenganche y quite la rejilla del centro superior del tablero. (Figura E)
2. Quite el tornillo Torx T-20 del inserto negro debajo de la rejilla que quitó en el paso uno. (Figura F)
3. Quite el inserto. (Figura G)
4. Quite los dos tornillos Torx T-20 de abajo del inserto negro que quitó en el paso dos. (Figura H)

Continúe con el ensamble del kit

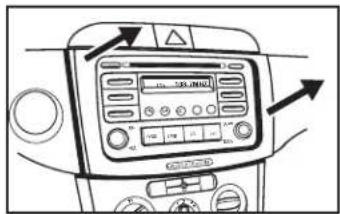

1. Desenganche y quite el panel de la moldura que rodea el radio. (Figura A)
2. Quite los (4) tornillos Torx T-20 para quitar el radio.

Continúe con el ensamble del kit

Jetta GLI 2012y mas

1. Desenganche y quite el panel de la moldura que rodea el radio. (Figura A)
2. Quite los (4) tornillos Torx T-20 para quitar el radio.

Continúe con el ensamble del kit

Passat 2012 y mas

1. Desenganche y quite el panel de la moldura que rodea el radio. (Figura A)
2. Quite los (4) tornillos Torx T-20 para quitar el radio.

Continúe con el ensamble del kit

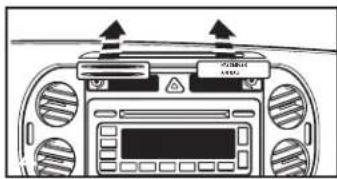

1. Desenganche y quite el panel del foco de la bolsa de aire del pasajero a la derecha del botón de las luces intermitentes. (Figura A)
2. Desenganche y quite el panel que tiene dos ranuras a la izquierda del botón de las luces intermitentes. (Figura A)
3. Quite los (2) tornillos Torx T-20 expuestos detrás de los dos paneles que quitó en los dos pasos anteriores. (Figura B)

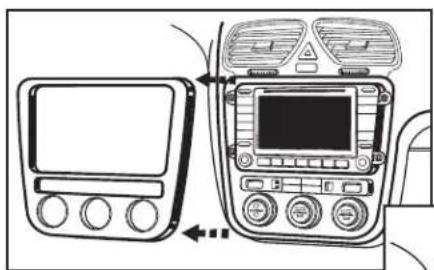

4. Desenganche y quite el panel de moldura que rodea el radio. (Figura C)
5. Quite los (4) tornillos Torx T-20 que sujetan el radio. Desconecte y quite el radio. (Figura D)
   Continúe con el ensamble del kit

1. Desenganche y quite el panel de la moldura del radio. (Figura A)

2. Quite los (4) tornillos que sujetan el radio. Desconecte y quite el radio. (Figura B)

Continúe con el ensamble del kit

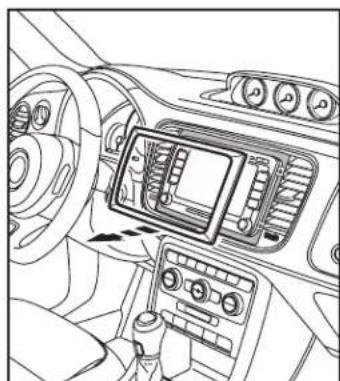

1. Desenganche y quite la pequeña moldura que rodea el radio. (Figura A)
2. Desenganche y quite la moldura más grande que rodea el radio, incluyendo las rejillas del aire acondicionado. (Figura B)
3. Quite los (4) tornillos Torx que sujetan el radio para quitarlo. (Figura C)

Continúe con el ensamble del kit

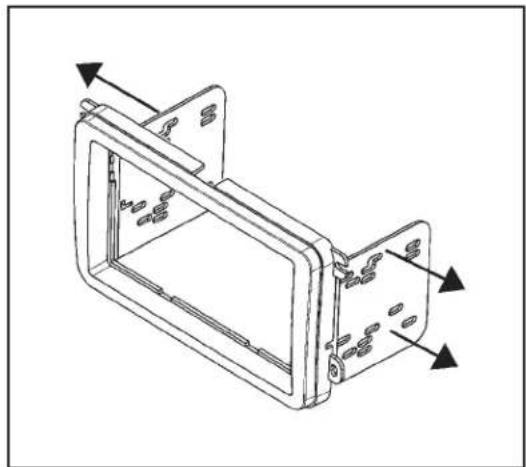

1. Coloque a presión los soportes ISO DDIN en el borde interior de la carcasa del radio. (Figura A)
2. Deslice el radio DDIN en el soporte/ensamble de carcasa del radio DDIN y sujete el radio al kit utilizando los tornillos suministrados con el radio. (Figura B)
3. Coloque a presión la placa de la moldura DDIN en la carcasa/conjunto del radio. (Figura B)
4. Ubique el armés de cableado de fábrica en el tablero. Metra recomienda el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Probar la radio para su correcto funcionamiento.
5. Vuelva a armar el tablero al revés de como lo desarmó.

Si tiene dificultades con la instalación de este producto, comuníquese con nuestra línea de soporte técnico, ya sea por teléfono al 386-257-1187, o envie un correo electrónico a [e-mail]. Antes de hacerlo, revise el folleto de instrucciones por segunda vez y asegúrese de que la instalación se realizó exactamente como se indica en el manual de instrucciones. Tenga el vehículo separado y listo para realizar los pasos de solución de problemas antes de ponerse en contacto con el soporte técnico de Metra / Axxess.
