Tipo de producto	Televisor en color con pantalla plana FD Trinitron (CRT)
Marca	Sony
Modelo	KV-28CL11E
Tamaño de pantalla	28 pulgadas (71 cm diagonal)
Dimensiones (ancho x alto x profundo)	788 x 517 x 523 mm
Peso	41,5 kg
Consumo de energía	72 W (funcionamiento), 0,5 W (standby)
Alimentación	220-240 V CA, 50 Hz
Sistema de TV	B/G/H, D/K
Sistema de color	PAL, SECAM, NTSC 3.58/4.43 (solo entrada de vídeo)
Cobertura de canales	VHF E2-E12, UHF E21-E69, CATV S1-S20, HYPER S21-S41, D/K R1-R12, R21-R69
Potencia de sonido	2 x 10 W (música), 2 x 5 W (RMS)
Conectores traseros	2 Euroconectores de 21 pines (CENELEC) con entrada AV, RGB, S-video, salida AV seleccionable y SmartLink
Conectores frontales	1 entrada de vídeo RCA, 2 entradas de audio RCA, toma de auriculares
Funciones principales	Teletexto, Fastext, TOPtext, desconexión automática, SmartLink, detección automática de sistema TV
Accesorios incluidos	Mando a distancia RM-947, 2 pilas IEC
Limpieza	Paño suave ligeramente humedecido; no usar disolventes, alcohol ni limpiadores abrasivos
Seguridad	No abrir la tapa; no exponer a lluvia/humedad; mantener ventilación (10 cm alrededor); desenchufar antes de limpiar

Preguntas frecuentes - KV-28CL11E SONY

¿Cómo realizar la sintonía automática de canales?

Encienda el televisor por primera vez o vaya a Menú > Configuración > Sintonía Automática. Seleccione Sí y el televisor buscará y almacenará todos los canales disponibles. No pulse ningún botón durante el proceso.

¿Cómo ajustar el formato de la pantalla?

Pulse el botón Formato del mando a distancia repetidamente para cambiar entre los modos: Optimizada, 4:3, 14:9, Zoom y Horizontal (16:9). También puede configurar el autoformato en el menú Configuración detallada.

¿Cómo conectar un dispositivo externo como un DVD o una consola?

Conecte el dispositivo a uno de los Euroconectores traseros (AV1 o AV2) o a las entradas frontales AV3 (RCA). Encienda el dispositivo y pulse el botón Fuente del mando hasta que aparezca el símbolo correcto en pantalla.

¿Qué hacer si no hay imagen pero el sonido funciona?

Entre en el menú Ajuste de la Imagen y seleccione Preestablecido para restaurar los ajustes de fábrica. Si el problema persiste, compruebe las conexiones de antena o del dispositivo externo.

¿Cómo cambiar el idioma del menú?

Vaya a Menú > Configuración > Idioma/País. Seleccione el idioma deseado y pulse OK. También puede seleccionar el país para una sintonización correcta.

¿Cómo usar el teletexto?

Seleccione un canal que emita teletexto y pulse el botón Teletexto del mando. Introduzca el número de página de tres dígitos. Use los botones de color para Fastext. Para superponer teletexto sobre la imagen, pulse Menú.

¿Cómo ajustar la inclinación de la imagen (rotación)?

Debido al magnetismo terrestre, la imagen puede aparecer inclinada. Vaya a Menú > Configuración detallada > Rotación Imagen. Ajuste entre -5 y +5 hasta que la imagen esté nivelada y pulse OK.

¿Qué significa el indicador de standby parpadeante?

Si el indicador de desconexión temporal (standby) parpadea, indica un fallo interno. Póngase en contacto con el servicio técnico de Sony más cercano. No intente abrir el aparato.

¿Cómo restablecer los ajustes de imagen de fábrica?

En el menú Ajuste de la Imagen, seleccione la opción Preestablecido y pulse OK. Esto restaurará el contraste, brillo, color y nitidez a los valores originales de fábrica.

¿Cómo conectar un vídeo con SmartLink?

Conecte el vídeo mediante un cable Euroconector al Euroconector 2 (etiquetado como 2/4D). SmartLink permite la transferencia automática de datos; no requiere configuración adicional. Consulte el manual del vídeo para más detalles.

MANUAL DE USUARIO KV-28CL11E SONY

Manual de Instrucciones

Gracias por elegir este televisor en color Sony de Pantalla Plana FD Trinitron.

Antes de utilizar el televisor, lea este manual atentamente y consérvelo para futuras referencias.

Índice

Normas de seguridad

Normas de seguridad.... 4

Descripción general

Descripción general de los botones del mando a distancia .... 5

Descripción general de los botones del televisor 6

Instalación

Conexión de la antena y del vídeo....7

Instalación de las pilas en el mando a distancia .... 7

Primera puesta en marcha

Encendido y Sintonización automática del TV 8

Sistema de menús en pantalla

Guía de menús:

Ajuste de la Imagen.... 10

Ajuste del Sonido....11

Desconexión automática ....12

Idioma/País.... 12

Sintonía automática 12

Ordenación de programas 12

Etiquetado de programas.... 12

Etiquetado de AV 13

Sintonía manual.... 14

Autoformato....15

Reducción de ruido ....15

Salida AV2 16

Centrado RGB....16

Rotación de imagen.... 16

Teletexto 17

Información complementaria

Conexión de equipos opcionales ....18

Manejo de los equipos opcionales.... 19

Especificaciones....20

Solución de problemas 21

Normas de Seguridad

Este aparato sólo debe utilizarse con fuentes de alimentación de 220-240 V CA. No enchufe demasiados aparatos en el mismo enchufe ya que podría causar descargas eléctricas o incendio.	Por razones medioambientales y de seguridad, se recomienda no dejar el aparato en modo de desconexión temporal cuando no se utilice.Apáguelo pulsando el interruptor principal y desenchufándolo cuando vaya a estar ausente.	Para su propia seguridad, durante una tormenta, no toque ninguna parte del aparato; especialmente el cable de alimentación y el de la antena.
No abra la tapa posterior del aparato. En caso necesario, acuda al servicio técnico.	Nunca introduzca objetos ni derrame ningún tipo de líquido dentro del aparato ya que podría provocar descargas eléctricas o incendio. En caso de que algún objeto o líquido caiga dentro del aparato, no utilice el televisor. Avise de inmediato al servicio técnico.	Para evitar riesgo de incendio o descargas eléctricas, no exponga el aparato a la lluvia ni a la humedad.
No obstruya ni cubra las ranuras de ventilación del aparato. Para que haya una ventilación correcta, deje un espacio de al menos 10 cm alrededor del aparato.	Nunca instale el aparato en lugares excesivamente calientes, húmedos o polvorientos. No instale el aparato en lugares donde pueda sufrir vibraciones mecánicas.	Para evitar riesgo de incendio, mantenga lejos del aparato los objetos inflamables, velas, y todo aquello que pudiera causar incendio.
Desenchufe el aparato tirando directamente de la clavija. Nunca tire del cable.	Limpie la pantalla y el mueble del televisor con un paño suave y ligeramente humedecido. No utilice estropajos, limpiadores abrasivos, alcalinos, ningún tipo de disolvente, como alcohol o bencina ni sprays antiestáticos. Como medida de seguridad, desenchufe el televisor antes de limpiarlo.	No coloque objetos pesados sobre el cable de alimentación ya que podría dañarlo. Le recomendamos que enrolle la parte sobrante del cable de alimentación en el enrollacables situado en la parte posterior del aparato.
Coloque el aparato sobre un estante o mueble lo suficientemente fuerte, grande y estable para sostenerlo. No permita que los niños salten sobre él. No lo coloque de lado o boca arriba.	Si ha de mover el aparato, desenchúfelo antes de hacerlo. Al transportarlo, tenga cuidado con las superficies desiguales, escalones, etc. Si se le cae el aparato o sufre algún golpe, avise inmediatamente al servicio técnico.	No cubra las ranuras de ventilación con ningún objeto como cortinas, periódicos, etc.

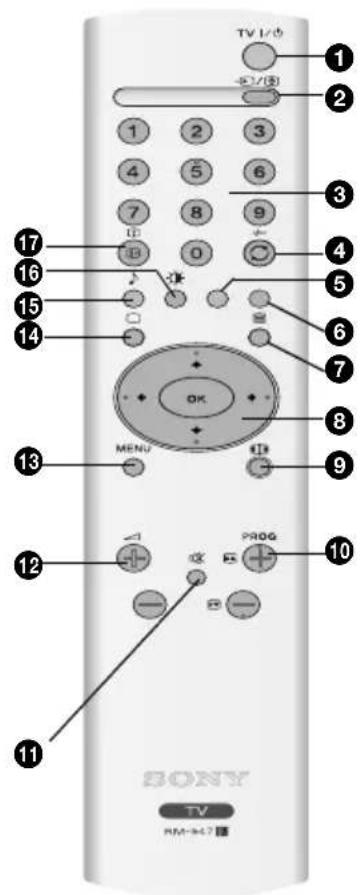

Descripción general de los botones del mando a distancia

① Apagar temporalmente el televisor: Púlselo para apagar temporalmente el televisor (el indicador de modo de espera 🔒 se iluminará). Vuelva a pulsarlo para encender el televisor desde el modo de desconexión temporal (standby). Para ahorrar energía, se recomienda apagar por completo el televisor cuando no lo utilice.

Nota: Si durante 15 minutos no hay señal de televisión ni se pulsa ningún botón, el televisor pasará automáticamente al modo de desconexión temporal (standby).

② Selección de la fuente de entrada: Púlselo repetidamente hasta que el símbolo de la fuente de entrada deseada aparezca en la pantalla.

③ Selección de canales: Púlselos para seleccionar canales. Para números de programa de dos dígitos, pulse el segundo dígito en un tiempo inferior a 2,5 segundos, o pulse -/-- y a continuación, el primer y el segundo dígito. Si se equivoca al introducir el primer dígito, continúe introduciendo el segundo dígito (del 0 al 9) y, seguidamente, repita de nuevo la operación.

④ Vuelta al último canal seleccionado: Púlselo para volver a ver el último canal seleccionado (el canal anterior debe haber sido visionado previamente durante al menos 5 segundos).

⑤ Este botón sólo funciona en modo de teletexto.

6 Este botón sólo funciona en modo de teletexto.

⑦ Selección de Teletexto: Púlselo para visualizar el teletexto.

⑧ Botones para la selección del menú:

- Cuando MENU está activado:

↓ Subir un nivel. Bajar un nivel. Ir al menú o selección anterior. → Ir al menú o selección siguiente OK confirmar la selección - Cuando MENU no está activado:

OK Muestra una lista general de los canales. Seleccione el canal pulsando

o y, a continuación, vuelva a pulsar OK para ver el canal seleccionado.

9 Selección del formato de la pantalla: Púlselo repetidamente para cambiar el formato de la imagen en pantalla. Para más detalles, consulte el capítulo "Autoformato" en la página 15.

Sólo KV-29CL11E : Púlselo para ver programas en modo 16:9. Vuelva a pulsarlo para recuperar el modo 4:3.

10 Selección de canales: Púlselo para seleccionar el canal siguiente o anterior. ⑪ Eliminación del sonido: Púlselo para eliminar el sonido. Vuelva a pulsarlo para recuperarlo. 12 Ajuste del volumen: Púlselo para ajustar el volumen del televisor. 13 Activación del sistema de menús: Púlselo para ver el menú en pantalla. Vuelva a pulsarlo para desactivarlo y ver la pantalla normal de televisión. 14 Selección del modo TV: Púlselo para desactivar el teletexto o la entrada de vídeo. 15 Selección del modo de sonido: Púlselo repetidamente para cambiar el modo de sonido. 16 Selección del modo de imagen: Púlselo repetidamente para cambiar el modo de imagen. 17 Mostrar información en pantalla: Púlselo para mostrar todas las indicaciones en pantalla. Vuelva a pulsarlo para cancelar.

Descripción general de los botones del televisor

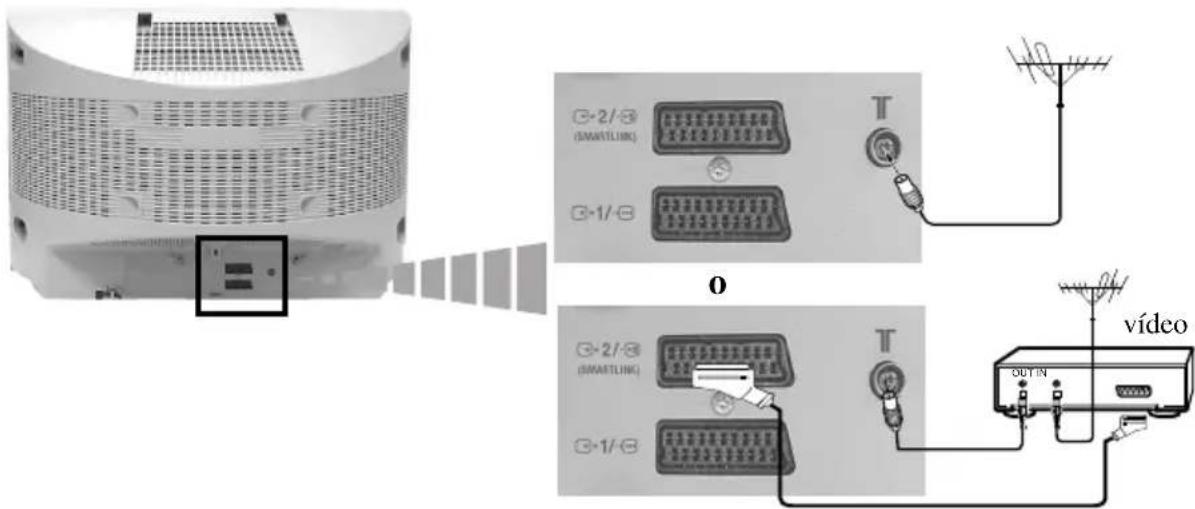

Conexión de la antena y del vídeo

Para más detalles sobre la conexión del vídeo, consulte el capítulo “Conexión de equipos opcionales” de este manual de instrucciones (ver página 18).

La conexión a través del Euroconector es opcional.

Nota: Los cables de conexión no se suministran.

Instalación de las pilas en el mando a distancia

Asegúrese de colocar las pilas suministradas con las polaridades en la posición correcta. Sea respetuoso con el medio ambiente y deposite las pilas usadas en el contenedor específico para ello.

Encendido y Sintonización automática del TV

La primera vez que encienda el televisor, aparecerá en la pantalla una secuencia de menús a través de los cuales podrá: 1) seleccionar el idioma de los menús, 2) seleccionar el país donde desea utilizar el aparato, 3) ajustar la inclinación de la imagen, 4) buscar y almacenar automáticamente todos los canales disponibles (emisoras de televisión) y 5) cambiar el orden en que los canales (emisoras de televisión) aparecen en pantalla. No obstante, si más adelante necesita modificar alguno de estos ajustes, puede hacerlo seleccionando la opción apropiada en 📄 (menú de Configuración) o pulsando el botón ▶ de reinicialización del televisor.

1 Conecte el enchufe del televisor a la toma de corriente (220-240V CA, 50Hz).

Pulse el interruptor de encendido/apagado ② de la parte frontal del televisor para encenderlo. La primera vez que pulse este botón, el menú Language (Idioma) aparecerá automáticamente en la pantalla.

2 Pulse el botón o del mando a distancia para seleccionar el idioma y, a continuación, pulse el botón OK para confirmar la selección. A partir de ahora, todos los menús aparecerán en el idioma seleccionado.

3 En la pantalla aparecerá automáticamente el menú País. Pulse el botón o para seleccionar el país donde desea utilizar el televisor y, a continuación, pulse el botón OK para confirmar la selección.

Nota: Si en la lista no aparece el país donde va a utilizar el televisor, seleccione “-” en lugar de un país.

4 Debido al magnetismo terrestre, es posible que la imagen aparezca inclinada. El menú Rotación Imagen le permite reajustar la imagen en caso necesario.

a) Si no es necesario, pulse ↓ o ♠ para seleccionar No Ajustar y pulse OK.

b) Si es necesario, pulse ◆ o ♠ para seleccionar Ajustar ahora y pulse OK. A continuación, pulse ◆ o ♠ para corregir la inclinación de la imagen ajustándola entre -5 y +5. Finalmente pulse OK para memorizarlo.

continúa...

5 El menú de Sintonía Automática aparece en la pantalla. Pulse el botón OK para seleccionar Sí.

6 El televisor empieza a sintonizar y memorizar automáticamente todos los canales (emisoras de televisión) disponibles. Este proceso puede durar unos minutos. Tenga paciencia y no pulse ningún botón mientras dure el proceso de sintonización o de lo contrario, el proceso no se completaría.

Si el televisor no ha encontrado ningún canal (emisora de televisión) tras efectuar la sintonización automática, en la pantalla aparecerá un mensaje pidiéndole que conecte la antena. Por favor conéctela tal y como se indica en la pág. 7 de este manual y pulse OK. El proceso de sintonización automática se reanudará de nuevo.

7 Una vez que el televisor ha sintonizado y memorizado todos los canales (emisoras de televisión), en pantalla aparece automáticamente el menú Ordenación de Programas para que pueda cambiar el orden en que los canales aparecen en la pantalla.

a) Si no desea cambiar el orden de los canales, vaya al paso 8. b) Si desea cambiar el orden de los canales:

1 Pulse el botón ♦ o ♠ para seleccionar el número de programa con el canal (emisora de televisión) que desea cambiar de posición y, a continuación, pulse ♦. 2 Pulse o para seleccionar el nuevo número de programa en el que desea memorizar el canal (emisora de televisión) seleccionado y, a continuación, pulse. 3 Repita los pasos b)1 y b)2 si desea reordenar otros canales de televisión.

8 Pulse el botón MENU para volver a la pantalla normal de televisión.

El televisor está listo para funcionar.

Introducción y manejo del sistema de menús

Este televisor utiliza un sistema de menús en pantalla para guiarle en las diferentes operaciones. Utilice los siguientes botones del mando a distancia para desplazarse a través de los menús:

1 Pulse el botón MENU para mostrar el primer nivel de menú en pantalla.

2 • Para resaltar el menú u opción deseados, pulse ↓ o ♠.

- Para entrar en el menú u opción seleccionados, pulse →.

- Para volver al menú u opción anterior, pulse

- Para modificar los ajustes de la opción seleccionada, pulse ♦/♠/♦ o ➡.

- Para confirmar y memorizar su selección, pulse OK.

3 Pulse el botón MENU para volver a la pantalla normal de televisión.

Guía de menús

AJUSTE DE LA IMAGEN

El menú de "Ajuste de la Imagen" le permite modificar los ajustes de la imagen.

Para ello: tras seleccionar la opción que desea modificar, pulse ➤. A continuación, pulse repetidamente ➤/♠/♦ o ➤ para modificar el ajuste y finalmente pulse OK para memorizarlo.

- Este menú también le permite modificar el modo de imagen según el tipo de programa que esté viendo:

Modo

Personal (para preferencias individuales). Directo (para programas en directo, DVD y receptores digitales). ↓ Películas (para películas).

• Brillo, Color y Nitidez sólo se pueden modificar si ha seleccionado el modo de imagen en "Personal".
• Tonalidad está sólo disponible para el sistema de color NTSC (p. ej. cintas de vídeo estadounidenses).
• Para restablecer los ajustes de imagen de fábrica, seleccione Preestablecido y pulse OK.

AJUSTE DEL SONIDO

El menú de “Ajuste del Sonido” le permite modificar los ajustes de sonido.

Para ello: tras seleccionar la opción que desea modificar, pulse ▶. A continuación, pulse repetidamente ▶/♠/♦ o ▶ para modificar el ajuste y finalmente pulse OK para memorizarlo.

Este menú tiene dos submenús:

Modo

→ ↓ Personal (para preferencias individuales). Rock ↓ Pop ↓ Jazz

Ajuste detallado Efecto Sonido: No: Normal.

Spatial: Efectos acústicos especiales. No: El volumen varía en función de la señal emisora. Sí: El volumen se mantiene, independientemente de la señal emisora (p. ej. en anuncios publicitarios). No: El sonido proviene de un amplificador externo conectado en la salida de audio de la parte trasera del TV. Sí: El sonido proviene de los altavoces del televisor.

↓ Auto volumen:

↓ Altavoces TV:

• Agudos y Graves sólo se pueden modificar si ha seleccionado "Personal" en el modo de sonido.
• Para restablecer los ajustes de sonido de fábrica, seleccione Preestablecido y pulse OK.
• En caso de emisiones bilingües, seleccione la opción Sonido Dual y ajústela en A para el canal de sonido 1, B para el canal de sonido 2 o Mono para canal mono si está disponible. Si la emisión es en estéreo, podrá escoger entre Stereo o Mono.

DESCONEXION AUTOMATICA

La opción de “Desconex. Aut.” dentro del menú “Temporizador”, le permite seleccionar un periodo de tiempo tras el cual el televisor entrará automáticamente en la modalidad de desconexión temporal (standby). Para ello: tras seleccionar la opción, pulse ➔. A continuación pulse ➕ o ♠ para seleccionar el intervalo de tiempo (máximo 4 horas) y finalmente pulse OK para memorizarlo.

• Si desea ver el tiempo restante hasta la desconexión mientras ve la televisión, pulse el botón
• Un minuto antes de que el televisor entre en el modo de desconexión temporal, el tiempo restante aparecerá señalizado en la pantalla.

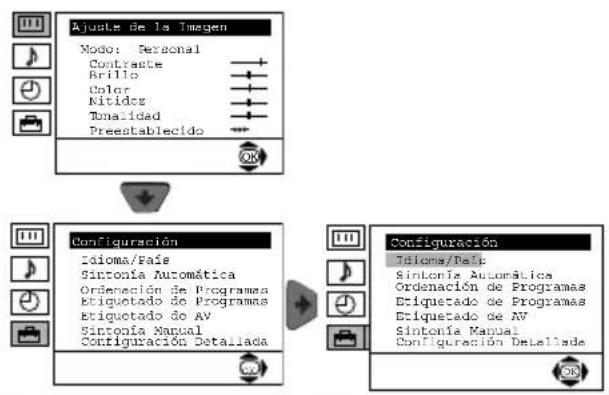

IDIOMA/PAIS

La opción de “Idioma/País” dentro del menú “Configuración”, le permite seleccionar el idioma en que desea que aparezcan los menús en la pantalla. También le permite seleccionar el país donde desea utilizar el televisor.

Para ello: tras seleccionar la opción, pulse y, a continuación, proceda tal y como se indica en el capítulo “Encendido y Sintonización automática del TV”, pasos 2 y 3 (ver página 8).

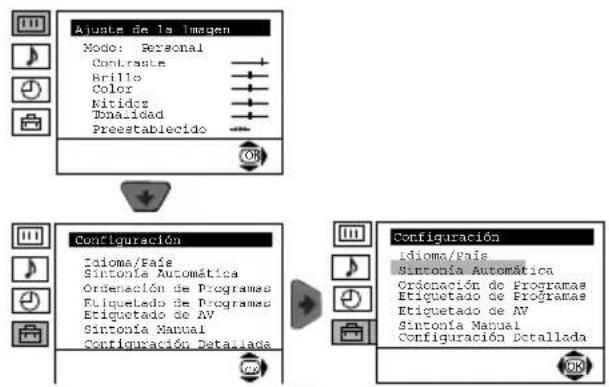

SINTONÍA AUTOMÁTICA

La opción de “Sintonía Automática” dentro del menú “Configuración”, le permite que el televisor busque y almacene todos los canales (emisoras de televisión) disponibles.

Para ello: tras seleccionar la opción, pulse y, a continuación, proceda tal y como se indica en el capítulo “Encendido y Sintonización automática del TV”, pasos 5 y 6 (ver página 8).

ORDENACIÓN DE PROGRAMAS

La opción de “Ordenación de Programas” dentro del menú “Configuración”, le permite cambiar el orden en que los canales (emisoras de televisión) aparecen en el televisor.

Para ello: tras seleccionar la opción, pulse y, a continuación, proceda tal y como se indica en el capítulo “Encendido y Sintonización automática del TV”, paso 7 b) (ver página 8).

ETIQUETADO DE PROGRAMAS

La opción “Etiquetado de Programas” dentro del menú “Configuración”, le permite asignar un nombre, de cinco caracteres como máximo, a un canal. Para ello:

1 Tras seleccionar la opción, pulse ➤, y a continuación, pulse ➤ o ♠ para seleccionar el número de programa que desea etiquetar. 2 Pulse . Son el primer elemento de la columna Nombre resaltado, pulse ▼ para seleccionar una letra, un número o “-” para un espacio en blanco y a continuación, pulse ▼ para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma. Finalmente pulse OK para memorizarlo.

ETIQUETADO DE AV

La opción “Etiquetado de AV” dentro del menú “Configuración” le permite asignar un nombre al equipo externo conectado a este televisor.

Para ello:

1 Tras seleccionar la opción, pulse ➕ y a continuación, pulse ➕ para seleccionar la fuente de entrada que desea etiquetar (AV1 y AV2 para los equipos opcionales conectados a los Euroconectores de la parte trasera del televisor y AV3 para los conectores frontales). A continuación, pulse ➕

2 En la columna "Nombre" aparecerá automáticamente una etiqueta predeterminada:

a) Si desea usar una de las 6 etiquetas predeterminadas (CABLE, GAME (juegos), CAM, DVD, VIDEO o SAT), pulse ↓ o ↑ para seleccionar una de ellas y finalmente, pulse OK para memorizarla.

b) Si desea crear su propia etiqueta, seleccione Editar y pulse ➤. A continuación, con el primer elemento resaltado, pulse ➤ o para seleccionar una letra, un número o “-” para un espacio en blanco y pulse ➤ para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma y finalmente, pulse OK para memorizarlo.

SINTONÍA MANUAL

La opción de "Sintonía Manual" dentro del menú "Configuración", le permite:

a) Sintonizar uno a uno y en el orden de programa que desee, los canales (emisoras de televisión) o una entrada de vídeo. Para ello:

1 Tras seleccionar la opción de “Sintonía Manual”, pulse ➔. Con la opción Programa resaltada, pulse ➔ y, a continuación, pulse ➔ o ➔ para seleccionar el número de programa (posición) en el que desea sintonizar una emisora de televisión o el canal de vídeo (para el canal de vídeo recomendamos que seleccione el número de programa “0”). Pulse ➔.

2 La siguiente opción sólo aparecerá dependiendo del país que haya seleccionado en el menú “Idioma/País”. Tras seleccionar la opción Sistema, pulse ♦. A continuación, pulse ♦ o ♦ para seleccionar el sistema de televisión (B/G para los países de Europa occidental o D/K para los de Europa oriental). Pulse ♦.

3 Tras seleccionar la opción Canal, pulse y, a continuación, pulse o para seleccionar el tipo de canal ("C" para canales terrestres o "S" para canales por cable). Pulse. A continuación, pulse los botones numéricos para introducir directamente el número del canal de la emisora de televisión o el de la señal del canal de vídeo. Si no sabe el número del canal, pulse o para buscarlo. Cuando encuentre el canal que desea memorizar pulse OK dos veces.

Repita todos estos pasos para sintonizar y memorizar más canales.

b) Asignar un nombre, de cinco caracteres como máximo, a un canal. Para ello: resaltando la opción Programa, pulse PROGR + o – hasta que aparezca el número de programa que desea etiquetar. Cuando éste aparezca en la pantalla, seleccione la opción Nombre y, a continuación, pulse ♦. Pulse ♦ o ♦ para seleccionar una letra, un número o “-” para un espacio en blanco y pulse ♦ para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma. Cuando haya seleccionado todos los caracteres, pulse OK dos veces para memorizarlo.

c) Aún cuando la sintonización fina automática (AFT) está siempre activada, también puede ajustarla de forma manual para obtener una mejor recepción de la imagen en caso de que ésta aparezca distorsionada. Para ello: mientras esté viendo el canal (emisora de televisión) en el que desee realizar la sintonización fina, seleccione la opción AFT y, a continuación, pulse ♦. Pulse ♦ o ♦ para ajustar el nivel de frecuencia del canal entre -15 y +15. Finalmente, pulse OK dos veces para memorizarlo.

d) Omitir los números de programa que no desee para saltárselos al seleccionarlos con los botones PROGR +/-. Para ello: resaltando la opción Programa, pulse PROGR + o - hasta que aparezca el número de programa que desea omitir. Cuando éste aparezca en la pantalla, seleccione la opción Omitir y, a continuación, pulse ♦. Pulse ♦ o ♦ para seleccionar Sí y, finalmente, pulse OK dos veces para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo "No" en lugar de "Sí".

e) Ver y grabar correctamente un canal codificado cuando utilice un descodificador conectado al Euroconector 2/-o a través de un vídeo conectado a dicho Euroconector. La siguiente opción sólo aparecerá dependiendo del país que haya seleccionado en el menú "Idioma/País".

Para ello: seleccione la opción Descodificador y pulse ➤. A continuación, pulse ➤ o ➤ para seleccionar Sí. Finalmente, pulse OK dos veces para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo "No" en lugar de "Sí".

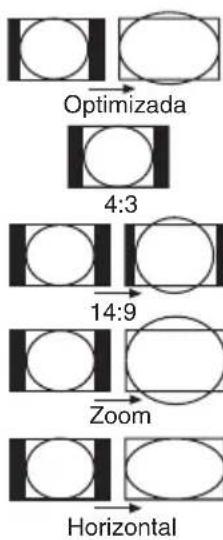

AUTOFORMATO (sólo KV-28CL11E)

La opción "Autoformato" dentro del menú "Configuración detallada" permite que el televisor cambie automáticamente el tipo de formato de la imagen.

Para ello: tras seleccionar la opción, pulse A continuación, pulse o para seleccionar Sí (si desea que el televisor cambie automáticamente el formato de la imagen según la señal emisora) o seleccione No (si desea mantener el formato de la imagen según su preferencia). Finalmente pulse OK para memorizarlo.

Tanto si ha seleccionado "Sí" como si ha seleccionado "No" en la opción "Autoformato", siempre podrá modificar el tipo de formato de la imagen pulsando repetidamente el botón del mando a distancia. Podrá elegir entre los siguientes formatos:

Optimizada: Imitación del efecto de pantalla horizontal para emisiones 4:3.

4:3: Tamaño de imagen convencional. Visualización de imagen completa.

14:9: Tipo de imagen comprendida entre los formatos 4:3 y 16:9.

Zoom: Formato de pantalla horizontal para películas de vídeo en cinemascope.

Horizontal: Para emisiones 16:9. Visualización de imagen completa.

Nota: En los formatos "Optimizada", "Zoom" y "14:9", la pantalla aparece recortada tanto en el área superior como inferior. Pulse o para ajustar la posición de la imagen en la pantalla (p. ej. para leer subtítulos).

REDUCCION DE RUIDO

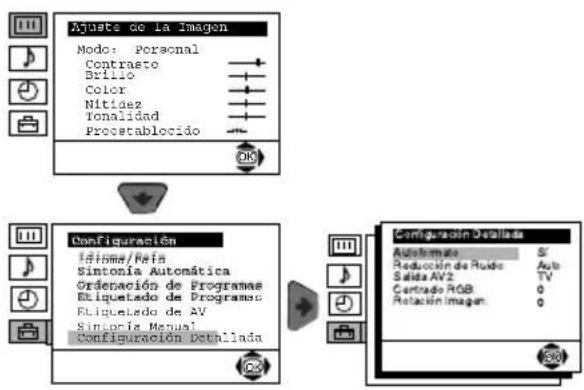

La opción de “Reducción de Ruido” dentro del menú “Configuración Detallada”, le permite reducir automáticamente el ruido de la imagen en caso de señales débiles de TV.

Para ello: tras seleccionar la opción, pulse →A continuación pulse ↓ o ↑ para seleccionar Auto y finalmente, pulse OK para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo "No" en lugar de "Auto".

SALIDA AV2

La opción “Salida AV2” dentro del menú “Configuración detallada” le permite seleccionar la fuente de salida del Euroconector 2/para así poder grabar desde este Euroconector cualquier señal procedente del televisor o de otro equipo externo conectado al Euroconector 1/a los conectores frontales 3-y 3.

Si su vídeo dispone de SmartLink, este proceso no es necesario.

Para ello: tras seleccionar la opción, pulse →A continuación, pulse ↘ o ↑ para seleccionar la señal de salida deseada TV, AV1, AV3 o AUTO.

Nota:

Si selecciona "AUTO", la señal de salida siempre será la misma que la que aparece en la pantalla del TV.

Si ha conectado un descodificador al Euroconector 2/→ o a un vídeo conectado a este Euroconector, recuerde volver a seleccionar la Salida AV2 en “AUTO” o “TV” para su correcta descodificación.

CENTRADO RGB

Al conectar una fuente de señales RGB, como una "PlayStation", puede que sea necesario ajustar el centrado horizontal de la imagen. En este caso, puede ajustarla utilizando la opción de "Centrado RGB" dentro del menú "Configuración detallada".

Para ello: mientras esté viendo una señal de entrada RGB seleccione la opción “Centrado RGB”, y pulse ♦. A continuación pulse ♦ o ♦ para ajustar el centrado de la imagen entre -10 y +10. Finalmente, pulse OK para memorizarlo.

ROTACION IMAGEN

Debido al magnetismo terrestre, es posible que la imagen aparezca inclinada. En este caso, puede reajustarla utilizando la opción de “Rotación Imagen” dentro del menú “Configuración Detallada”.

Para ello: tras seleccionar la opción, pulse →A continuación pulse ↓ o ↑ para ajustar la inclinación de la imagen entre -5 y +5. Finalmente, pulse OK para memorizarlo.

Teletexto

Teletexto es un servicio de información que transmiten la mayoría de las emisoras de

televisión. La página de índice del servicio de teletexto (página 100 por lo general) proporciona información sobre cómo utilizar este servicio. Para operar dentro del teletexto, utilice los botones del mando a distancia tal y como se indica en esta página.

Asegúrese de utilizar un canal de televisión con una señal fuerte, pues de lo contrario,

podrían producirse errores de teletexto.

Entrar en el servicio de Teletexto:

Tras seleccionar el canal (emisora de televisión) que transmita el servicio de teletexto que desee ver, pulse

Seleccionar una página de Teletexto:

Introduzca los tres dígitos del número de página que desee ver, utilizando los botones

numéricos del mando a distancia.

• Si se equivoca, introduzca tres dígitos cualesquiera y, a continuación, vuelva a introducir el número de página correcto.
• Si el contador de páginas no se detiene, es porque la página requerida no está disponible. En ese caso, introduzca otro número de página.

Seleccionar la página siguiente o anterior:

Pulse PROGR + (▲) / PROGR - (▼).

Superponer teletexto con la imagen de televisión:

Mientras esté viendo teletexto, pulse 📄. Púlselo de nuevo para salir del modo de teletexto.

Retener una página:

Algunas páginas de teletexto contienen subpáginas que van rotando automáticamente. Para retener una subpágina, pulse 📋 / 🌐. Púlselo de nuevo para cancelar la retención.

Visualizar una información oculta (p. ej.: soluciones de adivinanzas):

Pulse Ⓗ/+/? . Púlselo de nuevo para volver a ocultar la información.

Salir del servicio de teletexto:

Pulse □

Fastext

El servicio Fastext permite acceder a las páginas de teletexto mediante la pulsación de un solo botón. Estando dentro del servicio de teletexto y en caso de que se emitan señales de Fastext, en la parte inferior de la pantalla aparece un menú de códigos de color que le permite acceder directamente a una página. Para ello, pulse el botón de color correspondiente (rojo, verde, amarillo o azul) del mando a distancia.

Conexión de equipos opcionales

Es posible conectar al televisor una amplia gama de equipos opcionales tal y como se muestra a continuación. (Los cables de conexión no se suministran).

Conexión de un vídeo:

Para conectar un vídeo, consulte el capítulo “Conexión de la antena y del vídeo”. Le aconsejamos que conecte el vídeo utilizando un cable de Euroconector. Si no utiliza este cable, tendrá que sintonizar manualmente el canal de la señal de vídeo mediante el menú de “Sintonía Manual” (para ello, consulte el apartado a) de la página 14). Consulte también el manual de instrucciones de su vídeo para ver cómo conseguir el canal de la señal de vídeo.

Conexión de un vídeo que disponga de SmartLink:

SmartLink es un enlace entre el televisor y un equipo de vídeo que permite una transferencia directa de ciertas informaciones. Si precisa más información sobre SmartLink, consulte el manual de instrucciones de su equipo de vídeo. Si utiliza un vídeo que disponga de SmartLink, utilice un cable de Euroconector y conéctelo al Euroconector 2/4D.

Si tiene conectado un descodificador al euroconector 2/→ o a un vídeo conectado a dicho euroconector:

Seleccione la opción de “Sintonía Manual” dentro del menú “Configuración” y tras seleccionar la opción “Descodificador**”, seleccione “Sí” (utilizando ◆ o ♠) para cada canal codificado.

**Esta opción sólo aparecerá dependiendo del país que haya seleccionado en el menú “Idioma/País”.

Manejo de los equipos opcionales

1 Conecte el equipo opcional al conector adecuado del televisor tal y como se indica arriba.

2 Encienda el equipo conectado.

3 Para ver la imagen del equipo conectado, pulse repetidamente el botón hasta que aparezca en la pantalla el símbolo correcto de entrada.

Símbolo Señales de entrada

- Señal de entrada de audio/vídeo mediante el Euroconector C

- Señal de entrada RGB mediante el Euroconector C. Este símbolo sólo

aparece si ha conectado una entrada RGB.

- Señal de entrada de audio / vídeo mediante el Euroconector D.

- Señal de entrada de S vídeo mediante el Euroconector D.

- Señal de entrada de vídeo a través del conector RCA A y señal de entrada de audio a través de B.

4 Para recuperar la imagen normal de televisión, pulse el botón □ del mando a distancia.

Conexión de equipos Mono

Conecte el cable de audio al conector L/G/S/I situado en la parte delantera del TV y seleccione la señal de entrada 3, siguiendo las instrucciones arriba indicadas. Después, siguiendo las instrucciones del capítulo “Ajuste del Sonido”, seleccione “Sonido Dual” en la posición “A” (ver página 11).

Especificaciones

El sistema de recepción de señales de este televisor, cumple la normativa requerida por la ley española del Real Decreto 1160/89.

Sistema de TV:

Dependiendo del país que haya seleccionado:

B/G/H, D/K.

Sistema de color:

PAL, SECAM

NTSC 3.58, 4.43 (sólo entrada de vídeo)

Cobertura de canales:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Tubo de imagen:

Pantalla Plana FD Trinitron

28" (aprox. 71 cm. medida diagonalmente)

29" (aprox. 72 cm. medida diagonalmente)

Terminales posteriores:

Euroconector de 21 pins (norma CENELEC) incluidas entrada de audio/vídeo, entrada RGB, salida de audio/vídeo.

Euroconector de 21 pins (norma CENELEC) incluidas entrada de audio / vídeo, entrada de vídeo S, salida de audio / vídeo seleccionable y conexión SmartLink.

Terminales frontales:

3 entrada de vídeo – conector RCA 3 entrada de audio – conectores RCA Ω toma para auriculares

Salida de sonido:

2 x 10 W (potencia musical)

2 x 5 W (RMS)

Consumo de energía:

28": 72 W

29": 94 W

Consumo de energía en modo de desconexión temporal (standby):

0,5 W

Dimensiones (an x al x prf):

28": Aprox. 788 x 517 x 523 mm.

29": Aprox. 788 x 598 x 523 mm.

Peso:

28": Aprox. 41,5 Kg.

29": Aprox. 45,8 Kg.

Accesorios suministrados:

1 mando a distancia RM-947.

2 Pilas de norma IEC.

Otras características:

• Teletexto, Fastext, TOPtext.
• Desconexión automática.
• SmartLink (comunicación directa entre el televisor y un equipo de vídeo compatible. Para más información sobre SmartLink, consulte el manual de instrucciones de su equipo de vídeo).
• Detección automática del sistema de televisión.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Solución de problemas

A continuación se ofrecen posibles soluciones para resolver problemas relacionados con la imagen y el sonido.

Problema	Solución
Ausencia de imagen (la pantalla aparece oscura) y sin sonido.	Compruebe la conexión de la antena.Enchufe el televisor y pulse el botón de la parte frontal del aparato.Si el indicador del televisor está encendido, pulse el botón mando a distancia.
La imagen es deficiente o inexistente pero la calidad de sonido es buena.	Mediante el sistema de menús, entre en el menú de “Ajuste de la Imagen” y seleccione “Preestablecido” para recuperar los ajustes de fábrica (ver página 10).
Ausencia de imagen o del menú de información del equipo opcional conectado al Euroconector de la parte posterior del televisor.	Asegúrese que ha encendido el equipo opcional y pulse varias veces el botón mando a distancia hasta que el símbolo de entrada correcto aparezca en la pantalla (ver página 19).
Buena calidad de imagen pero no hay sonido.	Pulse el botón + del mando a distancia.Compruebe que los auriculares están desconectados.
Los programas en color no se ven en color.	Mediante el sistema de menús, entre en el menú de “Ajuste de la Imagen” y seleccione “Preestablecido” para recuperar los ajustes de fábrica (ver página 10).
La imagen aparece distorsionada al cambiar de programa o al seleccionar el teletexto.	Apague el equipo conectado al Euroconector de 21 pins de la parte posterior del televisor.
Caracteres erróneos en las páginas de teletexto.	Mediante el sistema de menús, seleccione la opción “Idioma/País” (ver página 12) y seleccione el país en el cual está operando el televisor.
La imagen aparece inclinada.	Mediante el sistema de menús, seleccione la opción “Rotación Imagen” dentro del menú de “Configuración Detallada” y corrija la inclinación (ver página 16).
Imagen con ruido.	Mediante el sistema de menús, seleccione la opción “AFT” dentro del menú de “Sintonía Manual” y ajuste la sintonización manualmente para obtener una mejor recepción de la imagen (ver página 14).Mediante el sistema de menús, seleccione la opción “Reducción de Ruido” dentro del menú de “Configuración Detallada” y seleccione “Auto” para atenuar el ruido de imagen (ver página 15).
La imagen no se descodifica correctamente o es inestable al ver un canal codificado através de un descodificador conectado al Euroconector 2/3	Mediante el sistema de menús, entre en el menú “Configuración”. A continuación, entre en la opción “Configuración detallada” y seleccione la “Salida AV2” en “TV” (ver página 15).
El mando a distancia no funciona.	Cambie las pilas.
El indicador de desconexión temporal (standby) del televisor parpadea.	Póngase en contacto con el servicio técnico de Sony m ás cercano.

En caso de averías, haga que personal especializado examine el televisor.

No abra nunca el aparato.

Introducción

Formato Automático.... 15

Reducción de Ruido 15

Salida AV2 16

El televisor está listo para funcionar.

Uso de equipos opcionales

3 entrada de vídeo – tomada RCA

3 entrada de áudio – tomadas RCA

Ω tomada para auscultadores

Saída de som:

Outras características:

- Teletexto, Fastext, TOPtext.

- Temporizador desligar.
