Tipo de producto	Termómetro-higrómetro radiocontrolado con 3 transmisores inalámbricos
Marca	TFA
Modelo	Multi-Sense 30.3057.01
Rango de medición temperatura interior	0 °C a 50 °C (32 °F a 122 °F)
Rango de medición humedad interior	1 % a 99 % HR
Rango de medición temperatura exterior (transmisores)	-40 °C a 60 °C (-40 °F a 140 °F)
Precisión temperatura	±1 °C (entre 0 y 50 °C)
Resolución temperatura	0,1 °C
Precisión humedad	±5 % HR (entre 30 y 80 % HR)
Resolución humedad	1 % HR
Alcance (campo libre)	Aproximadamente 80 metros
Frecuencia de transmisión	433 MHz, potencia < 10 mW
Intervalo de transmisión	Aproximadamente cada 50 segundos
Alimentación estación base	2 pilas 1.5 V AA (no incluidas)
Alimentación transmisores	2 pilas 1.5 V AA cada uno (no incluidas)
Dimensiones estación base	157 x 42 x 120 mm
Peso estación base	210 g (solo dispositivo)
Dimensiones transmisor	40 x 21 x 130 mm
Peso transmisor	47 g
Funciones principales	Medición de temperatura y humedad interior y exterior (3 canales), reloj radiocontrolado DCF, indicador de tendencia, nivel de confort (smiley), valores min/max, ajuste manual, visualización 12/24h, °C/°F, huso horario
Contenido del envío	Estación base, 3 transmisores termo-higro, manual de instrucciones
Limpieza y mantenimiento	Paño suave y húmedo, no usar disolventes ni abrasivos. Retirar las pilas si no se usa durante mucho tiempo
Instrucciones de seguridad	Mantener las pilas fuera del alcance de los niños, no arrojarlas al fuego, no recargar pilas no recargables, respetar la polaridad

Preguntas frecuentes - Multi-Sense 30.3057.01 TFA

¿Cómo instalar las pilas en la estación base y en los transmisores?

Abra el compartimento de pilas. Inserte dos pilas alcalinas 1.5 V AA respetando la polaridad +/-. Cierre el compartimento. Para los transmisores, seleccione un canal diferente (1, 2 o 3) con el interruptor antes de insertar las pilas.

¿Por qué la pantalla de temperatura exterior muestra "--.-"?

Esto significa que la estación base no recibe los valores de los transmisores. Verifique las pilas de los transmisores, la distancia (máx. 80 m en campo libre) y elimine las fuentes de interferencia (pantallas, dispositivos electrónicos). Puede iniciar una búsqueda manual presionando 4 segundos la tecla Channel.

¿Cómo ajustar la hora manualmente?

Mantenga presionada la tecla Set en modo normal. La pantalla muestra 'dcF' y 'on' parpadea. Use las teclas MaxMin/+ o RCC/- para desactivar (OFF) la recepción DCF si desea ajustar la hora manualmente. Pulse Set para pasar al ajuste del huso horario, luego de la hora, minutos, etc.

¿Qué significan las flechas de tendencia?

Las flechas de tendencia indican si la temperatura y la humedad actuales aumentan o disminuyen respecto a las mediciones anteriores. Si los valores permanecen estables, no se muestra ninguna flecha.

¿Cómo consultar los valores máximos y mínimos registrados?

Presione la tecla MaxMin/+ en modo normal. La pantalla muestra 'MAX' y luego los valores máximos. Pulse de nuevo para ver los mínimos ('MIN'). Para borrar los valores, mantenga presionada la tecla 4 segundos. Los valores se reinician automáticamente a medianoche.

¿Qué significa el smiley mostrado?

El smiley representa el nivel de confort. Aparece una cara sonriente cuando la temperatura está entre 19 °C y 25 °C y la humedad entre 40% y 60%. De lo contrario, se muestra una cara triste.

¿Puedo usar pilas recargables?

El manual desaconseja el uso de baterías recargables porque su voltaje es más bajo (1.2 V en lugar de 1.5 V). Use pilas alcalinas nuevas para un funcionamiento óptimo.

¿Cómo limpiar el dispositivo?

Use un paño suave y ligeramente húmedo para limpiar la estación base y los transmisores. No use disolventes ni productos abrasivos. Retire las pilas si el dispositivo no se usa durante mucho tiempo.

¿Cómo desechar el producto al final de su vida útil?

No arroje el dispositivo a la basura doméstica. De acuerdo con la directiva WEEE, deposítelo en un centro de tratamiento autorizado para residuos eléctricos. Las pilas deben depositarse en un punto de recogida designado para ello.

¿Cuál es el alcance máximo entre los transmisores y la estación base?

El alcance es de aproximadamente 80 metros en campo libre. Las paredes gruesas, especialmente con partes metálicas, pueden reducir significativamente el alcance. Elija una ubicación despejada para una mejor transmisión.

MANUAL DE USUARIO Multi-Sense 30.3057.01 TFA

Instrucciones de uso

TFA

Instruction manuals

www.tfa-doslmann.de/en/service/downloads/instruction-manuals

Kat.-Nr. 30.3057.01

CE UK CA

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.
• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cualquier lectura incorrecta y de las consecuencias que pueden derivarse de tales.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

• Termo-higrómetro inalámbrico
- 3 transmisores higrotérmicos (Cat.-No. 30.3221.02)
- Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Para el control del clima interno y externo
• Con sensor interno y 3 transmisores de radio inalámbricos para controlar la temperatura y humedad en hasta 4 habitaciones.
• Valores máximos y mínimos
• Indicador de tendencia
  • Nivel de confort
• Reloj radiocontrolado con fecha

4. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

¡Precaución! liesgo de lesiones:

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.
• Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras Internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue. ¡Riesgo de explosión!
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas.
• No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo.
• Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, enjuague la zona afectada con agua y acuda al médico sin pérdida de tiempo.

MULTI-SENS - Termo-higrómetro inalámbrico

¡Advertencias importantes sobre la seguridad del producto!

• No exponga los dispositivos a temperaturas extremas, vibraciones ni sacudidas extremas.
• Protegerlo de la humedad.
• Los emisores están protegido contra las salpicaduras de agua, pero no es estanco al agua. Puede utilizar los transmisores en zona externa, busque un lugar sombreado y protegido de la lluvia.

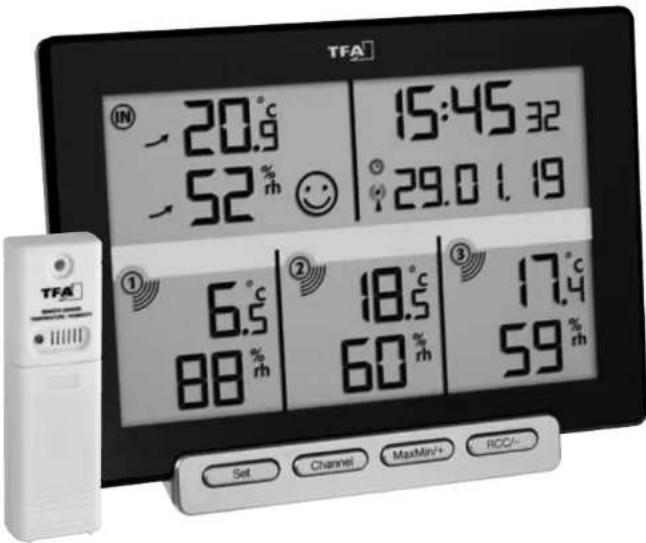

5. Componentes

5.1 Estación base (receptor)

A: Pantalla (Fig. 1):

Pantalla arriba

A 1: Símbolo para interior A 2: Temperatura
A 3: Humedad del aire A 4: Flecha de tendencia
A 5: Símbolo para nivel de confort A 6: Hora con segundos
A 7: Símbolo de la hora de verano A 8: Símbolo de DCF, fecha

Pantalla abajo para los emisores 1-3

A 9: Símbolo de radio A 10: Temperatura
A 11: Humedad del aire
B: Teclas (Fig. 1):
B 1: Tecla Set B 2: Tecla Channel
B 3: Tecla MaxMin/+ B 4: Tecla RCC/-

C: Cuerpo (Fig. 1+2):

C 1: Línea para marcar los sitios de transmisión C 2: Compartimiento de las pilas
C 3: Soporte
5.2 Sensor (Fig. 3):
D: Teclas:
D 1: Interruptor deslizante para los canales D 2: Tecla TX
E: Cuerpo:
E 1: Lámpara de control LED E 2: Compartimiento de las pilas
E 3: Anilla de suspensión

6. Puesta en marcha

6.1 Introducir las pilas

- Coloque los dispositivos sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite las fuentes de interferencias próximas (aparatos electrónicos y sistemas de radio).

1. Abra el compartimiento de las pilas del primo sensor.
2. Deslice el interruptor deslizante para canal 1
3. Introduzca dos pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
4. Cierre de nuevo el compartimiento de las pilas con cuidado.

MULTI-SENS – Termo-higrómetro inalámbrico

• Repita los pasos 1-4 para los otros dos emisores. Seleccione con el interruptor deslizante otro canal para cada emisor.
• Abra el compartimiento de las pilas de la estación base e introduzca dos pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Todos los segmentos se muestran brevemente.
  • Cierre de nuevo el compartimiento de las pilas.

6.1.1 Recepción de los emisores

• Después de insertar las pilas la estación base inicia automáticamente la recepción de los valores medidos. El símbolo de radio parpadea en la pantalla abajo.
• Si no se reciben los valores medidos aparece en la pantalla “- -.-”. Compruebe las pilas y inicie un nuevo intento. Elimine las posibles fuentes de interferencia.
• Una vez que la estación base ha recibido la hora controlada por radio, puede comenzar la inicialización manualmente. Con la tecla Channel puede seleccionar el correspondiente emisor. Mantenga pulsada la tecla Channel durante 4 segundos. La unidad principal intenta de recibir los valores medidos.
• Con la tecla "TX" puede transmitir manualmente los valores medidos (p. ej.: para probar o en caso la pérdida del transmisor).

6.2 Recepción de la hora radiocontrolada

• Después que la estación base ha completado la búsqueda de los transmisores, comienza el dispositivo a buscar la señal DCF (reloj de radio) y el símbolo de recepción DCF parpadea.
• Una vez que se ha recibido el código de horario después 2-10 minutos se muestra la hora controlada por radio, la fecha, posiblemente el simbolo de la hora de verano y el simbolo de recepción DCF aparece constantemente en la pantalla.
• La recepción de la señal DCF se lleva a cabo todos los días entre las 01:00 hasta 05:00 de la mañana en su lugar. Si la recepción del reloj a las 5.00 no tiene éxito, se llevará a cabo hasta la 1.00 de la mañana.

- Hay tres tipos de simbolos recibidos:

parpadea - la recepción está activa

se mantiene - la recepción con éxito

ningún símbolo - ninguna recepción de DCF / ajustar la hora manualmente

- Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente. El símbolo de la recepción DCF desaparece y el reloj funciona como un reloj normal de cuarzo (véase Ajustes manuales).

7. Indicaciones para la recepción de la hora controlada por radio

La transmisión de la hora se realiza por medio de un reloj atómico de cesio radiocontrolado a través de, por el instituto técnico físico de Braunschweig. La desviación es menor a 1 segundo en un millión de años. La hora viene codificada y es transmitida desde Mainflingen en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Incluso el cambio de la hora de verano e invierno se produce automáticamente. Durante el tiempo de verano aparece el símbolo en la pantalla. La recepción depende básicamente de la situación geográfica. Generalmente este debería funcionar de forma óptima en un radio de 1.500 km en torno a Frankfurt.

Por favor, tenga en cuenta lo siguiente:

- Es recomendable mantener una distancia de como mínimo 1,5 – 2 metros de posibles aparatos perturbadores tales como pantallas de ordenadores y televisores.

MULTI-SENS - Termo-higrómetro inalámbrico

• En construcciones de hormigón armado (sótanos, superestructuras), la señal recibida es evidentemente más débil. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana para obtener una mejor recepción.
• Por las noches las perturbaciones atmosféricas suelen ser reducidas y se dispone de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.

8. Manejo

• Importante: Durante la recepción de los emisores y la hora radiocontrolado no es posible el funcionamiento de las teclas.
• Mantenga pulsada la tecla MaxMin/+ o RCC/- en el modo de ajuste, accederá a la pasada rápida.
• El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 20 segundos.

8.1 Ajustes manuales

• Mantenga pulsada la tecla Set en el modo normal.
• En la pantalla aparece dcF y on (nivel preseleccionado) parpadea.
• En el modo de ajuste, se puede desactivar (OFF) o activar (on) con la tecla MaxMin/+ o RCC/- la recepción DCF.
• Al recibir la recepción desactivada debe ajustar la hora manualmente.
• Pulse otra vez la tecla Set y puede sucesivamente dirigir la indicación de la zona horaria (0 nivel preseleccionada), del sistema 12 horas o 24 horas (24hr - nivel preseleccionada), las horas, los minutos, el año, el mes, el día y la visualización de la temperatura (°C - nivel preseleccionada) y puede ajustar con la tecla MaxMin/+ o RCC/-.
• Confirme con la tecla Set.
• Si la recepción de la señal de radio para la hora DCF es exitosa y la recepción ésta activada, el tiempo ajustado manualmente se sobreescribe.

8.1.1 Ajuste de la zona horaria

• En el modo de ajuste puede ajustar la corrección de la zona horaria (-12/+12).
• La corrección de la zona horaria es necesaria cuando se pueda recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

8.1.2 Ajuste de la indicación de sistema de 12 y 24 horas

• En el modo de ajuste puede seleccionar con la tecla MaxMin/+ o RCC/- en el sistema 12 horas sistema o 24 horas.
• En el sistema de 12 horas, aparece en la pantalla AM o PM (después de mediodía) y la indicación de la fecha a la americana (primero el mes, después el día).

8.1.3 Ajuste de la indicación de la temperatura

- En el modo de ajuste puede seleccionar con la tecla MaxMin/+ o RCC/- entre la indicación de la temperatura en °C (grados Celsius) o °F (grados Fahrenheit).

8.2 Flecha de tendencia

- La flecha de tendencia le indica si la temperatura y la humedad actual suben o bajan. Si se mantienen igual, no hay ninguna indicación.

MULTI-SENS – Termo-higrómetro inalámbrico

8.3 Función máxima/mínima

• Pulse la tecla MaxMin/+ en el modo normal.
• En la pantalla aparece.
• En la pantalla aparecen los valores medidos máximos tras la última reposición.
• Pulse otra vez la tecla MaxMin/+.
• En la pantalla aparece . V
• En la pantalla aparecen los valores medidos mínimos tras la última reposición.
• Mantenga pulsada la tecla MaxMin/+ cuando se indican los valores máximos y mínimos para restablecer
  los valores correspondientes a los valores actuales.
• Pulse la tecla MaxMin/+ otra vez para volver al modo normal.
• Los valores máximos y mínimos se restablecen automáticamente a la medianoche.

8.4 Nivel confort

- Smiley Temperatura

Humedad del aire

😊 +19°C … +25°C

40%...60%

- En la pantalla aparece una cara amable cuando la temperatura está entre 19°C y 25°C y la humedad al 40% a 60%. De lo contrario aparece una cara triste.

9. Instalación de la estación base y fijación de los emisores

• Instale la estación base en su ubicación deseada. Evite la proximidad a otros aparatos eléctricos (televisor, ordenador, teléfongs móviles) y objetos metálicos macizos.
• Con la anilla de suspensión en el lado posterior puede fijar el emisor en la pared. Busque un lugar sombreado y protegido de la lluvia para poner el emisor externo. (Luz solar directa y humedad permanente perju dica innecesariamente los componentes electrónicos).
• Compruebe si se produce la transmisión de los valores medidos de los emisores en el lugar de instalación deseado para la unidad principal (alcance en campo libre hasta 80 metros), con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor.
• Busque posiblemente un lugar nuevo para los emisores y / o la estación base.

10. Marcar los sitios de transmisión

- Si tiene los emisores 1-3 instalado de forma permanente en su ubicación deseada, puede marcar los tres indicadores en la estación base con un lápiz borrable (por ejemplo: Staedtler Lumocolor correctable).

11. Cuidado y mantenimiento

• Limpie los dispositivos con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!
• Extraiga las pilas si no va a usar los dispositivos por un largo periodo de tiempo.
• Mantenga los dispositivos en un lugar seco.

11.1 Cambio de las pilas

• Cuando el símbolo de la pila aparece en la línea de visualización de un canal, cambie las pilas en el emisor correspondiente.
• Cuando el símbolo de la pila aparece en la línea de visualización de los valores internos, cambie las pilas en la estación base.
• Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor y la estación base; por esta razón, iniciarse una búsqueda manual de emisor o vuelva a la puesta en marcha de acuerdo a las instrucciones.

MULTI-SENS - Termo-higrómetro inalámbrico

12. Averías

Problema Solución

Ninguna indicación → Asegúrese que las pilas estén colocadas con la polaridad correcta de estación base → Cambiar las pilas

Ninguna recepción → Activar de nuevo la recepción DCF

de DCF → Intentar la recepción de noche

→ Elegir otro lugar para la estación base
→ Ajustar la hora manualmente
→ Elimine las fuentes de interferencia.
→ Vuelva a la puesta en marcha la estación base de acuerdo a las instrucciones

Ninguna recepción → Ningún emisor instalado

de emisor → Comprobar las pilas del emisor (¡No utilizar baterias!)

Indicación “----” → Vuelva a la puesta en marcha el emisor y la estación base de acuerdo a

las instrucciones

→ Búsqueda manual del emisor de acuerdo a las instrucciones
→ Elegir otro lugar para el emisor y/o la estación base
→ Reducir la distancia entre el emisor y la estación base
→ Elimine las fuentes de interferencia

Indicación incorrecta → Cambiar las pilas

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, dirijase al establecimiento donde adquirió el producto.

13. Eliminación

Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente.

Eliminar el embalaje de una forma respetuosa con el medio ambiente a través de los sistemas de recogida establecidos.

Eliminación de los dispositivos eléctricos

Retire las pilas y baterias recargables que no están instaladas de forma permanente y deséchelas por separado del producto.

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. La devolución es gratuita. Tenga en cuenta las normas vigentes actuales.

Eliminación de las pilas

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica.

Contienen contaminantes que pueden perjudicar el medio ambiente y la salud si se eliminan de forma inadecuada. Como consumidor, está obligado legalmente a depositar las pilas y baterlas usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local. La devolución es gratuita.

Las denominaciones de los metales pesados que contienen son:

Cd=cadmio. Hg=mercurio. Pb=plomo.

1. Datos técnicos

Gama de mediciónTemperatura interna 0 °C... 50°C (+32 °F ...+122 °FHumedad del aire interna 1% hasta 99% rH
Temperatura emisor -40 °C... 60 °C (-40 °F ...140 °F)
Precisión de la temperatura ±1°C @ 0..50°C
Resolución de la temperatura 0,1°C
Humedad del aire emisor 1% hasta 99% rH
Precisión de la humedad del aire ±5% rH (@ 30 ... 80% rH)
Resolución de la humedad del aire 1% rH
Indicación LL.L / HH.H Temperatura está fuera del rango
Alcance máximo de 80 m (campo libre)
Frecuencia de transmisión 433 MHz
Potencia máxima deradiofrecuencia transmitida < 10mW
Tiempo de transmisión	Ca. todos 50 segundos
Alimentación de tensión	Unidad principal: Pilas 2 x 1,5 V AA (no incluidas)3 sensores: Pilas a 2 x 1,5 V AA (no incluidas)Recomendamos pilas alcalinas
Sensor(dimensión y peso)	40 x 21 x 130 mm. 47 g
Unidad principal(dimensión y peso)	157 x 42 x 120 mm, 210 g (solo dispositivo)

MULTI-SENS - Termo-higrómetro inalámbrico

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin pravio aviso.

Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeláctrico 30.3057.01 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce

www.lla-dostmann.de
