TIM-250 - Timbre Steren - Manual de uso y guía de instrucciones gratis

Marca	Steren
Modelo	TIM-250
Tipo de producto	Timbre inalámbrico
Alcance	50 metros
Tonos	16 tonos seleccionables
Alimentación del receptor	3V (2 pilas AA, no incluidas)
Alimentación del transmisor	12V (1 pila 23A, no incluida)
Niveles de volumen	Bajo, Medio, Alto
Indicador	LED de uso en el receptor
Instalación	Lugar seco; limpiar con paño suave y seco; no abrir; evitar temperaturas extremas
Garantía	1 año a partir de la fecha de compra

Preguntas frecuentes - TIM-250 Steren

¿Cómo instalo las pilas en el timbre?

Retire la cubierta con un destornillador, inserte una pila 23A respetando la polaridad, luego vuelva a colocar la cubierta.

¿Cómo instalo las pilas en el receptor?

Retire la cubierta del compartimento de pilas, inserte dos pilas AA con la polaridad correcta, luego vuelva a colocar la cubierta.

¿Cómo cambio el tono de llamada?

Presione el botón Arriba/Abajo en el receptor para recorrer los 16 tonos. Suelte el botón para seleccionar el tono deseado.

¿Cómo ajusto el volumen?

Use el interruptor Lo/Med/Hi en el receptor para ajustar el volumen a bajo, medio o alto.

¿Cuál es el alcance de funcionamiento?

El timbre tiene un alcance inalámbrico de hasta 50 metros al aire libre.

¿Cuántos tonos de llamada están disponibles?

El receptor admite 16 tonos diferentes.

¿Puedo montar el timbre en exteriores?

Se recomienda instalar el timbre en un lugar seco; no es resistente a la intemperie. Evite la exposición a la lluvia o la humedad.

¿Cómo limpio el dispositivo?

Use un paño suave y seco para limpiar la superficie. No use agua ni limpiadores químicos.

¿Qué cubre la garantía?

Steren garantiza el producto contra defectos de mano de obra y materiales durante un año a partir de la fecha de compra, sujeto a las condiciones del manual.

¿Por qué el receptor no emite sonido?

Verifique que las pilas AA estén instaladas correctamente y tengan suficiente carga. Asegúrese de que el interruptor de volumen no esté en Lo si espera un sonido fuerte. También verifique que el transmisor del timbre tenga una pila 23A en funcionamiento.

MANUAL DE USUARIO TIM-250 Steren

Manual de Instrucciones

V0110

STEREN

S5-B

Timbre inalámbrico

TIM-250

Gracias

por la compra de este producto Steren.

Este manual contiene todas las funciones de operación y solución de problemas necesarias para instalar y operar su nuevo Timbre inalámbrico Steren. Por favor revise el manual completamente para estar seguro de instalar y poder operar apropiadamente este producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en:

www.steren.com

IMPORTANTE

• El equipo se debe colocar en un lugar seco.
• Limpie con un paño seco. No utilice solventes.
• No intente abrir el equipo, puede ocasionar malfuncionamiento y se anulará la garantía.
• No exponga el equipo a temperaturas extremas.

Características

• El sistema de su nuevo timbre es completamente inalámbrico.
• No necesita de cables para conectar a la corriente eléctrica, solamente inserte las baterías, colóquelo en el lugar que desee y estará listo para comenzar a utilizarlo.
• Tiene un alcance de hasta 50 metros.
• Cuenta con 16 tonos de timbre diferentes.

Controles

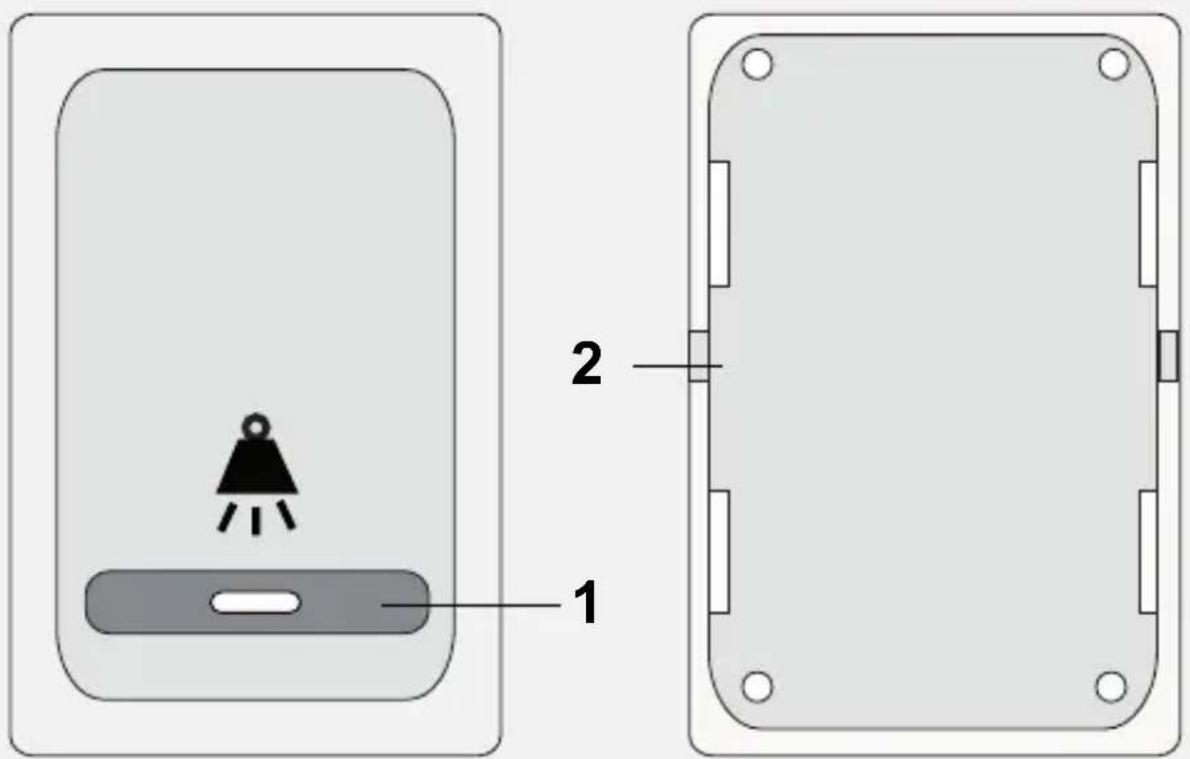

Timbre

1.- Botón de activación Presione para escuchar una melodía en el receptor.
2.- Compartimiento de baterías Permite instalar una batería 23A para su funcionamiento.

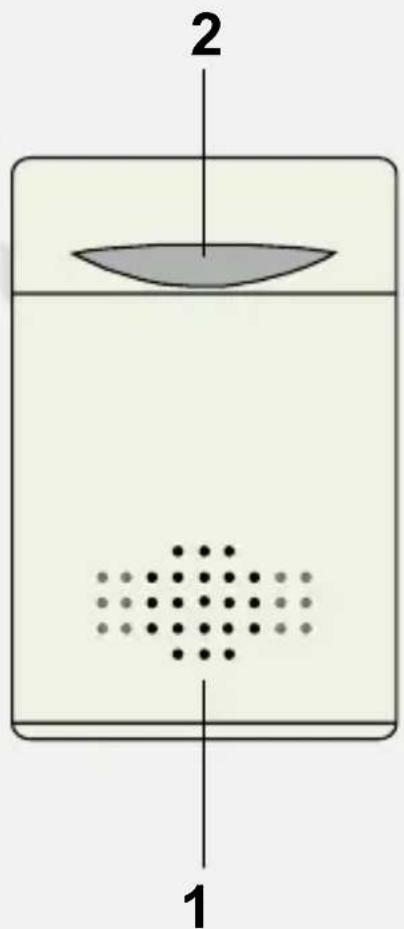

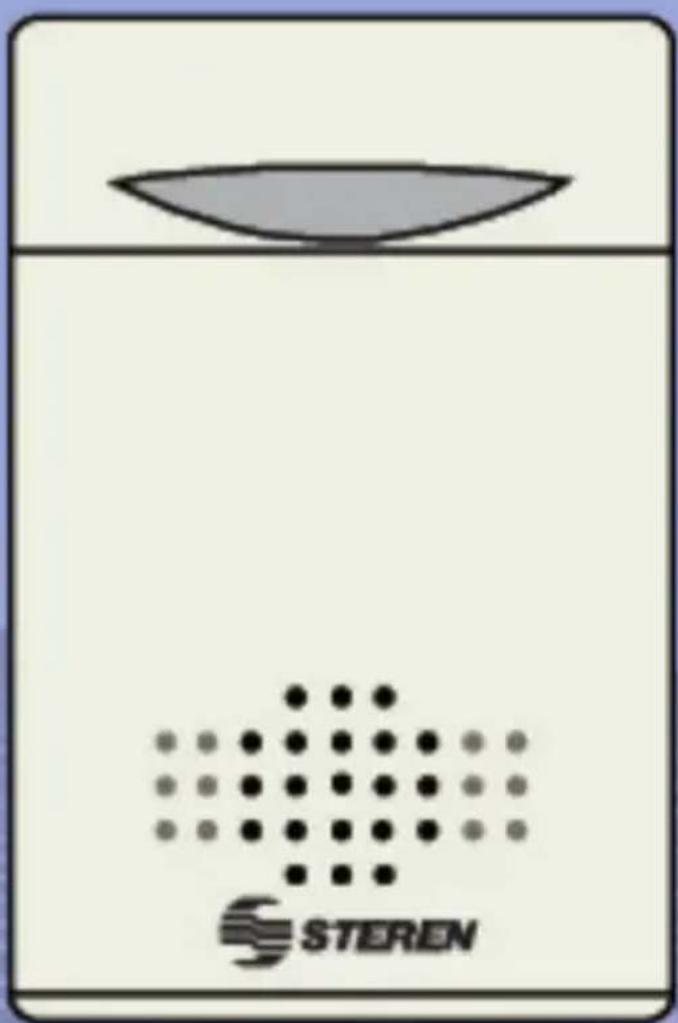

Permite escuchar el sonido del timbre

2.- Indicador de uso

Enciende cuando se presiona el timbre

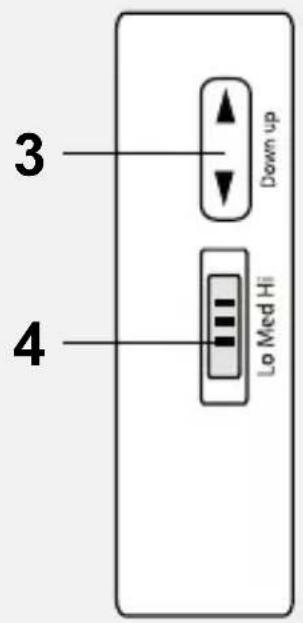

3.- Up / Down

Permite seleccionar una melodía como tono predeterminado

4.- Lo / Med / Hi

Seleccione Lo para escuchar el tono con un nivel de volumen bajo

Seleccione Med para escuchar el tono con un nivel de volumen medio

Seleccione Hi para escuchar el tono con un nivel de volumen alto

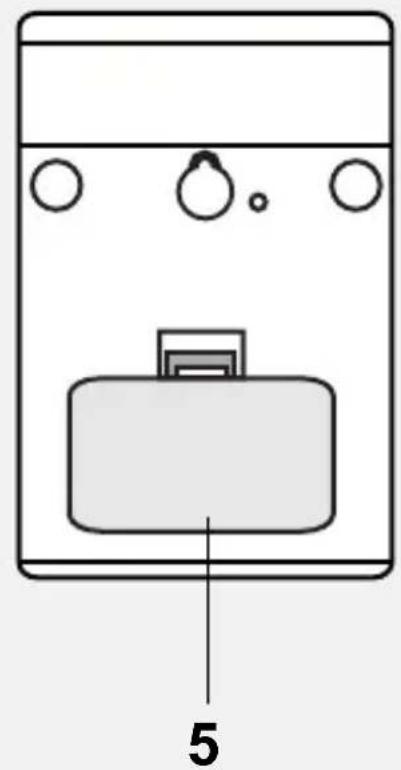

5.-Compartimiento de baterías

Permite instalar 2 baterías AA

Instalación de baterías

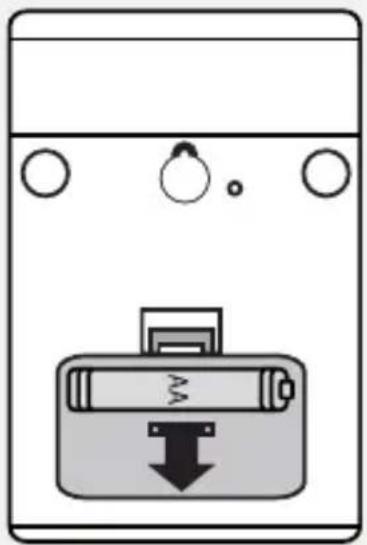

Receptor

1.- Retire la tapa del compartimiento de baterías.
2.- Coloque 2 baterías 'AA (no incluidas), poniendo atención a la polaridad.
3.- Vuelva a colocar la tapa del compartimiento.

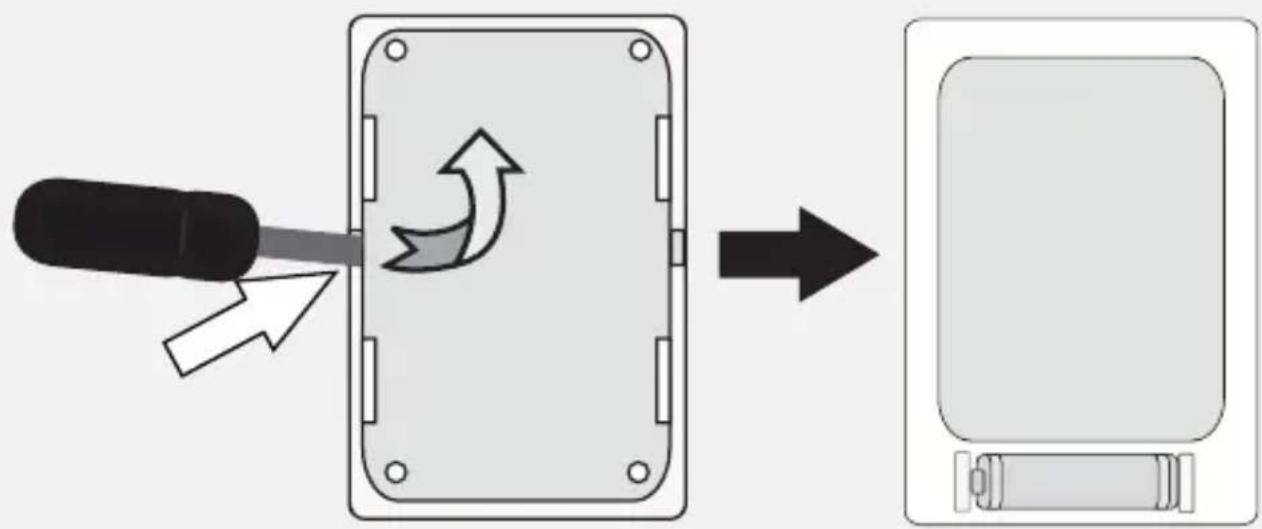

1.- Quite la tapa del timbre utilizando un desarmador como se indica en la figura.
2.- Inserte una batería 23A, poniendo atención a la polaridad.
3.- Vuelva a colocar la tapa del compartimiento.

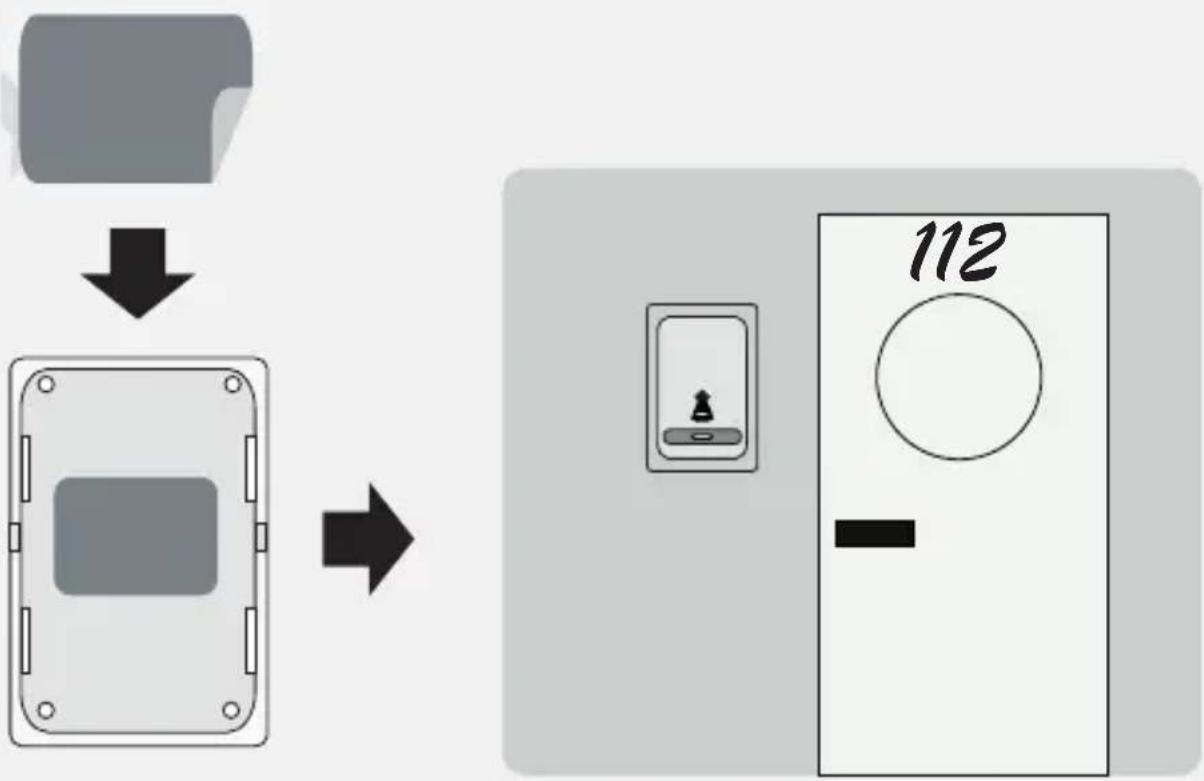

Instalación del timbre y el receptor

1.- Coloque el receptor en el área que desee, recuerde que puede colocarlo sobre una superficie plana o utilizar el orificio correspondiente para colgarlo de un tornillo o taquete.
2.- Para instalar el timbre, primeramente deberá limpiar la superficie donde desee colocarlo.
3.- Utilice la esponja autoadherible incluída. Retire una de las capas protectoras y péguela sobre la puerta o pared deseada. Presione ligeramente.
4.- Una vez que la esponja se encuentre pegada sobre la pared / puerta retire la segunda capa protectora.
5.- Coloque el timbre sobre la esponja y presione ligeramente.

Modo de uso

Una vez que ha instalado el timbre y el receptor, estará listo para su uso. Simplemente presione el botón de activación en el timbre y posteriormente podrá escuchar la melodía seleccionada en el receptor.

Su timbre inalámbrico cuenta con 16 tonos de timbre diferentes, para cambiarlos siga estos pasos:

1.- Presione el botón Down / Up para seleccionar una melodía.
2.- Una vez que haya seleccionado la melodía, deje de presionar el botón Down / Up.
3.- Si desea modificar el nivel de volumen del receptor, utilice el botón Lo / Med / Hi.

Especificaciones

Receptor (timbre) Alimentación:3V --- (2xAA)

Transmisor Alimentación: 12V --- (1x23A)

El diseño del producto y las especificaciones pueden cambiar sin previo aviso.

PÓLIZA DE GARANTÍA

Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas posteriormente.

ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de garantía, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor

Número de serie

Fecha de entrega

En caso de que su producto presente alguna falla, acuda al centro de distribución más cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo relacionado con su producto Steren.

Centro de Atención a Clientes 01 800 500 9000

ELECTRONICA STEREN S.A. DE C.V.

Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51

STEREN PRODUCTO EMPACADO S.A. DE C.V. Biólogo Maximino Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca, México, D.F. 02870, RFC: SPE941215H43

ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V. Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4

ELECTRONICA STEREN DE GUADALAJARA, S.A. López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6

ELECTRONICA STEREN DE MONTERREY, S.A. Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8

ELECTRONICA STEREN DE TIJUANA, S.A. de C.V. Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
