Tipo de producto	Lavavajillas empotrable
Capacidad	13 cubiertos
Clase de eficiencia energética	A++
Consumo de agua	9,9 litros por ciclo
Consumo de energía	0,92 kWh por ciclo
Niveles de ruido	49 dB
Programas de lavado	5 programas, incluyendo eco, rápido, intensivo
Opciones de lavado	Inicio diferido, media carga
Dimensiones aproximadas	82 cm (H) x 60 cm (L) x 55 cm (P)
Peso	45 kg
Alimentación eléctrica	220-240 V
Potencia	1800 W
Materiales	Acero inoxidable y plástico
Mantenimiento y limpieza	Filtros a limpiar regularmente, uso de detergentes adecuados
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto, reparabilidad facilitada
Seguridad	Sistema de seguridad contra desbordamientos, bloqueo para niños
Información general	Garantía de 2 años, servicio postventa disponible

Preguntas frecuentes - ESF 5521LOW ELECTROLUX

¿Por qué mi lavavajillas Electrolux ESF 5521LOW no se enciende?

Verifique que el aparato esté correctamente conectado a una toma de corriente funcional. Asegúrese también de que el interruptor no se haya disparado.

El lavavajillas hace un ruido extraño durante el funcionamiento, ¿qué hacer?

Verifique si hay objetos o utensilios atascados en el brazo de lavado. Asegúrese también de que el lavavajillas esté correctamente nivelado.

¿Por qué mis platos salen aún sucios después del lavado?

Asegúrese de que el filtro esté limpio y no obstruido. Verifique también que esté utilizando un detergente adecuado y que el brazo de lavado pueda girar libremente.

¿Cómo reiniciar mi lavavajillas Electrolux ESF 5521LOW?

Para reiniciar el aparato, desconéctelo de la toma de corriente durante aproximadamente 5 minutos, luego vuelva a conectarlo.

El lavavajillas no drena el agua, ¿qué hacer?

Verifique la manguera de desagüe para asegurarse de que no esté torcida u obstruida. Inspeccione también el filtro y la bomba de desagüe.

¿Qué tipo de detergente debo usar con mi lavavajillas?

Utilice un detergente para lavavajillas de alta calidad, en polvo, líquido o en forma de tableta, que sea compatible con los lavavajillas.

¿Cómo puedo evitar las marcas de cal en mis vasos?

Asegúrese de usar un agente de enjuague y, si es necesario, ajuste la dureza del agua en la configuración de su lavavajillas.

¿Es normal que el lavavajillas se caliente durante el ciclo?

Sí, es normal. El lavavajillas calienta el agua para asegurar una limpieza efectiva.

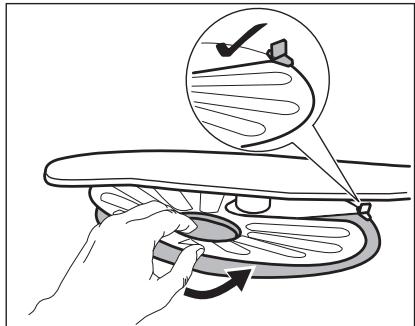

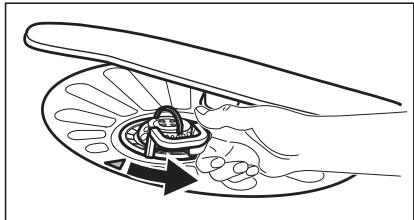

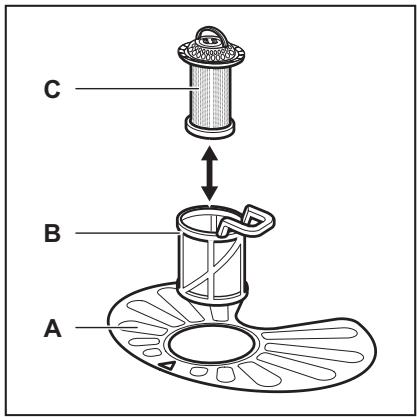

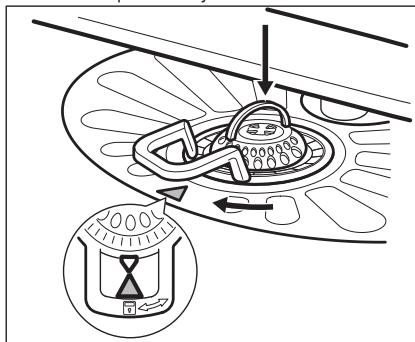

¿Cómo limpiar el filtro de mi lavavajillas?

Retire el filtro según las instrucciones del manual, enjuáguelo con agua caliente y elimine cualquier residuo de comida o grasa.

MANUAL DE USUARIO ESF 5521LOW ELECTROLUX

MANUAL DE INSTRUCCIONES

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ....3
2. INSTRUCTIONS DE SÉCURITÉ....4
3. DESCRIPTION DE L'APPAREIL....6
4. BANDEAU DE COMMANDE....7
5. PROGRAMMES....8
6. RÉGLAGES....9
7. OPTIONS....12
8. AVANT LA PREMIÈRE UTILISATION....12
9. UTILISATION QUOTIDIENNE....14
10. CONSEILS....16
11. ENTRETIEN ET NETTOYAGE.... 18
12. EN CAS D'ANOMALIE DE FONCTIONNEMENT.... 19
13. CARACTÉRISTIQUES TECHNIQUES....21

NOUS PENSONS À VOUS

8 Distribuidor de abrilhantador
9 Distribuidor de detergente
10 Cesto de talheres
11 Cesto inferior
12 Cesto superior

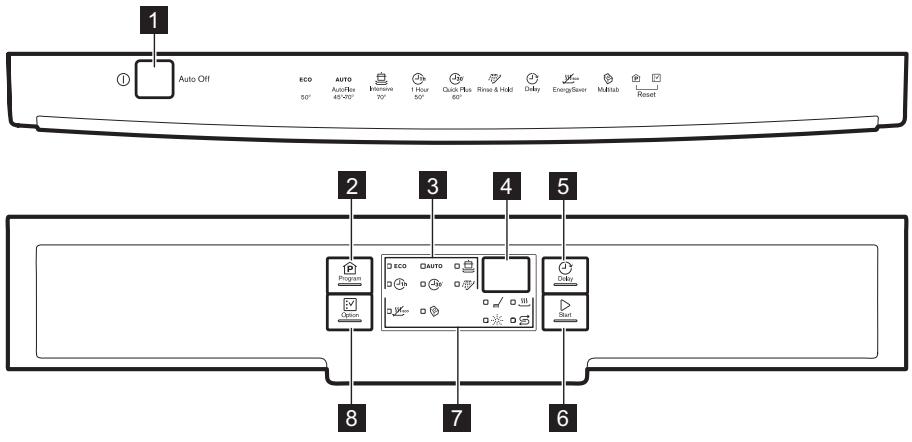

4. PAINEL DE COMANDOS

1 Auto Off ECO AUTO AutoBox 60° Intervine 70° 1 Hour 50° Quick Plus 60° Rise & Hold Delay EnergySaver Multib Reset Program Auto Start 8 7 6

6.3 Distribuidor de abrilhantador

Com o distribuidor de abrilhantador desactivado, o indicador de abrilhantador está sempre apagado.

Como desactivar o distribuidor de abrilhantador

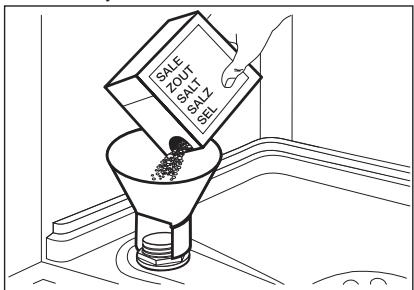

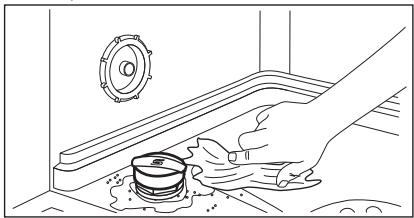

Como encher o depósito de sal

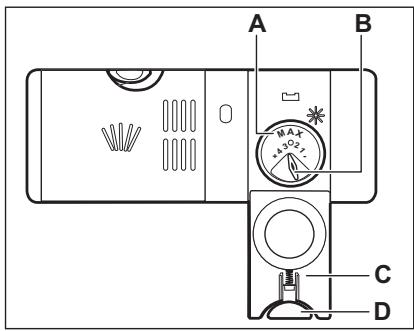

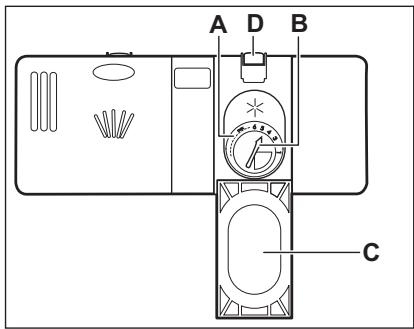

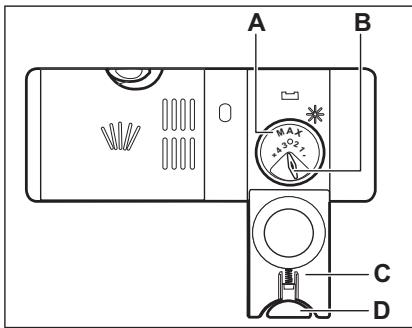

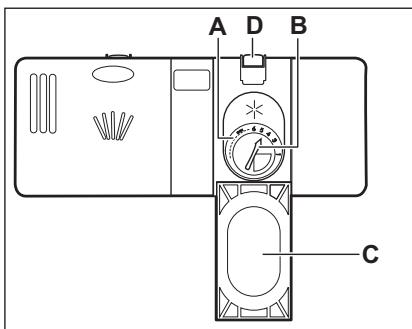

8.2 Como encher o distribuidor de abrilhantador

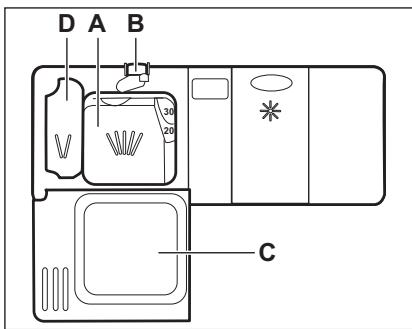

A D B C

A B MAX *3027 C D

1) Consulte todos os valores na placa de características.

1. INFORMACIÓN SOBRE SEGURIDAD......42
2. INSTRUCCIONES DE SEGURIDAD...... 43
3. DESCRIPCIÓN DEL PRODUCTO...... 45
4. PANEL DE CONTROL 46
5. PROGRAMAS......47
6. AJUSTES......48
7. OPCIONES....50
8. ANTES DEL PRIMER USO....51
9. USO DIARIO....52
10. CONSEJOS....54
11. MANTENIMIENTO Y LIMPIEZA....55
12. SOLUCIÓN DE PROBLEMAS....57
13. INFORMACIÓN TÉCNICA....59

PENSAMOS EN USTED

Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así pues, siempre que lo utilice, puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Consulte en nuestro sitio web:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.electrolux.com

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie.

La información se puede encontrar en la placa de características.

Advertencia / Precaución-Información sobre seguridad

Información general y consejos

Información medioambiental

Salvo modificaciones.

1. ⚠ INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

1.1 Seguridad general

• Este aparato está concebido para utilizarse en aplicaciones domésticas y similares, tales como:
• granjas; áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
• por clientes en hoteles, moteles, pensiones y otros entornos de tipo residencial.

- No cambie las especificaciones de este aparato.

- La presión de servicio del agua (mínima y máxima) debe estar entre 0.5 (0.05) / 8 (0.8) bares (Mpa)

- Cumpla el número máximo de 13 cubiertos.

- Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos.

- Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con las puntas hacia abajo o en posición horizontal.

- No deje la puerta del aparato abierta sin supervisión para evitar caídas sobre él.

- Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

- No utilice pulverizadores ni vapor de agua para limpiar el aparato.

- Vigile que ninguna alfombra obstruya las aberturas de ventilación de la base (si existen).

- El aparato debe conectarse a la toma de agua utilizando los nuevos juegos de tubos suministrados. No se deben reutilizar los juegos de tubos antiguos.

1.2 Seguridad de niños y personas vulnerables

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
• Mantenga todos los detergentes fuera del alcance de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando la puerta se encuentre abierta.
• La limpieza y el mantenimiento no podrán realizarlas niños sin supervisión.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

• Retire todo el embalaje
- No instale ni utilice un aparato dañado.
- No instale ni utilice el aparato en lugares con temperaturas inferiores a 0 °C.
- Siga las instrucciones de instalación suministradas con el aparato.
- Asegúrese de que el aparato se instala debajo y junto a estructuras seguras.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• El aparato debe conectarse a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el enchufe ni en el cable de red. El centro de servicio autorizado es quien debe cambiar el cable de alimentación en caso necesario.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Este aparato es conforme con las directivas europeas.
• Sólo para el R.U. e Irlanda. El aparato tiene un enchufe de 13 amp. Si es necesario cambiar el fusible del enchufe de alimentación, utilice un fusible: 13 amp ASTA (BS 1362).

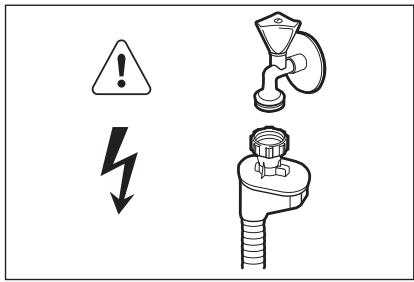

2.3 Conexión de agua

- Asegúrese de no provocar daños en los tubos de agua.

• Antes de conectar el aparato a las nuevas tuberías o a tuberías que no se hayan usado durante mucho tiempo, deje correr el agua hasta que esté limpia.
• La primera vez que utilice el aparato, asegúrese de que no haya fugas.
• La manguera de entrada de agua tiene una válvula de seguridad y un revestimiento con un cable interno de conexión a la red.

- Si la manguera de entrada de agua está dañada, desconecte el aparato inmediatamente de la toma de corriente. Póngase en contacto con el centro servicio técnico autorizado para cambiar la manguera de entrada de agua.

2.4 Uso del aparato

• No se siente ni se ponga de pie sobre la puerta abierta.

• Los detergentes para lavavajillas son peligrosos. Siga las instrucciones de seguridad del envase de detergente.

• No beba agua procedente del aparato ni juegue con ella.

• No retire la vajilla del aparato hasta que finalice el programa. Puede quedar detergente en los platos.
• El aparato puede liberar vapor caliente si abre la puerta durante un programa.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

2.5 Asistencia

• Póngase en contacto con el centro de servicio técnico autorizado para reparar el aparato. Le recomendamos que utilice solamente recambios originales.
• Cuando se ponga en contacto con el servicio técnico autorizado, tenga a mano la información siguiente de la placa de características.
  Modelo:
  PNC (número de producto):
  Número de serie:

2.6 Desecho

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

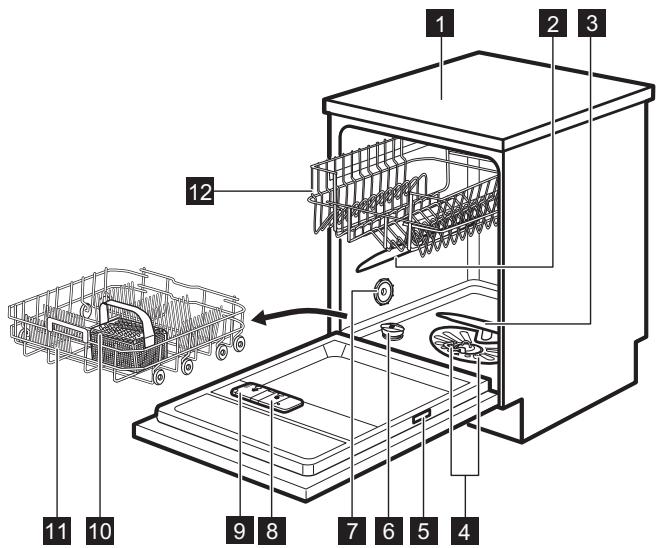

3. DESCRIPCIÓN DEL PRODUCTO

1 Encimera
2 Brazo aspersor intermedio
3 Brazo aspersor inferior
4 Filtros
5 Placa de características
6 Depósito de sal
7 Salida de aire

8 Dosificador de abrillantador
9 Dosificador de detergente
10 Cesto para cubiertos
11 Cesto inferior
12 Cesto superior

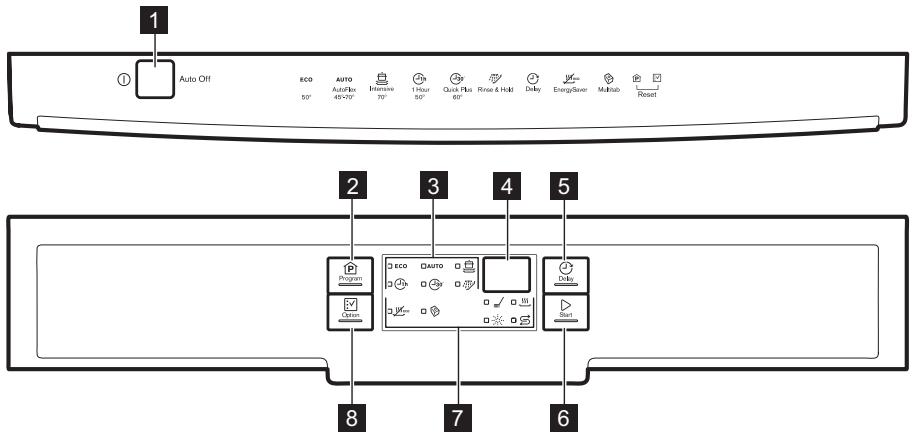

4. PANEL DE CONTROL

1 Auto Off ECO 50° AUTO 45+20° Intensive 70° 1 Hour 50° Quick Plus 60° Rinse & Roll Daily EnerGaser Multib Reset Program ECO AUTO Debo 8 7 6

1 Botón de encendido/apagado
2 Tecla Program
3 Indicadores de programa
4 Pantalla
5 Tecla Delay

6 Tecla Start
7 Indicadores
8 Tecla Option

4.1 Indicadores

Indicador	Descripción
[aw=28]	Fase de lavado. Se enciende durante la fase de lavado.
[AC=4]	Fase de secado. Se enciende durante la fase de secado.
[69=4]	Indicador Multitab.
[427=3]	Indicador de sal. Siempre está apagado mientras el programa está en funcionamiento.
[82=4]	Indicador de abrillantador. Siempre está apagado mientras el programa está en funcionamiento.
[aw=35]	Indicador EnergySaver.

5. PROGRAMAS

Programa	Grado de suciedadTipo de carga	Fases del programa	Opciones
ECO 1)	Suciedad normalVajilla y cubiertos	PrelavadoLavado a 50 °CAclaradosSecado	EnergySaverMultitab
AUTO 2)	TodoVajilla, cubiertos, cacerolas y sartenes	PrelavadoLavado de 45 °Ca 70 °CAclaradosSecado	EnergySaverMultitab
3)	Suciedad intensaVajilla, cubiertos, cacerolas y sartenes	PrelavadoLavado a 70 °CAclaradosSecado	EnergySaverMultitab
^1h	Suciedad ligeraVajilla y cubiertos	Lavado a 50 °C o 55 °CAclarados	Multitab
^30' 4)	Suciedad recienteVajilla y cubiertos	Lavado a 60 °C o 65 °CAclarados	Multitab
^5'	Todo	Prelavado

1) Con este programa se consigue el uso más eficaz del agua y consumo de energía para va-jillas y cubiertos con suciedad normal. (Este es el programa estándar para institutos de pruebas.)

2) El aparato detecta el tipo de suciedad y la cantidad de objetos que hay en los cestos. Ajusta automáticamente la temperatura y la cantidad del agua, el consumo de energía y la duración del programa.

3) Este programa tiene una fase de aclarado a alta temperatura para obtener resultados más higiénicos. Durante la fase de aclarado, la temperatura se mantiene a 70 °C durante al menos 10 minutos.

4) Con este programa puede lavar una carga con suciedad reciente. Ofrece buenos resultados de lavado en poco tiempo.

5) Con este programa se puede aclarar la vajilla rápidamente para evitar que los restos de comida se adhieran a la vajilla y que se formen olores en el aparato. No utilice detergente con este programa.

5.1 Valores de consumo

1) La presión y temperatura del agua, las variaciones del suministro de energía, las opciones y la cantidad de platos pueden alterar los valores.

Programa 1)	Agua (l)	Energía (kWh)	Duración (min)
ECO	11	1.050	195
AUTO	7 - 15	0.6 - 1.4	40 - 150
	13 - 15	1.3 - 1.5	140 - 160
J_1h	8 - 9	1.0 - 1.2	55 - 65
J_30'	9	0.9	30
	4	0.1	14

5.2 Información para los institutos de pruebas

Para obtener toda la información necesaria para la prueba de rendimiento, envíe un correo electrónico a:

[e-mail]

Anote el número de producto (PNC) que aparece en la placa de características.

6. AJUSTES

6.1 Modo de selección de programa y modo de usuario

Cuando el aparato está en modo de selección de programa es posible ajustar un programa y entrar al modo de usuario.

En el modo de usuario pueden cambiarse los ajustes siguientes:

• El nivel del descalcificador de agua según la dureza del agua.
• La activación o desactivación de la señal acústica para el final del programa.
• La desactivación del dosificador de abrillantador cuando desee usar la opción Multitab y el abrillantador juntos

Estos ajustes se guardan hasta que vuelva a cambiarlos.

Cómo ajustar el modo de selección de programa

El aparato está en modo de selección de programa cuando el indicador de programa ECO se enciende y la

pantalla muestra la duración del programa.

Al encender el aparato, suele encontrarse en modo de selección de programa. Sin embargo, si no sucede así, puede ajustar el modo de selección de programa de la forma siguiente:

Mantenga pulsadas simultáneamente Program y Option hasta que el aparato se encuentre en el modo de selección.

6.2 Descalcificador de agua

El descalcificador elimina minerales del suministro de agua, ya que podrían afectar o deteriorar el funcionamiento del aparato.

Cuanto mayor sea el contenido de dichos minerales, más dura será el agua. La dureza del agua se mide en escalas equivalentes.

El descalcificador de agua debe ajustarse en función de la dureza que presente el agua de su zona. La empresa local de suministro de agua puede indicarle el grado de dureza de la misma. Es muy importante ajustar el nivel de

descalcificador para obtener un buen resultado de lavado.

Dureza agua

Grados alemanes (°dH)	Grados franceses (°fH)	mmol/l	Grados Clarke	Nivel del descal-cificador del agua
47 - 50	84 - 90	8,4 - 9,0	58 - 63	10
43 - 46	76 - 83	7,6 - 8,3	53 - 57	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	2
<4	<7	<0,7	< 5	1 2)

1) Ajuste de fábrica.
2) No utilice sal en este nivel.

Cómo ajustar el nivel del descalcificador de agua

El aparato debe estar en modo de selección de programa.

1. Para acceder al modo de usuario mantenga pulsadas simultáneamente

Delay y Start hasta que los indicadores ECO, AUTO y empiecen a parpadear y la pantalla quede en blanco.

1. Pulse Program.

2. Los indicadores AUTO y se apagan.

3. El indicador ECO continúa parpadeando.

4. La pantalla muestra el ajuste actual: p. ej. 5 L = nivel 5.

5. Pulse Program repetidamente para cambiar el ajuste.

6. Pulse la tecla de encendido/apagado para confirmar el ajuste.

6.3 El dosificador de abrillantador

El abrillantador ayuda a que la vajilla se seque sin rayas ni franjas.

El abrillantador se añade automáticamente durante la fase de aclarado caliente.

Uso de abrillantador y pastillas múltiples

Cuando se activa la opción Multitab, el dosificador de abrillantador sigue liberando abrillantador. Sin embargo, puede desactivar el dosificador de abrillantador. En este caso, el resultado de secado puede no ser satisfactorio.

Con el dosificador de abrillantador desactivado, el indicador de abrillantador siempre está apagado.

Cómo desactivar el dosificador de abrillantador

El aparato debe estar en modo de selección de programa.

1. Para acceder al modo de usuario mantenga pulsadas simultáneamente Delay y Start hasta que los

indicadores ECO, AUTO y empiecen a parpadear y la pantalla quede en blanco.

1. Pulse Option.

- Los indicadores ECO y se apagan.

- El indicador AUTO continúa parpadeando.

- La pantalla muestra el ajuste actual.

- Id = dosificador de abrillantador activado.

- 0 d = dosificador de abrillantador desactivado.

1. Pulse Option para cambiar el ajuste.

2. Pulse la tecla de encendido/apagado para confirmar el ajuste.

6.4 Señales acústicas

Las señales acústicas suenan cuando se produce un fallo del aparato. No es posible desactivar estas señales acústicas.

7. OPCIONES

Cada vez que inicie un programa debe activar las opciones que desee.

No es posible activar ni desactivar esta opciones con un programa en marcha.

No todas las opciones son compatibles entre sí. Si ha seleccionado opciones no compatibles, el aparato desactiva automáticamente una o más de ellas. Solo permanecen encendidos los indicadores de las opciones aún activas.

Al finalizar el programa también suena una señal acústica. Por defecto, esta señal acústica está desactivada pero es posible activarla.

Cómo activar la señal acústica para el final del programa

El aparato debe estar en modo de selección de programa.

1. Para acceder al modo de usuario mantenga pulsadas simultáneamente Delay y Start hasta que los indicadores ECO, AUTO y empiecen a parpadear y la pantalla quede en blanco.

2. Pulse Delay

- Los indicadores ECO y AUTO se apagan.

- El indicador continúa parpadeando.

- La pantalla muestra el ajuste actual:

- Ob = Señal acústica apagada.

- Ib = Señal acústica encendida.

1. Pulse Delay para cambiar el ajuste.

2. Pulse la tecla de encendido/apagado para confirmar el ajuste.

7.1 Multitab

Active esta opción cuando utilice pastillas múltiples que integren las funciones de sal, abrillantador y detergente. También pueden contener otros agentes limpiadores o abrillantadores.

Esta opción desactiva la liberación de sal. El indicador de sal no se enciende.

Mediante esta opción se prolonga la duración del programa para mejorar el resultado de limpieza y secado con el uso de pastillas múltiples.

Multitab no es una opción permanente y ha de seleccionarse en todos los ciclos.

Cómo activar Multitab

Pulse Option hasta que se encienda el indicador 🔒.

7.2 EnergySaver

Esta opción reduce la temperatura de la última fase de enjuague y a la vez el consumo de energía (aproximadamente -25%).

Los platos pueden seguir mojados al terminar el programa.

8. ANTES DEL PRIMER USO

1. Asegúrese de que el nivel actual del descalcificador coincide con la dureza de su suministro de agua. Si no lo es, ajuste el nivel de descalcificador de agua.

2. Llene el depósito de sal.

3. Llene el dosificador de abrillantador.
4. Abra la llave de paso.
5. Inicie un programa para eliminar todos los restos de procesamiento que pueda haber en el aparato. No utilice detergente ni cargue los cestos.

Cuando se inicia un programa, el aparato puede tardar hasta 5 minutos en recargar la resina del descalcificador. Parece que el aparato no funciona. La fase de lavado empieza sólo después de que termine este proceso. El proceso se repite periódicamente.

8.1 El depósito de sal

PRECAUCIÓN!

Utilice exclusivamente sal diseñada específicamente para lavavajillas

La sal se utiliza para recargar la resina del descalcificador y asegurar un buen resultado de lavado en el uso diario.

La duración del programa será menor.

Como activar EnergySaver

Pulse Option hasta que se encienda el indicador √εco.

Si la opción no es aplicable al programa, el indicador parpadea rápidamente durante unos segundos y después se apaga.

La pantalla muestra la duración actualizada del programa.

Llenado del contenedor de sal

1. Gire la tapa del depósito de sal hacia la izquierda y retírela.
2. Vierta 1 litro de agua en el depósito de sal (solo la primera vez).
3. Llene el depósito con sal para lavavajillas.

SALE ZOUT SALE SAL 3.5g

1. Elimine los restos de sal que puedan haber quedado en la entrada del depósito.

1. Gire la tapa del depósito de sal hacia la derecha para cerrar el depósito de sal.

El agua y la sal pueden salirse del depósito de sal cuando lo llena. Riesgo de corrosión. Para evitarlo, después de llenar el depósito, inicie un programa.

8.2 Cómo llenar el dosificador de abrillantador

A D B C

A B MAX *3027 C D

9. USO DIARIO

1. Abra la llave de paso.

2. Pulse la tecla de encendido/apagado para encender el aparato.
   Asegúrese de que el aparato se encuentra en modo de selección de programa.

3. Si el indicador de sal está encendido, llene el depósito.

4. Si el indicador de abrillantador está encendido, llene el dosificador de abrillantador.

5. Cargue los cestos.

6. Añada el detergente. Si utiliza pastillas múltiples, active la opción Multitab.

7. Ajuste e inicie el programa adecuado para el tipo de carga y el grado de suciedad.

PRECAUCIÓN!

Utilice exclusivamente abrillantador diseñado específicamente para lavavajillas.

1. Pulse el botón de apertura (D) para abrir la tapa (C).
2. Vierta el abrillantador en el dosificador (A) hasta que el líquido alcance el nivel 'max'.
3. Limpie las salpicaduras de abrillantador con un paño absorbente para evitar que se forme demasiada espuma.
4. Cierre la tapa. Asegúrese de que el botón de apertura se encaja en su sitio.

Puede girar el selector de la cantidad (B) entre la posición 1 (menor cantidad) y la posición 4 o 6 (mayor cantidad).

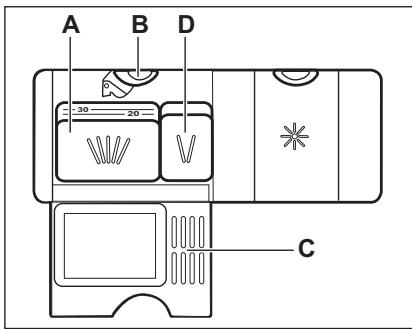

9.1 Uso del detergente

D A B 30 20 C

A B D 30 20 C

1. Pulse el botón de apertura (B) para abrir la tapa (C).
2. Coloque el detergente en polvo o pastilla en el compartimento (A).
3. Si el programa tiene una fase de prelavado, ponga una pequeña cantidad de detergente en el compartimento (D).
4. Cierre la tapa. Asegúrese de que el botón de apertura se encaja en su sitio.

9.2 Ajuste e inicio de un programa

La función Auto Off

Esta función reduce el consumo de energía desactivando automáticamente el aparato cuando no se utiliza.

La función se activa:

• 5 minutos después de terminar el programa.
• Después de 5 minutos si no se ha iniciado el programa.

Inicio de un programa

1. Pulse la tecla de encendido/apagado para encender el aparato. Asegúrese de que el aparato se encuentra en modo de selección de programa.
2. Cierre la puerta del aparato.
3. Pulse Program repetidamente hasta que se encienda el indicador del programa que desee seleccionar.

En la pantalla se muestra la duración del programa.

1. Ajuste las opciones aplicables.
2. Pulse Start para iniciar el programa.

- Se enciende el indicador de la fase de lavado.

- La duración del programa empieza a disminuir en intervalos de 1 minuto.

Inicio de un programa con inicio diferido

1. Ajuste un programa.
2. Pulse repetidamente Delay hasta que la pantalla muestre el tiempo de retardo que desee ajustar (entre 1 y 24 horas).

Parpadea el indicador del programa seleccionado.

1. Pulse Start.
2. Cierre la puerta del aparato para iniciar la cuenta atrás.

Cuando finaliza la cuenta atrás, se inicia el programa y se enciende el indicador de fase de lavado.

Apertura de la puerta mientras está funcionando el aparato

Si abre la puerta mientras se realiza un programa, el aparato se detiene. Cuando cierre la puerta, el aparato continuará a partir del punto de interrupción.

Si la puerta se abre más de 30 segundos durante la fase de secado, el programa en funcionamiento se termina.

Cancelación del inicio diferido mientras está en curso la cuenta atrás

Si cancela el inicio diferido, debe volver a ajustar el programa y las opciones.

Mantenga pulsadas simultáneamente Program y Option hasta que el aparato se encuentre en el modo de selección.

Cancelación de un programa

Mantenga pulsadas simultáneamente Program y Option hasta que el aparato se encuentre en el modo de selección. Compruebe que hay detergente en el dosificador antes de iniciar un nuevo programa.

10. CONSEJOS

10.1 General

Los consejos siguientes le aseguran un resultado de limpieza de secado óptimo en el uso diario y también le ayudan a proteger el medio ambiente.

• Tire los residuos de alimentos de mayor tamaño de los platos a la basura.
• No enjuague los platos a mano. Si es necesario, utilice el programa de prelavado (en su caso) o seleccione un programa con fase de prelavado.
• Aproveche siempre todo el espacio de los cestos
• Al cargar el aparato, asegúrese de que los platos quedan totalmente al alcance de las boquillas del brazo aspersor para lavarse con el agua que expulsan. Asegúrese de que los objetos no se tocan entre sí ni se cubren unos a otros.
• Puede utilizar detergente para lavavajillas, abrillantador y sal por separado o pastillas múltiples (p. ej. "3en1", "4en1", "Todo en 1"). Siga las instrucciones que aparecen en el envoltorio.
• Seleccione el programa según el tipo de carga y el grado de suciedad. Con el programa ECO se consigue el uso más eficaz del agua y consumo de

Fin del programa

Cuando haya finalizado el programa de lavado, la pantalla mostrará 0:00. Los Indicadores luminosos de fase están desactivados.

Se apagan todas las teclas salvo la de encendido / apagado.

1. Pulse la tecla de encendido/apagado o espere a que la función Auto Off desactive automáticamente el aparato.
   Si abre la puerta antes de la activación de Auto Off, el aparato se desactiva automáticamente.
2. Cierre la llave de paso.

energía para vajillas y cubiertos con suciedad normal.

10.2 Utilización de sal, abrillantador y detergente

• Utilice únicamente sal, abrillantador y detergente para el lavavajillas. El aparato podría dañarse con otros productos.
• Las pastillas múltiples suelen ser adecuadas para áreas con dureza de agua hasta 21 °dH. En las zonas que superen este límite también deberá utilizarse abrillantador además de pastillas múltiples. Sin embargo, en áreas con agua dura o muy dura, recomendamos utilizar detergente solo (en polvo, gel o pastillas sin funciones adicionales) abrillantador y sal por separado para conseguir un resultado de limpieza y secado óptimo.
• Si utiliza tabletas múltiples, puede seleccionar la opción Multitab (en su caso). Esta opción mejora el resultado de limpieza y secado con el uso de pastillas múltiples.
• Las pastillas de detergente no se disuelven completamente con programas cortos. Para evitar restos de detergente en la vajilla, se recomienda usar pastillas de detergente con los programas largos.

- No utilice más cantidad de detergente de la recomendada. Consulte las instrucciones del envase del detergente.

10.3 Qué hacer si desea dejar de usar pastillas de detergente

Antes de volver a utilizar por separado detergente, sal y abrillantador, realice el procedimiento siguiente.

1. Ajuste el nivel más alto del descalcificador.
2. Asegúrese de llenar el depósito de sal y el dosificador de abrillantador.
3. Inicie el programa más corto que incluya una fase de aclarado. No añada detergente ni cargue los cestos.
4. Cuando termine el programa, ajuste el descalcificador según la dureza del agua de su zona.
5. Ajuste la cantidad de abrillantador.

10.4 Carga de los cestos

• Utilice el aparato exclusivamente para lavar utensilios aptos para lavavajillas.
• No coloque en el aparato utensilios de madera, cuerno, aluminio, peltre o cobre.
• No coloque en el aparato objetos que puedan absorber agua (esponjas, paños de limpieza, etc.).
• Tire a la basura los restos de alimentos más gruesos de los platos.
• Ablande los restos de comida adheridos a la vajilla.
• Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) boca abajo.

• Asegúrese de que los vasos no chocan entre sí.

• Coloque los cubiertos y los objetos pequeños en el cesto de cubiertos.

• Coloque los objetos ligeros en el cesto superior. Asegúrese de que los objetos no se mueven.
• Antes de iniciar un programa, compruebe que los brazos aspersores giran sin obstrucción.

10.5 Antes del inicio de un programa

Compruebe que:

• Los filtros están limpios y bien instalados.
• La tapa del depósito de sal está apretada.
• Los brazos aspersores no están obstruidos.
• Hay abrillantador y sal para lavavajillas (a menos que utilice pastillas múltiples).
• La posición de los objetos en los cestos es correcta.
• El programa es adecuado para el tipo de carga y el grado de suciedad.
• Se utiliza la cantidad correcta de detergente.

10.6 Descarga de los cestos

1. Deje enfriar la vajilla y cristalería antes de retirarla del aparato Los artículos calientes son sensibles a los golpes.
2. Vacíe primero el cesto inferior y a continuación el superior

Al final del programa puede haber restos de agua en los laterales y en la puerta del aparato.

11. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

Los filtros sucios y los brazos aspersores obstruidos reducen la calidad del lavado. Revíselos periódicamente y, si es necesario, límpielos.

11.1 Limpieza de los filtros

El sistema de filtro está hecho de 3 piezas.

C B A

1. Gire el filtro (B) hacia la izquierda y extráigalo.

1. Asegúrese de que no haya restos de comida ni suciedad alrededor del borde del sumidero.
2. Vuelva a colocar el filtro plano (A). Asegúrese de que esté bien colocado bajo las 2 guías.

1. Vuelva a montar los filtros (B) y (C).
2. Vuelva a colocar el filtro (B) en el filtro plano (A). Gírelo hacia la derecha hasta que encaje.

Una posición incorrecta de los filtros puede dañar el aparato y provocar resultados de lavado no satisfactorios.

11.2 Limpieza de los brazos aspersores

No retire los brazos aspersores. Si los orificios de los brazos aspersores se taponan, retire la suciedad restante con un objeto afilado.

11.3 Limpieza del exterior

- Limpie el aparato con un paño suave humedecido.

12. SOLUCIÓN DE PROBLEMAS

Si el aparato no se pone en marcha o se detiene durante el funcionamiento. Antes de ponerse en contacto con el servicio técnico compruebe si puede resolver el problema con ayuda de la información de la tabla.

• Utilice solo detergentes neutros.
- No utilice productos abrasivos, estropajos duros ni disolventes.

11.4 Limpieza del interior

• Limpie cuidadosamente el aparato, incluida la junta de goma de la puerta, con un paño húmedo.
• Si normalmente utiliza programas de corta duración, estos pueden dejar depósitos de grasa y sarro en el interior del aparato. Para evitarlo, se recomienda utilizar programas de larga duración al menos dos veces al mes.

Algunos fallos de funcionamiento se indican en la pantalla con un código de alarma.

Problema y código de alarma	Posible solución
No se puede encender el aparato.	Asegúrese de que el enchufe está conectado a la toma de corriente.Asegúrese de que no hay ningún fusible dañado en la caja de fusibles.
El programa no se pone en marcha.	Asegúrese de que la puerta del aparato está cerrada.Pulse Start.Si se ha ajustado el inicio diferido, cancele el ajuste o espere hasta el final de la cuenta atrás.El aparato ha iniciado el proceso de recarga de resina dentro del descalcificador de agua. La duración total del proceso es de aproximadamente 5 minutos.
El aparato no carga agua.La pantalla muestra,10.	Compruebe que el grifo está abierto.Asegúrese de que la presión del agua no sea demasiado baja. Solicite información a la compañía local de suministro de agua.Compruebe que el grifo no esté obstruido.Asegúrese de que el filtro de la manguera de entrada no está obstruido.Asegúrese de que la manguera de entrada no esté doblada ni retorcida.
El aparato no desagua.La pantalla muestra,20.	Compruebe que el desagüe no esté obstruido.Asegúrese de que el tubo de desagüe no esté doblado ni retorcido.
El dispositivo contra inundación se ha puesto en marcha.La pantalla muestra,30.	Cierre el grifo y póngase en contacto con el servicio técnico autorizado.

Después de comprobar el aparato, desactivévelo y activévelo. Si el problema se vuelve a producir, póngase en contacto con el servicio técnico autorizado.

Respecto a los códigos de alarma no descritos en la tabla, póngase en contacto con el servicio técnico autorizado.

12.1 Los resultados del lavado y el secado no son satisfactorios

Problema	Posible solución
Hay rayas o películas azuladas en vasos y platos.	La dosificación del abrillantador es demasiado alta.Ajuste el selector de abrillantador en la posición más baja.La cantidad de detergente es demasiada.
Hay manchas y gotas de agua en vajilla y cristalería	La dosificación del abrillantador es insuficiente.Ajuste el selector de abrillantador en una posición más alta.La calidad del abrillantador podría ser la causa.
La vajilla está mojada.	El programa no tiene una fase de secado o la tiene con una temperatura baja.El dosificador de abrillantador está vacío.La calidad del abrillantador podría ser la causa.La calidad de las tabletas de detergente podría ser la causa. Pruebe con una marca diferente o active el dosificador del abrillantador y utilice éste junto con las tabletas de detergente.

Consulte otras posibles causas en "Consejos".

13. INFORMACIÓN TÉCNICA

Medidas	Ancho / alto / fondo (mm)	600 / 850 / 625
Conexión eléctrica1)	Voltaje (V)	220 - 240
	Frecuencia (Hz)	50
Presión del suministro de agua	Mín. / máx. bares (MPa)	0.5 (0.05) / 8 (0.8)
Suministro de agua	Agua fría o caliente2)	máx. 60 °C
Capacidad	Cubiertos	13
Consumo de potencia	Modo encendido (W)	0.99
Consumo de potencia	Modo apagado (W)	0.10

1) Consulte los demás valores en la placa de características.

2) Si el agua caliente procede de fuentes de energía alternativas (por ejemplo, paneles solares, energía eólica), utilice la toma de agua caliente para reducir el consumo de energía.

14. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo 📊. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y

electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

CE
