| Tipo de producto | Cocina de gas profesional |
| Marca | Monogram |
| Modelo | ZGP486LDNSS |
| Ancho | 48 pulgadas (122 cm) |
| Número de quemadores | 6 quemadores de doble llama superpuestos |
| Placa de cocción | Quemadores a gas con encendido electrónico y reencendido automático |
| Placa caliente | Sí, con ajuste de altura y termostato |
| Griller | Griller infrarrojo con parrilla reversible |
| Horno | Horno con convección, asado, levado y autolimpieza |
| Número de rejillas del horno | Rejillas extensibles y rejilla de perfil bajo (según modelo) |
| Sonda de temperatura | Incluida |
| Modo Sabbath | Sí |
| Temporizador | Independiente, duración hasta 12 horas |
| Alimentación eléctrica | 120 V, 60 Hz, conexión a tierra |
| Alimentación de gas | Gas natural o propano (LP) – conversión posible |
| Dispositivo antivuelco | Incluido |
| Autolimpieza | Sí, ciclo de 3 a 5 horas |
| Mantenimiento y limpieza | Rejillas lavables en lavavajillas; autolimpieza; limpieza manual de quemadores y paneles |
| Piezas de repuesto | Disponibles a través del servicio al cliente (tel. 800.561.3344) |
| Garantía | 2 años piezas y mano de obra; 5 años quemadores; de por vida rejillas de porcelana |
Preguntas frecuentes - ZGP486LDNSS Monogram
Preguntas de los usuarios sobre ZGP486LDNSS Monogram
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones ZGP486LDNSS - Monogram y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ZGP486LDNSS de la marca Monogram.
MANUAL DE USUARIO ZGP486LDNSS Monogram
Estufas profesionales
completamente a gas
ELEVATE EVERYTHING
Contenidos
Información para el consumidor ....3
Información Importante de Seguridad .....5
Características de su cocina .....9

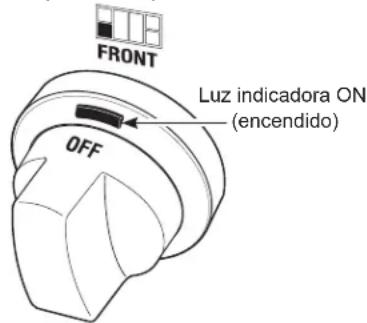

Controles de la estufa
Encendido electrónico y reencendido automático
Cómo encender un quemador de superficie .... 1 0

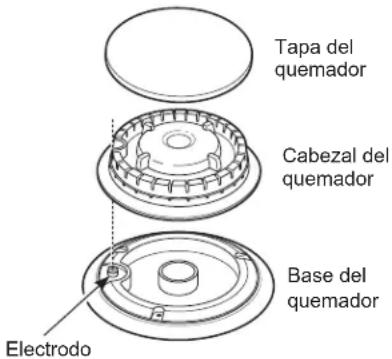

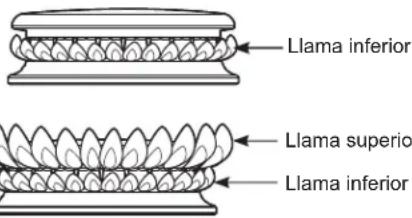

Quemadores apilados de llama dual.....10
Cocción sobre superficie
Cómo elegir el tamaño de la llama ..... 1 1

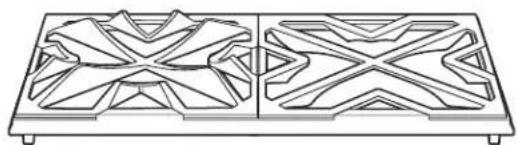

Cocción en wok 11
Precauciones de seguridad de la parrilla ..... 1 2
Cómo usar la parrilla IR ..... 1 2

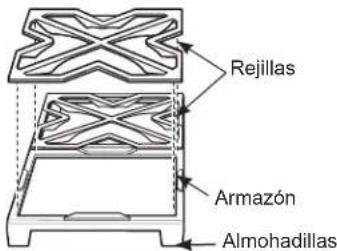

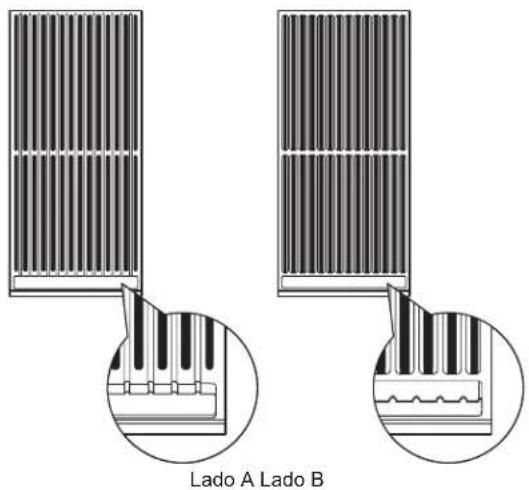

Rejillas de la parrilla 13

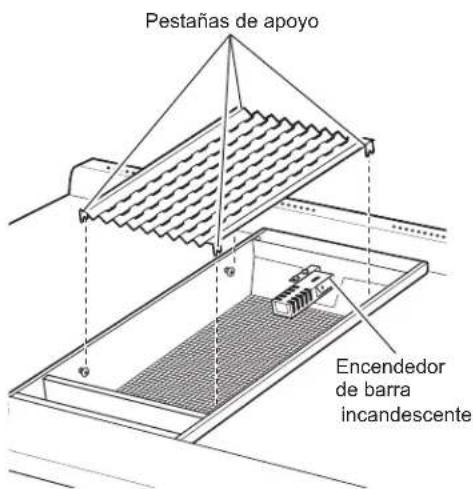

Deflector radiante de la parrilla ..... 1 3

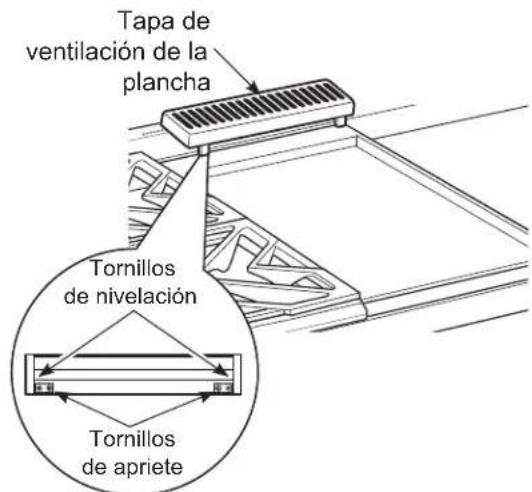

Precauciones de seguridad y nivelación de la plancha....1 4
Cómo usar la plancha....14
Características de su horno ..... 15

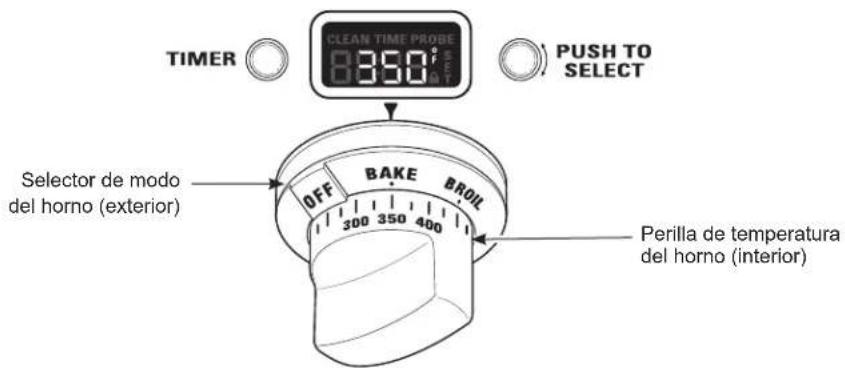

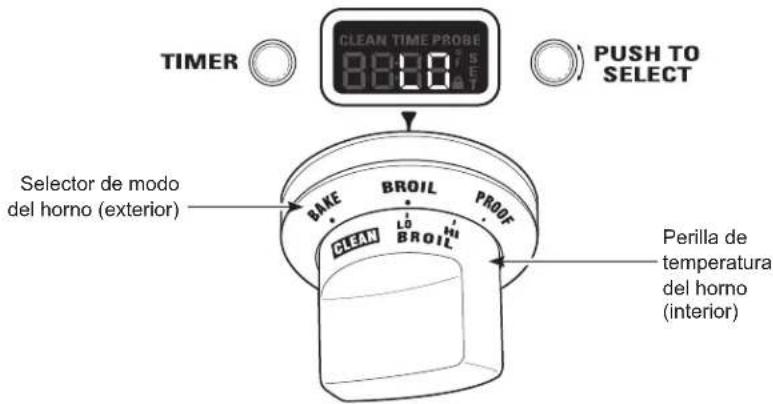

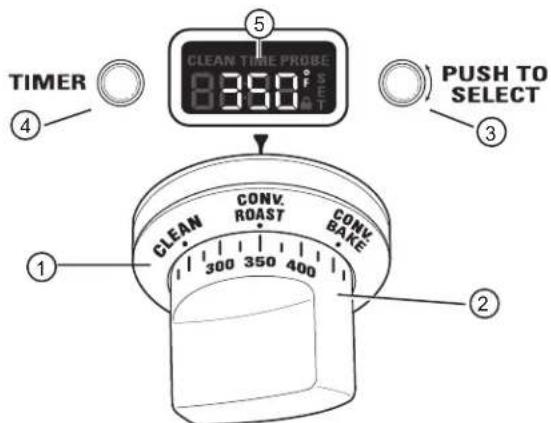

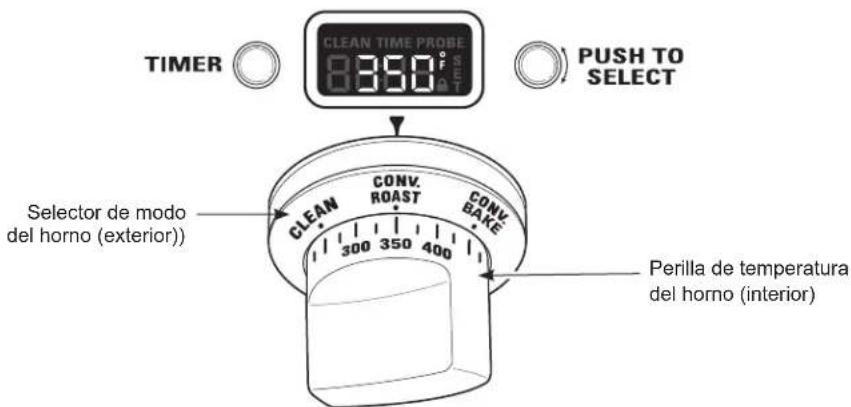

Control del horno 16
Consejos de horneado
Ventilaciones traseras del horno ..... 1 7

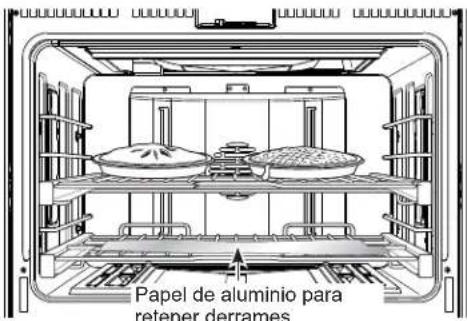

Papel de Aluminio y Cobertores del Horno ..... 1 7

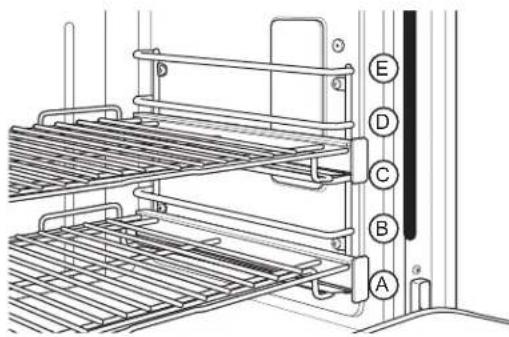

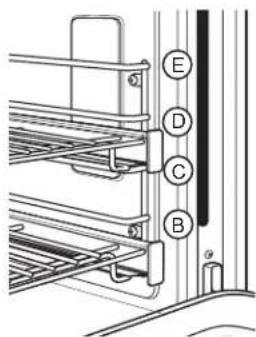

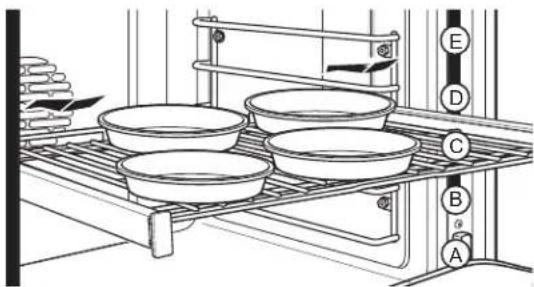

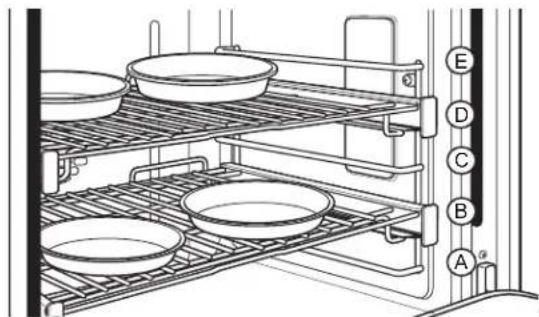

Ubicación de moldes ..... 17
Moldes/bandejas de horneado ..... 17
Precalentamiento....17
Antes de comenzar

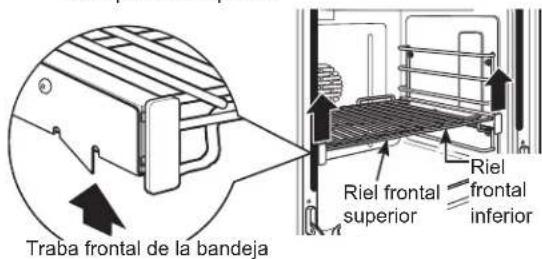

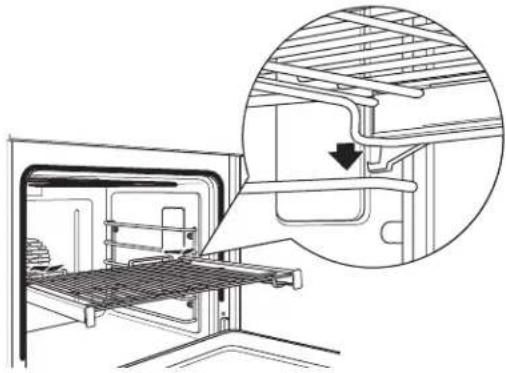

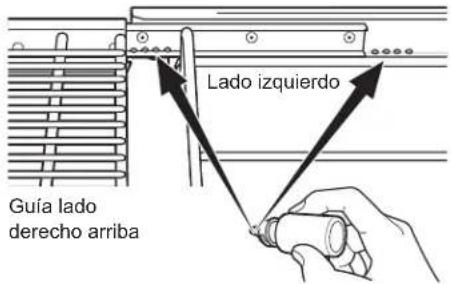

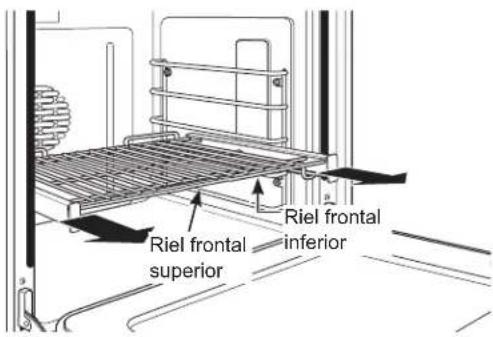

Bandejas del horno de extensión total ..... 1 8

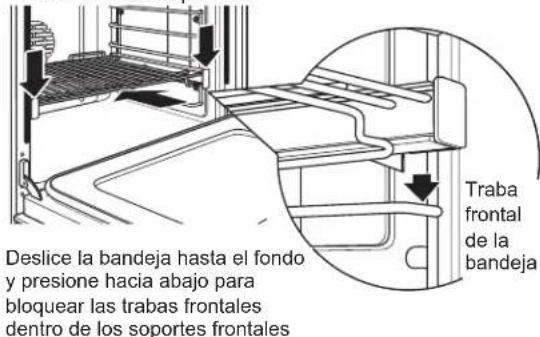

Cómo colocar y quitar bandejas del horno ..... 1 8

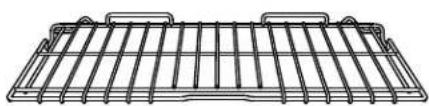

Bandeja del horno de bajo perfil ..... 1 8
Horneado
Cómo configurar el horno para hornear ..... 1 9
Asado
Introducción al asado ..... 20
Cómo configurar el horno para asar .....2 0
Guía de asado ....
Papel de aluminio 21
Horneado o asado por convección

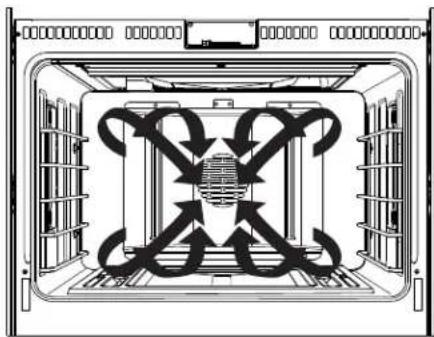

Introducción a la cocción por convección ..... 2 2
Recipientes para la cocción por convección .... 2 2
Cómo adaptar recetas ..... 2 2
Consejos de rostizado por convección ..... 2 2
Cómo configurar el horno para horneado o rostizado por convección ..... 2 3

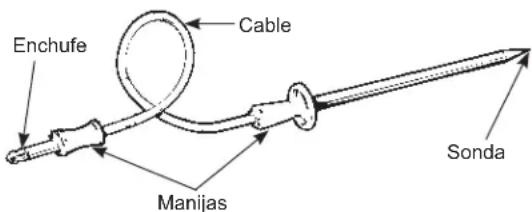

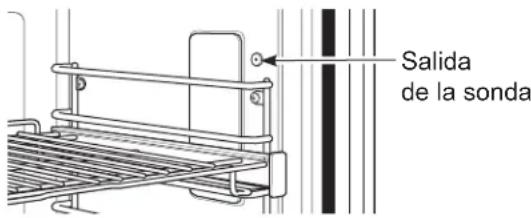

Cómo usar la sonda
Cómo usar la sonda con horneado, horneado por convección y rostizado
por convección .....2
Cómo usar la sonda ..... 2 4

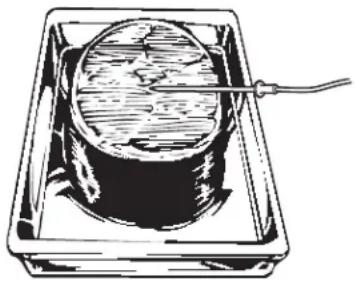

Colocación adecuada de la sonda ..... 2 5
.Leudado
Cómo configurar el horno para leudar .....25
Precauciones de seguridad de la auto-limpieza 26

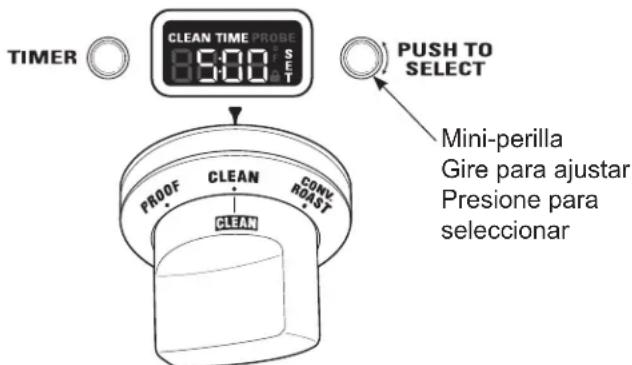

Cómo configurar el horno para la limpi
Después de un ciclo de limpieza
Temporizador 27
Características especiales
Ajuste del termostato del horno .....
Modo Sabbat 28
Cuidado y limpieza

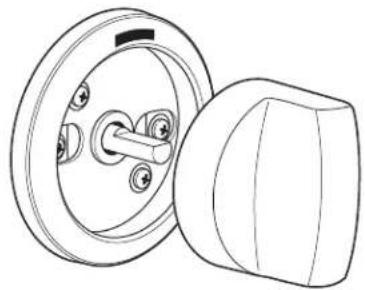

Panel de control y perillas ..... 2 9
Asadera, rejilla y parrilla de rostizado ..... 2 9

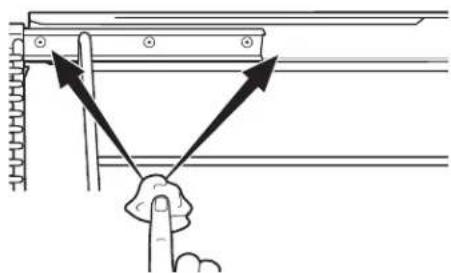

Bandejas del horno ....;
Bandeja del horno de bajo perfil ..... 3 0

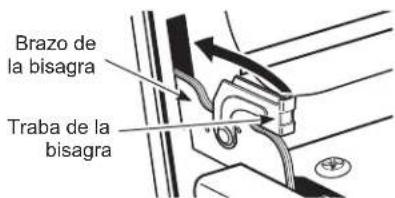

Puerta del horno desmontable ..... 3 1
Sonda 31

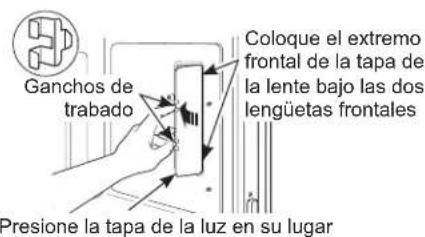

Luces del horno 32
Para limpiar la puerta 33
Superficies de acero inoxidable 33
Base del horno 33
Quemadores apilados de llama dual. . . . . . . . 34
Encendedor por chispa y electrodos ..... 3 5
Rejillas del quemador 35

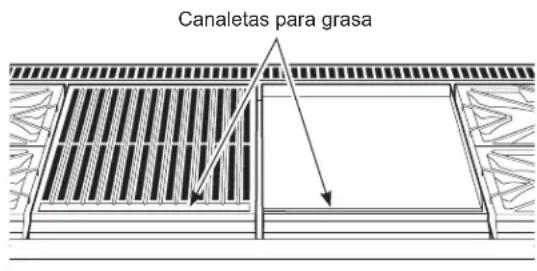

Canaletas para grasa 36
Plancha 36
Tabla para cortar 36

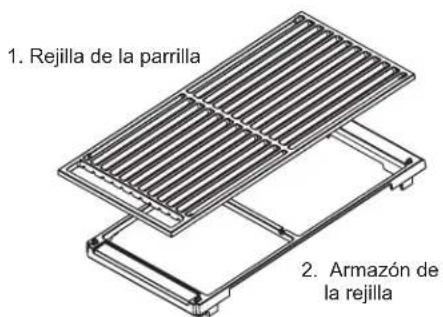

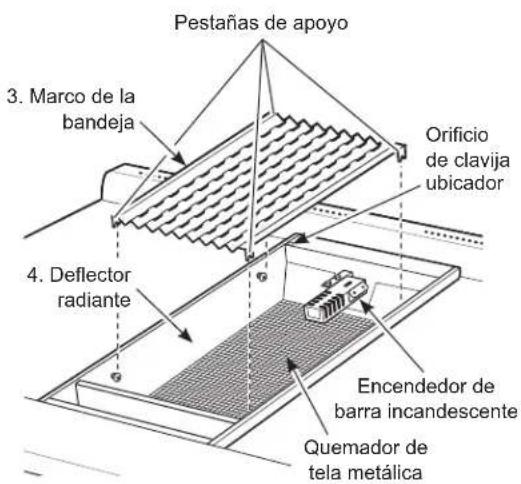

Rejilla, armazón y deflector de la parrilla ..... 3 7
Consejos para la Solución de Problemas ... 3 8
21 rantia 43
Soporte para el Consumidor ..... 4 4
ADVERTENCIA
Si la información de este manual no se sigue al pie de la letra, e un incendio o una explosión, generando daños a la propiedad, es o la muerte.
- No almacene o use gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro aparato.
- QUÉ HACER SI HUELE GAS
■ No trate de encender ningún aparato.
■ No toque ningún interruptor eléctrico; no utilice ningún teléfono en su edificio.
■ Inmediatamente llame a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
■ Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.
- La instalación y servicio técnico deben realizarlos un instalador calificado, una agencia de servicio o el proveedor de gas.
DISPOSITIVO ANTI-VOLCADURAS
ADVERTENCIA
Riesgo de Caída
- Un niño o adulto pueden volcar la cocina y morir.
- Instale el soporte anti-volcaduras sobre la pared o el piso.
- Asegúrese la estufa al soporte anti-volcaduras deslizando la unidad hacia atras de tal manera que la pata niveladora sea enganchada.
- Vuelva a adherir el soporte anti-volcaduras si la estufa se mueve de lugar.
- Si esto no se hace, se podrá producir la muerte o quemaduras graves en niños o adultos.
Para reducir el riesgo de volcar la cocina, ésta debe sujetarse mediante un soporte anti-volcaduras con una adecuada instalación. Ver las instrucciones de instalación enviadas con el soporte para obtener detalles completos antes de iniciar la instalación.
Para Cocinas a Gas Profesionales
Para controlar si el soporte es instalado y ajustado de forma apropiada, mire que debajo de la cocina la pata niveladora trasera esté ajustada al soporte. En algunos modelos, el cajón de almacenamiento o el panel de protección se pueden retirar para una fácil
inspección. Si no es posible realizar una inspección visual, deslice la cocina hacia adelante, confirme que el soporte anti-volcaduras esté ajustado de forma segura al piso o la pared, y deslice la cocina hacia atrás de modo que la pata niveladora trasera se encuentre debajo del soporte anti-volcaduras.
Si la cocina es expulsada de la pared por alguna razón, siempre repita este procedimiento a fin de verificar que esté asegurado de forma correcta con un soporte anti volcaduras.
Nunca quite las patas de nivelación por completo ya que la cocina no quedará bien sujeta al dispositivo anti-volcaduras.
Kit de soporte
anti-volcaduras incluido
Vista Trasera
Información para el consumidor
| Estufas profesionales completamente a gas | ||
| Quite la cinta de empaque | Con cuidado quite todos los elementos de empaque, paños de espuma y cinta adhesiva. Para asegurarse de no dañar el acabado del producto, la mejor forma de quitar el pegamento de la cinta de empaque de los aparatos nuevos consiste en aplicar detergente para vajillas líquido. | Aplique con un paño suave y deje remojar.NOTA: Debe retirarse el adhesivo de todas las partes. Si se calienta, será imposible de quitar. |
| Escriba los números de modelo y de serie | Los encontrará en una etiqueta ubicada detrás de la perilla del quemador izquierdo o en la parte inferior de la estufa. | Antes de enviar la tarjeta de registro, tenga a bien escribir los números aquí:Número de modeloNúmero de serieUtilice estos números en cualquier correspondencia o llamadas de servicio técnico relacionadas con su cocina. |
| Si usted recibió una cocina dañada | Comuníquese de inmediato con el vendedor (o constructor) que le vendió la cocina. | |
| Consejos para la identificación y solución de problemas | Antes de solicitar servicio técnico, verifique la sección Solucionador de problemas ubicada en la parte trasera de este manual. | Incluye una lista de problemas operativos menores que usted puede corregir solo. |
| Si necesita servicio técnico | Para obtener servicio técnico, diríjase a la página de Servicios al consumidor ubicada en la parte trasera de este manual.Estamos orgullosos de nuestro servicio y deseamos que usted quede satisfecho. Si por alguna razón no está satisfecho con el servicio que recibe, incluimos aquí algunos pasos a seguir para obtener más ayuda. | PRIMERO, contacte a las personas que realizaron el servicio en su aparato. Explique por qué no está satisfecho. En la mayoría de los casos, esto solucionará el problema.DESPUÉS, si aún así no queda satisfecho, escriba todos los detalles –incluyendo número telefónico- a:Gerente, Relaciones con los ClientesGE AppliancesAppliance ParkLouisville, KY 40225 |
ADVERTENCIA
Lea todas las instrucciones de seguridad antes de utilizar este producto. No seguir estas instrucciones
puede generar un incendio, una descarga eléctrica, lesiones corporales o la muerte.
ADVERTENCIA
INSTRUCCIONES GENERALES DE SEGURIDAD
ADVERTENCIA
NUNCA use este
electrodoméstico para calentar el ambiente.
Como consecuencia de esto, se podrá producir envenenamiento con monóxido de carbono y el sobrecalentamiento del horno.
■ Use este electrodoméstico sólo para su propósito original, como se describe en el manual del propietario.
- Solicite que un instalador calificado instale su cocina y que esté correctamente conectada a tierra, de acuerdo con las instrucciones de instalación provistas.
■ Cualquier ajuste y trabajo de servicio técnico deberá ser realizado únicamente por instaladores calificados de cocinas a gas o técnicos del servicio. No intente reparar o reemplazar ninguna parte de la cocina, a menos que esto se recomiende específicamente en este manual.
Su cocina es enviada desde la fábrica configurada para uso con gas natural o con gas propano (LP). Puede ser convertida para uso con cualquiera de los dos. Si se requieren, estos ajustes deben ser realizados por un técnico calificado de acuerdo con las instrucciones de instalación y códigos locales. La agencia que realiza este trabajo asume la responsabilidad de la conversión.
■ Solicite que el instalador le muestre la ubicación de la válvula de cierre de la cocina a gas y cómo apagarla en caso de ser necesario.
Enchufe la cocina en un tomacorriente con conexión a tierra de 120 voltios únicamente. No retire la pata redonda de conexión a tierra del enchufe. Si tiene dudas sobre la conexión a tierra del sistema eléctrico para hogar, es su responsabilidad y obligación contar con el reemplazo de un tomacorriente sin conexión a tierra por un tomacorriente de tres patas correctamente conectado a tierra, de acuerdo con el Código Nacional de Electricidad. No use prolongadores con este electrodoméstico.
■ Antes de realizar cualquier servicio técnico, desenchufe la cocina o desconecte el suministro de corriente desde el panel de distribución del hogar, retirando el fusible o desconectando el disyuntor.
Asegúrese de que todos los materiales de embalaje sean retirados de la cocina antes de su uso, a fin de evitar que estos materiales se incendien.
■ Evite rayar o impactar las pantallas de vidrio. Hacer esto podrá producir la rotura de vidrios. No cocine un producto con un vidrio roto. Es posible que se produzcan descargas, incendio o cortes.
No deje a los niños solos o fuera de su radio de atención en el área donde el electrodoméstico se encuentre en uso. Nunca se les deberá permitir trepar, sentarse o pararse sobre ninguna parte del electrodoméstico.
PRECAUCIÓN
■ ETRAGUACIÓN No coloque artículos de interés para los niños sobre los gabinetes que están sobre un horno – si los niños se trepan sobre el horno para llegar a estos artículos podrían sufrir lesiones graves.

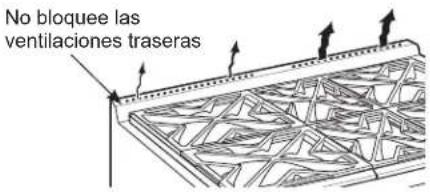

- Nunca bloquee las ventilaciones (aberturas de aire) de la cocina. Las mismas brindan las entradas y salidas de aire que son necesarias para que la cocina opere de forma correcta con la combustión adecuada. Las aberturas de aire están ubicadas en la parte trasera de la cocina, en la parte superior e inferior de la puerta del horno, y en la parte inferior de la cocina.
Use sólo sostenedores de ollas secos – los sostenedores húmedos sobre superficies calientes pueden producir quemaduras debido al vapor. No permita que los sostenedores de ollas tengan contacto con los quemadores superficiales, la parrilla de los quemadores, o el elemento de calefacción del horno. No use una toalla u otra tela voluminosa para reemplazar el mango de las cacerolas.
No toque el elemento calentador ni la superficie interior del horno. Es posible que estas superficies estén demasiado calientes como para quemar, aunque su color sea oscuro. Durante y después del uso, no toque ni permita que telas u otros materiales inflamables toquen cualquier área interior del horno; espere a que haya pasado un tiempo suficiente para que se enfríen. Otras superficies del electrodoméstico se podrán calentar lo suficiente como para ocasionar lesiones. Las superficies potencialmente calientes incluyen quemadores, rejillas, abertura de la ventilación del horno, superficies cercanas a la abertura, grietas alrededor de la puerta del horno, piezas con bordes metálicos sobre la puerta, cualquier protección trasera, o superficie de estante alto.
■ No caliente envases de comida que no hayan sido abiertos. Se podría acumular presión y el envase podría explotar, ocasionando una lesión.
ADVERTENCIA
INSTRUCCIONES GENERALES DE SEGURIDAD (cont.)
Cocine la comida completamente para evitar que se produzcan enfermedades a partir de la comida. Puede encontrar recomendaciones de seguridad mínima sobre la temperatura de la comida en www.IsItDoneYet.gov y www.fsis.usda.gov. Utilice un termómetro para tomar la temperatura de la comida y haga controles en diferentes ubicaciones.
No permita que nadie se trepe, pare o cuelgue de la puerta del horno, del cajón o la cocina. Se podrá dañar la cocina o provocar su caída, ocasionando lesiones graves o la muerte.
■ Mantenga limpia la campana del ventilador y los filtros de grasa, a fin de mantener una buena ventilación y de evitar incendios con grasa. Apague el ventilador en caso de incendio o al "encender" intencionalmente licor u otras bebidas alcohólicas de alta graduación en la superficie de cocción. Si el extractor se encuentra en funcionamiento, podrá esparcir las llamas.
ADVERTENCIA
MANTENGA LOS MATERIALES INFLAMABLES ALEJADOS DE LA COCINA
Si esto no se cumple, se podrán sufrir lesiones personales graves o incendios.
No guarde ni use materiales inflamables en un horno o cerca de la parte superior de la cocina, incluyendo papel, plástico, sostenedores de ollas, trapos, cobertores de pared, cortinas, paños y gasolina u otros vapores y líquidos inflamables.
- Nunca use prendas holgadas o que cuelguen mientras usa el electrodoméstico. Evite acumular artículos comúnmente usados en gabinetes sobre la cocina, y tenga cuidado al extender la mano sobre la cocina. La ropa que se encuentre cerca de los quemadores o superficies calientes se podrá encender, ocasionando quemaduras graves.
■ No permita que la grasa de la cocción u otros materiales inflamables se acumulen en o cerca de la cocina. La grasa del horno o sobre la cocina se podrá incendiar.
ADVERTENCIA
EN CASO DE INCENDIO, SIGA LOS SIGUIENTES PASOS
PARA EVITAR LA PROPAGACIÓN DEL FUEGO
No use agua sobre el fuego de la grasa. Nunca tome una olla que se esté incendiando. Apague los controles. Extinga la olla que se esté incendiando sobre un quemador superficial, cubriendo la olla completamente con su tapa correspondiente, una hoja metálica de galletas o una bandeja plana. Si es necesario, use un químico seco multiuso o un extintor de chorro de espuma.
■ Si hay un incendio en el horno durante el horneado, ahogue el fuego cerrando la puerta del horno y apagando el mismo o usando un químico seco multipropósito o un extintor de incendio con espuma.
En caso de que haya fuego en el horno durante el periodo de auto limpieza, apague el horno y espere a que el fuego se extinga. No fuerce la puerta para abrirla. La entrada de aire fresco sobre las temperaturas de auto limpieza podrá conducir a la producción de llamas en el horno.
LEA Y GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA
INSTRUCCIONES DE SEGURIDAD DE LA PARTE SUPERIOR DE LA COCINA
- Nunca pierda de vista los quemadores cuando se encuentren en las configuraciones de calor media o alta. Las comidas, especialmente las que se preparan con aceite, se pueden incendiar, lo cual puede ocasionar un incendio que se propague a los gabinetes próximos.
Nunca pierda de vista el aceite cuando esté friendo. Si se calienta más allá de su punto de cocción, el aceite se puede quemar y provocar un incendio que se puede propagar a los gabinetes próximos. Use un termómetro para grasas profundas siempre que sea posible, a fin de monitorear la temperatura del aceite.
Para evitar derrames e incendios, use una cantidad mínima de aceite al usar una sartén poco profunda y evite la cocción de comidas congeladas con cantidades excesivas de hielo.
■ Use el tamaño de olla adecuado para evitar que sean inestables o que sufran caídas fácilmente. Seleccione utensilios que coincidan con el tamaño del quemador. Las llamas del quemador se deberán ajustar de modo que no se extiendan más allá de la parte inferior de la olla. Una cantidad excesiva de llama puede representar un riesgo.
■ Siempre use la posición LITE al encender los quemadores superiores y asegúrese de que estos se hayan encendido.
Al usar utensilios de vidrio/ cerámica, asegúrese de que sean adecuados para el servicio de cocina; otros se podrán romper debido a un cambio repentino de temperatura.
A fin de minimizar posibles quemaduras, incendio de materiales inflamables y derrames, la manija de un envase deberá ser inclinada hacia el centro de la cocina sin que se extienda sobre los quemadores cercanos.
No use un wok con un anillo con soporte de metal redondo. El anillo podrá atrapar calor y bloquear el aire hacia el quemador, produciendo el riesgo de emisión de monóxido de carbono.
No intente elevar la cocina. Hacer esto podría dañar la tubería de gas hasta los quemadores superficiales, ocasionando una pérdida de gas y riesgo de incendio.
■ Al inhabilitar el Bloqueo del Control de Gas (en algunos modelos), asegúrese de que los controles de superficie se encuentren en la posición OFF (Apagado). Esto evitará que haya un flujo de gas no intencional desde los quemadores.
No use papel de aluminio para cubrir rejillas cualquier parte de la cocina. Si se hace esto se podrá producir envenenamiento con monóxido de carbono, sobrecalentamiento de las superficies de la cocina o un posible riesgo de incendio.
ADVERTENCIA
INSTRUCCIONES DE SEGURIDAD
ADVERTENCIA
NUNCA cubra ninguna ranura,
agujeros o pasajes en el fondo del horno ni cubra un estante entero con materiales tales como papel de aluminio o cobertores de horno. Hacer esto bloquea el flujo de aire a través del horno y puede ocasionar envenenamiento con monóxido de carbono. Nunca coloque papel de aluminio o cobertores de horno en el fondo del horno. Podrán atrapar el calor, ocasionando riesgos de humo o incendio.
■ Manténgase alejado de la cocina al abrir la puerta del horno. El aire caliente o el vapor que sale puede causar quemaduras en las manos, rostro y/u ojos.
■ Nunca coloque los utensilios de cocina, piedras para pizza u horneado o cualquier otro tipo de aluminio o cobertor en
la base del horno. Este ítems pueden atrapar el calor o derretirse, ocasionando daños sobre el producto y el riesgo de descargas, humo o incendios.
Coloque los estantes del horno en la ubicación correspondiente mientras éste se encuentra frío. Si es necesario retirar el estante mientras el horno se encuentra caliente, evite tocar las superficies calientes.
No deje productos tales como papel, utensilios de cocina ni comida en el horno cuando no esté en uso. Los artículos guardados en el horno se pueden incendiar.
No deje ningún producto sobre la superficie de cocción, cerca de la ventilación del horno. Los artículos se pueden sobrecalentar, y existe riesgo de incendio o quemaduras.

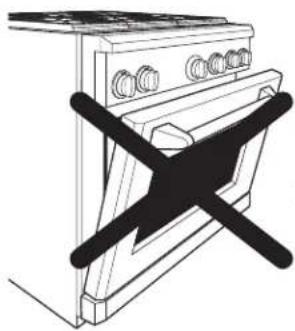

- Nunca ase con la puerta abierta. Se prohíbe asar con la puerta abierta debido al sobrecalentamiento de las perillas de control.
ADVERTENCIA
INSTRUCCIONES DE SEGURIDAD DEL HORNO CON FUNCIÓN DE AUTO LIMPIEZ
La función de auto limpieza usa el horno en temperaturas lo suficientemente altas como para consumir restos de comida que haya dentro del mismo. Para un funcionamiento seguro, siga estas instrucciones.
No toque las superficies del horno durante el ciclo de limpieza automática. Mantenga a los niños alejados del horno durante la limpieza automática. Si no se siguen estas instrucciones, se podrán producir quemaduras.
■ Antes de utilizar el ciclo de auto limpieza, retire las ollas, estantes de metal brillante del horno y otros utensilios que haya dentro del mismo. Sólo se pueden dejar dentro del horno los estantes para horno con recubrimiento de porcelana.
■ Antes de utilizar el ciclo de auto limpieza, limpie la grasa y restos de comida que haya en el horno. Una cantidad excesiva de grasa se puede incendiar, lo cual puede producir daños con humo en su hogar.
- Si el modo de auto limpieza funciona de forma incorrecta, apague el horno y desconecte el suministro de corriente. Solicite el servicio de un técnico calificado.
No use limpiadores para horno. No se deberá usar limpiador para hornos comerciales ni revestimientos de protección para hornos de ningún tipo en o alrededor de cualquier parte del horno.
No limpie la junta de la puerta. La junta de la puerta es esencial para un buen sellado. Se debe tener cuidado de no frotar, dañar ni mover la junta.
■ IMPORTANTE: La salud de algunas aves es extremadamente sensible a los humos emitidos durante el ciclo de limpieza automática de cualquier cocina. Coloque las aves en otra habitación bien ventilada.
ADVERTENCIA DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA
ADVERTENCIA
Este producto contiene uno o más químicos que el Estado de California entiende que producen
cáncer, defectos en el nacimiento u otros daños reproductivos.
Los hornos con limpieza automática pueden ocasionar exposiciones de bajo nivel a algunas de las sustancias de la Proposición 65, incluyendo monóxido de carbono, durante el ciclo de limpieza. La exposición a sustancias puede ser minimizada abriendo una ventana o usando un extractor o campana.
LEA Y GUARDE ESTAS INSTRUCCIONES

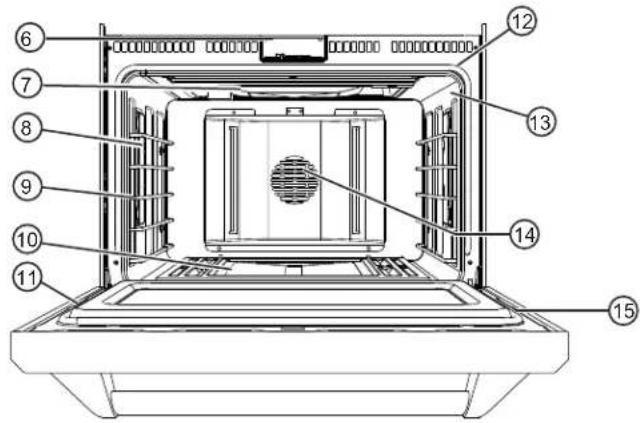

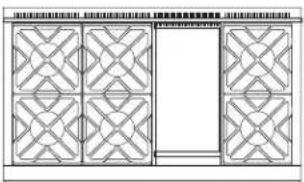

Información de diseño
(No todas las características se encuentran en todos los modelos. La apariencia puede cambiar).
①
Tabla para cortar
de bambú
②
③
Tapas de la parrilla y de la plancha
6 quemadores y plancha

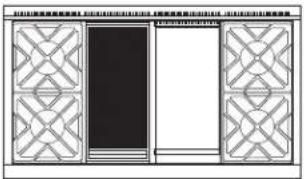

4 quemadores, parrilla y plancha
4 quemadores y plancha
El modelo de horno doble ilustrado incluye un horno pequeño.
| Índice de Características Página | ||
| 1 Tabla para cortar de bambú (en algunos modelos) 36 | ||
| 2 Placa de protección — | ||
| 3 Tapas de la parrilla y de la plancha (en algunos modelos) — | ||
| 4 Ventilaciones del horno 17 | ||
| 5 Parrilla IR (infrarroja) 12 | ||
| 6 Canaletas para grasa de la parrilla y plancha 36 | ||
| 7 Plancha 14 | ||
| 8 Rejillas de los quemadores de la estufa 35 | ||
| 9 Indicador de ubicación del quemador — | ||
| 10 Control de iluminación de tareas redondeada LED — | ||
| 11 Perilla de control del quemador con bisel iluminado | 10, 29 | |
| 12 Pantalla del horno | 16 | |
| 13 Mini perilla(para seleccionar PROBE (sonda), TIMER (temporizador) o Special Features (características especiales) | 16, 29 | |
| 14 Selector de modo horno | 16 | |
| 15 Perilla de temperatura del horno | 16 | |
| 16 Temporizador de cocina | 16, 27 | |
| 17 Sistema nivelador (4) | — | |
Encendido electrónico y reencendido automático
La cocina se encuentra equipada con un encendido electrónico que elimina la necesidad de una luz piloto fija.
Los quemadores de esta cocina vuelven a encenderse automáticamente si la llamas e apaga.
Todos los encendedores de quemadores de superficie chispearán y harán chasquidos cuando cualquier quemador se enciende. No toque ningún quemador cuando los encendedores se encuentran chasqueando.
Ocasionalmente los quemadores pueden chasquear si un viento o corriente fuertes alejan la llama del sensor de llama del quemador.
La plancha y la parrilla IR (infrarroja) se
encuentran equipados con encendedores de barra incandescente. La barra incandescente conserva la energía cuando la plancha o la parrilla IR no se encuentran en uso para garantizar que el quemador siempre se mantenga encendido.
Si ocurriera un corte de energía, usted puede encender los quemadores de superficie con un cerillo. Sostenga un cerillo encendido cerca d el quemador, luego gire la perilla a la posición LOW (baja). Tenga mucho cuidado al encender los quemadores de esta manera.
No trate de encender la parrilla o plancha durante un corte de energía. El gas que alimenta estos quemadores se cerrará automáticamente durante un corte de energía.
Cómo encender un quemador de superficie
Presione la perilla de control hacia adentro y gírela en sentido contrario a las agujas del reloj a la posición LITE (encender).
ADVERTENCIA
Los quemadores
sólo deben ser usados cuando estén cubiertos por los utensilios. Las llamas de los quemadores que no estén cubiertas por el utensilio presentan un riesgo de incendio o incendio de telas. Nunca permita que las llamas se extiendan más allá de los costados del utensilio. Si esto no se cumple, se podrán producir lesiones graves.
Después de que se encienda el quemador, gire la perilla para ajustar el tamaño de la llama.
Para apagar el quemador, gire la perilla en sentido de las agujas del reloj, hasta el máximo, a la posición OFF.
■ No haga funcionar el quemador durante un período prolongado sin recipientes de cocción sobre la rejilla. El acabado de la rejilla puede saltarse sin un recipiente que absorba el calor.
■ La luz indicadora de cada bisel verifica que el quemador se encuentra encendido. Sin embargo, no debe reemplazar la verificación visual de la llama del quemador.
Quemadores apilados de llama dual
Todos los quemadores de superficie de su cocina cuentan con dos equipos de llamas apilados uno encima del otro; los quemadores de llama dual tienen una llama inferior (fuego lento) y una llama superior (principal).
Cuando se enciende un quemador, la llama inferior siempre se encenderá y quedará prendida.
Fuego lento:
El diseño de quemadores apilados ofrece una amplia gama de configuraciones de calor para poder cocinar a fuego lento. Dependiendo del tipo y cantidad de alimentos, y del tamaño del recipiente, la llama puede ajustarse a sus necesidades específicas. La configuración más baja utiliza sólo la llama más baja y puede mantener alimentos delicados a una temperatura segura de 140°F.
Cocción:
Las configuraciones desde LO (baja) a X-HI (extra alta) utilizan las llamas altas y bajas. Utilice de LO (baja) a HI (alta) para cocción general. Utilice HI (alta) o X-HI (extra alta) para recipientes de un diámetro mayor
X-HI (extra alta) y HI (alta) son configuraciones muy altas y se utilizan para dorar alimentos rápidamente y para hervir grandes cantidades de agua.
Cómo elegir el tamaño de la llama
Mire la llama, no la perilla, mientras reduzca o incremente el calor.
El tamaño de la llama del quemador a gas debe ajustarse al recipiente que esté usando.
PARA UN MANEJO SEGURO DE LOS RECIPIENTES DE COCCIÓN, NUNCA DEJE QUE LAS LLAMAS SE EXTIENDAN MÁS ALLÁ DE LOS LADOS DE LOS RECIPIENTES. Utilizar llamas de un tamaño mayor a la base de los recipientes no los calentará más rápido y podría resultar peligroso.
Para lograr estabilidad de la superficie, se recomienda un recipiente de cocción de un diámetro mínimo de 6". Utilice recipientes de una diámetro mayor en configuraciones de calor entre HI (alta) y X-HI (extra alta).
Cocción en wok
Las rejillas de los quemadores cuentan con un diseño único para poder cocinar en ambos lados. El lado plano se utiliza con recipientes de base plana (ollas grandes, cacerolas, sartenes y woks de base plana), mientras que el lado del wok se encuentra diseñado para sostener una variedad de woks de base redonda sin la necesidad de un anillo separado.
Para un acceso sencillo, se recomienda el uso de un quemador frontal para la cocción con wok.
Se recomienda el quemador frontal central para la cocción con wok en cocinas de 6 quemadores de 36" y 48".
No use un anillo de soporte para wok. Colocar el anillo sobre el quemador o parrilla podrá hacer que el quemador funcione de forma inadecuada, produciendo niveles de monóxido de carbono que superan los estándares permitidos. Esto puede ser peligroso para su salud.
Precauciones de seguridad de la parrilla (en algunos modelos)
ADVERTENCIA
Riesgo de Incendio
■ Tenga cuidado al cocinar comidas con grasa. La grasa esparcida puede provocar un incendio.
■ Nunca coloque un artículo en la parrilla cuando no se encuentre en uso. El calor de los demás quemadores puede calentar la parrilla y provocar un incendio.
■ Coloque y retire la parrilla sólo cuando ésta se encuentre fría y todos los quemadores de la superficie de cocción se encuentren apagados.
Llamaradas de grasa:
Ocasionalmente, durante la cocción con parrilla, las salpicaduras de grasa pueden encenderse creando pequeñas llamaradas por un segundo o dos. Esto es normal cuando se asa a la parrilla.
El deflector radiante de la parrilla se encuentra diseñado para retener el exceso de grasa, lo que limita las llamaradas.
Si una llamarada se vuelve excesiva, quite los alimentos de la parrilla y baje la configuración de fuego hasta que baje la llamarada.
Para reducir más las llamaradas, recorte la grasa excedente de los filetes y chuletas, utilice hamburguesas magras, quite la piel de las aves, etc.
Utilice una espátula larga y un guante no inflamable cuando dé vuelta los alimentos de la parrilla.
Tapa de la parrilla:
Quite la tapa antes de encender el quemador: Para su seguridad, la tapa debe quitarse cuando utilice la parrilla. Si la tapa se deja en su lugar, ésta se calentará demasiado.
Recipientes de cocción:
No utilice recipientes de cocción sobre la parrilla.
Cómo usar la parrilla IR
Quite la tapa antes de encender el quemador. La tapa debe quitarse cuando se utilice la parrilla IR.
Gire la perilla de control a la posición PREHEAT (precalentar). Cuanto más se precaliente la parrilla, más oscuras serán las marcas que quedarán en los alimentos.
Permita que la parrilla se caliente totalmente durante entre 5 y 15 minutos.
Después de precalentar, la perilla de control puede llevarse a cualquier posición entre HI (alta) y LO (baja).
No deje la parrilla sin atención en ningún momento.
El calor intenso carameliza las grasas y jugos creando un auténtico sabor a barbacoa. La parrilla IR logra los mismos resultados que una parrilla de jardín.
Todas las parrillas a gas cocinan de manera distinta. Ajuste los tiempos y métodos de cocción cuando utilice la parrilla IR.
Limpie la rejilla de la parrilla, la canaleta para grasa y el tazón para grasa después de cada uso. Quite las piezas para la limpieza después de que se enfríen.
NOTA: La parrilla tarda aproximadamente 45 segundos en encenderse. A diferencia de los quemadores de superficie, que utilizan encendedores eléctricos, la parrilla usa una barra incandescente para el encendido. Lleva aproximadamente 45 segundos que la barra incandescente alcance temperatura. El gas se suministra a la parrilla una vez que la barra incandescente alcance temperatura.
Rejillas de la parrilla (en algunos modelos)
Quite la tapa antes de encender el quemador IR.
La rejilla de la parrilla es reversible. Coloque el extremo de la manija hacia el frente de la estufa.
La rejilla cambia de color cuando se la somete al calor y mientras los aceites se cocinan en la superficie.
Esto es normal y no afecta el desempeño de cocción.
La rejilla de la parrilla de hierro fundido porcelanizado no necesita ser curada.
Un lado de la rejilla (lado A) tiene ranuras y debe usarse para alimentos tales como filetes o hamburguesas. Las ranuras están inclinadas para que los líquidos y aceites sobrantes se desplacen hacia el frente de la parrilla e ingresen a la canaleta para grasa.
El otro lado de la rejilla (lado B) está diseñado para alimentos delicados tales como pescado.
Gire y displace los alimentos según sea necesario.
| Alimento Configuración | Precalentamiento | |
| Hamburguesas (8) | HI (alta)o LO (baja) 5 Minutes | |
| Pechuga de pollo (6)(lado del hueso hacia abajo) LO (baja) 5 Minutes | ||
| Filetes T-Bone(1-1/2" ancho) LO (baja) 5 Minutes | ||
| Salmón LO (baja) 5 Minutes |
Deflector radiante de la parrilla
Los modelos equipados con una parrilla IR cuentan con un deflector radiante que distribuye el calor desde los quemadores en forma uniforme a través del área de la parrilla. El deflector de la parrilla también ayuda a limitar las llamaradas de grasa.
El deflector de la parrilla se apoya sobre pestañas ubicadas en la abertura de la parrilla. Asegúrese de que el deflector esté bien colocado en su lugar trabando las pestañas correctamente.
IMPORTANTE: Evite el contacto con el encendedor. Es frágil y puede astillarse o romperse.
Precauciones de seguridad y nivelación de la plancha
(en algunos modelos)
ADVERTENCIA
Riesgo de Incendio
■ Tenga cuidado al cocinar comidas con grasa. La grasa esparcida puede provocar un incendio.
- Nunca coloque ni guarde un artículo en la plancha, incluso cuando no esté en uso. El calor de los demás quemadores puede calentar la plancha y provocar un incendio.
Coloque y retire la plancha sólo cuando todas las parrillas y la plancha estén frías y todas las unidades superficiales estén en OFF (Apagado).
Quite la tapa de metal y la tabla para cortar antes de encender la plancha.
La ensambladura de la plancha no debe quitarse para la limpieza.
Una vez que la unidad se encuentra en su posición, la plancha puede nivelarse. Quite la tapa de ventilación levantándola hacia arriba. Asegúrese de no rayar las superficies de acero inoxidable cercanas mientras quita la tapa de ventilación.
Los dos tornillos internos son tornillos de apriete para asegurar la plancha en su lugar. Afloje los dos tornillos antes de nivelar. No quite estos dos tornillos.
Los dos tornillos exteriores son tornillos de nivelación.
No quite estos dos tornillos. Pueden girarse para nivelar la plancha o para brindar una inclinación hacia adelante para que las grasas y aceites se escurran de los alimentos que se están cocinando. Después de los primeros usos, usted podrá juzgar la inclinación que mejor se ajuste a los alimentos que está cocinando y a su preferencia personal.
Después de nivelar la plancha, ajuste los tornillos de apriete para asegurar la plancha en su lugar. Ajuste los tornillos a mano; no ajuste de más.
Cómo usar la plancha
Limpie la plancha completamente con agua caliente y jabón antes del primer uso y luego de usos subsiguientes. La superficie de la plancha es de acero inoxidable Tipo 304 altamente pulido y duradero, reforzado con una placa de aluminio para una distribución pareja del calor. Aplique una capa fina de aceite de cocina sobre la superficie de la plancha, a fin de evitar que la comida se pegue.
Para calendar la plancha, presione y gire la perilla de control hasta la configuración de temperatura deseada. La luz del engaste brillará para indicar que el control del termostato se encuentra en funcionamiento. La plancha es controlada por termostato y puede ser configurada para mantener cualquier temperatura entre 200°F y 450°F. Espere hasta que la plancha se precaliente durante 10 minutos antes de colocar comida en la misma.
NOTA: A diferencia de los quemadores de la superficie, los cuales usan encendido a chispa, la plancha usa un encendido por incandescencia (Glo-Bar). El gas fluye hasta el quemador de la plancha y el encendido se produce aproximadamente 45 segundos después de que la perilla de control es girada hasta la temperatura configurada.
| Alimento | Configuración de temperatura |
| Panqueques 375°F | |
| Hamburguesas 400°F | |
| Tocino* 400°F | |
| Queso asado 350°F | |
| Huevos 275°F |
* NOTA: Coloque el tocino sobre una plancha fría. No la precaliente.
Información de diseño
NOTA: No todas las características se encuentran en todos los modelos.
Bandeja del horno de extensión total
Asadera y rejilla de la asadera
Bandeja del horno de bajo perfil
Sonda de temperatura
Bandeja de rostizado
| Índice de Características Página | ||
| 1 | Bandeja(s) del horno de extensión total— 2 en un horno grande— 2 en un horno pequeño | 18, 19, 23, 30 |
| 2 | Bandeja del horno de bajo perfil(1 en horno grande) | 18, 19, 21, 30 |
| 3 | Asadera y rejilla de la asadera 22, 29 | |
| 4 | Sonda de temperatura 24, 31 | |
| 5 | Bandeja de rostizado 22, 29 | |
| 6 | Traba automática de la puerta del horno 26 | |
| 7 | Quemador asador infrarrojo 29 | |
| 8 | Luces halógenas del horno 32 | |
| 9 | Soportes de la bandeja del horno— 5 posiciones en un horno grande— 4 posiciones en un horno pequeño | 19, 23 |
| 10 | Quemador para hornear(debajo del piso del horno) | 29 |
| 11 | Junta de la puerta del horno 33 | |
| 12 | Junta del armazón del horno 33 | |
| 13 | Salida de la sonda de temperatura— lado derecho en un horno grande— lado izquierdo en un horno pequeño | 24 |
| 14 | Ventilador de Convección | 22, 23 |
| 15 | Puerta del horno | 31, 33 |
NOTA: Los modelos con horno pequeño tienen las mismas características de un horno grande.
Características del control del horno y del temporizador
1 Selector de modo del horno – Gire el anillo exterior para elegir:
PROOF (leudado) – Mantiene un medio tibio útil para leudar productos con levadura.
BAKE (horneado) – Seleccione para horneado tradicional.
CONV BAKE (horneado por convección) – Utilice para horneado por convección.
CONV ROAST (rostizado por convección) – Utilice para rostizar por convección.
BROIL (asado) – Seleccione para asar.
CLEAN (limpieza) – Seleccione para la función de auto-limpieza. Ver la sección Horno auto-limpiante.
2 Perilla de temperatura – Gire para seleccionar: Temperaturas de 175°F a 550°F.
LOW BROIL (asado baja) – Se configura automáticamente una temperatura de asado menor.
HIGH BROIL (asado alta) – Se configura automáticamente una temperatura de asado mayor.
CLEAN (limpieza) – Se configura automáticamente la temperatura de auto- limpieza.

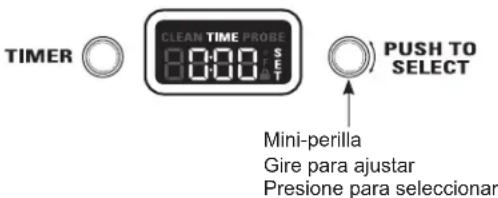

3 Mini-perilla – Gírela para seleccionar y presione para ingresar las configuraciones PROBE (sonda) o TIMER (temporizador). También para ajustar el tiempo del ciclo CLEAN (limpieza).
4 Botón del temporizador – Presione para elegir la función del temporizador de cocina. El temporizador no controla las operaciones del horno.
5 Pantalla del horno – Muestra las funciones del horno tales como las temperaturas del horno y de la sonda y el temporizador de cocina.
El selector de modo del horno (1) Y la perilla de temperatura (2) deben configurarse juntos en uno de los siguientes pares válidos:
| Selector de modo del horno Perilla | de temperatura |
| BAKE (horneado) 175° to 550°F | |
| CONV BAKE(horneado por convección) | 175° to 550°F |
| CONVECTION/ROAST(convección/rostizado) | 175° to 550°F |
| BROIL (asado) HIGH (alta) o | LOW BROIL (asado baja) |
| CLEAN (limpieza) CLEAN (limpieza) | |
| PROOF (leudado) — |
Para cancelar una característica, gire la perilla de selector de modo del horno o la perilla de temperatura a OFF.
Para cancelar PROOF (leudado), gire el selector de modo del horno a OFF.
Consejos de horneado
Estufas profesionales completamente a gas
| Ventilaciones traseras del horno | Durante todos los modos del horno funciona un ventilador interno de enfriamiento. El aire caliente del horno se libera a través de ventilaciones ubicadas en la parte trasera de la estufa.No permita que el flujo de aire proveniente de las ventilaciones traseras quede obstruido por recipientes de cocción o toallas. |  |
| Papel de Aluminio y Cobertores del Horno | APRECAUCIÓNNo use ningún tipo de aluminio o cobertor de horno para cubrir el fondo del horno. Estos ítems pueden atrapar el calor o derretirse, ocasionando daños sobre el producto y el riesgo de descargas, humo o incendios. Los daños por uso inadecuado de estos ítems no están cubiertos por la garantía del producto.Se podrá usar aluminio para evitar derrames, colocando una hoja sobre un estante inferior varias pulgadas debajo de la comida. No use más aluminio que el necesario y nunca cubra totalmente el estante de un horno con papel de aluminio.Mantenga el aluminio a por lo menos 1 1/2" de las paredes del horno, para evitar una circulación deficiente del calor. |  NOTA:La nota que indica que no se coloque papel aluminio en el fondo del horno está esmaltada en la base de la cavidad del horno y está diseñada para resistir temperaturas de auto-limpieza. No intente quitarla o rasparla. |
| Ubicación de moldes | Para una cocción uniforme y un dorado adecuado, tiene que haber suficiente espacio para la circulación de aire en el horno. Los resultados del horneado serán mejores si los moldes de horneado se hallan lo más cerca posible del centro del horno, en lugar de en el frente o en la parte trasera. | |
| Moldes/bandejas de horneado | Utilice el molde de horneado adecuado. El tipo de acabado del molde afecta el dorado de la preparación.Los moldes oscuros, ásperos o sin brillo absorben el calor, lo que crea una corteza más dorada y crujiente. Utilice esta clase para tartas. | Los moldes brillantes, claros y lisos reflejan el calor, lo que crea una dorado más claro y delicado. Los pasteles y galletas requieren esta clase de molde o bandeja.Los recipientes de vidrio para hornear también absorben el calor. Cuando hornee en recipientes de vidrio, puede tener que reducir la temperatura en 25°F. |
| Precalentamiento | Permita que el horno se precaliente antes de colocar alimentos en el horno. El precalentamiento es necesario para obtener buenos resultados cuando hornee pasteles, galletas, pastelitos y panes. | NOTA:La condensación o neblina al interior del vidrio de la puerta del horno es normal durante el pre-calentamiento del horno y por lo general se evaporará hacia el final del ciclo de pre-calentamiento. . |
Bandejas del horno de extensión total
▲PRECAUCIÓN
Para evitar posibles
quemaduras, coloque las bandejas en la posición correcta antes de encender el horno. La posición correcta de la bandeja depende de la clase de alimento y del nivel de dorado deseado.
Las bandejas cuentan con un armazón que bloquea los soportes sobre ambos lados. Una vez que el armazón se encuentra bloqueado en su lugar, siempre tire de la bandeja hacia fuera, de su riel frontal superior, hasta su posición de extensión total, cuando coloque o quite recipientes de cocción.
Cómo colocar y quitar bandejas del horno
Para quitar una bandeja:
- Asegúrese de empujar la bandeja hasta el fondo del horno.
- Tome la bandeja desde el riel frontal superior y su riel frontal inferior y levántela hacia arriba para desbloquear las trabas de los soportes de la parrilla.
Levante para desbloquear las trabas de la bandeja frontal del soporte de la parrilla
- Sosteniendo firmemente los rieles de las bandejas frontales superior e inferior, tire de la parrilla hacia adelante y quítela del horno.
Para reemplazar una bandeja:
- Coloque las trabas traseras de la bandeja sobre y dentro de los soportes de la parrilla (hay cinco posiciones de parrilla incluyendo la posición superior).
- Deslice la bandeja hacia el fondo hasta que las trabas traseras de la parrilla se encuentren en los soportes de la parrilla y presione las trabas frontales de la parrilla dentro de los soportes frontales de la parrilla.
- Tire la bandeja hacia afuera por completo para verificar que se halle bien enganchada.
Bandeja del horno de bajo perfil
La bandeja del horno de bajo perfil está diseñada para un desempeño optimizado al hornear o asar ciertos alimentos en su estufa Profesional completamente a gas Monogram. También se puede usar como una bandeja del horno normal con las bandejas del horno de extensión total.
Consulte la tabla de posiciones de las bandejas del horno según su modalidad (hornear/asar/convección) para detalles de la ubicación y tipo de bandeja para el mejor desempeño.
Cómo configurar el horno para hornear
- Gire el selector del modo del horno a BAKE (hornear).
- Utilizando la perilla de temperatura, configure la temperatura deseada, incrementando la temperatura en unidades de 25°F, de 175°F a 550°F.
El horno comenzará a precalentarse. La pantalla de temperatura comenzará en 100°F y seguirá allí hasta que el horno supere dicha temperatura. Desde ese punto, la pantalla mostrará la temperatura actual.
Las luces internas se encenderán y continuarán encendidas hasta que se apague el horno. El ventilador del horno por convección se encenderá temporalmente durante el precalentamiento. El control emitirá un pitido cuando el horno ya haya precalentado y los alimentos pueden colocarse dentro del horno.
- Cuando el horneado haya finalizado, gire el selector de modo del horno y la perilla de temperatura a OFF (apagado).
NOTA: Se encenderá un ventilador de refrigeración para enfriar las piezas internas. Esto es normal, y el ventilador puede continuar funcionando aún después de apagado el horno.
Utilice la sonda de temperatura cuando resulte importante una temperatura interna precisa. Ver Cómo usar la sonda.
Para mejores resultados al hornear tortas de cuatro capas al mismo tiempo, coloque cuatro bandejas en un estante usando la posición central C. Coloque las bandejas de manera que cada una tenga al menos 1-1/2" de espacio de aire alrededor.
O, coloque cuatro bandejas usando los estantes B y D. Monte las bandejas de manera que una no esté directamente encima de la otra, como se muestra arriba.
El horno tiene 5 posiciones de bandejas. Ver la sección Bandejas del horno de extensión total para consultar cómo usar, quitar y reemplazar las bandejas.
La cocina de horno doble cuenta con un horno pequeño con 4 posiciones de bandejas. La posición de bandeja C no existe en el horno pequeño.
| Tipo de alimento | Horno grande Posición de las bandejas | Horno pequeño Posición de las bandejas |
| Pastel “Angel food” A | A | |
| Galletas o muffins C | C | |
| Bizcochos C C | ||
| Brownies B C | ||
| Pasteles de 2 capas B | B | |
| Pasteles de 4 capas C | — | |
| Pasteles simples o de 9 x 13 B o C C | ||
| Panes rápidos | C B | |
| Pasteles Bundt o de libra | B o C B | |
| Pasteles caseros o bases de masa para pasteles | B B | |
| Pasteles congelados | B o C | — |
| Estofados | B o C C | |
| Pizza | C B |
Las posiciones de estantes sugeridas deben utilizarse como una guía general. Experimente con estas posiciones mediante alimentos específicos y preferencia personal.
Introducción al asado
Existen 2 modos diferentes para asar. Elija la configuración HI (alta) o LO (baja).
■ La configuración HI (alta) puede utilizarse para sellar los jugos o dorar intensamente o carbonizar, cuando sea necesario, alimentos tales como hamburguesas, vegetales rostizados, pimientos enteros, berenjenas, maíz, variedad de vegetales cortados, kabobs y carnes muy finas, como chuletas de cerdo ahumadas, "London broil" y pollo.
■ La configuración LO (baja) puede utilizarse para alimentos que necesitan un dorado adecuado y también deben cocinarse por completo, como filetes de pescado, lomo de cerdo y asado de carne vacuna.
Cómo configurar el horno para asar
- Gire el selector de modo del horno a BROIL (asado).
- Gire la perilla de temperatura del horno a LO BROIL (asado baja) o HI BROIL (asado alta). Aparecerán en la pantalla LO (baja) o HI (alta).
NOTA: Siempre ase con la puerta cerrada. Si la puerta se deja abierta, en la pantalla aparecerá "CLOSE door" (cerrar la puerta) y los elementos no se encenderán hasta que se cierre la puerta.
Las luces internas del horno se encenderán y continuarán encendidas hasta que se apague el horno.
- Cuando haya terminado de asar, gire el selector de modo del horno y la perilla de temperatura a OFF.
NOTA: Se encenderá un ventilador de refrigeración para enfriar las piezas internas. Esto es normal, y el ventilador puede continuar funcionando aún después de apagado el horno.
NOTA: El asado no funcionará si la sonda de temperatura se encuentra enchufada. Nunca deje la sonda dentro del horno durante un ciclo de asado.
No está permitido asar con la puerta abierta
Guía de asado
NOTA: En general, las posiciones más altas de la bandeja dan como resultado un sellamiento externo de los alimentos mientras que las posiciones más bajas dan como resultado en un nivel de cocción más completo.
Las posiciones de estantes sugeridas deben utilizarse como una guía general. Experimente con estas posiciones con alimentos específicos y preferencia personal.
El tamaño, peso, grosor, temperatura inicial y el punto de cocción preferido afectarán los tiempos de asado. Esta guía está basada en carnes con temperatura de refrigerador.
| Alimento | Nivel de Cocción Tipo o Grosor | Posición dela Bandeja Nivel del Asador Comentarios | |||
| Carne en Steak Poco | hecho – medio hecho (140°F – 150°F) | 1" grosor D-E | Hi (Alto) Es difícil cocinar a este nivel | steaks menos de 1". Pueden cocinarse a fondo antes de dorarse. | |
| Medio (160°F) 3⁄4" a | 1" grosor C-D Hi (Alto) Para evitar que se ondule, | haga cortes en la grasa a intervalos de 1" | |||
| Bien hecho (170°F) | 1⁄2" a 3⁄4" grosor B-C Hi (Alto) | ||||
| Pollo Pechugas | sin hueso | B-C Hi o Lo | (Alto o bajo) | Ase con la piel abajo primero | |
| Pechugas con hueso | B-C Hi o Lo | (Alto o bajo) | |||
| Filetes de pescado Filetes de 1 lb | 1/4" a 1/2" grosor | D | Lo (Bajo) | Manipule y voltee con cuidado | |
| Pinchos o brochetas | (5 pinchos o brochetas) | D | Hi (Alto) | ||
| Vegetales cortados | D | Lo (Bajo) | |||
El Ministerio de Agricultura de los EE.UU. afirma que "la carne vacuna jugosa es muy popular, pero debe saberse que al cocinarla a sólo 140°F algunos organismos que provocan intoxicación pueden sobrevivir". (Fuente: Safe Food Book. Your Kitchen Guide. USDA Rev. Junio 1985).
Papel de aluminio
Usted puede usar papel de aluminio para cubrir la asadera y la rejilla. Sin embargo, debe ajustarse bien el papel de aluminio a la rejilla, y efectuarse cortes siguiendo la forma de la misma.
Introducción a la cocción por convección
El ventilador con sistema de convección por aire inwverso de Monogram se pausa periódicamente, luego cambia de dirección a fin de generar una mejor distribución de aire caliente a través del horno. Como resultado, los alimentos se cocinan y doran en forma pareja, a menudo en menos tiempo que con el calor normal.
NOTA: El ventilador por convección se apaga cuando se abre la puerta de horno.
Recipientes para la cocción por convección
Antes de utilizar el horno por convección, verifique que sus elementos de cocción dejen espacio para la circulación de aire en el horno. Si va a hornear con varios recipientes, deje un espacio entre ellos. Además, asegúrese de que los recipientes no se toquen entre sí o toquen las paredes del horno.
Los recipientes de cocción utilizados en BAKE (horneado) común también pueden usarse en CONV BAKE (horneado por convección). Ver la sección Consejos de horneado.
Al hornear galletas, los mejores resultados se logran con una bandeja para galletas plana en lugar de una bandeja con lados. Para recetas como pollo al horno, utilice una bandeja con lados bajos. El aire caliente no puede circular bien alrededor de los alimentos en una bandeja con lados altos.
Cómo adaptar recetas
Usted puede utilizar sus recetas favoritas en el horno por convección.
Cuando hornee por convección, puede resultar necesario reducir la temperatura de horneado en 25°F o ajustar el tiempo de cocción. No hace falta ajustar la temperatura cuando se usa CONV ROAST (rostizado por convección).
Algunas instrucciones en paquetes de estofados congelados o platos principales han sido desarrollados utilizando hornos por convección comerciales. Para mejores resultados, precaliente el horno y utilice la temperatura para horneado común indicada en el paquete.
Consejos de rostizado por convección
Utilice la asadera, la rejilla y la parrilla de rostizado para mejores resultados. Mediante el uso de la parrilla, la parte inferior de la carne vacuna o de ave se dorará mejor.
- Coloque la bandeja del horno en una posición baja (A).
- Coloque la rejilla sobre la asadera y deposite la parrilla de rostizado por encima.
- Coloque la carne sobre la parrilla de rostizado.
Cómo configurar el horno para horneado o rostizado por convección
El horneado por convección es ideal para lograr alimentos con un dorado parejo cocinados en bandejas únicas o múltiples. Seleccione rostizado por convección para cocinar cortes de carne grandes y tiernos sin cubrir.
Cuando se configuran en CONV BAKE (horneado por convección) o CONV ROAST (rostizado por convección), los elementos por convección traseros y el ventilador funcionan cuando el horno se encuentra calentando.
- Gire el selector de modo del horno a CONV BAKE (horneado por convección) o CONV ROAST (rostizado por convección).
- Utilizando la perilla de temperatura, configure la temperatura deseada, incrementando la temperatura en unidades de 25°F, de 175°F a 550°F.
El horno comenzará a precalentarse. La pantalla de temperatura comenzará en 100°F y seguirá allí hasta que el horno supere dicha temperatura. Desde ese punto, la pantalla mostrará la temperatura actual.
| Tipo de alimento | Horno grande Posición de las bandejas | Horno pequeño Posición de las bandejas |
| Muffins y magdalenas (bandejas múltiples) | B & D B & D | |
| Galletas (bandejas múltiples) A, C & E B & D | ||
| Aperitivo congelado C — | ||
| Aperitivo congelado (bandejas múltiples) A, C & E — | ||
| Rostizado (cortes de carne grandes) A B | ||
| Pavo o pollo entero A B |
Las posiciones de estantes sugeridas deben utilizarse como una guía general. Experimente con estas posiciones para alimentos específicos y preferencia personal.
Las luces internas se encenderán y continuarán encendidas hasta que se apague el horno. El ventilador del horno por convección se encenderá durante el precalentamiento. El control emitirá un pitido cuando el horno ya haya precalentado y los alimentos pueden colocarse dentro del horno.
- Cuando la cocción por convección haya finalizado, gire el selector de modo del horno y la perilla de temperatura a OFF (apagado).
NOTA: Se encenderá un ventilador de refrigeración para enfriar las piezas internas. Esto es normal, y el ventilador puede continuar funcionando aún después de apagado el horno.
Utilice la sonda de temperatura cuando resulte importante una temperatura interna precisa. Ver Cómo usar la sonda.
El horno tiene 5 posiciones de bandejas. Ver la sección Bandejas del horno de extensión total para consultar cómo usar, quitar y reemplazar las bandejas.
La cocina de horno doble cuenta con un horno pequeño con 4 posiciones de bandejas. La posición de bandeja C no existe en el horno pequeño.
Cómo usar la sonda con horneado, horneado por convección y rostizado por convección
ADVERTENCIA
El consumo de comida semicruda puede hacer que se contraigan enfermedades producidas por la comida. Use la sonda de acuerdo con las siguientes instrucciones, a fin de asegurar que todas las partes de la comida alcancen temperaturas de cocción mínimamente seguras. Puede encontrar recomendaciones de temperaturas de cocción mínimamente seguras en www.foodsafety.gov o en www.lsltDoneYet.gov.
PRECAUCIÓN
Utilice agarraderas
cuando introduzca o quite la sonda del horno caliente. Las áreas que rodean la entrada de la sonda pueden estar muy calientes.
En muchos alimentos, especialmente asados y carnes de ave, la temperatura interna de los alimentos es la mejor prueba para verificar el grado de cocción. Mediante la sonda de temperatura se evita tener que adivinar el estado de cocción y se logra el punto de cocción exacto.
La sonda puede usarse con BAKE (horneado), CONV BAKE (horneado por convección) y CONV ROAST (rostizado por convección).
- Introduzca la punta de la sonda dentro de la parte más gruesa de la carne.
- Coloque la bandeja en la posición deseada.
- Configure los controles del horno. Gire el selector de modo del horno a CONV BAKE (horneado por convección), CONV ROAST (rostizado por convección) o BAKE (horneado). Gire la perilla de temperatura a la temperatura de horno deseada, incrementando la temperatura en unidades de 25°F, de 175°F a 550°F. Deje que el horno se precaliente si fuese necesario. El horno y las luces del horno se encenderán inmediatamente y continuarán encendidas hasta que se apague el horno.
- Utilice agarraderas para colocar la comida en el horno caliente. Introduzca el enchufe en la salida. Verifique que esté introducida hasta el fondo. Cierre la puerta del horno.
- Gire la mini-perilla para encontrar la temperatura interna deseada de los alimentos. Presione la mini-perilla para seleccionar dicha temperatura.
TIMER
PUSH TO SELECT
Las palabras PROBE (sonda) y SET (configurar) destellarán en la pantalla hasta que se seleccione una temperatura. Si no se configura una temperatura, la sonda utilizará una temperatura predeterminada de 100°F. Si el horno no se precalentó, la pantalla mostrará LO (baja).
La temperatura interna de los alimentos puede configurarse desde un mínimo de 100°F hasta un máximo de 200°F.
Cuando los alimentos alcanzan la temperatura interna configurada, la pantalla emitirá un pitido. Para detener el pitido, gire el selector de modo del horno y la perilla de temperatura a OFF. Use agarraderas para quitar la sonda de la salida del horno.
Para cambiar la temperatura interna configurada en cualquier momento del proceso de cocción, presione la mini-perilla y gírela para ajustar la temperatura. Presione la mini-perilla para seleccionar.
Cómo usar la sonda
Utilice sólo la sonda azul provista con la cocina.
Utilice las manijas de la sonda y el enchufe cuando los introduzca y quite de la carne y de la salida del horno.
- Para no dañar la sonda, no utilice pinzas para tirar del cable cuando lo quite.
- Para no romper la sonda, verifique que los alimentos estén totalmente descongelados antes de introducirla.
■ Para evitar posibles quemaduras, siempre use una agarradera cuando quite el enchufe; las superficies internas del horno pueden estar calientes.
La sonda de temperatura cuenta con una sonda similar a un pincho en un extremo y un enchufe en el otro extremo que se introduce en la salida del horno.
■ Nunca deja la sonda dentro del horno durante un ciclo de asado o de auto-limpieza.
■ No almacene la sonda en el horno.
Colocación adecuada de la sonda
■ Mida la distancia hasta el centro del trozo de carne colocando la sonda de temperatura sobre la carne. Utilice su pulgar o dedo índice para marcar dónde quedará el extremo de la carne en la sonda.
■ Introduzca la sonda hasta el punto marcado con su dedo. La punta de la sonda debe hallarse en el centro de la carne.
Cómo configurar el horno para leudar
La característica de leudado mantiene un medio tibio que resulta útil para leudar masas con levadura.
- Gire el selector de modo del horno a PROOF (leudado). En la pantalla podrá verse "PrF". El modo PROOF no funciona cuando el horno se encuentra por encima de los 125°F. La pantalla indicará "too hot" (demasiado caliente). Deje enfriar el horno.
Para mejores resultados, cubra la masa con un paño o con un envoltorio plástico engrasado.
Utilice la posición de bandeja B o C del horno grande. Utilice la posición de bandeja B en el horno pequeño.
La característica de leudado brinda automáticamente la temperatura óptima para el proceso de leudado; por lo tanto, la perilla de temperatura no afecta la temperatura de leudado.
Las luces internas del horno se encienden y apagan según sea necesario para mantener una temperatura de leudado óptima hasta que el selector de modo del horno se haya apagado (OFF).
- Para evitar bajar la temperatura del horno y prolongar el tiempo de leudado, no abra la puerta del horno innecesariamente.
■ Verifique que los panes no leuden de más. - Cuando el leudado haya finalizado, gire el selector de modo del horno a OFF.
TIMER
PUSH TO SELECT
No utilice el modo de
leudado para calentar alimentos o para mantenerlos calientes. La temperatura de leudado del horno no es lo suficientemente caliente para conservar alimentos a temperaturas seguras.
Precauciones de seguridad de la auto-limpieza
La característica de auto-limpieza del horno se encuentra diseñada para facilitar la limpieza de la parte interna del horno utilizando temperaturas muy elevadas para quemar y eliminar derrames de alimentos.
ADVERTENCIA
Limpie la grasa excesiva
y otros derrames de alimentos con un paño húmedo. La suciedad excesiva de alimentos puede prenderse fuego, lo que provoca humo y daños por calor.
■ No limpie las juntas del horno porque pueden provocarse daños.
■ Quite los elementos de cocción, asadera, rejilla, sonda y cualquier trozo de papel de aluminio del horno.
■ Verifique que la lente de la luz del horno y el marco de la lente se encuentren en su lugar.
■ No utilice limpiadores de horno comerciales, abrasivos o protectores de horno en o cerca de un horno auto-limpiante.
■ Recomendamos ventilar su cocina con una ventana abierta o utilizando un ventilador/campana durante el ciclo de auto-limpieza.
■ Limpie la suciedad ubicada alrededor del armazón o alrededor de la puerta del horno, en la parte exterior de las juntas del horno. Estas áreas deben limpiarse a mano.
■ Las bandejas del horno pueden dejarse en el horno durante el ciclo de auto-limpieza.
IMPORTANTE: Las emanaciones producidas durante el ciclo de auto-limpieza de cualquier horno afectan la salud de algunas aves de manera notoria. Procure llevar a sus aves a otra habitación bien ventilada.
NOTA: Durante el ciclo de auto-limpieza, la estufa se bloqueará y no funcionará. Si se enciende un quemador después de que el ciclo de auto-limpieza haya empezado, aparecerá una advertencia en la pantalla del horno "err turn surf frnr off" y se escuchará un sonido.
NOTA: El modo de auto-limpieza no funciona si la sonda de temperatura se encuentra enchufada o si se halla configurado el modo Sabbat.
En los modelos de horno doble, puede configurarse el ciclo de limpieza en ambos hornos al mismo tiempo. El último horno en configurarse automáticamente retardará su inicio hasta la finalización del ciclo de limpieza del primer horno.
En los modelos de horno doble, se puede hornear en un horno y efectuar la auto-limpieza en el otro al mismo tiempo.
Sin embargo, no puede usarse la configuración de modo PROOF (leudado) en un horno mientras el otro se halla realizando la auto-limpieza.
Cómo configurar el horno para la limpieza
- Apague todos los quemadores de la superficie. (El ciclo de limpieza no empieza hasta que todos los quemadores de la superficie se hayan apagado).
- Gire el selector de modo del horno a CLEAN (limpieza).
- Gire la perilla de temperatura a la posición CLEAN (limpieza).
El control automáticamente utiliza el tiempo predeterminado de ciclo de limpieza recomendado de 5 horas. El ciclo de limpieza puede ajustarse a cualquier tiempo entre 3 y 5 horas utilizando la mini-perilla. La pantalla mostrará el tiempo restante.
- Presione la mini-perilla para iniciar el ciclo CLEAN (limpieza).
Si en la pantalla aparece "CLOSE door" (cerrar la puerta), se ha seleccionado el ciclo de auto-limpieza pero no se ha cerrado la puerta. Cierre la puerta del horno.
El símboló destellará hasta que se bloquee la puerta del horno. No podrá abrirse la puerta del horno durante el ciclo de limpieza.
- Después de que el ciclo de limpieza haya finalizado y el horno se haya enfriado, aparecerá "End" en la pantalla y el 🔒 se apagará. Gire el selector de modo del horno y la perilla de temperatura a OFF (apagado).
Para interrumpir el ciclo de limpieza, gire el selector de modo del horno y la perilla de temperatura a OFF. Cuando la temperatura del horno haya bajado a un nivel seguro, el símbolo se apagará indicando que puede abrirse la puerta.
Un ciclo de limpieza que se interrumpe no puede reiniciarse hasta que el horno se enfríe lo suficiente para que la puerta se destrabe.
Después de un ciclo de limpieza
Pueden quedar cenizas blancas en el horno. Límpielas con un paño húmedo después de que se enfríe el horno.
Si quedan unas manchas blancas, quítelas con agua jabonosa tibia y enjuague bien con una mezcla de vinagre y agua. En general, estos depósitos son restos de sal que no pueden eliminarse durante el ciclo de limpieza.
Si el horno no queda limpio después de un ciclo de limpieza, repítalo.
Temporizador
NOTA: El temporizador es independiente de todas las otras funciones y no controla el horno.
Para configurar el temporizador:
- Presione el botón TIMER (temporizador).
- Gire la mini-perilla para ajustar cualquier período de tiempo de hasta 12 horas y presiónela para seleccionarlo.
En los modelos de horno doble, cada control del horno cuenta con su propia función de temporizador. Cada temporizador puede configurarse en forma independiente.
El control emitirá un pitido cuando quede 1 minuto de tiempo restante y la pantalla mostrará los segundos hasta que el temporizador haga la cuenta regresiva hasta :00. Cuando el temporizador alcance :00, el control emitirá 3 pitidos seguidos de 1 pitido cada 6 segundos hasta que se presione la mini-perilla.
Para cancelar el temporizador:
- Presione el botón TIMER (temporizador).
- Gire la mini-perilla a :00 y presione para seleccionar.
Para ajustar el temporizador después del inicio:
- Presione el botón TIMER (temporizador).
- Gire la mini-perilla hasta alcanzar un nuevo tiempo deseado y presione para seleccionar.
NOTA: El temporizador no puede utilizarse mientras el horno está efectuando la auto-limpieza. (En los modelos de horno doble, puede utilizarse el temporizador del horno que no se encuentra en el modo de auto-limpieza).
Es posible que su nuevo horno cocine de manera diferente a la que usted se encuentra acostumbrado. Utilícelo durante algunas semanas para familiarizarse con sus funciones. Si luego de este período considera que la temperatura del horno es demasiado baja o demasiado alta, usted puede regular el termostato.
En los modelos de horno doble, utilice los controles del horno grande para ingresar el modo y para seleccionar el ajuste.
Para ajustar el termostato del horno:
- Presione y sostenga el botón TIMER (temporizador) y la mini-perilla al mismo tiempo durante 4 segundos hasta que en la pantalla aparezca "SF" (Special Features, características especiales).
- Gire la mini-perilla en sentido contrario a las agujas del reloj hasta que en la pantalla aparezca "OFFSEt" (desplazamiento). Presione la mini-perilla para seleccionar el modo desplazamiento.
- Gire la mini-perilla para ajustar el termostato del horno hasta 35°F más o 35°F menos, incrementándose en unidades de 1°F.
3 A. En modelos de horno doble, el termostato del horno pequeño puede ajustarse girando la mini-perilla ubicada sobre el horno pequeño. Utilice la mini-perilla del horno grande para seleccionar dicho ajuste.
- Presione la mini-perilla para seleccionar su elección y para salir de dicho modo. Si no desea guardar los cambios, presione el botón TIMER (temporizador) para salir en cualquier momento.
NOTA: Este ajuste sólo afecta las temperaturas de horneado, horneado por convección y rostizado por convección; no afecta las temperaturas de asado o de auto-limpieza. El ajuste se conservará en la memoria aún después de un corte de energía.
No utilice termómetros, como los que se venden en las tiendas, para verificar la configuración de temperatura del horno. Esos termómetros pueden variar entre 20-40 grados.
Modo Sabbat
Para configurar el modo Sabbat:
El modo Sabbat se encuentra diseñado para utilizar en el Sabbat judío y en otras festividades judías.
Sólo puede ser utilizado para hornear. No puede utilizarse para otros modos de cocción.
Cuando se configura la característica de Sabbat, se desactivan la luz del horno y todos los pitidos audibles. La característica también ofrece un período de retardo aleatorio, de aproximadamente 30 segundos a 1 minuto, antes de que el horno se encienda una vez que se ha configurado en BAKE (hornear).
- Presione y sostenga el botón TIMER (temporizador) y la mini-perilla al mismo tiempo durante 4 segundos hasta que en la pantalla aparezca "SF" (Special Features, características especiales).
- Gire la mini-perilla en sentido de las agujas del reloj hasta que en la pantalla aparezca "SAbbAtH" (Sabbat). Presione la mini-perilla para seleccionar el modo Sabbat.
- Una vez que se haya seleccionado "SAbbAtH", la pantalla mostrará "SAbbAtH ON" (Sabbat encendido).
La configuración de Sabbat controla ambos hornos. El símbolo ] aparecerá en las dos ventanas de visualización de los hornos.
Para modelos de horno doble, utilice el control del horno grande para configurar la característica Sabbat en ambos hornos.
Para cancelar el modo Sabbat:
Repita los pasos 1, 2 y 3. Podrá verse "SAbbAtH OFF" (Sabbat apagado) en la pantalla.
La temperatura del horno puede ajustarse en cualquier momento girando la perilla de temperatura. Antes de que respondan los elementos del horno existe un retardo aleatorio.
Modo Sabbat certificado
Panel de control y perillas
Asegúrese de que todos los controles estén apagados y que las superficies estén frías antes de limpiar cualquier parte de la cocina.
ADVERTENCIA
Si se quita la cocina para efectuar una limpieza, reparaciones o cualquier otra razón, verifique que el dispositivo anti-volcaduras se coloque de manera adecuada cuando vuelva a instalarse la cocina. Si no toma esta precaución, la cocina puede volcarse y provocar lesiones.
Limpie los derrames con un paño húmedo. Quite suciedades más rebeldes con agua tibia jabonosa.
No utilice abrasivos de ninguna clase sobre el panel de control y las perillas.
Para una limpieza más sencilla, las perillas de control pueden quitarse. Para quitar una perilla, tire de la misma directamente del panel de control. Lave las perillas en agua caliente jabonosa, pero no las deje sumergidas.
Un equipo opcional de perillas de control negras se encuentra disponible para la compra a un costo adicional. Solicite el equipo de perillas para su modelo.
NOTA: La mini-perilla no puede quitarse.
NOTA: Para rangos de 30", ZDP304NPSS y ZDP304LPSS, coloque la perilla con la configuración X-HI sobre el lado frontal derecho.
Quemadores del horno
No intente limpiar el quemador asador infrarrojo (IR). Cualquier suciedad se quemará cuando el quemador se caliente.
El quemador de hornear no está expuesto.
Asadera, rejilla y parrilla de rostizado
La asadera, rejilla y parrilla de rostizado son todas aptas para lavaplatos. Sin embargo, los elementos pegados durante el horneado pueden necesitar limpieza a mano con un limpiador de horno comercial o un detergente abrasivo.
No guarde una asadera o rejillas sucias dentro del horno. Siempre elimine los restos de grasa.
▲PRECAUCIÓN
No limpie la asadera,
la rejilla o la parrilla de rostizado en el horno auto-limpiante.
Parrilla de rostizado
Rejilla
Asadera
Bandejas del horno
Las bandejas pueden permanecer en el horno durante el ciclo de auto-limpieza sin sufrir daños.
Periódicamente, después de varios ciclos de autolimpieza, las bandejas del horno pueden necesitar el uso del lubricante de grafito enviado con su cocina. Para solicitar lubricante de grafito adicional, llame a nuestro centro nacional de repuestos al 800.626.2002 con la referencia WB02T10303.
- Quite la bandeja del horno. Ver la sección Bandejas del horno de extensión total.
- Extienda por completo la bandeja sobre una mesa o mostrador de encimera. Puede colocarse papel de diario debajo de la bandeja para una limpieza sencilla.
- Si hay residuos en las guías de deslizamiento, limpielas con una toalla de papel. NOTA: Todo el lubricante de grafito que se haya eliminado durante la limpieza debe volver a colocarse.

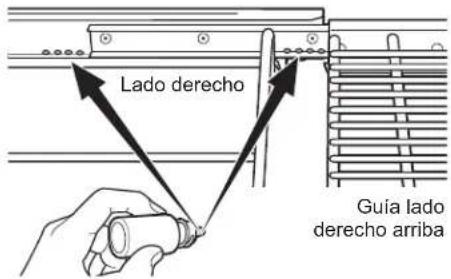

- Agite el lubricante de grafito antes de abrirlo. Comenzando con el mecanismo de deslizamiento izquierdo de la guía, coloque cuatro (4) gotas de lubricante sobre las dos (2) guías traseras cercanas a los cojinetes de apoyo.
- Repita en el mecanismo del lado derecho de la guía.
-
Abra y cierre la guía varias veces para distribuir el lubricante.
-
Reemplace la tapa del lubricante y agítela nuevamente. Dé vuelta la bandeja y repita los pasos 3, 4, 5 y 6.
-
Cierre la bandeja, gire la bandeja dejando el lado derecho hacia arriba y colóquela en el horno. Ver la sección Bandejas del horno de extensión total.
-
Repita los pasos anteriores para cada bandeja.
NOTA: No utilice un pulverizador de cocción u otros pulverizadores lubricantes sobre los deslizadores.
Bandeja del horno de bajo perfil
La bandeja gris de bajo perfil cubierta en porcelana puede permanecer en el horno durante el ciclo de auto-limpieza sin que se dañe. También se puede limpiar con un limpiador abrasivo suave. Después de limpiar, enjuague la bandeja con agua limpia y seque con un paño limpio.
Periódicamente y después de los ciclos de limpieza, la bandeja de bajo perfil podría necesitar lubricación para ayudar a que deslice. Limpie los bordes de la bandeja o los soportes para la bandeja en el horno con el lubricante de grafito que venía con su estufa o con aceite vegetal.
Para ordenar lubricante de grafito adicional, llame al Centro Nacional de Partes al 800.626.20002 y use la referencia WB02T10303.
La puerta es muy pesada. Tenga cuidado al quitar y levantar la puerta.
No levante la puerta de la manija.
Para quitar la puerta:
- Abra la puerta por completo.
- Presione las trabas de la bisagra hacia abajo en dirección del armazón de la puerta hasta destrabarlas. Puede necesitarse una herramienta, como un destornillador plano.
- Tome con firmeza ambos lados de la puerta de la parte superior.
- Cierre la puerta hasta su posición de remoción (aproximadamente 15 grados desde la posición cerrada) y levántela hacia arriba y afuera hasta que el brazo de la bisagra quede liberado de la ranura.
Para reemplazar la puerta:
- Tome con firmeza ambos lados de la puerta de la parte superior.
- Con la puerta en el mismo ángulo de la posición de remoción, introduzca la muesca del brazo de la bisagra dentro del extremo inferior de la ranura de la bisagra. La ranura del brazo de la bisagra debe estar bien colocada en la parte inferior de la ranura.
- Abra la puerta por completo. Si la puerta no se abre por completo, la muesca no está bien colocada en el extremo inferior de la ranura.
- Presione las trabas de la bisagra hacia arriba contra el armazón frontal de la cavidad del horno, hasta alcanzar la posición de trabajo.
- Cierre la puerta del horno.
Tire las trabas de la bisagra hacia abajo para destrabar
Presione las trabas de la bisagra hacia arriba para trabar
Sonda
Permita que la sonda de temperatura se enfríe antes de limpiarla. La sonda debe limpiarse a mano con agua y jabón. No sumerja la sonda de temperatura en agua. No almacene la sonda de temperatura en el horno. No limpie la sonda de temperatura en el horno auto-limpiante.
Antes de reemplazar la bombilla del horno, desconecte la alimentación de energía al horno desde el panel principal de fusibles o del interruptor de circuitos. No hacerlo puede provocar una descarga eléctrica o una quemadura.
PRECAUCIÓN
RIESGO DE INCENDIO:
La tapa de vidrio y la lámpara de luz se deberán retirar cuando estén frías. Tocar el vidrio caliente sin protección en las manos o con un trapo húmedo puede ocasionar quemaduras.
Los hornos están equipados con columnas de luces halógenas ubicadas en la paredes laterales del horno. Las luces se encienden cuando se abre la puerta o cuando el horno se encuentra en un ciclo de cocción.
Cada ensambladura de luz está compuesta por una tapa de luz desmontable con dos ganchos de trabajo y un compartimento de luz con tres focos halógenos.
Verifique que la tapa de la lámpara y el foco se hayan enfriado por completo. Para mayor seguridad, no toque el foco con las manos desnudas o con un trapo húmedo.
Para quitar:
- Quite las bandejas del horno. Ver la sección Bandejas del horno de extensión total.
- Utilizando una llave de tuercas de 7/16", quite las cuatro tuercas que sostienen los soportes de la bandeja a la pared del horno.
- Quite la tapa de luz de vidrio tirando su extremo trasero hacia afuera y acercándolo hacia usted. No quite ningún tornillo.
- Utilizando guantes o un trapo seco, retire el foco de luz quemado tirando en línea recta hacia fuera.
Utilice un foco halógeno nuevo de 120 voltios, con clavijas G8, que r supere los 25 vatios.
Pueden adquirirse focos de repuesto llamando al 800.626.2002. Solicite el número de pieza WB25T10064.
NOTA: El uso de focos de un vataje mayor puede dañar su horno.
Retire el foco de su envoltorio utilizando guantes o un trapo seco. No toque el foco con las manos desnudas. El aceite de las manos desnudas puede provocar puntos calientes en la superficie de vidrio y causar una falla prematura del foco. Si toca el vidrio, límpielo con alcohol antes de la instalación.
- Empuje por completo el foco en línea recta dentro del receptáculo.
- Reemplace la tapa de la luz, colocando el extremo frontal bajo las dos lengüetas frontales del compartimento de luz. Coloque el extremo trasero en su lugar, verificando que esté bien firme.
NOTA: Si los ganchos de trabado se cayeron de la tapa de la lente de vidrio, sosténgalos sobre la tapa, en la posición correcta, mientras reemplaza la tapa del compartimento de la luz.
La tapa de la luz debe estar en su lugar cuando utilice el horno.
- Reinstale el soporte de la bandeja. Asegúrese de orientar el soporte de modo que las lengüetas superiores para las tuercas se encuentren lo más cerca posible de la parte superior del horno. Asegure suavemente con las cuatro tuercas quitadas con anterioridad, pero no ajuste de más porque el esmalte puede saltarse.
-
Reemplace las bandejas. Ver la sección Bandejas del horno de extensión total.
-
Reconecte la energía eléctrica al horno.
Cuidado y limpieza
| Estufas profesionales completamente a gas | ||
| Para limpiar la puerta | El armazón y la puerta del horno, fuera de las juntas del horno, deben limpiarse a mano. Las superficies esmaltadas deben limpiarse con agua caliente jabonosa. Ver la sección Superficies de acero inoxidable para todas las áreas de acero inoxidable. | No frote o limpie la junta de la puerta, dado que el material de fibra de vidrio de la junta tiene un resistencia muy baja a la abrasión. Una junta del horno intacta y bien ajustada resulta esencial para una operación con buen rendimiento de la energía y buenos resultados de horneado. Si la junta se desgasta, rompe o daña o cambia de lugar, un técnico calificado debe cambiarla de inmediato. |
| Superficies de acero inoxidable | No utilice almohadillas de acero ya que rayan la superficie en forma permanente.Para limpiar la superficie de acero inoxidable, utilice agua tibia jabonosa o un limpiador de acero inoxidable. Siempre limpie la superficie en dirección de la veta. Siga las instrucciones del producto para limpiar la superficie de acero inoxidable. | Para consultar sobre la compra de limpiadores de acero inoxidable, llame en forma gratuita al 800.626.2002 o visite monogram.com. |
| Base del horno | La base del horno tiene un acabado de esmalte de porcelana. Para hacer la limpieza más fácil, proteja la base del horno de derrames excesivos. Una lámina de aluminio más pequeña o una lata se puede usar para recoger los derrames colocándola en la bandeja debajo de la bandeja en la cual usted está cocinando. Esto es particularmente importante al hornear un pastel de frutas u otros alimentos que son altamente ácidos. Los rellenos de fruta caliente u otros alimentos que tienen alto nivel de ácido (como los tomates, el sauerkraut y las salsas con vinagre o jugo de limón) pueden causar que el esmalte de la porcelana se pele y se dañe, por lo que se debe limpiar de inmediato. | Nunca cubra completamente una bandeja con papel aluminio. Esto impedirá la circulación del calor y resultará en un horneado deficiente.Para limpiar los derrames use agua y jabón, un limpiador abrasivo o esponjilla de restregar con jabón. Enjuague bien para eliminar el jabón antes de hacer la auto-limpieza. |
Quemadores apilados de llama dual
El quemador consta de tres partes: La base del quemador, el cabezal del quemador y la tapa del quemador. El cabezal y la tapa del quemador pueden quitarse a fin de facilitar la limpieza.
PRECAUCIÓN
NO UTILICE EL
QUEMADOR SIN TODAS LAS PIEZAS EN SU LUGAR.
Los quemadores de superficie debe limpiarse regularmente, en especial después de sufrir derrames, lo que podría obstruir las ranuras y orificios de los cabezales de los quemadores.
El electrodo se encuentra en la parte trasera de cada quemador. No intente desarmar o limpiar un quemador mientras otro se encuentre encendido. Puede provocarse una descarga eléctrica.
Para quitar las piezas del quemador:
- Gire todos los controles a OFF (apagado) antes de quitar piezas de los quemadores.
- Cuando se enfríen, usted puede levantar las rejillas, las tapas y los cabezales del quemador para efectuar una limpieza más sencilla. No quite las bases de los quemadores.
NOTA: El modelo ZGP304 cuenta con 2 tamaños diferentes de quemadores. Asegúrese de reemplazar los quemadores en la misma ubicación.
Limpieza
Quite todas las piezas del quemador sólo cuando estén frías. Lávelas en agua caliente jabonosa.
Puede utilizarse una almohadilla plástica para quitar las partículas de comida quemada y pegada.
Para remover alimentos quemados y pegados, deje en remojo los cabezales de los quemadores en una solución de detergente líquido suave y agua caliente durante 20-30 minutos. Para manchas más rebeldes, utilice una almohadilla plástica o un cepillo de dientes.
Si el derrame ingresa a la ensambladura del cabezal del quemador, lávela bajo agua corriente y agítela para remover el exceso de agua.
Después de la limpieza
Después de reemplazar las piezas del quemador, agítelas para quitar el exceso de agua y luego séquelas bien.
Para reemplazar las piezas del quemador:
Asegúrese de que las piezas de los quemadores se coloquen en los lugares correctos.
- Reemplace el cabezal del quemador sobre la base del quemador, verificando que el orificio del cabezal se encuentre bien alineado con el electrodo de la base. Un espacio pequeño entre la base y el cabezal resulta normal.
- Coloque la tapa del quemador sobre el cabezal del quemador. Verifique que la tapa del quemador esté bien colocada sobre el cabezal del quemador.
Tapa del quemador bien colocada
Tapa del quemador mal colocada
Encendedor por chispa y electrodos
El electrodo del sistema de encendido electrónico se encuentra ubicado en la parte trasera de la base del quemador. Cuando limpie la estufa, tenga cuidado de no enganchar el encendedor con el paño de limpieza. El encendedor podría dañarse.
Tenga cuidado de no empujar la perilla de control hacia adentro mientras realiza la limpieza. Podría provocar el accionamiento del encendedor por chispa.
Asegúrese de que los encendedores de cerámica blancos ubicados sobre la estufa estén secos y limpios. Limpie la porción de metal del electrodo con un paño suave o una lija.
No trate que quitar el electrodo de la estufa.
Limpie esta parte de metal con una lija.
No limpie esta parte
de cerámica blanca
con una lija.
Rejillas del quemador
Las rejillas del quemador de hierro fundido esmaltado deben limpiarse regularmente.
Las rejillas pueden limpiarse dentro del horno durante el ciclo de auto-limpieza, o en el lavaplatos. Los armazones deben limpiarse a mano o en el lavaplatos.
Lávelos en agua caliente jabonosa, enjuague y seque bien.
A pesar de ser resistentes, las rejillas gradualmente irán perdiendo el brillo, aunque les brinde el mayor cuidado. Esto se debe a su exposición continua a altas temperaturas.
No haga funcionar el quemador durante un período prolongado sin recipientes de cocción sobre la rejilla. El acabado de la rejilla puede saltarse sin un recipiente que absorba el calor.
Para estabilidad, los armazones cuentan con almohadillas de goma en cada esquina. Durante la limpieza y el uso, tenga cuidado de no dañar o enganchar las almohadillas de goma.
Canaletas para grasa
(en algunos modelos)
La grasa proveniente de la plancha y de la parrilla drenará dentro de las canaletas para grasa de hierro fundido esmaltado en la parte frontal de la cocina. Una vez que las canaletas se hayan enfriado, pueden quitarse para efectuar una limpieza más cómoda.
Para quitar la canaleta para grasa fría de la plancha, deslícela hacia el frente y levántela.
Para quitar la canaleta para grasa fría de la plancha, levante el armazón de la parrilla y levante la canaleta.
No permita la acumulación de grasa en las canaletas porque pueden generar un peligro de incendio. Limpie las canaletas para grasa tan pronto como se enfríen. Las canaletas para grasa pueden limpiarse a mano con agua caliente jabonosa o en el lavaplatos. Limpie cualquier derrame del tazón de la canaleta con un paño suave.
Para lograr estabilidad, las canaletas cuentan con almohadillas de goma en la parte frontal. Tenga cuidado de no dañar las almohadillas cuando las quite para la limpieza.
Plancha
(en algunos modelos)
Quite bien la grasa y las partículas de comida de la plancha utilizando una espátula de metal de lados rectos, mientras todavía esté caliente.
Limpie la plancha con un paño seco, resistente y grueso para eliminar los residuos restantes y partículas de alimentos. Si la plancha se limpia con otro elemento que no sea un paño seco, resistente y grueso, ésta tendrá que volver a curarse.
Nunca llene la plancha caliente con agua fría. Esto podría quebrar o torcer la plancha.
NOTA: Es normal que la plancha en acero inoxidable se ponga de color amarillo-café después del uso.
Tabla para cortar
(en algunos modelos)
Limpie la tabla para cortar de bambú con agua tibia y jabón suave. De vez en cuando límpiela con aceite mineral.
No lave la tabla para cortar en el lavaplatos.
Rejilla, armazón y deflector de la parrilla (en algunos modelos)
La parrilla IR debe limpiarse inmediatamente después de cada uso.
1. Cómo limpiar la rejilla de la parrilla:
Gire el quemador a OFF (apagado). Utilice una agarradera para quitar la rejilla de la parrilla caliente. Coloque la rejilla de la parrilla en un tazón o fregadero y friegue con un cepillo de cerdas de bronce. Enjuague con frecuencia.
La rejilla de la parrilla también puede limpiarse en el horno durante el ciclo de auto-limpieza, o puede lavarse en el lavaplatos.
2. Cómo limpiar el armazón de la rejilla de la parrilla:
El armazón de la rejilla de la parrilla puede lavarse a mano o en el lavaplatos. No limpie el armazón de la rejilla de la parrilla en el horno auto-limpiante. El armazón de la rejilla de la parrilla cuenta con almohadillas de goma en cada esquina inferior. Tenga cuidado de no dañar las almohadillas durante el proceso de limpieza.
3. Cómo limpiar el deflector radiante:
Quite el deflector de la bandeja. Limpie el deflector con agua caliente jabonosa o en el lavaplatos.
4. Cómo limpiar el marco de la bandeja y la tela metálica:
El marco de la bandeja y la tela metálica no pueden quitarse. Límpielos en su lugar. Utilice un paño suave húmedo para limpiar el marco de la bandeja. Con cuidado barra las partículas de alimentos con un cepillo hacia la canaleta para grasa o utilice una aspiradora para los residuos excedentes.
IMPORTANTE: Mantenga secos el quemador de la parrilla y el encendedor de cerámica. No pulverice agua o limpiador directamente sobre la tela metálica o el encendedor. Evite el contacto con el encendedor, ya que es frágil y puede saltarse o romperse.
Cómo reensamblar la parrilla:
Invierta los pasos para reensamblar la parrilla. Las pestañas de apoyo del deflector radiante deben enganchar las clavijas ubicadas sobre el lado del marco de la bandeja. Reemplace el armazón de la rejilla. Asegúrese de enganchar la clavija de ubicación inferior con el orificio de la clavija ubicado en el lado izquierdo trasero de la bandeja. Reemplace el armazón de la parrilla con el extremo de la manija hacia el frente de la cocina.
Antes de solicitar el servicio técnico
| Problema Causa Posible | |
| El Horno No Funciona | El fusible puede haberse quemado o el interruptor de circuitos puede haber saltado. Los controles del horno no están bien configurados. Los controles del horno están configurados para limpieza. Si fuera necesario, deje enfriar el horno; luego abra la puerta. Verifique que el selector de modo del horno esté configurado en BAKE (hornear) y que la perilla de temperatura esté configurada en una temperatura. |
| Los Quemadores De La Superficie Prenden Pero El Horno No | La válvula de apagado del gas del horno puede haberse movido accidentalmente durante la limpieza o el traslado. |
| Las Luces Del Horno No Funcionan | El foco de luz no funciona. Cambie el foco. El horno se encuentra en el modo de auto-limpieza o la característica Sabbat se halla configurada. Las luces del horno no se encienden durante la auto-limpieza o si la característica Sabbat se encuentra configurada. El horno está configurado en el modo Proof (leudado). Las luces se encienden y apagan según sea necesario para mantener la temperatura de leudado. |
| Los Alimentos No Or Se Hornean O Rostizan De Manera Adecuada | Los controles del horno no están bien configurados. Ver la sección Horneado o Rostizado. El horno no se precalentó el tiempo suficiente; espere a que el horno de la señal de precalentamiento. Se están utilizando recipientes de cocción incorrectos o de tamaño inapropiado. Ver los Consejos de horneado. Las bandejas no están en la posición correcta. Ver la sección Horneado o Rostizado. Utilice papel de aluminio para retardar el dorado durante el rostizado. El termostato del horno debe ajustarse. Ver la sección Ajuste del termostato del horno. |
| Los Alimentos No Se Asan De Manera Adecuada | Este modelo está diseñado sólo para asado con la puerta cerrada Cierre la puerta. Siempre ase con la puerta cerrada. Los controles del horno están configurados en BROIL (asar). Ver la sección Asado. a sonda está enchufada dentro de la salida del horno. Quite la sonda del horno. Se está usando una posición de bandeja inadecuada. Los recipientes no son adecuados para asar. Use la bandeja para asar y rejilla que vinieron con su cocina. El papel metálico usado en la asadera y la rejilla no se ha colocado de manera correcta y no se han realizado los cortes recomendados. |
| El Horno No Realiza La Auto-Limpieza | La temperatura del horno está muy elevada para configurar la función de auto-limpieza. Deje que el horno se enfríe por debajo de la temperatura de bloqueo y reconfigure los controles. Los controles no están bien configurados. Ver la sección Horno auto-limpiante. . |
| Ruidos De Crujidos O Chasquidos Durante La Limpieza | Esto es normal. Es el sonido del metal calentándose y enfriándose durante las funciones de cocción y limpieza. |
| Humo Excesivo Durante La Limpieza | El horno está muy sucio. Gire el selector de modo del horno y las perillas de temperatura a OFF (apagado). Abra las ventanas para que salga el humo Espere hasta que se apague la luz indicadora de bloqueo de la puerta. Limpie el exceso de suciedad y reconfigure el ciclo de limpieza. |
| El Horno No Queda Limpio Después Un Ciclo De Limpieza | El horno estaba muy sucio. Limpie los derrames más rebeldes antes de iniciar el ciclo de limpieza. Los hornos muy sucios pueden necesitar un nuevo ciclo de auto-limpieza. El horno se encuentra conectado a un suministro eléctrico de 208V. Configure el tiempo de limpieza a 5 horas. Los controles del horno no están bien configurados. Ver la sección Horno auto-limpiante. |
| Resulta Dificil Deslizar Las Bandejas Del Horno | Las bandejas se limpiaron en el ciclo de auto-limpieza y ahora necesitan lubricación periódica. No rocíe con pulverizador para cocinar u otros lubricantes en spray. Ver Bandejas del horno de extensión total en la sección Cuidado y Limpieza. |
Antes de solicitar el servicio técnico
| Problema Causa Posible | |
| El Temporizador No Funciona | El temporizador no puede utilizarse mientras el horno está efectuando la auto-limpieza. |
| La Temperatura Del Horno Es Muy Elevada O Muy Baja | El termostato del horno debe ajustarse. Ver la sección Ajuste del termostato del horno. |
| La Puerta Del Horno No Se Abre Después De Un Ciclo De Limpieza | El horno está muy caliente. Deje que el horno se enfríe por debajo de la temperatura de bloqueo. |
| Err Turn Surface Burners Off” Aparece En La Pantalla | La auto-limpieza está en progreso y la función de bloqueo de la estufa está activada. No se permite cocinar en la superficie durante la operación de la auto-limpieza. Espere a que la operación de auto-limpieza se haya completado. |
| En La Pantalla Aparece “Close Door” (Cerrar Puerta) | Se ha seleccionado el ciclo de auto-limpieza pero la puerta no está cerrada. Cierre la puerta del horno. El símbolo aparecerá en la pantalla. |
| Aparece Activado Cuando Usted Desea Cocinar | La puerta del horno está bloqueada porque la temperatura dentro del horno no ha descendido por debajo de la temperatura de bloqueo. Gire el selector de modo del horno y las perillas de temperatura a OFF (apagado). Deje enfriar el horno. |
| F- Y Un Número Destellan En La Pantalla | El horno tiene un código de error de función. Gire el selector de modo del horno y las perillas de temperatura a OFF (apagado). Permita que el horno se enfríe durante una hora. Vuelva a encender el horno.Desconecte la energía hacia el horno por 30 segundos y luego vuelva a conectar la energía. Si el código de error de función se repite, llame al servicio técnico. |
| La Pantalla Queda En Blanco | La pantalla queda en blanco cuando el horno o el temporizador no se encuentran en uso. Un fusible puede haberse quemado o el interruptor de circuitos puede haber saltado. Cambie el fusible o reconfigure el interruptor de circuito. |
| La Pantalla No Muestra “Sf” | Los botones TIMER (temporizador) y MINI-KNOB (mini-perilla) deben presionarse al mismo tiempo y sostenerse durante 4 segundos. |
| Aparece “Probe” (Sonda) En La Pantalla | Esto le recuerda de ingresar una temperatura de sonda después de enchufarla. Ingrese una temperatura de sonda. |
| Aparece En La Pantalla | Se ha seleccionado el modo Sabbat. |
| Corte De Energía | Si el horno se encontraba en uso durante un corte de energía o subida de tensión, el horno debe reconfigurarse. Gire la perilla de temperatura y el selector de modo del horno a OFF (apagado). Reconfigure los controles para comenzar de nuevo. |
| Sale Vapor De La Ventilación | Cuando se utiliza el modo por convección, es normal ver vapor saliendo de la ventilación del horno. A medida que el número de bandejas o la cantidad de alimentos a cocinar se incrementa, la cantidad de vapor visible se elevará |
| Sale Olor A Quemado O A Aceite Desde La Ventilación | Esto es normal en un horno nuevo y desaparece con el tiempo. |
| Olor Penetrante | Esto es temporal. Las primeras veces que se utiliza el horno es normal sentir un olor proveniente del aislante que recubre la parte interna del horno. |
| Se Oye Un Ventilador | Un ventilador de enfriamiento o un ventilador por convección (según la función que se esté utilizando) puede encenderse. Esto es normal. Se encenderá un ventilador de refrigeración para enfriar las piezas internas. Puede funcionar aún después de que el horno se haya apagado. El ventilador por convección puede encenderse y apagarse hasta que termine la función o se abra la puerta. |
Antes de solicitar el servicio técnico
| Problema Causa Posible | |||
| El Ventilador De Convección No Está Encendido En Todo Momento | El ventilador de convección (dependiendo de la función que esté usando) puede tener un ciclo de encendido y apagado hasta que la función termine y la puerta se abra para un mejor desempeño. Esto es normal. Además, el ventilador de convección puede realizar un ciclo en el sentido del reloj y en sentido contrario hasta que la función termine y la puerta se abra. | ||
| Los Quemadores No Se Enciende O Chispean En Forma Aleatoria | El enchufe eléctrico no se encuentra enchufado a un tomacorriente cargado.El gas no está encendido.Las piezas de los quemadores no se volvieron a colocar correctamente.Los orificios de los anillos de fuego lento o las ranuras de los anillos del quemador se encuentran obstruidos.Orificio obstruido o quemadores o electrodos húmedos.La función Cooktop Lockout (Bloqueo de la Superficie de Cocción) está activada.Es posible que haya un fusible quemado en su hogar o que se haya desactivado el disyuntor. | ||
| Las Llamas De Los Quemadores Son Amarillas O Tienen Puntas Amarillas | Las piezas de los quemadores no se volvieron a colocar correctamente.   A. Llamas amarillas: Llame al servicio técnico.B. Puntas amarillas en los conos externos: Normal para gas propano (LP).C. Llamas de azul claro: Normal para gas natural.Si las llamas del quemador se parecen a (A), llame al servicio técnico. Las llamas normales de los quemadores deben ser como (B) o (C), dependiendo del tipo de gas. | ||
| Las Llamas De Los Quemadores Son Muy Grandes O Amarillas | La cocina puede estar conectada a un tipo de combustible incorrecto. Comuníquese con la persona que instaló su cocina o que realizó la conversión. | ||
| La Perilla De Control Del Quemador No Gira | Cuando la perilla se encuentra en la posición OFF, debe presionarse hacia adentro antes de que pueda girarse, y sólo puede girarse en sentido contrario a las agujas del reloj. Cuando la perilla se encuentra en cualquier otra posición, ésta puede girarse en cualquier dirección sin presionarse hacia adentro. | ||
| Condensación O Neblina En El Vidrio Interior De La Puerta | La condensación o neblina en el interior del vidrio de la puerta del horno es normal durante el precalentamiento del horno y por lo general se evaporará antes del final del ciclo de precalentamiento. | ||
| Las Llamas del Quemador poseen Parpadeos de Color Anaranjado | Polvo en el aire, humidificador de vapor frío, desechos en o dentro del quemador. | ||
ELEMENTOS CUBIERTOS
GARANTÍA DE SU COCINA MONOGRAM
Abroche el comprobante de venta o cheque compensado aquí. Se necesita una prueba de la fecha de compra original para obtener servicio técnico cubierto por la garantía. Tenga el número de serie y de modelo a mano cuando llame para solicitar un servicio técnico.
GARANTÍA LIMITADA DE DOS A—OS
Durante dos años a partir de la fecha original de compra, otorgaremos, en forma gratuita, piezas y servicio técnico en su hogar para reparar o reemplazar cualquier parte de su cocina que falle debido a defectos en la fabricación.
GARANTÍA LIMITADA DE CINCO A—OS
Durante cinco años a partir de la fecha original de compra, otorgaremos, en forma gratuita, quemadores de superficie a gas de repuesto si fallan a partir de un uso doméstico normal. (La parrilla, plancha y quemadores del horno no están incluidos). Usted deberá pagar las visitas a su domicilio y todos costos de mano de obra.
GARANTÍA DE POR VIDA LIMITADA
Durante la vida útil de las bandejas del horno de esmalte de porcelana gris, otorgaremos, en forma gratuita, bandejas de repuesto si fallan bajo un uso doméstico normal. Usted deberá pagar las visitas a su domicilio y todos costos de mano de obra.
Esta garantía se extiende al comprador original y cualquier dueño posterior para productos adquiridos para uso doméstico dentro de los 48 estados continentales, Hawaii y Washington, D.C. En Alaska la garantía es la misma salvo que es LIMITADA porque usted debe pagar el envío del producto a la tienda de servicio técnico o los gastos de viaje del técnico hasta su hogar.
Todo el servicio de garantía debe suministrarse por parte de nuestros Centros de Servicio de Fábrica o por técnicos autorizados de Customer Care® durante un horario normal de trabajo.
Si su electrodoméstico requiere servicio técnico, durante el período de garantía o después del mismo, en los EE.UU. Ilame al 800.444.1845. En Canadá: 800.561.3344
ELEMENTOS NO CUBIERTOS
■ Visitas a su hogar para enseñarle a usar el producto.
■ Decoloración de la placa de la plancha o de las bandejas del horno.
■ Saltado de las rejillas de esmalte de porcelana o de las bandejas del horno.
■ Reemplazo de fusibles domésticos o la reconfiguración de los interruptores de circuito.
■ Daños incidentales o resultantes provocados por posibles defectos de este aparato.
■ Daños provocados después de la entrega.
■ Daños al producto provocados por accidentes, incendios, inundaciones o fuerza mayor.
■ Fallas del producto si se utiliza para un objetivo diferente del previsto o si se usa en forma comercial.
■ Instalación, entrega o mantenimiento inadecuados.
Si tiene un problema con la instalación, comuniquese con su vendedor o instalador. Usted es responsable de suministrar adecuadas instalaciones eléctricas, de gas, de salida y otras conexiones como se describe en las Instrucciones de Instalación incluidas con el producto.
■ Producto no accesible para prestar el servicio técnico solicitado.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
Su único y exclusivo recurso es la reparación del producto como se establece en la presente Garantía Limitada. Las garantías implícitas, incluyendo garantías de comerciabilidad y aptitud para un objetivo particular, se encuentran limitadas a un año o el período más corto permitido por la ley.
Algunos estados no permiten la exclusión o limitación de daños incidentales o resultantes, por lo tanto esta exclusión o limitación puede no aplicarse en su caso. Esta garantía le otorga derechos legales específicos y usted puede contar con otros derechos, que pueden variar de estado a estado.
Para conocer sus derechos legales en su estado, consulte a su oficina del consumidor local o estatal o al Fiscal General de su estado.
Garante: GE Appliances, a Haier company
Garante en Canadá: MC Commercial, Burlington, ON, L7R 5B6
| Con la compra de su nuevo artefacto Monogram, tenga la tranquilidad de que si alguna vez necesita información o asistencia de Monogram, estaremos listos para hacerlo. ¡Todo lo que tiene que hacer es llamar en forma gratuita! | |
| Registre su Electrodoméstico | ¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el material embalado.En EE.UU.: Monogram.comEn Canadá: Prodsupport.mabe.ca/crm/Products/ProductRegistration.aspx |
| Servicio Programado | El servicio de reparación de expertos de Monogram está a sólo un paso de su puerta. Conéctese a través de Internet y programe su servicio a su conveniencia cualquier día del año.En EE.UU.: Monogram.como comuníquese al 800.444.1845 durante el horario de atención comercial.En Canadá: GEAppliances.ca/en/support/service-request o llame al 800.561.3344 |
| Garantías Extendidas | Adquiera una garantía extendida de Monogram y conozca los descuentos especiales que están disponibles mientras su garantía aún está vigente.En EE.UU.: Monogram.como comuníquese al 800.444.1845 durante el horario de atención comercial.En Canadá: GEAppliances.ca/en/support/purchase-extended-warranty o llame al 800.290.9029 |
| Conectividad Remota | Para solicitar asistencia para la conectividad de red inalámbrica (para modelos con acceso remoto), visite nuestro sitio web en Monogram.com o comuníquese al 800.444.1845 en EE.UU. únicamente. |
| Piezas y Accesorios | Aquellos individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene hoy a través de Internet durante las 24 horas, todos los días.En EE.UU.: Monogram.com o de forma telefónica al 800.444.1845 durante el horario de atención comercial.Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros servicios técnicos generalmente deben ser derivados a personal calificado del servicio. Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.Los clientes de Canadá deberán consultar en las páginas amarillas el centro de servicios de MC Commercial más cercano; visite nuestro sitio web enGEAppliances.ca/en/products/parts-filters-accessories o comuníquese al 800.661.1616. |
| Contáctenos | Si no se encuentra satisfecho con el servicio que recibió de GE Appliances, comuníquese con nosotros a través de nuestro sitio Web con todos los detalles, incluyendo su número telefónico, o escriba a:En EE.UU.: General Manager, Customer Relations | Monogram, Appliance Park |Louisville, KY 40225Monogram.comEn Canadá: Director, Consumer Relations, MC Commercial Inc. | Suite 310, 1 Factory Lane |Moncton, N.B. E1C 9M3GEAppliances.ca/en/contact-us |
- Contenidos
- Controles de la estufa
- Cocción sobre superficie
- Consejos de horneado
- Antes de comenzar
- Horneado
- Asado
- Horneado o asado por convección
- Cómo usar la sonda
- .Leudado
- Características especiales
- Cuidado y limpieza
- ADVERTENCIA
- DISPOSITIVO ANTI-VOLCADURAS
- Riesgo de Caída
- Para Cocinas a Gas Profesionales
- INSTRUCCIONES GENERALES DE SEGURIDAD
- PRECAUCIÓN
- INSTRUCCIONES GENERALES DE SEGURIDAD (cont.)
- MANTENGA LOS MATERIALES INFLAMABLES ALEJADOS DE LA COCINA
- EN CASO DE INCENDIO, SIGA LOS SIGUIENTES PASOS
- PARA EVITAR LA PROPAGACIÓN DEL FUEGO
- INSTRUCCIONES DE SEGURIDAD DE LA PARTE SUPERIOR DE LA COCINA
- INSTRUCCIONES DE SEGURIDAD
- INSTRUCCIONES DE SEGURIDAD DEL HORNO CON FUNCIÓN DE AUTO LIMPIEZ
- ADVERTENCIA DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA
- Información de diseño
- Encendido electrónico y reencendido automático
- Cómo encender un quemador de superficie
- Quemadores apilados de llama dual
- Fuego lento:
- Cocción:
- Cómo elegir el tamaño de la llama
- Cocción en wok
- Para un acceso sencillo, se recomienda el uso de un quemador frontal para la cocción con wok.
- Riesgo de Incendio
- Llamaradas de grasa:
- Tapa de la parrilla:
- Recipientes de cocción:
- No deje la parrilla sin atención en ningún momento.
- Rejillas de la parrilla (en algunos modelos)
- Deflector radiante de la parrilla
- La ensambladura de la plancha no debe quitarse para la limpieza.
- ▲PRECAUCIÓN
- Introducción al asado
- Cómo configurar el horno para asar
- Guía de asado
- Papel de aluminio
- Introducción a la cocción por convección
- Recipientes para la cocción por convección
- Cómo adaptar recetas
- Consejos de rostizado por convección
- Colocación adecuada de la sonda
- Cómo configurar el horno para leudar
- Después de un ciclo de limpieza
- Temporizador
- Para configurar el temporizador:
- Para cancelar el temporizador:
- Para ajustar el termostato del horno:
- Modo Sabbat
- Para configurar el modo Sabbat:
- Para cancelar el modo Sabbat:
- Panel de control y perillas
- Quemadores del horno
- Asadera, rejilla y parrilla de rostizado
- Bandejas del horno
- Bandeja del horno de bajo perfil
- Para quitar la puerta:
- Para reemplazar la puerta:
- Sonda
- RIESGO DE INCENDIO:
- Para quitar:
- Para quitar las piezas del quemador:
- Limpieza
- Después de la limpieza
- Para reemplazar las piezas del quemador:
- Encendedor por chispa y electrodos
- Rejillas del quemador
- Canaletas para grasa
- Plancha
- Tabla para cortar
- Cómo limpiar la rejilla de la parrilla:
- Cómo limpiar el armazón de la rejilla de la parrilla:
- Cómo limpiar el deflector radiante:
- Cómo limpiar el marco de la bandeja y la tela metálica:
- Cómo reensamblar la parrilla:
- ELEMENTOS CUBIERTOS
- GARANTÍA DE SU COCINA MONOGRAM
- GARANTÍA LIMITADA DE DOS A—OS
- GARANTÍA LIMITADA DE CINCO A—OS
- GARANTÍA DE POR VIDA LIMITADA
- ELEMENTOS NO CUBIERTOS
- EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
Marca : Monogram
Modelo : ZGP486LDNSS
Categoría : Cocina
