URBAN-LSI6212 - Lavadora EDESA - Manual de uso y guía de instrucciones gratis

Marca	Edesa
Modelo	URBAN-LSI6212
Tipo de producto	Lavadora-secadora de carga frontal
Capacidad máxima de lavado	6 kg
Capacidad de secado	Hasta 4 kg (algodón)
Dimensiones (alto x ancho x fondo)	850 x 600 x 600 mm
Peso	70 kg (aproximado)
Alimentación eléctrica	230 V / 50 Hz
Presión de agua requerida	0,05 - 1 MPa (0,5 - 10 kg/cm²)
Programas de lavado	Algodón (20°C, 30°C, 40°C, 60°C, 90°C), Sintético (frío, 30°C, 40°C), Lana (30°C), Prelavado (60°C), Centrifugado, Aclarado, Rápido 30 min
Programas de secado	Secado sintético (1.5 kg), Secado algodón (3 y 4 kg)
Funciones adicionales	Fácil planchado, Aclarado extra, Reducción tiempo, Retardo horario (hasta 24 h), Bloqueo infantil
Velocidad de centrifugado seleccionable	Desde 0 rpm hasta máxima (no especificada) y opción Antiarrugas/Flot
Mantenimiento	Limpieza mensual de la cubeta de detergente; limpieza anual del filtro
Seguridad	Bloqueo infantil, sistema de diagnóstico de fallos, protección contra sobrecalentamiento
Piezas y reparaciones	Contactar con el Servicio de Asistencia Técnica (SAT) de Edesa
Eficiencia energética (programa 60°C algodón)	0.90 kWh / 49 L de agua / 146 min (según EN 50229)
Contenido del embalaje	Manual de instrucciones, manguera de entrada de agua, manguera de desagüe, codos, tornillos de transporte
Idiomas del manual	Español, portugués, inglés, catalán, euskera, gallego
Consumo en modo apagado	< 0,5 W

Preguntas frecuentes - URBAN-LSI6212 EDESA

¿Cómo seleccionar el programa de lavado adecuado?

Gire el mando de programas a la posición deseada según la tabla de programas (pág. 4). Considere el tipo de tejido, color y nivel de suciedad. Por ejemplo, para algodón con suciedad normal use el programa 40°C.

¿Cómo usar la función de secado?

Seleccione un programa de lavado (excepto lana) y pulse el botón 'tiempo de secado'. Puede aumentar el tiempo manteniendo pulsado (aumenta de 10 en 10 min) o pulsando pausadamente (1 min por pulsación). El tiempo máximo es 180 min. La pantalla mostrará la duración total del ciclo.

¿Qué hacer si la lavadora no centrifuga?

Verifique que la carga esté equilibrada y redistribuya la ropa. Si aún no centrifuga, compruebe el filtro (puede estar obstruido) y límpielo según el apartado 3.2 del manual.

¿Cómo limpiar la cubeta del detergente?

Extraiga la cubeta tirando de ella. Lávela con agua tibia y un cepillo suave, especialmente los compartimentos. Se recomienda hacerlo una vez al mes para evitar obstrucciones y malos olores.

¿Qué significa el código de error en la pantalla?

Si aparece un código de error, consulte la sección de diagnóstico (4.1). Por ejemplo, si no entra agua (4.1.1), revise el grifo y el filtro de entrada. Para otros códigos, contacte al servicio técnico.

¿Es necesario retirar los tornillos de transporte?

Sí, antes del primer uso debe retirar todos los tornillos y elementos de anclaje del transporte siguiendo los pasos 1.1.1, 1.1.2 y 1.1.3 del manual. De lo contrario, la lavadora vibrará y podría dañarse.

¿Cómo activar el bloqueo infantil?

Mantenga pulsada la tecla 'inicio/paro' durante 3 segundos. La función se activa y evita manipulaciones no deseadas. Para desactivarlo, repita la operación otros 3 segundos.

¿Puedo usar detergente líquido en esta lavadora?

Sí, pero debe ajustar la pestaña azul en el compartimento de lavado. Tire de ella hacia arriba hasta que quede vertical (esto evita que se escape el detergente). Para detergente en polvo, colóquela en posición horizontal.

¿La lavadora consume energía en modo apagado?

El consumo en modo apagado es inferior a 0,5 W, lo que cumple con las normativas de ahorro energético. Además, la pantalla se oscurece automáticamente tras 20 min de inactividad.

¿Dónde puedo descargar el manual de instrucciones?

Puede descargarlo gratis en formato PDF desde la página notice-facile.com o directamente desde la web de Edesa. Si no está en su idioma, puede solicitar una traducción enviando su correo electrónico.

MANUAL DE USUARIO URBAN-LSI6212 EDESA

F8 MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
INSTRUCTION MANUAL
CA MANUAL D'INSTRUCCIONS
MANUAL DE INSTRUCCIÓN
ERABILERA-ESKULIBURUA

00e1856-00 /WF2N0022309*12

14.51.2

1.5

Manual de instrucciones

Este aparato, destinado a un uso exclusivamente doméstico, ha sido concebido para lavado y secado de ropa

Muy importante: Lee íntegramente este manual antes de instalar y utilizar la lavadora-secadora. La documentación y accesorios, los encontrarás en el tambor de la lavadora-secadora. Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente.

Identifica el modelo de tu lavadora-secadora ("a" o "b") comparando el panel de mandos con las ilustraciones.

Seguridad

• La presión del agua a la red deberá estar entre 0,05 y 1 MPa (0,5 a 10kg/cm ^3 .
• No utilices alargaderas ni adaptadores para conectar la lavadora-secadora.
• La instalación eléctrica debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente eléctrica con la toma a tierra reglamentaria.
• Si el cable de alimentación está dañado, debe ser sustituido por su servicio postventa o personal cualificado similar con el fin de evitar un peligro.

- No manipular el interior de la lavadora-secadora. Ante cualquier problema que no puedas solucionar llama al servicio técnico.

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

- No secar artículos sin lavar en la lavadora-secadora.

- Los artículos que se han manchado con sustancias como aceite de cocinar, acetona, alcohol, gasolina, queroseno, quitamanchas, aguarrás, ceras y sustancias para eliminar la cera, deberían lavarse en agua caliente con una cantidad extra de detergente antes de secarlos en la lavadora-secadora.

- Artículos como goma de espuma (espuma de látex), gorros de ducha, tejidos impermeables, artículos forrados de goma y ropas o almohadas rellenas de trozos de goma de espuma no se deberían secar en la lavadora-secadora.

- Los suavizantes o productos similares se deberían usar tal como se explica en las instrucciones del suavizante.

- No se debe instalar el aparato detrás de una puerta cerrable con llave, una puerta deslizante o una bisagra en el lado opuesto a la de la lavadora-secadora.

- La parte final de un ciclo de lavadora-secadora se produce sin calor (ciclo de enfriamiento) para no dañar los artículos. No parar jamás la lavadora-secadora antes del final del ciclo de secado, a menos que se retiren rápidamente todos los artículos y se extiendan para que se disipe el calor.

Instalación

1.1 Desembalaje (1.1.1, 1.1.2 y 1.1.3). Retira los tornillos, elementos de anclaje y bloqueo usados para el transporte.
1.2 Conexión a la red de agua (1.2.1, 1.2.2 y 1.2.3). Si la lavadora-secadora admite toma de agua caliente conecta la manguera con racor rojo a la toma de agua caliente (1.2.4). Usa siempre la manguera nueva que se suministra, eliminando la anteriormente utilizada.
1.3 Desagüe. ¡IMPORTANTE! Posiciona la manguera y el codo en el desagüe respetando las cotas del dibujo.
1.4 Nivelación. Nivela correctamente la lavadora-secadora para evitar ruidos y desplazamientos. Se recomienda: 1° asentar y fijar las patas traseras (1.4.1); 2° ubicar la lavadora en su lugar definitivo (1.4.2); 3° asentar y fijar las patas delanteras (1.4.3).
1.5 Conexión a la red eléctrica. Ten en cuenta los datos eléctricos de la placa de características.
1.6 Instalación bajo encimera. Si por necesidad de encastre precisa retirar la encimera, contacte con el distribuidor o Servicio de Asistencia Técnica (SAT).

En caso de encastre, la clavija de toma de corriente deberá ser accesible después de la instalación.

Las dimensiones de encastre serán 600x600x850.

Uso

2.1 Apertura de la escotilla. Abre la escotilla.
2.2 Detergente y aditivos. Carga la ropa en la lavadora-secadora después de haberla clasificado por color, suciedad y tipo de tejido.

La cubeta tiene los siguientes compartimentos: lavado 🎉, prelavado 🎉 y suavizante ⚙ (2.2.1).

Todas las lavadoras-secadoras están preparadas para detergente en polvo (2.2.2). Si deseas emplear detergente líquido (2.2.3), en el compartimento de lavado encontrarás una pestaña azul, tira de ella hacia fuera hasta que haga tope, suéltala y quedará en posición vertical (2.2.4), esto evita que se escape el detergente líquido. Para volver a utilizar detergente en polvo coloca la pestaña azul en posición horizontal y empújala hacia atrás hasta que haga tope, así la compuerta estará abierta (2.2.5).

Recuerda que no debes superar el nivel MAX marcado en el compartimento del suavizante.

2.3 Encendido y selección del programa de lavado y/o secado. Selecciona el programa con el mando previa consulta de la tabla de programas (pág. 4). Si seleccionas un programa de secado deberás seleccionar el tiempo de secado.

2.4 Función secado 📍 Podrás seleccionar el tiempo de secado (💡) pulsando la tecla “tiempo de secado” (2.4.1). En la pantalla se visualizará el tiempo, que irá incrementando según el modo en que se pulse el botón (2.4.2):

• Modo 1: mantener pulsado el botón -> el tiempo de secado aumenta de 10 en 10 minutos (desde 20 min a 180 min).
• Modo 2: pulsar pausadamente el botón -> el tiempo incrementa 1 minuto en cada pulsación.

Podrás encadenar la función secado después de cualquier programa de lavado (excepto en los lana).

1º Selecciona el programa de lavado.
2° Selecciona el tiempo de secado (2.4 de este manual).
3° Se visualizará en la pantalla la duración del programa completo (lavado + secado).

2.5 Selección de velocidad centrifugado. Puedes elegir el grado centrifugado (2.5.1 y 2.5.2) o eliminarlo (2.5.3). Si seleccionas Antiarrugas/Flot (2.5.4) se interrumpe el lavado antes del centrifugado final y la ropa queda sumergida en agua. Pulsa "inicio / paro" para realizar el vaciado y centrifugado final.

2.6 Funciones adicionales.

• Fácil planchado ( Reduce la formación de arrugas (2.6.1).
• Aclarado extra ( ) éte permite proteger las prendas de los niños y de las personas con pieles sensibles (2.6.2).
• Reducción tiempo ( ¿es recomendable su uso salvo en prendas ligeramente sucias. Esta función te permitirá ahorrar energía y tiempo. A su vez alargarás la vida de tus prendas (2.6.3).

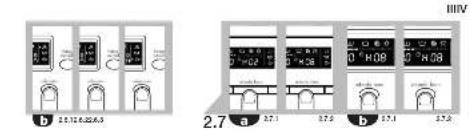

2.7 Retardo horario 📊Te permitirá retrasar la hora del comienzo del lavado o secado.

2.8 Inicio o paro del programa.
2.9 Bloqueo. Manteniendo pulsada la tecla "inicio/paro" durante 3 segundos (2.9.1), se activa el bloqueo para evitar manipulaciones por parte de niños. Se desactiva manteniendo pulsada nuevamente la tecla durante otros durante otros 3 segundos (2.9.2).
2.10 Proceso de lavado. Puedes comprobar la fase del programa y el tiempo restante.

Recomendaciones de uso:

• Nada más instalar la lavadora-secadora realiza una limpieza previa y comprueba su correcto funcionamiento (lavado normal, sin ropa y a 90
• Utiliza una bolsa de lavado para prendas pequeñas: pañuelos y ropa interior.
• Se pueden usar todo tipo de detergentes para lavadoras. Se recomienda detergentes líquidos para programas de lavado a baja temperatura (máximo 40°C) para todo tipo de tejidos. No se recomienda utilizar detergente en polvo para el lavado de tejidos de lana.

Advertencias de uso:

1. Si paras la lavadora-secadora para añadir más ropa, pulsando "inicio/paro", asegúrate de que el nivel de agua no llegue al de la escotilla.
2. Las funciones adicionales fácil planchado (∃),

aclarado extra ( ) incrementan el tiempo de lavado.

1. Una vez finalizado el programa de lavado-secado se recomienda dejar abierta la escotilla para ventilar el interior. Puede que tengas que esperar 2 minutos para poder abrirla.

Una vez haya terminado el programa de secado, la lavadora-secadora estará muy caliente, por lo que se aconseja no abrir la puerta hasta pasados 2 minutos para evitar quemaduras.

Mantenimiento

3.1 Limpieza de la cubeta de detergente. Es recomendable hacerla una vez al mes.
3.2 Limpieza del filtro. Es recomendable hacerla una vez al año.

Para la limpieza exterior, usa productos no abrasivos y seca bien con un paño suave.

Diagnósticos

4.1 La lavadora-secadora incorpora un sistema de diagnóstico que detecta y avisa ante cualquier tipo de incidencia. Podrás visualizarlas en la pantalla o cuando se iluminen intermitentemente los pilotos del panel de mandos.

4.1.1 No entra agua en la lavadora-secadora.
Revisar el suministro de agua, el grifo de entrada, o limpia el filtro de entrada.
4.1.2 Ni desagua, ni centrifuga. Comprueba el estado del filtro.
4.1.3 No centrifuga. Remueve la carga de la ropa y vuelve a seleccionar el centrifugado.
4.1.4 No se pone en marcha. Comprueba que la escotilla está bien cerrada.
4.1.5 Otros códigos. Avisa al servicio técnico.

4.2 Vibraciones o ruidos. Revisa la correcta instalación (1.1 y 1.4 de este manual).

4.3 Agua en la cubeta. Comprueba que la cubeta de detergente está limpia (3.1).

Medio-ambiente

La lavadora-secadora ha sido diseñada pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Carga la lavadora a la máxima capacidad recomendada para cada programa; ahorrarás agua y energía. Siempre que puedas, evita el prelavado. No te excedas con el detergente.

Contraste de la pantalla. Pasado un tiempo de unos 20 minutos, la pantalla se oscurece para ahorrar energía. Para activar la pantalla, pulsar cualquier tecla o girar el mando.

Gestión de residuos de aparatos eléctricos y electrónicos.

No elimines los aparatos mezclándolos con residuos domésticos generales.

Entrega tu lavadora-secadora en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o establecimiento donde adquiriste la lavadora-secadora.

Tabla de programas				6 kg
				Capacidad máxima (Kg)	Consumo energético (kWh/l)	Duración aprox. programas (min)
Programas ALGODÓN	1.	20°C (frío)	algodón/lino/blanco/color suciedad muy ligera	6	0,15/49	90
	2.	(30°C)	algodón/lino/colores delicados suciedad muy ligera	6	0,35/49	124
	3.	40°C	algodón/lino/colores delicados suciedad normal	6	0,59/49	145
	4.(*)	60°C	algodón/lino/colores sólidos suciedad normal	6	0,90/49	146
	5.	90°C	algodón/lino/colores sólidos suciedad normal	6	1,80/54	135
Programas SINTÉTICO	6.	Frío	sintético/mezcla algodón/colores delicados suciedad muy ligera	3	0,15/44	80
	7.	30°C	sintético/mezcla algodón/colores delicados suciedad ligera	3	0,30/44	80
	8.	40°C	sintético/mezcla algodón/colores delicados suciedad ligera	3	0,50/44	86
Prog. LANA	9.	30°C	mezcla lana/delicado suciedad ligera	1	0,35/43	40
Programas AUXILIARES	10.	Prelavado 60°C	algodón/lino/blanco suciedad fuerte	6	1,20/56	130
	11.	Centrifugado	algodón/mezcla algodón/sintético/delicado/lana/mezcla de lana	6	0,05/0	10
	12.	Aclarado	algodón/mezcla algodón/sintético/delicado/lana/mezcla de lana	3	0,05/24	23
	13.	Rápido 30min	algodón/lino/blanco/color suciedad muy ligera	1,5	0,20/30	30
Programas SECADO	14.	Secado sintético	sintético/mezcla algodón	1,5	1,20/26	95
	15.	Secado algodón	algodón/lino/colores sólidos	3	1,80/27	100
				4	2,80/48	160

(*) Programa para valoración de lavado y consumo de energía según norma EN50229.
- Potencia consumida en "modo apagado" y "modo sin apagar" < 0,5 W.

o - La temperatura real del agua puede diferir de la temperatura indicada para el ciclo de lavado, pudiendo ser más baja.

NOTA | Los valores reales de kWh, litros y duración del programa pueden diferir de los indicados en función de la presión y temperatura del agua de red, de la temperatura del recinto donde se encuentre la lavadora, de las uctuaciones en la tensión de red, del tipo y cantidad de ropa utilizada y de las posibles opciones adicionales seleccionadas.

Gestão de resíduos de aparelhos eléctricos e electrónicos.

Advertencias de uso:

No caso de encaixe, a caravilla de toma de corrente deberá ser accesible despois da instalación.

2.3 Acendido e selección do programa de lavado e secado. Selecciona o programa co mando previa consulta da táboa de programas (páx. 20). Se selecciona un programa de secado ten que seleccionar o tempo de secado.
2.4 Función secado Pode seleccionar o tempo

de secado (☒), presionando o "tempo de secado" (2.4.1). Na pantalla, visualizarase o tempo, que irá incrementando segundo o modo no que se pulse o botón (2.4.2).

• Modo 1: mantendo pulsado el botón -> o tempo de secado aumenta de 10 en 10 minutos (desde 20 min a 180 min).
• Modo 2: pulsar pausadamente o botón -> o tempo incrementa 1 minuto en cada pulsación.

Pode encadear a función de secado despois de calquera programa de lavado (con excepción de la).

1- Seleccione o programa de lavado.
2- Seleccione o tempo de secado (2.4 desta guía).
3- Na pantalla mostrará a duración do programa todo (lavado + secado).

2.5 Selección de velocidad do centrifugado. Podes elixi-lo grao de centrifugado (2.5.1 e 2.5.2) ou eliminalo (2.5.3). Se seleccionas Antiarrugas/Flot (2.5.4) interrómpese o lavado antes do centrifugado final e a roupa queda somerxida en auga. Pulsa “inicio/paro” para realiza-lo centrifugado final.

Recomendaciones de uso:

Advertencias de uso:

Xestión de residuos de aparatos eléctricos e electrónicos.

Non elimíne-los aparatos mesturándoos con residuos domésticos xerais.

Entrega a túa lavadora-secadora nun centro especial de recollida.

O reciclado de electrodomésticos evita consecuencias negativas para a saúde, o medio ambiente e permite aforrar enerxía e recursos.
