WX5400 - Generador Powermate - Manual de uso y guía de instrucciones gratis

Tipo de producto	Generador portátil
Marca	Powermate
Modelo	WX5400
Potencia nominal	5400 W
Potencia de arranque	6750 W
Tensión de salida	120/240 V c.a.
Frecuencia	60 Hz
Fase	Monofásico
Motor	420 cm³, 4 tiempos
Capacidad del tanque de combustible	26,5 L (gasolina)
Autonomía	11 horas a media carga
Peso	87 kg
Tomas	2 tomas 120 V, 20 A; 1 toma 120/240 V, 30 A bloqueable
Disyuntores	20 A y 23 A (botón pulsador)
Encendido	Arranque por cable de retroceso manual
Parada por bajo nivel de aceite	Sí, automático
Mantenimiento	Cambio de aceite cada 100 h, limpieza del filtro de aire cada temporada, inspección de la bujía
Seguridad	Disyuntores, parada por bajo aceite, apaga chispas (en modelos CARB)
Piezas de repuesto y capacidad de reparación	Disponibles a través del servicio al cliente de Powermate (1-800-445-1805) o FSEAI
Información general	Usar solo al aire libre, sobre superficie plana y bien ventilada; no sobrecargar

Preguntas frecuentes - WX5400 Powermate

¿Cómo arrancar el generador Powermate WX5400?

Asegúrese de que el nivel de aceite y de combustible sea correcto. Abra la válvula de corte de combustible, coloque el interruptor en ON, ponga el cebador en FULL CHOKE. Tire lentamente del arrancador de retroceso hasta sentir resistencia, luego tire rápidamente. Después del arranque, ajuste el cebador progresivamente.

¿Qué aceite de motor usar?

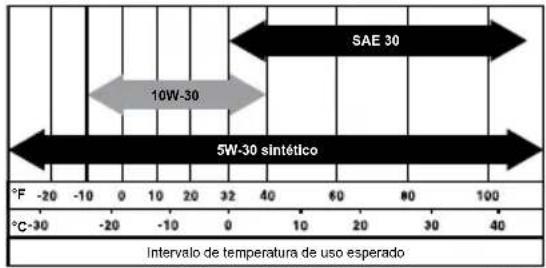

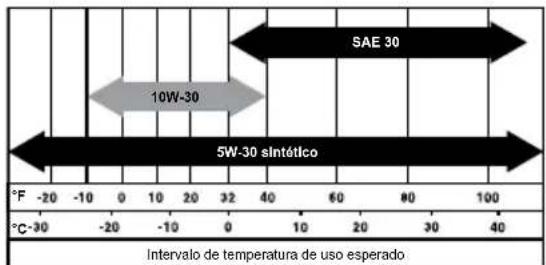

Use aceite a base de petróleo para el rodaje (SAE 30 por encima de 4°C, SAE 10W-30 para temperaturas variadas). La capacidad es de 1,0 litro. Verifique el nivel con la varilla.

¿Cómo drenar el aceite del motor?

Deje enfriar el motor. Desconecte el cable de la bujía. Retire el tapón de drenaje y el tapón de llenado. Deje que el aceite fluya hacia un recipiente. Vuelva a colocar el tapón de drenaje, agregue aceite nuevo hasta el nivel correcto.

¿Qué combustible usar?

Use gasolina sin plomo fresca con un índice de octano de al menos 87. El etanol hasta el 10% (E10) es aceptable, pero se recomienda gasolina sin etanol. No use E85 ni mezcla aceite-gasolina. Añada un estabilizador para el almacenamiento.

¿Cómo evitar la sobrecarga del generador?

Sume la potencia de los aparatos conectados. La potencia total no debe exceder 5400 W (nominal) o 6750 W (arranque). Tenga en cuenta la corriente de arranque de los motores (triple de la potencia de funcionamiento). Use la guía de referencia en el manual.

¿Qué hacer si el motor no arranca?

Verifique el interruptor ON/OFF, la válvula de combustible, el nivel de aceite, el filtro de aire, la bujía y el combustible. Consulte la tabla de solución de problemas en el manual para cada causa.

¿Con qué frecuencia realizar el mantenimiento?

Verifique el nivel de aceite en cada uso. Cambie el aceite cada 100 horas o cada temporada. Limpie el filtro de aire cada temporada (más a menudo en ambientes polvorientos). Reemplace la bujía cada temporada. Verifique la holgura de las válvulas después de 50 horas y luego cada 100 horas.

¿Cómo almacenar el generador por un período prolongado?

Agregue un estabilizador de combustible o drene el tanque. Cambie el aceite. Retire la bujía, vierta una cucharada de aceite en el cilindro, tire del arrancador. Vuelva a colocar la bujía. Almacene en un lugar limpio y seco, alejado de fuentes de calor.

¿Cuáles son las seguridades importantes?

El generador produce monóxido de carbono tóxico: úselo solo al aire libre. No toque las superficies calientes. Mantenga a los niños y animales alejados. Use disyuntores de falla a tierra en ambientes húmedos. No conecte cargas eléctricas antes del arranque.

¿Dónde encontrar piezas de repuesto?

Comuníquese con el servicio al cliente de Powermate al 1-800-445-1805 o visite www.powermate.com. Las piezas también están disponibles en un proveedor de servicios de mantenimiento autorizado independiente (FSEAI).

MANUAL DE USUARIO WX5400 Powermate

Manual del propietario

Este producto no está destinado al uso en aplicaciones críticas de soporte a la vida humana. No adherir a estas instrucciones puede causar la muerte o lesiones graves. (000209a)

Registre su producto Powermate en:

www.powermate.com

1-800-445-1805

Section 1 Introducción y seguridad .... 1

Introducción 1

Reglas de seguridad 1

Símbolos de seguridad y sus significados .... 1

Peligros relacionados con el escape y la ubicación .... 2

Peligros eléctricos .... 3

Peligros de incendio 3

Índice de normas 3

Section 2 Información general y configuración .... 4

Conozca su generador .... 5

Emisiones 5

Enchufes de conexión 6

Retiro del contenido de la caja ..... 6

Armado 7

Cómo añadir aceite de motor ..... 7

Combustible 8

Section 3 Operación ...... 9

Preguntas sobre operación y uso ... 9

Antes de poner en marcha el motor 9

Preparación del generador para el uso 9

Conexión a tierra del generador cuando se usa como unidad portátil 9

Conozca los límites del generador ....10

Transporte e inclinación de la unidad ....11

Puesta en marcha de motores con arranque con tirador ....11

Parada del generador .....11

Sistema de parada por bajo nivel de aceite ....11

Section 4 Mantenimiento y solución de problemas ....12

Mantenimiento ....12 ....12

Programa de mantenimiento .....12

Mantenimiento preventivo .....12

Mantenimiento del motor .....12

Inspeccione el silenciador y el supresor de chispas ....14

Luz de válvulas 14

Almacenamiento 15

Resolución de problemas .....16

ADVERTENCIA

Proposición 65 de California. El escape del motor y algunos de sus componentes son conocidos por el estado de California como causantes de cáncer, defectos congénitos y otros daños reproductivos. (00000)

ADVERTENCIA

Proposición 65 de California. Este producto contiene o emite sustancias químicas que son conocidas por el estado de California como causantes de cáncer, defectos congénitos y otros daños reproductivos.

(000004)

(000005)

Sección 1 Introducción y seguridad

Introducción

Gracias por adquirir un producto Powermate. Esta unidad ha sido diseñada para proporcionar alto rendimiento, funcionamiento eficiente, y años de uso cuando se mantiene apropiadamente.

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves. (000100a)

Si no se comprende alguna sección de este manual, comuníquese con el Concesionario de servicio autorizado independiente (IASD) más cercano, o comuníquese con Servicio al cliente de Powermate al 1-800-445-1805, o con www.powermate.com para todas las preguntas o inquietudes.

El propietario es responsable del mantenimiento apropiado y del uso seguro del equipo. Antes de operar, efectuar servicio o almacenar este generador:

• Estudie atentamente todas las advertencias indicadas en este manual y en el producto.
• Familiarícese con este manual y la unidad antes del uso.
• Consulte la sección Armado del manual para las instrucciones sobre los procedimientos de armado finales. Siga las instrucciones completamente.

Guarde estas instrucciones para referencia en el futuro. SIEMPRE suministre este manual a la persona que usará la máquina.

LA INFORMACIÓN QUE FIGURA AQUÍ SE BASÓ EN MÁQUINAS QUE ESTABAN EN PRODUCCIÓN EN EL MOMENTO DE PUBLICACIÓN. POWERMATE SE RESERVA EL DERECHO DE MODIFICAR ESTE MANUAL EN CUALQUIER MOMENTO.

Reglas de seguridad

El fabricante no puede prever todas las circunstancias posibles que podrían involucrar un peligro. Las advertencias de este manual y los rótulos y etiquetas adhesivas fijados en la unidad, por lo tanto, no son exhaustivos. Si usa un procedimiento, método de trabajo o técnica de funcionamiento que el fabricante no recomienda específicamente, verifique que sea seguro para otras personas. Asegúrese también de que el procedimiento, método de trabajo o técnica de funcionamiento utilizado no vuelva inseguro al equipo.

En toda esta publicación, en los rótulos y en las etiquetas adhesivas fijadas en el generador, los bloques de PELIGRO, ADVERTENCIA, PRECAUCIÓN y NOTA se usan para alertar al personal sobre instrucciones especiales acerca

de una operación en particular que puede ser peligrosa si se efectúa de manera incorrecta o imprudente. Respételos cuidadosamente. Sus definiciones son las siguientes:

PELIGRO

Indica una situación peligrosa que, si no se evita, ocasionará la muerte o lesiones graves.

(000001)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita, podría ocasionar la muerte o lesiones graves.

(000002)

PRECAUCIÓN

Indica una situación riesgosa que, si no se evita, puede producir lesiones leves o moderadas.

(000003)

NOTA: Las Notas contienen información adicional importante para un procedimiento y se encuentran dentro del texto de este manual.

Estas advertencias de seguridad no pueden eliminar los peligros que indican. El sentido común y el cumplimiento estricto de las instrucciones especiales mientras se desarrolla la acción o el servicio son esenciales para la prevención de accidentes.

Símbolos de seguridad y sus significados

¡PELIGRO!

Usar un generador en interiores LO PUEDE MATAR EN MINUTOS.
Los gases de escape del generador contienen monóxido de carbono, este es un veneno que no se puede ver u oler

NUNCA lo use dentro de una casa o garaje, AUN si la puerta y las ventanas se encuentran abiertas.

Use únicamente en EXTERIORES, y alejado de ventanas, puertas y ventilaciones.

000657

- El flujo adecuado y sin obstrucciones de aire de enfriamiento y ventilación es crítico para el funcionamiento adecuado del generador. No altere la instalación ni permita el bloqueo, ni siquiera parcial, del suministro de ventilación, dado que esto puede afectar seriamente el funcionamiento seguro del generador. El generador DEBE funcionar en exteriores.

• Este sistema de escape debe contar con el mantenimiento apropiado. No haga nada que pueda volver inseguro al sistema de escape o que infrinja cualquier código y/o norma local.
• Si comienza a sentirse enfermo, mareado o débil después de que el generador ha estado funcionando, salga INMEDIATAMENTE al aire fresco. Consulte a un médico, ya que podría sufrir envenenamiento por monóxido de carbono.

PELIGRO

Asfixia. Los motores funcionando producen monóxido de carbono, un gas incoloro, inodoro, y venenoso. El monóxido de carbono, si no se evita, ocasionará la muerte o lesiones graves. (000103)

PELIGRO

Electrocución. Si no se evita el contacto del agua con una fuente de alimentación, ocasionará la muerte o lesiones graves. (000104)

PELIGRO

Electrocución. APAGUE el suministro de alimentación de emergencia y de la red eléctrica antes de conectar la fuente de alimentación y las líneas de carga. En caso de no hacerlo, podría provocar la muerte o lesiones graves. (000116)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de monóxido de carbono alimentada por pilas e instalada de acuerdo con las instrucciones de los fabricantes. En caso de no hacerlo, podría provocarse la muerte o lesiones graves. (000178a)

- Por motivos de seguridad, se recomienda que el mantenimiento de este equipo sea efectuado por un Concesionario de servicio autorizado independiente. Inspeccione el generador con regularidad, y comuníquese con el IASD más cercano en relación con las piezas que necesitan reparación o sustitución.

ADVERTENCIA

Daños a los equipos y a la propiedad. No use la unidad sobre superficies desparejas, o en zonas con exceso de humedad, suciedad, polvo, o vapores corrosivos. Hacerlo puede ocasionar la muerte, lesiones graves y daños al equipo. (000250)

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello, y extremidades alejados de las piezas en movimiento. No hacerlo puede ocasionar la muerte o lesiones graves. (000111)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

ADVERTENCIA

Daños a los equipos y la propiedad. No altere la construcción, instalación, o bloquee la ventilación para el generador. No hacer esto puede provocar el funcionamiento inseguro o dañar el generador. (000146)

ADVERTENCIA

No inserte ningún objeto a través de las ranuras de aire de enfriamiento. El generador puede arrancar en cualquier momento y puede producir la muerte, lesiones graves y daños a la unidad. (000142)

ADVERTENCIA

Riesgo de lesión. No opere o brinde servicio a esta máquina si no está completamente alerta. La fatiga puede desvirtuar la capacidad para brindar servicio a este equipo y puede ocasionar la muerte o lesiones graves. (000215)

ADVERTENCIA

Lesiones o daños al equipo. No use el generador como un escalón. Hacerlo puede ocasionar caídas, piezas dañadas, funcionamiento inseguro del equipo, la muerte o lesiones graves. (000216)

000406

Peligros relacionados con el escape y la ubicación

PELIGRO

Asfixia. Los motores funcionando producen monóxido de carbono, un gas incoloro, inodoro, y venenoso. El monóxido de carbono, si no se evita, ocasionará la muerte o lesiones graves. (000103)

ADVERTENCIA

Daños a los equipos y la propiedad. No altere la construcción, instalación, o bloquee la ventilación para el generador. No hacer esto puede provocar el funcionamiento inseguro o dañar el generador. (000146)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de monóxido de carbono alimentada por pilas e instalada de acuerdo con las instrucciones de los fabricantes. En caso de no hacerlo, podría provocarse la muerte o lesiones graves. (000178a)

- Este sistema de escape debe contar con el mantenimiento apropiado. No haga nada que pueda volver inseguro al sistema de escape o que infrinja cualquier código y/o norma local.

- Si comienza a sentirse enfermo, mareado o débil después de que el generador ha estado funcionando, salga INMEDIATAMENTE al aire fresco. Consulte a un médico, ya que podría sufrir envenenamiento por monóxido de carbono.

Peligros eléctricos

PELIGRO

Electrocución. El contacto con cables, terminales, y conexiones desnudas mientras el generador está funcionando provocará la muerte o lesiones graves. (000144)

PELIGRO

Electrocución. Si no se evita el contacto del agua con una fuente de alimentación, ocasionará la muerte o lesiones graves. (000104

• El Código eléctrico nacional (NEC) de EE. UU. requiere que el bastidor y las piezas conductoras de electricidad externas del generador estén correctamente conectados a una conexión a tierra aprobada. Los códigos de electricidad locales también pueden requerir la conexión a tierra apropiada del generador. Consulte con un electricista local los requisitos de conexión a tierra de su zona.
• Use un interruptor de circuito por fallo de conexión a tierra en todas las zonas húmedas o altamente conductoras (tales como zonas de trabajo con tarimas metálicas o estructuras de acero).

PELIGRO

Electrocución. En caso de un accidente eléctrico, APAGUE de inmediato la alimentación eléctrica. Use implementos no conductores para liberar a la víctima del conductor alimentado. Aplique primeros auxilios y obtenga ayuda médica. No hacerlo ocasionará la muerte o lesiones graves. (000145)

ADVERTENCIA

Arranque accidental. Desconecte el cable negativo de la batería, luego el cable positivo de la batería cuando trabaje en la unidad. No hacerlo puede ocasionar la muerte o lesiones graves. (000130)

Peligros de incendio

PELIGRO

Explosión e incendio. El combustible y los vapores son extremadamente inflamables y explosivos. Añada combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo puede ocasionará la muerte o lesiones graves. (000105)

PELIGRO

No llene en exceso el tanque de combustible. Llene hasta 1/2 in (13 mm) de la parte superior del tanque para permitir la expansión de combustible. Llenar en exceso puede motivar que se derrame en el motor causando fuego o explosión. (000166)

- Recoja y seque inmediatamente todos los derrames de combustible o aceite. Verifique que no queden materiales combustibles en el generador o cerca de este. Mantenga la zona alrededor del generador limpia y sin residuos, y deje un espacio libre de cinco (5) pies (1.5 m) en todos los costados a fin de permitir la ventilación apropiada del generador.

ADVERTENCIA

No inserte ningún objeto a través de las ranuras de aire de enfriamiento. El generador puede arrancar en cualquier momento y puede producir la muerte, lesiones graves y daños a la unidad. (000142)

• No use el generador si los dispositivos eléctricos conectados se recallientan, si se pierde la salida eléctrica, si el motor o el generador producen chispas o si se observan llamas o humo mientras la unidad está funcionando.
• Mantenga un extintor de incendio cerca del generador en todo momento.

Índice de normas

1. National Fire Protection Association (Asociación nacional de protección contra incendios [NFPA]) de EE. UU. 70: El CÓDIGO ELÉCTRICO NACIONAL (NEC) está disponible en www.nfpa.org
2. National Fire Protection Association (Asociación nacional de protección contra incendios [NFPA]) de EE. UU. 5000: BUILDING CONSTRUCTION AND SAFETY CODE (Código de construcción y seguridad de edificios) disponible en www.nfpa.org
3. International Building Code (Código de construcción internacional) disponible en www.iccsafe.org
4. Agricultural Wiring Handbook (Manual de cableado agrícola) disponible en www.rerc.org, Rural Electricity Resource Council P.O. Box 309 Wilmington, OH 45177-0309, EE. UU.
5. ASAE EP-364.2 Installation and Maintenance of Farm Standby Electric Power (Instalación y mantenimiento de alimentación eléctrica rural de respaldo) disponible en www.asabe.org, American Society of Agricultural & Biological Engineers 2950 Niles Road, St. Joseph, MI 49085, EE. UU.
   Esta lista no es exhaustiva. Compruebe con la Autoridad que tiene jurisdicción (AHJ) todos los códigos o normas locales que podrían corresponder a su jurisdicción.

Sección 2 Información general y configuración

Figura 2-1. Características y controles

TABLE 1. Componentes del generador

1 Tomacorriente doble de 120 VCA, 20 A
2 Tomacorriente con bloqueo de 120/240 VCA, 30 A (NEMA L14-30R)
3 Disyuntores (CA)
4 Interruptor ON/OFF
5 Horómetro
6 Terminal de conexión a tierra
7 Palanca del cebador
8 Tanque de combustible
9 Vaciado de aceite
10 Llenado de aceite
11 Depurador de aire
12 Manija de la cuerda de arranque
13 Válvula de cierre de combustible

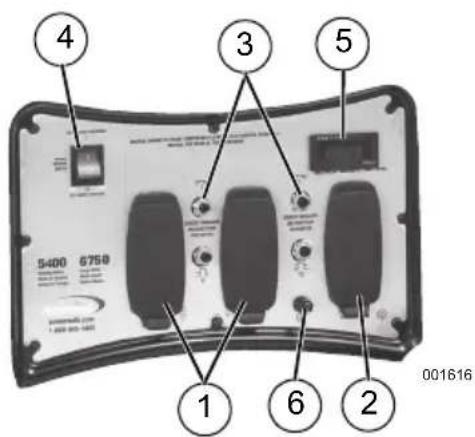

Figura 2-2. Tablero de control

Conozca su generador

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves. (000100a)

Los manuales del propietario de repuesto están disponibles en www.powermate.com.

Emisiones

La Agencia de Protección Ambiental (EPA) de los EE. UU. (y la Junta de Recursos del Aire de California [CARB] para los motores/equipos certificados conforme a las normas de California) requiere(n) que este motor/equipo cumpla las normas para las emisiones de escape y evaporación. Ubique en el motor la etiqueta adhesiva sobre cumplimiento de las normas referidas a emisiones para determinar las normas aplicables. Para información sobre la garantía de emisiones, consulte la garantía de emisiones que se incluye. Es importante seguir las especificaciones de mantenimiento del manual para asegurar que el motor cumpla las normas de emisiones aplicables durante la vida útil del producto.

TABLE 2. Especificaciones del producto

Especificaciones del generador
Potencia nominal 5400 W**
Potencia pico 6750 W
Voltaje nominal de CA 120/240
Carga nominal de CA 45/22.5 A**
Frecuencia nominal 60 Hz con 3600 rpm
Fase Monofásico
Peso de la unidad 192 lb (87 kg)
** Intervalo de temperatura de funcionamiento: -18 °C (0 °F) a 40 °C (104 °F). Al funcionar a temperaturas mayores que 25 °C (77 °F) puede haber una disminución de potencia. ** La potencia y la corriente máximas están sujetas a, y limitadas por, factores como el contenido de BTU del combustible, temperatura ambiente, altura, estado del motor, etc. La potencia máxima disminuye alrededor del 3.5% por cada 1000 ft sobre el nivel del mar, y también disminuirá alrededor del 1% por cada 6 °C (10 °F) por encima de 16 °C (60 °F) de temperatura ambiente.
Especificaciones del motor
Cilindrada 420 cm3
Núm. de pieza de la bujía 0J00620106
Tipo de bujía F7TC o equivalente
Separación de electrodos de bujía	0.028-0.031 in o (0.7-0.8 mm)
Capacidad de gasolina	26.5 l (7 gal. EE. UU.)
Tipo de aceite	Vea el cuadro en Cómo añadir aceite de motor.
Capacidad de aceite	1.0 l (1.0 qt.)
Tiempo de funcionamiento con 50% de carga	11 horas
* Vaya a www.powermate.com o comuníquese con un IASD para las piezas de repuesto.

Enchufes de conexión

Tomacorriente doble de 120 VCA, 20 A

El tomacorriente de 120 V está protegido contra sobrecargas por un disyuntor de pulsar para reconectar de 20 A. Vea la Figura 2-3. Cada tomacorriente alimentará cargas eléctricas de 120 VCA, monofásicas, de 60 Hz, que requieran una corriente combinada de hasta 2400 W (2.4 kW) o 20 A de corriente. Use únicamente juegos de cordones de conexión de 3 conductores con conexión a tierra, de alta calidad y bien aislados, con una capacidad nominal de 125 V con 20 A (o mayor).

NOTA: Limite el largo de los cordones de extensión a 15 ft (4.5 m) o menos, para evitar caídas de voltaje y recalentamiento de los alambres.

Use un enchufe NEMA L14-30 con este tomacorriente (de girar para bloquear/desbloquear). Conecte un juego de cordón de conexión de 4 conductores con conexión a tierra adecuada para el enchufe y la carga deseados. El juego de cordón de conexión debe tener capacidad nominal para 250 VCA con 30 A (o mayor). Vea la Figura 2-4.

Use este tomacorriente para alimentar cargas de 120 VCA, monofásicas, de 60 Hz que requieran hasta 2760 W (2.7 kW) de potencia con 23 A o cargas de 240 VCA, monofásicas, de 60 Hz que requieran hasta 5520 W (5.5 kW) de potencia con 23 A. El tomacorriente está protegido por un disyuntor de pulsar para reconectar de 23 A.

Retiro del contenido de la caja

1. Abra la caja completamente cortando cada esquina de arriba abajo.
2. Retire y verifique el contenido de la caja antes del armado. El contenido de la caja debe ser el siguiente:

TABLE 3. Accesorios

Ítem Cant.
Unidad principal 1
Manual del propietario 1
Manual del motor 1
Litro de aceite SAE 1
Embudo para aceite 1
Rueda (1) 2
Asa y soporte de asa (2) 2
Bolsa de tornillería Cant.
Pasador del eje (3)	2
Separador del pie (4)	2
Pie de caucho (5)	2
Arandela plana M12 x 4 mm (6)	2
Arandela plana M12 x 1.5 mm (7)	2
Arandela plana M8 (8) 2
Perno M8 x 50 (9)	2
Perno M8 x 80 (10) 2
Tuerca de Nylock M8 (11)	4
Pasador hendido (12)	2
Empuñadura del asa (13)	2
Kit de herramientas	Cant.
Llave hexagonal de 5 mm	1
Llave de 10 x 13 mm	1
Llave para bujías con varilla	1

1. Llame al Servicio al cliente de Powermate al 1-800-445-1805 con el número de modelo y número de serie de la unidad para cualquier contenido faltante de la caja.
2. Registre el modelo, el número de serie y la fecha de compra en la tapa de este manual.
3. Llame al Servicio al cliente de Powermate al 1-800-445-1805 con el número de modelo y número de serie de la unidad para cualquier contenido faltante de la caja.
4. Registre el modelo, el número de serie y la fecha de compra en la tapa de este manual.

Armado

ADVERTENCIA

Consulte el manual. Lea y comprenda completamente el manual antes de usar el producto. No comprender completamente el manual puede provocar la muerte o lesiones graves. (000100a)

Llame al Servicio al cliente de Powermate 1-800-445-1805 por cualquier problema o inquietud con el armado. Tenga disponible a mano el modelo y el número de serie.

Las siguientes herramientas son necesarias para instalar el kit de accesorios.

• V e a l a Tabla 3: Accesorios herramientas)

NOTA: Las ruedas no están destinadas para usar en caminos.

Vea la Figura 2-5.

Instale las ruedas como sigue:

1. Deslice el pasador del eje (3) a través de la rueda (1), arandela plana M12 x 4 mm (6), y bastidor.

2. Instale la arandela plana M12 x 4 mm (6) e inserte el pasador hendido (12) a través del eje (3). Doble las aletas (de los pasadores hendidos) hacia afuera para bloquearlos en su lugar.

Instale el conjunto de pie del bastidor como sigue:

1. Deslice la arandela plana M8 (8), pie de caucho (5), separador del pie (4) en el perno M8 x 80 (10).

2. Alineelo a través de los agujeros en el riel Kit del bastidor y fije con una tuerca Nylock M8 (11).

Instale el asa como sigue:

1. Deslice los pernos M8 x 50 (9) a través del soporte del asa y el asa (2). Fijelos con tuerca Nylock M8 (11).

Figura 2-5. Armado de rueda, bastidor y pie

Cómo añadir aceite de motor

PRECAUCIÓN

Daño al motor. Verifique el tipo y la cantidad apropiados del aceite del motor antes de poner en marcha el motor. No hacer esto puede provocar daños al motor.

(000135)

1. Coloque el generador en una superficie nivelada.

2. Verifique que la zona de llenado esté limpia.

3. Retire la tapa de llenado de aceite y limpie la varilla de medición. Vea la Figura 2-6.

Figura 2-6. Retire la varilla de medición

1. Añada el aceite de motor recomendado. El clima determina la viscosidad apropiada del aceite de motor. Vea el cuadro para seleccionar la viscosidad correcta.

NOTA: Use aceite mineral con base de petróleo (suministrado) para el rodaje del motor antes de usar aceite sintético.

000399

NOTA: Algunas unidades tienen más de una ubicación de llenado de aceite. Solo es necesario usar uno de los puntos de llenado de aceite.

1. Enrosque la varilla de medición dentro de la garganta de llenado. El nivel de aceite se comprueba con la varilla de medición completamente instalada.
2. Vea la Figura 2-7. Retire la varilla de medición y verifique si el nivel de aceite está dentro del intervalo de funcionamiento seguro.

000116
Figura 2-7. Intervalo de funcionamiento seguro

1. Instale la tapa de llenado/varilla de medición y apriete con la mano.

Combustible

PELIGRO

Explosión e incendio. El combustible y los vapores son extremadamente inflamables y explosivos. Añada combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo puede ocasionará la muerte o lesiones graves. (000105)

PELIGRO

No llene en exceso el tanque de combustible. Llene hasta 1/2 in (13 mm) de la parte superior del tanque para permitir la expansión de combustible. Llenar en exceso puede motivar que se derrame en el motor causando fuego o explosión. (000166)

Los requisitos para el combustible son como sigue:

• Gasolina limpia, fresca y sin plomo.
- Mínimo nominal 87 octanos/87 AKI (91 RON).
- Es aceptable hasta 10% de etanol (gasohol) (donde haya disponible, se recomienda combustible de grado superior sin etanol).
- NO use E85.
- NO use una mezcla de gasoil.
- NO modifique el motor para funcionar con combustibles de alternativa. Estabilice el combustible antes del almacenamiento.
1. Verifique que la unidad esté APAGADA y que se enfríe durante un mínimo de dos minutos antes de reabastecer combustible.
2. Coloque la unidad en terreno nivelado en una zona bien ventilada.
3. Limpie la zona alrededor de la tapa de combustible y retire la tapa lentamente.
4. Añada lentamente el combustible recomendado. No llene arriba del indicador de combustible rojo (A). Vea la Figura 2-8.
5. Instale la tapa de combustible.

Figura 2-8. Cómo añadir el combustible recomendado

NOTA: Permita que el combustible derramado se evapore antes de poner en marcha la unidad.

NOTA IMPORTANTE: Es importante evitar la formación de depósitos de goma en las piezas del sistema de combustible como el carburador, la manguera o el tanque de combustible durante el almacenamiento. Los combustibles mezclados con alcohol (llamados gasohol, etanol o metanol) pueden atraer humedad, lo que ocasiona la separación y la formación de ácidos durante el almacenamiento. El gas ácido puede dañar el sistema de combustible de un motor durante el almacenamiento. Para evitar problemas del motor, el sistema de combustible debe vaciarse antes de almacenarlo durante 30 días o más. Vea la sección Almacenamiento. Nunca use productos de limpieza de motor o carburador en el tanque de combustible ya que pueden ocasionar daños permanentes.

Sección 3 Operación

Preguntas sobre operación y uso

Llame al Servicio al cliente de Powermate al 1-800-445-1805 con las preguntas o inquietudes acerca de la operación y mantenimiento del equipo.

Antes de poner en marcha el motor

1. Verifique si el nivel de aceite de motor es correcto.
2. Verifique si el nivel de combustible es correcto.
3. Verifique si la unidad está fija sobre terreno nivelado, con separación adecuada y en una zona bien ventilada.

Preparación del generador para el uso

PELIGRO

Asfixia. Los motores funcionando producen monóxido de carbono, un gas incoloro, inodoro, y venenoso. El monóxido de carbono, si no se evita, ocasionará la muerte o lesiones graves. (000102)

(000103)

PELIGRO

El sistema de escape se debe mantener en forma apropiada. No altere ni modifique el sistema de arranque como para convertirlo en inseguro o que no cumplimente los códigos y/o normas locales. No hacerlo ocasionará la muerte o lesiones graves. (000179a)

PELIGRO

Riesgo de incendio. No use el generador sin el supresor de chispas. No hacerlo puede ocasionar la muerte o lesiones graves.

(000118)

ADVERTENCIA

Asfixia. En interiores, utilice siempre una alarma de monóxido de carbono alimentada por pilas e instalada de acuerdo con las instrucciones de los fabricantes. En caso de no hacerlo, podría provocarse la muerte o lesiones graves. (000178a)

ADVERTENCIA

Riesgo de incendio. Las superficies calientes pueden encender combustibles, produciendo un incendio. El incendio puede ocasionar la muerte o lesiones graves.

(000110)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

PRECAUCIÓN

Daños a los equipos y la propiedad. Desconecte las cargas eléctricas antes de poner en marcha o parar la unidad. No hacer esto puede provocar daños al equipo y la propiedad. (000136)

Conexión a tierra del generador cuando se usa como unidad portátil

El generador tiene una conexión a tierra del equipo que conecta los componentes del bastidor del generador y los terminales de conexión a tierra de los tomacorrientes de salida de CA (vea una explicación en NEC 250.34 [A]). Esto permite usar el generador como una unidad portátil sin conectar a tierra el bastidor del generador como se especifica en el artículo 250.34 del NEC. Vea la Figura 3-1.

- Neutro conectado al bastidor

Figura 3-1. Conexión a tierra del generador

Requisitos especiales

Revise todos los reglamentos federales o estatales de la Administración de Seguridad y Salud Ocupacional (OSHA) de los EE. UU., códigos u ordenanzas locales que correspondan al uso previsto del generador.

Consulte a un electricista cualificado, inspector de electricidad o al organismo local que tenga jurisdicción:

• En algunas zonas, se requiere el registro de los generadores en las compañías de servicios públicos locales.
• Si el generador se usa en un sitio de construcción, puede ser necesario cumplir reglamentos adicionales.

Conexión del generador al sistema eléctrico de un edificio

Al conectarlo directamente al sistema eléctrico de un edificio, se recomienda usar un interruptor de transferencia manual. Las conexiones de un generador portátil al sistema eléctrico de un edificio deben ser efectuadas por un electricista cualificado y cumpliendo estrictamente todos los códigos y leyes nacionales y locales sobre electricidad.

Conozca los límites del generador

Sobrecargar un generador puede ocasionar daños al generador y a los dispositivos eléctricos conectados. Observe lo siguiente para evitar sobrecargas:

• Sume el vataje total de todos los dispositivos eléctricos a ser conectados a la vez. Este total NO debe ser mayor a la capacidad de vataje del generador.
• Los vatios nominales de las luces pueden ser tomados de las bombillas de luz. Los vatios nominales de las herramientas, artefactos y motores se pueden encontrar en la etiqueta de datos adherida al dispositivo.
• Si el artefacto, herramienta o motor no indica la potencia, multiplique los voltios por amperios nominales para determinar los vatios (V x A = W).
• Algunos motores eléctricos, como los de tipo inducción, requieren alrededor de tres veces más vatios de potencia para la puesta en marcha que para el funcionamiento. Este pico de potencia dura solo unos pocos segundos al ponerse en marcha estos motores. Asegúrese de contar con alto vataje para la puesta en marcha cuando seleccione dispositivos eléctricos para conectar al generador:
• Calcule los vatios requeridos para poner en marcha el motor más grande.
• Sume a esa cifra los vatios de consumo en funcionamiento de todas las otras cargas conectadas.

La guía de referencia de vataje se provee para asistir en la determinación de cuántos elementos puede accionar el generador a la vez.

NOTA: Todas las cifras son aproximadas. Vea la etiqueta de datos en el artefacto para conocer los requisitos de potencia en vatios.

Table 3. Guía de referencia de potencia en vatios

Dispositivo Vatios	funcionando
*Acondicionador de aire (12 000 BTU)	1700
*Acondicionador de aire (24 000 BTU)	3800
*Acondicionador de aire (40 000 BTU)	6000
Cargador de baterías (20 A) 500
Lijadora de banda (3 in [7.72 cm]) 1000
Motosierra 1200
Sierra circular (6.5 in [16.51 cm]) 800 a 1000
*Secarropas (eléctrico) 5750
*Secarropas (gas) 700
*Lavarropas 1150

Cafetera	1750
*Compresor (1 HP)	2000
*Compresor (3/4 HP)	1800
*Compresor (1/2 HP)	1400
Rizador de pelo	700
*Deshumidificador	650
Lijadora de disco (9 in [22.86 cm])	1200
Bordeadora	500
Manta eléctrica	400
Pistola de clavar eléctrica	1200
Cocina eléctrica (por elemento)	1500
Sartén eléctrica	1250
*Congelador	700
*Ventilador de horno (3/5 HP)	875
*Abridor de puerta de garaje	500 a 750
Secador de pelo	1200
Taladro de mano	250 a 1100
Podadora de cerco	450
Llave de impacto	500
Plancha	1200
*Bomba de chorro 800
Cortadora de césped	1200
Bombilla	100
Horno de microondas	700 a 1000
*Refrigerador de leche	1100
Quemador de gasoil en horno	300
Estufa de gasoil (140 000 BTU)	400
Estufa de gasoil (85 000 BTU)	225
Estufa de gasoil (30 000 BTU)	150
*Pulverizador de pintura, sin aire (1/3 HP)	600
Pulverizadora de pintura (de mano)	150
Radio	50 a 200
*Refrigerador	700
Olla de cocción lenta	200
*Bomba sumergible (1-1/2 HP)	2800
*Bomba sumergible (1 HP)	2000
*Bomba sumergible (1/2 HP)	1500
*Bomba de sumidero	800 a 1050
*Sierra de banco (10 in)	1750 a 2000
Televisor	200 a 500
Tostadora	1000 a 1650
Recortador de maleza	500
* Suministre 3 veces el vataje indicado para la puesta en marcha de estos dispositivos.

Transporte e inclinación de la unidad

No almacene o transporte la unidad con un ángulo mayor que 15 grados.

Puesta en marcha de motores con arranque con tirador

ADVERTENCIA

Riesgo del arranque con cuerda. El arranque con cuerda puede reaccionar inesperadamente. El contragolpe puede ocasionar la muerte o lesiones graves. (000183)

APRECAUCIÓN

Daños a los equipos y la propiedad. Desconecte las cargas eléctricas antes de poner en marcha o parar la unidad. No hacer esto puede provocar daños al equipo y la propiedad. (000136)

1. Desconecte todas las cargas eléctricas de los tomacorrientes de la unidad antes de poner en marcha el motor.
2. Coloque el generador en una superficie nivelada.
3. Vea la Figura 3-2. Abra la válvula de cierre de combustible (A).
4. Ajuste el interruptor ON/OFF del motor (B) en la posición ON. Vea la Figura 3-2.

Figura 3-2. Controles del motor

1. Deslice el cebador del motor (C) a la posición de CEBADO máximo (izquierda). Vea la Figura 3-3.

Figura 3-3. Posición del cebador

1. Vea la Figura 3-2. Sujete firmemente la manija de la cuerda de arranque (D) y tire lentamente hasta sentir una resistencia mayor. Tire rápidamente hacia arriba y afuera.
2. Cuando el motor se ponga en marcha, mueva la palanca del cebador a la posición de CEBADO MEDIO hasta que el motor funcione suavemente y luego completamente hasta la posición ON. Si el motor falla intermitentemente, mueva el cebador nuevamente a la posición de CEBADO MEDIO hasta que el motor funcione suavemente y luego a la posición FUNCIONAMIENTO.

NOTA: Si el motor hace explosiones, pero no sigue funcionando, mueva la palanca del cebador a CEBADO máximo y repita las instrucciones de puesta en marcha.

NOTA IMPORTANTE: No sobrecargue el generador o los tomacorrientes individuales del tablero. Estas salidas están protegidas contra sobrecargas con disyuntores tipo pulsar para reconectar. Si se excede el amperaje nominal de algún disyuntor, ese disyuntor se abre y se pierde la salida eléctrica a ese tomacorriente. Lea atentamente Conozca los límites del generador.

Parada del generador

PRECAUCIÓN

Daños a los equipos y la propiedad. Desconecte las cargas eléctricas antes de poner en marcha o parar la unidad. No hacer esto puede provocar daños al equipo y la propiedad.

(000136)

1. Apague todas las cargas y desenchufe las cargas eléctricas de los tomacorrientes del tablero del generador.
2. Deje que el motor funcione sin carga durante varios minutos para estabilizar las temperaturas internas del motor y el generador.
3. Mueva el conmutador ON/OFF a la posición OFF.
4. Cierre la válvula de combustible.

NOTA: Bajo condiciones normales, cierre la válvula de combustible y permita que el generador funcione hasta agotar el combustible de la cámara del carburador. Para las emergencias, conmute a OFF.

Sistema de parada por bajo nivel de aceite

El motor tiene un sensor de nivel de aceite bajo que para el motor automáticamente cuando el nivel cae por debajo de un nivel especificado. El motor no funcionará hasta que el aceite se haya llenado al nivel apropiado.

Si el motor se para y hay suficiente combustible, compruebe el nivel de aceite de motor.

Sección 4 Mantenimiento y solución de problemas

Mantenimiento

El mantenimiento regular mejorará el rendimiento y prolongará la vida útil del motor/equipo. El fabricante recomienda que todo el trabajo de mantenimiento sea efectuado por un Concesionario de servicio autorizado independiente (IASD). El mantenimiento regular, sustitución o reparación de los dispositivos y sistemas de control de emisiones puede ser efectuado por cualquier taller de reparaciones o mecánico elegido por el propietario. Sin embargo, para obtener servicio de garantía gratuito, el trabajo debe ser efectuado por un IASD. Vea la garantía de emisiones.

NOTA: Llame a Servicio al cliente de Powermate al 1-800-445-1805 con las preguntas acerca de la sustitución de componentes.

Programa de mantenimiento

Respete los intervalos de mantenimiento programado, el que ocurra primero acorde al uso.

NOTA: Las condiciones adversas pueden requerir mantenimiento más frecuente.

NOTA: Todo el mantenimiento y los ajustes requeridos deben efectuarse en cada estación como se detalla en el cuadro siguiente.

En cada uso

Compruebe el nivel de aceite de motor

Cada 100 horas o cada estación*

Cambie el aceite ‡

Sustituya el filtro de combustible

En cada estación

Sustituya la bujía

Compruebe la luz de válvulas***

Cada 200 horas o cada estación

Inspeccione/limpie el filtro del depurador de aire**

‡ Cambie el aceite después de las primeras 30 horas de funcionamiento, luego en cada estación.* Cambie el aceite cada mes cuando funcione bajo carga pesada o en altas temperaturas.** Limpie más frecuentemente e condiciones de funcionamiento con suciedad o polvo. Sustituya las piezas del filtro de aire si no se pueden limpiar adecuadamente.*** Compruebe la luz de válvulas y ajuste si es necesario luego de las primeras 50 horas de funcionamiento y cada 100 horas de allí en adelante.

Mantenimiento preventivo

La suciedad o los residuos pueden causar funcionamiento incorrecto y daños al equipo. Limpie el generador diariamente o antes de cada uso. Mantenga la zona alrededor y detrás del silenciador sin residuos de combustible. Inspeccione todas las aberturas de aire de enfriamiento en el generador.

ADVERTENCIA

No inserte ningún objeto a través de las ranuras de aire de enfriamiento. El generador puede arrancar en cualquier momento y puede producir la muerte, lesiones graves y daños a la unidad. (000142)

• Use un paño húmedo para limpiar las superficies exteriores.
• Use un cepillo de cerdas suaves para aflojar la suciedad, aceite, etc. compactada.
• Use una aspiradora para recoger la suciedad y residuos sueltos.
• Se puede usar aire a baja presión (que no exceda 25 psi) para soplar la tierra. Inspeccione las ranuras de aire de enfriamiento y las aberturas del generador. Estas aberturas deben mantenerse limpias y sin obstrucciones.

NOTA: NO use una manguera de jardín para limpiar el generador. Puede entrar agua en el sistema de combustible del motor y causar problemas. Si entra agua en el generador a través de las ranuras de aire de enfriamiento, parte del agua será retenida en los vacíos y hendiduras del aislamiento del devanado del rotor y estator. La acumulación de agua y tierra en los devanados internos del generador disminuirá la resistencia del aislamiento de los devanados.

Mantenimiento del motor

ADVERTENCIA

Arranque accidental. Desconecte los cables de las bujías al trabajar en la unidad. No hacerlo puede ocasionar la muerte o lesiones graves.

(000141)

Recomendaciones para aceite de motor

Para mantener la garantía del producto, el aceite de motor se debe mantener conforme a las recomendaciones de este manual. Para su comodidad, hay disponibles kits de mantenimiento que incluyen aceite de motor, filtro de aceite, bujía(s), una toalla de taller y embudo. Estos kits se pueden obtener de un Concesionario de servicio autorizado independiente (IASD).

000399

Inspección del nivel de aceite de motor

ADVERTENCIA

Riesgo de quemaduras. Espere a que el motor se enfríe antes de vaciar el aceite o el refrigerante. No hacerlo puede ocasionar la muerte o lesiones graves. (000139)

Inspeccione el nivel de aceite de motor antes de cada uso, o cada 8 horas de funcionamiento.

1. Coloque el generador en una superficie nivelada.
2. Limpie la zona alrededor de la abertura de llenado aceite.
3. Vea la Figure 4-1. Retire la tapa de llenado de aceite y limpie la varilla de medición secándola.

000115
Figura 4-1. Llenado de aceite de motor

1. Enrosque la varilla de medición dentro de la garganta de llenado. Retire la varilla de medición y verifique si el nivel de aceite está dentro del intervalo de funcionamiento seguro. Vea la Figura 4-2.

000116
Figura 4-2. Intervalo de funcionamiento seguro

1. Añada el aceite de motor recomendado como sea necesario.
2. Instale la tapa de llenado y apriete con la mano.

NOTA: Algunas unidades tienen más de una ubicación de llenado de aceite. Solo es necesario usar uno de los puntos de llenado de aceite.

Cambio de aceite de motor

ADVERTENCIA

Arranque accidental. Desconecte los cables de las bujías al trabajar en la unidad. No hacerlo puede ocasionar la muerte o lesiones graves.

(000141)

Cuando utiliza el generador en condiciones extremas de suciedad o polvo, o en clima extremadamente caluroso, cambie el aceite más frecuentemente.

NOTA: No contamine. Conserve los recursos. Devuelva el aceite usado a los centros de recolección.

Cambie el aceite mientras el motor aún está caliente del funcionamiento, como sigue:

1. Coloque el generador en una superficie nivelada.
2. Desconecte el cable de bujía de la bujía y coloque el cable donde no pueda hacer contacto con la bujía.
3. Limpie la zona alrededor de la abertura de llenado de aceite y del tapón de vaciado de aceite.
4. Retire la tapa de llenado de aceite.
5. Retire el tapón de vaciado de aceite y vacíe el aceite completamente en un recipiente adecuado.
6. Instale el tapón de vaciado de aceite y apriételo con seguridad.
7. Vierta el aceite lentamente en la abertura de llenado de aceite hasta que el nivel de aceite esté dentro de la zona de funcionamiento seguro. NO llene en exceso.
8. Instale la tapa de llenado y apriete con la mano.
9. Seque el aceite que pueda haberse derramado.
10. Deseche apropiadamente el aceite conforme a todos los reglamentos correspondientes.

Filtro de aire

El motor no funcionará correctamente y se puede dañar si lo usa con un filtro de aire sucio. Efectúe el servicio del filtro de aire más frecuentemente en condiciones de suciedad o polvo.

Para efectuar el servicio del filtro de aire:

1. Vea la Figura 4-3. Gire la perilla (A) y retire la cubierta del filtro de aire.

2. Lave en agua jabonosa. Estruje el filtro suavemente para secarlo con un paño limpio (NO LO RETUERZA).

3. Limpie la cubierta del filtro de aire antes de volver a instalarla.

NOTA: Para pedir un filtro de aire nuevo, comuníquese con el centro de servicio autorizado más cercano llamando al 1-888-436-3722.

Figura 4-3. Conjunto del filtro de aire

Mantenimiento de la bujía

Para efectuar el mantenimiento de la bujía:

1. Limpie la zona alrededor de la bujía.
2. Retire e inspeccione la bujía.
3. Vea la Figura 4-4. Compruebe la separación de los electrodos de bujía usando un calibre de espesores de alambre. Si la separación está afuera de la especificación, sustituya la bujía. Vea la Tabla 2: Especificaciones del producto.

NOTA: Sustituya la bujía si los electrodos están picados, quemados o la porcelana está rajada. Use SOLAMENTE la bujía de repuesto recomendada. Vea las Especificaciones.
4. Instale la bujía apretando con la mano y apriete 3/8 a 1/2 vuelta adicional usando una llave para bujías.

Inspeccione el silenciador y el supresor de chispas

NOTA: Es una violación al California Public Resources Code (Código de recursos públicos de California), Sección 4442, usar u operar el motor en tierras cubiertas de bosque, maleza o pasto excepto si el sistema de escape tiene un supresor de chispas, como se define en la Sección 4442, mantenido en condiciones de trabajo eficaces. Otros estados o jurisdicciones federales pueden tener leyes similares.

Tome contacto con el fabricante, minorista o concesionario de equipo original para obtener un supresor de chispas diseñado para el sistema de escape instalado en este motor.

NOTA: Use ÚNICAMENTE piezas de repuesto de equipo original.

Inspeccione el silenciador en busca de rajaduras, corrosión u otros daños. Retire el supresor de chispas, si tiene, e inspeccione en busca de daños o bloqueo con carbón. Substituya piezas como se requiera.

Inspeccione el tamiz del supresor de chispas (modelos CARB)

ADVERTENCIA

Superficies calientes. Al usar la máquina, no toque las superficies calientes. Mantenga la máquina alejada de los combustibles durante el uso. Las superficies calientes pueden ocasionar quemaduras graves o incendio. (000108)

1. Vea la Figura 4-5. Afloje el tornillo y retire la abrazadera del retenedor (A) y el retenedor (B).
2. Retire el tornillo del retenedor (C) del tubo de salida del silenciador.
3. Retire el tamiz (D) y sustitúyalo si está desgarrado, perforado o dañado de alguna otra forma. Si el tamiz no está dañado, límpielo con solvente comercial.
4. Vuelva a colocar los tamices y el retenedor y fijelos con el tornillo.
5. Instale la abrazadera.

Figura 4-5. Tamiz del supresor de chispas

Luz de válvulas

NOTA IMPORTANTE: Si está incómodo haciendo este procedimiento o si no dispone de las herramientas adecuadas, lleve el generador al centro de servicio más cercano para ajustar la luz de válvulas.

Compruebe la luz de válvulas después de las primeras quince horas de funcionamiento. Ajuste como sea necesario.

• Admisión — 0.15 ± 0.02 mm (frío), (0.006 ± 0.001 in)
• Escape — 0.20 ± 0.02 mm (frío) (0.008 ± 0.001 in)

Almacenamiento

Información general

PELIGRO

Explosión e incendio. El combustible y los vapores son extremadamente inflamables y explosivos. Almacene el combustible en una zona bien ventilada. Mantenga alejados el fuego y las chispas. No hacerlo ocasionará la muerte o lesiones graves. (000143)

ADVERTENCIA

Riesgo de incendio. Verifique que la máquina se haya enfriado apropiadamente antes de instalar una cubierta y almacenar la máquina. Las superficies calientes pueden ocasionar un incendio. (000109)

Se recomienda poner en marcha y hacer funcionar el generador durante 30 minutos cada 30 días. Si no es posible, consulte la lista siguiente para preparar la unidad para almacenamiento.

• NO coloque una cubierta para almacenamiento sobre un generador caliente. Permita que la unidad se enfríe a temperatura ambiente antes de almacenarla.
• NO almacene combustible de una estación a otra excepto que esté tratado apropiadamente.
• Sustituya el recipiente de combustible si hay óxido presente. El óxido en el combustible causa problemas en el sistema de combustible.
• Cubra la unidad con una cubierta protectora adecuada resistente a la humedad.
• Almacene la unidad en una zona limpia y seca.
• Siempre almacene el generador y el combustible alejados del calor y las fuentes de encendido.

Preparación del sistema de combustible para almacenamiento

El combustible almacenado más de 30 días puede deteriorarse y dañar los componentes del sistema de combustible. Mantenga fresco el combustible, use estabilizador de combustible. Si se añade estabilizador de combustible al sistema de combustible, prepare y haga funcionar el motor para almacenamiento de largo plazo. Haga funcionar el motor durante 10 a 15 minutos para hacer circular el estabilizador a través del sistema de combustible. El combustible preparado adecuadamente se puede almacenar hasta 24 meses.

NOTA: Si el combustible no ha sido tratado con estabilizador de combustible, debe vaciarse en un recipiente aprobado. Haga funcionar el motor hasta que pare por falta de combustible. Se recomienda el uso de un estabilizador de combustible en el recipiente de almacenamiento para mantener el combustible fresco.

1. Cambie el aceite de motor.
2. Retire la bujía.
3. Vierta una cuchara sopera (5-10 cm ^4 ) de aceite de motor limpio o pulverice un agente protector adecuado en el cilindro.

ADVERTENCIA

Pérdida de la visión. Es obligatorio llevar protección ocular para evitar las salpicaduras procedentes de la cavidad de la bujía al girar el motor. De lo contrario, se puede provocar la pérdida de la visión. (000181)

1. Tire de la cuerda de arranque manual varias veces para distribuir el aceite en el cilindro.
2. Instale la bujía.
3. Tire de la cuerda de arranque manual lentamente hasta que sienta resistencia. Esto cerrará las válvulas de manera que la humedad no pueda ingresar en el cilindro del motor. Suelte lentamente la cuerda de arranque manual.

Cambio de aceite

Cambie el aceite de motor antes de almacenarlo. Vea Cambio de aceite de motor.

Resolución de problemas

PROBLEMA CAU$A CORRECCIÓN
El motor funciona, pero no hay salida de CA disponible.	1. Disyuntor ABIERTO.2. Conexión deficiente o juego de cordones de conexión defectuoso.3. El dispositivo conectado está averiado.4. Fallo en el generador.5. El tomacorriente GFCI (si tiene) está ABIERTO.	1. Vuelva a conectar el disyuntor.2. Compruebe y repare.3. Conecte otro dispositivo que se encuentre en buenas condiciones.4. Comuníquese con un IASD.5. Corrija el fallo de conexión a tierra y pulse el botón de reconexión en el tomacorriente GFCI (si tiene).
El motor funciona bien sin carga, pero tiende a pararse cuando se aplica carga.	1. Cortocircuito en una carga conectada.2. El generador está sobrecargado.3. La velocidad del motor es muy lenta.4. Generador en cortocircuito.	1. Desconecte la carga eléctrica en cortocircuito.2. VeaConozca los limites del generador.3. Comuníquese con un IASD.4. Comuníquese con un IASD.
El motor no se pone en marcha, o se pone en marcha y funciona en forma irregular.	1. El interruptor ON/OFF está en OFF2. La válvula de cierre de combustible está CERRADA.3. Filtro de aire sucio.4. Sin combustible.5. Combustible vencido.6. Cable de bujía no conectado a la bujía.7. Bujía averiada.8. Agua en el combustible.9. Cebado en exceso.10. Nivel de aceite bajo.11. Mezcla de combustible excesivamente rica.12. La válvula de admisión se encuentra atorada abierta o cerrada.13. El motor perdió compresión.	1. Gire el interruptor ON/OFF a ON.2. Abra el cierre de combustible (ON).3. Limpie o sustituya el filtro de aire.4. Llene el tanque de combustible.5. Vacíe el tanque de combustible y llene con combustible nuevo.6. Conecte el cable a la bujía.7. Sustituya la bujía.8. Vacíe el tanque de combustible, llene con combustible nuevo.9. Ajuste el cebador en la posición de sin cebado.10. Llene el cáter hasta el nivel correcto.11. Comuníquese con un IASD.12. Comuníquese con un IASD.13. Comuníquese con un IASD.
El motor se para durante el funcionamiento.	1. Sin combustible.2. Nivel de aceite bajo.3. Fallo en el motor.	1. Llene el tanque de combustible.2. Llene el cáter hasta el nivel correcto.3. Comuníquese con un IASD.
Falta de potencia del motor.	1. La carga es muy alta.2. Filtro de aire sucio.3. Filtro de combustible sucio.4. El motor necesita mantenimiento.	1. Reduzca la carga (veaConozca los limites del generador).2. Limpie o sustituya el filtro de aire.3. Sustituya el filtro de combustible.4. Comuníquese con un IASD.
El motor funciona con velocidad irregular o falla momentáneamente.	1. El cebador se abre demasiado temprano.2. El carburador tiene mezcla muy rica o muy pobre.	1. Ajuste el cebador en posición media hasta que el motor funcione suavemente.2. Comuníquese con un IASD.

Powermate®

©2016 Powermate Todos los derechos reservados.

Las especificaciones están sujetas a cambios sin aviso.

No se permite la reproducción bajo ninguna forma sin

previo consentimiento escrito de Powermate.

Powermate

S45 W29290 Hwy. 59

Waukesha, WI 53189, EE. UU.

1-800-445-1805

www.powermate.com

Proposición 65 de California. Este producto contiene o emite sustancias químicas que son conocidas por el estado de California como causantes de cáncer, defectos congénitos y otros daños reproductivos.

(000005)
