BDRON-400 - Dron BRIGMTON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Dron
Marca	Brigmton
Modelo	BDRON-400
Batería	Li-Po 3.7V 380mAh (incluida)
Tiempo de carga	Aproximadamente 50 minutos
Baterías del control remoto	4× AA (no incluidas)
Cámara	Cámara HD, soporta fotos y grabación de video
Almacenamiento	Tarjeta Micro SD (no incluida)
Modos de velocidad	3 niveles: 40%, 70%, 100%
Funciones especiales	Giro de 360°, ajuste automático de frecuencia
Hélices	4 aspas (pares en sentido horario y antihorario)
Edad recomendada	14 años o más
Uso interior/exterior	Adecuado para ambos, pero evite el viento
Características de seguridad	Indicación LED de batería baja, ajuste automático de frecuencia
Accesorios incluidos	Cargador USB, batería, control remoto, manual
Mantenimiento	Mantener seco, evitar el calor, usar piezas de repuesto originales

Preguntas frecuentes - BDRON-400 BRIGMTON

¿Cómo cargo la batería del dron?

Conecta la batería al cargador USB usando el cable proporcionado. Enchufa el cargador a una toma de corriente. El indicador rojo se apaga durante la carga y se enciende cuando está completamente cargada. El tiempo de carga es de aproximadamente 50 minutos.

¿Cómo emparejo el control remoto con el dron?

Primero, enciende el dron conectando su batería. Luego, enciende el control remoto. La luz roja en el control parpadeará rápidamente mientras busca el dron. Una vez conectado, la luz permanece fija en rojo.

¿Qué baterías requiere el control remoto?

El control remoto requiere 4 pilas AA (no incluidas). Insértalas con la polaridad correcta. La luz roja parpadea lentamente cuando las pilas están bajas.

¿Cómo realizar un giro de 360°?

Presiona el botón de giro (presión vertical) hasta que escuches un pitido repetido. Luego empuja la palanca de dirección en la dirección deseada (adelante, atrás, izquierda o derecha) para ejecutar el giro. Presiona el botón de giro nuevamente para cancelar.

¿Cómo grabo videos y tomo fotos?

Inserta una tarjeta micro SD en la ranura de la cámara del dron antes de encender el dispositivo. Después del emparejamiento, presiona el botón PHOTO para tomar una foto (los LEDs del dron parpadean una vez) o presiona el botón VIDEO para iniciar la grabación (los LEDs parpadean continuamente). Presiona VIDEO nuevamente para detener.

¿Cuál es el tiempo de vuelo aproximado?

El tiempo de vuelo no está especificado en el manual, pero típicamente una batería Li-Po de 380mAh proporciona alrededor de 5-7 minutos de vuelo. El tiempo real depende de las condiciones y el estilo de vuelo.

¿Qué indican las luces LED?

Las luces rojas indican la parte frontal del dron. Cuando la luz roja del control remoto parpadea rápidamente, está buscando conexión. Rojo fijo significa conectado. El parpadeo lento en el control indica pilas bajas.

¿Cómo ajusto el trim para un vuelo estable?

Usa los botones de trim en el control remoto: trim adelante/atrás y trim lateral izquierdo/derecho. Ajusta según sea necesario para evitar que el dron se desvíe en una dirección particular.

¿Cuáles son los modos de velocidad y cómo cambiar?

El interruptor de velocidad en el control tiene tres posiciones: 40%, 70% y 100%. Deslízalo para cambiar la capacidad de respuesta y la velocidad máxima del dron. Los principiantes deben comenzar al 40%.

¿Cómo reemplazo las hélices?

Las hélices están codificadas por colores: en sentido horario y antihorario. Observa la orientación antes de quitarlas. Usa las herramientas proporcionadas para desatornillar y reemplazar. Asegúrate de que las aspas estén bien sujetas y coincidan correctamente con la dirección del motor.

MANUAL DE USUARIO BDRON-400 BRIGMTON

Manual de Instrucciones

ADVERTENCIA

1. Por favor lea atentamente este manual de Instrucciones antes de usar el dispositivo.
2. No use el dispositivo en zonas prohibidas o sobre personas o animales.
3. No use el dispositivo bajo condiciones adversas de viento, no está preparado para ello.
4. Este dispositivo debe ser usado por personas mayores de 14 años.
5. Dispone de piezas pequeñas que pueden ser tragadas por niños.
6. El dispositivo está diseñado para un uso correcto y con sentido común, no para ser usado de forma violenta, choques, etc.
7. No ponga los dedos en las hélices cuando se encuentren girando, puede provocar daños.
8. Mantenga el dispositivo alejado de otros dispositivos voladores durante el vuelo.

IMPORTANTE

Por favor, utilice el dispositivo de acuerdo con el manual de instrucciones y estas advertencias. Cualquier modificación en el aparato, uso inadecuado o falta de lectura de este manual puede ocasionar situaciones de peligro o accidentes, por favor, sea prudente.

La firma no se responsabiliza de los daños o accidentes causados por un uso inadecuado, manipulaciones del aparato, usos no permitidos, etc.

Este dispositivo debe ser usado por personas mayores de 14 años.

El uso de este dispositivo requiere habilidades para el vuelo radio controlado y el pilotaje, despegue, aterrizaje, caídas, roces o golpes hacen del BDRON-400 un dispositivo consumible, ya que con el uso, el dispositivo irá perdiendo facultades.

Este dispositivo requiere mantenimiento por parte del usuario. Por favor póngase en contacto con nuestros Servicios de Asistencia Técnica en caso de duda.

MEDIDAS DE SEGURIDAD

• Use el dispositivo alejado de multitudes
• El uso puede ser interior y exterior (en ambientes sin viento), pero debe volar siempre alejado de obstáculos.
• El mecanismo interior está compuesto por multitud de piezas de alta precisión y componentes mecánicos. Mantenga el dispositivo alejado del agua y la humedad para asegurar el buen funcionamiento de estos componentes.
• Use siempre repuestos, piezas y herramientas suministradas por nuestros Servicios Técnicos.
• Cuando inserte las baterías, revise la polaridad. Si no va a usar el dispositivo por un largo periodo de tiempo, retire las baterías. Nunca tire las baterías a la basura, hágalo en un punto limpio y siguiendo las normas de su comunidad.
• Las baterías sólo deben ser cargadas usando los adaptadores y cargadores suministrados. Respete el tiempo de carga indicado.
• Mantenga alejado el dispositivo de fuentes de calor y fuegos ya que el material podría deformarse.

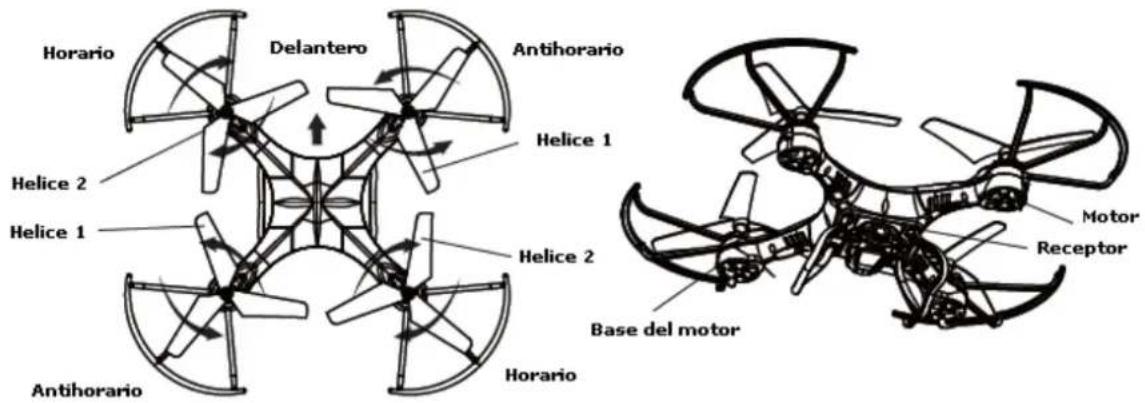

PARTES DEL DRON

FUNCIONAMIENTO

CARGA DE LA BATERÍA

Conecte la batería al cable suministrado (revise la polaridad adecuada) y el cable al cargador USB. Conecte el cargador a la red. EL tiempo estimado de carga es de 50 minutos aunque dependerá del estado de la batería, de la fuente usada para la carga, etc.

Al conectar el cable a la alimentación (sin conectar la batería) el indicador rojo se encenderá. Al conectar la batería este indicador se apagará y permanecerá apagado durante la carga. Una vez la carga se complete, el indicador se encenderá de nuevo.

• Durante la carga mantenga la batería en un lugar seco y ventilado y lejos de fuentes inflamables. Temperatura de 18-25°.
• Use los accesorios suministrados para realizar la carga.
• Realice las cargas al completo. Esto le permitirá alargar la vida de la batería.
• Use sólo baterías originales.

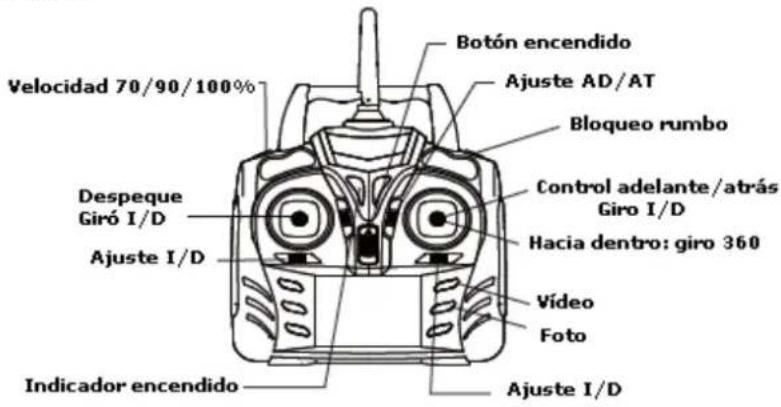

CONTROL REMOTO

Inserte 4 pilas "AA2 en el control remoto. La luz roja comenzará a parpadear rápidamente lo que indica que está buscando la conexión el DRON. Una vez conecte permanecerá en color rojo fijo.

Una vez se agoten las pilas parpadeará en rojo lentamente.

Puede ajustar los movimientos con los botones de ajuste.

ENCENDIDO

1) Encienda el DRON conectando la batería.
2) Encienda el control remoto, el indicador parpadeará rápidamente en rojo hasta que conecte con el DRON.
3) IMPORTANTE: Al encender el mando, asegúrese que la palanca de despegue está en la posición baja. De lo contrario motor podría bloquearse o producirse un vuelo incontrolado que dañaría gravemente el DRON.

Paso 1: Conecte la batería siguiendo la polaridad adecuada y coloque el DRON sobre una superficie plana.

Paso 2: Coloque la palanca de despegue en la posición baja. Encienda el control remoto y espere a que conecte y la luz se mantenga fina. Ya puede volar el DRON.

Paso 3: Una vez terminado el vuelo, desconecte la batería.

Paso 4: Si no va a usar el dispositivo por un largo periodo de tiempo, retire las pilas del control remoto.

AJUSTES DE VUELO

Practique con movimientos lentos antes de realizar vuelos largos o de mayor altura. Use el dispositivo en un área abierta, en ausencia de objetos que puedan interferir con el vuelo.

Realice en primer lugar giros simples a izquierda y derecha y hacia adelante y atrás.

Las luces rojas indicarán la parte delantera del DRON. También podrá situar las partes delanteras y traseras según el color de las hélices.

Ajuste AUTO de frecuencia. Pulse como se indica en la figura:

De esta forma ajustará el DRON y podrá iniciar el control desde 0.

MODO		MOVIMIENTO	MODO		MOVIMIENTO
LATERAL		IZQUIERDA	ACELERADOR
DESPEGUE			TIMÓN

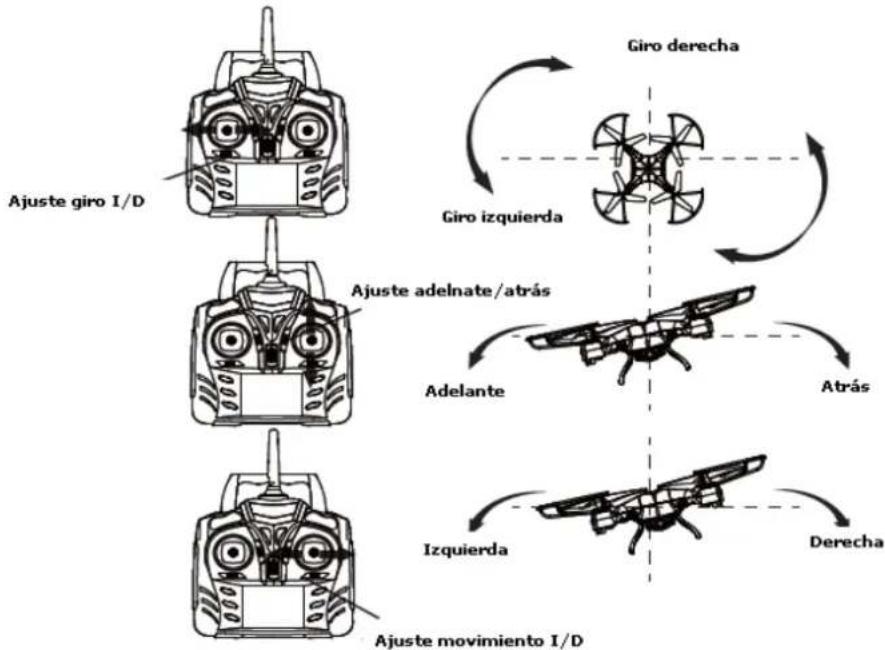

Ajuste de movimientos

Giro 360°

Estabilice el DRON para realizar un giro° 360.

Pulse el botón de movimientos hacia dentro:

Escuchará un "beep" repetido. Ahora ya puede pulsar en la dirección en la que quiere hacer giro 360°. Presione de nuevo para repetir este tipo de giros.

Resumen de movimientos:

MODO		ILUSTRACIÓN	MODO		ILUSTRACIÓN
DERECHA			TZQUIERDA
ADELANTE			HACIA ATRA

GRABACIÓN DE FOTOS Y VÍDEOS

1) Antes de encender el dispositivo, introduzca una tarjeta micro SD en la entrada de tarjetas de la cámara.
2) Una vez conecte el mando con el DRON ya podrá realizar fotos y vídeos pulsando los botones de FOTO/VIDEO del mando.
3) Cuando tome una FOTO los leds del DRON parpadeará una vez. Si inicia la grabación de un VIDEO, mientras este grabando parpadearán las luces de DRON. Para parar el vídeo pulse de nuevo y las luces dejarán de parpadear.
4) Conecte el cable USB en la toma microUSB del DRON y el otro extremo al su PC. Podrá descargar los videos/fotos.

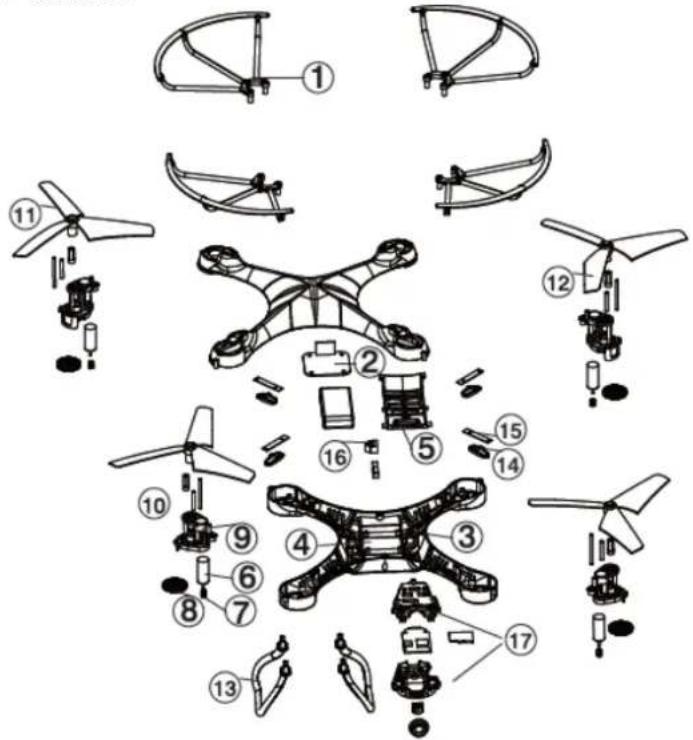

NUMERACIÓN DE PARTES

"Las especificaciones pueden cambiar sin previo aviso"

IMPORTADO

FERSON ELECTRÓNICA, S.A.

CIF: A-41111881

SANTA CLARA DE CUBA 12

SEVILLA

ESPAÑA

DECLARACIÓN DE CONFORMIDAD

Ferson Electrónica, S.A. declara bajo su responsabilidad que el aparato indicado cumple los requisitos de las siguientes directivas:

DIRECTIVAS EMC

EN 300 440-2 V1.4.1: 2010

ETSI EN 301 489-1 V1.9.2: 2011

EN 301 489-03 V1.6.1: 2013

EN 55014-1: 2006+A1+A2

EN 62479: 2010

EN 62115: 2005+A11:2012

EN 60825-1: 1994+A1:2002+A2: 2001

EN71-1: 2011+A3: 2014

2009/48/EC

EN 71-2: 2011+A1: 2014

EN71-3:2013

Descripción del aparato:

Modelo BRIGMTON BDRON-400

Dispositivo radio controlado
