GMOS-04 - Kit de Coche Metra - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Interfaz de Bus de Datos Clase II GM OnStar
Marca	Metra
Modelo	GMOS-04
Vehículos Compatibles	Modelos GM 2000-2009 (Buick, Cadillac, Chevrolet, GMC, Hummer, Isuzu, Oldsmobile, Pontiac, Saab, Saturn, etc.)
Conserva OnStar	Sí
Conserva Avisos Sonoros	Sí (ajustable mediante potenciómetro)
Conserva RAP (Alimentación de Accesorios Retenida)	Sí
Salidas Proporcionadas	12V conmutado, silencio, freno de estacionamiento, VSS (sensor de velocidad), reversa
Soporte para Sistema Amplificado	Diseñado para sistemas amplificados de fábrica, incluido Bose
Arneses Incluidos	Arnés de 14 pines con RCA, arnés de 16 a 24 pines y arnés de 12 pines
Entrada de Audio	RCA (frontal/trasero izquierdo/derecho)
Ajuste de Nivel de Audio	Potenciómetro para nivel de entrada (para evitar distorsión)
Ajuste de Nivel de Avisos	Potenciómetro en el lado del módulo
Ajuste de Volumen de OnStar	Mediante conexión a tierra del cable negro/amarillo (4 niveles)
Dificultad de Instalación	Moderada (requiere cortar/empalmar cables, se recomienda instalación profesional)
Herramientas Requeridas	Herramienta de corte, cinta, crimpadora, conectores (conectores de empalme, caps)
Alimentación	Batería de vehículo 12V (constante y conmutada)
Dimensiones (aproximadamente)	4 x 2 x 1 pulgadas
Peso (aproximadamente)	0.3 lb (150 g)
Advertencias de Seguridad	Desconectar el terminal negativo de la batería; leer las instrucciones; consultar a un técnico si no está seguro

Preguntas frecuentes - GMOS-04 Metra

¿Con qué vehículos es compatible el Metra GMOS-04?

El GMOS-04 es compatible con una amplia gama de vehículos GM 2000-2009, incluidos Buick Allure, Cadillac Escalade, Chevrolet Silverado, GMC Yukon, Hummer H2, Pontiac Grand Prix y muchos otros. Consulte la lista completa de aplicaciones dentro del manual.

¿El GMOS-04 conserva el sistema OnStar de fábrica?

Sí, el GMOS-04 está diseñado para conservar la funcionalidad de OnStar. Cuando se presiona el botón de OnStar, la radio de posventa se silencia y el audio de OnStar se reproduce a través del altavoz frontal izquierdo.

¿Cómo ajusto el nivel de volumen de OnStar?

Localice el cable negro/amarillo que se cortó en el arnés de 16 pines (el aislado). Mientras OnStar habla, conecte ese cable a tierra. Repita para recorrer los 4 niveles de volumen. Una vez configurado, se mantiene hasta que se toque nuevamente. Opcionalmente, instale un interruptor momentáneo.

¿Cómo ajusto el volumen de los avisos si es demasiado alto o demasiado bajo?

Apague el encendido, desconecte los arneses del módulo GMOS-04. Localice el potenciómetro de avisos en el lado izquierdo del módulo. Use un destornillador pequeño de punta plana: gire en sentido horario para disminuir el nivel de avisos, en sentido antihorario para aumentarlo.

¿Cómo soluciono la salida de audio distorsionada?

Si el audio está distorsionado (típicamente con voltaje de pre-salida alto >2V), apague el encendido, desconecte los arneses. Localice el potenciómetro de nivel de audio junto al conector de 14 pines. Gírelo en sentido antihorario para reducir el nivel de entrada al amplificador de fábrica.

¿El GMOS-04 conserva la función RAP (Alimentación de Accesorios Retenida)?

Sí, el GMOS-04 está diseñado para conservar la función RAP, por lo que la radio permanece encendida hasta que se abre una puerta después de apagar el encendido.

¿Se requiere alguna instalación especial para el Corvette 2005-2009?

Sí. Para el Corvette 2005-2009, se requiere un relé. Corte el cable azul/blanco entre el conector Molex de 16 vías y el conector gris de 24 vías, luego conecte el relé como se muestra en el manual: pin 85 al lado de 16 vías, pin 30 al lado de 24 vías, pin 86 a tierra, pin 87 a 12V constante con fusible.

¿Cuál es el propósito del cable azul/blanco en el arnés de 14 pines?

El cable azul/blanco es la salida de encendido amplificado. Conéctelo al cable de encendido AMP de la radio para alimentar el amplificador de fábrica cuando la radio esté encendida.

¿Puedo instalar el GMOS-04 yo mismo?

La instalación requiere cortar y conectar cables, y conocimiento de la electrónica del vehículo. Metra recomienda un técnico certificado MECP. Si no está seguro, consulte a un profesional para evitar daños a los sistemas de seguridad.

¿Qué piezas adicionales necesito si mi radio de posventa no tiene salidas RCA?

Si su radio no tiene salidas RCA, necesitará un convertidor de salida de línea, como la pieza Metra #ALO-648 (se vende por separado), para conectarse a las entradas RCA del GMOS-04.

MANUAL DE USUARIO GMOS-04 Metra

* LEA LA ADVERTENCIA IMPORTANTE DE LA PÁGINA 2 ANTES DE INTENTAR REALIZAR CUALQUIER INSTALACIÓN.

EL GMOS-04 ESTÁ DISEÑADO PARA EL USO CON VEHÍCULOS QUE TIENEN UN SISTEMA AMPLIFICADO DE FÁBRICA, INCLU- IDOS LOS SISTEMAS DE AUDIO BOSE. ADEMÁS DE RETENER EL SISTEMA ONSTAR, EL GMOS-04 TAMBIÉN RETENDRÁ LAS CAMPANILLAS DE ADVERTENCIA QUE SE PIERDEN CUANDO SE RETIRA EL RADIO DE FÁBRICA. EL GMOS-04 TAMBIÉN PROPORCIONARÁ UN CABLE CONMUTADO DE 12 VOLTIOS PARA QUE EL RADIO FUNCIONE CORRECTAMENTE. EL GMOS- 04 AHORA PROPORCIONA SALIDA DE FUNCIÓN SILENCIOSA, FRENO DE ESTACIONAMIENTO, SENSOR DE VELOCIDAD DEL VEHÍCULO (VEHICLE SPEED SENSOR, VSS) Y MARCHA ATRÁS PARA QUE INSTALAR UN RADIO DE NAVEGACIÓN DE POSVENTA SEA MÁS SIMPLE Y DEMORE MENOS TIEMPO.

* VEA LA LISTA DE APLICACIONES EN EL INTERIOR •

HERRAMIENTAS REQUERIDAS PARA LA INSTALACION

• Herramienta de corte • Cinta • Herramienta engarzadora
• Conectores (p. ej., conectores a tope, tapas acampanadas, etc.)

APLICACIONES

BUICK

ALLURE 2005-09

CENTURY 2004-05

LACROSSE 2005-09

RAINIER 2004-07

RENDEZVOUS 2002-07

TERRAZA 2005-08

CADILLAC

ESCALADE 2003-06

ESCALADE EXT 2003-06

CHEVROLET

AVALANCHE 2003-06

CAVALIER 2000-05

CORVETTE 2005-09*

Recomendamos técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).

GMC

ENVOY 2002-09

SAVANA 2003-07

SIERRA 2003-06

SIERRA CLASSIC 2007

YUKON/XL/DENALI 2003-06

HUMMER

H2 2003-07

H3 2006-09

ISUZU

ASCENDER 2003-08

I SERIES 2006-08

OLDSMOBILE

ALERO 2001-04

BRAVADA 2002-04

INTRIGUE 2002

SILHOUETTE 2000-04

PONTIAC

AZTEC 2001-05

GRAND AM 2001-05

GRAND PRIX 2004-08

MONTANA 2000-2005

SUNFIRE 2000-05

SAAB

9-7x 2005-09

SATURN

RELAY 2005-07

Recomendamos técnicos con certificación de la Asociación de Escuelas de Electrónica Móvil (Mobile Electronics Schools Association, MESA).

COMPONENTES DE LA INTERFAZ

• Interfaz de datos GMOS-04
• Arnés de 14 clavijas con conectores RCA
• Arnés de 16 clavijas a arnés GM de 24 clavijas y arnés del sistema Onstar de 12 clavijas

\* ADVERTENCIA IMPORTANTE

ESTE PRODUCTO INCLUYE INSTRUCCIONES DE INSTALACIÓN QUE DEBEN SEGUIRSE CUIDADOSAMENTE. DICHAS INSTRUCCIONES ESTÁN REDACTADAS DANDO POR SUPUESTO QUE EL INSTALADOR ES CAPAZ DE COMPLETAR ESTOS TIPOS DE INSTALACIONES ELECTRÓNICAS. SI TIENE DUDAS RESPECTO DE LO QUE SE LE INDICA QUE HAGA O CREE QUE NO COMPRENDE LAS INSTRUCCIONES COMO PARA COMPLETAR LA INSTALACIÓN EN FORMA ADECUADA Y SEGURA, DEBE CONSULTAR A UN TÉCNICO QUE EFECTIVAMENTE TENGA ESTOS CONOCIMIENTOS Y COMPRENSIÓN. SI NO SIGUE ESTAS INSTRUCCIONES CON CUIDADO Y NO INSTALA LA INTERFAZ COMO SE DESCRIBE, PODRÍA PROVOCAR DAÑOS EN EL VEHÍCULO O EN LOS SISTEMAS DE SEGURIDAD DEL VEHÍCULO. LA INTERFERENCIA CON DETERMINADOS SISTEMAS DE SEGURIDAD TAMBIÉN PODRÍA PROVOCAR DAÑOS A LAS PERSONAS. SI TIENE ALGUNA PREGUNTA AL RESPECTO, LLAME A LA LÍNEA DE AYUDA O A METRA, AL 1-800-221-0932 PARA OBTENER ASISTENCIA.

COMO REALIZAR EL CABLEADO DEL GM05-04

- Importante: Antes de comenzar a realizar cualquiera de los siguientes pasos, desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental.

** Nota: La fuente de alimentación de la ignición de la mayoría de los vehículos GM mantienen el radio encendido hasta que se abre una de las puertas. Esto se denomina retención de alimentación para accesorios (Retained Accessory Power, R.A.P.). El GMOS-04 está diseñado para retener esta característica.

CONEXIONES QUE DEBEN REALIZARSE EN EL ARNÉS GRIS DE 24 CLAVIJAS:

1. Conecte el cable amarillo al cable de la batería de 12 V o al cable de memoria del radio.
2. Conecte el cable negro al cable de conexión a tierra del radio.
3. Conecte el cable naranja al cable de iluminación del radio. Si este cable no está presente, encinte el cable.
4. Conecte el cable naranja/blanco al cable del atenuador del radio. Si este cable no está presente, encinte el cable.

Vea la página 3 para obtener instrucciones especiales "ÚNICAMENTE PARA LOS MODELOS CORVETTE 2005-2009".

Continuación de la página 2

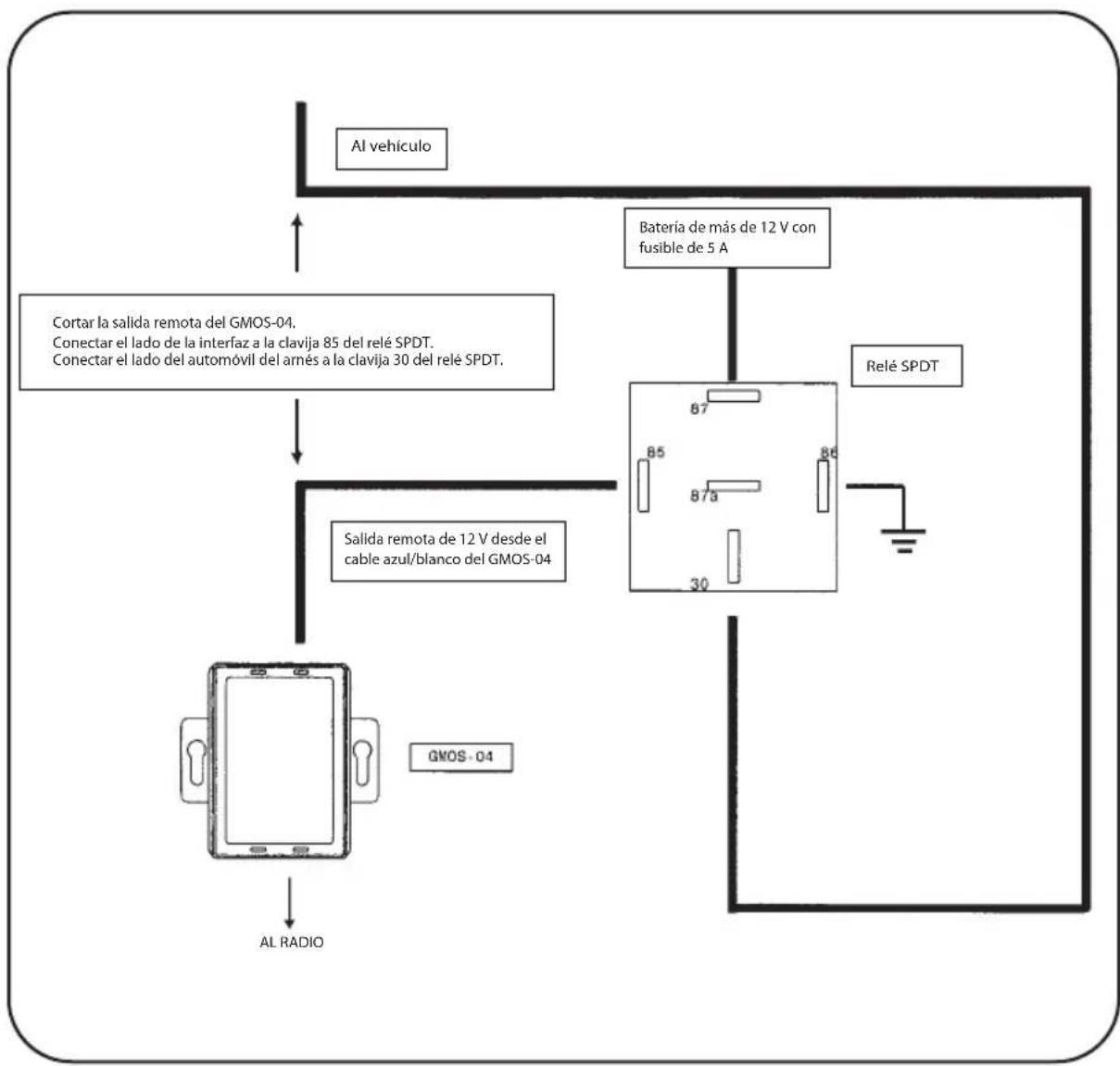

UNICAMENTE PARA LOS MODELOS CORVETTE 2005-2009

1. En los modelos Corvette 2005-2009, se requiere un relé. Deberá cortar el cable azul/blanco por la mitad, entre el conector de 16 vías Molex y el conector gris de 24 vías.

2. Conecte el cable azul/blanco que proviene del conector Molex de 16 vías hasta la clavija 85 del relé.

3. Conecte el cable azul/blanco que proviene desde el conector de 24 vías hasta la clavija 30 del relé.
4. Conecte la clavija 86 del relé a tierra.
5. Conecte la clavija 87 del relé al cable constante de 12 voltios con fusible. Usando cinta o un cable, sujete firmemente el relé para que no se mueva en el tablero.

Cuando termine, enchufe el arnés de 16 clavijas en el GMOS-04.

CONEXIONES QUE DEBEN REALIZARSE EN EL

ARNÉS DE 14 CLAVIJAS

1. Conecte el cable azul/blanco al cable de encendido del AMP. del radio.
2. Conecte el cable rojo al cable de ignición o al cable para accesorios del radio.
3. Conecte los cables RCA a las salidas RCA del radio. Si no hay salidas RCA disponibles, use el convertidor de salida de línea de Metra, pieza n.° ALO-648 (SE VENDE POR SEPARADO).
4. El conector RCA blanco va a la salida RCA delantera izquierda del radio.
5. El conector RCA gris va a la salida RCA delantera derecha del radio.
6. El conector RCA verde va a la salida RCA trasera izquierda del radio.
7. El conector RCA púrpura va a la salida RCA trasera derecha del radio.

Los siguientes cables del arnés de 14 clavijas son para los radios de posventa que tienen navegación incorporada:

1. Conecte el cable marrón al cable de función silenciosa del radio de posventa.
2. Conecte el cable verde al cable del freno de estacionamiento del radio de posventa.
3. Conecte el cable azul/rosa al cable del sensor de velocidad del vehículo (VSS) del radio de posventa.
4. Conecte el cable verde/púrpura al cable de marcha atrás del radio de posventa.

- Cuando termine, enchufe el arnés de 14 clavijas en el GMOS-04.

COMO INSTALAR EL GMOS-04

1. Cuando termine de realizar todas las conexiones al radio de posventa, enchufe el conector de 24 clavijas y el conector de 12 clavijas en los arneses de cableado correspondientes del vehículo.
2. Vuelva a conectar el terminal negativo de la batería.
3. Haga funcionar la llave encendiendo la ignición, luego apagándola y, después, encendiéndola nuevamente para probar el radio.

COMO PROBAR EL GMOS-04

1. Encienda la ignición; luego, encienda el radio para verificar que funcione. Compruebe que los controles de balance y debilitación funcionen de manera adecuada. Si los controles están al revés, compruebe si los conectores RCA están en el lugar correcto.
2. Presione el botón del sistema Onstar para verificar que el sistema Onstar esté funcionando. El radio se apagará y el sistema Onstar se escuchará a través del altavoz delantero izquierdo. Apague el sistema Onstar y el radio se volverá a encender.

AJUSTE DE NIVEL DEL SISTEMA ONSTAR

Para ajustar el nivel de volumen del sistema Onstar, busque el cable negro/amarillo que cortó en el arnés de 16 clavijas; para ello, utilizará el cable negro/amarillo que se encuentra solo, sin otro cable. Presione el botón azul del sistema Onstar; mientras la voz esté hablando, encinte el cable negro/amarillo a tierra. Hay 4 configuraciones de volumen para el sistema Onstar; una vez que se alcance la 4.a configuración y se encinte el cable negro/amarillo a tierra, este regresará automáticamente a la primera configuración de volumen. Una vez que el volumen esté configurado, permanecerá en ese volumen hasta que el cable negro/amarillo se encinte a tierra nuevamente. Esto puede configurarse durante la instalación y, luego, no modificarse. Si se desea que el usuario realice ajustes, puede agregarse un interruptor de contacto momentáneo (se vende por separado). Conecte un terminal del interruptor a tierra y el otro terminal al cable negro/amarillo. El volumen cambiará un nivel cada vez que presione el interruptor.

DETECCIÓN DE FALLAS:

Campanilla demasiado fuerte/suave:

En algunos casos, el volumen de la campanilla está demasiado fuerte o demasiado suave.

Para resolverlo, siga estos pasos:

1. Asegúrese de que la ignición esté en la posición "off" (apagado).
2. Desconecte los arneses para cables de 14 clavijas y de 16 clavijas del GMOS-04.

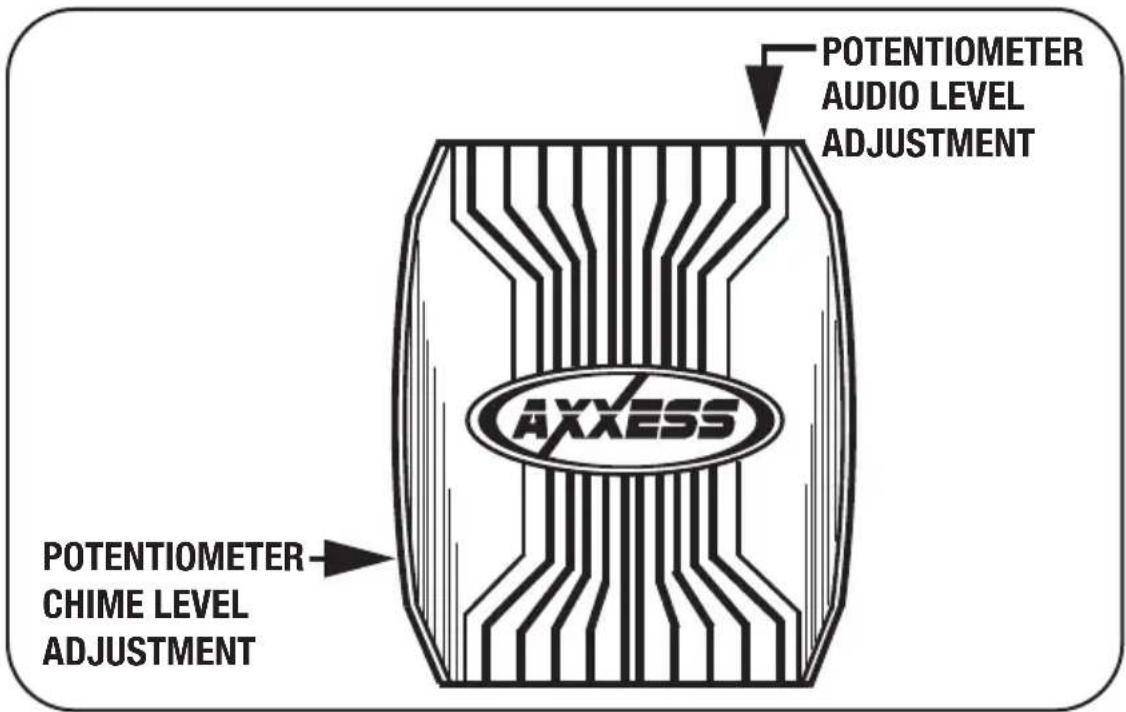

3. Ubique el potenciómetro que se encuentra del lado izquierdo del módulo: este el potenciómetro de la campanilla.
4. Con un destornillador pequeño de cabeza plana, gire el potenciómetro en sentido de las agujas del reloj, a fin de disminuir el nivel de la campanilla; girar el potenciómetro en sentido contrario a las agujas del reloj aumentará el nivel de la campanilla.

Al utilizar el GMOS-04 con un radio que tenga un alto voltaje de presalida, generalmente superior a 2 voltios, la señal de audio puede distorsionarse.

Para resolverlo, siga estos pasos:

1. Asegúrese de que la ignición esté en la posición "off" (apagado).
2. Desconecte los arneses para cables de 14 clavijas y de 16 clavijas del GMOS-04.
3. Ubique el potenciómetro junto al conector de 14 clavijas que se encuentra en el extremo del GMOS-04.
4. Con un destornillador pequeño de cabeza plana, gire el potenciómetro en sentido contrario a las agujas del reloj para bajar el nivel de entrada que va al amplificador de fábrica.

INSTRUCCIONES DEL GMOS-04
