Tipo de producto	Kit adaptador de altavoces
Marca	Metra
Modelo	82-9601
Compatibilidad	Modelos Harley-Davidson FL 1998-2013 (FLH batwing, Roadglide nariz de tiburón)
Tamaño del altavoz	Altavoces de posventa de 6.5" a 6.75"
Componentes incluidos	2 adaptadores de altavoz, 6 tornillos (#8 x 1" cabeza plana Phillips)
Herramientas necesarias	Herramienta para quitar paneles, destornillador Phillips, llave de vaso (T-25, T-27, 6mm o 3/16 hexagonal)
Ubicación de montaje	Ubicaciones originales de los altavoces en el carenado
Complejidad de instalación	Moderada (requiere desmontaje del carenado)
Desconexión de batería	Recomendada antes de la instalación
Material	Adaptadores de plástico, tornillos de acero
Peso aproximado	0.5 libras (0.23 kg)
Dimensiones (cada adaptador)	Aprox. 6.75" de diámetro
Color	Negro (típico)
Propósito	Montar altavoces de posventa en ubicaciones originales
Notas adicionales	Siga las instrucciones detalladas de instalación; el desmontaje varía según el tipo de carenado

Preguntas frecuentes - 82-9601 Metra

¿Qué modelos de motocicletas son compatibles con el Metra 82-9601?

El kit está diseñado para modelos Harley-Davidson FL de 1998-2013, específicamente modelos con carenado FLH batwing y carenado Roadglide nariz de tiburón.

¿Qué tamaño de altavoces puedo usar con este adaptador?

El adaptador se adapta a altavoces de posventa con un diámetro de 6.5" a 6.75".

¿Necesito herramientas especiales para la instalación?

Sí, necesitará una herramienta para quitar paneles, un destornillador Phillips y una llave de vaso con puntas T-25, T-27, 6mm o 3/16 hexagonales.

¿Debo desconectar la batería antes de la instalación?

Sí, Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación para evitar problemas eléctricos.

¿Cómo desmonto el carenado FLH batwing?

Retire los pernos Torx T-27 de debajo de los espejos, bordes exteriores del carenado interior cerca de los tubos de la horquilla y el borde inferior del parabrisas. Luego levante el carenado exterior y desconecte el faro.

¿Cómo desmonto el carenado Roadglide nariz de tiburón?

Afloje los seis pernos Torx T-25 en los lados izquierdo y derecho del carenado interior, luego retire las tuercas de mariposa que sujetan las señales de giro y levante el carenado después de desconectar los faros.

¿Cómo monto el adaptador de altavoz?

Use tres de los tornillos proporcionados para montar el adaptador en el carenado interior. Para los modelos FLH, la cuarta ubicación del tornillo inferior no se usa. Para Roadglide, gire el adaptador para que las muescas eviten los postes de montaje originales y las partes planas queden hacia afuera.

¿Puedo usar este kit en otras marcas de motocicletas?

No, el Metra 82-9601 está diseñado específicamente para modelos Harley-Davidson FL 1998-2013 con carenados específicos. Puede que no se ajuste a otras marcas o modelos.

¿Qué sucede si las muescas del adaptador golpean los postes de montaje originales?

En los modelos Roadglide, gire el adaptador hasta que las muescas no golpeen los postes de montaje originales. El adaptador debe tener partes planas orientadas hacia el borde exterior del carenado.

¿Dónde puedo encontrar más ayuda para la instalación?

Consulte el manual incluido o visite el sitio web de Metra. Además, Metra recomienda técnicos certificados MECP para instalaciones complejas.

MANUAL DE USUARIO 82-9601 Metra

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 82-9601

APLICACIONES

Harley-Davidson 1998-2013

(Modelos FL con carenados)

82-9601

CARACTERÍSTICAS DEL KIT

- Monta bocinas de 6.5" a 6.75" de mercado secundario en los lugares de las bocinas de fábrica.

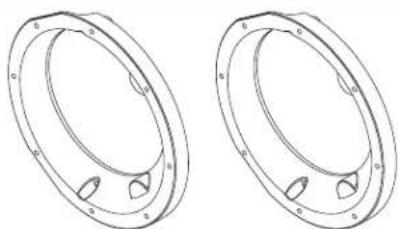

- A) (2) adaptadores de bocinas • B) (6) tornillos Phillips de cabeza troncocónica #8 x 1"

A

HERRAMIENTAS REQUERIDAS

- Herramienta para quitar paneles • Destornillador Phillips • Llave de tubo (T-25, T-27, 6 mm, 3/16 hex)

Indice

Desensamble del carenado

• Harley-Davidson Modelos FLH/alam de murciélago ... 1998-2013 ....2-3
• Harley-Davidson Modelos Roadglide/Sharknose ... 1998-2013 ....4-5

Ensamble del kit 6

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

Nota: Remitase a las instrucciones incluidas con el radio de posventa.

82-9601

Desensamble del carenado

Modelos FLH/alas de murciélago

1. Cubierta de la salpicadera delantera

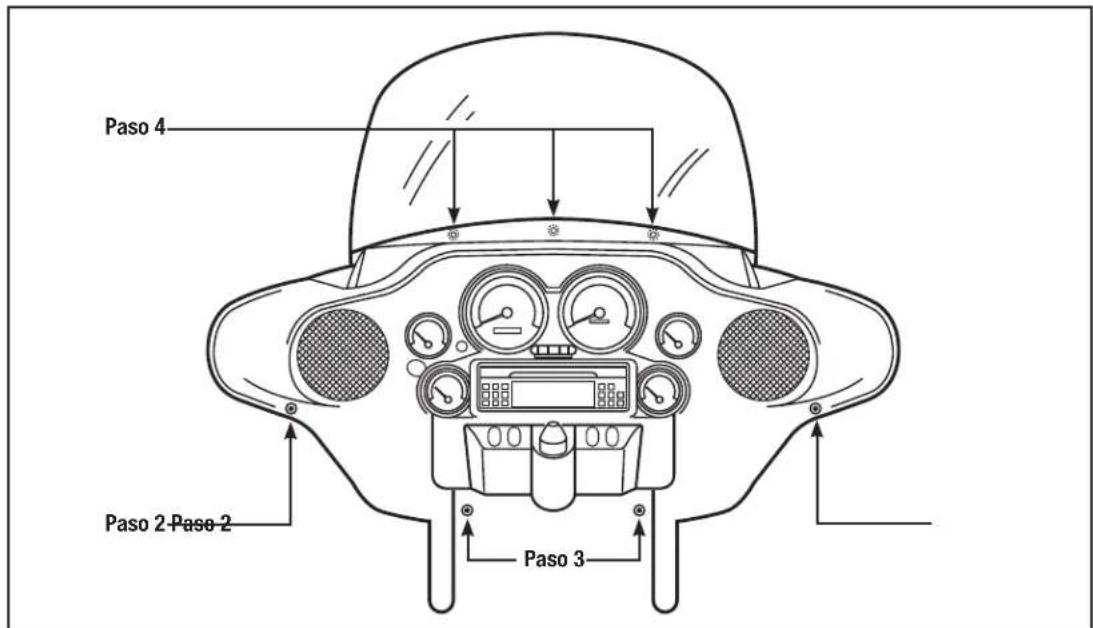

2. Retire (2) pernos T-27 Torx del carenado interior (abajo de los espejos). (Figura A, paso 2)
3. Retire (2) pernos T-27 Torx de los bordes del carenado interior cerca de los tubos de horquilla (orientado hacia el frente) (Figura A, paso 3)
4. Retire (3) pernos T-27 Torx del borde inferior del parabrisas. (Figura A, paso 4)

NOTA: El parabrisas y el carenado estarán flojos después de retirar estos tornillos. Tenga mucho cuidado de no dañar el carenado o el parabrisas.

1. Retire el parabrisas teniendo en cuenta que el carenado exterior está suelto.

Continúa en la página siguiente

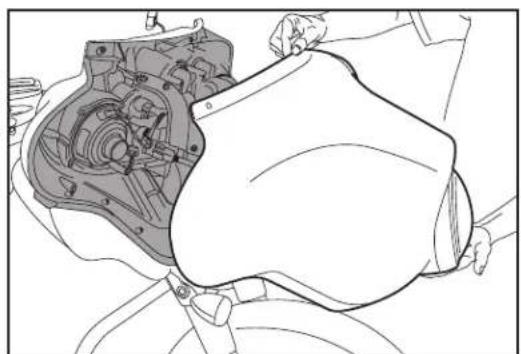

1. Levante y desconecte el faro delantero para retirar el carenado exterior. (Figura B)
2. Desatornille el perno y retire los soportes de apoyo del carenado interior en cada lado (tornillos Allen 3/16" y T-25 Torx).

Tenga en cuenta de que el tornillo Torx también es un tornillo que se comparte con las bocinas.

(Figura C)

1. Retire los tornillos restantes de la bocina y la bocina.

Continúe kit de montaje

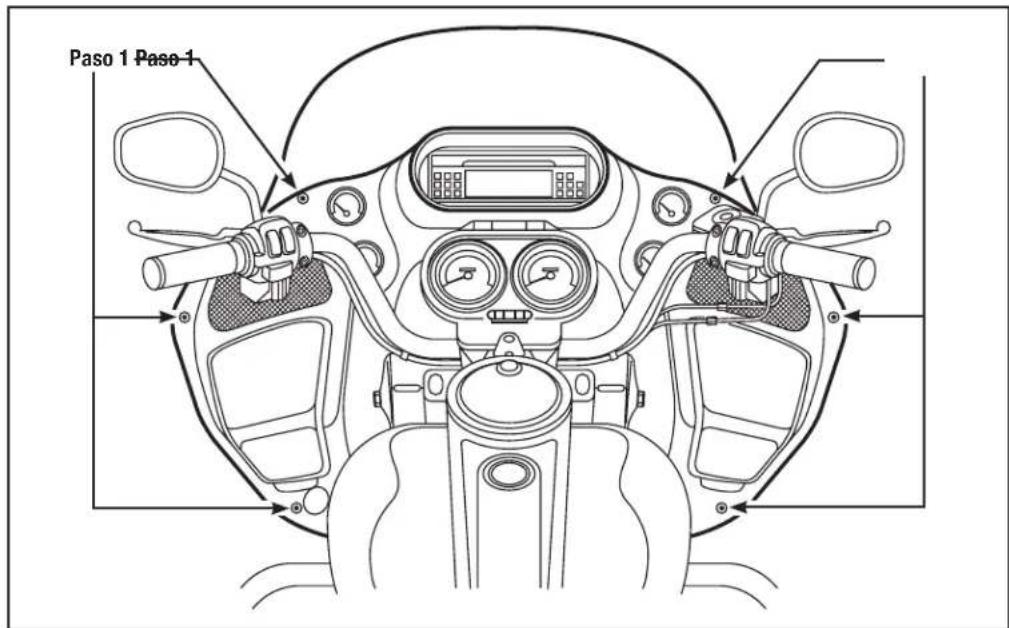

1. Afloje (6) pernos T-25 Torx de la parte inferior, media y superior del lado derecho e izquierdo del carenado interior. (Figura A)

Continúa en la página siguiente

(Figura A)

82-9601

Desensamble del carenado

Modelos Roadglide/Sharknose (cont.)

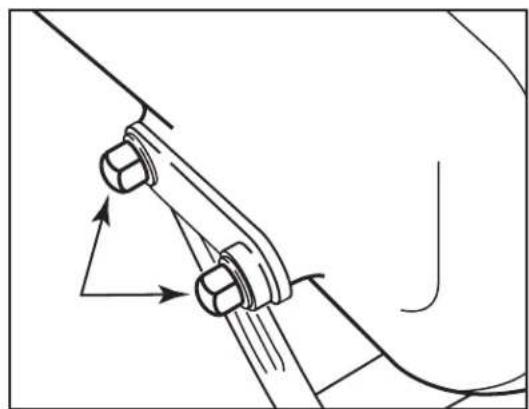

1. Use una llave de cubo de 1/2" para retirar las (2) tuercas ciegas que sostienen cada señal direccional en el carenado inferior. Deje colgando las señales direcciones. (Figura B)
2. Levante el carenado, desconecte los faros delanteros y retírelos.
3. Retire los tornillos de la bocina y la bocina.

Continúe kit de montaje

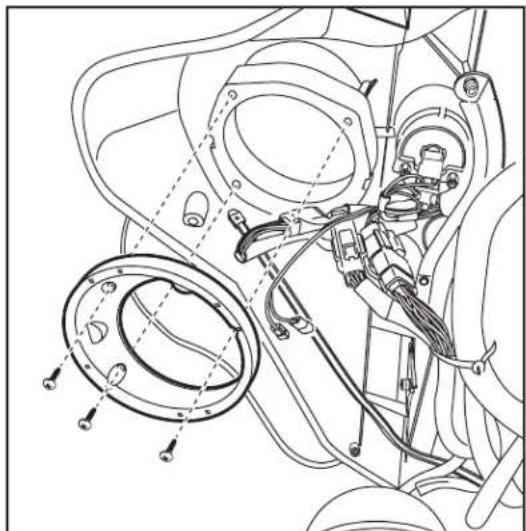

1. Use 3 de los tornillos que vienen en la tornillería, monte el adaptador de bocina en el carenado interior. Los lugares del 4o tornillo inferior interior no se usan en los modelos FLH/ala de murciélago. Para los modelos Road Glide, gire el adaptador hasta que las muescas en él no golpeen con los postes de montaje de fábrica y las partes planas externas del adaptador estén orientadas hacia el borde exterior del carenado. (Figura A)

2. Monte la nueva bocina con la tornillería suministrada con las bocinas. (Figure B)

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 82-9601

EL CONOCIMIENTO ES PODER Mejore sus habilidades de instalación y fabricación inscribiendose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registresa en www.installarinsitute.com o llame al 800-354-6782 para obtener más información y avanca hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
