CEP-12 - Amoladora Truper - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato CEP-12 Truper en formato PDF.
| Tipo de producto | Cepilladora Portátil |
| Marca | Truper |
| Modelo | CEP-12 |
| Código | 16240 |
| Dimensiones (L x A x Al) | 22.8" x 27" x 18.2" |
| Peso | 68 libras |
| Voltaje | 127 V~ |
| Frecuencia | 60 Hz |
| Corriente | 15 A |
| Potencia | 2 1/4 HP |
| Velocidad de Avance | 26.2 pies/min |
| Profundidad Máxima de Corte | 1/8" |
| Longitud Mínima de la Pieza | 5" |
| Ancho Máximo de la Pieza | 12-1/2" |
| Rango de Grosor de la Pieza | 0.2" - 6" |
| Ciclo de Trabajo | 120 min trabajo / 30 min descanso, máx. 6 hrs diarias |
| Clase de Aislamiento | Clase I |
| Aislamiento Térmico del Devanado del Motor | Clase B |
| Tipo de Sujeción del Cable de Alimentación | Tipo "Y" |
| Cable de Extensión Recomendado (0-49 pies) | 14 AWG, 3 conductores con conexión a tierra |
| Ajuste del Cabezal de Corte | 0.05" por paso de diente de engranaje |
| Reemplazo de Cuchillas | Ambas cuchillas simultáneamente, altura ajustada a 1/16" usando calibre |
| Características de Seguridad | Interruptor con llave de seguridad extraíble, protección contra sobrecarga |
| Accesorios Incluidos | Protector antiastillas, extensiones de mesa, calibre de altura de cuchilla |
| Garantía | 1 año |
Preguntas frecuentes - CEP-12 Truper
Preguntas de los usuarios sobre CEP-12 Truper
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Amoladora en formato PDF gratis! Encuentra tus instrucciones CEP-12 - Truper y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CEP-12 de la marca Truper.

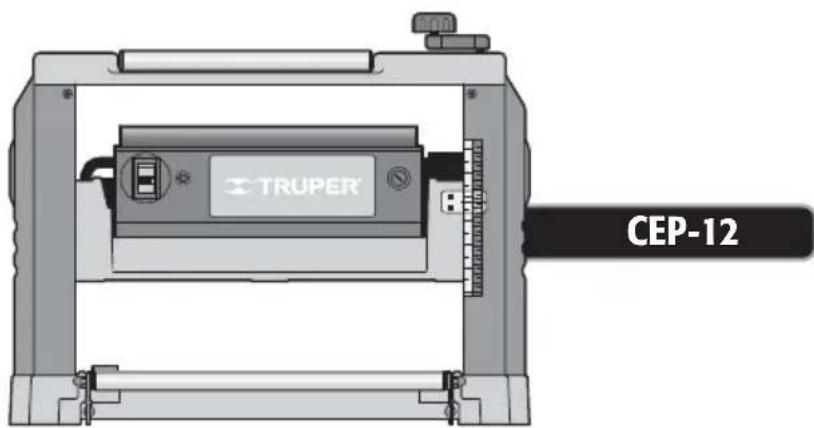

MANUAL DE USUARIO CEP-12 Truper
Este Instructivo es para:
Modelo Código
CEP-12
16240
Especificaciones técnicas 3
Requerimientos eléctricos....3
Advertencias generales de seguridad para herramientas eléctricas.
Advertencias de Seguridad para uso de cepillos eléctricos.

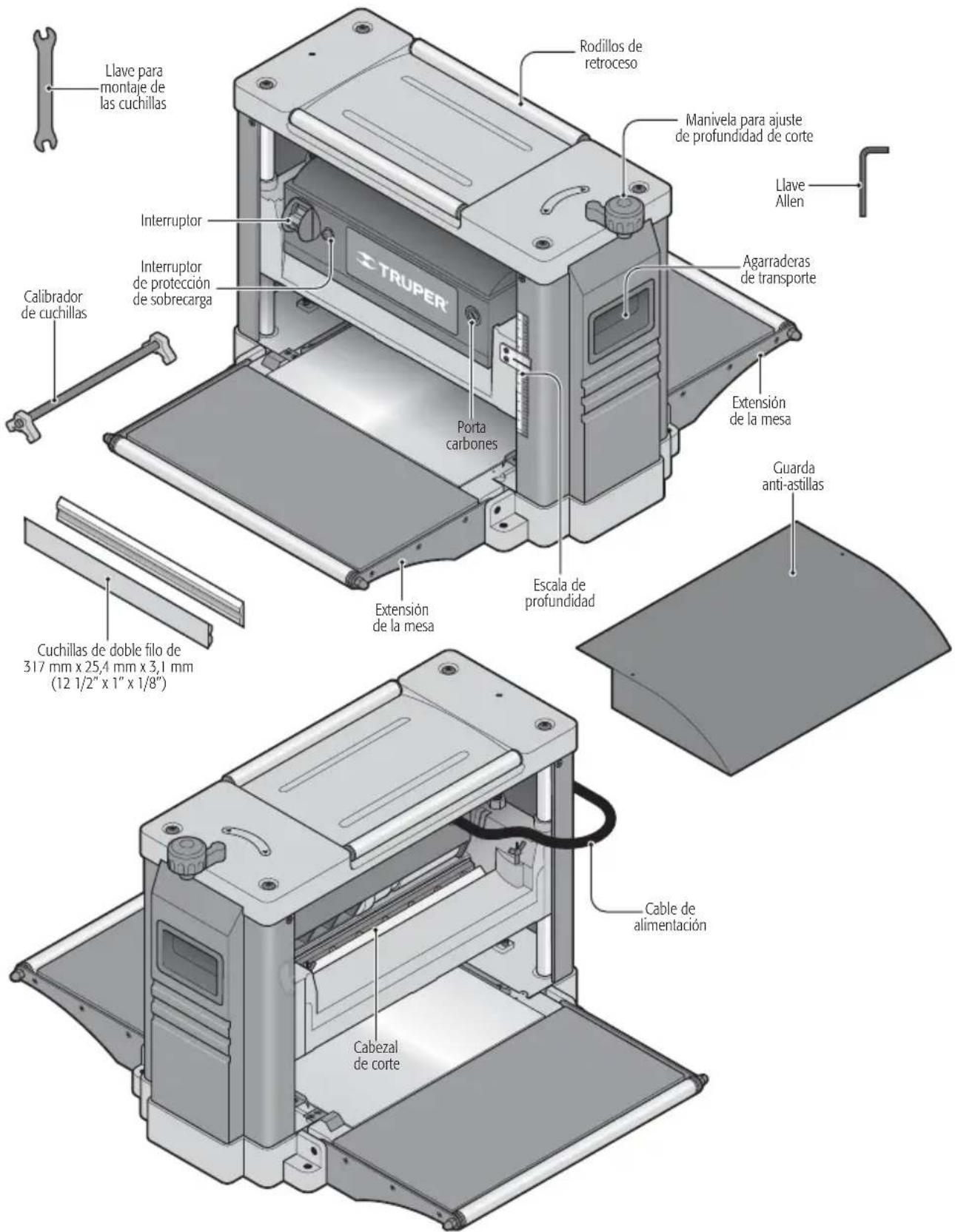

Partes 6
Ensamble 7
Ajustes 8
Puesta en marcha 9
Mantenimiento....11
Solución de problemas....12
Notas 13
Centros de Servicio Autorizados 15
Póliza de Garantía 16
ATENCIÓN
Para poder sacar el máximo provecho de la herramienta, alargar su vida útil, hacer válida la garantía en caso de ser necesario y evitar riesgos o lesiones graves, es fundamental leer este Instructivo por completo antes de usar la herramienta.
Guarde este Instructivo para futuras referencias.
Los gráficos de este Instructivo son para referencia, pueden variar del aspecto real de la herramienta.
CEP-12
| Código | 16240 |
| Descripción | Cepillo portátil |
| Medidas Peso | 580 mm (22,8") x 690 mm (27") x 463 mm (18,2") 31 kg (68 lbs) |
| Tensión | 127 V ~ |
| Frecuencia | 60 Hz |
| Corriente | 15 A |
| Potencia | 1600 W |
| Velocidad de conta | |
| Ciclo de trabajo | 120 min de trabajo por 30 min de descanso. Máximo 6 horas diarias. |
| Conductores | 14 AWG x 3C con temperatura de aislamiento de 105 °C |
| Aislamiento | Clase I |
El cable de alimentación tiene sujeta-cables tipo: Y
La clase de construcción de la herramienta es: Aislamiento básico.
La clase de aislamiento térmico de los devanados del motor: Clase B
ADVERTENCIA Si el cable de alimentación se daña, éste debe ser reemplazado por el fabricante o Centro de Servicio
Autorizado TRUPER, do el fin de evitar algún riesgo de descarga o accidente considerable.
La construcción del aislamiento eléctrico de esta herramienta es alterado por salpicaduras o derramamiento de líquidos durante su operación. No la exponga a la lluvia, líquidos y/o humedad.
ADVERTENCIA Antes de obtener acceso a las terminales, todos los circuitos de alimentación deben ser desconectados.
Requerimientos eléctricos
ADVERTENCIA La herramienta debe ser conectada a tierra mientras esté en uso para evitar una descarga eléctrica.
- Enchufe la clavija dentro de un contacto o enchufe apropiadamente aterrizado como se muestra en el ejemplo A. No todos los contactos o enchufes están propiamente aterrizados, si no está seguro verifique con un eléctrico calificado.
- Si el contacto que planea usar para su herramienta es de 2 polos (2 orificios), NO REMUEVA O ALTERE EL CONDUCTOR DE TIERRA DE SU CLAVIJA POR NINGÚN MOTIVO. Utilice un adaptador temporal como se muestra en el ejemplo B y siempre conecte la oreja del conductor de tierra como se indica.
ATENCIÓN Al usar un cable de extensión, asegúrese de usar el calibre suficiente para transportar la corriente que consumirá su herramienta. Un cable de un calibre inferior ocasionará caídas de tensión en la línea, teniendo como resultado pérdida de potencia y sobrecalentamiento del motor. La siguiente tabla muestra el tamaño correcto que debe usarse dependiendo de la longitud del
cable y de la capacidad de amperes indicada en la placa de datos de la herramienta. Si tiene dudas use el siguiente calibre más alto.
Capacidad en Amperes
| de 0 A hasta 10 A |
| de 10 A hasta 13 A |
| de 13 A hasta 15 A |
| de 15 A hasta 20 A |
Número de conductores
| 3 (uno a tierra) |
Calibre de extensión
| de 1,8 m a 15 m | mayor de 15 m |
| 18 AWG | 16 AWG |
| 16 AWG | 14 AWG |
| 14 AWG | 12 AWG |
| 8 AWG | 6 AWG |
ADVERTENCIA Al operar herramientas eléctricas en exteriores, utilice una extensión aterrizada marcada como "Uso exterior" marca VOLTECK. Estas extensiones son especiales para el uso en exteriores y reducen el riesgo de sufrir una descarga eléctrica.
¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias.
Área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas y obscuras son propensas a accidentes.
No maneje la herramienta en ambientes explosivos, como en presencia de líquido, gas o polvo inflamables.
Las herramientas eléctricas producen chispas que pueden encender material inflamable.
Mantenga alejados a los niños y curiosos cuando opere la herramienta.
Las distracciones pueden hacer que pierda el control.
Seguridad eléctrica
La clavija de la herramienta debe coincidir con el tomacorriente. Nunca modifique una clavija. No use ningún tipo de adaptador para clavijas de herramientas puestas a tierra.
Clavijas modificadas y enchufes diferentes aumentan el riesgo de choque eléctrico.
Evite el contacto del cuerpo con superficies puestas a tierra como tuberías, radiadores, cocinas eléctricas y refrigeradores.
Hay un mayor riesgo de choque eléctrico si el cuerpo está puesto a tierra.
No exponga la herramienta a la lluvia o condiciones de humedad.
El agua que ingresa en la herramienta aumenta el riesgo de choque eléctrico.
No fuerce el cable. Nunca use el cable para transportar, levantar o desconectar la herramienta. Mantenga el cable lejos del calor, aceite, orillas afiladas o piezas en movimiento.
Los cables dañados o enredados aumentan el riesgo de choque eléctrico.
Cuando maneje una herramienta en exteriores, use una extensión especial para uso en exteriores.
El uso de una extensión adecuada para exteriores reduce el riesgo de choque eléctrico.
Si el uso de la herramienta en un lugar húmedo es inevitable, use una alimentación protegida por un interruptor de circuito de falla a tierra (GFCI).
El uso de un GFCI reduce el riesgo de choque eléctrico.
Seguridad personal
Esté alerta, vigile lo que está haciendo y use el sentido común cuando maneje una herramienta. No la use si está cansado o bajo la influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja la herramienta puede causar un daño personal.
Use equipo de seguridad. Use siempre protección para los ojos.
El uso de equipo de seguridad como lentes de seguridad, mascarilla antipolvo, zapatos antideslizantes, casco y protección para los oidos en condiciones apropiadas, reduce de manera significativa los daños personales.
Evite arranques accidentales. Asegúrese de que el interruptor está en posición "apagado" antes de conectar a la fuente de alimentación y/o a la batería o transportar la herramienta.
Transportar herramientas eléctricas con el dedo sobre el interruptor o conectar herramientas eléctricas que tienen el interruptor en posición de "encendido" puede causar accidentes.
Retire cualquier llave o herramienta de ajuste antes de arrancar la herramienta eléctrica.
Las llaves o herramientas que quedan en las partes rotativas de la herramienta pueden causar un daño personal.
No sobrepase su campo de acción. Mantenga ambos pies bien asentados sobre el suelo y conserve el equilibrio en todo momento.
Esto permite un mejor control de la herramienta en situaciones inesperadas.
Vista adecuadamente. No vista ropa suelta o joyas. Mantenga su pelo, su ropa y guantes alejados de las piezas en movimiento.
La ropa o el pelo sueltos o las joyas pueden quedar atrapados en las piezas en movimiento.
En caso de contar con dispositivos de extracción y recolección de polvo conectados a la herramienta, verifique sus conexiones y úselos correctamente.
El uso de estos dispositivos reduce los riesgos relacionados con el polvo.
Uso y cuidados de la herramienta
No fuerce la herramienta. Use la herramienta adecuada para el trabajo a realizar.
La herramienta adecuada hace un trabajo mejor y más seguro cuando se usa al ritmo para el que fue diseñada.
No use la herramienta si el interruptor no funciona.
Cualquier herramienta eléctrica que no pueda encenderse o apagarse es peligrosa y debe repararse antes de ser operada.
Desconecte la herramienta de la fuente de alimentación y/o de la batería antes de efectuar cualquier ajuste, cambiar accesorios o almacenarla.
Estas medidas reducen el riesgo de arrancar la herramienta accidentalmente.
Almacene las herramientas fuera del alcance de los niños y no permita su manejo por personas no familiarizadas con las herramientas o con las instrucciones.
Las herramientas eléctricas son peligrosas en manos no entrenadas.
Déle mantenimiento a la herramienta. Compruebe que las partes móviles no estén desalineadas o trabadas, que no haya piezas rotas u otras condiciones que puedan afectar su operación. Repare cualquier daño antes de usar la herramienta.
Muchos accidentes son causados por el escaso mantenimiento de las herramientas.
Mantenga los accesorios de corte afilados y limpios.
Los accesorios de corte en buenas condiciones son menos probables de trabarse y más fáciles de controlar.
Use la herramienta, sus componentes y accesorios de acuerdo con estas instrucciones y de la manera prevista para el tipo de herramienta, en condiciones de trabajo adecuadas.
El uso de la herramienta para aplicaciones diferentes para las que está diseñada podría causar una situación de peligro.
Servicio
Repare la herramienta en un Centro de Servicio Autorizado
TRUPER usando sólo piezas de repuesto idénticas.
Para mantener la seguridad de la herramienta.
La máquina no debe de ser utilizada por niños ni por personas con capacidades físicas, sensoriales o mentales reducidas; tampoco por personas sin experiencia o conocimientos en su uso, a menos que estén supervisadas por una persona responsable de su seguridad o reciban instrucciones previas sobre el uso de la máquina.
Los niños deben de estar bajo supervisión para asegurarse de que no jueguen con la máquina. Se debe de mantener una estricta supervisión si niños o personas discapacitadas llegan a utilizar cualquier tipo de aparato electrodoméstico o estén cerca de él.
Antes de operar la herramienta
- Desenrolle por completo el cable de extensión para evitar un sobrecalentamiento potencial.
- Asegúrese de que la tensión de la toma de corriente sea igual a la tensión nominal descrita en la placa del equipo.
ATENCIÓN • Retire del lugar de trabajo trapos, ropa, cables, cuerdas, o cualquier cosa que pueda ser atrapada por las cuchillas del cepillo.
ADVERTENCIA • Retire clavos, tornillos o cualquier objeto de la pieza de trabajo. Estos dañarían las cuchillas y la herramienta. Además, podrían representar un peligro para su seguridad.
ATENCIÓN hillas son filosas y pueden fácilmente provocarle una herida. Tenga cuidado cuando maneje las cuchillas y cuando ensamble el cabezal de corte.
ATENCIÓN • Antes de iniciar cualquier trabajo, asegúrese de que los tornillos de instalación de las cuchillas estén bien apretados.
- Antes de operar la herramienta enciéndala y deje que funcione unos momentos. Vea si hay vibraciones que indiquen una mala instalación o una cuchilla mal balanceada.
- Asegúrese de que las cuchillas están correctamente montadas como se describe en las instrucciones.
Mientras opera la herramienta
ATENCIÓN • Sujete la pieza de trabajo firmemente con ambas manos y manténgalas lejos del cabezal de corte.
- No fuerce la pieza en la máquina. Permita que el cepillo tome la velocidad de alimentación correcta.
- Verifique los rodillos de alimentación ocasionalmente para asegurarse de que las astillas de madera y rebabas no estén alojadas en sus componentes. Si los rodamientos no asientan firmemente, los rodillos de alimentación no mantendrán firmemente la pieza contra la cama, ocasionando que se regrese.
ADVERTENCIA • Cepille solamente piezas de madera.
- Use madera sólida, sin nudos sueltos y tan pocos nudos firmes como sea posible.
- Nunca se pare directamente en la salida o la entrada de la pieza. Siempre párese a un lado de la máquina.
ATENCIÓN • Asegúrese de que las cuchillas no estén en contacto con la pieza de trabajo al encender la máquina.
- Antes de cortar, espere a que las cuchillas alcancen su máxima velocidad.
ATENCIÓN • Nunca deje la herramienta encendida sin supervisión.
- Después de periodos prolongados de funcionamiento, las partes metálicas pueden estar muy calientes.
- Siempre que sea posible, use un sistema de extractor de polvo.
Después de operar la herramienta
- Antes de intentar cualquier ajuste, apague la herramienta y espere a que las cuchillas se detengan por completo.
PELIGRO • Nunca intente sacar piezas atoradas en el cabezal de corte con las manos. Para quitarlos apague y desconecte la herramienta, utilice un palo para quitar las virutas. - Cuando sea necesario cambie las dos cuchillas al mismo tiempo. De lo contrario, el desequilibrio resultante causará vibraciones y acortaría la vida útil de las cuchillas y de la herramienta. Maneje las cuchillas con mucho cuidado.
Ensamble
Para fijar el cepillo a una superficie
- El cepillo debe montarse en una superficie plana, nivelada, estable y que soporte el peso del cepillo junto con las piezas de trabajo.
- El cepillo debe asegurarse a esta superficie por medio de cuatro tornillos Allen M8 x 51 mm
- En caso de que el cepillo no se monte en una base se sugiere montarlo sobre dos piezas de madera para asegurar su estabilidad.
Orificios para los tornillos con barrenos en la base
TRUPER®

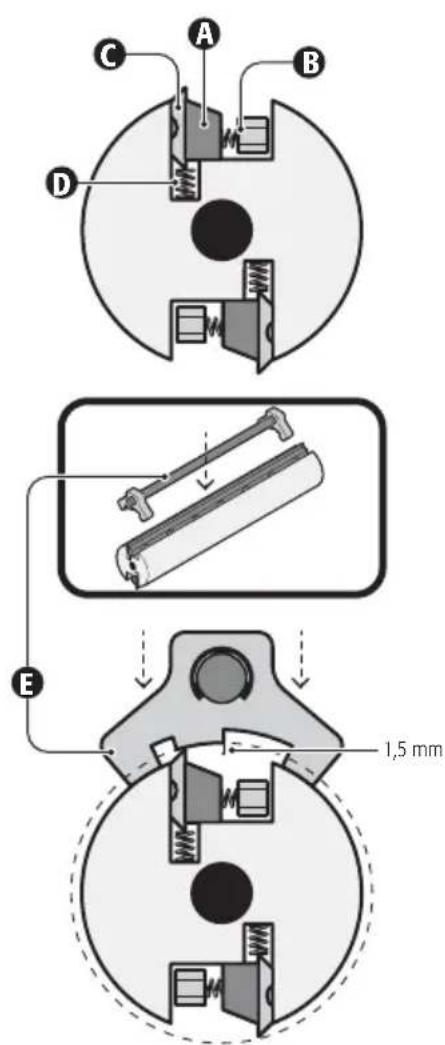

Reemplazo y montaje de las cuchillas
ATENCIÓN • Utilice guantes de seguridad para manipular el cabezal de corte y las cuchillas para así evitar cortes y laceraciones en sus manos.
- Para cambiar unas cuchillas gastadas ubique el cabezal de corte y gírelo manualmente hasta que tenga acceso a una de las cuchillas. Para realizar esta operación la guarda anti-astillas no debe estar montada.
- Afloje la barra de bloqueo (A) girando en el sentido de las manecillas del reloj los tornillos de sujeción (B). Las cuchillas (C) asientan contra el resorte (D) y serán expulsadas cuando la barra de bloqueo sea aflojada.
- Retire la cuchilla y dele la vuelta para que el filo que hacía contacto con el resorte quede hacia afuera del cabezal de corte. Si ambos filos de la cuchilla están dañados instale una cuchilla nueva.
- Para montar de nuevo la cuchilla en el cabezal de corte, fije la barra de bloqueo (A) en la ranura del cabezal de corte.
- Inserte la cuchilla en la ranura para que haga contacto con los resortes (D) y gire los tornillos en sentido opuesto a las manecillas del reloj sin apretarlos del todo. Asegúrese de que la cuchilla esté orientada en la dirección correcta como se muestra en la imagen.
- Ajuste la altura de la cuchilla a 1,5 mm por medio del calibrador (E), colocando sus dos bases firmemente en el cilindro del cabezal de corte y haciendo contacto con la cuchilla. El calibrador empujará la cuchilla hacia los resortes a la altura adecuada. Apriete firmemente los tornillos para asegurar la cuchilla en su lugar y evitar accidentes.
ATENCIÓN • La altura de la cuchilla debe ser calibrada cada vez que se retire por cualquier motivo. ATENCIÓN • El filo de la cuchilla es muy delicado. Tenga cuidado de no dañarlas con el calibrador.
- Asegúrese de colocar de nuevo la guarda contra astillas después de que las cuchillas sean instaladas.
Montaje de la guarda anti-astillas
- La guarda anti-astillas se monta en la parte posterior del cepillo y se fija con las tuercas de mariposa.
Ajuste de las extensiones de la mesa
- Las extensiones de la mesa están alineadas de fábrica, sin embargo con el uso pueden desalinearse.
- Ajuste los dos tornillos de cabeza hexagonal (A) que funcionan como tope para ambas extensiones (frontal y posterior) aflojando previamente las tuercas de seguridad (B).
- Coloque una pieza de canto recta a través de la mesa principal y la extensión a ajustar para verificar el alineamiento.
Alineación de la mesa de trabajo y el cabezal de corte
- Cepille una pieza de madera y mida su espesor después del corte. Si el espesor no es igual en ambos lados de la pieza, el cabezal de corte y la mesa de trabajo no están debidamente alineadas.
- Para alinearlas utilice dos piezas idénticas de madera dura, con la forma y medidas que se muestran en la imagen C para nivelar el cabezal con la mesa.
- Con cuidado recueste el cepillo en su parte posterior.
- Bajo la mesa principal, afloje el seguro (D) del engrane cónico horizontal (E).
- Después de hacer el ajuste acople y asegure los engranes cónicos.
- De ser necesario repita el procedimiento del lado contrario.
- Desacople los engranes cónicos y gire el engrane cónico vertical (F) para ajustar la altura del lado correspondiente. Girar el engrane un paso de diente en sentido contrario a las manecillas del reloj equivale a un incremento del espesor de cepillado de 0,12 mm.
Ajuste de la escala de profundidad
- Alimente una pieza de madera de desecho para cepillarla (consulte la página 10).
- Compare el espesor medido de la pieza cepillada con la lectura de la escala de profundidad de corte.
- Si no coinciden afloje los tornillos de la guía de la escala (G) y ajustela en la medida del espesor de la pieza cepillada.
- Haga la prueba con otra pieza de madera de desecho, y repita el procedimiento de ser necesario hasta que la medida indicada por la guía de la escala coincida con el grosor de la pieza cepillada.
Puesta en marcha
Encendido

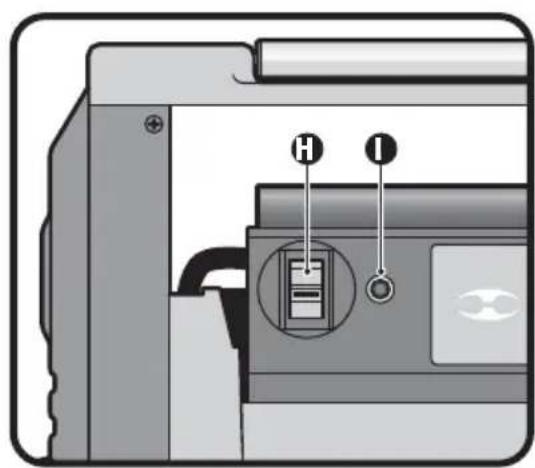

- El cepillo tiene un interruptor (H) con llave de seguridad (REMOVE TO LOCK) para prevenir el uso no autorizado. Si va a dejar la máquina por un largo período de tiempo y existe la posibilidad de que la usen otras personas, especialmente niños, retire la llave de seguridad (REMOVE TO LOCK) con el interruptor en la posición de apagado (OFF). Déjela en un lugar seguro, no la pierda o no podrá operar el cepillo.
- Para encender el cepillo, inserte la llave de seguridad (REMOVE TO LOCK) y levante el interruptor a la posición de encendido (ON).
- Para apagar el cepillo, baje el interruptor a la posición de apagado (OFF).
ADVERTENCIA • Asegúrese de que el interruptor está en la posición de apagado (OFF) antes de conectar el cepillo a la corriente eléctrica.
Protección de sobrecarga eléctrica
- El cepillo cuenta con un interruptor para protección contra sobrecargas (I). Si ocurre una sobrecarga el interruptor se disparará. Para restablecer el motor, siga los siguientes pasos:
1.- Coloque el interruptor (H) en posición apagado (OFF).
2.- Deje enfriar el equipo al menos 5 minutos.
3.- Oprima el interruptor para protección contra sobrecargas (I).
4.- Coloque el interruptor (H) en posición encendido (ON) para encender el equipo.
NOTA: Si el equipo se apaga de nuevo, por favor acuda a un Centro de Servicio Autorizado TRUPER
Ajuste de la profundidad de corte
- El espesor de la pieza a trabajar depende de la distancia entre el cabezal de corte y la mesa de trabajo.
- Para ajustar esta distancia gire la manivela del control de profundidad de corte (J).
- El ajuste de la profundidad de corte puede leerse en la escala de profundidad (K). La graduación del ajuste es de 2 mm por vuelta de la manivela.
- Siempre inicie su trabajo haciendo un ligero corte de cepillado. La profundidad del corte en los pasos subsecuentes puede incrementarse hasta 3 mm. Sin embargo recuerde que un corte ligero produce un acabado más fino que uno grueso.
ADVERTENCIA • Nunca cepille más de 3 mm en un paso, ni tampoco intente cepillar una madera de menos de 127 mm (5") de longitud. Siempre use careta protectora. No cepille piezas con espesor menor de 5 mm. No cepille piezas con espesor mayor de 152 mm (6").
Alimentación de la pieza de trabajo
- La dirección de alimentación es empujando hacia el frente del cepillo como se indica en el gráfico, no intente hacerlo desde atrás.
- Apoye la pieza de trabajo en la extensión de la mesa utilizando ambas manos. Empuje la pieza al interior del cepillo sin despegarla de la mesa.
ADVERTENCIA • Tenga cuidado de no introducir las manos en el cepillo para evitar lesiones serias.
- Las piezas de salida pueden colocarse sobre los rodillos de retroceso para regresar las piezas al operador y facilitarle realizar cortes graduales en una misma pieza.
ATENCIÓN • Tome en cuenta la siguiente tabla para obtener un trabajo de calidad y evitar accidentes:
Longitud de alimentación (mínima): 127 mm (5")
Ancho de alimentación (máximo): 315 mm (12-1/2")
Espesor de alimentación: 5 mm - 150 mm (0,2 " - 6")
Profundidad de corte (máxima): 3 mm (1/8")
Velocidad de alimentación: 8 m/min (26,2 fpm*)
*(pies x minuto)
Para un buen acabado
- Para un acabado fino realice pequeños cortes consecutivos hasta obtener el grosor deseado.

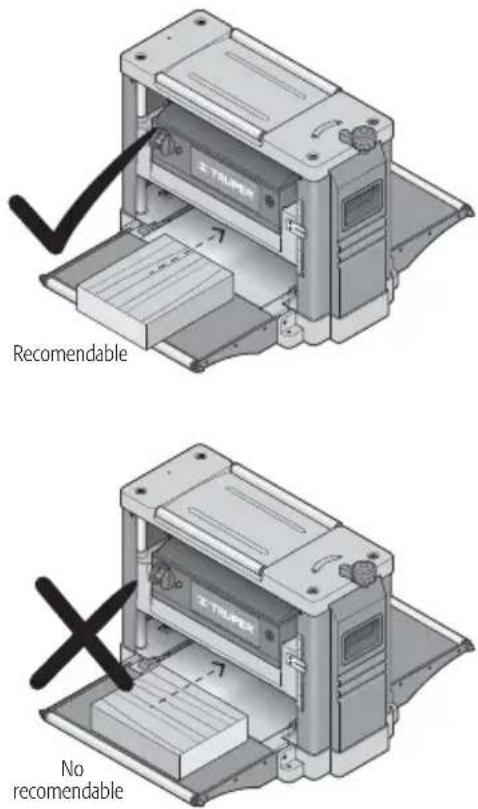

- Alimente la pieza de trabajo con las fibras de la madera en dirección del cepillo, para que sean cepilladas limpiamente y no sean levantadas o desgarradas, lo que da una apariencia vellosa a la superficie de la madera.
- Alimentar la pieza en el sentido transversal también puede provocar desprendimientos de astillas grandes, dando una apariencia muy desagradable.
- Tome en cuenta el grosor y ancho de la pieza, su dureza, su humedad, su rectitud, dirección y estructura del grano. Con tiempo y experiencia podrá sacar ventaja de estos factores.
- Trabaje piezas en buen estado, sin nudos sueltos y el menor número de nudos firmes. Al trabajar con un nuevo tipo de madera haga pruebas de corte en material de desecho antes de trabajar en las piezas del producto final.
- Todo corte profundo debe de hacerse de manera gradual. Mueva la manivela del control de profundidad para que el cabezal de corte baje no más de 3 mm y complete otro paso. Repita este proceso hasta que se alcance el espesor deseado.
ADVERTENCIA Desconecte el cable de alimentación del tomacorriente antes de hacer cualquier ajuste, servicio o mantenimiento a la herramienta.
- La acumulación de aserrín y otras partículas pueden provocar que su máquina cepille con poca precisión. La limpieza periódica no es solamente recomendable sino obligatoria para un cepillado de precisión.
- Las partes pequeñas, tales como las cuñas de las barras de bloqueo y del cabezal de corte deben limpiarse con una brocha y prevenir que se les peguen materiales extraños que no permitan colocarse en sus posiciones correspondientes, deben aceitarse ligeramente.
- Remueva resina y otras acumulaciones de los rodillos de alimentación con un solvente no inflamable.
- Cambio de carbones, reemplace los carbones cuando su tamaño sea de aproximadamente 6 mm (1/4") de largo. Ambos carbones deberán ser reemplazados siempre al mismo tiempo.
Lubricación Servicio
- La lubricación recomendada para las cadenas de los rodillos usadas con una velocidad de operación media a baja es simplemente mantener limpias las cadenas.
- Cuando hay una acumulación considerable de polvo y suciedad o virutas de madera, cubra la cadena con una ligera película de aceite, pero nunca lo aplique directamente sobre la misma. El exceso de aceite puede impedir el propósito principal de la lubricación, puesto que simplemente tiende a acelerar la acumulación de polvo, virutas, etc. y penetran en las hendiduras de la cadena. Esto acorta su vida útil obligando a un remplazo prematuro de la misma.
- Esto aplica a la reducción de velocidad y ajuste de altura de las cadenas, así como a los tornillos de elevación.
- Los rodamientos del cabezal de corte son lubricados y sellados en fábrica. Ellos no requieren mayor atención.
El servicio de la máquina debe ser realizado únicamente por personal de un Centro de Servicio Autorizado
TRUPER*. El servicio y mantenimiento realizado por personas no calificadas puede resultar peligroso y llegar a ocasionar daños personales además de invalidar la garantía del producto.
Problema Causa Solución
| Acabado velloso. | Madera muy húmeda.Cuchillas sin filo. | Seque la madera.Afile las cuchillas. |
| Fibras desgarradas. | Corte demasiado grueso.Cuchillas cortando contra el sentido de las fibras.Cuchillas sin filo. | Revise la profundidad correcta de corte.Alimente la pieza de madera en el sentido de las fibras o gire la pieza 180°.Afile las cuchillas. |
| Fibras burdas o levantadas. | Cuchillas sin filo.Corte demasiado grueso.Alto contenido de humedad.Rodamientos del cabezal de corte dañados. | Afile las cuchillas.Revise la profundidad correcta de corte.Seque la madera.Acuda a un Centro de Servicio Autorizado para que cambien los rodamientos. |
| Alimentación pobre de madera. | Mesa del cepillo sucia.Rodillos de alimentación dañados.Catarina dañada.Caja de engranes dañada. | Remueva cualquier suciedad o residuos y lubricar la mesa.Acuda a un Centro de Servicio AutorizadoAcuda a un Centro de Servicio AutorizadoAcuda a un Centro de Servicio Autorizado |
| Pieza de trabajo atascada. | Ajuste incorrecto de altura de la cuchilla. | Ajuste la cuchilla a la altura correcta. |
| Profundidad de corte desigual de lado a lado. | Cuchilla desalineada.Cabezal de corte desalineado a la mesa. | Ajuste la cuchilla.Ajuste la cabezal de corte y la mesa. |
| El espesor de la pieza no coincide con la lectura de la escala. | Guía de la escala de corte desajustada. | Ajuste la escala de profundidad de corte. |
| La cadena brinca. | Catarinas desalineadas.Catarinas gastadas. | Alinee las catarinas.Acuda a un Centro de Servicio Autorizado |
| La máquina no arranca. | Clavija desenchufada.El fusible del interruptor de protección está roto.Falla del motor.Conexiones flojas.El interruptor de protección no restablece. | Conecte la clavija.Acuda a un Centro de Servicio AutorizadoAcuda a un Centro de Servicio AutorizadoAcuda a un Centro de Servicio AutorizadoDeje la máquina enfriar antes de arrancar de nuevo. |
| Paro repetitivo del motor. | Extensión eléctrica muy larga o de calibre muy bajo.Cuchillas sin filo.Functionamiento a baja tensión. | Use una extensión eléctrica más corta o de calibre más alto.Afile o reemplace las cuchillas.Verifique la tensión de alimentación. |
En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado TRUPER más cercano.
AGUASCALIENTES
DE TODO PARA LA CONSTRUCCIÓN
GRAL. BARRAGÁN #1201, COL. GREMIAL, C.P. 20030, AGUASCALIENTES, AGS. TEL.: 01 (449) 994 0537
BAJA
SUCURSAL TIJUANA
CALIFORNIA
AV. LA ENCANTADA, LOTE #5, PARQUE INDUSTRIAL EL FLORIDO II, C.P 22244, TIJUANA, B.C.
TEL.: 01 (664) 969 5100
BAJA
FIX FERRETERÍAS
CALIFORNIA SUR
FELIPE ÁNGELES ESQ. RUIZ CORTÍNEZ, S/N, COL. PUEBLO NUEVO, C.P. 23670, CD. CONSTITUCIÓN, B.C.S.
TEL.: 01 (613) 132 1115
CAMPECHE
TORNILLERÍA Y FERRETERÍA AAA
AV. ÁLVARO OBREGÓN #324, COL. ESPERANZA
C.P. 24080 CAMPECHE, CAMP. TEL.: 01 (981) 815 2808
CHIAPAS
FIX FERRETERÍAS
AV. CENTRAL SUR #27, COL. CENTRO, C.P. 30700, TAPACHULA, CHIS. TEL.: 01 (962) 118 4083
CHIHUAHUA
SUCURSAL CHIHUAHUA
AV. SILVESTRE TERRAZAS #128-11, PARQUE INDUSTRIAL BAFAR, CARRETERA MÉXICO CUAUHTÉMOC, C.P. 31415, CHIHUAHUA, CHIH. TEL. 01 (614) 434 0052
CIUDAD DE
FIX FERRETERÍAS
EL MONSTRUO DE CORREGIDORA, CORREGIDORA # 22,
COL. CENTRO, C.P. 06060, CUAUHTÉMOC, CDMX.
TEL: 01 (55) 5522 5031 / 5522 4861
COAHUILA
SUCURSAL TORREÓN
CALLE METAL MECÁNICA #280, PARQUE INDUSTRIAL
ORIENTE, C.P. 27278, TORREÓN, COAH.
TEL.: 01 (871) 209 68 23
COLIMA
BOMBAS Y MOTORES BYMTESA DE MANZANILLO
BLVD. MIGUEL DE LA MADRID #190, COL. 16 DE SEPTIEMBRE, C.P. 28239, MANZANILLO, COL. TEL.: 01 (314) 332 1986 / 332 8013
DURANGO
TORNILLOS ÁGUILA, S.A. DE C.V.
MAZURIO #200, COL. LUIS ECHEVERRÍA, DURANGO, DGO.TEL.: 01 (618) 817 1946 / 01 (618) 818 2844
ESTADO DE
SUCURSAL CENTRO JILOTEPEC
AV. PARQUE INDUSTRIAL #1-A, JILOTEPEC, C.P. 54240,
JILOTEPEC, EDO. DE MÉX.
TEL: 01 (761) 782 9101 EXT. 5728 Y 5102
GUANAJUATO
CÍA. FERRETERA NUEVO MUNDO S.A. DE C.V.
AV. MÉXICO - JAPÓN #225, CD. INDUSTRIAL, C.P. 38010, CELAYA, GTO. TEL.: 01 (461) 617 7578 / 79 / 80 / 88
GUERRERO
CENTRO DE SERVICIO ECLIPSE
CALLE PRINCIPAL MZ.1 LT. 1, COL. SANTA FE, C.P. 39010, CHILPANCINGO, GRO. TEL.: (747) 478 5793
HIDALGO
FERREPRECIOS S.A. DE C.V.
LIBERTAD ORIENTE #304 LOCAL 30, INTERIOR DE PASAJE
ROBLEDO, COL. CENTRO, C.P. 43600, TULANCINGO,
HGO. TEL.: 01 (775) 753 6615 / 01 (775) 753 6616
JALISCO
SUCURSAL GUADALAJARA
AV. ADOLFO B. HORN # 6800, COL: SANTA CRUZ DEL VALLE, C.P.: 45655, TLAJOMULCO DE ZUÑIGA, JAL. TEL.: 01(33) 3606 5285 AL 90
MICHOACÁN
FIX FERRETERÍAS
AV. PASEO DE LA REPÚBLICA #3140-A, COL.
EX-HACIENDA DE LA HUERTA, C.P. 58050, MORELIA,
MICH. TEL.: 01 (443) 334 6858
MORELOS
FIX FERRETERÍAS
CAPITÁN ANZURES #95, ESQ. JOSÉ PERDIZ, COL.
CENTRO, C.P. 62740, CUAUTLA, MOR.
TEL.: 01 (735) 352 8931
NAYARIT
HERRAMIENTAS DE TEPIC
MAZATLAN #117, COL. CENTRO, C.P. 63000, TEPIC, NAY.
TEL.: 01 (311) 258 0540
NUEVO LEÓN
SUCURSAL MONTERREY
AV. STIVA #275, PARQUE INDUSTRIAL STIVA BARRAGAN, SAN NICOLAS DE LOS GARZA, C.P. 66420, MONTERREY, N.L. TEL.: 01 (81) 8352 8791 / 01 (81) 8352 8790
OAXACA
FIX FERRETERÍAS
AV. 20 DE NOVIEMBRE #910, COL. CENTRO, C.P. 68300, TUXTEPEC, OAX. TEL.: 01 (287) 106 3092
PUEBLA
SUCURSAL PUEBLA
AV PERIFÉRICO #2-A, SAN LORENZO ALMECATLA,
C.P. 72710, CUAUTLACINGO, PUE.
TEL.: 01 (222) 282 8282 / 84 / 85 / 86
QUERÉTARO
ARU HERRAMIENTAS S.A DE C.V.
AV. PUERTO DE VERACRUZ #110, COL. RANCHO DE ENMEDIO, C.P. 76842, SAN JUAN DEL RÍO, QRO.
TEL.: (427) 268 4544
QUINTANA ROO
FIX FERRETERÍAS
CARRETERA FEDERAL MZ. 46 LT. 3 LOCAL 2, COL EJIDAL,
C.P. 77710 PLAYA DEL CARMEN, Q.R.
TEL. 01 (984) 267 3140
SAN LUIS
FIX FERRETERÍAS
AV. UNIVERSIDAD #1850, COL. EL PASEO, C.P. 78320, SAN LUIS POTOSÍ, S.L.P. TEL.: 01 (444) 822 4341
SINALOA
SUCURSAL CULIACÁN
AV. JESÚS KUMATE SUR #4301, COL. HACIENDA DE LA MORA, C.P. 80143, CULIACÁN, SIN.
TEL.: 01 (667) 173 9139 / 173 8400
SONORA
FIX FERRETERÍAS
CALLE 5 DE FEBRERO #517, SUR LT. 25 MZ. 10, COL.
CENTRO, C.P. 85000, CD. OBREGÓN, SON.
TEL.: 01 (644) 413 2392
TABASCO
SUCURSAL VILLAHERMOSA
CALLE HELIO LOTES 1, 2 Y 3 MZ. #1, COL. INDUSTRIAL, 2A ETAPA, C.P. 86010, VILLAHERMOSA, TAB.
TEL.: 01 (993) 353 7244
TAMAULIPAS
VM ORINGS Y REFACCIONES
CALLE ROSITA #527 ENTRE 20 DE NOVIEMBRE Y GRAL.
RODRÍGUEZ, FRACC. REYNOSA, C.P. 88780, REYNOSA,
TAMS. TEL.: 01 (899) 926 7552
TLAXCALA
SERVICIOS Y HERRAMIENTAS INDUSTRIALES
PABLO SIDAR #132, COL. BARRIO DE SAN BARTOLOMÉ,
C.P. 90970, SAN PABLO DEL MONTE, TLAX.
TEL.: 01 (222) 271 7502
VERACRUZ
LA CASA DISTRIBUIDORA TRUPER
BLVD. PRIMAVERA. ESQ. HORTENSIA S/N, COL.
PRIMAVERA C.P. 93308, POZA RICA, VER.
TEL.: 01 (782) 823 8100 / 826 8484
YUCATÁN
SUCURSAL MÉRIDA
CALLE 33 #600 Y 602, LOCALIDAD ITZINCAB Y MULSAY,
MPIO. UMÁN, C.P. 97390, MÉRIDA, YUC.
TEL.: 01 (999) 912 2451
Modelo Código Marca
CEP-12
16240
TRUPER
Este producto, sus piezas y componentes están garantizados por 1 año contra defectos de fabricación, funcionamiento y mano de obra, excepto cuando: el producto haya sido usado en condiciones distintas a las recomendadas, o no se haya operado de acuerdo al instructivo, o haya sido alterado o reparado por personal no autorizado por TRUPER. Para hacer válida la garantía o adquirir piezas y componentes deberá presentar el producto y su comprobante de compra en Av. San Isidro #110, Col. Industrial San Antonio, Alc. Azcapotzalco, C.P. 02760, CDMX, México. o en el establecimiento donde lo compró, o en algún Centro de Servicio TRUPER de los enlistados en el anexo de la póliza de garantía y/o en www.truper.com. Los gastos de transportación que resulten para su cumplimiento serán cubiertos por TRUPER. Para dudas o comentarios, llame al 01-800-690-6990. Importado por:Truper, S.A. de C.V. Parque Industrial #1, Jilotepec, Edo. de México., México. C.P. 54240. Hecho en China.
Sello del establecimiento comercial:
1 AÑO
Fecha de entrega:
Manual
Portable Thickness Planer
2 1/4 Hp
Power
DE TODO PARA LA CONSTRUCCIÓN
GRAL. BARRAGÁN #1201, COL. GREMIAL, C.P. 20030, AGUASCALIENTES, AGS. TEL.: 01 (449) 994 0537
BAJA
SUCURSAL TIJUANA
CALIFORNIA
AV. LA ENCANTADA, LOTE #5, PARQUE INDUSTRIAL EL FLORIDO II, C.P 22244, TIJUANA, B.C. TEL.: 01 (664) 969 5100
BAJA
FIX FERRETERÍAS
CALIFORNIA SUR
FELIPE ÁNGELES ESQ. RUIZ CORTÍNEZ S/N, COL. PUEBLO NUEVO, C.P. 23670, CD. CONSTITUCIÓN, B.C.S. TEL.: 01 (613) 132 1115
CAMPECHE
TORNILLERÍA Y FERRETERÍA AAA
AV. ÁLVARO OBREGÓN #324, COL. ESPERANZA C.P. 24080 CAMPECHE, CAMP. TEL.: 01 (981) 815 2808
CHIAPAS
FIX FERRETERÍAS
AV. CENTRAL SUR #27, COL. CENTRO, C.P. 30700, TAPACHULA, CHIS. TEL.: 01 (962) 118 4083
CHIHUAHUA
SUCURSAL CHIHUAHUA
AV. SILVESTRE TERRAZAS #128-11, PARQUE INDUSTRIAL BAFAR, CARRETERA MÉXICO CUAUHTÉMOC, C.P. 31415, CHIHUAHUA, CHIH. TEL. 01 (614) 434 0052
MEXICO
FIX FERRETERÍAS
EL MONSTRUO DE CORREGIDORA, CORREGIDORA # 22, COL. CENTRO, C.P. 06060, CUAUHTÉMOC, CDMX. TEL: 01 (55) 5522 5031 / 5522 4861
COAHUILA
SUCURSAL TORREÓN
CALLE METAL MECÁNICA #280, PARQUE INDUSTRIAL ORIENTE, C.P. 27278, TORREÓN, COAH. TEL.: 01 (871) 209 68 23
COLIMA
BOMBAS Y MOTORES BYMTESA DE MANZANILLO
BLVD. MIGUEL DE LA MADRID #190, COL. 16 DE SEPTIEMBRE, C.P. 28239, MANZANILLO, COL. TEL.: 01 (314) 332 1986 / 332 8013
DURANGO
TORNILLOS ÁGUILA, S.A. DE C.V.
MAZURIO #200, COL. LUIS ECHEVERRÍA, DURANGO, DGO.TEL.: 01 (618) 817 1946 / 01 (618) 818 2844
ESTADO DE
SUCURSAL CENTRO JILOTEPEC
AV. PARQUE INDUSTRIAL #1-A, JILOTEPEC, C.P. 54240, JILOTEPEC, EDO. DE MÉX. TEL: 01 (761) 782 9101 EXT. 5728 Y 5102
GUANAJUATO
CÍA. FERRETERA NUEVO MUNDO S.A. DE C.V.
AV. MÉXICO - JAPÓN #225, CD. INDUSTRIAL, C.P. 38010, CELAYA, GTO. TEL.: 01 (461) 617 7578 / 79 / 80 / 88
GUERRERO
CENTRO DE SERVICIO ECLIPSE
CALLE PRINCIPAL MZ.1 LT. 1, COL. SANTA FE, C.P. 39010, CHILPANCINGO, GRO. TEL.: (747) 478 5793
HIDALGO
HERRAMIENTAS DE TEPIC
MAZATLAN #117, COL. CENTRO, C.P. 63000, TEPIC, NAY. TEL.: 01 (311) 258 0540
NUEVO LEÓN
SUCURSAL MONTERREY
AV. STIVA #275, PARQUE INDUSTRIAL STIVA BARRAGAN, SAN NICOLAS DE LOS GARZA, C.P. 66420, MONTERREY, N.L. TEL.: 01 (81) 8352 8791 / 01 (81) 8352 8790
OAXACA
FIX FERRETERÍAS
AV. 20 DE NOVIEMBRE #910, COL. CENTRO, C.P. 68300, TUXTEPEC, OAX. TEL.: 01 (287) 106 3092
PUEBLA
SUCURSAL PUEBLA
AV PERIFÉRICO #2-A, SAN LORENZO ALMECATLA, C.P. 72710, CUAUTLACINGO, PUE. TEL.: 01 (222) 282 8282 / 84 / 85 / 86
QUERÉTARO
ARU HERRAMIENTAS S.A DE C.V.
AV. PUERTO DE VERACRUZ #110, COL. RANCHO DE ENMEDIO, C.P. 76842, SAN JUAN DEL RÍO, QRO. TEL.: (427) 268 4544
QUINTANA ROO
FIX FERRETERÍAS
CARRETERA FEDERAL MZ. 46 LT. 3 LOCAL 2, COL EJIDAL, C.P. 77710 PLAYA DEL CARMEN, Q.R. TEL. 01 (984) 267 3140
SAN LUIS
FIX FERRETERÍAS
AV. UNIVERSIDAD #1850, COL. EL PASEO, C.P. 78320, SAN LUIS POTOSÍ, S.L.P. TEL.: 01 (444) 822 4341
SINALOA
SUCURSAL CULIACÁN
AV. JESÚS KUMATE SUR #4301, COL. HACIENDA DE LA MORA, C.P. 80143, CULIACÁN, SIN. TEL.: 01 (667) 173 9139 / 173 8400
SONORA
FIX FERRETERÍAS
CALLE 5 DE FEBRERO #517, SUR LT. 25 MZ. 10, COL. CENTRO, C.P. 85000, CD. OBREGÓN, SON. TEL.: 01 (644) 413 2392
TABASCO
SUCURSAL VILLAHERMOSA
CALLE HELIO LOTES 1, 2 Y 3 MZ. #1, COL. INDUSTRIAL, 2A ETAPA, C.P. 86010, VILLAHERMOSA, TAB. TEL.: 01 (993) 353 7244
TAMAULIPAS
VM ORINGS Y REFACCIONES
CALLE ROSITA #527 ENTRE 20 DE NOVIEMBRE Y GRAL. RODRÍGUEZ, FRACC. REYNOSA, C.P. 88780, REYNOSA, TAMS. TEL.: 01 (899) 926 7552
TLAXCALA
SERVICIOS Y HERRAMIENTAS INDUSTRIALES
PABLO SIDAR #132, COL. BARRIO DE SAN BARTOLOMÉ, C.P. 90970, SAN PABLO DEL MONTE, TLAX. TEL.: 01 (222) 271 7502
VERACRUZ
LA CASA DISTRIBUIDORA TRUPER
BLVD. PRIMAVERA. ESQ. HORTENSIA S/N, COL. PRIMAVERA C.P. 93308, POZA RICA, VER. TEL.: 01 (782) 823 8100 / 826 8484
YUCATÁN
SUCURSAL MÉRIDA
CALLE 33 #600 Y 602, LOCALIDAD ITZINCAB Y MULSAY, MPIO. UMÁN, C.P. 97390, MÉRIDA, YUC. TEL.: 01 (999) 912 2451
Model Code Brand
16240CEP-12
TRUPER
- ATENCIÓN
- Requerimientos eléctricos
- Área de trabajo
- Seguridad eléctrica
- Seguridad personal
- Uso y cuidados de la herramienta
- Servicio
- Antes de operar la herramienta
- Mientras opera la herramienta
- Después de operar la herramienta
- Ensamble
- Para fijar el cepillo a una superficie
- TRUPER®
- Reemplazo y montaje de las cuchillas
- Montaje de la guarda anti-astillas
- Ajuste de las extensiones de la mesa
- Alineación de la mesa de trabajo y el cabezal de corte
- Ajuste de la escala de profundidad
- Puesta en marcha
- Encendido
- Protección de sobrecarga eléctrica
- Ajuste de la profundidad de corte
- Alimentación de la pieza de trabajo
- Para un buen acabado
- Lubricación Servicio
- Modelo Código Marca
- Manual
- Portable Thickness Planer
- DE TODO PARA LA CONSTRUCCIÓN
- BAJA
- SUCURSAL TIJUANA
- CALIFORNIA
- FIX FERRETERÍAS
- CALIFORNIA SUR
- CAMPECHE
- TORNILLERÍA Y FERRETERÍA AAA
- CHIAPAS
- CHIHUAHUA
- SUCURSAL CHIHUAHUA
- MEXICO
- COAHUILA
- SUCURSAL TORREÓN
- COLIMA
- BOMBAS Y MOTORES BYMTESA DE MANZANILLO
- DURANGO
- TORNILLOS ÁGUILA, S.A. DE C.V.
- ESTADO DE
- SUCURSAL CENTRO JILOTEPEC
- GUANAJUATO
- CÍA. FERRETERA NUEVO MUNDO S.A. DE C.V.
- GUERRERO
- CENTRO DE SERVICIO ECLIPSE
- HIDALGO
- HERRAMIENTAS DE TEPIC
- NUEVO LEÓN
- SUCURSAL MONTERREY
- OAXACA
- PUEBLA
- SUCURSAL PUEBLA
- QUERÉTARO
- ARU HERRAMIENTAS S.A DE C.V.
- QUINTANA ROO
- SAN LUIS
- SINALOA
- SUCURSAL CULIACÁN
- SONORA
- TABASCO
- SUCURSAL VILLAHERMOSA
- TAMAULIPAS
- VM ORINGS Y REFACCIONES
- TLAXCALA
- SERVICIOS Y HERRAMIENTAS INDUSTRIALES
- VERACRUZ
- LA CASA DISTRIBUIDORA TRUPER
- YUCATÁN
- SUCURSAL MÉRIDA
- Model Code Brand
Marca : Truper
Modelo : CEP-12
Categoría : Amoladora
