Marca	Baxi
Modelo	RZGD100
Tipo de Producto	Aire Acondicionado (Sistema Split)
Refrigerante	R410A
Alimentación Eléctrica	230V / 50Hz
Modos de Funcionamiento	Auto, Frío, Calor, Seco, Ventilador
Control Remoto	Incluido con pantalla LCD
Función Temporizador	Sí (temporizador encendido/apagado, 0.5-24h)
Modo Sueño	Sí (apagado automático a las 7 horas)
Modo Turbo	Sí (fuerza capacidad máxima)
Modo Silencio	Sí (velocidad de ventilador ultra silenciosa)
Modo Salud	Sí (ionizador o similar)
Función iFeel	Sí (detección remota de temperatura)
Autolimpieza iClean	Sí (máx. 35 minutos)
Función Antihongos	Sí (seca el intercambiador de calor)
Oscilación Puntual	Sí (oscilación horizontal)
Modo Eco	Sí (ahorro de energía, apagado automático a las 8 horas)
Botón de Pantalla	Sí (activa/desactiva la pantalla)
Tipo de Batería del Control Remoto	2 x AAA (alcalinas recomendadas)
Instalación	Receptor montado en pared (compatible con conducto/suelo-techo/casete)

Preguntas frecuentes - RZGD100 Baxi

¿Cómo configuro el temporizador para encender el aire acondicionado?

Con la unidad apagada, presione el botón TIMER. La pantalla muestra 'ON'. Use los botones A y V para ajustar el tiempo deseado (0.5 a 24 horas). Presione TIMER nuevamente para confirmar. Opcionalmente, configure modo, temperatura, etc., y la unidad se encenderá a la hora establecida.

¿Cómo funciona el modo sueño?

Presione el botón SLEEP. En modo frío, la temperatura establecida aumenta 1°C después de 1 hora y otro 1°C después de la segunda hora. En modo calor, disminuye 2°C cada hora durante dos horas. La unidad funciona durante 7 horas y luego se detiene automáticamente.

¿Cómo limpio los filtros del aire acondicionado?

Apague la unidad y desconecte la alimentación. Abra el panel frontal y retire los filtros. Lávelos con agua tibia y detergente suave, séquelos bien y vuelva a colocarlos. No opere sin filtros.

¿Cómo reemplazo las baterías del control remoto?

Deslice la cubierta en la parte posterior del control remoto en la dirección de la flecha. Inserte dos baterías AAA, respetando la polaridad correcta (+/-). Vuelva a colocar la cubierta.

¿Qué es la función iFeel?

Cuando se activa presionando el botón iFEEL, el control remoto mide la temperatura ambiente en su ubicación y ajusta el punto de ajuste en consecuencia, anulando el sensor de la unidad interior. La pantalla muestra la temperatura ambiente actual.

¿Cómo activo el modo turbo?

Presione el botón TURBO mientras esté en modo Frío o Calor. La unidad funciona a plena capacidad para alcanzar rápidamente la temperatura establecida. Esta función no está disponible en los modos Auto, Seco o Ventilador.

¿Qué es la función de autolimpieza iClean?

Con la unidad apagada, presione el botón iCLEAN. La unidad funciona en un modo especial durante hasta 35 minutos para eliminar el polvo del evaporador y prevenir moho. Presione iCLEAN o ON/OFF para cancelar.

¿Cómo configuro el reloj en el control remoto?

Abra la cubierta del control remoto y presione el botón TIMER (icono de reloj). Use A y V para ajustar la hora (formato 12 horas con AM/PM). Presione TIMER nuevamente para confirmar.

¿Cómo uso la función de oscilación?

Presione el botón SWING para iniciar el movimiento automático horizontal de las lamas. Presione nuevamente para detener en la posición deseada. Para la oscilación vertical, use el botón SPOT SWING de manera similar.

¿Qué es la función Antihongos y cómo la activo?

Esta función seca el intercambiador de calor interior para prevenir moho. Para activarla, con la unidad y el control remoto apagados, apunte el control remoto hacia la unidad y mantenga presionado Anti-FUNGUS hasta escuchar dos series de cinco pitidos. Para desactivar, repita hasta escuchar cinco y luego tres pitidos.

MANUAL DE USUARIO RZGD100 Baxi

Lea y guarde este manual.

CONTENIDO DEL PAQUETE

Control remoto RXAC
2 Pilas
Receptor inalámbrico
Manual de usuario e instalación

DESCRIPCIÓN DE BOTONES

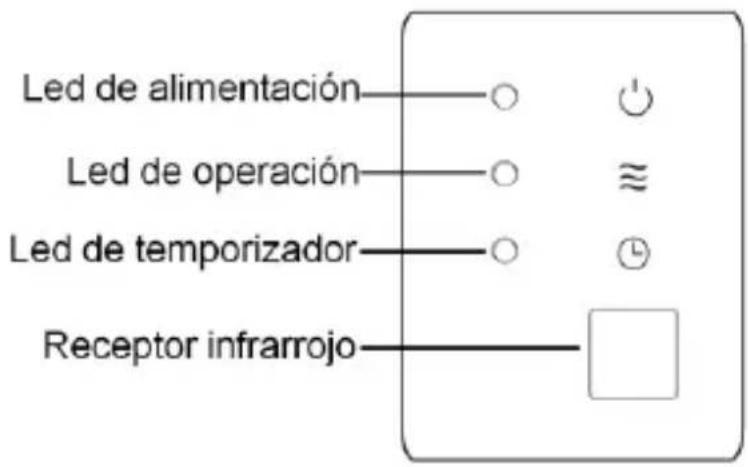

RECEPTOR

• Led de alimentación: Encendido cuando el equipo esta alimentado eléctricamente.
• Led de operación: Encendido cuando hay demanda por parte del usuario.
• Led temporizador: Encendido cuando hay una temporización activa.

1. Botón "ON/OFF"

Pulse este botón para encender (ON) o parar el equipo (OFF), también lo puede usar para desactivar el temporizador (TIMER) y/o modo noche (SLEEP).

2. Botón "SPEED"

Pulse este botón para modificar la velocidad (SPEED) del ventilador:

3. Botones “ ” yA”

Cuando pulse A la temperatura ambiente aumentará en 0,5 °C .Cuando pulse V , la temperatura ambiente se reducirá en 0,5 °C.

La temperatura de consigna se puede cambiar de manera rápida pulsando el botón de forma continua. El rango de temperatura es de 16 °C a 32 °C.

4. Botón "COOL"

Pulsando el botón COOL, el modo de funcionamiento cambiará a refrigeración.

5. Botón "HEAT"

Pulsando el botón HEAT, el modo de funcionamiento cambiará a calefacción.

6. Botones"SWING"(SWING ↓ ySWING ←)

• El botón "SWING " solo está disponible para los modelos con función de giro izquierda / derecha.
• Pulse este botón para que las lamas oscilen hacia arriba / abajo (izquierda / derecha) variando la dirección del flujo de aire.
• El ajuste arriba / abajo (izquierda / derecha) de las lamas horizontales y verticales es sólo válido en este modo, no afecta a la posición de las lamas en otros modos.
• La función arriba / abajo (izquierda / derecha) tiene función de memoria. Se mantiene el ajuste seleccionado aunque se apague y encienda o al cambiar de modo de funcionamiento.

CONTROL REMOTO PARTE INTERIOR

Abrirlo de izquierda a derecha

1. Botón "ON/OFF"

Pulse este botón para encender (ON) o parar el equipo (OFF), también lo puede usar para desactivar el temporizador (TIMER) y/o modo noche (SLEEP).

2. Botón "MODE"

Pulsando este botón, el modo de funcionamiento cambiará de la siguiente manera:

3. Botón "SPEED"

Pulse este botón para modificar la velocidad del ventilador:

4. Botón "TURBO"

• Se activará o desactivará la función “TURBO” (el indicador de “TURBO” aparecerá o desaparecerá) pulsando esta tecla en modo de refrigeración (COOL) o calefacción (HEAT) indistintamente.
• Esta función fuerza el funcionamiento de la unidad a la máxima capacidad, priorizando llegar a consigna rápidamente en vez de priorizar el funcionamiento más eficiente.
• Después del cambio de pilas se desactivará por defecto.
• Esta función no se puede configurar en automático (AUTO), modo secado (DRY) o ventilador (FAN) por lo que el indicador de "TURBO" no se mostrará en el LCD.

5. Botón "SILENCE"

Activar o desactivar la función silencio (el indicador "SILENCE"

aparecer/desaparecerá) pulsando esta tecla. Esta función permite seleccionar la velocidad ultra-silenciosa.

Después del cambio de pilas se desactivará por defecto.

6. Botón "TIMER"

Cómo ajustar el temporizador de encendido:

1. Con el control remoto en estado "OFF", pulse el botón "TIMER". La palabra "ON" aparece en pantalla junto con el tiempo del temporizador, que puede ajustarse en un rango de 0,5 a 24 h.
2. Para ajustar el tiempo del temporizador, pulse los botones “ ” o “”. Cada vez que los pulse, el tiempo aumenta o se reduce en 0,5 h hasta las 10 horas. Más allá de las diez horas, cada pulsación de botón modifica el tiempo en pasos de 1 hora.
3. Vuelva a pulsar el botón "TIMER" para activar la función de temporizador de encendido.
4. Puede activar otra función para ajustar el estado del aire acondicionado cuando se encienda (en cuanto a modo, temperatura, oscilación de las lamas, velocidad de ventilador, etc.). La pantalla del control remoto muestra todos los ajustes y los guarda. Cuando el temporizador alcanza el tiempo establecido, el aire acondicionado comienza a funcionar conforme a los ajustes realizados.

Cómo ajustar el temporizador de apagado:

1. Con el control remoto en estado "ON", pulse el botón "TIMER". La palabra "OFF" aparece en pantalla junto con el tiempo del temporizador, que puede ajustarse en un rango de 0,5 a 24 h.

2. Para ajustar el tiempo del temporizador, pulse los botones“ ” or “”. Cada vez que los toque, el tiempo aumenta o se reduce en 0,5 h hasta las 10 horas. Más allá de las diez horas, cada pulsación de botón modifica el tiempo en pasos de 1 hora.

3. Vuelva a pulsar el botón "TIMER" para activar la función de temporizador de apagado.

7. Botón "HEALTH"

Pulsando este botón se activa la función "HEALTH".

8. Botón "SLEEP"

Al pulsar el botón "SLEEP", la luz indicadora del modo noche de la unidad interior parpadea.

- Tras activar el modo noche (SLEEP), la función de refrigeración permite aumentar automáticamente 1 °C la temperatura ajustada al cabo de 1 hora y otro 1 °C al cabo de otra hora.

- Tras activar el modo noche (SLEEP), la función de calefacción permite disminuir automáticamente 2 °C la temperatura ajustada al cabo de 1 hora y otros 2 °C al cabo de otra hora.

- El aire acondicionado funciona en modo noche (SLEEP) durante 7 horas y se detiene automáticamente.

- Observación: Pulsando los botones "MODE" u "ON/OFF", el control remoto desactiva el modo noche (SLEEP).

9. Botón "iFEEL"

Pulse este botón para activar la función “iFEEL”. Cuando esta función se encuentra activada, la pantalla del control remoto muestra la temperatura ambiente actual. Si no se encuentra activada, la pantalla del control remoto muestra la temperatura de consigna. Esta función es incompatible con el modo ventilación (FAN).

Cunado esta función esta activada el sistema pasa a controlar la temperatura según la temperatura del control

10. Botón "DISPLAY"

Pulse este botón para apagar/encender el display de la unidad interior.

11. Botón "iCLEAN"

- Con el control remoto en estado “OFF”, pulse el botón “iCLEAN” (auto-limpieza). Las lamas de guía de flujo de aire vuelven a su posición inicial de refrigeración, y el equipo activa la función “iCLEAN” durante un máximo de 35 minutos. El objetivo de dicha función es limpiar el polvo del evaporador y secar el agua que contenga, así como evitar que se enmohezca por condensación y produzca olores desagradables.

- Tras ajustar la función “iCLEAN”, vuelva a pulsar los botones “iCLEAN” u “ON/OFF” para cancelarla y activar el aire acondicionado.

- Si no se realiza ninguna operación, la función de limpieza se detiene por sí sola al cabo de 35 minutos.

Observación: La función “iCLEAN” puede activarse en paralelo a la función de temporización de encendido; en tal caso la función de temporización de encendido se ejecuta después de la función “iCLEAN”.

12. Botón "ELE.H"

(Solo para bombas de calor con aporte eléctrico suplementario de calor).

En modo calefacción, al pulsar este botón el modo de operación cambiará a modo de operación con aporte eléctrico suplementario.

13. Botón "Anti-FUNGUS"

- Pulsando este botón se active y desactiva la función “Anti-FUNGUS”.

- Esta función puede activarse con el control remoto cuando el aparato se encuentra en los modos refrigeración, deshumidificación y automático (refrigeración y deshumidificación).

- Las lamas de dirección de flujo se encuentran en posición inicial de refrigeración. Si el equipo de aire acondicionado está funcionando en modo calefacción, el ventilador de la unidad interior funciona durante tres minutos a velocidad reducida antes de detenerse.

- El objetivo de esta función es secar en intercambiador de la unidad interior y evitar que el agua condensada provoque moho y malos olores.

Observaciones:

a. Esta función no viene ajustada de fábrica, así que puede activarla o desactivarla cuando desee. Para activarla siga estos pasos: Con el aparato de aire acondicionado y el control remoto en estado “OFF”, apunte con el control remoto al aparato de aire acondicionado y mantenga pulsado el botón “Anti-FUNGUS”. La unidad emite dos series de cinco pitidos para indicar que la función está preparada. Una vez ajustada esta función, a no ser que se apague completamente el aire acondicionado o que la función se cancele manualmente, el equipo de aire acondicionado la conserva como opción por defecto.

b. Para cancelar esta función, siga estos pasos: 1. Apague completamente el equipo de aire acondicionado. 2. Con el aparato de aire acondicionado y el control remoto en estado "OFF", apunte con el control remoto a la unidad interior y mantenga pulsado el botón "Anti-FUNGUS". La unidad emite, primero, cinco pitidos y, después, tres, para indicar que la función ha sido cancelada.

c. Si la función se encuentra activada, se recomienda no

reiniciar el aire acondicionado hasta que haya finalizado por completo.

d. Esta función no se activa en caso de detención con temporizador o detención al final del modo noche (SLEEP).

14. Botón "SPOT SWING"

Pulsando este botón, las lamas horizontales comienzan a oscilar automáticamente. Cuando las lamas alcancen la posición deseada, pulse nuevamente el botón y las lamas quedarán fijadas en la posición seleccionada.

15. Botón "ECO"

En modo refrigeración (COOL), pulsando este botón la función “ECO” se activa o desactiva. Cuando la función “ECO” esta activada la unidad prioriza el funcionamiento eficiente con la consiguiente reducción de consumo eléctrico.

Al cabo de 8 h, esta función se desactiva automáticamente. La función puede ser activada de nuevo pulsando el botón "ECO".

16. Botón "iFavor"

• Con esta función, el equipo operará en las condiciones previamente guardadas de modo de operación, la velocidad del ventilador, la temperatura de consigna, la posición de las lamas.
  Presione el botón “iFavor” durante 3 segundos hasta que el control remoto muestre el icono “iFavor” parpadee 3 veces, señal que indica que las condiciones se han guardado.
• Una vez guardadas las condiciones, cada vez que se presione el botón "iFavor" se activarán las condiciones guardadas.

DESCRIPCIÓN DE OPERACIÓN

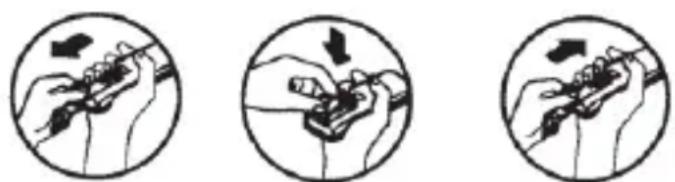

CAMBIO DE BATERÍAS

1. Abra la cubierta deslizándola en el sentido que indica la flecha.
2. Introduzca dos pilas nuevas (AAA) respetando la polaridad (+ / -).
3. Vuelva a colocar la cubierta.

1. Pulse el botón "ON/OFF"; el aire acondicionado empieza a funcionar.
2. Pulse el botón "MODE" y seleccione el modo de funcionamiento automático.
3. Pulse el botón SPEED para ajustar la velocidad del ventilador. Puede seleccionar entre las velocidades LOW, MID, HIGH y AUTO.
4. Si vuelve a pulsar el botón, el aire acondicionado se detiene.

MODOS DE FUNCIONAMIENTO DE REFRIGERACIÓN Y CALEFACCIÓN

1. Pulse el botón "ON/OFF"; el aire acondicionado empieza a funcionar.
2. Pulse el botón "MODE" y seleccione los modos de refrigeración o calefacción.
3. Pulse los botones “ ” o “ ” para ajustar la temperatura. Cada botón aumenta o disminuye la temperatura 1 °C dentro de un rango de 16 a 32 °C.
4. Pulse el botón SPEED para ajustar la velocidad del ventilador. Puede seleccionar entre las velocidades LOW, MID, HIGH y AUTO.
5. Si vuelve a pulsar el botón, el aire acondicionado se detiene.

MODO VENTILACIÓN

1. Pulse el botón "ON/OFF"; el aire acondicionado empieza a funcionar.
2. Pulse el botón "MODE" y seleccione el modo de ventilación (FAN).
3. Pulse el botón SPEED para ajustar lavelocidad del ventilador. Puede seleccionar entre las velocidades LOW, MID y HIGH.
4. Si vuelve a pulsar el botón, el aire acondicionado se detiene.

Observación: En el modo de funcionamiento de circulación, ajustar la temperatura no sirve para nada.

MODO DE DESHUMIDIFICACIÓN

1. Pulse el botón "ON/OFF"; el aire acondicionado empieza a funcionar.
2. Pulse el botón "MODE" y seleccione el modo de deshumidificación(DRY).
3. Pulse los botones “ ” o “ ” para ajustar la temperatura. Cada botón aumenta o disminuye la temperatura 1 °C dentro de un rango de 16 a 32 °C.
4. Pulse el botón SPEED para ajustar lavelocidad del ventilador. Puede seleccionar entre las velocidades LOW, MID, HIGH y AUTO.
5. Si vuelve a pulsar el botón, el aire acondicionado se detiene. Pulsando el botón "ON/OFF", el aire acondicionado empieza a funcionar.

✿ Observación: En este manual se indican las funciones de todos los mandos a distancia. Si al pulsar algún botón no ocurre nada será debido a que su aparato no dispone de esa función.

1. Quitar la tapa trasera del receptor.
2. Usar 2 tornillos para fijar la base a la pared.

1. En el caso de unidades Suelo-Techo y Cassette, el equipo vendrá suministrado con control remoto.
2. El conector blanco del receptor se deberá conectar al conector "CN10" de la placa de control de la unidad interior conducto tal y como se indica en la figura:

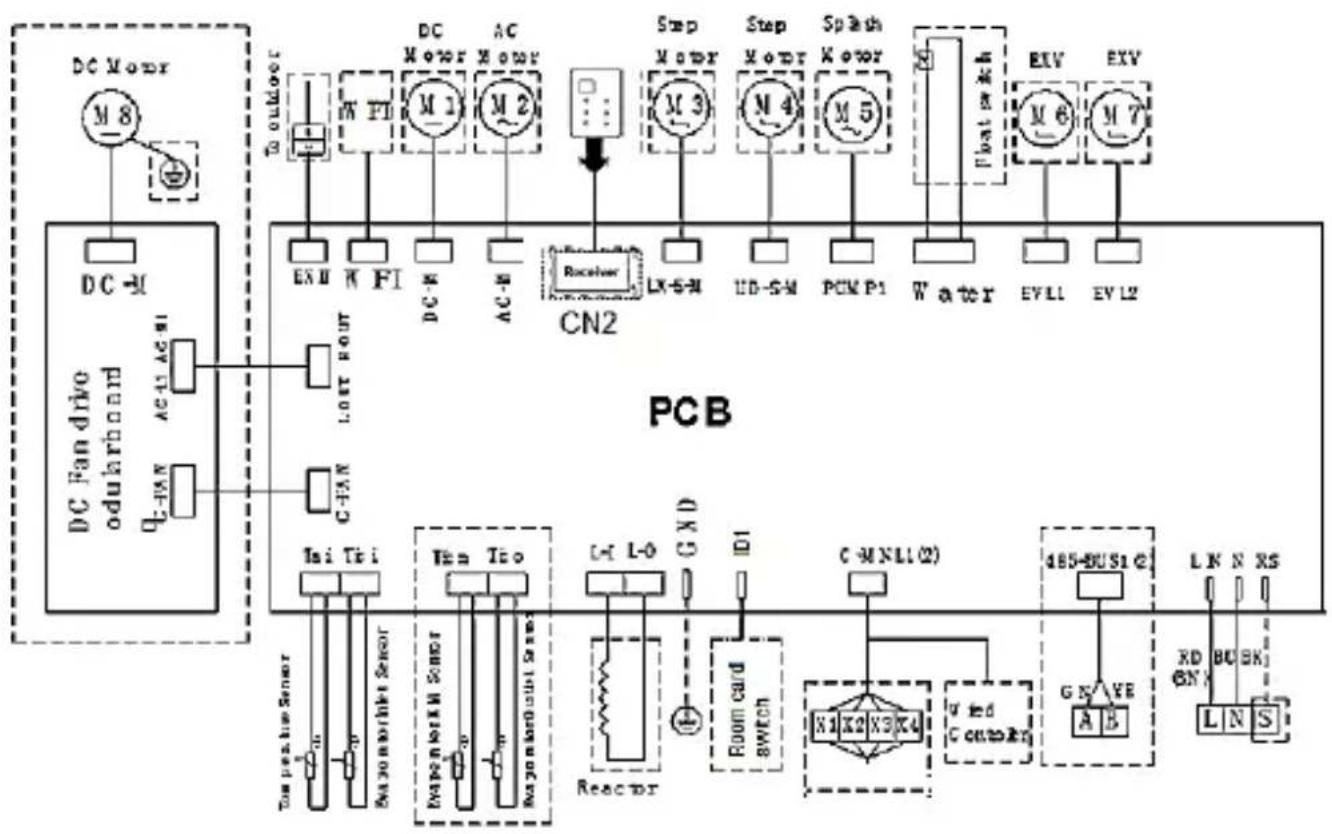

UNIDADES INTERIORES MONO R32→RZD(50/70/100/120/140)

1. En el caso de unidades Suelo-Techo y Cassette, el equipo vendrá suministrado con control remoto.
2. El conector blanco del receptor se deberá conectar al conector "CN2" de la placa de control de la unidad interior conducto tal y como se indica en la figura:

1. En el caso de unidades Suelo-Techo y Cassette, el equipo vendrá suministrado con control remoto.
2. El conector blanco del receptor se deberá conectar al conector "CN13" de la placa de control de la unidad interior conducto tal y como se indica en la figura:

UNIDADES INTERIORES R32 MULTI→LSND(25/35/50)-XM

1. En el caso de unidades Suelo-Techo y Cassette, el equipo vendrá suministrado con control remoto.
2. El conector blanco del receptor se deberá conectar al conector "CN2" de la placa de control de la unidad interior conducto tal y como se indica en la figura:
